电力系统
电力系统概念及组成
电力用户
01
电力用户是指电力系统中的各类电能消费者，包括居民、企业、政府 机构等。
02
电力用户的需求和行为对电力系统的运行和规划具有重要影响。
03
电力用户的需求响应是指用户根据电价、供需状况等条件调整其用电 行为，有助于提高电力系统的运行效率和稳定性。
04
促进电力用户参与需求响应是当前电力系统运行管理的重要方向之一， 有助于实现电力资源的优化配置和节能减排目标。
环境保护
电力作为一种清洁能源，能够减少对环境的污染，电力系统的发展 有助于推动环境保护和可持续发展。
电力系统的历史与发展
历史回顾
从早期的水力发电、火力发电到现代的核能、风能、太阳 能等多元化发电方式，电力系统的发展历程见证了人类科 技的进步。
发展趋势
随着可再生能源的发展和能源互联网的兴起，未来的电力 系统将更加智能化、清洁化和高效化，实现能源的可持续 发展。
负荷管理
根据电网负荷情况，对负荷进行管理和调度，确 保电网负荷平衡。
发电管理
对发电厂进行管理和调度，确保发电量满足需求， 同时实现经济运行。
电力系统的稳定性与安全性
稳定性
电力系统在正常运行过程中，能够保 持稳定运行的状态和能力。
安全性
电力系统在遭受干扰或故障时，能够 保持不发生严重事故或崩溃的能力。
04
电力系统的运行与控制
电力系统的运行方式
正常运行方式
系统正常运行时的状态，包括正常的负荷和电量流动。
紧急运行方式
在紧急情况下，如设备故障、自然灾害等，系统需要采取的特殊 运行方式。
维护和检修方式
在设备维护和检修期间，系统需要采取的特殊运行方式。
电力系统的调度控制
电力系统简介
二次回路的作用是对电气一次系统进行控制，测 量和计量、监视和保护，对于一次系统发生故障 时，根据故障时电气量的变化而切除故障的电气 设备，对一次系统不正常运行时，发出相应的信 号，让值班人员进行检查处理。 变电站的主要电气设备有电力变压器，断路器， 隔离开关，电压互感器，电流互感器，避雷器， 母线以及各种无功补偿装置等
L1 L2 L3 N PE
低压配电线路
低压配电线路是指经配电变压器，将高压10kV降低到 低压配电线路是指经配电变压器，将高压10kV降低到 10kV 380/220V等级的线路 等级的线路。 380/220V等级的线路。从配电室到用电设备的线路就属于 低压配电线路。配电变压器高压电源一般统一为10kV 10kV。 低压配电线路。配电变压器高压电源一般统一为10kV。
调度自动化系统
远动装置（ 远动装置（RTU）是电力系统计算机监控系统的基础。目前， ）是电力系统计算机监控系统的基础。目前， 世界上多数国家使用应答式RTU，日本则采用循环式 世界上多数国家使用应答式 ，日本则采用循环式RTU。 。
营销系统
(要电费)
电力系统
2002年国务院批准电力体制改革方案，实施厂 网分开，重组发电和电网企业。原国家电力公 司管理的资产按照发电和电网两类业务划分并 分别进行资产重组。 在电网方面，成立国家电网公司和南方电网公 司。由国家电网公司负责组建华北（含山东）、 东北（含内蒙古东部）、西北、华东（含福建） 和华中（含重庆、四川）五个区域电网有限责 任公司或股份有限公司。西藏电力企业由国家 电网公司代管。
电力网
电力系统中连接发电厂和用户的中间环节称为电力网， 电力系统中连接发电厂和用户的中间环节称为电力网，它 由各种电压等级的输配电线路和变电站组成。 由各种电压等级的输配电线路和变电站组成。电力网按其功 能可分为输电网和配电网。 能可分为输电网和配电网。 输电网是电力系统的主网，它是由35kV及以上的输电线 35kV及以上的输电线和 输电网是电力系统的主网，它是由35kV及以上的输电线和 变电站组成 配电网是由10kV 10kV及其以下的配电线路和配电变压器组成 配电网是由10kV及其以下的配电线路和配电变压器组成 就我国目前绝大多数电网来说，高压电网指：110KV， 就我国目前绝大多数电网来说，高压电网指：110KV， 220KV电网 超高压电网指330KV 500KV和750KV电网 电网； 330KV， 电网。 220KV电网；超高压电网指330KV，500KV和750KV电网。特 高压电网指的是以1000KV输电网为骨干网架， 1000KV输电网为骨干网架 高压电网指的是以1000KV输电网为骨干网架，超高压输电 网和高压输电网以及特高压直流输电（正负800KV），高 网和高压输电网以及特高压直流输电（正负800KV），高 800KV）， 压直流输电和配电网构成的现代化大电网。 压直流输电和配电网构成的现代化大电网。
电力系统的基本概念
电力系统的基本概念电力系统是一个庞大而复杂的网络，它由电力设备，输电线路，变电站和配电网络等组成。
这个网络被设计用来满足人类对电能的不断需求，促进社会与经济的发展。
在这篇文章中，我们将讨论电力系统的基本概念。
一、电力系统的定义电力系统是指用于发电、输电、配电和使用电能的一整套设施、设备和管理机构。
它的主要功能是将电能从发电厂传输至用户，以便满足用户所需的各种电力需求。
电力系统包括三个主要部分：1. 发电部分：发电部分是电力系统中最重要的组成部分，它包括各种形式的发电厂，如火力、水力、核能等。
发电厂是将能量转化成电能的设备。
2. 输电部分：输电部分是指用来输送电能的高压输电线路和变电站等设施。
它负责将发电厂所产生的电能从中心节点输送到繁忙的城市或工业区等。
3. 配电部分：配电部分是将电能分配到各个客户终端的设施，如住宅、办公楼、商店和工厂等。
它们使用的电力会比较低压，通常都是三相四线配电网络。
二、电力系统的主要特征电力系统的主要特征包括：1. 复杂性：电力系统是一个庞大而复杂的系统。
它涵盖了许多不同的组成部分和子系统，例如发电设备、输电线路、变电站、配电网络等。
因此，电力系统需要一个高度协调和管理来保证可靠性和安全性。
2. 可靠性：电力系统必须始终对各种故障保持敏感，并能够以最短时间内响应相应的故障。
为了确保可靠性，电力系统部署了各种保护装置和后备系统，如备用变压器、电池组、发电机和其他电力设备。
3. 负载均衡：电力系统必须在各个部分之间实现均衡负载，以确保每个区域的电力需求平衡，并防止过载和电力损失。
均衡负载对最终用户的稳定供电至关重要。
4. 安全性：电力系统必须保证运行时有较高的安全水平，以确保不会对人员、设备和环境造成危害。
电力系统必须适应各种情况，如人员误操作、自然灾害、短路故障等。
三、电力系统的主要参数电力系统中最重要的参数是电压、电流和功率。
电压是电力系统中最常用的参数，它是将电能从一点传输到另一点所需的能量。

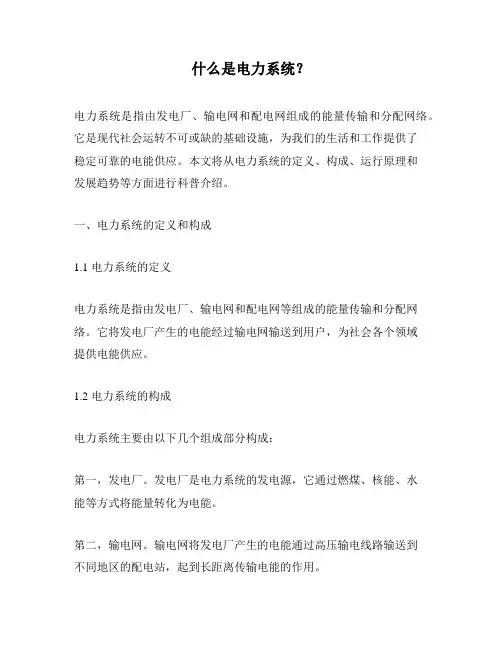

什么是电力系统？
什么是电力系统？电力系统是指由发电厂、输电网和配电网组成的能量传输和分配网络。
它是现代社会运转不可或缺的基础设施，为我们的生活和工作提供了稳定可靠的电能供应。
本文将从电力系统的定义、构成、运行原理和发展趋势等方面进行科普介绍。
一、电力系统的定义和构成1.1 电力系统的定义电力系统是指由发电厂、输电网和配电网等组成的能量传输和分配网络。
它将发电厂产生的电能经过输电网输送到用户，为社会各个领域提供电能供应。
1.2 电力系统的构成电力系统主要由以下几个组成部分构成：第一，发电厂。
发电厂是电力系统的发电源，它通过燃煤、核能、水能等方式将能量转化为电能。
第二，输电网。
输电网将发电厂产生的电能通过高压输电线路输送到不同地区的配电站，起到长距离传输电能的作用。
第三，配电网。
配电网将输电网输送过来的高压电能通过变压器等设备降压、分配到各个用户，为城市、工厂、住宅等提供稳定的电能供应。
二、电力系统的运行原理2.1 发电原理发电厂运用燃煤、核能或其他能源转化成机械能，再经由发电机转化为电能。
发电技术的进步，为电力系统提供了更为高效和可持续的发电方式，例如风电、太阳能等新能源的应用。
2.2 输电原理输电网将发电厂产生的高压电能通过输电线路传输到配电站。
输电线路采用高压交流或直流方式，通过降低输电损耗和提高输电效率，确保电能稳定可靠地输送到用户。
2.3 配电原理配电网负责将输电网输送过来的高压电能降压、分配到各个用户。
通过合理的配电网络规划，可以保障城市、工厂、住宅等不同场所的电能供应，并提供备用电源以应对突发情况。
三、电力系统的发展趋势3.1 智能电网随着信息技术的快速发展，智能电网的建设成为电力系统的重要发展方向。
智能电网采用先进的传感器、通信和控制技术，能够实现电能的优化分配和管理，提高电网的安全性、可靠性和经济性。
3.2 新能源的应用为了减少对传统能源的依赖，电力系统正积极推广利用新能源。
例如，通过大规模建设风电场、太阳能电站等，通过可再生能源的开发和利用，实现对电力系统的绿色升级。

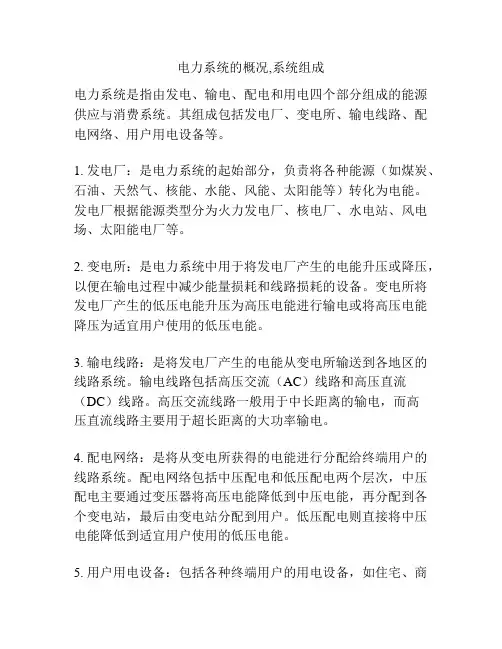

电力系统的概况,系统组成
电力系统的概况,系统组成
电力系统是指由发电、输电、配电和用电四个部分组成的能源供应与消费系统。
其组成包括发电厂、变电所、输电线路、配电网络、用户用电设备等。
1. 发电厂：是电力系统的起始部分，负责将各种能源（如煤炭、石油、天然气、核能、水能、风能、太阳能等）转化为电能。
发电厂根据能源类型分为火力发电厂、核电厂、水电站、风电场、太阳能电厂等。
2. 变电所：是电力系统中用于将发电厂产生的电能升压或降压，以便在输电过程中减少能量损耗和线路损耗的设备。
变电所将发电厂产生的低压电能升压为高压电能进行输电或将高压电能降压为适宜用户使用的低压电能。
3. 输电线路：是将发电厂产生的电能从变电所输送到各地区的线路系统。
输电线路包括高压交流（AC）线路和高压直流（DC）线路。
高压交流线路一般用于中长距离的输电，而高
压直流线路主要用于超长距离的大功率输电。
4. 配电网络：是将从变电所获得的电能进行分配给终端用户的线路系统。
配电网络包括中压配电和低压配电两个层次，中压配电主要通过变压器将高压电能降低到中压电能，再分配到各个变电站，最后由变电站分配到用户。
低压配电则直接将中压电能降低到适宜用户使用的低压电能。
5. 用户用电设备：包括各种终端用户的用电设备，如住宅、商
业建筑、工业设备、交通运输工具等。
用户用电设备是电力系统的最终消费者，将电能转化为各种形式的能量供应各个领域的应用。
整个电力系统通过发电厂、变电所、输电线路、配电网络和用户用电设备之间的相互配合，实现了能源的高效供应与消费，为社会经济的发展提供了重要支撑。
电力系统ppt课件
详细描述
输电通常通过高压或超高压线路进行，以减少线路损耗和满足大范围供电的需 求。输电线路的规划和建设需要考虑地理环境、经济成本和环境保护等因素。
变电
总结词
变电是将电压进行变换的过程，以满足不同设备对电压的需求。
详细描述
在电力系统中，变电所是实现电压变换的关键设施。通过变压器等设备，将高压 电转换为低压电或反过来进行变换。变电过程中需要确保电压稳定，以保障电力 设备和用户的安全。
电费回收
及时回收电费，降低电力企业经营风险，保障电力供应的可持续性 。
电力市场与能源政策
市场分析
分析电力市场供需情况、价格走势等因素，为企业决策提供依据。
能源政策
关注国家能源政策动态，了解政策对电力行业的影响，为企业发展 做好准备。
竞争环境
了解竞争对手的动态和市场地位，制定合理的竞争策略，提高企业竞 争力。
机械储能、化学储能、电磁储能等。
电力储能技术的优点
能够解决电力系统的峰谷差问题，提高电力系统的稳定性 和可靠性，同时还可以为可再生能源提供储存和释放能量 的平台。
电力储能技术的应用
在家庭、工业、电力系统等领域都有广泛的应用前景，是 未来电力系统发展的重要方向之一。
THANK YOU
防雷的方法
包括安装避雷针、避雷线、避雷网等避雷装置，以及采用电涌保护器 等设备。
接地与防雷的要求
根据电力系统的电压等级、设备的重要性和所处的环境条件等因素， 选择合适的接地方式和防雷措施。
接地与防雷的维护
定期对接地装置进行检查和维护，确保其完好有效；同时也要定期对 防雷装置进行检查和维护，确保其正常工作。
故障检修
什么是电力系统电力系统三大部分是什么
什么是电力系统电力系统三大部分是什么导读我们都知道电力系统的组成部分包括动力系统、电力系统以及电力网。
那么今天呢，小编就来好好讲讲电力系统那些事。
那么，什么是电力系统呢？电力系统三大部分是什么？今天小编就来给各位一一解答一下！我们都知道电力系统的组成部分包括动力系统、电力系统以及电力网。
那么今天呢，小编就来好好讲讲电力系统那些事。
那么，什么是电力系统呢？电力系统三大部分是什么？今天小编就来给各位一一解答一下！什么是电力系统电力系统是由发电厂、送变电线路、供配电所和用电等环节组成的电能生产与消费系统。
它的功能是将自然界的一次能源通过发电动力装置转化成电能，再经输电、变电和配电将电能供应到各用户。
为实现这一功能，电力系统在各个环节和不同层次还具有相应的信息与控制系统，对电能的生产过程进行测量、调节、控制、保护、通信和调度，以保证用户获得安全、优质的电能。
电力系统的主体结构有电源（水电站、火电厂、核电站等发电厂），变电所（升压变电所、负荷中心变电所等），输电、配电线路和负荷中心。
各电源点还互相联接以实现不同地区之间的电能交换和调节，从而提高供电的安全性和经济性。
输电线路与变电所构成的网络通常称电力网络。
电力系统的信息与控制系统由各种检测设备、通信设备、安全保护装置、自动控制装置以及监控自动化、调度自动化系统组成。
电力系统的结构应保证在先进的技术装备和高经济效益的基础上，实现电能生产与消费的合理协调。
电力系统三大部分是什么由发电、变电、输电、配电和用电等环节组成的电能生产与消费系统。
它的功能是将自然界的一次能源通过发电动力装置（主要包括锅炉、汽轮机、发电机及电厂辅助生产系统等）转化成电能，再经输、变电系统及配电系统将电能供应到各负荷中心，通过各种设备再转换成动力、热、光等不同形式的能量，为地区经济和人民生活服务。
由于电源点与负荷中心多数处于不同地区，也无法大量储存，故其生产、输送、分配和消费都在同一时间内完成，并在同一地域内有机地组成一个整体，电能生产必须时刻保持与消费平衡。
电力系统基本知识
电力系统基本知识一、电力系统的基本知识1.1电力系统的基本概念1.1.1电力系统及电力网1.1.1.1电力系统的定义把发电、变电、电网、配电和用电等各种电器设备相连接在一起的整体，称作电力系统。
它包含发电厂的电气部分、降压变压器、升压变压器、输配电线路及各类用电设备等。
1.1.1.2电力网的定义、作用、分类1.定义：由相同电压等级的变电所和输配电线路形成的网络结构称作电力网。
2.作用:汇聚、传输、变换、分配电能。
3.分类：为了分析排序电力网可以分成地方电网、区域电网和远距离输电网。
地方电网电压较低（110kv以下)，运送功率较小，线路较短（100km以下），排序时可以搞较多精简；区域电网电压较低（110kv-330kv），运送功率很大，线路较长（100km-300km），排序时就可以搞一定精简；远距离输电网（电压在330kv及以上），运送线路少于300km，排序时无法精简。
按电压多寡，电力网可以分成扰动电网，（1kv及以下）、中压电网（3、6、10kv）、高压电网（35、60、110、220kv）、超高压电网（330kv、差值500、差值600、差值750）、特高压电网（差值800、1000kv）。
按接线方式，电力网分成一端电源可供电网、两端电源可供电网、多端电源可供电网。
1.1.2对电力系统的基本要求电能做为一种特定的商品，它的生厂、运送、分配和采用同时展开；生产与国民经济及人名生活关系密切；电力系统运行的过度过程非常短暂。
要求具有较高的自动化程度，需要继电保护、自动装置的投入，实施实时监控。
1．最大限度的满足用户的建议；2．安全、平衡、可信的供电；3．为电力用户提供更多优质的电能；4．满足系统运行的经济性。
电力系统运行的经济性应考虑合理分配各个发电厂的负荷、降低发电厂燃料消耗率、厂用电率、降低电力网的电能损耗和管理成本。
1.2电能质量的标准良好的电能质量可以使电气设备正常工作，并取得最佳的经济效果。
简述电力系统的基本概念
简述电力系统的基本概念
电力系统是指由发电厂、输电系统（包括变电站、高压输电线路和变电设备）以及配电系统（包括配电变压器、低压输电线路和配电设备）组成的一个整体，用于将发电厂产生的电能输送到各个终端用户。
电力系统的基本概念包括以下几个方面：
1. 发电厂：发电厂是电力系统的起源，通过使用不同的能源（如化石燃料、水力、核能等）转化成电能。
发电厂可以分为火力发电厂、水电站、核电站等。
2. 输电系统：输电系统是连接发电厂和终端用户的一系列设施和设备。
其中包括变电站、高压输电线路和变电设备。
变电站负责将发电厂产生的电能升压至更高的电压，以减小输电损耗。
高压输电线路负责将电能远距离输送。
变电设备则用于在不同电压之间进行电能转换。
3. 配电系统：配电系统将输电系统输送的高压电能转换为适用于终端用户的低压电能。
配电系统主要由配电变压器、低压输电线路和配电设备组成。
配电变压器将高压电能降压至适用于家庭、商业和工业用电的低压。
4. 终端用户：终端用户是电力系统的最终使用者，包括家庭、商业和工业用户等。
终端用户通过接入配电系统来获得所需的电能。
电力系统的运行是通过协调发电厂的输出、输电系统的传输和配电系统的分配来实现的。
它们共同构成了一个复杂的网络，确保电能的安全、稳定和高效供应。
电力系统的发展和管理是一个重要的国家能源规划和管理领域，对经济和社会发展具有重要意义。
电力系统综述
电力系统综述电力系统是指由各种电力设备、输电线路和配电设备组成的系统，用于产生、传输和分配电能。
它是现代社会不可或缺的基础设施，为各行各业的正常运行提供了稳定可靠的电力供应。
本文将对电力系统的组成、运行原理以及未来发展趋势进行综述。
一、电力系统的组成电力系统由发电厂、输电网和配电网组成。
发电厂主要负责将机械能转化为电能，一般采用燃煤、燃气、核能或可再生能源发电。
输电网包括各级变电站和输电线路，将发电厂产生的高压电能传输到各个地方。
配电网将输电网传输过来的高压电能变成低压电能，供应给居民和工业用户。
二、电力系统的运行原理电力系统的运行原理主要包括发电、输电和配电三个环节。
发电环节是指发电厂将各种能源转化为电能的过程，通过发电机产生交流电或直流电。
输电环节是指将电能从发电厂输送到用户的过程，需要经过变电站升压、输电线路传输和变电站降压等环节。
配电环节是指将输送到用户的电能分配到各个用电设备的过程，通过变压器将高压电能变成低压电能，再通过配电设备供应给用户。
三、电力系统的发展趋势1. 智能化：随着信息技术的不断发展，电力系统正朝着智能化方向发展。
智能电网可以实现对电力的高效管理和优化控制，提高电力系统的稳定性和可靠性。
2. 低碳化：应对全球气候变化和能源安全问题，电力系统正加速向低碳化方向转型。
大规模利用可再生能源、提高能源利用效率，将成为未来电力系统的发展趋势。
3. 储能技术：储能技术是解决可再生能源波动性问题的重要手段。
电力系统未来将更多地采用储能技术，实现电能的储存和释放，以满足用户的需求。
4. 分布式电源：传统的电力系统主要依靠集中式发电厂提供电力，而分布式电源可以将发电设备布置在用户附近，减少输电损耗，并增加系统的可靠性。
5. 电动化：随着电动汽车的快速发展，电力系统将面临更大的负荷压力。
电力系统需要加强对电动车辆充电设施的建设管理，以满足未来电动车辆的充电需求。
总结：电力系统是现代社会不可或缺的基础设施，它的组成包括发电厂、输电网和配电网。
电力系统概念概要
35 60 110 220 330 500 -
3.15 及 3.3 6.3 及 6.6 10.5 及 11.0
38.5 66 121 242 363 550 -
电气设备 最高电压
/kV 3.6 7.2 12
24
40.5 72.5 126 252 363 550 800
⑶ 三类负荷：指不属于第一类、第二类的其它负荷。对这类负荷中断供 电，造成的损失不大。因此，对三类负荷的供电无特殊要求。
二、电力系统负荷曲线的基本概念及其分类
❖ 电力系统负荷曲线 ❖ 分类：
按时间分类： 日负荷曲线：
日平均负荷曲线 日负荷持续曲线 三、电力系统日负荷曲线 最小负荷 最大负荷 基荷、峰荷、腰荷
1. 低于3kV系统的额定电压
低于3kV交流三相/单相电力系统额定电压和电气设备 额定电压
电力系统额 定电压/kV
发电机 额定电 压/kV
变压器额定电压/kV 一次绕组 二次绕组
0.22/0.127 0.23 0.22/0.127 0.23/0.133
0.38/0.22 0.40 0.38/0.22 0.40/0.23
电力系统 额定电压
/kV 3
6
10 20 35 60 110 220 330 500 750
发电机 额定电压
/kV 3.15
6.30
10.50 13.80 15.75 18.0 20.0 22.0 24.0
电力变压器额定电压/kV
一次绕组 二次绕组
3 及 3.15 6 及 6.30 10 及 10.5
A
B
负
荷
C
a. 电路图
电力系统的组成
电力系统的组成1. 电力系统的组成电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。
为了充分利用动力资源，降低发电成本，发电厂往往远离城市和电能用户，这就需要输送和分配电能，将发电厂发出的电能经过升压、输送、降压和分配送到用户。
（1）发电厂。
发电厂是生产电能的场所，在发电厂可以把自然界中的一次能源转换为用户可以直接使用的二次能源———电能。
根据发电厂所取用的一次能源不同，主要有火力发电、水力发电、核能发电、太阳能发电、地热发电、潮汐发电、风能发电等发电形式。
（2）变电所。
变电所的功能是接受电能、变换电压和分配电能。
变电所由电力变压器、配电装置和二次装置等构成。
按变电所的性质和任务不同，分为升压变电所和降压变电所，按变电所的地位和作用不同，又分为枢纽变电所、地区变电所和用户变电所。
（3）电力线路。
电力线路将发电厂、变电所和电能用户连接起来，完成输送电能和分配电能的任务。
电力线路有各种不同的电压等级，通常将220kV及以上的电力线路称为输电线路，110kV及以下的电力线路称为配电线路。
配电线路又分为高压配电线路（110kV）、中压配电线路（35～6kV）和低压配电线路（0.38/0.22kV）。
（4）电能用户。
电能用户又称电力负荷，指所有消耗电能的用电设备或用电单位。
2. 供配电系统的组成供配电系统是电力系统的重要组成部分，它是由总降压变电所、高压配电所、配电线路、车间变电所或建筑物变电所和用电设备组成。
图2-3所示为供配电系统结构框图。
由图可以看出，总降压变电所是用户电能供应的枢纽。
它将35～110kV的外部供电电源电压降为6～10kV高压配电电压，供给高压配电所、车间变电所或建筑物变电所和高压用电设备。
高压配电所集中接收6～10kV电压，再分配到附近各车间变电所或建筑物变电所和高压用电设备。
一般负荷分散、厂区大的大型企业需要设置高压配电所。
配电线路分为6～10kV高压配电线路和0.38/0.22kV低压配电线路。
电力系统介绍
发电机或进行其他操作。
变压器保护
变压器故障的危害
可能导致设备损坏、电力供应中断和影响电力系统的稳定性。
变压器保护的策略
根据变压器的特点，采用差动保护、过流保护和零序保护等策略， 以快速准确地切除故障。
变压器保护装置
具有测量、逻辑和执行功能，能够根据故障情况快速切除故障变压 器或进行其他操作。
05
输电线路保护装置
具有测量、逻辑和执行功能，能够根据故障情况快速切除故障线 路或进行重合闸操作。
发电机保护
发电机故障的危害
01
可能导致设备损坏、电力供应中断和影响电力系统的稳定性。
发电机保护的策略
02
根据发电机的特点，采用差动保护、匝间保护和失磁保护等策
略，以快速准确地切除故障。
发电机保护装置
03
具有测量、逻辑和执行功能，能够根据故障情况快速切除故障
应用
无功补偿设备广泛应用于电力系统中，主要 用于改善电网的功率因数，减小无功损耗， 提高电力系统的稳定性。
04
电力系统保护
继电保护基本原理
1 2 3
继电保护装置
当电力系统中的元件发生故障时，能够快速、有 选择性地切除故障元件，防止事故扩大，保证其 他部分正常运行。
继电保护装置的组成
包括测量部分、逻辑部分和执行部分，分别负责 测量电气参数、判断故障类型和执行跳闸或隔离 操作。
2
配网自动化系统能够实现配电网设备的状态监测 、控制和保护，提高配电网的运行效率和安全性 。
3
配网自动化系统还可以实现故障自动定位、隔离 和恢复供电等功能，提高供电可靠性和服务质量 。Leabharlann 06电力系统发展前景
可再生能源的利用
电力系统知识问答及答案
电力系统知识问答及答案1. 什么是电力系统？电力系统是一个包括发电、输电、变电、配电和用电的复杂网络，它将发电厂产生的电能送到用户手中。
2. 电力系统的主要组成部分有哪些？电力系统的主要组成部分包括：- 发电机：将各种能源转换为电能；- 输电线路：将电能从发电厂输送到各个地方；- 变压器：改变电压等级以适应不同距离和容量的传输；- 配电线路：将电能送到用户；- 用电设备：将电能转换为其他形式的能量；- 调控中心：对电力系统进行监控和控制。
3. 什么是电压？电压是电势差的度量，是推动电荷流动的力量。
电压的单位是伏特（V）。
4. 什么是电流？电流是单位时间内通过导体横截面的电荷流量，电流的单位是安培（A）。
5. 什么是电阻？电阻是阻碍电流流动的物理量，其单位是欧姆（Ω）。
6. 什么是电力？电力是电压和电流的乘积，表示为P，其单位是瓦特（W）。
7. 什么是无功功率？无功功率是指在交流电路中，不参与能量转换或不做功的功率，它与电压和电流的相位差有关。
8. 电力系统中有哪些主要的保护装置？电力系统中的主要保护装置包括：- 断路器：用于切断电路，保护系统免受过载和短路的损害；- 继电器：根据预定的条件进行自动控制和保护；- 保护装置：包括过电流保护、差动保护、接地保护等，用于保护电力系统免受各种故障的损害。
9. 什么是电力系统稳定性？电力系统稳定性是指电力系统在受到外部干扰或内部故障时，能够维持正常运行的能力。
10. 如何提高电力系统的稳定性？提高电力系统稳定性的方法包括：- 增加系统备用容量；- 优化系统运行参数；- 采用先进的控制技术和保护装置；- 进行系统的维护和检修。
以上是电力系统知识问答及答案，希望对您有所帮助。
电力系统的组成及其作用
电力系统的组成及其作用电力系统是由各种设备和组件构成的系统，用于生成、传输和分配电能。
它是现代工业和生活的重要基础设施，为经济社会的发展和人们的生活提供了必需的能源。
下面将详细介绍电力系统的组成及其作用。
1.发电系统：发电系统是电力系统的核心组成部分，用于将各种能源转换为电能。
常见的发电设备包括燃煤发电厂、燃气发电厂、水电站、核电站、风力发电机组和太阳能发电设备等。
发电系统的作用是将燃料的化学能、水能、核能或太阳能等能源转化为电能，并通过变压器提高电压，以便在输电系统中传输。
2.输电系统：输电系统用于将发电厂产生的高压电能输送到各个地方的电力用户。
它主要由变电所、变压器、输电线路、隔离开关和保护设备组成。
输电系统的作用是将电能从发电厂传送到变电站或用户处，通常采用较高的电压传输，以减小线路损耗和节省输电线路。
3.变电系统：变电系统是将输电线路传输的高压电能转换为适合用户使用的低压电能的关键环节。
它由变电站、变压器、开关设备和控制系统组成。
变电系统的作用是将输电线路的高电压电能转换为适用于工业、商业和家庭用电的低电压电能，以供用户使用。
4.配电系统：配电系统负责将变电站输送的低压电能进行进一步的分配和传递，以供用户直接使用。
它包括配电变压器、配电线路、配电柜等。
配电系统的作用是将变电站输送来的低压电能按照用户需求进行分配，通过配电箱或输电线路将电能供应给各个用户。
5.用户系统：用户系统是电力系统的末端，主要由电力用户组成。
用户系统通过接入室内配电装置，将电能供应给各个用户设备和终端用电设备。
用户系统的作用是接收供电系统提供的电能，为各个领域的用户提供所需的电力。
除了上述主要组成部分之外，电力系统还包括监控与控制系统、保护系统和调度系统等，用于监测和管理电力系统的运行状态，确保电能的可靠供应和安全运行。
总之，电力系统的组成包括发电系统、输电系统、变电系统、配电系统和用户系统等，它们共同协作，将能源转化为电能并将其传输到用户。
什么是电力系统
什么是电力系统
电力系统简介
所谓电力系统就是由各种电压等级的电力线路将发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体。
1、变电所
变电所是接受电能改变电能电压并分配电能的场所，主要由电力变压器与开关设备组成，是电力系统的重要组成部分，装有升压变压器的变电所称为升压变电所，装有降压变压器的变电所称为降压变电所。
接受电能，不改变电压，并进行电能的场所叫配电所。
2、电力线路
电力线路是输送电能的通道。
其任务是把发电厂生产的电能输送并分配到用户，把发电厂、变配电所和电能用户联系起来。
它由不同电压等级和不同类型的线路构成。
建筑供配电线路的额定电压等级多为10kV线路和380V线路，并有架空线路和电缆线路之分。
3、低压配电系统
低压配电系统由配电装置（配电盘）及配电线路组成。
配电方式有放射式、树干
式及混合式等数种。
放射式的优点是各个负荷独立受电，因而故障范围一般仅限于本回路。
线路发生故障需要检修时，也只切断本回路而不影响其他回路；同时回路中电动机起动引起电压的波动，对其他回路的影响也较小。
其缺点是所需开关设备和有色金属水泵量较多，因此，放射式配电一般多用于对供电可靠性要求高的负荷或大容量设备。
树干式配电的特点正好与放射式相反。
一般情况下，树干式采用的开关设备较少，有色金属消耗量也较少，但干线发生故障时，影响范围大，因此，供电可靠性较低。
树干式配电在机加工车间，高层建筑中使用较多，可采用封闭式母线，灵活方便，也比较安全。
在很多情况下往往采用放射式和树干式相结合的配电方式，亦称混合式配电。
对电力系统的认识
电力系统的认识1. 介绍电力系统是指由发电厂、输电网和配电网组成的一个整体，用于将发电厂产生的电能传输到用户终端。
它是现代社会不可或缺的基础设施，支撑着工业生产、商业活动和居民生活。
2. 组成2.1 发电厂发电厂是电力系统的起点，它将各种能源（如煤炭、天然气、核能、风能等）转化为电能。
常见的发电方式包括燃煤发电、燃气发电、核能发电和水力发电等。
2.2 输电网输电网是将发电厂产生的高压交流（AC）或直流（DC）电能从发电厂输送到各个地区的关键环节。
它由高压输电线路、变电站和配变设备组成。
高压输电线路通常采用铁塔或地下线缆进行布置。
2.3 配电网配电网是将输送到地区的高压交流（AC）或直流（DC）电能通过变压器进行降压，并分配给不同用户的网络。
它包括中压配网和低压配网，通过电缆或架空线路将电能传输到用户终端。
3. 运行原理3.1 发电与输电发电厂将能源转化为电能，并通过发电机产生交流或直流电。
交流电通常通过变压器升压到较高的电压，以减少输送损耗。
高压交流电通过输电线路传输到变电站。
在变电站，交流电再次经过变压器降压，并转换为合适的频率和电压，以适应不同地区的需求。
经过配变设备将低压交流或直流电能传输到用户终端。
3.2 配网与用电在配网中，低压交流或直流电经过变压器降低到适当的供用电压，并通过中压和低压配网传输到用户家庭、工业企业和商业场所等终端。
用户可以通过插座、开关等设备接入电力系统，并使用对应的家用电器、机械设备和照明设施等实现用电需求。
4. 重要性与挑战4.1 重要性•经济发展：电力系统是现代工业生产和商业活动的基础设施，为经济发展提供了稳定可靠的能源供应。
•生活便利：电力系统支撑着人们的日常生活，提供照明、空调、通信和娱乐等基本服务。
•可再生能源整合：电力系统可以将各种可再生能源（如风能、太阳能等）并入到电网中，实现清洁能源的利用。
4.2 挑战•能源安全：电力系统必须确保能源供应的安全性和稳定性，避免发生停电等不可预测的情况。
电力系统的工作原理
电力系统的工作原理电力系统是指建立在发电、输电和配电设施之上的一种电能供应体系。
它通过将从发电站产生的交流电能传输到用户终端，为各行各业提供稳定可靠的电力供应。
本文将从电力系统的三个主要组成部分及其工作原理进行论述。
一、发电站发电站是电力系统的起点，主要由发电机组成。
发电机通过机械能的输入，驱动转子在磁场中旋转产生交流电。
发电机的工作原理基于电磁感应定律，即当导体在磁场中运动时，会产生感应电动势。
通过控制机组的转速和磁场的强弱，可以调节发电机的输出电压和频率，以满足用户需求。
二、输电系统输电系统是将发电站产生的电能通过高压输电线路传输到各个用户终端的关键环节。
它主要由输电线路、变电站和变压器组成。
输电线路是连接发电站和变电站的电缆或架空线路，常用的输电方式有交流输电和直流输电。
交流输电采用变电站将发电站输出的交流电能进行变压、降压和升压，然后通过输电线路进行传输。
直流输电则将交流电能转换为直流电能，通过直流输电线路进行传输。
变电站的主要功能是完成电能的变压、降压和升压，以及输电线路的分支和合并。
三、配电系统配电系统是将输电系统传输的电能分配给用户的最后一级电力系统。
它包括变电所、配电变压器和配电线路。
变电所将来自变电站的高压电能进行降压和分配，然后通过配电变压器将电能进一步降压为适合用户使用的电压。
最后，通过配电线路将电能传输到各个用户的终端。
电力系统的工作原理可以概括如下：发电站产生的电能通过输电系统传输到变电站，经过变压器的变电和分配后，再通过配电线路送达用户终端。
整个过程中，发电机的转子运动产生电能，输电线路实现电能的传输，变电站和变压器完成电能的变压和分配，最终将电能供应给用户。
通过合理的规划和运行管理，电力系统能够实现对不同用户的供电需求，同时保障电力的可靠供应和安全运行。
总结而言，电力系统的工作原理主要涉及发电、输电和配电三个方面。
发电站以发电机为核心，利用电磁感应原理转换机械能为电能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、电力系统由哪些主要部分组成各部分的作用是什么答：发电、输电、变电、配电、用电设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体称为电力系统。
其中发电机为生产电能设备。
变压器、电力线路为变压输送分配电能设备，用电设备为耗能设备。
2、电能生产的主要特点有哪些答：电能生产的主要特点可以归纳为以下三点。
①电能生产的连续性特点；由于电能不能大量储存，电能的生产、输送和消费是同时完成的。
②电能生产瞬时性的特点；这是因为电能的传输速度非常快（接近光速），电力系统中任何一点发生故障都马上影响到整个电力系统。
③电能生产重要性的特点；电能清洁卫生、易于转换、便于实现自动控制，因此国民经济各部门绝大多数以电能作为能源，而电能又不能储存，所以电能供应的中断或减少将对国名经济产生重大影响。
3、对电力系统运行的基本要求是什么答：对电力系统运行的基本要求有：①保证对用户的供电可靠性；②电能质量要好；③电力系统运行经济性要好；④对环境的不良影响要小。
4、电力系统中负荷的分类（I、II、III类负荷）是根据什么原则进行的各类负荷对供电可靠性的要求是什么答：电力系统中负荷的分类是根据用户的重要程度和供电中断或减少对用户所造成的危害的大小来划分的，凡供电中断将导致设备损坏、人员伤亡、产品报废、社会秩序还乱、政治影响大的用户的用电设备称为I类负荷；凡供电中断或减少将导致产品产量下降、人民生活受到影响的用户的用电设备称为II类负荷；I类、II类负荷以外的负荷称为III类负荷。
I类负荷对供电可靠性的要求是任何情况下不得中断供电；II类负荷对供电可靠性的要求是尽可能不中断供电；III类负荷可以停电。
5、衡量电能质量的主要技术指标有哪些答：电能质量包括电压质量、频率质量和波形质量三个方面。
例如：允许电压偏移为额定值的±5%，允许频率偏移为±，波形质量则以畸变率是否超过给定值来衡量。
）6、电力系统的接线方式有哪两种类型各种接线方式的主要特点是什么答：无备用接线和有备用接线。
无备用接线的主要优点在于简单、经济、运行方便，主要缺点是供电可靠性差。
有备用接线的优点在于供电可靠性和电压质量高，缺点是可能不够经济。
8、电力系统中各元件的额定电压为多少什么叫电力系统的平均额定电压答：电力系统中属于同一电压等级的不同设备其额定电压并不完全相同，近似计算时可以认为同一电压等级的电气设备具有相同的额定电压，此额定电压就是平均额定电压。
电力系统的“平均额定电压”是约定的，较线路电压高5%的电压系列。
10、如何提高中性点直接接地电力系统的供电可靠性答：通常采取的措施为架空线路架设避雷线，线路装设自动重合闸装置。
11、消弧线圈的工作原理是什么电力系统中为什么一般采用过补偿方式答：消弧线圈的作用是单相接地故障时，以电感电流补偿流过短路点的电容电流，将接地点电流减小到规定值以下，从而防止接地点电弧的出现。
其工作原理如下图所示电力系统之所以一般采用过补偿方式，是因为全补偿方式在正常运行方式下可能引起串联谐振，是应避免出现的补偿方式；欠补偿方式在系统运行方式变化时可能成为全补偿方式，因此也不能采用，过补偿方式在系统运行方式不会全补偿的情况。
12、联合电力系统的优越性有哪些答：联合电力系统可以合理利用资源、减少系统备用容量、装设高效率的大容量机组，提高电力系统运行的经济性；系统间相互支援可以提高系统的供电可靠性；系统容量越大抗干扰能力越强，可以减少系统受到干扰（负荷变化）时的频率波动和电压波动，提高电能质量。
②架空输电线路电导反映线路的哪些特性为么正常运行情况下一般不考虑线路电导的影响答：电导反映了沿绝缘子的泄露损耗和电晕损耗。
由于架空线路一般绝缘良好，发生泄露损耗的几率很小，又由于线路电压一般达不到电晕临界电压，所以一般情况下电晕损耗也可不计，电导g=0。
①为什么同样导体截面的电缆线路的电抗小于架空线路，而电缆线路电纳却大于架空线路电纳答：电缆三相导体间的距离远小于同样电压级的架空线路。
③电力系统分析中，输电线路为什么采用π形等值电路，而不采用T形等值电路答：电力系统分析计算中采用型等值电路。
因为电力系统分析计算通常采用节点电压法，为减少独立节点的数目，所以采用型等值电路。
④对于长线路通常如何考虑分布参数的影响答：通常近似考虑其分布参数特性，采用修正系数。
⑤变压器的τ形等值电路和T形等值电路是否等效答：变压器的τ形等值电路和T形等值电路不等效，τ形等值电路是将T形等值电路中的励磁值路移到一端并用相应导纳表示所得到的等值电路，是T形等值电路的近似电路。
⑥三绕组升压型变压器和三绕组降压型在绕组排列方式上有何不同答：升压结构变压器的中压绕组最靠近铁芯，低压绕组居中，高压绕组在最外层。
降压结构变压器的低压绕组最靠近铁芯，中压绕组居中，高压绕组在最外层。
⑦什么叫负荷曲线常用的负荷曲线有哪几种答：反映某一时间内负荷随时间而变化的曲线称为负荷曲线。
按种类分：有功功率负荷曲线和无功功率负荷曲线。
按时间分：日负荷曲线和年负荷曲线。
按计量地点分：个别电力线路、变电所、乃至整个系统的负荷曲线。
⑧标幺制情况下，电力系统参数标幺值的计算方法有哪两种两种方法的计算结果是否相同答：第一种是将网络各元件阻抗、导纳以及网络中个点电压、电流的有名值都归算到同一电压等级——基本级，然后除以与基本级相对应的阻抗、导纳、电压、电流基准值。
第二种是用未归算的各元件的阻抗、导纳以及各网络中各点电压、电流的有名值除以由基本级归算到这些量所在电压级的阻抗、导纳、电压、电流基准值。
相同①为什么电力系统可以用运算负荷和运算电源来进行简化答：在等值电路中，对于同一节点变压器、输电线路对地导纳支路可以合并，所以可以用运算负荷和运算电源来进行简化。
②为什么附加横向串联加压器主要改变高压电力网的有功功率分布，而附加纵向串联加压器主要改变高压电力网的无功功率分布答：纵、横向串联电势分别与强制循环功率的无功、有功分量成正比。
所以，纵向串联电势主要产生强制循环功率的无功部分，而横向串联电势主要产生强制循环功率的有功部分。
即，附加横向串联加压器主要改变高压电力网的有功功率分布，而附加纵向串联加压器主要改变高压电力网的无功功率分布。
③说明为什么电力系统潮流调整控制不仅可以实现电力系统经济运行的要求，也可实现电力系统的安全、优质的运行要求。
答：因为电力系统潮流调整控制的目的是为了使功率损耗最小，从而不仅可以实现电力系统经济运行的要求，也可实现电力系统的安全、优质的运行要求。
④变压器的什么损耗是固定损耗什么损耗是变动损耗如果两台同容量、同型号的变压器并联运行，请证明在时，一台变压器运行的经济性好于两台变压器并联运行。
答：固定损耗就是空载损耗，空载损耗可分为有功损耗和无功损耗两部分。
有功损耗基本上是铁芯的磁滞损耗和涡流损耗，无功损耗是励磁电流产生的损耗。
可变损耗就是短路损耗，也分为有功损耗和无功损耗两部分。
有功部分是变压器原副绕组的电阻通过电流时产生的损耗，无功部分主要是漏磁通产生的损耗。
⑥什么叫功率分点请标出下图所示两端供电网的功率分点，并将两端供电网根据最终潮流分布计算要求拆成两个辐射性网络。
答：电力系统中如果某一负荷点的负荷功率由两侧电源供给，则该负荷点就是功率分点，功率分点又分为有功功率分点和无功功率分点，分别用“▼”和“▽”标注。
图示电力系统中负荷点2为有功功率分点，负荷点3为无功功率分点⑦在下图所示的电路中，变压器的实际变比如图所示，并联运行的两台变压器中有无循环功率存在为什么如果循环功率存在的话，请指出循环功率的方向。
答：电力系统中如果某一负荷点的负荷功率由两侧电源供给，则该负荷点就是功率分点，功率分点又分为有功功率分点和无功功率分点（3分），分别用“▼”和“▽”标注。
图示电力系统中负荷点2为有功功率分点（1分），负荷点3为无功功率分点（1分）①电力系统潮流计算的数学模型为什么采用节点电压方程，而不采用回路电流方程答：电力系统潮流计算中之所以采用节点电压方程而不采用回路电流方程，主要由于以下原因：1、电力系统等值网络中独立节点数远远少于独立回路数（电力系统等值网络中有很多的接地支路，所以导致独立回路数远远多余独立节点数）；2、对具有交叉跨接的非平面网络，建立独立节点电压方程式较建立独立回路电流方程式方便；3、建立独立节点电压方程式前，不必将并联支路合并，而建立独立回路电流方程式前，需要将并联支路合并，以减少独立方程式数；4、网络结构或变压器变比改变时，节点导纳矩阵的修改比较方便。
②电力系统潮流计算中，变压器采用何种数学模型为什么答：π型等值电路。
因为π型等值电路反映的是电路的实际参数，其他相连的元件的参数无需归算。
③牛顿拉夫逊潮流计算法和PQ分解法为什么对于电压初值的要求比较严格答：因为如果初值选择不当，可能导致迭代不收敛的情况发生，这是因为功率平衡方程线性化是在状态变量的修正量很小的情况下进行的。
④电力系统的节点按运行状态的不同分为哪几类每类的节点的已知量和待求量是什么答：根据已知变量和待求变量的不同，电力系统的节点可以分为PQ节点、PV节点和平衡节点。
PV节点已知节点的发电机有功功率、无功功率和负荷的有功功率、无功功率,待求量为节点电压大小U和电压相角δ；PV节点已知节点的发电机有功功率、节点电压大小U和负荷的有功功率、无功功率,待求量为电压相角δ和无功功率；平衡节点已知负荷的有功功率、无功功率,和节点电压大小U、电压相角δ＝0，待求量为发电机有功功率、无功功率。
①什么是发电厂的强迫功率水电厂的强迫功率由什么决定答：热电厂的技术最小负荷取决于其热负荷，因而称之为强迫功率。
为综合利用水能，保证河流下游的灌溉、通航，水电厂必须向下游释放一定水量，在释放这部分水量的同时发出的功率也是强迫功率。
③在既有水电厂、抽水蓄能电厂、火力发电厂和核电厂的电力系统中，枯水季节各类发电厂的合理组合顺序是什么答：水电厂强迫功率、核电厂、火力发电厂、水电厂强可调功率、抽水蓄能电厂。
④在能源消耗不受限制、不计不等约束条件的情况下，电力系统有功负荷的最有分配原则是什么电力系统的不等约束条件在有功负荷最分配时如何考虑答：能源消耗不受限制、不计不等约束时，有功负荷的最优分配原则为在满足功率平衡的条件下，按各台机组耗量微增率相等的原则分配。
⑤什么是水煤换算系数水煤换算系数与水电厂的允许耗水量有何关系答：水煤换算系数：发出同样功率大小的火电厂与水电厂所消耗的燃料和水量的比值。
水煤换算系数γ的取值与水电厂允许耗水量之间的关系是水电站允许的耗水量越大，则水煤换算系数γ的取值越小，因为只有这样按等耗量微增率准则（λT1＝λT2＝…λTm=γm+1λm+1=…=γnλn）分配时，水轮发电机组分得的有功负荷才比较大，消耗的水量才比较大。
