钢筋弯曲试验参数表
钢筋拉伸弯曲试验报告
断后标距 弯曲压头 伸长率(%) (mm) 直径(mm) 133 131批准：
经检验,该组钢筋试验结果符合GB1499.2-2007《钢筋混凝土用热轧带肋钢筋》HRB335钢筋的标准要求。 复制报告未加盖检测专用章无效 审核： 主检： 日期：2012.05.13
钢筋拉伸弯曲试验报告
报告编号: 委托单位 试验规程 主要仪器 设备 试件编号 1 2 黑龙江盛达建筑公司 GB/T 228-2002、GB/T 232-1999、GB 1499.2-2007 委托单编号 拟定用途 2011009 试验室评审 工程名称 试验日期 样品名称 / 2012.05.13 Φ 20热轧带肋钢筋 弯曲角度 试验结果 (°) 180 180 合格 合格 断裂特征 塑断 塑断
万能试验机(WE-1000B/SNT07)、弯曲装置(LX01)、手摇打印机、游标卡尺(JL06)等 公称直径 (mm) 20 公称截面 积(mm²) 314.2 屈服荷载 (kN) 117.33 117.61 屈服强度 (MPa) 375 375 极限荷载 (kN) 190.31 187.01 抗拉强度 (MPa) 605 595 原始标距 (mm) 100 100
钢筋冷弯试验弯心直径
钢筋冷弯试验弯心直径引言钢筋冷弯试验是一种常用的工程实验方法，用于评估钢筋的弯曲性能。
其中一个重要的试验指标是弯心直径，它反映了钢筋在冷弯过程中的变形能力和抗拉性能。
本文将详细介绍钢筋冷弯试验以及与之相关的弯心直径参数。
钢筋冷弯试验概述试验目的钢筋冷弯试验的主要目的是评估钢筋在实际使用中可能出现的受力情况下的性能表现。
通过对不同直径和材质的钢筋进行冷弯试验，可以确定其在受力状态下是否会产生塑性变形或破坏，并为工程设计提供可靠依据。
试验方法材料准备首先，需要准备一定数量和规格的钢筋样品。
通常选择具有代表性的常用规格，如HRB335和HRB400级别的螺纹钢筋。
弯曲设备接下来，需要使用专门设计的机械设备对钢筋进行冷弯。
这些设备通常由两个弯曲辊组成，可以通过控制辊间距和弯曲力来实现对钢筋的冷弯。
弯曲过程将钢筋样品放置在弯曲设备上，并施加逐渐增加的力矩，使其发生冷弯。
同时，需要记录下每个试样的弯曲角度和施加的力矩。
试验结果与分析弯心直径定义在钢筋冷弯试验中，弯心直径是一个重要参数。
它定义为在钢筋受到一定力矩作用时，钢筋内部最大应变所对应的圆心距离。
测试方法为了测量弯心直径，可以使用光学测量仪器或传感器进行准确测量。
将测量仪器放置在钢筋上并进行扫描，然后根据扫描结果计算出最大应变点的位置和对应的圆心距离。
结果分析通过对多个试样进行测试并记录结果，可以得到一系列不同规格、不同材质钢筋的弯心直径数据。
利用这些数据可以分析出不同条件下钢筋冷弯性能的差异，并评估其可靠性和适用性。
结论钢筋冷弯试验弯心直径是评估钢筋冷弯性能的重要参数之一。
通过对不同规格和材质的钢筋进行冷弯试验，可以得到一系列弯心直径数据，并进行分析和比较。
这些数据对于工程设计中的结构计算和安全评估具有重要意义，能够为工程实践提供可靠依据。
参考文献1.张华. 钢筋冷弯试验技术研究[D]. 广州大学, 2010.2.GB/T 1499.2-2018, 钢筋混凝土用钢筋第2部分：热轧带肋钢筋.以上内容为钢筋冷弯试验与弯心直径相关的详细介绍，包括试验目的、方法、结果分析以及结论。
钢筋抗拉和弯曲试验

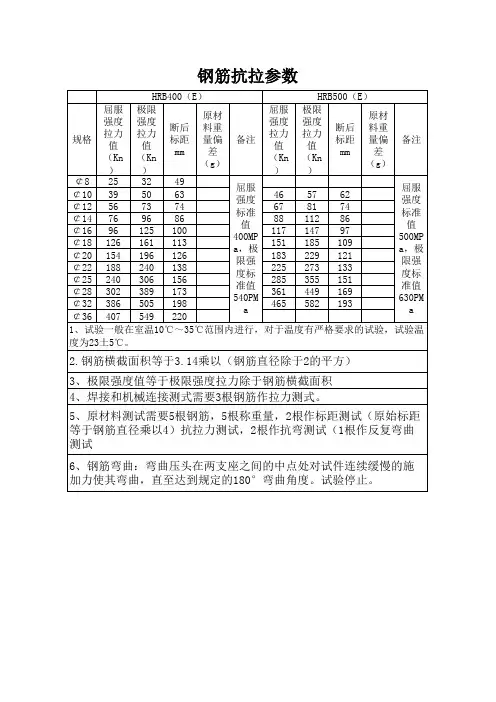

钢筋抗拉参数
HRB400（E） HRB500（E） 屈服 极限 屈服 极限 原材 原材 强度 强度 强度 强度 断后 料重 断后 料重 拉力 拉力 拉力 拉力 规格 标距 量偏 备注 标距 量偏 备注 值 值 值 值 mm 差 mm 差 （Kn （Kn （Kn （Kn （g） （g） ） ） ） ） ￠8 25 32 49 屈服 屈服 ￠10 39 50 63 46 57 62 强度 强度 ￠12 56 73 74 67 81 74 标准 标准 ￠14 76 96 86 88 112 86 值 值 ￠16 96 125 100 117 147 97 400MP 500MP ￠18 126 161 113 151 185 109 a，极 a，极 ￠20 154 196 126 183 229 121 限强 限强 ￠22 188 240 138 225 273 133 度标 度标 ￠25 240 306 156 285 355 151 准值 准值 ￠28 302 389 173 361 449 169 540PM 630PM ￠32 386 505 198 465 582 193 a a ￠36 407 549 220 1、试验一般在室温10℃～35℃范围内进行，对于温度有严格要求的试验，试验温 度为23土5℃。
钢筋实验取样（拉拔、冷弯、焊接）长度标准
钢筋实验取样（拉拔、冷弯、焊接）长度标准(一)热轧钢筋1、组批规则以同一牌号、同一炉罐号、同一规格、同一交货状态，不超过60吨为一批。
2、取样方法拉伸检验：任选两根钢筋切取。
两个试样，试样长500mm。
冷弯检验：任选两根钢筋切取两个试样，试长度按下式计算：L=1.55*(a+d)+140mm式中：L—试样长度a—钢筋公称直径d—弯曲试验的弯心直径；按下表取用钢筋牌号(强度等级) HPB235(Ⅰ级) HRB335 HRB400 HRB500公称直径(mm) 8～20 6～25 28～50 6～25 28～50 6～25 28～50弯心直径d 1a 3a 4a 4a 5a6a 7a在切取试样时，应将钢筋端头的500mm去掉后再切取。
(二)低碳钢热轧圆盘条1、组批规则以同一牌号、同一炉罐号、同一品种、同一尺寸、同一交货状态，不超过60吨为一批。
2、取样方法：拉伸检验：任选一盘，从该盘的任一端切取一个试样，试样长500mm。
弯曲检验：任选两盘，从每盘的任一端各切取一个试样，试样长200mm。
在切取试样时，应将端头的500mm去掉后再切取。
(三)冷拔低碳钢丝1、组批规则甲级钢丝逐盘检验。
乙级钢丝以同直径5吨为一批任选三盘检验。
2、取样方法从每盘上任一端截去不少于500mm后，再取两个试样一个拉伸，一个反复弯曲，拉伸试样长500mm，反复弯曲试样长200mm。
(四)冷轧带肋钢筋1、冷轧带肋钢筋的力学性能和工艺性能应逐盘检验，从每盘任一端截去500mm以后，取两个试样，拉伸试样长500mm，冷弯试样长200mm。
2、对成捆供应的550级冷轧带肋钢筋应逐捆检验。
从每捆中同一根钢筋上截取二个试样，其中，拉伸试样长500mm，冷弯试样长250mm。
如果，检验结果有一项达不到标准规定。
应从该捆钢筋中取双倍试样进行复验。
（五）钢筋焊接接头的取样A、取样规定[根据《钢筋焊接及验收规程》(JGJ18-2003)]1、钢筋闪光对焊接头取样规定a 在同一台班内，由同一焊工完成的300个同牌号、同直径钢筋焊接接头应作为一批。
钢筋材料试验报告汇总表
钢筋材料试验报告汇总表1. 引言本文档对所进行的钢筋材料试验进行了总结和汇总，旨在为相关工程项目提供参考和依据。
试验包括钢筋拉伸试验、钢筋弯曲试验以及钢筋化学成分分析试验。
通过这些试验，我们对钢筋材料的强度、延展性、耐久性等关键性能进行了评估和检测。
以下是试验报告的详细内容。
2. 钢筋拉伸试验报告2.1. 试验目的本试验旨在评估钢筋材料的抗拉强度、屈服强度和延伸性能。
2.2. 试验方法在试验过程中，我们使用了万能试验机对钢筋进行拉伸试验。
根据国家标准GB/T 228.1-2010的要求，我们选择了适当的试验样品尺寸和试验参数。
2.3. 试验结果根据试验数据统计，我们得到了以下结果：钢筋牌号屈服强度（MPa）抗拉强度（MPa）延伸率（%）HRB400 370 550 15HRB500 450 650 12HRB600 550 750 102.4. 结论根据试验结果，我们得出以下结论：•钢筋的抗拉强度和屈服强度随牌号的增加而增加。
•钢筋的延伸率随牌号的增加而降低。
3. 钢筋弯曲试验报告3.1. 试验目的本试验旨在评估钢筋材料在弯曲载荷下的弯曲性能和疲劳寿命。
3.2. 试验方法在试验过程中，我们使用了钢筋弯曲试验机对钢筋进行弯曲试验。
根据国家标准GB/T 232-2010的要求，我们选择了适当的试验样品尺寸、弯曲角度和载荷参数。
3.3. 试验结果根据试验数据统计，我们得到了以下结果：钢筋牌号塑性转角（度）疲劳寿命（次）HRB400 35 100000HRB500 45 150000HRB600 50 2000003.4. 结论根据试验结果，我们得出以下结论：•钢筋的塑性转角随牌号的增加而增加。
•钢筋的疲劳寿命随牌号的增加而增加。
4. 钢筋化学成分分析试验报告4.1. 试验目的本试验旨在分析钢筋材料的化学成分，以确定其合格性和质量。
4.2. 试验方法在试验过程中，我们采用了光谱分析法对钢筋材料进行化学成分分析。
钢筋试验参数(图文并茂)
二、冲击韧性
定义及指标
➢ 指钢材抵抗冲击荷载而不被破坏的能力。其大小用 冲击韧性值αk表示。αk 越大，则冲击韧性越好。
➢ αk是以试件冲击破坏时缺口处单位面积上所消耗的功 （J/cm2）。
影响因素
➢ 硫、磷含量高，存在化学偏析，含非金属夹杂物， 焊接形成裂纹，温度降低等，均会降低冲击韧性。
➢ 对于承受冲击荷载和振动荷载部位的钢材，必须考 虑冲击韧性。
2.牌号
➢ 共有Q295、Q345、Q390、Q420、Q460五个牌号。
3.技术要求
➢ 其化学成分、力学性能、冷弯性能应符合GB/T1591 的规定
2021/3/11
30
二、低合金高强度结构钢
4.应用
➢ Q295，钢中只含有极少量合金元素，强度不高，但 有良好的塑性、冷弯、焊接及耐蚀性能。主要用于 建筑工程中对强度要求不高的一般工程结构。
3.技术要求
➢ 化学成分、力学性能、冷弯性能应符合GB700规定。
2021/3/11
28
一、碳素结构钢（非合金钢）
4.应用
➢ Q195、Q215，含碳量低，强度低，塑性、韧性、加 工性能和可焊性好，主要用于轧制薄板和盘条、制 造铆钉、地脚螺栓等。
➢ Q235，含碳适中，综合性能好，强度、塑性和焊接 等性能得到很好配合，用途最广泛。常轧制成盘条 或钢筋，以及圆钢、方钢、扁钢、角钢、工字钢、 槽钢等型钢，广泛地应用于建筑工程中。
2021/3/11
22
三、工艺性能
1.冷弯性能
指钢材在常温下承受弯曲变形的能力。
2021/3/11
冷弯试验的指标：弯心直径d与试件厚度（直径）a的比 值d/a；弯曲角度（90°或180°）；试样弯曲外表面无肉眼可 见裂纹则冷弯合格。
钢筋弯曲试验方法安下式计算
各类钢筋每组试件截取长度: 各类钢筋每组试件取样数量:拉伸试件:L≥10d+200 mm; 热轧带肋、光圆钢筋取样数量;冷弯试件: L≥5d+150 mm; 拉伸试件取二根, 冷弯取样二根;其中d为钢筋直径弯曲试验支棍间距离应按照下式计算; 低碳热轧圆盘条取样数量;L=(d+3a)±0.5a; 拉伸取一根, 冷弯取样二根;其中式中d为弯心直径: a为试样直径;混凝土配合比设计标准差σ值cu,of cu,k-—设计强度,Mp;σ—施工单位近期同类砼施工强度标准差, Mpa;配合比计算: 砼设计强度为C25;即试配强度:fcu,0≥fcu,k+1.645σ=25+1.645×5=33.2 Mpa;隧道施工处试验资料编号如下GSYJ-A02-SD-试验项目-年月流水HNT混凝土XJL细集料CJL粗集料TPB配合比SN水泥HNT要加A FMH粉煤灰各类钢筋每组试件截取长度: 各类钢筋每组试件取样数量:拉伸试件:L≥10d+200 mm; 热轧带肋、光圆钢筋取样数量;冷弯试件: L≥5d+150 mm; 拉伸试件取二根, 冷弯取样二根;其中d为钢筋直径弯曲试验支棍间距离应按照下式计算; 低碳热轧圆盘条取样数量;L=(d+3a)±0.5a; 拉伸取一根, 冷弯取样二根;其中式中d为弯心直径: a为试样直径;混凝土配合比设计式中: f cu,of cu,k-—设计强度,Mp;σ—施工单位近期同类砼施工强度标准差, Mpa;配合比计算: 砼设计强度为C25;即试配强度:f cu,0≥f cu,k +1.645σ=25+1.645×5=33.2 Mpa;隧道施工处试验资料编号如下GSYJ-A02-SD-试验项目-年月流水HNT混凝土XJL细集料CJL粗集料TPB配合比SN水泥HNT要加AFMH粉煤灰GJ 钢筋热轧带肋钢筋试验方法按下式计算光圆钢筋试验方法按下式计算低碳钢热轧圆盘条钢筋试验方法按下式计算热轧带肋钢筋试验方法按下式计算光圆钢筋试验方法按下式计算低碳钢热轧圆盘条钢筋试验方法按下式计算拉伸试件:L≥10d+200 mm; 热轧带肋、光圆钢筋取样数量; 冷弯试件: L≥5d+150 mm; 拉伸试件取二根, 冷弯取样二根; 其中d为钢筋直径弯曲试验支棍间距离应按照下式计算; 低碳热轧圆盘条取样数量;L=(d+3a)±0.5a; 拉伸取一根, 冷弯取样二根;其中式中d为弯心直径: a为试样直径;热轧带肋钢筋试验方法按下式各类钢筋每组试件截取长度: 各类钢筋每组试件取样数量:拉伸试件:L≥10d+200 mm; 热轧带肋、光圆钢筋取样数量;冷弯试件: L≥5d+150 mm; 拉伸试件取二根, 冷弯取样二根;其中d为钢筋直径弯曲试验支棍间距离应按照下式计算; 低碳热轧圆盘条取样数量;L=(d+3a)±0.5a; 拉伸取一根, 冷弯取样二根;其中式中d为弯心直径: a为试样直径;试验室温度要求为; 试验温度一般10~35℃范围,内; 对温度要求严格的试验温度为23±5℃;试验机速度为材料弹性模量小于150000E(N/mm2)时速度为2~20 N/mm2).S-1材料弹性模量大于150000 E(N/ mm2)时速度为6~60(N/ mm2).S-1喷射砼用速凝剂性能要求钢筋的取样及试样制备和试验步骤1．钢筋的批量规定为，由同一厂家，同一炉号，同一规格，同一交货状态，同一进场时间为验收批量。
钢筋实验取样长度标准
钢筋实验取样长度标准钢筋实验取样（拉拔、冷弯、焊接）长度标准:(一)热轧钢筋 1、组批规则以同一牌号、同一炉罐号、同一规格、同一交货状态，不超过60吨为一批。
2、取样方法拉伸检验：任选两根钢筋切取。
两个试样，试样长500mm。
冷弯检验：任选两根钢筋切取两个试样，试长度按下式计算： L=1.55*(a+d)+140mm 式中：L—试样长度 a—钢筋公称直径d—弯曲试验的弯心直径；按下表取用钢筋牌号(强度等级) HPB235(Ⅰ级) HRB335 HRB400 HRB500 公称直径(mm) 8～20 6～25 28～50 6～25 28～50 6～25 28～50弯心直径d 1a 3a 4a 4a 5a 6a 7a在切取试样时，应将钢筋端头的500mm去掉后再切取。
(二)低碳钢热轧圆盘条1、组批规则以同一牌号、同一炉罐号、同一品种、同一尺寸、同一交货状态，不超过60吨为一批。
2、取样方法：拉伸检验：任选一盘，从该盘的任一端切取一个试样，试样长500mm。
弯曲检验：任选两盘，从每盘的任一端各切取一个试样，试样长200mm。
在切取试样时，应将端头的500mm去掉后再切取。
(三)冷拔低碳钢丝1、组批规则甲级钢丝逐盘检验。
乙级钢丝以同直径5吨为一批任选三盘检验。
2、取样方法从每盘上任一端截去不少于500mm后，再取两个试样一个拉伸，一个反复弯曲，拉伸试样长500mm，反复弯曲试样长200mm。
(四)冷轧带肋钢筋1、冷轧带肋钢筋的力学性能和工艺性能应逐盘检验，从每盘任一端截去500mm 以后，取两个试样，拉伸试样长500mm，冷弯试样长200mm。
2、对成捆供应的550级冷轧带肋钢筋应逐捆检验。
从每捆中同一根钢筋上截取二个试样，其中，拉伸试样长500mm，冷弯试样长250mm。
如果，检验结果有一项达不到标准规定。
应从该捆钢筋中取双倍试样进行复验。
（五）钢筋焊接接头的取样A、取样规定 [根据《钢筋焊接及验收规程》(JGJ18-2003)]1、钢筋闪光对焊接头取样规定a 在同一台班内，由同一焊工完成的300个同牌号、同直径钢筋焊接接头应作为一批。
钢筋拉伸、弯曲试验记录表模板
承包单位： 监理单位： 委托单位名称 委托单编号 试验完成日期 现场桩号 试样描述
XXX－XXX高速公路项目
钢筋拉伸、弯曲试验记录表模板
XXXX工程总公司
合同号：
XX
XXXX公路工程监理公司 编 号：
XXXX工程总公司
试验单位
XX高速公路XX标工地试验室
试验规程
#N/A
2020年2月17日
试验人签字
kXXX+XXX～kXXX+XXX 复核人签字
主管签字
试样名称
试样编号
试样尺寸
直径mm 长度mm
质量g
截面积mm2强度Mpa 伸长率
冷弯
极限 屈服点 拉伸强度 断后标距 伸长率% 弯心直径 弯曲角度 结果
反复冷弯
弯曲半径mm 弯曲次数
断口形式
结论：
技术负责人：
试验监理工程师：
钢筋特性值表
表1
钢筋的公称横截面积与理论重量表
序号 公称直径mm 公称横截面积mm2 理论重量kg/m
1
6
28.27
0.222
2
8
50.27
0.395
3
10
78.54
0.617
4
12
113.1
0.888
5
14
153.9
1.21
6
16
201.1
1.58
7
18
254.5
2.00
8
20
314.2
2.47
9
22
380.1
2.98
10
25
490.9
3.85
11
28
615.8
4.83
12
32
804.2
6.31
13
36
1018
7.99
14
40
1257
பைடு நூலகம்
9.87
15
50
1964
15.42
表2
钢筋实际重量与理论重量的允许偏差表
公称直径，mm
实际重量与理论重量的偏差，%
6～12
±7
14～20
±5
22～50
±4
表3
牌号
HRB335 HRB400 HRB500
钢筋的力学性能表
公称直径 mm
σs(Mpa)
6～25 28～50
335
6～25 28～50
400
6～25 28～50
500
σb(Mpa) 不小于
490 570 630
δs(%)
钢筋冷弯试验的弯心直径、支辊间距和完全角度
48 60 72 84 96 108 120 132 150 (7d) 196 (7d) 224 252 280
68±４ 85±５ 102±６ 119±７ 136±８ 153±９ 170±10 187±11 212±12 266±14 304±16 342±18 380±20
180° 180° 180° 180° 180° 180° 180° 180° 180° 180° 180° 180° 180°
钢筋冷弯试验的弯心直径、支辊间距和完全
（钢筋弯曲试验时，首先应确定弯心直径、弯曲角度、支辊间距，这些
热轧带肋钢筋的弯心直径、弯曲角度和支辊间距（
公称直径
(3d)HPB335 弯心直径 支辊间距 弯心角度
(4d)HPB400 弯心直径 支辊间距 弯心角度
8
24
44±４
180°
32
52±４
180°
10
30
88
143±11
180°
25
75
137±12 180°
100
162±12
180°
28
（4d) 112 182±14 180° (5d) 140 210±14
180°
32
（4d) 128 208±16 180° (5d) 160 240±16
180°
36
144
234±18 180°
180
270±18
180°
0
【1】
180°
10
10
35±５
180°
0
【1】
180°
12
12
42±６
180°
0
【1】
180°
14
钢材力学性能标准一览表
钢材力学性能指标汇总表钢筋的公称横截面积与公称重量公称直径，mm 公称横截面积mm 2 公称重量，Kg/m6.5 33.188 50.27 0.39510 78.54 0.61712 113.1 0.88814 153.9 1.2116 201.1 1.5818 254.5 2.0020 314.2 2.4722 380.1 2.9825 490.9 3.8528 615.8 4.8332 804.2 6.3136 1018 7.9940 1257 9.8750 1964 15.42注：表中公称重按密度为7.85g/cm3计算。
一、钢筋混凝土用热轧带肋钢精GB1499-19981、力学性能牌号公称直径mm 屈服点σsMpa 抗拉强度σbMpa 伸长率δs%不小于HRB335 6~25 28~50 335 490 16HRB400 6~25 28~50 400 570 14HRB500 6~25 28~50 500 630 122、弯曲性能（按下表规定的弯心直径弯曲180°后，钢筋受弯曲部位表面不得产生裂纹）牌号公称直径mm 弯曲试验弯心直径HRB335 6~25 28~50 3a 4aHRB400 6~25 28~50 4a 5aHRB500 6~25 28~50 5a 7a二、钢筋混凝土用热轧光圆钢筋GB13013-91表面形状钢筋级别强度等级代号公称直径mm 屈服点σsMpa 抗拉强度σbMpa 伸长率δs% 冷弯d弯心直径a公称直径不小于光圆Ι R235 8~20 235 370 25 180°d=a三、低碳钢热轧圆盘条GB/T701-1997牌号屈服点σsMpa 抗拉强度σbMpa 伸长率δs% 冷弯180°d弯心直径a公称直径不小于Q215 215 375 27 d=0Q235 235 410 23 d=0.5a四、冷轧扭钢筋JG3046-1999表一轧扁厚度、节距类型标志直径d 轧扁厚度T不小于节距L1不大于Ι型6.58101214 3.74.25.36.28.0 7595110150170Ⅱ型12 8.0 145表二公称横截面积与公称重量类型标志直径d 公称横截面积mm 2 公称重量，Kg/mΙ型6.58101214 29.545.368.393.3132.7 0.2320.356 0.5360.7331.042Ⅱ型12 97.8 0.768表三力学性能抗拉强度σb Mpa 伸长率δ10 % 冷弯180°（弯心直径=3d）≥580 ≥4.5 受弯曲部位表面不得产生裂纹五、冷轧带肋钢筋GB13788-2000级别代号抗拉强度σbMpa 伸长率不小于% 冷弯180°d弯心直径a公称直径应力松弛σ=0.7σb不小于δ10 δ100 1000H不大于% 10H不大于%CRB550 550 8 -- d=3a -- --CRB650 650 -- 4 -- 8 5CRB800 800 -- 4 -- 8 5CRB970 970 -- 4 -- 8 5CRB1170 1170 -- 4 -- 8 5六、碳素结构钢GB700-88表一拉伸及冲击试验牌号等级拉伸试验冲击试验屈服点σs Mpa 抗拉强度σbMpa 伸长率δ5，% 温度℃V型冲击功（纵向）J钢材厚度（直径），mm 钢材厚度（直径），mm≤16 16~40 40~60 60~100 100~150 >150 ≤16 16~40 40~60 60~100 100~150 >150不小于不小于不小于Q195 -- 195 185 -- -- -- -- 315-390 33 32 -- -- -- -- -- --Q215 A 215 205 195 185 175 165 335-410 31 30 29 28 27 26 -- --B 20 27Q235 A 235 225 215 205 195 185 375-460 26 25 24 23 22 21 -- --B 20 27C 0D -20Q255 A 255 245 235 225 215 205 410-510 24 23 22 21 20 19 -- --B 20 27Q275 -- 275 265 255 245 235 225 490-610 20 19 18 17 16 15 -- --表二冷弯试验牌号试样方向冷弯试验B=2 a 180°钢材厚度(直径), mm≤60 >60~100 >100~200弯心直径dQ195 纵0 ————横0.5 aQ215 纵0.5 a 1.5 a 2 a横a 2 a 2.5 aQ235 纵a 2 a 2.5 a横1.5 a 2.5 a 3 aQ255 2 a 3 a 3.5 aQ275 3 a 4 a 4.5 a七、钢筋搭接焊（搭接长度）钢筋级别焊缝形式搭接长度Ⅰ单面焊双面焊≥8 d ≥4 dⅡ、Ⅲ单面焊双面焊≥8 d ≥4 d注：d为主筋直径（mm），钢筋帮条焊中的帮条长度与钢筋搭接焊中的搭接长度相同，见上表。
钢筋拉伸、弯曲试验
2
2
任选两根钢筋切 取
任选两根钢筋切 取
3
弯曲
2
GB/T 232
4
反向弯曲
1
热轧光圆钢筋 无此项
ห้องสมุดไป่ตู้
YB/T 5126
取样数量及力学性能指标
4.2 热轧带肋钢筋力学性能指标（GB1499.2-2007）
公称 直径 /mm 屈服强度 ReL/MPa 抗拉强度 Rm/MPa 断后伸长率 A/% 不小于 最大力总 伸长率Agt/%
结 束！
热轧带肋钢筋 （GB1499.2-2007）
1.2热轧带肋钢筋牌号
普通热轧带肋钢筋三个牌号： 热轧Hotrolled HRB335
带肋Ribbed 钢筋Bars
HRB400
HRB500
屈服点最小值 （屈服强度）
细晶粒热轧带肋钢筋三个牌号： HRBF335 HRBF400 HRBF500
细晶粒 Fine
注意事项
组批检验规则：（GB1499.2—2007）
钢筋应按批进行检查和验收，每批由同一 牌号、同一炉罐号、同一规格的钢筋组成。 每批重量通常不大于60t。超过60t的部分， 每增加40t（或不足40t的余数），增加一 个拉伸试验试样和一个弯曲试验试样。 允许由同一牌号、同一冶炼方法、同一浇 注方法的不同炉罐号组成混合批，但各炉 罐号含碳量之差不大于0.02%，含锰量之差 不大于0.15%。混合批的重量不大于60t。
牌号
HRB335 HRBF335 HRB400 HRBF400
HRB500 HRBF500
6-25 28-50 6-25 28-50
6-25 28-50
335
455
17
400
钢筋实验取样长度标准
钢筋实验取样长度标准（一）热轧钢筋1、组批规则以同一牌号、同一炉罐号、同一规格、同一交货状态，不超过60 吨为一批。
2、取样方法拉伸检验：任选两根钢筋切取。
两个试样，试样长500mm 。
冷弯检验：任选两根钢筋切取两个试样，试长度按下式计算：L=1.55*(a+d)+140mm式中： L—试样长度a—钢筋公称直径d—弯曲试验的弯心直径；按下表取用钢筋牌号 (强度等级 )HPB235( Ⅰ级 )HRB335HRB400HRB500公称直径 (mm)8 ～ 206 ～2528 ～506 ～2528 ～506 ～ 2528～ 50弯心直径 d1a3a4a4a5a6a7a在切取试样时，应将钢筋端头的 500mm 去掉后再切取。
(二) 低碳钢热轧圆盘条1、组批规则以同一牌号、同一炉罐号、同一品种、同一尺寸、同一交货状态，不超过60 吨为一批。
2、取样方法：拉伸检验：任选一盘，从该盘的任一端切取一个试样，试样长500mm 。
弯曲检验：任选两盘，从每盘的任一端各切取一个试样，试样长200mm 。
在切取试样时，应将端头的 500mm 去掉后再切取。
(三) 冷拔低碳钢丝1、组批规则甲级钢丝逐盘检验。
乙级钢丝以同直径 5 吨为一批任选三盘检验。
2、取样方法从每盘上任一端截去不少于 500mm 后，再取两个试样一个拉伸，一个反复弯曲，拉伸试样长 500mm ，反复弯曲试样长 200mm 。
(四) 冷轧带肋钢筋1、冷轧带肋钢筋的力学性能和工艺性能应逐盘检验，从每盘任一端截去 500mm 以后，取两个试样，拉伸试样长 500mm ，冷弯试样长 200mm 。
2、对成捆供应的 550 级冷轧带肋钢筋应逐捆检验。
从每捆中同一根钢筋上截取二个试样，其中，拉伸试样长 500mm ，冷弯试样长 250mm 。
如果，检验结果有一项达不到标准规定。
应从该捆钢筋中取双倍试样进行复验。
（五）钢筋焊接接头的取样A、取样规定 [ 根据《钢筋焊接及验收规程》(JGJ18-2003)]1、钢筋闪光对焊接头取样规定a 在同一台班内，由同一焊工完成的 300 个同牌号、同直径钢筋焊接接头应作为一批。
