!!!!!!颗粒比拼 深度详解 教你如何直击本质看内存 如何识别ettutt颗粒和原厂major颗粒
内存条辨别真伪有哪些可靠方法
内存条辨别真伪有哪些可靠方法现在市面上的内存条种类繁多,各大品牌厂商也展开激烈竞争,同时也有某些不良商家乘机窜入,生产假冒产品,那么用户买的内存条到手后该如何辨别真假呢?笔者就此文给大家介绍辨别内存条真假的方法。
怎么辨别电脑内存条真假?辨别内存的真假大体可以从四个方面下手:1、贴纸上的型号等参数。
最简单直接的方法应该就是看型号参数,官方正品中的一些型号参数有时是唯一的,或者某些标识符是无法被山寨的,这样我们就可以通过这些来对比下面举个例子:三星黑武士的真货和假货的对比。
这是假货,型号是M379B5273DH0-YK0。
显然假货的型号完全是乱标的,这个对照起来很容易就能辨别出来。
2、PCB外观。
一般各品牌的PCB外观都有各自特点,不会混乱,包括一些很小的细节,细节到某个螺丝或者一道痕一个颗粒标记。
比如4G黑武士的PCB就非常的有特点,双面都是交错排列的8颗粒,而且是窄条。
左边是假货,这PCB显然不是黑武士应该用的,颗粒也是平行排列。
看看左边的假货,是不是和镁光的PCB外观很像呢?3、DRAM颗粒标记。
如果我们懂得不同品牌内存条颗粒标记特点的话,那么这个不失为一种好方法。
看颗粒标记的字体和印刷质量来判断。
准确度也很高,不过对于大众来说这个方法有点难度假货的DRAM芯片上面标记粗糙,比较模糊,有打磨痕迹。
真货的DRAM颗粒上面字体清晰规整,颗粒干净。
4、软件测试信息。
这个只有装上去了才能测出来。
质量差的假货装上去就开不了机或者直接蓝了的也很常见。
AIDA64显示的信息:假货的AIDA64,不显示型号也没有序列号,而且内存电压、时序也不对。
真货的型号、序列号、电压、时序。
GPU-Z SPD页面:假货的CPU-Z也是错误百出。
最后一点就是关于价格了,不要贪小便宜。
网络上一部分也是可靠的,明显低于淘宝均价的肯定有问题。
所以我们购买之前需要了解内存条的官方价格,市场均价,网上自营店售价等等。
补充:内存常见维护保养技巧1.对于由灰尘引起的内存金手指、显卡氧化层故障,大家应用橡皮或棉花沾上酒精清洗,这样就不会黑屏了。

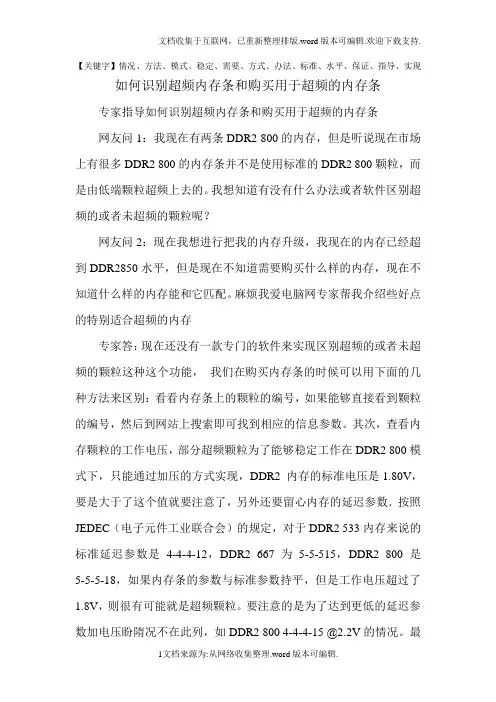

如何识别超频内存条和购买用于超频的内存条精品
【关键字】情况、方法、模式、稳定、需要、方式、办法、标准、水平、保证、指导、实现如何识别超频内存条和购买用于超频的内存条专家指导如何识别超频内存条和购买用于超频的内存条网友问1:我现在有两条DDR2 800的内存,但是听说现在市场上有很多DDR2 800的内存条并不是使用标准的DDR2 800颗粒,而是由低端颗粒超频上去的。
我想知道有没有什么办法或者软件区别超频的或者未超频的颗粒呢?网友问2:现在我想进行把我的内存升级,我现在的内存已经超到DDR2850水平,但是现在不知道需要购买什么样的内存,现在不知道什么样的内存能和它匹配。
麻烦我爱电脑网专家帮我介绍些好点的特别适合超频的内存专家答:现在还没有一款专门的软件来实现区别超频的或者未超频的颗粒这种这个功能,我们在购买内存条的时候可以用下面的几种方法来区别:看看内存条上的颗粒的编号,如果能够直接看到颗粒的编号,然后到网站上搜索即可找到相应的信息参数。
其次,查看内存颗粒的工作电压,部分超频颗粒为了能够稳定工作在DDR2 800模式下,只能通过加压的方式实现,DDR2 内存的标准电压是1.80V,要是大于了这个值就要注意了,另外还要留心内存的延迟参数.按照JEDEC(电子元件工业联合会)的规定,对于DDR2 533内存来说的标准延迟参数是4-4-4-12,DDR2 667为5-5-515,DDR2 800是5-5-5-18,如果内存条的参数与标准参数持平,但是工作电压超过了1.8V,则很有可能就是超频颗粒。
要注意的是为了达到更低的延迟参数加电压盼隋况不在此列,如DDR2 800 4-4-4-15 @2.2V的情况。
最后,要是经济情况较好的话,可以用购买著名品牌的高端产品,这样更好些。
如果你要长期使用内存条,我们都是不推荐用户超频的,超频对内存颗粒的伤害是非常大的。
目前市场上大品牌推出的一些高端产品,比如威刚的红龙系列,宇瞻的黑豹系列等,如果超频的话都可以弄到超到DDR2 800似上,但是对于内存颗粒来说,我们不能完全保证每条内存的超频达到这个程度,能不能达到这个效果。

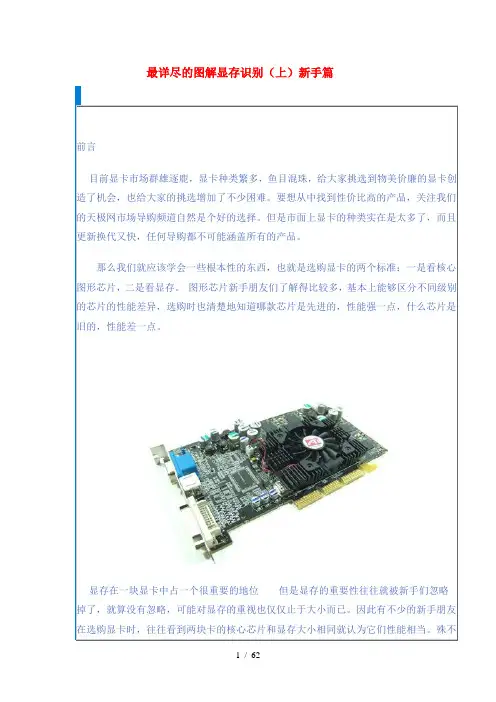

最详尽的图解显存识别
最详尽的图解显存识别(上)新手篇前言目前显卡市场群雄逐鹿,显卡种类繁多,鱼目混珠,给大家挑选到物美价廉的显卡创造了机会,也给大家的挑选增加了不少困难。
要想从中找到性价比高的产品,关注我们的天极网市场导购频道自然是个好的选择。
但是市面上显卡的种类实在是太多了,而且更新换代又快,任何导购都不可能涵盖所有的产品。
那么我们就应该学会一些根本性的东西,也就是选购显卡的两个标准:一是看核心图形芯片,二是看显存。
图形芯片新手朋友们了解得比较多,基本上能够区分不同级别的芯片的性能差异,选购时也清楚地知道哪款芯片是先进的,性能强一点,什么芯片是旧的,性能差一点。
显存在一块显卡中占一个很重要的地位但是显存的重要性往往就被新手们忽略掉了,就算没有忽略,可能对显存的重视也仅仅止于大小而已。
因此有不少的新手朋友在选购显卡时,往往看到两块卡的核心芯片和显存大小相同就认为它们性能相当。
殊不知显存的性能指标不仅仅是容量而已,显存其他的参数对显卡性能的影响有时并不比芯片低,同一图形芯片,采用的显存不同,可能导致性能上的巨大差异,两块芯片和显存大小相同的显卡,性能可能相差整整一大截!因此,要挑到好的显卡,首先要从学会看显存开始。
显存的封装形式认识显存,先从它的外观开始。
目前市面上常见的显存有两种外观:TSOP封装的显存颗粒TSOP封装编号规律BGA封装的编号规律无论TSOP的还是BGA的,上面的同一编码所代表的意义是一样的。
对于表示容量的两位代码,64、66表示64MBits(8MB),28=128Mbits,56、57=256Mbits,12=512Mbits,1G=1GBits。
接着两位表示位宽的代码意义也不难理解,16表示16位,32就表示32位。
表示时钟周期的两位(或一位)代码也很好理解,4表示4ns,5表示5ns,25、28、36分别表示2.5ns、2.8ns和3.6ns,简而言之你看到的数字是一个的话那么时钟周期就是那个,两个的话就在中间加个小数点。
内存条如何区分
内存条如何区分与DDR相比,DDR2最主要的改进是在内存模块速度相同的情况下,可以提供相当于DDR内存两倍的带宽。
下面店铺就为大家介绍一下关于内存条的区分方法吧,欢迎大家参考和学习。
图1就是三代内存的全家照,从上到下分别是DDR3、DDR2、DDR。
大家牢牢记住它们的样子,因为后面的内容会提到这幅图。
图1红圈圈起来的就是我们说的防呆缺口,目的是让我们安装内存时以免插错。
我们从图1可以看见三代内存上都只有一个防呆缺口,大家注意一下这三个卡口的左右两边的金属片,就可以发现缺口左右两边的金属片数量是不同的。
比如DDR 内存单面金手指针脚数量为92个(双面184个),缺口左边为52个针脚,缺口右边为40个针脚;DDR2 内存单面金手指120个(双面240个),缺口左边为64个针脚,缺口右边为56个针脚;DDR3内存单面金手指也是120个(双面240个),缺口左边为72个针脚,缺口右边为48个针脚。
芯片封装:浓缩是精华在不同的内存条上,都分布了不同数量的块状颗粒,它就是我们所说的内存颗粒。
同时我们也注意到,不同规格的内存,内存颗粒的外形和体积不太一样,这是因为内存颗粒“包装”技术的不同导致的。
一般来说,DDR内存采用了TSOP(Thin Small Outline Package,薄型小尺寸封装)封装技术,又长又大。
而DDR2和DDR3内存均采用FBGA(底部球形引脚封装)封装技术,与TSOP相比,内存颗粒就小巧很多,FBGA封装形式在抗干扰、散热等方面优势明显。
TSOP是内存颗粒通过引脚(图2黄色框)焊接在内存PCB上的,引脚由颗粒向四周引出,所以肉眼可以看到颗粒与内存PCB接口处有很多金属柱状触点,并且颗粒封装的外形尺寸较大,呈长方形,其优点是成本低、工艺要求不高,但焊点和PCB的接触面积较小,使得DDR 内存的传导效果较差,容易受干扰,散热也不够理想。
FBGA封装把DDR2和DDR3内存的颗粒做成了正方形(图3),而且体积大约只有DDR内存颗粒的三分之一,内存PCB上也看不到DDR内存芯片上的柱状金属触点,因为其柱状焊点按阵列形式分布在封装下面,所有的触点就被“包裹”起来了,外面自然看不到。
轻松识别DDR内存颗粒编号
轻松识别DDR内存颗粒编号!现在DIY爱好者们在帮朋友或者是自已攒机的时候,往往会选择性价比最高的内存,呵呵,DDR内存就是目前最好的选择了。
可是DDR到底是什么呀?(我倒~~~)DDR顾名思义就是双倍速率同步动态随机存储器,通常简称其为DDR。
由于它在时钟触发沿的上、下沿都能够进行数据传输,所以在相同的总线频率下DDR内存具有更高的数据带宽。
DDR与SDRAM在外观上没什么太大的差别,二者具有相同的长度与同样的管脚距离。
但是,DDR内存具有184只管脚,比传统的SDRAM多16只,这些管脚主要包含了新的阀门控制、电源、时钟、和接地等信号接口。
(明白什么是DDR了吧!)既然我们现在已经知道了DDR为何物了,那么我们就开始选够吧。
可是目前市场上充斥着很多假冒名牌内存,以低容量内存冒充高容量,以低速内存冒充高速度内存的情况时有发生,为了能让哪些刚入门的DIYer们在够机的时候作一个明白白的消费者,我特地教给你们一手,如何从内存芯片的编号上识别那些识别假冒内存,不让JS的奸计得成!一般方法是看SPD芯片中的信息和内存芯片上的编号,由于SPD芯片内的信息是内存的技术规范,因此一般用户在柜台购买内存时是看不到的,所以用户只能依靠内存颗粒上的编号来识别。
由于各生产厂家的内存编号不近相同,因此下面我们就举例说明内存编号上代表的信息。
现代DDR内存:随着各大内存和主板厂商的跟近,使得我们有理由相信DDR的时代终于来临了。
既然DDR内存已经下滑到传统的SDRAM价格水平,支持DDR的主板芯片组技术日益成熟,那我们就没有理由去买一台配备SDRAM的ATHLON计算机。
双倍速传输速率的SDRAM在Geforce2、Geforce3、RADEON等显卡上应用也已经快2年了,并得到了大家的认可。
HY作为SDRAM的颗粒生产大厂自然早已加入了DDR的生产行列,但是我们对其颗粒编号的认识还是很模糊的,下面我们就来给大家介绍介绍HY颗粒编号的秘密。
!!!!!!颗粒比拼深度详解教你如何直击本质看内存如何识别ettutt颗粒和原厂major颗粒
颗粒比拼深度详解教你如何直击本质看内存如何识别ettutt颗粒和原厂major颗粒内存芯片比闪存芯片更加混乱,今天笔者就像大家介绍一些,市场上主流内存颗粒种类和他们的差别。
原厂颗粒与白片的区别总的来看,内存颗粒分为原厂(major brand或者简称major,打印芯片原厂商标)/白片(大多数只打最下面一行小序号,少数不打字)/次品(downgraded,一般不会打字)。
其中所谓“白片”又可以细分为ett、utt以及其他更差的等级。
在正规市场上交易的一般就是major、ett、utt这几种。
那么major、ett、utt究竟是什么样的概念呢?大家都知道,内存芯片是晶圆经过切割封装后的产物。
内存芯片厂商一般把这个任务放在封测厂做,在封装后立即进行测试。
封测厂可能是厂商自己的,也可能是外包的。
在一整个晶圆进行切割封装之前,要先进行基本的电性测试,看看晶圆的质量是否较差,或者晶圆的某些区域有潜在缺陷。
那些较差的晶圆,或者晶圆上较差的区域,在切割封装后就会成为utt/ett颗粒。
但由于后续测试费用其实很贵,不做或者少做后续测试可以省很多钱,成本就低了,另外还有个好处就是其中可能有“神颗粒”就是所谓“超频极品”,这样所谓“价廉物美”可以吸引内存条厂商来买。
晶圆utt名字是untested就是未经测试,但实际上最基本的物理测试还是做的,而ett名为effectively tested,就是通过有效性测试的颗粒,测试工序比utt多了不少,质量也要强不少。
但是它们都没有经过原厂major颗粒那样的严酷测试。
原厂颗粒一般要在测试时通过物理条件来模拟颗粒在恶劣环境下长时间工作几年老化以后的情况(但不会使颗粒真的老化),能通过这种测试的颗粒当然能够保证长时间使用的稳定性。
只有这样的颗粒,才有资格打上原厂标。
所以,如果要论质量,不用说都知道major>ett>utt。
当然,这里的质量和超频无关。
现货内存与期货内存的区别来看两张dramexchange上的内存现货/期货价格图:上边是现货下边是期货图中标明频率的是major芯片,标ett的是ett或者utt芯片。
电脑内存条如何区分识别
电脑内存条如何区分识别
内存是电脑的一个临时存储器,如何正确区分内存条十分有必要,下面店铺整理了解决电脑内存条区分识别的方法,希望能帮到大家O(∩_∩)O哈哈~
电脑内存条区分识别的方法
1.现在的内存条分为三代,从上到下分别是DDR、DDR2、DDR3,不管是台式机还是笔记本想要了解内存条的数据都可以从其外面贴的代码看出:256M表示内存大小、PC2表示DDR2代、4200S表示带宽、1R*16表示每个内存条有16个内存颗粒;
2.虽然从内存条代码中可以看出是几代内存的,但每次都需要将主机打开取出内存条,操作上就不方便;
3.可以从电脑本身入手,打开360安全卫士,点击右下角有个“更多”,出现一个驱动大师,点击下载
4.下载完成后,会在桌面生成一个360驱动大师,双击进入点击硬件信息
5.在基本硬件展示里,只需要查看内存的信息就可以了,内存容量4G、威刚3代内存条、1600MHZ频率;
台式机拆内存条比较方便,可以直接带到店里换,当然也可以用手机拍下参数;笔记本拆卸比较麻烦,建议拿到电脑店让专业人士操作更换。
看外表怎么辨别内存条的大小
看外表怎么辨别内存条的大小很多人走知道怎么通过电脑查看内存条的大小,那么你知道怎样看外表辨别内存条的大小。
不知道的话跟着店铺一起来学习了解看外表辨别内存条的大小的方法。
怎样看外表辨别内存条的大小内存条可以通过查看内存颗粒的型号来确认其容量大小。
下面就以几个大厂的内存颗粒编码规则为例来说明内存容量的辨识方法。
三星内存颗粒目前使用三星的内存颗粒来生产内存条的厂家非常多,在市场上有很高的占有率。
由于其产品线庞大,所以三星内存颗粒的命名规则非常复杂。
三星内存颗粒的型号采用一个16位数字编码命名的。
这其中用户更关心的是内存容量和工作速率的识别,所以我们重点介绍这两部分的含义。
编码规则:K 4 X X X X X X X X - X X X X X主要含义:第1位——芯片功能K,代表是内存芯片。
第2位——芯片类型4,代表DRAM。
第3位——芯片的更进一步的类型说明,S代表SDRAM、H代表DDR、G代表SGRAM。
第4、5位——容量和刷新速率,容量相同的内存采用不同的刷新速率,也会使用不同的编号。
64、62、63、65、66、67、6A代表64Mbit的容量;28、27、2A代表128Mbit的容量;56、55、57、5A 代表256Mbit的容量;51代表512Mbit的容量。
第6、7位——数据线引脚个数,08代表8位数据;16代表16位数据;32代表32位数据;64代表64位数据。
第11位——连线“-”。
第14、15位——芯片的速率,如60为6ns;70为 7ns;7B为7.5ns (CL=3);7C为7.5ns (CL=2) ;80为 8ns;10 为10ns (66MHz)。
知道了内存颗粒编码主要数位的含义,拿到一个内存条后就非常容易计算出它的容量。
例如一条三星DDR内存,使用18片SAMSUNG K4H280838B-TCB0颗粒封装。
颗粒编号第4、5位“28”代表该颗粒是128Mbits,第6、7位“08”代表该颗粒是8位数据带宽,这样我们可以计算出该内存条的容量是128Mbits(兆数位) × 16片/8bits=256MB(兆字节)。
超详细!搞懂内存条颗粒频率时序,附DDR4内存条推荐
超详细!搞懂内存条颗粒频率时序,附DDR4内存条推荐展开全文本内容来源于@什么值得买APP,观点仅代表作者本人|作者:电脑叫兽一、读懂内存命名很多电脑小白在看到内存名字的时候都一脸懵逼,一长串的名字只能看懂品牌名。
后面的“DDR4、3200”等参数,根本看不懂。
我们以芝奇皇家戟这根内存为例,其名为“芝奇皇家戟DDR4 3600 32GB”。
“芝奇”相信大家都知道,是这根内存条的名字。
“皇家戟”则是芝奇品牌下的一个系列,除了“皇家戟”之外,还有“幻光戟”、“焰光戟”等。
不一样的系列命名,不同的系列名称也代表着不同的市场定位。
“DDR4”的意思是第四代DDR内存,选购内存时要选择跟主板内存接口类型相同的内存,DDR3内存与DDR4内存的接口是不一样的。
像“2666”、“3000”、“3200”等数字,代表着内存频率,单位为MHz。
数字越大,代表着内存速度越快,性能也就越高。
最后的“xx GB”,代表内存的容量。
二、内存跟硬盘的差别上面我们了解完内存了,可能还会有很多人有疑问。
为什么一块500GB的固态硬盘卖五六百,而一根16GB的内存条也能卖五六百?2.1 原理上的区别内存,即内部存储器。
内存是计算机系统中硬盘数据和CPU数据交换的中转站,属于临时存储器。
内存上的电容是会缓慢放电的,放电到一定程度就会导致数据发生变化,这也是关机断电后会导致内存中数据丢失的原因。
而硬盘,属于外出存储器,它可以长期的存储数据,不受断电的影响,存储容量大。
2.2 功能上的区别在功能上,我们可以把内存条看成一个连接CPU与硬盘的“中介”。
比如我们打开Photoshop这款软件,首先是内存从硬盘中读取Photoshop这款软件的文件,写入到硬盘当中。
因为内存的读写速度要比硬盘快的多,所以CPU会跟内存进行数据的交换,而不是跟硬盘进行数据交换。
2.3 速度上的区别下图是同一台电脑硬盘跟内存的读写速度跑分图,图上可以看到内存的读写性能是硬盘的二三十倍。
怎样识别内存条的质量
怎样识别内存条的质量当今科技高速发展,高科技的东西不断的产出一款款让我们眼花缭乱,我们又该如何去看出这些商品的好坏优劣呢?那么怎样识别内存条的质量?现在店铺就教大家用你的火眼金晶看出内存条的质性性能与真假。
怎样识别内存条的质量第一招:内存颗粒最重要首先,颗粒本身品质的好坏对内存模组质量的影响几乎是举足轻重的。
一颗优秀的颗粒就像待嫁的姑娘一样必须具备“名门之后”和“身家清白”两点条件。
所谓“出身名门” 就是必须是名牌大厂的内存颗粒。
虽然使用名牌大厂的内存颗粒并不一定代表内存模组就是优秀,但采用不知名品牌的内存颗粒显然是不会有出色表现。
目前知名的内存颗粒品牌有HY(现代)、Samsung(三星)、Winbond(华邦)、Infineon(英飞凌)、Micron(美光)等。
在名牌大厂的FAB里,在严苛的条件(恒温、恒湿,不得断水、断电)下,经过长达数个月的物理、化学、光电反应后,一块合格的晶圆硅片才得以顺利诞生。
然后经过严谨细密的高分子切割,只保留效能质量最好的中间精华部分。
接着对这些优中选精的“精华”进行封装。
接下来原厂会对封装好的颗粒进行严格的测试。
在原厂测试中,测试设备按程序需进行完整的测试流程,耗时600~800秒,测试温度为-10~+85摄氏度。
这段测试流程可以很好地保证颗粒的兼容性(颗粒兼容性决定了内存的兼容性)和耐用性(颗粒耐用性决定了内存的超频能力和使用寿命)。
由于芯片级测试设备是非常昂贵的,并且其寿命根据工作时间来计算,通常都以秒为单位。
所以测试流程对于生产成本有很大影响。
直到测试合格,颗粒才被允许被打上代表着质量和品质的原厂Mark。
直到这里这颗“名门闺秀”才算正式诞生。
而所谓“身家清白”就是要保证颗粒的标志和所代表的品质一致。
因为一些不法商家常常将所谓OEM内存颗粒(来源于上文提到晶元硅片的边角料以及没有通过原厂测试的次级品颗粒)改换原厂标志冒充“名门闺秀”。
我们通过仔细观察颗粒上原厂标志是否清晰、是否有磨过的痕迹来辨别真伪。
教你辩识别内存颗粒
?封装堆栈,空白=普通;S=Hynix;K=M&T;J=其它;M=MCP(Hynix);MU=MCP(UTC),上述内存为空白,代表是普通封装堆栈。
?封装原料,空白=普通;P=铅;H=卤素;R=铅+卤素。该内存为普通封装材料。
美光MT-5BC和MT-5BG
美光(Micron)作为世界第二大内存颗粒制造商,其产品却在国内极少现身。这是因为美光很少将自己的内存颗粒卖给其他内存品牌,其极品颗粒一直是专供自家DIY品牌Crucial使用。目前市场上美光的内存颗粒主要有MT-5BC和MT-5BG两个型号,其中MT-5BC的超频性能更优秀一些。镁光的内存颗粒有非常明显的特点,在芯片的两端分别有个半圆形的缺角,独特的外形让人很容易辨认。
一、内存颗粒巡礼
1、内存颗粒介绍 ຫໍສະໝຸດ 相对于市面上越来越多的内存品牌,内存颗粒的生产厂商要显得少了很多,目前主要有三星(SAMSUNG)、现代(Hynix)、英飞凌(Infi neon)、美光(Micron)、勤茂(TwinMOS)、南亚(NANYA)、华邦(Winbond)和茂矽(MOSEL)等等。这些内存颗粒厂商都具有相当实力,其中名列三甲的有三星、现代以及美光。
SPD助你超频一臂之力
在上文中我们了解了SPD芯片的基本功能,那么它的实现原理是怎样的呢?计算机在启动之后,主板BIOS默认会读取SPD中的信息,主板北桥芯片组就会根据这些参数信息来自动配置相应的内存工作时序与控制寄存器,从而可以充分发挥内存条的性能。而当主板BIOS无法从SPD中读取信息或读取错误时,系统便无法启动,此时用户需要手动设置内存的运行参数,这也就给超频玩家有了空子可钻。
教你识别显存颗粒编号
【菜鸟进阶】必读猛文---【教你识别显存颗粒编号】(包括4870的DDR5显存)【转贴】我个人认为,对显卡的认识至少要延伸到对显存的认识,这样你才能对一个显卡的性能做出较为准确的判断,这是我个人看过的最为全面和最新的显存知识类文章。
所以推荐给大家。
显卡的性能是由GPU(核心)和显存共同决定的,GPU的好坏最关键,最受关注显存却往往被新手朋友所忽视这是一位网友买到的GDDR2版HD3850/GPU-Z截图,GDDR2显存频率低得可怜 ,严重影响HD3850性能发挥真是一个惨痛的教训那么如何看懂显存及颗粒的性能参数呢?本篇主要就是详解这个问题先讲解一下有关显存性能的知识显存速度与显存频率,ns(纳秒)与MHz的换算两者呈倒数关系,不过现在大多数显存都是GDDR3显存,它的等效频率是实际频率的2倍(GDDR4和GDDR2也适用),不特别说明我们平时讲的显存频率都特指等效频率例如本人使用的七彩虹HD3850黄金版512M采用的是GDDR3 1.2NS显存其理论速度换算为实际频率就是1/1.2=0.833GHz=833MHz(即GPU-Z上显示的)一般用软件(GPU-Z,everest等等)看到的显存频率都是它的实际频率,换算成等效频率要乘以2,如上图的换算,我们平时讲的显存频率都特指等效频率另外GDDR5的等效频率是实际频率的4倍,目前采用GDDR5显存的显卡只有HD4870和HD4870X2显存位宽=单颗显存位宽*显存数量...举两个例上图用数字标出GTX280的16颗显存,每颗显存(容量/位宽)64M/32bit,16颗共1G/512bit下载 (182.67 KB)2009-5-19 15:20为了拉开性能差距,GTX260相对于GTX280取掉其中两颗显存,每颗显存64M/32bit,所以GTX260的显存位宽是512bit-32bit*2=448bit,显存容量1024M-64M*2=896M这时候你也许有一个很"妙"的想法,把GTX260空焊的那2颗显存加上去,组成16颗32bit,共512bit,多加两颗显存成本就换来GTX280的性能,那你就想错了,虽然显存位宽字面上看似显存的参数,但是决定显存位宽的却是GPU,因为显存位宽控制器是集成在GPU里面,NV已经将GTX260的核心屏蔽掉64bit显存控制器,所以你再补显存也没有用,显存位宽掌控在NV这个GPU制造商手里显存带宽=显存位宽*显存频率(MHz).显卡性能中最关键的是GPU,而接下来就是显存带宽,这是"第二把手",而最后才是显存容量显存位宽就像河宽,宽度越大流量就越大,GPU交易量就越大显存速度就象水速,水速越大流量就越大,GPU交易量就越大从上面两个模式图可以看出显存带宽犹如一条河,显存位宽是河的宽度,显存频率是河的流速,超显存频率对显存带宽有一定提升,但远没有显存位宽的翻倍来得直爽,这就是大多数玩家极为看重位宽的原因,但是更大的位宽意味着GPU核心面积和晶体管激增,最终成本和功耗难于控制,象512bit的2900XT和GTX280的成本和功耗那都是惊人的这一次ATI的RV770设计非常聪明,256bit节约很多成本,另辟蹊径采用高速GDDR5弥补带宽上不足,事实上只有256bit的HD4870的带宽已经超过了对手GTX260,一种新的显存技术极大的提高显存性能,值得关注带宽计算示例:GTX280 512bit,显存2200MHz,由此算出带宽=512bit*2.2GHz=1126.4Gb/s=(1126.4GB/s)/8=141GB/s9800GTX+ 256bit,显存2200MHz,由此算出带宽=256bit*2.2GHz=563.2Gb/s=(563.2GB/s)/8=70GB/s(注意:1MB=8Mbit,1GB=8Gb,1个大B等于8个小b,所以结果除以8,例如宽带2M,这里的2M就是2Mb=2M/8=256KB,所以我们下载速度也就200KB/s左右)显存带宽越大,GPU与显存瞬间数据交易量越大,GPU就发挥越充分我们平时对大位宽的追求及超显存频率 ,殊途同归都是"想方设法加大显存带宽",从而提升显卡性能,这是相当有效的了解了影响显存性能的参数以后再来看看显存的封装方式TSOP的全名为"Thin Small Outline Package"即"薄型小尺寸封装",它在显存芯片的周围做出引脚,焊点和PCB板的接触面积较小,使得芯片向PCB 板传热就相对困难.而且TSOP封装的显存超过一定频率后,会产生较大的信号干扰和电磁干扰,目前已被淘汰FBGA封装:是一种在底部有焊球的面阵引脚结构,使封装所需的安装面积接近于芯片尺寸,可以使显存在体积不变的情况下显存容量提高2-3倍,与TSOP相比,具有更小的体积,更好的散热性能和电性能------------ -显存颗粒编号解析(猛文)------------三星显存重点掌握内容类型:J表示GDDR3,U表示GDDR4,N表示GDDR2单颗容量:51或52表示512Mb=64M,55或56表示256Mb=32M(换算如前面所述:1个大B等于8个小b)(记忆要决:51,52数字小但容量大;55,56数字大但容量小)单颗位宽:32表示32位,16表示16位功耗等级:J表示高功耗版,C表示普通功耗版,L表示低温低功耗版显存速度:08表示0.8ns速度(中间想象成1个小数点).比较特殊的有:1A 表示1.0ns,1B表示0.95ns,7A表示0.77ns,07表示0.7ns---------------------------------------------------奇梦达显存重点掌握内容电压:18表示1.8V,25表示2.5V类型:H表示GDDR3,T表示GDDR2单颗容量:512表示512Mb=64M,256表示256Mb=32M,1G表示1Gb=128M单颗位宽:32表示32位,16表示16位显存速度:10表示1.0ns,比较特殊的-XP介于1.4ns-1.2ns注意:GDDR5显存不再强调ns,转而直接用MHz来标识---------------------------------------------------现代显存重点掌握内容类型:5R表示GDDR3,5F表示GDDR4,5P表示GDDR2单颗容量:12或11表示512Mb=64M,57或56表示256Mb=32M,1G表示1Gb=128M单颗位宽:32表示32位,16表示16位显存速度:11表示1.1ns本文至此结束,的确是一篇值得学习的好文。
教你认识内存条看懂内存条
教你认识内存条看懂内存条上一篇:硬盘选购小常识收录日期:2005-10-21 8:14:23我们平常所说的“内存”大都是指“内存条”。
那么什么是“内存条”呢?常见的“内存条”又有哪些类型呢?1.内存条的诞生当CPU在工作时,需要从硬盘等外部存储器上读取数据,但由于硬盘这个“仓库”太大,加上离CPU也很“远”,运输“原料”数据的速度就比较慢,导致CPU的生产效率大打折扣!为了解决这个问题,人们便在CPU与外部存储器之间,建了一个“小仓库”—内存。
内存虽然容量不大,一般只有几十MB到几百MB,但中转速度非常快,如此一来,当CPU需要数据时,事先可以将部分数据存放在内存中,以解CPU的燃眉之急。
由于内存只是一个“中转仓库”,因此它并不能用来长时间存储数据。
2.常见的内存条目前PC中所用的内存主要有SDRAM、DDR SDRAM、RDRAM、DDR2等四种类型。
曾经主流——SDRAMSDRAM(Synchronous DRAM)即“同步动态随机存储器”。
SDRAM内存条的两面都有金手指,是直接插在内存条插槽中的,因此这种结构也叫“双列直插式”,英文名叫“DIMM”。
目前绝大部分内存条都采用这种“DIMM”结构。
随着处理器前端总线的不断提高,SDRAM已经无法满足新型处理器的需要了,早已退出了主流市场。
今日主流——DDR SDRAMDDR SDRAM(简称DDR)是采用了DDR(Double Data Rate SDRAM,双倍数据速度)技术的SDRAM,与普通SDRAM相比,在同一时钟周期内,DDR SDRAM能传输两次数据,而SDRAM只能传输一次数据。
从外形上看DDR内存条与SDRAM相比差别并不大,它们具有同样的长度与同样的引脚距离。
只不过DDR内存条有184个引脚,金手指中也只有一个缺口,而SDRAM内存条是168个引脚,并且有两个缺口。
根据DDR内存条的工作频率,它又分为DDR200、DDR266、DDR333、DDR400等多种类型:与SDRAM一样,DDR也是与系统总线频率同步的,不过因为双倍数据传输,因此工作在133MHz频率下的DDR相当于266MHz的SDRAM,于是便用DDR266来表示。
如何查看内存颗粒型号
内存的具体品牌和型号是什么令狐采学内存条是由一个PCB电路板上焊接上内存颗粒构成的,电路板只是连接电路的作用,真正内存的大小要看内存颗粒,一条内存条上的单颗粒容量都相同,内存条的容量等于颗粒容量*颗粒数。
通过查验内存颗粒的型号,我们就可以计算出内存的容量。
虽然目前生产内存条的厂商有许多,但能生产内存颗粒、并且能够占领市场的厂家相对来说就不多了,国内市场上主流内存条所用的内存颗粒,主要是一些国际性的大厂所生产。
下面就以几个大厂的内存颗粒编码规则为例来说明内存容量的辨识方法。
三星内存颗粒目前使用三星的内存颗粒来生产内存条的厂家非常多,在市场上有很高的占有率。
由于其产品线庞大,所以三星内存颗粒的命名规则非常复杂。
三星内存颗粒的型号采用一个16位数字编码命名的。
这其中用户更关心的是内存容量和工作速率的识别,所以我们重点介绍这两部分的含义。
编码规则:K 4 X X X X X X X X - X X X X X主要含义:第1位——芯片功能K,代表是内存芯片。
第2位——芯片类型4,代表DRAM。
第3位——芯片的更进一步的类型说明,S代表SDRAM、H 代表DDR、G代表SGRAM。
第4、5位——容量和刷新速率,容量相同的内存采用不同的刷新速率,也会使用不同的编号。
64、62、63、65、66、67、6A代表64Mbit的容量;28、27、2A代表128Mbit 的容量;56、55、57、5A代表256Mbit的容量;51代表512Mbit的容量。
第6、7位——数据线引脚个数,08代表8位数据;16代表16位数据;32代表32位数据;64代表64位数据。
第11位——连线“-”。
第14、15位——芯片的速率,如60为6ns;70为 7ns;7B为7.5ns (CL=3);7C为7.5ns (CL=2) ;80为 8ns;10 为10ns (66MHz)。
知道了内存颗粒编码主要数位的含义,拿到一个内存条后就非常容易计算出它的容量。
内存好不好_关键看颗粒
内存好不好关键看颗粒!镁光颗粒乃超频颗粒!通常人们购买内存最注重的就是其容量频率大小和价格,其次便是品牌和做工等。
性价比成为了人们选购内存的最重要的衡量标准,确实如此,不过如果你想更深入的选购极品内存,那就必须了解内存的颗粒,内存颗粒不但可以决定内存的兼容性稳定性而且更能影响到内存的超频潜力!有时候明明是同一款品牌的产品,它们因为不同颗粒却有着相当大的差异!如大家所熟知的金士顿品牌,其内存采用的颗粒芯片都是由其他厂商所提供,同样的价格却能买到不同体质的内存,所以了解颗粒对内存选购相当重要。
目前市场上各品牌内存使用的内存颗粒主要是由晶圆厂三星Samsung、现代Hynix、镁光Micron、德奇梦达Qimonda、尔必达ELPIDA以及南亚Nanya提供!这些颗粒芯片怎么样识别呢?它们各自的特点是什么呢?不用着急,下面小编就带大家一一了解,在了解完之后小编还要对大家熟知的金士顿及海盗船内存使用的颗粒进行解析,相信对大家今后内存选购有一定的帮助!主流常见颗粒介绍--最大众的现代Hynix相信大家对HY颗粒并不陌生,许多知名品牌内存都有使用现代颗粒,如金士顿、超胜、威刚等等!现代在全球内存颗粒市场的市场份额达到了16.6%,是业内第二大晶圆厂商。
HY颗粒也是国内最主流的内存颗粒之一,其出产的Y5颗粒在兼容性及超频能力上相当不错,所以在口碑上也非常不错。
下面我们来仔细分析下现代颗粒编号,如上图所示HY代表现代颗粒5P代表DDR2 SDRAMS代表采用了1.8V电压12代表容量及刷新率8代表位宽2代表逻辑BANK数量1代表了接口类型C代表内核版本F代表封装类型P代表无铅(符合RoSH标准)Y5代表DDR2 667 5-5-5选购建议:现代的颗粒被广泛的使用,主要原因是其兼容性与稳定性比较突出,品质方面有一定保证,并且价格还不是很贵适合普通消费者使用!使用现代颗粒的内存品牌:金士顿、现代原厂条、超胜、威刚、创见等主流常见颗粒介绍--大哥级别三星Samsung韩国知名的三星相信说出去没有几个人会不知道吧,三星旗下的颗粒制造业务在全球晶圆厂中也是独占鳌头。
如何查看内存颗粒型号
内存的具体品牌和型号是什么内存条是由一个PCB电路板上焊接上内存颗粒构成的,电路板只是连接电路的作用,真正内存的大小要看内存颗粒,一条内存条上的单颗粒容量都相同,内存条的容量等于颗粒容量*颗粒数。
通过查验内存颗粒的型号,我们就可以计算出内存的容量。
虽然目前生产内存条的厂商有许多,但能生产内存颗粒、并且能够占领市场的厂家相对来说就不多了,国内市场上主流内存条所用的内存颗粒,主要是一些国际性的大厂所生产。
下面就以几个大厂的内存颗粒编码规则为例来说明内存容量的辨识方法。
三星内存颗粒目前使用三星的内存颗粒来生产内存条的厂家非常多,在市场上有很高的占有率。
由于其产品线庞大,所以三星内存颗粒的命名规则非常复杂。
三星内存颗粒的型号采用一个16位数字编码命名的。
这其中用户更关心的是内存容量和工作速率的识别,所以我们重点介绍这两部分的含义。
编码规则:K 4 X X X X X X X X - X X X X X主要含义:第1位——芯片功能K,代表是内存芯片。
第2位——芯片类型4,代表DRAM。
第3位——芯片的更进一步的类型说明,S代表SDRAM、H代表DDR、G代表SGRAM。
第4、5位——容量和刷新速率,容量相同的内存采用不同的刷新速率,也会使用不同的编号。
64、62、63、65、66、67、6A代表64Mbit的容量;28、27、2A代表128Mbit的容量;56、55、57、5A代表256Mbit的容量;51代表512Mbit的容量。
第6、7位——数据线引脚个数,08代表8位数据;16代表16位数据;32代表32位数据;64代表64位数据。
第11位——连线“-”。
第14、15位——芯片的速率,如60为6ns;70为7ns;7B为7.5ns (CL=3);7C为7.5ns (CL=2) ;80为8ns;10 为10ns (66MHz)。
知道了内存颗粒编码主要数位的含义,拿到一个内存条后就非常容易计算出它的容量。
cpuz怎么看内存颗粒
cpuz怎么看内存颗粒有用户朋友说,买电脑内存的时候担心颗粒跟不上,怎么办?别担心,店铺整理了有关cpuz怎么看内存颗粒的内容,希望对你有帮助。
我是打算还买记忆的2G内存,但是担心颗粒数对不上,还担心颗粒的生产厂家不一样,会有兼容问题,如果对不上是不是不能组成双通道了?EVEREST测得的内存信息项目数据内存模块模块名称 Ramaxel Tech. RMT1950MD58E8F1333序列号 411AC829h (700979777)制造日期第25周 / 2011模块容量 2 GB (1 rank, 8 banks)模块类型 SO-DIMM存取类型 DDR3 SDRAM存取速度 DDR3-1333 (667 MHz)模块位宽 64 bit模块电压 1.5 V错误检测方式无DRAM 制造商 Micron内存计时@ 666 MHz 9-9-9-24 (CL-RCD-RP-RAS) / 33-107-4-10-5-5 (RC-RFC-RRD-WR-WTR-RTP)@ 592 MHz 8-8-8-22 (CL-RCD-RP-RAS) / 30-95-4-9-5-5 (RC-RFC-RRD-WR-WTR-RTP)@ 518 MHz 7-7-7-19 (CL-RCD-RP-RAS) / 26-83-4-8-4-4 (RC-RFC-RRD-WR-WTR-RTP)@ 444 MHz 6-6-6-16 (CL-RCD-RP-RAS) / 22-72-3-7-4-4 (RC-RFC-RRD-WR-WTR-RTP)@ 370 MHz 5-5-5-14 (CL-RCD-RP-RAS) / 19-60-3-6-3-3 (RC-RFC-RRD-WR-WTR-RTP)内存模块特性Auto Self Refresh 支持Extended Temperature Range 支持Extended Temperature Refresh Rate 不支持On-Die Thermal Sensor Readout 不支持而且,内存颗粒只有通过内存条上的编码才可以识别不可以通过软件测试出来,但内存的品牌可以通过CPUZ看出SPD的内存型号上NT2GC64B88B0NS-CG, 里面的64是不是64bit的意思,也就是说是8颗粒的内存条?我想升级内存,网购了一根,刚到手还没插,标贴上面的是M2S2G64CB88B5N-CG, 是个单面4颗粒,双面8颗粒的内存。
ssd深度选购教你如何看颗粒
占成本85% SSD深度选购教你如何看颗粒我们前不久对固态硬盘的两大核心之一的主控制器进行了详细的解读和选购指导,今天我们继续拿出另外一个核心:NADA FLash颗粒进行之外的解读,这个占据了固态硬盘至少85%成本的原件,秘密有多深呢?占成本85% SSD深度选购教你如何看颗粒其实最早固态硬盘进入国内市场的时候,如果你希望通俗易懂的告诉别人SSD到底是什么,你也可以说它就是一个超大的而且能够当硬盘用的优盘!其实这也不是全错,和优盘一样同样适用NADA FLash颗粒做为容量储存的戒指,颗粒对于整个固态硬盘的重要性并不差于主控,今天的文章我们也将对SSD颗粒进行概括讲解,希望能够对象进一步了解固态硬盘的朋友起到帮助。
85%成本不可轻视85%成本不可轻视如果说主控是衡量一款固态硬盘的技术反面,那么颗粒就代表着产品的用料诚意度。
颗粒逐渐被厂商和用户所重视,也是由于SSD市场的成熟以及为了达到普及效果,从种类到技术分层也让颗粒的话题越来越受到关注,我们今天文章的用意也是将一些扑朔迷离的问题进行定论,从而对于我们的选购起到指引和帮助。
颗粒是固态硬盘负责容量和传输的介质,在这一方面上与优盘产品是相同的,从外观上看,颗粒占据了整个固态硬盘内部70%左右的空间,其同样做为成本技术,根据厂商的用料不同,成为了固态硬盘内部核心材料。
颗粒的分类说到成本,颗粒的发展也能够从价格表现出来,对于消费级市场来讲,从最早也是最好的SLC NADA Flash颗粒,到普及范围最广的MLC颗粒,最后到成本最低也是最具争议的TLC颗粒。
消费级市场已经很少见到的SLC闪存颗粒价格影响着最大的利弊就是性能,其次是寿命,颗粒的寿命的统计方法为P/E值,从SLC到TLC,P/E值从5000次削减到了1500次,而P/E值的具体计算方法也一直没有被消费者所看清。
通过了测试的颗粒使用激光蚀刻打上原厂标成本和性能二选一为了迎合市场,提高固态硬盘的普及速度,颗粒的发展也是在将成本进一步的降低,消费者买的起之后才能在谈技术、性能,牺牲性能和寿命,来降低成本是发展节奏。
怎么看内存条频率
怎么看内存条频率篇一:如何查看内存条的大小当你拿到一条内存的时候,能看出它的容量吗?虽然我们可以把它插到机器上测试出来,但对于一个内行人来说,看一眼就能知道内存条的大小显然是有意义的,并且并不难做到。
通过查验内存颗粒的型号,我们就可以计算出内存的容量。
虽然目前生产内存条的厂商有许多,但能生产内存颗粒、并且能够占领市场的厂家相对来说就不多了,国内市场上主流内存条所用的内存颗粒,主要是一些国际性的大厂所生产。
下面就以几个大厂的内存颗粒编码规则为例来说明内存容量的辨识方法。
三星内存颗粒目前使用三星的内存颗粒来生产内存条的厂家非常多,在市场上有很高的占有率。
由于其产品线庞大,所以三星内存颗粒的命名规则非常复杂。
三星内存颗粒的型号采用一个16位数字编码命名的。
这其中用户更关心的是内存容量和工作速率的识别,所以我们重点介绍这两部分的含义。
编码规则:K4某某某某某某某某-某某某某某主要含义:第1位——芯片功能K,代表是内存芯片。
第2位——芯片类型4,代表DRAM。
第3位——芯片的更进一步的类型说明,S代表SDRAM、H代表DDR、G代表SGRAM。
第6、7位——数据线引脚个数,08代表8位数据;16代表16位数据;32代表32位数据;64代表64位数据。
第11位——连线“-”。
第14、15位——芯片的速率,如60为6n;70为7n;7B为7.5n(CL=3);7C为7.5n(CL=2);80为8n;10为10n(66MHz)。
注:“bit”为“数位”,“B”即字节“byte”,一个字节为8位则计算时除以8。
关于内存容量的计算,文中所举的例子中有两种情况:一种是非ECC内存,每8片8位数据宽度的颗粒就可以组成一条内存;另一种ECC内存,在每64位数据之后,还增加了8位的ECC校验码。
通过校验码,可以检测出内存数据中的两位错误,纠正一位错误。
所以在实际计算容量的过程中,不计算校验位,具有ECC功能的18片颗粒的内存条实际容量按16乘。
