bm702雷达液位计操作手册
雷达液位计说明书
雷达液位计说明书一、产品介绍雷达液位计是一种使用雷达技术来测量液体或固体物料水平的高精度仪器。
本款雷达液位计采用先进的微波信号处理技术，能够在复杂的工业环境下实现准确可靠的液位测量，并具有高度的稳定性和耐用性。
二、产品特点1. 高精度测量：雷达液位计采用高频微波信号进行测量，能够实现毫米级别的液位测量精度，确保测量结果的准确性。
2. 广泛适用性：对于各种不同介质的液体和固体物料，雷达液位计都能够提供可靠的测量结果，包括腐蚀性、易燃易爆等特殊介质。
3. 高度稳定性：在工业环境中，雷达液位计具有卓越的稳定性，可以应对震动、温度变化等外部干扰，保证长期稳定的液位测量。
4. 远距离测量：雷达液位计可以实现数百米范围内的液位测量，适用于各种高液位或深井液位测量需求。
5. 可编程参数：用户可以根据实际需求，通过设定参数来满足不同场景下的液位测量要求，提高测量灵活性。
三、产品组成1. 主机单元：包含微波发射器、接收器和信号处理器，负责发射和接收微波信号，并对信号进行处理和分析。
2. 天线单元：用于发射和接收微波信号，通常采用小型天线或角锥天线，具有较强的抗干扰能力。
3. 显示屏：用于显示液位测量结果和相关参数设置，通常采用高清液晶显示屏，支持多种语言显示。
4. 输配电单元：负责提供电源和接口连接，可根据实际需求选择交流或直流电源供应。
四、安装与使用1. 安全注意事项：在安装和使用雷达液位计时，请务必遵守国家和地方的安全规定，确保操作人员的安全。
2. 安装位置选择：选择安装位置时，请考虑液位计的工作范围、物料特性、环境温度等因素，并确保天线单元与液位测量区域之间的视线畅通。
3. 安装步骤：a. 将主机单元固定在安全的位置，并确保与天线单元之间的电缆连接牢固可靠。
b. 将天线单元安装在需要测量液位的容器或管道上方，保持合适的安装角度，并使用紧固装置固定。
c. 连接输配电单元，并根据实际需求进行电源供应和信号连接。

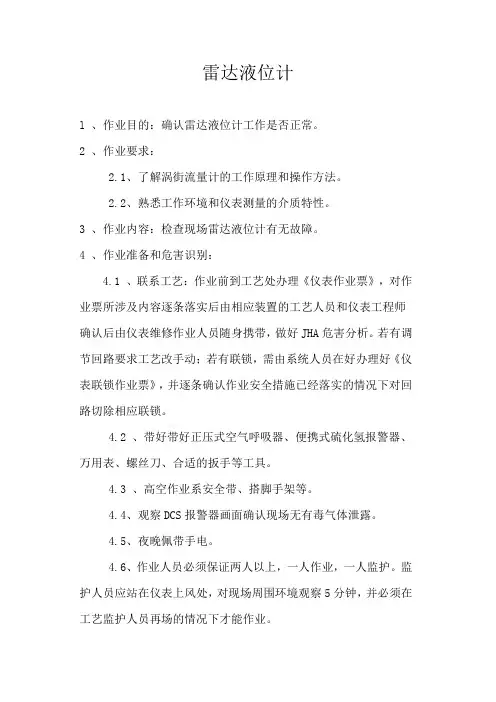

雷达液位计作业指导书
雷达液位计l 、作业目的：确认雷达液位计工作是否正常。
2 、作业要求：2.1、了解涡街流量计的工作原理和操作方法。
2.2、熟悉工作环境和仪表测量的介质特性。
3 、作业内容：检查现场雷达液位计有无故障。
4 、作业准备和危害识别：4.1 、联系工艺：作业前到工艺处办理《仪表作业票》，对作业票所涉及内容逐条落实后由相应装置的工艺人员和仪表工程师确认后由仪表维修作业人员随身携带，做好JHA危害分析。
若有调节回路要求工艺改手动；若有联锁，需由系统人员在好办理好《仪表联锁作业票》，并逐条确认作业安全措施已经落实的情况下对回路切除相应联锁。
4.2 、带好带好正压式空气呼吸器、便携式硫化氢报警器、万用表、螺丝刀、合适的扳手等工具。
4.3 、高空作业系安全带、搭脚手架等。
4.4、观察DCS报警器画面确认现场无有毒气体泄露。
4.5、夜晚佩带手电。
4.6、作业人员必须保证两人以上，一人作业，一人监护。
监护人员应站在仪表上风处，对现场周围环境观察5分钟，并必须在工艺监护人员再场的情况下才能作业。
5 、作业方法：5.1、液位无指示的检查处理方法：5.1.1、检查电源是否与铭牌相符、电源极性是否正确及检查接线端子是否接好。
5.1.2、对比度是否正常，若对比度正常则显示模块损坏，更换备件。
5.1.3、输出电流是否在3.6-22mA之间，若不在，则电子模块故障，更换备件。
5.2、液位显示不准的检查处理方法：5.2.1、检查参数基本设置，以E+H雷达液位计为例，重点检查罐体形状、介质状态、介电常数、空标、满标等参数是否设置正确。
5.2.2、若知道实际液位可做干扰抑制设置。
5.2.3、对液硫、硫磺粉等介质应首先考虑是否探头被污染，清洁探头。
5.2.4、条件允许的情况下，可拆出对准附近墙壁，测量到墙壁的距离，以判断其测量是否准确。
5.2.5、如有报警代码，可以根据代码查说明书，排除故障。
6、检查与验收：6.1、确保接线端子紧固，观察仪表指示正常无误，报警和故障消除后，对需要保温的现场对仪表保温进行恢复，对现场场地进行清理。
液位计操作说明
液位计操作说明液位计是一种用于测量容器内液体或粉末的位置和高度的仪器。
它在各种工业领域中应用广泛，并为操作人员提供了准确的液位信息。
本文将为您提供一份液位计的操作说明，帮助您正确使用并维护液位计。
1. 准备工作在操作液位计之前，您需要确保以下准备工作已完成：1.1 检查液位计的电源是否连接正常，并确保电源电压与液位计的要求相符。
1.2 确保液位计的仪表面板干净，并无灰尘或杂质。
1.3 检查液位计的传感器和探头是否干净，并清理它们以确保准确的测量结果。
2. 液位计操作步骤下面是液位计的操作步骤：2.1 打开液位计电源，等待液位计系统启动。
系统启动所需的时间可能因液位计型号而异，请耐心等待。
2.2 进入液位计主界面，通常液位计会显示容器内液体的高度或百分比。
如果您的液位计具有其他功能，可以根据需要选择相应的功能。
2.3 如有必要，调整液位计的设置以适应不同的液体类型。
例如，如果容器内装有腐蚀性液体或高温液体，您可能需要相应地调整传感器的灵敏度或使用特殊的保护措施。
2.4 对于连续测量的液位计，您可以选择设置报警功能，以便在液位达到预设值时发出警示信号。
2.5 当液位计正常工作时，您可以读取液位计所显示的液位高度或百分比，并做出相应的处理。
请根据实际需要决定如何使用这些数据。
3. 维护与注意事项为了确保液位计的长期可靠工作，您需要注意以下几点：3.1 定期检查液位计的电源连接，确保电源稳定。
3.2 清洁液位计的仪表面板，避免灰尘或杂质影响显示效果。
3.3 定期清洁液位计的传感器和探头，确保它们保持良好的工作状态。
3.4 避免将液位计暴露在腐蚀性气体或液体的环境中，以免损坏液位计的部件。
3.5 定期校准液位计，以确保测量结果的准确性。
总结：本文为您提供了液位计的操作说明，包括准备工作、操作步骤以及维护与注意事项。
正确操作和维护液位计可以确保它的正常运行并提供准确的液位信息。
希望这份操作说明对您有所帮助，祝您工作顺利！。
液位计使用说明书
液位计使用说明书1. 产品概述液位计是一种用于测量容器内液体的高度的仪器。
它具有高精度、可靠性好等特点，广泛应用于工业生产、石油化工、食品加工等领域。
本使用说明书的目的是帮助用户正确使用液位计，确保仪器的准确测量和长期稳定运行。
2. 安全须知在使用液位计前，请仔细阅读以下安全须知，并严格遵守：2.1 使用前检查液位计是否完好。
如有损坏或异常情况，请勿使用，并及时联系售后服务。
2.2 在操作液位计时，务必戴上防护手套和护目镜，以防液体溅出造成伤害。
2.3 不要将液位计暴露在高温、潮湿或腐蚀性环境中，以免影响仪器的正常工作。
2.4 液位计的维修和保养应由专业人员进行，禁止用户自行拆卸或修理。
3. 操作步骤为确保精确测量，使用液位计时请按照以下步骤进行操作：3.1 将液位计正确安装在要测量液位的容器上，并确保安装牢固。
3.2 打开液位计电源，并根据说明书调节合适的工作参数。
3.3 等待液位计自检完成后，将探测头慢慢放入容器中。
3.4 观察液位计显示屏上的测量结果，并记录下来。
3.5 测量结束后，将探测头从容器中取出，并关闭液位计电源。
4. 注意事项使用液位计时，还需要注意以下事项：4.1 在测量液位前，必须确保容器内液体的稳定，避免因液体的剧烈波动而影响测量结果。
4.2 定期清洁液位计的探测头，以保证其灵敏度和准确性。
4.3 若发现测量结果异常或误差较大，请检查机器设置和操作是否正确，并联系售后服务。
4.4 长期不使用液位计时，请关闭电源并将其存放在防尘、防湿的地方。
5. 故障排除在使用液位计过程中，可能会遇到一些常见的故障问题。
下面列举几种常见情况的处理方法：5.1 若液位计显示屏无显示或显示不正常，请检查电源连接是否良好，重启液位计并观察结果。
5.2 如果液位计测量结果波动较大，请检查容器内液体是否有剧烈波动，或探测头是否受到干扰。
5.3 如果液位计测量结果显著偏离实际液位，请检查仪器设置是否正确，确保参数调整适当。
雷达液位计说明书
雷达液位计说明书
雷达液位计是一种用于测量储罐或容器中液体（如水、石油、
化学品等）的液位高度的仪器。
雷达液位计通常由天线、发射器、
接收器和处理单元组成。
它利用雷达波（无线电波）来测量液位，
通过发送雷达波并接收反射波的时间差来计算液位高度。
首先，让我们从雷达液位计的工作原理开始说明。
雷达液位计
发射雷达波，并测量这些波在液体表面和返回时所花费的时间。
由
于雷达波在空气和液体中的传播速度不同，因此可以根据时间差来
计算液位高度。
这种测量方法非常精确，并且不受液体的温度、压
力或化学性质的影响，因此在工业领域得到广泛应用。
其次，雷达液位计的优点是非常适合在恶劣环境下使用，例如
高温、高压或腐蚀性液体的储罐。
它还可以实现远距离测量，无需
直接接触液体，因此具有较长的使用寿命和较少的维护需求。
此外，雷达液位计通常具有较高的精度和稳定性，适用于各种工业应用场景。
此外，雷达液位计通常具有多种输出选项，可以通过模拟信号、数字信号或现场总线接口将测量结果传输给控制系统。
它还可以配
备各种附件，如防爆外壳、加热器、搅拌器等，以适应不同的工艺要求和环境条件。
最后，雷达液位计的安装和维护也需要注意一些事项。
安装时应确保天线与液体表面之间没有障碍物，以确保准确的测量。
在使用过程中，需要定期检查天线和电子元件的工作状态，并注意清洁和维护设备，以确保其正常运行。
总的来说，雷达液位计是一种高精度、稳定性强、适应性广泛的液位测量仪器，适用于各种工业场合的液位监测和控制。
希望以上内容能够帮助你更好地了解雷达液位计的相关信息。
雷达液位仪安全操作及保养规程
雷达液位仪安全操作及保养规程雷达液位仪应用广泛，安装方便。
但是，如果不注意安全操作和保养规程，则会造成设备故障，甚至危及人员生命财产安全。
下面，我们针对雷达液位仪的操作注意事项和保养规程进行详细说明。
安全操作1.充分准备工具和材料：在操作前，需要确认已备齐工具和材料，以保证安全性和操作成功率。
2.断电检查：液位仪安装前，必须做好断电检查，确认整个电路没有电，否则会导致不可逆的后果。
3.防雷操作：雷达液位仪的操作地点处于室外，需要做好防雷操作。
要在仪表附近设置合适的避雷器，同时要保证设备外壳与地线相连通，以确保安全。
4.做好紧固和固定：液位仪的安装位置要稳固，要注意防止它因外力而产生倾斜、掉落和摔坏等情况发生。
5.维护动态稳定：液位仪日常应保持动态稳定，防止在运行中出现抖动等情况。
遇到不稳定情况，需要及时调整、排除故障。
保养规程1.定期清洗设备：对液位仪的定时清洗能够延长设备的使用寿命，减少故障发生的概率。
2.隔一段时间进行校准：在工作运行一段时间后，需要对雷达液位仪进行准确度校准。
3.维护设备的独立性：特别是在野外工作时，设备必须是完全独立的。
如果设备必须长时间停机，我们要做好相应的处理，以免影响设备的性能和使用寿命。
4.进行设备维护：设备维护不仅有助于延长其工作寿命，还能保证设备的稳定性和可靠性。
5.随时查看设备运行状况：需要定期查看仪表面板上液位的数据，确认仪表的工作状态和数据符合要求。
总结以上就是关于雷达液位仪安全操作及保养规程的详细说明。
在实践中，我们应该遵守以上的规则，并把这些规则在实际工作中贯彻到底。
这样才能够延长设备寿命，防止设备故障以及确保使用过程中的安全。
BM70系列雷达液位计
雷达式液位计BM70A/BM702/BM700型转换器按照测量介质及应用场合选择BM700或BM702或BM70A指示器：电气连接BM70A：为四线制接线，电源线为端子1和2（220V或24V）信号输出端子为31+，32-。
BM700：为四线制接线，电源线为端子1和2（220V或24V）信号输出端子为31+，32-。
BM702：24V两线制4-20mA输出，1和2端子接线时不分正负。
BM70A，700接线 BM702接线功能及数据设定简述BM70转换器所有的数据及功能设定均由转换器面板上三个键→，┘，↑或者对应的三个磁敏开关完成。
当转换器配置磁敏开关后，用磁笔即可在盖板外遥控设定而无需开盖操作，尤其适用于爆炸，高腐蚀等恶劣环境中，其操作与按键设定方式一致。
1．键的功能1．1 →键为游标键，能在显示屏上进行移位。
例如，选择功能系数时，通过该键能从左至右移动数据位置直至显示所需系数。
在数据修改中能通过该键移位至任意所需数据位。
当移至所需位置时，该位即会闪烁。
另外，当所需设定系数号到位时，按该键即可进入该功能。
1．2 ↑键为选择键，能够改变闪烁位上的内容（数字，字符或功能）；--对于数字，每按一次增1，--对于系数号Fct---，通过它能选择主菜单或次菜单，--对于字符/单位，通过该键能从内存表中选择下一个所需单位或字符，--对于标记，通过该键能轮流改变“+”至“-”，次方数从“E+”至“E-”。
1．3 ┘键为接受键（┘回车键），用于；--接受所设定的参数，--对决显示的功能执行菜单以及错误信息进行确认。
注： * 当设定数值超出输入许可量程时，按“接受键┘”后，显示值将会闪烁，第一行：显示许可最大或最小值，第二行：显示字母MIN VALUE或MAX VALUE，当再按接受键┘后，将显示出错设定值，这时用户在此数据上重新设定正确数值。
* 自动返回功能：在信号转换器处于设定状态时，如15分钟内未按键，信号转换器则自动返回测量模式并不接受任何被改变的数据。
液位计操作说明书
液位计操作说明书一、产品概述液位计是一种用来测量液体高度或容器内液体体积的仪器。
它通过测量液体和气体之间的物理性质的变化，如压力、电容、声波、红外线等，从而确定液面的位置。
本操作说明书旨在为用户提供关于液位计的详细操作指南，帮助用户正确、安全地使用该仪器。
二、产品安装1. 描述液位计的结构、材质、形状和尺寸等基本参数。
2. 阐述液位计的安装步骤，并图文并茂地展示每个步骤的操作方法。
3. 强调安装液位计时的注意事项，如确保设备与电源的正确接地、避免机械损坏等。
三、产品调试1. 详细介绍液位计的调试过程，包括输入参数的设置、仪器连接、校准等。
2. 提供针对不同类型液位计的调试方法指导。
四、产品使用1. 提供液位计的基本操作方法，如开机、关机、参数调节等。
2. 说明液位计与其他设备的连接方式，并解释使用中的注意事项。
3. 指导用户正确读取液位计显示的数据，并提供解析方法。
五、产品维护1. 强调定期对液位计进行维护和保养，包括清洁、校准、更换零件等。
2. 提供故障排除指南，以帮助用户在出现故障时快速找到解决方法。
六、产品安全1. 强调用户在操作液位计时应注意安全事项，如避免触电、防止液体波动等。
2. 提供紧急情况下的应急处理方法，并介绍常见的安全警示标志和解释。
七、常见问题解答针对用户在使用液位计过程中常见的问题和疑问，提供详细的解答和建议。
八、技术支持提供厂家联系方式，以便用户在遇到无法解决的问题时能够寻求专业的技术支持。
结语：本操作说明书根据液位计的特点和实际使用需求，以清晰的逻辑结构和详尽的内容，为用户提供了全面的操作指南。
在使用过程中，请用户根据本说明书的指导，正确操作液位计，以确保使用的安全和可靠性。
如有其他疑问或需进一步的技术支持，欢迎随时联系厂家。
祝愿您的使用愉快！。
雷达水位计操作规程(3篇)
第1篇一、目的为确保雷达水位计的正常运行和准确测量，特制定本操作规程。
二、适用范围本规程适用于雷达水位计的安装、调试、使用和维护。
三、操作步骤1. 安装前准备（1）检查雷达水位计及其附件是否齐全，设备外观是否完好。
（2）确认安装位置符合设计要求，周围环境无障碍物。
（3）准备好安装工具和辅助材料。
2. 安装过程（1）按照设备说明书，将雷达水位计安装于指定位置。
（2）连接电源线和信号线，确保连接牢固。
（3）调整雷达水位计的安装角度，使其水平。
（4）安装反射板，确保其稳固。
3. 调试过程（1）接通电源，开启雷达水位计。
（2）调整雷达水位计的参数，如测量范围、分辨率等。
（3）进行水位校准，将雷达水位计放置于已知水位处，记录数据。
（4）观察雷达水位计显示的水位数据，确保其准确。
4. 使用过程（1）开启雷达水位计，观察显示的水位数据。
（2）根据需要调整测量范围和分辨率。
（3）定期检查雷达水位计的运行情况，确保其正常工作。
5. 维护过程（1）定期检查雷达水位计的电源线和信号线，确保连接牢固。
（2）清理雷达水位计的表面，防止灰尘和污垢影响测量精度。
（3）检查反射板，确保其稳固，如有损坏及时更换。
（4）定期进行水位校准，确保雷达水位计的测量精度。
四、注意事项1. 操作雷达水位计时，请确保设备处于正常工作状态。
2. 雷达水位计的安装和调试应由专业人员进行。
3. 避免在恶劣天气条件下操作雷达水位计，如强风、大雨等。
4. 雷达水位计的维护应由专业人员进行，确保设备正常运行。
五、应急处理1. 若雷达水位计出现故障，应立即停止使用，并联系专业人员进行维修。
2. 若雷达水位计显示的水位数据异常，应重新进行水位校准，确保数据准确。
3. 若雷达水位计周围环境发生重大变化，如水位突变、设备损坏等，应及时采取措施，确保设备正常运行。
六、附则本规程自发布之日起实施，如有未尽事宜，由相关部门负责解释。
第2篇一、概述雷达水位计是一种高精度、非接触式的水位测量设备，广泛应用于水利工程、环保监测、水文气象等领域。
液位计使用方法说明书
液位计使用方法说明书1. 引言液位计是一种用于测量液体高度或深度的设备。
它可以广泛应用于工业、化工、石油、食品加工等领域。
本说明书将详细介绍液位计的使用方法，帮助用户正确操作液位计并获得准确的测量结果。
2. 适用范围本说明书适用于液位计的安装、调试和使用过程中需要的基本要求和注意事项。
3. 安装要求- 在安装液位计前，确保已经了解液体的物理性质、工作压力和温度等信息，并根据要求选择合适的型号和规格。
- 安装液位计时，需确认安装位置与材料、液体性质的兼容性，避免腐蚀或损坏。
- 安装前应检查仪表盘和指示器是否完好，若有损坏或异常，请及时更换。
4. 操作步骤以下是液位计的基本操作步骤：- 使用前，确认液位计已经正确安装并连接到液体容器上。
- 打开液位计电源开关，并等待数秒，直至液位计显示屏亮起。
- 如果液位计配备有触摸屏，根据需要选择相应的操作模式（如液位高度、深度等）。
- 通过液位计的操作面板或触摸屏，输入相关参数，如液体种类、容器尺寸等。
- 液位计将自动开始测量，并在显示屏上实时显示液位高度或深度。
- 根据需要，可以设置警报参数，当液位达到设定值时，液位计会自动发出警报。
- 操作完成后，及时关闭液位计电源开关，并断开与液体容器的连接。
5. 使用注意事项- 在操作液位计时，请仔细阅读并遵守液位计的使用说明。
- 液位计操作过程中，应注意安全，避免触碰或拉扯液位计的线缆。
- 若发现液位计异常或测量结果不准确，请及时进行维修或更换。
- 长期不使用时，应将液位计储存在干燥通风的地方，避免受潮或损坏。
- 当液位计显示屏出现问题时，应立即停止使用，并联系售后服务人员进行维修或检查。
6. 故障排除以下是一些常见液位计故障及排除方法：- 若液位计显示屏无法正常亮起，请检查电源开关和电源连接是否正常，以及电池是否已耗尽。
- 如果液位计显示屏上显示的数值不准确，请检查测量参数设置是否正确，并确认液位计的传感器是否受损或脏污。
液位计的简明使用说明书
液位计的简明使用说明书1. 介绍液位计是一种用于测量液体高度或容器填充量的设备。
它广泛应用于工业生产、仓储、石油化工等领域，帮助用户监测和控制液体的水平和变化。
本使用说明书将详细介绍液位计的使用方法，以确保用户能正确、高效地操作液位计。
2. 准备工作在使用液位计之前，确保以下准备工作已完成：2.1 检查液位计的完好性，并清洁传感器表面；2.2 确保液位计的电源充足或电池已安装并正常工作；2.3 准备好必要的工具，如螺丝刀、校准仪等。
3. 安装液位计根据不同的液位计类型和使用场景，安装液位计的方法会有所不同。
下面是一般安装步骤的概述：3.1 选择合适的安装位置，确保液位计能正常接触液面；3.2 使用适当的固定装置将液位计固定在安装位置上；3.3 将液位计的传感器引线与显示器或控制设备连接，并检查连接是否牢固；3.4 完成安装后，进行液位计的校准和测试，确保其准确性和稳定性。
4. 操作步骤液位计的操作步骤通常如下：4.1 打开电源，确保液位计正常启动；4.2 根据显示器上的操作界面，设置相关参数，如单位、报警阈值等；4.3 观察液位计显示器上的液位数据，确保其准确反映液体的实际高度；4.4 如有需要，可以进行液位计的校准，以保证测量的准确性；4.5 在正常使用过程中，注意观察液位计的工作状态，如发现异常，及时进行检修或维护。
5. 维护和保养为了保证液位计的稳定和持久使用，定期的维护和保养是必不可少的。
以下是常见的维护措施：5.1 定期清洁液位计的传感器表面，以防止积尘或污染物影响测量准确性；5.2 检查液位计的电池状态，确保其正常工作，并定期更换电池；5.3 如发现异常现象或液位计失灵，应及时联系厂家或专业技术人员进行检修；5.4 长期不使用液位计时，应将其存放在干燥、通风的环境中，避免受潮、暴露或被损坏。
6. 安全提示在使用液位计时，注意以下安全事项：6.1 遵守操作规程和使用说明，确保操作正确和安全；6.2 阅读并理解液位计的安全警示标识和说明，避免发生事故；6.3 如发现异常现象或液位计故障，应立即停止使用，并通知相关技术人员进行检修；6.4 在使用液位计时，如发现仪器表面有异常热度或电流，应立即停止使用，并与厂家联系。
液位计操作指南说明书
液位计操作指南说明书一、引言液位计是一种用于测量储罐、管道或其他容器内液体水平的仪器。
本操作指南旨在提供液位计的正确使用方法，以确保准确测量和安全操作。
二、液位计的类型1. 浮子式液位计浮子式液位计通过浮子浸泡在液体中来测量液位高度。
操作者通过读取浮子位置来确定液位。
2. 报警液位计报警液位计不仅可以提供液位测量，还能根据预设的高低液位阈值发出警报信号。
3. 超声波液位计超声波液位计利用超声波脉冲的传播时间来测量液体的高度。
4. 电容液位计电容液位计通过测量电容的变化来确定液位高度。
三、操作步骤1. 准备操作a. 确保液位计已正确安装并连接到液体容器。
b. 检查液体容器是否已经正确连接到供电源。
c. 确保操作者已经穿戴适当的防护装备，如手套和眼镜。
2. 开始测量a. 启动液位计，根据液位计的类型，选择相应的设置。
b. 等待液位计稳定，并读取液位计的显示结果。
3. 记录和报告测量结果a. 记录液位计的测量结果，并标记日期和时间。
b. 如果液位计具有报警功能，在测量结果超过设定阈值时，立即报告并采取相应的措施。
4. 定期维护a. 液位计应定期进行维护和校准，以确保测量结果的准确性。
b. 清洁液位计的传感器和测量元件，确保其正常工作。
四、安全注意事项1. 在操作液位计时，必须遵守相关的安全规定和操作程序。
2. 避免将液位计暴露在极端温度、压力或腐蚀性介质下。
3. 注意使用适当的防护设备，以防止意外伤害。
4. 在维护和校准液位计之前，务必将其与电源断开连接。
五、故障排除和常见问题以下是液位计常见问题的解决方法：1. 显示不准确：检查液位计是否正确安装和校准。
2. 无显示结果：确认液位计是否与电源连接，并检查相关电缆是否正常。
3. 报警信号：检查液位计的报警设置，并采取相应的措施。
六、结束语液位计是一种重要的测量仪器，正确操作液位计是确保工艺安全和生产效率的关键。
本操作指南提供了液位计的正确使用方法，希望能够对操作者在液位测量过程中提供帮助。
液位计操作方法说明书
液位计操作方法说明书一、简介液位计是一种用于测量液体高度的设备，通常用于工业生产和实验室等领域。
本操作方法说明书旨在向操作人员介绍如何正确操作液位计，以便准确测量液体的高度。
二、操作前准备1. 检查液位计的外观是否完好无损，确保仪器无任何损坏。
2. 确保仪器已正确安装并连接到所需设备或容器。
3. 根据实际需求，选择和设置合适的仪器参数，如量程范围和单位。
三、操作步骤以下是液位计的基本操作步骤，应根据实际情况进行适当调整：1. 打开电源使用指定电源连接液位计，并确保电源供应稳定。
打开电源开关，仪器开始工作。
2. 启动仪器按下启动按钮或者根据仪器说明书中的具体操作要求进行操作，启动液位计。
3. 校准仪器在开始测量前，应进行仪器校准。
校准液位计旨在确保仪器的准确性，并消除任何可能的误差。
校准方法可以根据具体型号和品牌的要求进行。
4. 执行测量将液体缓慢倒入待测容器，同时观察液位计读数的变化。
在液面稳定后，记录读数并停止倒液。
确保读数的准确性和稳定性。
5. 停止仪器当测量完成后，根据仪器说明书中的具体要求，停止液位计的工作。
6. 关闭电源关闭电源开关，断开液位计与电源的连接。
四、注意事项1. 操作人员在使用液位计前，应熟悉仪器的操作说明书，并按照说明书中的操作步骤进行操作。
2. 在操作过程中，请保持仪器周围的环境安静和干燥，以免影响液位计的测量精度。
3. 如果遇到任何故障或异常情况，请立即停止操作，并联系维修人员进行排查和修复。
4. 定期对液位计进行维护和保养，以确保其良好的工作状态。
5. 操作人员应时刻保持警惕，防止操作中发生意外事故。
五、常见故障及排除方法以下是一些常见故障及其可能的排除方法，仅供参考：1. 仪器无法启动- 检查仪器是否连接到正确的电源，并确保电源供应正常。
- 检查仪器连接是否牢固，并排除任何可能的松动或损坏。
2. 仪器读数异常或不稳定- 检查液位计是否正确校准，是否存在误差或偏移。
智能雷达液位计使用说明
智能雷达液位计使用说明智能雷达液位计，听起来是不是很高大上？其实它就像一个小侦探，在我们的日常生活中默默地为我们工作。
想象一下，你的水箱里水位不稳，眼看着就快溢出来了，或者说水位低到快见底了，这时候如果有个聪明的小家伙告诉你“嘿，快加水！”那该多好啊！这就是智能雷达液位计的魅力所在，它用雷达技术监测液体的高度，准确得让你心服口服。
这东西的工作原理也没什么神秘的。
它就像是一个不断发射“信号”的小朋友，向液体发出信号，然后等待回音。
液体的高度越高，回声回来得越快，反之则慢。
简单吧？就好比你在水里喊话，水越深，声音传播得越慢。
听起来是不是很像打电话，信号越好，通话质量越高呢？这玩意儿真的是既聪明又灵巧，让你在不经意间就掌握了水位的变化。
使用这个小家伙其实没什么难度。
你只需要把它安装在合适的位置，确保它的视线不被其他物体阻挡。
然后，你就可以通过显示屏或手机应用看到实时的水位数据，简单明了，一目了然。
安装完毕，来个自我检查，看它是否正常工作，就像检查自己是否带了钥匙一样重要。
这样一来，无论是工业用水还是家用水，你都能心中有数，绝对不再担心水位问题啦！有人可能会问，这个智能雷达液位计有什么优势？说实话，优势可真不少。
它不受液体的性质影响，不论是清水、污水还是化学液体，它都能轻松应对。
它的精度超高，能给你提供实时的监测数据，不用再像以前那样一个个去量水位，省时省力。
它的维护成本也不高，简直就是一笔划算的投资！就算有个小故障，修理起来也非常简单，没什么技术含量，普通人也能搞定。
更重要的是，这个设备对环境的适应性非常好，既能在高温、高压环境下工作，也能在低温、低压条件下稳定运行。
你想，夏天酷热、冬天严寒，它都能在一线工作，真是为我们省了不少心。
尤其在工厂车间、化工厂这些地方，能保证生产线的安全和流畅，简直是个“守护者”！安装使用的时候也有些小注意。
比如说，设备要与液体表面保持一定的距离，避免杂物干扰，这样才能确保测量的精准度。
雷达液位计说明书(1)
雷达物位计选型说明北京中世威科仪表有限公司目录一智能雷达液位计1．产品概述••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••1 2．仪表介绍•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••2 3．安装指南•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••3 4．导波管内的测量•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••9 5．导波管的设计指南•••••••••••••••••••••••••••••••••••••••••••••••••••••••••11 6．虚假回波•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••12 7．典型的安装错误•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••13 8．仪表尺寸••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••15 9．法兰外形尺寸图•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••16 10．发射角和虚假反射•••••••••••••••••••••••••••••••••••••••••••••••••••••••••17 11．仪表线性•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••18 12．测量条件•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 13．接线方式•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 14．调试••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••19 15．技术数据•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••21 16．产品选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••22二导波雷达物位计1．产品概述•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••25 2．仪表介绍••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••26 3．安装指南••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••27 4．接线方式•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••30 5．调试•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••30 6．仪表尺寸•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••31 7．仪表线性••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••32 8．技术参数•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••33 9．产品选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••34三现场信号显示器KT60011．液晶显示仪表技术规格•••••••••••••••••••••••••••••••••••••••••••••••••••••35 2．壳体技术规格•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••35 3．性能•••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••35 4．现场信号显示器选型•••••••••••••••••••••••••••••••••••••••••••••••••••••••35 物位计选型参数表••••••••••••••••••••••••••••••••••••••••••••••••••••••••••36一智能型雷达物位计1．产品概述1.1简介KTRD80系列传感器是先进的雷达式物位测量仪表，测量距离最大35米,可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4…20mA模拟信号。
雷达液位计调试说明书
雷达液位计调试说明书
雷达液位计是一种先进的液位测量装置，可以应用于各种液体储
罐和容器的液位测量，具有测量精度高、安装方便、使用寿命长等优点。
但是，如果雷达液位计的调试不正确，就会影响其测量精度和使
用寿命，因此正确的调试非常重要。
一、调试前的准备工作
在调试雷达液位计前，需要进行准备工作，包括准备调试工具、
了解液体的性质和物理特性、确认测量范围等。
在准备工具方面，应准备好电池或电源、螺丝刀、梯度板等工具。
同时，需要了解液体的物理特性和性质，例如液体的介电常数、密度、温度等参数，以便在调试过程中参考。
二、调试流程
1. 安装雷达液位计
将雷达液位计安装到液体储罐上，并根据要求连接好电源和信号线。
2. 调试操作
(1) 调节液位计的传感器，使其垂直于液体表面。
(2) 通过梯度板落差法，进行量程校准。
(3) 启动液位计进行基础参数校准，设置参数，满足特定的液位
测量要求。
(4) 对不同的液体进行灵敏度调试，适时调节雷达液位计的参数。
三、调试注意事项
在进行雷达液位计的调试过程中，需要注意以下几个方面:
(1) 调试时应避免液位计与其他金属物体产生干扰，以确保准确
测量。
(2) 在量程校准时应注意选择合适的梯度板。
(3) 灵敏度调节时应根据具体测量场景进行调整，以提高测量精度。
(4) 调试结束后需要进行全面检测和验证，以确保雷达液位计的
测量精度和可靠性。
总之，正确的调试是保证雷达液位计准确测量的前提，需要注意
各种细节和安全事项，提高调试的效率和质量。
bm702雷达液位计操作手册
安装与操作指导书料位雷达BM 702软件历史介绍信号转换器用户程序指导书月/年硬件固化件硬件操作系统软件设备用户程序04/00BM 7027.00PREnn PC DOS 5.0PC-CAT05/007.02221.11+以及更高 3.02辅助指导书PRE01Win95/98/NT PC-CAT在线帮助Win 4.00为 BM 702 的测试版本07/00BM 7027.00PC DOS 5.0PC-CAT07/007.02221.11+以及更高 3.01辅助指导书Win95/98/NT PC-CAT在线帮助Win 4.00为 BM 702 的第一系列版本所提供的项目包括:提供的范围包括, 在所订购的版本中:带有拉紧带的屏蔽材料 (不对美国市场)证书及认证文件, 除非在仪表文件中复制了安装材料 (螺丝, 法兰垫圈和电缆) 不提供, 由用户自己准备!内容1 处理与储存32 安装4 2.1 现场安装42.2 机械安装53 电气连接74 参数设置85 维护, 错误处理186 安全性信息197 技术数据(摘录)208 BM 702 物位雷达类型码229 参数检查列表24产品的责任与保证2 安装大部分 BM 702 的版本是完整安装的条件下提供的. 在这种情况下您可以跳过这一章. 如果仪表是以零件形式发货, 或者零件在后来被更换, 则下述事项应当注意.2.1 现场安装信号转换器O形圈用螺丝将波导窗 (法兰安装) 或距离件拧到 BM 702 上,高温达 250注意: 保证上 Teflon (聚四氟乙烯堵塞绝对保持干燥和上部堵塞干净! 潮湿和肮脏将削弱 BM 702 的功能!BM 70A连接法兰2.2 机械安装危险任务系统:注意在转换器铭牌, 法兰的铭牌上所给出的数据和信息和认证书上的说明.安全性:ʹÓÃÌìÏßÑÓ³¤²¿·Ö.例外: 在对称的储罐装置上.b) 波杆注意对于管口直径和管口长度的要求:c) 清洗装置去掉螺丝堵塞 1/4" R 并拧进带罗纹的管连接, 例如, Emeto 1/4" R.参考有关清洗回路的 "Ex" 说明 (由用户自行提供)!安装在储罐上 用带固定器 S*压住在储罐和 BM 702 之间的缝上的屏蔽带 C*(二者均在供货时提供).紧固住螺母. 紧固的力矩取决于螺杆的强度特性以及储罐的压力C* = 屏蔽带 B = BM 702 法兰S* = 带固定器 F = 储罐法兰定位在储罐上建议的离开罐壁的距离不要定位在储罐的中央!不要定位在关内结构上方!(多次反射!)(干扰反射!)钢井或波导管可安放在储罐的任何位置!当在 0 区危险区域使用 PTFE 波杆时, 任何使波杆带静电, 例如, 介质的流动, 都必须避免!3 电气连接为了开启信号转换器, 请使用螺丝刀松开在兰色外壳顶部的 4 只可见的螺丝.接线端子的安排BM 702:4 - 20 mA 连接的极性是随意的.等电位连接当在危险区域使用时, BM 702 Ex 能够被合并在PA等电位连接系统, 例如, 使用在 BM 702 Ex 的分离的 U形嵌夹端子.连接电缆的额定温度: 见第 6 部分.在端子 (1, 2) 的供电电压4 - 20 mA 必须在 BM 702 的端子能够提供以下的电压 U - 取决于电流输出 I. 请同时考虑导线电阻和在供电单元的次级的可能的负载.对于负载 + 导线电阻的上限值 R 取决于供电单元的规范:U @ 20 mA (供电单元)14V15V16V17V18V最大电阻值 R502004 设置参数通过程序 PC - CAT 设置参数适配器隔离放大器用程序 PC - CAT, 版本 3.01 或更高, 您能够以非常方便的方法从 PC 机配置 BM 702 仪表. 连接隔离放大器的非本安侧, 跨接 120键的功能 (只与本地显示一起)操作者控制能够在开启外壳后借助于显示单元的帮助来进行. 然而, 一种特别方便的参数设置形式是由 PC 程序 PC - CAT (特别的附件,见上面)提供的.(光标键)- 选择配置菜单.- 分转到另一较低层的菜单.- 偏移光标* 到右边的另一列分别地 (选择键)- 分转菜单到相同层的另一数字.- 改变在光标所在位置的内容 (数字, 文本文字).(进入 (回车) 键)- 分转菜单到另一更高层.- 存储新输入的参数.- 执行所显示的功能.- 选择特殊的功能 (例如. 出错记忆, 见第 5 部分).* 光标位置是由字符在相应位置的闪烁给出信号的.状态标志的涵义 (仅对具有本地显示的版本)6 标志 ? X 在显示之下仅显示有关测量状态的信息以及无错误显示!? 1: 无电流测量值: 仪表正在搜索新的值. 如果对一似乎有理的料位在一定的时间内的搜索失败, "SIGNAL DOWN" 作为错误显示出现.? 2: 信号太强: 平均反射微波太高. 增益自动地被逐步降低.? 3: 太差的谱: 这一标志的短时显示没有什么意义. 如果一直显示, 这可能导致不确定的 (不正确的) 测量值或错误信息 "NO M.VALUE"? 4: 至今无测量值: 在仪表被启动后评估测量值不能形成. 测量值被自动地设置为罐底料位. 这一标志在第一个测量值获得后消失.? 5: 罐底: 在碟形罐底的储罐中, 比如说, 测量信号会消失, 如果测量在靠近底部进行时. 测量值随后被自动地设定到储罐底部料位.? 6: 测量冻结: 仪表是在锁住距离探测中 (见下面).简单刻度电流输出1) 完全放空储罐到 0% 的标记 (= 4 mA)2) 按下较低的键 ( 和 ), 直到在显示上的 "TANKHEIGHT|* * * * * * * *"被真正的测量距离值代替.3) 然后松开和按压 键. 在较低的行: "SURE NO?" 被显示.4) 如果这一值不是合理的或储罐不是空的, 按 将其去掉. 或用按压键 ("SURE YES?"), 然后按 键以接受它.5) 储罐高度已被设置.6) 下一步你也能够输入这一值作为 4 mA 刻度 (0%). 按压 键, 现在在较 低行: "SURE NO?" 再次被显示.7) 如果这一值不应该被储存, 按 键以去掉它. 或用按 键("SURE YES?" )然后按压 键以接受这 4 mA 刻度.8) 充满储罐到 100% 标志. 采用相同的过程对 100% 点 = 20 mA 进行刻度, 只是现在用按压上面的 键和 键.9) 一开始被测量的距离能够被取作为锁住距离. 在这以后你能够输入或调整 20 mA 点 (100%), 根据真正的料位.这例子是对以下情况而写的: 电流输出 = level (液位) (缺省 defalt). 对于距离测量, 点 0% (短距离 = 高液位) 和 100% (大距离 = 低液位) 被调换.如果没有可能得到可靠的测量, "NO ACCESS" 会被显示. 用按压 键 将其去掉.功能说明在以下三页的表格中给出了所有能够在配置菜单中设置的参数的总的情况.这同时跟随着更详细的功能的解释和典型的配置.配置菜单 (版本 7.00)功能 (Fct.)输入范围说明1.0 OPERATION1.1 DISPLAY1.1.1 FCT.DISP与 3.2.1 相同1.1.2 UNIT.LENGTH与 3.2.2 相同1.1.3 UNIT.CONV.与 3.2.3 相同2.0 TEST2.1 HARDWARE2.1.1 MASTER主硬件测试2.1.2 DISPLAY显示硬件测试2.1.3 STATUS为服务用的状态信息2.2 CUR.OUTP.I2.2.1 VALUE I数值显示电流输出的真实数值的显示.2.2.2 TEST I选择3.6 mA/4 mA/6 mA/…被选择的输出值到电流输出. 带有安全性…20 mA/22 mA询问.2.4 FIRMWARE2.4.1 MASTER显示显示主固化件版本3.0 INSTALL.3.1 BASIS.PARAM3.1.1 TANKHEIGHT选择单位m/cm/mm/输入储罐高度(见解释要点).inch/Ft此处输入的单位同样被用在所有其他长度Enter输入.0.5… 20.00 [m]3.1.2 BLOCKDIST Enter输入锁住距离 = 法兰下沿下面的非测量范0.10 [m]… 储罐高度围 (见解释要点).3.1.3 ANTENNA选择STANDARD选择天线类型. WAVE-STICK 用于所有波杆WAVE-STICK版本, 除了用于钢井的"SW" 类型.所有其他情况 = STANDARD3.1.4 ANT.EXTENS.Enter 0.00 [m] … 储罐高度输入天线延长部分的长度 (不对 Wave-Stick此时设置 = 0)3.1.5 DIST.PIECE Enter 0 … 2000 [mm]输入法兰上面的距离件的长度 (高温型版本= 120 mm3.1.6 STILLWELL选择 NO / YES选择: 带有或不带有钢井 (still well).如果 "YES": 输入 25 … 200 [mm]带有钢井: 输入钢井的内径, 单位: [mm]功能 (Fct. )输入范围说明(补偿在钢井里的不同的微波速度)3.1.7 REF.OFFSET Enter -10.00…0…+10.00 [m]参考偏移被加到被测量的距离值3.1.8 TB.OFFSET Enter '-100.00…0…+100.00 [m]储罐底部偏移被加到被测量的料位值3.2 DISPLAY3.2.1 FCT.DISP选择LEVEL选择显示的功能 (被显示的值).DISTANCE见说明要点CONVERSION3.2.2 UNIT.LENGTH选择m/ cm/ mm/为被显示的长度值选择单位 (仅对料位和inch/ Ft/距离).PERCENT/ BARGRAPH3.2.3 UNIT.CONV.选择m3/ l(Liter)/ US Gal/选择被显示的转换值的单位 ("容积表")GB Gal/ Ft3/ bbl/ PERCENT/(见说明要点)BARGRAPH/ USER UNIT3.2.4 USET UNIT 文字输入输入用户定义的为转换表的单位.10 字符3.2.5 ERROR MSG.选择 NO/ YES选择在显示屏上是否示出错误信息.3.3 SIGNAL OUT3.3.1 FUNCTION I选择 OFF/ LEVEL/ DISTANCE/选择电流输出的功能.CONVERSION/ SW.OUTP3.3.2 RANGE I选择 4 - 20 mA为电流输出选择范围/ 错误状态 (在错误状4 - 20 mA/E3.6态时保持最后的值或 3.6 mA/ 22 mA)4 - 20 mA/ E223.3.3 SCALE 4mA Enter -200.00 … +200.00 [m]为电流输出 (4 mA)输入较低测量范围值.0.00 … 99999.99 [m3]见说明要点.3.3.4 SCALE 20 mA Enter -200.00 … +200.00 [m]为电流输出 (20 mA)输入满量程测量范围值.0.00 … 99999.99 [m3]见说明要点.3.3.5 BAUDRATE Enter 1200 Bd为 HART 通讯的波特率. (不要改变!)3.3.6 ADDRESS Enter0… 255输入设备地址(为 HART 多路连接)3.3.7 PROTOCOL选择选择通讯协议HART / KROHNE - PC3.4 USER DATA3.4.1 LANGUAGE选择 GB - USA/ D/ F/ I/ E/ P/ S选择可选的显示的语言3.4.2 ENTRY CODE 1选择 NO/ YES开关访问锁 on/ off (开/ 关)功能 (Fct.)输入范围说明如果 YES, 对于每一次的访问, 需要一个 9个数字的在 4 个键上的进入密码.3.4.3 CODE 1Enter code (输入密码) (RRREEEUUU)为访问锁输入进入密码3.4.4 LOCATION Enter text (输入文字说明要点储罐高度BM 702 的储罐高度 (Fct. 3.1.1) 定义为储罐连接法兰的上沿与罐底参考点之间的距离. 罐底参考点是 BM 702 的微波打到的点并且微波从该点被反射. 这一点可以是罐的底部 (具有平罐底的对称罐) 或者是底部的非水平部分 (例如, 具有碟形底部的罐) 或者是一个附加的装置板. BM 702 不能测量低于这一点. (在储罐中的"池").注意: 当储罐是完全空的时候并且储罐底部提供一好的反射 (平的而不是碟形底部!), 罐的高度能够自动地用功能Fct. 3.5.1 AUTO TANKH 来确定. 在确认之前, 仔细地检查所提议的罐的高度是否合理的!锁住距离锁住距离的功能 (Fct. 3.1.2) 定义上部参考点下的一个区, 在此区中测量不再进行. 该数值至少比天线 + 天线延长部分的和大 10 - 29 cm, 或者是在 Wave-Stick 的情况下大 20 cm.在锁住距离间的信号被抑制; 当Fct. 3.5.6 BD-DETECT. 被转换为开时, 在储罐充液升到高于这一极限时 (响应阈值) 将导致一个相应的测量结果 - 锁住距离.电流输出的刻度电流输出的刻度 (Fct. 3.3.3: 料位1 = 4 mA; Fct. 3.3.4: = 料位2 = 20 mA) 如果可能, 应该落在测量范围之间 (在底部参考点与响应阈值之间).用同时按压两个上部的键 ( 和 ) 或两个下部的键( 和 ), 0% 的设置 (= 4 mA) 或 100% 的设置 (= 20 mA) 能够根据真实料位而被编程 (见第 9 页)空罐谱为了保证 BM 702 辨认和祛除干扰信号, 例如, 有固定的和移动的罐内结构所引起的干扰, 在 (初始) 开始工作之前, 需要(仅仅)一次记录下来罐的轮廓 (空罐谱). 为了这一记录, 储罐应该被完全地清空并且所有的移动件 (例如, 搅拌器) 要接通. 如果不认为有通过内部结构的主要干扰, 空罐谱记录也可以免除, 因为工厂已经做了并存储了法兰系统的部分空谱.通过显示的空罐谱记录在选择了菜单项目 Fct. 3.5.2后, 按键 .显示屏显示当前空罐谱是否开 (ON) 或关 (OFF). 然后按键 , 如果没有变化或是用键来在下列可选项中选择:OFF: 空罐谱不为测量所考虑, 但是保存在 BM 702 中并且能够在以后被再次转换开.在选择了"RECORD"后: 如果其他参数原先已经改变, "ACCEPT YES" 的询问会首先出现, 是否参数要被存储. 在这种情况下, 按确认.为了记录, 使用键以选择以下可选项中的一项:AVERAGE: (数值被平均; 这一设置被用于大部分的设置中).在用键选择后, 按键以选择 TOTAL 或按键以选择 PARTIA.如果储罐没有被完全排空, 空罐谱只能记录上部一定的距离, 在这样的情况下应该选择菜单中的 PARTIA项. 当此项被选择后, 在按键后关于距离值的询问出现, 在此距离值上的空罐谱将被记录. 低于当前充填料位的储罐区域随后被排除在空罐谱之外. 建议与真实的介质距离保留 20 到 30 cm 的安全距离.随后按键以开始记录空罐谱. 显示从 200 开始倒记数到 0. WAIT… 的符号在显示屏上显示. 在约 1 - 3 分钟后显示READY. 然后按键五次一储存所记录的空罐谱,该空罐谱将在测量中被使用.通过 PC-CAT 记录空罐谱连接 BM 702 并且按入 PC-CAT 的显示模式组合键 Ctrl-L. 空罐谱的类型可由以下键中之一来选择:1: Max. Values4: Max. Partial A: Break2: Average5: Avg. Partial罐底跟踪模式 (FTB)BM 702 包括了一个附加的为可靠地测量具有平底的储罐的低料位和很差的反射的介质 (低相对介电常数) 的功能. 此罐底跟踪系统 (缩写为 FTB) 在临近罐底 (最大 20% 料位) 时被启动. 更高的料位出现时, 则正常的测量方法 (来自于介质表面的反射).如果测量只是在储罐充填到一定的料位时跳到正确的料位 (大约 0.3 - 1.0 m), 您可启动 FTB 功能 Fct. 3.5.7 "PARTIAL".罐内介质的相对介电常数设置参数的顺序 (举例) (为具有本地显示的版本)以下的叙述涉及具有取自在这一部分的插图的参数举例的存储罐5 维护, 错误处理信号转换器的更换在做工作前, 注意 BM 702 的参数和断开电源!1. 从接线端子室中的接线端子断开所有的电缆.2. 去掉 4 个 Allen 螺丝 M (Allen 钥匙尺寸 5 mm) 并提起信号转换器. 法兰件 (包括波导窗) 将与甚至是压力罐保持紧密连接.注意在有压力的罐的情况时, 任何时候都不要松开连接波导窗到 BM 702 的法兰的 4 个螺丝 H ! 危险!3. 装上新的 BM 702 的转换器.4. 重新接上所有在接线端子室中的电缆, 如在部分 3中所述.5. 再次检查所包含的有关设置的报告, 是否工厂的设置参数对你的应用是正确的. 如果不是, 重新设置.6. 记录空罐谱, 见部分 4.重要: 在接线端子和电子电路室的扣盖的螺丝罗纹在任何时候都被很好地涂了油脂.返送 BM 702所有返送仪表的单位有责任检查并保证所有在仪表内的空腔没有任何的危险物质 (有毒的, 腐蚀性的, 易燃的,遇水危险的) , 并且与回送的仪表一起, 应包含一张确认仪表在处理时是安全的证书.测量期间的错误显示(仅对具有本地显示的版本)当功能 3.2.5 "ERROR.MSG." 被设置为 YES 时, 测量期间产生的任何错误, 只要错误存在, 都将一直被在显示屏上指示出来,并且与测量值交替显示.另外, 所有的错误被储存. 按键击组合以进入错误列表中. 你可以用键一页一页看列表, 并且在末尾, 如果需要, 用 "QUIT YES" 应答错误. 按压按键两次, 以回到测量模式.当仪表启动时探测到的致命的错误 (FATAL ERROR), 将导致 BM 702 不能工作.6. 安全性信息危险任务系统 在危险区域中的安装, 卸装或做电气连接之前, 参考相应的配线及安装规定, 例如, VDE 0165.连接电缆的温度等级:连接电缆的温度等级取决于最大的法兰温度:版本最大法兰温度电缆温度等级不带有高温距离件（１５８癋）（１７６癋）（１５８癋）（１７６癋）7 技术数据 (摘录)储罐高度 (测量范围)0.5 到 20 m / 1.6 到 65.6 ft测量精确度 (距离)从 1m/3ft: ± 1 cm ; 从 5m/16ft: ± 0.2%被测量值分辨率 1 mm / 0.04"料位变化率最大 10m/min / 32.8ft/min (跟踪速度)连接法兰锥形天线 / 波导管DIN 2501 DN 50 到 DN 200 / PN 6 到 PN 64以及更高;C 型到 DIN 2526 或其他ANSI B16.5 2" 到 8"等级 150 lb 或 300 lb, RF波杆 (Wave-Stick)DN 50…150 或 ANSI 2"…6", 奶品 DIN 11851DN 50/65/80, Tri-Clamp 2/3/4".SMS 51/63/76 mm, G 1 1/2"最大允许工作压力- 1 bar (真空) 到最大 64 bar / 928 psig取决于版本和法兰额定压力等级 (见铭牌)- 1 bar (真空) 到 + 2 bar / 29 psigLP 法兰系统, 带有锥形天线, 波导管或不带法兰V96 法兰系统, 带有锥形天线或波导管:连接:法兰额定压力公称直径PN 16PN 25PN 40PN 64 DN inches bar psig bar psig bar psig bar psig 80316232------4058064928 100416232------3855155797 150616232------3449347681 200816232253623246445652 Wave-Stick: 最大 16 bar / 232 psig. 与温度有关:工作温度, 在法兰处(见第 8 章)LP 法兰系统: -20(-22°F) 到 +130(482°F)Kalrez 2035: 最大 +210(392°F)PTFE-Wave-Stick: -20(-4°F) 到 +100(-4°F) 到 +5517V (I = 4 mA);8 BM 702 物位雷达类型码V96或 LP系列:WS系列:信号转换器的标志 (见铭牌):BM 702非 Ex 版本, 用于非危险区域BM 702i / EEx Ex 版本, 用于危险区域.接线端子室为增安 "ia"法兰系统的标志 (见法兰盘铭牌):..(1)……(2)……非 Ex 版本, 用于非危险区域..(1)……(2)……-E Ex..(3)..Ex 版本, 用于危险区域.(1)系列V96法兰系统 V96(具有 "Metaglass" 作为具有锥形天线或波导管的版本用)WS波杆 (Wave-Stick)(塑料杆天线或用于钢井(still well)的断杆)EA 涂釉天线 (Enamel antenna)LP LP 版本(具有锥形天线或波导管)(2)与介质接触的零件的材料- V96系列垫圈的材料:22安装与操作指导 BM 702 (07/00)FFKM FFKM垫圈, 例如, Kalrez 4079 或 Parofluor V8545-75K2035Kalrez 2035垫圈K1091Kalrez 1091垫圈FPM FPM垫圈, 例如, VitonFEP FEP 涂层垫圈 (FPM 芯)- WS 系列LPTFE传导性的 PTFE 的法兰板和杆PTFE PTFE 的法兰板和杆SS PTFE不锈钢 PTFE, FFKM 的垫圈也用于 "LP锥形天线"SS PP不锈钢 PP, FPM (Viton ) 的垫圈- EA系列EM PTFE蒙乃尔铜镍合金的天线, PTFE的密封(3)应用条件, 设备组 II(暴露在气体, 蒸汽, 薄雾的气氛中)1G设备种类 1, 应用在 0 区(V96 版本, EA 或 Wave-Stick LPTFE 或带有Metaglass 的 PTFE)2G设备种类 2, 应用在 1 区(Wave-Stick PP 或不带有Metaglass 的 PTFE, 或 LP 法兰系统)(free) 不具有 Ex 认证 (例如, LP 版本)法兰温度的限制:版本最小法兰温度最大法兰温度类型码的标准版本特殊版本不具有高温具有高温距离件(1) + (2)在 Metaglass环距离件上具有"2.4610"的标记V96 … FFKM-30 (+266°F)+250(-76°F)+130(-22°F)-60 (+392°F)V96 … FEP-30 (+266°F)+200(+266°F)+150(+266°F)+150(+266°F)+150(+212°F)+100(+266°F)---23安装与操作指导 BM 702 (07/00)9 参数检查表24安装与操作指导 BM 702 (07/00)。
液位计操作说明书
液位计操作说明书
一、仪表接线
表壳后共四个接线端子分别为“+”“—”“ +”“—”。
两线制接法为+24V DC接第三个端子“+”。
+(4~20)mA接第二个端子“—”。
二、调试
设定状态下的按键功能：
菜单操作分4部分：
（一、）基本参数项目表：
（二、）输出电流校准项目表：
（三、）修改频率项目表：
（四、）零点量程迁移项目表：（此项的零点量程必须同时迁移）
调试状态下的按键功能：
1、显示当前电压：
同时按下ZS按键2秒，液晶屏幕显示当前测量电压。
注意：如果是用增益，则电压为放大后的电压。
按C键退出显示电压，进入正常模式其代表界面如下：
2、零点调试：
零点调试：将液位放空至零点位置，待其稳定后，同时按下ZS按键8秒以上，液晶显示当前电压且同时显示“ZSOK”字符，则表示可以调试零点。
其代表界面如下：
这时按下Z键2秒，调试零点结束。
3、量程调试
量程调试：将液位加满至量程位置，待其稳定后，同时按下ZS按键8秒以上，液晶显示当前电压且同时显示“ZSOK”字符，则表示可以调试量程。
其代表界面如下：
这时按下S键2秒，调试量程结束。
雷达液位计说明书
雷达液位计说明书雷达液位计是一种用来测量液体或固体物料在容器中的液位高度的设备。
它利用雷达技术，通过发射和接收微波信号来确定液位的位置。
雷达液位计具有精确、稳定、可靠的特点，广泛应用于石油化工、食品饮料、环保水处理等行业。
一、雷达液位计的工作原理雷达液位计通过发送微波信号，并接收反射回来的信号来测量液位的高度。
它利用微波信号在空气和液体之间的传播速度不同，从而得到液位的位置。
雷达液位计常用的工作频率为6-26GHz，可以适用于不同液体和固体物料的测量。
二、雷达液位计的组成结构1.天线：用于接收和发送微波信号的天线部分，一般采用小角度射频天线，能够准确地捕捉到微波信号的回波。
2.微波发射器和接收器：负责发送和接收微波信号，通过发射和接收微波信号的强度和时间来测量液位的高度。
3.处理器：接收到来自微波发射器和接收器的信号后，通过处理器对信号进行计算和分析，得到液位的高度。
4.显示器：将处理器处理后的信号转化为数字或者模拟形式，显示出液位的高度。
5.供电系统：为雷达液位计提供供电，常用的供电方式有交流电和直流电两种。
三、雷达液位计的优点1.高精度：雷达液位计具有测量精度高，可达到毫米级别的特点。
能够准确地测量液体或固体物料在容器中的液位高度。
2.稳定可靠：由于采用了雷达技术，雷达液位计具有抗干扰性强的特点。
即使在复杂的工作环境中，也能保持稳定和可靠的测量结果。
3.非接触测量：雷达液位计采用无线信号的方式进行测量，无需接触测量物料。
这样可避免了传统测量方法中可能会造成物料污染或堵塞的问题。
4.适用范围广：雷达液位计适用于各种液体和固体物料的测量，如油品、饮料、污水等。
在石油化工、食品饮料、环保水处理等行业中具有广泛的应用。
四、雷达液位计的安装和维护1.安装位置要选在离液体或固体物料较远且不易受到干扰的位置。
2.安装时要注意天线与容器之间的间距，以免影响测量结果。
3.维护时要定期清洁天线和控制器，确保其正常工作。
