数模和模数转换器的应用
数电电子第7章 数模(DA)和模数(AD)转换
28
D7
27
D1
21
D0
20 )
VREF R 210
9
i0
Di
2i
VREF R 210
D
模拟输出电流（流入运算放大 器虚地）与10位二进制数的数 值（即数字量）成正比，实现 了数字/模拟电流的转换
式中Ｄ为输入二进制数的数值。
接入运算放大器后，则可 将数字量转换为模拟电压，运放 的输出电压：
（二）集成D/A转换器的结构及分类
各种类型的集成DAC器件多由参考电压源，电阻网络和电子开关三个 基本部分组成。
按电阻网络的结构不同，可将DAC分成T形R-2R电阻网络DAC、倒T 形R-2R电阻网络DAC及权电阻求和网络DAC等几类。由于权电阻求和网 络中电阻值离散性太大，精度不易提高，因此在集成DAC中很少采用。T 形R-2R电阻网络DAC、倒T形R-2R电阻网络DAC中只有两种阻值的电阻， 因此最适用于集成工艺，集成DAC普遍采用这种电路结构。倒T形R-2R电 阻网络DAC在集成芯片中比T形R-2R网络DAC应用更广泛。
（二）集成Ａ/Ｄ转换器的主要参数 1．分辨率 其含义与DAC的分辨率一样，通 常也可用位数来表示，位数越多，分辨率（有时 也称分辨力）也越高。
2．量化编码电路
用数字量来表示采样信号时，必须把它转化成某个最 小数量单位的整数倍，这个转化过程叫量化，所规定的最 小数量单位叫作量化单位，用Ｓ表示。
将量化的数值用二进制代码表示，称为编码。这个二 进制代码便是Ａ/Ｄ转换器的输出信号。
量化的方法一般有两种形式：
1）舍尾取整法
2）四舍五入法
用舍尾取整法量化时，最大量化误差为1S，用四舍五 入法量化时，最大量化误差为S/2。所以，绝大多数ADC 集成电路均采用四舍五入量化方式。
模数、数模转换及其应用论文
模数、数模转换及其应用摘要：随着电子技术的迅速发展以及计算机在自动检测和自动控制系统中的广泛应用，利用电子系统处理模拟信号的情况变得更加普遍。
数字电子计算机所处理的都是不连续的数字信号，而实际遇到的大都是连续的模拟量，模拟量经过传感器转换成电信号的模拟量后，需经过模/数转换变成数字信号后才可输入到数字系统中进行处理和控制。
同时，往往还要求将处理后得到的数字信号再经过数/模转换成相应的模拟信号，作为最后的输出。
模数、数模转换建立在各种转换电路的基础上，并且不断改进模数、数模转换器的转换精度与转换速度。
模数、数模转换技术在工业中有着重要的应用。
关键字：电子系统模数转换器数模转换器转换技术的应用Digital to analog、digital to analog conversion and its application Abstract: With the rapid development of electronic technology and computer in the automatic detection and automatic control system in the broad application, the use of electronic system for processing analog signal conditions become more common. Digital electronic computer processing are not continuous digital signal, but actually encountered mostly continuous analog, analog quantity sensor is converted into electrical signals by analog, after A / D conversion into digital signal can be input to a digital system for processing and control. At the same time, also often seek treatment received digital signals through D / A conversion into a corresponding analog signal, as the final output. ADC, DAC based on conversion circuit based on continuous improvement, and module, digital to analog converter conversion precision and conversion rate. ADC，DAC technology in industry has important applications.Key words: electronic system；analog to digital converter；digital to analog converter；conversion technology application１引言作为把模拟电量转换成数字量或数字量转换成模拟电量输出的接口电路，转换器是现实世界中模拟信号通向数字信号的桥梁，是电子技术发展的关键和瓶颈所在。
数模转换与模数转换
数模转换与模数转换数模转换（Digital-to-Analog Conversion，简称DAC）和模数转换（Analog-to-Digital Conversion，简称ADC）是数字信号处理中常用的两种信号转换方法。
数模转换将数字信号转换为模拟信号，而模数转换则将模拟信号转换为数字信号。
本文将就数模转换和模数转换的原理、应用以及未来发展进行探讨。
一、数模转换（DAC）数模转换是将数字信号转换为模拟信号的过程。
在数字系统中，所有信号都以离散的形式存在，如二进制码。
为了能够将数字信号用于模拟系统中，需要将其转换为模拟信号，从而使得数字系统与模拟系统能够进行有效的接口连接。
数模转换的原理是根据数字信号的离散性质，在模拟信号上建立相似的离散形式。
常用的数模转换方法有脉冲幅度调制（Pulse Amplitude Modulation，简称PAM），脉冲宽度调制（Pulse Width Modulation，简称PWM）和脉冲位置调制（Pulse Position Modulation，简称PPM）等。
这些方法根据传输信号的不同特点，在转换过程中产生连续的模拟信号。
数模转换在很多领域有广泛应用。
例如，在音频领域，将数字音频信号转换为模拟音频信号，使得数字音频可以通过扬声器播放出来。
另外，在电信领域，将数字信号转换为模拟信号后，可以用于传输、调制解调、功率放大等过程。
二、模数转换（ADC）模数转换是将模拟信号转换为数字信号的过程。
模拟信号具有连续的特点，而数字系统只能处理离散的信号。
因此，当需要将模拟信号用于数字系统时，就需要将其转换为数字形式。
模数转换的原理是通过采样和量化来实现。
采样是将模拟信号在时间上进行离散化，而量化是将采样信号在幅度上进行离散化。
通过这两个过程，可以将连续的模拟信号转换为离散的数字信号。
模数转换在很多领域都有应用。
例如，在音频领域，将模拟音频信号转换为数字音频信号，使得音频信号可以被数字设备处理和存储。

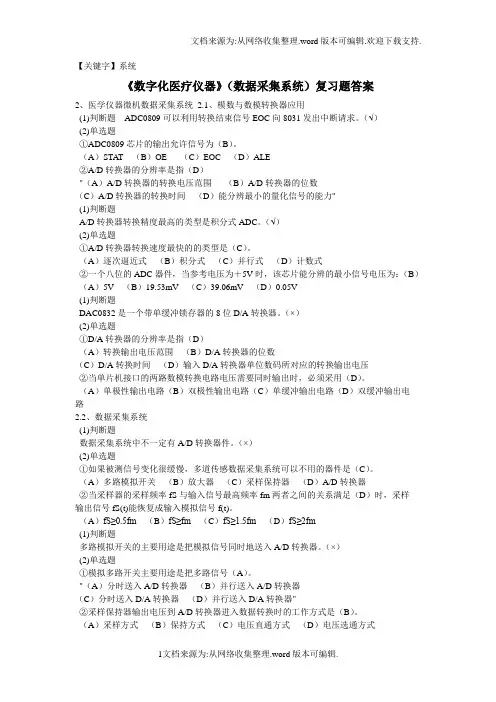

【系统】数字化医疗仪器复习题
【关键字】系统《数字化医疗仪器》（数据采集系统）复习题答案2、医学仪器微机数据采集系统2.1、模数与数模转换器应用(1)判断题ADC0809可以利用转换结束信号EOC向8031发出中断请求。
（√）(2)单选题①ADC0809芯片的输出允许信号为（B）。
（A）STAT （B）OE （C）EOC （D）ALE②A/D转换器的分辨率是指（D）"（A）A/D转换器的转换电压范围（B）A/D转换器的位数（C）A/D转换器的转换时间（D）能分辨最小的量化信号的能力"(1)判断题A/D转换器转换精度最高的类型是积分式ADC。
（√）(2)单选题①A/D转换器转换速度最快的的类型是（C）。
（A）逐次逼近式（B）积分式（C）并行式（D）计数式②一个八位的ADC器件，当参考电压为＋5V时，该芯片能分辨的最小信号电压为：（B）（A）5V （B）19.53mV （C）39.06mV （D）0.05V(1)判断题DAC0832是一个带单缓冲锁存器的8位D/A转换器。
（×）(2)单选题①D/A转换器的分辨率是指（D）（A）转换输出电压范围（B）D/A转换器的位数（C）D/A转换时间（D）输入D/A转换器单位数码所对应的转换输出电压②当单片机接口的两路数模转换电路电压需要同时输出时，必须采用（D）。
（A）单极性输出电路（B）双极性输出电路（C）单缓冲输出电路（D）双缓冲输出电路2.2、数据采集系统(1)判断题数据采集系统中不一定有A/D转换器件。
（×）(2)单选题①如果被测信号变化很缓慢，多道传感数据采集系统可以不用的器件是（C）。
（A）多路模拟开关（B）放大器（C）采样保持器（D）A/D转换器②当采样器的采样频率fS与输入信号最高频率fm两者之间的关系满足（D）时，采样输出信号fS(t)能恢复成输入模拟信号f(t)。
（A）fS≥0.5fm （B）fS≥fm （C）fS≥1.5fm （D）fS≥2fm(1)判断题多路模拟开关的主要用途是把模拟信号同时地送入A/D转换器。
数模和模数转换
自动控制系统
通过模数转换，实现模拟信号与数字信号之 间的转换，构建自动控制系统。
05
数模和模数转换的挑战与未 来发展
精度和分辨率的提高
总结词
随着技术的发展，对数模和模数转换 的精度和分辨率的要求越来越高。
详细描述
为了满足高精度和分辨率的需求，需 要采用先进的工艺、算法和校准技术， 以提高转换器的性能。这涉及到对噪 声抑制、非线性校正等方面的深入研 究和技术创新。
重要性
实现数字信号和模拟信号之间的相互转换，使得数字系统和模拟系统能够进行有效 的信息交互。
在信号处理中，数模和模数转换是实现信号滤波、放大、调制解调等操作的基础。
在通信中，数模和模数转换是实现信号传输、编解码、调制解调等操作的关键环节。
历史背景
早期的数模和模数转换器主要依 赖于机械和电子元件，精度和稳
于长距离传输和低功耗应用。
Σ-Δ DAC
03
Σ-Δ DAC采用过采样和噪声整形技术，具有高分辨率和低噪声
的特点，适用于音频和其他高精度应用。
DAC的应用
音频处理
DAC可将数字音频信号转换为模拟音频信号，用 于音频播放和处理。
仪器仪表
DAC可用于将数字信号转换为模拟信号，实现各 种物理量的测量和输出。
测量仪器
ADC在测量仪器中应用广泛，如电压表、电 流表、温度计等。
控制系统
ADC在控制系统中用于实时监测和调节系统 参数，如工业控制、汽车电子等。
音频处理
ADC在音频处理中用于将模拟音频信号转换 为数字信号，便于存储、传输和处理。
04
数模和模数转换的应用场景
音频处理
第8章数模转换器与模数转换器
R ∞
O1 O2
－
＋
uo
I /1 6
2R 2R
I /8
2R
I/4
2R
I/2
2R
I= V REF / R
R
A B
R
C
R
D
I/8
I/4
I/2
I
－VREF
1. 倒T形电阻网络DAC
（1）电阻译码网络
电阻译码网络由R及2R两种电阻接成倒T形构成。由于网络两个输出端O1，O2都处 于零电位（O1点为虚地），所以从A、B、C任一节点向左看等效电阻都是2R， 如图（b）所示，因此，基准源电流I为
数据总线 d0～d7 (CS1)① (CS2)② 数据1锁存到①输入锁存器 (WR1)① 数据1输入①输入锁存器 (WR1)② 数据2输入②输入锁存器 WR2(XFER) ILE＝1 D/A寄存器锁存 数据2锁存到②输入锁存器
刷新模拟输出
8.1 DAC
8.1.3 1.
DAC的主要参数
第8章 数模转换器与模数转换器
ADC与DAC在工业控制系统中的作用举例。
非电模拟量
传感器
模拟信号
ADC
数字信号
数字系统
数字信号
DAC
模拟信号
执行机构
8.1 DAC
8.1.1 D/A转换基本原理
数字量是用代码按数位组合起来表示的，每一位代码都有一定的 权值。例如，二进制数1010，第四位代码权是23，代码“1”表 示数值为“8”；第三位代码权是22 ，代码“0”表示这一位没有 数；第二位代码权是21 ，代码“1”表示数值为“2”；第一位代 码权是20，代码“0”表示这一位没有数，这样1010所代表的十 进制数是8×1＋4×0＋2×1＋1×0＝10。可见，数模转换只 要将数字量的每一位代码，按其权数值转换成相应的模拟量， 然后将各位模拟量相加，即得与数字量成正比的模拟量。
什么是数模转换和模数转换
什么是数模转换和模数转换1. 引言在现代科技和通信领域中，数模转换（Digital-to-Analog Conversion）和模数转换（Analog-to-Digital Conversion）是非常重要的概念。
它们在各种应用中起着至关重要的作用，如音频处理、图像处理、数据转换等。
本文将介绍数模转换和模数转换的定义、原理和应用。
2. 数模转换数模转换是将数字信号转换为模拟信号的过程。
数字信号是以离散的二进制形式表示的信号，而模拟信号是连续变化的信号。
通过数模转换，我们可以将数字信号转换为模拟信号，以便于在模拟领域进行进一步的处理和分析。
数模转换的原理是通过采样和保持、量化和编码三个步骤实现的。
首先，采样和保持将连续的模拟信号转换为离散的采样信号。
然后，量化将采样信号的幅度离散化为一系列的取值。
最后，编码将离散化后的采样信号转换为二进制代码，以便进行数字信号处理。
数模转换广泛应用于音频和视频领域。
例如，在音频播放器中，数模转换器将数字音频信号转换为模拟信号，使得我们可以聆听到高质量的音乐。
同时，在数字电视中，数模转换器将数字视频信号转换为模拟视频信号，使得我们可以观看高清晰度的电视节目。
3. 模数转换模数转换是将模拟信号转换为数字信号的过程。
模拟信号是连续变化的信号，而数字信号是以离散的二进制形式表示的信号。
通过模数转换，我们可以将模拟信号转换为数字信号，以便于在数字领域进行处理和存储。
模数转换的原理是通过采样和量化两个步骤实现的。
首先，采样将连续的模拟信号转换为离散的采样信号。
然后，量化将采样信号的幅度离散化为一系列的取值。
最终，将离散化后的采样信号转换为二进制代码，以表示数字信号。
模数转换在通信领域和数据存储领域得到广泛应用。
例如，在手机通信中，模数转换器将人的声音转换为数字信号，以便于在网络中传输。
同样地，在数字存储设备中，模数转换器将模拟数据（如声音、图像等）转换为数字数据，以便于存储和处理。
模数转换器的原理及应用
模数转换器的原理及应用模数转换器，即数模转换器和模数转换器，是一种电子器件或电路，用于将模拟信号转换为数字信号，或将数字信号转换为模拟信号。
该器件在许多领域都有广泛的应用，包括通信、音频处理、图像处理等。
一、数模转换器的原理数模转换器的原理基于采样和量化的过程。
采样是指在一段时间间隔内对连续的模拟信号进行测量，将其离散化，得到一系列的样本。
量化是指将采样得到的模拟信号样本转换为对应的数字量。
1. 采样过程：通过采样器对连续的模拟信号进行采样，即在一段时间间隔内选取一系列点，记录其幅值。
采样频率越高，采样得到的样本越多，对原始信号的还原度越高。
2. 量化过程：将采样得到的模拟信号样本转换为数字量。
量化的目的是将连续的模拟信号转换为离散的数字信号，通常使用二进制表示。
量化过程中，将采样得到的模拟信号样本确定为离散的幅值值，并用数字表示。
二、模数转换器的原理模数转换器将数字信号转换为模拟信号，其原理与数模转换器相反。
它将数字信号的离散样本重新合成为连续的模拟信号，恢复出原始的模拟信号。
1. 数字信号输入：模数转换器接收来自数字信号源的离散数字信号样本。
2. 重构模拟信号：根据输入的数字信号样本，模数转换器重构出原始的模拟信号。
这需要根据离散样本的幅值重新合成出连续变化的模拟信号。
三、模数转换器的应用模数转换器在许多领域都有广泛的应用，下面列举几个常见的应用领域：1. 通信系统：在通信系统中，模数转换器用于将数字信号转换为模拟信号进行传输。
它将数字信号编码为模拟信号，便于在传输过程中传递。
2. 音频处理：在音频处理系统中，模数转换器用于将数字音频信号转换为模拟音频信号，以便于放音或其他音频处理操作。
3. 图像处理：在数字图像处理领域，模数转换器用于将数字图像信号转换为模拟图像信号，以便于显示或其他图像处理操作。
4. 控制系统：模数转换器在控制系统中用于将数字控制信号转换为模拟控制信号，以便于控制各种设备或系统的运行。
数模模数转换器介绍课件
通信领域
数字信号处 理：用于信 号的采集、 处理和传输
01
移动通信：用 于手机、基站 等设备的信号 转换和传输
03
02
04
通信网络： 用于网络设 备的信号转 换和传输
卫星通信：用 于卫星通信设 备的信号转换 和传输
测量与控制领域
01
工业自动化：用于生产过程的控制和监测
02
实验室仪器：用于测量和分析各种物理量
数模模数转换 器介绍课件
目录
01. 数模模数转换器概述 02. 数模模数转换器的工作原理 03. 数模模数转换器的应用领域 04. 数模模数转换器的发展趋势
1
数模模数转 换器概述
数模模数转换器的定义
数模模数转换器是一种将模拟信号转换为数 字信号的设备。
它的主要功能是将模拟信号进行采样、量化 和编码，生成数字信号。 NhomakorabeaD
转换精度和速度是数模 转换器的重要指标
数模模数转换器的结构
输入信号： 模拟信号
采样保持电路： 将模拟信号转 换为数字信号
量化器：将数 字信号转换为 二进制数字信 号
编码器：将二 进制数字信号 转换为数字信 号
输出信号： 数字信号
解码器：将数 字信号转换为 二进制数字信 号
保持器：将二 进制数字信号 转换为数字信 号
03
医疗设备：用于医疗诊断和治疗设备的数据采集和控制
04
航空航天：用于飞行器的姿态控制和导航系统
4
数模模数转换 器的发展趋势
高精度、高速度
高精度：随着技术的发展， 数模模数转换器的精度不 断提高，可以满足更高要 求的应用需求。
低功耗：随着技术的发展， 数模模数转换器的功耗不 断降低，可以满足更低功 耗的应用需求。
电路中的模数转换与数模转换的原理与应用
电路中的模数转换与数模转换的原理与应用在现代电子设备中，模数转换和数模转换是一些关键的技术，广泛应用于音频、视频和通信等领域。
这些转换技术允许我们将模拟信号和数字信号之间进行转换，并在电路设计中发挥重要作用。
本文将探讨模数转换和数模转换的原理和应用。
一、模数转换（ADC）模数转换（Analog-to-Digital Conversion，简称ADC）是将连续的模拟信号转换为离散的数字信号的过程。
它的原理基于量化和编码两个步骤。
首先，量化将连续的模拟信号分为不同的离散级别。
这个过程类似于将一个连续的信号映射到一组离散的数值上。
量化程度的精确度决定了数字信号的分辨率。
常见的量化方法有线性量化和非线性量化。
接下来，编码将量化后的数值转换为数字信号。
常见的编码方式包括二进制编码、格雷码和翻转码等。
其中，二进制编码是最常用的编码方式，它将每个量化级别与一个二进制码相对应。
模数转换器的应用非常广泛。
例如，在音频信号处理中，模数转换器将模拟音频信号转换为数字形式，使得我们可以进行数字信号处理，如音频编码和音频分析等。
此外，在通信系统中，模数转换器将模拟语音信号转换为数字信号，使得我们可以进行数字通信，如电话和移动通信等。
二、数模转换（DAC）数模转换（Digital-to-Analog Conversion，简称DAC）是将离散的数字信号转换为连续的模拟信号的过程。
它的原理与模数转换相反，包括解码和重构两个步骤。
首先，解码将数字信号转换为对应的离散数值。
解码过程与编码过程相反，常见的解码方式包括二进制解码和查找表解码等。
接着，重构将解码后的数值转换为模拟信号。
重构过程类似于对数字信号进行插值和滤波，以恢复出连续的模拟信号。
数模转换器在许多领域中也得到广泛应用。
例如，在音频播放器中，数模转换器将数字音频信号转换为模拟音频信号，供扬声器播放。
此外，在调制解调器中，数模转换器将数字通信信号转换为模拟信号，使其可以被传输和接收。
什么是电路中的数模转换和模数转换
什么是电路中的数模转换和模数转换电路中的数模转换和模数转换是指将数字信号和模拟信号互相转换的过程。
在现代电子设备和通信系统中，这两种转换方式起着至关重要的作用。
1. 数模转换：数模转换是将数字信号转换为模拟信号的过程。
在数字电路中，所有信息都以二进制形式表示，通过数模转换可以将数字信号转换为模拟电压、电流或其他模拟形式的信号。
常见的数模转换器是数字到模拟转换器（DAC），它将数字信号转换为模拟信号的输出。
数模转换器通常由一个数字输入和一个模拟输出组成。
数模转换器的输入可以是数字编码、数字信号或数字数据，输出信号则是连续的模拟波形。
在数模转换的过程中，数字信号经过采样和量化，然后根据一定的规则转换为相应的模拟信号。
数模转换在诸多应用中发挥着重要的作用，如音频和视频处理、通信系统中的调制解调器等。
通过数模转换，数字信号能够在模拟电路中进行处理和传输，实现数字与模拟信号之间的无缝衔接。
2. 模数转换：模数转换是将模拟信号转换为数字信号的过程。
在大部分现代电子设备中，数字信号更易于处理和存储，因此需要将模拟信号转换为数字信号以进行后续处理。
模数转换器（ADC）是常见的模数转换设备，它将模拟信号转换为离散的数字化信号。
模数转换器通常包含一个模拟输入和一个数字输出。
在模数转换的过程中，连续的模拟波形被分段采样，然后经过量化，最终转换为离散的数字信号。
适当的采样频率和精度可以确保模拟信号在数字化后能够保持较高的还原度。
模数转换在许多领域中被广泛使用，如音频和视频编码、传感器信号处理、通信系统中的调制解调器等。
通过模数转换，模拟信号可以被数字电路准确地表示和处理，实现了数字系统对模拟信号的感知和操作。
总结：数模转换和模数转换是电路中常见的信号转换方式，它们相互补充，使得数字和模拟信号能够在电子设备和通信系统中相互转换。
数模转换将数字信号转换为模拟信号，模数转换则将模拟信号转换为数字信号。
这两种转换方式的应用广泛，并在现代电子技术中扮演着重要的角色。
什么是数据转换器它的原理和应用有哪些
什么是数据转换器它的原理和应用有哪些什么是数据转换器：原理和应用数据转换器（Data Converter）是一种电子设备，用于将一种形式的数据转换为另一种形式的数据。
它在电子通信、计算机网络以及其他行业中扮演着至关重要的角色。
本文将介绍数据转换器的原理，以及它在不同领域的应用。
一、原理数据转换器是通过将输入信号采样然后进行量化（Quantization），最终输出转换为数字形式的数据。
这个过程包括两个主要步骤：采样和量化。
1. 采样（Sampling）采样是指对输入信号进行周期性的抽样，将连续的模拟信号离散化。
采样频率决定了信号的频率范围，通常按照奈奎斯特定理（Nyquist Theorem）来选择。
奈奎斯特定理规定，对于一个最高频率为f的信号，采样频率必须大于2f，才能够准确还原原始信号。
2. 量化（Quantization）量化是指将采样得到的离散信号映射到一组有限的取值中。
在量化的过程中，连续变化的信号被离散化为一系列固定的取值。
量化精度（Resolution）是指采用的量化水平数目，通常使用比特（bit）来表示。
比特数越多，信号的精度越高，但相应的数据量也会增大。
量化误差是在信号量化过程中产生的误差。
由于原始信号是连续变化的，而量化后的数字信号只能表示离散的取值，因此信号的精度会有所损失。
量化误差的大小与量化精度有关，一般通过信噪比（SNR）来衡量。
二、应用数据转换器在电子通信、计算机网络以及其他领域中广泛应用。
以下是一些常见的应用示例：1. 模数转换器（ADC）模数转换器将模拟信号转换为数字信号，是许多系统中不可或缺的组成部分。
例如，在音频设备中，模数转换器将声音信号转换为数字信号，使其能够被数字音频处理器处理。
在工业自动化中，模数转换器将传感器信号转换为数字信号，以便进行数据分析和控制。
2. 数模转换器（DAC）数模转换器将数字信号转换为模拟信号，用于许多应用中，包括音频播放器、视频显示器和测量设备等。
数模转换器和模数转换器实验报告材料
数模转换器和模数转换器实验报告材料一、实验目的1.学习和掌握数模转换器和模数转换器的原理和工作方式；2.了解数模转换器和模数转换器在各种应用领域的具体应用；3.掌握数模转换器和模数转换器的实际测量方法和数据处理。
二、实验器材和原理1.数模转换器（DAC）：将数字信号转换为模拟信号。
它可以将二进制数字信号转换为连续的模拟信号，并且可以根据控制信号的不同而输出不同的电压或电流；2.模数转换器（ADC）：将模拟信号转换为数字信号。
它能够实时取样模拟信号，并将其转换为对应的数字信号；3.示波器：用于观测和显示信号波形；4.信号发生器：用于产生输入信号。
三、实验过程1.数模转换器实验：（1）将示波器的X轴连接到数模转换器的数字输入端，Y轴连接到模拟输出端；（2）通过示波器上的控制按钮，调整示波器显示的方式，使其能够显示数模转换器输出的模拟信号波形；（3）使用信号发生器产生不同频率的正弦信号，并通过数模转换器将其转换为模拟信号；（4）观察和记录示波器上显示的模拟信号波形，并进行分析和比较。
2.模数转换器实验：（1）将信号发生器的输出连接到模数转换器的模拟输入端；（2）调整信号发生器的频率和幅度，产生不同的模拟信号；（3）将模拟信号输入到模数转换器中，并观察和记录模数转换器输出的数字信号；（4）使用示波器观测和记录模数转换器输出的数字信号波形，并进行分析和比较。
四、实验结果和数据处理1.数模转换器实验结果：根据示波器显示的模拟信号波形，可以观察到数模转换器能够将输入的数字信号转换为连续的模拟信号，并且输出的模拟信号的波形与输入信号的波形一致。
2.模数转换器实验结果：根据示波器显示的数字信号波形，可以观察到模数转换器能够将输入的模拟信号实时取样并转换为对应的数字信号。
对于不同频率和幅度的输入信号，模数转换器能够正确地输出对应的数字信号。
五、实验结论数模转换器和模数转换器是将数字信号和模拟信号相互转换的重要器件。
数模转换器与模数转换器基本原理
数模转换器与模数转换器基本原理数模转换器（DAC）和模数转换器（ADC）是现代电子设备中常见的模拟信号处理电路，它们用于将数字信号转换为模拟信号或将模拟信号转换为数字信号。
本文将详细介绍数模转换器和模数转换器的基本原理。
一、数模转换器（DAC）基本原理数模转换器将数字信号转换为模拟信号，通常用于将数字数据转换为模拟信号输出，如音频、视频等。
数模转换器的基本原理如下：1. 数字信号表示：数字信号由一系列离散的数值表示，通常用二进制表示。
比如，一个八位的二进制数可以表示0-255之间的数字。
2. 数字量化：数字量化是将连续的模拟信号离散化，将其转换为一系列离散的数值。
这可以通过将模拟信号分成若干个均匀的间隔来实现。
例如，将模拟信号分为256个等间隔的量化等级。
3. 数字到模拟转换：数字到模拟转换的过程是将离散的数字信号转换为连续的模拟信号。
这可以通过使用数字信号的离散值对应的模拟信号的电压值来实现。
比如，将一个八位的二进制数转换为0-5V之间的电压。
4. 输出滤波：为了减少转换过程中的噪声和失真，通常需要对转换器的输出信号进行滤波。
滤波器可以通过消除高频噪声、平滑信号等方式来实现，以获得更好的模拟输出信号。
二、模数转换器（ADC）基本原理模数转换器将模拟信号转换为数字信号，通常用于模拟信号的数字化处理，如传感器信号采集、音频信号编码等。
模数转换器的基本原理如下：1. 模拟信号采样：模拟信号是连续变化的信号，模数转换器需要将其离散化。
采样是指周期性地测量模拟信号的幅度。
采样频率越高，采样精度越高，对原始模拟信号的还原能力越强。
2. 量化和编码：量化是将采样后的模拟信号转换为离散的数字量，包括离散幅度和离散时间。
编码是将量化后的信号用二进制表示。
常用的编码方式有二进制编码、格雷码等。
3. 数字信号处理：模数转换器的输出是数字信号，可以通过数字信号处理进行后续的处理和分析。
例如，可以对采集到的传感器数据进行滤波、数学运算等。
第12章 数模模数转换
模拟电压 二进制编码 代表的模拟电压电平
1V
111
7＝14/15 V
13/15 V
110
6＝12/15 V
11/15 V
101
5＝10/15 V
9/15 V
100
4＝8/15 V
WR1：输入数据选通信号，低电平有效。（
上升沿锁存）
XFER：数据传送选通信号，低电平有效。 WR2：数据传送选通信号，低电平有效。（
上升沿锁存）
IOUT1：DAC输出电流1。当DAC锁存器中为全1时，IOUT1最大（满 量程输出）；为全0时，IOUT1为0。
IOUT2：DAC输出电流2。它作为运算放大器的另一个差分输入 信号（一般接地）。满足 IOUT1+IOUT2 ＝
①D/A转换器模拟输出电压可能被分离的等级数－－可用输 入数字量的位数n表示D/A转换器的分辨率；
②可用D/A转换器的最小输出电压与最大输出电压之比来表 示分辨率。
分辨率
U
Um
1 2n 1
分辨率越高，转换时对输入量的微小变化的反应越灵敏。 而分 辨率与输入数字量的位数有关，n越大，分辨率越高。
2. )转换误差
为模拟信号（IOUT1+IOUT2）输出。
DAC0832 的使用有双缓冲器型、单缓冲器型和直通型三
种工作方式。
DAC0832的三种工作方式
（a）双缓冲方式：采用二次缓冲方式，可在输出的同时，采集下一个数 据，提高了转换速度；也可在多个转换器同时工作时，实现多通道D/A的 同步转换输出。 （b）单缓冲方式：适合在不要求多片D/A同时输出时。此时只需一次写 操作，就开始转换，提高了D/A的数据吞吐量。 （c）直通方式：输出随输入的变化随时转换。
电路中的数模转换器与模数转换器
电路中的数模转换器与模数转换器电子设备在现代社会中扮演着重要的角色，而电路则是电子设备的基础。
在电路中，数模转换器和模数转换器是两种常见的组件，它们在数字信号和模拟信号之间起着桥梁的作用。
本文将就数模转换器和模数转换器进行探讨。
一、数模转换器数模转换器（DAC）是将数字信号转换为模拟信号的装置。
在电子设备中，数字信号通常是通过二进制编码来表示的，而模拟信号是连续变化的。
数模转换器的作用就是将数字信号转化为与之对应的模拟信号。
数模转换器通常由数字信号输入端、模拟信号输出端和控制端组成。
其中，数字信号输入端接收来自计算机或其他数字设备的二进制编码信号，而控制端可以进行精确的调节和控制。
通过内部的数学运算和电流输出，数模转换器能够将离散的数字信号转换为连续的模拟信号。
数模转换器在各个领域中都得到了广泛的应用。
在音频设备中，数模转换器能够将数字音频信号转换为模拟音频信号，使得人们能够用耳朵听到音乐。
在通信设备中，数模转换器则起到将数字信号转换为模拟信号的作用，使信息能够在物理媒介上传输。
二、模数转换器模数转换器（ADC）则是将模拟信号转换为数字信号的装置。
在电子设备中，模拟信号是连续变化的，而数字信号是离散的。
模数转换器的作用就是将模拟信号转化为与之对应的数字信号。
与数模转换器类似，模数转换器通常由模拟信号输入端、数字信号输出端和控制端组成。
模拟信号输入端接收来自传感器或其他模拟设备的信号，而控制端则用于对转换过程进行调节和控制。
通过内部的采样和量化处理，模数转换器能够将连续的模拟信号转换为离散的数字信号。
模数转换器同样在各个领域中发挥着重要作用。
在测量仪器中，模数转换器能够将模拟信号转换为数字信号，使得数据能够被处理和分析。
在自动控制系统中，模数转换器则起到将模拟输入转换为数字输入的作用，使得系统能够进行数字化的操作。
结语数模转换器和模数转换器在电子设备中起到了桥梁的作用，将数字信号和模拟信号进行转化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
的内容在DAC 寄存器中锁存。
• (3) 进入DAC 寄存器的数据送入D/ A 转换器转换成模拟信号, 且随时 可读取。DAC0832 在不同信号组合的控制下可实现三种工作方式: 双缓冲器型、单缓冲器型和直通型, 如图8-6 所示。
上一页 下一页 返回
8. 2 数/ 模转换器(DAC)
• ①双缓冲器方式, 如图8-6 (a) 所示: 首先, 给
下一页 返回
8. 3 模/ 数转换器(ADC)
• 1. 取样和保持 • 取样(又称抽样或采样) 是将时间上连续变化的模拟信号转换为时间上
离散的模拟信号, 即转换为一系列等间隔的脉冲。其过程如图8-7 信 号, UO 为取样后输出信号。 • 取样电路实质上是一个受控开关。在取样脉冲CP 有效期τ 内, 取样开 关接通, 使UO =UI; 在其他时间(Ts -τ) 内, 输出UO =0。因此, 每经过一 个取样周期, 在输出端便得到输入信号的一个取样值。 • 为了不失真地用取样后的输出信号UO 来表示输入模拟信号UI, 取样频 率f s 必须满足fs≥2fmax (此式为取样定理)。其中, fmax 为输入信号UI 的 上限频率(即最高次谐波分量的频率)。
• 倒T 型电阻网络DAC 的组成框图如图8-2 所示, 数据锁存器用来暂时 存放输入的数字量, 这些数字量控制模拟电子开关, 将参考电压源UREF 按位切换到电阻译码网络中变成加权电流, 然后经运放求和输出相应 的模拟电压, 完成D/ A 转换过程。
下一页 返回
8. 2 数/ 模转换器(DAC)
输入寄存器直接存入DAC 寄存器中并进行转换。这种工作方式称为
单缓冲方式, 即通过控制一个寄存器的锁存, 达到使两个寄存器同时选
通及锁存。
上一页 下一页 返回
8. 2 数/ 模转换器(DAC)
• ③直通方式: 如图8-6 (c) 所示,
都接地, 两个寄存器都处
于常通状态,输入数据直接经两寄存器到DAC 进行转换, 故这种工作
下一页 返回
8. 1 概 述
• 完成A/ D 转换的电路称A/ D 转换器(简称ADC); 从数字信号到模拟信 号的转换称为数/ 模转换(又称D/ A 转换), 完成D/ A 转换的电路称D/ A 转换器(简称DAC)。A/ D、D/ A 转换器在微机控制系统中应用非常 广泛, A/ D 转换器位于微机控制系统的前向通道,D/ A 转换器位于微 机控制系统的后向通道。
• 用计算机对生产过程进行实时控制, 其控制过程原理框图如图8-1 所 示。利用A/ D 转换器把由传感器采集来的模拟信号转换成为数字信 号, 送入计算机处理, 当计算机处理完数据后, 把结果或控制信号输出, 由D/ A 转换器转换成模拟信号, 送入执行元件, 对控制对象进行控制。 可见, ADC 和DAC 是数字系统和模拟系统相互联系的桥梁, 是数字系 统的重要组成部分。
上一页 下一页 返回
8. 3 模/ 数转换器(ADC)
• 2. 量化和编码 • 输入的模拟信号经取样-保持后, 得到的是阶梯形模拟信号。必须将阶
梯形模拟信号的幅度等分成n 级, 每级规定一个基准电平值, 然后将阶 梯电平分别归并到最邻近的基准电平上。 • 两种量化编码方法的比较, 称为量化。量化中的基准电平称为量化电 平, 取样保持后未量化的电平UO 值与量化电平Uq 值之差称为量化误 差δ, 即δ =UO -Uq。量化的方法一般有两种: 只舍不入法和有舍有入 法(或称四舍五入法)。用二进制数码来表示各个量化电平的过程称为 编码。图8-9 所示为两种不同的量化编码方法。
上一页
返回
8. 2 数/ 模转换器(DAC)
• 8. 2. 1 D / A 转换器的基本工作原理
• D/ A 转换器用于将输入的二进制数字量转换为与该数字量成比例的 电压或电流。A/ D转换的原理有多种, 但功能相同, 下面以倒T 型电阻 网络D/ A 转换器为例, 介绍其工作原理。
• 8. 2. 2 倒T 型电阻网络DAC
稳定值时所用的时间。
• 8. 2. 4 集成DAC 举例
• DAC0832 是常用的集成DAC, 它是用CMOS 工艺制成的双列直插式 单片八位DAC, 可以直接与Z80、8080、8085、MCS51 等微处理器 相连接。其主要特性:
• (1) 分辨率为8 位。 • (2) 电流稳定时间1 μs。
• 结合图8-5 (a) 可以看出A/ D 转换器进行各项功能时, 对控制信号电平 的要求如表8-1所示。
• 由图8-5 (a) 可知各控制信号的作用, 下面对表8-1 进行说明:
• (1) 输入锁存器的锁存信号LE1 由ILE、
的逻辑组合产生。
当ILE 为高电平、 为低电平、
输入负脉冲时在LE1 上产生正
• 1. 分辨小变化量。它与D/ A 转
换器能够转换的二进制位数n 有关。
上一页 下一页 返回
8. 2 数/ 模转换器(DAC)
• 它表示输出满量程电压与2n 的比值。例如, 具有12 位分辨率的DAC, 如果转换后满量程电压为5 V, 则它所能分辨的最小电压为
• 所以运算放大器的输出电压为
上一页 下一页 返回
8. 2 数/ 模转换器(DAC)
• 若RF =R, 则有 • 推广到n 位DAC, 则有
上一页 下一页 返回
8. 2 数/ 模转换器(DAC)
• 8. 2. 3 DAC 的主要技术指标
• 目前DAC 的种类比较多, 制作工艺也不相同, 按输入字长可分为8 位、 10 位、12 位及16 位等; 按输出形式可分为电压型和电流型等; 按结 构可分为带有数据锁存器和无数据锁存器两类。不同类型的DAC 在 性能上的差异较大, 适用的场合也不尽相同。因此, 清楚DAC 的一些 技术参数是十分必要的。以下介绍DAC 的一些主要技术指标:
第8 章 数模和模数转换器的应用
• 8. 1 概述 • 8. 2 数/模转换器 (DAC) • 8. 3 模/数转换器 (ADC)
返回
8. 1 概 述
• 在实际控制系统中采用的计算机所要加工、处理的信号可以分为模拟 量(Analog) 和数字量(Digit) 两种类型, 为了能用计算机对模拟量进行 采集、加工和输出, 就需要把模拟量(如温度、光强、压力、速度、流 量等) 转换成便于计算机存储和加工的数字量(称为A/ D 转换) 送入计 算机进行处理, 同样经过计算机处理后的数字量所产生的结果依然是 数字量, 要对外部设备实现控制必须将数字量转换成模拟量(称为D/ A 转换), 因此, D/ A转换与A/ D 转换是计算机用于多媒体、工业控制等 领域的一项重要技术。
八位D/ A 转换器三大部分组成。它有两个分别控制的数据寄存器, 可 以实现两次缓冲, 所以使用时有较大的灵活性, 可根据需要接成不同的 工作方式。
上一页 下一页 返回
8. 2 数/ 模转换器(DAC)
• DAC0832 中采用的是倒T 型R-2R 电阻网络, 无运算放大器, 是电流 输出, 使用时需外接运算放大器。芯片中已经设置了Rf b, 只要将9 号 管脚接到运算放大器输出端即可。但若运算放大器增益不够, 还需外 接反馈电阻。
方式称为直通方式。
• 实际应用时, 要根据控制系统的要求来选择工作方式。
上一页
返回
8. 3 模/ 数转换器(ADC)
• 8. 3. 1 ADC 的基本工作原理
• A/ D 转换器的功能是把模拟量转换为数字量, 转换过程通过取样、保 持、量化和编码四个步骤完成。模拟信号的大小随着时间不断地变化, 为了通过转换得到确定的值, 对连续变化的模拟量要按一定的规律和 周期取出其中的某一瞬时值进行转换, 这个值称为采样值。采样频率 一般要高于或至少等于输入信号最高频率的2 倍, 实际应用中采样频 率可以达到信号最高频率的4~8 倍。对于变化较快的输入模拟信号, A/ D 转换前可采用采样保持器, 使得在转换期间保持固定的模拟信号 值。相邻两次采样的间隔时间称为采样周期。为了使输出量能充分反 映输入量的变化情况, 采样周期要根据输入量变化的快慢来决定, 而一 次A/ D转换所需要的时间显然必须小于采样周期。
上一页 下一页 返回
8. 2 数/ 模转换器(DAC)
• (3) 可工作于单缓冲、双缓冲、直通等工作方式下。 • (4) 只需在满量程下调整其线性度。 • (5) 单一电源供电(+5 V~+15 V)。 • (6) 低功耗(20 mW)。 • 集成DAC0832 的内部结构和管脚排列如图8-5 所示。 • DAC0832 主要由一个八位输入寄存器、一个八位DAC 寄存器和一个
• 图8-3 所示为一个四位倒T 型电阻网络DAC 电路原理图(按同样结构 可将它扩展到任意位), 它由数据锁存器(图中未画)、模拟电子开关(S)、 R-2R 倒T 型电阻网络、运算放大器(A) 及基准电压组成。
• 模拟电子开关S3、S2、S1、S0 分别受数据锁存器输出的数字信号D3、 D2、D1、D0 控制。当某位数字信号为1 时, 相应的模拟电子开关接至 运算放大器的反相输入端(虚地);若为0 则接同相输入端(接地)。
一个负脉冲信号,
将输入数据先锁存在输入寄存器中。当需要D/ A 转换时, 再给
一个负脉冲信号, 将数据送入DAC 寄存器中并进行转换, 这种工作方
式称为两级缓冲方式。
• ②单缓冲器方式: 如图8-6 (b) 所示,
接地, 使DAC 寄存器处于
常通状态, 当需要D/ A 转换时, 给
一个负脉冲, 使输入数据经
脉冲, 输入锁存器的状态随数据线的状态变化, LE1 回到低电平时, 将
数据信息在输入锁存器中锁存。
上一页 下一页 返回
8. 2 数/ 模转换器(DAC)
• (2) DAC 寄存器锁存信号LE2 由
的逻辑组合产生。
当
为低电平,
