低温热水地板辐射采暖专项施工方案设计

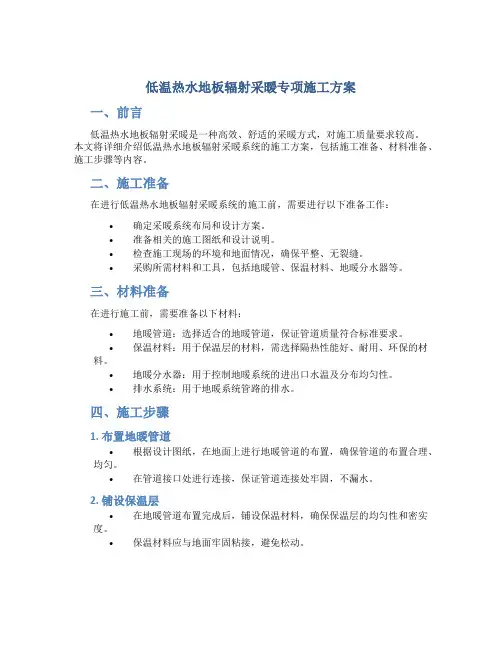

低温热水地板辐射采暖专项施工方案
低温热水地板辐射采暖专项施工方案一、前言低温热水地板辐射采暖是一种高效、舒适的采暖方式，对施工质量要求较高。
本文将详细介绍低温热水地板辐射采暖系统的施工方案，包括施工准备、材料准备、施工步骤等内容。
二、施工准备在进行低温热水地板辐射采暖系统的施工前，需要进行以下准备工作：•确定采暖系统布局和设计方案。
•准备相关的施工图纸和设计说明。
•检查施工现场的环境和地面情况，确保平整、无裂缝。
•采购所需材料和工具，包括地暖管、保温材料、地暖分水器等。
三、材料准备在进行施工前，需要准备以下材料：•地暖管道：选择适合的地暖管道，保证管道质量符合标准要求。
•保温材料：用于保温层的材料，需选择隔热性能好、耐用、环保的材料。
•地暖分水器：用于控制地暖系统的进出口水温及分布均匀性。
•排水系统：用于地暖系统管路的排水。
四、施工步骤1. 布置地暖管道•根据设计图纸，在地面上进行地暖管道的布置，确保管道的布置合理、均匀。
•在管道接口处进行连接，保证管道连接处牢固，不漏水。
2. 铺设保温层•在地暖管道布置完成后，铺设保温材料，确保保温层的均匀性和密实度。
•保温材料应与地面牢固粘接，避免松动。
3. 安装地暖分水器•安装地暖分水器，连接地暖系统的进出口管道，调节水温和流量，确保热量分布均匀。
4. 工艺验收•完成施工后，对地暖系统进行工艺验收，测试系统是否正常运行，是否存在漏水或渗漏情况。
•根据验收结果进行必要的调整和改善。
五、施工质量保证•施工过程中，需严格遵守相关规范和要求，保证施工质量。
•施工完成后，对系统进行定期检查和维护，确保系统正常运行。
六、结语低温热水地板辐射采暖系统的施工需要严格按照规范和要求进行，保证系统的安全性和舒适性。
只有施工过程中细致入微，严格把控质量，才能确保系统的长期稳定运行。

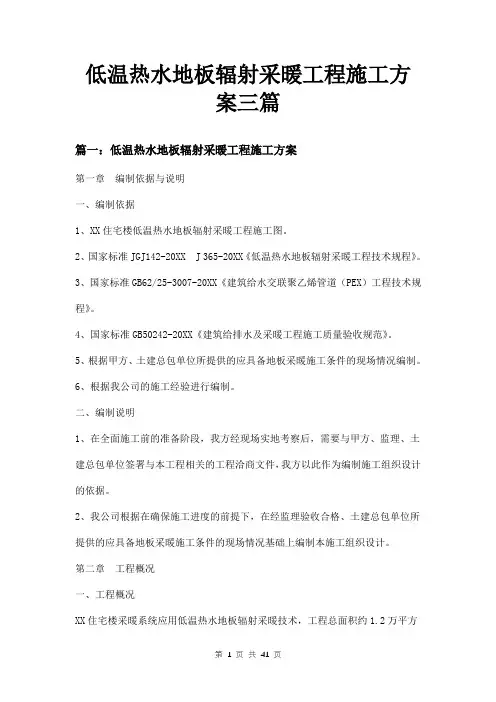

低温热水地板辐射采暖工程施工方案三篇
2.3、编制施工组织设计。
2.4、根据已通过甲方封样验收的材料品种及施工进度计划进行备料。
2.5、协助监理、土建总包单位对地板辐射采暖施工前所应具备的施工现场条件进行验收。
2.6、组织人员、材料按工程计划分批到位，并对有关人员进行技术、质量、安全的全面交底。
2.2.6、导热盘管过门口处、引出地面处、穿越混凝土层伸缩缝处加装伸缩保护波纹套管，管道间距小于100mm需加装隔热波纹套管。
2.2.7、全部安装完毕后，进行一次压力试验：在进水口连接临时水源，打开供水球阀、回水球阀注水清洗、排气至出水口，无可见颗粒物和气泡即视为冲洗合格；然后存水打压，用手动试压泵缓慢加压，升压时间不少于15分钟，达到试验压力值0.6Mpa停止加压，稳压1小时不漏水并在其后补压至试验压力值0.6Mpa，10分钟内压力降不大于0.05Mpa为合格。此项工作需经自检合格后由监理验收，验收合格方可进行下一道工序施工。此间需及时作好试压及冲洗自检记录。
1、施工进度计划依据：
1.1、依据我公司的施工经验制定。
1.2、依据甲方、土建总包单位按本施工组织设计要求所提供的地板辐射采暖施工条件制定。
1.3、除因未可预见的工地停电、停水、其他工种对我方施工材料成品造成损坏而影响进度的情况和其它不合理因素及不可抗力因素以外，本进度计划对于其它正常的不可预见因素已做了相应的考虑。
2.3、XX住宅楼采暖总面积约为7000平方米，根据每个工作日所下的施工任务指标1000平方米计算，加上二次试压时间，在不出现质量事故的情况下，我方用15个工作日即可完成本地板辐射采暖工程施工任务。
第七章 质量保证措施
一、施工组织设计编制
我公司是低温热水地板辐射采暖技术的开发设计、产品制造、成套安装的专业公司，根据以往工程的成功经验，针对XX住宅楼地板辐射采暖工程编制科学、合理的施工组织设计，经审批后施工。
低温热水地板辐射采暖系统施工方案

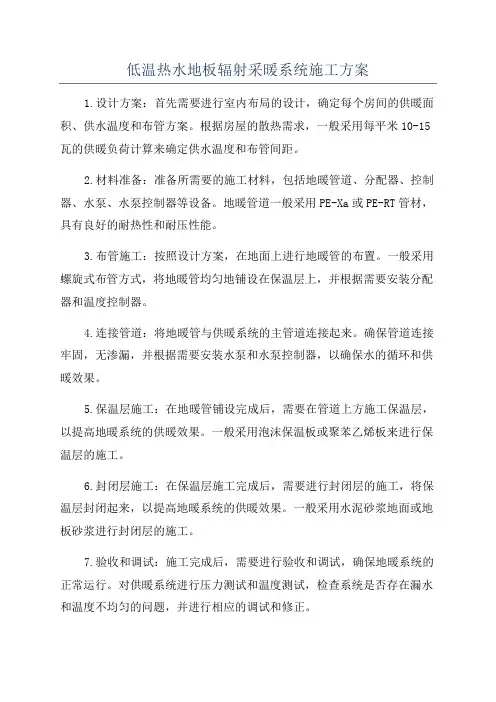

低温热水地板辐射采暖系统施工方案
1.设计方案：首先需要进行室内布局的设计，确定每个房间的供暖面积、供水温度和布管方案。
根据房屋的散热需求，一般采用每平米10-15瓦的供暖负荷计算来确定供水温度和布管间距。
2.材料准备：准备所需要的施工材料，包括地暖管道、分配器、控制器、水泵、水泵控制器等设备。
地暖管道一般采用PE-Xa或PE-RT管材，具有良好的耐热性和耐压性能。
3.布管施工：按照设计方案，在地面上进行地暖管的布置。
一般采用螺旋式布管方式，将地暖管均匀地铺设在保温层上，并根据需要安装分配器和温度控制器。
4.连接管道：将地暖管与供暖系统的主管道连接起来。
确保管道连接牢固，无渗漏，并根据需要安装水泵和水泵控制器，以确保水的循环和供暖效果。
5.保温层施工：在地暖管铺设完成后，需要在管道上方施工保温层，以提高地暖系统的供暖效果。
一般采用泡沫保温板或聚苯乙烯板来进行保温层的施工。
6.封闭层施工：在保温层施工完成后，需要进行封闭层的施工，将保温层封闭起来，以提高地暖系统的供暖效果。
一般采用水泥砂浆地面或地板砂浆进行封闭层的施工。
7.验收和调试：施工完成后，需要进行验收和调试，确保地暖系统的正常运行。
对供暖系统进行压力测试和温度测试，检查系统是否存在漏水和温度不均匀的问题，并进行相应的调试和修正。
低温热水地板辐射采暖系统施工方案的关键是设计合理、施工精细。
只有在设计合理的基础上，采用合适的材料和施工方法，才能确保地暖系统的正常运行和效果的达到。
此外，施工人员需要具备一定的专业知识和经验，以确保施工质量和施工安全。
低温热水地板辐射采暖专项施工方案及技术三篇
低温热水地板辐射采暖专项施工方案及技术三篇篇一：低温热水地板辐射采暖专项施工方案一、编制依据《建筑工程施工质量验收统一标准》（GB50300——20XX）；《建筑给水排水及采暖工程施工质量质量验收规范》（50242——20XX）；《地面辐射供暖技术规程》（JGJ142——20XX）；XX设计文件：楼面地板辐射采暖构成：5、预留30厚面层4、40厚C20细石混凝土垫层3、0.2厚真空镀铝聚酯薄膜2、30厚聚苯乙烯泡沫板保温层1、钢筋混凝土楼板卫生间地板辐射采暖构成：8、预留30厚面层7、0.6厚SBC防水层6、40厚C20细石混凝土垫层5、0.2厚真空镀铝聚酯薄膜4、20厚聚苯乙烯泡沫板保温层3、0.6厚SBC防水层2、20厚1；3水泥砂浆找坡1、钢筋混凝土楼板室内盘管PE-RT20*20连接支管PP-R塑铝稳态管S4级二、施工准备1、本工程设计为低温热水地板辐射采暖，准备工作必须行之有效。
2、对施工现场所有操作人员进行技术交底、安全交底，掌握施工工艺和规范标准要求。
3、按计划提前组织原材料进场，并出示合格证和检验报告，现场抽查送试复检。
4、主要施工工具，塑料管专用连接机具，试压泵，专用管剪，专用割管刀、手电钻、电热风机、铰板及板牙、板手、锯弓、刮刀、手锤、钢卷尺、盘尺、水平尺、角尺。
5、对现场进行清理，打扫干净，达到地板辐射施工要求。
三、施工工艺方法要求（一）地板辐射施工工艺流程准备工作—→绝热层施工—→集配装置安装—→加热盘管安装—→加热盘管冲洗—→初次水压试压—→加热盘管砼填充层施工—→二次水压试验—→面层施工—→系统调试—→结束。
（二）施工方法1、绝热层施工a.地面基层清理对水泥砂浆找平层进行清理，找平层上不应有砂石、垃圾、积灰等杂物，其平整度应符合规范要求。
b.绝热板铺设1)铺设绝热板之前，应根据房间形状和面积大小，合理下料裁板。
2)将保温板按先里后外顺序铺设在找平层上，多层绝热层应错缝铺设，接合处应严密，铺设应平整，不应凹凸不平或起包。
低温热水楼面辐射采暖地板施工方案
低温热水楼面辐射采暖地板施工方案1.准备工作：a.确定供暖面积：首先需要测量房间的面积，确定需要安装地板供暖的区域。
b.准备材料和设备：选择适用的辐射板、供暖管道、衔接件、水泥砂浆等材料，并准备好安装工具如切割机、铺设工具等。
2.地面处理：a.清理地面：清除地面上的杂物和灰尘，确保地面干净。
b.翻修不平坦表面：如果地面存在不平坦的情况，需要进行翻修处理，确保地面平整。
c.防潮处理：根据需要，在地面上涂抹一层防潮剂，防止水分渗透到地板下。
3.安装辐射板：a.辐射板安装：将辐射板按照需要的面积和形状切割，并逐一安装在地板上。
辐射板之间要保持间隙，以便后续安装管道。
b.固定辐射板：使用合适的固定件将辐射板固定在地面上，确保辐射板稳固。
4.安装供暖管道：a.确定管道布置：根据供暖区域的大小和需求，确定供暖管道的布置方案。
b.安装管道：按照布置方案，逐一安装供暖管道在辐射板间。
管道的连接处要使用衔接件进行连接，确保密封性能。
5.测试管道连通性：a.管道测试：在安装完管道之后，进行管道的压力测试，确保管道连接处没有漏水现象。
b.系统调试：测试管道连通性后，可以进行整个供暖系统的调试，确保系统正常工作。
6.覆盖地面材料：a.敷设隔热层：在供暖管道上方敷设一层隔热层，以减少热量的损失。
b.铺设地面材料：在隔热层上铺设所需的地面材料，可以选择木地板、瓷砖等。
7.系统验收：a.检查系统：在施工完成后，对整个供暖系统进行检查，确保系统运行正常。
b.温度测试：通过温度计等工具，对不同区域的温度进行测试，确保供暖效果符合预期。
总结：低温热水楼面辐射采暖地板施工方案涉及到地面处理、辐射板安装、供暖管道安装、系统测试和覆盖地面材料等步骤。
在施工过程中，需要严格按照规范进行操作，确保系统的安全性和供暖效果。
在施工之前，可以根据实际情况进行工艺设计和材料选择，以获得更好的供暖效果。
低温热水辐射供暖楼地面施工方案
目录第一章工程概况 (3)第二章编制依据 (3)第三章施工方法 (3)第四章施工准备 (4)第五章施工工艺 (5)5.1低温热水辐射供暖施工工艺流程 (5)5.2施工方法 (5)5.2.1准备工作 (5)5.2.2基层处理 (6)5.2.3安装集分水器及附件 (6)5.2.4涂刷素水泥浆 (6)5.2.5 20厚水泥砂浆找平层施工 (7)5.2.6铺贴20厚挤塑聚苯板 (7)5.2.7铺贴0.2厚真空镀铝聚酯薄膜 (8)5.2.8铺设底层钢丝网片（Φ3@50钢丝网片） (8)5.2.9敷设、固定散热管 (8)5.2.10散热管管道冲洗 (10)5.2.11散热管道并入分集水器 (10)5.2.12初次试压 (10)5.2.13 C20细石混凝土楼面施工 (11)5.2.14 1：1水泥沙子随打随抹光收面 (12)5.2.15压力稳定、系统调试 (12)第六章施工质量保证措施 (12)6.1建立可靠质量保证体系 (12)6.2质量标准要求 (14)6.3质量控制注意事项 (15)第七章安全文明施工保证措施 (16)7.1安全管理制度 (16)7.2环境保护制度 (17)7.2.1、环境保护控制措施 (17)7.2.2、危险源控制措施 (17)第一章工程概况中航城市花园二期位于许昌市魏都区新兴路南文峰路东。
本工程涉及3#、4#、7#、9#、11#、12#、15#、16#楼、人防地下室及附属工程，总建筑面积约85000㎡，地上建筑面积约68000㎡，地下建筑面积约17000㎡，其中人防总建筑面积约8000㎡。
单体楼地下耐火等级为一级，地上耐火等级为二级。
结构的安全等级为二级,主体结构设计使用年限为50年。
施工图设计楼地面为低温热水辐射供暖楼地面。
第二章编制依据1、《建筑工程施工质量验收统一标准》 GB 50300-20132、《建筑给水排水及采暖工程施工质量验收规范》GB 50242-20023、《辐射供暖供冷技术规程》 JGJ 142-20124、中航城市花园二期施工图第三章施工方法根据建筑设计总说明可知本工程为低温热水辐射供暖楼地面。
低温热水辐射供暖楼地面施工方案
低温热水辐射供暖楼地面施工方案目录一、项目概述 (2)1. 项目背景介绍 (2)2. 低温热水辐射供暖系统简介 (3)3. 楼地面施工范围及目标 (4)二、施工前准备 (5)1. 现场勘察与测量 (6)2. 施工图纸审查 (7)3. 施工队伍组织与培训 (8)4. 材料设备采购计划 (9)三、材料设备选择及质量要求 (11)1. 辐射供暖管道选材要求 (12)2. 保温材料选择及性能要求 (14)3. 阀门、散热器等配件质量要求 (14)4. 电缆、电线规格及性能要求 (15)四、施工工艺流程 (16)1. 施工顺序安排 (17)2. 管道布置与安装流程 (18)3. 保温层施工步骤 (19)4. 楼地面装饰层施工流程 (20)五、施工过程控制要点及难点解决策略 (21)1. 管道安装精度控制要点 (22)2. 保温层施工质量保证措施 (23)3. 楼地面装饰层施工注意事项及难点解决策略 (24)4. 系统调试与运行维护要点 (25)六、质量检查与验收标准 (26)七、安全与环保措施 (27)一、项目概述随着人们对舒适生活环境要求的不断提高，低温热水辐射供暖技术逐渐成为建筑供暖的主流方式。
本项目旨在为某住宅小区提供高效、节能、环保的低温热水辐射供暖楼地面施工方案，以满足业主对温暖舒适居住环境的需求。
本方案采用先进的低温热水辐射供暖系统，结合地面保温材料和地板材料，实现室内温度的稳定调节和节能效果。
本方案还将充分考虑施工过程中的安全、环保和质量要求，确保项目的顺利进行和预期目标的实现。
1. 项目背景介绍随着绿色建筑和节能减排理念的普及，低温热水辐射供暖系统因其高效节能、舒适环保的特点，在现代建筑中得到广泛应用。
本方案针对XX楼宇的供暖需求，提出一套切实可行的低温热水辐射供暖楼地面施工方案。
该方案旨在解决传统供暖方式能耗高、舒适度不高的问题，提高建筑物的居住和使用品质，同时满足绿色建筑的标准和可持续发展的要求。
地辐热采暖施工方案
本工程采用低温热水地板辐射采暖,采暖系统采用双立管分户热计量系统。
供回水立管安装在管井内,地埋管管道井至户内分、集水器采用耐高温聚乙烯 PE-RT 管,管径为De25*,室内盘管采用De20*,每户设分、集水器。
分、集水器上均设有DN15自动放气。
一、低温地板辐射采暖简解1.低温地板辐射采暖的特点地板采暖以温度不高于60℃的热水为热媒,在加热管内循环流动,加热地板,通过地面以辐射和对流的传热方式向室内供热的供暖方式。
这一更具人性化的采暖方式,以其舒适、卫生、保健、高效、节能、不占使用面积、使用寿命长等特点,日渐成为时尚、品味生活不可或缺的部分。
它是通过埋设在地板下混凝土层中的加热盘管的热水循环把地表温度加热并保持在25℃左右,通过辐射,使房间气温达到人体适宜的温度。
2.低温地板辐射采暖的构造组成详见下图其它房间地辐射采暖构造详图注：1.L间距见设计。
2.本次施工仅施工至豆石填充层结构层卫生间地辐射采暖构造详图注：1.L间距见设计。
2.本次施工仅施工至豆石填充层二、低温地板辐射采暖施工 1.施工准备1.施工材料及技术要求 聚苯乙烯泡沫塑料板PE —RT 塑料管材PE—RT塑料加热管的内外表面应光滑、平整,干净,不应有可能影响产品性能的明显划痕、凹陷、气泡等缺陷。
塑料管的公称外径、壁厚与偏差,应符合规范要求。
分水器、集水器、自动跑风阀：材质为全铜质制品。
分水器、集水器包括分水干管、集水干管、排气及泄水试验装置、支路阀门和连接配件等,分水器、集水器的表观,内外表面应光洁,不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷,表面电镀的连接件,色泽应均匀,镀层牢固,不得有脱镀的缺陷,铜制金属连接件与管材之间的连接结构形式为卡套式夹紧结构。
钢丝网：低碳冷拔丝,焊接网。
反射膜：铝箔反射膜。
2.施工工具准备专用管件、管钳、冲击钻、胀铆螺栓、手钳、塑料扎带或固定卡子、抹子、推车、手动打压泵、压力表等。
3.作业条件施工现场有水、电供应设施。
低温热水地板辐射采暖施工方案范本
xxxxx项目工程地面辐射采暖工程施工方案xxxxx工程集团公司年月日xxxxx项目工程地面辐射采暖工程施工方案审批栏xxxxx项目工程地面辐射采暖工程施工方案一、工程概述：工程名称：xxxxx项目工程地面辐射采暖工程开发商：工程地点：工程范围：低温地板辐射采暖系统分集水器以内部分安装工程（不含砼垫层施工）建筑面积：约㎡总工期：绝对工期为天。
二、地暖系统情况：热源：见设计图纸热负荷：见设计图纸设计参数：见设计图纸系统范围：见设计图纸系统分置（户型）：见设计图纸三、供暖方式：本工程采用低温热水地面辐射采暖系统。
1.管材采用PE-RT管材，管材外径为20㎜，弯曲半径不小于6d。
2.分、集水器采用优质铜制分水器。
3.地面铺设苯板容重20kg/ m3,厚度为20mm。
4.铝箔反射膜采用加筋铝箔。
5.膨胀缝材、边角保温、卡钉、护管、铝箔、胶带等按照图纸设计及施工工艺要求有序安装。
四、主要施工机具设备地板采暖必备施工机具有：气（水）压泵、电锤、管钳、活动扳手、壁纸刀，专用裁管刀、改锥、电笔、电缆线盘、压力表、试压用管件等。
五、低温热水地板辐射供暖工程施工前应具备以下条件：1.设计图纸及相关文件齐全。
2.施工方案、施工组织计划及图纸会审已通过，施工技术已进行技术交底。
3.施工力量和工具能保证正常施工。
4.施工现场施工用水、电、材料储放场地和临时设施能满足施工需求。
5.与地暖施工冲突的其它工种已完工或已做工序调整，能够满足施工场地要求。
6.衔接工种已全部按设计完成并验收。
7.室内地面已根据地暖施工需要全部剔凿完毕。
8.房间应已封闭，门窗尽可能安装完毕。
9.低温热水地面辐射采暖所用材料进行检查合格后方可在工程上使用。
10.低温热水地板辐射供暖施工温度不宜低于5℃。
六、管材使用、连接方法、试验标准、混凝土回填：1、地面盘管：采用PE-RT管材。
2、管件连接：采用铜制卡环套式管件连接。
3、实验标准：0.6Mpa气压实验，15分钟压降不超过0.05Mpa，无渗漏为合格。
住宅小区低温地板热水辐射采暖工程施工组织设计#山东
住宅地暖施工组织设计第一章编制依据与说明（一）编制依据1、低温热水地辐射采暖项目建筑平面图和管路系统图2、低温热水地辐射采暖项目采购文件3、行业标准《地面辐射供暖技术规程》JGJ142-20044、国家标准《建筑给排水采暖施工质量验收规范》GB50242-20045、国家标准《采暖通风及空气调节设计规范》GB50019-20036、国家标准《冷热水用耐热聚乙烯（PERT）管道系统》CJ/T175-20027、国家标准《冷热水用耐热聚乙烯（PEx）管道系统》CJ/T175-20028、国家标准《冷热水用耐热聚乙烯（PPR）管道系统》GB/T187429、冷暖设备有限公司低温热水地板辐射供暖应用技术规程（试行）10、根据甲方、土建总包单位所提供的应具备地板采暖施工条件的情况11、根据与甲方或土建总包单位工程商洽文件。
（二）编制说明1、在全面施工前的准备阶段，经现场实地考察后，需要与甲方监理、土建总包单位协商并签署与本工程相关的工程洽商文件。
2、为确保施工进度，在经监理验收合格，，土建总包单位已提供相应具备低温地板采暖施工条件下。
第二章工程概况及施工要求（一）工程概况项目低温地板热水辐射采暖工程建筑面积约平方米。
（二）工程特点工程采用室内铺设轻质发泡水泥为隔热层的新工艺，施工过程中不宜于其它施工作业同时交叉作业，对有可能发生的交叉作业，要求与相关专业共同协商，确定合理的配合方案。
地板辐射采暖工程要求同土建总包单位紧密配合，加强合作，以确保工程质量和进度。
（三）绝热层厚度轻质发泡水泥隔热层和细石混凝土填充层总厚度为10㎝，其中轻质发泡水泥厚度为5㎝，填充层（细石混凝土）5㎝。
第三章施工组织方案及说明（一）项目经理部1、成立项目领导小组为保证工程进度、质量安全落到实处，协调重大问题的处理，特成立领导小组。
项目领导小组：组长领导小组成员：领导小组职责：（1）、对工程进度、安全、质量进行全方位管理并组织落实。
低温热水地辐射采暖专项施工方案
低温热水地辐射采暖专项施工方案一、准备工作1.确定施工区域：根据建筑结构和使用需求确定需要采暖的区域，并进行详细测量和设计。
2.材料准备：准备好地暖管材、保温材料和配件等施工所需材料。
3.施工设备准备：准备好施工所需的电焊机、切割机、打草机、气动工具等设备。
二、施工流程1.清理施工区域：清理施工区域的杂物和垃圾，确保施工区域整洁。
2.安装隔热层：在施工区域地面上铺设隔热层，可采用EPS板、聚苯乙烯泡沫板等材料。
3.安装地暖管：按照设计要求，将地暖管按照间距要求固定在隔热层上。
地暖管的布置要避免与水电线路相交，并保证管道的连接牢固，无渗漏。
4.进行压测：在地暖管安装完毕后，进行压测，检查管道是否有渗漏，确保管道的质量和安全性。
5.安装保温层：在地暖管上方铺设保温层，可采用聚酯纤维毡或聚氨酯泡沫板等材料，确保热量能够向上辐射，并减少热量的损失。
6.安装隔音层：在保温层上方铺设隔音层，可采用橡胶隔音垫或岩棉板等材料，减少地暖系统对楼下的噪音影响。
7.进行系统测试：连接完所有地暖管道后，进行系统测试，检查系统是否正常工作，地面温度是否均匀。
8.进行封闭处理：将施工区域进行封闭处理，确保地面温度的稳定性，并减少温度的波动。
9.系统调试和验收：进行系统调试，检查地暖系统的温度控制和循环泵等设备的正常运行。
施工方案完成后，进行验收，确保系统的安全性和使用效果。
三、注意事项1.施工过程中应注意与其他施工工艺的协调，避免损坏地暖系统。
2.施工过程中严禁在地暖管道上施工，以免影响管道的正常使用。
3.施工过程中应注意安全，佩戴防护装备，避免发生安全事故。
4.施工完成后，对地暖系统进行定期维护和检查，确保系统的正常使用。
四、施工效果综上所述，低温热水地辐射采暖专项施工方案的实施需要进行准备工作，按照施工流程进行施工，注意施工的细节和安全，最终达到预期的工程效果。
同时，对地暖系统的定期维护和检查也是确保系统正常使用的重要环节。
地辐热采暖施工方案
本工程采用低温热水地板辐射采暖，采暖系统采用双立管分户热计量系统。
供回水立管安装在管井内，地埋管（管道井至户内分、集水器）采用耐高温聚乙烯(PE-RT)管，管径为De25*2.8,室内盘管采用De20*2.3，每户设分、集水器。
分、集水器上均设有DN15自动放气。
一、低温地板辐射采暖简解1.低温地板辐射采暖的特点地板采暖以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。
这一更具人性化的采暖方式，以其舒适、卫生、保健、高效、节能、不占使用面积、使用寿命长等特点，日渐成为时尚、品味生活不可或缺的部分。
它是通过埋设在地板下混凝土层中的加热盘管的热水循环把地表温度加热并保持在25℃左右，通过辐射，使房间气温达到人体适宜的温度。
2.低温地板辐射采暖的构造组成详见下图其它房间地辐射采暖构造详图注：1.L间距见设计。
2.本次施工仅施工至豆石填充层结构层卫生间地辐射采暖构造详图注：1.L间距见设计。
2.本次施工仅施工至豆石填充层二、低温地板辐射采暖施工 1.施工准备1.施工材料及技术要求 1.1聚苯乙烯泡沫塑料板1.2 PE —RT 塑料管材PE—RT塑料加热管的内外表面应光滑、平整，干净，不应有可能影响产品性能的明显划痕、凹陷、气泡等缺陷。
塑料管的公称外径、壁厚与偏差，应符合规范要求。
1.3分水器、集水器、自动跑风阀：材质为全铜质制品。
分水器、集水器包括分水干管、集水干管、排气及泄水试验装置、支路阀门和连接配件等，分水器、集水器的表观，内外表面应光洁，不得有裂纹、砂眼、冷隔、夹渣、凹凸不平等缺陷，表面电镀的连接件，色泽应均匀，镀层牢固，不得有脱镀的缺陷，铜制金属连接件与管材之间的连接结构形式为卡套式夹紧结构。
1.4钢丝网：低碳冷拔丝，焊接网。
1.5反射膜：铝箔反射膜。
2.施工工具准备专用管件、管钳、冲击钻、胀铆螺栓、手钳、塑料扎带或固定卡子、抹子、推车、手动打压泵、压力表等。
低温热水地板辐射采暖系统施工方案
第一章工程概况本工程位于雁环路与长安南路西南方向，建筑分为地下一层，地上三十三层，框架剪力墙结构，建筑面积34410.33平方米，主体高度97.8米。
建筑物设计耐火等级为一级。
建筑结构安全等级为二级，设计使用年限为50年，抗震设防烈度为八度，地基基础设计等级为甲级，建筑抗震设防类别为丙类。
该工程由XXXX投资开发，XXXX公司设计，XXXX公司监理，XXXX公司陕西分公司承建。
第二章系统综述低温热水地板辐射采暖系统概述低温热水地板辐射采暖系统，简称地暖，是以低温热水为热媒，通过预埋在房间地面下的地暖专用热水管来加热地板，进而实现由地面向房间的散热供暖。
其所需供暖热水温度本工程设计为45~55℃。
低温热水地板辐射供暖系统以采暖房间的整个地面作为散热面，散热面积大，散热面表面温度远低于传统散热片，热量大部分以热辐射形式散出，与传统的供暖方式相比，低温热水地板辐射供暖系统具有以下优点：1、洁净、卫生、舒适地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁卫生。
室温自下而上逐渐递减，给人以脚暖头凉的舒适感觉。
2、高效、节能、运行费用低地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源，节省能源。
维修简便。
可方便地在分水器前端（水暖井）安装计量表，从而实现分户计量。
3、地暖有较好的蓄热性由于地面层和混凝土层热容量大，因此在间歇供热的条件下，室内温度变化不明显。
4、不占室内面积易装修低温热水地板辐射采暖的热水管道，除使用中可调节的分、集水器及阀门外，全部埋在地面以下，不占任何使用面积，便于装修和家具布置。
5、使用寿命长低温热水地板辐射采暖，在设计使用条件下使用，寿命可达50年以上。
第三章系统主要材料材料介绍1、高效隔热保温层：自熄型：聚苯乙烯保温板板材，厚度20（30mm一层是采用）mm，容重不小于20kg/m³，导热系数≤0.0５w/m•k，氧指数≤30，压缩强度≥100kPa。
低温热水地板辐射采暖专项施工方案
低温热水地板辐射采暖专项施工方案一、项目背景及概述随着现代建筑技术的发展，地板辐射采暖技术被广泛应用于建筑物采暖系统中。
低温热水地板辐射采暖是一种以热水为介质，通过地板表面传递热量的采暖方式，具有舒适、节能、环保等特点。
本文将介绍低温热水地板辐射采暖的施工方案。
二、工程准备1.施工前应做好相关的工程准备工作，包括施工材料、设备和人员调配等。
2.各种施工材料的选择应符合国家相关标准，并经过质检验收。
3.施工设备的准备应充分考虑现场条件和施工量的需求。
4.确保施工人员具备相关证书，并进行安全培训。
三、施工步骤1.前期准备：(1)施工前应清理地面，确保地面平整干净。
(2)根据图纸要求，确定辐射采暖系统的布置和管道走向。
(3)在地面上进行划线，确定管道的安装位置和间距。
2.管道安装：(1)根据划线，在地面上开凿适当的沟槽，保持沟槽的平整和平行。
(2)安装管道：将管道放入沟槽内，保持管道的平整，并采用专用的夹箍固定。
(3)连接管道：使用专用的连接件将管道进行连接，确保连接口的牢固和密封。
3.测试和验收：(1)管道安装完成后，进行泄漏测试和水压试验，确保系统的安全性和可靠性。
(2)进行制冷试验：通过加热和冷却系统，测试制冷效果，检测系统是否工作正常。
(3)进行运行试验：在实际运行中，检查系统的运行情况，包括供暖效果、水温等。
四、施工注意事项1.施工过程中应确保安全，遵守相关的安全规定，配备好必要的防护用具。
2.施工过程中要注意环境保护，避免对周围环境造成污染。
3.施工过程中要注意施工质量，确保施工材料和设备的质量，保证施工的可靠性和耐久性。
五、施工质量控制1.施工过程中应按照施工图纸和规范要求进行施工，并进行记录和验收。
2.施工完成后，进行系统的测试和调试，确保系统的正常运行。
3.将施工，测试和调试的记录整理归档，以备后期维护和改造。
六、总结通过以上施工方案，可以确保低温热水地板辐射采暖系统的正常运行和施工质量的可控，为建筑物提供舒适的采暖环境，实现节能和环保的目标。
低温地暖施工方案
目录一、编制依据 (1)二、工程概况 (1)三、工艺说明 (2)四、工艺原理 (2)五、施工工艺流程及操作要点 (3)六、材料与设备 (7)七、质量控制 (8)八、安全措施及成品保护 (9)九、环保措施 (10)十、售后服务 (10)低温热水地板辐射采暖施工方案一、编制依据1.工程施工图纸2.现行国家规范，根据标准图集及天津市质监总站各类文件规范、图集：《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《通风与空调工程施工质量验收规范》GB50243-2002《地面辐射供暖技术规程》 JGJ142-2004《05系列建筑标准设计图集》 DBJT29-18-2005建设标准（通用图集）二、工程概况1.工程主要概况：本工程2.设计简介：根据建筑物使用性质，本建筑1-4号楼采暖系统分为两种：1）二层及以下商业采用散热器采暖系统，以产权为单位采用分户计量，干管及热计量表设置在地下一层的专用热力小室或地上热表间等公共空间；2）三层及以上的住宅为共用立管的分户计量采暖系统，户内采用低温热水地板辐射采暖系统，立管设置于公共区水暖管井内。
根据建筑高度，住宅采暖系统分为高、低区两个分区，每个分区设置一对共用立管，共用立管采用异程式。
户内采暖系统的供回水管布置在垫层内。
配建采用散热器采暖系统。
本次设计低温热水地板辐射采暖系统平面图标注采暖负荷，住宅户内盘管布置待甲方确定地板采暖厂商后，由生产厂商配合设计院进行二次设计，每户集中在客厅(或厨房)处设有室内温度控制装置，集中调控室内温度。
房间内盘管的铺设由我单位严格按照《地面辐射供暖技术规程》之规定进行。
本工程供热系统采用市政热源，由其设置于地下一层的集中换热站提供各采暖系统二次热水。
散热器采暖系统设计供、回水温度为:85/60°C,地板采暖系统设计供、回水温度为:50/40°C。
各采暖系统补水及定压由换热站统一考虑；采暖热力入口装置设在地下一层的热力小室内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
低温热水地板辐射采暖专项施工方案
一、编制依据
《建筑工程施工质量验收统一标准》（GB50300——2001）；
《建筑给水排水及采暖工程施工质量质量验收规范》（50242——2002）；
《地面辐射供暖技术规程》（JGJ142——2004）；
万锦星城设计文件：
楼面地板辐射采暖构成：
5、预留30厚面层
4、40厚C20细石混凝土垫层
3、0.2厚真空镀铝聚酯薄膜
2、30厚聚苯乙烯泡沫板保温层
1、钢筋混凝土楼板
卫生间地板辐射采暖构成：
8、预留30厚面层
7、0.6厚SBC防水层
6、40厚C20细石混凝土垫层
5、0.2厚真空镀铝聚酯薄膜
4、20厚聚苯乙烯泡沫板保温层
3、0.6厚SBC防水层
2、20厚1；3水泥砂浆找坡
1、钢筋混凝土楼板
室内盘管PE-RT20 * 20
连接支管PP-R塑铝稳态管S4级
二、施工准备
1、本工程设计为低温热水地板辐射采暖，准备工作必须行之有效。
2、对施工现场所有操作人员进行技术交底、安全交底，掌握施工工艺和规范标准要求。
3、按计划提前组织原材料进场，并出示合格证和检验报告，现场抽查送试复检。
4、主要施工工具，塑料管专用连接机具，试压泵，专用管剪，专用割管刀、手电钻、电热风机、铰板及板牙、板手、锯弓、刮刀、手锤、钢卷尺、盘尺、水平尺、角尺。
5、对现场进行清理，打扫干净，达到地板辐射施工要求。
三、施工工艺方法要求
（一）地板辐射施工工艺流程
准备工作—→绝热层施工—→集配装置安装—→加热盘管安装—→加热盘管冲洗—→初次水压试压—→加热盘管砼填充层施工—→二次水压试验—→面层施工—→系统调试—→结束。
（二）施工方法
1、绝热层施工
a.地面基层清理
对水泥砂浆找平层进行清理，找平层上不应有砂石、垃圾、积灰等杂物，其平整度应符合规范要求。
b.绝热板铺设
1)铺设绝热板之前，应根据房间形状和面积大小，合理下料裁板。
2)将保温板按先里后外顺序铺设在找平层上，多层绝热层应错缝铺设，接合处应严密，铺设应平整，不应凹凸不平或起包。
接缝处使用专用胶带粘接，胶带宽度不应小于40mm，线管、水管、排烟气道等穿过绝热层处，用胶带粘贴牢固。
2、集配装置（分水器、集水器）安装
a.集配装置安装前应进行水压试验。
b.集配装置应加固定，可固定在墙壁或专用箱内。
c.安装之前，应先确定集配装置的安装位置。
d.在分水器之前的供水连接管道上，顺水流方向应安装阀门，过滤器，阀门及泄水器，在集水器之后的回水连接管上，应安装泄水管，并加装平衡阀或其他可关断调节阀，对有热计量要求的系统，应设置热计量装置。
e.在分水器的总进水管与集水器的总出水管之间，宜设置旁通道，旁通道管上，应设置阀门。
f.分水器，集水器上均应设置支路阀门，手动或自动排气装置。
3、加热盘管安装
a.放线定位
按照设计图纸中管道的布置，在绝热层上放线定位，加热盘管的间距，应符合设计要求。
b.管道预制
1）加热管切割，应使用专用工具，当管径DN≤25mm时，应使用专用管剪，管径DN>25mm时使用专用割管刀，切割后，切口应平整，断口面应垂直于管轴线，否则，会影响管道的连接质量，造成渗漏或截面减少
2）由于加热管的盘卷一般定尺为100m或200m，裁管下料之前，应在施工现场实测定位线，测得各类户型每一回路的管道实际长度，通盘考虑如何充分利用材料，避免出现余量过多，而浪费材料的现象。
c.加热管敷设
1）埋设于填充层内的加热管不应有接头，管道敷设应排列整齐，间距按设计要求（一般为100mm—300mm），误差应不大于10mm，转变处，弯曲半径应一致，塑料管的弯曲半径R≥8D（D指管外径）
复合管的弯曲半径R≥5D。
2）管道弯曲，当管径小于等于DN25时，可直接手工弯管或采用专用弯管工具，当管径大于DN25时，宜用电风机吹热风加热弯曲的方法。
d.加热管固定，用扎带，将加热管固定在铺设于绝热层上的网格上，加热管弯头两端应设固定卡，加热管固定点的间距，直管段固定点间距，应为500mm——700mm，弯曲管段固定点间距，宜为200mm——300mm。
e.加热管与集配装置连接
1）加热管与集配装置阀门的连接，应使用专用管件，如设计无要求，应用卡套式，卡压式挤压加紧连接，连接件材料宜为铜质，铜质连接件与PP-R直接接触的表面应镀镍。
2）加热管出地面至分水器，集水器连接处，弯管部分不宜露出地面装饰层。
加热管出地面至分水器、集水器下部球阀接口之间明装管段，外部应加装塑料套管。
4、加热盘管冲洗
管道安装完成后，应用洁净水对管道进行冲洗，冲洗前，应关闭集配装置的总供，回水阀门，打开旁通阀对系统进行冲洗，系统冲洗合格后，再对各回路进行冲洗，冲洗合格后，应及时填写冲洗记录，报监理单位。
5、初次水压试验
a.管道冲洗完成后，浇筑混凝土填充层之前和浇筑混凝土填充层之后，分别进行水压试验，水压试验应分层，分段，分回路进行，初次水压试验前，应对管道采取安全有效的固定和保护措施，试验压力应为工作压力的1.5倍，且不应小于0.6MPa，在试验压力下，稳压1h，其压力降不应大于0.05MPa,在有冻结可能的情况下试压时，应采取防冻措施，试压完成后应及时将内的水吹净、吹干。
b.试压时，打开排气装置，电集水器向管道缓慢注水，将空气排出，充满水后，关闭排气装置，检查接口处有无渗漏，试压合格后，应及时填写试压记录。
6、加热盘管砼填充层施工
a.伸缩缝是低温热水地面辐射供暖工程设计中非常重要的部分，可以有效地防止地面因热胀冷缩而被破坏，当地面面积超过30.0m2或边长超过6.0m时，应按不大于6.0m间距设置伸缩缝，伸缩缝宽度不应小于8mm，伸缩缝中应填充弹性膨胀材料，在与内外墙、柱等垂直构件交接处留不间断的伸缩缝，伸缩缝填充材料，应采用搭接方式连接，搭接宽度不应小于10mm。
b.混凝土填充层标号为C20，，豆石混凝土在加热盘管上施工，应小心下料，人工捣固，不应采取机械振捣。
c.混凝土填充层施工中，加热管内的水压不应低于0.6MPa。
7、二次水压试验
8、面层施工
a.面层的施工，应在填充层达到要求强度进行。
b.施工面层时不应剔、凿、割、钻和钉砼填充层，不应向填充层内楔入任何物件。
9、系统调试
a.地面辐射供暖系统未经调试，不应运行使用。
b.地面辐射供暖系统的调试与试运行，应在施工完成，且混凝土填充层养护期满后，正式采暖运行前进行。
c.初始加热时，热水升温应平缓，供水温度应控制在比当时环境温度高10℃左右，且不应高于32℃，应连续运行48h，以后每隔24h升温升高3℃，直到达到设计供水温度。
d.地面辐射供暖系统的供暖效果，应以房间中央离地1.5m处黑球温度计所显示的温度，作为评价和检测的依据。
四、卫生间及厨房施工
1、卫生间过门处应设置止水墙，在止水墙内侧应配合土建专业的防水，加热管穿止水墙处应采取防水措施。
2、用料及做法，下到上的做法。
A、水泥浆一道（内掺粘结胶）。
B、20厚1：3水泥砂浆找坡，压实抹光。
C、0.6厚SBC防水层，四周翻起150高。
D、20厚聚苯乙烯泡沫板。
E、0.2厚真空镀铝聚酯薄膜
F、用专用塑料卡且与散热管绑牢。
G、20厚C20细石混凝土，随打随抹平。
H、0.6厚SBC防水层，四周翻起150高。
（预留30厚面层）
五、质量标准要求
1、以楼层50线为基准控制砼垫层上坪,其基准为50线以下均为530mm作为C20砼垫层上坪（其中绝热板为30mm，PE管及填充层为40），厨房、卫生做防水，地辐热做在防水层之下，其垫层
（以厨房、卫生间，卫生瓷底向下50mm）。
均底于50线为550mm为准。
2、盘管试压时，液压试验宜在环境温度5℃以上进行，当环境温度低于5℃时，应采取防冻措施。
3、隐蔽敷设的加热盘管，不应有接头，隐蔽前，应进行水压试验，加热盘管弯曲部分不应出现硬折弯现象，曲率半径应符合下列规定。
a.塑料管不应小于管道外径的8倍。
b.复合管不应小于管道外径的5倍。
3、集配装置安装前，应进行水压试验，试验压力为工作压力的1.5倍，但不应小于0.6MPa。
5、分、集水器型号、规格、公称压力及安装位置高度等，应符合设计要求。
6、管道安装工程施工技术要求及允许偏应符合下表的规定：
6、原始地面、填充墙、面层施工技术要求及允许偏差应符合下表规定：
六、安全、文明环保施工措施
1、环境因素控制措施
a.施工前，应编制环境保护措施，并按规定程序审批，应认真实施环境措施，进行环境保护技术交底。
b.定期对环境状况进行监测，评估环境措施落实力度，并及时采取控制措施。
c.保持施工现场整洁，施工现场固体废弃物进行分类存放，标识并及时处理。
d.管道试压，冲洗应有组织排放，不应随意排放。
2、危险源控制措施
a.施工班组进场后，应进行安全培训教育。
b.施工过程中，应分专业和工种，按分项工程进行安全技术交底。
c.管道试压应缓慢升压，在试压前，应对管道进行固定。
福建福清第三建筑公司万锦星城项目部技术组
二0一三年四月四日。
