工程上海中心大厦施工技术解读
上海中心大厦施工组织bim展示主要内容
上海中心大厦施工组织bim展示主要内容一、背景介绍上海中心大厦是中国第二高楼,高度632米,共有128层,建筑面积约为43万平方米。
该项目由上海中心大厦有限公司投资建设,由美国建筑设计公司Gensler和上海市规划设计研究院等单位联合设计。
施工单位为中国建筑股份有限公司和中国建筑第三工程局有限公司。
二、施工组织BIM展示的意义BIM(Building Information Modeling)是一种数字化的建筑模型技术,可以将设计、施工和运营过程中的信息整合在一起,提高项目效率和质量。
在大型高层建筑项目中,BIM技术可以帮助施工单位更好地管理和协调各个分包商的工作,并且能够提前发现潜在问题并进行预防控制。
三、施工组织BIM展示的主要内容1. 建模过程施工组织BIM展示首先需要进行3D建模。
该项目采用了Revit软件进行建模,在模型中包含了各个构件的尺寸、位置、材料等信息,并且可以与其他软件进行数据交换。
在建模过程中需要考虑到结构安全性、可施工性以及施工进度等因素,确保模型的准确性和可用性。
2. 施工协调BIM技术可以帮助施工单位进行各个分包商的工作协调。
在上海中心大厦项目中,BIM模型可以实时显示各个构件的位置、尺寸以及安装顺序等信息,方便各个分包商进行施工计划的制定和协调。
同时,BIM技术还可以帮助施工单位预防潜在问题,并且提前做好应对措施。
3. 施工进度管理BIM技术可以帮助施工单位进行施工进度管理。
在上海中心大厦项目中,BIM模型可以实时显示各个分包商的进度情况,并且与项目计划进行对比分析,以便及时发现和处理延期或超前情况。
同时,BIM技术还可以帮助施工单位进行资源管理和物流规划,提高项目效率和质量。
4. 安全管理BIM技术可以帮助施工单位进行安全管理。
在上海中心大厦项目中,BIM模型可以实时显示各个构件的位置、尺寸以及安装顺序等信息,并且与安全规程进行对比分析,以便预防潜在的安全问题。
同时,BIM技术还可以帮助施工单位进行应急预案制定和演练,提高项目安全性。

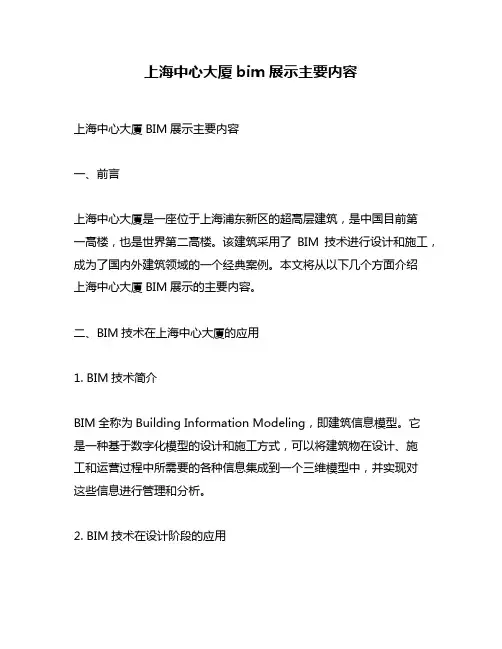

上海中心大厦bim展示主要内容
上海中心大厦bim展示主要内容上海中心大厦BIM展示主要内容一、前言上海中心大厦是一座位于上海浦东新区的超高层建筑,是中国目前第一高楼,也是世界第二高楼。
该建筑采用了BIM技术进行设计和施工,成为了国内外建筑领域的一个经典案例。
本文将从以下几个方面介绍上海中心大厦BIM展示的主要内容。
二、BIM技术在上海中心大厦的应用1. BIM技术简介BIM全称为Building Information Modeling,即建筑信息模型。
它是一种基于数字化模型的设计和施工方式,可以将建筑物在设计、施工和运营过程中所需要的各种信息集成到一个三维模型中,并实现对这些信息进行管理和分析。
2. BIM技术在设计阶段的应用在上海中心大厦的设计阶段,BIM技术主要应用于三个方面:建筑结构分析、空间布局优化和能源效率分析。
通过对建筑结构进行数字化分析,可以提高结构的稳定性和安全性;通过对空间布局进行优化,可以提高使用效率和舒适度;通过对能源效率进行分析,可以减少建筑的能源消耗。
3. BIM技术在施工阶段的应用在上海中心大厦的施工阶段,BIM技术主要应用于两个方面:施工过程模拟和质量控制。
通过对施工过程进行数字化模拟,可以提前发现和解决潜在的问题,减少施工风险;通过对质量进行数字化控制,可以提高建筑质量和施工效率。
4. BIM技术在运营阶段的应用在上海中心大厦的运营阶段,BIM技术主要应用于两个方面:设备管理和维修保养。
通过对设备进行数字化管理,可以实现设备状态的实时监测和维护;通过对维修保养进行数字化记录,可以提高维修保养效率和减少维修成本。
三、上海中心大厦BIM展示的主要内容1. 上海中心大厦BIM模型展示上海中心大厦BIM模型展示是本次展览的核心内容之一。
该模型是基于真实数据构建而成,包含了建筑结构、空间布局、设备管理等多个方面信息。
参观者可以通过VR技术进入模型内部进行体验,感受建筑的巨大和复杂。
2. 上海中心大厦BIM技术应用案例展示本次展览还展示了上海中心大厦BIM技术在设计、施工和运营阶段的应用案例。
上海中心大厦的bim施工工艺流程
上海中心大厦的bim施工工艺流程下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。
文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!上海中心大厦:BIM技术引领的创新施工工艺流程上海中心大厦,这座矗立在中国上海陆家嘴金融区的摩天大楼,不仅是亚洲最高的建筑,也是全球第二高的建筑,其建设过程中充分展现了BIM (建筑信息模型)技术的卓越应用。
上海中心大厦分析
结构设计
Structural design Nhomakorabea塔冠的设计
竖直桁架将重力荷载直 接传至下方的118层,径向 支撑将风压引起的径向 荷载 传至核心筒框架。简单垂直 支撑的开间在三角形的三个 转角处与隔层布置的垂直支 撑一起共同帮助塔冠系统抵 抗扭转。
结构设计
Structural design
抗震设计
基于性能化的设计明确地考虑了 结构构件的非线性和延性。
BIM技术
Building Information modeling
BIM信息化技术管理模式 分析与选择
BIM应用模式 设计单位驱动模式 承包单位驱动模式
建设单位驱动模式
适用范围
设计阶段
设计阶段、施工阶 段
设计阶段、招标阶 段、施工阶段、运 维阶段
效果 最小 较大
最大
最广泛 缺少
设计阶段较多、其他 阶段较少
BIM技术
Building Information modeling
BIM信息化技术管理模式 分析与选择
业主/ 监理
总包
设计
信息流动
业主、总包、设计“三位一体”模式
业主/ 监理
BIM数 据平台
信息流动
总包
设计
虚拟管理平台
基于BIM“三位一体”精细化管理模式
BIM技术
Building Information modeling
基于BIM信息技术构建上海中心的管理架构及管理流程
精 细 化 管 理 流 程
BIM技术
Building Information modeling
外皮做成旋转收缩上升的样式,让大楼更加具有动感。将尖角改为圆弧状,以减小风压的影响。圆润的角度能包容硬 朗的环球和金茂。而最终玻璃的消耗仅增加18%。
上海中心大厦基坑施工方法(逆作法)
9
逆作法的优点
上部主体结构与地下室同步施工,加快进度 已完成的地下室顶板可以作为部分施工场地, 地面交通可不受影响 楼板大酒店、解百、环北丝绸服装城、武 林广场地下空间(在建)采用全逆作法或半逆 作法。
因设计和施工难度大,运用很少。
12
未采用逆作法,担心楼板受水平 轴力的影响产生变形裂缝等
13
14
上海中心大厦 深基坑施工方法
2
一、主楼明挖顺作
3
4
第二部分 逆作法
5
主楼基坑:直径120m,坑深31m 围护结构:连续墙深50m,厚1.2m, 6道环箍 该类型的支护方式在环球金融中心 也运用过。
6
二、裙房盖挖逆作
7
连续墙→钻孔灌注桩→地下室的柱→地下室顶 板→挖地下1层土→地下1层梁板→挖地下2层土 →地下2层梁板……地下室底板
上海中心大厦结构工程建造关键技术_龚剑
编者按:“绝代有佳人,遗世而独立。
”上海中心大厦是我国目前在建的最高建筑,其独特的造型和地理环境令世人瞩目,但也给建筑施工带来了许许多多意想不到的难题,中国中央电视台亦曾以“超级工程”为题作了专门报道,更引起建筑界同行的关注。
作为施工总承包的上海建工集团的科技工作者们,不畏艰险,迎难而上,他们运用现代科技,如计算机管理、BIM模拟和具有自主知识产权的深基坑围护、筒架支撑式液压爬升整体钢平台模架、超高泵送混凝土施工技术等,攻坚克难,顺利地完成了上海中心大厦的主体结构施工,创造了世界建筑史上又一奇迹。
为此,本刊特约上图1 上海中心大厦地理位置及周边环境作者简介:龚 剑(1960-),男,博士,教授级高级工程师,集团总工程师。
通讯地址:上海市虹口区东大名路666号(200080)。
收稿日期:2014-02-15图2 结构体系概况核心筒为钢筋混凝土结构,在设备避难层的核心筒墙体内暗埋内伸臂桁架,内伸臂桁架通过外围伸臂桁架与巨型柱连接。
钢筋混凝土巨型柱内含劲性钢柱,沿高度向建筑°倾斜,包括8 根超级柱SC1和4 根角柱架层水平结构由楼层钢梁和组合楼板组成;1 区和层的水平结构设有楼面桁架和带状桁架;2 区和架层的水平结构设有伸臂桁架、楼面桁架、带状桁架。
各区设备避难层之间,钢框架外围的玻璃幕墙支撑钢结构采用悬挂结构形式,每个楼层面设置1 道。
屋顶皇冠钢结构位于整栋建筑顶部,由内外八角钢框架、帽桁架、竖向鳍图3 地下连续墙套铣施工工艺示意5.3 管井井点减压降水施工5.3.1 减压降水井点布置及停井通过减压降水单井及多井抽水试验分析,并经群井抽水试验验证确定方案。
基坑内设置深55 m的减压降水井图4 主楼土方开挖场景5.6 基坑工程环形围檩施工由于基坑深大,每道环形围檩须进行分段、对称、流水施工,每段长度控制在50 m左右。
第1道~第5道环形围檩底模及侧模采用木模,第6道环形围檩直接利用混凝土垫层做底模。
上海中心大厦土方施工方案
上海中心大厦土方施工方案一、土地条件分析在施工前,我们首先需要对土地条件进行分析和评估。
我们将派遣专业的土地勘测团队前往施工地点,对土壤类型、地下水位和地质情况等进行详细调查和测量。
根据所获得的数据和报告,我们将制定相应的施工方案,以确保项目在土地条件的限制下得以顺利进行。
二、风险评估风险评估是确保施工过程中顺利进行的重要一环。
我们将组织专业的技术团队进行全面的风险评估,包括施工过程中可能出现的地质灾害风险、材料供应风险以及人员安全风险等。
在评估过程中,我们将采取合适的措施来减轻风险,并制定相应的应急预案来应对可能发生的意外事件。
三、施工技术选择在施工方案中,我们将选择最适合土地条件和项目要求的施工技术。
我们将考虑以下几个方面:1.地基处理:根据土地调查结果,我们将选择适合的地基处理技术,如挖土方案、加固方案等,以确保建筑物的稳定性和安全性。
2.结构施工:我们将根据建筑设计方案选择合适的结构施工工艺,包括混凝土浇筑、钢结构安装等,以确保建筑物的结构稳定和强度满足相关标准。
3.装饰装修:我们将选择符合项目要求和品质标准的装饰装修工艺和材料,确保建筑物的外观美观,内部空间功能合理。
四、施工管理与控制为了确保施工的顺利进行,我们将采用先进的施工管理技术和工具。
我们将建立一个专业的施工管理团队,负责协调和管理各个施工阶段的工作,并确保施工进度、质量和安全得到有效控制。
我们还将使用现代化的监控系统和智能设备来确保施工过程的安全和高效。
五、环境保护措施在施工过程中,我们将采取一系列环境保护措施,以减少对周围环境的影响。
我们将严格控制施工噪音和粉尘产生,采取有效的废弃物处理措施,并合理使用和管理水资源和能源,以减少对环境的负面影响。
六、项目验收与交付在施工完成后,我们将组织专业团队对项目进行全面验收。
我们将按照相关标准和规范进行检查和测试,确保建筑物的质量和安全符合相关要求。
一旦验收合格,我们将向业主交付项目,并提供相应的维护和保修服务。
上海中心大厦钢结构工程施工创新技术3篇
上海中心大厦钢结构工程施工创新技术3篇上海中心大厦钢结构工程施工创新技术1上海中心大厦是一座现代化高层建筑,其高达632米,成为中国最高的建筑物之一。
这座大厦建造过程中采用了一系列创新的钢结构工程施工技术,这些技术实现了建筑物高度和稳定性的双重目标。
首先,上海中心大厦采用了冷弯薄壁构件技术。
该技术将钢板进行冷加工,并按照设计要求折弯和成型。
该技术具有成本低、工艺简单和施工方便等优点,并且能够保证构件的准确性和质量。
其次,上海中心大厦推广了模块化施工技术。
钢结构构件将被事先加工,并在现场组装。
这种技术具有加速施工、减少现场工作量和提高安全性等优点。
施工过程中采用了钢结构预制拼接技术,这有助于提高构件的准确度和质量,并且适用于多种复杂的结构形式。
此外,上海中心大厦还采用了现代化的机械化施工技术。
在内外层结构工程中,通过越来越多的自动化设备和机器人,加速了构建气氛的施工,使施工速度得到了极大的提高。
值得一提的是,上海中心大厦面临的最大挑战是抵抗风力和地震的力量。
为解决这些问题,结构工程师采用了震减防护技术。
这种技术通过将钢筋拉力减少到一个预定的水平,可以大幅减少地震波对建筑物的振荡。
而为了抵抗风力,工程师使用隔墙抗风技术,将隔墙安装在钢柱与钢梁之间,增强了建筑物的整体抗风能力。
总之,上海中心大厦的建成标志着在中国高层建筑领域取得了新的高度。
通过采用创新的钢结构工程施工技术,我们成功地解决了许多建筑方面的难题。
这给我们留下了一个极为宝贵的经验,即通过不断创新和尝试,使用科技和技术,我们可以让更多的世界领先的建筑物诞生在中国,这是我们大家一起的成功上海中心大厦的建成代表了中国在高层建筑领域的重要里程碑。
其采用的创新工程施工技术和结构设计,成功地解决了许多难题,显示了技术创新的潜力和应用的可行性。
这证明了中国拥有发展高层建筑的实力和经验,并为我们提供了宝贵的经验和启示。
未来,我们应该努力加强技术研发,继续推进科技创新,不断提高施工质量和效率,并为其他高层建筑项目提供借鉴和指导上海中心大厦钢结构工程施工创新技术2上海中心大厦钢结构工程施工创新技术随着城市化进程的加速,高层建筑已经成为现代城市发展的一个标志性符号,同时城市规划和环保要求也越来越严格。
超级工程--上海中心大厦施工技术解读
超级工程---上海中心大厦施工技术解读一,工程简介:上海中心大厦位于陆家嘴金融中心,是一座集商业、办公、酒店观光为一体的综合性摩天大楼。
建筑总占地面积约为30370㎡,总建筑面积574058㎡,其中地上部分建筑面积,410139㎡,建筑高度:632米。
地下5层,基坑深度,31.4m。
主楼为钢筋混凝土与钢结构组合而成的混合结构体系。
竖向结构包括核心筒和巨型柱,水平结构包括楼层钢梁、楼面桁架、环状桁架、伸臂桁架及组合楼板。
二,施工技术中的重点及措施:,便于32.11m分有效长度2.2用注浆量和注浆压力双控制,以注浆量为主;2.3,后注浆钻孔灌注桩施工工艺:、成孔方式:正循环钻进,反循环清孔;、泥浆制备:采用专用膨润土和外加剂人工拌制;泥浆除砂:ZX-250型泥浆净化装置(除砂机)除砂;、钻头形式:三翼双腰钻加钻具配重;、清孔方式一清泵吸反循环,二清泵吸(气举)反循环;、钢筋安装:预加工成型,直螺纹接驳器连接;、混凝土浇筑:导管法水下混凝土浇筑;、注浆:桩混凝土强度达到C45后,进行桩端后注浆。
2.4,试验与检测:对于基桩100%进行低应变动测、超声波(透射法)、成孔质量(孔深、孔径及垂直度)检测;竖向抗压静荷载试验桩取桩总数的1%,共11根。
3,主楼底板超大体积混凝土一次性浇筑:3.1主楼区域底板为八边形,面积约9370m2,厚度6m;主楼中部有一个电梯井深坑已于前期先行浇筑完成,紧贴地下墙为裙房区底板板厚1.6m,主楼与裙房之间有一条宽3.5m过渡区,板厚由6m过渡到1.6m。
底板面标高均为-25.40m。
3.2,底板混凝土采用C50R90商品混凝土,抗渗等级P12.底板混凝土总量6万m3。
本次浇344.14.24.34.44.55核心筒5.15.269台。
从混凝土泵送设备、混凝土布管工艺、混凝土性能三个方面制定具有针对性的施工方案。
用三一重工混凝土固定泵送系统核心筒高度200m以下用HBT90CH-2135;核心筒高度200m-556m范围用2台备用1台用HBT90CH-2150;核心筒高度556m-632m范围用1台备用1台HBT90CH-2150。
上海中心介绍
上海中心大厦关键技术简介各位专家、各位同行大家好,我这个PPT可能也相对来说比较长一点,可能会多占用大家一点时间,当然我也会抓紧的。
因为时间比较有限,本身这个东西也比较大,我介绍的时候可能会把一些关键的施工技术,把解决的问题思路跟大家介绍一下,关键的介绍一下,可能没有办法展开了.我今天跟大家交流的题目是上海中心大厦从建造关键技术简介,这个工程的投资方有三家,其中最主要的投资方有两家,一个是上海城投和上海陆家嘴,上海建工集团也是投资方之一.设计方是谁呢?这个工程的设计是Gensler建筑师事务所,示功图设计单位是同济大学建筑设计研究院,这个工程的施工总承包单位是上海建工。
这个工程的地理情况是这样的,因为它是处于上海的陆家嘴金融贸易区,这和已经建成的经贸形成一个品字型超高建筑群。
这个大楼基本情况是这样的,这是地下五层,地上121层,总高度632米,主要是商业、办公、酒店、观光于一体超高层建筑。
地下结构是这样的,整个地下占地面积约三万平方米,正下地下是五层,最深埋深是33。
1米。
上部结构基本上和超高层一样,采用钢筋混凝土和钢筋结构,在设备避免层的区域还设计有升臂航架,边上是设置的基本情况。
主要的一些组成结构,第一个是主楼核心层,他在大多数层高范围是九工格,高度到574米,这个核心孔也有变化,混凝土强度最高等度是C60的。
巨型柱,这主要有超级柱,角柱,八根超级柱延伸到八区,六根角柱延伸到六区.这个结构当中伸臂航架层,这个工程有六道,基本上在245678区的设备层当中进行设置,把外围和内围紧密的结合起来的构架。
楼面航架,这主要设计在1区到8区,在1区和3区的位置只有楼面桁架.从580米到632米是一个屋顶的钢结构体系,有双向桁架。
我把这个工程的主要关键技术跟各位做一下介绍,先谈一下主楼装机工程施工。
这个工作当中采用钢管状两种方式,在上海软土地区,以前经贸大厦也好,环球金融中心都是采用钢管,现在实际上采用钢管环境不允许,在这个工程当中只能采用唯一的方式,这个工程当中实验的时候花了很多精力进行一些研究,最后还是比较成功的。
上海中心大厦工程施工方案
一、工程概况上海中心大厦位于上海市浦东新区陆家嘴金融贸易区,是一座超高层地标式摩天大楼。
项目总建筑面积57.8万平方米,建筑主体为地上127层、地下5层,总高度为632米,结构高度为580米。
工程总投资约230亿元人民币,由美国Gensler建筑设计事务所设计,我国建筑企业施工。
二、施工方案1. 施工组织(1)成立项目领导小组,负责工程的全面管理工作。
(2)设立项目管理部,负责施工过程中的技术、质量、安全、进度、合同、资料等管理工作。
(3)成立施工班组,负责具体的施工任务。
2. 施工准备(1)编制施工组织设计,明确施工顺序、施工工艺、施工质量、安全措施等。
(2)编制施工进度计划,合理安排施工顺序,确保工程按期完成。
(3)组织施工队伍,进行技术培训和安全教育。
(4)准备施工材料、设备、工具等,确保施工顺利进行。
3. 施工工艺(1)桩基础施工:采用钻孔灌注桩基础,桩径为1.2米,桩长约为60米。
(2)地下结构施工:采用钢筋混凝土结构,分为地下五层,层高为4.5米。
(3)地上结构施工:采用钢筋混凝土框架-核心筒结构,分为地上127层,层高为4.5米。
(4)钢结构施工:采用Q345B钢材,采用现场焊接和现场拼装。
(5)幕墙施工:采用玻璃幕墙,分为单元式幕墙和整体式幕墙。
4. 施工质量(1)严格执行国家相关施工规范和质量标准。
(2)加强原材料、半成品、成品的检验和验收。
(3)建立健全质量管理体系,确保工程质量。
5. 施工安全(1)建立健全安全管理体系,加强安全教育和培训。
(2)严格执行安全操作规程,确保施工安全。
(3)加强施工现场安全管理,确保施工人员生命财产安全。
6. 施工进度(1)编制施工进度计划,合理安排施工顺序。
(2)加强施工过程中的协调与沟通,确保工程按期完成。
(3)加强施工过程中的监督检查,确保工程进度。
三、施工保障措施1. 技术保障:引进国内外先进施工技术,提高施工效率。
2. 人员保障:加强施工队伍的建设,提高施工人员的素质。
上海中心大厦施工
上海中心大厦施工上海中心大厦施工传承文明,建筑的音符始终谱写着社会发展的乐章。
超高建筑的诞生与发展凝聚着世人的才华,记载城市的腾飞,集中展示中国经济社会发展成就的垂直城市---上海中心大厦将傲立于世界的东方。
上海中心大厦位于陆家嘴金融贸易区,集高档办公、酒店、零售、娱乐功能于一体。
工程总建筑面积达57万平方米,由主楼和裙房组成,主楼地下5层,地上120层,总高度632米,采用钢筋混凝土核心筒及外围钢框架结构体系。
裙房底下5层,地上5层,高度为37米,采用钢框架结构体系。
上海中心大厦建筑超高,造型奇特,结构复杂,工程建设将面临许多工程技术难题:1. 钢筋混凝土结构施工难度大,核心筒体型变化大,竖向结构多,模板系统体型适应性和施工效率要求高,混凝土强度等级达C70,核心筒浇注高度约574米,高强混凝土超高层泵送是个难题。
2. 钢结构施工将遇到多重挑战,钢结构总用钢量达10万吨,构件重量大,空间分布广,吊装设备选型要求高,钢构件板材厚,高空焊接量大,施工环境差,焊接质量控制难。
3. 垂直运输组织任务重,施工人员和建筑材料运输任务繁重,高效的垂直运输体系对施工效率有重要影响。
4. 施工组织难度大,为提高投资效益,裙房及主楼22层以下部位需要提前营业,施工组织面临许多新课题。
针对本工程施工难度大,建设标准高,组织协调困难,社会影响显著。
我们将按照分区施工,突出主楼的原则,安排施工流程。
整个施工区域分为主楼去,裙房区。
主流工程分为钢筋混凝土核心筒和外框架两条流水线,前后合理搭接,平行作业,其他区域施工穿插进行。
具体流程如下:1. 吊装核心筒墙体内劲性钢结构,采用传统落地脚手施工1-5层核心筒混凝土。
2. 跳爬式液压顶升构架平台脚手模板体系安装完成后,拆除落地脚手架。
3. 核心筒6层剪力钢板吊装完成,安装南北侧两台M1280D塔吊,原有两台M1280D塔吊第一次爬升。
4. 核心筒墙体施工至7层,开始安装钢结构外框架。
建筑工程案例分析实例
建筑工程案例分析实例上海中心大厦是位于中国上海市浦东新区陆家嘴金融贸易区的一座超高层摩天大楼,是世界上最高的第二塔楼。
该建筑于2024年开始建设,于2024年底竣工,建筑高度632米,共有128层。
下面将对该建筑案例进行分析。
首先,从建筑设计和结构上来看,上海中心大厦采用了超高层建筑的国际通行构造思想,结构以核心筒支撑,外部还采用了框架结构,并设置了风洞试验,确保了建筑在高风压下的稳定性和安全性。
建筑设计师还在建筑的外立面设计上运用了象征上海发展和繁荣的元素,如“双钱字”、“滚针式针线”等,体现了上海作为国际金融中心的地位和影响力。
其次,上海中心大厦在施工过程中充分考虑到了对周边环境的影响和对市民的服务。
施工队伍通过精密计算和控制来减少对周边建筑和地下管道的影响,同时还采取了多项措施来保证建筑施工对交通和周边环境的最小化干扰。
此外,该建筑还设置了观光设施,为市民和游客提供了一个欣赏上海全景的绝佳场所。
第三,上海中心大厦在建筑材料的选择上注重环保和可持续发展。
建筑采用了大量的环保材料,如高性能隔热玻璃、低挥发性有机化合物涂料等,这些材料在减少能源消耗和环境污染方面具有重要意义。
此外,该建筑还设置了节能控制系统、太阳能发电系统等技术设备,进一步提高了建筑的节能环保性能。
最后,上海中心大厦在管理和运营方面也表现出色。
建筑运营方建立了一套完善的维护管理系统,对建筑设备和设施进行定期检查和维护,确保了建筑的安全和正常运行。
与此同时,建筑还设有完善的安全措施和紧急应急预案,以保障建筑内部人员和游客的安全。
综上所述,上海中心大厦作为一座典型的超高层建筑案例,不仅在建筑设计和结构上具有创新和卓越性能,而且在施工、材料选择、环保和管理方面也表现出色,为其他类似建筑提供了宝贵的经验和借鉴。
该建筑的成功也体现了中国在建筑工程领域的雄厚实力和创新能力。
上海中心 施工方案
上海中心施工方案上海中心是一座位于上海市浦东新区陆家嘴金融城的摩天大楼,高度632米,是中国和亚洲最高的建筑物之一。
施工方案是建造大楼的详细规划和步骤安排,下面是上海中心的施工方案。
上海中心的施工方案大致分为以下几个步骤:地基工程、结构施工、装饰工程和设备安装。
地基工程是大楼建设的第一步,它包括地下室的挖掘、基坑开挖和土方复填等工作。
由于上海地区地质条件较差,需要特殊考虑地基的稳定性。
首先要进行地质勘测,以确定地下水位和土层情况。
然后根据勘测结果,确定适合的地基工程方案。
结构施工是指大楼的主体结构建设。
上海中心采用了钢结构和混凝土结构相结合的方式。
钢结构主要用于建造大楼的框架和矢量系统,而混凝土结构用于建造大楼的核心筒。
结构施工需要按照设计图纸进行钢筋和混凝土的浇筑和加固。
同时,还要进行安全检查和质量验收,确保施工过程中的安全和质量。
装饰工程是指对大楼进行装修和装饰的工作。
上海中心的外墙采用了玻璃幕墙,需要进行玻璃安装和密封,同时还要进行外墙的保温和防水处理。
内部装饰方面,根据设计图纸进行墙面和地面的装修,同时还要进行艺术装饰和照明设计。
设备安装是指对大楼的各种设备进行安装和调试。
上海中心包括了电梯、空调系统、给排水系统、电力系统等各种设备。
设备安装需要经过专业技术人员的操作和调试,以确保设备的正常运行。
上海中心的施工方案还包括了施工期间的安全管理和质量控制。
施工期间要严格遵守相关法律法规和施工安全规范,确保施工过程中的安全。
同时还要进行质量检查和验收,确保施工质量符合设计要求和标准。
总之,上海中心的施工方案需要经过详细的规划和计划,按照先后顺序进行施工。
施工过程中还需要严格遵守相关规定和要求,确保施工的安全和质量。
通过科学规划和精心施工,上海中心终于成为了一座标志性的建筑物,为上海增添了独特的城市景观。
上海中心大厦施工概况介绍
工程目标
建设一座具有世界先进水平、体 现上海城市特色的超高层建筑, 成为上海新的城市地标。
工程意义
展示中国在超高层建筑设计和施 工方面的实力,推动相关产业的 发展和进步,提升上海在国际上 的知名度和影响力。
02
地质条件与基础施工
地质条件分析
上海地区属于典型的软土地区 ,地基承载力较低,且存在较 大的沉降和差异沉降问题。
钢结构安装与焊接技术
钢结构预制与拼装技术
采用先进的钢结构预制和拼装技术,提高了安装精度和效率,减 少了现场焊接工作量。
高空焊接技术
针对高空焊接的难点,采用特殊焊接工艺和设备,确保了高空焊接 质量和安全。
钢结构防腐与防火技术
对钢结构进行严格的防腐和防火处理,提高了结构的耐久性和安全 性。
04
建筑装饰与室内环境
临时设施规范搭建
按照规范要求搭建临时设 施,包括办公区、生活区 、施工区等,确保设施安 全、整洁、有序。
施工材料堆放整齐
施工材料分类堆放整齐, 标识清晰,方便使用和检 查,同时减少材料损坏和 浪费。
事故应急预案制定及演练
制定事故应急预案
针对可能发生的各类事故,制定 相应的应急预案,明确应急组织 、通讯联络、现场处置等方面的
验收标准
按照国家标准和合同约定进行验收,检查各项设备性能指 标是否达标,系统运行是否稳定可靠。同时,要求施工单 位提供完整的竣工资料和调试报告。
06
安全生产管理与文明施工
安全生产管理体系建立
建立健全安全生产责任制
明确各级管理人员和操作人员的安全职责,形成全员参与的安全 生产管理体系。
制定安全生产规章制度
上海中心大厦建筑主体为119层,总 高为632米,结构高度为580米,机动 车停车位布置在地下,可停放2000辆 。
上海中心大厦土方施工方案
上海中心大厦土方施工方案上海中心大厦位于上海浦东陆家嘴金融贸易区核心地段,为陆家嘴金融区最重要的标志性功能性建筑区,与金茂大厦、环球金融中心成“品”字型分布。
上海中心大厦地下室5层,由1幢121层主楼和1栋5 层商业裙房组成,总建筑面积约为573000m2主楼建筑高度为632m主楼地下工程施工方案主楼区顺作先行施工、裙房区逆做延后施工,先施工的主楼区以平面圆形的地下连续墙结合六道环撑共同组成支撑“围堰” ,土方开挖后,围堰内将形成内部空阔无遮蔽的“井筒”,便于地下室结构施工,且平面空间利用率很高。
主楼地下室为五层混凝土结构,层高 4.0〜6.0m不等,与裙房区开敞相容,之间无分区、分界的结构墙体。
基础底板设计为厚达6.0m的筏板,八根劲性“超级柱”、四根劲性“角柱”及核心筒剪力墙共同构成主楼主体的抗测力体系,为进一步增强核心筒剪力墙的延性,全五层暗柱通体内埋H型钢、墙体采用“钢板剪力墙”设计。
1.1.1主楼地下工程施工流程施工准备测量放线疏干、减压井施工>基坑预降水减压井降水启动降水维持首层土方及第一道环撑施工J土方及第二至四道环撑施工*第五层土方及第五道环撑施工---->塔吊基础桩施工r1、2、3号塔吊安装1r厂4号塔吊及施工电梯安装第六层土方及第六道环撑施工*垫层施工及桩头处理基坑监测主楼地下结构完工土方开挖与环撑施工1)概况主楼基坑土方开挖面积约 1.15万m2,开挖深度约31.1m,总土方量约357600mB;基坑四周均匀设置四个二级挖土平台;环形支撑支撑共设置了六道。
2)主楼基坑土方开挖总平面图花设临建临时门14F1 #大门城1#塔吊F0/2 3C,臂长50 m弃土堆场施设2#大门-0. 50钢筋加工棚Ci-X JI-2围墙钢筋加工车间50B-13#塔臂吊长4560m1730地下连续墙工加工车电东土方车行走路D1 604#门3#门建设施建设施4F-17 .30h a>>,2,■ -0. 50-17 .30加筋工II・1土方开挖方向一级挖土路一小临时门二级挖土家陆主楼基坑土方开挖总平面图a. 1#、3#、4#大门为施工人员及车辆进出大门;2#大门为贵宾通道,为行人专用;临时大门1、2 为临时使用大门,不考虑为土方外运出口;b. 图中标高均为相对标高,± 0.000 相当于绝对标高4.600 ,标高单位一致;c. 施工道路延用地下连续墙施工时的道路;d. 土方开挖区域主要分成中央盆式土方F、中间岛式土方E和靠近连续墙的土方A-1 , A-2 , B-1 , B-2 ,C-1 ;e. 场地西北角预留弃土堆场,土方开挖至一定深度时,为保证出土量,可堆置2000m3以上土方于弃土堆场,弃土堆场距基坑坡顶边f.线大于40m;g.在土方开挖及地下室土建结构施工阶段投入3台塔吊。
上海中心大厦施工概况介绍
上海中心大厦施工概况介绍
上海中心大厦的建设过程中,面临了许多技术挑战和困难。
首先,这
个项目需要打破各种纪录,包括中国最高建筑和全球最高独立自承式建筑。
其次,由于地处上海市区,施工期间需要与周边建筑物和市民活动协调,
以确保营造一个安全、无干扰和和谐的环境。
为了解决这些问题,建筑团队采取了一系列措施。
首先,他们使用了
先进的建筑模拟和结构分析技术,确保了建筑的结构稳定性和安全性。
其次,他们通过与周边建筑和市民进行有效的沟通,减少了施工过程中的干扰,并采取了一系列措施保持周边道路的畅通。
施工过程中的一个重要里程碑是2024年8月24日的混凝土浇筑,这
标志着建筑物的结构完工。
在这一天,共有了近6万立方米的混凝土被注入,创下了中国纪录。
总的来说,上海中心大厦是一项伟大的建筑工程,展现了中国的建筑
创造力和科技创新能力。
它不仅成为了上海的地标性建筑,还为城市的发
展带来了诸多经济和文化效益。
先进工程工艺技术
先进工程工艺技术随着科学技术的不断发展和进步,先进工程工艺技术也不断涌现出来。
先进工程工艺技术是指在工程实施过程中采用的新的、高效的、科学的方法和技术,以达到更好的工程效果和效率。
下面将以世界上最高的钢结构建筑——上海中心为例,介绍一下先进工程工艺技术。
上海中心位于上海陆家嘴金融中心区,是一座独特的钢结构建筑,高度达到632米。
国内外工程师和施工队在这座建筑中采用了先进的工程工艺技术。
首先,在建筑结构方面,上海中心采用了一种名为“超限高”技术,即将建筑的高度提升到世界领先水平的超过600米。
这就要求结构设计师和施工队必须解决由此带来的诸多技术难题。
根据实际情况,设计师采用了高强度钢材,如Q460和Q690,以及高性能混凝土,如C80和C100。
此外,还采用了先进的钢结构连接技术,如高强度螺栓连接和焊接连接,确保了建筑的整体稳定性和安全性。
其次,在施工工艺方面,上海中心采用了“顶拔组合下部快超顶”技术。
这种技术是指先将部分建筑构件提升到指定高度,然后再进行顶升,最后安装到指定位置。
这种施工工艺可以大大缩短建筑周期,提高施工效率。
为了实现此项技术,施工队必须精确计算每个构件的重量和高度,精确控制施工过程中的变形和位移,确保安全、稳定的施工。
另外,上海中心在施工过程中还大量使用了先进的建筑机械设备。
例如,施工队使用了超大型自升式塔机和巨型电梯等设备,使得施工人员可以快速、安全地进入建筑内部和顶部,提高了施工效率。
同时,施工队还使用了先进的混凝土搅拌站和混凝土泵车等设备,确保了混凝土的质量和施工进度。
总的来说,上海中心的建设过程中采用了许多先进的工程工艺技术。
这些技术在提高建筑的高度、保证结构的稳定性和安全性、缩短建筑周期、提高施工效率等方面发挥了重要作用。
同时,这些先进技术也为我国工程建设行业的发展和壮大提供了宝贵经验和技术支持。
相信随着科技的快速发展,我国的工程工艺技术会越来越先进,为工程建设锦上添花。
上海中心大厦应用了哪些新技术
上海中心大厦应用了哪些新技术?1.上海处在一个地震带,上海塔的建造地点位于一个河流三角洲,土质松软,含有大量粘土。
在竖起钢梁前,工程师打了980个基桩,深度达到282英尺(约合86米),而后浇筑215万立方英尺(约合60881立方米)混凝土进行加固,形成一个20英尺(约合6米)厚的基础底板。
2.从顶部看,上海塔的外形好似一个吉他拨片,随着高度的升高,每层扭曲近1度。
这种设计能够延缓风流。
风环绕建筑时会形成涡旋脱落效应,导致摩天楼剧烈摇晃。
对按比例缩小的模型进行风洞测试后发现,这种外形设计能够将侧力减少24%,这对于经常经受台风考验的上海建筑来说至关重要。
3.大楼将采用多项最新的可持续发展技术,达到绿色环保的要求。
此次环评公示显示,在主楼顶层计划布置72台10千瓦的风力发电设备,对冷却塔进行围护以降低噪音,而绿化率将达到31.1%。
主要的技术指标包括:室内环境达标率100%;综合节能率大于60%;有效利用建筑雨污水资源,实现非传统水源利用率不低于40%;可再循环材料利用率超过10%;实现绿色施工;实现建筑节能减排目标。
4.上海塔的快速电梯由三菱公司设计,负责将乘坐者送上空中大厅。
这种电梯采用加压舱设计和可以发电的转换器,能耗减少30%。
上海塔的快速电梯最大速度超过每小时40英里(约合每小时64公里)——正常情况下为这一速度的一半——是世界上速度最快的电梯。
这座摩天楼将安装106部电梯,其中有7部为双层电梯。
5.上海塔依靠3个相互连接的系统保持直立。
第一个系统是90英尺×90英尺(约合27米×27米)的钢筋混凝土芯柱,提供垂直支撑力。
第二个是钢材料“超级柱”构成的一个环,围绕钢筋混凝土芯柱,通过钢承力支架与之相连。
这些钢柱负责支撑大楼,抵御侧力。
最后一个是每14层采用一个2层高的带状桁架,环抱整座大楼,每一个桁架带标志着一个新区域的开始。
6.消防安全疏散楼梯是高层建筑人员安全疏散最主要的垂直交通工具。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
超级工程---上海中心大厦施工技术解读一,工程简介:
上海中心大厦位于陆家嘴金融中心,是一座集商业、办公、酒店观光为一体的综合性摩天大楼。
建筑总占地面积约为30370㎡,总建筑面积574058㎡,其中地上部分建筑面积,410139㎡,建筑高度:632米。
地下5层,基坑深度,。
主楼为钢筋混凝土与钢结构组合而成的混合结构体系。
竖向结构包括核心筒和巨型柱,水平结构包括楼层钢梁、楼面桁架、环状桁架、伸臂桁架及组合楼板。
二,施工技术中的重点及措施:
1,主楼基坑工程:
主楼区基坑采用明挖顺作法先行施工。
塔楼围护结构采用121m直径的环
形地下连续墙(厚)加6道环形圈梁支撑体系。
土方开挖后形成内部无
遮蔽的“井筒”,便于结构顺作。
随后逆作法施工裙房区结构。
,降水方案:
、基坑内每25m设置25m深真空管井井点疏干降水井42口,25m深的观察井4口;
、主楼坑内设置55m深的减压降水井12口,45m深的观察井3口;
、基坑外设置65m深的减压降水井28口;
、裙房两墙合一的地下连续墙内侧设置45m深的观察井4口、外侧设置45m深的观察井3口。
,土方工程:
总土方量约38万m3。
采用先开挖中部土方,再挖环边土方的顺序,
分6层开挖。
流程如下:
第一、二层土方()→第三层土方、第二道围檩()→第四层土方、
第三道围檩()→第五层土方、第四道围檩()→第六层土方、第五
道围檩()→第七层土方、第六道围檩()
2,桩基工程:
,基桩采用后注浆钻孔灌注桩,桩身混凝土强度C50,单桩承载力特征值10000KN。
桩径1m分A、B两种;A桩长86m有效长度56m,247根桩位于核心筒区;
B桩长82m有效长度52m,708根桩位于扩展区;
,桩端后注浆施工,每根桩预设3个灌浆管,桩端水泥用量每根4000kg,桩端注浆终止标准采用注浆量和注浆压力双控制,以注浆量为主;
,后注浆钻孔灌注桩施工工艺:
、成孔方式:正循环钻进,反循环清孔;
、泥浆制备:采用专用膨润土和外加剂人工拌制;
泥浆除砂:ZX-250型泥浆净化装置(除砂机)除砂;
、钻头形式:三翼双腰钻加钻具配重;
、清孔方式一清泵吸反循环,二清泵吸(气举)反循环;
、钢筋安装:预加工成型,直螺纹接驳器连接;
、混凝土浇筑:导管法水下混凝土浇筑;
、注浆:桩混凝土强度达到C45后,进行桩端后注浆。
,试验与检测:对于基桩100%进行低应变动测、超声波(透射法)、成孔质量(孔深、孔径及垂直度)检测;
竖向抗压静荷载试验桩取桩总数的1%,共11根。
3,主楼底板超大体积混凝土一次性浇筑:
主楼区域底板为八边形,面积约9370m2,厚度6m;主楼中部有一个电梯井深坑已于前期先行浇筑完成,紧贴地下墙为裙房区底板板厚,主楼与裙房之间
有一条宽过渡区,板厚由6m过渡到。
底板面标高均为。
,底板混凝土采用C50R90商品混凝土,抗渗等级P12.底板混凝土总量6万m3。
本次浇筑用18台混凝土泵,60小时浇筑完成,每小时浇筑1000m3。
主楼上部结构施工
4,核心筒施工
核心筒为劲性混凝土结构,核心筒从底部到顶部在墙体交界处内埋型钢柱;部分墙体内设有单层钢板,钢板在上下层之间采用暗梁连接;核心筒遇伸臂桁架层在墙体内设井字型伸臂桁架,贯穿整个腹墙。
,钢筋工程:钢筋直径大于等于20mm时采用镦粗直螺纹机械接头连接,其余采用绑扎搭接连接。
,混凝土工程:核心筒强度等级C60,压型钢板组合楼板C35。
采用固定泵接两台布料机浇筑。
,模板工程:12层以下采用VISA芬兰大模板,13层以上采用钢框大模板,模板面用芬兰维萨胶合板定型大模板,肋及围檩用型钢制作。
,脚手架工程:1-8层用落地式脚手架,9-12层用悬挑式脚手架,13层以上用液压顶升钢平台。
,核心筒标准层(非伸臂桁架层)钢平台爬升流程:
爬架顶架
5,外围框架(巨型柱)及楼板施工
核心筒
外围框架施工流程示意图
,巨型柱模板
,外围框架施工脚手架:
6,核心筒内部楼板施工采用压型钢板组合楼板。
三,施工技术中的重要机具设备:
1,施工电梯:
核心筒内布置20台施工电梯。
其中:人货梯11台,利用永久电梯作施工电梯的9台。
按用途分类:
A,输送施工人员往返,电梯为高速、双笼人货两用梯;
B,幕墙、二次结构、装饰、机电安装等人员及材料的运输,电梯为高速、单双笼结合的人货两用梯;
C,利用永久载入电梯作施工电梯。
2,混凝土固定泵:
从混凝土泵送设备、混凝土布管工艺、混凝土性能三个方面制定具有针对
性的施工方案。
用三一重工混凝土固定泵送系统核心筒高度200m以下用HBT90CH-2135;核心筒高度200m-556m范围用2台备用1台用HBT90CH-2150;核心筒高度556m-632m
范围用1台备用1台HBT90CH-2150。
混凝土垂直输送泵管:直径150mm、壁厚10mm,用两种耐磨合金钢复合材料制作,内表面高频淬火硬度HRC60以上。
3,布料机:核心筒混凝土施工用2台臂长28m布料机浇筑。
4,塔吊:
,在核心筒四个外立面布置四台超大型塔吊。
其中:3台为法克福M1280D,1台为南京中升ZSL2700。
前者起重力矩达2450tm,半径20m内的最大起重量
达100t。
南京中升塔吊半径26m内的最大起重量达100t。
,塔吊采用外爬,即将自行设计的爬升框固定在核心筒外立面上,塔吊的重量则通过爬升框传递到核心筒。
爬升框检测:采用振弦式应变传感器和无线采集系统,通过实时监测爬升
框的应变情况,以此判断塔吊拼装、爬升、运营过程中的爬升框的应力是
否满足要求,并为设计计算提供依据。
三,一点体会
超高层建筑的诞生与发展凝聚着世人的才华,记载城市的腾飞,展示经济社会发展的成就。
有幸加入华润深圳湾团队,参与华润总部大厦的建设感到责任重大。
这次培训看了超级工程—上海中心大厦的建设视屏,有一句建设者的话“要有前所未有的胆识和谨慎的态度”。
在今后的工作实践过程中,他们的话将会始终指导我。
