基于单片机的数字电子称设计
基于单片机的实用电子秤设计
基于单片机的实用电子秤设计一、硬件设计1、传感器选择电子秤的核心部件之一是称重传感器。
常见的称重传感器有电阻应变式、电容式等。
在本设计中，我们选用电阻应变式传感器，其原理是当物体的重量作用在传感器上时，传感器内部的电阻应变片会发生形变，从而导致电阻值的变化。
通过测量电阻值的变化，就可以计算出物体的重量。
2、信号放大与调理传感器输出的信号通常比较微弱，需要经过放大和调理才能被单片机处理。
我们使用高精度的仪表放大器对传感器输出的信号进行放大，并通过滤波电路去除噪声干扰，以提高测量的准确性。
3、单片机选型单片机是整个电子秤系统的控制核心。
考虑到性能、成本和开发难度等因素，我们选用 STM32 系列单片机。
STM32 系列单片机具有丰富的外设资源、较高的运算速度和良好的稳定性，能够满足电子秤的设计需求。
4、显示模块为了直观地显示测量结果，我们选用液晶显示屏（LCD）作为显示模块。
LCD 显示屏具有功耗低、显示清晰、视角广等优点。
通过单片机的控制，可以在 LCD 显示屏上实时显示物体的重量、单位等信息。
5、按键模块为了实现电子秤的功能设置，如单位切换、去皮、清零等，我们设计了按键模块。
按键模块通过与单片机的连接，将用户的操作指令传递给单片机进行处理。
6、电源模块电源模块为整个电子秤系统提供稳定的电源。
我们使用线性稳压器将输入的电源电压转换为适合各个模块工作的电压，以确保系统的正常运行。
二、软件算法1、重量计算算法根据传感器的特性和放大调理电路的参数，我们可以建立重量与传感器输出信号之间的数学模型。
通过对传感器输出信号的采集和处理，利用数学模型计算出物体的实际重量。
2、滤波算法为了消除测量过程中的噪声干扰，提高测量的稳定性和准确性，我们采用数字滤波算法对采集到的信号进行处理。
常见的数字滤波算法有中值滤波、均值滤波等。
在本设计中，我们选用中值滤波算法，其原理是对连续采集的若干个数据进行排序，取中间值作为滤波后的结果。
基于单片机的智能电子秤设计

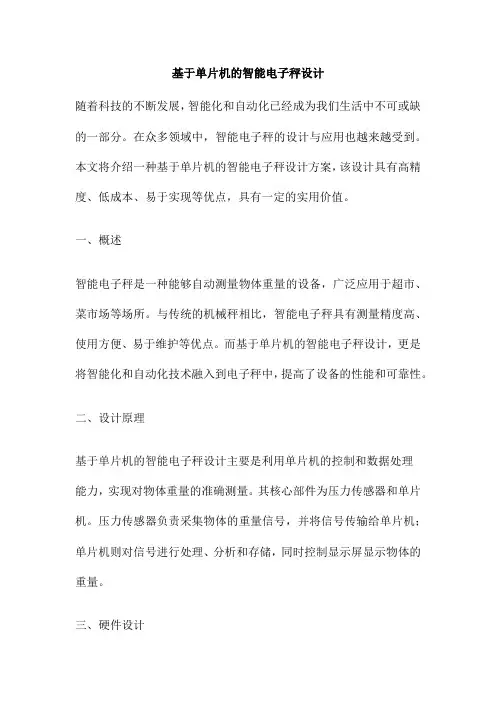

基于单片机的智能电子秤设计随着科技的不断发展，智能化和自动化已经成为我们生活中不可或缺的一部分。
在众多领域中，智能电子秤的设计与应用也越来越受到。
本文将介绍一种基于单片机的智能电子秤设计方案，该设计具有高精度、低成本、易于实现等优点，具有一定的实用价值。
一、概述智能电子秤是一种能够自动测量物体重量的设备，广泛应用于超市、菜市场等场所。
与传统的机械秤相比，智能电子秤具有测量精度高、使用方便、易于维护等优点。
而基于单片机的智能电子秤设计，更是将智能化和自动化技术融入到电子秤中，提高了设备的性能和可靠性。
二、设计原理基于单片机的智能电子秤设计主要是利用单片机的控制和数据处理能力，实现对物体重量的准确测量。
其核心部件为压力传感器和单片机。
压力传感器负责采集物体的重量信号，并将信号传输给单片机；单片机则对信号进行处理、分析和存储，同时控制显示屏显示物体的重量。
三、硬件设计1、单片机选择单片机是智能电子秤的核心部件，负责控制整个系统的运行。
本设计选用AT89C51单片机，该单片机具有低功耗、高性能、易于编程等优点，能够满足智能电子秤的设计要求。
2、压力传感器选择压力传感器是智能电子秤的重要组成部件，负责采集物体的重量信号。
本设计选用电阻应变式压力传感器，该传感器具有测量精度高、稳定性好、抗干扰能力强等优点。
3、显示模块选择显示模块负责将物体的重量信息呈现给用户。
本设计选用LED显示屏，该显示屏具有亮度高、视角广、寿命长等优点。
4、电源模块选择电源模块为整个系统提供稳定的电源，保证系统的正常运行。
本设计选用线性稳压电源，该电源具有输出电压稳定、纹波小、安全性高等优点。
四、软件设计软件设计是智能电子秤的关键部分之一，直接影响设备的性能和可靠性。
本设计的软件部分采用C语言编写，主要包括数据采集、数据处理、数据显示等模块。
具体流程如下：1、开机后，系统进行初始化操作；2、压力传感器采集物体的重量信号；3、单片机对采集到的信号进行处理和分析；4、单片机将处理后的数据存储到存储器中；5、单片机控制LED显示屏显示物体的重量信息；6、系统继续等待下一次测量。
基于单片机的电子秤的方案设计
目录
01 一、引言
03 三、硬件设计
02 二、总体设计 04 四、软件设计
目录
05 五、调试与优化
07 参考内容
06 六、应用前景
一、引言
随着科技的不断发展，智能化和数字化逐渐成为测量与控制领域的主流趋势。 其中，电子秤作为一种高精度的测量设备，在贸易结算、工业生产等领域具有广 泛的应用。基于单片机的电子秤因其具有体积小、成本低、易于集成等优点，越 来越受到人们的。本次演示将介绍一种基于单片机的电子秤设计方案，以期为相 关领域的工程技术人员提供参考。
4、数据显示：将重量数据显示 在显示模块上。
5、报警提示：如遇超重或欠重 情况，系统会进行报警提示。
6、数据存储：可预留数据存储接口，方便用户对重量数据进行存储或传输。
五、总结
本次演示介绍了基于51单片机的电子秤设计，通过利用电阻应变式传感器进 行重量检测，经过51单片机处理后将重量数据显示出来。这种设计具有精度高、 稳定性好、使用方便等优点，可广泛应用于各种场合的重量检测。随着技术的不 断发展，我们有理由相信，以51单片机为核心的电子秤设计将会有更广阔的应用 前景。
3、采用软件滤波算法，减少外界干扰对测量精度的影响；
4、对程序进行优化，提高数据 处理速度和准确性。
经过调试与优化后，电子秤的性能得到了显著提升，测量精度得到了提高。
六、应用前景
基于单片机的电子秤具有广泛的应用前景。在实际应用中，该电子秤可应用 于贸易结算、工业生产、食品药品等行业。同时，由于其体积小、成本低等优点， 可以方便地集成到各种称重系统中。
Байду номын сангаас
二、电子秤的工作原理
电子秤是利用传感器测量物体的重量，并将重量转换为电信号，再通过信号 处理电路进行处理，最终以数字形式显示出来。51单片机作为一种通用的微控制 器，可以方便地对电子秤进行控制和数据处理。
基于单片机的电子秤设计

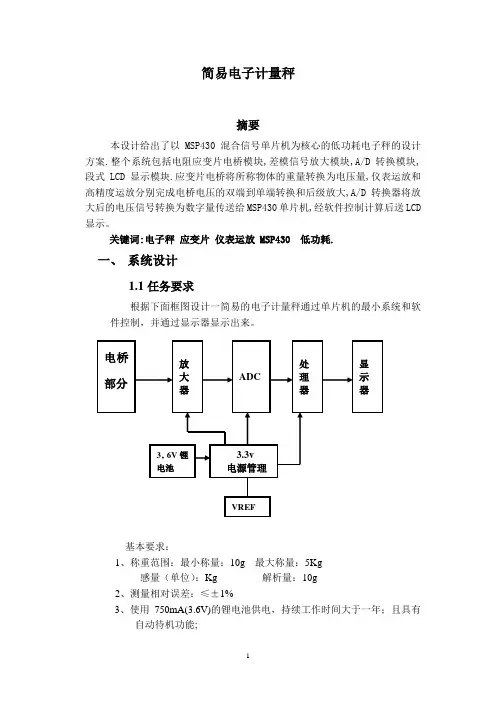

简易电子计量秤摘要本设计给出了以MSP430混合信号单片机为核心的低功耗电子秤的设计方案.整个系统包括电阻应变片电桥模块,差模信号放大模块,A/D转换模块,段式LCD显示模块.应变片电桥将所称物体的重量转换为电压量,仪表运放和高精度运放分别完成电桥电压的双端到单端转换和后级放大,A/D转换器将放大后的电压信号转换为数字量传送给MSP430单片机,经软件控制计算后送LCD 显示。
关键词:电子秤应变片仪表运放 MSP430 低功耗.一、系统设计1.1任务要求根据下面框图设计一简易的电子计量秤通过单片机的最小系统和软件控制，并通过显示器显示出来。
基本要求：1、称重范围：最小称量：10g 最大称量：5Kg感量（单位）：Kg 解析量：10g2、测量相对误差：≤±1%3、使用750mA(3.6V)的锂电池供电，持续工作时间大于一年；且具有自动待机功能;4、4位数码显示不能使用集成一体化压力传感器;5、成本控制在100元人民币以下;发挥部分：1尽量延长工作时间（大于一年）；2、提高测量精度（≤±5%）；3、采用交直流两种设计, 交流优先。
1.2 方案论证与设计方案设计1.2.1称重传感器方案方案一:采用分立式电阻应变片重物使电阻应变片产生弹性形变从而改变其阻值,通过阻值的变化即可得到重量的变化.分立式应变片的优点是价格较低廉,选择范围灵活.但是现有条件下难以得到能和应变片阻抗相匹配的桥臂电阻,并且温度系数也无法匹配,而且安装十分复杂.方案二:采用集成称重传感器称重传感器实际上也是用分立应变片制成,但是厂商已经将其配成平衡电桥,作为使用者就免去了粘贴,安装,和电桥平衡的调整等极其复杂的过程.对于以上两种方案,考虑到方案一在现有条件下可实现性很低,故采用第二种方案,即集成称重传感器.1.2.2 电阻变换方案方案一:采用恒流源应变片的电阻变化并不能直接测量,必须转化为电压等可测量的量,此方案采用恒流源驱动应变片,由于电流恒定,因此电阻的变化将直接导致电阻上的压降的变化.缺点是恒流源的显著的温度漂移,成本高.方案二:采用不平衡电桥由图可知,电桥简单的将电阻的变化转化为电压的变化.并且通过匹配桥臂电阻,可以使温度漂移相互抵销.综合考虑两种方案,第二种方案更加简洁精确,容易制作成本低廉,故采用电桥变换方案.1.2.3 信号放大方案方案一:由高精度低漂移运算放大器构成差动放大器差动放大器具有高输入阻抗，增益高的特点，可以利用普通运放(如OP07)做成一个差动放大器。
基于单片机的电子秤设计报告
五邑大学信息工程学院课程设计报告课程名称：电子系统设计技术专业：______ 通信工程_______ 班级：AP10057班学号：_________ 11 _________ 姓名：___________ 李绍杰指导教师：周开利设计时间：2013年1月2日评定成绩： _____________________设计课题题目：电子秤一、设计任务与要求1. 本次的课程设计任务是设计一个电子秤，首先我们来了解一下电子秤的基本的背景和设计意义。
电子秤在很早以前就开始被被人们广泛运用。
它是一个现代化的称重仪器，结合了计算机技术，信息处理，数字技术等等的很多的高科技技术。
电子秤，属于衡器的一种，是利用胡克定律或力的杠杆平衡原理测定物体质量的工具。
电子秤主要由承重系统（如秤盘、秤体）、传力转换系统（如杠杆传力系统、传感器）和示值系统（如刻度盘、电子显示仪表）3部分组成。
按结构原理可分为机械秤、电子秤、机电结合秤三大类。
［电子秤拥有许多过去的简单的机械化的称重技术所没有的优点。
例如，第一方面：电子秤的重量轻，体积小，容易携带，并且容易维修；第二方面：因为电子秤是运用了以单片机为中心控制单元，通过称重传感器进行模数转换单元，再通过配合键盘、显示电路及强大软件来组成，所以电子秤的准确率高，并且很快速，能够让人们很直观地看到称重的结果，这样更加深受人们的喜欢。
第三方面：电子秤不仅仅只是客观的物体，它通过了压力传感器采集到被测物体的重量并将其转换成电压信号。
然后通过前端信号处理电路进行准确的线性放大最后把放大后的模拟电压信号经A/D转换电路转换成数字量被送入到主控电路的单片机中，再经过单片机控制译码显示器，从而显示出被测物体的重量。
这是一个很高端，很人性化的发展，能够实现人机的信息转换。
第四方面：电子秤不再像过去的机械称重器那样功能局限，如今的电子秤更是能够广泛应用在商业，工农业，科技，交通等等很多方面。
并且对人们日常生活的影响越来越大。
本科毕业论文(设计)基于单片机数字电子秤的设计(软件部分)
基于单片机数字电子秤的设计摘要电子秤是将检测与转换技术、计算机技术、信息处理、数字技术等技术综合一体的现代新型称重仪器。
它与我们日常生活紧密结合成为一种方便、快捷、称量精确的工具，广泛应用于商业、工厂生厂、集贸市场、超市、大型商场、及零售业等公共场所的信息显示和重量计算。
电子秤的基本工作原理：作用于物体上的重力使称重传感器的弹性体上的应变片所组成的惠斯登电桥产生了0~25mV左右的传感器信号（信号的大小与重量成正比），经过模拟信号放大器将传感信号放大为0~3V左右，再经过模拟转换电路将模拟电压转换为内码数字。
最后，经过单片机控制单价设置，金额运算，各种参量送显，通过显示器显示出重量、金额、单价等数据。
本系统针对电子称的自动称重、数据处理等进行了设计和制作。
为了阐明用单片机是如何对采样数据进行处理，对数据的采集和转换、计算问题进行了研究，讨论了单片机控制系统中关键的计算问题。
本文在给出智能电子称硬件设计的基础上，详细分析了电子称的软件控制方法。
单片机控制的电子称结构简单，成本低廉，深受人们的喜爱，本文将对此进行详细讨论。
关键词：电子称；单片机；称重传感器；放大器；A/D转换AbstractElectronic scales is will detection and conversion technology, computer technology and information processing, digital technology integrated a modern new weighing apparatus. It and our daily life closely as a convenient, quick, weighing precise tools, widely used in business, factory born factory, market fair, supermarkets and large shopping mall, and retail and other public places information display and weight calculation.The basic skills of electronic scales for principle: in the role of the gravity of the object to the weighing transducer of elastomer strain gauge of hui sterns bridge produce 0 ~ 25m V or so sensor signal (signal is proportional to the size and weight), after the analog signal amplifier will sensing amplification is 0 ~ 3 V or so, again by simulation of transform circuit simulation for code voltage digital. Finally, after a single-chip microcomputer control unit price setting, amount operation, all kinds of parameters to show, through the display shows, unit price and amount of weight and data.This system for electronic says the automatic weighing, data processing, design and production. To illustrate how by single chip for sampling data processing, data acquisition and the conversion, calculation problem discussed, the single chip microcomputer control system of the calculation problem of the key. In this paper are intelligent electronic says hardware design, and on the basis of the detailed analysis of the electronic says software control method. Single chip microcomputer control electronic says simple structure, low cost, very popular, it would be this paper discussed in details.Keywords：electronic scale; MCU; Load sensor；amplifier；A/D commutato r目录前言 (4)第一章电子称的工作原理 (5)第一节电子称的元器件 (5)第二节称重器的工作原理 (5)第三节系统总体设计方案比较与论证 (5)第二章电子秤各个电路的选择 (7)第一节传感器 (7)第二节放大器 (9)第三节信号转换 (11)第四节键盘控制 (12)第五节LCD显示 (13)第六节单片机 (13)第三章电子秤的具体设计 (16)第一节传感器 (16)第二节放大器 (18)第三节信号转换 (19)第四节键盘输入 (19)第五节 LCD显示 (20)第六节电源选择 (20)第七节单片机选择 (20)第四章软件的设计 (21)设计总结及心得 (25)致谢 (26)参考文献 (27)附录 (28)前言物品称量是市场交易中很基本的活动, 是商业领域最基本的衡具。
单片机课程设计报告 基于单片机的电子秤设计
基于单片机的电子秤设计一、【设计题目】基于单片机的电子秤设计二、【设计要求】设计要求如下:（1）设计一款电子秤，用LCD液晶显示器显示被称物体的质量（2）可以设定该秤所称的上限（3）当物体超重时，能自动报警。
三、【设计过程】1.【方案设计】微控制器技术、传感器技术的发展和计算机技术的广泛应用，电子产品的更新速度达到了日新月异的地步。
本系统在设计过程中，除了能实现系统的基本功能外，还增加了打印和通讯功能，可以实现和其他机器或设备（包括上位PC机和数据存储设备）交换数据.除此之外，系统的微控制器部分选择了兼容性比较好的AT89系列单片机，在系统更新换代的时候，只需要增加很少的硬件电路，甚至仅仅删改系统控制程序就能够实现。
另外由于实际应用当中，称可以有一定量的过载，但不能超出要求的范围，为此本设计提供了过载提示和声光报警功能。
综上所述,本课题的主要设计方案是：利用压力传感器采集因压力变化产生的电压信号，经过电压放大电路放大，然后再经过模数转换器转换为数字信号，最后把数字信号送入单片机。
单片机经过相应的处理后，得出当前所称物品的重量及总额，然后再显示出来。
此外，还可通过键盘设定所称物品的价格。
主要技术指标为：称量范围0～5kg；分度值0.01kg；精度等级Ⅲ级；电源DC1.5V（一节5号电池供电）。
其设计框图如图3.1所示。
这种高精度智能电子秤体积小、计量准确、携带方便,集质量称量功能与价格计算功能于一体，能够满足商业贸易和居民家庭的使用需求。
图3.1 系统设计框图2.【器件选择】2.1单片机选择本设计由于要求必须使用单片机作为系统的主控制器,而且以单片机为主控制器的设计，可以容易地将计算机技术和测量控制技术结合在一起，组成新型的只需要改变软件程序就可以更新换代的“智能化测量控制系统”。
考虑到本设计中程序部分比较大，根据总体方案设计的分析，设计这样一个简单的的系统，可以选用带EPROM 的单片机，由于应用程序不大，应用程序直接存储在片内，不用在外部扩展存储器，这样电路也可简化。
基于单片机的智能电子秤控制系统的设计
基于单片机的智能电子秤控制系统的设计智能电子秤控制系统是一种集成数字电子技术、传感技术、自动控制技术于一体的高精度、高可靠性的电子秤系统。
本文将介绍基于单片机的智能电子秤控制系统的设计原理及实现方法。
一、系统设计原理基于单片机的智能电子秤控制系统主要由称重传感器、AD转换模块、单片机、LCD显示模块和通信接口模块等组成。
其工作原理如下：1. 称重传感器智能电子秤的核心部件是称重传感器，用于将物体的重量转换为电信号。
常用的称重传感器有应变式、电阻式、电容式等。
它们能够根据物体的质量变化而改变输出电信号，作为下一步处理的输入信号。
2. AD转换模块AD转换模块用于将模拟信号转换为数字信号，通过单片机进行处理。
通过AD转换模块，可以将称重传感器输出的模拟信号转换为单片机可以理解的数据，为后续的数据处理提供基础。
3. 单片机单片机是整个智能控制系统的核心，负责接收AD转换模块的信号，并进行数据处理，并通过LCD显示模块将结果实时显示出来。
同时，单片机还可以通过通信模块与其他设备进行数据交互。
4. LCD显示模块LCD显示模块用于将称重结果以数字形式显示出来，提供直观的测量结果给用户。
5. 通信接口模块通信接口模块允许智能电子秤与其他设备进行数据交互，如与计算机进行连接，实现数据的上传和下载。
二、系统设计方法基于单片机的智能电子秤控制系统的设计可以按照以下步骤进行：1. 硬件设计根据系统的功能需求，选择适当的称重传感器和AD转换模块，并通过电路设计将其与单片机和LCD显示模块进行连接。
此外，根据实际需求选择合适的通信接口模块。
2. 软件设计编写单片机的控制程序，包括AD转换的初始化和读取、数据处理、LCD显示等功能。
根据实际需求，可以添加一些额外的功能，如单位选择、重量校准等。
3. 系统测试将硬件和软件进行组装后，进行系统测试。
通过放置不同重量的物体进行秤量，检查显示结果的准确性和稳定性。
同时，测试通信功能是否正常工作。
基于单片机的智能数字电子秤设计
4
软件设计
软件设计
本设计的软件部分采用C语言编写，主要实现以下功能
通过A/D转换器读取称重传感 器的模拟信号：并进行数据 处理
根据预设的算法计算被测物 的重量
将重量值通过显示模块显示 出来
通过按键模块进行参数设定 和功能选择
当称重超过预设值时：通过 报警模块发出警报
检查电路板是否焊接正确： 各元件是否连接良好
给系统供电：检查电源是否 稳定
-
感谢大家观看
THANK YOU FOR WATCHING !
汇报人：XXXXX
日期：XXXX
2023
软件流程图如下
软件设计
启动系统：进行初始化操作 进入主循环：不断读取称重传感器的模 拟信号并进行数据处理 根据处理结果更新重量值并显示在液晶 显示屏上 检查是否有按键按下：如果有则进行相 应的处理 如果称重超过预设值：则发出警报 继续循环执行上述操作
5
调试与测试
调试与测试
在完成硬件和软件的设计后，需 要进行调试和测试。具体步骤如 下
将单片机计算出的重量值 显示出来
按键模块
用于设定单价、重量单位 等信息
报警模块
当称重超过预设值时，发 出警报
7
系统设计
7
8
系统的核心部分是单片机， 它控制着整个系统的运作
通过A/D转换器获取称重传 感器的模拟信号，然后进 行数据处理，计算出被测
物的重量
9
最后，将重量值通过显示 模块显示出来
3
硬件设计
电子秤所取代
本设计是基于单片机技术的智 能数字电子秤，具有操作简便、
读数准确、智能化等特点
2
基于单片机的电子秤设计
基于单片机的电子秤设计在我们日常生活中，电子秤经常被用到，而它的操作系统已经不再是使用机械秤时的简单步骤了。
如今，基于单片机的电子秤已经被广泛采用，可以获得更加准确和便于使用的结果。
在本文中，我们将深入了解基于单片机的电子秤的设计方案和优点。
一、基于单片机的电子秤的定义基于单片机的电子秤是一种电子装置，它可以利用一些重要的传感器技术和基本的运算功能来精确测量物品的质量或重量。
传感器通常由称重传感器、滤波器和增益控制器等主要部件组成，以达到最高的准确度。
该电子秤的设计使用单片机作为中心部件，并通过精确的数字处理过程来测量质量或重量。
二、基于单片机的电子秤的原理基于单片机的电子秤借助了传感器技术和电路的帮助测量物品的重量。
该电子秤的传感器将物品放在秤盘上时，会受到重量的力作用而发生形变。
称重传感器通过将该形变转化为电动势，然后传递给单片机以转换成数值。
此外，还有一些辅助电路，如校准电路、信号滤波器和放大器等，可提高精度和准确度。
校准电路用于定期校准称重传感器的敏感度和灵敏度，以确保准确测量。
信号滤波器旨在消除噪声和干扰，以提高测量的稳定性。
放大器可以在称重传感器和单片机之间提供放大的电流作为信号的传输介质，以获得更高的测量准确性。
三、基于单片机的电子秤的优点1.高度可靠基于单片机的电子秤具有基本的数据收集和处理功能。
由于其数字化的设计，该秤可以与更多设备和计算机进行通信，并能实现实时数据传输和查看，因而有效地提高了测量数据的可靠性和实时性。
2.高精度电子秤可获得比机械秤更高的精度，无论从测量的准确性或稳定性上来看，它都是一个更加优越的选择。
同时，它的设计可通过传感器和数字信号处理来获得更精确的数值。
因其数字化的特性，该秤还可以记录更多的数据，以便对测量结果进行进一步研究和分析。
3.易于使用使用基于单片机的电子秤，只需将物品置于秤盘上并查看数字显示屏上的数值即可。
与传统的机械秤相比，这使得操作更加简单，不需要过多的技能或经验。
基于单片机的数字电子秤设计
基于单片机的数字电子秤设计摘要‘随着微电子技术的应用，市场上使用的传统称重工具已经满足不了人们的要求。
为了改变传统称重工具在使用上存在的问题，在本设计中将智能化、自动化、人性化用在了电子秤重的控制系统中。
本系统主要由单片机来控制，测量物体重量部分由称重传感器及A/D转换器组成，加上显示单元，此电子秤俱备了功能多、性能价格比高、功耗低、系统设计简单、使用方便直观、速度快、测量准确、自动化程度高等特点。
本系统以AT89S52单片机为主控芯片，外围附以称重电路、显示电路、报警电路、键盘电路等构成智能称重系统电路板，从而实现自动称重系统的各种控制功能。
可以说,此设计所完成的电子秤很大程度上满足了应用需求。
关键词：SP20C-G501；AT89S52；称重传感器；A/D转换器；LCD显示器The electronic scale design based on microcontrollerAbstractWith the application of micro-electronics technology, tradition ponderation instrument used in market has been not satisfaction with hunman requirements already. In order to make up for the traditional apparatus shortcoming, we improve the apparatus's control system with intelligence and automation. This system is mainly controlled by microcontroller, the section of height measurement accomplish by supersonic sensor, the section of weight measurement accomplish by weight sensor and A/D transformer, this apparatus have many characteristic such as having more function, consume less energy, small and move easily, low price, measure precisely, the speed is quick, automatic work without people and so on.The system is mainly controlled by the microcontroller AT89S52, the periphery is consist of the circuit of clock and calendar, the circuit of measure height and weight, the circuit of display and print, all of these comprise the circuit board of the intelligent apparatus of height and weight. It can achieve all function of the apparatus.Keywords：SP20C-G501；AT89S52；ponderation –sensor；A / D converter；LCDDisplay目录摘要 (I)Abstract (II)1 绪论 (1)1.1 称重技术的发展 (1)1.2 电子秤的工作原理 (1)1.3 设计思路 (2)2 系统方案论证与选型 (3)2.1 控制器部分 (3)2.2 数据采集部分 (4)2.2.1 传感器的选择 (4)2.2.2 放大电路选择 (5)2.2.3 A/D转换器的选择 (8)2.2.4 键盘处理部分方案论证 (9)2.3 显示电路部分的选择 (10)2.4 超量程报警部分选择 (10)3 硬件电路设计 (10)3.1 单片机芯片AT89S52介绍 (11)3.1.1 AT89S52引脚图 (11)3.1.2 单片机管脚说明 (12)3.2 电源电路设计 (14)3.3 数据采集部分电路设计 (14)3.3.1 传感器和其外围以及放大电路设计 (14)3.3.2 A/D转换芯片与AT89S52单片接口电路设计 (16)3.3.3 测量算法 (17)3.4 显示电路与AT89S52单片机接口电路设计 (18)3.5 键盘电路与AT89S52单片机接口电路设计 (19)3.6 报警电路的设计 (21)4 系统软件设计 (23)4.1主程序设计 (23)4.2 子程序设计 (24)4.2.1 A/D转换启动及数据读取程序设计 (24)4.2.2 数制转换子程序设计 (25)4.2.3 显示子程序设计 (26)4.2.4 键盘扫描子程序的设计 (27)4.2.5 报警子程序的设计 (28)结论 (30)致谢 (31)参考文献 (32)附录 (33)基于单片机的数字电子秤设计1 绪论1.1 称重技术的发展称重技术自古以来就被人们所重视，作为一种计量手段，广泛应用于工农业、科研、交通、内外贸易等各个领域，与人民的生活紧密相连。
基于单片机的数字电子称设计
基于单片机的数字电子称设计本文介绍了基于单片机的数字电子称的设计。
数字电子称是一种精度高、可靠性强的电子称重设备，由于其易于操作、数字显示、自动化等特点，已经被广泛应用于各个领域，如工业生产、商业贸易、医疗卫生等。
设计方案中采用的单片机是AT89C51，其主要作用是进行数据采集、数据处理和息传输等。
在称重时，传感器会将重量数据传输给单片机，单片机进行AD转换后得到重量数据，经过处理后显示在数字LED屏幕上。
下面是单片机数字电子称的设计流程：1. 传感器选择根据所需的称重范围和精度要求，选择相应的传感器。
一般来说，数字电子称应该具有2%—5%的精度，这取决于称重物品的重量和大小。
本设计方案选择的传感器是HX711模块，具有高精度、可靠性好、抗干扰性强等优点。
2. 单片机的IO口程序设计单片机通过IO口与HX711模块连接，接收传感器传来的数据进行处理。
设计中用到的IO口有四个，分别是数据输入口、数据输出口、时钟输入口和工作指示灯。
程序设计时需要对这些IO口进行初始化、数据读取和数据输出等处理。
3. AD转换处理将模拟电压转换成数字信号，单片机内置ADC模块将模拟信号转换成数字信号，然后通过程序计算获得准确的重量数据。
在转换时，需要根据传感器输出电压的变化情况进行精确的AD转换。
4. 数据显示与输出将经过处理的重量数据显示在数字LED屏幕上。
单片机通过串口与上位机进行通信，将数据传输给电脑等设备，方便数据处理和记录。
同时，还可以将数据进行网络传输，实现远程监控、远程控制等功能。
5. 硬件电路设计在设计硬件电路时，需要考虑电路的稳定性、可靠性和安全性。
为了防止静电干扰和电磁波干扰，需要采用屏蔽操作。
在电路中应该加入保险电路，以避免电源波动烧坏IC。
此外，还需要有良好的接地系统，以避免接地不良和电源共模干扰。
本设计方案是基于单片机的数字电子称的设计方案，精度高、可靠性强。
它可以直接读取传感器输出的模拟信号，用单片机进行AD转换、数据处理和信号输出等操作，将重量数据准确显示在数字LED屏幕上。
基于单片机的电子秤设计HX711
目录引言................................................................ - 1 -第一章系统地组成及工作原理....................................... - 2 -1.1 系统地组成.................................................... - 2 - 1.2系统地工作原理................................................ - 3 -第二章系统硬件设计............................................... - 4 -2.1主控芯片STC89C52单片机基本系统................................. - 4 -2.1.1 STC89C52单片机性能介绍................................... - 4 -2.1.2 STC89C52单片机引脚功能................................... - 4 -2.1.3 复位电路 ................................................. - 5 -2.1.4 晶振电路 ................................................. - 6 -2.2 A/D转换芯片HX711接口电路地设计................................ - 6 -2,2.1 HX711引脚功能............................................ - 7 -2.2.2 HX711管脚说明............................................ - 8 -2.3 压电传感器地设计 .............................................. - 12 -2.3.1 应变式电阻传感器 ......................................... - 12 -2.3.2 应变片式电阻传感器地结构和原理 ........................... - 12 -2.3.3 全桥测量电路 ............................................. - 13 -2.4 显示电路设计 .................................................. - 14 -2.4.1 LCD1602命令及时序......................................... - 17 -2.5 键盘输入...................................................... - 19 -第三章系统软件设计.............................................. - 20 -3.1 C语言在单片机中地应用........................................ - 20 -3.2 系统主程序流程图 ............................................. - 21 -3.3 子程序设计.................................................... - 22 -3.3.1 A/D数据采集子程序........................................ - 22 -3.3.2 显示子程序 ............................................... - 22 -3.3.3 键盘扫描子程序 ............................................ - 23 -第四章系统地调试................................................. - 24 -4.1 AD值反向转换重力值地参数计算.................................. - 24 -4.2 误差分析...................................................... - 24 -总结............................................................... - 25 -致谢............................................................... - 25 -参考文献........................................................... - 26 -附录1 系统原理图 ....................................... 错误!未定义书签。
基于单片机的智能电子秤设计
基于单片机的智能电子秤设计随着人们对健康、饮食和运动的重视越来越深，计算体重的电子秤已成为现代家庭必备的健康产品之一。
电子秤的设计早已从早期的机械式缓慢演变为现代的数字化电子秤，随着科学技术的不断进步，电子秤的功能也得到了比较大的提升。
本文将介绍一种基于单片机的智能电子秤设计，使得电子秤具有更加智能化的功能。
一、设计原理单片机是一种高度集成、可编程的微型计算机，它具有多种接口和控制功能，非常适合用于小型计算机系统的控制和通讯处理。
本文采用ATmega8单片机，最大工作频率为16MHz，它是一种低功耗、高性能的单片机。
智能电子秤的基本原理是在称重传感器所测得的重量数据的基础上，使用单片机将其数据收集、处理，并输出显示。
本文的电子秤设计基于16 位高精度AD采集芯片HX711，采用负压力式力传感器作为测量重量的传感器，能够精确测量物体的重量。
由于电子秤测量出的重量数据单位是数字，因此只有通过单片机实现数据的处理，才能使得电子秤具有更加智能化的功能。
二、设计方法（一）硬件设计1、称重传感器负压力式力传感器是一种灵敏度更高、稳定性更好的传感器，比其它传感器更适合于电子秤的设计。
我们使用HX711芯片进行AD采集，能够提供24位的数据输出，可以极大地提高精度和稳定性。
2、按键开关电子秤需要设置一个方便顾客使用的开关，按下即可开启或关闭电子秤。
我们采用截止开关电阻，即编写程序时在输入中识别此开关，实现开启关闭功能。
3、数码管数码管用于显示测得的重量数据，包括整数部分和小数部分。
本文采用共阴极的 4 位7 段数码管，尺寸为0.56英寸，它需要多路并联才能通过ATmega8单片机输出控制信号。
4、外设根据需要，我们可以为电子秤添加一些外设，比如LCD显示屏，蜂鸣器等。
（二）软件设计基于单片机的智能电子秤设计必须编写针对ATmega8单片机的程序。
我们采用keil C语言编写程序。
编写程序时需要注意以下几个方面：1、定义AD采样量和检测量我们需要正确设置AD采样量和检测量的量程参数，以确保重量数据的可靠性和准确性。
基于单片机的电子秤设计
基于单片机的电子秤设计随着科技的不断发展，电子秤在日常生活和工业生产中发挥着越来越重要的作用。
传统的电子秤往往采用复杂的电路和机械结构，使得其体积大、成本高、可靠性差。
为了解决这些问题，本文将介绍一种基于单片机的电子秤设计方案。
一、系统设计方案基于单片机的电子秤主要由传感器、信号处理电路、单片机和显示模块组成。
其中，传感器负责采集物体的重量信息，信号处理电路则对传感器输出的信号进行放大和滤波，单片机对处理后的信号进行读取和计算，并将结果传输给显示模块。
二、硬件设计1、传感器电子秤的传感器部分通常采用应变片式或电容式传感器。
其中，应变片式传感器具有精度高、稳定性好的优点，但其输出信号较小，需要经过放大处理；电容式传感器则具有响应速度快、过载能力强的优点，但其精度和稳定性相对较差。
因此，在选择传感器时需要根据实际需求进行权衡。
2、信号处理电路信号处理电路主要包括放大器和滤波器两部分。
放大器用于将传感器输出的微弱信号进行放大，以便于后续处理；滤波器则用于去除信号中的噪声和干扰。
此外，还需要设计适当的电源电路，为整个系统提供稳定的电源。
3、单片机单片机是整个系统的核心，负责对传感器输出的信号进行读取和计算。
本设计采用AT89C51单片机，该单片机具有价格低、性能稳定、易于编程等优点。
4、显示模块显示模块用于将单片机的计算结果直观地展示给用户。
本设计采用LED数码管作为显示器件，具有简单易用、成本低等优点。
三、软件设计软件部分主要包括数据采集、数据处理和数据显示三个模块。
数据采集模块负责读取传感器的输出信号；数据处理模块则对采集到的数据进行滤波、放大和计算；数据显示模块则将处理后的结果通过LED数码管展示给用户。
此外，还需要设计适当的延时和去抖动算法，以提高系统的稳定性和精度。
四、测试与结论为了验证本设计的有效性，我们对基于单片机的电子秤进行了测试。
测试结果表明，该电子秤的测量精度和稳定性均得到了较好的实现，同时具有体积小、成本低、可靠性高等优点。
基于单片机的电子称设计
基于单片机的电子称设计基于单片机的电子称设计随着现代科技的不断发展，电子称已渐渐成为我们生活中不可或缺的一部分，广泛应用于各种工业生产、实验室、餐馆和家庭中。
传统的机械式电子称已经逐渐被电子式电子称所取代，因为电子式电子称精度更高、操作更便捷、使用寿命更长。
在这一趋势下，基于单片机的电子称设计应运而生，其典型特点是功能强大、精度高、易操作和可扩展性强。
一、基本原理基于单片机的电子称是由传感器、模数转换器、单片机、人机界面板等多个模块组成的，通过模块间的协同工作实现称重过程。
其原理相对简单：物体加在传感器上后，压力作用在传感器上，传感器会产生一定的电信号，然后信号传给模数转换器，转换器将电信号转换成数字信号，并传给单片机进行计算和显示，最终显示重量值在人机界面上。
二、设计过程1.选用传感器传感器是电子称的核心部件之一，传感器的选用直接关系到称量的精度和稳定性。
一般采用弹性体弯曲方式或压电晶体振动方式。
2.选用模数转换器模数转换器是将传感器信号转换成单片机可以读取的数字信号的重要部件。
根据实际需要，一般选择12或16位的AD转换器。
3.单片机选择单片机是控制电子称称量精度和人机界面的重要部件，其型号的选择应根据要求的精度和复杂度设计，一般选择8051、Arduino等。
4.人机界面板设计人机界面板是电子称直接提供信息的部件，应根据样式、布局和使用背景等需求和设计，选择合适的LED/LCD等显示方案。
5.数据处理和算法设计对于电子称，往往需要用到模拟滤波、数字滤波、基准校正和传感器温度补偿等算法才能满足精度和稳定性等要求。
因此，针对实际需求和对应传感器选定合适的算法进行设计也是非常重要的一环。
三、技术指标基于单片机的电子称设计技术指标主要包括：计算和显示精度、可靠性、使用寿命、显示方式、扩展性等。
根据使用场景和功能需求等不同，设计的技术指标也有所不同，总体而言，越高的计算和显示精度、越长的使用寿命和更好的扩展性是我们设计的目标。
基于单片机的智能电子秤设计
基于单片机的智能电子秤设计在现代社会，电子秤作为一种重要的测量工具，广泛应用于商业、工业、农业以及日常生活等各个领域。
随着科技的不断发展，人们对电子秤的功能和性能提出了更高的要求，智能电子秤应运而生。
智能电子秤不仅能够准确测量物体的重量，还具备了数据处理、存储、传输以及智能化控制等功能，为人们的生产和生活带来了极大的便利。
本文将介绍一种基于单片机的智能电子秤设计方案。
一、系统总体设计本智能电子秤系统主要由称重传感器、信号调理电路、单片机、显示模块、键盘模块以及通信模块等部分组成。
称重传感器负责将物体的重量转换为电信号，信号调理电路对传感器输出的微弱信号进行放大、滤波等处理，以提高信号的质量。
单片机作为系统的核心，负责对处理后的信号进行采集、计算和处理，并控制其他模块的工作。
显示模块用于实时显示物体的重量和相关信息，键盘模块用于输入操作指令，通信模块则用于将测量数据传输到上位机或其他设备。
二、硬件设计1、称重传感器称重传感器是电子秤的关键部件，其性能直接影响测量精度。
本设计选用电阻应变式称重传感器，该传感器具有精度高、稳定性好、结构简单等优点。
电阻应变式称重传感器的工作原理是基于电阻应变效应，当传感器受到外力作用时，其弹性体发生变形，从而导致粘贴在弹性体上的电阻应变片的电阻值发生变化。
通过测量电阻应变片电阻值的变化，即可得到外力的大小。
2、信号调理电路由于称重传感器输出的信号非常微弱，通常只有几毫伏到几十毫伏，且含有大量的噪声和干扰，因此需要经过信号调理电路进行放大、滤波等处理。
信号调理电路主要由放大器、滤波器和基准电源等组成。
放大器采用高精度仪表放大器，能够将传感器输出的微弱信号放大到适合单片机处理的范围。
滤波器采用低通滤波器，用于滤除信号中的高频噪声和干扰。
基准电源为整个电路提供稳定的参考电压，以保证测量精度。
3、单片机单片机是整个系统的控制核心，本设计选用 STM32F103 系列单片机。
STM32F103 系列单片机具有高性能、低功耗、丰富的外设资源等优点，能够满足智能电子秤的设计要求。
基于51单片机的电子秤的设计
基于51单片机的电子秤的设计一、设计要求和总体方案（一）设计要求设计一款基于 51 单片机的电子秤，能够实现以下功能：1、测量范围：0 5kg。
2、测量精度：01g。
3、具备数码管显示功能，能够实时显示测量的重量值。
4、具有去皮功能，方便测量容器的重量。
（二）总体方案本电子秤主要由传感器、信号调理电路、A/D 转换电路、51 单片机、数码管显示电路和按键电路等组成。
传感器将物体的重量转换为电信号，经过信号调理电路进行放大和滤波处理后，送入 A/D 转换电路转换为数字信号。
51 单片机对数字信号进行处理和计算，得到物体的重量值，并通过数码管显示电路进行显示。
按键电路用于实现去皮等功能。
二、硬件设计（一）传感器选择选用电阻应变式传感器，它具有精度高、稳定性好、测量范围广等优点。
当物体放在传感器上时，传感器的电阻值会发生变化，通过测量电阻值的变化可以得到物体的重量。
（二）信号调理电路由于传感器输出的信号比较微弱，需要经过信号调理电路进行放大和滤波处理。
放大电路采用仪表放大器，它具有高共模抑制比、低噪声等优点。
滤波电路采用无源 RC 滤波器，去除信号中的高频噪声。
（三）A/D 转换电路选用 ADC0809 作为 A/D 转换芯片，它是 8 位逐次逼近型 A/D 转换器，具有转换速度快、精度高等优点。
（四）51 单片机选择AT89C51 单片机作为控制核心，它具有性能稳定、价格低廉、编程简单等优点。
（五）数码管显示电路采用共阳数码管进行显示，通过 74HC573 锁存器驱动数码管。
（六）按键电路使用独立按键实现去皮、清零等功能。
三、软件设计（一）主程序流程主程序首先进行系统初始化，包括初始化单片机的 I/O 口、A/D 转换芯片等。
然后进入循环，不断读取 A/D 转换的结果，并进行数据处理和计算，得到物体的重量值，最后将重量值发送到数码管显示。
（二）数据处理算法采用线性拟合的方法对 A/D 转换的结果进行处理，得到与重量值对应的数字量。
基于单片机的电子秤设计
基于单片机的电子秤设计一、引言二、设计要求与整体方案（一）设计要求1、测量范围：能够满足常见物品的质量测量，通常为 0 10kg 或更大。
2、精度要求：达到一定的测量精度，如 01g 或更高。
3、显示功能：清晰显示测量结果，包括质量数值和单位。
4、稳定性：在不同环境条件下保持测量结果的稳定性和可靠性。
（二）整体方案本设计采用单片机作为核心控制单元，结合称重传感器、信号调理电路、A/D 转换电路、显示模块和电源模块等组成电子秤系统。
称重传感器将物体的质量转换为电信号，经过信号调理电路进行放大、滤波等处理后，由 A/D 转换电路将模拟信号转换为数字信号，单片机对数字信号进行处理和计算，最终将测量结果通过显示模块显示出来。
三、硬件设计（一）称重传感器选择合适的称重传感器是电子秤设计的关键。
常见的称重传感器有电阻应变式、电容式等。
电阻应变式传感器具有精度高、稳定性好等优点，被广泛应用于电子秤中。
其工作原理是当物体加载在传感器上时，弹性体发生形变，粘贴在弹性体上的电阻应变片也随之产生电阻变化，通过测量电阻变化即可得到物体的质量。
（二）信号调理电路由于称重传感器输出的信号较弱且存在干扰，需要经过信号调理电路进行处理。
信号调理电路通常包括放大器、滤波器等。
放大器用于将传感器输出的微弱信号放大到适合 A/D 转换的范围；滤波器用于去除信号中的噪声和干扰，提高信号的质量。
（三）A/D 转换电路A/D 转换电路将模拟信号转换为数字信号，以便单片机进行处理。
选择 A/D 转换器时需要考虑其分辨率、转换速度、精度等参数。
常见的 A/D 转换器有 ADC0809、ADS1115 等。
（四）单片机单片机作为电子秤的控制核心，负责处理和计算测量数据，并控制整个系统的工作。
选择单片机时需要考虑其性能、资源、成本等因素。
常见的单片机有 STM32、51 单片机等。
（五）显示模块显示模块用于显示测量结果，常见的有液晶显示屏（LCD）和数码管。
基于单片机的智能电子秤设计
基于单片机的智能电子秤设计一、引言在现代社会，电子秤作为一种重要的测量工具，广泛应用于商业、工业、医疗、家庭等各个领域。
传统的电子秤功能较为单一，只能进行简单的称重操作。
随着科技的不断发展，人们对电子秤的要求越来越高，希望它能够具备更多的功能，如数据存储、数据分析、远程传输等。
基于单片机的智能电子秤应运而生，它不仅能够实现高精度的称重，还能够满足人们对智能化、多功能的需求。
二、智能电子秤的系统组成基于单片机的智能电子秤主要由以下几个部分组成：1、称重传感器称重传感器是电子秤的核心部件，它能够将物体的重量转换为电信号。
常见的称重传感器有电阻应变式、电容式、电感式等。
电阻应变式称重传感器具有精度高、稳定性好、价格低廉等优点，因此在电子秤中得到了广泛的应用。
2、信号调理电路称重传感器输出的电信号通常比较微弱，且存在噪声和干扰，需要经过信号调理电路进行放大、滤波、A/D 转换等处理，以得到可供单片机处理的数字信号。
3、单片机单片机是智能电子秤的控制核心，它负责接收和处理来自信号调理电路的数字信号，并进行数据计算、存储、显示等操作。
常见的单片机有 51 系列、STM32 系列等。
4、显示模块显示模块用于显示称重结果和其他相关信息，常见的显示模块有液晶显示屏（LCD）和发光二极管显示屏（LED）。
LCD 显示屏具有显示清晰、功耗低等优点，而 LED 显示屏则具有亮度高、可视距离远等优点。
5、按键模块按键模块用于设置电子秤的参数，如单位转换、去皮、清零等。
6、存储模块存储模块用于存储称重数据，以便后续查询和分析。
常见的存储模块有 EEPROM、FLASH 等。
7、通信模块通信模块用于实现电子秤与上位机或其他设备之间的数据传输，常见的通信模块有蓝牙、WiFi、RS232 等。
三、智能电子秤的工作原理当物体放置在电子秤的秤盘上时，称重传感器受到压力作用，产生相应的电阻变化。
信号调理电路将称重传感器输出的电阻变化转换为电压变化，并进行放大、滤波等处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于单片机的数字电子称设计专业：通信工程学生：王帅指导老师：王珊摘要在科技水平高速发展的现代社会，称重方面技术也有必须跟上时代进步的步伐。
目前而言，市场交易中，称重工具通常采用台式电子秤。
然而，台式电子秤具有一定的局限性：体积大、成本高、对电源有特殊要求以及携带上的不变。
目前，人们生活中常见的手拿式迷你秤的使用原理是基于杆秤抑或弹簧通过弹性形变再利用胡克定律转换而进行测量的，即日常携带的小型秤为弹簧秤，同时，精度不高并且已不在国家测量规范内认可的杆秤依然没有退出贸易集市。
但经济形势的转变和容量的急剧上升，人们迫切的需要一种测量精确度高、便于携带并且成本范围合理且自主性强的电子秤本次课题研究意在根据市场需求对智能电子秤进行开发研究，论文的展开以本次设计电子秤所选用的工作方式为出发点，文中分析表明误差分配会造成设备产生误差，并规划了电路方面的设计步骤及软件操作方案。
本次设计研究的智能电子秤的构成基本分为6大部分，包括电源、ADC、称重传感器、单片机、输出输入工具/开关、数值显示器。
而对于智能电子秤基础性数据标准，其精度需达到Ⅲ级，重量适用范围不超过15千克，以5g为一刻度进行换算。
而该电子秤有五大基本功能，它们分别是自我核算、去皮、计算交易金额、单价输入统计，还有超载提醒。
电子秤自带睡眠功能，最大程度得控制自身电量的使用情况，其功能自动启用的前提是电子秤未被使用的时间超过5min。
智能电子秤的优势在于其空间占用量不多，精度较高，使用方便简单，受众人群高，工作效率高，同时还能完成对称重物的价格计算，因为其具有的高性能，智能电子秤能同时保证交易双方的贸易质量和效率，其未来的发展空间也十分广阔。
关键词：数字电子称称重传感器 A/D转换器 8051单片机误差分析A design of the intelligence electronic scales ofmicro-controllerMajor:Communication EngineeringStudent: Wang Shuai Supervisor: Wang ShanAbstractWith the continuous progress of society, people have higher demand in t he weighing technology. Nowadays, desktop electronic scale has become a common tool in business trade. However, the desktop electronic scale has certain limitations: large volume, high cost, the power supply has special requirements and carry on the same. Currently, most of people living in common portable scales are steelyard by or steelyard is spring compression, tensile deformation to measure the spring balance, and is on the market and some residents use was out of the country. With the development of economy, it is urgent to need a kind of intelligent electronic scale with high precision, easy to carry and low cost.In this paper, the design of a intelligent electronic scale, in the beginning, the working principle of the electronic scales were introduced, proposed instrument error is due to the error distribution, and also give the instrument circuit design and software flow.The intelligent electronic scale proposed in this paper is mainly composed of six components, which are power supply, weighing sensor, A/D converter, MCU, keyboard / switch and LCD display. The basic technical indexes of intelligent electronic scale are: the weighing range is from 0 to 15kg; the degree of value is 0.005kg; the accuracy grade is grade III. And the electronic scale has five basic functions, they are self test, peeling, pricing, unit price setting and overload alarm. In the absence of weighing, the electronic scale will be 5 minutes after the default switch to sleep mode, in order to reduce power consumption.Intelligent electronic scale not only small volume, accurate measurement, easy to carry,easy operation, high weighing efficiency also can finish the symmetric weight price calculation, because of its high performance, intelligent electronic scale to meet the demand for the use of market trade and resident, has a good momentum of development.Key words：Intelligence electronic scalesWeigh to spread a feeling machineA/D conversion Micro-controller 8051Error margin analysis目录1 导论 (1)1.1称重技术和衡器的发展 (1)1.2电子秤的发展现状和发展趋势 (1)1.3项目研究意义 (2)2 电子秤的硬件构成 (3)2.1 电子秤的构成 (3)2.2 称重传感器 (4)2.2.1称重传感器选用时需考虑的问题 (4)2.2.2 称重传感器的基本结构 (5)2.3 应变式传感器 (6)2.3.1弹性元件 (6)2.3.2应变胶 (7)2.3.3应变片 (8)2.3.4 应变式称重传感器的各种补偿.................... 错误！未定义书签。
2.4单片机系统 (10)2.5电路设计 (11)2.5.1称重传感器的供桥电源 (11)2.5.2电子秤的调零电路 (12)2.5.3电子秤的数据采集、处理部分 (12)2.3.4键盘/开关输入电路 (16)2.5.5 LCD显示器 (17)2.5.6 打印部分 (19)2.5.7掉电保护和检测电路、报警电路 (20)3 仪器软件设计 (22)3.1 仪器主程序 (22)3.2 中断服务程序 (24)4 仪器的误差及误差分配 (25)4.1 仪器的误差来源 (25)4.1.1 称重传感器的误差 (25)4.1.2 电子设备的误差 (25)4.1.3 机械承重系统的误差 (26)4.2 仪器误差分配 (27)4.3 仪器误差的计算方法 (27)4.4 实验数据分析误差 (28)5 成品展示 (1)结论 (1)参考文献 (2)致谢 (3)附录 (4)1导论质量的数值大小是测量研究方向的十分基础的一项数据，重量的测量工具的技术水平对后续的工作、生活及科学研究所产生的影响都是极其深远的，因而该技术的发展一直是研究人员不断突破和攻克的难点与热点[1]。
秤作为最为基础、应用广泛的一个测重设备，在人们的生活中有着重要的地位，在技术不断发展的今天，利用电子秤取代机械秤的趋势也是不可阻挡的。
与传统的机械秤相比，成本低廉、智能的电子秤自然受到了人们的期待，拥有极为广阔的市场需求。
1.1称重技术和衡器的发展根据物理学可知，每个物体都具有重力，因此衡器作为一种计量工具得到物体质量的基本物理依据便是得到其重力值大小作出判断。
纵观历史我们可以发现，衡器的发展经历了六个阶段，而每个阶段所对应的衡器演变逐一有：秤盘天平、非等臂杠杆台秤、吊车秤、倾斜象限杆秤、弹簧秤与自动秤。
于20世纪50年代，人们为了实现称量自动化，因此将电子技术融入了衡器制造产业中。
经过几年的研究发展，在60年代初期，推出了电结合式电子衡器。
自此以后，电子衡器受到了各大生产行业的广泛应用，将其运用在现场称量、配料定量称重、还有产品质量的监测等方面。
1.2电子秤的发展现状和发展趋势一、发展现状电子衡器的涉猎领域很宽，不少领域都需要使用这项工具，并且，由于技术的不断发展，许多企业在对数据进行处理与过程控制时也开始运用电子衡器，让如今的重量检测技术与数据系统在工艺、仓库管理和输送、预包装、物品领取管理技术记忆市场销售方面都成为无可取代的一环。
我国就电子衡器方面早已将其划分为一种由国家法律强制监管的计量设备。
无论是在企管、货物批量制造、贸易核定，物流运输部分，以及科学研究上，都因其在自动化重量[1]施汉谦，宋文敏·电子秤技术[M]·北京：中国计量出版社，1991检测与显示控制和贸易计量中的功用，而作出了巨大贡献。
二、发展趋势生产轻巧型、集成型电子秤，并将其与信息技术及电子应用相结合已成为电子秤这一工具的基本发展潮流与方向。
