一、 建筑弱电系统
建筑弱电安装工程量计算详解(天线电视系统+室内电话线路+火灾自动报警系统)

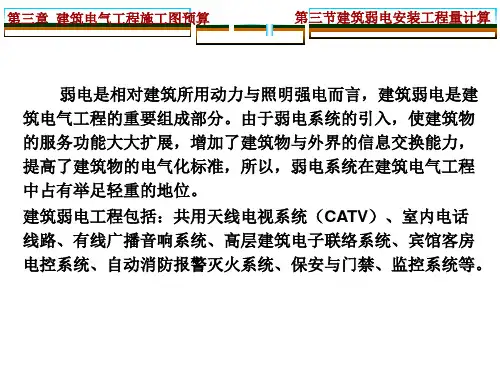

第三章 建筑电气工程施工图预算
第三节建筑弱电安装工程量计算
例39: 某外廊式住宅共五层，每层两户， 层高如图所示。市话电缆从第二层引入， 总分线盒为XF-20，每户暂装一部电话， 话机用户自备，电话线用HBV-2×1， 一律穿PVC20管暗敷。试计算相关项 目的工程量。
• 电话分线盒XF-20, 1个 • PVC20管暗敷, m • 管内穿电话线HBV-2×1, m • 接线盒暗装, 5个 • 电话插座盒暗装, 10个 • 电话插座安装, 10个
第三章 建筑电气工程施工图预算
第三节建筑弱电安装工程量计算
二、室内电话线路工程量计算 室内电话线路组成如下图所示。某住宅电话电视电缆平面和系 统图。
第三章 建筑电气工程施工图预算
第三节建筑弱电安装工程量计算
第三章 建筑电气工程施工图预算
第三节建筑弱电安装工程量计算
1、电话线配管工程量计算 电话线配管（明敷、暗敷）工程量，以“m”计量。 电话线配管工程量的计算方法和定额应用，均与强电工程中配 管配线工程相同。接线箱与分线盒的计算方法与动力照明线路 相同。 2、户内放电话线 （1）管内穿电话线 工程量计算方法与照明动力线路工程相同。 （2）布放户内电话线 沿室内墙面布放双芯电话线时，其工程量计算方法与照明动力 线路工程相同。 3.电话机插座安装 电话机插座不论接线板式、插口式、瓷接头式，不论明装与暗 装，均以“个”计量。明装与暗装均需计算一个插座盒的安装。
第三章 建筑电气工程施工图预算
第三节建筑弱电安装工程量计算
• 计算箱体制作 • 计算箱体安装 • 计算箱内配线（同轴电缆） • （5）同轴电缆敷设 • CATV系统常用实心（或绞芯）聚乙烯绝缘射频电缆。 • 同轴电缆敷设安装: 以“m”计量。不论明敷、暗敷、穿管
智能建筑(弱电系统)项目经理培训ppt
社会风险
由于政策变化、社会环 境、文化差异等因素导
致的风险。
法律风险
由于法律法规、合同条 款、知识产权等因素导
致的风险。
项目风险管理的策略与方法
01
02
03
04
风险识别
通过收集资料、分析项目过程 和环境，识别出可能的风险因
素。
风险评估
对识别出的风险因素进行评估 ，确定其可能性和影响程度。
。
系统集成复杂
弱电系统涉及多个子系统，需要进 行系统集成，确保系统之间的协调 和兼容。
项目管理难度大
由于弱电系统的技术复杂性和不确 定性，项目管理难度较大，需要具 备丰富的经验和技能。
项目管理中的沟通与协调
建立有效的沟通机制
协调与相关方的关系
建立有效的沟通机制，包括定期会议 、报告和沟通渠道等，确保项目信息 的及时传递和共享。
弱电系统分类
根据功能和应用领域，弱电系统可分为通信网络系统、办公自动化系统、建筑设 备监控系统、公共安全系统、智能化系统集成等。
弱电系统在智能建筑中的作用
1 2 3
提高建筑物的智能化水平
弱电系统通过信息技术的应用，提高建筑物的智 能化水平，实现建筑物内各种设备的自动化控制 和管理。
提高建筑物的安全性和舒适性
协调与相关方的关系，包括业主、设 计单位、施工单位和供应商等，确保 项目的顺利实施和交付。
加强团队成员之间的沟通
加强团队成员之间的沟通，包括技术 交流、经验分享和协作等，提高团队 成员的凝聚力和工作效率。
04
智能建筑弱电系统项目实施流 程
项目立项与策划
需求分析
对建筑物的功能需求、业主需求 、技术趋势等进行深入分析。
弱电学习笔记

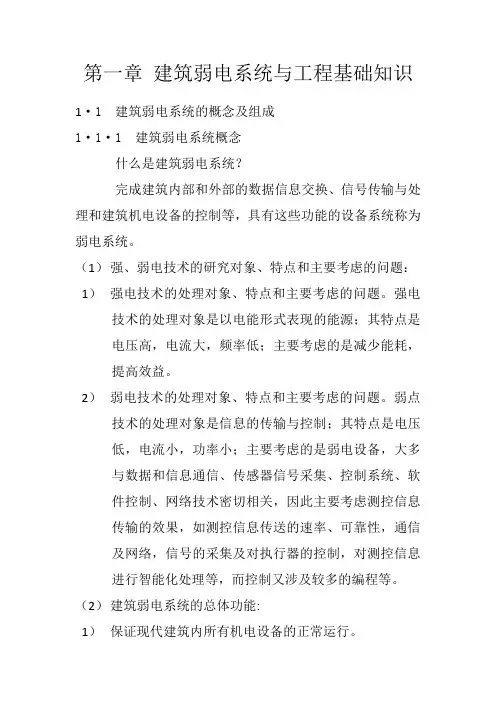

第一章建筑弱电系统与工程基础知识1·1 建筑弱电系统的概念及组成
1·1·1 建筑弱电系统概念
什么是建筑弱电系统？
完成建筑内部和外部的数据信息交换、信号传输与处理和建筑机电设备的控制等，具有这些功能的设备系统称为弱电系统。
（1）强、弱电技术的研究对象、特点和主要考虑的问题：1）强电技术的处理对象、特点和主要考虑的问题。
强电技术的处理对象是以电能形式表现的能源；其特点是
电压高，电流大，频率低；主要考虑的是减少能耗，
提高效益。
2）弱电技术的处理对象、特点和主要考虑的问题。
弱点技术的处理对象是信息的传输与控制；其特点是电压
低，电流小，功率小；主要考虑的是弱电设备，大多
与数据和信息通信、传感器信号采集、控制系统、软
件控制、网络技术密切相关，因此主要考虑测控信息
传输的效果，如测控信息传送的速率、可靠性，通信
及网络，信号的采集及对执行器的控制，对测控信息
进行智能化处理等，而控制又涉及较多的编程等。
（2）建筑弱电系统的总体功能:
1）保证现代建筑内所有机电设备的正常运行。
2）。
智能建筑(弱电系统)项目经理培训
包括信号源、调制器、混合器、放大器等，用于提供电视 信号并保障信号的传输质量。
综合布线设备
包括配线架、跳线架、信息插座等，用于实现建筑物内各 种信息点的灵活配置和扩展。
行业标准与规范
国家标准《智能建筑设计标准》
规定了智能建筑的定义、设计原则、系统组成及设 计要求等方面的内容，是智能建筑设计的重要依据 。
进行优化和完善。
设计文档编制
将评审通过的设计方案编制成详 细的设计文档，包括系统结构图 、功能流程图、接口定义等，为
后续的开发和实施提供指导。
预算编制与成本控制策略
预算编制
根据项目需求和设计方案，结合市场行情和企业实际情况 ，编制详细的项目预算，包括设备采购、软件开发、系统 集成、人力成本等各方面的费用。
团队组建与沟通技巧
80%
合理组建项目团队
根据项目需求和成员特长，合理 组建项目团队，包括技术团队、 管理团队和其他辅助团队。
100%
建立有效沟通机制
制定项目沟通计划，明确沟通方 式、频率和内容，确保项目信息 的及时、准确传递。
80%
掌握沟通技巧
项目经理需要具备良好的倾听、 表达和反馈技巧，与团队成员保 持顺畅的沟通，提高团队协作效 率。
展性等方面的表现。
优化设计
根据评估结果，制定优化升级 方案，包括硬件升级、软件更 新、网络优化等方面的内容。
方案实施
按照优化升级方案进行实施， 包括采购、安装、调试等环节 ，确保方案的有效性和可行性 。
效果评估
对优化升级后的弱电系统进行 效果评估，验证方案的实际效
果，为后续改进提供参考。
THANK YOU
项目经理角色定位及职责
1 2 3
智能建筑中弱电系统设计和施工应注意问题

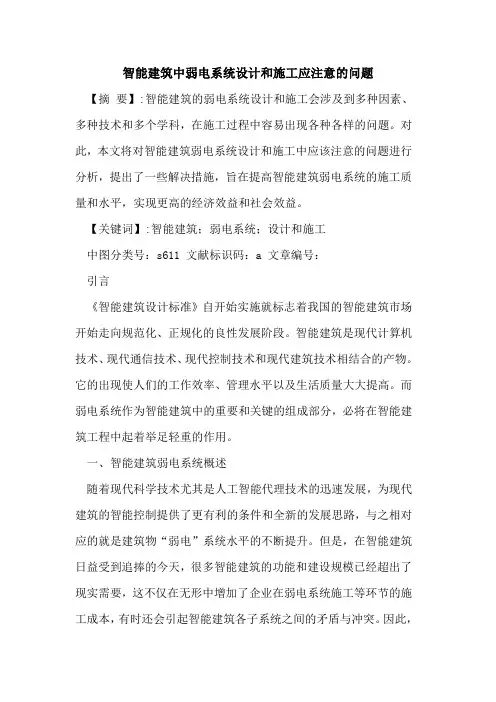

智能建筑中弱电系统设计和施工应注意的问题【摘要】:智能建筑的弱电系统设计和施工会涉及到多种因素、多种技术和多个学科，在施工过程中容易出现各种各样的问题。
对此，本文将对智能建筑弱电系统设计和施工中应该注意的问题进行分析，提出了一些解决措施，旨在提高智能建筑弱电系统的施工质量和水平，实现更高的经济效益和社会效益。
【关键词】:智能建筑；弱电系统；设计和施工中图分类号：s611 文献标识码：a 文章编号：引言《智能建筑设计标准》自开始实施就标志着我国的智能建筑市场开始走向规范化、正规化的良性发展阶段。
智能建筑是现代计算机技术、现代通信技术、现代控制技术和现代建筑技术相结合的产物。
它的出现使人们的工作效率、管理水平以及生活质量大大提高。
而弱电系统作为智能建筑中的重要和关键的组成部分，必将在智能建筑工程中起着举足轻重的作用。
一、智能建筑弱电系统概述随着现代科学技术尤其是人工智能代理技术的迅速发展，为现代建筑的智能控制提供了更有利的条件和全新的发展思路，与之相对应的就是建筑物“弱电”系统水平的不断提升。
但是，在智能建筑日益受到追捧的今天，很多智能建筑的功能和建设规模已经超出了现实需要，这不仅在无形中增加了企业在弱电系统施工等环节的施工成本，有时还会引起智能建筑各子系统之间的矛盾与冲突。
因此，智能建筑的建设以及弱电系统的设计与施工，一定要以实际需要为出发点，在加强对高智能建设认识的基础上，根据不同的需要合理控制智能建设的智能化程度，并保持与当地的经济发展水平相适应，促进我国建筑行业的健康发展。
二、智能建筑弱电设计应注意的几个问题智能建筑弱电工程是一个复杂的系统工程，它是多种技术的集成，是多门学科的综合。
我国智能建筑弱电工程质量不高，系统开通率低，其主要原因并不是所选用的设备达不到技术规范要求，而是没有很好的规划和科学配置。
以下我们就阐述以下弱电工程设计中应注意的几个问题。
1、遵循经济上合理，技术上先进、可靠、实用在实际工作中，工程设计应紧跟智能建筑技术的发展主流，同时也要慎重选择某些新技术，除非由稳妥、可靠的技术保障措施。
弱电工程施工常见问题及解决方法分析,一般弱电工程常用方案知识模板
弱电工程施工常见问题及解决方法分析1智能建筑弱电系统作用弱电系统是保障智能建筑机电设备的正常运行的关键，在智能建筑中起着非常重要的作用。
弱电系统为建筑用户提供水.电、冷，热，保证建筑内适宜的温度，湿度和空气洁净度，满足建筑用户的通讯和娱乐需求，保障建筑用户的生命财产安全，为他们提供舒适方便的生活环境。
对于建筑管理者来说，弱电系统的使用能为建筑使用者提供周到的物业服务，减轻物业管理人员的工作量，节约物业管理的成本。
因此，弱电系统已成为智能建筑不可缺少的组成部分，与建筑有机结合。
在弱电系统工程建设中，要坚持可靠性、实用性，方便性原则，根据建筑物的特点和功能综合考虑其他因素，加强弱电系统与各专业的协调配合。
2智能建筑弱电系统工程施工中存在的问题首先，在弱电系统的建设中，设计单位和设计人员的问题比较突出。
智能系统设计相关技术人员相对较少，可能出现设计质量低，弱电系统集成度差.信息点配置不合理等问题，在一定程度上导致设计和施工成本的增加。
其次，弱电系统施工中的材料和设备问题，如在施工过程中，部分设备和材料本身没有进行型号、规格等方面的检验，相关设备也没有进行现场试验。
设备和材料不符合施工要求和规范，所选设备与其他系统不匹配。
最后，线缆选型的无序化和布线施工的随意性。
智能建筑弱电系统主要包括建筑设备自动化系统，通信自动化系统，办公自动化系统，消防自动化系统和安全自动化系统五大系统，这五大系统在智能建筑中具有不同的特点和功能，需要选用不同型号的线缆，但是由于施工单位和施工人员专业素养的缺乏，在施工中，不同的系统并没有严格区分不同型号的线缆，往往混用同一型号的线缆，这就给建筑的使用带来极大的隐患。
此外，在建设建筑时，也需要在各个房间或某一位置合理地按照一定的标准布置，安放线缆，但在实际施工过程中，不按照标准、随意布线，布线结构凌乱，布线过程中偷工减料的现象是普遍存在的，这些问题的存在都给建筑的安全使用埋下极大的隐患。
建筑弱电系统ppt课件
⑶ 火灾事故：主要用于火灾发生时,在消防控制室的消防人员通过火灾事
故广播引导人们迅速撤离危险场所。
完整最新版课件
55
3、组成
广播系统一般由播音室(广播站房)、线路和放 音设备三部分组成。
完整最新版课件
51
室内电话电缆一般采用穿钢管暗敷设，管径的选 择应符合电缆截面积不小于管子截面的50%。一段管 路长度为30m有一个弯或长度为20m有两个弯时，需 放大一号管径。
室内电话支线路分为明配和暗配两种。明配线用 于工程完毕后，根据需要在墙角或踢脚板处用卡钉敷 设。暗敷设可采用钢管或塑料管埋于墙内及楼板内， 或采用线槽敷设于吊顶内。
筒。
完整最新版课件
54
2、分类 现代化建筑的公共广播系统根据建筑规模,使用性质和功能 要求可分以下三种类型: ⑴ 业务性：办公楼、商业写字楼、学校、医院、铁路客运站、航空港、
车站、银行及工厂等建筑物设置业务性广播,以满足业务和行政管理为主的 业务广播要求。
⑵ 服务性：宾馆、旅馆、商场娱乐设施及大型公共活动场所设置服务性
完整最新版课件
52
F:\建筑设备\电话交换机 标清.flv建筑设备\电话交换 机 标清.flv
完整最新版课件
53
三1 、、概建述筑广播系统
广播是指通过无线电波或导线传送声音的新闻传播工具。 通过无线电波传送节目的称无线广播，通过导线传送节目的 称有线广播。广播诞生于20世纪20年代。
广义的广播系统包含扩声系统和放声系统两大类： 1、扩声系统：扬声器与话筒处于同一声场内。 2、放声系统：系统中只有磁带机，光盘机等声源，没有话
弱电系统基础知识
大量节省人力：在不采用 BAS 的建筑中，设备简单的 操作、维护、保养都需要大量的人工完成，而且这些 机电设备分散在写字楼的各个楼层和角落，只用人工 的话，将占用大量的人力资源，有时几乎难以实现； 采用BAS，大量的工作均由电脑根据程序自动完成，这 样不仅节省了人力，而且可以在第一时间发现问题。 可节约 40％－60％的人力，从而大量的节省了人力开 支。 延长设备使用寿命：设备在电脑的统一管理下始终处 于最佳运行状态，及时报告设备的故障情况并进行处
传感器及执行调节机构：传感器是指装设在各监视现 场和各种敏感元件、变送器、触点和限位开关、用来检测
现场设备的各种参数（如温度、湿度、压差、液位等）， 并发出信号送到调节控制器（分站、数据中心等），如铂 电阻温度检测器、复合湿度检测器、风道静压变送器、差 压变送器。
执行调节机构是指装设在各监控现场接受分站调节控 制器的输出指令信号，并调节控制现场运行设备的机构， 如电动阀、电磁阀、调节阀等，包括执行机构（如电动阀 上的电机）和调节机构（电动阀的阀门）
理；按照设备的运行状况打印维护、保养报告，避 免超前或延误维护，相应延长设备使用寿命；也等 于节省了资金。 C.高效率 -- 提高设备运行效率、降低管理费 通过对设备运行状况的自动监测、诊断和记录，提 前预测、早期发现，及时发出维护和保养的通知， 保证设备始终处于良好的工作状态。 楼宇自控系统对设备的有效监控和一体化管理，可 使设备的故障率大大降低，同时也使维修工人可以
二、弱电系统的分类
建筑弱电系统一般可分为： 通信自动化系统 (CA——Communication Automation System、 办公自动化系统 (OA——Office Automation System)、 楼宇自动化系统 (BA——Building Automation System) 火灾自动化系统 (FA——Fire Automation System)
建筑弱电系统概述PPT(共 77张)
•
2、燃烧的气体与烟雾
• 一般燃烧物体在开始燃烧时都将释放出燃烧气体。在防火术语中把物质燃烧产生的燃烧气体和烟雾 统称为烟雾气溶胶。
•
3、火焰
• 火焰是物质着火产生的灼热发光的气体部分，也是物质的全燃部分。这时，物质燃烧反应的放热提 高了温度，并引起燃烧物质放出各种波长的光，所以火焰作为燃烧的基本特征，也是重要火灾探测 参数。
浓度或液化石油气等可燃气体浓度的探测器。 5、复合式火灾探测器
• 复合式火灾探测器是可以响应两种或两种以上火灾参数的火灾探测器，主 要有感温感烟型、感光感烟型、感光感温型等。
第一节 火灾自动报警系统
•
感光探测器
可燃气体探测器
第一节 火灾自动报警系统
• 三、火灾自动报警控制器
•
火灾报警控制器不断向探测器（探头）发出巡测信号，监视被控
自动报警系统
• 第一节 火灾自动报警系统
• 火灾自动报警系统，可实现自动监测现场，自动确认火灾，自动发 出声、光报警信号，自动启动灭火设备自动灭火，自动排烟，自动封 闭火区等功能。还能实现向城市或地区消防队发出救灾请求，进行对 讲联络。
第一节 火灾自动报警系统
• 一、火灾自动报警系统的组成及工作原理
区域的烟雾浓度、温度等，探测器则将代表烟雾浓度、温度等的电信
号反馈给报警控制器，报警控制器将这些反馈回来的信号与其内存中
存储的各区域正常整定值进行比较分析，判断是否有火灾发生。
•
当确认出现火灾时，报警控制器首先发出声光警报，提示职守人
员，在控制器上还将显示探测出的烟雾浓度、温度等值及火灾区域或
楼层房号的地址编码，并将这些值以及火灾发生时间等记录下来。同
时向火灾现场及相邻楼层发出声光报警信号。
180801建筑弱电系统与BIM技术
国内业界将BIM技术的常见应用归纳为20种，这20种常 见的应用跨越了设施全生命周期的四个阶段，即规划阶段 (项目前期策划阶段)、设计阶段、施工阶段、运营阶段。
BIM通过集成项目信息的收集、管理、交换、 更新、储存过程和项目流程，为建设项目全生命 周期中的不同阶段和各方参与者提供及时、准确、 足够的数据信息，来支持工程各方参与者之间进 行信息交流和共享，以支持工程各个部分的生产 效率和各个不同阶段的高运行效率。
•
BIM具有可视化属性。可视化不仅指3D立体实物
根据数据统计：现有模式生产建筑的成本接 近合理成本的两倍；72%的建筑工程项目不同程 度地超预算；70%的项目超工期；75%不能按时 完成的项目至少超出初始合同价格的50%。使用 BIM技术能够大幅度提高建筑业的生产效率和管 理效能。
美国建筑行业研究院的研究报告，工程建筑 行业的无效工作和浪费高达57%。
BIM是一个智能化程度很高的3D模型，同时还可以
把BIM模型看作是一个透明的、可重复的、可核查的、可 持续的协同工作环境，在这个环境中，各参与方在设施全 生命周期中都可以及时联络，共享项目信息，并通过分析 信息，做出决策和改善设施的过程，使项目得到有效的管 理。
四 BIM技术在设施全生命周期的应用
七. BIM应用的软件使用 BIM的应用是基于软件进行的，下面介绍:应用BIM的软 件环境;BIM应用软件的格式、兼容性和BIM服务器 1. BIM应用软件的格式 IFC文件是用Industry foundation classes文件格式创 建的模型文件，可以使用BIM程序打开浏览。IFC标准是 IAI（International Alliance of Interoperability）组 织制定的建筑工程数据交换标准。 IFC标准有几个特点：面向建筑工程领域；IFC标准是公 开的、开放的；是数据交换标准，用于同类系统或非同类 系统之间交换和共享数据。 IFC标准的核心技术分为两部分：工程信息如何描述和工 程信息如何获取。IFC标准整体的信息描述分为4个层次： 资源层、核心层、共享层和领域层。 IFC信息获取的最常用方法是：通过标准格式的文件交换 读取信息。
智能化建筑中弱电系统综合布线技术
智能化建筑中弱电系统综合布线技术摘要：综合布线系统是一套用于建筑物内或建筑群之间为计算机、通信设施与监控系统预先设置的信息传输通道。
其将语音、数据、图像等设备彼此相连，同时能使上述设备与外部通信数据网络相连接。
本文对智能化建筑中弱电系统综合布线技术进行分析。
关键词：智能建筑；弱电设计；综合布线1智能化建筑中弱电系统综合布线的设计综合布线采用的是星形结构，将各个子系统串联起来，确保其可以独立的运行于系统之中。
子系统分别为：①工作区系统，由信息插座、面板和适配器等设备组成。
②水平系统，负责将干线系统铺设进用户区。
水平系统必须应用于统一楼层，一端布置在信息插座，一端布置在跳线架。
大多数系统选用的都是4对非屏蔽双绞线，适配于大部分常见通信设备。
若是需要宽带传输时，可以借助“光纤到桌面”的方式进行解决。
若是楼层面积过大，则需要配备多个卫星接线间，因此水平线缆除了原来的布线位置，还需要穿过卫星接线间。
③干线系统，应用的是大对数电缆或光缆馈线，将设备间和管理间连接起来，管理范围囊括主计算机房和其他分层管理间。
④设备间系统，包含电缆、跳线架和支撑硬件等多个设备。
最理想的布置方式是将设备间系统布置于同一楼层，既方便管理，又可以减少资金投入。
若是智能化建筑内部空间过于巨大，也可以酌情的设计多个设备间。
⑤管理系统，是连接干线、水平系统的纽带，还能确保同层组网正常使用。
系统中包含双绞线跳线架和条线，当布线系统中含有光纤网络时，还应对跳线架进行升级。
应用该管理系统的好处是，当局域网结构发生改变时，无需重新布线，只更改跳线方式即可。
⑥建筑群系统，该系统可以将不同建无助的通讯信息融为一体。
利用直埋或架空的安装方式铺设电缆，确保浪涌电压被充分阻隔，无法进入电气保护装置。
2综合布线总体设计步骤2.1工作区设计步骤将需要独立配备终端设备的区域看一个工作区，将单个工作区的面积控制在5~10㎡，配备一到两个信息插座。
具体设计步骤：①计算区域面积大小。
高层建筑弱电系统
高层建筑弱电系统近年来，随着城市化进程的加快和科技的不断发展，高层建筑的建设也变得越来越普遍。
而在高层建筑中，弱电系统的重要性不可忽视。
本文将详细介绍高层建筑中弱电系统的定义、功能和应用，并分析其在建筑安全、信息传输、智能化管理等方面的作用。
一、弱电系统的定义及功能弱电系统，顾名思义就是指电压较低的电子系统，相比之下，强电系统是指电压较高的供电系统。
在高层建筑中，弱电系统起着传输、监控、通信等功能，包括但不限于以下几个方面：1. 通信系统：弱电系统中最常见的就是通信系统，包括电话、宽带、有线和无线电视等。
这些通信系统为高层建筑内外的信息传输提供了便利，满足人们的日常通讯需求。
2. 安全监控系统：高层建筑一般配备了安全监控系统，包括闭路电视监控系统和入侵警报系统等，用于监控建筑内外的情况，保障建筑和人员的安全。
3. 火灾报警系统：作为高层建筑中最重要的安全设备之一，火灾报警系统通过传感器、探测器等监测设备，及时发现火灾并发出警报信号，为紧急疏散和灭火提供了保障。
4. 楼宇自动化系统：弱电系统也能实现对高层建筑的智能化管理，楼宇自动化系统可控制照明、空调、温湿度、门禁等设备的开关和运行，提高建筑的舒适性和能耗管理效率。
二、弱电系统在高层建筑中的应用1. 建筑安全保障：高层建筑中的弱电系统在建筑安全方面起着关键作用。
安装可靠的火灾报警系统和安全监控系统，能及时发现并处理潜在的危险，保护建筑和人员的安全。
2. 信息传输与管理：弱电系统中的通信系统为高层建筑提供了高效的信息传输渠道。
通过宽带和有线或无线电视，住户可以随时随地获取信息，满足生活和工作的需要；而楼宇自动化系统的应用，则为建筑提供了智能化的管理手段，如远程监控、远程操控等。
3. 网络连接和数据传输：随着互联网时代的到来，高层建筑对于网络连接和数据传输的需求也越来越重要。
弱电系统中的网络系统能够连接建筑内的计算机和设备，实现数据传输和共享，提高办公效率和便利性。
建筑电气强弱电系统常识培训
屋顶防雷平面图
➢ 引下线 作用：为接闪器承受的大电流提供良好的 接地通路。
接地测试卡
0.8m
做法:在建筑物四周及部分中间 的柱子内布置引下线。 材质：柱内两根≥Φ16主钢筋、
或≥Φ8镀锌圆钢明敷设。 引下线间距： 一级防雷建筑：≤18m； 二级防雷建筑：≤20m； 三级防雷建筑：≤25m.
监控中心1
监控中心2
监控中心3
摄像机介绍
半球摄像机
枪型摄像机
一体化摄像机
红外一体摄像机
智能球型摄像机
云台+摄像机
(3)对讲/可视防盗门系统
系统功能
• 可以实现住户、访客语音/图像传输； • 通过室内分机可以遥控开启防盗门电控锁； • 门口主机可利用密码、钥匙或感应卡开启防盗门； • 高层住宅在火灾报警情况下自动开启楼梯门锁； • 高层住宅具有群呼功能，一旦灾情发生，可向所有住户发出报警信号。
智能小区结构
紧急广 播与背 景音乐 系统
车辆出 入/停 放管理 系统
小区物业 管理计算
机系统
供电、 电梯、 供水… 设备监 控系统
安全 防范 系统
CATV 公共交换网
互联网
信息传输通道
住住
住
户1 户2
......
户
N
提供住户计量、应答、报警、提交与查询、CATV、电 话机图文传输、互联网与电子商务等服务。
探测器 探照灯
(1)出入口管理及周界防越报警系统
(1)出入口管理及周界防越报警系统
(2)闭路电视监控系统
系统功能
.....
解码器 解码器
视频传输线
监视器
监视器
如何做建筑弱电方案设计怎么做
建筑弱电方案设计怎么做一、建筑物结构和布局分析在进行建筑弱电方案设计之前，首先要对建筑物的结构和布局进行分析。
建筑物的结构会影响到弱电系统的布置和连接方式，例如建筑物的钢筋混凝土结构会对信号的传输产生阻碍，需要针对这一情况进行特殊设计。
建筑物的布局也会决定弱电系统的使用范围和需求，例如大型商业综合体需要考虑到大量的通信需求和监控需求，需要设计更加完善的弱电系统。
二、弱电系统设备选型在进行建筑弱电方案设计时，需要根据建筑物的需求和规模来选择适合的弱电设备。
这些设备包括但不限于电话交换机、路由器、数据中心设备、广播系统设备、监控摄像头、门禁设备等。
这些设备的选型需要考虑到品牌、性能、可靠性、兼容性等方面，以保证弱电系统的正常运行和长期稳定性。
三、弱电系统布线设计弱电系统的布线设计是建筑弱电方案设计的重要组成部分。
在进行布线设计时，需要考虑到信号传输的稳定性和速度，避免信号干扰和信号衰减。
布线设计还要考虑到设备之间的连接方式和互通性，确保不同系统之间的通讯畅通无阻。
此外，布线设计还要考虑到设备的安装位置和线路长度，以减少信号传输延迟和损耗。
四、弱电系统维护和管理建筑弱电方案设计完成后，需要对弱电系统进行维护和管理。
维护和管理包括定期检查设备状态、更换老化设备、更新系统软件等工作，以确保弱电系统的长期稳定运行。
此外，还需要建立完善的系统管理机制，包括系统监控、故障报警、数据备份等，以便及时发现和解决系统问题。
五、弱电系统安全防护在建筑弱电方案设计中，对弱电系统的安全防护是至关重要的。
安全防护包括防火、防水、防盗等方面，以确保弱电系统在紧急情况下能够正常运行。
此外，还需要考虑到系统的数据安全和信息安全，对系统进行加密、备份等措施，以防止系统被攻击或遭受数据丢失。
综上所述，建筑弱电方案设计是一个复杂而重要的工程，需要综合考虑建筑物结构、设备选型、布线设计、维护管理、安全防护等方面的因素。
只有在细致的规划和设计下，才能确保弱电系统的高效运行和长期稳定性，为建筑物的通讯、监控、管理等提供有力支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节 火灾自动报警系统
• 应急照明灯
第二节 安全防范系统
• 一、安全防范系统的作用和组成
• 安全防范系统是物业管理中的重要组成部分，它不仅保护用户的财 产及人身安全，而且保护重要文件、技术资料、图纸等知识资产。
第二节 安全防范系统
• • （一）安全防范系统的作用 安全防范系统是为了防止偷盗和各种暴力事件的发生而建立的，它为建筑物提供三个方面的保护：
火灾。当确认发生火灾时，在报警器上发出声光报警，并显示火灾发生的区域和地址 编码并打印出报警时间、地址等信息，同时向火灾现场发出声光报警信号。值班人员 打开火灾应急广播通知火灾发生层及相邻两层人员疏散，各出入口应急疏散指示灯亮， 指示疏散路线。为防止探测器或火警线路发生故障，现场人员发现火灾时也可手动启 动报警按钮或通过火警对讲电话直接向消防控制室报警。 • 在火灾报警器发出报警信号的同时，火警控制器可实现手动/自动控制消防设备，
第二节 安全防范系统
•
•
二、出入口控制系统
出入口控制系统也叫门禁管理系统，它对建筑物正常出入通道进行管理，控制人员 出入，控制人员在楼内或相关区域的行动。
• •
（一）通常实现出入口控制方式由以下三种： （1）在需要了解其通行状态的门上安装门磁开关，如办公室门、通道门、营业大厅
门等。
• （2）在需要监视和控制的门上（如楼梯间通道门、防火门等），除了安装门磁开关 以外，还要安装电动门锁。 • （3）在需要监视、控制和身份识别的门或有通道门的高保安区（如金库门、主要设 备控制中心机房、计算机房、配电室等），除了安装门磁开关、电控锁之外，还要安 装磁卡识别器或密码键盘等出入口控制装置。
•
火灾探测器把感受到的火灾参数转变成电信号，由信号线传输到火灾报警控制器。 （一）火灾发生的典型过程 物质燃烧的基本现象是燃烧过程里一般伴随着烟、火、温度等反应，在燃烧过程中将有下列情况： 1、温度（热） 物质燃烧时，必然有热量释放，使物体的周边环境温度升高。 2、燃烧的气体与烟雾 一般燃烧物体在开始燃烧时都将释放出燃烧气体。在防火术语中把物质燃烧产生的燃烧气体和烟雾 统称为烟雾气溶胶。
• •
2、防火卷帘 防火卷帘一般设在大楼防火分区通道口处，一旦消防监控中心对火灾确认之后，通 过消防控制器控制卷帘的电机转动，使卷帘下落。其后，具有水幕保护系统的防火卷 帘开启水幕电磁阀，消防控制器启动水幕泵，向防火卷帘喷水。
第一节 火灾自动报警系统
• 防火门
第一节 火灾自动报警系统
• 防火卷帘
• • • • • •
• •
3、火焰 火焰是物质着火产生的灼热发光的气体部分，也是物质的全燃部分。这时，物质燃烧反应的放热提 高了温度，并引起燃烧物质放出各种波长的光，所以火焰作为燃烧的基本特征，也是重要火灾探测 参数。
第一节 火灾自动报警系统
• • • （二）火灾探测器的分类 1、感烟式火灾探测器 感烟式火灾探测器是利用一个小型传感器来影响悬浮在其周围附近大气中 的燃烧或热能产生的烟雾气溶胶的一种火灾探测器。 • • 2、感温式火灾探测器 感温式火灾探测器是利用一个点或线缆式传感器来影响其周围附近的气流 异常温度或升温速率的火灾探测器。 • • • （1）定温式探测器 （2）差温式探测器 （3）差定温式探测器
• •
3、目标保护 目标保护是安全防范系统对具体的物体，如保险柜、重要文件、重要场所等进行保护。
第二节 安全防范系统
• （二）安全防范系统的组成 • 安全防范系统主要由以下六方面组成： • • 1、出入口控制系统 2、防盗报警系统
•
• • •
3、访客管理系统
4、闭路电视监视系统 5、安保人员巡更系统 6、停车场管理系统
第一节 火灾自动报警系统
• • • • （九）应急照明与通信 1、应急照明 应急照明分为事故照明和疏散照明指示灯。 疏散指示标志灯通常安装在疏散通道、通往楼梯或通向室外的出入口处， 并采用绿色标志，安装在门的上部。 • • 2、消防专业通信 火灾发生后，为了便于组织人员和组织救灾活动，必须建立独立的通信系 统用于消防监控中心与火灾报警器设置点及消防设备机房等处的紧急通话。 火灾事故紧急电话通常采用集中式对讲电话，主机设在消防监控中心，分机 分别设在其他部位。
• 3、氮气灭火系统
• 4、蒸汽灭火系统
第一节 火灾自动报警系统
• 气体灭火系统
第一节 火灾自动报警系统
• （五）泡沫灭火系统 • 泡沫灭火系统是气体灭火系统的一种补充，一般泡沫灭火系统与气 体系统同时使用。 • 泡沫灭火系统按发泡倍数可分为三种：
• 1、低倍数泡沫灭火系统
• 2、中倍数泡沫灭火系统 • 3、高倍数泡沫灭火系统
一、建筑弱电系统
.
第一节 火灾自动报警系统
• 第一节
•
火灾自动报警系统
火灾自动报警系统，可实现自动监测现场，自动确认火灾，自动发 出声、光报警信号，自动启动灭火设备自动灭火，自动排烟，自动封 闭火区等功能。还能实现向城市或地区消防队发出救灾请求，进行对 讲联络。
第一节 火灾自动报警系统
• 一、火灾自动报警系统的组成及工作原理
•
比如门磁开关、玻璃破碎报警器等可有效探测外来的入侵，红外探
测器可感知人员在楼内的活动等。一旦发生入侵行为，能及时记录入 侵的时间、地点，同时通过视频控制系统录下现场情况。
第二节 安全防范系统
• 一个完整的防盗报警系统包括以下五部分：
报警控制器
传感器
探测器
前置信号 处理器
信道
信号处理器
报警器
响应力量 警卫
电视监控
监听设备
验证设备
第二节 安全防范系统
• • 1、探测器 探测器是用来探测入侵者移动或其他动作的电子和机械部件所组成的装置。探测器
通常由传感器和信号处理器组成。
• • 防盗报警探测器的分类： （a）点型报警探测器——是指报警范围仅是一个点的探测器。点型报警探测器又可 分为开关入侵探测器和震动入侵探测器。 • （b）直线型报警探测器——是指报警范围是一条直线的探测器。直线型报警探测 器又可分为红外入侵探测器和激光入侵探测器。 • （c）面型报警探测器——是指报警范围是一个面的探测器。面型探测器又可分为面 型震动探测器和电磁感应入侵探测器。 • （d）空间型报警探测器——是指报警范围是整个空间的探测器。空间型探测器又 可分为声入侵探测器、微波探测器和视频运动探测器。
•
•
1、外部入侵时的保护
外部入侵时的保护是为了防止无关人员从外部侵入建筑物。具体地说是防止罪犯从窗户、门、天 窗或通风管道等侵入建筑中，把犯罪分子排除在保卫区域以外。
•
2、入楼内，安全防范系统将探测得到的信息发往控制中心，进
行报警，由控制中心根据实际情况作出相应处理决定。
第二节 安全防范系统
• 出入口控制系统
第二节 安全防范系统
• （二）出入口控制系统的计算机管理 • • • 1、系统管理 （1）设备注册 （2）级别设定
•
• • • •
（3）时间管理
（4）数据库的管理 2、事件记录 3、报表生成 4、网间通信
第二节 安全防范系统
• 三、防盗报警系统
• 防盗报警系统就是利用探测器对建筑内外重要地点和区域进行布防。 它可以及时探测非法入侵，并且在探测到有非法入侵时，及时向有关 人员示警。
寓，办公楼等场所。
第一节 火灾自动报警系统
• • （二）集中报警系统 集中报警系统是由集中火灾报警控制器、区域火灾报警控制器、火灾探测器、手
动火灾报警按钮、火灾警报装置等组成的功能较复杂的火灾自动报警系统。
• 集中报警系统应由一台集中火灾报警控制器和两台以上区域火灾报警控制器组成， 系统中应设置消防联动控制设备。
第一节 火灾自动报警系统
• 火灾探测器
感温探测器
感烟探测器
第一节 火灾自动报警系统
• • 3、感光式火灾探测器 感光式火灾探测器是根据燃烧火焰的特征和火焰的光辐射而构成的用于响 应火灾时火焰特性的火灾探测器。 • • 4、可燃气体探测器 可燃气体探测器是利用各种气敏元件或传感器来响应火灾初期气体中某些 浓度或液化石油气等可燃气体浓度的探测器。 5、复合式火灾探测器 • 复合式火灾探测器是可以响应两种或两种以上火灾参数的火灾探测器，主 要有感温感烟型、感光感烟型、感光感温型等。
第一节 火灾自动报警系统
• • • • • • • • （七）防排烟系统 防排烟系统的主要设备包括： 1、正压送风机 2、油流排烟机 3、排烟口 4、送风口 （八）电梯控制 当电梯自身配备的火灾紧急控制程序完成了它的功能而停于首层后，火灾 控制系统便启动火灾联动控制程序，切断电梯的电源，但消防电梯除外。
• 火灾自动报警系统主要由火灾探测器、火灾报警控制器以及消防联 动控制系统构成。
火灾自动报警系统构成原理图
第一节 火灾自动报警系统
•
系统的工作原理：火灾探测器不断向减湿现场发出检测信号，监视烟雾浓度、温度、 火焰等火灾信号，并将探测到的信号不断送给火灾报警器。报警器将代表烟雾浓度、
温度数值及火焰状况的电信号与报警器内存储的现场正常整定值进行比较，判断确定
第一节 火灾自动报警系统
• 泡沫灭火系统
第一节 火灾自动报警系统
• • （六）防火门、防火卷帘 防火门、防火卷帘的作用是防火、防烟、控制火势蔓延。
•
•
1、防火门
防火门按门的固定方式一般有两种方式：一种是防火门被永久磁铁吸住处于开后状 态，火灾时可通过自动控制或手动将其关闭；另一种是防火门被电磁锁的固定锁扣住 呈开后状态，火灾时由消防监控中心发出指令后电磁锁动作，固定门的锁被解开，防 火门依靠弹簧把门关闭。
第一节 火灾自动报警系统
•
感光探测器
可燃气体探测器
第一节 火灾自动报警系统
• 三、火灾自动报警控制器
