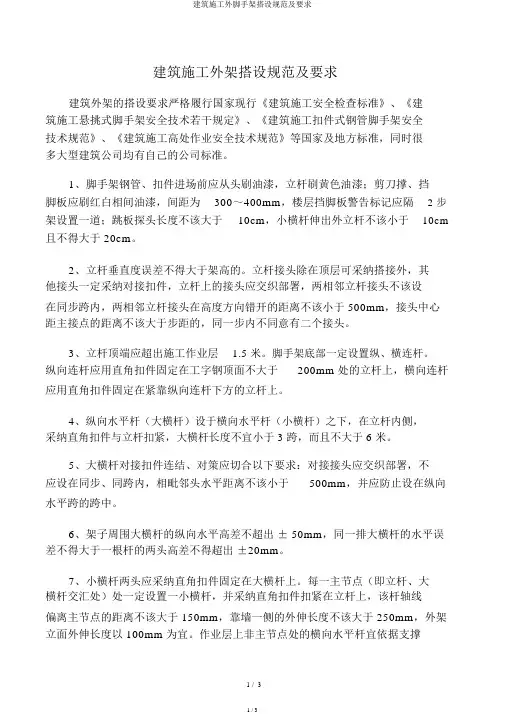

建筑施工外脚手架搭设规范及要求

建筑施工外架搭设规范及要求

建筑外架的搭设要求严格执行国家现行《建筑施工安全检查标准》、《建筑施工悬挑式脚手架安全技术若干规定》、《建筑施工扣件式钢管脚手架安全技术规范》、《建筑施工高处作业安全技术规范》等国家及地方标准，同时许多大型建筑公司均有自己的企业标准。

1、脚手架钢管、扣件进场前应重新刷油漆，立杆刷黄色油漆；剪刀撑、挡脚板应刷红白相间油漆，间距为300～400mm，楼层挡脚板警示标志应隔2步架设置一道；跳板探头长度不应大于10cm，小横杆伸出外立杆不应小于10cm且不得大于20cm。

2、立杆垂直度偏差不得大于架高的1/200。立杆接头除在顶层可采用搭接外，其余接头必须采用对接扣件，立杆上的接头应交错布置，两相邻立杆接头不应设在同步跨内，两相邻立杆接头在高度方向错开的距离不应小于500mm，接头中心距主接点的距离不应大于步距的1/3，同一步内不允许有二个接头。

3、立杆顶端应高出施工作业层1.5米。脚手架底部必须设置纵、横连杆。纵向连杆应用直角扣件固定在工字钢顶面不大于200mm处的立杆上，横向连杆应用直角扣件固定在紧靠纵向连杆下方的立杆上。

4、纵向水平杆（大横杆）设于横向水平杆（小横杆）之下，在立杆内侧，采用直角扣件与立杆扣紧，大横杆长度不宜小于3跨，并且不大于6米。

5、大横杆对接扣件连接、对接应符合以下要求：对接接头应交错布置，不应设在同

步、同跨内，相邻接头水平距离不应小于500mm，并应避免设在纵向水平跨的跨中。

6、架子四周大横杆的纵向水平高差不超过±50mm，同一排大横杆的水平偏差不得大于1/300,一根杆的两端高差不得超过±20mm。

7、小横杆两端应采用直角扣件固定在大横杆上。每一主节点（即立杆、大横杆交汇处）处必须设置一小横杆，并采用直角扣件扣紧在立杆上，该杆轴线偏离主节点的距离不应大于150mm，靠墙一侧的外伸长度不应大于250mm，外架立面外伸长度以100mm 为宜。作业层上非主节点处的横向水平杆宜根据支撑脚手板的需要等间距设置，最大间距不应大于立杆间距的1/2，作业层小横杆间距为1米。

8、搭设中每一层，外架要及时与结构进行牢固拉结，以保证搭设过程中的安全，要随搭随校正杆件的垂直度和水平偏差，适度拧紧扣件螺栓。

9、拉杆必须从第一层与主体结构连接，拉杆与脚手架连接的一端可稍微下斜，不容许向上翘起。保证垂直两步，水平三跨一直拉接。

10、剪刀撑的接头采用搭接，搭接长度不少于1000mm，采用不少于两个旋转扣件紧固。剪刀撑应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm。

11、剪刀撑是在脚手架外侧交叉成十字形的双杆互相交叉，并与地面成45°～60°夹角。作用是把脚手架连成整体，增加脚手架整体稳定。

12、用于纵向水平杆对接的扣件开口，应朝向架子内侧，螺栓向上，避免开口朝上，

以免雨水进入，导致扣件锈蚀、锈腐后强度减弱，直角扣件不得朝上。

13、外架施工层应满铺脚手板。连墙杆按二步三跨设置。

14、外脚手架外侧应挂设阻燃密目式安全网，安全网应美观牢固，在外架及密目式安全网外侧醒目位置张挂警示标志和宣传横幅。

15、楼层边、楼梯边临边防护应加设安全网和宽度不小于200mm、厚度不小于25mm 的挡脚板。阳台边可单独设置防护栏杆，做法如楼层边栏杆，并在拐角处下平杆设置斜拉杆加强。

16、电梯井口的防护门应根据实际洞口制作，高度不小于1800mm，并做到定型化、工具化，外侧应挂设安全警示标志。

17、预留洞口的防护必须采用防护栏杆加盖板或焊钢筋网等措施，盖板应能防止挪动、移动，并做到整洁美观、安装牢固，栏杆及盖板应刷红白相间的警示标志，间距为300～400mm。

18、通道口临边防护栏杆采用钢管搭设，并刷红白相间的警示标志，间距为300～400mm；两侧应挂设密目式安全网，走道板底应设防滑措施。

19、安全通道防护棚搭设在工程的出入口、通道口及施工电梯口等部位，通道两侧应挂设安全网；防护棚应根据现场实际使用要求，采用钢管进行搭设，纵向应按要求设置剪刀撑等加强措施，棚顶应用硬质材料封盖，并挂设安全警示标志，搭设应整洁美观，所用钢管应刷红白相间油漆，间距为300～400mm。

参考：巨程网《建筑施工外脚手架搭设规范》
