视图与投影练习题
初一数学投影与视图试题答案及解析
初一数学投影与视图试题答案及解析1.下图所示几何体的主视图是【答案】A．【解析】从正面看易得第一层是1个长方形，第二层右边有一个圆．故选A．【考点】简单组合体的三视图．2.若几何体从正面看是圆，从左面和上面看都是长方形，则该几何体是 .【答案】圆柱【解析】几何体从正面看是圆，从左面和上面看都是长方形，符合这个条件的几何体只有圆柱．3.春蕾数学兴趣小组用一块正方形木板在阳光下做投影实验，这块正方形木板在地面上形成的投影可能是 (写出符合题意的两个图形即可)．【答案】正方形、菱形【解析】依题意知，根据三视图知识点可知，当阳光从正面投射则形成正方形或长方形投影，如果阳光从正方形对角线平行投射，则得菱形。
【考点】三视图点评：本题难度较低，主要考查学生对三视图知识点的掌握。
4.（1）用小立方块搭成的几何体，主视图和俯视图如下图，问搭成这样的几何体最多要小立方块，最少要小立方块.（2）世园会期间，西安某学校组织教师和学生参观世园会，每位教师的车费为m元，每位学生的车费为n元，学生每满100人可优惠2人的车费，如果该校七年级有教师20人，学生612人，则需要付给汽车公司的总费用为_______ 元.【答案】（1）最多8块；最少7块.（2）（20m+600n）元.【解析】最多用8个，最少7块。
俯视图的列数等于主视图的列数；每列的个数取俯视图最大的列数。
（2）（20m+600n）元【考点】整式的化简求值点评：解答本题的关键是熟练掌握在去括号时，若括号前是“-”号，把括号和括号前的“-”号去掉后，括号里各项的符号均要改变.5.如图，是由一些大小相同的小正方体组成的简单几何体从正面和上面观察到的图形.（1）若组成这个几何体的小正方体的块数为n，请你写出n的所有可能值；（2）请你画出当n取最小值时这个几何体从左面观察到的图形.【答案】（1）n=8或9或10（2）【解析】解：（1）n=8或9或10（2）【考点】三视图点评：本题难度中等，主要考查学生对三视图的学习，考查几何体的三视图画法以及立方体中包含正方形的计算6.如图所示的几何体，从上面看所得到的图形是（）A、 B、 C、 D、【答案】C【解析】从上往下看，最上面的跟最下面的正方体重叠，所以最后呈现C选项所现图案【考点】三视图点评：三视图，是考察学生对立体几何的观察，多做此类题目，可以达到举一反三的效果7.（1）由大小相同的小立方块搭成的几何体如左图，请在右图的方格中画出该几何体的主视图和左视图.（2）用小立方体搭一几何体，使得它的俯视图和左视图与你在（1）的情形一致，则这样的几何体最少要_______个小立方块，最多要_______个小立方块.【答案】（1）如图所示；（2）5，7【解析】（1）根据主视图是从正面看到的图形，左视图是从左面看到的图形，即可作出图形；（2）先根据俯视图可得第一层有4个，再结合左视图可得第二层的前面一排没有正方形，后面一排最少有1个正方形，最多有3个正方形.（1）如图所示：（2）由题意得这样的几何体最少要5个小立方块，最多要7个小立方块.【考点】几何体的三视图点评：本题属于基础应用题，只需学生熟练掌握几何体的三视图，即可完成.8.如图，是由四个大小相同的正方体组成的几何体，分别画出从上面和从左面看到的这个几何体的形状图。
初三数学投影与视图试题答案及解析
初三数学投影与视图试题答案及解析1.由一些大小相同的小正方体搭成的几何体的主视图和左视图如图，则搭成该几何体的小正方体的个数最少是（）A．3B．4C．5D．6【答案】B【解析】根据左视图和主视图，这个几何体的底层最少有1+1+1=3个小正方体，第二层最少有1个小正方体，因此组成这个几何体的小正方体最少有3+1=4个．故选B．【考点】三视图2.如图，该几何体的左视图是（）A．B．C．D．【答案】D【解析】左视图有2列，从左往右依次有2，1个正方形，其左视图为：．【考点】简单组合体的三视图．3.如下左图是由五个小正方体搭成的几何体，它的左视图是（）【答案】A.【解析】从左面可看到从左往右2列小正方形的个数为：2，1，故选A．【考点】简单组合体的三视图．4.如图是由四个小正方体叠成的一个立体图形，那么它的左视图是（）【答案】D．【解析】从左面可看到第一列有2个正方形，第一列有一个正方形．故选D．【考点】简单组合体的三视图．5.一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的高和底面边长分别为（）A．3，2B．2，2C．3，2D．2，3【答案】C【解析】设底面边长为x，则x2+x2=(2)2，解得x=2，即底面边长为2，根据图形，这个长方体的高是3，根据求出的底面边长是2．【考点】1.由三视图判断几何体；2.简单几何体的三视图．6.如图所示的几何体中，俯视图形状相同的是（）A．①④B．②④C．①②④D．②③④【答案】B.【解析】找到从上面看所得到的图形比较即可：①的俯视图是圆加中间一点；②的俯视图是一个圆；③的俯视图是一个圆环；④的俯视图是一个圆. 因此，俯视图形状相同的是②④. 故选B.【考点】简单几何体的三视图.7.如图是由相同的小正方体组成的几何体，它的俯视图为（）【答案】B【解析】根据几何体的三视图可知，主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，由图可得它的为俯视图第二个，故选B【考点】几何体的三视图．8.如图所示的几何体是由一些小立方块搭成的，则这个几何体的俯视图是（）【答案】A【解析】从几何体上面看，是左边2个，右边1个正方形．故选A．【考点】简单组合体的三视图．9.一个几何体的三视图如图所示，则这个几何体是（）【答案】D．【解析】如图，俯视图为三角形，故可排除A、B．主视图以及左视图都是矩形，可排除C，故选D．【考点】由三视图判断几何体．10.下列四个水平放置的几何体中，三视图如右图所示的是()【答案】D【解析】三视图是指分别从物体的前面、左面、上面看到的平面图形．故选D.11.一个几何体的三视图如图所示，则这个几何体是()A．四棱锥B．四棱柱C．三棱锥D．三棱柱【答案】D【解析】根据主视图和左视图可以确定该物体是棱柱，根据俯视图可以确定该物体的底面是三角形，满足上述条件的只有三棱柱，故选D.12.如图所示零件的左视图是（）A. B. C. D.【答案】D．【解析】：零件的左视图是两个竖叠的矩形．中间有2条横着的虚线．故选D．【考点】三视图．13.如图是由五个相同的小正方体组成的几何体，则下列说法正确的是( )A．左视图面积最大B．左视图面积和主视图面积相等C．俯视图面积最小D．俯视图面积和主视图面积相等【答案】D．【解析】观察图形可知，几何体的主视图由4个正方形组成，俯视图由4个正方形组成，左视图由3个正方形组成，所以左视图的面积最小，俯视图面积和正视图面积相等．故选D．考点: 简单组合体的三视图．14.某几何体的三视图如下图所示,则该几何体可能为（）【答案】D．【解析】试题分析:由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体,由俯视图可以得到小圆锥位于圆柱的正中间．故选D．考点:三视图判断几何体．15.如图是由几个相同的小正方体搭成的几何体的三视图,则搭成这个几何体的小正方体的个数是（）A．4个B．5个C．6个D．7个【答案】A．【解析】根据给出的几何体,通过动手操作,观察可得答案为4,也可以根据画三视图的方法,发挥空间想象能力,直接想象出每个位置正方体的数目,再加上来．故选A．【考点】三视图．16.如图所示是小红在某天四个时刻看到一个棒及其影子的情况,那么她看到的先后顺序是．【答案】④③①②．【解析】根据平行投影中影子的变化规律：就北半球而言,从早晨到傍晚物体的指向是：西﹣西北﹣北﹣东北﹣东,影长由长变短,再变长．可知先后顺序是④③①②．故答案是④③①②．【考点】平行投影．17.如图下面几何体的左视图是A．B．C．D．【答案】B【解析】左视图即从物体左面看到的图形，从左面看易得三个竖直排列的长方形，且上下两个长方形的长大于高，比较小，中间的长方形的高大于长，比较大。
投影与视图练习题

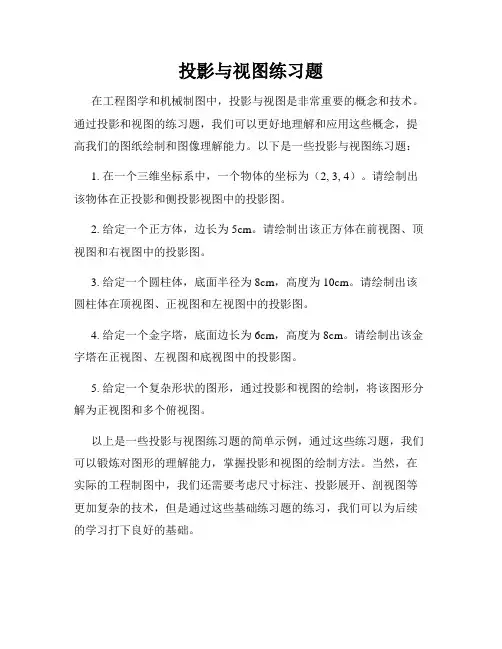

投影与视图练习题在工程图学和机械制图中，投影与视图是非常重要的概念和技术。
通过投影和视图的练习题，我们可以更好地理解和应用这些概念，提高我们的图纸绘制和图像理解能力。
以下是一些投影与视图练习题：1. 在一个三维坐标系中，一个物体的坐标为（2, 3, 4）。
请绘制出该物体在正投影和侧投影视图中的投影图。
2. 给定一个正方体，边长为5cm。
请绘制出该正方体在前视图、顶视图和右视图中的投影图。
3. 给定一个圆柱体，底面半径为8cm，高度为10cm。
请绘制出该圆柱体在顶视图、正视图和左视图中的投影图。
4. 给定一个金字塔，底面边长为6cm，高度为8cm。
请绘制出该金字塔在正视图、左视图和底视图中的投影图。
5. 给定一个复杂形状的图形，通过投影和视图的绘制，将该图形分解为正视图和多个俯视图。
以上是一些投影与视图练习题的简单示例，通过这些练习题，我们可以锻炼对图形的理解能力，掌握投影和视图的绘制方法。
当然，在实际的工程制图中，我们还需要考虑尺寸标注、投影展开、剖视图等更加复杂的技术，但是通过这些基础练习题的练习，我们可以为后续的学习打下良好的基础。
通过这些练习题，我们可以发现，投影和视图的绘制需要我们对物体的形状和尺寸有清晰的认识，同时需要我们运用几何学和工程图学的知识进行推断和抽象。
只有通过不断的实践和练习，我们才能掌握这一技能，在实际的工作和学习中灵活运用。
在投影与视图练习中，我们还需要注重图纸的整洁美观。
合理安排图纸的布局，使得图像清晰明了，不会产生混淆或误解。
同时，我们还要注意语句的通顺和表达的准确性，避免产生歧义或误导。
总之，通过不断地练习投影与视图练习题，我们可以提高我们的图纸绘制和图像理解能力，为将来的工程制图和机械设计打下坚实的基础。
投影与视图练习题
投影与视图练习题投影与视图练习题投影与视图是工程制图中非常重要的概念，它们能够帮助我们更好地理解和表达物体的形状和结构。
通过练习题的形式，我们可以更好地巩固这些概念，并提高我们的工程制图能力。
一、投影练习题1. 请画出一个正方体在三个主投影面上的投影图。
正方体的边长为10cm，位于第一角投影面的正方体的底面与投影面重合。
2. 给定一个平行四边形ABCDEF，其中AB = 6cm，BC = 8cm，角ABC为直角。
请画出该平行四边形在水平投影面和侧投影面上的投影图。
3. 给定一个长方体，长、宽、高分别为12cm、8cm、6cm。
请画出该长方体在三个主投影面上的投影图。
二、视图练习题1. 给定一个立方体，边长为10cm。
请画出该立方体的俯视图、正视图和左侧视图。
2. 给定一个圆柱体，底面直径为12cm，高度为10cm。
请画出该圆柱体的俯视图、正视图和左侧视图。
3. 给定一个棱柱体，底面为正六边形，边长为8cm，高度为12cm。
请画出该棱柱体的俯视图、正视图和左侧视图。
三、综合练习题1. 给定一个复杂形状的物体，如下图所示。
请画出该物体在水平投影面、侧投影面和正投影面上的投影图。
（图片描述：复杂形状的物体）2. 给定一个倾斜的长方体，长、宽、高分别为10cm、6cm、8cm。
请画出该长方体的俯视图、正视图和左侧视图。
3. 给定一个组合体，由一个正方体和一个圆柱体组成。
正方体的边长为8cm，圆柱体的底面直径为10cm，高度为12cm。
请画出该组合体的俯视图、正视图和左侧视图。
以上练习题旨在帮助读者巩固和加深对投影与视图的理解。
通过反复练习，读者可以更加熟练地绘制投影图和视图图，提高工程制图的能力。
同时，这些练习题也能够培养读者的空间想象力和几何思维能力，对于工程设计和制造有着重要的意义。
在进行练习时，读者可以使用纸和铅笔来绘制图形，也可以借助计算机辅助绘图软件进行练习。
无论使用何种方式，都要保持绘图的准确性和规范性，注意比例和尺寸的准确度。
2023年中考数学专题21 视图与投影(原卷版)
专题21 视图与投影一、投影1．投影：在光线的照射下，空间中的物体落在平面内的影子能够反映出该物体的形状和大小，这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光下形成的物体的投影叫做中心投影，点光叫做投影中心．【注意】灯光下的影子为中心投影，影子在物体背对光的一侧．等高的物体垂直于地面放置时，在灯光下，离点光近的物体的影子短，离点光远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影，在平行投影下，同一时刻两物体的影子在同一方向上，并且物高与影长成正比．（3）正投影：投射线与投影面垂直时的平行投影，叫做正投影．二、视图1．视图：由于可以用视线代替投影线，所以物体的正投影通常也称为物体的视图．2．三视图：1）主视图：从正面看得到的视图叫做主视图．2）左视图：从左面看得到的视图叫做左视图．3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中，主视图反映物体的长和高，左视图反映了物体的宽和高，俯视图反映了物体的长和宽．3．三视图的画法1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正，主左高平齐，左俯宽相等”．2）注意实线与虚线的区别：能看到的线用实线，看不到的线用虚线．三、几何体的展开与折叠1．常见几何体的展开图几何体立体图形表面展开图侧面展开图圆柱圆锥三棱柱2．正方体的展开图正方体有11种展开图，分为四类：第一类，中间四连方，两侧各有一个，共6种，如下图：第二类，中间三连方，两侧各有一、二个，共3种，如下图：第三类，中间二连方，两侧各有二个，只有1种，如图10；第四类，两排各有三个，也只有1种，如图11．考向一三视图1．下列立体图形中，主视图是三角形的是（）A．B．C．D．2．如图所示的几何体从上面看到的形状图是（）A．B．C．D．3．某立体图形如图，其从正面看所得到的图形是（）A．B．C．D．4．如图的几何体由若干个棱长为1的正方体堆放而成，则这个几何体的俯视图面积．考向二几何体的还原5．下列几何体中，俯视图与主视图完全相同的几何体是（）A．圆锥B．球C．三棱柱D．四棱锥6．如图是某几何体的三视图，这个几何体是（）A．三棱柱B．三棱锥C．长方体D．正方体7．如图，是由一些棱长为1cm的小正方体构成的立体图形的三种视图，那么这个立体图形的体积是（）A．3cm3B．14cm3C．5cm3D．7cm38．如图是由一些相同的小正方体构成的立体图形的三种视图，则构成这个立体图形的小正方体的个数是个．考向三组合正方体的最值问题9．如图是由几个相同大小的小正方体搭建而成的几何体的主视图和俯视图，则搭建这个几何体所需要的小正方体的个数至少为（）A．5B．6C．7D．810．如图，是一个由若干个小正方体组成的几何体的主视图和左视图，则该几何体最多可由多少个小正方体组合而成？（）A．12个B．13个C．14个D．15个11．如图是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，若这个几何体最多由m个小正方体组成，最少由n个小正方体组成，则m+n＝（）A．14B．16C．17D．1812．如图，用小立方块搭一几何体，从正面看相从上面看得到的图形如图所示，这样的几何体至少要个立方块．考向四几何体的计算问题13．长方体的主视图和左视图如图所示（单位：cm），则其俯视图的面积是（）A．10cm2B．12cm2C．15cm2D．20cm214．如图所示的三棱柱，其俯视图的内角和为（）A．180°B．360°C．540°D．720°15．如图，是一个几何体的三视图，则该几何体的表面积是（）A．7πcm2B．（+2）πcm2C．6πcm2D．（+5）πcm2 16．某几何体从三个方向看到的图形分别如图，则该几何体的体积为．考向五立体图形的展开与折叠17．下面图形中是正方体的表面展开图的是（）A．B．C．D．18．如图是一个几何体的展开图，则这个几何体是（）A．B．C．D．19．从如图所示的7个小正方形中剪去一个小正方形，使剩余的6个小正方形折叠后能围成一个正方体，则应剪去标记为（）的小正方形A．祝或考B．你或考C．好或绩D．祝或你或成20．将如图所示的图形剪去一个小正方形，使余下的部分恰好能折成一个正方体，下列编号为1、2、3、6的小正方形中不能剪去的是（填编号）．考向六投影21．下列投影不是中心投影的是（）A．B．C．D．22．在同一时刻，将两根长度不等的竹竿置于阳光之下，但它们的影长相等，那么这两根竹竿的相对位置是（）A．两根竹竿都垂直于地面B．以两根竹竿平行斜插在地上C．两根竹竿不平行D．无法确定23．如图，晚上小明在路灯下沿路从A处径直走到B处，这一过程中他在地上的影子（）A．一直都在变短B．先变短后变长C．一直都在变长D．先变长后变短24．如图，小树AB在路灯O的照射下形成投影BC．若树高AB＝2m，树影BC＝3m，树与路灯的水平距离BP＝4m．则路灯的高度OP为m．一．选择题1．如图所示的几何体的俯视图是（）A．B．C．D．2．如图所示，圆柱的主视图是（）A．B．C．D．3．下面四个几何体中，左视图为圆的是（）A．B．C．D．4．如图，是一个几何体的三视图，则这个几何体是（）A．B．C．D．5．如图是一个几何体的三视图，则该几何体的体积为（）A．1B．2C．D．46．由一些大小相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体的小正方体的个数最少是（）A．6B．5C．4D．3二．填空题7．一个几何体的三视图如图所示，则该几何体的表面积为．8．如图是一个几何体的三视图，根据图中所示数据求得这个几何体的侧面积是（结果保留π）．9．在如图所示的几何体中，其三视图中有矩形的是．（写出所有正确答案的序号）10．如图是一个多面体的表面展开图，如果面F在前面，从左面看是面B，那么从上面看是面．（填字母，注意：字母只能在多面体外表面出现）11．一个由16个完全相同的小立方块搭成的几何体，其最下面一层摆放了9个小立方块，它的主视图和左视图如图所示，那么这个几何体的搭法共有种．12．如图是某物体的三视图，则此物体的体积为（结果保留π）．三．解答题13．已知某几何体的三视图如图所示，其中俯视图为正六边形，求该几何体的表面积．14．5个棱长为1的正方体组成如图的几何体．（1）该几何体的体积是（立方单位），表面积是（平方单位）（2）画出该几何体的主视图和左视图．15．一个正方体的六个面分别标有字母A、B、C、D、E、F，从三个不同方向看到的情形如图所示．（1）A的对面是，B的对面是，C的对面是；（直接用字母表示）（2）若A＝﹣2，B＝|m﹣3|，C＝m﹣3n﹣，E＝（+n）2，且小正方体各对面上的两个数都互为相反数，请求出F所表示的数．16．用若干个棱长为1cm的小正方体搭成如图所示的几何体．（1）这个几何体的体积为cm3．（2）请在方格纸中用实线画出该几何体的主视图，左视图，俯视图．（3）这个几何体的表面积为cm2．。
初三数学投影与视图试题答案及解析
初三数学投影与视图试题答案及解析1.如图，桌面上有一个一次性纸杯，它的正视图应是（）A．B．C．D．【答案】D．【解析】根据主视图是从正面看到的图形，可得答案．从正面看是一个上底在下的梯形．故选D．【考点】简单几何体的三视图．2.如图是由几个小立方体快所搭几何体的俯视图，小正方形中的数字表示在该位置的小立方块的小数，这个几何体的主视图是（）A．B．C．D．【答案】B．【解析】由俯视图知其主视图有2列组成，左边一列有4个小正方体，右边一列有2个小正方体．故选B．【考点】简单组合体的三视图．3.如图所示的主视图、左视图、俯视图是下列哪个物体的三视图（）A．B．C．D．【答案】A【解析】从主视图可以看出左边的一列有两个，右边的两列只有一个；从左视图可以看出左边的一列后面一行有两个，前面的一行只有一个；从俯视图可以看出右边的一列有两排，左边的两列只有一排,故选A．【考点】三视图4.下列几何体中，主视图是矩形，俯视图是圆的几何体是A．B．C．D．【答案】A．【解析】A、主视图为矩形，俯视图为圆，故选项正确；B、主视图为矩形，俯视图为矩形，故选项错误；C、主视图为等腰三角形，俯视图为带有圆心的圆，故选项错误；D、主视图为矩形，俯视图为三角形，故选项错误．故选A．【考点】简单几何体的三视图．5.如图，下列水平放置的几何体中，俯视图是三角形的是（）A．B．C．D．【答案】C．【解析】俯视图是从物体正面上面看，所得到的图形．因此，A、圆柱的俯视图是圆，故此选项不合题意；B、圆锥的俯视图是有圆心的圆，故此选项不合题意；C、三棱柱的俯视图是三角形，故此选项符合题意；D、长方体的俯视图是矩形，故此选项不合题意.故选C．【考点】简单几何体的三视图．6.下面四个立体图形中，主视图为圆的是()【答案】B【解析】长方体的主视图是长方形，球的主视图是圆，圆锥的主视图是三角形，圆柱的主视图是长方形．故选B.7.下列四个水平放置的几何体中，三视图如右图所示的是()【答案】D【解析】三视图是指分别从物体的前面、左面、上面看到的平面图形．故选D.8.从正面观察下面右图所示的两个物体，看到的是（）【答案】C.【解析】由于正方体的正视图是个正方形，而竖着的圆柱体的正视图是个长方形，因此只有C的图形符合这个条件．故选C.考点: 简单组合体的三视图．9.如图是由几块小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，则该几何体的主视图是【答案】A.【解析】综合三视图，这个几何体中，根据各层小正方体的个数可得：主视图有两列：左边一列二个，右边一列3个，所以主视图是：A．故选：A．考点: 1.由三视图判断几何体；2.简单组合体的三视图.10.如图中几何体的左视图是（）【答案】D.【解析】根据从左边看得到的图形是左视图，可得答案．解答：解：左视图可得一个矩形，中间有提条看不到的线，用虚线表示，故D正确，故选：D．考点:简单组合体的三视图．11.如图所示的几何体的主视图是：（）【答案】C.【解析】主视图是从立体图形的正面看所得到的图形，找到从正面看所得到的图形即可．注意所有的看到的棱都应表现在主视图中．从正面看易得第一层有3个正方形，第二层中间有一个正方形．故选C．考点: 简单组合体的三视图．12.如图所示，快下降到地面的某伞兵在灯光下的影子为AB．试确定灯源P的位置，并画出竖立在地面上木桩的影子EF．（保留作图痕迹，不要求写作法）【答案】作图见解析.【解析】先连接伞兵的头和脚与对应的影子的直线，两直线的交点即为点P，过点P作过木桩顶端的直线与地面的交点即为F．试题解析：作图如下：【考点】1.作图题；2.中心投影．13.下面关于正六棱柱的视图（主视图、左视图、俯视图）中，画法错误的是A．B．C．D．【答案】A【解析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，从立体图看，正六棱柱的主视图是选项C，左视图是选项D，俯视图是选项B，所以画法错误的是选项A，故选A。
几何图形的投影与视图题目
几何图形的投影与视图题目1. 下列哪个图形是主视图？A. 顶视图B. 侧视图C. 俯视图D. 左视图2. 在一个三维物体中，哪个面与主视图平行？A. 前视面B. 顶视面C. 侧视面D. 底视面3. 下列哪个图形是侧视图？A. 顶视图B. 俯视图C. 左视图D. 右视图4. 下列哪个图形是俯视图？A. 顶视图B. 侧视图C. 左视图D. 右视图5. 下列哪个图形是左视图？A. 顶视图B. 侧视图C. 右视图D. 底视图6. 下列哪个图形是底视图？A. 顶视图B. 侧视图C. 左视图D. 右视图7. 在一个三维物体中，主视图的投影方向通常是怎样的？A. 从左向右B. 从右向左C. 从上向下D. 从下向上8. 在一个三维物体中，侧视图的投影方向通常是怎样的？A. 从左向右B. 从右向左C. 从上向下D. 从下向上9. 在一个三维物体中，俯视图的投影方向通常是怎样的？A. 从左向右B. 从右向左C. 从上向下D. 从下向上10. 在一个三维物体中，左视图的投影方向通常是怎样的？A. 从左向右B. 从右向左C. 从上向下D. 从下向上11. 在一个三维物体中，底视图的投影方向通常是怎样的？A. 从左向右B. 从右向左C. 从上向下D. 从下向上12. 下列哪个选项描述了主视图的特点？A. 显示物体的前后关系B. 显示物体的左右关系C. 显示物体的上下关系D. 显示物体的前后、左右和上下关系13. 下列哪个选项描述了侧视图的特点？A. 显示物体的前后关系B. 显示物体的左右关系C. 显示物体的上下关系D. 显示物体的前后、左右和上下关系14. 下列哪个选项描述了俯视图的特点？A. 显示物体的前后关系B. 显示物体的左右关系C. 显示物体的上下关系D. 显示物体的前后、左右和上下关系15. 下列哪个选项描述了左视图的特点？A. 显示物体的前后关系B. 显示物体的左右关系C. 显示物体的上下关系D. 显示物体的前后、左右和上下关系16. 下列哪个选项描述了底视图的特点？A. 显示物体的前后关系B. 显示物体的左右关系C. 显示物体的上下关系D. 显示物体的前后、左右和上下关系17. 下列哪个选项描述了正投影的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切18. 下列哪个选项描述了斜投影的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切19. 下列哪个选项描述了平行投影的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切20. 下列哪个选项描述了透视投影的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切21. 在一个三维物体中，主视图通常显示物体的哪个面？A. 前视面B. 顶视面C. 侧视面D. 底视面22. 在一个三维物体中，侧视图通常显示物体的哪个面？A. 前视面B. 顶视面C. 侧视面D. 底视面23. 在一个三维物体中，俯视图通常显示物体的哪个面？A. 前视面B. 顶视面C. 侧视面D. 底视面24. 在一个三维物体中，左视图通常显示物体的哪个面？A. 前视面B. 顶视面C. 侧视面D. 底视面25. 在一个三维物体中，底视图通常显示物体的哪个面？A. 前视面B. 顶视面C. 侧视面D. 底视面26. 下列哪个选项描述了正投影图的特点？A. 显示物体的立体感B. 显示物体的真实大小C. 显示物体的投影方向D. 显示物体的实际形状27. 下列哪个选项描述了斜投影图的特点？A. 显示物体的立体感B. 显示物体的真实大小C. 显示物体的投影方向D. 显示物体的实际形状28. 下列哪个选项描述了平行投影图的特点？A. 显示物体的立体感B. 显示物体的真实大小C. 显示物体的投影方向D. 显示物体的实际形状29. 下列哪个选项描述了透视投影图的特点？A. 显示物体的立体感B. 显示物体的真实大小C. 显示物体的投影方向D. 显示物体的实际形状30. 下列哪个选项描述了主视图在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方31. 下列哪个选项描述了侧视图在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方32. 下列哪个选项描述了俯视图在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方33. 下列哪个选项描述了左视图在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方34. 下列哪个选项描述了底视图在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方35. 下列哪个选项描述了正投影在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方36. 下列哪个选项描述了斜投影在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方37. 下列哪个选项描述了平行投影在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方38. 下列哪个选项描述了透视投影在三维物体中的位置？A. 位于物体的前方B. 位于物体的右侧C. 位于物体的上方D. 位于物体的后方39. 下列哪个选项描述了正投影在二维平面上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切40. 下列哪个选项描述了斜投影在二维平面上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切41. 下列哪个选项描述了平行投影在二维平面上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切42. 下列哪个选项描述了透视投影在二维平面上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切43. 下列哪个选项描述了正投影在三维物体上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切44. 下列哪个选项描述了斜投影在三维物体上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交45. 下列哪个选项描述了平行投影在三维物体上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切46. 下列哪个选项描述了透视投影在三维物体上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切47. 下列哪个选项描述了正投影在二维平面上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切48. 下列哪个选项描述了斜投影在二维平面上的特点？A. 投影线条与投影面垂直C. 投影线条与投影面斜交D. 投影线条与投影面相切49. 下列哪个选项描述了平行投影在二维平面上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切50. 下列哪个选项描述了透视投影在二维平面上的特点？A. 投影线条与投影面垂直B. 投影线条与投影面平行C. 投影线条与投影面斜交D. 投影线条与投影面相切。
投影与视图经典题目
投影与视图经典题目
类型一、投影的作图问题
例1．如何才能使如图所示的两棵树在同一时刻的影长分别与它们的原长相等，试画图说明．
举一反三：
【变式】与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花CD和一棵树AB．晚上，幕墙反射路灯，灯光形成那盆花的影子DF，树影BE是路灯灯光直接形成的，如图所示，你能确定此时路灯光源的位置吗?
类型二、投影的应用
例2．如图所示，已知某小区的两幢10层住宅楼间的距离为AC＝30m，由地面向上依次为第一层，第二层，…，第十层，每层高度为3 m，假设某一时刻甲楼在乙楼侧面的影长EC＝h，太阳光线与水平线的夹角为α．
(1)用含α的式子表示h(不必指出α的取值范围)；
(2)当α＝30°时，甲楼楼顶B点的影子落在乙楼的第几层?若α每小时增加15°，从此时起几小时后甲楼的影子刚好不影响乙楼采光?
类型三、由三视图描述物体的形状
例3．在图中，根据下列主视图和俯视图(大致形状)，找出对应的物体．
类型四、三视图的有关计算
例4．某工厂要对一机器零件表面进行喷漆，设计者给出了该零件的三视图(如图所示)，请你根据三视图确定其喷漆的面积．
举一反三：
【变式】某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如图所示)，请你按照三视图确定制作每个密封罐所需钢板的面积(单位：mm)．。
初三数学投影与视图练习题
一．选择题1.下面四个几何体中，从上往下看，其正投影不是圆的几何体是（）。
A.$B.$C.$D.$2.下列投影一定不会改变△ABC的形状和大小的是（）。
A.中心投影B.平行投影C.正投影D.当△ABC平行投影面时的正投影3.木棒长为 3.5m，则它的正投影的长一定（）。
A.等于 3.5mB.小于 3.5mC.大于 3.5mD.小于或等于 3.5m4.一根电线杆的接线柱部分AB在阳光下的投影CD的长为 1.2，太阳光线与地面的夹角，则AB的长为（）。
A.12B.0.6C.D.5.图中的八边形是一个正八棱柱的俯视图，如果要想恰好看到这个正八棱柱的三个侧面，在图中标注的4个区域中，应该选择站在（）。
A.①B.②C.③D.④6.如图，几个完全相同的小正方体组成一个几何体，这个几何体的三视图中面积最大的是（）。
A.主视图B.左视图C.俯视图D.主视图和左视图7.如图是由6个同样大小的正方体摆成的几何体，将正方体①移走后，所得几何体是（）。
A.主视图改变，左视图改变B.俯视图不变，左视图不变C.俯视图改变，左视图改变D.主视图改变，左视图不变8.一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的表面积为（）。
A.66B.48C.482+36D.579.如图所示的几何体的俯视图是（）。
A.$B.$C.$D.$10.某商品的外包装盒的三视图如图所示，则这个包装盒的体积是（）。
A.200π(cm3)B.500π(cm3)C.1000π(cm3)D.2000π(cm3)二．填空题11.赵亮同学想利用影长测量学校旗杆的高度，如图，他在某一时刻立1米长的标杆测得其影长为 1.2米，同时旗杆的投影一部分在地面上，另一部分在某一建筑的墙上，分别测得其长度为9.6米和2米，则学校旗杆的高度为_____米。
12.如图，是某一个几何体的俯视图，主视图、左视图，则这个几何体是_____。
13.如果一个圆锥的主视图是等边三角形，俯视图是面积为4π的圆，那么它的左视图的高是_____。
初三数学投影与视图试题
初三数学投影与视图试题1.由5个相同的立方体搭成的几何体如图，则它的主视图是（）A．B．C．D．【答案】B．【解析】找到从正面看所得到的图形即可，从正面看第一层是三个正方形，第二层是左边一个正方形，故选B．【考点】简单组合体的三视图．2.如图的几何体是由4个完全相同的正方体组成的，这个几何体的左视图是（）A B C D【答案】C．【解析】由几何体可知左视图由两列组成，从左至右小正方形的个数分别为2个、1个，故选C．【考点】三视图．3.如图是由5个大小相同的正方体组成的几何体，它的俯视图为（）A．B．C．D．【答案】A．【解析】此几何体的俯视图有2列，从左往右小正方形的个数分别是2，2.故选A．考点: 简单组合体的三视图．4.下列四个几何体中，俯视图为四边形的是（）．【答案】Ｄ．【解析】A、五棱柱的俯视图是五边形，故此选项错误；B、三棱锥的俯视图是，故此选项错误；C、球的俯视图是圆，故此选项错误；D、正方体俯视图是正方形，故此选项正确；故选：D．【考点】简单几何体的三视图．5.如图，下列四个几何体中，它们各自的三视图（主视图、左视图、俯视图）有两个相同，而另一个不同的几何体是A．①②B．②③C．②④D．③④【答案】B【解析】正方体主视图、左视图、俯视图都是正方形；圆柱主视图和左视图是长方形，俯视图是圆；圆锥主视图和左视图是三角形、俯视图是带圆心的圆；球主视图、左视图、俯视图都是圆，故选：B．【考点】简单几何体的三视图．6.下列几何体中,俯视图为四边形的是（）【答案】D．【解析】A、五棱柱的俯视图是五边形，故此选项错误；B、三棱锥的俯视图是，故此选项错误；C、球的俯视图是圆，故此选项错误；D、正方体俯视图是正方形，故此选项正确．故选D．【考点】三视图．7.一个几何体是由一些大小相同的小正方体摆成的，其主视图与左视图如右图所示，则组成这个几何体的小正方体最少有个.【答案】5.【解析】综合左视图和主视图，这个几何体的底层最少有2+1=3个小正方体，第二层最少有2个小正方体，因此组成这个几何体的小正方体最少有3+2=5个．故答案为：5．考点: 三视图.8.如图，由三个小立方体搭成的几何体的俯视图是【】A．B．C．D．【答案】A。
视图与投影典型习题
视图与投影典型习题1．下面四个图形中，是三棱柱的平面展开图的是（ ）2.如图，这是一个正三棱柱，则它的俯视图为（ ）3．如图，桌面上的模型由20个棱长为a 的小正方体组成，现将该模型露在外面的部分涂上涂料，则涂上涂料部分的总面积为（ ）A ．220a B ．230a C ．240a D ．250a4.如图，晚上小亮在路灯下散步，在小亮由A 处径直走到B 处这一过程中，他在地上的影子（ ） A ．逐渐变短 B ．先变短后变长C ．先变长后变短D ．逐渐变长5.如图，身高为1.6米的某学生想测量学校旗杆的高度，当他站在C 处时，第3题图第2A B C 第4题他头顶端的影子正好与旗杆顶端的影子重合，并测得AC=2米，BC=8米，则旗杆的高度是（ ）A ．6.4米B ．7米C ．8米D ．9米6.由一些大小相同的小正方体搭成的几何体的俯视图如图所示，其中正方形中的数字表示该位置上的小正方体的个数，那么该几何体的左视图是（ ）7.如图（1）是一个小正方体的侧面展开图，小正方体从图（2）所示的位置依次翻到第1格、第2格、第3格，这时小正方体朝上一面的字是（ ） A ．奥 B ．运 C ．圣 D ．火8.如图，共有12个大小相同的小正方形，其中阴影部分的5个小正方形是一个正方体的表面展开图的一部分.先从其余的小正方形中任取一个涂上阴影，能构成这个正方体的表面展开图的概率是________.9.一个几何体的三视图如图所示，这个几何体是 .迎接 奥 运 圣火图1迎 接奥 12 3图2第7题图12 A .B .C .D .2 31 第5题图第8题图10. 一个长方体的左视图、俯视图及相关数据如图所示，则其主视图的面积为 .11.如图是由一些相同的小正方体构成的几何体的三视图，这些相同的小正方体的个数是 .12. 一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体（如图所示，圆锥在圆柱上底面正中间放置）摆在讲桌上，请你在指定的方框内分别画出这个几何体的三视图（从正面、左面、上面看得到的视图）．13.如图是某几何体的展开图．第12题图主左俯主(正)视图 左视图 俯视图 第9题图32左视图4俯视图第10题图第11题201第13（1）这个几何体的名称是 ； （2）画出这个几何体的三视图； （3）求这个几何体的体积．（π取3.14）14. 在同一时刻的物高与水平地面上的影长成正比例．如图，小莉发现垂直地面的电线杆AB 的影子落在地面和土坡上，影长分别为B C 和C D ，经测量得20m B C =，8m C D =，C D 与地面成30°角，且此时测得垂直于地面的1m 长标杆在地面上影长为2m ，求电线杆AB 的长度．15. 如图，一个长方体形的木柜放在墙角处（与墙面和地面均没有缝隙），有一只蚂蚁从柜角A 处沿着木柜表面爬到柜角1C 处． （1）请你画出蚂蚁能够最快到达目的地的可能路径；（2）当1445AB BC C C ===，，时，求蚂蚁爬过的最短路径的长； （3）求点1B 到最短路径的距离．第15题备用图第15题图ABCD第14题。
投影与视图练习题
投影与视图练习题1. 如图是六个棱长为1的立方块组成的 一个几何体，其俯视图的面积是（ ） A ．6 B ．5 C ．4 D ．32. 一个几何体是由一些大小相同的小正方体摆成的，其主视图与左视图如图所示，则组成这个几何体的小正方体最少有 个.A 6个B 5个C 3个D 4个3. 在下列几何体中,主视图、左视图与俯视图都是相同的圆,该几何体是 （ ）4. 下面四个几何体中，俯视图为四边形的是5. 如图是由几块小立方块所搭成的几何体的俯视图，小正方体中的数字表示该位置小立方块的个数，则该几何体的主视图是 （ ）6. （2011湖北襄阳）有一些相同的小立方块搭成的几何体的三视图如图所示，则搭成该几何体的小立方块有A .3块B.4块C .6块D .9块AB C DA B DC 主视图 左视图主视图左视图俯视图7如图，是有几个相同的小正方体搭成的几何体的三种视图，则搭成这个几何体的小正方体的个数是（ ）A . 3个B . 4个C . 5个D . 6个8.如图表示一个由相同小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置上小立方块的个数，那么该几何体的主视图为（ ）9. （2011山东泰安）下列几何体：其中，左视图是平等四边形的有（ ）A.4个B.3个C. 2个D.1个`10．如图是由一些大小相同的小立方体组成的几何体的主视图和左视图， 则组成这个几何体的小立方体的个数不可能是（ ）A ．3个B ．4个C ． 5个D ．6个11. （2011山东烟台）从不同方向看一只茶壶，你认为是俯视效果图的是（ ）12. （2011浙江杭州）如图是一个正六棱柱的主视图和左视图，则图中的a ＝（ ）A ．BC ．2D ．113. （2011浙江绍兴）由5个相同的正方体搭成的几何体如图所示，则它的左视图是（ ）A B CD三棱柱 圆锥 圆柱 长方体 主视方向14.下列四个几何体中，主视图是三角形的是（ ）15. （2011浙江温州）如图所示的物体由两个紧靠在一起的圆柱体组成，它的主视图是( )16. （2011浙江）如图，下列水平放置的几何体中，主视图不是．．长方形的是（）17. （2011浙江省嘉兴）两个大小不同的球在水平面上靠在一起，组成如图所示的几何体，则该几何体的左视图是（ ） （A）两个外离的圆 （B ）两个外切的圆（C）两个相交的圆（D ）两个内切的圆18. （2011江西）将两个大小完全相同的杯子（如图甲）叠放在一起（如图乙），则图乙中实物的俯视图是（ ）.19. （2011甘肃兰州）如图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置的小立方块的个数，这个几何体的主视图是A ．B ．C ．D ．20. （2011组成的立体图形，它的左视图是（ ）A ．BC ．D ． 主视方向主视方向A B C D21 1 121. 右图是一个几何体的三视图，则这个几何体是A ．圆锥B ．圆柱C ．长方体D ． 球体22. （2011山东聊城）如图，空心圆柱的左视图是（ ）23. 由n 个相同的小正方体堆成的几何体，其视图如下所示，则n 的最大值是（ ）A ．18B ．19C ．20D ．2124. 由一些大小相同的小正方体搭成的几何体的俯视图如右图所示，其正方形中的数字表示该位置上的小正方体的个数，那么该几何体的主视图是ABCD25. 如图所示的几何体的主视图是（ ）26. (2011重庆綦江)如图，是由两个相同的小正方体和一个圆锥体组成的立体图形，其俯视图是A ．B ．C ．D ． 27 （2011江苏）如图所示的几何体的主视图是（ ）俯视图左视图主视图主视图 俯视图A ．ＢＣＤ12213A.B. C. D.28. （2011江苏南通）下列水平放置的几何体中，俯视图是矩形的是29. （2011四川绵阳）由四个相同的小正方体搭建了一个积木，它的三视图如右图所示，则这个积木可能是30. （2011四川乐山）如图（2），在正方体ABCD-A 1B 1C 1D 1中，E 、F 、G 分别是AB 、BB 1、BC 的中点，沿EG 、EF 、FG 将这个正方体切去一个角后，得到的几何体的俯视图是31. （2011四川凉山州）一个长方体的三视图如图所示，若其俯视图为正方形，则这个长方体的表面积为（ ）A ．66B ．48 C．36 D ．5732. （2011湖北武汉市）右图是某物体的直观图，它的俯视图是D ．AB C D33. （2011湖北黄石）如图（1）所示的几何体的俯视图是34. 如图是一个几何体的实物图，则其主视图是( )A ．B ．C ．D ．35. （2011广东肇庆）如图是一个几何体的实物图，则其主视图是36. （2011湖南永州）如图所示的几何体的左视图是（ ）A B C D37. （2011山东）一个几何体的三视图如图所示,那么这个几何体是（ ）38. （2011内蒙古乌兰察布）如图是由五个相同的小正方体搭成的几何体，它的主视图是（ ）ACBD正面DC BAA B C D39．（2011重庆市潼南）如图，在四个几何体中，主视图与其它几何体的主视图的形状不同的是40. （2011安徽）下图是五个相同的小正方体搭成的几何体，其左视图是（ ）C ． 41. （2011广东湛江）下面四个几何体中，主视图是四边形的几何体有圆锥 圆柱 球 正方体 A 1个 B 2个 C 3个 D 4个42．（2011湖北宜昌）一个圆锥体按如图所示摆放，它的主视图是( ).43．一个几何体的三视图如图所示，那么这个几何体是（）44. 下图所示几何体的主视图是（ ）A .B . 6题图A C 正面45. （2011山东）如图，观察由棱长为1的小立方体摆成的图形，寻找规律：如图①中; 共有1个小立方体，其中1个看得见，0个看不见；如图②中;把共有8个小立方体，其中7个看得见，1个看不见；如图③中；共有27个小立方体，其中19个看得见，8个看不见；……，则第⑥个图中，看得见的小立方体有______________个河南省中考．1.(07年)由一些大小相同的小正方体组成的几何 体的俯视图如图所示，其中正方形中的数字表示在该位置上的小正方体的个数，那么，这个几何体的左视图是（ ）2．(08年)如图①是一些大小相同的小正方体组成的几何体，其主视图如图②所示，其俯视图是【 】3.(09)6.一个几何体由一些大小相同的小正方体组成，如图是它的主视图和俯视图，那么组成该几何体所需小正方体的个数最少为【 】 （A ）3 （B ） 4(C) 5 (D)6 4.（10河南省）13．如图是由大小相同的小正方体组成的简单几何体的主视图和左视图那么组成这个几何体的小正方体的个数最多为______________．5.（2011河南省）14．如图是一个几何体的三视图， 根据图示的数据可计算出该几何体的表面积为 .6 （2011广东广州市）5个棱长为1的正方体组成如图5的几何体． （1）该几何体的体积是 （立方单位）， 表面积是 （平方单位） （2）画出该几何体的主视图和左视图AB C D图①图② A B C D（第13题）主视图 左视图正面。
投影与视图经典测试题及答案
投影与视图经典测试题及答案一、选择题1．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】C【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，故选C．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．2．某几何体的三视图如图所示，则该几何体的体积为（）A．3 B．3C．2D．2【答案】C【解析】【分析】依据三视图中的数据，即可得到该三棱柱的底面积以及高，进而得出该几何体的体积．【详解】解：由图可得，该三棱柱的底面积为1222，高为3，∴该几何体的体积为×23＝32，故选：C．【点睛】本题主要考查了由三视图判断几何体，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．3．六个大小相同的正方体搭成的几何体如图所示，其俯视图是（）A．B．C．D．【答案】B【解析】分析：俯视图有3列，从左到右正方形个数分别是2，1，2，并且第一行有三个正方形．详解：俯视图从左到右分别是2，1，2个正方形，并且第一行有三个正方形．故选B．点睛：本题考查了简单组合体的三视图，培养学生的思考能力和对几何体三种视图的空间想象能力．4．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【答案】B【解析】分析：根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．详解：四棱锥的主视图与俯视图不同．故选B．点睛：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表示在三视图中．5．如图是3个相同的小正方体组合而成的几何体，它的俯视图是（）A．B．C．D．【答案】C【解析】试题分析：如图中几何体的俯视图是．故选C．考点：简单组合体的三视图．6．如图所示的几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【详解】从左向右看，得到的几何体的左视图是．故选B．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．7．如图所示的几何体的俯视图为()A．B．C．D．【答案】D【解析】【分析】【详解】从上往下看，易得一个正六边形和圆．故选D．8．如图所示，该几何体的俯视图是（）A．B．C．D．【答案】C【解析】【分析】根据三视图的画法即可得到答案.【详解】解：从上面看是三个矩形，符合题意的是C，故选：C．【点睛】此题考查简单几何体的三视图，明确三视图的画法是解题的关键.9．下面是从不同的方向看一个物体得到的平面图形，则该物体的形状是（）A．圆锥B．圆柱C．三棱锥D．三棱柱【答案】C【解析】【分析】由主视图和左视图可得此几何体为锥体，根据俯视图可判断出该物体的形状是三棱锥．【详解】解：∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是3个三角形组成的大三角形，∴该物体的形状是三棱锥．故选：C．【点睛】本题考查了几何体三视图问题，掌握几何体三视图的性质是解题的关键．10．如图所示的几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】找到从正面看所得到的图形即可．【详解】解：从正面可看到从左往右2列一个长方形和一个小正方形，故选A．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．11．由6个相同的立方体搭成的几何体如图所示，则它的从正面看到的图形是( )A．B．C．D．【答案】C【解析】【分析】观察立体图形的各个面，与选项中的图形相比较即可得到答案.【详解】观察立体图形的各个面，与选项中的图形相比较即可得到答案，由图像能够看到的图形是，故C选项为正确答案.【点睛】此题考查了从不同方向观察物体和几何体，有良好的空间想象力和抽象思维能力是解决本题的关键.12．图甲是由若干个小正方体搭成的几何体的俯视图，小正方体中的数字表示在该位置的小正方体的个数，那么这个几何体的主视图是（）A．B．C．D．【答案】B【解析】【分析】【详解】解：根据题意画主视图如下：故选B．考点：由三视图判断几何体；简单组合体的三视图．13．如图所示几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】根据左视图是从左边看得到的图形，可得答案．【详解】从左边看是：故选B．【点睛】本题考查了简单几何体的三视图，左视图是从物体的左面看得到的视图．14．如图所示的几何体的俯视图为( )A．B．C．D．【答案】C【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看外面是一个矩形，里面是一个圆形，故选：C．【点睛】考查了简单组合体的三视图，从上边看得到的图形是俯视图．15．如图是某几何体的三视图，则该几何体的全面积等于()A．112 B．136 C．124 D．84【答案】B【解析】试题解析：该几何体是三棱柱.如图：由勾股定理22543-=，326⨯=，全面积为：164257267247042136.2⨯⨯⨯+⨯⨯+⨯=++=故该几何体的全面积等于136．故选B.16．如图所示的几何体，从左面看到的形状图是（）A．B．C．D．【答案】A【解析】【分析】观察图形可知，从左面看到的图形是2列分别为2，1个正方形；据此即可画图．【详解】如图所示的几何体,从左面看到的形状图是。
第二十九章 投影与视图(解析版)
班级姓名学号分数第二十九章投影与视图（A卷·知识通关练）核心知识1. 投影1．下列各种现象属于中心投影的是()A．晚上人走在路灯下的影子B．中午用来乘凉的树影C．上午人走在路上的影子D．阳光下旗杆的影子【分析】根据中心投影的性质，找到是灯光的光源即可．【解答】解：中心投影的光源为灯光，平行投影的光源为阳光与月光，在各选项中只有A选项得到的投影为中心投影．故选：A．【点评】此题主要考查了中心投影的性质，解决本题的关键是理解中心投影的形成光源为点还是平行光线．2．如图，小亮居住的小区内有一条笔直的小路，小路的正中间有一路灯，晚上小亮由A处径直走到B处，他在灯光照射下的影长l与行走的路程S之间的变化关系用图象刻画出来，大致图象是()A．B．C．D．【分析】根据中心投影的性质得出小亮在灯下走的过程中影长随路程之间的变化，进而得出符合要求的图象．【解答】解：小路的正中间有一路灯，晚上小亮由A处径直走到B处，他在灯光照射下的影长l与行走的路程S之间的变化关系应为：当小亮走到灯下以前：l随S的增大而减小；当小亮走到灯下以后再往前走时：l 随S 的增大而增大，∴用图象刻画出来应为B ．故选：B ．【点评】此题主要考查了函数图象以及中心投影的性质，得出l 随S 的变化规律是解决问题的关键．3．如图，11A B 是线段AB 在投影面P 上的正投影，20AB cm =，170ABB ∠=︒，则投影11A B 的长为( )A ．20sin70cm ︒B ．20cos70cm ︒C ．20tan70cm ︒D ．20sin 70cm ︒【分析】如图，过点A 作1AH BB ⊥于点H ，则四边形11AHB A 是矩形，解直角三角形求出AH ，可得结论．【解答】解：如图，过点A 作1AH BB ⊥于点H ，则四边形11AHB A 是矩形，11AH A B ∴=，在Rt ABH ∆中，sin7020sin70()AH AB cm =⋅︒=⋅︒，1120sin 70()A B AH cm ∴==︒．故选：A ．【点评】本题考查平行投影，解直角三角形等知识，解题的关键是学会添加常用辅助线，构造直角三角形解决问题．4．如图所示，表示两棵小树在同一时刻阳光下的影子的图形可能是( )A．B．C．D．【分析】平行投影特点：在同一时刻，不同物体的影子同向，且不同物体的物高和影长成比例．【解答】解：A、影子的方向不相同，故本选项错误；B、影子平行，且较高的树的影子长度大于较低的树的影子，故本选项正确；C、相同树高与影子是成正比的，较高的树的影子长度小于较低的树的影子，故本选项错误；D、影子的方向不相同，故本选项错误；故选：B．【点评】本题考查了平行投影特点，难度不大，注意结合选项判断．5．人从路灯下走过时，影子的变化是()A．长→短→长B．短→长→短C．长→长→短D．短→短→长【分析】由题意易得，离光源是由远到近再到远的过程，根据中心投影的特点，即可得到身影的变化特点．【解答】解：因为人在路灯下行走的这一过程中离光源是由远到近再到远的过程，所以人在地上的影子先变短后变长．故选：A．【点评】本题综合考查了中心投影的特点和规律．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短．6．由四个相同小立方体拼成的几何体如图所示，当光线由上向下垂直照射时，该几何体在水平投影面上的正投影是()A．B．C．D．【分析】根据平行投影的定义进行判定即可得出答案．【解答】解：根据题意可得，当光线由上向下垂直照射时，该几何体在水平投影面上的正投影有4个小正方形组成，如图.故选：A．【点评】本题主要考查了平行投影，熟练掌握平行投影的应用进行求解是解决本题的关键．7．太阳发出的光照在物体上是()，路灯发出的光照在物体上是()A．平行投影，中心投影B．中心投影，平行投影C．平行投影，平行投影D．中心投影，中心投影【分析】根据平行投影与中心投影的定义判断即可．【解答】解：太阳发出的光照在物体上是平行投影，路灯发出的光照在物体上是中心投影．故选：A．【点评】本题考查中心投影，平行投影等知识，解题的关键是理解中心投影，平行投影的定义，属于中考常考题型．8．下列现象是物体的投影的是()A．灯光下猫咪映在墙上的影子B．小明看到镜子里的自己C ．自行车行驶过后车轮留下的痕迹D ．掉在地上的树叶【分析】利用投影的定义确定答案即可．【解答】解：A 、灯光下猫咪映在墙上的影子是投影，符合题意；B 、小明看到镜子里的自己是镜面对称，不是投影，不符合题意；C 、自行车行驶过后车轮留下的痕迹不是投影，不符合题意；D 、掉在地上的树叶不是投影，不符合题意，故选：A ．【点评】考查了中心投影和中心对称的知识，判断投影是中心投影的方法是看光线是否相交于一点，如果光线是相交于一点，那么所得到的投影就是中心投影．9．如图，在平面直角坐标系中，点光源位于(2,2)P 处，木杆AB 两端的坐标分别为(0,1)，(3,1)．则木杆AB 在x 轴上的影长CD 为( )A ．3B ．5C ．6D ．7【分析】利用中心投影，作PE x ⊥轴于E ，交AB 于M ，如图，证明PAB CPD ∆∆∽，然后利用相似比可求出CD 的长．【解答】解：过P 作PE x ⊥轴于E ，交AB 于M ，如图，(2,2)P ，(0,1)A ，(3,1)B ．1PM ∴=，2PE =，3AB =，//AB CD ，∴AB PM CD PE =， ∴312CD =， 6CD ∴=，故选：C ．【点评】本题考查了中心投影：中心投影的光线特点是从一点出发的投射线．物体与投影面平行时的投影是放大（即位似变换）的关系．10．如图，EB 为驾驶员的盲区，驾驶员的眼睛点P 处与地面BE 的距离为1.6米，车头FACD 近似看成一个矩形，且满足32FD FA =，若盲区EB 的长度是6米，则车宽FA 的长度为( )米．A ．117B ．127C ．137D ．2 【分析】通过作高，利用相似三角形的对应高的比等于相似比，列方程求解即可．【解答】解：如图，过点P 作PM BE ⊥，垂足为M ，交AF 于点N ，则 1.6PM =，设FA x =米，由32FD FA =得，23FD x MN ==， 四边形ACDF 是矩形，//AF CD ∴， PAF PBE ∴∆∆∽，∴PN FA PM EB=， 即1.66PN x =， 415PN x ∴=， PN MN PM +=，∴42 1.6153x x +=， 解得，127x =， 故选：B ．【点评】本题考查视点、视角、盲区的意义，此类问题可以转化为相似三角形的知识进行解答．核心知识2．简单几何体的三视图11．下列几何体中，从左面看到的形状为三角形的是()A．B．C．D．【分析】四个几何体的左视图：长方体是长方形，圆锥是等腰三角形，圆柱是矩形，三棱锥是长方形，由此可确定答案．【解答】解：因为圆柱、三棱锥的左视图是矩形，圆锥的左视图是等腰三角形，长方体的左视图是长方形，故左视图是三角形的几何体是圆锥；故选：B．【点评】本题主要考查三视图的左视图的知识；考查了学生的空间想象能力，属于基础题．12．如图所示，下列几何体中主视图是圆的是()A．B．C．D．【分析】根据球体、圆锥、圆柱、正方体的主视图的形状进行判断即可．【解答】解：球体的主视图是圆，圆锥体的主视图是三角形，圆柱的主视图是长方形，正方体的主视图是正方形，故选：A．【点评】本题考查简单几何体的三视图，掌握圆柱、圆锥、正方体、球的三视图的形状是正确判断的前提．13．如图的四个几何体，它们各自从正面，上面看得到的形状图不相同的几何体的个数是()A．1 B．2 C．3 D．4【分析】根据三视图的定义一一判断即可．【解答】解：正方体的主视图，俯视图相同，都是正方形；三棱柱的主视图是矩形（包括中间的一条虚线），俯视图是三角形．圆柱的主视图是矩形，俯视图是圆．圆锥的主视图是三角形，俯视图是圆（包括圆心）．故选：C．【点评】本题考查简单几何体的三视图，解题的关键是理解三视图的定义，属于中考常考题型．14．襄阳牛杂面因襄阳籍航天员聂海胜的一句“最想吃的还是我们襄阳的牛杂面”火爆出圈，引发了全国人民的聚焦和关注．襄阳某品牌牛杂面的包装盒及对应的立体图形如图所示，则该立体图形的主视图为()A．B．C．D．【分析】根据主视图的意义，从正面看该立体图形所得到的图形进行判断即可．【解答】解：从正面看，是一个矩形，故选：A．【点评】本题考查简单几何体的主视图，理解视图的意义，掌握三视图的画法是正确判断的前提．15．下面立体图形中，从左面看到的平面图形与其他三个不一样的是()A．B．C．D．【分析】A，B，D从左面看到的图形为三角形，C从左面看到的图形为长方形．【解答】解：A，B，D从左面看到的图形为三角形，C从左面看到的图形为长方形，故选：C．【点评】本题考查了常见几何体三视图的相关知识，关键在于要知道从哪个方位进行观察．16．分别观察如图所示几何体，其中主视图、左视图和俯视图完全相同的有()A．1个B．2个C．3个D．4个【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形解答即可．【解答】三棱柱的主视图和俯视图是矩形，左视图是三角形；球的三视图都是圆；圆柱的主视图和左视图是矩形，俯视图是圆；正方体的三视图都是正方形．所以主视图、左视图和俯视图完全相同的有2个．故选：B．【点评】本题考查的是几何体的三视图，理解主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形是解题的关键．17．如图，从左面观察这个立体图形，得到的平面图形是()A．B．C．D．【分析】根据解答组合体的三视图的画法画出左视图即可．【解答】解：这个组合体的左视图如下：故选：A．【点评】本题考查简单组合体的三视图，理解视图的定义，掌握简单组合体的三视图的画法及形状是正确解答的前提．18．如图是由6块相同的小正方体组成的立体图形，从左面看到的形状是()A．B．C．D．【分析】根据简单组合体的三视图得出结论即可．【解答】解：根据题意知，组合体的左视图为，故选：B．【点评】本题主要考查简单组合体的三视图，熟练掌握简单组合体的三视图是解题的关键．19．如图，将一个规则几何体的上半部分钻一个圆孔，则该几何体的俯视图是()A．B．C．D．【分析】根据几何体的俯视图得出结论即可．【解答】解：由题意知，几何体的俯视图为，故选：A．【点评】本题主要考查几何体的三视图，熟练掌握几何体的三视图是解题的关键．20．图所示的几何体的左视图是()A．B．C．D．【分析】根据简单组合体的三视图得出结论即可．【解答】解：由题意知，几何体的左视图为，故选：B．【点评】本题主要考查简单组合体的三视图，熟练掌握简单组合体的三视图是解题的关键．21．如图，该几何体的左视图是()A．B．C．D．【分析】根据几何体的左视图得出结论即可．【解答】解：根据题意知，几何体的左视图为，故选：D．【点评】本题主要考查简单组合体的三视图，熟练掌握简单组合体的三视图是解题的关键．22．如图，是由两个正方体组成的几何体，则从上面看该几何体的形状图为()A．B．C．D．【分析】找到从上面看所得到的图形即可．【解答】解：从上面看到的几何体的形状图是C，故选：C．【点评】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．23．如图所示的几何体的左视图()A．B．C．D．【分析】根据从左边看得到的图形是左视图，可得答案．【解答】解：从左边看，是一个矩形，矩形的中间有一条横向的虚线，故选：C．【点评】本题考查了简单组合体的三视图，从左边看得到的图形是左视图．24．一个圆柱和正三棱柱组成的几何体如图水平放置，其主视图是()A．B．C．D．【分析】根据简单组合体的三视图的定义画出其主视图即可．【解答】解：这个组合体的主视图如下：故选：B．【点评】本题考查简单组合体的三视图，理解视图的定义掌握简单组合体三视图的画法是正确解答的前提．核心知识3．由三视图判断几何体25．已知圆锥的三视图及相关数据如图所示，则这个圆锥的侧面展开图（扇形）的圆心角度数为( )A ．270︒B ．216︒C ．108︒D ．135︒【分析】根据展开图的扇形的弧长等于圆锥底面周长计算．【解答】解：观察三视图得：圆锥的底面半径为3cm ，高为4cm ，所以圆锥的母线长为5cm ，56180n ππ=， 解得216n =︒．故选：B ．【点评】考查了圆锥的计算，圆锥的侧面展开图是一个扇形，此扇形的弧长等于圆锥底面周长，扇形的半径等于圆锥的母线长．本题就是把的扇形的弧长等于圆锥底面周长作为相等关系，列方程求解．26．一个几何体由大小相同的小立方块搭成，它的俯视图如图所示，其中小正方形中的数字表示在该位置小立方块的个数，则该几何体的左视图为( )A ．B ．C．D．【分析】由已知条件可知，左视图有3列，每列小正方形数目分别为3，2，1．据此可作出判断．【解答】解：该几何体的左视图为．故选：A．【点评】本题考查了几何体的三视图的画法，从正面看的图形是主视图，从左面看到的图形是左视图，从上面看到的图形是俯视图．27．用3个大小相同的小正方体搭成的几何体，从三个方向看到的形状图如图所示，则这个几何体可能是( )A．B．C．D．【分析】在俯视图上摆小立方体，确定每个位置上摆小立方体的个数，得出答案．【解答】解：在俯视图标出相应位置摆放小立方体的个数，如图所示：则这个几何体可能是．故选：B．【点评】本题考查了学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．28．如图是从三个方向看到的由一些相同的小正方体构成的几何体的形状图，则构成这个几何体的小正方体的个数是()A．8 B．7 C．6 D．5【分析】由主视图易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图和左视图可得第二层立方体的个数，相加即可．【解答】解：由三视图易得最底层有6个正方体，第二层有2个正方体，那么共有628+=个正方体组成．故选：A．【点评】此题主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．29．如图四个由小正方体拼成的立体图形中，从正面看是的是()A．B．C．D．【分析】先画出各个图形从正面看的视图，再判断即可．【解答】解：A、图形从正面看得出的图形为，故本选项不符合题意；B、图形从正面看得出的图，故本选项不符合题意；C、图形从正面看得出的图形为，故本选项符合题意；D、图形从正面看得出的图形为，故本选项不符合题意；故选：C．【点评】本题考查了简单组合体的三视图，能理解三视图的定义是解此题的关键．30．一个几何体是由7个完全相同的小正方体搭建而成的，从上面看到的形状图如图所示，则从正面看到的形状图不可能是()A．B．C．D．【分析】根据俯视图可知最下面一层有6个小正方体，所以第二层有1个，即可判断出答案．【解答】解：根据俯视图可知最下面一层有6个小正方体，所以第二层有1个，所以主视图不可能为C．故选：C．【点评】本题考查了简单组合体的三视图，利用了主视图的定义．考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．31．一个立体图形，从上面看到的平面图形，从左面看到的平面图形，搭成这样的几何体所需要的小正方体个数为()A．5 B．6 C．7 D．5或6【分析】根据从上面看到的图形结合从左面看到的图形，可以确定这个立体图形需要小正方体的个数．【解答】解：如图，这个几何体需要的小正方体个数为21115+++=（个)或22116+++=（个)．故选：D．【点评】本题考查由三视图判定几何体，简单的三视图等知识，解题的关键是理解三视图的定义，属于中考常考题型．32．一个长方体，从左面、上面看得到的图形及相关数据如图，则从正面看该几何体所得到的图形的面积为()A．6 B．8 C．12 D．9【分析】先根据从左面、从上面看到的形状图的相关数据可得，从正面看到的形状图是长为4宽为2的长方形，再根据长方形的面积公式计算即可．【解答】解：根据从左面、从上面看到的形状图的相关数据可得：从正面看到的形状图是长为4宽为2的长方形，则从正面看到的形状图的面积是428⨯=；故选：B．【点评】此题考查了由三视图判断几何体，关键是根据从左面、从上面看到的形状图的相关数据得出从正面看到的形状图是长为4宽为2的长方形．33．如图，三视图所对应的立体图形是下面的()A．圆柱B．正方体C．三棱柱D．长方体【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，根据给出的三视图，分析、判定出即可．【解答】解：根据题意，从俯视图中知，这个立体图形有3条棱，底面为三角形，从左视图中可知，侧面是长方形，从主视图可知，正面是长方形，因此，符合条件的几何体是三棱柱．故选：C ．【点评】本题主要考查了由三视图判定几何体，主要考查了学生的抽象思维能力和空间想象能力．34．一个几何体的三视图如图所示，其中俯视图为正三角形，则该几何体的左视图中a 的值为()A ．1.8B ．1.7C 3D ．2【分析】根据三视图的定义以及正三角形的性质进行计算即可．【解答】解：如图，由图形中所标识的数据可知，在俯视图中，2AB =，ABC ∆是正三角形，过点C 作CM AB ⊥于M ，112AM BM AB ∴===，33CM AM ∴==，即左视图中a 3故选：C ．【点评】本题考查由三视图判断几何体，简单几何体的三视图，理解视图的定义，掌握简单几何体三视图的形状以及正三角形的性质是解决问题的前提．35．一个圆锥体容器的主视图如图1所示，向其中注入一部分水后，水的高度如图2所示，则图2中，上水面所在圆的半径长为( )A ．1cmB ．2cmC ．3cmD ．6cm【分析】根据相似三角形的性质列出算式计算即可求解．【解答】解：设上水面所在圆的半径长为为x cm ，依题意有：2123812x -=， 解得3x =．故选：C ．【点评】本题考查了由三视图判断几何体，关键是得到上水面所在三角形与主视图所在三角形相似．。
投影与视图练习题及答案
一、选择题(每小题3分,共36分)1.下列各种现象属于中心投影现象的是( B )A.上午人走在路上的影子B.晚上人走在路灯下的影子C.中午用来乘凉的树影D.早上升旗时地面上旗杆的影子2.在北京阳光照射下的升旗广场的旗杆从上午九点到十一点的影子长度的变化规律为( B )A.逐渐变长B.逐渐变短C.影子长度不变D.影子长短变化无规律3.下列投影一定不会改变△ABC的形状和大小的是( D )A.中心投影B.平行投影C.正投影D.当△ABC平行于投影面时的正投影4.一个几何体的主视图、左视图、俯视图都是长方形,这个几何体可能是( A )A.长方体B.四棱锥C.三棱锥D.圆锥5.下列立体图形中,主视图为矩形的是( C )6.小阳和小明两人从远处沿直线走到路灯下,他们规定:小阳在前,小明在后,两人之间的距离始终与小阳的影长相等.在这种情况下,他们两人之间的距离( D )A.始终不变B.越来越远C.时近时远D.越来越近7.(2021河口期末)如图所示的立体图形是一个圆柱被截去四分之一后得到的几何体,它的左视图是( C )8.(2022东营育才学校模拟)由四个正方体组成的图形如图所示,观察这个图形,不能得到的平面图形是( D )A B C D9.一个几何体由若干大小相同的小正方体组成,它的俯视图和左视图如图所示,那么组成该几何体所需小正方体最少为( B )第9题图A.4个B.5个C.6个D.7个10.已知圆锥的三视图如图所示,则这个圆锥的体积为( C )第10题图A.36π cm3B.24π cm3C.12π cm3D.8π cm311.(2020宁夏)如图所示,图②是图①长方体的三种视图,若用S表示面积,S主=a2,S左=a2+a,则S俯表示为( A )第11题图A.a2+aB.2a2C.a2+2a+1D.2a2+a12.骰子是6个面上分别写有数字1,2,3,4,5,6的小立方体,它任意两对面上所写的两个数字之和为7.将这样相同的几个骰子按照相接触的两个面上的数字的积为6摆成一个几何体,这个几何体的三种视图如图所示.已知图中所标注的是部分面上的数字,则“※”所代表的数字是( A )第12题图A.4B.5C.2D.6二、填空题(每小题3分,共18分)13.如图所示,地面A处有一支燃烧的蜡烛(长度不计),一个人在A处与墙BC之间运动,则他在墙上的投影长度随着他离墙的距离变小而变小.(填“变大”“变小”或“不变”)第13题图14.四个直立在地面上的艺术字母的投影(阴影部分)效果如图所示,在艺术字母“L,K,C”的投影中,与艺术字母“N”属于同一种投影的有L,K .第14题图15.由几个相同大小的小正方体搭建而成的几何体的主视图和俯视图如图所示,则搭建这个几何体所需要的小正方体的个数至少为 6 .第15题图16.已知李明的身高为1.8 m,他在路灯下的影长为2 m,李明距路灯灯杆底部为3 m,则路灯灯泡距地面的高度为 4.5 m.17.(2020怀化)一个几何体的三种视图如图所示,根据图中所示数据求得这个几何体的侧面积是24π cm2.(结果保留π)第17题图18.(2022博山模拟)一块直角三角形板ABC如图所示,∠ACB=90°, BC=12 cm,AC=8 cm,测得BC边的中心投影B1C1长为24 cm,则A1B1长为8√13cm.第18题图三、解答题(共46分)19.(6分)画出如图所示组合体的三种视图.解:如图所示.20.(6分)晚上,小华在舞蹈室发现镜子反射灯光形成了教练的影子,如图所示,小丽的影子是在灯光下形成的,你能确定灯泡的位置吗?你能画出小华的影子吗?解:如图所示,点M即为灯泡的位置,小华的影子如图所示.21.(10分)已知一几何体的三视图如图所示.(1)写出这个几何体的名称;(2)画出它的表面展开图;(3)根据图中所给的数据,求这个几何体的表面积.(结果保留π)解:(1)这个几何体是圆柱.(2)它的表面展开图如图所示.(3)这个几何体的表面积为2π×(8÷2)×16+π×(8÷2)2×2= 128π+32π=160π(cm2).22.(12分)如图所示,一幢楼房AB背后有一台阶CD,台阶每层高0.2 m,且AC=17.2 m,设太阳光线与水平地面的夹角为α,当α=60°时,测得楼房在地面上的影长AE=10 m,现有一只小猫睡在台阶的MN这层上晒太阳.(1)楼房的高度约为多少米?(结果精确到0.1 m)(2)过了一会儿,当α=45°时,说明小猫能不能晒到太阳.(参考数据:√3≈1.73)解:(1)当α=60°时,在Rt△ABE中,∵tan 60°=ABAE =AB 10,∴AB=10·tan 60°=10√3≈10×1.73=17.3(m).即楼房的高度约为17.3 m.(2)当α=45°时,小猫仍可以晒到太阳.理由如下:假设没有台阶,当α=45°时,如图所示,过点B的光线与地面AD的交点为点F,与MC的交点为点H.∵∠BFA=45°,∴tan 45°=ABAF=1.此时的影长AF=AB=17.3 m.∴CF=AF-AC=17.3-17.2=0.1(m).∴CH=CF=0.1 m<0.2 m.∴大楼的影子落在台阶MC这个侧面上.∴小猫能晒到太阳.23.(12分)某数学兴趣小组利用树影测量树高,如图①所示,已测出树AB的影长AC为12 m,并测出此时太阳光线与地面成30°夹角.(以下计算结果精确到1 m,√2≈1.4,√3≈1.7,√6≈2.4)(1)求出树高AB;(2)因水土流失,此时树AB沿太阳光线方向倒下,在倾倒过程中,树影长度发生了变化,假设太阳光线与地面夹角保持不变(用图②解答):①求树与地面成45°角时的影长;②求树的最大影长.=4√3≈7(m).解:(1)AB=AC·tan 30°=12×√33(2)①如图所示,过点B1作B1N⊥AC1于点N.则AN=B1N=AB1×sin 45°=4√3×√2=2√6≈5(m);2NC1=NB1·tan 60°=2√6×√3≈8(m);∴AC1=AN+NC1=5+8=13(m).即树与地面成45°角时的影长约为13 m.②如图所示,当树与地面成60°角时影长最大,最大为AC2的长度(或树与光线垂直时影长最大),AC2=2AB2≈14 m.故树的最大影长约为14 m.。
投影与视图技巧及练习题附答案解析
投影与视图技巧及练习题附答案解析一、选择题1．下列几何体是由4个正方体搭成的，其中主视图和俯视图相同的是（）A．B．C．D．【答案】B【解析】【分析】分别画出从几何体的上面和正面看所得到的视图，再比较即可．【详解】A、主视图，俯视图为，故此选项错误；B、主视图为，俯视图为，故此选项正确；C、主视图为，俯视图为，故此选项错误；D、主视图为，俯视图为，故此选项错误；故选：B.【点睛】此题主要考查了简单几何体的三视图，关键是掌握所看的位置．2．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是( )A．圆柱B．圆锥C．棱锥D．球【答案】A【解析】【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选A．【点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．3．下面四个几何体中，俯视图是圆的几何体共有( )A．1个B．2个C．3个D．4个【答案】B【解析】题目中的四个几何体，俯视图是圆的几何体为圆柱和球,共2个,故选B.4．下面是一个几何体的俯视图，那么这个几何体是（）A．B．C．D．【答案】B【解析】【分析】根据各个选项中的几何体的俯视图即可解答.【详解】解：由图可知，选项B中的图形是和题目中的俯视图看到的一样，故选：B．【点睛】本题考查由三视图判断几何体，俯视图是从上向下看得到的图纸，熟练掌握是解题的关键.5．如图所示的几何体是由5个相同的小正方体组成的，下列有关三视图面积的说法中正确的是（）A．左视图面积最大B．俯视图面积最小C．左视图与主视图面积相等D．俯视图与主视图面积相等【答案】D【解析】【分析】利用视图的定义分别得出三视图进而求出其面积即可．【详解】解：如图所示：则俯视图与主视图面积相等．故选：D．【点睛】此题主要考查了简单组合体的三视图，正确把握三视图的定义是解题关键．6．如图所示，该几何体的主视图是（）A．B．C．D．【答案】D【解析】【分析】从前往后看到一个矩形，后面的轮廓线用虚线表示．【详解】该几何体为三棱柱，它的主视图是由1个矩形，中间的轮廓线用虚线表示．故选D．【点睛】本题考查了简单几何体的三视图：画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．掌握常见的几何体的三视图的画法．7．小亮领来n盒粉笔，整齐地摆在讲桌上，其三视图如图，则n的值是( )A．7 B．8 C．9 D．10【答案】A【解析】【分析】【详解】解：由俯视图可得最底层有4盒，由正视图和左视图可得第二层有2盒，第三层有1盒，共有7盒，则n的值是7．故选A．【点睛】本题考查由三视图判断几何体．8．如图，一个几何体由5个大小相同、棱长为1的小正方体搭成，下列关于这个几何体的说法正确的是( )A．从前面看到的形状图的面积为5 B．从左面看到的形状图的面积为3C．从上面看到的形状图的面积为3 D．三种视图的面积都是4【答案】B【解析】A. 从正面看第一层是三个小正方形，第二层中间一个小正方形，主视图的面积是4，故A 错误；B. 从左边看第一层是两个小正方形，第二层左边一个小正方形，左视图的面积是3，故B 正确；C. 从上边看第一层有一个小正方形，第二层有三个小正方形，俯视图的面积是4，故C错误；D.左视图的面积是3，故D错误；故选B.点睛：本题考查了简单组合体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上边看得到的图形是俯视图．9．如图所示，该几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】根据几何体的三视图求解即可.【详解】解：从左边看是一个矩形，中间有两条水平的虚线，故选：B．【点睛】本题考查的是几何体的三视图，熟练掌握几何体的三视图是解题的关键.10．图1是数学家皮亚特•海恩（Piet Hein）发明的索玛立方块，它由四个及四个以内大小相同的立方体以面相连接构成的不规则形状组件组成．图2不可能是下面哪个组件的视图（）A．B．C．D．【答案】C【解析】【分析】依次分析所给几何体从正面看及从左面看得到的图形是否与所给图形一致即可．【详解】A、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；B、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形；C、主视图左往右2列正方形的个数均依次为1，1，不符合所给图形；D、主视图和左视图从左往右2列正方形的个数均依次为2，1，符合所给图形．故选C．【点睛】考查由视图判断几何体；用到的知识点为：主视图，左视图分别是从正面看及从左面看得到的图形．11．由6个相同的立方体搭成的几何体如图所示，则它的从正面看到的图形是( )A．B．C．D．【答案】C【解析】【分析】观察立体图形的各个面，与选项中的图形相比较即可得到答案.【详解】观察立体图形的各个面，与选项中的图形相比较即可得到答案，由图像能够看到的图形是，故C选项为正确答案.【点睛】此题考查了从不同方向观察物体和几何体，有良好的空间想象力和抽象思维能力是解决本题的关键.12．从不同方向观察如图所示的几何体，不可能看到的是（）A．B．C．D．【答案】B【解析】【分析】找到不属于从正面，左面，上面看得到的视图即可．【详解】解：从正面看从左往右3列正方形的个数依次为2，1，1，∴D是该物体的主视图；从左面看从左往右2列正方形的个数依次为2，1，∴A是该物体的左视图；从上面看从左往右3列正方形的个数依次为1，1，2，∴C是该物体的俯视图；没有出现的是选项B．故选B．13．由若干个相同的小正方体摆成的几何体的主视图和左视图均为如图所示的图形，则最多使用小正方体的个数为（）A．8个B．9个C．10个D．11个【答案】C【解析】【分析】由主视图和左视图可还原该几何体每层的小正方体个数.【详解】解：由主视图可得该几何体有3列正方体，高有2层，最底层最多有9个正方体，第二层最多有1个正方体，则最多使用小正方形的个数为10.故选C【点睛】本题主要考查了空间几何体的三视图，由主视图和左视图确定俯视图的形状，再判断最多的正方体个数.14．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．【答案】A【解析】【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A符合题意，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．15．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】C【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，故选C．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．16．下列几何体是由4个相同的小正方体搭成的，其中左视图与俯视图相同的是（）A．B．C．D．【答案】C【解析】试题分析：从物体的前面向后面投射所得的视图称主视图（正视图）——能反映物体的前面形状；从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状；从物体的左面向右面投射所得的视图称左视图——能反映物体的左面形状．选项C左视图与俯视图都是，故选C.17．如图，这是一个机械模具，则它的主视图是()A．B．C．D．【答案】C【解析】【分析】根据主视图的画法解答即可.【详解】A.不是三视图，故本选项错误；B.是左视图，故本选项错误；C.是主视图，故本选项正确；D.是俯视图，故本选项错误.故答案选C.【点睛】本题考查了由三视图判断几何体，解题的关键是根据主视图的画法判断.18．我国古代数学家刘徽用“牟合方盖”找到了球体体积的计算方法．“牟合方盖”是由两个圆柱分别从纵横两个方向嵌入一个正方体时两圆柱公共部分形成的几何体．如图所示的几何体是可以形成“牟合方盖”的一种模型，它的俯视图是（）A．B．C．D．【答案】A【解析】【分析】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【详解】该几何体的俯视图是：．故选A．【点睛】此题主要考查了几何体的三视图；掌握俯视图是从几何体上面看得到的平面图形是解决本题的关键．19．如图是由4个大小相同的立方块搭成的几何体，这个几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】主视图：从物体正面观察所得到的图形，由此观察即可得出答案.【详解】从物体正面观察可得，左边第一列有2个小正方体，第二列有1个小正方体.故答案为：A.【点睛】本题考查三视图的知识，主视图是从物体的正面看得到的视图．20．如图所示，该几何体的俯视图是（）A．B．C．D．【答案】C【解析】【分析】根据三视图的画法即可得到答案.【详解】解：从上面看是三个矩形，符合题意的是C，故选：C．【点睛】此题考查简单几何体的三视图，明确三视图的画法是解题的关键.。
中考数学复习 《视图与投影》练习题含答案
中考数学复习视图与投影一、选择题1．正方形的正投影不可能是( D )A．线段B．矩形C．正方形D．梯形2．如图由7个小正方体组合而成的几何体，它的主视图是( A )3．从棱长为2的正方体毛坯的一角，挖去一个棱长为1的小正方体，得到一个如图所示的零件，则这个零件的表面积是( C )A．20B．22C．24D．264．将图①围成图②的正方体，则图①中的红心“”标志所在的正方形是正方体中的( A )A．面CDHE B．面BCEFC．面ABFG D．面ADHG5．如图，按照三视图确定该几何体的全面积是(图中尺寸单位：cm)( B )A．40πcm2B．65π cm2C．80π cm2D．105π cm2【解析】由主视图和左视图为三角形判断出是锥体，由俯视图是圆形可判断出这个几何体应该是圆锥；根据三视图知：该圆锥的母线长为8 cm，底面半径为10÷2＝5(cm)，故表面积＝πrl＋πr2＝π×5×8＋π×52＝65π(cm2)．故选B.6．如图是几何体的俯视图，小正方形内所表示数字为该位置小正方体的个数，则该几何体的主视图是( B )二、填空题7．某几何体的主视图和左视图如图所示，则该几何体可能是__圆柱体__．8．当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小__相同__．(填“相同”“不一定相同”或“不相同”)9．某几何体的三视图如图所示，则组成该几何体的小正方体的个数是__5__个．【解析】综合三视图，可得出，这个几何体的底层应该有4个小正方体，第二层应该有1个小正方体，因此搭成这个几何体的小正方体的个数为4＋1＝5(个)．10．一个侧面积为162πcm2的圆锥，其主视图为等腰直角三角形，则这个圆锥的高为__4__ cm.【解析】设底面半径为r，母线为l，∵主视图为等腰直角三角形，∴l＝2r，∴侧面积S ＝πrl＝2πr2＝162π，解得r＝4，l＝42，∴圆锥的高h＝4 cm.侧三、解答题11．如图，小明在A时测得某树的影长为2m，B时又测得该树的影长为8 m，若两次日照的光线互相垂直，求树的高度．解：4 m12．如图是一张铁皮．(单位：m)(1)计算该铁皮的表面积；(2)此铁皮能否做成长方体的盒子？若能，画出它的几何图形，并求出它的体积；若不能，说明理由．解：(1)22 m2(2)能够，图略，6 m313．根据三视图求几何体的表面积，并画出物体的展开图．解：由三视图可知，该几何体由上部分是底面直径为10，高为5的圆锥和下部分是底面直径为10，高为20的圆柱组成，物体的展开图如图．圆锥、圆柱底面半径为r ＝5，由勾股定理得圆锥母线长R ＝52，S 圆锥表面积＝12lR ＝12×10π×52＝252π，∴S 表面积＝π×52＋10π×20＋252π＝225π＋252π＝(225＋252)π14．如图是一个几何体的三视图．(1)写出这个几何体的名称；(2)根据所示数据计算这个几何体的表面积；(3)如果一只蚂蚁要从这个几何体上的点B 出发，沿表面爬到AC 的中点D ，请求出这个路线的最短路程．解：(1)圆锥(2)S 表＝S 底＋S 侧＝π(42)2＋π×2×6＝16π(cm 2) (3)3 3 cm15．某工厂要加工一批密封罐，设计者给出了密封罐的三视图(如图)，请你按照三视图确定制作每个密封罐所需钢板的面积．解：由三视图可知，密封罐的形状是正六棱柱(如图①)，密封罐的高为50，底面正六边形的直径为100，边长为50，图②是它的展开图．由展开图可知，制作一个密封罐所需钢板的面积为6×50×50＋2×6×12×50×50sin60°＝75003＋15000。
中考数学总复习《投影与视图》专项提升训练题-附答案
中考数学总复习《投影与视图》专项提升训练题-附答案学校：___________班级：___________姓名：___________考号：___________一、选择题1．（2023·枣庄）榫卯是古代中国建筑、家具及其它器械的主要结构方式，是我国工艺文化精神的传奇；凸出部分叫榫，凹进部分叫卯，下图是某个部件“卯”的实物图，它的主视图是（）A．B．C．D．2．（2023·衡阳）作为中国非物质文化遗产之一的紫砂壶，成型工艺特别，造型式样丰富，陶器色泽古朴典雅，从一个方面鲜明地反映了中华民族造型审美意识．如图是一把做工精湛的紫砂壶“景舟石瓢”，下面四幅图是从左面看到的图形的是（）A．B．C．D．3．（2023·烟台）如图，对正方体进行两次切割，得到如图⑤所示的几何体，则图⑤几何体的俯视图为（）A．B．C．D．4．（2023·苏州）今天是父亲节，小东同学准备送给父亲一个小礼物．已知礼物外包装的主视图如图所示，则该礼物的外包装不可能．．．是（）A．长方体B．正方体C．圆柱D．三棱锥5．（2023·天津市）如图是一个由6个相同的正方体组成的立体图形，它的主视图是（）A．B．C．D．6．（2023·温州）截面为扇环的几何体与长方体组成的摆件如图所示，它的主视图是（）A．B．C．D．7．（2023·绍兴）由8个相同的立方体搭成的几何体如图所示，则它的主视图是（）A．B．C．D．8．（2023·台州）如图是由5个相同的正方体搭成的立体图形，其主视图是（）．A．B．C．D．9．（2023·宁波）如图所示的几何体是由一个圆柱和一个长方体组成的，它的主视图是（）A．B．C．D．10．（2023·嘉兴）如图的几何体由3个同样大小的正方体搭成，它的俯视图是（）A．B．C．D．11．（2023·金华）某物体如图所示，其俯视图是（）A．B．C．D．12．（2023·泸州）一个立体图形的三视图如图所示，则该立体图形是（）A．圆柱B．圆锥C．长方体D．三棱柱13．（2023·重庆）四个大小相同的正方体搭成的几何体如图所示，从正面得到的视图是（）A．B．C．D．14．（2023·丽水）如图，箭头所指的是某陶艺工作室用于垫放陶器的5块相同的耐火砖搭成的几何体，它的主视图是（）A．B．C．D．15．（2023·随州）如图是一个放在水平桌面上的圆柱体，该几何体的三视图中完全相同的是（）A．主视图和俯视图B．左视图和俯视图C．主视图和左视图D．三个视图均相同16．（2023·武汉）如图是由4个相同的小正方体组成的几何体，它的左视图是（）A．B．C．D．17．（2023·广安）如图，由5个大小相同的小正方体搭成的几何体，它的俯视图是（）A．B．C．D．18．（2023·眉山）由相同的小正方体搭成的立体图形的部分视图如图所示，则搭成该立体图形的小正方体的最少个数为（）A．6 B．9 C．10 D．14 19．（2023·遂宁）生活中一些常见的物体可以抽象成立体图形，以下立体图形中三视图形状相同的可能是（）A．正方体B．圆锥C．圆柱D．四棱锥20．（2023·连云）下列水平放置的几何体中，主视图是圆形的是（）A．B．C．D．21．（2023·凉山）如图是由4个相同的小立方体堆成的几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，则这个几何体的主视图是（）A．B．C．D．22．（2023·自贡）如图中六棱柱的左视图是（）A．B．C．D．23．（2023·重庆）四个大小相同的正方体搭成的几何体如图所示，从正面看到的视图是（）A．B．C．D．二、填空题24．（2023·成都）一个几何体由几个大小相同的小立方块搭成，它的主视图和俯视图如图所示，则搭成这个几何体的小立方块最多有个.参考答案一、选择题1．（2023·枣庄）榫卯是古代中国建筑、家具及其它器械的主要结构方式，是我国工艺文化精神的传奇；凸出部分叫榫，凹进部分叫卯，下图是某个部件“卯”的实物图，它的主视图是（）A．B．C．D．【答案】C【解析】【解答】A、∵不是几何体的主视图，∴A不符合题意；B、∵不是几何体的主视图，∴B不符合题意；C、∵是几何体的主视图，∴C符合题意；D、∵不是几何体的主视图，∴D不符合题意；故答案为：C.【分析】利用三视图的定义逐项判断即可。
(完整版)视图与投影--真题练习
第七章图形与变换第一节视图与投影基础过关检测A V 该图是三棱柱的表面展开图B X 该图是三棱锥的表面展开图C X 该图是四棱锥的表面展开图DX该图不能围成一个几何体，不是任何几何体的表面展开图2. 如图，这是一个正三棱柱，则它的俯视图为（ ）2AX该图是从前面看这个正三棱柱得到的视图，即主视图，因为后面的棱看不到， 所以画成虚线1.第2题图第5题图3.如图，桌面上的模型由20个棱长为a 的小正方体组成，现将该模型露在外面的部分涂上 涂料，则涂上涂料部分的总面积为（ ）第3题图A . 20a 2B . 30a 2C . 40a 2D . 50a 23.D 【解析】考查点： 本题考查了根据三视图计算几何体的表面积.解题思路：主视图的面积 10a 2 左视图的面积 10a 2 涂颜料的总面积=2S 主视图+2S 左视图+S 俯视图=50a 2俯视图的面积10a 24. 如图，晚上小亮在路灯下散步，在小亮由 A 处径直走到B处这一过程中，他在地上的影子（ ） A .逐渐变短B .先变短后变长C .先变长后变短D .逐渐变长第4题图 4.B 【解析】考查点： 本题考查了中心投影的性质•解题思路：人到点光源：先由远到近，再由近到远影子：先由长变短，再由短到长5.如图，身高为1.6米的某学生想测量学校旗杆的高度，当他站在 C 处时，他头顶端的影子正好与旗杆顶端的影子重合，并测得AC=2米，BC=8米，则旗杆的高度是（）A . 6.4 米B . 7 米C . 8 米D . 9 米第8题图5. C 【解析】考查点： 本题考查了中心投影，相似三角形 .解题思路:6.由一些大小相同的小正方体搭成的几何体的俯视图如图所示，其中正方形中的数字表示该 位置上的小正方体的个数，那么该几何体的左视图是（）AX 该图是这个几何体的主视图 B V 该图是这个几何体的左视图 C X 该图是这个几何体的右视图 DX该图不是这个几何体的任何视图7.如图（11格、第2格、第3格，这时小正方体朝上一面的字是（第7题图7. D【解析】本题考查了正方体的表面展开图，几何体的翻转 .解题思路:接 运 翻到第1格： “奥”朝下， “圣”朝上 表面展开图奥 圣 翻到第2格： “接”朝下， “运”朝上火迎火翻到第3格： “迎”朝下， “火”朝上8.如图，共有12个大小相同的小正方形，其中阴影部分的 5个小正方形是一个正方体的表面展开图的一部分.先从其余的小正方形中任取一个涂上阴影，能构成这个正方体的表面展 开图的概率是 _________________ .相似三角形对应边成比例2 = 1.62+8 =旗杆的高度旗杆的高度=8米6.B 【解析】考查点：本题考查了几何体的三视图.解题思路:A .奥B .运C .圣D .火图248. - 思路分析：如图，共有7中等可能的涂法，只有 4种涂法能构成这个正方体的表面74展开图，所以P （能构成这个正方体的表面展开图）=-.7i 1■ 2 ■ 34 ■ ■ A ■■ ■[| :■ *: ；第8题图9. 一个几何体的三视图如图所示，这个几何体是 ______________口口—主（正）视图左视图第9题图 9. 圆柱 【解析】 本题考查了根据三视图推断几何体的形状•解题思路:主视图 矩形 左视图 矩形 圆柱 俯视图 圆10. 一个长方体的左视图、俯视图及相关数据如图所示，则其主视图的面积为10. 8【解析】 本题考查了根据左视图和俯视图的大小判 断主视图的大小.解题思路：【归纳总结】 主视图主要反映物体的长和高， 左视图主要反映物体的宽和高，俯视图主要反映物体的长和宽.11. 如图是由一些相同的小正方体构成的几何体的三视图，这些相同的小正方体的个数是第10题图左视图：宽3高2 俯视图：长4主视图：长4高2 S 主视图=4 2=8俯视图3A第11题图卧hI创h I【技巧点拨】本题考查了由若干个小正方体组成的几何体的三视图求组成该几何体的小正方体的个数，解题思路一般都在俯视图上操作，即先在俯视图中的各个小正方形处填上该处正方体叠加的个数，然后相加即得总数•12. 一位美术老师在课堂上进行立体模型素描教学时，把由圆锥与圆柱组成的几何体（如图所示，圆锥在圆柱上底面正中间放置）摆在讲桌上，请你在指定的方框内分别画出这个几何体的三视图（从正面、左面、上面看得到的视图）【易错提示】画俯视图时不要漏掉圆心的黑点13.如图是某几何体的展开图.（1）这个几何体的名称是_______________（2）画出这个几何体的三视图；13.思路分析：本题综合考查了几何体的表面展开图，三视图，圆柱的体积计算.（1）由表11. 5 思路分析：从主视图来看，从左往右数第一列有2个小正方形（说明上下有2层），因此俯视图中第一列的2个正方形中至少有一个要填 2 ;主视图的第二列、第三列都只有一个小正方形，因此俯视图的第二列、第三列均只能填1 （如图1、2、3所示，共有三种填法）再从左视图来看，从左往右数第一列有2个小正方形，说明几何体第二排中有两层的情况；第二列有1个小正方形，说明几何体第一排都是一层•因此只有图2符合题意，可知这个几何体由5个小正方块组成.左视图12.思路分析:20面展开图可知该几何体是圆柱；（2）圆柱的三视图分别是长方形，长方形，圆; （3）由展开图可知该圆柱底面圆的直径为 10，高为20，根据圆柱的体积计算公式可求得其体积解：（1）圆柱； （2）如图所示;第13题图2 2(3)体积为：n 2h = 3.14 520 =1570 .14. 在同一时刻的物高与水平地面上的影长成正比例•如图，小莉发现垂直地面的电线杆AB 的影子落在地面和土坡上，影长分别为 BC 和CD ，经测量得BC 20m , CD 8m , CD 与地面成30。
