环氧树脂浇注工艺方法之真空浇注工艺
环氧树脂干式变压器真空浇注
６ 结束语
全真空浇注的优点是配料的全过程都处于真空状态， 可以有效地把环氧树脂混合料中的空气抽出来，减少配 料中的气泡。
在掌握浇注工艺的技术上，对不同的产品和原材料 进行工艺上的改进，以使得浇注出来的环氧树脂产品，外 观美观，性能优越，使干式变压器整体产品性能达到客 户的需求。EM
在环氧树脂罐和固化剂罐中都存在有一个伞状螺 旋提升装置。在工作时，该螺旋提升装置将混合料提 升到脱气伞上，从伞面上向四周流下，此时混合料在 伞面上形成极薄材料层。混合料中的气体在伞面上会 以气泡形式挤到真空罐中，再被真空泵抽出罐外。过 程中，必须保持温度 ６０～６５ ℃范围内，并进行长时间 搅拌脱气。
４ 终混和浇注过程
根据需要浇注的线圈树脂定额及数量计算出所需混 合料的重量，适当放宽余量，按照 １∶１ 的质量比分别向 终混罐内打入环氧树脂料和固化剂料（已配好填料的）， 打开终混罐真空泵进行终混搅拌。
终混时间一般控制在 ３０ ｍｉｎ 左右，结束后静置 １０ ｍｉｎ 开始浇注，浇注过程为手动操作，人工控制流量 和流速（速度一般控制在 １．５～２ ｋｇ／ｍｉｎ，具体根据模具 的大小及结构来调节）。
一般情况下，必须至少连续脱气 １２ ｈ（该时长可根 据材料的多少和季节的变化进行相应调整），以尽可能多 地脱去材料中的水分和气体。在脱气的过程中，通过观 察窗要密切关注脱气罐内扇面上的混合料的粘度及气泡 的情况。
成 ，超 过 时 间 ，混 合 料 的 粘 度 会 快 速 增 大 ，直 接 影 响 绕组浇注的质量及设备的安全，浇注过程中要密切 跟踪出料口混合料的粘度、气泡和设备各仪表显示 的温度。
环氧树脂真空浇注设备技术方案---精品资料

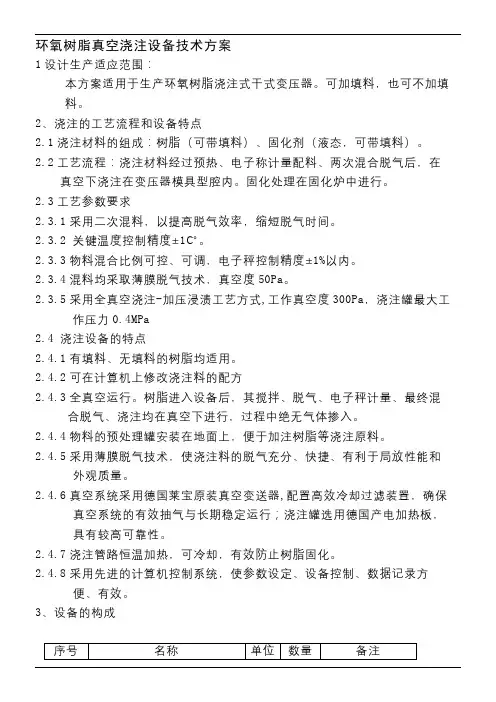

环氧树脂真空浇注设备技术方案1设计生产适应范围：本方案适用于生产环氧树脂浇注式干式变压器。
可加填料，也可不加填料。
2、浇注的工艺流程和设备特点2.1浇注材料的组成：树脂（可带填料）、固化剂（液态，可带填料）。
2.2工艺流程：浇注材料经过预热、电子称计量配料、两次混合脱气后，在真空下浇注在变压器模具型腔内。
固化处理在固化炉中进行。
2.3工艺参数要求2.3.1采用二次混料，以提高脱气效率，缩短脱气时间。
2.3.2 关键温度控制精度±1℃。
2.3.3物料混合比例可控、可调，电子秤控制精度±1%以内。
2.3.4混料均采取薄膜脱气技术，真空度50Pa。
2.3.5采用全真空浇注-加压浸渍工艺方式,工作真空度300Pa，浇注罐最大工作压力0.4MPa2.4 浇注设备的特点2.4.1有填料、无填料的树脂均适用。
2.4.2可在计算机上修改浇注料的配方2.4.3全真空运行。
树脂进入设备后，其搅拌、脱气、电子秤计量、最终混合脱气、浇注均在真空下进行，过程中绝无气体掺入。
2.4.4物料的预处理罐安装在地面上，便于加注树脂等浇注原料。
2.4.5采用薄膜脱气技术，使浇注料的脱气充分、快捷、有利于局放性能和外观质量。
2.4.6真空系统采用德国莱宝原装真空变送器,配置高效冷却过滤装置，确保真空系统的有效抽气与长期稳定运行；浇注罐选用德国产电加热板，具有较高可靠性。
2.4.7浇注管路恒温加热，可冷却，有效防止树脂固化。
2.4.8采用先进的计算机控制系统，使参数设定、设备控制、数据记录方便、有效。
3、设备的构成序号名称单位数量备注1 真空-压力浇注罐系统套 1 Φ2400×L30002 最终混料脱气系统套 1 200L3 树脂—填料混料脱气系统套 1 200L4 固化剂—填料混料脱气系统套 1 200L5 填料加料系统套 16 电子秤系统套 2 机械电子式7 真空系统套 2 浇注/混料8 加热系统套 19 气动/加压系统套 110 冷却水系统套 111 控制和测量系统套 112 密封、备件套 113 钢架一套（买方自备）套 14、设备各部分的规格、型号及主要技术参数4.1卧式真空-压力浇注罐系统（手动开门，保证轻便）4.1.1卧式罐内壁尺寸：Φ2400×30004.1.2空载极限真空度： 30Pa4.1.3空载泄露率： 50 Pa.L/S4.1.4最大工作压力 0.4MPa4.1.5工作温度： 70-100℃4.1.6大罐采用96块0.5KW加热板加热，常温升至工作温度：45分钟4.1.7罐体外表面温度：环境温度+20℃4.1.8采用进口形式照明观察装置： 6套4.1.9法兰连接DN16真空浇注口： 12个4.1.10自动测控温装置： 3套4.1.11罐口异型密封结构： 1套4.1.12罐门电动旋转机构（含轨道）1套4.1.13手动罐门锁紧机构 1套4.1.14压力安全连锁保护机构 1套4.1.15罐内循环风扇 1台4.1.16岩棉保温，0.5mm厚不锈钢薄板铠装处理。
环氧树脂真空浇注工艺探索

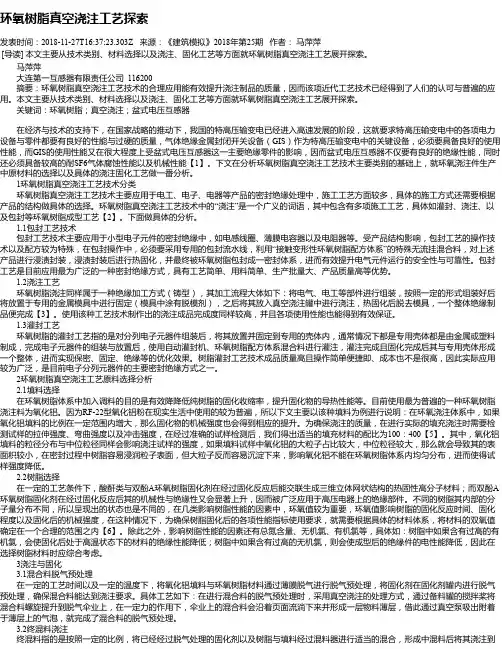

环氧树脂真空浇注工艺探索发表时间：2018-11-27T16:37:23.303Z 来源：《建筑模拟》2018年第25期作者：马萍萍[导读] 本文主要从技术类别、材料选择以及浇注、固化工艺等方面就环氧树脂真空浇注工艺展开探索。
马萍萍大连第一互感器有限责任公司 116200摘要：环氧树脂真空浇注工艺技术的合理应用能有效提升浇注制品的质量，因而该项近代工艺技术已经得到了人们的认可与普遍的应用。
本文主要从技术类别、材料选择以及浇注、固化工艺等方面就环氧树脂真空浇注工艺展开探索。
关键词：环氧树脂；真空浇注；盆式电压互感器在经济与技术的支持下，在国家战略的推动下，我国的特高压输变电已经进入高速发展的阶段，这就要求特高压输变电中的各项电力设备与零件都要有良好的性能与过硬的质量，气体绝缘金属封闭开关设备（GIS）作为特高压输变电中的关键设备，必须要具备良好的使用性能，而GIS的使用性能又在很大程度上受盆式电压互感器这一主要绝缘零件的影响，因而盆式电压互感器不仅要有良好的绝缘性能，同时还必须具备较高的耐SF6气体腐蚀性能以及机械性能【1】。
下文在分析环氧树脂真空浇注工艺技术主要类别的基础上，就环氧浇注件生产中原材料的选择以及具体的浇注固化工艺做一番分析。
1环氧树脂真空浇注工艺技术分类环氧树脂真空浇注工艺技术主要应用于电工、电子、电器等产品的密封绝缘处理中，施工工艺方面较多，具体的施工方式还需要根据产品的结构做具体的选择。
环氧树脂真空浇注工艺技术中的“浇注”是一个广义的词语，其中包含有多项施工工艺，具体如灌封、浇注、以及包封等环氧树脂成型工艺【2】。
下面做具体的分析。
1.1包封工艺技术包封工艺技术主要应用于小型电子元件的密封绝缘中，如电感线圈、薄膜电容器以及电阻器等。
受产品结构影响，包封工艺的操作技术以及配方较为特殊，在包封操作中，必须要采用专用的包封流水线，利用“接触变形性环氧树脂配方体系”的特殊无流挂混合料，对上述产品进行浸渍封装，浸渍封装后进行热固化，并最终被环氧树脂包封成一密封体系，进而有效提升电气元件运行的安全性与可靠性。
环氧树脂干式变压器真空浇注
环氧树脂
填料
颜料
固化剂
填料
环氧树脂混合料
固化剂混合料
终混
浇注
固化
表面处理
随炉降温
拆模
图 １ 浇注工艺流程图
１ 配料
我公司浇注材料采用进口的双组分环氧树脂材料， 配料过程分为环氧树脂配料和固化剂配料。
环氧树脂配料是将环氧树脂一定量吸入配料罐（低 真空、预混料罐）。搅拌加热到 ５０ ℃时，其流动性达到 最佳状态，按照一定配比加入填料及颜料，保持真空度 ２ ０ ～３ ０ ｍ ｂ ａ ｒ ，当混和料被搅拌均匀，没有大量泡沫并 且温度处于 ５０～６０ ℃时，可将料送入环氧树脂罐进行 薄膜脱气。
整个过程尽可能做到低粘度，高真空，慢浇注，而 慢浇注又易导致混合料的粘度增大，这就需要操作人员 进行长期的实际观察及经验总结。
浇注完成后，必须迅速将浇注件推入固化炉中进行 固化，尽量减少在低温环境中停留的时间，避免由于模 具温度下降，影响材料在模具内的流动性化温度－时间 曲线进行加热固化。过程中，需保证固化炉内温度均匀。 固化温度－时间曲线如图 ２ 所示。
一般情况下，必须至少连续脱气 １２ ｈ（该时长可根 据材料的多少和季节的变化进行相应调整），以尽可能多 地脱去材料中的水分和气体。在脱气的过程中，通过观 察窗要密切关注脱气罐内扇面上的混合料的粘度及气泡 的情况。
成 ，超 过 时 间 ，混 合 料 的 粘 度 会 快 速 增 大 ，直 接 影 响 绕组浇注的质量及设备的安全，浇注过程中要密切 跟踪出料口混合料的粘度、气泡和设备各仪表显示 的温度。
浇注时间和终混、静置时间必须控制在 ２ ｈ 内完
温度／℃（ ／ｍｉｎ升温 ）
１３０
关闭加热，快
速拆模，炉内
慢速降温
HEXION环氧树脂浇注工艺
HEXION环氧树脂浇注工艺,1，浇注体的配方：环氧树脂EPIKOTE 1800 100份固化剂EPIKURE 2100 100份增韧剂HELOXY 200 10份促进剂EPICURE 100 0.1份色浆EPIKOTE 1100 3份填料硅微粉379份2，浇注前的准备工作2.1硅微粉的干燥处理最好在130-150度6H干燥处理，使用前在70-90度100-200pa条件真空干燥处理30分钟待用。
2.2模具处理2.2.1新模具的处理：将浇注模具的内壁涂刷脱模剂，并180-200度6H干燥处理。
待降温40度后按上述方法进行第2遍处理。
2.2.2旧模具的处理：将浇注模具的内壁涂刷脱模剂，并在150度6H干燥处理2.3，浇注体系确定后，要在终混的温度下进行成型时间的试验确定物料混合后的使用时间。
2.4，检查浇注设备是否完好，绕组是否符合图纸。
2.5，预浇注线圈干燥处理：80-100度8-10H. 真空度100-200pa2．6，浇注罐的预热处理：75度1-2H,真空度200-300pa2.7，在浇注前2H将变压器线圈送入真空浇注罐中，预热1-2H。
3，浇注工艺3．1将环氧树脂、增韧剂和色浆按比例的量加到甲罐中进行脱水脱气处理，温度75度，真空度100pa（推荐工艺200-300pa）时间1H，然后加入188.5份的硅微粉继续抽空1-2H直至表面无气泡为止。
3.2将固化剂、促进剂加到乙罐中，同样进行脱水脱气处理，温度65度，真空度100pa时间1H,然后加入188.5份的硅微粉继续抽空1-2H，直至表面无气泡为止。
3.3将甲乙两罐的树脂和固化剂注入混料罐中（静态或动态混料罐），温度70度，真空度100pa,时间约40分钟，3.4浇注，浇注罐的温度在75度左右，真空度比混料罐高800-1000pa,由阀门的大小来控制浇注的速度，一般在30-40分钟浇注完（浇注的速度一般控制在1-5升/分）浇注完成后，抽真空100-500pa,30min。
环氧树脂真空浇注工艺研究
环氧树脂真空浇注工艺研究作者：常晓靓李思慧来源：《山东工业技术》2016年第09期摘要：本文主要讲述环氧树脂真空浇注原材料的选择及其配比，以及盆式绝缘子浇注和固化相关工艺流程。
关键词：盆式绝缘子；环氧树脂；真空浇注DOI：10.16640/ki.37-1222/t.2016.09.0071 概述随着我国“发展特高压输电、优化电力布局”战略的不断实施，以及国网公司“四交四直”、“五交八直”工程的不断推进，标志着我国特高压输变电已进入高速发展的阶段，具有广阔的发展前景。
气体绝缘金属封闭开关设备（GIS）是特高压输电中的关键设备，盆式绝缘子是GIS 中重要的绝缘零件。
盆式绝缘子不仅要有优良的绝缘性能，也要有较高的机械性能和耐SF6气体腐蚀等性能。
本文就环氧浇注件生产中原材料的配比选择，和浇注固化工艺流程进行探讨。
2 原材料的选择（1）树脂及固化剂的选择。
双酚A环氧树脂与酸酐类固化剂在一定工艺条件下，进行固化反应交联生成三维立体网状结构的热固性高分子材料。
双酚A环氧树脂固化后有着较强的机械性能和优异的绝缘性能，因此广泛的应用于高压电器上的绝缘部件。
不同的树脂由于分子量分布的不同而呈现不同的状态，本文选用HE-411型号树脂在常温下为固态。
环氧值是环氧树脂的重要性能指标之一，其影响着树脂的固化程度、固化反应时间以及固化后的机械强度，因此根据所选材料体系的不同，将环氧值控制到一个适合的范围内。
另一方面环氧树脂主要指标机氯、无机氯以及总氯含量，若树脂中有机氯的含量过高，则会导致树脂固化后在高温状态绝缘性能降低；若环氧树脂中无机氯含量过多，则会影响成型后绝缘件的电性能；若环氧树脂内氯离子等杂质成分超标，对环氧树脂固化反应有促进的作用，会使树脂混合料的凝胶时间缩短，对整个固化过程造成了影响，严重的会增加整个浇注件的内应力。
配合环氧树脂用固化剂有多种，例如胺类固化剂、酸酐类固化剂等，不同的体系的固化产物性能有所不同，主要表现在机械强度、绝缘性能及Tg上，电气用环氧树脂多采用酸酐类固化剂，其主要性能指标是酸值和酐基含量等。
环氧树脂浇注成型工艺
环氧树脂浇注成型工艺目前随着我国支柱产业之一———电力工业的飞速发展，发电行业的设备不断更新，一方面向大电流、高电压产品发展；另一方面对输变压设备也要求超高压、大容量、小型化和免维修；因此，对绝缘要求更高。
这使得环氧树脂绝缘结构和密封工艺在绝缘子、绝缘电器、变压器中得到广泛的应用。
１环氧树脂浇注原理与真空浇注工艺１．１环氧树脂浇注原理环氧树脂浇注是将环氧树脂、固化剂和其他配合料浇注到设定的模具内，由热固性流体交联固化成热固性制品的过程。
由于环氧树脂浇注产品集优良的电性能和力学性能于一体，因此，环氧树脂浇注在电器工业中得到了广泛的应用。
１．２真空浇注工艺高压开关用环氧树脂浇注绝缘制品要求外观完美，尺寸稳定，机、电、热性能满足产品要求。
目前普遍采用真空浇注成型技术。
其要点就是去除浇注制品内部和表面的气隙和气泡，减少内部应力，防止产生裂纹等。
为了达到这一目的，必须选用合适的浇注材料，使用适宜的真空浇注设备，严格控制原材料的预处理、混料、浇注和固化条件。
环氧树脂真空浇注成型工艺流程，如图１所示。
２真空浇注成型工艺关键技术（１）原材料的预处理原材料预处理是在一定温度下加热至一定时间，并经过真空处理以脱除原材料中吸附的水分、气体及低分子挥发物，达到脱气脱水的效果。
（２）混料混料的目的是使环氧树脂、填料、固化剂等混合均匀，便于进行化学反应。
混料分一次和二次混料。
树脂和填料混合称一次混料，在一次混料中加入固化剂成为二次混料。
一次混料是使填料被树脂充分浸润。
因为环氧树脂与酸酐固化剂的反应是放热反应，填料是导热性好的材料，它能将反应释放的热量向外传导而不积集，使浇注物内应力均匀分布而不产生缩痕。
二次混料时间要确保固化剂混合均匀，其温度、真空度的参数也很重要。
温度过高，将使混合料黏度迅速增加，影响脱气浇注工序；真空度用以保证混合料的脱气、脱水，但不能导致固化剂的气化，所以真空度要恰当。
（３）浇注浇注是将组装好并预热到一定温度的模具放入真空浇注罐中或在真空浇注罐内预热，模具温度略高于混合料的温度，浇注罐抽真空度到１３３０Ｐａ以下，维持一定温度［１］，最后将混合均匀的物料浇入模具内；浇注完成后要继续抽真空一段时间，以去除浇注件内所形成的气泡，即可关闭真空，打开浇注罐，将模具送入固化炉进行固化。
环氧树脂浇注工艺
环氧树脂浇注工艺环氧树脂浇注工艺1 线圈枯燥。
1.1将装配好浇注模具的线圈均匀放置在专用小车上，推入烘炉。
1.2烘炉加热：温度105℃，保温时间6小时。
1.3 将预加热过的线圈用小车推入真空浇注罐。
1.4 将各浇注分接管的软管适当分布放在线圈的上端〔局放要求高时不适合此法〕，高压线圈要求放在面板处，绑紧固定。
1.5 浇注罐加热设置为80℃，模具70℃。
值〔3000Pa〕再启动罗茨泵，继续抽真空至100~300 Pa，在该真空下保持1~2小时。
2 单组分备料。
将A/B组分别放入烘箱中预热，设置温度在70℃，时间以浇注料实际温度到达设定的温度为准，一般2小时以上，以利于浇注料抽取。
3 混合料备料。
3.1 混合料罐加热，温度设置60℃。
3.2 按生产需要用量，将环氧树脂和固化剂按重量比例抽入到混合料罐，次序为先抽A料，再抽B料。
3.3 启动混合料罐搅拌电机。
3.4 开启备料真空系统，真空控制在100~200 Pa。
混合料重量少于200 kg，抽真空搅拌时间控制在1~1.5小时。
混合料重量大于200 kg，抽真空搅拌时间控制在1.5~2小时。
4 线圈浇注。
4.1 确保线圈枯燥及混合料脱气完成后，才可对线圈进行浇注。
4.2翻开气动下料阀，再分别翻开相应手动浇注阀，对各线圈进行浇注，树脂浇注高度，以略高于模具溢流口为宜。
4.3 浇注时间视线圈大小而定，从开始进料到线圈注满，时间控制在1小时。
小容量线圈，导线之间间隙小，树脂难渗透，浇注时可分段下料。
大容量线圈可连续下料，但要控制下料速度。
4.4 浇注过程，注意观察各线圈模具的密封情况。
如出现模具泄漏，该线圈要暂停浇注。
4.5 全部线圈注满后，继续抽真空，静置20分钟再破去浇注罐真空。
然后充气加压到2公斤，观察各线圈树脂面下降情况。
对树脂下降到低于模具溢流口的线圈进行补注树脂〔视情况看是否再抽真空〕。
翻开浇注罐门，将小车拉出罐外。
5 管道清洗。
环氧树脂浇注工艺方法之真空浇注工艺
环氧树脂浇注工艺方法之真空浇注工艺(总9页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March环氧树脂浇注工艺方法之真空浇注工艺时间:2009-10-29来源: 作者:耐磨陶瓷胶真空浇注工艺是目前环氧树脂浇注中应用最为广泛、工艺条件最为成熟的工乙方法。
对于一件环氧树脂浇注的电器绝缘制品，它要求外观完美、尺寸稳定、力学年耍：—电性能合格。
它的这些性能取决于制件本身的设计、模具的质量、浇注用材料的选择、浇注工艺条件的控制等各个方面。
环氧树脂真空浇注的技术要点就是尽可能减少浇注制品中的气隙和气泡。
为了达到这一目的，在原料的预处理、混料、浇注等各个工序都需要控制好真空皮、温度及工序时间。
环氧树脂浇注及浇注材料时间:2009-10-29来源: 作者:耐磨陶瓷胶环氧树脂浇注是将环氧树脂、固化剂和其他配合料浇注到设定的模具内，由热塑性流体交联固化成热卧性制品的过程。
由于环氧树脂浇注产品集优良的电性能和力学性能于一体，因此环氧树脂浇注在电器工业中得到了广泛的应用和决速的发展。
环氧树脂浇注的工艺方法，从不同的工艺条件去理解有不同的区分方法。
从物料进入模具的方式来区分可分为浇注和压注。
浇注指物料自流进入模具。
它又分常压浇注和真空浇注。
压注指物料在外界压力下进入模具，并且为了强制补缩，在物料固化过程中，仍保持着一定的外压，它由过去的简单加压凝胶法发展成现在成熟的自动压力凝胶法。
从物料固化温度来区分可分为常温浇注法和高温浇注法。
选用常温或高温浇注法由浇注材料的本身性质所决定的，其根本区别是浇注材料固化过程中所必需的温度条件。
从物料固化的速度来区分可分为普通固化法和快速固化法。
物料进入模具至拆模所需的时间为初固化时间，普通固化法需几个甚至十几个小时，快速固化法只需十几分钟至几十分钟。
环氧树脂在电子电器领域的应用时间:2009-10-29来源: 作者:耐磨陶瓷胶环氧树脂的介电性能、力学性能、粘接性能、耐腐蚀性能优异，固化收缩率和线胀系数小，尺寸稳定性好，工艺性好，综合性能极佳，更由于环氧材料配方设计的灵活性和多样性，使得能够获得几乎能适应各种专门性能要求的环氧材料，从而使它在电子电器领域得到广泛的应用。
环氧树脂真空浇注技术
环氧树脂真空浇注技术环氧树脂真空浇注技术环氧树脂真空浇注技术【1】摘要介绍了当前应用较为广泛的环氧树脂真空浇注技术特点。
关键词环氧树脂;真空浇注;绝缘子浇注技术SF6封闭式组合电器的特征是把整个变电站的主要设备(除变压器外)几乎全部封闭在一个接地的金属外壳内，壳体内充以SF6气体，以保证相间和对地绝缘。
它和常规的敞开式变电站相比，具有体积小，运行安全，使用可靠(受环境条件影响小)，维修方便，免维护周期长及占地面积少等优点。
为大中城市人口稠密的变电站、山区大型水电站、大型钢厂、矿区以及地下变电站的建设或改造，提供了有利条件。
得益于SF6封闭式组合电器(以下简称GIS)的特点(尤其是小型化特点)，20世纪60年代末第一台分相式GIS问世以来，GIS的发展速度突飞猛。
而GIS中的绝缘件，包括盆式绝缘子、绝缘拉杆以及接线座等，也随着GIS设备的广泛应用得到长足的发展。
这些绝缘件通常以环氧树脂为主要原料，浇注成型。
盆式绝缘子是这些绝缘件中极其重要的组件之一，其在GIS设备中具有机械支撑、高压绝缘和隔离两侧气体的综合作用，此外，还承受SF6气体在电弧、电晕和高热量作用下分解出的活性物质的腐蚀。
因此，盆式绝缘子就成为GIS设备中举足轻重、事关成败的关键件了。
国内外研制GIS的厂家、公司，无一例外的对它进行了大量的系统的基础理论和实验研究。
绝缘子浇注技术理所当然的成了生产的关键。
1 现有浇注技术特点目前，使用最广泛的浇注设备均配有环氧树脂熔融、固化剂熔化、填料干燥、材料混合、真空浇注等装置，并配有高真空机组，整个浇注系统由先进的控制系统进行控制，且均具有以下特点：1)各种原料从送料、预热、计量、输送、混合到浇注完成，都在封闭的系统中运行。
从原料加入浇注设备后，就进入与外界隔绝状态，避免二次污染;全过程保持真空状态，在输送过程中减少原料与空气接触;并尽量避免操作人员与生产过程中的原料接触，以减少对操作环境污染。
2)各加热部分采用油循环或电加热，通过控制系统，加温速度快，温度均匀性均保持在相当高的精度。
环氧树脂真空浇注工艺技术
(Static Mixers)一种的高效混合设备通过固定在管内的混合单元内件，使进入二股混合料产生流体的切割、剪切、旋转和重新混合；达到混合料之间良好分散和充分混合的目的，得到均质浇注料。
环氧树脂混合料静态混合的主要技术特点：静态混合罐混料过程精确可控，混料时间短、混合料新鲜，流动性能优越，提高了环氧树脂浇注料对线圈和嵌件的浸润性，能最大程度保证混合材料的低粘度和活性，解决了动态机械搅拌混料因长时间搅拌、抽真空而导致的凝胶时间缩短、粘度增高的问题。
同时，可根据生产量随时混料，缩短周期，提高效率，杜绝动态搅拌混料方式每次浇注都会产生余料的痼疾，节约材料。
对于二组份粘度较大或混合比例差距过大的混合料，上述二种混合器很难在短时间内达到混合的目的，为此，可选择动态混合器进行强制、快速的混合，以增强混合效果。
见图二十一环氧树脂-酸酐配方体系的固化过程——温度-密度变化曲线图二十一图二十一图二十一图二十一六，电工浇注用环氧树脂真空浇注技术工艺链中应加以重视的几个要点环氧树脂浇注料固化成型后，浇注绝缘部件外观光洁无裂缝、无气泡，但是，浇注的绝缘部件（如：电流电压互感器、干式变压器等）却产生了“局部放电”超标现象。
高压电器产生“局部放电”超标现象是与产品结构设计、绝缘材料互配、环氧树脂浇注料和浇注工艺技术有关；在此，我们只对与环氧树脂浇注料和浇注工艺有关的五大要素进行分析探讨：1，微量杂质：主要由配方组分材料（环氧树脂、固化剂、增韧剂、硅微粉）内存在的低分子挥发物，水份和微量金属氧化物等；混料设备及输料管道内有污染物；生产现场粉尘环境污染；操作人为因素和被封装部件表面有油污等；2，微裂纹：这类裂纹发生在浇注件的深层，特别是环氧树脂与部件之间界面上存在的微裂纹；线状”裂纹，是环氧树脂固化物内应力泄放而造成的开裂。
这种类型的开裂条纹，容易发生的几个部位：①环氧树脂浇注层厚薄不均匀处，没有过渡区域；②环氧树脂浇注层有尖锐角或直角处（与浇注模具设计有关）；③与金属嵌件接触处，特别是金属嵌件有尖锐角或直角而没有倒园角处；④与金属接触处的环氧树脂层较薄等。
环氧树脂浇注成型工艺
环氧树脂浇注成型工艺目前随着我国支柱产业之一———电力工业的飞速发展，发电行业的设备不断更新，一方面向大电流、高电压产品发展；另一方面对输变压设备也要求超高压、大容量、小型化和免维修；因此，对绝缘要求更高。
这使得环氧树脂绝缘结构和密封工艺在绝缘子、绝缘电器、变压器中得到广泛的应用。
１环氧树脂浇注原理与真空浇注工艺１．１环氧树脂浇注原理环氧树脂浇注是将环氧树脂、固化剂和其他配合料浇注到设定的模具内，由热固性流体交联固化成热固性制品的过程。
由于环氧树脂浇注产品集优良的电性能和力学性能于一体，因此，环氧树脂浇注在电器工业中得到了广泛的应用。
１．２真空浇注工艺高压开关用环氧树脂浇注绝缘制品要求外观完美，尺寸稳定，机、电、热性能满足产品要求。
目前普遍采用真空浇注成型技术。
其要点就是去除浇注制品内部和表面的气隙和气泡，减少内部应力，防止产生裂纹等。
为了达到这一目的，必须选用合适的浇注材料，使用适宜的真空浇注设备，严格控制原材料的预处理、混料、浇注和固化条件。
环氧树脂真空浇注成型工艺流程，如图１所示。
２真空浇注成型工艺关键技术（１）原材料的预处理原材料预处理是在一定温度下加热至一定时间，并经过真空处理以脱除原材料中吸附的水分、气体及低分子挥发物，达到脱气脱水的效果。
（２）混料混料的目的是使环氧树脂、填料、固化剂等混合均匀，便于进行化学反应。
混料分一次和二次混料。
树脂和填料混合称一次混料，在一次混料中加入固化剂成为二次混料。
一次混料是使填料被树脂充分浸润。
因为环氧树脂与酸酐固化剂的反应是放热反应，填料是导热性好的材料，它能将反应释放的热量向外传导而不积集，使浇注物内应力均匀分布而不产生缩痕。
二次混料时间要确保固化剂混合均匀，其温度、真空度的参数也很重要。
温度过高，将使混合料黏度迅速增加，影响脱气浇注工序；真空度用以保证混合料的脱气、脱水，但不能导致固化剂的气化，所以真空度要恰当。
（３）浇注浇注是将组装好并预热到一定温度的模具放入真空浇注罐中或在真空浇注罐内预热，模具温度略高于混合料的温度，浇注罐抽真空度到１３３０Ｐａ以下，维持一定温度［１］，最后将混合均匀的物料浇入模具内；浇注完成后要继续抽真空一段时间，以去除浇注件内所形成的气泡，即可关闭真空，打开浇注罐，将模具送入固化炉进行固化。
微电机环氧树脂真空浇注工艺过程及注意事项
微电机环氧树脂真空浇注工艺过程及注意事项微电机环氧树脂真空浇注工艺是一种常用的封装方式，具有优异的性能和可靠性，但在操作过程中需要注意一些细节问题。
首先，准备工作要做好。
包括环氧树脂、硬化剂、填充材料、真空设备等。
环氧树脂选择要考虑其耐高温、耐腐蚀、粘度等因素；硬化剂的配比要准确，否则会影响固化速度和性能；填充材料要选择与环氧树脂相容性良好的材料。
其次，要注意真空设备的选择和使用。
真空泵的性能对于环氧树脂浇注的质量和效率有很大影响，应选择性能稳定、抽真空速度快的设备，并且进行适当维护和保养。
在使用过程中，要注意操作规程，保持设备清洁干燥，避免污染环氧树脂。
最后，环氧树脂浇注过程中也需要注意一些技巧。
如要控制浇注速度和浇注量，避免气泡和缺陷的产生；要注意环氧树脂在浇注过程中的温度控制，避免过热或过冷导致固化不良；在浇注后的固化过程中，要注意温度、湿度等条件的控制，以保证环氧树脂的性能和可靠性。
总之，微电机环氧树脂真空浇注工艺需要严格控制各个环节，注意细节问题，才能保证浇注质量和产品性能。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
环氧树脂浇注工艺方法之真空浇注工艺时间:2009-10-29来源: 作者:耐磨陶瓷胶真空浇注工艺是目前环氧树脂浇注中应用最为广泛、工艺条件最为成熟的工乙方法。
对于一件环氧树脂浇注的电器绝缘制品，它要求外观完美、尺寸稳定、力学年耍：—电性能合格。
它的这些性能取决于制件本身的设计、模具的质量、浇注用材料的选择、浇注工艺条件的控制等各个方面。
环氧树脂真空浇注的技术要点就是尽可能减少浇注制品中的气隙和气泡。
为了达到这一目的，在原料的预处理、混料、浇注等各个工序都需要控制好真空皮、温度及工序时间。
环氧树脂浇注及浇注材料时间:2009-10-29来源: 作者:耐磨陶瓷胶环氧树脂浇注是将环氧树脂、固化剂和其他配合料浇注到设定的模具内，由热塑性流体交联固化成热卧性制品的过程。
由于环氧树脂浇注产品集优良的电性能和力学性能于一体，因此环氧树脂浇注在电器工业中得到了广泛的应用和决速的发展。
环氧树脂浇注的工艺方法，从不同的工艺条件去理解有不同的区分方法。
从物料进入模具的方式来区分可分为浇注和压注。
浇注指物料自流进入模具。
它又分常压浇注和真空浇注。
压注指物料在外界压力下进入模具，并且为了强制补缩，在物料固化过程中，仍保持着一定的外压，它由过去的简单加压凝胶法发展成现在成熟的自动压力凝胶法。
从物料固化温度来区分可分为常温浇注法和高温浇注法。
选用常温或高温浇注法由浇注材料的本身性质所决定的，其根本区别是浇注材料固化过程中所必需的温度条件。
从物料固化的速度来区分可分为普通固化法和快速固化法。
物料进入模具至拆模所需的时间为初固化时间，普通固化法需几个甚至十几个小时，快速固化法只需十几分钟至几十分钟。
环氧树脂在电子电器领域的应用时间:2009-10-29来源: 作者:耐磨陶瓷胶环氧树脂的介电性能、力学性能、粘接性能、耐腐蚀性能优异，固化收缩率和线胀系数小，尺寸稳定性好，工艺性好，综合性能极佳，更由于环氧材料配方设计的灵活性和多样性，使得能够获得几乎能适应各种专门性能要求的环氧材料，从而使它在电子电器领域得到广泛的应用。
并且其增长势头很猛。
尤其在日本发展极快。
以1998年世界主要消费环氧树脂的国家及地区，用于电子电器领域的环氧树脂占各国或地区环氧树脂总消费量的比例来看：日本为40％，西欧为24％，美国为19％。
而我国只占13%。
随着我国四大支柱产业之一-电子工业的飞速发展，预计环氧树脂在此领域中的应用必将会有大幅度的增长。
环氧树脂在电子电器领域中的应用主要有：电力互感器、变压器、绝缘子等电器的浇注材料，电子器件的灌封材料，集成电路和半导体元件的塑封材料，线路板和覆铜板材料，电子电器的绝缘涂料，绝缘胶粘剂，高压绝缘子芯棒、高电压大电流开关中的绝缘零部件等绝缘结构材料等。
后三类环氧材料将下面章节介绍中一一介绍。
环氧树脂电子电器封装及绝缘材料的发展方向主要是：提高材料的耐热性、介电性和阻燃性，降低吸水率、收缩率和内应力。
改进的主要途径是：合成新型环氧树脂和固化剂；原材料的高纯度化；环氧树脂的改性，包括增韧、增柔、填充、增强、共混等；开发无溴阻燃体系；改进成型工艺方法、设备和技术。
环氧树脂浇注工艺方法之自动压力凝胶工艺时间:2009-10-29来源: 作者:耐磨陶瓷胶自动压力凝胶工艺是20世纪70年代初由瑞士CIB入Ctigy公司开发的技术。
因为这种工艺类似于热塑性塑料注射成型的工艺方法，因此也称其为压力注射工艺。
它的最为显著的优点是大大提高了浇注工效。
可以说自动压力凝胶技术的开发成功及在工业上的大量应用，是真空浇注由间歇、手工操作向自动化生产发展的一场革命，它和真空浇注的主要区别在于：1)浇注材料是在外界压力下通过管道由注入口注入模具。
2)物料的混料处理温度低，模具温度高。
3)物料进人模具后，固化速度快，通常为十几分钟至几十分钟。
4)模具固定在液压机上，模具加热由模具或模具固定板上的电热器提供。
5)模具的合拆由液压机上的模具固定板移动来完成。
自动压力凝胶工艺的特点：模具利用率高，生产周期短，劳动效率高；模具装卸过程中损伤程度低，模具使用寿命长；自动化程度高，操作人员劳动强度轻；制品成型性好，产品质量有所提高。
环氧树脂浇注工艺方法时间:2009-10-29来源: 作者:耐磨陶瓷胶(1)真空浇注工艺真空浇注工艺是目前环氧树脂浇注中应用最为广泛、工艺条件最为成熟的工乙方法。
对于一件环氧树脂浇注的电器绝缘制品，它要求外观完美、尺寸稳定、力学年耍：—电性能合格。
它的这些性能取决于制件本身的设计、模具的质量、浇注用材料的选择、浇注工艺条件的控制等各个方面。
环氧树脂真空浇注的技术要点就是尽可能减少浇注制品中的气隙和气泡。
为了达到这一目的，在原料的预处理、混料、浇注等各个工序都需要控制好真空皮、温度及工序时间。
(2)自动压力凝胶工艺自动压力凝胶工艺是20世纪70年代初由瑞士CIB入Ctigy公司开发的技术。
因为这种工艺类似于热塑性塑料注射成型的工艺方法，因此也称其为压力注射工艺。
它的最为显著的优点是大大提高了浇注工效。
可以说自动压力凝胶技术的开发成功及在工业上的大量应用，是真空浇注由间歇、手工操作向自动化生产发展的一场革命，它和真空浇注的主要区别在于：1)浇注材料是在外界压力下通过管道由注入口注入模具。
2)物料的混料处理温度低，模具温度高。
3)物料进人模具后，固化速度快，通常为十几分钟至几十分钟。
4)模具固定在液压机上，模具加热由模具或模具固定板上的电热器提供。
5)模具的合拆由液压机上的模具固定板移动来完成。
自动压力凝胶工艺的特点：模具利用率高，生产周期短，劳动效率高；模具装卸过程中损伤程度低，模具使用寿命长；自动化程度高，操作人员劳动强度轻；制品成型性好，产品质量有所提高。
环氧树脂的灌封及灌封材料时间:2009-10-29来源: 作者:耐磨陶瓷胶(1)灌封料的用途灌封是环氧树脂的一个重要应用领域。
已广泛地用于电子器件制造业，是电子工业不可缺少的重要绝缘材料。
灌封，就是将液态环氧树脂复合物用机械或手工方式灌入装有电子元件、线路的器件内，在常温或加热条件下固化成为性能优异的热因性高分子绝缘材料。
它的作用是：强化电子器件的整体性，提高对外来冲击、震动的抵抗力；提高内部元件、线路间绝缘，有利于器件小型化、轻量化；避免元件、线路直接暴露，改善器件的防水、防潮性能。
(2)灌封料的分类环氧灌封料应用范围广，技术要求千差万别，品种繁多。
从固化条件上分，有常温固化和加热固化两类。
从剂型上分，有双组分和单组分两类。
多组分剂型，由于使用不方便，做为商品不多见。
常温固化环氧灌封料一般为双组分，灌封后不需加热即可固化，对设备要求不高，使用方便。
缺点是复合物作业教度大，浸渗性差，适用期短，难以实现自动化生产，且固化物耐热性和电性能不很高。
一般多用于低压电子器件灌封或不宜加热固化的场合使用。
(3)灌封料的术要求加热固化双组分环氧灌封料，是用量最大、用途最广的品种。
其特点是复合物作业教度小，工艺性好，适用期长，浸渗性好，固化物综合性能优异，适于高压电子器件自动生产线使用。
单组分环氧灌封料，是近年国外发展的新品种，需加热固化。
与双组分加热固化灌封料相比，突出的优点是所需灌封设备简单，使用方便，灌封产品的质量对设备及工艺的依赖性小。
不足之外是成本较高，材料贮存条件要求严格，所用环氧灌封料应满足如下要求：1)性能好，适用期长，适合大批量自动生产线作业。
2)教度小，浸渗性强，可充满元件和线间。
3)灌封和固化过程中，填充剂等粉体组分沉降小，不分层。
4)固化放热峰低，固化收缩小。
5)固化物电气性能和力学性能优异，耐热性好，对多种材料有良好的粘接性，吸水性和线膨胀系数小。
6)某些场合还要求灌封料具有难燃、耐候、导热、耐高低温交变等性能。
近年，随电子工业迅猛发展，我国已拥有一支优秀的环氧灌封料研究、开发队伍，专业生产厂家规模不断壮大，产品商品化程度明显提高，初步形成了门类品种较为齐全的新兴产业。
环氧灌封料的用途时间:2009-10-29来源: 作者:耐磨陶瓷胶灌封是环氧树脂的一个重要应用领域。
已广泛地用于电子器件制造业，是电子工业不可缺少的重要绝缘材料。
灌封，就是将液态环氧树脂复合物用机械或手工方式灌入装有电子元件、线路的器件内，在常温或加热条件下固化成为性能优异的热因性高分子绝缘材料。
它的作用是：强化电子器件的整体性，提高对外来冲击、震动的抵抗力；提高内部元件、线路间绝缘，有利于器件小型化、轻量化；避免元件、线路直接暴露，改善器件的防水、防潮性能什么是灌封时间:2009-10-29来源: 作者:耐磨陶瓷胶灌封，就是将液态环氧树脂复合物用机械或手工方式灌入装有电子元件、线路的器件内，在常温或加热条件下固化成为性能优异的热因性高分子绝缘材料。
它的作用是：强化电子器件的整体性，提高对外来冲击、震动的抵抗力；提高内部元件、线路间绝缘，有利于器件小型化、轻量化；避免元件、线路直接暴露，改善器件的防水、防潮性能，并提高使用性能和稳定参数。
应用有机硅凝胶进行灌封时，不放出低分子，无应力收缩，可深层硫化，无任何腐蚀，透明硅胶在硫化后成透明弹性体，对胶层里所封装的元器件清晰可见，可以用针刺到里面逐个测量元件参数，便于检测与返修。
也有不透明的灰色或者黑色的，使用范围不同颜色不同。
室温硫化的泡沫硅橡胶用于电子计算机内存储器磁芯板，经震动、冲击、冷热交变等多项测试完全符合要求。
环氧灌封料的分类时间:2009-10-29来源: 作者:耐磨陶瓷胶环氧灌封料应用范围广，技术要求千差万别，品种繁多。
从固化条件上分，有常温固化和加热固化两类。
从剂型上分，有双组分和单组分两类。
多组分剂型，由于使用不方便，做为商品不多见。
常温固化环氧灌封料一般为双组分，灌封后不需加热即可固化，对设备要求不高，使用方便。
缺点是复合物作业教度大，浸渗性差，适用期短，难以实现自动化生产，且固化物耐热性和电性能不很高。
一般多用于低压电子器件灌封或不宜加热固化的场合使用。
灌封料的技术要求时间:2009-10-29来源: 作者:耐磨陶瓷胶加热固化双组分环氧灌封料，是用量最大、用途最广的品种。
其特点是复合物作业教度小，工艺性好，适用期长，浸渗性好，固化物综合性能优异，适于高压电子器件自动生产线使用。
单组分环氧灌封料，是近年国外发展的新品种，需加热固化。
与双组分加热固化灌封料相比，突出的优点是所需灌封设备简单，使用方便，灌封产品的质量对设备及工艺的依赖性小。
不足之外是成本较高，材料贮存条件要求严格，所用环氧灌封料应满足如下要求：1)性能好，适用期长，适合大批量自动生产线作业。
2)教度小，浸渗性强，可充满元件和线间。
3)灌封和固化过程中，填充剂等粉体组分沉降小，不分层。
4)固化放热峰低，固化收缩小。
5)固化物电气性能和力学性能优异，耐热性好，对多种材料有良好的粘接性，吸水性和线膨胀系数小。
