刚性防水套管图集
防水套管图集
工程中常用的防水套管都是依据02S404防水套管图集设计生产，此图集由中国建筑标准设计研究院出版，图集中对防水套管的尺寸、厚度、做法等都有严格的要求，具体参数如下：
柔性防水套管A型安装图：
柔性防水套管B型安装图：
柔性防水套管尺寸表：
刚性防水套管A型安装图：
刚性防水套管B型安装图：
刚性防水套管尺寸表：
此防水套管图集仅为工程人员提供数据参考，具体应根据现场施工情况而定。
若有疑问可向河南中天管道配件有限公司咨询。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭
套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。
产品广泛用于给水排水、污水处理、电力冶金、城建、石油化工等大中型工程，产品严格按照国家标准设计生产，特殊规格型号可按用户需要和要求订做。
欢迎广大用户致电详询。

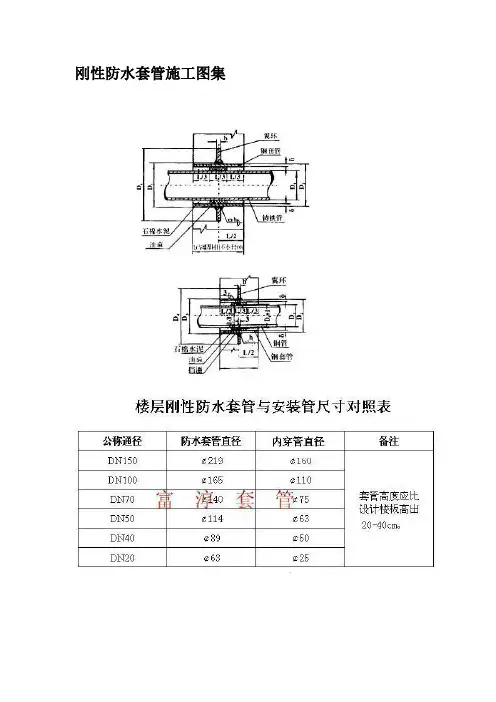

刚性防水套管施工图集
刚性防水套管图集施工
用于建筑预埋套管,使用起来很方便牢固，一次预埋完成，无需二次修补，大大降低安装人工费用。 预埋一次到位，楼板上下层完全隔离，完全克服了传统安装中修补造成的套管周围漏水现象。 防水套管图集改变了施工流程，全新的安装方式使后期工序极其简便，极大地提高了速度。
刚性防水套管施工图集楼层刚性防水套管与安装管尺寸对照表公称通径防水套管直径内穿管直径备注dn150q219设计楼板高岀2040cmdn100c165s110dn7075dn50c114c63dn40ct50dn20x63c25埋完成无需二次修大降低安装人工费用
02S404防水套管图集
02S404防水套管图集是由中国建筑标准设计研究院出版设计，工程中用到的柔性防水套管、刚性防水套管都应严格遵循本图集的
设计标准。
为方便广大用户查阅，特将02S404图集中的重点页面
筛选出来供大家参考。
柔性防水套管A型安装图：
柔性防水套管B型安装图：
柔性防水套管尺寸表：
刚性防水套管A型安装图：
刚性防水套管B型安装图：
刚性防水套管尺寸表：
02S404防水套管图集仅为工程人员提供数据参考，若有其他疑问还需向厂家咨询。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭
套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。
产品严格按照国家标准图集设计生产，特殊规格型号可按用户需求订做加工，河南中天管道配件有限公司将携手百度为广大用户做更好的产品，更完善的服务。
刚性套管,防水套管,柔性套管,尺寸对比表
钢性防水套管（B型）尺寸表、重量表（
刚性防水套管(A型)尺寸表、重量表
人防套管和柔性套管的区别在哪?
常用防水套管分为刚性和柔性两种。
选型时应注意：防水套管是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。
刚性防水套管适用于饮用水水池防水套管的安装，在石棉水泥填打完毕以后进行，填嵌密封膏时，应保证缝内各接触面无锈蚀，漆皮，污物，且干净，干燥。
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物；穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；防水套管施用于建筑、化工、钢铁、自来水、污水处理等单位。
近期很多客户咨询关于人防套管与柔性防水套管的知识，柔性防水套管和人防密闭套管用的地方不同，柔性防水套管适应于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，参照02S404。
人防密闭套管用于穿越人防区
的位置。
柔性防水套管与管道采用柔性连接，人防密闭套管采用刚性连接。
人防密闭套管和刚性防水套管构造相似，只是比刚性防水套管外多一翼环，还有一防冲击波的挡板，挡板与翼环、管道直接焊接。
如果人防密闭套管设置在两个人防区之间，人防密闭套管两侧都必须设置翼环和防冲击波的挡板。
柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。
它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。
02S404 防水套管
02S404 防水套管一、概述02S404防水套管是一种用于管道穿墙、屋面等部位的防水构造，主要分为柔性防水套管和刚性防水套管两种类型。
柔性防水套管除了外部三道翼环和压盖，内部还有档圈、密封圈，主要用于有减震需要或有严密防水要求的管路，刚性防水套管是钢管外加焊翼环，装于墙内，用于一般管道的穿墙和防水¹。
二、结构2.1 柔性防水套管柔性防水套管由钢制外壳、档圈、密封圈、压盖和螺栓等组成，如图1所示。
外壳由三道翼环组成，分别为内翼环、中翼环和外翼环。
内翼环与中翼环之间为档圈槽，中翼环与外翼环之间为密封圈槽。
档圈为金属弹性件，用于固定和支撑密封圈。
密封圈为橡胶制品，用于与穿过的管道形成密封。
压盖为钢制件，用于压紧密封圈，并与外壳通过螺栓连接。
2.2 刚性防水套管刚性防水套管由钢制外壳和焊翼环组成，如图2所示。
外壳为钢管，其长度应大于墙厚，并在两端分别焊接一个翼环。
翼环为钢板制品，用于与墙体形成嵌固。
![图2 刚性防水套管结构示意图]三、安装3.1 柔性防水套管柔性防水套管的安装步骤如下：根据设计要求，在墙体上开设穿孔，并清理孔内杂物。
将柔性防水套管插入穿孔，并调整其位置和方向，使其与穿过的管道保持一定的间隙。
在柔性防水套管两端分别安装档圈和密封圈，并将其放入相应的槽内。
在柔性防水套管两端分别安装压盖，并用螺栓将其与外壳紧固。
在柔性防水套管两端分别涂抹适量的灰浆或其他填充材料，并使其与墙体平齐。
对柔性防水套管进行检测和验收。
3.2 刚性防水套管刚性防水套管的安装步骤如下：根据设计要求，在墙体上开设穿孔，并清理孔内杂物。
将刚性防水套管插入穿孔，并调整其位置和方向，使其与穿过的管道保持一定的间隙。
在刚性防水套管两端分别涂抹适量的灰浆或其他填充材料，并使其与墙体平齐。
对刚性防水套管进行检测和验收。
四、检测4.1 柔性防水套管柔性防水套管的检测方法如下：观察柔性防水套管的外观，检查其是否有损坏、变形、锈蚀等缺陷，以及是否与墙体和穿过的管道配合良好。
刚性防水套管图集规范02s404
建筑给水，排水和供热工程施工质量验收规范规范。
当防水套管与腐蚀性介质接触时，设计人员应根据介质的性质和预防措施，在进入泳池壁或建筑物外壁的管道附近设置挠性连接。
A型适用于腐蚀，耐腐蚀材料应单独选择。
B型和C型钢管适用于球墨铸铁管和铸铁管。
3.4天的J型防水翼环适用于管道穿过墙壁且不承受管道振动和膨胀变形的结构（建筑物）。
5.涂层结构适用于穿过墙壁的管道，并且空间有限或管道安装在结构（建筑物）或管道5.1的金属表面之前。
手动除锈的质量应达到gb8923-88标准中的ST3，喷雾除锈的质量应达到sq2112。
对于有抗震设防要求的区域，如果使用刚性防水翼环，则5.2如果没有特殊设计要求，则应在防水套筒与介质或大气接触的表面涂上涂层，以防止管道进入水池壁或建筑物外壁。
3.5防水套管的选择或加工应符合管道设计条件和安装要求。
如有必要，应涂两层防锈底漆和面漆。
5.3与饮用水接触的金属表面应涂两层无毒环氧底漆和两层面漆。
防水套管的壁厚和轴向推力应由结构工程师确认。
3.6防水套的安装位置应避开沉降缝，伸缩缝或两个特写结构标记6。
如果防水套完成，应在显眼位置的末尾涂上标记的内部（建筑物）。
如果有特殊需要，必须由结构工程师设计和选择。
3.7当穿墙管的材料和外径超出本图册的范围时，应注意防水套管的结构能力，包括制造商或制造商的徽标，产品名称或型号，公称直径，材料，7.应当调整和纠正接缝屏障中使用的结构和安装形式，尺寸和填料。
4.材料7.1柔性防水套4.1用于饮用水池的防水套，其密封圈，密封膏，保护涂层等应无毒。
7.1.1橡胶密封圈在使用前应进行检查，不得有切割，开裂，错位，错配和飞边等缺陷。
根据GB / T 17219-1998标准的规定，与橡胶圈接触的橡胶圈表面应保持清洁，壁管上的橡胶圈应笔直，且不受防疫机构的检查。
E 4.2橡胶密封圈的硬度，物理性能，质量，尺寸和公差以及检查应符合变形规定。
汞/ D 3091：2000。
刚性防水套管（a、b、c型）
刚性防水套管（A、B、C型）刚性防水套管（A 型）适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物。
对于有地震设防要求的地区，如采用刚性防水套管，应在进入池壁或建筑物外墙的管道上就近设置柔性连接。
A型适用于钢管。
刚性防水套管（A 型）尺寸、重量表DN D1 D2 D3 D4 & b k 重量（kg) DN D1 D2 D3 D4 & b k 重量（kg)50 60 80 114 225 3.5 10 4 4.49 500 530 550 590 730 10 16 10 44.54 65 75.5 95 121 230 3.75 10 4 4.66 600 630 660 690 830 10 16 10 54.5 80 89 110 140 250 4 10 4 5.33 700 720 750 790 920 10 16 10 61.43 100 108 130 159 270 4.5 10 5 6.36 800 820 850 880 1020 10 16 10 69.12 125 133 155 180 290 6 10 6 8.33 900 920 950 980 1120 10 16 10 76.81150 159 180 219 330 6 10 6 10.06 1000 1020 1050 1080 1230 10 16 10 84.5200 219 240 273 385 8 12 8 15.9 1200 1220 1250 1290 1430 12 20 12 122.5250 273 295 325 435 8 12 8 18.68 1400 1420 1450 1490 1630 12 20 12 141.3300 325 345 377 500 10 14 10 27.4 1600 1620 1650 1690 1830 14 20 14 176.4350 377 400 426 550 10 14 10 30.95 1800 1820 1850 1900 2040 16 20 16 216.6400 426 445 480 600 10 14 10 34.35 2000 2020 2050 2100 2240 16 20 16 239.3450 480 500 530 650 10 14 10 37.85刚性防水套管（B型）适用于管道穿墙处不承受管道振动和伸缩变形的构（建）筑物。
刚性防水套管图集
刚性防水套管图集指的是02S404防水套管图集中的15-21页部分，这一部分主要阐述了刚性防水套管A、B、C三种型号的具体参数，其中刚性防水套管C型市场上已不再使用，所以，下面主要向大家介绍A、B两种型号。
刚性防水套管A型安装图：
刚性防水套管B型安装图：
刚性防水套管尺寸表：
刚性防水套管图集仅为工程人员提供数据参考，具体应根据现场施工情况而定，若有其他疑问可向厂家咨询。
河南中天管道配件有限公司是生产经营管道配件的企业。
本公司主要产品有各种型号的柔性防水套管、刚性防水套管、防护密闭套管、通风密闭套管、电气套管、补偿接头、传力接头、球型补偿器、旋转补偿器、套筒补偿器、波纹补偿器、平衡补偿器、热力管道伸缩器、橡胶接头、鸭嘴阀、减振器、蝶阀、管道过滤器、堵漏器、平焊法兰等各种管道配件。
产品广泛用于给水排水、污水处理、电力冶金、城建、石油化工、环保等各种管道建设，产品严格按照国家标准图集设计生产，特殊规格型号可按用户需求订做加工。
河南中天管道配件有限公司携手百度为广大用户提供更好的产品，更好的价格，更加完善的售前、售后服务。
02S404防水套管图集防水套管最新图集
02S404防水套管图集防水套管最新图集防水套管是一种用于防水的管道，其中02S404防水套管是按照中国建筑标准02S404防水套管图集设计的。
它具有严格的要求，包括管径、法兰厚度和内外径等。
根据结构，它可分为02S404刚性防水套管和02S404柔性防水套管两种。
02S404柔性防水套管主要用于对防水要求较高的地方，如人防墙和水池。
而02S404刚性防水套管则一般用于地下室等需要穿过管道地位置的管道。
防水套管系列产品包括多种优质产品，如S312柔性防水套管、A/B/C型刚性防水套管、04FS02柔性密闭套管、两侧防护柔性密闭套管、不锈钢防水套管、加长型防水套管、加长翼环柔性防水套管等。
如果有特殊要求，也可以提供样品或图纸进行定制。
02S404防水套管一般用于需要防水且具有振动的构筑物。
在02S404防水套管部分加工完成后，需要在其外壁刷上底漆（包括樟丹或冷底子油）。
外层防腐由设计决定。
若02S404防水套管穿墙时遇到非混凝土墙壁，则需要使用混凝土墙壁，并将套管浇注于墙内。
浇注混凝土的范围应比翼环直径（D6）大200mm。
在穿管处之混凝土墙厚度应不小于300mm，否则应将墙壁一边或两边加厚。
加厚部分的直径最小应比翼环直径（D6）大200mm。
02S404防水套管的材料重量需要根据墙厚L值为300mm来计算。
而02S404防水套管部分的焊接材料则使用A3材料制作，T42焊接。
需要注意的是，当02S404防水套管迎水面为腐蚀性介质时，可以使用封堵材料将缝隙封堵。
在穿墙处遇到非混凝土墙壁时，应使用混凝土墙壁，并将套管一次浇固于墙内。
在穿管处之混凝土墙厚度应不小于300mm，否则应将墙壁一边或两边加厚，加厚部分的直径至少为D5+200.02S404防水套管的重量需要根据墙厚L值为300来计算，如果墙厚大于300，则需要另行计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
刚性防水套管是钢管外加翼环（钢板做的环形套在钢管上），装于墙内（多为混凝土墙），用于一般管道穿墙，利于墙体的防水；柔性防水套管除了外部翼环，内部还有档圈之类的，法兰内丝，有成套卖的，也可自己加工，用于有减震需要的管路，如和水泵连接的管道穿墙时。
也就是说，如果考虑墙体两面的防水性能，就要选用柔性防水套管；如果仅仅是考虑管道的穿墙，而不考虑穿墙后，墙体两面的防水性能以及管道的位移变形，就可以选用刚性防水套管。
一、刚性防水套管特点
刚性防水套管尺寸均以毫米计。
刚性防水套管，适用于铸铁管，也适用于非金属管，但应根据采用管材的管壁厚度修正有关尺寸。
翼环及钢套管加工完成后，在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。
套管尺寸表内所列之材料重量为钢套管(套管长度L值按200mm计算)及翼环之重量。
钢套管及翼环用A3材料制作，T42焊条焊接。
套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围，Ⅱ型套管应比翼环直径(D4)大200mm，而且必须将套管一次浇固于墙内。
套管内的填料应紧密捣实。
防水套管处的混凝土墙厚，应不小于200mm，否则应使墙壁一边或两边加厚，加厚部分的直径，最小应比翼环直径(D4)大200mm.
刚性防水套管，适用于铸铁管，也适用于非金属管，但应根据采用管材的管壁厚度修正有关尺寸。
翼环及钢套管加工完成后，在其外壁均刷底漆一遍(底漆包括樟丹或冷底子油)。
套管尺寸表内所列之材料重量为钢套管(套管长度L值按200mm计算)及翼环之重量。
钢套管及翼环用A3材料制作，T42焊条焊接。
套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围，Ⅱ型套管应比翼环直径(D4)大200mm，而且必须将套管一次浇固于墙内。
套管内的填料应紧密捣实。
防水套管处的混凝土墙厚，应不小于200mm，否则应使墙壁一边或两边加厚，加厚部分的直径，最小应比翼环直径(D4)大200mm。
以上就是全部内容，希望对您有所帮助！。
