田径场地设计布局和画法步骤
田径运动场场地设计

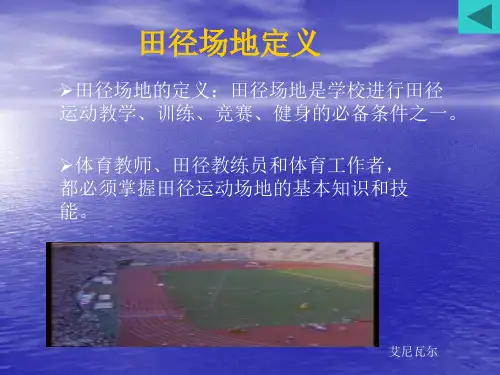

![田径运动场场地设计](https://img.taocdn.com/s3/m/296e3602852458fb760b5603.png)
(三)起跑线前伸数的计算
通过上述各条分道弯道周长的计算,我们看到第1分道弯道 周长为228.08米,第2分道弯道周长为235.12米。第2分道 弯道周长比第1分道弯道周长长7.04米。为了使第2分道以后 各条分道运动员在比赛时所跑的距离与第1分道运动员所跑 的距离相等,第2分道以后各条分道的起点必须向前伸出一 段距离。这种与第1分道相比所应向前伸出的距离,叫起跑 线前伸数。起跑线前伸数的计算方法如下:
2×3.1416×(36.50+0.30)m=231.22m 一个弯道长为 231.22/2=115.61m 2.直段长的计算 两个直段长=跑道全长-两个弯道长=400m-231.22m=168.78m 一个直段长为 168.78/2=84.39m 3.跑道全长计算 跑道全长=两个弯道长+两个直段长 =231.22+168.78=400m
O O
1
2
(四)内突沿和外突沿 跑道的内突沿和外突沿是跑道的内边和外边。突沿分界线 直、曲段分界线是通过圆心,垂直于纵轴线,把跑道的直 段和曲段分开的线。通常把终点处的直、曲段分界线叫第 一直、曲段分界线,然后按逆时针方向排列,依次为第二、 第三、第四直、曲段分界线。
➢田赛场地是指在田径场跑道内侧和直道外侧 的空地上设置的进行跳跃和投掷项目教学、训 练、竞赛和锻炼的场地。
田径场地设计原则
1、场地的设计、必须符合田径竞赛规则的规定 2、场地的设计应充分利用竞赛规则规定的精神,有利 于运动员提高成绩,有利于运动员公平竞赛。
3、场地的设计,布局要合理,田赛项目应具备两个能 同时运行比赛的场地,面层的铺筑软硬要适度。
所有道宽1.22m
(八)分道线 分道线是把跑道划分为各条分道的线,线宽5厘米,包 括在里侧分道的宽度之内。
田径运动场地详解
![田径运动场地详解](https://img.taocdn.com/s3/m/d641922f2f60ddccda38a018.png)
2、不分道跑项目起跑线的画法 径赛中的1500m 、3000m、 5000m、 10000m跑 (包括竞走)等项目的比赛是不分道跑。 1)起跑后进入直道项目起跑线的画法,标准半圆 式田径场上的1500m跑比赛是起跑后进入直道的, 其起跑线画法是以第3直、曲段分界线上离内突沿 外沿30cm处为圆心,向后以100m为半径画弧与 跑道内、外突沿相交,以弧线为起跑线后沿画5cm 宽的白灰线即为1500m跑起跑线。用同样方法, 以103m 为半径再画虚线(弧),就是1500m跑起 跑的集合线
30cm
内、外沿 突起边沿宽5cm
跑道宽
第一道从此线丈量, 计算线或称实跑线
特别注意:
所有分道的右侧分道都包括在该道宽度之内
二、半圆式田径场跑道的计算
(一)、弯道长度的计算 半圆式田径场地各分道的直段长都相等,各分道的弯 道长因半径不同而各不相等。田径规则规定,第一分道 全程长度应沿内突沿外沿0.30米处计算,第二分道(包 括第二分道)以外的各分道应沿左侧分道线外沿0.20米 处计算,分道宽至少1.22米至多1.25米。 这样: 第一分道两个弯道长为:2π (r+0.30) 2×3.1416×(36+0.30)m=228.08m一个弯道长为 228.08÷2=114.04m 第二分道及以外各分道的两个弯道长为:2π [r+(道次 -1)×分道宽+0.20]
放射丈量法 A3
起点 B1 A2 A1 A R1 R2 R3 B2 r O
场地画法44KPP
![场地画法44KPP](https://img.taocdn.com/s3/m/15d93ab065ce0508763213a2.png)
800米抢道线:延长,与各条跑道线痕交叉成1-9点,分别 从以上9个点,按表中的长度向前量,找出图中的10-17点。 把1、10-17等9个嗲连成一条曲线就是800米抢道线。
1500米起点:以点B为圆心, 用表中的长度画弧与各跑道 线痕交叉成点。 把10 个点连成一条曲线就是 1500米的起点线。
标准400米田径场地设计
R=37.898米
O2 画线痕:纵轴线:在空 地的 较长方向居中拉一长绳, 固定 ,就是纵轴线,确定纵 轴线的 中心为点。 从点分别沿纵轴线各量 40米,为 和;在点钉上木桩做标 记。
பைடு நூலகம்
40
O
40
O1
通过O1拉一条长 绳和 纵轴线垂直,两 边个量 37.898米, 得AB两点;用同 样的方法 通过O2找到CD两 点。 ABCD是跑道的基 准点,钉下 木桩做上标记。 检验方法:量对 角线, AC=BD=110.21M
4*400米接力起点: 以点A为圆心,用表中的长度 画弧与各跑道线痕交叉成点。 通过8个点各做一条和跑道线 垂直的线痕,就是4*400米的 接力1-8道的起点线。
4*400米第一接力区: 以A点为圆心,表中的数值 为半径画弧与跑道线 交叉成点。 通过16个点各做一条 直线与跑道线垂直。 各跑道两线之间为 20米,就是各道的第一 接力区。
4*400米第2、3接力区: 通过做一条与终点平行 的直线至两条线之间为 20米,就是第2、3接力区 4*400米抢道线和800米 抢道线相同。
画实线
跑道线:实线画在线痕内侧. 起跑线,接力区线:把跑进的方向定为前,实 线画在线痕的前面.
300米跑道的设计
至少需要133*63米,弯道半径是25.16米,每 条跑道宽1米. 土质场表面应平坦. 建议将田径场建成南北方向. 购买合格的田径器材. 实线画法同400米跑道.
田径场地设计布局和画法步骤.
![田径场地设计布局和画法步骤.](https://img.taocdn.com/s3/m/b9722b090b4e767f5acfce5b.png)
田径场地设计布局和画法步骤一、田径场地设计、布局田径场有标准的和非标准的两类。
根据国际田联的竞赛规则规定,标准场地要符合下列条件:①周长400米。
②跑道至少6条,条件允许的情况下应设8-10条道。
⑧每条道宽至少1.22米,最宽为1.25米。
④所有分道线宽为5厘米。
⑤跑道的左右倾斜度最大不超过l:100,在跑进方向上的向下倾斜度不得超过l:1000。
⑥任何坚固、匀质,可以承受跑鞋鞋钉的地面,均可用于田径运动。
规则虽然对田径场地的形状未作明确规定,但如前所述,国际上公认的半圆式田径场是最好的一种,所以周长400米半圆式田径场地是国际田联允许的标准田径场地。
非标准田径场地主要有两点:一是周长不足400米。
二是形状不是半圆式田径场。
当然,非标准的田径场地上的跑道条数、道宽均根据空地面积而定。
这种场地多出现在学校、工厂、农村、部队等基层单位。
是为了适应群众性的体育活动和开展田径运动的需要,而就地设计的小型田径场地。
非标准田径场地的周长一般有200米、250米、300米、350米等几种。
(一)、标准田径场地的条件1、半径为36米的400米半圆式田径场地这种场地半径为36米,直段道长85.96米,弯道总长度228.08米,一个弯道长114.04米,跑道6—8条,道宽1.22米或者1.25米。
我国很多城市是这种规格的田径场。
它直道较长,半径是36米,所以达不到标准足球场的宽度,南北两端的观众观看足球赛和其他体育表演看不清。
2、半径37.898米的400米半圆式田径场地这种场地半径为37.898米,虽然半径的数字是小数点后3位,计算有点儿复杂,但直段长80米,一个弯道长120米,除了与37.70米半径规格场地有共同的优点外,还有一个优点:因直段、弯道都是整数,便于计算、丈量、画线。
这种场地是当前出现的新型标准场地。
(二)非标准的田径场地的条件1、非标准的半圆式田径场地周长一般有200米、250米、300米、350米等规格,跑道可为4—6条,条件许可的情况下可使道宽为1.22米,这样各外道的前伸数可和标准半圆式场地一样。
田径理论(场地部分)
![田径理论(场地部分)](https://img.taocdn.com/s3/m/47f4960f6c85ec3a87c2c5c2.png)
(一)、标准田径场地的条件
1、半径为36米的400米半圆式田径场地
这种场地半径为36米,直段道长85.96米,弯
道总长度228.08米,一个弯道长114.04米, 跑道6—8条,道宽1.22米或者1.25米 2、半径37.898米的400米半圆式田径场地 这种场地半径为37.898米,虽然半径的数字 是小数点后3位,计算有点儿复杂,但直段长 80米,一个弯道长120米。
在等腰三角形中,底边长等于二倍腰长乘两
腰夹角的二分之一角的正弦函数即: AB=2AO· i n∠AOB/2 s
(二)正弧量法的计算步骤。
第一步,求弧长所对的圆心角。 先求各道每米弧长所对的圆心角 Q= 360º /2π (r+0.3)
(1道) Qn= 360º /2π[r+ (n-1)d+0.2] (2-10道) 弧长所对的圆心角 1道=Q×L1 2-10道=Qn×Ln 第二步:求弧长所对角的半角,即Q1/2 或Qn/2 第三步,求半角所对的正弦函数值。 第四步,将半角的正
例3:空地长78m,宽66m,设计一个田径场。 解:按空地的长、宽比例,可设计一个四角形跑道的田径场。 初定5条分道,d=1.22m,跑道总宽为6.1m,留余地1m。 半径r =[空地宽-2×(跑道宽+余地)]÷3 =[66—2×(6.1+1)]÷3=17.26(m)(取整数17m), 弯道总长=2×3.1416×17.3=108.7(m), 长直段长=空地长-2×(跑道宽+r+余地) =78-2×(6.1+17+1)=29.8(m), 短直段长=空地宽-2×(跑道宽+r+余地) =66-2×(6.10+17+1)=17.8(m), 跑道总长=2×(长直段+短直段)+弯道总长 =2×(29.8+17.8)+108.7=203.9(m)。 调整跑道总长的方法,可在长直段或短直段中减去多出的部分: 203.9m比200m多出3.9m,先把短直段调整为整数17m,即在总长减少 1.6m,再在长直段减去3.3m,即长直段长为28.65m。 检验总长=2×(28.65+17)+108.7=200(m)。
田径运动场地标准画法
![田径运动场地标准画法](https://img.taocdn.com/s3/m/c28ebdd3b14e852458fb5766.png)
田径运动场地(操场)标准划法第一讲径赛场地(1)教学目的和任务:1、了解半圆式田径场的结构2、掌握标准半圆式田径场跑道的计算3、熟练掌握起跑线前伸数的计算一、半圆式田径场的结构半圆式田径场的跑道是由两个半径相等的半圆弯道和两个相等的直段组成。
(一)纵轴线纵轴线又称中线。
它处于田径场正中,把整个田径场按纵轴方向分成相等的两部分。
这条线是设计和修建田径场的基本线,线上有中心点和两弯道的圆心。
(二)中心点中心点是整个田径场的中心,位于纵轴线的中点,它是确定两端弯道圆心的基准点。
田径场建成后,应以固定标志标出来,以备使用。
(三)圆心半圆式田径场有两个圆心,都在纵轴线上,与中心点距离相等。
它是弯道内突沿、外突沿和各分道线的圆心。
应以固定标志标出来,以备使用。
(四)内突沿和外突沿跑道的内突沿和外突沿是跑道的内边和外边。
突沿高和宽都是5厘米,突沿的宽度不计入跑道的宽度之内。
(五)直、曲段分界线直、曲段分界线是通过圆心,垂直于纵轴线,把跑道的直段和曲段分开的线。
通常把终点处的直、曲段分界线叫第一直、曲段分界线,然后按逆时针方向排列,依次为第二、第三、第四直、曲段分界线。
(六)直段和直道直段是指两个弯道间的直跑道,田径场有两个直段,一个直段长等于两个圆心之间的距离,直道是直段和直段两端延长的一段跑道的总称。
标准半圆式田径场的直道长度不得少于140米。
(七)分道宽和跑道宽分道宽是指各条分道的宽度。
标准田径场或正规比赛时,田径竞赛规则规定分道宽为1.22米或1.25米。
跑道宽是指内突沿和外突沿之间的宽度,也称跑道总宽。
(八)分道线分道线是把跑道划分为各条分道的线,线宽5厘米,包括在里侧分道的宽度之内。
(九)计算线计算线是计算跑道周长和各条分道周长的线,在跑道上并不画出来。
田径竞赛规则规定,第一道周长的计算线是距离内突沿的外沿0.30米处,其余各条分道的周长计算线是距离里侧分道线的外沿0.20米处。
二、标准半圆式田径场跑道的计算标准半圆式田径场第1分道周长400米,它的半径有不同的设计方案,常用的有36米、36.50米、37.898米等。
(完整word版)200米田径场画法及参数
![(完整word版)200米田径场画法及参数](https://img.taocdn.com/s3/m/0e4fa5e152ea551811a68744.png)
非标准 200米田径场画法非标准田径场受场地面积或地形的限制,不能按正式比赛要求来建筑的田径场,称之为非标准田径场。
非标准田径场地主要有两种形式:一种是周长不足 400 m,半圆式;另一种形状不是半圆式,但周长有 400 m,更多的是前一种。
非标准田径场跑道的条数、道宽以及场地的布局根据空地面积和需要而定.非标准田径场的周长一般有 200 m、250 m、300 m、350 m 等几种,此处仅介绍 200m 和 300m 半圆式田径场。
一、半圆式 200 m 田径场这种田径场的半径为 15 至 21 m,此处仅以 15 m 半径为例进行介绍。
(一)主要参数(1)面积这种半圆式 200 m 田径场的场地面积为94m × 42m,设有 4条跑道,每条跑道宽 1.22m,场地四周留 1m 的余地。
(2)直道长 =94—2(15+4。
88+1)=52。
24 (m)(3)直道调整后的长度 =52。
24- (200。
61-200)/2=51。
935 (m)(4)弯道总长=2×3。
1416×15.30=96。
13 (m)(5)周长=2×51.935+96。
13=200 (m)(二)径赛各项目起、终点的画法(1)终点终点设在第 1分界线上。
(2)100m 起点这种田径场的直道长不足 100m,要通过延长直道的一端或两端来解决,否则要采用弯道起跑.若用弯道起跑,其起点在第三分界线向前处;各分道的前伸数是一个弯道的前伸数。
(3)200m 起点因为 200m 正好跑一圈,所以其起点在第一分界线处向前延伸;各分道前伸数与标准田径场 400m 跑道的前伸数完全相同。
(4)400m 起点在 200m 田径场,400m 要跑两圈,所以采用分道跑两个弯道,然后通过抢道标志线后向里切入里道,再不分道跑的方法。
它的起点前伸数等于 200m 跑的前伸数加上切入差,所以要在第四分界线处根据第二分道以外各分道差画一条抢道标志线。
田径运动场地的发展设计与计算及画法(PPT 36页)
![田径运动场地的发展设计与计算及画法(PPT 36页)](https://img.taocdn.com/s3/m/d0105db926fff705cc170a9f.png)
2.余弦丈量法的计算 余弦丈定理计算角的对边长度来丈量 弯道上长度的方法。余弦丈量法只要有一个丈量基准点,就可以计 算和向外丈量各条分道上所需要的位置,故也称放射丈量法计算 400 跑第3分道起点线前伸数的位置。 已知OA=半径=36m
OB=半径+2d=36+2.44=38.44m①②③
B’C’=14.70 m(400m跑第3分道起点前伸数)
(九)计算线
计算线是计算跑道周长和各条分道周长的线,第1分道周长的计算 线是距离内突沿的外沿0.30m处,其余各条分道的周长计算线是距离时 里侧分道线的外沿0.20处。
二、标准半圆式田径场跑道的计算
标准半圆式田径场第1分道周长400m,它的半径有不同的设计方案, 常用的36m、36.5m、37.898m等。
(1)根据图7图△ACO导出以弦丈孤的公式
已知△AOB为等腰三角形,作∠AOB的平分线,则OC垂直并平分AB, △AOC为直角三角形
已知sin∠AOC= AC ,则AC=sin∠AOC 因为AB=2AC,故OAAB=20A·sin∠AOC
计算所对的角度,并查其正弦函数值
①第3 分道每米所对角度=
360 0
(五)接力区的画法
(一)跑道周长(第1分道周长)的计算
1、弯道长度的计算半圆式田径场的两个弯道长度之和,正好等于 一个圆的圆周。根据圆周公式C=2π r,则第一分道两个弯道的长(计 算线长)为:
2×3.1416×(36+0.30)m=228.08m一个弯道长为228.08÷2=114.04m 2、直段长的计算
两个直段长=跑道全长-两个弯道长 =400m – 228.08m田径场有两个直段。直道是 直段和直段两端延长的一段跑道的总称。
田径运动场地的发展设计与计算及画法(PPT 36页)
![田径运动场地的发展设计与计算及画法(PPT 36页)](https://img.taocdn.com/s3/m/9fc8590f43323968011c9278.png)
第三种场地的设计和布局,如图2所示。 特点:田赛项目具备同时进行的两个比赛场地的条件。 (二)室内田径场的设计和布局第一种场地的设计和布局,如图3所示。
特点:充分利用竞赛规则中有关场地坡度与成绩的关系,有利于 运动员提高成绩和公平竞赛;进行短距离项目比赛,有充足的缓冲地 带。这种场地的设计和布局,国内外普遍采用。
O 2 + A O 2 B 2 AB = O O A c B os
32 6 + 3.4 82 4 2 3 = 6 3.4 8 4 0 .9285
203.8428
=
=14.28m
二、准,各分道线都是用5cm的 白灰线画成,标准场地或正规比赛,分道应为1.22 m至1.25 m , 分道线包括(画)在里侧分道宽之内。
2.余弦丈量法的计算 余弦丈定理计算角的对边长度来丈量 弯道上长度的方法。余弦丈量法只要有一个丈量基准点,就可以计 算和向外丈量各条分道上所需要的位置,故也称放射丈量法计算 400 跑第3分道起点线前伸数的位置。 已知OA=半径=36m
OB=半径+2d=36+2.44=38.44m①②③
B’C’=14.70 m(400m跑第3分道起点前伸数)
还有一种是余弦点连接法(图12)
图 12 不 分 道 跑 项 目 ( 1500m ) 直 道 上 起 跑 线 画 法 之 二 2、起跑后进入弯道项目起跑线的画法 标准半圆式田径场上的
3000m、 5000m、10000m跑(包括竞走)比赛是起跑后进入弯道 的。为了使所有运动员到达终点所跑距离相同,起跑线应为弧线。
(三)不分道跑项目起跑线的画法
径赛中的1500m 、3000m、 5000m、 10000m跑(包括竞走) 等项目的比赛是不分道跑。
田径场地设计与画法
![田径场地设计与画法](https://img.taocdn.com/s3/m/9d487fd6360cba1aa811da39.png)
• 直、曲段分界线:直曲段分界线必须通过圆心,垂 曲段分界线: 直于中线并与跑道相交于四处,把跑道的直段和曲 段分开。通常把终点所在的位置称第一曲段分界线, 其它的按逆时针方向排列依次称第二、三、四直曲 段分界线。这四条直曲段分界线是测量跑道的基准 线,第一弯道和第二弯道。 • 跑道宽和分道宽:跑道宽是指内突沿和外突沿之间 跑道宽和分道宽: 的宽度,也称为总宽,分道宽是指每条分道的宽度 田径机关年塞规则规定分道宽为1.22或1.25 米。 • 分道线:分道线宽5 厘米,分别把跑道分为各条分 分道线: 道。分道线计算在内侧跑道的宽度之内,例如第一 二道的分道线包括在第一分道的宽度之内
前伸数
抢道标志线 D 0.2m C E
切入差
A 200米起点 米起点
0.3m
B
800m起点线 起点线
• 计算起跑线前伸数的方法是以某分道的弯道长 减去第一分道的弯道长,即为该分道的起跑线 前伸数。计算公式如下:
Wn=2π[r+(n-1)d+0.20]- 2π(r +0.30) ( ) ( ) =2π[(n-1)d –0.1] ( ) (w—起跑线前伸数,n —道次 , d —分道宽 起跑线前伸数, 分道宽) 起跑线前伸数 道次 分道宽 是计算跑两个弯道起跑线的公式。 以上公式 是计算跑两个弯道起跑线的公式。分 道跑一个弯道 ,计算起跑线前伸数的公式 为: w=π[(n-1)d-0.10]
已知: 已知:OA=r+(n-1)d+0.2 OB=半径 半径=36米 半径 米 弧AC的长 的长 求:AB的长 的长 AB²=OA²+OB²-2OA.OB cos ∂ ∂=AC.360°/ 2π [r+(n-1)d+0.2] O ∂ B
田径场地设计方法及实例
![田径场地设计方法及实例](https://img.taocdn.com/s3/m/863af078d5bbfd0a785673b2.png)
田径场的设计步骤和方法如下:1. 丈量空地的长和宽,确定分道数、分道宽和场地四周余地。
2. 标准田径场半径有:有36 米,36.50 米,37.898 米三种。
3. 根据半径,计算两个弯道第1 分道计算线长,公式如下:C=2TT( r 0.30 )4. 计算直段长,公式如下:一个直段长=空地长—2(跑道宽余地半径)5. 计算跑道全长跑道全长=两个弯道长两个直段长6. 调整跑道全长为整数。
可在弯道或直段减去整数的多余数。
7. 落实设计方案,绘制场地平面图。
如果是标准400米的跑道,半径是36米的话,则100米跑道的选择一般是靠东边的跑道,由北向南开始.在100米的终点设有纪录台.由起点线开始,向后丈量100米即为200米的起点;400 米和800米的起点是一样的,就是100米的终点.由100米终点线开始向前丈量100米,即为1500米的起点.半圆式田径场的结构半圆式田径场的跑道是由两个半径相等的半圆弯道和两个相等的直段组成.(一)纵轴线纵轴线又称中线. 它处于田径场正中, 把整个田径场按纵轴方向分成相等的两部分. 这条线是设计和修建田径场的基本线, 线上有中心点和两弯道的圆心.(二)中心点中心点是整个田径场的中心,位于纵轴线的中点, 它是确定两端弯道圆心的基准点. 田径场建成后,应以固定标志标出来,以备使用.(三)圆心半圆式田径场有两个圆心,都在纵轴线上, 与中心点距离相等. 它是弯道内突沿, 外突沿和各分道线的圆心. 应以固定标志标出来,以备使用.(四)内突沿和外突沿跑道的内突沿和外突沿是跑道的内边和外边. 突沿高和宽都是 5 厘米, 突沿的宽度不计入跑道的宽度之内.(五)直, 曲段分界线直,曲段分界线是通过圆心,垂直于纵轴线,把跑道的直段和曲段分开的线.通常把终点处的直,曲段分界线叫第一直,曲段分界线,然后按逆时针方向排列,依次为第二, 第三,第四直,曲段分界线.(六)直段和直道直段是指两个弯道间的直跑道, 田径场有两个直段, 一个直段长等于两个圆心之间的距离,直道是直段和直段两端延长的一段跑道的总称.标准半圆式田径场的直道长度不得少于140 米.(七)分道宽和跑道宽分道宽是指各条分道的宽度. 标准田径场或正规比赛时, 田径竞赛规则规定分道宽为1.22 米或1.25 米.跑道宽是指内突沿和外突沿之间的宽度,也称跑道总宽. (八)分道线分道线是把跑道划分为各条分道的线,线宽5厘米,包括在里侧分道的宽度之内.( 九 ) 计算线计算线是计算跑道周长和各条分道周长的线 , 在跑道上并不画出来 .田径竞赛规则规 定, 第一道周长的计算线是距离内突沿的外沿 0.30 米处, 其余各条分道的周长计算 线是距离里侧分道线的外沿 0.20 米处 .二, 标准半圆式田径场跑道的计算标准半圆式田径场第 1 分道周长 400米,它的半径有不同的设计方案 , 常用的有 36米,36.50 米,37.898 米等.这些都是国际田联批准使用的标准半圆式田径场 . 下面就 以 36 米半径的田径场为例讲解跑道的计算 .( 一 ) 跑道周长的计算1. 弯道长的计算 半圆式田径场的两个弯道长度之和 ,正好等于一个圆的圆周 .根据 圆周公式C=2冗r,贝U 第一分道两个弯道的长为:2X 3.1416 X (36 0.30)m=228.08m一个弯道长为 228.08/2=114.04m2. 直段长的计算两个直段长 =跑道全长 -两个弯道长 =400m-228.08m=171.92m一个直段长为 171.92/2=85.96m3. 跑道全长计算 跑道全长 =两个弯道长 两个直段长=228.08 171.92=400m( 二) 各分道弯道长度的计算田径竞赛规贝规定 ,第一分道计算线是距离内突沿外沿 0.30 米处计算,其余各条分 道计算线是距离里侧分道线外沿 0.20米处计算.根据圆周公式C=2冗r,因此,各分 道两个弯道的计算线长为 :第 1 分道(C1)=2 n (r 0.30)=228.08 米第 2 分道(C2)=2 n [r (1 X 1.22) 0.20]=235.12 第 3 分道(C3)=2 n [r (2 X 1.22) 0.20]=242.78 第 4 分道(C4)=2 n [r (3 X 1.22) 0.20]=250.45由以上计算,可得出计算N 道弯道周长的公式第 N 分道(Cn)= 2 n [r (n -1)d 0.20]( 三) 起跑线前伸数的计算通过上述各条分道弯道周长的计算 , 我们看到第 1 分道弯道周长为 228.08 米, 第 2 分道弯道周长为 235.12 米.第 2分道弯道周长比第 1 分道弯道周长长 7.04 米.为 了使第 2 分道以后各条分道运动员在比赛时所跑的距离与第 1 分道运动员所跑的距 离相等,第 2分道以后各条分道的起点必须向前伸出一段距离 .这种与第 1 分道相比 所应向前伸出的距离 , 叫起跑线前伸数 . 起跑线前伸数的计算方法如下 :Wn=2t [r (n -1)d 0.20]- 2n (r 0.30)=2n [(n - 1)d - 0.1]以上是计算两个弯道起跑线前伸数的公式 .若分道跑 1 个弯道或 3个弯道,计算起跑 线前伸数的公式分别为 :Wn =n [(n - 1)d - 0.1] (1 个弯道)Wn =3冗[(n -1)d - 0.1] (3 个弯道)米米第二讲径赛场地(2)教学目的和任务:1, 掌握切入差的计算方法2, 掌握标准半圆式田径场跑道的画法3, 熟练掌握正弦丈量法及余弦丈量法的计算(四)切入差的计算有的径赛项目, 要求运动员先分道跑,跑完一定距离到抢道标志线后, 再采用不分道跑.这样, 外道运动员向里道切入时就要比第一分道运动员多跑一点距离, 这段距离就叫切入差. 切入差的计算如下:CEW为第五道运动员的切入差.已知:AC=AB=DE AD=BSt CE的长解: 根据勾股定理DC =AC -AD则DC= AC -AD由于CE=DE-DC 所以CE=DE- AC -AD 根据上述结论, 我们得出以下求切入差的公式:K=S-S [(n-1)d-0.10] 此公式适用于计算任何半径,任何分道宽和任何分道的切入差. 部分分道跑的项目, 确定起跑线位置, 应将切入差加入起跑前伸数内.(五)弯道上长度的丈量和计算半圆式田径场跑道, 由两个相等的直段和两个半径相等的弯道构成丈量直道上的长度比较容易, 不需计算,可以用钢尺或皮尺沿内突沿或分道线丈量, 丈量弯道就比较麻烦. 目前弯道上长度的丈量方法较多, 但直接丈量法准确性较差, 经纬仪测量法计算和测量角度较麻烦. 对跑道丈量的要求是准确,简便和从实际出发. 下面介绍两种已知弯道上的长度,然后再以弦长去丈量弯道的方法.1. 正弦丈量法.2. 余弦丈量法1. 正弦丈量法的计算正弦丈量法也叫直弦丈量法,它是一种已知弧长, 然后用正弦定理计算其弦长,再以弦量弧进行丈量弯道上长度的方法.2. 余弦丈量法的计算余弦丈量法是根据在任意三角形中, 已知两边的它们的夹角,应用余弦定理计算角度的对边长度来丈量弯道上长度的方法. 余弦丈量法只要有一个丈量基准点, 就可以计算和向外丈量各条分道上所需要的位置,也称放射丈量法, 它是高效的丈量方法, 因此广为采用. 举例说明余弦丈量法的计算.三, 跑道的画法在举行田径运动竞赛和测验之前, 要进行田径场跑道的画线工作. 为了使画线工作做得迅速, 准确,画线前应了解场地的情况,掌握和计算好各种需要丈量的数据, 同时也要准备好画线器材, 这样有利于画线工作的进行.(一)分道线的画法画分道线,应以跑道内突沿外沿为基准,各分道线都是用5厘米的白灰色线画成. 标准场地或正规比赛, 分道宽应为 1.22 米或 1.25 米.在画直段分道线时,以内突沿外沿为基准, 在直,曲段分界线上, 从里向外, 每隔 1 个分道宽做一标记点.然后用丈量尺或绳拉线画出 5 厘米宽的白灰色线, 即为直段分道线.画弯道分道线时,一般先用特制的钉耙画出标记线,然后,再沿标记线画出 5 厘米宽的白灰线.注意在用钉耙画线时, 钉耙的横梁要指向圆心.(二)分道跑项目起跑线和终点线地段的画法为了便于竞赛工作的进行,田径场终点通常是固定不变的. 一般都把终点放在第 1 直, 曲段分界线上. 为了便于裁判工作, 在终点线后面, 每隔 1 米画一条与终点线平行的线,共画 5 条,在第 1 个平行线内,还应用白灰色线标出各分道的道次数. 分道跑或部分分道跑项目起跑线,画现时, 应注意使各起跑线的延长线通过弯道的圆心.(三)不分道跑项目起跑线的画法径赛中的1500米,3000 米,5000 米,10000 米跑等项目的比赛是不分道跑的. 起跑时, 为了使所有运动员在到达终点时所跑的距离相等, 因此起跑线必须画成一条弧线.由于这些项目有的是起跑后进入直道的, 有的是起跑后进入弯道的, 因此起跑线的画法也是不同.1. 起跑后进入直道项目起跑线的画法标准半圆式田径场上的1500 米跑比赛是起跑后进入直道的, 其起跑线画法是以第三直, 曲段分界线上离内突沿外沿30 厘米处为圆心, 向后以100米为半径画弧与跑道内, 外突沿相交, 以弧线为起跑线后沿画 5 厘米宽的白灰线即为1500米跑起跑线.用同样方法, 以103米为半径再画虚线, 就是1500 米跑起跑的集合线.另外, 还有两种画法. 一种是抢道切入差点连接法; 还有一种是余弦点连接法.2. 起跑后进入弯道项目起跑线的画法标准半圆式田径场上的3000米,5000 米10000米跑比赛是起跑后进入弯道的. 为了使所有运动员所跑的距离相等, 起跑线应为弧线, 画线时, 可采用正弦点连接法或余弦点连接法.(四)抢道标志线的画法在标准半圆式田径场举行正规比赛时,800米跑和4X400米接力跑都是先分道跑, 后并道跑.运动员必须先分道后切入.画法是: 以直段长为半径, 在第二直, 曲段分界线处画弧与跑道内,外突沿相交,然后以此线为后沿画 5 厘米宽的白灰线便是抢道标志线.(五)接力区的画法接力区的画法为先在跑道或各条分道上量出各棒距离的起点,然后在第2,3,4 棒起点的前,后10米处各画 5 厘米宽的白灰线构成接力区. 接力区为20米,前面的线叫接力区前沿,后面的线叫接力区后沿•线包括在接力区内.4 X 100米接力还应在各条分道接力区后沿的10 米处画出一条虚线为预跑线,预跑线宽 5 厘米,不包括在10 米预跑区内.。
田径场地设计与画法
![田径场地设计与画法](https://img.taocdn.com/s3/m/85a4dfdd89eb172ded63b7ad.png)
余弦放射丈量法
余弦丈量法的基本原理
a²=b²+c²-2bccosQ b²=a²+c²-2accosQ C²= a²+b²-2abcosQ
• 现通过计算400m跑第3分道起点线前伸数的位 置, 来说明余弦丈量法的计算方法。(图6-5)
• 已知OA=半径=36m,OB半径=半径+2d=38.44 m, B′C′=14.70(即400m跑第3分道起点前伸数),求AB的长 度。
• 第二步求弧长所对的角,即 Q /2或Qn /2
• 第三步求半角所对的正弦函数值
• 第四步将半角的正弦函数值代入公式
(2)余弦丈量法
• 余弦丈量法也称为放射式丈量法,它是 根据任意三角形中已知的两边和它们的 夹角,应用余弦定理计算角的对边长度 来丈量弯道长度的方法。余弦丈量法只 要有一个丈量基准点,就可以计算和向 外丈量各条分道上所需要的位置。余弦 丈量法要比正弦丈量法省时、省力、工 效高,因此被广为采用。如图6-4。
(1)正弦丈量法
• 正弦丈量法也叫直弦丈量法。它是一种 已知弧长(弯道长),然后用正弦定理 计算其弦长,再以弦量弧丈量弯道长度 的方法。
• 现通过计算400m跑第5分道线前伸数 (22.37)的弦长,来说明正弦丈量法的 计算方法(图6-3)。
B
C
A
∂
O
由图可知: 因为:OA=OB OC┴AB 所以:AB=2AC=2BC 又因 : 2∂= L × 360°/2π[r+(n-1)d+0.2] sin∂=AC/OA 所以:AC= sin∂ OA
田径场地轮廓示意图
(一)半圆式田径场地的结构
• 半圆式田径场的结构跑道应是由两个半径相等 的半圆(180°)的弯道和两条直段组成,半圆式 田径场的结构主要包括下列各部分,如图:
田径运动场地的布局与设计
![田径运动场地的布局与设计](https://img.taocdn.com/s3/m/2ca768288e9951e79a892737.png)
标准半圆式田径场的规格
Company Logo
半径-36.5米 分道-8分道
直段-84.39米 弯道长-115.61米Biblioteka 2、田径运动场地结构核心术语
Company Logo
田径运动场地结构
纵轴线 中心点 圆点 直、曲段分界线 内突沿、外突沿 分道宽、跑道宽 分道线、计算线
Company Logo
LOGO
田径运动场地的布局与设计
授课老师:张红斌 授课班级: 2013年初中体育
课前导入-提问?
Company Logo
同学们,上体育课需要哪些基本条件?
教的主导:体育教师 学的主体:学生 教学场所:运动场地
课前导入-导入语
Company Logo
在体育教学课中需要的场地很多,有篮球场、 足球场、羽毛球场、田径场等,其中田径场可以说 是中学体育教学训练工作非常重要的教学设施,无 论作为田径专选的学生,还是体育教师、教练员都 应该了解田径运动场地的布局与设计。
田径运动场地结构核分心道线术、语计算线
分道线是把跑道划分为内各突分沿道、的外线突,沿线宽5
厘,距长米在离计场成修,计跑内算中相建包算道突线间等场纵括线上沿是,的地轴在是并的距将两的线里计不外离田部基又纵侧算画沿里径分线称轴分跑出侧0场。。中分.跑5宽道道来分3线按绘线道厘0道度的周道.米南图,宽米第的不跑宽长线处北、处。一内计道度和的,方设于需道边入的之各外其向计田要周和跑内内条沿余分和径注长外道突。分各0意的.边的沿道条2的计0宽.和高周分米是算度外和长道处突线之突宽的的。沿是内沿线都周的.是是
分道宽是各分道的宽度,田径竞赛规则规
定分道宽为1.2直2米、。曲段跑分道界宽线是指内突沿和外
突沿之通间过的圆宽心度、。垂直于纵轴线,把跑道的
标准田径场?
![标准田径场?](https://img.taocdn.com/s3/m/25e87cc5cf2f0066f5335a8102d276a201296056.png)
标准田径场?一、半圆式田径地的结构半圆式田径场地的跑道是由两个半径相等的半圆(1800)弯道和两个相等的直段组成(图5)(一)纵轴线它处于田径场正中,把整个田径场按纵轴方向分成相等的两部分。
(二)中心点位于纵轴的中点。
它确定两端弯道圆心的基准点。
(三)圆心半圆式田径场有两个圆心,都在纵轴线上,与中心点距离相等。
它是弯道内突沿、外突沿和各分道线的圆心。
(四)内突沿和外突沿跑道的内突沿和外突沿是跑道的内边和外边。
突沿高和宽均为5cm,突沿的宽度不计入跑道的宽度之内。
(五)直、曲段分界线直、曲段分界线是通过圆心,垂直于纵轴线,把跑道的直段和曲段(弯道)分开的线。
(六)直段和直道直段是指两个弯道之间的直跑道,田径场有两个直段。
直道是直段和直段两端延长的一段跑道的总称。
(七)分道宽和跑道宽分道宽是指各条分道的宽度。
跑道宽是指内突沿和外突沿之间的宽度,也称跑道总宽,它是由分道数和分道宽决定。
(八)分道线分道线是把跑道画分为各条分道的线,线宽5cm,包括在里侧分道的宽度之内。
(九)计算线计算线是计算跑道周长和各条分道周长的线,第1分道周长的计算线是距离内突沿的外沿0.30m处,其余各条分道的周长计算线是距离时里侧分道线的外沿0.20处。
二、标准半圆式田径场跑道的计算标准半圆式田径场第1分道周长400m,它的半径有不同的设计方案,常用的36m、36.5m、37.898m等。
(一)跑道周长(第1分道周长)的计算1、弯道长度的计算半圆式田径场的两个弯道长度之和,正好等于一个圆的圆周。
根据圆周公式C=2πr,则第一分道两个弯道的长(计算线长)为:2×3.1416×(36+0.30)m=228.08m一个弯道长为228.08÷2=114.04m2、直段长的计算两个直段长=跑道全长-两个弯道长=400m – 228.08m=171.92m一个直段长为171.92m÷2=85.96m3、跑道全长计算跑道全长=两个弯道+两个直段长=228.08m+171.92m=400m(三)各分道弯道长度的计算(以分道宽1.22米为例)根据圆周公式C=2πrCn=2π[r+(n-1)d+0.20](C代表弯道周长,n代表道次,r代表场地半径,d代表分道宽)(三)起跑线前伸前的计算如果两个分道上的运动员都按自己的分道跑1周,则第2分道的运动员要比第1分道的运动员多跑7.04m。
田径场地设计方法及实例
![田径场地设计方法及实例](https://img.taocdn.com/s3/m/4af3643afd0a79563c1e72b7.png)
田径场的设计步骤和方法如下:1.丈量空地的长和宽,确定分道数、分道宽和场地四周余地。
2.标准田径场半径有:有36米,36.50米,37.898米三种。
3.根据半径,计算两个弯道第1分道计算线长,公式如下:C=2π(r 0.30)4.计算直段长,公式如下:一个直段长=空地长—2(跑道宽余地半径)5.计算跑道全长跑道全长=两个弯道长两个直段长6.调整跑道全长为整数。
可在弯道或直段减去整数的多余数。
7.落实设计方案,绘制场地平面图。
如果是标准400米的跑道,半径是36米的话,则100米跑道的选择一般是靠东边的跑道,由北向南开始.在100米的终点设有纪录台.由起点线开始,向后丈量100米即为200米的起点;400米和800米的起点是一样的,就是100米的终点.由100米终点线开始向前丈量100米,即为1500米的起点.半圆式田径场的结构半圆式田径场的跑道是由两个半径相等的半圆弯道和两个相等的直段组成. (一)纵轴线纵轴线又称中线.它处于田径场正中,把整个田径场按纵轴方向分成相等的两部分.这条线是设计和修建田径场的基本线,线上有中心点和两弯道的圆心.(二)中心点中心点是整个田径场的中心,位于纵轴线的中点,它是确定两端弯道圆心的基准点.田径场建成后,应以固定标志标出来,以备使用.(三)圆心半圆式田径场有两个圆心,都在纵轴线上,与中心点距离相等.它是弯道内突沿,外突沿和各分道线的圆心.应以固定标志标出来,以备使用.(四)内突沿和外突沿跑道的内突沿和外突沿是跑道的内边和外边.突沿高和宽都是5厘米,突沿的宽度不计入跑道的宽度之内.(五)直,曲段分界线直,曲段分界线是通过圆心,垂直于纵轴线,把跑道的直段和曲段分开的线.通常把终点处的直,曲段分界线叫第一直,曲段分界线,然后按逆时针方向排列,依次为第二,第三,第四直,曲段分界线.(六)直段和直道直段是指两个弯道间的直跑道,田径场有两个直段,一个直段长等于两个圆心之间的距离,直道是直段和直段两端延长的一段跑道的总称.标准半圆式田径场的直道长度不得少于140米.(七)分道宽和跑道宽分道宽是指各条分道的宽度.标准田径场或正规比赛时,田径竞赛规则规定分道宽为1.22米或1.25米.跑道宽是指内突沿和外突沿之间的宽度,也称跑道总宽.(八)分道线分道线是把跑道划分为各条分道的线,线宽5厘米,包括在里侧分道的宽度之内.(九)计算线计算线是计算跑道周长和各条分道周长的线,在跑道上并不画出来.田径竞赛规则规定,第一道周长的计算线是距离内突沿的外沿0.30米处,其余各条分道的周长计算线是距离里侧分道线的外沿0.20米处.二,标准半圆式田径场跑道的计算标准半圆式田径场第1分道周长400米,它的半径有不同的设计方案,常用的有36米,36.50米,37.898米等.这些都是国际田联批准使用的标准半圆式田径场.下面就以36米半径的田径场为例讲解跑道的计算.(一)跑道周长的计算1.弯道长的计算半圆式田径场的两个弯道长度之和,正好等于一个圆的圆周.根据圆周公式C=2πr,则第一分道两个弯道的长为:2×3.1416×(36 0.30)m=228.08m一个弯道长为 228.08/2=114.04m2.直段长的计算两个直段长=跑道全长-两个弯道长=400m-228.08m=171.92m一个直段长为 171.92/2=85.96m3.跑道全长计算跑道全长=两个弯道长两个直段长=228.08 171.92=400m(二)各分道弯道长度的计算田径竞赛规则规定,第一分道计算线是距离内突沿外沿0.30米处计算,其余各条分道计算线是距离里侧分道线外沿0.20米处计算.根据圆周公式C=2πr,因此,各分道两个弯道的计算线长为:第1分道(C1)=2π(r 0.30)=228.08米第2分道(C2)=2π[r (1×1.22) 0.20]=235.12米第3分道(C3)=2π[r (2×1.22) 0.20]=242.78米第4分道(C4)=2π[r (3×1.22) 0.20]=250.45米由以上计算,可得出计算N道弯道周长的公式:第N分道(Cn)= 2π[r (n-1)d 0.20](三)起跑线前伸数的计算通过上述各条分道弯道周长的计算,我们看到第1分道弯道周长为228.08米,第2分道弯道周长为235.12米.第2分道弯道周长比第1分道弯道周长长 7.04米.为了使第2分道以后各条分道运动员在比赛时所跑的距离与第1分道运动员所跑的距离相等,第2分道以后各条分道的起点必须向前伸出一段距离.这种与第1分道相比所应向前伸出的距离,叫起跑线前伸数.起跑线前伸数的计算方法如下:Wn=2π[r (n-1)d 0.20]- 2π(r 0.30)=2π[(n-1)d –0.1]以上是计算两个弯道起跑线前伸数的公式.若分道跑1个弯道或3个弯道,计算起跑线前伸数的公式分别为:Wn =π[(n-1)d –0.1] (1个弯道)Wn =3π[(n-1)d –0.1] (3个弯道)第二讲径赛场地(2)教学目的和任务:1,掌握切入差的计算方法2,掌握标准半圆式田径场跑道的画法3,熟练掌握正弦丈量法及余弦丈量法的计算(四)切入差的计算有的径赛项目,要求运动员先分道跑,跑完一定距离到抢道标志线后,再采用不分道跑.这样,外道运动员向里道切入时就要比第一分道运动员多跑一点距离,这段距离就叫切入差.切入差的计算如下:CEW为第五道运动员的切入差.已知:AC=AB=DE AD=BE 求CE的长解:根据勾股定理 DC =AC -AD则 DC= AC -AD由于 CE=DE-DC所以 CE=DE- AC -AD根据上述结论,我们得出以下求切入差的公式:K=S-S [(n-1)d-0.10]此公式适用于计算任何半径,任何分道宽和任何分道的切入差.部分分道跑的项目,确定起跑线位置,应将切入差加入起跑前伸数内.(五)弯道上长度的丈量和计算半圆式田径场跑道,由两个相等的直段和两个半径相等的弯道构成丈量直道上的长度比较容易,不需计算,可以用钢尺或皮尺沿内突沿或分道线丈量,丈量弯道就比较麻烦.目前弯道上长度的丈量方法较多,但直接丈量法准确性较差,经纬仪测量法计算和测量角度较麻烦.对跑道丈量的要求是准确,简便和从实际出发.下面介绍两种已知弯道上的长度,然后再以弦长去丈量弯道的方法.1. 正弦丈量法.2.余弦丈量法1. 正弦丈量法的计算正弦丈量法也叫直弦丈量法,它是一种已知弧长,然后用正弦定理计算其弦长,再以弦量弧进行丈量弯道上长度的方法.2.余弦丈量法的计算余弦丈量法是根据在任意三角形中,已知两边的它们的夹角,应用余弦定理计算角度的对边长度来丈量弯道上长度的方法.余弦丈量法只要有一个丈量基准点,就可以计算和向外丈量各条分道上所需要的位置,也称放射丈量法,它是高效的丈量方法,因此广为采用.举例说明余弦丈量法的计算.三,跑道的画法在举行田径运动竞赛和测验之前,要进行田径场跑道的画线工作.为了使画线工作做得迅速,准确,画线前应了解场地的情况,掌握和计算好各种需要丈量的数据,同时也要准备好画线器材,这样有利于画线工作的进行.(一)分道线的画法画分道线,应以跑道内突沿外沿为基准,各分道线都是用5厘米的白灰色线画成.标准场地或正规比赛,分道宽应为1.22米或1.25米.在画直段分道线时,以内突沿外沿为基准,在直,曲段分界线上,从里向外,每隔1个分道宽做一标记点.然后用丈量尺或绳拉线画出5厘米宽的白灰色线,即为直段分道线.画弯道分道线时,一般先用特制的钉耙画出标记线,然后,再沿标记线画出5厘米宽的白灰线.注意在用钉耙画线时,钉耙的横梁要指向圆心.(二)分道跑项目起跑线和终点线地段的画法为了便于竞赛工作的进行,田径场终点通常是固定不变的.一般都把终点放在第1直,曲段分界线上.为了便于裁判工作,在终点线后面,每隔1米画一条与终点线平行的线,共画5条,在第1个平行线内,还应用白灰色线标出各分道的道次数.分道跑或部分分道跑项目起跑线,画现时,应注意使各起跑线的延长线通过弯道的圆心.(三)不分道跑项目起跑线的画法径赛中的1500米,3000米,5000米,10000米跑等项目的比赛是不分道跑的.起跑时,为了使所有运动员在到达终点时所跑的距离相等,因此起跑线必须画成一条弧线.由于这些项目有的是起跑后进入直道的,有的是起跑后进入弯道的,因此起跑线的画法也是不同.1. 起跑后进入直道项目起跑线的画法标准半圆式田径场上的1500米跑比赛是起跑后进入直道的,其起跑线画法是以第三直,曲段分界线上离内突沿外沿30厘米处为圆心,向后以100米为半径画弧与跑道内,外突沿相交,以弧线为起跑线后沿画5厘米宽的白灰线即为1500米跑起跑线.用同样方法,以103米为半径再画虚线,就是1500米跑起跑的集合线.另外,还有两种画法.一种是抢道切入差点连接法;还有一种是余弦点连接法.2.起跑后进入弯道项目起跑线的画法标准半圆式田径场上的3000米,5000米10000米跑比赛是起跑后进入弯道的.为了使所有运动员所跑的距离相等,起跑线应为弧线,画线时,可采用正弦点连接法或余弦点连接法.(四)抢道标志线的画法在标准半圆式田径场举行正规比赛时,800米跑和4×400米接力跑都是先分道跑,后并道跑.运动员必须先分道后切入.画法是:以直段长为半径,在第二直,曲段分界线处画弧与跑道内,外突沿相交,然后以此线为后沿画5厘米宽的白灰线便是抢道标志线.(五)接力区的画法接力区的画法为先在跑道或各条分道上量出各棒距离的起点,然后在第2,3,4棒起点的前,后10米处各画5厘米宽的白灰线构成接力区.接力区为20米,前面的线叫接力区前沿,后面的线叫接力区后沿.线包括在接力区内.4×100米接力还应在各条分道接力区后沿的10米处画出一条虚线为预跑线,预跑线宽5厘米,不包括在10米预跑区内.。
标准田径场地平面示意图及画法
![标准田径场地平面示意图及画法](https://img.taocdn.com/s3/m/41e974a9f021dd36a32d7375a417866fb84ac0b5.png)
标准田径场地平面示意图及画法田径运动场地是进行田径运动教学、训练、组织田径运动竞赛和开展大众体育活动必不可少的物质条件,半圆式田径场是已被国内外普遍采用的竞赛场地,通常采用的弯道半径有36米、36.5米和37.898米。
国际业余田径联合会刊发的《田径设施手册》中认为,最好的是36.5米。
(一) 半圆式田径场地的平面结构半圆式田径场的跑道是由两个180度的半圆(弯道或称曲段)和两个对等的直段组成。
1.纵轴线或称中线,为南、北走向,把场地的宽分为东、西两部分,它是绘图和修建场地的基线。
2.圆心圆心在纵轴线上,场地两端的弯道各有一个圆心,它是画弯道内、外沿和各条分道线的圆心。
3.内突沿和外突沿是跑道内侧、外侧永久性突起的边沿,宽5厘米,高5厘米,其宽度不计人跑道的宽度之内。
4.直、曲段分界线是跑道直段和曲段(弯道)的交界线,它们必须通过圆心并垂直于纵轴线。
半圆式田径场有四个直、曲段分界线,通常把终点处的直、曲段分界线称为第一直、曲段分界线,其余的按逆时针方向排列,依次为第二、第三、第四直、曲段分界线。
这四条分界线是测量跑道的基准线,必须在跑道的内、外突沿上做出准确的、明显的标志。
通常把第一、第二分界线之间的弯道叫第一弯道,第三、第四分界线之间的弯道叫第二弯道。
5.直段和直道直段是第一、第二弯道之间的两段直跑道。
直道包括直段和直段两端的延长段,称为直道。
6.跑道宽和分道宽跑道宽是指跑道内、外突沿之间的宽度,也称跑道总宽。
分道宽是指每一条跑道的宽度,即从内侧分道线的外沿到外侧分道线的外沿之间的宽度。
7.分道线是相邻两条分道之阿的界线。
其宽度为5厘米,包括在内侧分道的宽度之内,即第一、二道之间的5厘米宽的分道线,包括在第一道的分道宽度之内。
田径运动场地的设计.ppt
![田径运动场地的设计.ppt](https://img.taocdn.com/s3/m/47c9ae712e3f5727a4e96238.png)
位置:第 四直曲 段分界 线向后 的弯道 上.
位置:在 第四直 曲段分 界线,同 400米的 起点.
4*400米第 一接力区 位置:在第 一直曲段 分界线.
4*400米接力抢道线
4*400米第二接力区
4*400米接力第三接力区
200米跑道的画法和具体数据 至少需要:长106米,宽48Байду номын сангаас的空地.弯道半径18米,每条 跑道宽1米. 实线画法同400米跑道.
4*100米第一接力区数值
位置:在第一直曲段分界线,起点同400米.
第一接力区:以A 点为圆心,用表中 的数字为半径画 弧线,与各条跑道 线交叉成A1— A12点.通过12点 各做一条与跑道 线垂直的线,每条 跑道 的两条线之间为 20米,确实是各跑 道的第一接力区,
位置:在第 二直曲段分 界线与第三 分界线之间.
两圆心之间的距离:42.5米(即直段长)
检验方法:量对角线:55.70米.
100米的起点
延长终点:30米 向后延长第四直曲段分界线:27.5米. 总长100米,他的后沿确实是100米的起点
200米起点
位置:在第一直曲段分界线 400米起点数值
位置:在 第一直 曲段分 界线向 内0.30 米处,以 此点为 圆心,向 直段
200米起点:以点为、圆心,哟内表中的长度画弧与个条 跑道线痕交叉成八个点。
通过这八个点各做一条和跑道线垂直的线痕,确实是200 米1—8道的起点。
400米起点:以点为圆心 用表中的长度画弧与各条 跑道线痕交叉形成八个点 通过这八个点各做一条和 跑道线垂直的线痕,确实是 400米1-8道的起点线。
方向画 弧,半径 为42.5 米.
400米抢道线
位置:在第三直曲段分界线处
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
田径场地设计布局和画法步骤一、田径场地设计、布局田径场有标准的和非标准的两类。
根据国际田联的竞赛规则规定,标准场地要符合下列条件:①周长400米。
②跑道至少6条,条件允许的情况下应设8-10条道。
⑧每条道宽至少1.22米,最宽为1.25米。
④所有分道线宽为5厘米。
⑤跑道的左右倾斜度最大不超过l:100,在跑进方向上的向下倾斜度不得超过l:1000。
⑥任何坚固、匀质,可以承受跑鞋鞋钉的地面,均可用于田径运动。
规则虽然对田径场地的形状未作明确规定,但如前所述,国际上公认的半圆式田径场是最好的一种,所以周长400米半圆式田径场地是国际田联允许的标准田径场地。
非标准田径场地主要有两点:一是周长不足400米。
二是形状不是半圆式田径场。
当然,非标准的田径场地上的跑道条数、道宽均根据空地面积而定。
这种场地多出现在学校、工厂、农村、部队等基层单位。
是为了适应群众性的体育活动和开展田径运动的需要,而就地设计的小型田径场地。
非标准田径场地的周长一般有200米、250米、300米、350米等几种。
(一)、标准田径场地的条件1、半径为36米的400米半圆式田径场地这种场地半径为36米,直段道长85.96米,弯道总长度228.08米,一个弯道长114.04米,跑道6—8条,道宽1.22米或者1.25米。
我国很多城市是这种规格的田径场。
它直道较长,半径是36米,所以达不到标准足球场的宽度,南北两端的观众观看足球赛和其他体育表演看不清。
2、半径37.898米的400米半圆式田径场地这种场地半径为37.898米,虽然半径的数字是小数点后3位,计算有点儿复杂,但直段长80米,一个弯道长120米,除了与37.70米半径规格场地有共同的优点外,还有一个优点:因直段、弯道都是整数,便于计算、丈量、画线。
这种场地是当前出现的新型标准场地。
(二)非标准的田径场地的条件1、非标准的半圆式田径场地周长一般有200米、250米、300米、350米等规格,跑道可为4—6条,条件许可的情况下可使道宽为1.22米,这样各外道的前伸数可和标准半圆式场地一样。
以上这些规格的场地和标准半圆式田径场地一样,只是周长不足400米。
这些场地的半径可短可长,一般至少为15米,最大可到34米。
可供基层单位组织小型田径比赛用,可以开展群众性的田径运动和其他体育锻炼活动。
2、非标准的长方形(四角式)田径场地这种场地的形状不同于半圆式,是因地制宜设计的形状。
如空地虽是长方形,但长和宽不成比例,长和宽的距离较接近,好似正方形,因此宜于设计长方形(四角式)的田径场。
这种场地的特点是:有4个直段道,有4个弯道,而4个弯道加起来冈4好是一个圆周。
周长可根据空地情况设计成200米、250米、300米、350米等不同规格的,也可适应基层单位组织小型田径比赛和开展群众性的田径运动,或用于教学、训练。
但这种形状的场地在基层单位比较少见,因为丈量、画线比半圆式场地复杂。
以上是对标准田径场地和非标准田径场地的简单介绍。
后面将详细介绍几种规格的标准400米半圆式田径场地的各种数据和画法,还介绍了几种不同规格不同形状的非标准田径场地,供学校、工矿企业、农村、部队修建场地和测画场地参考。
不管哪种田径场,其周围都要设若干条跑道,中央应有可供设计球类运动的场地,两侧和两端应有可供修建沙坑和一些投掷区的空地。
二、田径场地的布局根据田径竞赛规则规定,参照国内外大型田径比赛场地的情况,设计布局应打破传统的模型。
下面介绍几种田径比赛场地的设计布局:1、室外田径场地设计和布局第一种场地的设计和布局,如图3所示。
图3特点:占地面积小,能满足省级或部分项目省级以上比赛。
第二种场地的设计和布局,如图4所示。
特点:充分利用竞赛规则中关于场地坡度与成绩的关系,有利于运动员提高成绩和公平竞赛;有利于田赛跳跃类项目在同等条件下的两个比赛场地同时进行,互不干扰;有利于组织竞赛和观众观看比赛。
第三种场地的设计和布局,如图5所示。
特点:田赛项目具备同时进行的两个比赛场地的条件。
这种场地在日本东京体育竞技场曾承办了第3届世界田径锦标赛。
图(4)图(5)2、室内田径场的设计和布局室内田径场的设计和布局,也应充分利用竞赛规则规定精神,为运动员提高成绩和公平竞赛提供一个良好的条件。
室内半圆式田径场第一分道计算线周长一般为200米,内突沿半径为15~17米,即弯道弧段的距离约占周长距离的一半左右。
下面介绍两种室内200米田径比赛场地的设计和布局:第一种场地的设计和布局,如图6所示。
图(6)特点:充分利用竞赛规则中有关场地坡度与成绩的关系,有利于运动员提高成绩和公平竞赛;进行短距离项目比赛,有充足的缓冲地带。
这种场地的设计和布局,国内外普遍采用。
第二种场地的设计和布局,如图7所示。
图(7)特点:也能充分利用竞赛规则中有关场地坡度与成绩的关系和有利于运动员提高公平竞赛,但在进行短距离项目比赛时,必须设辅助装置作运动员的缓冲地带。
这种场计和布置,国外普遍采用。
三、田径场的设计(一)标准半圆式田径场的设计标准半圆式田径场的第1分道周长为400m。
在国际上常用的半径为36m或37.898m,设8条分道,每条分道宽为1.22m或1.25m。
现以半径为36m为例计算标准半圆式田径场的一般数据。
计算场地总宽:总宽=2(d�分道数 r)=2(1.25�8 36)=92(m)。
计算弯道计算线长:弯道长=2�3.1416�(r 0.3)=2�3.1416�(36 0.3)=228.08(m)。
计算直段长:直段长=(400-弯道长)�2=(400-228.08)�2=85.96(m)。
计算场地总长:总长=总宽直段长=92 85.96=177.96(m)。
在设计场地时,最好能考虑到在场地两侧留有适当的跳远和撑杆跳高的场地,最少也得要在四周留有2m的余地。
现把半径为36m和37.898m的两种标准半圆式400m田径场的基本数据列表如下:两种标准半圆式400米田径场的基本数据:半径(m)弯道长(m)直段长(m)道数跑道宽(m)总宽(m)总长(m)36.0037.898 228.08240.0085.9680.00881O.0010.0092.0095.80177.96175.80(二)半圆式田径场的测绘(以r=37.898m为例)1、丈量空地的长和宽,确定场地的纵轴线AB,在纵轴线上定出场地中心点O(图①)。
图1—2半圆式田径场的绘制图(8)2、自中心点O沿纵轴线向两侧各丈量40m取两点为Ol、O2,即为两弯道的圆心(图①)。
3、过0l、D2作纵轴的垂直线Z1与Z2,这两条线在跑道部分即为直、曲段分界线(图①)。
4、分别以01、02为圆心,37.898m为半径向轴线两端作半圆,交直线Z1于C、D两点,交直线Z2于E、F两点,这样构成两个弯道的内沿(图②)。
5、再分别以D1、02为圆心,以47.898m(半径加跑道宽)为半径向轴线两端作半圆,交直线Z.于C′、D′两点,交直线Z2于E′、F′两点,这样构成两个弯道的外沿(②)。
6、连结CE、DF,即为跑道直段的内沿;连结C′E′、D′F′,即为跑道直段的外沿(图②)。
7、从直段两端分别延长30m,构成至少140m长的直道(图②)。
三、非标准田径场的设计凡第1道周长不足400m或形状不同于半圆式的田径场,都称非标准田径场。
它的设计应遵循因地制宜、因陋就简、勤俭节约、经济实用的原则,尽可能采用半圆式,纵轴尽可能正南北向,弯、直段长度比例要适宜(3:2或1:1),至少要有4条分道,跑道周长采用200m、300m以便于计算,并与其他运动场地的布局综合考虑。
(一)小型半圆式田径场的设计例l:有一块空地长138m,宽70m,设计一个半圆式田径场。
解:设计步骤和方法:1、设分道6条,d=1.22m,跑道总宽为7.32m,周围余地定为1.68m。
2、计算弯道半径r:r=[空地宽-2�(跑道宽余地)]�2=[70-2�(7.32 1.68)]�2=26(m)。
3、计算直段长:直段长=空地长-2�(r 跑道宽余地)=138-2�(26 7.32 1.68)=68(m)。
4、计算弯道计算线长:弯道计算线长=2�3.1416�(26 O.3)=165.25(m)。
5、计算第1分道计算线总长:总长=弯道计算线长 2�直段长=165.25 2�68=301.25(m)。
6.调整总长:301.25m接近300m,比300m多1.25m,可以调整直段长使场地成为300m田径场。
调整后直段长=68-1.25�2=67.38(m)7、验算第1分道总长:总长=165.25 2�67.38=300(m)该空地可建造一个300m半圆式田径场。
内突沿半径为26m,直段长为67.38m,跑道总宽为7.32m,6条分道。
例2:有一块空地长92m,宽53m,设计一个半圆式田径场。
解:设分道6条,d=1.22m,跑道总宽为7.32m,周围余地定为1mr=[53-2�(7.32 1)]�2=18.18(m)(取整数18m),直段长=92-2�(18 7.32 1)=39.36(m),弯道计算线长=2�3.1416�18.3=114.98(m),第1分道计算线总长=114.98 2�39.36=193.7(m)。
193.7m接近200m,比200m差6.3m,可调整设计半径,因场地的长、宽限制,只能减少1条分道,设计半径改为19m。
弯道计算线长=2�3.1416�19.3=121.27(m),直段长=(200-121.27)�2=39.37(m)。
该空地可建造一个200m半圆式田径场。
内突沿半径为19m,直段长为39.37m,跑道总宽为6.1m,5条分道。
(二)四角形跑道的设计近似正方形的空地适宜设计四角形跑道。
四角形跑道的平面图如图7-3。
例3:空地长78m,宽66m,设计一个田径场。
解:按空地的长、宽比例,可设计一个四角形跑道的田径场。
初定5条分道,d=1.22m,跑道总宽为6.1m,留余地1m。
半径r=[空地宽-2�(跑道宽余地)]�3=[66—2�(6.1 1)]�3=17.26(m)(取整数17m),图(9)图9四角形跑道示意图弯道总长=2�3.1416�17.3=108.7(m),长直段长=空地长-2�(跑道宽 r 余地)=78-2�(6.1 17 1)=29.8(m),短直段长=空地宽-2�(跑道宽 r 余地)=66-2�(6.10 17 1)=17.8(m),跑道总长=2�(长直段短直段) 弯道总长=2�(29.8 17.8) 108.7=203.9(m)。
调整跑道总长的方法,可在长直段或短直段中减去多出的部分:203.9m比200m多出3.9m,先把短直段调整为整数17m,即在总长减少1.6m,再在长直段减去3.3m,即长直段长为28.65m。
