钢铁里氏硬度与洛氏硬度换算表
钢铁洛氏与肖氏、里氏硬度对照表
钢铁洛氏与肖氏硬度对照表
钢铁里氏硬度与洛氏硬度换算表
小资料：硬度代号
洛氏硬度HRA A标尺常用于高強度钢材表面硬度的检测。
标准代号：GB/T230-1991 金属洛氏硬度试验HRB B标尺常用于调质钢表面硬度的检测。
方法
HRC C标尺常用于淬火钢表面硬度的检测。
GB1818 金属表面洛氏硬度试验方
法
布氏硬度HB 常用于调质钢表面硬度的检测。
标准代号：GB231-1984
HB10D2试验载荷为100KG。
HBd10、2d5、4d2.5mm 试验压头钢球直径为10、5、2.5mm
维氏硬度HV 常用于淬硬薄钢板表面硬度的检测。
标准代号：GB 4340 金属维氏硬度试验方法
GB5030 金属小负荷维氏硬度试
验方法
GB/T 4342 金属显微维氏硬度试
验方法
肖氏硬度HS 可用于黑色金属、有色金属或圆柱形非金属材料如橡胶条等表面硬度的检测。
邵氏硬度HA 用于硬橡胶(塑料)等表面硬度的检测。
里氏硬度HL 在台式硬度试验机上不能进行硬度测定的淬硬零件均可采用里氏法测定。
HLD 采用D型冲击装置时的里氏硬度。
标准代号：JJG 747 里氏硬度计检定规程。
里氏硬度转换洛氏硬度
里氏硬度转换洛氏硬度
里氏硬度和洛氏硬度是常用的硬度测试方法，它们之间可以通过一定的转换关系进行互相转换。
具体的转换公式如下：
洛氏硬度（HRC）= 0.2 × 里氏硬度（HB）+ 30
里氏硬度（HB）= 5 × (洛氏硬度（HRC）- 30)
需要注意的是，这只是一个近似的转换关系，在实际应用中可能存在一定的误差。
因此，在进行硬度转换时，最好使用标准化的转换表格或者依靠专业的硬度测试仪器来获取准确的结果。
同时，还要考虑到材料的特性和不同硬度测试方法的适用范围，以确保测试结果的准确性和可靠性。
洛氏硬度(HRC)、布氏硬度(HB)硬度换算表
洛氏硬度（HRC）、布氏硬度（HB）硬度换算表（表格在后面）硬度是衡量材料软硬程度的一个性能指标。
硬度试验的方法较多，原理也不相同，测得硬度值和含义也不完全一样。
最常用的是静负荷压入法硬度试验，硬度其值表示材料表面抵抗坚硬物体压入的能力。
里氏硬度（HL）、肖氏硬度(HS)则属于回跳法硬度试验，代表金属弹性变形功的大小。
因此，硬度不是一个单纯的物理量，而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标（参照GB/T231－1984），生产中常用布氏硬度法测定经退火、正火和调质得刚健，以及铸铁、有色金属、低合金结构钢等毛胚或半成品的硬度。
1、钢材的硬度：金属硬度(Hardness)的代号为H。
按硬度试验方法的不同，●常规表示有布氏（HB）、洛氏（HRC）、维氏（HV）、里氏（HL）硬度等，其中以HB及HRC较为常用。
●HB应用范围较广，HRC适用于表面高硬度材料，如热处理硬度等。
两者区别在于硬度计之测头不同，布氏硬度计之测头为钢球，而洛氏硬度计之测头为金刚石。
●HV-适用于显微镜分析。
维氏硬度(HV)以120kg以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值。
●HL手提式硬度计，利用冲击球头冲击硬度表面后产生弹跳；利用冲头在距试样表面1mm处的回弹速度与冲击速度的比值计算硬度，公式：里氏硬度HL=1000×VB（回弹速度）/VA（冲击速度）。
2、HB - 布氏硬度；一般用于材料较软的时候，如有色金属、热处理之前或退火后的钢铁。
HB是以一定大小的试验载荷，将一定直径的淬硬钢球或硬质合金球压入被测金属表面，保持规定时间，然后卸荷，测量被测表面压痕直径，载荷除以压痕球形成的表面积所得的商。
一般为：以一定的载荷(一般3000kg) 把一定大小(直径一般为10mm) 的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2) 。
钢铁硬度与强度近似换算.
814
803
831
805
840
812
816
27
23.5
70.6
44.0
23.3
246
242
3.89
860
824
813
838
813
848
822
825
28
23.5
70.6
44.023.3源自2462423.89
860
824
813
838
813
848
822
825
29
24.0
70.8
44.5
23.9
249
245
钢铁硬度与强度近似换算
碳素钢、合金钢（不包括低碳钢）
序号
洛氏硬度
HRC
洛氏硬度
HRA
表面洛氏硬度
HR15N
表面洛氏硬度
HR30N
表面洛氏硬度
HR45N
维氏硬度
HV
布氏硬度
HB30D2
布氏硬度
d10、2d5、4d2.5mm
抗拉强度σbMPa
碳钢
抗拉强度σbMPa
铬钢
抗拉强度σbMPa
铬钒钢
抗拉强度σbMPa
211
4.15
73.6
706
705
772
726
757
703
724
3
17.5
67.6
38.4
16.2
214
214
4.13
74.4
714
712
775
731
763
711
731
4
17.5
洛氏硬度里氏硬度

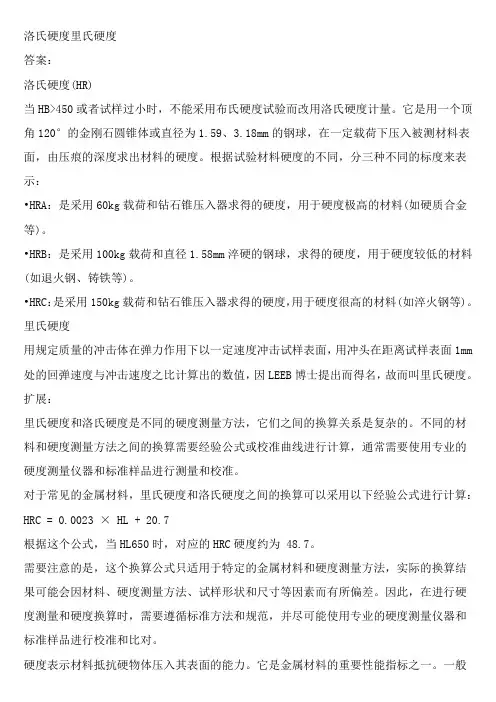

洛氏硬度里氏硬度答案：洛氏硬度(HR)当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：•HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料(如硬质合金等)。
•HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料(如退火钢、铸铁等)。
•HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料(如淬火钢等)。
里氏硬度用规定质量的冲击体在弹力作用下以一定速度冲击试样表面，用冲头在距离试样表面1mm 处的回弹速度与冲击速度之比计算出的数值，因LEEB博士提出而得名，故而叫里氏硬度。
扩展：里氏硬度和洛氏硬度是不同的硬度测量方法，它们之间的换算关系是复杂的。
不同的材料和硬度测量方法之间的换算需要经验公式或校准曲线进行计算，通常需要使用专业的硬度测量仪器和标准样品进行测量和校准。
对于常见的金属材料，里氏硬度和洛氏硬度之间的换算可以采用以下经验公式进行计算：HRC = 0.0023 × HL + 20.7根据这个公式，当HL650时，对应的HRC硬度约为 48.7。
需要注意的是，这个换算公式只适用于特定的金属材料和硬度测量方法，实际的换算结果可能会因材料、硬度测量方法、试样形状和尺寸等因素而有所偏差。
因此，在进行硬度测量和硬度换算时，需要遵循标准方法和规范，并尽可能使用专业的硬度测量仪器和标准样品进行校准和比对。
硬度表示材料抵抗硬物体压入其表面的能力。
它是金属材料的重要性能指标之一。
一般硬度越高，耐磨性越好。
常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。
1.布氏硬度(HB)以一定的载荷(一般3000kg)把一定大小(直径一般为10mm)的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值(HB)，单位为公斤力/mm2 (N/mm2)。
里氏换算表,洛氏换算表
里氏换算表,洛氏换算表硬度符号：为避免混淆——用不同冲击装置测量得到的里氏值；——由里氏值换算出的其它硬度值与其它各种方法测得的其它各种硬度值；推荐使用下列符号：L D：用冲击装置D测得的里氏值612 L D HBL D：换算成布氏硬度的里氏值341 HBL D HVL D：换算成维氏硬度的里氏值354 HVL D HRCL D：换算成洛氏C硬度的里氏值35.9HRCL D扩展换算表的建立：对于特殊用途，使用者可扩充各个换算表，但必须注意下列各点：——必须使用标准冲击装置D校验里氏硬度测试仪的正确读数.——必须用相应测量范围的试块校验各种静态测试仪的性能.——相关硬度值的测试点应尽可能接近，为得到分别用静、动态方法测得的一对可比硬度值.一般需10~15（动态）里氏硬度值进行平均，对三个静态压痕硬度值进行平均.钢和铸钢Steel and cast steel合金工具钢Cold work tool steel灰铸铁和球墨铸铁Cast iron with lamellar and nodular graphite铸铝合金Cast aluminium alloys铜锌合金（黄铜）Copper-zinc alloys (brass)铜铝合金/铜锡合金（青铜）Copper-aluminium alloys/copper-tin alloys(bronzes)纯铜Wrought copper alloys.low alloyed钢和铸钢（弹性模量210000N/mm2）300 350 400 450 500非铅垂冲击方向修正值从所测量的L D 值减去表中修正值L D-6 -6 -5 -5-12 -12 -11 -10-20 -19 -18 -17-29 -27 -25 -24钢和铸钢（弹性模量210000N/mm2）L D HV HB（F=30D2）HRB HRC HSD L D HV HB（F=30D2）HRB HRC HSD300 302 304 306 308310 312 314 316 318320 322 324 326 328330 332 334 336 338340 342808182838485868788899091929394959697981001011028081828384858687888990919394959697989910010210338.439.440.341.342.343.244.245.146.046.947.848.749.650.451.352.253.053.854.655.556.357.140040240440640841041241441641842042242442642843043243443643844044214214314514714815015115315515615815916116316416616817017117317517614014114314414514714815015115315415615715816016216316516616816917176.376.977.478.078.579.079.580.080.581.081.582.082.482.983.483.884.384.785.185.686.086.4-5-4-4-4-3-3-3-2-10- 9- 8- 8- 7- 6- 6- 5-16-15-14-13-12-11-10- 9-22-20-19-18-17-16-15-14344 346 348350 352 354 356 358360 362 364 366 368370 372 374 376 378380 382 384 386 388390 392 394 396 398400 10310410610710810911111211311511611711912012112312412612712813013113313413613713914014210410510610710911011111211411511611711912012112212412512612812913013213313413613713814057.858.659.460.160.961.662.463.163.864.565.265.966.667.267.968.669.269.870.571.171.772.372.973.574.174.775.275.876.344444644845045245445645846046246446646847047247447647848048248448648849049249449649850017818018218318518718919119219419619820020120320520720921121321521621822022222422622823017217417517717918018218418518718919019219419519719920020220420620720921121321521621822086.887.287.788.188.488.889.289.690.090.390.791.191.491.892.192.592.893.293.593.894.294.594.895.295.595.896.196.496.7上表中的值适用于经热轧、热锻及热处理的低合金钢及铸钢钢和铸钢（弹性模量210000N/mm2）L D HV HB（F=30D 2）HRB HRC HSD L D HV HB（F=30D2）HRB HRC HSD500 502 504 506 508510 512 514 516 518520 522 524 526 528530 532 534 536 538540 542 544 546 548550 552 554 556 558560 23023223423623824024224424624825025225425625826026326526726927127327527728028228428628829129322022222422622722923123323523723924124324524724925125325525725926126326526726927127427627828096.797.097.497.798.098.398.698.999.299.520.020.420.721.021.421.722.122.422.723.123.423.724.124.424.725.025.425.726.026.326.626.927.327.627.928.232.532.833.133.333.633.934.234.534.735.035.335.635.936.236.436.737.037.337.637.938.238.538.739.039.339.639.940.240.540.841.160060260460660861061261461661862062262462662863063263463663864064264464664865065265465665866033934234434734935235435735936236436736937237537738038338538839139339639940240440741041341641932632833133333633834134334634835135335635836136436636937237437738038238538839139339639940240534.234.534.835.135.335.635.936.236.536.737.037.337.637.938.138.438.738.939.239.539.840.040.340.640.841.141.441.641.942.142.447.047.347.647.948.248.548.849.149.449.750.050.350.650.951.251.551.852.252.552.853.153.453.754.054.354.654.955.255.555.956.2562 564 566 568570 572 574 576 578580 582 584 586 588590 592 594 596 598600 29529729930230430630931131331531832032232532733033233433733928228428728929129329529830030230530730931231431631932132332628.528.829.129.429.730.030.430.731.031.331.631.932.132.432.733.033.333.633.934.241.441.742.042.242.542.843.143.443.744.044.344.644.945.245.545.846.146.446.747.066266466666867067267467667868068268468668869069269469669870042142442743043343643944244544845145445846146446747047347748040741041341641942242542843143443744044344644945245545846246542.742.943.243.443.743.944.244.444.745.045.245.545.746.046.246.446.746.947.247.456.556.857.157.457.758.058.458.759.059.359.659.960.360.660.961.261.561.962.262.5上表中的值适用于经热轧、热锻及热处理的低合金钢及铸钢钢和铸钢（弹性模量210000N/mm2）L D HV HB（F=30D2）HRB HRC HSD L D HV HB（F=30D2）HRB HRC HSD700 702 704 706 708 48048348749049346546847147447847.447.747.948.248.462.562.863.163.563.880080280480680867868368869369858.859.059.259.559.779.579.980.280.681.0710 712 714 716 718720 722 724 726 728730 732 734 736 738740 742 744 746 748750 752 754 756 758760 762 764 766 768770 772 774 776 778 49750050350751051451752152552853253553954354755055455856256657057457758158659059459860260661061561962362848148448749149449750150450851151451852152552853253553954354655055355756156556857257658058358759159559960348.648.949.149.449.649.850.150.350.550.851.051.251.551.751.952.252.452.652.953.153.353.553.854.054.254.454.754.955.155.355.655.856.056.256.464.164.464.865.165.465.766.166.466.767.167.467.768.168.468.769.169.469.770.170.470.771.171.471.872.172.472.873.173.573.874.274.574.975.275.681081281481681882082282482682883083283483683884084284484684885085285485685886086286486686887087287487687870370871371872372873373874474975576076577177778278879479980581181782382983584184785486086687387988689289959.960.160.360.560.760.961.161.461.661.862.062.262.462.662.863.063.263.463.663.864.064.264.464.664.865.065.365.565.765.966.166.366.566.766.981.381.782.182.482.883.283.683.984.384.785.185.585.986.286.687.087.487.888.288.689.089.489.890.290.691.091.491.892.292.693.193.593.994.394.7780 782 784 786 788 790 792 794 796 798 800 632 636 641 645 650 655 659 664 669 673 678607 611 615 619 623 627 631 635 639 643 64756.7 56.9 57.1 57.3 57.5 57.7 58.0 58.2 58.4 58.6 58.875.976.3 76.6 77.0 77.377.7 78.1 78.4 78.8 79.1 79.5880 882 884 886 888 890 892 894 896 898 900905 912 919 926 933 94067.1 67.3 67.4 67.6 67.8 68.095.2 95.6 96.0 96.4 96.9 97.3 97.7 98.2 98.6 99.1 99.5上表中的值适用于经热轧、热锻及热处理的低合金钢及铸钢合金工具钢（弹性模量210000N/mm 2）第8页表中的值适用于经退火、热处理的含铬12%的高炭合金工具钢系列，牌号示例见下表：西德工业标准化DIN 英国标准BS4459- 日本工业标准JISG4404联合国标准UNS美国钢铁学会标准AISI标准编号Standard No 牌号Symbol1.2080 1.2085 1.2086 1.2201 1.2378 1.2379 1.2436 1.2601 1.2609 1.2880 1.2884 X210 Cr 12X250 Cr 12X290 Cr 12X165 CrV 12X220 CrV Mo 12 2X155 CrV Mo 12 1X210 CrW 12X165 Cr Mo V12X165 CrV Mo 12 1X165 Cr Co Mo 12X250 Cr Co W12BD 3BD 2SKD 1SKD 11SKD 2T 30 403T 30 402T 30 405D 3D 2D 5非铅垂冲击方向修正值从所测量的L D值减去表中修正值L D-6-6-5-5-5-4-4-4-3-3-3-2-12-12-11-10-10- 9- 8- 8- 7- 6- 6- 5-20-19-18-17-16-15-14-13-12-11-10- 9-29-27-25-24-22-20-19-18-17-16-15-14 300350400450500550600650700750800850900。
钢铁里氏硬度与洛氏硬度换算表
钢铁里氏硬度与洛氏硬度换算表里氏洛氏里氏洛氏里氏洛氏里氏洛氏HLD HRC HLD HRC HLD HRC HLD HRC756 54.0 788 57.5 820 60.9 852 64.2 758 54.2790 57.7 822 61.1 854 64.4 760 54.4 792 58.0824 61.4 856 64.6 762 54.7 794 58.2 826 61.6858 64.8 764 54.9 796 58.4 828 61.8 860 65.0766 55.1 798 58.6 830 62.0 862 65.3 768 55.3800 58.8 832 62.2 864 65.5 770 55.6 802 59.0834 62.4 866 65.7 72 55.8 804 59.2 836 62.6868 65.9 774 56.0 806 59.5 838 62.8 870 66.1776 56.2 808 59.7 840 63.0 872 66.3 778 56.4810 59.9 842 63.2 874 66.5 780 56.7 812 60.1844 63.4 876 66.7 782 56.9 814 60.3 846 63.6878 66.9 784 57.1 816 60.5 848 63.8 880 67.1786 57.3 818 60.7 850 64.0 882 67.3小资料：硬度代号洛氏硬度HRA A标尺常用于高强度钢材表面硬度的检测。
标准代号：GB/T230-1991 金属洛氏硬度试验HRB B标尺常用于调质钢表面硬度的检测。
方法HRC C标尺常用于淬火钢表面硬度的检测。
GB1818 金属表面洛氏硬度试验方法布氏硬度HB 常用于调质钢表面硬度的检测。
标准代号：GB231-1984 HB10D2 试验载荷为100KG。
HBd10、2d5、4d2.5mm 试验压头钢球直径为10、5、2.5mm 维氏硬度HV 常用于淬硬薄钢板表面硬度的检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢铁里氏硬度与洛氏硬度换算表
里氏洛氏里氏洛氏里氏洛氏里氏洛氏
HLD HRC HLD HRC HLD HRC HLD HRC
756 54.0 788 57.5 820 60.9 852 64.2 758 54.2
790 57.7 822 61.1 854 64.4 760 54.4 792 58.0
824 61.4 856 64.6 762 54.7 794 58.2 826 61.6
858 64.8 764 54.9 796 58.4 828 61.8 860 65.0
766 55.1 798 58.6 830 62.0 862 65.3 768 55.3
800 58.8 832 62.2 864 65.5 770 55.6 802 59.0
834 62.4 866 65.7 72 55.8 804 59.2 836 62.6
868 65.9 774 56.0 806 59.5 838 62.8 870 66.1
776 56.2 808 59.7 840 63.0 872 66.3 778 56.4
810 59.9 842 63.2 874 66.5 780 56.7 812 60.1
844 63.4 876 66.7 782 56.9 814 60.3 846 63.6
878 66.9 784 57.1 816 60.5 848 63.8 880 67.1
786 57.3 818 60.7 850 64.0 882 67.3
小资料：硬度代号洛氏硬度HRA A标尺常用于高强度钢材表面硬度的检测。
标准代号：GB/T230-1991 金属洛氏硬度试验HRB B标尺常用于调质钢表面硬度的检测。
方法HRC C标尺常用于淬火钢表面硬度的检测。
GB1818 金属表面洛氏硬度试验方法布氏硬度HB 常用于调质钢表面硬度的检测。
标准代号：GB231-1984 HB10D2 试验载荷为100KG。
HBd10、2d5、4d2.5mm 试验压头钢球直径为10、5、2.5mm 维氏硬度HV 常用于淬硬薄钢板表面硬度的检测。
标准代号：GB 4340 金属维氏硬度试验方法GB5030 金属小负荷维氏硬度试验方法GB/T 4342 金属显微维氏硬度试验方法肖氏硬度HS 可用于黑色金属、有色金属或圆柱形非金属材料如橡胶条等表面硬度的检测。
邵氏硬度HA 用于硬橡胶(塑料)等表面硬度的检测。
里氏硬度HL 在台式硬度试验机上不能进行硬度测定的淬硬零件均可采用里氏法测定。
HLD 采用D型冲击装置时的里氏硬度。
标准代号：JJG 747 里氏硬度计检定规程。
