乡村道路硬化土方开挖施工工艺流程图
乡村道路硬化土方开挖施工工艺流程图1、施工方法及措施(1)施工准备开挖前先由测量人员对原始地形进行复测，经监理工程师批准后，对开挖边线进行测量放线，按设计要求做好截水沟，同时进行施工便道修筑，并形成开挖区内的暂时排水沟。
人工配合反铲挖掘机清除开挖工程区域内的树根、杂草、垃圾、废渣及监理工程师指明的其它障碍物，并按设计要求做好坡外截水沟。
采用反铲挖掘机修筑施工便道，并同步形成开挖区内暂时排水沟。
(2)场地清理场地清理包括植被清理和表土开挖。
其范围包括暂时工程、堆渣场等施工用地需要清理的全部区域的地表。
1)植被清理开挖工程施工场地地表的植被清理，延伸至离施工图所示最大开挖边线外侧至少 5m 的距离。
对于有树木根系的部位，挖除树根的范围延伸到离施工图所示最大开挖边线外侧3m 的距离。
同时对于开挖区域附近的天然植被，采取必要的保护措施，以免对周围环境造成不良影响。
对于无价值可燃物，尽快将其烧毁。
在烧毁期间，采取必要的防火措施，指派专门的守护员，以免发生火灾。
对于无法烧尽或者严重影响环境的清除物，按监理工程师指定的地区进行掩埋。
路基用地范围内的树木、灌木丛等在施工前砍伐或者移植，砍伐的树木应堆放在路基用地之外并妥善处理。
2)表土的清挖、堆放和有机土壤的使用表土系指包含根须、草木植物及覆盖草等植物的表层有机土壤。
根据监理工程师指示的表土开挖深度进行开挖，并对路基用地范围内的垃圾、有机物残渣及原地面以下至少100~300mm 内的草皮、农作物的根系和表土进行清除，并运至指定地点堆放。
表土堆积体不宜过高，避免将土壤压实和防止冲刷流失。
堆存的有机土壤利用于工程的环境保护、土壤保护和恢复造地工作。
(3)暂时性排水措施设计在每项开挖工程开始前，规划开挖区域内外的暂时性排水措施，提前做好排水设施。
在场地开挖过程中，做好暂时性地面排水设施，保持必要的地面排水坡度、设置暂时坑槽、使用机械排除积水以及开挖排水沟排除雨水和地面积水等，保护永久建造物和永久边坡免受冲刷。
土建施工全工艺流程图解
A28：外独立柱双向拉顶结合，楼面上预 埋钢筋拉结点。
A29：外墙柱采用拉顶结合，楼面上预埋钢 筋拉结点，斜拉间距≤2m ，距墙柱边 ≤50cm。
墙柱加固
A31：墙柱侧模拼接，小块模板必须放置 A32：墙柱阴角采用方木收口，竖楞伸至 在中部拼接，不允许在顶部或底部拼接。 方木底。
A33：安装外墙模板时，上层模板应深入 A34：剪力墙采用可卡式内撑条，间距≤ 下层墙体，下层墙体相应位置预留钢筋限 600mm。内撑条须绑扎固定到位。 位，以防跑模或错台。
钢管内撑
发电厂车间内开挖设备基础的大型深基坑，采取 有效的钢管内撑支护方案，避免影响已建厂房。
钢筋混凝土压顶梁 第一道钢管内撑 钻孔灌注桩排桩
型钢腰梁 粉沙土
地铁站施工，土方开挖的深基坑支护采用钻孔 灌注桩＋钢管内撑支护方案。
钻孔灌注桩支护 基坑第一道钢筋 混凝土梁内撑
第二道钢内撑
高层建筑基础施工，土方开挖的深基坑支护采 用钻孔灌注桩＋混凝土梁内撑支护方案。
南京玄武隧道底板混凝土浇筑后覆盖土工布进行保温保 湿养护。
温度探头线
大体积混凝土施工时，需要对混凝土的内外温差进行控制， 一般控制在25℃以内。可在混凝土浇筑前，埋入电子测温的温度 探头。
大体积混凝土浇筑后，用测温仪直接测量混凝土厚度中部、 上表面及底面的混凝土内部温度，以便及时控制混凝土的内外温 差和日降温速率。
轻型井点降水系统构成
弯连管 井点管
总管
真空泵
管井井点的滤管
管井井点降水是一种常用的降水方法，适用在降水深度要求 大，土质的渗透系数在20～200m/d。
井的四周填入 砂滤料
管井的井点管
管井井点施工时，先用小型钻机钻孔或水冲成孔，插入井点 管后，在管四周填入砂滤料，井内放入潜水泵。
土方施工工艺流程图

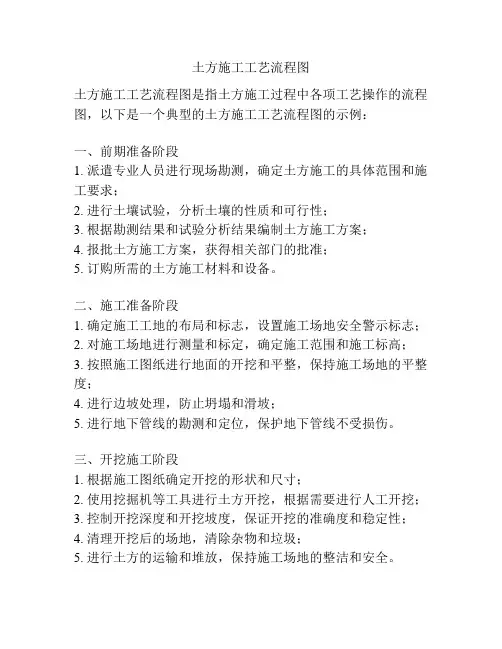

土方施工工艺流程图土方施工工艺流程图是指土方施工过程中各项工艺操作的流程图，以下是一个典型的土方施工工艺流程图的示例：一、前期准备阶段1. 派遣专业人员进行现场勘测，确定土方施工的具体范围和施工要求；2. 进行土壤试验，分析土壤的性质和可行性；3. 根据勘测结果和试验分析结果编制土方施工方案；4. 报批土方施工方案，获得相关部门的批准；5. 订购所需的土方施工材料和设备。
二、施工准备阶段1. 确定施工工地的布局和标志，设置施工场地安全警示标志；2. 对施工场地进行测量和标定，确定施工范围和施工标高；3. 按照施工图纸进行地面的开挖和平整，保持施工场地的平整度；4. 进行边坡处理，防止坍塌和滑坡；5. 进行地下管线的勘测和定位，保护地下管线不受损伤。
三、开挖施工阶段1. 根据施工图纸确定开挖的形状和尺寸；2. 使用挖掘机等工具进行土方开挖，根据需要进行人工开挖；3. 控制开挖深度和开挖坡度，保证开挖的准确度和稳定性；4. 清理开挖后的场地，清除杂物和垃圾；5. 进行土方的运输和堆放，保持施工场地的整洁和安全。
四、填筑施工阶段1. 准备填筑材料，如粉土、砂土等；2. 按照设计要求进行填筑材料的铺设，保持填筑层的平整度；3. 控制填筑层的厚度和均匀性，避免局部过厚或过薄；4. 进行填筑层的夯实，使用夯实机等设备进行夯实操作；5. 检查填筑层的质量和密实度，确保填筑层的稳定性。
五、边坡处理阶段1. 根据设计要求对边坡进行处理，如喷涂护坡剂、植物绿化等；2. 进行边坡的整形，保持边坡的稳定性和美观性；3. 检查边坡的质量和防滑性，确保边坡不容易出现坍塌和滑坡。
六、清理和收尾阶段1. 清理施工现场的杂物和垃圾，保持施工场地的整洁；2. 检查施工过程中可能产生的污染物和环境影响；3. 编制土方施工的竣工报告，汇总施工过程中的数据和统计信息；4. 进行相关部门的验收和审定，确保土方施工符合相关规范和标准；5. 完成土方施工工程的交接和移交，确保土方施工工程的质量和安全。
工程土方开挖

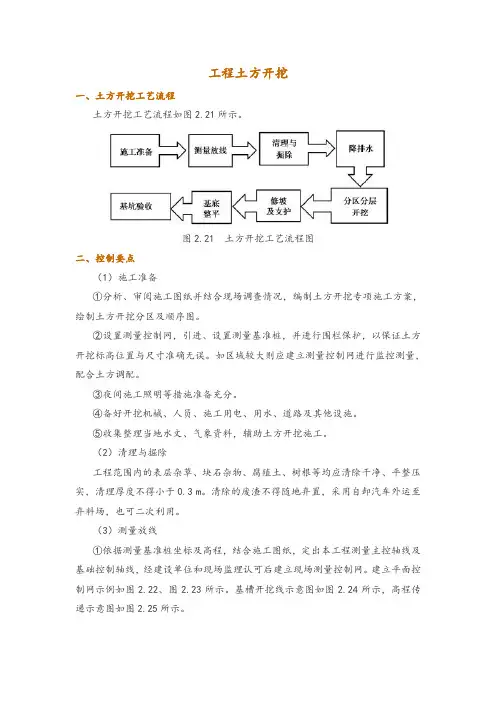

工程土方开挖一、土方开挖工艺流程土方开挖工艺流程如图2.21所示。
图2.21 土方开挖工艺流程图二、控制要点（1）施工准备①分析、审阅施工图纸并结合现场调查情况，编制土方开挖专项施工方案，绘制土方开挖分区及顺序图。
②设置测量控制网，引进、设置测量基准桩，并进行围栏保护，以保证土方开挖标高位置与尺寸准确无误。
如区域较大则应建立测量控制网进行监控测量，配合土方调配。
③夜间施工照明等措施准备充分。
④备好开挖机械、人员、施工用电、用水、道路及其他设施。
⑤收集整理当地水文、气象资料，辅助土方开挖施工。
（2）清理与掘除工程范围内的表层杂草、块石杂物、腐殖土、树根等均应清除干净、平整压实，清理厚度不得小于0.3 m。
清除的废渣不得随地弃置，采用自卸汽车外运至弃料场，也可二次利用。
（3）测量放线①依据测量基准桩坐标及高程，结合施工图纸，定出本工程测量主控轴线及基础控制轴线，经建设单位和现场监理认可后建立现场测量控制网。
建立平面控制网示例如图2.22、图2.23所示。
基槽开挖线示意图如图2.24所示，高程传递示意图如图2.25所示。
图2.22 将甲方给的点引测到围墙内部图2.23 建立平面控制网（黑三角）示例图2.24 基槽挖孔示意图②平面控制应先从整体考虑，遵循先整体后局部、高精度控制低精度的原则。
③选点应在通视条件良好、安全、易保护的位置。
测量标志应妥善保护，不得碰动，更不能损坏。
④所有测量仪器必须经质监部门检定合格后方能使用，并在使用前进行检核，发生异常不得使用。
⑤挖土过程中要定期进行复测，校验控制桩的位置和水准点标高。
（4）降排水①基坑土方开挖应注意降排水，主要方法包括集水坑排水、井点降水、隔水和回灌等（图2.26、图2.27）。
图2.25 基坑高程传递示意图图2.26 集水坑降水示意图图2.27 井点降水法②施工过程中应始终保持工作面干燥，无雨水进入，降水要求地下水位低于基坑底面0.5 m。
③降排水时，应注意监控周边地质的沉降变化以及对基坑的影响。
土方开挖施工工艺
土方开挖施工工艺1．适用范围本开挖工艺适用于一般工业与民用建筑物、构筑物的基坑(槽)和管沟以及大面积平整场地等机械开挖土方工程。
由于人工挖掘的劳动强度高、效率较低，只适用于工程量小、分散或缺乏挖掘机时械才采用，本手册不含人工挖掘。
2．主要机具设备⑴挖土机械：推土机、铲运机、挖掘机（包括正铲、反铲、拉铲、抓铲等）、装载机等。
⑵辅助工具：测量仪器、铁锹、手推车、锤子、梯子、铁镐、撬棍、龙门板、线、钢卷尺、坡度尺等。
3．作业条件⑴土方开挖前，应详细查明施工区域内的地下、地上障碍物。
对位于基坑、管沟内的管线和相距较近的地上、地下障碍物应拆、改或加固处理完毕。
⑵控制坐标和水准点已按设计要求引测到现场，并在工程施工区域设置测量控制网，包括控制基线、轴线和水平基准点。
⑶为了夜间施工，应设有足够的照明设施;在危险地段应设置明显标志,并设计合理的开挖顺序,防止错挖或超挖。
⑷施工机械进入现场所经过的道路、桥梁和卸车设施等，应事先经过检查，必要时要做好加固和加宽等准备工作。
⑸在机械无法作业的部位施工，修整边坡坡度以及清理槽底等已配备人工进行。
⑹当开挖深度范围内遇有地下水时，应根据当地工程地质资料采取措施降低地下水位。
一般应降至开挖面以下，然后才能进行土方开挖。
做好施工场地防洪排水工作，全面规划场地，平整各部分的标高，保证施工场地排水通畅、不积水，场地周围设置必要的截水沟、排水沟。
⑺在施工现场内修筑供汽车行走的坡道，坡度应小于1:6。
当坡道路面强度偏低时，路面土层应铺填筑适当厚度的碎石或渣土；挖土机械所占土层处于饱和状态时，应填筑适用厚度的碎石或渣土，以免陷机。
4.施工工艺土方开挖施工工艺流程如下：测量放线→确定开挖顺序和坡度→分段、分层均匀开挖→排（降）水→修坡和清底→坡道收尾。
5.施工要点（1）开挖坡度的确定：基坑开挖，应先测量定位，抄平放线，定出开挖宽度，按放线分块(段)分层挖土。
根据土质和水文情况，采取四侧或两侧直立开挖或放坡，以保证施工操作安全。
