现场绝缘试验实施导则绝缘电阻、吸收比和极化指数试验DL474.1-92中华人民共和国能源部佃92-11-03批准1993-04-01 实施1主要内容和适用范围1.1本导则提出了绝缘电阻、吸收比和极化指数试验所涉及的仪表选择、试验方法和注意事项等一系列技术细则，贯彻执行有关国家标准和能源部《电气设备预防性试验规程》的相应规定。
1.2本导则适用于在发电厂、变电所、电力线路等现场和在修理车间、试验室等条件下对高、低压电气设备绝缘进行绝缘电阻、吸收比和极化指数试验。
2试验内容2.1绝缘电阻测量电气设备的绝缘电阻，是检查设备绝缘状态最简便和最基本的方法。
在现场普遍用兆欧表测量绝缘电阻。
绝缘电阻值的大小常能灵敏地反应绝缘情况，能有效地发现设备局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。
用兆欧表测量设备的绝缘电阻，由于受介质吸收电流的影响，兆欧表指示值随时间逐步增大，通常读取施加电压后60s的数值或稳定值，作为工程上的绝缘电阻值。
2.2吸收比和极化指数吸收比心为60s绝缘电阻值(R60S)与15s绝缘电阻值(R15S)之比值，即K __?603K1 _R15scaH)nt8060拒2ffl]Qfl图1某台发电机绝缘电阻R与时间t的关系1—干燥前15C；2—干燥结束时735C；3 —运行72h后，并冷却至27 C对于大容量和吸收过程较长的变压器、发电机、电缆等，有时R60s/R l5s吸收比值尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10min（R伽in）和R lmin（R lmin）时绝缘电阻的比值K，称作绝缘的极化指数K _ R10minK2K在工程上，绝缘电阻和吸收比（或极化指数）能反映发电机或油浸变压器绝缘的受潮程度。
绝缘受潮后吸收比值（或极化指数）降低（如图1），因此它是判断绝缘是否受潮的一个重要指标。
应该指出，有时绝缘具有较明显的缺陷（例如绝缘在高压下击穿），吸收比值仍然很好。
发电机绝缘测量
发电机绝缘测量This manuscript was revised by JIEK MA on December 15th, 2012.发电机绝缘测量一、测量方法(1)选择绝缘电阻测试仪。
按照DL/T 596-1996《电力设备预防性试验规程》，以下简称《预规》规定：额定电压1000V以上者，用2500V绝缘电阻测试仪，量程一般不低于10000MΩ，对水内冷发电机用专用绝缘电阻测试仪。
(2)检查绝缘电阻测试仪。
先将绝缘电阻测试仪的接线端子间开路，转动表到额定转速（约120/min）指针应为“∞”，然后将线路和地端子短路，转动表，指针应为“0”；如指示不对，应更换或修理。
(3)对被试发电机断电和放电。
对被试发电机应确认已断电，然后进行充分放电，由于发电机电容量较大，至少应放电5分钟，放电时应用绝缘工具，不得用手碰触放电导线。
(4)接线。
将对地端子“E”接到发电机的接地端，如机壳铁芯等（如图1-1所示），将线路端子“L”接到发电机出线端，发电机定子各相绕组应首尾短接，非被试相应短路接地。
对水内冷发电机，将汇水管和屏蔽端子“G"相连接（如图1-1及图1-2所示）。
图1-1 发电机绕组绝缘电阻试验接线示意图图1-2 水内冷发电机定子绕组绝缘电阻试验接线示意图RAB、RAC一A相对B、C相绝缘电阻；RAE一A相对地绝缘电阻；RAT、RBT、RCT一A、B、C相绝缘饮水管的电阻；T一汇水管(5)测绝缘电阻、吸收比及极化指数。
驱动绝缘电阻测试仪到额定转速，或接通绝缘电阻测试仪电源，待指针稳定后（或60s后），读取绝缘电阻值。
测吸收比和极化指数时，在绝缘电阻测试仪停转状态，将表的“E”端接到发电机接地端，“L”端接到出线端，分别读15s及60s（或lmin及10min）时的绝缘电阻。
(6)读完绝缘电阻后，先断开接到发电机出线端的连接线，然后再停止摇转，以免在测量时充人发电机电容的电荷经绝缘电阻测试仪放电而损坏绝缘电阻测试仪。
发电机绝缘测试标准
发电机绝缘测试标准《发电机绝缘测试标准，你了解多少？》嘿，朋友们！你们知道吗？在电力的奇妙世界里，发电机就如同一位超级英雄，源源不断地为我们输送着强大的能量。
但要是这位超级英雄的“防御装备”出了问题，那可就麻烦啦！这就好比钢铁侠没了他那酷炫的战甲，还怎么拯救世界呀！而发电机绝缘测试标准，就是确保这位超级英雄始终强大的关键所在啊！不搞懂这个标准，那在电力的领域里就如同盲人摸象，到处碰壁还不知道咋回事呢！一、“绝缘大考：全面体检不能少”哇塞，在绝缘的世界里，可不能有丝毫马虎呀！就像学生要经历一场大考一样，发电机也要接受全面的“体检”。
绝缘测试就像是医生拿着各种神奇的仪器，对发电机进行细致入微的检查。
这可不是随便玩玩的，就好比一场严格的高考，每一个细节都关乎着最终的成绩。
我们要像侦探一样，不放过任何一个可能的漏洞，确保发电机的绝缘性能万无一失。
比如说，要检查绕组是否有破损、受潮等情况，这些可都是影响发电机“健康”的大问题呀！二、“耐压挑战：强大心脏的证明”嘿呀，耐压测试可是个厉害的家伙！它就像是给发电机的绝缘来一场极限挑战，看看它的“心脏”到底有多强大。
这就好像让运动员去挑战世界纪录一样，只有通过了耐压测试，才能证明发电机的绝缘是真正的“强者”。
我们可以把耐压测试想象成一场激烈的拳击比赛，发电机要在高压的“拳头”下屹立不倒。
要是耐压不过关，那可就像一个拳击手被一拳打倒，后果不堪设想啊！三、“电阻测试：细微之处见真章”哇哦，电阻测试虽然看似不起眼，但却是在细微之处见真章呢！它就像一个细心的质检员，在每一个小细节上把关。
可以把电阻想象成是道路上的小石子，如果不清理干净，就可能会引发大问题。
通过电阻测试，我们可以发现那些隐藏在深处的小毛病，及时进行处理。
就像我们打扫房间一样，要把每一个角落都打扫干净，才能让整个房间焕然一新。
四、“泄漏电流的追踪：抓住那只小调皮”哈哈，泄漏电流就像是一只调皮的小猴子，到处乱窜。
关于发电机定子绕组绝缘电阻测量及最低允许值的分析
冯复生华北电力科学研究院，北京1000451 引言发电机定子绕组绝缘电阻测量是最常用的诊断方法之一。
由于其方法简单、方便，通常作为判断发电机定子绕组绝缘受潮、表面脏污程度以及判断绝缘裂痕等缺陷的有效手段之一，尤其采用三相绝缘电阻以及和以往绝缘电阻值相比较的方式，可以判断绝缘是否受潮，此外还可做为定子绕组耐压试验或投运的重要判据。
但由于影响绝缘电阻测量值的因素较多，有的标准中对于其最低允许值并没有作出明确规定，同时绝缘电阻值与定子绕组绝缘强度间也不存在明确的关系，无法直接由绝缘电阻值判断定子绕组的电气强度或由所测值的大小确定发生电气故障的可能。
目前国内外资料中表明绝缘电阻值与温度关系的表达式也极不统一，使所测值有时无法和以往测量值进行比较，因而不能了解到定子绕组绝缘的真实状态。
本文对目前国内外采用的绝缘电阻与温度的关系，以及制造部门、运行部门推荐的绝缘电阻最低允许值作了系统比较，推荐了合理的最低允许值，同时对试验要求以及大型发电机定子绕组绝缘电阻测量方法、要领做了具体介绍。
2 不同温度下定子绕组绝缘电阻换算公式2．1 定子绕组绝缘电阻与温度关系的表达式文献［1］所推荐公式为·B级热固性绝缘R1＝R2×1．6（t2－t1）／10（1）式中R1为测量温度为t1时的绕组绝缘电阻值，MΩ；R2为换算至温度t2时的绕组绝缘电阻值，MΩ；t1为测量时的温度，℃；t2为要换算的温度，℃。
·热塑性绝缘R1＝R2×2（t2－t1）／10（2）文献［2］所推荐公式为·B级绝缘R c＝K t×R t（3）式中R c为换算至40℃时的绕组绝缘电阻值，MΩ；R t为测量温度为t时的绝缘电阻值，MΩ；K t为绝缘电阻温度换算系数。
换算至40℃时，不同温度下绝缘电阻温度换算系数见图1，绝缘电阻换算至40℃及75℃时的绝缘电阻温度换算系数见表1。
图1 定子绕组B级绝缘换算至40℃时表1 换算至40℃及75℃时的K t值文献［3］所推荐公式为B级绝缘R75＝K t×R t（4）式中R75为换算至75℃时定子绕组的绝缘电阻值，MΩ；R t为测量温度为t时定子绕组的绝缘电阻值，MΩ；K t为绝缘电阻温度换算系数。

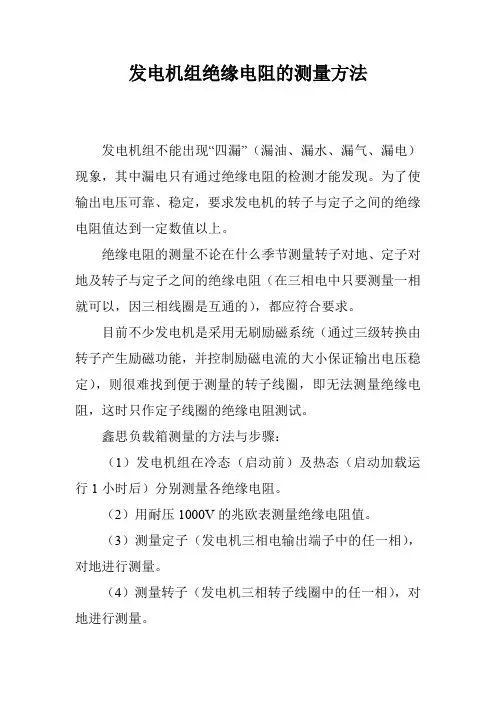

发电机组绝缘电阻的测量方法
发电机组绝缘电阻的测量方法
发电机组不能出现“四漏”（漏油、漏水、漏气、漏电）现象，其中漏电只有通过绝缘电阻的检测才能发现。
为了使输出电压可靠、稳定，要求发电机的转子与定子之间的绝缘电阻值达到一定数值以上。
绝缘电阻的测量不论在什么季节测量转子对地、定子对地及转子与定子之间的绝缘电阻（在三相电中只要测量一相就可以，因三相线圈是互通的），都应符合要求。
目前不少发电机是采用无刷励磁系统（通过三级转换由转子产生励磁功能，并控制励磁电流的大小保证输出电压稳定），则很难找到便于测量的转子线圈，即无法测量绝缘电阻，这时只作定子线圈的绝缘电阻测试。
鑫思负载箱测量的方法与步骤：
（1）发电机组在冷态（启动前）及热态（启动加载运行1小时后）分别测量各绝缘电阻。
（2）用耐压1000V的兆欧表测量绝缘电阻值。
（3）测量定子（发电机三相电输出端子中的任一相），对地进行测量。
（4）测量转子（发电机三相转子线圈中的任一相），对地进行测量。
（5）测量定子与转子之间的绝缘电阻（定子与转子之间任何一相）。
（6）不论在什么季节及冷态和热态情况下，绝缘电阻值应≥2MW。
注：①当无法找到转子线圈时，（4）、（5）两点内容不作测试。
②测量前应把发电机组的控制板脱开，以防损坏板内电路。
发电机定子和转子绝缘标准
发电机定子和转子绝缘标准引言概述:发电机是一种将机械能转化为电能的设备，其核心部分包括定子和转子。
定子和转子的绝缘是确保发电机正常运行和安全使用的重要因素。
本文将从五个大点出发，详细阐述发电机定子和转子的绝缘标准。
正文内容:1. 定子绝缘标准:1.1 绝缘材料的选择: 定子绝缘材料应具有良好的电绝缘性能和耐热性能。
常见的绝缘材料有聚酰亚胺、环氧树脂、云母等。
1.2 绝缘材料的厚度: 定子绝缘材料的厚度应符合国家标准，以确保电场分布均匀，防止电弧放电和绝缘击穿的发生。
1.3 绝缘材料的耐压性能: 定子绝缘材料应具有足够的耐压性能，以承受发电机工作时的高电压。
2. 定子绕组的绝缘标准:2.1 绕组绝缘结构: 定子绕组应采用良好的绝缘结构，如圆形绕组、分段绕组等，以减少电场集中和绝缘击穿的风险。
2.2 绝缘材料的选择: 定子绕组绝缘材料应具有良好的耐热性能和耐电压性能，以保证长时间工作时的稳定性。
2.3 绕组绝缘的厚度: 定子绕组绝缘的厚度应符合国家标准，以确保绕组的电绝缘性能和耐压性能。
3. 转子绝缘标准:3.1 绝缘材料的选择: 转子绝缘材料应具有良好的电绝缘性能和耐热性能，常见的绝缘材料有云母、环氧树脂等。
3.2 绝缘材料的厚度: 转子绝缘材料的厚度应符合国家标准，以确保电场分布均匀，防止电弧放电和绝缘击穿的发生。
3.3 绝缘材料的耐压性能: 转子绝缘材料应具有足够的耐压性能，以承受发电机工作时的高电压。
4. 绝缘测试标准:4.1 绝缘电阻测试: 定子和转子绝缘应进行绝缘电阻测试，以评估绝缘材料的质量和绝缘性能。
4.2 绝缘击穿电压测试: 定子和转子绝缘应进行绝缘击穿电压测试，以确定绝缘材料的耐压性能。
4.3 绝缘电容测试: 定子和转子绝缘应进行绝缘电容测试，以评估绝缘材料的电容性能和绝缘质量。
5. 绝缘标准的重要性:5.1 提高发电机的安全性: 符合绝缘标准的发电机能够有效防止绝缘击穿和电弧放电，提高发电机的安全性。
发电机绝缘电阻测试
1.发电机结构定子绕组a.设计定子线棒为水冷却、相间连接线及主出线套管为氢气冷却。
为了最大程度降低杂散损耗，线棒由单独绝缘的多股导线组成，导线在槽区内进行540°换位，并在线模中进行热压固化。
当线棒弯曲成型后，采用烘干固化端部线匝。
线棒断面上由多股空心不锈钢冷却管和实心铜导线组成，以保证良好的散热性。
在线棒端部，实心导线钎焊至铜接头上，空心不锈钢冷却管钎焊至水盒上，水盒通过聚四氟乙烯（PTFE）绝缘软管与总汇水管相连。
上层线棒和下层线棒之间的电气连接通过铜接头用螺栓进行电连接。
汇水总管与定子机座绝缘，从而可在不进行气体置换的情况下即可测量绕组的绝缘电阻。
在运行期间应将总汇水管接地。
b.Micalastic高压绝缘定子线棒的高压绝缘采用成熟的Micalastic系统。
在该系统中线棒上半迭包有若干层云母带。
云母带有一层很薄的高强度衬底材料，云母带通过少量的环氧树脂粘结在衬底材料上。
云母带的层数及相应的绝缘厚度取决于发电机的电压。
缠上云母带后，线棒进行真空干燥并采用低粘度、高渗透性的环氧树脂进行浸渍。
在浸渍过程的第二阶段，用氮气对线棒加压，以完成真空压力浸渍（VPI）过程。
然后环氧树脂浸渍过的线棒被放入模具成形，并在高温烘箱中进行固化。
经过处理后的线棒除了能完全防水和耐油外，同时还具有优良的电气、机械和热性能，从而获得无空隙的高压绝缘。
为将绝缘材料和槽壁之间的电晕放电减小到最小，在所有线棒槽部分的表面涂一层半导体漆。
此外所有线棒都带有端部电晕保护，以控制线棒槽部分至端部绕组的过渡电场，防止出现电晕。
c. 线棒支撑系统为保护定子绕组不受负荷变化引起的磁力影响，并确保在运行过程中线棒牢固地固定在槽中，线棒安装有侧面波纹板、槽底垫条以及位于槽楔下方的顶部波纹板。
定子端部绕组线棒间的间隙在安装之后填充了绝缘材料并进行固化。
使线棒端部形成了锥形整体端部绕组结构。
另外，端部绕组被固定在一个由环氧玻璃丝绕绕制并完全由定子机座支撑的刚性锥环上，以进行径向支撑。
电气设备绝缘测试管理规定模版
电气设备绝缘测试管理规定模版一、测试目的本规定的目的是为了确保电气设备的绝缘性能符合相关标准要求，保障电气设备及人员的安全，规范绝缘测试管理流程。
二、测试范围本规定适用于企业内所有电气设备的绝缘测试。
三、测试方法1. 绝缘电阻测试：a. 使用绝缘电阻测试仪进行测试；b. 测试前，确认测试仪的接线正确，测试电压符合标准要求；c. 测试时，将待测试电气设备的所有线缆与接地端分离，确保待测设备与任何接地线无连接；d. 测试过程中，保持测试环境干燥，避免外界电磁干扰；e. 将测试仪的测试电极接触到待测设备的绝缘表面，记录测试仪表显示的绝缘电阻数值。
2. 极性保持测试：a. 使用极性保持测试仪进行测试；b. 测试前，确认测试仪的接线正确；c. 测试时，将待测试设备的绝缘线缆连接至测试仪的极性保持端与待测试设备的正极、负极连接；d. 将正极、负极的极性保持开关调至极性不变的位置，记录测试仪表显示的绝缘电阻数值。
四、测试周期1. 新设备：新购电气设备在安装前须进行绝缘测试，并在测试合格后方可投入使用。
2. 定期测试：电气设备应每年进行定期绝缘测试，具体测试周期根据设备的运行情况和重要性进行确定。
3. 特殊情况测试：如设备受到外界影响或设备发生故障时，应立即进行绝缘测试，确认设备的绝缘性能。
五、测试结果与记录1. 测试结果：a. 绝缘电阻测试结果应符合相关标准的要求；b. 极性保持测试结果应稳定且符合相关标准的要求。
2. 测试记录：a. 每次绝缘测试均应有相应的测试记录，记录包括测试日期、测试设备、测试环境等信息；b. 若测试结果不合格，应记录不合格原因，并采取相应措施进行维修或更换设备；c. 测试记录应保存至少5年以上。
六、测试责任与权限1. 测试责任：a. 设备操作人员应按规定进行绝缘测试，并负责维护测试设备的正常使用；b. 设备管理人员应组织和监督绝缘测试工作的进行，并对测试结果负责；c. 专职测试人员负责绝缘测试的具体操作和技术支持。
发电机测绝缘操作
我厂发电机技术规范
发电机型号：QFSN-350-2-20 额定容量412MVA，额定功率350MW
最大连续输出功率：385MW 额定功率因素：0.85 冷却方式：水氢氢
定子线圈绝缘等级：F/B 转子线圈绝缘等级：F/B 定子铁芯绝缘等级：F/B
2
发电机测绝缘规定
发电机在启动前或停机后，应测量发 电机各部分的绝缘。发电机测绝缘主要是
7
发电机转子测绝缘
发电机的转 子测绝缘位置一 般选在发电机滑 环处或者拆开端 盖的引线处。在 滑环处测量时表 笔应放在通风沟 机的转 子测绝缘应使用 ２５００Ｖ兆欧 表，一般只要求 测量转子绕组对 地绝缘，不要求 测量吸收比。
9
4
发电机定子测绝缘
用水摇表测量定子绝缘时， 屏蔽端需要接汇水环屏蔽线，防 止分流测量电流影响测量结果。
5
发电机出口PT
6
发电机定子测绝缘
测量定子绝缘时可 以选择三个出口ＰＴ中 的任意一个，分别测量 三相的相间绝缘和对地 绝缘。
当绝缘电阻降至上 次的１/３～１/５时， 应查明原因。吸收比 （６０Ｓ和１５Ｓ的绝 缘电阻值之比称为吸收 比）应在１.３以上。
测量定子绕组相间和对地绝缘，转子绕组 对地绝缘。
发电机电气回路无工作且停机时间不 超过24小时的，启动时可不测绝缘，但停 机后必须测量，以便与上一次阻值比较。
3
发电机定子测绝缘
发电机的定子测绝缘位置一 般选在出口PT进线侧或者励磁变 高压侧。
测量水内冷定子绕组应使用 专用的绝缘电阻测定仪，因为当 绝缘引水管内有凝结水时，所测 的值主要是凝结水的电阻，而不 是绝缘电阻，绝缘电阻较凝结水 的电阻要大得多。只有在放出并 吹干了绝缘引水管内的水后，才 可用普通兆欧表测量。
电气设备绝缘测试管理规定范本
电气设备绝缘测试管理规定范本一、为了保障电气设备的安全运行，确保人身和财产的安全，根据相关法律法规和企业实际情况，制定本电气设备绝缘测试管理规定。
二、适用范围本管理规定适用于企业内所有电气设备的绝缘测试工作，包括但不限于电力系统、照明设备、电动机、电缆等。
三、质量目标1. 绝缘测试合格率达到100%。
2. 绝缘测试检测时间合理安排，不影响生产。
3. 对于发现的绝缘缺陷，采取及时有效的措施进行修复。
四、组织责任1. 企业应设立专门的电气设备绝缘测试管理岗位，负责组织、协调和监督电气设备绝缘测试工作。
2. 电气设备绝缘测试管理岗位负责制定绝缘测试计划、编制绝缘测试记录和报告，以及对测试结果的分析和评估。
3. 企业领导应明确电气设备绝缘测试的重要性，支持并监督各部门配合完成相关工作。
五、测试设备1. 测试设备应符合相关标准，能够准确、可靠地进行绝缘测试。
2. 测试设备应定期进行检定和校准，确保测试结果的准确性和可靠性。
3. 所有测试设备应有特定责任人进行维护和管理，确保设备的正常运行和安全使用。
六、测试频率和周期1. 根据电气设备的重要性和使用环境，将电气设备划分为不同的等级，制定相应的绝缘测试频率和周期。
2. 一般情况下，重要设备的绝缘测试周期不应超过一年，一般设备的周期不应超过两年。
3. 对于新设备，应在投入使用前进行绝缘测试，并建立维护档案。
七、测试方法和过程1. 进行绝缘测试前，应先进行可见缺陷的检查，确保设备表面无尘、无油污等污染物。
2. 绝缘测试应在设备停电状态下进行，确保测试结果的准确性。
3. 绝缘测试方法应根据电气设备的特点和维护要求进行选择，包括直流绝缘电阻测试、交流耐压测试等。
4. 进行绝缘测试时，应遵循测试设备的使用说明书，确保测试操作正确、稳定。
5. 各部门应配合电气设备绝缘测试工作，提供必要的支持和协助。
八、测试结果处理1. 绝缘测试结果应及时记录，包括测试日期、测试设备、测试值等信息，并根据结果进行分类和整理。
现场绝缘试验实施导则2006
中华人民共和国电力行业标准现场绝缘试验实施导则DL/T474.1~5-2006绝缘电阻、吸收比和极化指数试验DL/T474.1-2006中华人民共和国国家发展和改革委员会2006-05-06发布2006-10-01实施1 范围本导则提出了绝缘电阻、吸收比和极化指数试验所涉及的仪表选择、试验方法和注意事项等一系列技术细则。
本标准适用于在发电厂、变电所、电力线路等现场和在修理车间、试验室等条件下对高、低压电气设备绝缘进行绝缘电阻、吸收比和极化指数试验。
2 试验内容下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。
然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
DL/T596 电力设备预防性试验规程JJG622 绝缘电阻表（兆欧表）检定规程3 试验内容试验内容包括绝缘电阻、吸收比和极化指数。
3.1 绝缘电阻测量电气设备的绝缘电阻，是检查设备绝缘状态最简便和最基本的方法。
在现场普遍用兆欧表测量绝缘电阻。
绝缘电阻值的大小常能灵敏地反应绝缘情况，能有效地发现设备局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。
用兆欧表测量设备的绝缘电阻，由于受介质吸收电流的影响，兆欧表指示值随时间逐步增大，通常读取施加电压后60s的数值或稳定值，作为工程上的绝缘电阻值。
3.2吸收比和极化指数吸收比K1为60s绝缘电阻值(R60s)与15s绝缘电阻值(R15s)之比值，即K R R160s15s对于大容量和吸收过程较长的变压器、发电机、电缆、电容器等电气设备，有时吸收比值R60s/R15s尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10min时的绝缘电阻(R10min)与1min时的绝缘电阻(R1min)时绝缘电阻的比值PI来描述绝缘吸收的全过程，PI称作绝缘的极化指数，即在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸变压器等设备绝缘的受潮程度。
发电机定子通水后绝缘标准
发电机定子通水后绝缘标准
发电机定子通水后的绝缘标准是根据国际电工委员会（IEC）的规定来确定的。
根据IEC 60034标准，发电机定子通水后的绝缘标准如下：
1. 绝缘电阻：在冷态条件下，绝缘电阻应大于100兆欧。
2. 绝缘电压：在冷态条件下，绝缘电压应能够承受额定电压的两倍。
3. 绝缘材料耐压：绝缘材料应能够承受额定电压和运行条件下的电压冲击。
4. 绝缘材料耐潮湿性：绝缘材料应能够在潮湿条件下保持较高的绝缘性能。
5. 绝缘材料耐热性：绝缘材料应能够在高温条件下保持较高的绝缘性能。
发电机通水后的绝缘标准是为了确保发电机在受潮或水浸的情况下能够正常运行，并避免因电气绝缘失效而导致故障或事故发生。
这些标准旨在提供一种保护措施，确保发电机的可靠性和安全性。
发电机绝缘测量方法
发电机绝缘测量方法发电机绝缘测量是非常重要的，可以帮助我们了解发电机的绝缘性能，及时发现潜在的绝缘故障，保障发电机的安全运行。
下面我将介绍几种常用的：1. 直流电阻测量法直流电阻测量法是一种最常用的发电机绝缘测量方法。
其原理是利用直流电源提供一个稳定的电压，通过测量绝缘电阻大小来判断绝缘性能的好坏。
在进行测量时，首先要将发电机全部的绝缘部分与机壳分开，在不接通电源的情况下，用万用表连接到绝缘部分和机壳上进行测量，计算出绝缘电阻的大小。
2. 玩"大三端"法"大三端"法也是一种常用的发电机绝缘测量方法，在测量时需要使用绝缘测试仪。
首先，将绝缘测试仪的三个极端连接到发电机的绝缘部分、机壳和地线上。
然后通电，测试仪器会测量出绝缘系统的绝缘电阻值，通过比较标准值来评估发电机的绝缘状态。
3. 介质损耗测量法介质损耗测量法是一种通过测量绝缘系统的介质损耗来评估绝缘性能的方法。
在进行测量时，需要使用特殊的测试仪器和设备，通过施加一定的高电压和频率来测量绝缘材料的介质损耗值，从而判断绝缘性能的好坏。
4. 极化指数测量法极化指数测量法是一种常用的发电机绝缘测量方法，其原理是通过施加一定的直流电压，测量绝缘系统在特定时间内的漏电流值，计算出极化指数来评估绝缘性能。
这种方法可以及时发现绝缘系统的潜在故障，保障发电机的安全运行。
总的来说，发电机绝缘测量是保证发电机安全运行的一项重要工作。
通过以上介绍的几种方法，我们可以及时、准确地评估发电机的绝缘性能，从而有效预防潜在的绝缘故障发生，确保发电机的正常运行。
在进行绝缘测量时，一定要选择适当的测试方法和仪器，严格按照操作规程进行操作，以确保测量结果的准确性和可靠性。
大型高压交流电机定子绝缘耐电压试验规范
中华人民共和国机械行业标准大型高压交流电机定子绝缘耐电压试验规范JB 6204—1992机械电子工业部1992-06-16批准1993-01-01实施1 主题内容与适用范围本标准规定了大型高压电机定子线圈及绕组绝缘对地耐电压试验电压限值。
本标准适用于同步发电机、同步调相机和交流电动机定子线圈及绕组绝缘对地交、直流耐电压试验。
本标准不适用于无溶剂整体浸渍型和防爆安全型大型交流电机。
2 工频交流耐电压试验的一般要求2.1试验电压频率应为50Hz，波形尽可能接近正弦波。
试验时施加的电压应从不超过试验电压全值的一半开始，然后，以不超过全值的5%均匀地或分段地增加至全值，试验电压自半值增加至全值的时间应不少于10s。
在全值电压下，其试验时间应持续1min，然后迅速降到全值的50%以下，再断开电源。
2.2线圈耐电压试验时，对未防晕的线圈，其值线部位应包以锡箔或铝箔(或放入模拟铁芯)。
包扎长度对于电机额定电压在3kV及以下的线圈为铁芯长加10mm，对3kV以上的线圈为铁芯长加20mm。
对防晕的线圈，其耐电压试验应在防晕处理后进行，试验时，允许利用低阻层作接地电极，但需多点接地。
2.3耐电压试验时，电压应施加于绕组与机壳之间，此时不参与试验的绕组、测温元件及铁芯等均应与机壳连接并接地。
2.4电机如需要进行超速、偶然过电流、短时过转矩及短路机械强度试验时，出厂耐电压试验应在这些试验后进行；如需要进行温升试验，则耐压试验应在温升试验后立即进行。
2.5电机在装配后进行工频交流耐电压试验前，应用相应的兆欧表测量绕组的绝缘电阻。
冷态下测得的绝缘电阻值按电机的额定电压计算应不低于1MΩ／kV。
3 工频交流耐电压试验电压(有效值)3.1耐电压试验采用符号及单位规定如下：P为电机的额定功率，发电机：MV A；电动机：MW；调相机：Mvar；U为电机绕组的额定电压：kV。
3.2圈式线圈及其组成的不分瓣定子，试验电压见表1表 1 kV注：1)对三个出线端绕组中性点不易分开的电机，允许不分相试验。
电气设备绝缘测试管理规定
电气设备绝缘测试管理规定电气设备绝缘测试是一项重要的安全检测工作，能有效地保证电气设备的正常运行和人身安全。
为了规范电气设备绝缘测试的管理工作，确保测试的准确性和可靠性，特制定如下管理规定：1. 测试范围电气设备绝缘测试适用于各类电气设备的安全运行，包括但不限于发电设备、输电设备、变电设备、配电设备等。
测试范围以国家相关标准和规定为准。
2. 测试周期电气设备绝缘测试应按照规定的周期进行，其中高压设备应每年测试一次，中压设备应每两年测试一次，低压设备应每三年测试一次。
在设备故障、触电事故或其他特殊情况下，应及时进行绝缘测试。
3. 测试人员绝缘测试需由经过专门培训和合格考核的专业人员进行，测试人员应持有相关证书并具备一定的工作经验。
同时，测试人员应严格遵守安全操作程序，确保测试过程中的安全。
4. 测试设备绝缘测试所使用的设备应符合国家标准和规定，并经过定期校验和维护，确保测试结果的准确性和可靠性。
测试设备的选用应考虑被测试设备的电压等级和测试要求。
5. 测试方法绝缘测试可采用直流耐压法、交流耐压法或其他适用的方法。
具体测试方法应根据被测试设备的特点和标准要求进行选择，确保测试结果的准确性。
6. 测试记录每次绝缘测试都应详细记录测试时间、测试人员、被测试设备信息、测试结果等相关信息。
测试记录应保存在可靠的媒体上，并按照规定的期限进行保留。
测试记录的保存对于设备的维修、故障分析和事故预防等工作起到重要的作用。
7. 测试报告绝缘测试完成后，应编制测试报告，包括测试方法、测试结果、异常情况说明等内容。
测试报告应及时提交给设备管理部门，并应妥善保存备份。
8. 异常处理如果绝缘测试结果异常，应及时采取措施进行处理。
对于测试结果不合格的设备，应立即停用，并进行维修或更换。
同时，应对异常情况进行分析，找出原因并采取相应的措施，以防止类似问题再次发生。
9. 监督检查设备管理部门应定期进行监督检查，确保各项管理规定的执行情况。
电气设备绝缘测试管理规定
电气设备绝缘测试管理规定
是指针对电气设备进行绝缘测试的管理规定。
以下是一些可能包含在该管理规定中的内容：
1. 测试范围和对象：规定了哪些电气设备需要进行绝缘测试，如高压设备、低压设备、电缆等。
2. 测试周期：规定了电气设备绝缘测试的周期，一般根据设备的特点和使用情况确定，如每年、每季度或每月。
3. 测试方法和仪器：规定了进行绝缘测试的方法和使用的测试仪器，如绝缘电阻测试、极板测试等。
4. 测试标准：规定了绝缘测试的合格标准，如绝缘电阻值、极板读数等。
5. 测试记录和报告：规定了测试过程中需要记录的信息和生成的测试报告，包括测试日期、测试结果、设备名称和编号等。
6. 测试责任和管理：规定了进行绝缘测试的责任人和测试的管理要求，如指定专人负责绝缘测试、建立测试档案等。
7. 异常处理和维护：规定了当测试结果不达标或设备出现绝缘问题时的处理措施和维护要求，如修理、更换或停用设备等。
8. 培训和考核：规定了对参与绝缘测试的人员进行培训和考核的要求，以确保其具备进行绝缘测试的能力。
以上是一些可能包含在电气设备绝缘测试管理规定中的内容，具体的管理规定可以根据企业或组织的实际情况进行制定。
第 1 页共 1 页。
测绝缘规定
1、发电机一次系统检修后或停机备用超过120h，启机前应测量定子回路的绝缘电阻，转子回路、励磁系统的绝缘电阻。
干燥后的发电机定子回路的绝缘电阻测量使用2500V的摇表，定子绕组绝缘＞5MΩ。
通水后的绝缘电阻值使用水摇表测量，绝缘值不作规定，若测量值较前次有显着的降低(考虑温度及湿度的变化，如降低到前次的1/3～1/5)，应查明原因并将其消除。
测量时，发电机中性点接地刀闸须断开，发电机出口电压互感器须停电。
发电机转子回路测量绝缘使干式变压器铁芯绝缘电阻一般情况下应满足下列要求铁芯对夹件及地≥2MΩ（使用500V摇表）穿芯螺杆对铁芯及地≥2MΩ（使用500V摇表）当变压器绝缘电阻值降到前次值的50%时，应通知检修人员进行检查处理。
需要测量变压器中性点与地直接连接侧对地绝缘电阻时，应联系点检打开其中性点接地，测完绝缘后检修负责恢复。
3、6kV电动机应使用2500V摇表测量绝缘电阻R60″，在常温下其值不低于6MΩ。
380V电机应使用500V摇表测量绝缘电阻R60″，其值不小于0.5MΩ。
容量为500kW及以上的高压电动机，应测量吸收比R60″／R15″≥1.3，所测电阻值与前次同样温度下比较应不低于前次值50%。
电动机停用不超过两周且未经检修，若在环境干燥的情况下，送电和启动前可不测绝缘，但发现电动机被淋水、进汽或怀疑绝缘受潮时，则送电或启动前必须测量绝缘电阻。
大修后的大型电机轴承垫绝缘用1000V摇表测量，其值不低于0.5MΩ。
变频调速器测电机绝缘电阻时，应将操作箱内的电机电源隔离开关断开，在隔离开关下口测电机绝缘；测电源电缆绝缘时应断开变频器操作箱内的空气开关后，再测电缆绝缘，严禁对变频器外加电压。
母线、电缆、TV的绝缘电阻应符合下列要求：6kV母线，使用2500V摇表，测得其绝缘电阻R60"≥300MΩ。
380V母线，使用1000V摇表，测得其绝缘电阻R60"≥200MΩ。
或。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电机的绝缘测试规定
发电机型号： QFSN-350-2 型三相同步汽轮发电机；额定容量：
412MVA；额定功率：350MW ；额定功率因数为0.85（滞相）；发电机定子额定电压为20kV ；额定定子电流： 11.887kA；发电机定子、
转子绝缘等级均为 F 级；温度限值定子线圈极限温度：80℃；转子线
圈极限温度： 110℃；定子铁芯极限温度： 120℃；额定转速为3000r/min，频率为 50Hz。
发电机定子绕组采用双回路并联， Y 型
接线，中性点采用高电阻接地。
发电机冷却方式为水-氢-氢，即定子
绕组直接水内冷，转子绕组直接氢内冷，定、转子铁芯氢冷。
发电机测绝缘规定：
1、发电机在启动前或停机后，应测量发电机及励磁回路各部分绝缘
电阻值，并记入绝缘记录薄。
2、发电机如果电气回路无工作，且停机时间不超过24 小时。
启动前
可不测绝缘电阻，但停机后必须测量，以便与上一次阻值相比较。
3、定子通水状态下，用发电机专用绝缘绝缘测定定子绕组绝缘电阻，
吸收比 R60/R15≥1.3，阻值与上一次比较不低于上次的1/3~1/5。
4、发电机转子绕组绝缘用500V 绝缘仪进行测量，其绝缘电阻大于
10MΩ。
5、禁止用绝缘仪对微机调节柜、整流柜测量绝缘电阻，如必须测量
时由检修人员进行，并采取相应的措施，以防有关设备损坏。
6、励磁变压器的低压侧一般不进行绝缘电阻的测量，如需对其进行
绝缘电阻测量时，应将整流桥输入交流电源闸刀断开，测量完毕后合
上。
7、汇水管绝缘用万用表进行测量，其绝缘电阻大于30kΩ。
（若低于
30kΩ时，证明定子冷却水电导率不合格）
8、励磁台座绝缘用 500V/1kV 绝缘仪进行测量，其绝缘电阻大于1M
Ω。
发电机绝缘电阻测量的位置：
1、发电机定子绕组测绝缘时，首先将发电机汽端、励端汇水管短接
后引至水阻仪接地端，外壳引至水阻仪接地端。
2、发电机测绝缘的实际位置：（1）、发电机出线盒处；（2）、发电机封闭母线与励磁变处。
发电机转子绕组测绝缘的位置：（1）、发电机转子进线盒处；（2）、发电机灭磁开关处。
发电机定子汇水管测量位置：
（1）、发电机汽端、励端各有汇水管引出装置。
发电机励磁台
座出绝缘位置：
（1）、励磁台座处 .
（。
