P3全彩LED产品规格参数

产品规格书SPECIFICATION产品型号：室内表贴P3三合一全彩(192*192) 产品编码： A4-0300-L1-RGB0-8200文件编号版本V1 制作审核批准页数生效日期目录目录 (1)1.适用范围 (2)2.产品说明 (2)3.产品介绍 (4)4.信号引脚定义 (5)5.单元板孔位图 (6)6.单元板配件 (6)7.显示屏安装及使用注意事项 (7)8．产品维修 (10)1.适用范围本技术手册仅适用于室内P3（64*64）三十二扫全彩表贴三合一单元板。

2.产品说明2.1. 室内P3三十二扫表贴三合一单元板构成： PCB（电路板）、2121表贴三合一灯管（由红色LED晶片、绿色LED晶片和蓝色LED晶片封装为一个像素点）、驱动集成芯片、塑胶套件。

2.2 通过PWM信号驱动红色LED、绿色LED和蓝色LED的驱动芯片，可形成16,777,216种颜色变换，可显示视频、图像和文字信息等2.3. 单元板的特点;●使用超高亮的LED和优质的塑胶件●高对比度可达到良好的显示效果●重量轻易于安装、拆卸●可进行单点、单灯维护，成本低●采用恒流方式驱动LED，发光均匀，功耗低●像素间距为3.0mm，共有64*64个像素点，每个像素点由1R1G1B三灯组成●单元板具有掉电保护功能。

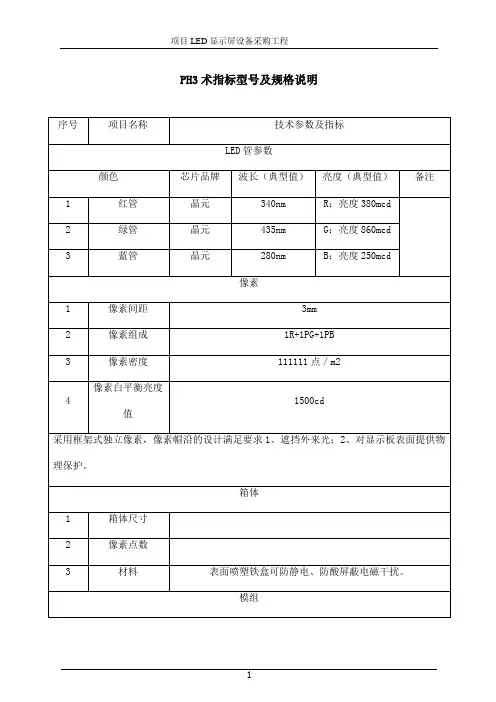

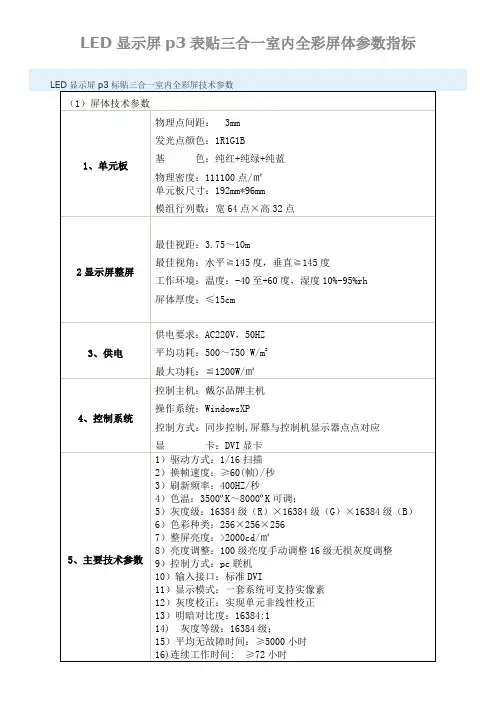

2.4 单元板图片正面图背面图3.产品介绍3.1 LED 参数封装2121颜色 品牌 型号亮度波长数量R 晶元8*8mi l130-169mcd 620-625nm1颗G 晶元9*10m il 360-468mcd 515-520nm B晶元9*10m il42-54.6mcd 465-470nm3.2屏体技术参数：屏体 技术参数 最大功耗 570 W/㎡ 使用环境 室内 最佳视距 ≥3.0m盲点率小于万分之三 亮度≥800 cd/㎡ 屏体平均功耗 300-350W/㎡ 屏幕水平视角120±10度 屏幕垂直视角 120±10度 单元板 技术参数 像数点间距 3.0mm每平方密度 111111Dots/㎡ 分辩率 64x64=4096 Dots 结构特点 灯驱合一像素构成 1R1G1B 驱动方式 1/32扫恒流驱动 输入电压4.8-5.5V 套件材料 聚碳酸酯PC 料重量274 g单元板功率 21W尺寸（长 宽 厚)192*192*12.2（mm ）最大电流4.2A200W 开关电源带载数量<8块P3全彩单元板系统参数换帧频率 >60帧/秒刷新频率 ≧1200HZ] 控制方式计算机控制，逐点一一对应，视频同步，实时显示亮度调节256级手动/自动注：接收卡需配带有“E ”信号的卡；如：灵星雨908M ；卡莱特接收卡5A-75配卡时需要注意！3.3电气参数电气参数电源输入电压AC220/100±15%V 视实际需要而定电源输入频率50/60 HZ 电源电气规格5V*30A 40A 60A 80A W 数据传输途径超五类网线数据传输距离国标网线100m,多模光纤500m,单模光纤20km米适用环境工作湿度≤90% RH环境温度-10℃—50℃度储存温度-40℃-60℃度平均无故障时间10000hours使用寿命100000hours控制系统同步控制系统电脑配置满足下列条件；主板必须拥有不少于倆条PCT插槽和和一条PCI-E插槽；有倆个USB接口；要求配备有DVI接口输出的独立显卡4.16P排针信号引脚定义5.底壳孔位图注：详细见孔位图资料!6.单元板配件室内P3三十二扫全彩表贴三合一单元板(螺丝)备件室内P3十六扫全彩表贴三合一单元板(磁铁)备件名称规格名称规格SMD芯片74HC245SMD芯片恒流芯片6618SMD芯片74HC04SMD芯片7258/2012贴片灯管2121 （RGB）排线16P/18CM直插式2针3孔电源线22CM+34CM/2.5㎡7 .显示屏安装及使用注意事项7.1 静电防护高亮度蓝色、绿色、白色产品及 CMOS 管是对静电敏感的，在使用上需要注意静电的电涌会损坏或破坏产品，与产品接触的工作台请用导电的台垫通过电阻接地；烙铁的尖端一定要接地。

7.2 国内显示屏使用电压为220±10V 频率为50±5Hz的市电供电或380市电供电（三火一零一地线）;7.3 显示屏主体和外壳应保持良好接地，接地电阻小于3欧姆，达到避雷及防止意外电击事故发生的目的。

7.4 安装环境应避开强电磁设备7.5 电源线的连接方式（5V）单个电源端口出线模组串联组数不要超过单根电源线的负载能力，一般为单根 2.5mm²电源线的负载为 11A(即一般情况下不超过4块单元板)，否则尾端模组会因为电压衰减，造成亮度降低。

7.6 为避免因电源的使用问题而影响 LED 的使用寿命和产品的稳定性，使用电源时应注意：8.6.1 模组的工作电压为直流 5V，不得直接接入 220V 的市电，避免模组直接被烧掉，应该选用专业的 LED 开关电源8.6.2 将直流 5V 接入模组时，应注意直流有正负之分，应先用万用表检测一下是否有接反的现象，再行通电，避免损坏 IC；8.6.3 应严格将电源的输出电压控制在 4.9-5.1V 之间，在使用过程中不得随意调节电压；7.7 显示屏体组装完成后，务必先用万用表检测220V交流电线路及各部分5V直流线路是否短路，确认无异常后方可通电。

7.8 通电后，若发现短路、跳闸、烧线、冒烟等异常显现时，不可反复通电测试，应及时排查问题7.9 通电后，若LED显示屏屏体局部出现两行或几行高亮度时，应及时关闭显示屏电源，检查电源线、排线是否接触良好；如不及时关闭电源，可能导致IC烧坏冒烟！！！7.10 LED显示屏开关顺序：开屏使用时——先打开计算机，后打开显示屏电源。

关闭显示屏时——先关闭屏电源，再关闭计算机。

不正确的开关顺序，可能损坏LED灯板芯片。

7.11 尽量使用暗色调的图片作为电脑桌面背景，避免开屏时，LED屏幕瞬间进入高亮、白的显示状态受到大电流冲击。

工作中，屏幕亦应避免长时间定格于某些白亮画面，致使屏体温度急剧上升，影响IC及灯管寿命7.12 在满足观看要求的前提下，我们建议通过软件的“亮度调整”功能，将屏体亮度降低至其最高亮度的60%-90%，LED亮度越低，光衰越慢，其使用寿命越长。

7.13 表贴全彩产品显示屏电气连接简单示意图（铝合金边框+单元板拼装整屏）8.14 表贴全彩产品压铸箱体组装简单示意图拼装完成的压铸箱体箱体正面图压铸箱体背面图P3 192*192 16S8.15 潮湿环境使用注意事项：表贴显示屏不能在严重潮湿环境下使用，特别是在回潮天气，如显示屏的使用及储存不当，会造成LED 灯烧死、暗亮、短路、开路和灯体损坏，并会造成在显示屏上出现串亮情况；为提高显示屏及LED 的产品使用寿命，请遵循以下使用及储存方法：（1）固定类显示屏： 建议在干燥的季节，每周最少要开显示屏1天；在60%～80%RH 相对湿度范围内，建议每天最少要开显示1次，每次2小时以上来去除显示屏上的湿气，时间最好为早上7点到10各箱体拼装成大屏幕，并连接好网线和电源线（一个箱体一张接收卡）点之间或晚上6点到10点之间；如湿度高于80%RH或回潮天气，建议每天播放视频8H以上，并且晚上要关好相关门窗，防止晚上回潮造成严重不良；特别是回潮天，建议有条件的可以24小时开机播放视屏；（2）租赁屏显示屏：每次使用完之后，需立即装入航空箱，如显示屏上沾有水，必须将其吹干后方可放入，并盖好航空箱盖；在每个航空箱内，请放入不低于500g的干燥剂或吸湿袋；在干燥的季节，每1个月最少取出1次播放视屏2H以上，在60%～80%RH相对湿度范围内每半个月取出播放视频2H以上，超过80%RH和在回潮天气，每周必须取出放视频2H以上，所有的播放完之后，需立即放放航空箱内，封好保存（请注意检查航空内干燥剂或吸湿袋有无失效，另多放干燥剂可以提高箱内的干燥度，可以加长开箱开机烤机的时间）；出租使用时，不要有雨水沾到显示屏正面，如有水沾上，要尽快点亮显示屏，靠灯和IC发热将雨水蒸发；9. 产品维修9.1 补焊 LED 灯管：建议使用热风枪（拆焊台），且温度不高于 320℃，在 5 秒以内焊接 1 次完成；需进行 2 次维修的，温度需在 260℃下，5秒内完成；9.2 补焊 SMD 芯片：烙铁温度需在 320℃以下，在 3S 内完成一次焊接。

9.3 产品主要芯片功能介绍74HC245的作用：LED模组或单元板信号输入缓冲器及放大信号作用。

74HC595、16126等恒压恒流IC：LED驱动芯片，LED模组或单元板列向4个或8个灯工作的驱动控制IC。

4953的作用：行驱动管，功率管。

开关作用，同时开启或关断LED模组或单元板横向16个或32个灯的正极供电。

74HC04的作用：6位反相器。

反相信号控制译码器输出，起保护作用。

74HC138的作用：八位二进制译十进制译码器，行信号译码。

9.4 LED显示屏常见信号的了解CLK时钟信号：任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。

STB锁存信号：任何情况下，当锁存信号有异常时，会使整板显示杂乱无章。

EN使能信号：整屏亮度控制信号，也用于显示屏消隐。

只要调整它的占空比就可以控制亮度的变化。

当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。

R\G\B数据信号：颜色信号，当某一颜色信号异常时，显示可能缺色或常亮ABCD行信号：1/4扫描只要AB信号就可以，1/8扫描需要ABC信号，1/16则扫描需要ABCD信号，当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。
