视频展示台使用说明书
多媒体教室使用方法
七、上课结束，应按“关机步骤”规程操作， 关闭仪器设备全系统电源，做好设备清理， 锁好控制台。
一、功能型中央控制系统操作步骤 一、开机 1、插入延时开关钥匙牌，开启总电源，“台式PC”指示灯亮； 2、按一下中控功能面板上的“系统开”按钮，启动设备电源； 3、按一下中控功能面板上的“投影”按钮，打开投影机电源并且降下投影幕； 4 4、按一下扩展面板上的“电脑电源”按钮（红色按钮），打开电脑。 二、使用 1、输出信号默认为台式PC信号； 2、通过选择中控面板上的相应信号按钮，可以进行切换（如：台式PC、手提PC、展示台、 影碟等） 3、打开展示台柜盖，按展台升降按钮，展示台将自动升降 三、关机 1、按一下中控功能面板上的“投影”按钮，关闭投影机电源并且升上投影幕； 2、关闭电脑电源； 3、按一下中控功能面板上的“系统关”按钮，系统会延时3分钟后自动断电，关闭设备电 源。
（1）使用电脑：按桌面控制面板“投影机控制”栏“电脑” 键，投影信号即为计算机信号。 （2）使用手提电脑：接上手提电脑后，按桌面控制面板 “投影机控制”栏“手提电脑”键，投影信号即为手提电脑 信号。 （3）使用展示台等视频设备：①按桌面控制面板“设备 选择”栏选择相应设备，通过面板的控制块中的相应按钮可 以实现各项功能。②按“投影信号”栏选择与设备对应的投 影信号。③按桌面控制面板“投影机控制”栏“视频”键， 投影信号即为视频信号。 （4）视频信号之间的切换：可在“投影信号”栏选择与 设备对应的投影信号即可。
二、使用
1、开启电脑。 2、操作“音量”按钮，按下“＋”或“－” 按钮调节音量大小。 3、课间如不用多媒体设备，按下投影机“关” 和电动幕“升”按钮；重新使用投影机按下 “开”和电动幕“降”按钮。
三、关机
1、首先操作电脑鼠标退出系统。 2、按下投影机“关”按钮，关闭投影机。 3、按下“系统关”按钮，使系统停止工作。 注意：切忌不能立刻关闭教室的总电闸，以 保证投影机风扇开柜门，插入延时开关钥匙牌，接通电源； 2、按下“系统开”按钮，使整个系统进入预备工 作状态； 3、在投影机按钮组合中按下“开”按钮，放下屏 幕； （1）按下“视频”按钮后，选择“影碟机”或 “展示台”切换视频信号； （2）按下“RGB”按钮后，选择“电脑”或“笔记 本”切换数字信号；
展台的使用及注意事项
随着教育信息化的不断发展和教育改革的不断深入，教师的教学方式也在不断地变化着。
目前许多学校都在推广多媒体辅助教学，以前那些高档的视频展台也逐渐步入到普通的教室之中。
我们可以通过视频展台来替代传统的实物投影仪、胶片投影仪以及幻灯机等，来把各种幻灯片、模型、透明胶片、文稿以及其他实物，通过视频摄像头清晰、逼真地显示在投影屏幕上，从而达到提高教学水平的目的。
但对于视频展台的使用与操作，大家可能了解得并不是很多，毕竟视频展台属于新兴的计算机显示设备，而且是比较特殊的产品，在具体的操作和使用上，也有特别需要注意的地方。
1、视频展示台用于教学时，要注意保证它与投影屏幕之间有一个合适的距离，同时调整好焦距，以确保展示系统能有最好的投影效果，其他所有设备都应放在接线方便又不影响人观看的地方。
2、在使用遥控器控制视频展示台时，应尽量让遥控器发射口对准视频展台主机的遥控器接收口，这样才能获得更高的操作灵敏度；如果发现遥控器失灵的话，首先需要检查一下遥控器中的电池是否有电，接着再把遥控器发射口及视频展台主机的遥控器接收口擦拭干净，以避免灰尘影响遥控器的工作，如果此时遥控器仍然不工作的话，再确认一下当前使用的遥控器是否与视频展示台属于同一型号的。
3、在刚开始使用视频展示台时，我们应该根据不同的使用环境，来对视频展示台的工作参数进行一下必要的调整。
比方说先用一投影材料试投影一下，以便我们来对视频展示台进行聚焦和变焦以及对投影图像进行定位；同时根据使用环境的光线情况，来调整好视频展示台的投影亮度、对比度和色彩；另外还要调整好扫描频率以适应不同的信号源，消除不稳定的图像，只有做好上面的准备工作，才能让视频展示台处于最佳工作状态。
4、在选择视频展示台时，除了要关心CCD分辨率这样的技术指标外，还要注重对其他一些指标的检测，例如黑白彩色反转，正负片反转，辅助灯源的质量和数量，输入输出口的多少，是否具有通信串口，是否具有红外线遥控功能等等，当然这些指标的选择都是在资金许可的前提之下进行的。

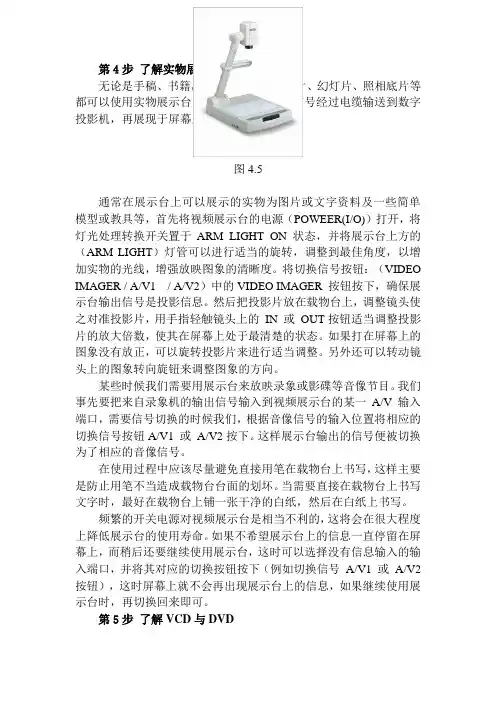

第4步 了解实物展示台及其使用方法
第4步了解实物展示台及其使用方法无论是手稿、书籍，还是实物或者投影片、幻灯片、照相底片等都可以使用实物展示台。
实物展示台的图像信号经过电缆输送到数字投影机，再展现于屏幕上。
图4.5通常在展示台上可以展示的实物为图片或文字资料及一些简单模型或教具等，首先将视频展示台的电源（POWEER(I/O)）打开，将灯光处理转换开关置于ARM LIGHT ON 状态，并将展示台上方的（ARM LIGHT）灯管可以进行适当的旋转，调整到最佳角度，以增加实物的光线，增强放映图象的清晰度。
将切换信号按钮：（VIDEO IMAGER / A/V1 / A/V2）中的VIDEO IMAGER 按钮按下，确保展示台输出信号是投影信息。
然后把投影片放在载物台上，调整镜头使之对准投影片，用手指轻触镜头上的IN 或OUT按钮适当调整投影片的放大倍数，使其在屏幕上处于最清楚的状态。
如果打在屏幕上的图象没有放正，可以旋转投影片来进行适当调整。
另外还可以转动镜头上的图象转向旋钮来调整图象的方向。
某些时候我们需要用展示台来放映录象或影碟等音像节目。
我们事先要把来自录象机的输出信号输入到视频展示台的某一A/V 输入端口，需要信号切换的时候我们，根据音像信号的输入位置将相应的切换信号按钮A/V1 或A/V2按下。
这样展示台输出的信号便被切换为了相应的音像信号。
在使用过程中应该尽量避免直接用笔在载物台上书写，这样主要是防止用笔不当造成载物台台面的划坏。
当需要直接在载物台上书写文字时，最好在载物台上铺一张干净的白纸，然后在白纸上书写。
频繁的开关电源对视频展示台是相当不利的，这将会在很大程度上降低展示台的使用寿命。
如果不希望展示台上的信息一直停留在屏幕上，而稍后还要继续使用展示台，这时可以选择没有信息输入的输入端口，并将其对应的切换按钮按下（例如切换信号A/V1 或A/V2按钮），这时屏幕上就不会再出现展示台上的信息，如果继续使用展示台时，再切换回来即可。
展示台说明书
基本配置
高级配置
计算机
■ia
麦克风
显示器
□
投影机
功放
碰口J
视频设备（D换底灯和臂灯，以免影响灯的寿命。
长时间不使用本机时，请拔掉电源插头。
清洁本机时，切不可以用水或清洁剂直接喷洒本机，必须用软布沾之擦 拭。
产品特点
本产品是一款采用数字视频技术，用于各类实物、文本、图表、幻 灯片及透明胶片演示的视频采集设备，可连接电视机、投影机、电脑等 多种多媒体设备，是多媒体演示、电化教学等信息传播中不可缺少的组 成部分。
欢迎购买多媒体视频展示台，为获得最佳性能和安全，请详细阅读说明 书并妥善保管，以备今后参考。
安全注意事项
为防止起火或触电事故，请不要将机器暴露在雨中或潮湿环境里。小心 不要将水或其它液体流入本机，机箱里不能掉进杂物或金属物。请勿擅 自打开机壳，维修时必须委托合格的维修人员进行。
使用注意事项
请勿让本机连续工作24小时，否则容易损坏镜头。

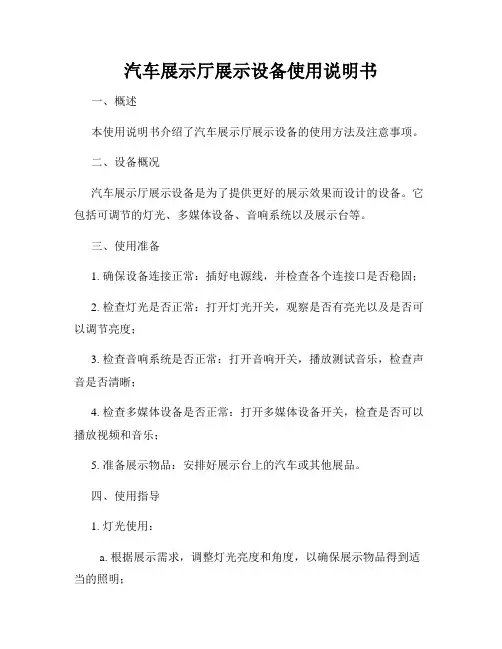

汽车展示厅展示设备使用说明书
汽车展示厅展示设备使用说明书一、概述本使用说明书介绍了汽车展示厅展示设备的使用方法及注意事项。
二、设备概况汽车展示厅展示设备是为了提供更好的展示效果而设计的设备。
它包括可调节的灯光、多媒体设备、音响系统以及展示台等。
三、使用准备1. 确保设备连接正常：插好电源线，并检查各个连接口是否稳固；2. 检查灯光是否正常：打开灯光开关，观察是否有亮光以及是否可以调节亮度；3. 检查音响系统是否正常：打开音响开关，播放测试音乐，检查声音是否清晰；4. 检查多媒体设备是否正常：打开多媒体设备开关，检查是否可以播放视频和音乐；5. 准备展示物品：安排好展示台上的汽车或其他展品。
四、使用指导1. 灯光使用：a. 根据展示需求，调整灯光亮度和角度，以确保展示物品得到适当的照明；b. 注意灯光的配合，使得展示物品在灯光的照射下更加亮丽动人。
2. 音响系统使用：a. 根据展示需求，选择适当的背景音乐或语音解说；b. 调节音量大小，确保声音能够传达到每个观众。
3. 多媒体设备使用：a. 根据展示需求选择播放内容，并确保内容与展示物品相符；b. 使用远程控制器操作多媒体设备，包括播放、暂停、调整音量等功能。
4. 展示台使用：a. 将展示物品摆放整齐，注意物品的干净程度；b. 在展示物品旁边标注相关信息，如型号、价格等。
五、注意事项1. 使用设备过程中要注意安全，避免触碰电线以及操作错误导致的意外；2. 注意设备的保养和维护，定期清洁设备表面，避免灰尘和污垢影响使用效果；3. 如有故障或问题，请及时联系维修人员进行处理；4. 注意节约能源，使用完毕及时关闭设备开关。
六、总结使用说明书详细介绍了汽车展示厅展示设备的使用方法及注意事项，通过正确使用设备，可以提供更好的展示效果，给观众留下深刻印象。
希望用户能够按照本说明书正确操作设备，确保展示效果的同时保证安全使用。
如对设备有任何疑问或建议，请联系相关技术人员。
祝您的展示活动取得成功！。
视频展示台使用说明书1
视频展示台使用说明书杭州华银教育多媒体科技股份有限公司**使用产品前请仔细阅读本使用说明书**尊敬的用户：感谢您选购我们生产的视频展示台。
为了您能安全地使用本设备，发挥其最大的功能，请在安装使用前先仔细阅读本说明书；使用完成后，请妥善保管本使用说明书，以备查询。
若有任何技术问题或对产品的意见和建议，请与本公司技术服务部联系。
联系方法如下：电话：（0571）58101234传真：（0571）58101236地址：浙江省杭州市下沙经济开发区五号大街八号路口邮编：310018EMAIL：service@网址：杭州华银教育多媒体科技股份有限公司目录视频展示台 0一、概述 (1)二、注意事项 (2)三、部件介绍 (3)3．1．技术性能指标 (3)3．2．展示台各部分名称 (4)3．3．接线插座标识 (5)3．4．按键功能 (5)3．4．1．单键操作 (5)3．4．2．组合键操作 (6)四、使用方法 (9)4．1．展示台第一次安装 (9)4．2．展示台的接线 (9)4．3．展示操作步骤 (10)五、保养和维护 (11)5．1．常见故障及处理方法 (11)5．2．保养和维护的注意事项 (12)5．3．产品售后服务事项 (12)六、执行标准代号和名称 (13)七、装箱清单 (13)八、电原理框图 (14)附录：展台臂杆的拉起和折叠 (15)一、概述本视频展示台（文中简称为“展台”或“展示台”）是实现了高清晰度的RGB(计算机)信号输出的新一代实物展示台。
同时具有两路外接计算机输入及切换、同屏对比、亮度调节、色彩调节等实用功能。
本展示台具有大范围（变焦12-24X）的图像放大功能，同时备有上灯、下灯作为补偿光源，当补偿光源打开时图像效果仍不理想，可直接调节图像亮度，由镜头进行信号处理，以达到最佳的效果；对于不同的展示物，可选用自动或手动聚焦；当展示物为负片时，可利用正负片转换键转换成正片；还可对展示图像进行色彩调节，彻底解决图像偏色问题；当演示有反应过程的实验时，启用图像冻结功能，能锁定任意的瞬间状态图像；在投资较少、设备较简单的情况下，此展示台能把两组外接视频、音频信号（如VCD、录像机等）、本机的视频信号（均转换为RGB信号）及两组外接计算机信号自由选择其中之一输出到显示装置（高清晰数字电视、投影机、监视器等）。
碧海扬帆有线展台连接及操作方法
有线展台使用说明深圳市碧海扬帆科技有限公司目录目录 (2)一、展台硬件连接 (3)二、展台使用方法 (3)三、软件安装 (4)四、软件卸载 (7)五、软件使用 (8)1、打开软件 (8)2、主要功能介绍 (9)3、“工具栏”详细说明 (12)4、右栏功能详细说明 (23)六、常见问题及处理方法 24七、注意事项 24一、展台硬件连接展台由USB线与计算机连接。
在随机配件中有USB数据线，将计算机打开，USB数据线的一端连接到视频展台（机箱底部）上的USB接口上，另一端连接到计算机的USB接口。
注意：1.台式机要求确保USB数据线是连接计算机背部的USB端口，且是USB2.0的接口，否则可能会导致设备不能正常使用。
2.部分视频展台机箱底部USB端口为方形接口。
3. 如果是使用液晶一体机，必须要插入ops电脑的USB接口。
二、展台使用方法1.开启方式：（1）每台展台配有安全钥匙锁，需钥匙开启，打开机箱，打开折叠式文稿托板。
（2）展台展开90°呈工作状态。
（3）智能磁控启动功能，抬臂启动软件，折臂关闭软件。
（注：仅限高端设备使用此功能）2.物理按键：（1）机身带3个物理控制按键，可自定义设置功能（可设置放大，缩小，左旋转，右旋转，拍照，1:1，最小化等）。
同时每次设置后，按键再启动设备时都会提醒使用者功能键变化的具体事项。
（注：仅限高端设备使用此功能）3.补光灯开关：触摸LED灯光调节（注：机身顶部带有灯光标志，可以触控调节，每按一次亮度依次变化）三、软件安装方式一：随机附带的安装光盘下载。
方式二：关注“碧海扬帆”微信公众号下载。
（1）点击“售后支持”，然后点击“展台软件下载”。
出现图2，选择需要下载的软件版本，点击，出现链接。
图1 图2 （2）复制链接访问网站。
（3）点击下载，下载完成后可直接解压（没有密码）下载界面（4）请确保视频展台与计算机连接好并正常识别，然后点击文件安装软件安装界面（5）进入软件的安装界面，可以选择快速安装（默认路径）或者修改安装路径，如果点击“快速安装”就直接进入第4步。
视频展示台说明书
壁挂式视频展示台用户使用手册*使用前请详细阅读本手册并妥善保存产品配置参数以实际出货为准目录整机结构及部件整机结构--------------------------------------------------3背面/侧面端口--------------------------------------------3 外部设备的连接---------------------------------------------------3 展台参数----------------------------------------------------------4 按键功能----------------------------------------------------------5 软件功能----------------------------------------------------------5 常见问题与解决---------------------------------------------------6 安装提示----------------------------------------------------------7 包装清单----------------------------------------------------------7 注意事项----------------------------------------------------------7·设备连接示意图：·展台参数展台支臂功能按键摄像头金属外壳托板门锁安装孔X4 USB 接口液晶一体机PC USB白板一体机PC USBUSB 线灯光触控提示：以上参数以实际交货配置为准，如有变更，恕不另行通知。
·按键布局与功能*一键启动：点击启动打开PC 端软件，进入实物展台演示画面。
实物展示台使用方法及常见故障-周
按键功能
（13）、上下灯：本键为循环键，用于上灯→下灯→全灭→上灯的选择； （14）、正负片：本键为循环键，用于正片→负片→正片的选择； （15）、自动聚焦：按下此键进入自动聚焦模式； （16）、放大、缩小：用于图片的放大和缩小。
按键功能
复合按键功能：要求本机状态下使用 （17）、本机＋自动聚焦：恢复出厂设置。初始化色彩、亮度及刷新率等； （18）、本机＋同屏对比：预存储镜头位置，开机恢复至预存储位置，该功
接线插座标识
V1、L1、R1：视频1以及左右声道信号输入； V2、L2、R2：视频2以及左右声道信号输入； VIDEO：复合视频信号输出； S-VIDEO：YC同步分离摄像头视频信号输出； MIC：麦克音量输入； A1、A2：计算机音频输入； A OUT：音频输出； VGA OUT1、VGA OUT2：VGA信号输出； VGA 1、VGA 2：VGA信号输入；
（3）、视频1、视频2：视频输出选择； （4）、计算机1、计算机2：VGA信号输出选择，开机默认为本机；
按键功能
（5）、文本/动态：本键为循环键,用于文本模式→动态模式→文本模式的状 态选择。在展示物为平面物体（文稿、画页）时，采用文本模式可获得 最佳清晰度和色彩还原效果；
（6）、图像冻结：本键为循环键，用于活动→冻结→活动图像的转换； （7）、红＋、红－：按此键进入红色色度调节； （8）、蓝＋、蓝－：按此键进入蓝色色度调节；
（1）、把展示台附带的电源适配器的母头接本机的电源插座，公头接220V/50HZ 的 三脚电源插座，其他设备根据各自说明书正确连接电源；
（2）、把DVD的视频、左、右声道输出分别接到展示台视频输的入（V1）和左 （L1）、右（R1）声道；
视频展台
视频展台：又称实物展示台，把它连接在投影机和电视机上时，就可以 将资料、讲义、实物、幻灯片等清晰地展示出来，是多媒体教室不可或 缺的教学设备之一。一台普通的视频展示台包括三个部分：摄像头、光 源和台面，在展示台背面还有一系列接口，而一些面向高端市场的展示 台还包括红外线遥控器、计算机图像捕捉适配器、液晶监视器等附件。 视频展示台可以应用在各学科教学中：文科类可以把繁多的教学资料， 教学用各类图书版面，直接置于展示台台面，通过灯光的应用，放大功 能的调整，就可以清晰显示出来；化学、物理学科可以在展示台上直接 进行一些实验，让每一学生清楚观察；生物、医学科目可以通过展示台 镜头的配用（显微镜头等）观察实物放大的图像。再和多媒体投影机、 大屏幕背投电视、普通电视机、液晶监视器、录像机、VCD、DVD机、 话筒等输出、输入设备配套使用，视频展示台在信息技术教学中有更广 泛的用途。
先科示证展示台的使用说明书
4 部件名称/功能说明 ..................................................................... - 4 -
4.1 部件名称 ....................................................................................... - 4 4.2 后端口 ........................................................................................... - 5 4.3 侧端口 ........................................................................................... - 5 4.4 按键面板和遥控器........................................................................ - 7 -
视频展台使用
一、展示台各部分名称1、摄像头罩2、摄像头罩前挡板3、上连接臂杆4、下连接臂杆5、侧灯6、侧灯连接臂杆7、电源开关 8、背光灯箱板 9、控制按键10、底座11、红外接收窗二、接线插座标识三、按键功能1. AC ：执行自动白平衡。
2.图像亮度+、图像亮度—：调节图象亮度。
3.图像锐度+、图像锐度—：图象锐度调节。
4.正负片：在镜头画面下本键为循环键，用于正片→负片→正片的选择。
5.上下灯：本键为循环键，用于上灯→下灯→全灭→上灯的选择。
6.AF ：在镜头画面下按此键执行自动聚焦。
7.放大/缩小：用于图片的放大/缩小。
V1/L1/R1：视音频1信号输入 VIDEO ：复合视频信号输出MIC ：麦克音量输入 A OUT ：音频输出USB (A):移动式存储；USB 鼠标V2/L2/R2：视音频2信号输入 S-VIDEO ：YC 同步分离视频信号输出 A1/A2：计算机音频输入 RS-232：同计算机通讯接口VGA OUT1/VGA OUT2：VGA 信号输出8.聚焦+/聚焦—：进入手动聚焦模式，用于图像的清晰度调整。
9.图像冻结：本键为循环键，用于活动→冻结→活动图像的转换。
10.功能键: 预留功能键，用于组合键配置，功能描述如下。
11.功能键+上下灯：本组合键为循环键，按此组合键本机图像输出水平、垂直镜像，然后还原。
12.功能键+图像亮度+、功能键+图像亮度—：进行红色色度调节。
13. 功能键+图像锐度+、功能键+图像锐度—：进行蓝色色度调节。
14. 功能键+聚焦—：本组合键为循环键，用于文本模式→动态模式→文本模式的状态选择；在展示物为平面物件（文稿、画页等）时，采用文本模式可获得最佳清晰度和色彩还原效果。
15. 功能键+聚焦—：图像实现同屏对比。
16. 功能键+正负片：实现黑白/彩色切换。
17. 功能键+图像冻结：实现图像的旋转。
四、操作步骤1．开启多媒体集中控制系统（1）开启总电源：按下中控系统上的电源开关，如图所示。
视频展示台使用说明书
按键及遥控器功能一览表
序号 按键名
功能描述
0
电源
摄像头电源按钮。控制展台摄像头的电源开启与关闭
1
放大
放大被演示实物图像,按住不松手即可使画面持续放大至最大
2
缩小
缩小被演示实物图像,按住不松即手可使画面持续缩小至最小
3
亮度＋
手动增加画面明暗度
4
亮度－
手动减少画面明暗度
5
灯光
可切换双侧灯和底灯，或全部关闭
4.2 特别申明
产品型号规格如有更改，恕不另行通知，本公司保留对产品改动的解释权。
9
·对于下列情况产品，将不予保修： 1.未按照说明书规定使用造成损坏的； 2.无维修凭证或维修凭证被涂改的； 3.未经授权私自更改（更换）拆卸机器的； 4.组件、插件缺少；PCB 变形、烧毁、外观变形等人为损坏的； 5.由于不可抗拒的外力因素如：地震、雷击等造成损坏的； 6.已经超过保修期的。
·本公司拥有此说明书的最终解释权； ·如遇其它问题请及时与本公司联系，我公司将竭诚为您提供优质服务。
控制投影机开（需学码）
26 投影关
控制投影机关（需学码）
27 投影信号源
控制投影机信号源选择（需学码）
备注：控制投影机时，需要先电脑的 RS232 接口与展示台的 RS232 接口用 RS232 线相连，
使用中控学码软件将投影机的控制码学到展示台里，然后再将展示台的 RS232 接口与投影
机的 RS232 接口用 RS232 线相连，使用遥控器控制展示台发控制码给投影机进行投影机的
3、拍摄展示平台周围的实物：转动展台镜头旋转关节，至镜头对准要投的实物即可，调节 时如焦点不准确。可以按下操作面板上的“自动”键自动调整。
HZ-V230说明书
11
12
13
侧面板 14
RGB IN
15
16
PROJECTOR
MIC
USB
AUDIO IN
RS232
后面板接口说明 5V IN： 外置电源 5V 输入端子；
COMPUTER IN： 计算机 RGB 输入； COMPUTER OUT：计算机 RGB 显示输出； PROJECTOR： RGB AUDIO IN： 输出，可切换输出信号；
控制面板
控制面板 控制面板上各按键的使用方法详见“操作指南”。
-6-
HZ-V230 连接面板 与其它设备的连接方法，请参考第 10 页。
后面板
1
AUDIO OUT
2
VIDEO OUT
3
4
AUDIO IN
5
VIDEO
6
PROJECTOR
7
OUT
8
COMPUTER
9
IN
10
5V- IN
AUDIO IN
-3-
HZ-V230 适用于各种展示材料 各种文本、透明胶片、幻灯片及各种实物均可投影。只要打开底灯，按一下“负片”键即可 显示负片。 LED双臂灯辅助光源 使用高效 LED 光源，长寿命无须更换，低能耗。 内置背光系统（*选项） 内置 LED 背光板，背光系统均匀性更好，使幻灯片、负片显示的效果更加优异。 图像存储及播放 可即时存储及播放图片。 电脑控制展示台 用提供的 RS232 线将电脑与展示台连接起来，安装控制软件后，即可非常方便地在电脑 上控制展示台的操作。 内置视频切换 内置视频切换让你非常方便地切换展示台与视频设备的输入。 外置麦克风 现场解说可通过麦克风与其它背景声效混合。
L-12互动展示台使用说明书
视频展示台使用说明书
视频展示台使用说明书1、开机，按一下自动聚焦键转到自动聚焦模式，再用放大、缩小键调节图像的大小，转动镜头或移动物体，得到最佳的图像效果。
在展示立体物件时，建议使用手动聚焦，这样可以把所想展示的部位清晰显示出来。
23、在展示物为平面物件（文稿、画页等）时，采用文本模式可获得最佳清晰度和色彩还原效果。
4、如须改变展示方向，可转动摄像头顶部的旋钮或者对图象进行镜像操作5、在整个展示过程中，若需插播计算机课件，可以随时按相应的切换钮。
常见故障及处理方法⑴、开电源后灯不亮，无图像。
处理：检查电源插座开关是否已开，插座是否接触良好。
⑵、开电源后，上灯能亮，但无图像或图像不稳定。
处理：检查视频线接法是否正确，视频线接线端子是否已磨损、掉落。
⑶、当切换到某路视频时，声音有串音。
处理：降低相应设备的音量输出。
⑷、图像显示，但其他按键都不起作用，移动展示物图像仍不动。
⑸、图像模糊。
焦即可。
也可能是由于环境湿度太大造成摄像镜头“起雾”，应采取措施降低环境湿度。
一般开机后半小时内起雾现象会消失。
⑹、当自动聚焦不清时，可查看近摄镜是否沾有灰尘，如有灰尘请用专用擦镜纸轻轻擦拭干净。
⑺、除上述列出的6条之外，其他任何涉及拆卸维修的项目必须由专业工程人员进行操作。
5．2．保养和维护的注意事项⑴、建议在以下温度和相对湿度范围内使用和存放：温度：0 ——45℃；相对湿度：小于75%，非凝态；⑵、请尽量避开以下位置安放：①、接受阳光照射或靠近热辐射装置(如加热器)的地方及其他发热物体边上；②、易受震动或不稳的地方；③、有酸碱等腐蚀性气体的地方。
⑶、本产品允许用一般运输工具运输，但应避免暴晒、剧烈振动、跌落、雨淋和违章拆卸。
⑷、本产品应贮存在干燥通风、周围没有酸性或其它有害气体的干净室内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
视频展示台320万像素使用说明书杭州华银教育多媒体科技股份有限公司______________________________________________________________________________________________________________ **使用产品前请仔细阅读本使用说明书**尊敬的用户：感谢您选购我们生产的视频展示台。
为了您能安全地使用本设备，发挥其最大的功能，请在安装使用前先仔细阅读本说明书；使用完成后，请妥善保管本使用说明书，以备查询。
若有任何技术问题或对产品的意见和建议，请与本公司技术服务部联系。
联系方法如下：电话：（0571）58101234传真：（0571）58101236地址：浙江省杭州市下沙经济开发区五号大街八号路口邮编：310018EMAIL：service@网址：杭州华银教育多媒体科技股份有限公司目录视频展示台 0目录 0一、概述 (1)二、技术性能指标 (2)2．1．技术参数 (2)2．2．展示台各部分名称 (3)2．3．接线插座标识 (4)2．4．按键功能 (5)2．4．1．单键操作 (5)2．4．2．组合键操作 (5)三、使用方法 (10)3．1．展示台第一次安装 (10)3．2．展示台的接线 (10)3．3．展示操作步骤 (11)四、注意事项 (12)五、保养和维护 (13)5．1．常见故障及处理方法 (13)5．2．保养和维护的注意事项 (13)5．3．产品售后服务事项 (14)六、执行标准代号和名称 (15)七、装箱清单 (15)八、电原理框图 (15)附录：展台臂杆的拉起和折叠 (17)一、概述本视频展示台是采用国际最新技术，实现了高清晰度(320万像素)的RGB(计算机)信号输出的新一代实物展示台。
同时新增了镜像、多幅画面存储和再现、亮度调节、色彩调节等实用功能。
本视频展示台具有大范围（变焦12 -24X）的图像放大功能，同时备有上灯、下灯作为补偿光源，以便清晰展示图像细节。
如补偿光源打开时图像效果仍不理想，可直接调节图像亮度，由镜头进行信号处理，以达到最佳的效果；对于不同的展示物，可选用自动或手动聚焦；当展示物为负片时，可利用正负片转换键将图像色彩转换为正片展示。
此展示台特别设计了色彩调节功能，彻底解决了光电转换后可能出现的图像偏色问题；当演示有反应过程的实验时，启用图像冻结功能，能锁定任意的瞬间状态图像，同时可利用镜像功能，从不同角度观看同一物体的不同侧面。
在投资较少、设备较简单的情况下，此展示台可同时外接两组视频、音频信号（如VCD、录像机等）与并切换其中之一输出到显示装置（高清晰数字电视、投影机、监视器等）；另外还可外接两组计算机信号并与本机的信号自由选择其中之一输出。
展台采用LED灯作为补偿光源，LED灯相对普通荧光灯具有亮度高、寿命长、耗能低等显著特点，能够提供更好的补偿光，更大的提高图像质量；展台的供电系统采用宽范围12V DC适配器，能在恶劣的供电环境中使用，有良好的稳定性。
此展示台所有的控制按键集中在一块按键板上，所有的接线插座都有明确的功能标记，具有操作简单，使用方便的优点。
此展示台适用于多媒体教室、会议室、公司和商场的产品展览室等场合。
二、技术性能指标2．1．技术参数项目参数电源采用DC 12V 2A 的外置适配器最大功耗20 W建议工作环境温度0 —45℃湿度5%——75%外包装尺寸475mm×435mm×235mm (长×宽×高) 重量 6.0 公斤补偿光源LED输入音频 2 路，<2.0 Vp -- p视频 2 路，<1.0 Vp -- p/75Ω视频输入制式PAL制VGA（计算机）2路MIC输入频响：50Hz－130KHz；型式：电容式、动圈式；阻抗：600 Ω输出音频 1 路，<2 Vp -- p视频 1 路，<1.0Vp -- p/75Ω视频输出制式PAL制，用于2路输入视频video或者本机视频信号切换输出VGA（计算机）2路摄像输出信号RGBHV摄像元件1/3"摄像元件总像素320万聚焦自动或手动头 变焦12-24倍同屏对比 手动 亮度调节 手动 文本/动态转换 手动最低环境照度4 Lux/ F 1.8 , 最大增益时2．2．展示台各部分名称(1)、摄像头罩 (2)、摄像头罩前挡板 (3)、上连接臂杆 (4)、下连接臂杆 (5)、侧灯 (6)、侧灯连接臂杆(7)、电源开关(8)、背光灯箱板 (9)、控制按键(10)、底座(11)、红外接收窗2．3．接线插座标识2. 3. 1 130B 接线插座标识2. 3. 2 132B 接线插座标识V1/L1/R1：视音频1信号输入 VIDEO ：复合视频信号输出 MIC ：麦克音量输入 A OUT ：音频输出VGA 1/VGA 2：VGA 信号输入V2/L2/R2：视音频2信号输入S-VIDEO ：YC 同步分离视频信号输出 A1/A2：计算机音频输入 RS-232：同计算机通讯接口VGA OUT1/VGA OUT2：VGA 信号输出V1/L1/R1：视音频1信号输入 VIDEO ：复合视频信号输出 MIC ：麦克音量输入 A OUT ：音频输出VGA 1/VGA 2：VGA 信号输入V2/L2/R2：视音频2信号输入S-VIDEO ：YC 同步分离视频信号输出 A1/A2：计算机音频输入 RS-232：同计算机通讯接口VGA OUT1/VGA OUT2：VGA 信号输出2．4．130B按键功能2．4．1．单键操作⑴．本机：本按键为循环按键。
按此键时间少于3秒，执行本机切换功能。
⑵．视频1/2：本键为循环键，用于视频1、视频2切换。
⑶．计算机1/2：本键为循环键，用于计算机1、计算机2切换。
⑷．AC：执行自动白平衡。
⑸．图像亮度＋、图像亮度－：调节图象亮度。
⑹．图像锐度＋、图像锐度－：图象锐度调节。
⑺．正负片：在镜头画面下本键为循环键，用于正片→负片→正片的选择。
⑻．上下灯：本键为循环键，用于上灯→下灯→全灭→上灯的选择。
⑼．AF：在镜头画面下按此键执行自动聚焦。
⑽．放大/缩小：用于图片的放大/缩小。
⑾．聚焦＋/聚焦－：进入手动聚焦模式。
⑿．图像冻结：本键为循环键，用于活动→冻结→活动图像的转换。
⒀．功能键: 预留功能键，用于组合键配置，功能描述见下节。
2．4．2．组合键操作⑴．功能键＋上下灯：按此键本机图像输出左右镜像。
⑵．功能键＋图像亮度+、功能键＋图像亮度－：进行红色色度调节。
⑶．功能键＋图像锐度+、功能键＋图像锐度－：进行蓝色色度调节。
⑷．功能键＋放大、功能键＋缩小：用于调节MIC音量，音量增加/减小。
⑸．功能键＋聚焦－：本键为循环键，用于文本模式→动态模式→文本模式的状态选择；在展示物为平面物件（文稿、画页等）时，采用文本模式可获得最佳清晰度和色彩还原效果。
⑹．功能键＋聚焦＋：图像实现同屏对比。
⑺．功能键＋图像冻结：XGA1024*768@60HZ/SXGA1280*1024@60HZ切换。
8. 功能键＋正负片：实现黑白/彩色切换2. 5 132B按键功能2．5．1．单键操作⑴．本机：本按键为循环按键。
按此键时间少于3秒，执行本机切换功能。
⑵．视频1/2：本键为循环键，用于视频1、视频2切换。
⑶．计算机1/2：本键为循环键，用于计算机1、计算机2切换。
⑷．AC：执行自动白平衡。
⑸．图像亮度＋、图像亮度－：调节图象亮度。
⑹．图像锐度＋、图像锐度－：图象锐度调节。
⑺．正负片：在镜头画面下本键为循环键，用于正片→负片→正片的选择。
⑻．上下灯：本键为循环键，用于上灯→下灯→全灭→上灯的选择。
⑼．AF：在镜头画面下按此键执行自动聚焦。
⑽．放大/缩小：用于图片的放大/缩小。
⑾．聚焦＋/聚焦－：进入手动聚焦模式。
⑿．图像冻结：本键为循环键，用于活动→冻结→活动图像的转换。
⒀．功能键: 预留功能键，用于组合键配置，功能描述见下节。
2．5．2．组合键操作⑴．功能键＋上下灯：按此键本机图像输出左右镜像。
⑵．功能键＋图像亮度+、功能键＋图像亮度－：进行红色色度调节。
⑶．功能键＋图像锐度+、功能键＋图像锐度－：进行蓝色色度调节。
⑷．功能键＋放大、功能键＋缩小：用于调节MIC音量，音量增加/减小。
⑸．功能键＋计算机1/2：在镜头画面下保存当前图像。
⑹．功能键＋视频1/2：按此键进入多画面模式；再按一下该组合键，系统退出多画面模式，恢复到正常状态下。
在多画面状态下，放大，显示多画面第1幅；聚焦－，显示多画面第2幅；缩小，显示多画面第3幅；聚焦＋，显示多画面第4幅；功能键＋AF，实现多画面的向前翻页;功能键＋AC，实现多画面的向后翻页。
⑺．功能键＋聚焦－：本组合键为循环键，用于文本模式→动态模式→文本模式的状态选择；在展示物为平面物件（文稿、画页等）时，采用文本模式可获得最佳清晰度和色彩还原效果；⑻．功能键＋聚焦＋：图像实现同屏对比；⑼．功能键＋图像冻结：XGA1024*768@60HZ/SXGA1280*1024@60HZ切换；10. 功能键＋正负片：实现黑白/彩色切换。
2．6．遥控器操作⑴．Home：本按键为循环按键。
按此键时间少于3秒，执行本机切换功能；按此键时间超过3秒，执行色彩平衡功能；⑵．Video：本键为循环键，用于视频1、视频2切换；⑶．PC：本键为循环键，用于计算机1、计算机2切换；⑷．Text：用于文本模式→动态模式→文本模式的状态选择；在展示物为平面物件（文稿、画页等）时，采用文本模式可获得最佳清晰度和色彩还原效果；⑸．BRT＋、BRT－：调节图象亮度；⑹．MIR：按此键本机图像输出水平镜像、垂直镜像、然后还原；⑺．P/N：在镜头画面下本键为循环键，用于正片→负片→正片的选择；⑻．Lamp：本键为循环键，用于上灯→下灯→全灭→上灯的选择；(9). DIV: 在镜头画面下本键为循环键，用于同屏对比→正常→同屏对比的选择；⑽．Zoom＋、Zoom－：用于图片的放大/缩小；⑾．FRZ：本键为循环键，用于活动→冻结→活动图像的转换；⑿．Flip：在多画面的状态下实行向下翻页功能；（不带存储机器此键无效）⒀．Multi：按此键进入多画面模式；再按一下该键，系统退出多画面模式，恢复到正常状态下；（不带存储机器此键无效）在多画面状态下，PC(1)：显示本页中第1幅图片；Video(2)：显示本页中第2幅图片；TEXT(3)：显示本页中第3幅图片；FRZ(4)：显示本页中第4幅图片；P/N(5): 显示本页中第5幅图片；MIR(6)：显示本页中第6幅图片；Lamp(7):显示本页中第7幅图片；DIV（8）：显示本页中第8幅图片；Multi：返回到原多画面状态。
