《锅炉及锅炉房设备》课程设计

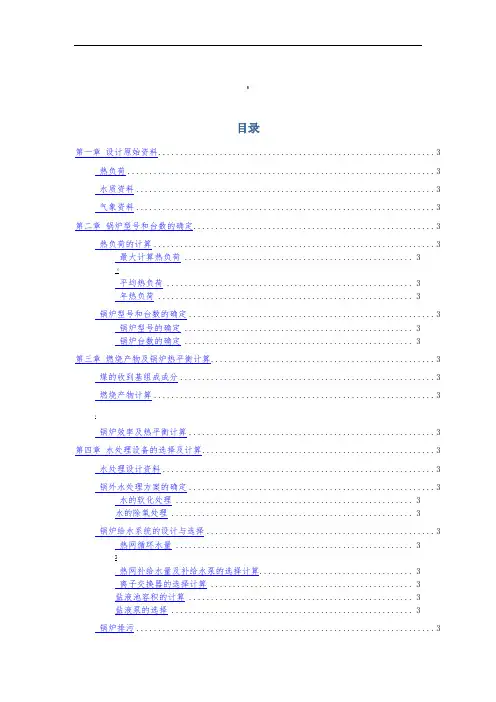

锅炉及锅炉房设备课程设计说明书.
$目录第一章设计原始资料 (3)热负荷 (3)水质资料 (3)气象资料 (3)第二章锅炉型号和台数的确定 (3)热负荷的计算 (3)最大计算热负荷 (3)《平均热负荷 (3)年热负荷 (3)锅炉型号和台数的确定 (3)锅炉型号的确定 (3)锅炉台数的确定 (3)第三章燃烧产物及锅炉热平衡计算 (3)煤的收到基组成成分 (3)燃烧产物计算 (3):锅炉效率及热平衡计算 (3)第四章水处理设备的选择及计算 (3)水处理设计资料 (3)锅外水处理方案的确定 (3)水的软化处理 (3)水的除氧处理 (3)锅炉给水系统的设计与选择 (3)热网循环水量 (3)$热网补给水量及补给水泵的选择计算 (3)离子交换器的选择计算 (3)盐液池容积的计算 (3)盐液泵的选择 (3)锅炉排污 (3)给水设备及主要管道的选择计算 (3)决定给水系统 (3)选择循环水泵和补给水泵 (3).软化水箱体积的确定 (3)管道内流速的确定 (3)第五章送引风系统设计 (3)送风量的设计计算: (3)计算得出锅炉送风量和引风量 (3)风道断面计算 (3)风道断面的确定 (3)风道阻力计算 (3)~烟道计算 (3)断面尺寸计算 (3)烟道断面尺寸计算 (3)烟道阻力计算 (3)烟囱高度的计算及其断面尺寸的计算 (3)烟囱高度的校核 (3)烟囱断面尺寸的计算 (3)烟囱阻力计算: (3)~第六章运煤除灰渣方式的选择 (3)锅炉房最大小时耗煤量及灰渣量 (3)运煤除渣方式和设备的选择 (3)煤场及灰渣场面积的估算 (3)第七章热工控制和测量仪表 (3)参考文献 (3)设计小结 (3)'第一章设计原始资料热负荷表1—1 热负荷建筑名称1、2、3、4#住宅5、6、7、8#住宅综合型商场物业管理用房及办公室等、面积(㎡)6000/幢8000/幢100003000直接由热水锅炉房供给,其介质参数为95/70℃,系统工作压力。
煤质质量=%,=%,=%,=%,=%,=%,=%,=%,=7124Kcal/kg 水质资料)总硬度 mmol/L其中:碳酸盐硬度= mmol/L非碳酸盐硬度=0总碱度: L负硬度: L城市自来水压力~水温12℃气象资料供暖期天数 90天、冬季采暖室外计算温度: -8℃大气压力:冬季 KPa最大冻土深度:-1.2M地下水位:-2.6M第二章 锅炉型号和台数的确定~热负荷的计算2.1.1 最大计算热负荷根据原始的热负荷数据资料,主要进行采暖热负荷,考虑管网热损失、漏损系数和同时使用系数后得出最大计算热负荷。
锅炉及锅炉房设备第四版课程设计
锅炉及锅炉房设备第四版课程设计
一、课程简介
本课程主要介绍锅炉及锅炉房设备方面的知识,包括锅炉及其分类、锅炉房的布置、锅炉房内各设备的安装要求、锅炉的调试与维修等内容。
本课程旨在培养学生对锅炉及锅炉房设备的基本认识和实际操作能力。
二、课程目标
1.掌握锅炉的基本构造和分类;
2.熟悉锅炉房内各种设备的安装要求;
3.能够进行锅炉的调试和维护;
4.学会使用相关的工具和测量仪器进行实验操作。
三、课程内容
1. 锅炉的概述
锅炉是一种能够将液体或气体加热至高温蒸汽或热水的热源设备,其工作原理包括燃烧系统、输送系统、水处理系统、烟气处理系统等。
本节将介绍锅炉的分类以及各种锅炉的基本参数。
2. 锅炉房的布置
本节主要介绍锅炉房内的排布和摆放要求,包括安全距离、通风要求、烟道排放、热量回收等方面。
3. 锅炉房内设备的安装
针对锅炉房内的各种设备,包括燃油系统、水处理系统、烟气处理系统、调节系统等,本节将介绍安装和调试的具体要求。
1。
锅炉房设备及课程设计
锅炉房设备及课程设计一、课程目标知识目标:1. 了解锅炉房设备的基本结构、工作原理及安全操作流程;2. 掌握锅炉房设备的运行维护方法及故障处理技巧;3. 熟悉锅炉房设备相关的法律法规及环保要求。
技能目标:1. 学会使用锅炉房设备进行实际操作,提高动手能力;2. 能够分析锅炉房设备运行中可能出现的问题,并提出解决方案;3. 能够运用所学知识对锅炉房设备进行简单的维护和故障排除。
情感态度价值观目标:1. 培养学生对锅炉房设备及其运行管理的兴趣,激发学习热情;2. 增强学生的安全意识,使其遵循操作规程,养成良好的工作习惯;3. 提高学生的环保意识,使其关注锅炉房设备对环境的影响,树立绿色发展的观念。
分析课程性质、学生特点和教学要求,本课程旨在帮助学生掌握锅炉房设备相关知识,培养实际操作能力,同时注重培养学生的安全意识和环保意识。
通过本课程的学习,使学生能够更好地适应未来职业发展的需求,为我国锅炉行业的发展贡献力量。
课程目标具体、可衡量,便于教学设计和评估。
二、教学内容1. 锅炉房设备概述:介绍锅炉房设备的基本概念、分类及发展趋势,对应教材第一章内容;- 锅炉的分类及结构特点- 锅炉房设备的演变及发展趋势2. 锅炉房设备工作原理及运行操作:详细讲解锅炉房设备的工作原理、运行操作流程及注意事项,对应教材第二章内容;- 锅炉房设备的工作原理- 锅炉房设备的运行操作流程- 运行中的安全措施及异常情况处理3. 锅炉房设备维护与故障处理:学习锅炉房设备的日常维护、检查及故障处理方法,对应教材第三章内容;- 锅炉房设备的日常维护与检查- 常见故障分析及处理方法4. 锅炉房设备安全与环保:介绍锅炉房设备相关的安全知识、法律法规及环保要求,对应教材第四章内容;- 锅炉房设备安全知识- 法律法规及环保要求5. 实践教学:组织学生进行锅炉房设备实际操作、维护及故障处理,提高学生的动手能力,结合教材内容及实验室设备进行教学。
锅炉房及锅炉房设备课程设计
锅炉房设计说明书院系:能源与动力工程学院专业:建筑环境与设备工程班级:学号:姓名:目录第一章设计原始资料---------------------------------------------------------------------------3 第二章锅炉的型号和台数的选择----------------------------------------------------------4 第三章水处理设备的选择和计算----------------------------------------------------------6 第四章送风引风系统设计------------------------------------------------------------------17 第五章运煤除渣方式的选择---------------------------------------------------------------22 第六章参考文献--------------------------------------------------------------------------------25 第七章设计小结-------------------------------------------------------------------------------25第一章设计原始资料1 设计题目海南省海口市造纸厂厂区及生活区6t/h供热锅炉房工艺设计(第四组)2 设计条件(1) 热负荷资料:(2)燃料:(自选—褐煤)【锅炉房及锅炉房设备P30】Vdaf=49.5%,Car=34.98%,Har=2.87%,Oar=8.79%,Nar=0.91%,Sar=1.06%,Aar=31 .19%,Mar=20.20%,Qnet,ar=11640kj/kg;(3)气象资料:(自查—海口)【锅炉房实用设计手册P21】海拔高度14.2m;采暖天数0天;年主导风向东北;大气压力冬季101.60KPa;夏季100.24KPa;(4 ) 水质资料:以自来水为水源,水温18℃;溶解固形物550mg/L;总硬度 6.35mmol/L;总碱度 3.12mmol/L;PH值8.2;(5)其他资料:锅炉房不考虑扩建,最高地下水位为:4.5m;回水方式:自流回水,不考虑水污染,三班工作制,全年工作312天。
锅炉课程设计任务书.
1. 题目:《锅炉及锅炉房设备》课程设计- 机械类工厂的蒸汽锅炉房工艺设计:三台SZL4-1.25-P型炉2. 目的:课程设计是锅炉及锅炉房设备的重要实践教学环节,课程设计对课程的教学效果影响甚大,它不仅可以锻炼学生的实践能力,同时也可以加深学生对课堂讲授内容的理解和记忆。
3. 考核内容与方法锅炉及锅炉房设备课程设计主要考核查阅资料的能力、计算的准确性、设计方案及绘制施工图的能力。
4. 设计具体任务1)设计概述2)设计原始资料3)设计内容3.1)热负荷计算3.2)锅炉型号和台数的确定3.3)水处理设备的选择及计算3.4)汽水系统的确定及其设备选择计算3.5)引,送风系统的确定及设备选择计算3.6)运煤除灰渣系统的确定及设备选择计算3.7)锅炉房设备明细表3.8)设计主要附图5. 参考资料:1.《锅炉及锅炉房设备》作者:吴味隆等,中国建筑工业出版社,第一版2.《锅炉原理》陈学俊主编,机械工业出版社,1991年版。
3.《工业锅炉》张永照,机械工业出版社,1982年版。
4.《锅炉原理》范从振,中国电力出版社,2006年版。
5.《锅炉房工艺与设备》,刘新旺,科学出版社,20026.《锅炉与锅炉房设备》,奚士光、吴味隆、蒋君衍,中国建筑工业出版社,19957.《锅炉及锅炉房设备》,刘艳华,化学工业出版社,20108.《锅炉及锅炉房设备》,杜渐,中国电力出版社,20119.《供热工程》,贺平等,中国建筑工业出版社,200910..《集中供热设计手册》李善化,康慧等编中国电力出版社11.《锅炉习题实验及课程设计》同济大学等院校著中国建筑工业出版社12.《实用供热空调设计手册》陆耀庆主编中国建工出版社13.《锅炉房设计规范》GB50041-92 中国机械电子工业部主编中国计划出版社14.《城镇直埋供热管道工程技术规程》CJJ/T-98 唐山市热力总公司主编中国建筑工业出版社指导教师签字:2014年12 月25 日教研室主任签字:年月日6、课程设计摘要(中文)热能动力设备和系统是电力生产和热能应用领域中最重要的生产系统和设备,它直接关系到生产的安全性和经济性。
《锅炉及锅炉房设备》课程设计任务书与指导书
《锅炉及锅炉房设备》课程设计任务书与指导书指导教师:杨存志王思文使用班级:暖专12内蒙古建筑职业技术学院机电与环境工程系暖通教研室二OO八年十二月《锅炉及锅炉房设备》课程设计任务书与指导书一、设计题目呼市某住宅小区供热锅炉房工艺设计。
二、原始资料(一)热负荷1、采暖面积:1、2、3、4# 住宅楼6000m2/幢5、6、7、8# 住宅楼8000m2/幢9、10、11、12# 住宅楼12000m2/幢2、物业管理用房及办公室等:3000 m23、外管线最不利环路长度:3200米(二)煤质资料1、煤种:乌达原煤;运输方式:汽车。
2、煤质元素分析:C ar=53.07%; H ar=3.27%O ar=6.05%; N ar=0.89%S ar=0.24%; A ar=26.28%W ar=10.02%; Q net,v,ad=21000KJ/Kg (三)水质资料1、总硬度:3.65mmol\1其中:碳酸盐硬度H T=3.65 mmol\1非碳酸盐硬度H FT=0总碱度:4.29 mmol\1负硬度:0.64 mmol\1城市自来水公司供水:压力0.25-0.35Mpa水温:12℃(四)气象资料1、冬季采暖室外计算温度-19℃,采暖天数167天。
2、大气压力:冬季90.09Kpa .3、最大冻土深度:1.20米。
4、地下水位:-2.6米。
三、设计内容与要求(一)锅炉型号及台数的选择1、热负荷计算。
2、根据计算热负荷及其特点、燃料种类选择锅炉型号及台数。
(二)水处理设备选择1、决定水处理方法。
2、并根据处理水量选择设备型号及台数。
3、给定水处理设备的运行参数。
(三)给水设备及主要管道的选择计算1、决定给水系统。
2、选择循环水泵和补给水泵。
3、选择软水箱。
4、确定定压方法,选择定压设备。
5、给水系统主要管道与阀门的选择计算。
(四)送引风系统设计1、计算锅炉送风量和排烟量。
2、计算决定烟风道断面尺寸构造。
3、决定送引风系统及其布置,并计算其阻力。
锅炉及锅炉房设备课程设计任务及指导书
[3]《工业锅炉房常用设备手册》,蓝伙金,机械工业出版社,1997
[4]《供热工程》,贺平,孙刚,中国建筑工业出版社,2009,第四版
[5]《锅炉房设计实例图集》,王志清,中国建筑工业出版社,1988
[6]《锅炉原理》,张力,机械工业出版社,2011
[7]出版社,2008
[8] 《暖通空调常用数据手册》, 建筑工程常用数据系列手册编写组,中国建筑工业出版社,2002,第二版
[9]]GB 50189-2005,《公共建筑节能设计标准》
[10]GB 50019-2003,《采暖通风与空气调节设计规范》
[11]GB50041-2008,《锅炉房设计规范》
北京
2.5
2.5
0
2.34
183
7.6
5.4
6/25
天津
5.0
5.0
0
4.70
402
8.3
5.9
6/25
济南
3.2
3.2
0
3.10
200
7.8
5.9
10/25
青岛
1.2
1.2
0
2.70
110
7.1
5.7
10/26
西安
3.0
3.0
0
3.60
350
7.7
5.5
10/26
赤峰
3.4
3.4
0
3.80
420
7.6
二、设计资料及参数
本工程为某小区燃煤锅炉房的工艺设计,主要用途为住宅采暖,供水温度为95℃,回水温度为70℃,要求组内每名同学选择一个设计地点和对应设计参数,参数具体情况如下表所示:
锅炉及锅炉房设备课程设计指导书20141010
锅炉及锅炉房设备课程设计指导书20141010 锅炉及锅炉房设备课程设计指导书天津城建大学能源与安全工程学院建筑环境与设备工程教研室一、锅炉型号和台数的选择1.热负荷计算max锅炉的最大计算热负荷锅炉房最大计算热负荷是选择锅炉的主要依据,可根据各项原始Q热负荷、同时使用系数、锅炉房自耗热量和管网热损失系数由下式求得:t/h (1)式中:K——考虑热网热损失因素的系数, 取1.1; 0K——采暖用汽的同时使用系数, 取1; 1K——生活及生产用汽的同时使用系数( 包括食堂和澡堂) ,取1。
2Q——采暖用计算热负荷, MW 1Q——生活用蒸汽量, t/ h 2Q——生产用蒸汽量, t/ h 32 Q的计算:取采暖热负荷指标q为60w/m1H因考虑只选用蒸汽锅炉, 而采暖热媒采用热水,因此, 采暖季最大计算热负荷应该统一换算Q1q,,成蒸汽。
采暖部分所用的热水量由采暖负荷,为换热器的换热效率。
蒸汽热1,c(t-t)gh值取为1t/h=0.7MW,由此可以换算得相同热量下对应的蒸汽量。
2.锅炉型号和台数选择根据锅炉房最大计算热负荷,蒸汽压力不高于1.6MPa的饱和蒸汽,燃料选用天然气。
合理选择锅炉型号及台数,以满足最大负荷和低负荷两种工况下的需求。
二、水处理设备的选择及计算1. 确定水处理设备生产能力锅炉补给水量是指锅炉给水量与合格的凝结水回收量之差。
锅炉给水量包括蒸发量、排污量,并应考虑设备和管道漏损。
2.决定水的软化方法水的软化方法一般采用离子交换软化法,其效果稳定,易于控制。
当需要除碱时,一般考虑氢—钠离子交换法。
石灰预处理的系统较复杂,操作要求也较高,处理水量较小的场合不宜采用。
铵—钠离子交换法处理的水使蒸汽带氨,对于黄铜或其他铜合金设备有受氨腐蚀的危险时或用汽部门不允许蒸汽含氨时,不宜采用。
13.软化设备选择计算离子交换器的处理水量按运行水流速计算,采用磺化煤为交换剂时,运行流速一般为10,20m/h,采用离子交换树脂时一般为15,25m/h;硬度较高的原水取用较小的流速。
锅炉与锅炉房设备施工课程设计
锅炉与锅炉房设备施工课程设计一、课程设计背景随着经济的快速发展,人们对能源的需求量也逐步增加。
锅炉作为能源的重要设备,不仅能够提供热力,也能够为机械设备提供动力。
因此,在石化、化工、电力等行业中,锅炉的使用十分普遍。
但是,锅炉在使用过程中也存在着一定的安全隐患,如果操作不当,将会造成严重的后果。
因此,学习锅炉及锅炉房设备施工具有十分重要的意义。
二、课程设计目的本课程设计旨在通过对锅炉及锅炉房设备施工进行系统的学习和实践,使学生能够全面了解锅炉的构造、工作原理、安全操作及维护,掌握锅炉房设备施工的基本技能,提高学生的实践能力和安全意识。
三、课程设计内容3.1 锅炉的构造和性能1.锅炉的基本组成部分,包括炉膛、锅筒、烟道、空气预热器等组成成分。
2.锅炉的热力学原理,包括锅炉的热平衡及传导规律等。
3.不同类型的锅炉及其工作原理,包括水管锅炉、火管锅炉、高压锅炉等。
4.锅炉的性能指标,包括蒸发量、效率、热损失等。
3.2 锅炉的安全操作1.各种锅炉及其操作规程,包括安全生产、供水系统操作、排污系统操作、除氧、排气等操作流程。
2.空气预热器的使用及维护,包括清洗、更换密封圈等维护方法。
3.烟尘净化器的使用及维护,包括电除尘器、灰斗、刮板输送机等。
3.3 锅炉房设备施工1.锅炉房的设备介绍,包括烟道的安装、漏斗、除尘器等设备。
2.锅炉房的通风系统,包括进风及排风系统的安装及调节。
3.锅炉房的管路安装,包括各种管道安装、维护及管道支架的制作和安装。
4.锅炉房的电力安装,包括电缆敷设、开关柜安装及配电箱的设置等。
四、课程设计的实施课程设计的实施主要分为理论学习和实践操作两个部分。
4.1 理论学习通过讲授、互动讨论等方式进行授课,使学生能够全面了解锅炉及锅炉房设备施工的相关内容,并能够熟练掌握锅炉的构造和性能、安全操作以及锅炉房设备施工的基本技能。
4.2 实践操作通过实践操作将理论知识应用到实际操作中,使学生能够加深对锅炉及锅炉房设备施工的了解,提高学生的实践能力和安全意识。
锅炉及锅炉房设备课程设计
课程设计课程设计名称:锅炉房工艺与设备课程设计专业班级:建筑环境与设备工程1201班学生姓名:施智学号: 201214030107指导教师:陈雁课程设计地点: 32518课程设计时间: 2016.1.4至 2016.1.16目录设计任务书 (3)一.设计概况 (7)二.原始资料 (7)2.1煤质资料 (7)2.2水质资料 (7)2.3最不利用户阻力取值 (8)2.4气象资料 (8)三.热负荷、锅炉类型及台数的确定 (8)3.1热负荷计算 (8)3.2锅炉类型及台数的确定 (8)四.给水和热力系统设计 (9)4.1水处理方案的确定 (9)4.2热网循环水量及循环水泵的选择计算 (9)4.3热网补给水量及补给水泵 (11)4.4钠离子交换器的选择计算 (11)4.5软化水箱体积的确定 (12)4.6计算锅炉排污量和决定排污系统 (12)4.7除氧系统的设备设计及选择计算 (12)五.送、引风系统的设备选择 (13)5.1计算送风量和排烟量 (13)5.2确定送、引风系统及其初步布置 (14)六.分水缸的选择 (17)6.1连接分水缸各管径的确定 (19)6.2分水缸筒体长度的确定 (20)6.3分水缸筒体直径的确定 (20)6.4除尘器的选择计算 (20)七、运煤除灰方法的选择 (20)7.1计算锅炉房耗煤量和灰渣量 (20)7.2运煤系统的选择 (21)7.3除渣系统的选择 (21)7.4计算煤斗和渣斗的容积 (21)7.5确定煤场、渣场面积 (26)八、工艺布置 (26)九、总结 (28)十、参考文献与资料 (28)第1章工程概况1.1设计任务该锅炉房为厂内新建锅炉房,要求向工厂办公区、宿舍区及附属住宅区有关建筑物供95/70℃热水。
整个热网采用补水泵定压系统,系统用户与锅炉房最高相对标高为25米;供热外网共分三个区,采暖面积共7.8万平米。
1.办公区(包括所有教师宿舍楼,共3.1万平米)距锅炉房最远平面距离为1500米。
锅炉及锅炉房设备课程设计说明书
锅炉房课程设计课程设计名称:空调冷热源课程设计——热源专业班级:建环1301班学生姓名:王金良学号: 201314910202指导教师:陈真真课程设计地点: 32331课程设计时间: 2017.1. 1至2017.1.13《锅炉房工艺与设备》课程设计任务书(分组序号04)一.题目××工厂供热锅炉房工艺设计二.设计概况该锅炉房为厂内新建锅炉房,要求向工厂办公区、宿舍区及附属住宅区有关建筑物供95/70℃热水。
整个热网采用补水泵定压系统,系统用户与锅炉房最高相对标高为18米;供热外网共分三个区,采暖面积共7.9万平米。
1.办公区(包括所有教师宿舍楼,共2.1万平米)距锅炉房最远平面距离为1200米。
2.宿舍区(位于厂内,共2.5万平米)距锅炉房最远平面距离为800米。
3.附属住宅区(工厂家属院,共3.3万平米)距锅炉房最远平面距离为1700米。
三.设计要求1.要求锅炉房按上述区域分区供暖2.锅炉房内设置独立水处理系统3.锅炉房集中补水四.原始资料1.煤质资料:元素分析成分:W y=10.9% A y=24.0% S y=0.8% C y=58.0% H y=2.5% N y=0.8% O y=3.0%可燃基挥发分10.5%,应用基低位发热量Q dw y=20977kJ/㎏。
2.水质资料锅炉房用水为城市自来水网,其水质化验结果为:H=5.2mmol/L H R=1.9mmol/L H ft=3.3mmol/LA=1.9mmol/L PH=7.5供水压力为0.35MPa溶解固形物=430mg/L3.最不利用户阻力取值为0.03MPa4.气象资料(查资料)五.设计内容1.确定锅炉型号、容量及台数。
2.循环水泵及补水泵型号、流量、扬程。
3.分水缸的选择设计计算。
4.水处理设备选择计算。
5.锅炉房主要工艺管道设计计算和布置。
6.锅炉房烟道、烟囱的确定。
7.除污器、除尘器等其它辅助设备的选择。
锅炉及锅炉房设备第二版教学设计 (2)
锅炉及锅炉房设备第二版教学设计前言锅炉是热能转换设备的一种,主要用于将水加热,使其蒸发为水蒸气。
锅炉及锅炉房设备是工业生产过程中必不可少的设备之一。
为了提高教学效果,我们设计了一套较为完整的教学方案,希望能够为学生深入了解锅炉及锅炉房设备提供帮助。
教学目标•理解锅炉及锅炉房设备的基本原理和结构。
•掌握锅炉及锅炉房设备的安全操作方法和维护技巧。
•熟悉锅炉及锅炉房设备在工业生产中的应用场景和操作细节。
•理解生产过程中锅炉及锅炉房设备的重要作用,以及如何避免和处理故障。
教学内容第一章锅炉基础•锅炉的分类和工作原理。
•锅炉的基本结构和元件。
•锅炉压力容器的基本性质和要求。
第二章热能回收•热能回收的基本原理和方法。
•热能回收的应用场景和技术条件。
•热能回收设备的类型和特点。
第三章燃烧技术•燃烧反应的基本原理和特点。
•燃烧调节的方法和技巧。
•燃烧设备的种类和工作原理。
第四章锅炉安全•锅炉运行中的安全问题和应对措施。
•锅炉事故的类型和防范措施。
•执行锅炉安全规程和体系的方法和应用。
第五章烟气处理•烟气成分和污染物的排放。
•烟气处理的原理和方法。
•烟气处理设备的种类和工作原理。
第六章锅炉房设备•锅炉房内的设备和功能。
•锅炉房的布局和对空气的要求。
•锅炉房的自动化控制系统。
教学方法•讲授理论知识,并配以具体案例和实验操作。
•组织考察和观摩工业生产过程中的锅炉及锅炉房设备。
•分组完成与教学内容相关的项目应用和维护,进行评估和总结。
教学评估•考试:掌握基本理论内容和应用技能。
•项目实践:综合应用所学知识,对实际应用场景进行评估。
•讨论:研究教学内容中产生的问题,进行研究与讨论。
教学资源•供图:为同学提供与教学内容相关的图表材料,以帮助理解。
•课件:通过幻灯片或PPT,使教学内容更有条理地呈现在同学面前。
•实验室:为同学提供实验操作的场所和设备,以便他们将理论应用到实际中去。
总结本教学方案将锅炉及锅炉房设备的理论知识和实践技能相结合,同时重视学生的实际应用能力。
锅炉与锅炉房课程设计
锅炉与锅炉房课程设计一、课程目标知识目标:1. 了解锅炉的定义、分类及工作原理;2. 掌握锅炉房的基本构成、设备功能及安全操作规程;3. 熟悉锅炉房的设计原则和节能措施。
技能目标:1. 能够分析锅炉的运行参数,判断锅炉的工作状态;2. 学会使用锅炉房设备,具备基本的操作和应急处理能力;3. 能够运用所学知识,对锅炉房进行合理布局和优化设计。
情感态度价值观目标:1. 培养学生对锅炉及锅炉房设备的兴趣,激发学习热情;2. 增强学生的安全意识,认识到锅炉房安全的重要性;3. 培养学生节能环保的观念,提高社会责任感。
课程性质分析:本课程属于应用技术类课程,旨在让学生掌握锅炉及锅炉房的基本知识,具备实际操作和设计能力。
学生特点分析:学生处于高年级阶段,具有一定的物理、化学基础,具备独立思考和分析问题的能力。
教学要求:1. 结合实际案例,进行启发式教学,引导学生主动学习;2. 加强实践环节,提高学生的动手操作能力;3. 注重培养学生的安全意识和节能观念,实现理论与实践相结合。
二、教学内容1. 锅炉概述- 锅炉的定义、分类及工作原理- 锅炉的性能参数及选用原则2. 锅炉房设备与构成- 锅炉房的基本构成及设备功能- 锅炉房设备的操作与维护3. 锅炉房设计与安全- 锅炉房设计原则与布局- 锅炉房安全操作规程及应急处理- 锅炉房节能措施及环保要求4. 实践教学环节- 锅炉运行参数的监测与分析- 锅炉房设备操作与维护实践- 锅炉房设计实例分析与优化教学大纲安排:第一周:锅炉概述第二周:锅炉房设备与构成第三周:锅炉房设计与安全第四周:实践教学环节教材章节关联:1. 锅炉概述:《锅炉原理》第一章2. 锅炉房设备与构成:《锅炉房设计》第二章3. 锅炉房设计与安全:《锅炉房设计》第三章;《锅炉安全》第四章4. 实践教学环节:《锅炉实践指导书》教学内容进度安排:每周一个主题,共计四周。
理论教学与实践教学相结合,注重培养学生的实际操作能力和设计能力。
锅炉课程设计任务、指导书
《锅炉及锅炉房设备》课程设计任务书《锅炉及锅炉房设备》课程设计指导书《锅炉及锅炉房设备》课程设计任务书设计题目:郑州某厂区及生活区的供热锅炉房设计设计目的:1.在《锅炉及锅炉房设备》课程学习的基础上,运用所学的基础理论和专业知识解决实际工程问题;2.了解锅炉房工艺设计的内容、程序和基本原则;3.通过课程设计使学生掌握设计计算步骤和方法,并能参考有关规范、标准、工程设计及其它参考资料选择合适的设备;4.锻炼学生工程绘图与识图的能力,掌握设计说明书的编制过程;5.培养学生学会收集并查阅各相关资料,为以后的学习及毕业设计打下基础。
主要原始资料:(1)基本情况本设计为一蒸汽锅炉房,为生产、生活及厂房和住宅采暖生产饱和蒸汽。
生产和生活为全年性用汽,采暖为季节性用汽。
生产用汽设备要求提供的蒸汽压力最高为0.4MPa,用汽量为3.7t/h;凝结水因生产过程中收到污染不能回收利用;采暖用汽量为7.8t/h,其中生产车间为高压蒸汽采暖,住宅采用低压蒸汽采暖,采暖系统的凝结水回收率高达65%;生活用汽主要供食堂和浴室的需要,用汽量为0.7t/h,无凝结水回收。
(2)燃料资源天然气参数:各成份含量 CH4=98%; C3H6=0.6%; C3H8=0.3%; C3H10=0.3%;N2=1.0%标准状态下的低位发热量 Qnet,ar=36533 kJ/kg标准状态下的密度ρ=0.7435 kg/m3(3)水质资料总硬度 H0=7.35 mmol/L,永久硬度HFT=4.35 mmol/L,暂时硬度HT=3.0 mmol/L,总碱度A=3.0 mmol/L,PH值=8.27,溶解固形物为550 mg/L。
(4)气象资料冬季采暖室外计算温度、冬季采暖室外平均温度、冬季通风室外计算温度、夏季通风室外计算温度、大气压力、地下水位等查当地气象资料。
如郑州地区冬季采暖室外计算温度为t’w=5 ℃,冬季采暖室外平均温度为tpj=1.4℃。
锅炉及锅炉房设备课程设计说明书
目录第一章设计原始资料 (3)1.1 热负荷 (3)1.3 水质资料 (3)1.4 气象资料 (3)第二章锅炉型号和台数的确定 (4)2.1 热负荷的计算 (4)2.1.1 最大计算热负荷 (4)2.1.2 平均热负荷 (5)2.1.3 年热负荷 (5)2.2 锅炉型号和台数的确定 (6)2.2.1 锅炉型号的确定 (6)2.2.2 锅炉台数的确定 (7)第三章燃烧产物及锅炉热平衡计算 (8)3.1 煤的收到基组成成分 (8)3.2 燃烧产物计算 (9)3.3 锅炉效率及热平衡计算 (9)第四章水处理设备的选择及计算 (10)4.1 水处理设计资料 (10)4.2 锅外水处理方案的确定 (10)4.2.1 水的软化处理 (10)4.2.2水的除氧处理 (11)4.3 锅炉给水系统的设计与选择 (12)4.3.1 热网循环水量 (12)4.3.2 热网补给水量及补给水泵的选择计算 (12)4.3.3 离子交换器的选择计算 (12)4.3.4盐液池容积的计算 (14)4.3.5盐液泵的选择 (15)4.5 锅炉排污 (15)4.6给水设备及主要管道的选择计算 (15)4.6.1决定给水系统 (15)4.6.2选择循环水泵和补给水泵 (16)4.6.3软化水箱体积的确定 (18)4.6.1 管道内流速的确定 (18)第五章送引风系统设计 (20)5.1送风量的设计计算: (21)5.2计算得出锅炉送风量和引风量 (21)5.3 风道断面计算 (22)5.3.1风道断面的确定 (22)5.3.2风道阻力计算 (22)5.4烟道计算 (25)5.4.1断面尺寸计算 (26)5.4.2烟道断面尺寸计算 (27)5.4.3烟道阻力计算 (28)5.5烟囱高度的计算及其断面尺寸的计算 (31)5.5.1烟囱高度的校核 (31)5.5.2烟囱断面尺寸的计算 (32)5.5.3烟囱阻力计算: (32)第六章运煤除灰渣方式的选择 (35)6.1锅炉房最大小时耗煤量及灰渣量 (35)6.2运煤除渣方式和设备的选择 (35)6.3煤场及灰渣场面积的估算 (36)第七章热工控制和测量仪表 (37)参考文献 (38)设计小结 (39)第一章设计原始资料1.1 热负荷表1—1 热负荷建筑名称1、2、3、4#住宅5、6、7、8#住宅综合型商场物业管理用房及办公室等面积(㎡)6000/幢8000/幢10000 3000 直接由热水锅炉房供给,其介质参数为95/70℃,系统工作压力1.0MPa。
锅炉及锅炉房设备课程设计
锅炉及锅炉房设备课程设计
项目简介
本课程设计旨在通过对锅炉及锅炉房设备的学习和实践,让学生深入了解锅炉
及其常见故障的解决方法,掌握锅炉房设备的维护和保养技巧,提高其工作能力和专业素质。
项目内容
1. 锅炉的基本原理和分类
本部分主要介绍锅炉的基本原理、工作原理和分类,包括火管锅炉、水管锅炉、渗透蒸汽锅炉等。
2. 锅炉故障排查和维修
本部分主要针对常见故障进行分析,并介绍针对不同故障的解决方法和维修技巧,包括炉壳温度异常、水位异常、压力偏高或偏低等故障。
3. 锅炉房设备
本部分主要介绍锅炉房设备的种类和作用,包括给水设备、水泵、空气预热器、烟气净化设备等,同时介绍设备的维护和保养方法。
4. 实践操作
在课程设计的最后阶段,学生将进行实践操作,包括锅炉和设备的操作、维修
和保养,通过实践操作,学生可以进一步熟悉和掌握课程所学内容。
项目收获
通过本课程设计的学习和实践,学生可以:
1.掌握锅炉的基本原理、工作原理和分类;
2.熟悉处理常见锅炉故障的方法和维修技巧;
3.了解锅炉房设备的种类和作用,并学会设备的维护和保养技巧;
4.通过实践操作,进一步熟悉和掌握所学内容。
总结
锅炉及锅炉房设备是很常见的工业设备,对于工程师和技术人员来说,掌握相关知识和技能非常重要。
通过本课程设计的学习和实践,学生可以深入了解锅炉的工作原理和分类,掌握处理常见故障的方法和维修技巧,也能够对锅炉房设备有更深入的了解,并学会设备的维护和保养技巧,这对于提高工程师和技术人员的工作能力和专业素质都有很大的帮助。
锅炉及锅炉房设备课程设计步骤
7.供热介质、参数和供热方式的确定
供热方式与介质种类:在满足要求的前提下,进行供热介质归一;必须供两种
介质的锅炉房,锅炉设备最好能为一种;系统中不好处理的小负荷单独处理。 ◦ 只有采暖热负荷的供热系统:热水锅炉 ◦ 没有采暖热负荷的系统
当全部热负荷或经处理后都可以用热水供应时,应采用热水做介质。 当有一部分热负荷必须用蒸汽时,应采用蒸汽供热。
◦ 生产采暖热负荷都有的供热系统
当经过采取一定措施后,全部生产用热可以统一为热水时,则采用高温热水为供热介质。 生产用汽量小,采暖热负荷较大的供热系统:汽水两用锅炉(可同时供汽和供水)。冬季以
高温水为主,间供蒸汽;夏季根据生产用汽负荷大小,运行一台或几台锅炉,全部供汽,其 余锅炉做检修或备用。 生产用汽量大,采暖热负荷较小的供热系统:选用蒸汽锅炉,以蒸汽系统为主。采暖宜用蒸 汽喷射器或表面换热器转换成热水供热。 生产用汽和采暖用热量都很大的供热系统:供汽系统为主,锅炉房宜全部采用蒸汽锅炉,采 暖用淋水盘换热器转换高温热水供暖。
暖风机用高温水,温度最好用150/70℃。
锅炉台数和容量的选择
◦ 原则:应考虑对负荷变化和意外事故的适应性,建设和运行的经济性。 调节和调整运行锅炉的台数及工作容量,使锅炉经常处于经济负荷下运行。锅炉的经
常负荷状态不应低于锅炉额定负荷的50~60%。 采暖锅炉房原则上不设备用,设备维修可安排在非采暖季节,但在锅炉台数的选择上
应考虑防震。 总平面布置图、地形图:锅炉房位置和全厂供热系统布置
◦ 设备、材料资料
锅炉机组资料:进行扩大初步设计时,只需锅炉的主要技术参数、型号、规 格外形图及价格资料;进行施工图设计时,应取得锅炉安装(设备基础、平 台扶梯、仪表阀门、风烟接管、操作位置等)图纸;
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第 1 页 共 41 页
苏州............................................................................................5 1.1 热负荷资料..............................................................................................5 1.2 媒质资料..................................................................................................5 1.3 水质质料.................................................................................................5 1.4 室内外温度参数......................................................................................5 二、 热负荷计算及锅炉选择..............................................................................6 2.1 采暖季热负荷计算.................................................................................6 2.1.1 最大计算热负荷...........................................................................6 2.1.2 平均热负荷...................................................................................7 2.1.3 全年热负荷...................................................................................7 2.2 非采暖季热负荷计算..............................................................................8 2.3 锅炉型号和台数选择..............................................................................8 2.3.1 锅炉型号.........................................................................................9 2.3.2 锅炉台数.........................................................................................9 2.3.3 燃烧设备.........................................................................................9 三、软化水设备的选择......................................................................................10 3.1 软化水设备的选择................................................................................10 3.2 确定水软化方法................................................................................... 11 3.3 软化设备选择计算...............................................................................13 3.4 除氧设备选择计算................................................................................14 3. 5 计算锅炉排污量和决定排污系统.......................................................16 四、给水设备和主要管道的选择计算..............................................................17 4.1 给水泵的容量和台数............................................................................17 4.2 备用给水泵............................................................................................18 4.3 给水箱的选择........................................................................................18 4.5 其它水泵和水箱选型...........................................................................19 4.5.1 原水加压泵...................................................................................19 4.5.2 地下室排水泵...............................................................................19
第 2 页 共 41 页
苏州科技学院建筑环境学院锅炉课程设计 4.5.3 软化水箱.........................................................................................19 4.6.1 给水管管径的确定.........................................................................20 五 分气缸及阀门选型........................................................................................21 六、送引风系统的设计......................................................................................21 6.1 计算送风量和排烟量...........................................................................21 6.2 实际烟气量和实际空气量计算............................................................22 6.3 风道和烟道设计...................................................................................23 6.4 烟囱设计...............................................................................................23 6.5 除尘器选择...........................................................................................24 6.6 风机校核................................................................................................25 七、锅炉热平衡计算..........................................................................................26 八、运煤除渣系统的选择..................................................................................28 8.1 计算锅炉房的耗煤量和灰渣量............................................................28 8.2 决定驻煤场面积....................................................................................29 8.3 决定灰渣场面积....................................................................................29 8.4.决定运煤除灰渣的方式........................................................................29 九、锅炉房工艺布置..........................................................................................29 9.1 锅炉房建筑...........................................................................................29 9.1.1 锅炉房的组成............................................................................30 9.1.2 锅炉房建筑安全要求................................................................30 9.1.3 锅炉房建筑布置形式.................................................................31 9.2 锅炉房设备布置...................................................................................32 9.2.1 一般原则....................................................................................32 9.2.2 锅炉布置....................................................................................32 9.2.3 辅助设备布置............................................................................33 9.3.风烟管道和主要汽水管道布置............................................................34 总 结....................................................................................................................35 参考文献..............................................................................................................36 附录一..........................................................................................................37
