防火卷帘安装步骤
防火卷帘门的安装规范
防火卷帘门广泛应用于商场，商厦及地下车库，但是具体的安装步骤别说外行人，就是做防火卷帘门的也不一定能详细的说明白，下面对防火卷帘门安装进行一步一步的详细说明一下：第一步：安装导轨1、在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。
2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间距不得大于600 mm，两端距导轨口100 mm。
先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5 mm，全长垂直度不得超过20 mm，复合帘面嵌入导轨深度(见GBl4102—2005)。
3、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5 mm，焊接处绝不应穿现象发生。
采用不锈钢导轨时焊条采用不锈钢焊条。
第二步：安装卷轴1、依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。
2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。
3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。
1、安装直支撑扳．(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于卷轴。
(2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。
(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。
5、安装防火卷轴(1) 卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
(2) 吊装卷轴，一定要注意安全，设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。
防火卷帘门安装工法
防火卷帘门安装工法随着建筑技术的不断发展，防火卷帘门作为一种重要的被动防火措施，广泛应用于各类公共场所和建筑物中。
它具有阻止火势蔓延、保护人员和财产安全的功能，在火灾事件中发挥着重要作用。
为了确保防火卷帘门的安装质量和使用效果，下面将介绍防火卷帘门的安装工法。
一、准备工作1. 材料准备：根据设计要求和现场测量情况，将所需的防火卷帘门材料准备齐全。
包括卷帘门机头、卷帘门帘片、导轨、卷轴、控制系统等。
2. 施工计划：根据工程实际情况和项目进度，制定详细的施工计划，确定防火卷帘门的安装顺序和工期安排。
3. 施工人员：组织专业的施工团队，确保施工人员具备相关的技术经验和操作技能。
二、安装步骤1. 安装卷帘门机头：根据设计要求和施工图纸，测量出卷帘门机头的位置，并用膨胀螺栓将其固定在墙上或梁上。
注意机头的安装平整牢固，确保后续的工作正常进行。
2. 安装卷帘门帘片：利用卷帘门导轨和卷轴将卷帘门帘片逐一安装到机头上。
根据实际情况调整导轨和卷轴的位置，确保帘片顺畅运行，无卡阻现象。
3. 安装控制系统：将防火卷帘门的控制系统与机头进行连接。
根据设计要求进行接线，并进行必要的调试，确保控制系统灵活可靠，能够迅速响应火灾事件。
4. 安装电源和备用电源：将防火卷帘门的电源线路进行连接，并设置备用电源，以确保在断电情况下仍能正常使用。
5. 调试和测试：完成防火卷帘门的安装后，进行全面的调试和测试。
包括检查卷帘门帘片的开闭是否灵活，控制系统的各项功能是否正常，及时排除故障和问题。
6. 安全标识和使用说明：根据相关标准和法规的要求，在防火卷帘门的周围设置合适的安全标识和使用说明，提醒使用者正确使用和维护防火卷帘门。
三、质量控制1. 施工过程监控：在整个安装过程中，进行全程监控和记录，确保安装工艺和施工质量符合要求。
2. 安装质检：利用相关工具和设备，对安装完毕的防火卷帘门进行质量检查。
包括帘片的平整度、导轨的固定牢靠度、控制系统的功能完好等。
防火卷帘门安装 施工方案资料
一、防火卷帘门安装施工方案1. 安装工艺流程确认洞口及产品规格——左右支架安装——卷筒轴——开闭机——空载试车——帘面安装——负荷安装——负荷试车——侧导轨——导轮横梁——控制箱和按钮盒——行程限位调试——箱体护罩——验收交付1.1 确认洞口及产品规格安装前，依据安装任务单和报批确认的防火卷帘安装图检查测量建筑物洞口尺寸、标高以及防火卷帘产品规格、尺寸、型号、确认正确的安装位置。
1.2 划线确认建筑洞口及防火卷帘产品和开闭机左或右安装要求无误后，安装施工人员应首先以建筑物标高线实施划线。
1.3 安装左右支架1.3.1 根据安装图纸确认安装型式首先确认墙侧安装、墙中安装等安装型式。
1.3.2 清理并找平大小支架与建筑物(墙体、柱、梁)的安装基准面。
1.3.3 安装左右支架。
1.4 卷筒轴的安装1.4.1 安装前应检查卷筒轴轴头焊接，卷轴直线度质量。
以及首板固定位置与卷轴轴向是否平行。
1.4.2 检查无误后，使用相应的安全起重工具进行吊装与左右支架装配安装固定。
1.4.3 要求：卷筒轴安装后应检验确认其水平度，水平度在全长范围内不大于2mm。
1.5 开闭机安装用配套规定的螺栓将开闭机安装于传动支架上，并连接套筒滚子链。
1.6 空载试车1.6.1 开闭机安装后，采用零时电源，接通电器控制箱及开闭机，实施空载试车。
注意开闭机的接线相序，应与交付时的接线相序一致。
1.6.2 空载电动试运行前，应首先使用开闭机的手动拉链，拉动试运行，无误方可电机试运行。
1.6.3 观察运行中支架，卷筒轴运转是否灵活可靠，稳定。
有无异常，要求卷筒轴在运行中其径向跳动量不大于10mm。
1.7 帘面安装1.7.1 首板长度方向应与卷筒轴中心线平行，并用规定规格的螺钉固定于卷筒轴上。
1.7.2 帘面安装后，应平直，两边垂直于地面。
经调整后，上下运行不得歪斜偏移，且帘面的不平直度不大于空口高度的1/300。
1.7.3 具有防风钩的帘面，其防风钩的万向，应与侧导轨凹槽相一致。
防火卷帘门安装技术流程
防火卷帘门安装技术流程防火卷帘门作为一种重要的被动防火措施，广泛应用于商业建筑、工厂、仓库等场所。
其安装对于确保建筑物的安全性和防火性能至关重要。
本文将介绍防火卷帘门的安装技术流程，以帮助读者更好地了解该过程。
一、安装前准备工作在正式进行防火卷帘门的安装之前，需要进行一系列准备工作，包括：1. 阅读并熟悉生产厂商提供的安装说明书和技术要求。
2. 确定安装位置和尺寸，确保安装空间符合要求。
3. 检查现场环境和基础状况，确保能够满足安装要求。
4. 准备所需的工具和材料，包括吊装设备、安装螺栓、密封材料等。
二、安装过程1. 定位和标线根据建筑设计图纸和实际情况，确定防火卷帘门的位置，并进行标线。
标线需要准确、清晰，以确保安装的精度。
2. 安装导轨和轴承使用吊装设备将上轴承插入导轨上，保持导轨平衡。
根据门的尺寸和型号，确定需要安装的导轨数量和间距。
导轨的安装需要牢固稳定，确保门体可靠运行。
3. 安装卷帘门箱体将卷帘门箱体固定在导轨上，以确保门体的稳定。
固定螺栓应选择适合的规格和材质，且紧固力要均匀。
4. 安装电机和控制系统根据设计要求，将电机安装在卷帘门箱体上。
同时，安装控制系统，包括面板、开关等。
确保电机和控制系统的可靠性和稳定性，以保证卷帘门的正常运行。
5. 进行安全检测安装完成后，进行安全检测，包括手动和自动两种模式。
手动模式下，检查门体能否灵活运行，卷帘帘布是否平整。
自动模式下，测试卷帘门的开启和关闭是否正常，以及控制系统的灵敏度是否符合要求。
6. 进行防火测试安装完成后，需要进行防火测试，以验证防火卷帘门的性能。
测试过程需要按照相关标准和要求进行，确保防火卷帘门在实际火灾情况下能够正常工作。
三、安装注意事项在进行防火卷帘门的安装过程中，要特别注意以下事项：1. 阅读并遵守生产厂商提供的安装说明书和技术要求。
2. 安装过程中要注意安全，使用合适的工具和设备。
3. 确保门体的平衡和稳定性，避免安装不牢固导致事故发生。
防火卷帘安装方案
防火卷帘安装方案
一、安装顺序
1、根据防火卷帘洞口部位划出大小端板位置，安装大小端板。
2、将卷轴和导向轴等传动组件固定在端板上，校正中心，保证卷轴转动灵活自如，卷轴水平误差不得大于3/1000。
3、安装启闭机，调整好传动链，转动启闭机，检查转动是否自如。
4、安装电气控制装置，接好地线等。
5、检查无误后接通电源，验证转向是否正确；然后空载运转2min，确认运行是否良好。
如运行有问题，查明原因调整后再调试，直到运行良好为止。
6、在地面穿好三分之二门体帘片，用挂绳吊装上卷轴固定；上好挂片钩，缓慢放直门体；穿完余下的帘片和座板，两边装封头。
7、安装导轨（要求两导槽中心线平行），然后来回运行门体，确认运行正常；如有问题立即查明、处理，直到门体运行正常为止。
8、接控制箱和按钮盒，调整上下限位。
二、注意事项
1、产品在运输过程中要平稳、牢固，避免碰撞损坏；轻抬轻放，严禁磕、摔、撬等行为，防止机械变形损坏产品，影响安装使用。
2、安装人员必须注意施工安全，带好安全帽，系好安全带。
3、施工及调试期间，严禁卷帘下面站人和有行人通过，以防意外发生；在卷帘安装部位应有醒目的“禁止通行”标志。
4、安装过程中要与水暖电安装、吊顶安装等施工队伍相互配合作业。
5、安装大小端板时，用水平管测量两端板中心的一致。

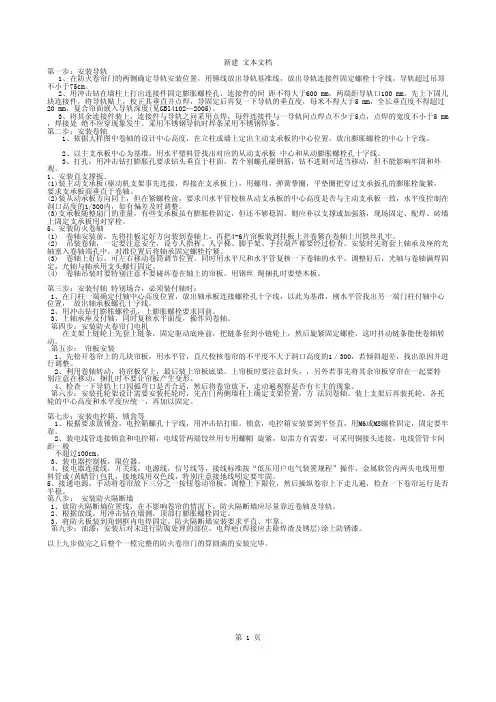

防火卷帘安装步骤
新建 文本文档第一步：安装导轨1、在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。
2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间 距不得大于600 mm，两端距导轨口100 mm。
先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5 mm，全长垂直度不得超过20 mm，复合帘面嵌入导轨深度(见GBl4102—2005)。
3、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5 mm ，焊接处 绝不应穿现象发生。
采用不锈钢导轨时焊条采用不锈钢焊条。
第二步：安装卷轴1、依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。
2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板 中心和从动膨胀螺栓孔十字线。
3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。
1、安装直支撑扳．(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧， 要求支承板面垂直于卷轴。
(2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。
(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。
5、安装防火卷轴(1) 卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
(2) 吊装卷轴，一定要注意安全，设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。
安装时先将套上轴承及座的光轴塞入卷轴端孔中，对准位置后将轴承固定螺栓拧紧。
防火卷帘门安装方法
防火卷帘门安装方法第一步:安装导轨1、在防火卷帘门的两侧确定导轨安装位置,用锤线放出导轨基准线,放出导轨连接件固定螺栓十字线,导轨超过吊顶不小于75cm。
2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔,连接件的间距不得大于600 mm,两端距导轨口100 mm。
先上下固几块连接件,将导轨贴上,校正其垂直并点焊,导固定后再复一下导轨的垂直度,每米不得大于5 mm,全长垂直度不得超过20 mm,复合帘面嵌入导轨深度(见GBl4102—2005)。
3、将其余连接件装上,连接件与导轨之问采用点焊,每件连接件与一导轨间点焊点不少于5点,点焊的宽度不小于5 mm,焊接处绝不应穿现象发生。
采用不锈钢导轨时焊条采用不锈钢焊条。
第二步:安装卷轴1、依据大样图中卷轴的设计中心高度,在立柱或墙上定出主动支承板的中心位置,放出膨胀螺栓的中心十字线。
2、以主支承板中心为基准,用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。
3、打孔:用冲击钻打膨胀孔要求钻头垂直于柱面,若个别螺孔碰钢筋,钻不进则可适当移动,但不能影响牢固和外观。
安装直支撑扳.(1)装主动支承板(驱动机支架事先连接,焊接在支承板上),用螺母,弹簧挚圈,平垫圈把穿过支承扳孔的膨胀栓旋紧,要求支承板面垂直于卷轴。
(2)装从动承板方向同上,但在紧螺栓前,要求川水平管校核从动支承板的中心高度是否与主动支承板一致,水平度控制在洞口高度的1/300内,如有偏差及时调整。
(3)支承板随整扇门的重量,有些支承板虽有膨胀栓固定,但还不够稳固,则应补以支撑或加强筋,现场固定、配焊、砖墙上固定支承板用对穿栓。
2、安装防火卷轴(1)卷轴安装前,先将挂板定好方向装到卷轴上,再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
(2)吊装卷轴,一定要注意安全,设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。
安装时先将套上轴承及座的光轴塞入卷轴端孔中,对准位置后将轴承固定螺栓拧紧(3)卷轴上好后,可左右移动卷筒调节位置。
火灾事故中的建筑物防火卷帘的安装和使用方法
火灾事故中的建筑物防火卷帘的安装和使用方法随着城市建设的不断发展，火灾事故的发生频率也在不断上升。
为了保护人民的生命财产安全，建筑物防火措施显得尤为重要。
其中，建筑物防火卷帘作为一种重要的被动防火措施，广泛应用于各类建筑物中。
本文将详细介绍火灾事故中建筑物防火卷帘的安装和使用方法。
一、防火卷帘的安装1. 确定防火卷帘的位置：防火卷帘应按照建筑设计规范确定其位置，通常分布在建筑物的楼梯间、电梯间、走廊等人员通道位置。
2. 确定防火卷帘的尺寸：根据实际需求，确定防火卷帘的长度和宽度。
通常情况下，防火卷帘的长度要比开口位置的高度多出一定范围，宽度则要与墙体紧密相连。
3. 安装卷盒和导轨：在确定好位置后，安装防火卷帘的卷盒和导轨。
卷盒位于防火卷帘升降的顶部，导轨则贯穿于卷盒底部至防火卷帘底部。
4. 防火卷帘的固定：通过固定装置将防火卷帘与建筑物墙体连接，确保其不会在火灾中出现脱落或掉落的情况。
5. 电力供应和控制系统的安装：安装防火卷帘的电力供应和控制系统，确保其正常运作。
只有在紧急情况下，防火卷帘才能快速降下。
二、防火卷帘的使用1. 检查防火卷帘的工作状态：定期检查防火卷帘的工作状态，确保其正常运作。
包括检查卷盒、导轨、固定装置的稳固性，以及电力供应和控制系统的功能。
2. 防火卷帘的平时维护：平时需要对防火卷帘进行简单的日常维护，包括清洁灰尘、油脂，保持卷帘表面干净整洁。
3. 火灾发生时的操作：当火灾发生时，及时启动防火卷帘的降下机制，阻止火势蔓延，为人员疏散争取时间。
4. 防火卷帘的维修和更换：当防火卷帘出现损坏或故障时，应立即进行维修或更换。
任何损坏或故障都可能影响防火卷帘的正常运行，降低其防火效果。
结论在火灾事故中，建筑物防火卷帘的安装和使用是防止火势蔓延、保护人员生命安全的重要手段。
通过正确的安装和标准的使用方法，有效地提高了建筑物的整体防火性能。
因此，我们应当重视防火卷帘的安装和使用，并定期进行检查和维护，以确保其在关键时刻发挥应有的作用。
防火卷帘门安装工序
防火卷帘门安装工序
在进行防火卷帘门安装工序时，需要按照一定的步骤进行操作，确
保安装质量和使用效果。
下面将详细介绍防火卷帘门安装的具体工序：
1.测量尺寸：首先，在安装防火卷帘门之前，需要对门洞进行准确
的测量，确保门的尺寸与门洞尺寸相符合。
测量的精确度对后续的安
装起着至关重要的作用。
2.准备材料：在确认尺寸无误后，准备好安装防火卷帘门所需的材
料和工具，包括卷帘门、导轨、电机、控制系统等，确保一切材料齐全。
3.安装导轨：首先安装导轨，根据实际情况选择合适的安装位置和
方式，确保导轨平整牢固，能够支撑卷帘门的正常运行。
4.吊装卷帘门：将卷帘门吊装到导轨上，注意调整好门的位置和平
衡度，确保门的正常开启与关闭无阻碍。
5.安装电机：接下来安装电机和控制系统，接通电源进行测试，检
查卷帘门的升降和停止是否正常，及时调整电机参数。
6.调试检验：最后对安装的防火卷帘门进行全面的调试和检验，测
试门的升降速度、响应时间和安全性能，确保门的使用符合相关标准。
通过以上工序的详细步骤，可以保证防火卷帘门的安装工作顺利进行，提高安装的质量和效率，确保门的正常使用和安全防护功能。
希
望以上内容对您有所帮助。
防火卷帘安装施工方案
防火卷帘安装施工方案1. 引言防火卷帘是一种常用的防火安全设施，用于隔离和封锁火灾区域，起到防止火势蔓延的作用。
本文档将介绍防火卷帘的安装施工方案，包括施工前准备工作、施工步骤、安装要求等内容。
2. 施工前准备工作在进行防火卷帘的安装施工前，需要进行一系列的准备工作，确保施工顺利进行。
2.1 施工准备材料和工具•防火卷帘系统：包括防火卷帘、导轨、卷轴、电机等。
•安装配件：螺丝、铆钉、固定件等。
•施工工具：电钻、锤子、螺丝刀、量具等。
2.2 设计图纸确认确认防火卷帘的设计图纸，包括卷帘尺寸、导轨位置、电机位置等。
与设计方进行沟通，确保施工按照图纸要求进行。
2.3 安全措施在施工现场设置必要的安全警示标志，确保施工过程中的安全。
3. 施工步骤根据防火卷帘的安装要求，以下是施工步骤的详细说明。
3.1 安装导轨根据设计图纸的导轨位置，使用电钻和螺丝将导轨固定在墙面上。
确保导轨的安装牢固稳定。
将防火卷帘悬挂在导轨上，并根据图纸要求进行固定。
确保卷帘的安装平整、紧密。
3.3 安装卷轴和电机将卷轴和电机安装在卷帘的适当位置。
根据电气工程要求连接电机，并确保电机能够正常运行。
3.4 连接电线根据电气工程图纸，将电线连接到电机和相应的电控设备。
确保电线接线准确、牢固。
3.5 完成安装固定对安装的防火卷帘进行检查，确保无异常情况。
对卷帘和导轨进行调整，使其运行顺畅。
最后，使用螺丝和铆钉将所有安装件进行最终固定。
安装防火卷帘需要满足以下要求，以保证其正常运行和使用效果。
4.1 强度要求•防火卷帘材料应符合国家或地方技术标准的要求，具有一定的防火性能。
•卷帘对风压、撞击等荷载应有足够的强度和稳定性。
4.2 导轨要求•导轨应具有足够的刚度和稳定性，能够承受卷帘的重量和运行力。
•导轨的安装位置、间距应符合设计要求，保证卷帘的顺畅运行。
4.3 电气要求•电机应符合相关标准，能够提供足够的动力来驱动卷帘运行。
•电线的选用和布线应符合电气工程的要求，确保安全可靠的供电和控制。
防火卷帘门安装施工方案
防火卷帘门安装施工方案
1、导轨的安装
导轨一般安装在门洞的一侧，导轨和墙体的连接需要在墙体上施工膨胀螺丝，膨胀螺丝的间距一般为500mm。
将导轨和膨胀螺丝进行焊接，由于导轨一般为镀锌钢，焊接后需要对焊接区域进行重新的防锈处理。
2、卷轴和卷帘门的安装
在门洞过梁的位置安装卷帘门的卷帘箱，先将卷轴两侧的固定支架固定在过梁的混凝土上，支架的固定要确保牢固。
卷轴支架安装完成后安装卷轴，再进行卷帘门钢质防火门片的安装，从上到下依次将门片相互咬合安装层卷帘门。
3、卷帘箱的安装
卷帘门安装完成后用钢质防火卷帘门片将卷轴部分封闭层箱体，箱体的上下两阳角用镀锌角铁进行固定。
4、控制箱的安装
根据业主要求在合适的位置进行卷帘门控制箱的安装，控制箱可采用螺丝固定在墙体上，也可用钢支架固定在钢柱上。
5、调试和联动
控制箱安装完成后在有临时电或永久电的情况下进行卷帘门的调试工作，调试完成后要确保卷帘门上下到末端时能自动制动，且上部进入卷帘箱底，下部接近地面底，不存在卷帘门门面扭曲的现象。
防火卷帘门一般为消防系统的一部分，需要和消防系统进行联
动，消防系统的联动非我方施工范围。
防火卷帘施工方案
防火卷帘施工方案
一、施工准备
在进行防火卷帘的施工之前，需要做好以下准备工作： 1. 确认施工区域的平面布局和尺寸，以便确定防火卷帘的安装位置。
2. 检查施工现场的环境和条件，确
保没有火源和易燃材料。
3. 准备好所需的施工工具和材料，包括卷帘、安装螺丝、螺母等。
二、施工步骤
1. 安装底座
•在安装位置标记好安装点，并使用膨胀螺丝将底座固定在墙体上。
•通过水平仪来确保底座水平安装，以保证卷帘的正常使用。
2. 安装导轨
•在底座上安装导轨，导轨的安装位置应与底座平齐。
•使用固定螺钉将导轨固定在底座上，并确保导轨垂直安装。
3. 安装卷筒
•将卷筒放置在导轨内，并使用螺丝将卷筒固定在导轨上。
•确保卷筒的位置正确，以便后续安装卷帘布料。
4. 安装卷帘布料
•将准备好的防火卷帘布料悬挂在卷筒上，并逐步展开布料。
•使用卷帘卡将布料固定在导轨上，确保布料牢固不会松动。
5. 完善安装
•调整卷帘布料的张紧度，确保卷帘的正常运行。
•检查各个部件的安装是否牢固，无松动现象。
•进行功能测试，确保防火卷帘的开启和关闭功能正常。
三、注意事项
1.施工过程中需戴好安全防护用具，注意施工现场的安全。
2.使用专业工具进行施工，确保施工质量。
3.在施工过程中需要根据具体情况调整施工步骤，确保安装效果。
以上是防火卷帘的施工方案，通过严格按照施工步骤操作，可保证防火卷帘的
正常使用和安全性。
防火卷帘门安装步骤
防火卷帘门安装步骤一、安装支架板：(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于卷轴。
(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。
二、安装卷轴1、卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。
2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。
3、打孔：用打击钻打膨胀孔请求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可恰当挪动，但不能影响安稳和外观。
三、帘板安装1、先松开卷帘上的几块帘板，用水平管，直尺校核卷帘的不平度不大于洞口高度的1／300，若倾斜超差，找出原因并进行调整。
2、利用卷轴转动，将帘板穿上，最后装上帘板底梁。
上帘板时要注意封头3、别的若事先将别的帘板穿帘在一同要特别注意在挪动，捆扎时不要让帘板发生变形。
4、检查一下导轨上口园弧弯口是否合适，然后将卷帘放下，走动遍观察是否有卡主的现象。
四、安装导轨1、在特级防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。
2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间距不得大于600mm，两端距导轨口100mm。
先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5mm，全长垂直度不得超过20mm，复合帘面嵌入导轨深度(见GBl4102—2005)。
3、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5mm，焊接处绝不应穿现象发生。
采用不锈钢导轨时焊条采用不锈钢焊条。
工艺- 防火卷帘门安装工艺流程、工艺规程
卷帘门安装工艺流程、工艺规程1.技术交底1.1 安装工艺流程固定支架→装卷筒→装挂帘片→固定导轨→电器安装→调试→安装包厢→接电源→综合调试→清理。
1.2 安装班长接受任务后，照单（材料明细表）清点材料，做到不漏、不混。
1.3在安装工地找好材料堆放场地，防潮防腐蚀，在安装中注意材料规范，不乱摆乱放，严防损坏、丢失。
1.4 依据卷帘安装结构示意图，确定安装形式（中装、侧装、中侧装），焊好所有的支架板，启闭机链轮盘支架与支架板应周边满焊，不允许有焊接缺陷，确保安全可靠。
1.5 依据卷轴长度、帘板长度、导轨长度、安装高度（甲方有特殊要求的需保证包厢底边至地平净空）找好安装基准点。
1.6 用水平管找准卷轴水平点，确定安装高度，同时保证两端在一个对称面内，不允许出现一前一后。
确定好支架基准点，依据基点，根据支架板划好膨胀螺栓孔线，打好膨胀螺栓，固定好支撑板。
1.7 支承板采用焊接形式，另加斜撑加固，确保支架牢固可靠。
1.8 吊装根据受力点位置，采用三角桁架型式，以牢固安全为准则。
2.吊装卷筒2.1 将卷筒和卷筒联轴节联接好，然后再将轴承（调心轴承）固定好。
2.2 调整卷筒水平度，允许在洞口的1/300内，并与支架板平面垂直，保证卷筒、联轴节、轴承同轴度一致，使之运转自如。
2.3 特别注意锁紧调心轴承紧固螺钉，防止卷筒轴向窜动。
3.安装启闭机3.1 在不接通电源的情况下，装上启闭机，各个旋转轴的链轮中心应同轴一至，无破损。
3.2 启闭机小链轮、大链轮的安装既要保证对称平面位移度,又要保证两链轮轴线间的不平行度。
3.3 安装链条，调节中心距。
调节螺栓，使链条胀紧合理，再锁紧螺母，避免运行时损坏齿轮箱的脚柱，同时也保证了卷帘门重定位精度，允许精度≤20mm。
3.4 特别注意活节边接处的弹性止片安装，一定要安全可靠，以免在运行中脱落。
3.5 手拉环形链条进行机械传动方面的调试，检查传动系统的灵活性，不得有传动阻滞、异声。
防火卷帘门安装施工方案及工艺方法
确认洞口及产品规格→左右支架安装→卷筒轴→开闭机→空载试车→帘面安装→负荷安装→负荷试车→侧导轨→导轮横梁→控制箱和按钮盒→行程限位调试→箱体护罩→验收交付。
安装前，依据安装任务单和报批确认的防火卷帘安装图检查测量建筑物洞口尺寸、标高以及防火卷帘产品规格、尺寸、型号、确认正确的安装位置。
确认建筑洞口及防火卷帘产品和开闭机左或右安装要求无误后，安装施工人员应首先以建筑物标高线施实划线：(1)划出建筑洞口宽度方向中心线；(2)左右支架中心卷筒轴中心的标高位置线；(3)左右支架宽度万向固定位置线划线后依据防火卷帘门安装图，对所划线位置进行检验验证其精度允差不大于3mm。
左右支架的安装按以下步骤：(1)根据安装图纸确认安装型式首先确认墙侧安装、墙中安装等安装型式。
(2)清理并找平大小支架与建筑物(墙体、柱、梁)的安装基准面。
①当安装形式为墙侧安装时：建筑有预埋件 (钢板) 时应在清理安装基准面后，检查校对预埋件尺寸及形状位置是否与安装图设计相符合，符合设计要求时，则以此为大小支架安装的基准面。
建筑没有预埋件或有预埋件但不符合安装技术要求时，应增设厚度等于或大于大小支架钢板厚度的钢板垫板。
依据划线位置用安全适用的膨胀螺栓固定于安装基准位置，膨胀螺栓不少于 4 个，且其安全系数不小于防火卷帘总重量的 5 倍。
安装基准面应垂直于大小支架。
②当安装形式为墙中安装肘：建筑没有预埋件时，应在清理安装基准面后，检查校对预埋件尺寸及形状位置是否与安装图纸设计相符，符合设计要求时，则以次为大小支架安装的基准面。
建筑有预埋件，且安装基准面表面平整，尺寸能达到安装要求时可直接作为艾架的安装基准面。
当支架安装基准面在建筑结构侧面和柱申表面时，结构侧表面应设预埋件；并用安全适用的膨胀螺栓固定，柱中表面及位置达到安装要求，则以此二表面作为大小支架的安装基准面。
(3)安装左右支架。
①检查左右支架质量是否有缺陷(轴承润滑及安全止动装置可靠性)，并划出支架中心线，准备安装。
防火卷帘门安装规范
防火卷帘门施工安装方案防火卷帘门广泛应用于商场，商厦及地下车库，下面对防火卷帘门安装进行一步一步的详细说明一下：第一步：安装导轨1、在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。
2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间距不得大于600 mm，两端距导轨口100 mm。
先上下固几块连接件，将导轨贴上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5 mm，全长垂直度不得超过20 mm，复合帘面嵌入导轨深度(见GBl4102—2005)。
3、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5 mm，焊接处绝不应穿现象发生。
采用不锈钢导轨时焊条采用不锈钢焊条。
第二步：安装卷轴1、依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。
2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。
3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。
1、安装直支撑扳．(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于卷轴。
(2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内，如有偏差及时调整。
(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿栓。
5、安装防火卷轴(1) 卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
(2) 吊装卷轴，一定要注意安全，设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。
防火卷帘门安装施工方法
防火卷帘门安装施工方法防火卷帘门是一种重要的防火设施，它能有效地隔离火灾、保护人员和财产的安全。
在建筑物中的防火分区和疏散通道等关键区域，防火卷帘门的安装施工显得尤为重要。
本文将介绍防火卷帘门的安装施工方法，以确保门的正常运行和有效的防火性能。
1. 施工前的准备工作：在进行防火卷帘门的安装施工之前，应确保以下几点：1.1 确认设计方案：根据建筑设计方案和防火安全要求，确认防火卷帘门的具体安装位置、尺寸和材质等信息。
1.2 准备施工材料和工具：根据设计方案，准备好所需的防火卷帘门、安装配件、紧固件和施工工具等。
1.3 检查施工现场：检查施工现场的准备情况，确保现场无障碍物和杂物，并做好安全保护措施，如悬挂警示标志和设置安全警戒线等。
2. 施工步骤：2.1 安装门洞构架：根据设计要求，在门洞两侧设置门洞构架，确保其稳固和垂直度。
安装门洞构架时，要注意避开电气线路、水管等设施。
2.2 安装卷闸门箱体：根据门洞尺寸，将卷闸门箱体的构件安装在门洞构架上，并确保其平整和牢固。
安装过程中，要逐步拉直和对齐箱体，避免弯曲和变形。
2.3 安装门叶轴承：在卷闸门箱体的顶部和底部安装门叶轴承，确保门的开闭平稳和顺畅。
轴承的安装位置和数量要按照设计要求进行，同时要检查轴承的质量和使用寿命。
2.4 固定门叶和底梁：将门叶与门叶轴承连接，并使用螺栓固定。
同时，将门叶与底梁连接，并使用焊接或固定螺栓固定。
固定过程中，要确保门叶平整、稳固和密封。
2.5 安装卷闸门电动机和控制系统：根据设计要求，将卷闸门电动机和控制系统安装在适当位置。
确保电力供应和控制线路的安全可靠，并按照说明书连接和调试电动机和控制系统。
2.6 进行试运行和调试：完成安装施工后，进行试运行和调试，测试门的开闭和防火性能，检查电动机和控制系统的工作状态。
如有异常情况，及时进行调整和修复，确保门的正常运行和防火性能。
3. 施工验收和保养：3.1 施工验收：完成安装施工后，按照相关标准进行施工验收。
防火卷帘施工方案
防火卷帘施工方案防火卷帘是一种用于防火隔离的设备，能够在火灾发生时迅速下降并将火势阻隔，有效保障人员生命安全和财产安全。
防火卷帘施工方案如下：一、施工前准备工作：1. 确定防火卷帘的安装位置和尺寸，根据建筑物的功能和布局进行布置。
2. 准备施工所需的材料和工具，包括防火布、导轨、电机、控制器等。
3. 确定施工人员和责任，分工明确，确保施工的安全和质量。
二、安装导轨：1. 在墙壁上标出导轨的位置，安装导轨底座。
2. 安装导轨箱体并固定好。
3. 安装导轨盖板，并进行调整，确保导轨平直。
三、安装电机和控制器：1. 安装电机在导轨箱体内，并连接好电线。
2. 安装防火卷帘的控制器，连接好电源。
3. 进行电机运行测试，确保正常工作。
四、安装防火布：1. 根据设计要求和尺寸，将防火布切割成适当的大小。
2. 用螺丝将防火布固定在导轨上，确保布料牢固。
3. 进行防火布的展开和收起测试，确保顺畅。
五、接通电源并调试：1. 将电源接通，对防火卷帘进行调试，包括开启、关闭、停止等功能。
2. 对控制器进行设置和调整，确保各项功能正常。
六、安全检查和保养：1. 对已安装的防火卷帘进行安全检查，包括导轨、电机、控制器等的检查和维护。
2. 定期进行保养和检修，确保防火卷帘的正常使用和工作性能。
以上是防火卷帘施工方案的一般步骤，针对不同的建筑和具体情况可能会有些许调整。
施工人员应严格按照相关规范和要求进行施工，确保工作的安全、高效和可靠。
此外，施工人员还应具备相关的技能和经验，能够熟练操作各种工具和设备，并能及时处理施工中可能发生的问题和难点，确保防火卷帘的安装质量和使用效果。
消防工程防火卷帘门安装
消防工程防火卷帘门安装消防工程的安全设施是保障公共场所和建筑物的火灾安全的重要措施之一。
而防火卷帘门作为消防设备中的重要组成部分，其正确的安装和使用对于火灾防范具有关键性的作用。
本文将就消防工程防火卷帘门的安装进行详细的介绍和分析，以帮助读者更好地理解和运用这一消防设备。
一、安装前的准备工作在开始安装防火卷帘门之前，必须进行一系列的准备工作，以确保安装的顺利进行。
首先，要确保施工现场的环境整洁、无杂物，为安装工作提供充足的操作空间。
其次，需要对防火卷帘门的安装位置进行认真的测量和标记，以确保门的尺寸和位置的准确性。
此外，还需检查安装材料和工具的完整性和适用性，并准备好必要的保护措施，确保施工过程中的安全。
二、防火卷帘门的安装步骤1. 固定安装架首先需要在安装位置上固定好防火卷帘门所需的安装架。
安装架的固定应牢固可靠，能够承受防火卷帘门的重量和风力等外力的作用。
安装架的角度和位置应满足设计要求，并通过测量和调整确保水平和垂直度的准确性。
2. 安装导轨在固定好安装架之后，需要将防火卷帘门的导轨安装到架上。
导轨的安装应符合设计要求，并通过测量确保导轨的平直和水平度。
导轨的连接应牢固可靠，确保其在使用过程中不会出现松动或脱落的情况。
安装导轨后，还需对其进行调试和测试，确保卷帘门的拉伸和收卷的顺畅性。
3. 安装卷帘门在导轨安装完成后，可以开始安装防火卷帘门。
首先将卷帘门的轴装入导轨中，确保轴与导轨的连接紧固可靠。
然后将卷帘门布料展开，并将其与轴连接起来。
在连接过程中，需要注意保持卷帘门布料的整洁和完好，避免出现破损或皱褶。
安装完成后，还需进行拉伸和收卷的测试，确保卷帘门的使用效果和性能。
4. 安装控制系统最后，需要安装防火卷帘门的控制系统，包括电动机、控制面板和传感器等。
这些设备的安装应符合相关的电气安全标准，并通过测试和调试，确保其正常运行和操作。
控制系统的安装后，还需进行全面的功能测试，确保卷帘门的开合、停留和报警等功能的正常运行。
防火卷帘门安装方案
双轨无机特级防火卷帘施工工艺1、施工工艺流程放线-—传动机构安装—-卷轴安装——导轨安装—-卷帘装配-—自检——电器安装—-电器自检——调试—-运行检测-—工程报验2、施工主要操作工序2.1放线2.1.1利用水准仪或红外放线仪测出卷帘传动机构安装水平高度值，卷帘安装高度根据现场难关情况并结合业主要求确定，卷帘传动机构两端高度误差值小于3㎜；2。
1。
2导轨定位,放线时两导轨对称，对称度小于3㎜;2.2传动机构安装2.2.1电机传动座板采用M12*100膨胀螺栓固定于结构墙上，膨胀螺栓以横向300㎜、纵向300㎜间距均布；2.2。
2负座板轴承座与电机链轮轴同心，其同轴度误差小于1。
5㎜;2。
2。
3柱内安装时电机座板必须采用L50＊50角钢支撑，位置合理,焊点牢固可靠，并作防锈处理.2。
3卷轴安装2.3。
1安装卷轴前，要测出电机链轮轴端面与负座板轴承座尺寸，卷轴尺寸与该尺寸误差值－10≤A≤0；2.3。
2负轴端卷轴活动盘必须保证2个,其中一个卷轴内壁固定，一个卷轴端面固定,以保证活动轴的平衡，活动盘与卷轴端面及活动轴之间焊接牢固，并作防锈处理;2。
3.3卷轴安装后，拉动电机手动链条以确认卷轴运转正常。
2。
4导轨安装2。
4。
1导轨顶部成园弧形,以保证卷帘在导轨内上下运行自如；2.4。
2导轨采用M 10*80膨胀螺栓以间距为600㎜-1000㎜均布固定；2.4。
3两端导轨对称,对称度误差小于3㎜。
2.5卷帘装配2.5.1卷帘帘片与卷轴之间采用挂钩连接，挂钩采用M10*30螺栓均匀在卷轴上;2。
5。
2卷帘帘片两端必须封堵，以避免帘片上下运行过程中窜动；2.5。
3帘片在导轨内量≥55㎜.2。
6自检2。
6.1检查卷帘、导轨表面外观质量，应无压坑、划痕、毛刺现象； 2。
6.2用电机手动链条提升卷帘，检查卷帘上升是否平稳,测量桡度,其桡度值≤400L（L为卷轴尺寸）；2。
6.3检查卷帘运行过程中与导轨配合间隙,有无碰撞现象；2.6.4拉动电机刹车装置，检查自重下降速度是否合理（2M≤V ≤9M)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防火卷帘门安装方法及测量设计注意事项
防火卷帘门广泛应用于商厦、厂房及地下车库，具体的安装步骤详细的说明如下：
测量设计:
第一步：卷帘安装总分类
1、根据水平左右区分为：
中装，即卷帘两边导轨安装于建筑洞口内侧，也就是说安装好后的门洞有效净宽是原门洞减去两导轨的宽度（200*2），常见于两条建筑立
柱间的安装。
边装，即卷帘两边导轨安装于建筑洞口外侧，也就是说安装好后的门洞有效净宽是原门洞的宽度，常见于墙体开门装卷帘的。
边中装，即卷帘两边导轨一边安装于建筑洞口内侧，另一边安装于建筑洞口外侧，也就是说安装好后的门洞有效净宽是原门洞减去一条导
轨的宽度（200*1），常见于不规则建筑立柱或洞口间的安装。
2、根据垂直或高低区分为：
梁上：即卷帘上卷后的门头悬挂于原建筑门洞的上方，通常门头的高度为400mm。
梁下：即卷帘上卷后的门头悬挂于原建筑门洞的下方，通常门头的高度为400mm，实际有效净高是原建筑洞口的高度减去门洞的高度（这一
点特别注意）。
第二步：查看现场
1、查看要安装卷帘门现场建筑结构，根据实际情况作出卷帘门类选择，要求便于牢固安装两端机头板及导轨。
对于双轨双帘的安装，要考
虑每一端两导轨安装厚度必须达400mm，主机关板的厚度为900mm。
2、对于有水电气等管桥线架必须穿越卷帘门洞的，能常做法是将管桥线架安装于门洞宽的一侧，齐管边用砖石砌封缩小门洞后再测量；或
将管桥线架顶门洞顶安装，降低门头安装位置及降低门洞有效净高，后用防火卷帘材料进行封堵，有效阻挡火势的漫延。
3、对于确定设计好安装两端机头板及导轨位置后开始用卷尺测量门洞，宽=两端导轨背部间的距离，高=地面至机头板顶的距离。
若为中装
需加装封堵，宽=卷帘宽，高=建筑顶部至导轨顶部距离+50mm。
4、对于不规则的建筑洞口，要充分考虑牢固安装两端机头板及导轨（或双导轨）安装位置后，借用砖石、角钢、H钢等材料进行加固或支撑
，对于宽度或高度有阻隔的只有缩小安装宽度或高度再借助于砖石或防火材料
进行封堵。
安装方法
第一步：安装导轨
1、在防火卷帘门的两侧确定导轨安装位置，用锤线放出导轨基准线，放出导轨连接件固定螺栓十字线，导轨超过吊顶不小于75cm。
2、用冲击钻在墙柱上打出连接件固定膨胀螺栓孔，连接件的间距不得大于600 mm，两端距导轨口100 mm。
先上下固几块连接件，将导轨贴
上，校正其垂直并点焊，导固定后再复一下导轨的垂直度，每米不得大于5 mm，全长垂直度不得超过20 mm，复合帘面嵌入导轨深度(见GBl4102 —2005)。
3、将其余连接件装上，连接件与导轨之问采用点焊，每件连接件与一导轨间点焊点不少于5点，点焊的宽度不小于5 mm，焊接处绝不应穿
现象发生。
采用不锈钢导轨时焊条采用不锈钢焊条。
第二步：安装卷轴
1、依据大样图中卷轴的设计中心高度，在立柱或墙上定出主动支承板的中心位置，放出膨胀螺栓的中心十字线。
2、以主支承板中心为基准，用水平塑料管找出对应的从动支承板中心和从动膨胀螺栓孔十字线。
3、打孔：用冲击钻打膨胀孔要求钻头垂直于柱面，若个别螺孔碰钢筋，钻不进则可适当移动，但不能影响牢固和外观。
1、安装直支撑扳．
(1)装主动支承板(驱动机支架事先连接，焊接在支承板上)，用螺母，弹簧挚圈，平垫圈把穿过支承扳孔的膨胀栓旋紧，要求支承板面垂直于
卷轴。
(2)装从动承板方向同上，但在紧螺栓前，要求川水平管校核从动支承板的中心高度是否与主动支承板一致，水平度控制在洞口高度的1/300内
，如有偏差及时调整。
(3)支承板随整扇门的重量，有些支承板虽有膨胀栓固定，但还不够稳固，则应补以支撑或加强筋，现场固定、配焊、砖墙上固定支承板用对穿
栓。
5、安装防火卷轴
(1) 卷轴安装前，先将挂板定好方向装到卷轴上，再把4-6片帘板装到挂板上并卷紧在卷轴上川铁丝扎牢。
(2) 吊装卷轴，一定要注意安全，设专人指挥、人字梯、脚手架、手拉葫芦都要经过检查。
安装时先将套上轴承及座的光轴塞入卷轴端孔中，
对准位置后将轴承固定螺栓拧紧。
(3) 卷轴上好后，可左右移动卷筒调节位置。
同时用水平尺和水平管复核一下卷轴的水平。
调整好后，光轴与卷轴满焊固定，光轴与轴承用支
头螺钉固定。
(4) 卷轴吊装时要特别注意不要碰坏卷在轴上的帘板，用钢丝绳捆扎时要垫木板。
第三步：安装付轴特别场合，必须装付轴时：
1、在门柱一端确定付轴中心高度位置，放出轴承板连接螺栓孔十字线，以此为基准，刚水平管找出另一端门柱付轴中心位置，放出轴承板螺
孔十字线。
2、用冲击钻打膨胀螺栓孔，上膨胀螺栓要求同前。
3、上轴承座及付轴，同时复核水平面度，操作同卷轴。
第四步：安装防火卷帘门电机
在支架上链轮上先套上链条，固定驱动底座前，把链条套到小链轮上，然后旋紧固定螺栓，这时抖动链条能使卷轴转动。
第五步：帘板安装
1、先松开卷帘上的几块帘板，用水平管，直尺校核卷帘的不平度不大于洞口高度的1／300，若倾斜超差，找出原因并进行调整。
2、利用卷轴转动，将帘板穿上，最后装上帘板底梁。
上帘板时要注意封头，，另外若事先将其余帘板穿帘在一起要特别注意在移动，捆扎
时不要让帘板产生变形。
4、检查一下导轨上口园弧弯口是否合适，然后将卷帘放下，走动遍观察是否有卡主的现象。
第六步：安装托轮架设计需要安装托轮时，先在门两侧墙柱上确定支架位置，方法同卷轴。
装上支架后再装托轮，各托轮的中心高度和水平
度应统一，再加以固定。
第七步：安装电控箱，锁盒等
1、根据要求放锁盒，电控箱螺孔十字线，用冲击钻打眼。
锁盒，电控箱安装要到平竖直，用M6或M8螺栓固定，固定要牢靠。
2、装电线管连接锁盒和电控箱，电线管两端饺丝用专用螺帽旋紧，如需方有需要，可采用铜接头连接，电线管管卡间距一般
不超过100cm。
3、装电器控制板，限位器。
4、接电器连接线，丌关线，电源线，信号线等，接线标准按“低压用户电气装置规程”操作，金属软管内两头电线用塑料管或(黄蜡管)包扎
，接地线用双色线，特别注意接地线吲定要牢固。
5、接通电源，手动将卷帘放下三分之一按钮卷动帘板，调整上下限位，然后操纵卷帘上下走几遍，检查一下卷帘运行是否平稳。
第八步：安装防火隔断墙
1、放防火隔断墒位置线，在不影响卷帘的情况下，防火隔断墙应尽量靠近卷轴及导轨。
2、根据放线，用冲击钻在墙侧，顶部打膨胀螺栓固定。
3、将防火板装到角钢框内电焊固定，防火隔断墙安装要求平直、牢靠。
第九步：油漆：安装后对未进行防腐处理的部位，电焊疤(焊接应去除焊渣及锈层)涂上防锈漆。
以上九步做完之后整个一樘完整的防火卷帘门的算圆满的安装完毕。
