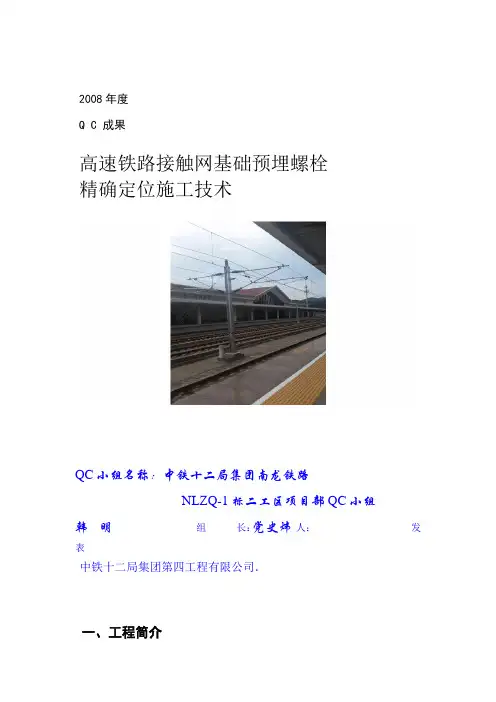

2008年度Q C 成果高速铁路接触网基础预埋螺栓精确定位施工技术QC小组名称：中铁十二局集团南龙铁路NLZQ-1标二工区项目部QC小组韩明组长：党史炜人：发表中铁十二局集团第四工程有限公司．一、工程简介施工线路总改建铁路南平至龙岩扩能工程第Ⅰ段二工区项目部，长11.42km，以隧道工程为主。
双线隧道6.49km（包括九峰山1#隧道全长638m、九峰山2#隧道全长3701m、文笔山隧道进口施工任务2146m），单线隧道4.16km（包括后岭下隧道上行线出口施工任务2067m和下行线出口施工任务2091m），涵洞2座，路基0.508km。
根据现有的图纸统计，路基段落接触网支柱基础类型为WJ-C-2与WJ-B-1，共39个；拉线基础对应为LXDJ，共10个。
小组介绍二、三、选择课题接触网基础的位置、标高、结构形式、预埋件位求计要设置及数量、结构尺寸不得超过允许偏差。
①预埋螺栓组的定位质量。
②接地端子的焊接质量。
量工施质③基础外露部分的混凝土外观质量。
高速铁路接触网基础预埋螺栓精确定位施工技术课题选择四、现状调查目前接触网基础预埋螺栓施工，主要通过厂家加工好的定位模版进行施工。
存在以下现象：模版加工较重，操作复杂，工序繁多，操作工人难以上手，往往是测量定位好的尺寸浇筑混凝土后偏离预定位置，且调整复杂，给施工带来不便。
．安装成本安装数量安装工序312完成一处接触网螺栓定位需安装工序多次安装定位螺栓个人工半要4 调整8个天时间，加固钢筋若干。
五、设定目标从上面的现状调查可知，施工中间环节过多是造成安装成本据此因为每做一道工序都要发生人工及材料费用。
超支的主要问题，小组活动的目标为：重新制作轻便、简单、易于操作的确定本次QC 螺栓定位模版，重新优化施工过程中的每道工序。
六、原因分析我部小组成员深入研究图纸，各种规范要求，创新思维，结合以往施工经验，对现有施工模版（具）进行分析，并绘制关联图如下：工人工作技能培训不够安装成本超施工工序过繁．人为因素方法材料因素未按程序施工模版过重施工工艺不合理七、要因确定末端因素1：工人工作技能培训不够末端因素2：未按程序施工末端因素3：模版厚重末端因素4：施工工艺不合理根据要因分析，小组成员从得出的主要原因入手，经过认真的分析和讨论，制定出对策表如下：对早先开始施工的接触网基础螺栓定位模版进行优化，并重新编制施工方法对策表一对策表二对策实施九、小组组长韩明组织牵根据对策表，我们进行了对策实施。
铁路工务qc成果报告
铁路工务qc成果报告一、项目概述本次铁路工务QC成果报告，在项目实施前对该工程的工程质量管理进行全面的规划和编制，对工程施工过程进行全程质量控制，以保障工程进度、控制工程质量、最大限度降低工程风险。
二、质量控制目标1.严格执行施工图集和施工方案，防止临时改动和与合同不符合的变更。
2.完善工期计划表和进度计划表，确保工程进度和施工内容的顺利推进。
3.在整个工期过程中开展质量管控，及时巡视和检查，及时处理发现问题。
4.协调各方力量，除了本身的QC检查外，还需加强监理、业主等方面的质量监管。
5.定期召开QC小组会议，提高QC监理和管理水平。
三、实施步骤1.质量规划项目质量控制部门通过与业主方、设计方、施工方、监理方的沟通协商，密切参与质量管理的各个环节，制定针对本工程的工程质量管理方案和质量控制计划。
2.质量检查QC检查工程质量是铁路工务QC成果报告中的重要工作内容。
QC小组成员根据构筑物、工期以及施工工艺的不同，分别建立质量检查清单，并按照计划的时间节点进行质量巡视。
巡视的内容包括对钢筋绑扎质量的检验、混凝土浇筑质量的控制、人工与机械挖掘质量的考核等。
3.非计划管理非计划管理就是针对各类意外事件的应对及处理。
QC小组要及时掌握工程的变化、事故和安全事件的发生情况，并通过与结构设计部门中的专家、安全管理部门中的专家以及监理和业主的协商合作，依据铁路工务QC成果报告中的方案和应急预案，对各种紧急情况进行处理和控制。
4.质量管理会议质量管理会议是工程管理的重要环节之一。
QC小组要以安排好会议时间、线上线下都可参加为前提，进一步提高QC的技术水平。
QC小组要具备较强的专业素质和理论水准，能够为业主方提供尽职的质量服务，并要充分体现公司对工程质量的责任和担当。
四、题外话铁路工务QC成果报告的主要目的是提高工程质量管理水平，以保证施工质量统一规范、进度计划快速推进、终究实现高标准化建设。
铁路工务QC成果报告的编制及实施过程中，贯穿了全程监管、严格控制、精细管理和严谨落实等思想。
【优秀QC成果】 提高接触网整体载流吊弦施工一次到位合格率
÷630｝%=95.8%。
• 通过以上分析，我们小组设定的目标为： • 接触网整体载流吊弦安装施工一次合格率94%。
合格率
100% 90% 80% 70% 60% 50% 40% 30% 20%
10%
82.9%
94%
现状
目标值
图2 目标图
现状 目标
• 2、目标可行性分析
小组分析计算后，能够解决吊弦点高 差不合格和预留弛度不合格这两个主 要 问 题 的 95% ， 那 么 施 工 合 格 率 能 够 达到95.8%
吊弦安装可随安随测，便于检查 和发现问题
本工程集中，便于经常开展活动 和现场检查，有利于目标的实现
六、原因分析
围绕选定课题，针对吊弦点高差不合格和预留弛度不合格这 两个主要问题，小组成员充分发挥集体的力量，运用头脑风暴法 并用关联图进行原因分析。
图3 关联图
施工调查 不全面
降坡点不明确
集中负载处调 整量大
序 号
要因
对策 what
表4 对策表
目标 why
措施 how
地点 完成 负责
where
时间 when
人 who
1
吊弦没 有进行 预制
进行吊 弦预制
确保安装精度在 ±3mm以内
利用计算机软件进行 吊弦预制计算，并充 分考虑现场实际情况
• 1、成昆线大修是成都铁路局重点大修工程项目，高质量、 高效益地完成该项目为成昆线提高运营保障能力提供了坚 实的基础。
• 2、我单位负责接触网整体载流吊弦共计208.2条公里，整 体吊弦的安装，直接对弓网关系造成较大影响。
• 3、在成昆大修施工当中，前期整体吊弦安装后引起接触 网硬点和拉弧现象较严重，对成昆线的正常运营造成了一 定的影响。
铁路隧道内接触网预埋槽道标准的优化探讨
铁路隧道内接触网预埋槽道标准的优化探讨发布时间：2023-04-10T06:14:20.312Z 来源：《科技潮》2023年3期作者：王磊[导读] 进入新时期以后，基于社会层面的根本发展需求，铁路隧道发展迅速，每年铺设的长度屡创新高，作为其中的重要环节，接触网预埋槽道一直备受关注，为确保该部分施工稳定展开，有必要对其遵循的相关设计、施工标准加以优化，以此来起到更好的效果。
中铁广州工程局集团第三工程有限公司广东肇庆 511400摘要：探讨铁路隧道内接触网预埋槽道标准的优化措施，需了解其优化必要性，考虑其在提升槽道预埋质量、安全性等多个方面的促进作用，在进行标准优化时，可从使用年限、钻爆标准、质量管理三个方面入手，分析标准可行性，探索更加有效地优化措施，落实到实际施工管理中，发挥其更大价值。
关键词：铁路隧道；接触网；预埋槽道；标准优化引言：进入新时期以后，基于社会层面的根本发展需求，铁路隧道发展迅速，每年铺设的长度屡创新高，作为其中的重要环节，接触网预埋槽道一直备受关注，为确保该部分施工稳定展开，有必要对其遵循的相关设计、施工标准加以优化，以此来起到更好的效果。
1铁路隧道内接触网预埋槽道标准的优化必要性铁路隧道内预埋槽道悬挂接触网，多用在铁路电气化工程建设中，就当前阶段来说，我国电气化铁路隧道在进行预埋槽道生产、质量检验时，遵循的是《电气化铁路接触网隧道内预埋槽道》TB/T 3329—2013标准，虽然其在很长一段时间内对保障铁路隧道建设效率、质量、运营效果起到至关重要的作用，但进入新时期以后，随着铁路隧道在各个方面发展制度的完善、先进技术的引进，使得该项标准在预埋槽道设计使用年限、防腐处理、质量管理等方面的适用性方面开始出现较大争议，故而有必要结合铁路隧道内接触网预埋槽道实际需求进行相关标准优化，以此来保证铁路隧道的长久、稳定使用[1]。
2案例分析结合新建西安至安康高速铁路站前工程XKZQ-5标段施工为例，研究铁路隧道内接触网预埋槽道标准的优化过程，新建隧道长度23.496km/3.5座，其中长隧道（3～10km）20.205km/2.5座，中长隧道2.878km/1座，均为单洞双线隧道。
(QC成果)提高预埋电气导管的初验合格率
课题名称 课题类型 活动时间 序号 1 2 3 4 5 6 7 8
三、选题理由
提高预埋电气导管的初验合格率
课题注册号
ZCJ/QCKT2015-004
现场型
活动人数
8人
2015年1月1日 ----2015年12月30日
姓名
性别 年龄 学历
职务
职称
组内职务
男
40
研究生
项目经理
高级工程师 组长
男
35
大专
。
锦
5 无奖罚措施
检查现场管理制度
现场检查 有奖罚制度，并有落实执行记录，并1 杨启 2015.4.9
00％按制度执行。
佳
工具简陋
检查现场工具
现场检查 是否采用先进可靠工具，是否保证管 韦金 2015.4.9
6
材裁截长度误差≤5mm，弯曲半径是 锦 否一致，焊接工具各个技术参数与现
有市场比较；
导管加工不标准 7
孔凡保
2015.4.9
经测量和比较，存在一定偏差，并与操作人员讨论分析，操作人员认为，采用先进工具完全可以避免这类问
题，因为操作人员完全掌握要领，主要是工具问题所导致。
非要因
末端原因八：焊接工艺不稳定
确认方法 现场检查
验证情况
结论
确认地点 确认标准
负责人
验证时间
施工现场 是否符合GB50303-
林竑宇
图4因果关联图
制图人：陈建伟 制图时间：2015年5月4日
七、要因确认 通过上述分析，我们找到了10条末端因素，小组成员对其进行要因确认。
表6要因确认计划表
编 末端因素 号
确认内容
确认方法 验证标准
铁路隧道内接触网预埋槽道的质量问题及整治方案

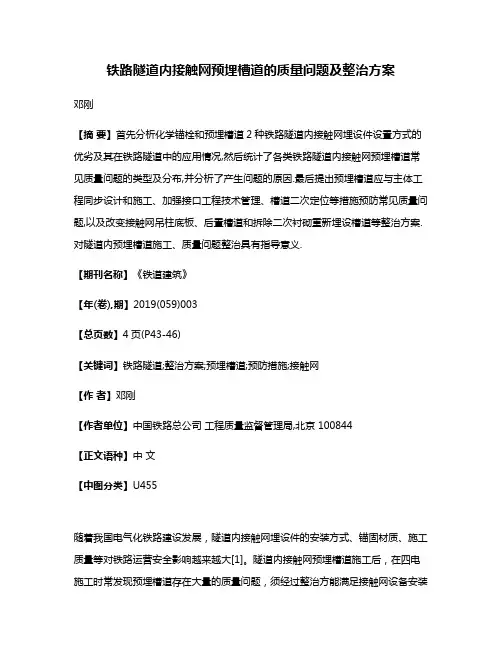

铁路隧道内接触网预埋槽道的质量问题及整治方案邓刚【摘要】首先分析化学锚栓和预埋槽道2种铁路隧道内接触网埋设件设置方式的优劣及其在铁路隧道中的应用情况,然后统计了各类铁路隧道内接触网预埋槽道常见质量问题的类型及分布,并分析了产生问题的原因.最后提出预埋槽道应与主体工程同步设计和施工、加强接口工程技术管理、槽道二次定位等措施预防常见质量问题,以及改变接触网吊柱底板、后置槽道和拆除二次衬砌重新埋设槽道等整治方案.对隧道内预埋槽道施工、质量问题整治具有指导意义.【期刊名称】《铁道建筑》【年(卷),期】2019(059)003【总页数】4页(P43-46)【关键词】铁路隧道;整治方案;预埋槽道;预防措施;接触网【作者】邓刚【作者单位】中国铁路总公司工程质量监督管理局,北京 100844【正文语种】中文【中图分类】U455随着我国电气化铁路建设发展，隧道内接触网埋设件的安装方式、锚固材质、施工质量等对铁路运营安全影响越来越大[1]。
