基于Simulink的2ASK通信系统的设计及仿真

基于Simulink的2ASK通信系统的设计及仿真
开关电路
s<t 乘法器
>
s<t>
图1 模拟相乘法
图2 数字键控法
2ASK解调原理
2ASK信号有两种基本的解调方法:非相干解调〔包络检波法〕和相干解调 〔同步检测法〕,此次设计采用相干解调,如图3.与模拟信号的接收系统相比,这里增加 了一个"抽样判决", 抽样判决器的作用是:信号经过抽样判决器,即可确定接收码元是 "1"还是"0".假设抽样判决门限为b,当信号抽样值大于b时,判 为"1"码;信号抽样值小于 b时,判为"0"码.
载波
部分参数设置
带通滤波器
低通滤波器
部分参数设置
抽样判决器
设置低通滤
波器的输出信号 大于0.25时,输出 1,小于0.25时输 出0.
Simulink仿真
第一路为输入信号波形图 第二路为ASK已调后的波形图 第三路为加入噪声后的波形图 第四路为经过带通滤波器后的波形图 第五路为经过带通滤波器后与载波相乘后的波形图 第六路为经过低通滤波器后的波形图 第七路为ASK解调后的波形图
模拟仿真 未加噪声时波形图
由仿真波
形可以看出 解调后的波 形与输入波 形复制周期 完全一致,存 在0.01s左 右的延迟.
模拟仿真 加上带限白噪声,噪声功率 0.001
模拟仿真 加上带限白噪声,噪声功率0.01
模拟仿真 加上高斯噪声
课设总结
通过这次的课程设计,进一步了解了二进制振幅键控即2ASK的基本原理及 其解调方法,主要是相干解调.在学习过程中,遇到过许多困难,比如参数设置 的不理想,因此总是会出现波形失真的现象;改变输入信号参数,尤其是输入信 号频率,就需要调试带通滤波器、低通滤波器,及抽样判决的参数等问题,通过 不断尝试,以及上网查找资料和寻求同学帮助让我们更好的完成此次设计

实验七 通信系统的SIMULINK仿真

实验七 通信系统的SIMULINK仿真

实验七通信系统的SIMULINK仿真实验七通信系统的SIMULINK仿真一、实验目的1、了解和掌握如何用SIMULINK 软件仿真一个通信系统;2、通过仿真加深对AM、DSB调制、解调方式的理解;3、掌握滤波器、信号模块的参数设置。

二、实验设备MATLAB软件、计算机三、实验原理1、普通调幅调制系统原理图m(t)+×BPFsAM(t)A0cos?ct2、普通调幅解调系统原理图(1)相干解调法z(t)xsAM(t)BPFLPFso(t)cos?ct(2)非相干检测法sAM(t)BPFLEDLPFso(t)3、DSB调制与解调系统原理图 (1) 调制系统原理图+×m(t) ―― BPF s ASDSB(t)A0cos?ct(2)相干解调法(t)BPFz(t)xLPFso(t)cos?ctSDSB(t)四、实验内容1、根据AM调制与解调原理,用MATLAB中的SIMULINK软件建立一个仿真电路,如下图所示:AM仿真模块图AM仿真模型是由3个信号发生器(一个调制信号2个载波信号)两个相乘器;一个低通滤波器和几个示波器组成。

整个模型分别由两个部分组成调制部分和解调部分。

解调方式采用同步检波,即先把调幅波信号和相干载波信号相乘,然后通过低通滤波器滤出解调信号波形。

可设图中sinewave2为调制信号,频率为30Hz,sinewave为载波信号,频率为200Hz。

2、根据DSB调制与解调原理,用MATLAB中的SIMULINK软件建立一个仿真电路,如下图所示:DSB仿真模块图调制信号的频率为50Hz,载波的频率为400Hz。

解调部分仍采用同步检波,低通滤波器截止频率为60Hz,阶数为4。

3、根据上述原理设计一个AM和DSB系统,进行仿真,观察并记录调制信号、载波信号、解调信号的波形。

感谢您的阅读,祝您生活愉快。

Simulink通信系统建模与仿真教学设计

Simulink通信系统建模与仿真教学设计

详解MATLAB/Simulink通信系统建模与仿真教学设计MATLAB/Simulink是一款广泛应用于各个领域的数学工具,其中Simulink可用于建立系统级仿真模型,以便进行电子、机械、流体和控制系统等领域内的实验分析和设计。

在通信领域中,Simulink非常适合建立通信系统的仿真模型,并用于进行传输计算、信道建模、信号处理和多模调制等。

本文将介绍MATLAB/Simulink通信系统模型的建立,及如何将其应用于通信系统教学设计。

通信系统模型建立数字调制数字调制是通信系统中的关键技术之一。

首先,我们需要在Simulink中建立基带信号源,并使用Math Function模块产生载波信号。

Modulation 模块可用于将基带信号和载波信号结合起来。

为了使得调制系统工作稳定和正常,通常在模型中加入Equalization和Resampling模块,以消除接收端接收到的噪声和信号失真。

当系统处理完成后,我们可以使用Scope模块来对模型工作情况进行进一步的分析。

数字解调数字解调需要在接收端建立解调器模型。

接收端模型包括匹配滤波器、采样器、时钟恢复器、色散补偿器和多值/二次干扰恢复器。

在这个模型中,也需要添加Equalization和Resampling模块以消除接收端所受的噪声和信号失真。

在接收端处理完成之后,我们也可以使用Scope模块对模型结果进行进一步分析。

信道建模信道建模是通信系统中另一个关键环节。

在Simulink中建造通信信道仿真模型,需要引入建立通信信道的数学模型,并建立符合通道模型的信道传输系统。

在建立仿真模型中,包括噪声源、多路复用技术、OFDM技术、信号调制和解调技术。

对于每个信道结构,我们都可以建立相应的仿真模型,进行仿真分析。

OFDM信息传输系统OFDM技术利用多个正交子载波来传输信息,以提高通信质量和可靠性,同时提高频带利用率。

OFDM系统建模主要包括加脉冲造型、IFFT、添加循环前缀、调制调制、运动模糊和色散模拟、反向调制、解压缩、去定时和轻度等模块。

simulink仿真通信原理课程设计报告

simulink仿真通信原理课程设计报告

Simulink仿真通信原理课程设计报告一、设计背景通信原理是电子信息类专业的重要课程,它涵盖了通信系统的组成、信号传输原理、调制解调技术等内容。

为了加深学生对通信原理的理解,本次课程设计采用Simulink仿真工具,设计一个简单的通信系统模型,以实现信号的调制、传输和接收。

二、设计目标1. 实现信号的调制和解调;2. 观察调制和解调前后的信号质量;3. 分析通信系统的性能指标。

三、设计原理1. 调制方式:采用调幅(AM)和调频(FM)两种方式进行调制;2. 解调方式:采用相干解调;3. 传输介质:模拟无线信道。

四、设计步骤1. 搭建调制和解调模块:包括正弦波生成器、低通滤波器、调幅器和解调器等模块;2. 搭建信道模块:包括模拟无线信道和噪声源等模块;3. 连接各模块,设置参数,实现信号的调制和解调过程;4. 观察和分析仿真结果,包括调制和解调前后的信号质量、误码率等指标。

五、设计结果与分析1. 调制和解调前后的信号质量对比:调制后的信号经过信道传输后,解调前后的信号质量有明显差异,表明调制和解调技术在通信系统中的重要性;2. 误码率分析:在信道中加入噪声后,观察误码率的变化,说明信道对通信系统的性能影响;3. 系统性能指标分析:通过对调制方式、信道特性和解调方式等因素的综合考虑,分析通信系统的性能指标,为实际应用提供参考。

六、总结与展望本次课程设计通过Simulink仿真工具,实现了通信原理中的调制和解调过程,加深了学生对通信原理的理解。

同时,通过对仿真结果的分析,进一步了解了通信系统的性能指标。

本次设计虽然取得了一定的成果,但仍存在一些不足之处,如信道模型的复杂性和噪声源的精确度等。

未来可以在此基础上进一步优化模型,提高仿真精度,为实际通信系统的设计和优化提供更有价值的参考。

此外,还可以尝试使用其他调制解调方式,如相位调制(PM)和偏振调制(PM)等,以扩展通信系统的应用范围。

(开题报告)基于SIMULINK的OFDM通信系统的仿真

(开题报告)基于SIMULINK的OFDM通信系统的仿真

基于SIMULINK的OFDM通信系统的仿真一、题目来源基于SIMULINK的OFDM通信系统的仿真。

二、研究目的和意义随着通信要求的不断增长和技术上的不断进步,宽带化已成为当今通信技术领域的主要发展方向之一。

在短波电离层反射信道、对流层散射信道、移动信道、广播信道等实际信道中,由于云层、山脉和城市中林立的高层建筑的影响,会产生多径衰落现象,引起严重的符号干扰( Intersymbol Interference ,ISI) ,限制了信息传输速率的提高。

传统方法是使用自适应均衡技术来解决多径衰落的问题,但是自适应均衡器的制作、调试往往成为通信系统研制的瓶颈,而且随着传输带宽的不断增加,复杂度和成本也不断增加。

正因为如此,在无线宽带接入以及第四代移动通信中OFDM技术将成为继CDMA之后的又一核心技术。

OFDM(Orthogonal Frequency Division Multiplexing)即正交频分复用技术,实际上OFDM是MCM Multi-CarrierModulation,多载波调制的一种。

其主要思想是:将信道分成若干正交子信道,将高速数据信号转换成并行的低速子数据流,调制到在每个子信道上进行传输。

正交信号可以通过在接收端采用相关技术来分开,这样可以减少子信道之间的相互干扰ICI 。

每个子信道上的信号带宽小于信道的相关带宽,因此每个子信道上的可以看成平坦性衰落,从而可以消除符号间干扰。

而且由于每个子信道的带宽仅仅是原信道带宽的一小部分,信道均衡变得相对容易。

在向B3G/4G演进的过程中,OFDM是关键的技术之一,可以结合分集,时空编码,干扰和信道间干扰抑制以及智能天线技术,最大限度的提高了系统性能。

包括以下类型:V-OFDM,W-OFDM,F-OFDM,MIMO-OFDM,多带-OFDM。

三、参考文献:[1 ] John G P. Digital Communications Fourth Edition[M] . USA :McGray2Hill ,2001.[2 ] 佟学俭. OFDM 移动通信技术原理[M] . 北京:人民邮电出版社,2003.[3 ] 李建新. 现代通信系统分析与仿真—MATLAB 通信工具箱[M] . 西安:西安电子科技大学出版社, 2000.[4 ] 周正兰. OFDM 及其链路平台的Simulink 实现[J ] . 新技术与新业务,2003 ,10.[5 ] Gallager R G. Low2Density Parity2Check Codes[M] . Cambridge ,MA :MIT Press ,1963. Simulating Communication System of OFDM in Simul inkOU Xin1 , GON G Y uan2qiang2 , YA N G Wan2quan3(1. Southwese China Research Institute of Elect ronic Equipment ,National Key Lab. ,29th Institute , Chengdu 610036 , China ;2. Chongqing City Planning establishment administ ration bureau , Chongqing 430000 ,China ;3. School of Elect ronics and Information , Sichuan University , Chengdu 610065 ,China) Abstract : Orthogonal f requency division multiplexing (OFDM) is a core technique in 4 G[1 ] , which is the ba2sis of the development of multimedia service. A method for simulation of OFDM in Simulink is discussed indetail and a model of simulation is given. By utilizing the model , we can get the result s of error rate perfor2mance of OFDM system. By cont rast , a method for improving the performance of system isproposed.Key words : simulink ; OFDM; LDPC四、国内外现状和发展趋势与研究的主攻方向上个世纪70年代,韦斯坦(Weistein)和艾伯特(Ebert)等人应用离散傅里叶变换(DFT)和快速傅里叶方法(FFT)研制了一个完整的多载波传输系统,叫做正交频分复用(OFDM)系统。

基于Simulink的数字通信系统的仿真设计

基于Simulink的数字通信系统的仿真设计

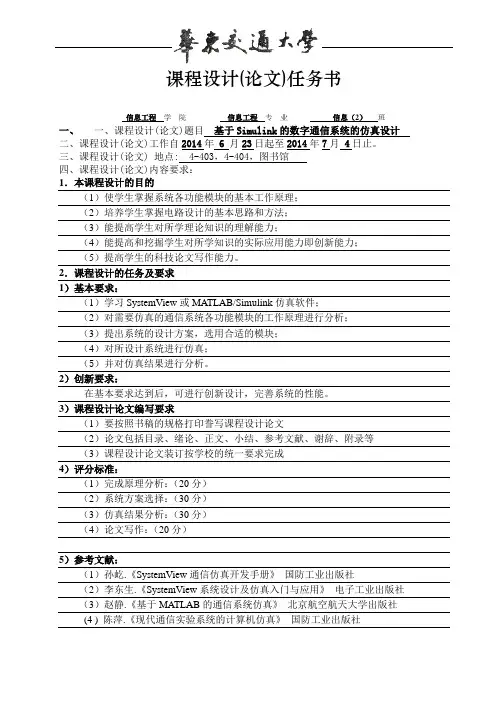

课程设计(论文)任务书信息工程学院信息工程专业信息(2)班一、一、课程设计(论文)题目基于Simulink的数字通信系统的仿真设计二、课程设计(论文)工作自2014年6 月23日起至2014年7月 4日止。

三、课程设计(论文) 地点: 4-403,4-404,图书馆四、课程设计(论文)内容要求:1.本课程设计的目的(1)使学生掌握系统各功能模块的基本工作原理;(2)培养学生掌握电路设计的基本思路和方法;(3)能提高学生对所学理论知识的理解能力;(4)能提高和挖掘学生对所学知识的实际应用能力即创新能力;(5)提高学生的科技论文写作能力。

2.课程设计的任务及要求1)基本要求:(1)学习SystemView或MATLAB/Simulink仿真软件;(2)对需要仿真的通信系统各功能模块的工作原理进行分析;(3)提出系统的设计方案,选用合适的模块;(4)对所设计系统进行仿真;(5)并对仿真结果进行分析。

2)创新要求:在基本要求达到后,可进行创新设计,完善系统的性能。

3)课程设计论文编写要求(1)要按照书稿的规格打印誊写课程设计论文(2)论文包括目录、绪论、正文、小结、参考文献、谢辞、附录等(3)课程设计论文装订按学校的统一要求完成4)评分标准:(1)完成原理分析:(20分)(2)系统方案选择:(30分)(3)仿真结果分析:(30分)(4)论文写作:(20分)5)参考文献:(1)孙屹.《SystemView通信仿真开发手册》国防工业出版社(2)李东生.《SystemView系统设计及仿真入门与应用》电子工业出版社(3)赵静.《基于MATLAB的通信系统仿真》北京航空航天大学出版社(4 ) 陈萍.《现代通信实验系统的计算机仿真》国防工业出版社(5)刘学勇.《详解MATLAB/Simulink通信系统建模与仿真》电子工业出版社6)课程设计进度安排内容天数地点构思及收集资料 2 图书馆熟悉软件与系统仿真 6 4-403,4-404撰写论文 2 4-403,4-404学生签名:2014年6月23日课程设计(论文)评审意见(1)完成原理分析(20分):优()、良()、中()、一般()、差();(2)系统方案选择(30分):优()、良()、中()、一般()、差();(3)仿真结果分析(30分):优()、良()、中()、一般()、差();(4)论文写作(20分):优()、良()、中()、一般()、差();(5)格式规范性及考勤是否降等级:是()、否()评阅人:职称:讲师2014年7月4日目录绪论 (1)第1章二进制数字调制解调系统 (2)1.1 数字通信系统 (2)1.1.1 数字通信系统的优点 (2)1.1.2 数字通信系统的缺点 (3)1.2 二进制数字调制解调 (3)第2章 Simulink软件介绍 (4)2.1 Simulink软件简介 (4)2.2 Simulink仿真步骤 (4)2.3 Simulink的模块库 (4)第3章 2ASK仿真系统的设计 (6)3.1 二进制振幅键控(2ASK)系统的调制与解调原理 (6)3.2 2ASK的调制解调仿真设计 (7)3.3 4ASK的仿真结果和分析 (7)3.3.1 参数设置与分析 (7)3.3.2 仿真结果图 (8)第4章 2FSK仿真系统的设计 (9)4.1 二进制移频键控(2FSK)的调制与解调原理 (9)4.1.1 2FSK调制............................................... 错误!未定义书签。

基于simulink跳频通信系统的设计

基于simulink跳频通信系统的设计

石家庄铁道大学四方学院毕业设计基于Simulink的跳频通信系统的设计 Frequency Hopping Communication System Design Based On Simulink摘要当今信息时代,如何进行准确的信息通信是通讯领域中至关重要的问题。

跳频通信系统是一种典型频谱通信系统,它在军事通信、移动通信、计算机无线数据传输和无线局域网等领域有着十分广泛的应用,已成为当前短波保密通信的一个重要发展方向。

本文设计了一种基于Simulink的跳频通信系统。

首先对扩频通信系统、跳频通信系统和MATLAB 进行了研究,然后从跳频系统的结构组成、工作原理、主要技术指标、跳频通信系统的调制、频率合成器、伪随机序列、解跳和解调等方面阐述了跳频通信系统的基本原理,并对跳频通信系统进行了仿真研究和理论分析,达到了预期的效果。

同时又介绍了基于源代码的跳频通信系统的仿真,并以2FSK调制方式为例,给出了通信干扰样式下的误码率理论分析结果。

本文设计的跳频通信系统,为以后的频谱通信系统打下了基础,并且应用于生活的各个方面,已成为现代通信不可缺少的一部分。

关键词:扩频通信跳频通信MATLAB Simulink 仿真AbstractIn today's information age, how to carry out the accurate information communication is a crucial issue in the field of communication.Frequency hopping communication system is a typicalspectrum communication system, it is in military communication, mobile communication, computer wireless data transmission and wireless LAN and other fields have a very wide range of applications, has become the current short wave communication is one of the important development directions.This paper introduces a design of frequency hopping communication system based on Simulink.The spread spectrum communication system, frequency hopping communication system and MATLAB are studied, and then from the frequency hopping system structure, working principle, main technical index, frequency hopping communication system modulation, frequency synthesizer, pseudo-random sequence, de-hopping and demodulation aspects of frequency hopping communication system basic principle, and the frequency hopping communication system the simulation research and theoretical analysis, to achieve the desired results.At the same time, based on the source code of the frequency hopping communication system simulation, and by 2FSK modulation mode as an example, presents the communication jamming mode BER under the theoretical analysis results. In this paper, design of frequency hopping communication system, for subsequent spectrum communication system laid a foundation, and used in all aspects of life, has become an indispensable part of modern communication.Keywords: Spread spectrum communication Fequency hopping communication MATLAB Simulink Simulation目录第1章绪论 11.1 课题研究的背景及意义 11.2 跳频通信简介 11.2.1 扩频通信系统概述 11.2.2 跳频通信系统概述 31.3 本文研究内容及章节安排 3第2章跳频通信系统的基本原理 52.1 跳频通信系统的结构组成 52.1.2 跳频系统的接收部分 62.2 跳频通信系统的性能指标 72.3 跳频通信系统的调制方式 82.4 频率合成器 92.5 伪随机序列 92.6 跳频信号的解跳与解调 92.6.1 跳频信号的解跳 102.6.2 跳频信号的解调 11第3章跳频通信系统仿真及性能分析 123.1 跳频通信系统仿真模型的建立 123.2 S-函数的仿真流程 133.4 跳频通信系统的仿真框图 153.5 仿真模型中示波器的仿真结果 183.6 基于MATLAB的跳频通信系统仿真 203.7 系统性能分析 23第4章跳频通信系统的应用 25第5章结论 26参考文献 27致谢 28附录外文资料 29第1章绪论1.1 课题研究的背景及意义当今信息时代,如何有效的利用宝贵的频带资源,如何进行准确的信息通信是通讯领域中至关重要的问题。

基于Simulink的通信系统仿真毕业设计

基于Simulink的通信系统仿真毕业设计

摘要随着科学技术的发展,计算机仿真技术呈现出越来越强大的活力,它大大节省了人力、物力和时间成本,在当今教学、科研、生产等各个领域发挥着巨大的作用。

使用MATLAB和SIMULINK作为辅助教学软件,一方面可以摆脱繁杂的大规模计算;另一方面还可以使学生有机会自己动手构建模型,所花费的代价要远小于实际建模。

Simulink是Mathworks公司推出的基于Matlab平台的著名仿真环境Simulink作为一种专业和功能强大且操作简单的仿真工具,目前已被越来越多的工程技术人员所青睐,它搭建积木式的建模仿真方式既简单又直观,而且已经在各个领域得到了广泛的应用。

本文主要探究数字频带通信系统的各种传输方式的优良特性,分别为ASK、FSK、PSK、QPSK几种基本但是非常重要的方式,并通过使用MATLAB中SIMULINK功能对各种方式进行仿真,展示数字通信系统的工作过程,最后通过数字信号的分析可以得出各种数字通信方式的误码率,并且分析得出QPSK为最佳的传输方式。

主要由于QPSK信号的相位是四个正交的点,这样相对别的方式拥有最好的欧氏距离,也就是说抗干扰能力最强,而且QPSK信号产生非常简单,所以QPSK在日常数字传输中得到广泛应用。

关键字:数字通信系统,Matlab,ASK,FSK,PSK,仿真.AbstractWith the development of science and technology, computer simulation technology becomes more and more powerful vitality, it saves the manpower, material resources and time , it plays an important role in the teaching, scientific research, production and other fields. MATLAB with its powerful function in simulation software in many science and engineering talent showing itself, it becomes the most popular international computing software tools. MATLAB not only has strong function and easy operation, the user can concentrates on the research questions, and it doesn't need to spend too much time on programming. MATLAB and SIMULINK are used as the auxiliary teaching software, one can get rid of the large-scale complicated computation; on the other hand, also can make the students have the opportunity to do-it-yourself model construction, the cost to be far less than the actual modeling. Simulink is Mathworks's famous Simulink simulation environment based on Matlab platform as a professional and functional simulation tool with powerful and simple operation, it has been favored by more and more engineering and technical personnel, it builds the modeling method building is simple and intuitive, and has been in various fields has been widely applied.The excellent properties of various transmission methods this paper mainly research on digital band communication system, respectively ASK, FSK, PSK, QPSK several basic but very important, and by using the SIMULINK function in MATLAB of various simulation, to show the reader the work process of digital communication system, finally, through the analysis of digital signal can be obtained. Rate of various digital communication mode, and analysis of the transmission mode of QPSK the best. Mainly due to the phase of the QPSK signal is four orthogonal, so relative to other ways to have the best Euclidean distance, that is to say theanti-interference ability is the strongest, and the QPSK signal generation is very simple, so QPSK has been widely used in the daily digital transmission.Key words: digital communication system, Matlab, ASK, FSK, PSK, simulation.毕业设计(论文)原创性声明和使用授权说明原创性声明本人郑重承诺:所呈交的毕业设计(论文),是我个人在指导教师的指导下进行的研究工作及取得的成果。

#基于Simulink的通信系统仿真设计报告

#基于Simulink的通信系统仿真设计报告

数字通信课程设计指导老师:许波殷春芳专业:电信科技学号:姓名:设计一 AM调制和解调一设计说明标准调幅就是常规的双边带调制,简称调幅(AM),AM的调制的实质就是将调制信号叠加一个直流分量,然后再和载波相乘,就完成了调制,得到了调幅信号,AM的解调可用两种方法实现,一种是相干解调,另一种是包络检波法,相干解调的实质和调制是一样的,他是调制的反过程,即具体实现就是,将调制信号和解调载波相乘,然后经过低通滤波器滤波,就得到了原始信号,包络检波法在这里没有使用,我用的是相干解调法。

二设计内容以下是根据相干解调的方法的连线图三仿真波形以下是示波器的仿真波形四设计总结这是第一个自己独立做的仿真图,书上没有给参数,所有的参数都是自己设置的,这个图虽然简单,但是忘记了原理,就显得不简单了,所以,做这个仿真的时候,我把书上的关于此的内容复习了一遍,修改参数就心里有数了。

设计二频分复用的仿真一设计说明频分复用是一种按频率来划分信道的复用方式。

在发送端,首先使各路基带话音信号通过低通滤波器,以便限制各路信号的最高频率。

然后,将各路信号调制到不同的载波频率上,使得各路信号搬移到各自的频段范围内,合成后送入信道传输。

在接收端,采用一系列不同中心频率的带通滤波器分离出各路已调信号,它们被解调后即恢复出各路相应的基带信号。

二设计内容三仿真波形四设计总结该仿真达到了理想的设计效果,由上图可以看到,把信道分成了三个频段,每个频段有相应的信号通过,故仿真还算成功,通过这个仿真图,我们可以更好的了解到各个阶段的波形图,可以更好的理解频分复用的原理。

设计三线性幅度调制系统的仿真一设计说明该设计原理和设计一相似,但是这个设计,把AM,DSB,SSB几者融合到了一起,通过几个开关实现几个过程的转换,可以更方便的进行仿真。

二设计内容以下以DSB为例:三仿真波形四设计总结由图可以看出DSB调制有如下特点:(1)DSB信号的幅值仍随调制信号变化,但和普通调幅波不同,它的包络不再在载波振幅上下变化;(2)DSB信号的高频载波相位在调制电压零交点处(调制电压正负交替时候)要突变180度; (3)DSB调制,信号仍集中在载频附近,由于DSB调制抑制了载波,它的全部功率为边带占有,输出功率都是有用信号,它比普通调幅波经济,但在频带利用率上没有改进;(4)DSB的频谱相当于从AM波频谱图中将载频去掉后的频谱。

基于Simulink的OFDM通信系统仿真

基于Simulink的OFDM通信系统仿真

基于Simulink的OFDM通信系统仿真※※※※※※※※※※※ 2007级学生数字通信※※ 原理课程设计※※ ※※※※※※※※※ 数字通信原理课程设计报告书基于Simulink的OFDM通信系统课题名称仿真姓名学号物理与电信工程系院、系、部通信工程专业指导教师2010年 1 月15日一、设计任务及要求设计目的符号间干扰是多径衰落信道宽带传输的主要问题,多载波调制技术包括正交频分复用(OFDM) 是解决这一难题中最具前景的方法和技术。

利用OFDM技术和IFFT 方式的数字实现更适宜于多径影响较为显著的环境,本课题设计主要研究基于SIMULINK构建OFDM仿真系统。

设计要求应用OFDM基本原理,基于SIMULINK详细讨论如何构建一个完整的OFDM动态仿真系统。

通过仿真分析信道特性,无信道估计和LS 信道估计对OFDM系统性能的影响。

来证明仿真系统能够很好地模拟OFDM传输系统,为进一步深入研究OFDM通信系统提供了便利。

指导教师签名:2010年 1 月 15日二、指导教师评语:指导教师签名:2010年 1 月 15日三、成绩验收盖章2010年 1 月 15日基于Simulink的OFDM通信系统仿真 1、设计目的符号间干扰是多径衰落信道宽带传输的主要问题,多载波调制技术包括正交频分复用(OFDM) 是解决这一难题中最具前景的方法和技术。

利用OFDM技术和IFFT 方式的数字实现更适宜于多径影响较为显著的环境,本课题设计主要研究基于SIMULINK构建OFDM仿真系统。

2、设计要求及原理应用OFDM基本原理,基于SIMULINK详细讨论如何构建一个完整的OFDM动态仿真系统。

通过仿真分析信道特性,无信道估计和LS 信道估计对OFDM系统性能的影响。

来证明仿真系统能够很好地模拟OFDM传输系统,为进一步深入研究OFDM通信系统提供了便利。

2.1 OFDM基本原理正交频分复用(OFDM) 技术就是在频域内将给定信道分成许多正交子信道,在每个子信道上使用一个子载波进行调制,并且各子载波并行传输。

基于Simulink的通信系统仿真实验报告

基于Simulink的通信系统仿真实验报告

西安邮电学院通信与信息工程学院 基于Simulink 的通信系统仿真实验报告专业班级: 学生姓名: 学号(班内序号):年 月 日——————————————————————————装订线————————————————————————————————报告份数: 1份实验总成绩:实验一一、调试好的程序(1)①(3+5+8)/5*10②sin(3*pi)/sqrt(9/5)③A=[1 2 3 ;4 5 6;7 8 9] , B=[7 8 9; 4 5 6;1 2 3]④A=[3 1.2 4;7.5 6.6 3.1;5.4 3.4 6.1] , A' ,inv(A), abs(A) ⑤Z=[1+2i 3+4i; 5+6i 7+8i](2).M文件代码:for i=1:1:50for j=1:1:50A(i,j)=i+j-1;endenddisp(A);B=fliplr(A);disp(B);C=flipud(A);disp(C);A(1:10,1:10)=0;D=A;disp(A);(3).M文件代码:X = 0 + (255-0)*rand(50);for i =1:50for j =1:50if X(i,j)>128X(i,j)=255;else X(i,j)=0;endendenddisp(X);(4)代码:A=2.4+sqrt(0.2)*randn(3,4)二、实验结果及分析(1)①ans =32②ans = 2.7384e-016③A = 1 2 34 5 67 8 9B = 7 8 94 5 61 2 3C = 18 24 3054 69 8490 114 138D = 8 10 128 10 128 10 12ans = 34.0000 22.0000 62.0000 -50.0000 -23.0000 -100.000028.0000 16.0000 56.0000 ans = NaN NaN NaNNaN -Inf InfNaN NaN NaN④A = 3.0000 1.2000 4.00007.5000 6.6000 3.10005.4000 3.40006.1000 ans = 3.00007.5000 5.40001.2000 6.6000 3.40004.0000 3.1000 6.1000 ans = 2.1555 0.4555 -1.6449 -2.1040 -0.2393 1.5013-0.7354 -0.2698 0.7833ans =3.0000 1.2000 4.00007.5000 6.6000 3.10005.4000 3.40006.1000⑤Z = 1.0000 + 2.0000i 3.0000 + 4.0000i5.0000 +6.0000i7.0000 +8.0000i(2)(3)(4)A =2.2066 2.5287 2.9318 2.47811.6551 1.88732.3832 2.31652.4561 2.9326 2.5464 2.7246实验二(1)一、调试好的程序二、实验结果及分析(2)一、调试好的程序.M文件代码:function [sys,x0,str,ts] =ch2example5funB(t,x,u,flag) % 连续系统状态方程;% x'=Ax+Bu% y =Cx+Du% 定义A,B,C,D矩阵A=[0 1 0;0 0 1;-4 -6 -3];B=[0;0;1];C=[0 4 0];D=0;flagtxuswitch flag,case 0 % flag=0 初始化[sys,x0,str,ts]=mdlInitializeSizes(A,B,C,D);% 可将A,B,C,D矩阵送入初始化函数case 1 % flag=1 计算连续系统状态方程(导数)sys=mdlDerivatives(t,x,u,A,B,C,D);case 3 % flag=3 计算输出sys=mdlOutputs(t,x,u,A,B,C,D);case { 2, 4, 9 } % 其他作不处理的flagsys=[]; % 无用的flag时返回sys为空矩阵otherwise % 异常处理error(['Unhandled flag = ',num2str(flag)]);end% 主函数结束% 子函数实现(1)初始化函数----------------------------------function [sys,x0,str,ts] = mdlInitializeSizes(A,B,C,D) % sizes = simsizes; % 获取sizes.NumContStates = 3; % 连续系统的状态数为3sizes.NumDiscStates = 0; % 离散系统的状态数,对于本系统此句可不用sizes.NumOutputs = 1; % 输出信号数目是1sizes.NumInputs = 1; % 输入信号数目是1sizes.DirFeedthrough = 0; % 因为该系统不是直通的sizes.NumSampleTimes = 1; % 这里必须为1sys = simsizes(sizes);str = []; % 通常为空矩阵x0 = [0;0;0]; % 初始状态矩阵x0 (零状态情况)ts = [0 0]; % 表示连续取样时间的仿真% 初始化函数结束% 子函数实现(2)系统状态方程函数-----------------------------function sys=mdlDerivatives(t,x,u,A,B,C,D) % 系统状态方程函数sys = A*x+B*u ; % 这里写入系统的状态方程矩阵形式即可% 系统状态函数结束% 子函数实现(3)系统输出方程函数-----------------------------function sys = mdlOutputs(t,x,u,A,B,C,D)sys = C*x; % 这里写入系统的输出方程矩阵形式即可% 注意,如果使用语句sys = C*x+D*u ;代替上句,即使D=0,% 也要将初始化函数中的sizes.DirFeedthrough 设为1% 即系统存在输入输出之间的直通项, 否则执行将出现错误% 系统输出方程函数结束Simulink建模:二、实验结果及分析flag =0 t =[] x =[] u =[]flag =3 t =0 x =0 0 0 u =NaNflag =2 t =0 x =0 0 0 u =-3flag =1 t =0 x =0 0 0 u =-3flag =3 t =0.1000 x =-0.0005 -0.0135 -0.2565 u =NaN flag =2 t =0.1000 x =-0.0005 -0.0135 -0.2565 u =-3 flag =1 t =0.1000 x =-0.0005 -0.0135 -0.2565 u =-3flag =3 t =0.2000 x =-0.0035 -0.0485 -0.4328 u =NaN flag =2 t =0.2000 x =-0.0035 -0.0485 -0.4328 u =-3 flag =1 t =0.2000 x =-0.0035 -0.0485 -0.4328 u =-3flag =3 t =0.3000 x =-0.0107 -0.0976 -0.5393 u =NaN flag =2 t =0.3000 x =-0.0107 -0.0976 -0.5393 u =-3 flag =1 t =0.3000 x =-0.0107 -0.0976 -0.5393 u =-3flag =3 t =0.4000 x =-0.0233 -0.1544 -0.5870 u =NaN flag =2 t =0.4000 x =-0.0233 -0.1544 -0.5870 u =-3 flag =1 t =0.4000 x =-0.0233 -0.1544 -0.5870 u =-3flag =3 t =0.5000 x =-0.0417 -0.2134 -0.5868 u =NaN flag =2 t =0.5000 x =-0.0417 -0.2134 -0.5868 u =-3flag =1 t =0.5000 x = -0.0417 -0.2134 -0.5868 u =-3flag =3 t =0.6000 x =-0.0660 -0.2704 -0.5490 u =NaN flag =2 t =0.6000 x =-0.0660 -0.2704 -0.5490 u =-3 flag =1 t =0.6000 x =-0.0660 -0.2704 -0.5490 u =-3flag =3 t =0.7000 x =-0.0957 -0.3221-0.4833 u =NaN flag =2 t =0.7000 x =-0.0957 -0.3221 -0.4833 u =-3 flag =1 t =0.7000 x =-0.0957 -0.3221 -0.4833 u =-3flag =3 t =0.8000 x =-0.1302 -0.3663 -0.3987 u =NaN flag =2 t =0.8000 x =-0.1302 -0.3663 -0.3987 u =-3 flag =1 t =0.8000 x =-0.1302 -0.3663 -0.3987 u =-3flag =3 t =0.9000 x =-0.1686 -0.4014 -0.3029 u =NaN flag =2 t =0.9000 x =-0.1686 -0.4014 -0.3029 u =-3 flag =1 t =0.9000 x =-0.1686 -0.4014 -0.3029 u =-3flag =3 t =1 x =-0.2101 -0.4267 -0.2025 u =NaN flag =2 t =1 x =-0.2101 -0.4267 -0.2025 u =-3 flag =9 t =1 x =-0.2101 -0.4267 -0.2025 u =-3实验三(1)一、调试好的程序.M文件代码:function[sys,x0,str,ts]=xinhaoqiehuanfun(t,x,u,flag,threshold) flag=0switch flag,case 0 % flag=0 初始化sizes = simsizes; % 获取SIMULINK仿真变量结构sizes.NumContStates = 0; % 连续系统的状态数是0 sizes.NumDiscStates = 0; % 离散系统的状态数是0 sizes.NumOutputs = 1; % 输出信号数目是1sizes.NumInputs = -1; % 输入信号数目是自适应的sizes.DirFeedthrough = 1; % 该系统是直通的sizes.NumSampleTimes = 1; % 这里必须为1sys = simsizes(sizes);str = []; % 通常为空矩阵x0 = []; % 初始状态矩阵x0ts = [-1 0]; % 采样时间由外部模块给出case 3 % flag=3 计算输出sys=u(1)*(u(2)>threshold)+u(3)*(u(2)<=threshold); case {1, 2, 4, 9 } % 其他作不处理的flagsys=[]; % 无用的flag时返回sys为空矩阵otherwise % 异常处理error(['Unhandled flag = ',num2str(flag)]);EndSimulink建模:二、实验结果及分析(2)一、调试好的程序二、实验结果及分析>> whosName Size Bytes Classtout 5x1 40 double arrayx1 4x1x5 160 double arrayx2 5x4 160 double arrayx3 2x2x5 160 double arrayGrand total is 65 elements using 520 bytes实验四(1)一、调试好的程序二、实验结果及分析(2)一、调试好的程序二、实验结果及分析实验五(1)一、调试好的程序.M文件代码:①% ch5xiti1A.m% 方波功率谱理论结果作图clear;f=100; % HzT=1/f; % 方波周期A=1; % 方波幅度Omega=2*pi*f;idx=1;% 功率谱数组下标m=7; %作图谐波数for n=-m:mpsd(idx)=4*A^2/(n+eps)^2*(cos(n*pi)-1)^2;idx=idx+1;endstem([-m*f:f:m*f],psd/(2*pi)^2,'^');%以频率为单位的功率谱axis([(-m-1)*f (m+1)*f -0.1 0.5]);grid on;xlabel('频率 Hz');ylabel('PSD');% ch5xiti1B.m% 方波功率谱数值分析结果作图②clear;f=100; % HzT=1/f; % 方波周期A=1; % 方波幅度Omega=2*pi*f;fs=2000; % Hz 采样频率Ts=1/fs; % 采样时间间隔T_end=2; % 计算结束时间t=0:1/fs:T_end;squarewave=A*sign(sin(2*pi*f*t));N=2000;% FFT变换点数squarewavefft=fftshift(fft(squarewave,N));PowerSpectrum=(Ts*abs(squarewavefft)).^2;plot([-1000:1:999],PowerSpectrum,'-^');axis([-1000 1000 -0.1 0.5]);grid on;xlabel('频率 Hz');ylabel('PSD '); Simulink建模:二、实验结果及分析(2)实验六(1)一、调试好的程序二、实验结果及分析一、调试好的程序二、实验结果及分析实验心得在学习初,课堂上我们了解到Matlab是一款功能强大又实用又简单的仿真软件。

基于SIMULINK的通信系统仿真

基于SIMULINK的通信系统仿真

北京邮电大学世纪学院毕业设计(论文)题目基于SIMULINK的通信系统仿真学号 08010432学生姓名罗倩为专业名称通信工程所在系(院) 通信与信息工程系指导教师丁海洋2012 年 6 月 1 日备注1、由指导教师撰写,可根据长度加页,一式三份,教务处、系(院)各留存一份,发给学生一份,任务完成后附在论文内;2、凡审核不通过的任务书,请重新申报。

北京邮电大学世纪学院毕业设计(论文)诚信声明本人声明所呈交的毕业设计(论文),题目《基于SIMULINK的通信系统仿真》是本人在指导教师的指导下,独立进行研究工作所取得的成果,除了文中特别加以标注和致谢中所罗列的内容以外,毕业设计(论文)中不包含其他人已经发表或撰写过的研究成果,也不包含为获得北京邮电大学或其他教育机构的学位或证书而使用过的材料。

申请学位论文与资料若有不实之处,本人承担一切相关责任。

本人签名:日期:毕业设计(论文)使用权的说明本人完全了解北京邮电大学世纪学院有关保管、使用论文的规定,其中包括:①学校有权保管、并向有关部门送交学位论文的原件与复印件;②学校可以采用影印、缩印或其它复制手段复制并保存论文;③学校可允许论文被查阅或借阅;④学校可以学术交流为目的,复制赠送和交换学位论文;⑤学校可以公布学位论文的全部或部分内容。

本人签名:日期:指导教师签名:日期:题目基于SIMULINK的通信系统仿真摘要在模拟通信系统中,由模拟信源产生的携带信息的消息经过传感器转换成电信号,模拟基带信号在经过调制将低通频谱搬移到载波频率上适应信道,最终解调还原成电信号;在数字传输系统中,数字信号对高频载波进行调制,变为频带信号,通过信道传输,在接收端解调后恢复成数字信号。

本文应用了幅度调制以及键控法产生调制与解调信号。

本论文中主要通过对SIMULINK工具箱的学习和使用,利用其丰富的模板以及本科对通信原理知识的掌握,完成了AM、DSB、SSB、2ASK、2FSK、2PSK三种模拟信号和三种数字信号的调制与解调,以及用SIMULINK进行设计和仿真。

基于simulink仿真实现的2PSK数字带通传输系统 设计报告

基于simulink仿真实现的2PSK数字带通传输系统 设计报告

基于simulink仿真实现的2PSK数字带通传输系统设计报告通信系统课程设计报告用simulink仿真实现一个2PSK数字带通传输系统摘要Simulink是Mathworks公司推出的基于Matlab平台的著名仿真环境,Simulink作为一种专业和功能强大且操作简单的仿真工具,目前已被越来越多的工程技术人员所青睐,它搭建的积木式建模仿真方式既简单又直观,而且已经在各个领域得到了广泛的应用。

本次设计主要是以Simulink为基础平台,对2PSK信号进行仿真。

介绍了2PSK信号,及其调制和解调的基本原理,并运用Simulink搭建仿真电路,分析在混入噪声及码间串扰的环境下的误码率,以及使用Matlab生成界面。

本设计的主要目的是对Matlab的熟悉和对数字通信理论的更加深化、理解。

关键词:Simulink;2PSK;误码率目录1.引言 ................................................................ - 1 - 2.设计要求 ............................................................ - 1 - 3.设计思路 ............................................................ - 1 -3.1 数字调制概述 ...................................................... - 1 -3.1.1数字调制系统各个环节分析............................................... - 1 -3.1.2 数字调制的意义 ........................................................ - 2 - 3.2二进制移相键控(2PSK) ..................................................... - 2 - 3.3 误码率分析 ................................................................ - 3 - 3.4总体设计思路............................................................... - 3 -4.设计原理以及方案 .................................................... - 3 - 5.设计的实现 .......................................................... - 5 - 5.1模拟调制................................................................... - 5 -5.1.1模型建立............................................................... - 5 -5.1.2原件的选取及参数设置................................................... - 5 - 5.2数字键控调制............................................................... - 9 -5.2.1模型建立............................................................... - 9 -5.2.2原件的选取及参数设置.................................................. - 10 -11 -5.3不同信噪比下的误码率...................................................... -6.总结 .............................................................. - 12 - 7.致谢 .............................................................. - 13 - 8.参考文献 ........................................................... - 13 -1.引言1.引言基带信号的调制主要分为线性调制和非线性调制,线性调制是指已调信号的频谱结构与原基带信号的频谱结构基本相同,只是占用的频率位置搬移了。

基于SIMULINK的通信系统仿真毕业设计

基于SIMULINK的通信系统仿真毕业设计

题目基于SIMULINK的通信系统仿真摘要在模拟通信系统中,由模拟信源产生的携带信息的消息经过传感器转换成电信号,模拟基带信号在经过调制将低通频谱搬移到载波频率上适应信道,最终解调还原成电信号;在数字传输系统中,数字信号对高频载波进行调制,变为频带信号,通过信道传输,在接收端解调后恢复成数字信号。

本文应用了幅度调制以及键控法产生调制与解调信号。

本论文中主要通过对SIMULINK工具箱的学习和使用,利用其丰富的模板以及本科对通信原理知识的掌握,完成了AM、DSB、SSB、2ASK、2FSK、2PSK三种模拟信号和三种数字信号的调制与解调,以及用SIMULINK进行设计和仿真。

首先我进行了两种通信系统的建模以及不同信号系统的原理研究,然后将学习总结出的相应理论与SIMULINK中丰富的模块相结合实现仿真系统的建模,并且调整参数直到仿真波形输出,观察效果,最终对设计结论进行总结。

关键词通信系统调制 SIMULINKI目录1. 前言 (1)1.1选题的意义和目的 (1)1.2通信系统及其仿真技术 (2)3. 现代通信系统的介绍 (3)3.1通信系统的一般模型 (3)3.2模拟通信系统模型和数字通信系统模型 (3)3.2.1 模拟通信系统模型 (3)3.2.2 数字通信系统模型 (4)3.3模拟通信和数字通信的区别和优缺点 (5)4. 通信系统的仿真原理及框图 (8)4.1模拟通信系统的仿真原理 (8)4.1.1 DSB信号的调制解调原理 ....................... 错误!未定义书签。

4.2数字通信系统的仿真原理 (9)4.2.1 ASK信号的调制解调原理 (9)5. 通信系统仿真结果及分析 (11)5.1模拟通信系统结果分析 (11)5.1.1 DSB模拟通信系统 (11)5.2仿真结果框图 (11)5.2.1 DSB模拟系统仿真结果 ......................... 错误!未定义书签。

通信系统的Simulink仿真设计

通信系统的Simulink仿真设计

实验三通信系统的Simulink仿真一、实验目的1、提高独立学习的能力;2、培养发现问题、解决问题和分析问题的能力;,3、学习用Matlab simulink实现通信系统的仿真的使用;4、掌握数字载波通信系统的基本原理。

二、实验原理1. Simulink简介Simulink是Matlab中的一个建立系统方框图和基于方框图的系统仿真环境,是一个对动态系统进行建模、仿真和仿真结果可视化分析的软件包。

Simulink采用基于时间流的链路级仿真方法,将仿真系统建模与工程中通用的方框图设计方法统一起来,可以更加方便地对系统进行可视化建模,并且仿真结果可以近乎“实时”地通过可视化模块,如示波器模块、频谱仪模块以及数据输入输出模块等显示出来,使系统设计、仿真调试和模型检验工作大为简便。

SIMULINK 模型有以下几层含义:(1)在视觉上表现为直观的方框图;(2)在文件上则是扩展名为mdl 的ASCII代码;(3)在数学上表现为一组微分方程或差分方程;(4)在行为上则模拟了实际系统的动态特性。

SIMULINK 模型通常包含三种“组件”:(1)信源( Sources):可以是常数、时钟、白噪声、正弦波、阶梯波、扫频信号、脉冲生成器、随机数产生器等信号源;(2)系统( System):即指被研究系统的SIMULINK 方框图;(3)信宿( Sink):可以是示波器、图形记录仪等。

2. 通信常用模块库及模块编辑功能简介通信中常用的MATLAB工具箱有:Simulink 库,Communications Blockset(通信模块集),DSP Blockset (数字信号处理模块集)。

其中对单个模块的主要编辑功能如下:1) 添加模块:模块库中的模块可以直接用鼠标进行拖曳(选中模块,按住鼠标左键不放)而放到模型窗口中进行处理;2) 选取模块;3) 复制与删除模块;4) 模块名的处理模块命名:先用鼠标在需要更改的名称上单击一下,然后直接更改即可。

基于simulink的综合通信系统的设计报告

基于simulink的综合通信系统的设计报告

基于simulink的通信系统的课程设计报告学院:信息与电气工程姓名:刘彦杰学号:0704040327班级:通信工程3班指导老师:席在芳、王志强、唐志军2010年12月30综合通信系统的设计一、目的与任务综合通信系统课程设计是通信系统专业教学的一个实践性与综合性环节,是通信工程专业各门课程的综合以及通信、信息、信号处理等基本理论与实践相结合的部分。

主要是为了让学生利用所学的专业知识以及实践环节所积累的经验,结合实际的通信系统的各个环节,设计出一个完整的综合通信系统,并进一步加深学生对通信系统的深入理解,培养学生涉及通信系统的能力,为毕业设计和以后的工作打下良好的基础。

1.目的1、掌握通信系统的基本构成;2、掌握通信系统工作原理;3、了解通信系统设计的基本过程;掌握基本理论和解决实际问题的方法,锻炼学生综合分析问题解决问题的能力;4、为学生的毕业设计和以后的工作打下良好的基础。

2.任务1、设计通信系统的各个环节;2、将上述设计好的各个环节设计成一个综合通信系统。

二、工具介绍本课程设计主要是利用simulink、通信系统工具箱以及信号处理工具箱来完成通信系统的设计与仿真1、SimulinkSimulink是MATLAB提供的实现动态系统建模和仿真的一个软件包。

它让用户把精力从编程转向模型的构造,经常与其它工具箱一起使用,实际上,许多工具箱里的模块都被封装成了Simulink模块。

2、通信系统工具箱及其功能MATLAB中的通信系统工具箱是一个运算函数和仿真模块的集合体,可以用来进行通信领域的研究、开发、系统设计和仿真。

通信系统工具箱中包含的模块可以直接使用,并且允许使用者方便的进行修改,使其满足自己的设计和运算需要。

通信系统工具箱是以MATLAB个Simulink为工作平台运行的。

通信系统工具箱的内容包括:2.1.1 Simulink仿真模块:Continuous(连续)、Discrete(离散)、Functions&Tables (函数和平台)、Math(数学)、Nonlinear(非线性)、Signals&Systems(信号与系统)、Sink(接收器)、Sources(源)等子库。

基于simulink跳频通信系统的设计毕业设计(论文)

基于simulink跳频通信系统的设计毕业设计(论文)

石家庄铁道大学四方学院毕业设计基于Simulink的跳频通信系统的设计Frequency Hopping Communication System Design Based On Simulink毕业设计成绩单学生姓名学号20086411 班级方0809-4专业电子信息工程毕业设计题目基于Simulink的跳频通信系统的设计指导教师姓名指导教师职称副教授评定成绩指导教师得分评阅人得分答辩小组组长得分成绩:院长(主任) 签字:年月日毕业设计任务书题目基于Simulink的跳频通信系统的设计学生姓名郑皓学号20086411 班级方0809-4 专业电子信息工程承担指导任务单位电气工程系导师姓名郭中华导师职称副教授一、主要内容(1)研究扩频通信系统及其分类;(2)跳频技术的基本原理;(3)跳频通信系统的性能;(4)设计跳频通信系统。

二、基本要求(1)熟练掌握Matlab工具箱的运行环境及其仿真编程语言;(2)熟悉跳频通信系统的原理;(3)熟悉跳频通信系统的性能;(4)跳频序列的产生;(5)基于Simulink设计跳频通信系统。

三、主要技术指标设计论文以跳频通信系统的基本理论作为本设计的支持,同时也要包括Simulink设计跳频通信系统,本设计要求产生m序列的跳频序列、系统中的跳频频点:15个;跳频跳速:100跳/s;跳频带宽:15kHz;仿真时间:0.2s;预计跳频同步时间:0.03s~0.04s。

基于Simulink实现跳频通信系统的设计。

给出仿真结果和分析。

正文不少于1.5万字,查阅文献资料不少于15篇,其中外文文献2篇以上,翻译有关的外文资料不少于3000汉字。

四、应收集的资料及参考文献收集关于跳频通信系统,以及Matlab工具箱的使用等方面的资料和参考文献。

五、进度计划第1周—第2周:收集资料,完成开题报告;第3周—第4周:需要和可行性调试;第5周—第7周:概要设计;第8周:中期检查;第9周—第12周:详细设计和代码设计;第13周—第14周:论文审核定稿;第15周—第16周:答辩。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

题目基于SIMULINK的通信系统仿真摘要在模拟通信系统中,由模拟信源产生的携带信息的消息经过传感器转换成电信号,模拟基带信号在经过调制将低通频谱搬移到载波频率上适应信道,最终解调还原成电信号;在数字传输系统中,数字信号对高频载波进行调制,变为频带信号,通过信道传输,在接收端解调后恢复成数字信号。

本文应用了幅度调制以及键控法产生调制与解调信号。

本论文中主要通过对SIMULINK工具箱的学习和使用,利用其丰富的模板以及本科对通信原理知识的掌握,完成了AM、DSB、SSB、2ASK、2FSK、2PSK三种模拟信号和三种数字信号的调制与解调,以及用SIMULINK进行设计和仿真。

首先我进行了两种通信系统的建模以及不同信号系统的原理研究,然后将学习总结出的相应理论与SIMULINK中丰富的模块相结合实现仿真系统的建模,并且调整参数直到仿真波形输出,观察效果,最终对设计结论进行总结。

关键词通信系统调制 SIMULINKI目录1. 前言 (1)1.1选题的意义和目的 (1)1.2通信系统及其仿真技术 (2)3. 现代通信系统的介绍 (3)3.1通信系统的一般模型 (3)3.2模拟通信系统模型和数字通信系统模型 (3)3.2.1 模拟通信系统模型 (3)3.2.2 数字通信系统模型 (4)3.3模拟通信和数字通信的区别和优缺点 (5)4. 通信系统的仿真原理及框图 (8)4.1模拟通信系统的仿真原理 (8)4.1.1 DSB信号的调制解调原理 ....................... 错误!未定义书签。

4.2数字通信系统的仿真原理 (9)4.2.1 ASK信号的调制解调原理 (9)5. 通信系统仿真结果及分析 (11)5.1模拟通信系统结果分析 (11)5.1.1 DSB模拟通信系统 (11)5.2仿真结果框图 (11)5.2.1 DSB模拟系统仿真结果 ......................... 错误!未定义书签。

5.3数字通信系统结果分析 (12)5.3.1 ASK数字通信系统 (13)5.4仿真结果框图 (13)5.4.1 ASK数字系统仿真结果 (13)III1. 前言1.1 选题的意义和目的随着现代通信系统的飞速发展,计算机仿真已经成为分析和设计通信系统的主要工具,在通信系统的研发和教学中具有越来越重要的意义。

计算机仿真是衡量系统性能的工具,它通过构建模型运行结果来分析实物系统的性能从而为新系统的建立或原系统的改造提供可靠的参考。

通过仿真,可以降低新系统失败的可能性,消除系统中潜在的瓶颈,优化系统的整体性能。

因此,仿真是通信系统研究和工程建设中不可缺少的环节。

仿真也称模拟,在本质上,系统的计算机仿真就是根据实际的物理系统的运行原理建立相应的数学描述并进行计算机数值求解。

根据实际的目标问题提出相应的数学描述,通常可以表达为一系列数学方程以及一系列边界条件。

把系统的数学描述称为系统的仿真模型。

用计算机语言重新表达的数学模型称为系统的计算机仿真模型。

对用户而言,使用仿真软件的平台不同,所建立的计算机仿真模型形式也不同,可以是字符形式的一系列程序代码,也可以是图形化的一些列一组信号流程图、系统方框图或者状态转移图。

在当代社会中,信息的交换日益频繁,随着通信技术和计算机技术的发展及它们的密切结合,通信能克服对空间和时间的限制,大量的、远距离的信息传递和存取已成为可能。

展望未来,通信技术正在向数字化、智能化、综合化、宽带化、个人化方向迅速发展,各种新的电信业务也应运而生,正沿着信息服务多种领域广泛延伸。

Simulink是MATLAB最重要的组件之一,它提供一个动态系统建模、仿真和综合分析的集成环境。

在该环境中,无需大量书写程序,而只需要通过简单直观的鼠标操作,就可构造出复杂的系统。

Simulink具有适应面广、结构和流程清晰及仿真精细、贴近实际、效率高、灵活等优点,并基于以上优点Simulink已被广泛应用于控制理论和数字信号处理的复杂仿真和设计。

同时有大量的第三方软件和硬件可应用于或被要求应用于Simulink。

从理论上对通信系统进行深入细致的研究是非常必要的,本文对通信系统中的一些重要环节,如数字信号的调制解调,模拟信号的数字化传输等有着深入的研究学习。

本文在深刻理解通信系统理论的基础上,利用MATLAB提供的通信工具箱和信号处理工具箱中的模块,对通信系统中的典型信号进行了模型构建、系统设计、仿真演示、结果显示。

通过系统的仿真与分析可以看出Simulink在系统建模和仿真中的巨大优势,是学习、研究和设计通信系统强有力的工具。

1.2 国内外研究现状在国外通信技术的发展中,通信系统的仿真技术是一个技术重点。

着重关注模拟通信系统中的调制解调系统的基本原理以及抗噪声性能,并在MATLAB软件平台上仿真实现几种常见的调制方式。

最常用最重要的模拟调制方式是用正弦波作为载波的幅度调制和角度调制。

利用MATLAB对模拟调制系统进行仿真,将结合MATALB模块和Simulink工具箱的实现,并对仿真结果进行分析,从而更深入地掌握模拟调制系统的相关知识。

通信系统的一般模型实现信息传递所需的一切技术设备和传输媒质的总和称为通信系统。

以基本的点对点通信为例,通信系统的组成(通常也称为一般模型)。

利用系统仿真可以迅速构建一个通信系统模型,为通信和信号处理系统的设计和分析提供一个便捷,高效且精准的评估平台。

可以将软件模型和硬件原型输出的数据以及从真实系统的信号相互结合起来,从而使设计过程和评估过程统一起来,协同工作,使得设计中的错误得以及时的修正,最终使得设计结果与实际系统的运行环境相吻合,保证后期产品化过程的顺利进行。

在我国,现代社会发展要求通信系统功能越来越强,性能越来越高,构成越来越复杂;另一方面,要求通信系统技术研究和产品开发缩短周期,降低成本,提高水平。

如此要求只有通过使用强大的计算机辅助分析设计技术和工具才能实现。

利用系统建模和软件仿真技术,几乎可以对所有的设计细节进行分层次的建模和评估,而且模型无需针对解析分析简化,因此评价结果更加精准,更接近实际的运行情况。

,随着超大规模集成电路工艺的成熟以及计算机和数字信号处理技术的充分发展,数字通信发展迅速,大多数的模拟通信系统已被数字通信系统所取代。

尽管在未来的一段时间内数字通信系统还不能完全取代模拟通信系统那个,但通信朝着数字化方向发展是不会改变的,这是有数字通信和模拟通信自身的特点所决定的。

从宏观看,世界通信方式,仍以电话为主,在电话通信中,则以程控交换和移动电话发展最快。

目前模拟通信系统还在使用,但由于人们对各种通信业务的需求迅速增加,数字通信正向着小型化、智能化、高速大容量的方向迅速发展,最终必将取代模拟通信。

从中我们可以看出通信在我们生活中的重要,它给我们带来了各种各样的消息,如果有一天它消失了,我不敢想象世界会变成怎样。

3.现代通信系统的介绍3.1 通信系统的一般模型通信就是克服距离上的障碍,从一地向另一地传递和交换消息。

消息是信息源所产生的,是信息的物理表现,例如,语音、文字、数据、图形和图象等都是消息(Message)。

消息有模拟消息(如语音、图象等)以及数字消息(如数据、文字等)之分。

所有消息必须在转换成电信号(通常简称为信号)后才能在通信系统中传输。

所以,信号(Signal)是传输消息的手段,信号是消息的物质载体。

通信的目的是传递消息,但对受信者有用的是消息中包含的有效内容,也即信息(Information) 。

消息是具体的、表面的,而信息是抽象的、本质的,且消息中包含的信息的多少可以用信息量来度量。

通信系统就是传递信息所需要的一切技术设备和传输媒质的总和,包括信息源、发送设备、信道、接收设备和信宿(受信者) ,它的一般模型如图3-1。

图 3-1 通信系统一般模型3.2 模拟通信系统模型和数字通信系统模型3.2.1 模拟通信系统模型在模拟通信系统中,信源(信息源,也称发终端)的作用是把待传输的消息转换成原始电信号,如电话系统中电话机可看成是信源。

信源输出的信号称为基带信号。

所谓基带信号是指没有经过调制(进行频谱搬移和变换)的原始电信号,其特点是信号频谱从零频附近开始,具有低通形式。

根据原始电信号的特征,基带信号可分为数字基带信号和模拟基带信号,相应地,信源也分为数字信源和模拟信源。

发送设备的基本功能是将信源和信道匹配起来,即将信源产生的原始电信号(基带信号)变换成适合在信道中传输的信号。

变换方式是多种多样的,在需要频谱搬移的场合,调制是最常见的变换方式;对传输数字信号来说,发送设备又常常包含信源编码和信道编码等。

信道是指信号传输的通道,可以是有线的,也可以是无线的,甚至还可以包含某些设备。

图中的噪声源,是信道中的所有噪声以及分散在通信系统中其它各处噪声的集合。

在接收端,接收设备的功能与发送设备相反,即进行解调、译码、解码等。

它的任务是从带有干扰的接收信号中恢复出相应的原始电信号来。

信宿(也称受信者或收终端)是将复原的原始电信号转换成相应的消息,如电话机将对方传来的电信号还原成了声音。

如图3-2所示:图 3-2 模拟通信系统一般模型3.2.2 数字通信系统模型在数字通信系统中,信源,信道,调制器,解调器,收信者和模拟的一样,加密器,编码器看名字就能猜出功能了吧,需要说明的是,图中调制器 / 解调器、加密器 / 解密器、编码器 / 译码器等环节,在具体通信系统中是否全部采用,这要取决于具体设计条件和要求。

但在一个系统中,如果发端有调制 / 加密 / 编码,则收端必须有解调 / 解密 / 译码。

通常把有调制器 / 解调器的数字通信系统称为数字频带传输通信系统。

数字基带传输通信系统与频带传输系统相对应,我们把没有调制器 / 解调器的数字通信系统称为数字基带传输通信系统,如图所示。

图中基带信号形成器可能包括编码器、加密器以及波形变换等,接收滤波器亦可能包括译码器、解密器等。

模拟信号数字化传输通信系统上面论述的数字通信系统中,信源输出的信号均为数字基带信号,实际上,在日常生活中大部分信号(如语音信号)为连续变化的模拟信号。

那么要实现模拟信号在数字系统中的传输,则必须在发端将模拟信号数字化,即进行 A/D 转换;在接收端需进行相反的转换,即 D/A 转换。

实现模拟信号数字化传输的系统如图3-3所示。

图 3-3 数字通信系统一般模型图 3-4 数字通信系统仿真模型3.3 模拟通信和数字通信的区别和优缺点根据信号方式的不同,通信可分为模拟通信和数字通信。

什么是模拟通信呢?比如在电话通信中,用户线上传送的电信号是随着用户声音大小的变化而变化的。

这个变化的电信号无论在时间上或是在幅度上都是连续的,这种信号称为模拟信号。
