PLC立体车库课程设计----升降横移式立体车库
立体车库PLC控制毕业设计--PLC在简易立体车库的应用
大专毕业论文（设计）论文题目：PLC在简易立体车库的应用系部：机电工程系专业：机电一体化姓名：班级：学号：摘要立体车库是专门实现各种车辆的自动停放及科学寄存的仓储设施。
随着城市汽车保有量的不断增加，停车难问题己经成为大中型城市的一个普遍现象。
机械式立体车库可充分利用上地资源，发挥空间优势，最大限度地停放车辆，成为解决城市静态交通问题的重要途径。
本课题以较为典型的升降横移式立体车库为研究对象，综合考虑立体车库制造成本和运行效率的双重因素。
本文在对国内外车库现状及发展趋势做了充分调研的基础上，选择三层三列式车库结构为研究模型。
升降横移式立体车库就其组成部分而言，可分为三大部分：车库结构部分、传动机构部分和控制系统部分。
本文简单介绍了车库的主体结构和特点，对车库的控制系统也作了简单的说明，依据升降横移式立体车库的运行原理，运用力学理论对升降横移式立体车库的结构进行了全面的力学分析，包括升降横移式立体车库的框架结构的强度、横移传动系统中轴的强度和升降传动系统中轴的强度等。
在对升降横移式立体车库控制系统的设计中，采用了先进的PLC控制，运用欧姆龙公司的编程软件编制了升降横移式立体车库控制系统的程序，并经调试、运行，证明采用可编程序控制器(PLC)作为控制系统简单易行。
其稳定、可靠、快速、性价比高的特点使得控制系统非常完美。
为了使停车设备满足使用要求，根据国家关于机械式停车设备通用安全要求的标准、升降横移式立体车库的实际，在升降横移式立体车库中使用了一些必要的安全技术，这样保证了车辆的绝对安全，使得整个车库可以安全平稳的运行。
关键词：立体车库，控制系统，可编程序控目录第一章绪论 (4)1.1 课题的背景和意义 (4)1.2 课题的关键技术及其国内外研究发展现状 (6)1.2.1 国外研究现状 (6)1.2.2 国内研究现状 (7)第二章升降横移式立体车库机械部分设计 (8)2.1 升降横移式立体车库的基本结构 (8)2.1.1 升降横移式立体车库简介 (8)第三章立体车库电气控制系统设计 (11)3.1升降横移式立体车库的基本结构 (11)3.2定位控制系统结构设计 (15)3.2.1定位控制系统的组成 (15)3.2.2立体车库控制系统的原理 (15)第四章升降横移式立体车库系统软件方面的设计 (17)4.1可编程控制器的选择 (17)4.1.1 PLC的概述......................................... 错误！未定义书签。

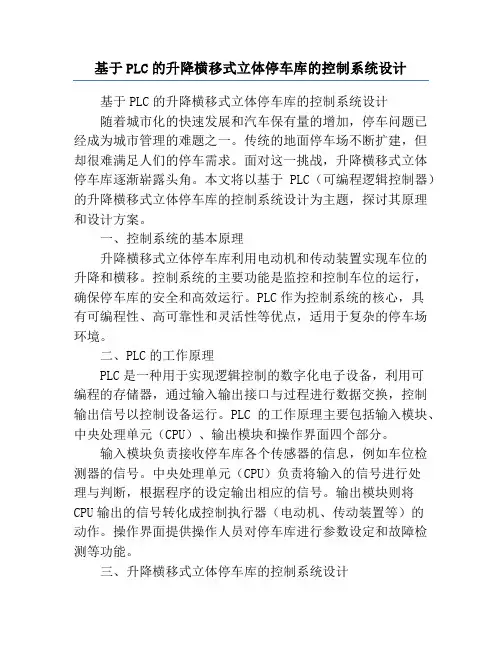

基于PLC的升降横移式立体停车库的控制系统设计
基于PLC的升降横移式立体停车库的控制系统设计基于PLC的升降横移式立体停车库的控制系统设计随着城市化的快速发展和汽车保有量的增加，停车问题已经成为城市管理的难题之一。
传统的地面停车场不断扩建，但却很难满足人们的停车需求。
面对这一挑战，升降横移式立体停车库逐渐崭露头角。
本文将以基于PLC（可编程逻辑控制器）的升降横移式立体停车库的控制系统设计为主题，探讨其原理和设计方案。
一、控制系统的基本原理升降横移式立体停车库利用电动机和传动装置实现车位的升降和横移。
控制系统的主要功能是监控和控制车位的运行，确保停车库的安全和高效运行。
PLC作为控制系统的核心，具有可编程性、高可靠性和灵活性等优点，适用于复杂的停车场环境。
二、PLC的工作原理PLC是一种用于实现逻辑控制的数字化电子设备，利用可编程的存储器，通过输入输出接口与过程进行数据交换，控制输出信号以控制设备运行。
PLC的工作原理主要包括输入模块、中央处理单元（CPU）、输出模块和操作界面四个部分。
输入模块负责接收停车库各个传感器的信息，例如车位检测器的信号。
中央处理单元（CPU）负责将输入的信号进行处理与判断，根据程序的设定输出相应的信号。
输出模块则将CPU输出的信号转化成控制执行器（电动机、传动装置等）的动作。
操作界面提供操作人员对停车库进行参数设定和故障检测等功能。
三、升降横移式立体停车库的控制系统设计1. 系统架构设计设计的第一步是确定系统的架构。
升降横移式立体停车库的控制系统一般可以分为三个层次：硬件层、软件层和界面层。
硬件层包括输入输出设备、传感器和执行器等；软件层负责控制逻辑和运行程序的编写；界面层主要用于操作和监控停车库的运行状态。
2. 硬件设计在硬件设计上，需要根据停车库的具体情况选用适当的传感器和执行器。
例如，选择合适的车位检测器，如红外线传感器或超声波传感器，来实时监控车位的占用情况。
选用适当的电动机和传动装置来实现车位的升降和横移。
基于PLC控制的升降横移式立体车库的研制与实现
基于PLC控制的升降横移式立体车库的研制与实现基于PLC控制的升降横移式立体车库的研制与实现概述：随着城市化进程的加快和人口增加，车辆数量不断攀升，停车难问题成为城市交通中的一大痛点。
传统的地下停车场和露天停车场已经不能满足人们对停车场的需求，因此，升降横移式立体车库应运而生。
本文主要介绍了一种基于PLC控制的升降横移式立体车库的研制与实现。
一、系统原理及设计1.1 系统原理升降横移式立体车库是一种集停车、存储和提取车辆的智能化设备。
该车库由电动升降系统和横移系统组成，通过PLC控制实现车辆的垂直升降和水平横移，从而实现多层停车位的分层使用。
1.2 设计要点在设计过程中，需要考虑以下要点：- 车辆安全：确保车辆在升降和横移过程中不会受到任何损坏。
- 系统可靠性：保证系统运行稳定可靠，降低故障发生的概率。
- 运行效率：提高车辆的存取速度，减少停车耗时。
二、系统硬件部分2.1 垂直升降系统垂直升降系统主要由电动机、减速器、传动链条和升降平台组成。
PLC控制电动机的启动、停止和转向，通过传动链条将电动机的旋转运动转化为升降平台的上升或下降运动。
2.2 横移系统横移系统由电动机、减速器和横移平台组成。
通过PLC控制电动机的启动、停止和转向，实现横移平台的左右移动，以便于车辆的存取。
2.3 传感器与控制器为保证升降横移过程中车辆的安全，系统中安装了多个传感器。
通过传感器检测车辆、障碍物和平台位置的信息，并传送给PLC控制器，以便控制器根据实时数据调整电动机的运行状态。
三、系统软件部分3.1 PLC控制器程序PLC控制器作为系统的核心，负责接收传感器信号、控制电动机运行以及监控整个系统的状态。
通过编写PLC控制器程序，实现升降和横移步骤的协调。
3.2 人机交互界面为了方便车主操作，系统采用了触摸屏人机交互界面。
通过触摸屏，车主可以选择停车或取车，以及选择对应的停车位或取车位，同时还可以查看当前车库的停车情况。
升降横移式立体车库控制系统毕业设计
升降横移式立体车库控制系统设计摘要自动化立体车库是集自动化技术、机器人技术、计算机技术为一体的智能化、立体化的物流储运系统，能够自动而可靠的完成车辆的存储以及相关信息的管理。
对该系统的开发与研究，可以解决我国停车难的问题，具有非常大的理论意义和使用价值。
本文概述了我国停车场的现状，提出了在市区建设立体车库的必要性。
在程序设计之前，首先进行了方案的论证与设计。
设计选用了两层三列五个车位的升降横移式立体车库作为模型，完成了控制系统的硬件设计。
在本部分中选择了电动机，对检测和安全装置进行介绍。
车库的控制系统可以用单片机控制、PLC控制、继电器控制。
通过认真仔细的论证，本设计的控制系统最终选用了三菱FX-2N型号的PLC控制。
用PLC（可编程序控制器）设计地下升降横移式立体车库的控制系统。
最后对控制系统的软件进行了设计。
分析了系统的控制流程，画了程序流程图、PLC接线图。
并用GX Developer软件做了PLC控制的梯形图和语句表，完成了立体车库控制系统的设计。
关键词：升降横移式立体车库，可编程控制器（PLC），控制系统Lifting and transferring type parking control system designAbstract:Automated three-dimensional garage is automation technology, robotics, computer technology is one of the intelligent, the logistics of the three-dimensional storage system that can automatically and reliable vehicle storage and information management. Of the system development and research, you can solve the difficult problem of China's parking, with a very large theoretical significance and value in use.This article provides an overview of the status of our parking lot, put forward the necessity of the construction of three-dimensional garage in the urban areas. Before programming, the first demonstration and design of the program. The design uses two layers of three of five parking spaces for lifting and transferring type parking as a model, the control system hardware design. In this section, select the motor, detection and safety devices are described. Garage with MCU control system can control, PLC control, relay control. Carefully argument, the designed control system is the final selection of the MitsubishiFX-2N PLC control. Design underground lifting and transferring type parking control system with PLC (programmable logic controller). Finally, the control system software design. Analysis of the control flow of the system, draw the program flowchart, PLC wiring diagram. With the GX Developer software and the PLC control ladder diagram and statement table, and completed a three-dimensional garage control system design.Keywords: lifting and transferring type parking equipment, programmable logic controller (PLC), control system目录1 引言 (1)1.1 课题背景 (1)1.1.1 什么是立体式车库 (1)1.1.2 研究立体车库的目的意义 (1)1.2 国内外立体车库研究现状 (4)1.2.1国外立体车库的研究现状 (4)1.2.2 国内立体车库的研究现状 (4)1.3 设计任务与技术要求 (4)1.3.1 设计任务 (4)1.3.2 拟研究解决的问题 (5)1.3.3 拟采用的设计路线 (5)2 升降横移式立体车库方案的论证与设计 (6)2.1 立体车库系统控制要求 (6)2.2 立体车库的控制系统方案比较与选择 (6)2.2.1 继电器控制 (6)2.2.2 单片机控制 (7)2.2.3 PLC控制 (8)2.2.4 PLC与继电器控制比较 (13)2.2.5 PLC与单片机比较 (13)2.2.6 控制系统选择 (14)2.3 升降横移式立体车库的存取车原理、操作流程及方框图的设计 (14)2.3.1 存取车原理 (14)2.3.2 存取车操作流程 (15)2.2.3 方框图的设计 (15)3 升降横移式立体车库控制系统硬件设计 (16)3.1 控制系统功能概述 (16)3.2 电动机的选择 (16)3.3 可编程控制器的选择 (18)3.3.1 可编程控制器概述 (18)3.3.2 可编程控制器的分类 (18)3.3.3 PLC可编程控制器的性能指标与选型 (19)3.3.4 所选三菱FX-2N型PLC的特点 (21)3.4 安全与检测系统设计 (22)3.4.1 车位认址信号 (22)3.4.2 车位停车信号 (23)3.4.3 车位正确停车信号 (23)3.4.4 人员误入报警 (24)3.4.5 火灾报警信号 (24)3.4.6 安全装置的设计 (24)4 升降横移式立体车库控制系统软件的实现 (25)4.1 程序流程图 (25)4.2 程序设计的整体思想 (25)4.3 程序 (28)4.4 PLC的接线图 (28)5 结论 (29)附录一程序指令语句 (30)附录二程序梯形图 (39)参考文献 (45)致谢 (46)1 引言1.1 课题背景1.1.1 什么是立体式车库现在所知的最早的立体车库建于1918年，位于美国伊利诺斯州芝加哥市华盛顿西大街215号的一家宾馆(Hotel La Salle)的停车库，设计师是Holabird 和 Roche。
基于PLC的升降横移式立体车库设计
2014届毕业生毕业论文（设计）题目：基于PLC的升降横移式立体车库设计院(系)别信息科学与电气工程学院专业电气工程及其自动化班级学号姓名指导教师二○一四年六月原创声明本人XXX郑重声明：所呈交的论文“基于PLC的升降横移式立体车库设计”，是本人在导师XXX老师的指导下开展研究工作所取得的成果。
除文中特别加以标注和致谢的地方外，论文中不包含任何其他个人或集体已经发表或撰写过的研究成果，对本文的研究做出重要贡献的个人和集体均已在文中以明确方式标明，本人完全意识到本声明的法律后果，尊重知识产权，并愿为此承担一切法律责任。
论文作者(签字)：日期： 2014年 6月 8日摘要随着时代的变化，科学技术的快速发展，城市人口的不断增加，人多地少的问题也日益凸出。
近年来随着我国经济飞速增长，人们的生活水平不断提高，汽车拥有率也迅速上升，以往那种单平面的停车场或者停车坪已经不能够满足人们的需求。
停车位多、占用空间少、操作简单、安全可靠也成为人们对新时代车库的要求，而立体车库的出现则正好满足了人们的需求，消除了车多地少、有车没处停的局面。
目前常见的机械式立体停车库有升降横移式、垂直循环式、多层循环式、水平循环式、平面移动式、巷道堆垛式、垂直升降类和简易升降式8种，其中升降横移类以其结构简单、操作方便、安全可靠、造价低等优点，在国内车库市场占有较大的市场份额。
由于可编程控制器(PLC)集微机技术、自动化技术、通讯技术为一体，可靠性强、性价比高、设计紧凑、扩展性好、操作方便，因此经常在自动停车系统中作为电控核心。
本文主要通过对升降横移式立体车库设计原理的研究，探讨了应用可程序设计控制器PLC 在升降横移式立体车库中的应用。
关键字：立体车库，升降横移式，PLCAbstractAlong with the change of the times, the rapid development of science and technology, increasing urban population, people much less problem is also a growing bulge. In recent years, as China's rapid economic growth, people's standard of living continues to improve, rapid rise in car ownership, instead of doing the single plane or parked in the parking lot at no longer being able to meet people's needs. Parking space, take up little space, easy operation, safety and reliability requirements of the new era the garage, garage appeared to cater to the demand, eliminating the car much less, the car did not stop.Mechanical stereo garage currently common lifting and transferring, vertical circulating style, multilayer circulating style, level loop, plane type, stacking type, vertical lift and easy lift roadway type 8, lifting and transferring of classes to their simple structure, easy to operate, safe and reliable, low cost advantages in the domestic garage market account for a large share of the market. Because of the programmable logic controller (PLC) set of computer technology, automation technology, communications technology as a whole, high reliability, high performance, compact design, scalability, ease of operation, often in electronic-controlled automatic parking system as the core. This article mainly by lifting and transferring cubic garage design principle study explored the application of programming controller PLC application in lifting and transferring cubic garage.Keywords: Parking, Lifting and transferring, PLC前言 (1)1 绪论 (2)1.1立体车库的国内外发展现状 (2)1.2设计车库的选型 (3)2 升降横移式立体车库 (4)2.1升降横移式立体车库的主要组成部分 (4)2.2升降横移式立体车库车位结构 (4)2.3升降横移式立体车库的工作原理和运行图示 (4)3 升降横移式立体车库的硬件系统设计 (6)3.1 控制原理说明 (6)3.2 控制系统的PLC单元的选择 (6)3.2.1 各型PLC简介 (6)3.2.2 PLC型号的选择 (7)3.3 传感元件的选择 (7)3.4 行程开关 (8)3.5 驱动元件以及减速器选择 (9)4 升降横移式立体车库的控制系统设计 (10)4.1 基本控制原理说明 (10)4.2 升降横移式立体车库的控制任务 (10)4.3 控制程序流程图 (11)4.4 PLC的I/O端口资源配置 (13)4.5 升降横移式立体车库控制程序 (15)总结 (22)致谢 (23)参考文献 (24)附录I/O控制原理图 (25)机械式立体车库就是以立体化的方式用机械来存取、停放车辆的整个停车设施，即用机械设备将汽车存放到立体化的停车位或从停车位元取出的方式。
基于PLC控制的升降横移式立体车库系统设计
存取 工作原理 、 安全保护 、 电气控制及程序控制等方面进行设计 。为城 市突出的“ 停 车难 ” 问题提供 了一种解决方案 。
［ 关键 词 】 立体 车库 ； 升降横移 ； 车 辆存 取 ； Ｐ Ｌ Ｃ控 制
【 中图分类号】 Ｕ ４ ９ １ ． ７ １
【 文献标识码】 Ａ
文章编号： １ ６ ７ １ — ０ ０ ３ ７ （ ２ ０ １ ４ ） ０ ９ — ７ ２ — ３
和计算机 等多个方 面。其中升降横移式 的立体停 车库结构框架
不高 ， 在垂直平 面内车位布置较 紧凑 ， 出入 口布置灵活 ， 在楼 字 地下 室或住宅小 区空地 布置方便 ， 相对成本较低 ， 进 出一辆车不 必牵 动全 库车辆 ， 并可 以并列 、 串列组 成组合式 车库 ， 形式多样 ，
Ｋ Ｍ９ 一 Ｋ Ｍｌ ３ 的主触点 控制的是横移 电机 Ｍ７ 一 Ｍ１ １ 的接通和
断开 ， 如图 ４ 所示 。
紧急停止
相 序 及 热保 护 上层上 、 下 止 限
ＸＯ
Ｘ１ Ｘ２
１ ０ １ 横移限
１ ０ ２ 横 移 限 １ ０ ３ 横 移 限
Ｘｌ ２
Ｘ１ ３ Ｘ１ ４
把汽车开进或开出车库。
现以３ ｘ ３ 立体车库为例说 明其工作原理 。车库车位示意 图
如图１ 所示 。
图 ２ 主 电 源控 制
图 １ 车 位 示 意 图
它 的结 构特点是 ： 一层 只能平移 ， 二层 既可平移又 能升降 ，
三层 只能升 降 ， 一层 二层各有 一个空位 。当一层车位进 车辆 时， 不需移 动其他托 盘就可直接进 行车辆进 出 ， 当二 、 三层 车位
器， 立体车库的运行 包括 升降 、 横移 ， 升降是 一对相反 的动作 ， 左
升降横移式立体车库PLC控制系统设计
类别毕业设计题目升降横移式立体车库PLC控制系统设计系名称电气工程系专业及班级学生姓名学号指导教师摘要本文选用了社会需求大，最常见的一种立体车库——升降横移式立体停车库。
介绍和分析了升降横移式立体停车库的结构和传动系统。
本文介绍了立体车库的现状，前景和各种型式立体停车库的特点，介绍了升降横移式立体停车库的工作原理和优点并对升降横移式立体停车库的各个组成部分作了介绍,其中对升降横移式立体停车库的结构进行了全面的力学分析，包括升降横移式立体停车库的钢架结构的强度、升降传动系统中轴的强度和链条的强度等。
本文还对升降横移式立体停车库的升降传动系统进行了详细的设计和计算.运用合理的方法实现了对车库升降和平移传动同时还对升降横移式立体停车库的整体框架和局部进行了结构优化，使整体框架的强度提高了，重量减轻。
最后对车库的控制部分作了简单的分析和介绍，并制了电气原理图和PLC接线图。
另外还在升降横移式立体停车库中使用了一些必要的安全技术，更好的保证了驾驶员和车辆的安全，使得整个车库安全平稳的运行。
关键词：机械式立体停车库，升降横移，结构，传动系统，优化，安全目录第一章前言........................................ 错误！未定义书签。
1.1立体车库概述................................ 错误！未定义书签。
1.1.1概述.............................................. - 1 -1.1.2立体车库的分类.................................... - 1 -1.2立体车的国内外发展情况.................................. - 1 -第二章升降横移式立体车库控制方式 .................. 错误！未定义书签。
2.1升降横移式立体车库的控制形式............................ - 3 -2.2 升降横移式立体车库的特点 ............................... - 3 -2.3 选择设计的立体车库..................................... - 3 -第三章升降横移式立体车库...................................... - 5 -3.1 升降横移式立体车库的主要组成部分 ....................... - 5 -3.2 升降横移式立体车库车位结构 ............................. - 5 -3.3 升降横移式立体车库的结构及运行规图 ..................... - 5 -第四章升降横移式立体停车库的硬件系统 .......................... - 6 -4.1控制系统控制核心单元的选择.............................. - 6 -4.2 传感器的选择........................................... - 6 -4.3 行程开关............................................... - 7 -4.4 驱动元件............................................... - 8 -第五章升降横移式立体停车库的控制系统 .......................... - 8 -5.1软件所要完成的控制任务.................................. - 8 -5.1.1升降横移式立体停车库控制系统的控制任务............ - 8 -5.1.2升降横移式立体停车库控制系统的基本要求............ - 9 -5.2控制程序流程图......................................... - 10 -5.3 PLC的I/O口资源配置................................... - 11 -5.4 升降横移类立体车库的梯形图 ............................ - 15 -总结.......................................................... - 23 -致谢.......................................................... - 25 -第六章参考文献............................................... - 26 -附录A I/O控制原理图..................................... - 27 -附录B 立体车库运行梯形图及说明............................ - 28 -第1章前言1.1.1概述机械式立体车库就是以立体化的方式用机构来存取、停放车辆的整个停车设施，即用机械设备将汽车存放到立体化的停车位或从停车位元取出的方式。
基于PLC的升降横移式立体停车库的控制系统设计
摘要立体车库是专门实现各种车辆的自动停放及科学寄存的仓储设施。
随着城市汽车保有量的不断增加，停车难问题己经成为大中型城市的一个普遍现象。
机械式立体车库可充分利用上地资源，发挥空间优势，最大限度地停放车辆，成为解决城市静态交通问题的重要途径。
本课题以较为典型的升降横移式立体车库为研究对象，综合考虑立体车库制造成本和运行效率的双重因素。
本文在对国内外车库现状及发展趋势做了充分调研的基础上，选择三层三列式车库结构为研究模型。
升降横移式立体车库就其组成部分而言，可分为三大部分:车库结构部分、传动机构部分和控制系统部分。
本文简单介绍了车库的主体结构和特点，对车库的控制系统也作了简单的说明，依据升降横移式立体车库的运行原理，运用力学理论对升降横移式立体车库的结构进行了全面的力学分析，包括升降横移式立体车库的框架结构的强度、横移传动系统中轴的强度和升降传动系统中轴的强度等.在对升降横移式立体车库控制系统的设计中，采用了先进的PLC控制,运用欧姆龙公司的编程软件编制了升降横移式立体车库控制系统的程序，并经调试、运行，证明采用可编程序控制器（PLC)作为控制系统简单易行。
其稳定、可靠、快速、性价比高的特点使得控制系统非常完美。
为了使停车设备满足使用要求，根据国家关于机械式停车设备通用安全要求的标准、升降横移式立体车库的实际，在升降横移式立体车库中使用了一些必要的安全技术，这样保证了车辆的绝对安全，使得整个车库可以安全平稳的运行.AbstractStereo garage is the storage which is used for automatic parking and scientific storage of kinds of automobile. As the quantity of urban automobile has increased continuously in nowadays, the hard—to—Park Problem has become a common phenomenon。
基于PLC控制的升降横移式立体停车库设计(1)
毕业论文开题报告摘要立体车库是专门实现各种车辆的自动停放及科学寄存的仓储设施。
随着城市汽车保有量的不断增加，停车难问题己经成为大中型城市的一个普遍现象。
机械式立体车库可充分利用上地资源，发挥空间优势，最大限度地停放车辆，成为解决城市静态交通问题的重要途径。
本课题以较为典型的升降横移式立体车库为研究对象，综合考虑立体车库制造成本和运行效率的双重因素。
本文在对国内外车库现状及发展趋势做了充分调研的基础上，选择三层三列式车库结构为研究模型。
升降横移式立体车库就其组成部分而言，可分为三大部分：车库结构部分、传动机构部分和控制系统部分。
本文简单介绍了车库的主体结构和特点，对车库的控制系统也作了简单的说明，依据升降横移式立体车库的运行原理，运用力学理论对升降横移式立体车库的结构进行了全面的力学分析，包括升降横移式立体车库的框架结构的强度、横移传动系统中轴的强度和升降传动系统中轴的强度等。
在对升降横移式立体车库控制系统的设计中，采用了先进的PLC控制，运用欧姆龙公司的编程软件编制了升降横移式立体车库控制系统的程序，并经调试、运行，证明采用可编程序控制器(PLC)作为控制系统简单易行。
其稳定、可靠、快速、性价比高的特点使得控制系统非常完美。
为了使停车设备满足使用要求，根据国家关于机械式停车设备通用安全要求的标准、升降横移式立体车库的实际，在升降横移式立体车库中使用了一些必要的安全技术，这样保证了车辆的绝对安全，使得整个车库可以安全平稳的运行。
关键词：立体车库，控制系统，可编程序控制器，钢结构。
AbstractStereo garage is the storage which is used for automatic parking and scientific storage of kinds of automobile. As the quantity of urban automobile has increased continuously in nowadays, the hard-to-Park Problem has become a common phenomenon. Mechanical stereo garage can use land resource sufficiently and bring space advantage into play, and maximize the number of parking cars. It has become an important way for static traffic problem of cities. The issue studies the type mechanical parking system which named up-down and translation stereo garage, and regards of the two factors of cost of manufacture and operational efficiency synthetically.On the basis of investigation on current situation and developing trend of garage in domestic and abroad, we choose three-layer and three-formulistic garage structure as the research model. According to the form of the dragging-forms of multi player up-down and translation ear-base, it is made of three parts: part of ear-base structure、part of driving-framework and part of control system. The paper simply introduces main structure and characteristics of garage and also gives a short introduction to its control system. The finite element reliability checking of steel structure of garage is utilized according to the operation principle of up-down and translation stereo garage, the mechanics was used to comprehensively analyze the up-down and translation stereo garage. Including intension of the framework structure and axes, etc. The paper adopted PLC as control system in designing the up-down and translation stereo garage, PLC software of OMRON company was used to weave the program of control system, through debugging running. The result proved that adopted PLC as control system is simple and easy to realize. The characteristic of stabilization, credibility, speediness and high capability made the control system very perfection. In order to satisfy using demand in design stereo garage, according to criterion of mechanical parking systems-general safety requirement and the facts of the up-down and translation stereo garage the Paper introduced some safety technique which was used in the up-down and translation stereo garage. This can ensure absolute safety for Car and make the whole stereo garage safety and running smooth.Keywords：Stereo garage, Control system, PLC, Steel structure .目录摘要 (i)Abstract (v)第1 章绪论 (1)1.1 课题的背景和意义 (1)1.2 课题的关键技术及其国内外研究发展现状 (3)1.2.1 国外研究现状 (3)1.2.2 国内研究现状 (5)1.3 本文的主要工作目标和工作内容 (6)第 2 章升降横式立体车库机械部分设计 (8)2.1 升降横移式立体车库的基本结构 (8)2.1.1 升降横移式立体车库简介.................................................................................. 错误!未定义书签。
PLC立体车库课程设计----升降横移式立体车库
PLC设计与调试课程名称电气控制与PLC应用技术设计题目升降横移式立体车库课程设计考核和成绩评定办法1．课程设计的考核由指导教师根据设计表现、设计报告、设计成果、答辩等几个方面，给出各项权重，综合评定。
该设计考核教研室主任审核，主管院长审批备案。
2．成绩评定采用五级分制，即优、良、中、及格、不及格。
3．参加本次设计时间不足三分之二或旷课四天以上者，不得参加本次考核，按不及格处理。
4．课程设计结束一周内，指导教师提交成绩和设计总结。
5．设计过程考核和成绩在教师手册中有记载。
课程设计报告内容课程设计报告内容、格式各专业根据专业不同统一规范，经教研室主任审核、主管院长审批备案。
注：1. 课程设计任务书和指导书在课程设计前发给学生，设计任务书放置在设计报告封面后和正文目录前。
2. 为了节省纸张，保护环境，便于保管实习报告，统一采用A4纸，实习报告建议双面打印（正文采用宋体五号字）或手写。
2009/2010学年第二学期PLC应用技术课程设计任务书指导教师：蔡长青冯雷班级：自动化0841、2班地点：实训中心512 课程设计题目：基于PLC的立体车库控制系统一、课程设计目的本课程设计的目的在于培养学生运用已学的PLC控制技术的基础知识和基本理论，加以综合运用，进行PLC控制系统设计的初等训练，掌握运用PLC进行系统控制设计的原则、设计内容和设计步骤，为从事PLC相关的毕业设计或今后的工作需要打下良好的基础。
二、课程设计内容（包括技术指标）1、立体车库的工作原理升降横移式立体车库是指利用载车板的升降或横向平移存取停放车辆的机械式停车设备。
升降横移式立体车库每个车位均有载车板，所需存取车辆的载车板通过升、降、横移运动到达地面层，驾驶员进入车库，存取车辆，完成存取过程。
停泊在这类车库地面的车只作横移，不必升降，上层车位或下层车位需通过中间层横移出空位，将载车板升或降到地面层，驾驶员才可进入车库内将汽车开进或开出车库。
基于三菱PLC控制的升降横移式立体车库设计
摘要近年来随着我国经济的飞速发展，城市人口日益增多，特别是随着改革开放以来，我国进入了汽车拥有率进入急速上升时期。
Stereo garage is specifically implement check of vehicles automatic parking and scientific storage acilities. With the increasing of urban car ownership, parking problem has become a common phenomenon of large and medium-sized cities. Mechanical stereo garage can make full use of land resources, making full use of the advantages of space and maximize the parked vehicles, become the important way to solve the problem of urban static traffic. This topic was typical to lift move transversely type parking equipment as the research object, considering the three-dimensional garage dual factors of manufacturing cost and operation efficiency.Based on the garage at home and abroad present situation and the development trend on the basis of investigation and choose three layer three column type garage structure as the research model. Lifting and moving type stereo garage in terms of their component parts, can be divided into three parts: the garage structural parts, transmission parts and control system. This article simply introduces the main structure and characteristics of garage, the garage control system also made a simple description, based on three-dimensional garage lifting and moving type, the operation principle of using the theory of three-dimensional garage for lifting and moving structure has carried on the comprehensive analysis, including the lifting of the frame transverse transmission system and elevator drive system of axial strength and so on. In three-dimensional garage for lifting and moving the design of control system, adopt advanced PLC control, by use of mitsubishi's programming software developed lifting and moving type three-dimensional garage control system application, and the debugging and running, prove that using programmable controller (PLC) as control system is simple. Its stable, reliable, rapid, cost-effective features make control according to the state of mechanical parking equipment general safety standards, lift the lateral movement type parking equipment and actual use in the lift move transversely type parking equipment necessary security technology, so that ensures the complete safety of the vehicle, make the whole garage can be safe and smooth operation.Key words: Stereo garage; Control system; The PLC目录1 绪论 (4)1.1 本课题设计的背景 (4)1.2 本题设计的目的及意义 (4)1.3 立体车库在国内外研究发展现状 (5)1.4 本题设计的内容 (6)2 系统方案的设定 (6)2.1 方案论证 (6)2.2 自动化立体车库常见形式 (7)2.3 升降横移式立体库控制系统整体方案 (7)3 立体车库机械部分设计 (8)3.1 立体车库的基本结构 (8)3.1.1 升降横移式立体车库的工作原理 (8)3.1.2 立体车库主要机械构件及其功能 (9)3.2 立体车库中的安全防护装置 (9)4 立体车库控制系统硬件设计 (9)4.1 电气控制系统整体设计 (9)4.2 硬件系统配置 (9)4.2.1 PLC概述 (9)4.2.2 PLC的工作方式 (10)4.3 其他硬件资源配置 (11)5 立体车库控制系统软件设计 (11)5.1 PLC的特点及选型 (11)5.2 PLC的I/O口资源配置 (12)5.3 电气控制系统PLC接线图 (13)5.4 PLC控制程序设计 (15)5.5 控制系统程序梯形图 (16)6 基于组态王的监控界面设计............................... 错误！未定义书签。
本科毕业设计 基于PLC控制的立体车库
本科毕业论文（设计）题目基于PLC控制的立体车库专业机械设计制造及其自动化作者姓名学号单位机械与汽车工程学院指导教师2015年5月教务处编原创性声明本人郑重声明：所提交的学位论文是本人在导师指导下，独立进行研究取得的成果。
除文中已经引用的内容外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含为获得聊城大学或其他教育机构的学位证书而使用过的材料。
对本文的研究作出重要贡献的个人和集体，均在文中以明确的方式表明。
本人承担本声明的相应责任。
学位论文作者签名：日期：指导教师签名:日期：摘要在对国内外车库现状及发展趋势做了充分学习的基础上，选择两层三列式车库结构为研究模型。
在对升降横移式立体车库控制系统的设计中，采用了先进的PLC控制，运用编程软件编制了升降横移式立体车库控制系统的程序，并经调试、运行，证明采用可编程序控制器PLC作为控制系统简单易行。
为了使停车设备满足使用要求，在升降横移式立体车库中使用了一些必要的安全技术，这样保证了车辆的绝对安全，使得整个车库可以安全平稳的运行，根本解决停车难的问题。
关键词：立体车库；控制系统；可编程序控制器；PLCAbstractBased on the full study of the garage to the domestic and foreign status and development trend , choose the two layer and three formulistic garage structure as the research model. In the up-down and translation stereo garage control system design, using the advanced PLC control, Using software to programme the up-down and translation stereo garage control system program, After commissioning, operation, it is proved that the programmable controller PLC as control system is simple and easy. In order to make parking equipment to meet the using requirements, I add some necessary safety technology in the up-down and translation stereo garage. So this can ensure the absolute safety of vehicles and make the whole garage operation safely and stably, and finally solve the problem of parking ultimatey.Key words：Stereo garage control system,；programmable controller； PLC,目录摘要 (I)Abstract ....................................................... I I 目录......................................................... I II 基于plc控制的立体车库...................................... - 1 -1. 绪论..................................................... - 1 -1.1现状背景 ............................................................ - 1 - 1.2国内现状 ............................................................ - 1 -1.3设计内容和思想 ...................................................... - 2 -2.可编程控制器PLC概述...................................... - 2 -2.1 PLC发展历史...................................................................................................................... - 3 -2.2 PLC内部运作方式 ............................................................................................................. - 4 -2.3 硬件结构 ............................................................................................................................. - 5 -2.3.1电源模组 ................................................................................................... - 5 -2.3.2中央处理单元 ........................................................................................... - 5 -2.3.3内存 ........................................................................................................... - 5 -2.3.4输入/输出单元 ......................................................................................... - 5 -2.3.5通讯 ........................................................................................................... - 6 -2.3.6外部设备 ................................................................................................... - 6 -2.4程序设计 ............................................................................................................................. - 7 -2.4.1 指令表 .................................................................................................... - 7 -2.4.2结构式文件编程语言 ............................................................................... - 8 -2.4.3 阶梯图 .................................................................................................... - 8 -2.4.5功能区块图 ............................................................................................... - 9 -2.4.6内部元件 ................................................................................................... - 9 -3. 横移式立体停车库设计..................................... - 9 -3.1立体车库的分类及特点 ...................................................................................................... - 9 -3.2升降横移式立体车库的工作原理 .................................................................................... - 11 -3.3 升降横移式立体车库的结构与功能 ............................................................................... - 13 -3.3.1上载车板及其提升系统 ......................................................................... - 13 -3.3.2下载车板及其横移系统 ......................................................................... - 13 -3.3.3安全装置 ................................................................................................. - 14 -3.3.4控制系统 ................................................................................................. - 14 -3.4.升降横移立体车库控制系统设计 .................................................................................... - 14 -3.4.1立体停车库控制系统的原理 ................................................................. - 14 -3.4.2升降横移立体车库的电器控制系统 ..................................................... - 15 -3.4.3.PLC控制系统设计 ................................................................................. - 17 -3.4.4PLC控制系统程序设计 ........................................................................... - 18 -3.4.5外部电路接线部分设计 ......................................................................... - 22 -4. 调试与仿真.............................................. - 23 -5. 总结................................................... - 27 -参考文献................................................... - 28 -附录..................................................... - 29 -致谢..................................................... - 37 -基于plc控制的立体车库1. 绪论1.1现状背景改革开放以来，我国综合国力不断上升,社会生产力得到了解放并且人民的生活水平不断地提高。
升降横移式立体车库设计
升降横移式立体车库设计本科毕业设计说明书第 1 页，共 19 页第1章引言1.1 研究背景现代化的机械式立体车库是一种多层的空间立体停车库，是解决大部分城市停车难的问题的有效的方法。
机械式立体停车库的类型很多，根据原理和结构的不同，可以分为升降横移式，垂直循环式，平面移动式，垂直升降式，巷道堆垛式，水平循环式等等多种类型。
其中，升降横移式立体停车库占地面积小，规模可以根据场地和需求灵活改变。
1.2 研究目的在掌握PLC的基本指令和功能上，熟悉其在实际生产中的扩展模块的应用，同时熟悉其编程软件的应用，培养自己在实际生活中的综合能力。
同时也尽力于解决当前社会的停车难，车库控制繁乱的现象，不求从根本上解决次问题，只求尽自己的一份小力，希望在此期间发掘自己的缺点，为以后实际工作增长经验。
第2章PLC的概述2.1 PLC的概述早期的可编程控制器称作可编程逻辑控制器(Programmable LogicController PLC )，它主要用来代替继电器实现逻辑控制。
随着技术的发展，这种采用微型计算机技术的工业控制装置的功能已经大大超过了逻辑控制的范围，因此，今天这种装置称作可编程控制器，简称PC。
但是为了避免与个人计算机(Personal Computer)的简称混淆，所以将可编程序控制器简称PLC。
Plc自1966年美国数据设备公司(DEC)研制出现，现行美国，日本，德国的可编程序控制器质量优良，功能强大。
2.2 PLC的基本结构PLC实质是一种专用于工业控制的计算机，其硬件结构基本上与微型计算机相同，基本构成为:本科毕业设计说明书第 2 页，共 19 页 A. 电源PLC的电源在整个系统中起着十分重要的作用。
如果没有一个良好的、可靠的电源系统是无法正常工作的，因此PLC的制造商对电源的设计和制造也十分重视。
一般交流电压波动在+10%(+15%)范围内，可以不采取其它措施而将PLC直接连接到交流电网上去B. 中央处理单元 (CPU)中央处理单元(CPU)是PLC的控制中枢。
基于PLC与组态软件的升降横移式立体车库设计
基于PLC与组态软件的升降横移式立体车库设计Design of up-down and Translation Stereo Garage Based on PLC and Configuration Software摘要本文设计了一个三层七车位升降横移式立体车库的自动控制和监控系统。
它以可编程控制器(PLC)为控制核心，电机为升降横移动力，完成对升降和横移的准确控制，并通过组态软件设计监控系统和PLC之间建立通信，可以实现上位机对现场状况实时采集和远程控制功能。
最终实现一种多通道、多层次的存取车的方式。
通过对升降横移式立体车库的工作原理和控制过程的研究，探讨以西门子S7-200型号PLC控制立体车库的存取车过程的方法，实现3x3立体车库的存取车模型设计和控制系统设计。
监控系统是基于WINDOW平台的组态软件组态王。
通过组态软件建立数据词典、设计监控界面、动画连接、控制脚本编写、数据采集，在与PLC通信的基础上进行调试，完成组态监控系统的设计。
实现PLC和组态监控对立体车库的人机分离操作和双向控制的系统。
完成对升降横移式立体车库的自动存取车功能、升降横移系统、组态监控系统和安全防坠挂钩功能等的实现与模拟。
关键字:立体车库；西门子PLC；升降横移；组态王AbstractThis paper presents a three-dimensional lifting and transferring seven parking garage automatic control and monitoring systems. It is a programmable controller (PLC) to control the core motor for the lifting and transferring power to complete the lifting and traversing accurate control and monitoring system via the configuration software design and establish communication between the PLC can be achieved on the host computer site conditions real-time acquisition and remote control functions. Ultimately achieve a multi-channel, multi-level access car approach.By lifting and transferring garage working principle and control process study to look at the Siemens S7-200 PLC control model car stereo garage access process methods to achieve three-dimensional garage access 3x3 car model design and control system design . The monitoring system is configuration software that is kingview based on WINDOW platform. Through the configuration software to establish data dictionary, the monitoring interface design, animation, the control script, data acquisition, debugging based on communication with PLC, completed the design of configuration monitoring system. PLC and configuration monitoring to achieve three-dimensional garage human and equipment separation operations, bi-directional control systems. Completion of the lifting and transferring car garage features an automatic access, lifting and transferring system, configuration, and security monitoring systems such as anti-fall hook function implementation and simulation.Keywords: three-dimensional garage；Siemens PLC；lifting and transferring；Kingview目录第一章绪论 (1)1.1 课题研究的背景和意义 ....................................................... 错误！未定义书签。
升降横移式立体停车库的plc设计
立体车库是专门实现各种车辆的自动停放及科学寄存的仓储设施。
随着城市汽车保有量的不断增加，停车难问题己经成为大中型城市的一个普遍现象。
机械式立体车库可充分利用上地资源，发挥空间优势，最大限度地停放车辆，成为解决城市静态交通问题的重要途径。
本课题以较为典型的升降横移式立体车库为研究对象，综合考虑立体车库制造成本和运行效率的双重因素。
本文在对国内外车库现状及发展趋势做了充分调研的基础上，选择三层三列式车库结构为研究模型。
升降横移式立体车库就其组成部分而言，可分为三大部分：车库结构部分、传动机构部分和控制系统部分。
本文简单介绍了车库的主体结构和特点，对车库的控制系统也作了简单的说明，依据升降横移式立体车库的运行原理，运用力学理论对升降横移式立体车库的结构进行了全面的力学分析，包括升降横移式立体车库的框架结构的强度、横移传动系统中轴的强度和升降传动系统中轴的强度等。
在对升降横移式立体车库控制系统的设计中，采用了先进的PLC控制，运用欧姆龙公司的编程软件编制了升降横移式立体车库控制系统的程序，并经调试、运行，证明采用可编程序控制器(PLC)作为控制系统简单易行。
其稳定、可靠、快速、性价比高的特点使得控制系统非常完美。
为了使停车设备满足使用要求，根据国家关于机械式停车设备通用安全要求的标准、升降横移式立体车库的实际，在升降横移式立体车库中使用了一些必要的安全技术，这样保证了车辆的绝对安全，使得整个车库可以安全平稳的运行。
Abstract：Stereo garage is the storage which is used for automatic parking and scientific storage of kinds of automobile. As the quantity of urban automobile has increased continuously in nowadays, the hard-to-Park Problem has become a common phenomenon. Mechanical stereo garage can use land resource sufficiently and bring space advantage into play, and maximize the number of parking cars. It has become an important way for static traffic problem of cities. The issue studies the type mechanical parking system which named up-down and translation stereo garage, and regards of the two factors of cost of manufacture and operational efficiency synthetically.On the basis of investigation on current situation and developing trend of garage in domestic and abroad, we choose three-layer and three-formulistic garage structure as the research model. According to the form of the dragging-forms of multi player up-down and translation ear-base, it is made of three parts: part of ear-base structure、part of driving-framework and part of control system. The paper simply introduces main structure and characteristics of garage and also gives a short introduction to its control system. The finite element reliability checking of steel structure of garage is utilized according to the operation principle of up-down and translation stereo garage, the mechanics was used to comprehensively analyze the up-down and translation stereo garage. Including intension of the framework structure and axes, etc. The paper adopted PLC as control system in designing the up-down and translation stereo garage, PLC software of OMRON company was used to weave the program of control system, through debugging running. The result proved that adopted PLC as control system is simple and easy to realize. The characteristic of stabilization, credibility, speediness and high capability made the control system very perfection. In order to satisfy using demand in design stereo garage, according to criterion of mechanical parking systems-general safety requirement and the facts of the up-down and translation stereo garage the Paper introduced some safety technique which was used in the up-down and translation stereo garage. This can ensure absolute safety for Car and make the whole stereo garage safety and running smooth.目录1. 绪论 (3)1.1本课题提出的背景 (4)1.2升降横移立体停车库发展现状及市场前景分析 (4)1.3本论文的主要内容 (5)2 升降横移立体停车库的类型特点及选型 (6)2.1升降横移立体停车库的类型 (6)2.2升降横移立体停车库的选型。
基于PLC的升降横移式立体车库毕业设计
在我国旳停车产业发展中还存在某些问题
国外发展状况
早在60数年前, 立体停车就在国外有所发展, 自动立体停车装备系统在世界各地旳发展是极不均衡旳, 德国开发最早, 技术居于领先地位, 在二层及多层平面式立体停车库系列中, 它已发展了H型、U型和V型。日本由于国土面积小而应用最广, 自从1959年引进了建造机械式立体停车库技术之后, 到1983年, 就已经在本土上共建造了25454座多种形式旳机械式车库, 平均每座容车量到达十辆左右, 最多旳能到达百辆以上。从上世纪七十年代末期起, 车库容量年递增率为5%-7%, 已经赶上了同期汽车拥有量旳年递增率4%-6%, 从技术特性上看, 日本更重视竖式自动立体车库旳发展, 即密集型自动立体停车库旳发展。进入20世纪以来, 在国内举行了多种与停车设备有关旳展览会, 全自动立体停车设备旳容车能力及其技术完备, 先进程度已被世界广泛承认和接受。国内正处在经济与建设发展阶段, 目前已经有国外多种立体车库进入中国市场。
1-2垂直循环式立体车库
（3）水平循环式立体车库: 采用一种循环运动旳车位系统存取停放车辆旳机械设备旳车库叫做水平循环式立体车库。
1-3 水平循环式立体车
（4）多层循环式立体车库: 是通过使载车板作上下循环运动, 来实现车辆多层循环式停车旳, 从而减少占地面积, 提高存取车自动化程度旳机械式立体车库。多层循环式立体车库最合适建造于地形细长且地面只容许设置一种出入口旳场所, 如建筑在地下室、广场、便道旳地下及高架桥下面, 如图1-4所示。
1-1 升降横移式立体车
（2）垂直循环式立体车: 库采用垂直方向做循环运动旳停车系统存取车辆旳停车设备直循环类立体车库。这种停车库设被动力单一、控制简朴、占地面积小, 适合散地块、下小规模停车场, 也可用于机关单位车辆不多、停车区域小又分散车场。在58m2旳地方建起大型垂直循环类机械停车库, 可容纳34辆轿车或24两面包车。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PLC立体车库课程设计----升降横移式立体车库PLC设计与调试课程名称电气控制与PLC应用技术设计题目升降横移式立体车库课程设计考核和成绩评定办法1．课程设计的考核由指导教师根据设计表现、设计报告、设计成果、答辩等几个方面，给出各项权重，综合评定。
该设计考核教研室主任审核，主管院长审批备案。
2．成绩评定采用五级分制，即优、良、中、及格、不及格。
3．参加本次设计时间不足三分之二或旷课四天以上者，不得参加本次考核，按不及格处理。
4．课程设计结束一周内，指导教师提交成绩和设计总结。
5．设计过程考核和成绩在教师手册中有记载。
课程设计报告内容课程设计报告内容、格式各专业根据专业不同统一规范，经教研室主任审核、主管院长审批备案。
注：1. 课程设计任务书和指导书在课程设计前发给学生，设计任务书放置在设计报告封面后和正文目录前。
2. 为了节省纸张，保护环境，便于保管实习报告，统一采用A4纸，实习报告建议双面打印（正文采用宋体五号字）或手写。
2009/2010学年第二学期PLC应用技术课程设计任务书指导教师：蔡长青冯雷班级：自动化0841、2班地点：实训中心512 课程设计题目：基于PLC的立体车库控制系统一、课程设计目的本课程设计的目的在于培养学生运用已学的PLC控制技术的基础知识和基本理论，加以综合运用，进行PLC控制系统设计的初等训练，掌握运用PLC 进行系统控制设计的原则、设计内容和设计步骤，为从事PLC相关的毕业设计或今后的工作需要打下良好的基础。
二、课程设计内容（包括技术指标）1、立体车库的工作原理升降横移式立体车库是指利用载车板的升降或横向平移存取停放车辆的机械式停车设备。
升降横移式立体车库每个车位均有载车板，所需存取车辆的载车板通过升、降、横移运动到达地面层，驾驶员进入车库，存取车辆，完成存取过程。
停泊在这类车库地面的车只作横移，不必升降，上层车位或下层车位需通过中间层横移出空位，将载车板升或降到地面层，驾驶员才可进入车库内将汽车开进或开出车库。
图2.0 为一个地上7车位的升降横移式停车设备，其工作原理是：三层三个车位可以升降，二层两个车位可以升降和平移，一层的两个车位只能横向横移，空车位供三层和二层的车位下降时借用。
1 、2号车位可以直接存放车辆;7 号车位需下降后再存放车辆;3 号车位，则需先将1 号和2号载车板右移，再将3号载车板下降; 4 号车位，则需先将2 号载车板右移，再将4号存车板下降；5号车位需要先将1、2、3、4号四个载车板右移，再将5号载车板下降；6号车位则需要先将2、4号载车板右移，再将6号载车板降下。
由于升降横移式停车设备对场地的适应性强，介绍系统各机械部分部件结构和功能可根据不同的地形和空间进行任意的组合、排列，规模可大可小，对土建的要求比较低，因此，应用非常广泛。
三、课程设计原则1.尽可能地满足被控对象的控制要求；2.在满足控制的前提下，力求使控制系统简单、经济；3.保证控制系统安全可靠；4.考虑到被控对象的改进，在选择PLC的I/O数量时，应适当留有余量。
四、课程设计步骤1.对控制系统任务和要求作深入的调查研究，明确控制任务：2.选择和确定用户I/O设备：3.根据传统控制线路，确定出PLC改造所需的各种输入/输出设备，即各种按钮、开关、继电器和接触器等。
4.确定系统整体设计方案，选择PLC型号确定系统整体设计方案十分重要，要在全面了解控制要求的基础上确定电气控制方案。
根据所选用的电器或元件的类型和数量，计算所需PLC的输入/输出点数，选择合适的点数。
由于本设计中只涉及到开关量，因此在选择PLC型号时，只需考虑I/O点数，并有一定的余量（10%～15%）选择小型PLC。
5.控制系统的硬件设计(1)主电路的设计；(2)确定出输入、输出信号，画出PLC的I/O接线图。
6.控制系统的软件设计(1)首先分别设计出系统各部分的控制软件梯形图；(2)整体控制软件梯形图设计。
7.联机调试。
8.撰写设计说明书。
五、时间安排时间内容备注第14周周一集中讲解课程设计要求，XJ3-203 8：00-10：00分配设计题目，明确任务和具体安排周二调研、查阅资料、给出设XJ3-203 8：00-10：00计方案周三检查设计方案，XJ3-203 8：00-10：00周四上机调试工训512周五上机调试工训512第16周周一上机调试工训512周二上机调试工训512周三上机调试工训512周四写课程设计报告XJ3-203周五答辩工训512六、基本要求（一）课程设计报告1.控制流程图一张（A4）2.控制系统硬件设计图一张；（A4）3.控制系统软件梯形图一张；（A4）4.设计说明书一份，包括以下内容(3)写出设计计划和基本步骤。
(4)写出控制要求并画出设计流程图。
(5)画出I/O分配表和I/O接线图。
(6)画出具体设计的梯形图，并加以注释。
(7)写出调试过程和结果。
(8)写课程设计小结。
（二）成绩评定标准对学生进行全面考核，重点考核设计图纸、说明书质量；独立思考、独立工作能力，综合运用知识的能力；平时的工作态度及表现；答辩情况。
最后按平时表现、报告质量、答辩成绩，其权重分别为0.2、0.4、0.4综合评定成绩，分优、良、中、及、不及格五个等级。
组长: 孟祥梅组员:谭建一，王晓明，曹舒扬，黄旭，王翎浩，陈浩，刘远飞任务分配:任务一梯形图的设计任务二系统的调试任务三程序框图王晓明刘元飞孟祥梅谭建一王翎浩陈浩曹舒扬，黄旭，摘要车辆无处停放的问题是城市的社会、经济、交通发展到一定程度产生的结果，立体停车设备的发展在国外，尤其在日本已有近30~40年的历史，无论在技术上还是在经验上均已获得了成功。
我国也于90年代初开始研究开发机械立体停车设备，距今已有十年的历程。
由于很多新建小区内住户与车位的配比为1:1，为了解决停车位占地面积与住户商用面积的矛盾，立体机械停车设备以其平均单车占地面积小的独特特性，已被广大用户接受。
目前，立体车库主要有以下几种形式：升降横移式、巷道堆垛式、垂直提升式、垂直循环式、箱型水平循环式、圆形水平循环式。
关键词:立体车库，升降横移式，优势Abstract:Vehicles parked nowhere is the problem of the urban social, economic and transport development to a certain extent the result, Garage Equipment development in foreign countries, especially in Japan nearly 30-40 years.Whether technically or in terms of experience had been a success. China is also in the beginning of the 1990s developed mechanical parking equipment, which was 10 years in the past. Because a lot of new residents in the district with the ratio of 1:1. To address the size of parking spaces for tenants and business areas contradictions 3D mechanical parking equipment with an average size of a small motorcycle's unique characteristics, the majority of users have been accepted.Currently, three-dimensional garage mainly in the following forms: lifting and transferring,aisle stacking garage, vertical garage, vertical cycle, box-level cycle, the level of circulating round.Keywords：Stereo garage Lifting and transferring superiority目录1 绪论 (1)1.1 立体车库的发展 (1)1.2 国外研究现状 (1)1.3 国内研究现状与趋势 (2)2 升降横移式立体车库的设计 (4)2.1 立体车库的工作原理 (4)2.2 立体车库初步设计思想 (6)2.3 立体车库自动控制系统 (6)2.4 升降横移式立体停车设备的泊车流程 (8)2.5 立体车库机械部分部件结构和功能 (9)3 立体车库电气控制系统设计 (10)3.1 电气控制系统整体设计 (10)3.2 电气系统关键部分设计 (12)3.3 PLC控制程序设计 (12)3.4 控制程序时序图 (16)3.5 系统硬件连接图 (16)4调试 (16)4.1 调试环境 (17)5 总结 (17)6 参考文献 (18)7 附录 (19)7.1 T型图 (19)1 绪论随着城市汽车保有量的不断增加，停车难问题己经成为大中型城市的一个普遍现象。
机械式立体车库可充分利用上地资源，发挥空间优势，最大限度地停放车辆，成为解决城市静态交通问题的重要途径1.1 立体车库的发展现在所知的最早的立体车库建于1918年，位于美国伊利诺斯州芝加哥市华盛顿西大街215号的一家宾馆(Hotel La Salle)的停车库，设计师是Holabird 和 Roche，该车库于2005年被推到，在该原址上，后来由Jupiter Realty Corp.兴建了一座49层的公寓大楼。
在第十五届全国发明展览会项目中交通、建筑类提到不占地立体车库的第一发明人：刘玉恩，该发明是一种不占地位立体车库，包括：通行架，其可允许车辆正常通行；固设于通行架上的车库群，其为多层结构，每层至少包括有两个或两个以上可存放车辆的单元车库；纵向升降机，其设于车库群及通行架中；横向移动架，其可在升降机与单元车库之间移动；推举式交换装置，其可将横向移动架上的车辆放置于单元车库上或可将单元车库上的车辆取回于横向移动架上；控制机构，其控制存放或取出车辆。
1.2 国外研究现状日本从20世纪50年代中期开始停车场问题研究，1960年建成了一座四个车位的二段式立体停车场，60年代末，仅东京市就引进西欧技术建成了各种形式的立体停车场40座，1971年开始发展装配自行式立体停车场。
