发动机曲轴结构设计说明
汽车发动机曲柄连杆机构零部件知识解读
汽车发动机曲柄连杆机构零部件知识发动机曲柄连杆机构是发动机实现工作循环，完成能量转换的主要运动零件。
曲柄连杆机构的主要零件可以分为三组，机体组、活塞连杆组和曲轴飞轮组。
机体组：气缸体、气缸垫、气缸盖、曲轴箱、汽缸套及油底壳活塞连杆组：活塞、活塞环、活塞销、连杆曲轴飞轮组：曲轴、飞轮、扭转减振器、平衡轴1、机体组1-1、汽缸体是发动机机体组的重要组成部分，在气缸盖和油底壳之间，严格的来说，该部分要称为气缸体--曲轴箱！因为它上部是一个或若干个汽缸，下半部分是支承曲轴的曲轴箱！这两部分一般都铸造在一起，我们通常简称汽缸体。
因其工作条件高温高压、且活塞在其中往复运动，摩擦很大，所以气缸体必须能耐高温、耐腐蚀、耐磨损。
一般的说，为了满足以上要求可以采取以下几个措施：气缸体材料、加工精度、结构。
在冷却方面，气缸体一般有水冷、风冷。
像我们摩托车上的发动机就是风冷，一般汽车上的都是以水冷为主，但也装有风扇辅助降温1-2、汽缸垫气缸垫位于气缸盖与气缸体之间又称气缸床. 其功用是填补气缸体和气缸盖之间的微观孔隙,保证结合面处有良好的密封性,进而保证燃烧室的密封防止气缸漏气和水套漏水。
常见的金属---石棉气缸垫，这种石棉中间夹有金属丝或金属屑，且外覆铜皮或钢皮。
这种钢垫厚度为1.2~2mm，有很好的弹性和耐热性，能反复使用，但强度较差，厚度和质量也不均匀。
当发现以下现象时，就要考虑汽缸是否烧损：①汽缸盖与汽缸体接缝处有局部漏气现象，特别是排气管口附近常会出现此情况。
②工作时水箱冒水泡，气泡越多，说明漏气越严重。
不过这一现象当汽缸垫破损不太厉害时，往往不易察觉。
为此可在汽缸体与汽缸盖接缝处的周围抹些机油，然后观察接合处是否也有气泡冒出，如冒气泡就说明汽缸垫漏气。
通常情况下汽缸垫并没有破损，在此时，可以将汽缸垫在火焰上均匀地烤一下，由于加热之后石棉纸膨胀复原，在装回到机器上后就不再漏气了。
这种修理方法可以多次反复使用，从而延长汽缸垫的使用期限。
武汉理工大学《汽车发动机设计》课程设计-10kw曲轴设计
题目10KW四冲程汽油机曲轴设计学院汽车工程学院专业热能与动力工程班级姓名指导教师2014 年11 月21 日目录目录 (1)0.前言 (4)1.1．汽油机结构参数 (4)1.1．初始条件 (4)1.2．发动机类型 (4)1.2.1．冲程数的选择 (4)1.2.2．冷却方式 (4)1.2.3．气缸数与气缸布置方式 (5)1.3．基本参数 (5)1.3.1．行程缸径比S/D的选择 (5)1.3.2．气缸数i、气缸工作容积Vs、缸径D的选择 (5)2．热力学计算 (7)2.1．热力循环基本参数的确定 (7)2.2．各过程的热力学计算 (7)2.2.1.绝热压缩起点 (7)2.2.2．绝热压缩过程 (8)2.2.3．定容燃烧过程 (8)2.2.4．绝热膨胀过程 (8)2.3．P-V图的绘制 (8)2.4．P-V图的调整 (9)2.5．P-V图的校核 (10)3．运动学计算 (11)3.1．曲柄连杆机构的类型 (11)3.2．连杆比的选择 (11)3.3．活塞运动规律 (11)3.3.1．活塞位移 (11)3.3.2．活塞速度 (12)3.3.3．活塞加速度 (13)3.4．连杆运动规律 (13)3.5．P-V图向P-ɑ图的转化 (14)4．动力学计算 (15)4.1．质量转换 (15)4.2．作用在曲柄连杆机构上的力 (15)4.2.1．气缸内工质的作用力（气体压力） (16)4.2.2．曲柄连杆机构的惯性力 (16)4.2.3．作用在曲柄连杆机构上的力 (17)4.3．发动机的转矩 (20)5．曲轴组零件结构的设计 (21)5.1．曲轴的工作条件、结构形式和材料的选择 (21)5.1.1．曲轴的工作条件和设计要求 (21)5.1.2．曲轴的结构形式 (21)5.1.3．曲轴材料 (22)5.2．曲轴主要尺寸的确定和结构设计细节 (22)5.2.1．曲柄销的直径D2和长度L2 (22)5.2.2．主轴颈的直径D1和长度L1 (22)5.2.3．曲柄 (23)5.2.4．一些细节设计 (23)6．曲轴强度的校核 (25)6.1．静强度校核 (25)6.1.1．连杆轴颈的计算 (25)6.1.2．曲柄计算 (26)6.2．曲轴疲劳强度的计算 (27)6.2.1．主轴颈计算 (27)6.2.2．曲柄臂计算 (28)小结. (29)参考文献. (30)附录. (31)附表0. 计算涉及的参数 (31)附表1. P-V图及运动学计算图表 (31)附表2. 动力学计算图表 (35)10kW四冲程汽油机曲轴组设计0.前言内燃机学课程设计，是热能动力工程专业学生在学完了内燃机学等专业课程后的一次综合性设计实践和基本训练，旨在对刚学习过的发动机设计课程以及发动机原理课程的知识进行综合运用，加深对专业知识的理解。
曲柄连杆机构详细设计
第二章发动机曲柄连杆机构第一节曲柄连杆机构概述1. 功用曲柄连杆机构是内燃机实现工作循环，完成能量转换的传动机构，用来传递力和改变运动方式。
工作中，曲柄连杆机构在作功行程中把活塞的往复运动转变成曲轴的旋转运动，对外输出动力，而在其他三个行程中，即进气、压缩、排气行程中又把曲轴的旋转运动转变成活塞的往复直线运动。
总的来说曲柄连杆机构是发动机借以产生并传递动力的机构。
通过它把燃料燃烧后发出的热能转变为机械能。
2.工作条件发动机工作时，曲柄连杆机构直接与高温高压气体接触，曲轴的旋转速度又很高，活塞往复运动的线速度相当大，同时与可燃混合气和燃烧废气接触，曲柄连杆机构还受到化学腐蚀作用，并且润滑困难。
可见，曲柄连杆机构的工作条件相当恶劣，它要承受高温、高压、高速和化学腐蚀作用。
3.组成曲柄连杆机构的主要零件可以分为三组，、和。
第二节机体组机体是构成发动机的骨架，是发动机各机构和各系统的安装基础，其内、外安装着发动机的所有主要零件和附件，承受各种载荷。
因此，机体必须要有足够的强度和刚度。
机体组主要由气缸体、曲轴箱、气缸盖和气缸垫等零件组成。
气缸体（图2-1）图2-11.气缸体(cylinder block)水冷发动机的气缸体和上曲轴箱常铸成一体，称为气缸体--轴箱，也可称为气缸体。
气缸体一般用灰铸铁铸成，气缸体上部的圆柱形空腔称为气缸，下半部为支承曲轴的曲轴箱，其内腔为曲轴运动的空间。
在气缸体内部铸有许多加强筋，冷却水套和润滑油道等。
气缸体应具有足够的强度和刚度，根据气缸体与油底壳安装平面的位置不同，通常把气缸体分为以下三种形式。
（如图2-2）图2-2（１）一般式气缸体：其特点是油底壳安装平面和曲轴旋转中心在同一高度。
这种气缸体的优点是机体高度小，重量轻，结构紧凑，便于加工，曲轴拆装方便；但其缺点是刚度和强度较差（２）龙门式气缸体：其特点是油底壳安装平面低于曲轴的旋转中心。
它的优点是强度和刚度都好，能承受较大的机械负荷；但其缺点是工艺性较差，结构笨重，加工较困难。
发动机曲轴毕业论文
成都工业学院毕业设计（论文）设计（论文）题目：发动机曲轴工艺设计及钻中心孔夹具和钻斜油孔夹具设计系部名称：机电工程系专业：数控技术专业班级：09423学生姓名：学号：指导教师：二O一二年五月摘要曲轴是发动机上的一个重要的旋转机件，装上连杆后，可承接活塞的上下(往复)运动变成循环运动。
曲轴主要有两个重要加工部位：主轴颈和连杆颈。
主轴颈被安装在缸体上，连杆颈与连杆大头孔连接，连杆小头孔与汽缸活塞连接，是一个典型的曲柄滑块机构。
发动机工作过程就是：活塞经过混合压缩气的燃爆，推动活塞做直线运动，并通过连杆将力传给曲轴，由曲轴将直线运动转变为旋转运动。
而曲轴加工的好坏将直接影响着发动机整体性能的表现。
曲轴的材料一般为35、40、45钢或球墨铸铁QT600-2，曲轴有两个重要部位：主轴颈，连杆颈。
本次采用45钢，设计的主要就是这两方面的在数控机床的加工。
集合多种的曲轴加工后，深入分析了曲轴的加工工艺。
关键词：曲轴主轴劲夹具连杆劲数控加工AbstractThe crankshaft is an important engine rotating parts, fitted with linking, you can undertake up and down the piston (reciprocating) motion into circular motion. The crankshaft main two important processing areas: the main journal and rod neck. Spindle neck to be installed on the cylinder block, connecting rod journal and connecting rod hole connection, connect the connecting rod small end hole and the cylinder piston, is a typical slider-crank mechanism. Engine working process: the piston after the blasting of the mixed compressed gas pushes the piston linear motion and force to the crankshaft through the connecting rod, the linear motion into rotary motion by the crankshaft. The crankshaft processing will directly affect the overall performance of the engine performance. The material of the crankshaft is made of carbon structural steel or ductile iron, there are two important areas: the main journal rod neck. This paper introduces the fixture design of the engine crankshaft process design of the two processes. Ensure product quality, increase productivity, reduce costs, make full use of the existing production conditions to ensure workers have designed under the premise of a good and safe working conditions. In process design, the author combines practical theory of design, traditional crankshaft production process improvements, optimizing processes and process equipment, production and processing more economical and reasonable so that the crankshaft. Fixture design part of the collection of processing machine tools, cutting tools and auxiliary tools and other relevant information used based on the workpiece material, structural features, technical requirements and process analysis, in accordance with the fixture design steps to design a line with the crankshaft production process and fixture manufacturing requirements of the fixture.目录摘要 (I)Abstract (II)目录..................................................................................................................................................... 第1章绪论.. (1)1.1 课题研究的意义及现状 (1)1.2 论文主要研究内容 (2)第2章发动机曲轴零件图分析 (3)2.1曲轴的作用分析 (3)2.2曲轴的结构及其特点 (3)2.3曲轴的主要技术要求分析 (4)2.4曲轴的材料和毛坯的确定 (4)第3章工艺规程设计 (5)3.1 计算生产纲领，确定生产类型 (5)3.2 选择毛坯 (5)3.3 工艺过程设计 (5)3.3.1定位基准的选择 (5)3.3.2加工阶段的划分与工序顺序的安排 (6)3.3.3制定工艺路线 (7)3.4 确定加工余量 (10)3.4．1确定机械加工余量 (11)3.4.2设计毛坯图（一）确定毛坯尺寸公差 (12)3.5重要工序设计 (15)3.5.1选择加工设备和工艺装备 (15)3.6 确定切削用量及基本工时 (17)3.6.1曲轴主要加工表面的工序安排 (17)3.6.2确定工时定额 (17)3.6.3粗磨第一主轴颈和齿轮轴颈 (19)3.6.4精车二、三、五、主轴颈、油封轴颈、法兰 (19)3.6.5切槽 (20)3.6.6精车第三主轴颈及过渡圆角 (20)第4章夹具设计 (24)4.1 机床夹具的分类、基本组成和功用 (24)4.2发动机曲轴夹具的设计思路 (24)4.2.1形状复杂 (24)4.2.2刚性差 (24)4.2.3技术要求高 (25)4.3铣曲轴两端面打中心孔夹具 (25)4.3.1零件的工艺性分析： (25)4.3.2零件机械加工工艺路线制定： (25)4.3.3夹具结构方案确定 (27)4.3.4其它装置和夹具体确定 (29)4.3.5定位误差分析计算 (31)4.3.6夹具结构及操作介绍 (33)4.3.7本设计的主要优缺点 (34)总结....................................................................................................................错误!未定义书签。

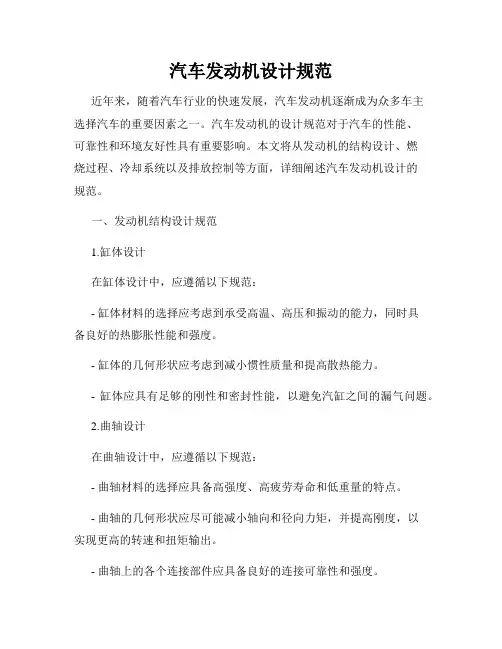

汽车发动机设计规范
汽车发动机设计规范近年来，随着汽车行业的快速发展，汽车发动机逐渐成为众多车主选择汽车的重要因素之一。
汽车发动机的设计规范对于汽车的性能、可靠性和环境友好性具有重要影响。
本文将从发动机的结构设计、燃烧过程、冷却系统以及排放控制等方面，详细阐述汽车发动机设计的规范。
一、发动机结构设计规范1.缸体设计在缸体设计中，应遵循以下规范：- 缸体材料的选择应考虑到承受高温、高压和振动的能力，同时具备良好的热膨胀性能和强度。
- 缸体的几何形状应考虑到减小惯性质量和提高散热能力。
- 缸体应具有足够的刚性和密封性能，以避免汽缸之间的漏气问题。
2.曲轴设计在曲轴设计中，应遵循以下规范：- 曲轴材料的选择应具备高强度、高疲劳寿命和低重量的特点。
- 曲轴的几何形状应尽可能减小轴向和径向力矩，并提高刚度，以实现更高的转速和扭矩输出。
- 曲轴上的各个连接部件应具备良好的连接可靠性和强度。
3.活塞设计在活塞设计中，应遵循以下规范：- 活塞的材料应具备高温强度、低热膨胀和低重量的特点。
- 活塞的几何形状应考虑到降低振动和噪音，并提高密封性能和热传导性能。
- 活塞上的油膜应具备良好的润滑性能和热控制功能。
二、燃烧过程设计规范1.点火系统设计在点火系统设计中，应遵循以下规范：- 点火系统的可靠性和稳定性应得到保证，以确保正常的燃烧过程。
- 点火系统应具备适应不同工况要求的能力，包括低温启动、高速点火和高压点火等。
- 点火系统的设计应考虑到节能环保要求，避免过度富油和过度排放的问题。
2.燃油系统设计在燃油系统设计中，应遵循以下规范：- 燃油系统的设计应考虑燃油的喷射、混合和燃烧等过程，以实现高效能的燃烧。
- 燃油系统应具备稳定的燃油供给能力，以适应不同工况的要求。
- 燃油系统应具备良好的节能环保性能，包括燃油的供应效率和排放控制等。
三、冷却系统设计规范1.冷却剂选择在冷却剂选择中，应遵循以下规范：- 冷却剂应具备良好的热传导性能和抗腐蚀性能。
举例说明轴结构设计的要点
举例说明轴结构设计的要点一、介绍轴结构设计的背景和意义轴是机械传动中的重要部件，其结构设计直接影响到机械性能和使用寿命。
因此，轴结构设计是机械设计中非常重要的一个环节。
合理的轴结构设计可以提高机械设备的工作效率和使用寿命，降低维修成本和故障率。
二、轴结构设计的要点1. 轴的材料选择轴的材料应该具有良好的力学性能、耐磨性和耐腐蚀性。
常用的轴材料有碳素钢、合金钢、不锈钢等。
在选择材料时，还需要考虑到生产成本和可靠性等因素。
2. 轴径和长度确定轴径和长度是根据承载力、转速、工作条件等因素来确定的。
一般来说，轴径越大，承载能力越强，但也会增加制造成本；而轴长度则需要根据具体情况进行合理设置。
3. 轴承选型与布局在进行轴结构设计时，需要根据承载能力及转速等因素来选择合适的轴承类型，并进行合理布局。
同时还需要注意保证轴承的润滑和散热条件。
4. 轴的表面处理轴的表面处理对于其使用寿命和性能有着重要的影响。
常用的表面处理方法包括镀铬、氮化、热处理等。
选择合适的表面处理方法可以提高轴的耐磨性和耐腐蚀性。
5. 轴尺寸公差控制在进行轴结构设计时，需要根据实际情况合理设置轴尺寸公差，以保证轴件之间的配合精度。
过大或过小的公差都会影响到机械设备的工作效率和使用寿命。
6. 轴与其他部件配合设计在进行轴结构设计时，还需要考虑到与其他部件之间的配合关系。
例如，轴与齿轮之间需要保证精准配合，以确保传动效率和稳定性。
三、举例说明以汽车发动机曲轴为例，其结构设计要点包括：1. 材料选择：一般采用高强度铸钢或锻造钢材料。
2. 轴径和长度确定：根据发动机功率、转速等因素来确定曲轴直径和长度。
3. 轴承选型与布局：曲轴采用滚动轴承，需要合理布局以保证润滑和散热条件。
4. 轴的表面处理：曲轴表面经过淬火、磨削等处理，以提高其耐磨性和耐腐蚀性。
5. 轴尺寸公差控制：曲轴尺寸公差需要控制在合理范围内，以确保与其他部件的精准配合。
6. 轴与其他部件配合设计：曲轴与连杆、齿轮等部件之间需要进行精准配合设计，以确保发动机传动效率和稳定性。
发动机曲轴结构设计
曲轴的结构曲轴的作用是把活塞往复运动通过连杆转变为旋转运动，传给底盘的传动机构。
同时，驱动配气机构和其它辅助装置，如风扇、水泵、发电机等【18】。
曲轴一般由主轴颈，连杆轴颈、曲柄、平衡块、前端和后端等组成，如图所示。
一个主轴颈、一个连杆轴颈和一个曲柄组成了一个曲拐，直列式发动机曲轴的曲拐数目等于气缸数，而V型发动机曲轴的曲拐数等于气缸数的一半。
图主轴颈是曲轴的支承部分，通过主轴承支承在曲轴箱的主轴承座中。
主轴承的数目不仅与发动机气缸数目有关，还取决于曲轴的支承方式。
曲柄是主轴颈和连杆轴颈的连接部分，断面为椭圆形，为了平衡惯性力，曲柄处常设置平衡重。
平衡重用来平衡发动机不平衡的离心力矩及一部分往复惯性力，从而保证了曲轴旋转的平稳性【19】。
曲轴的连杆轴颈是曲轴与连杆的连接部分，曲柄与主轴颈的相连处用圆弧过渡，以减少应力集中。
直列发动机的连杆轴颈数目与气缸数相等而V型发动机的连杆轴颈数等于气缸数的一半。
曲轴前端装有正时齿轮，以驱动风扇和水泵的皮带轮以及起动爪等。
为了防止机油沿曲轴轴颈外漏，在曲轴前端装有一个甩油盘，在齿轮室盖上装有油封。
曲轴的后端用来安装飞轮，在后轴颈与飞轮凸缘之间制成档油凸缘与回油螺纹，以阻止机油向后窜漏。
曲轴的形状和曲拐相对位置取决于气缸数、气缸排列和发动机的发火顺序。
多缸发动机的发火顺序应使连续作功的两缸保持尽量远的距离，这样既可以减轻主轴承的载荷，又能避免可能发生的进气重叠现象。
此外作功间隔应力求均匀，也就是说发动机在完成一个工作循环的曲轴转角内，每个气缸都应发火作功一次，以保证发动机运转平稳。
曲轴的作用：它与连杆配合将作用在活塞上的气体压力变为旋转的动力，传给底盘的传动机构。
同时，驱动配气机构和其它辅助装置，如风扇、水泵、发电机等。
工作时，曲轴承受气体压力，惯性力及惯性力矩的作用，受力大而且受力复杂，并且承受交变负荷的冲击作用。
同时，曲轴又是高速旋转件，因此，要求曲轴具有足够的刚度和强度，具有良好的承受冲击载荷的能力，耐磨损且润滑良好【20】。
（整理）曲轴1.
（整理）曲轴1.第五章曲轴飞轮组设计曲轴是发动机中最重要的机件之⼀。
它的尺⼨参数在很⼤程度上不仅影响着发动机的整体尺⼨和重量，⽽且也在很⼤程度上影响着发动机的可靠性与寿命。
曲轴的破坏事故可能引起发动机其它零件的严重损坏，在发动机的结构改进中，曲轴的改进也占有重要地位。
随着内燃机的发展与强化，使曲轴的⼯作条件愈加苛刻。
因此，曲轴的强度和刚度问题就变得更加严重，在设计曲铀时必须正确选择曲轴的尺⼨参数、结构型式、材料与⼯艺，以求获得最经济最合理的效果。
第⼀节曲轴的⼯作条件、结构型式和材料的选择⼀、曲轴的⼯作条件和设计要求曲赖是在不断周期性变化的⽓体压⼒、往复和旋转运动质量的惯性⼒以及它们的⼒矩(扭矩和弯矩)共同作⽤下⼯作的，使曲轴既扭转⼜弯曲，产⽣疲劳应⼒状态。
实践局理论表明，对于各种曲轴，弯曲载荷具有决定性意义，⽽扭转载荷仅占次要地位(不包括因扭转振动⽽产⽣的扭转疲劳破坏，由于⽬前多缸发动机曲轴普遍采⽤减振措施，这种情形很少发⽣)。
曲轴破坏的统计分析表明，80％左右是由弯曲疲劳产⽣的。
因此，曲轴结构强度研究的重点是弯曲疲劳强度。
曲轴形状复杂、应⼒集中现象相当严重，特别在曲柄⾄轴颈的圆⾓过渡区、润滑油孔附近以及加⼯粗糙的部位应⼒集中现象尤为突出。
图5—1为曲轴应⼒集中⽰意图，疲劳裂纹的发源地⼏乎全部产⽣于应⼒集中最严重的过渡圆⾓和油孔处。
图5—2表明曲轴弯曲疲劳破坏和扭转疲劳破坏的情况。
弯曲疲劳裂缝从轴颈根部表⾯的圆⾓处发展到曲柄上，基本上成45。
折断曲柄；扭转疲劳破坏通常是从机械加⼯不良的油孔边缘开始，约成45。
剪断曲柯悄c所以在设计曲轴时要使它具有⾜够的疲劳强度，特别要注意强化应⼒集中部位，设法缓和应⼒集中现象，也就是采⽤局部强化的⽅法来解决曲轴强度不⾜的⽭盾。
’曲轴各轴颈在很⾼的⽐压下，以很⼤的相对速度在轴承中发⽣滑动摩擦。
这些轴承杯实际变⼯况运转条件下并不总能保证液体恩德，尤其当润滑油不洁净时，轴颈表⾯道到强烈的磨料磨损，使得曲轴的实际使⽤寿命⼤⼤降低。
曲轴设计_??????
曲轴设计
曲轴设计是指对发动机曲轴进行结构、尺寸和材料的确定，以满足发动机的工作要求和设计目标。
曲轴是发动机中的
一个关键零部件，主要作用是将汽缸内的往复运动转变为
旋转运动，同时还要承受汽缸内燃气的压力和产生的惯性力。
因此，曲轴的设计要考虑到以下几个方面：
1. 强度和刚度：曲轴需要具有足够的强度和刚度，以承受
发动机的工作负荷和振动载荷，并保持其形状和位置的稳
定性。
通常会采用合适的材料和截面形状来提高曲轴的强
度和刚度。
2. 质量和平衡：曲轴的质量和平衡对发动机的运行平稳性
和寿命有很大影响。
曲轴要经过精确的加工和动平衡处理，以减小不必要的振动和冲击力，提高发动机的运行效果。
3. 各部分的合理布局：曲轴上各个曲柄的布局和相对位置
的合理安排，能够使发动机的气缸工作顺序合理，减小不
平衡力，降低振动和噪声。
4. 磨削和表面处理：曲轴的磨削和表面处理对减小摩擦损失和延长使用寿命有很大影响。
磨削工艺要尽量减小表面粗糙度，提高曲轴的表面质量，同时可以采用表面硬化等处理方法来提高曲轴的耐磨性和抗疲劳性。
总之，曲轴设计需要综合考虑发动机的工作要求、性能指标和制造工艺等因素，以确保曲轴能够满足发动机的工作需要，并具有良好的强度、刚度、平衡性和耐用性。
发动机曲柄连杆机构的设计 更新版.
.摘要以桑塔纳2000AJR型发动机为例，基于相关参数对发动机曲柄滑块机构主要零部件进行结构设计计算，同时进行强度、刚度等方面的校核，并进行相关力学分析和机构运动仿真分析，以达到良好的生产经济效益。
目前国内外对发动机曲柄连杆机构的动力学分析的方法很多，而且已经完善和成熟，但仍缺乏一种基于良好生产效益、经济效益上的综合性分析，本次设计在清晰、全面剖析的基础上，有机地将各研究模块联系起来，达到既简便又清晰的设计目的，力求为发动机曲柄滑块机构的设计提供一种综合全面的思路。
分析研究的主要模块分为以下三个部分：第一，对发动机曲柄滑块机构进行力学分析，着重分析活塞的位移、速度、加速度以及工质的作用力和机构的惯性力；第二，进行曲柄滑块机构活塞组、连杆组以及曲轴的结构设计，并对其强度和刚度进行校核；第三，应用Pro∕Engineer 建立曲柄滑块机构主要零部件的几何模型，并利用Pro/Mechanism进行机构仿真。
关键词：发动机；曲柄滑块机构；力学分析；机构仿真目录第一章绪论 (1)1.1国内外发展现状 (1)1.2研究的主要内容 (1)第二章总体方案的设计 (2)2.1原始参数的选定 (2)2.2原理性方案设计 (2)2.3 结构的设计 (3)2.4 确定设计方案 (3)第三章中心曲柄连杆机构的设计 (4)3.1 气缸内的作用力分析 (4)3.2 惯性力的计算 (4)第四章活塞以及连杆组件的设计 (6)4.1 设计活塞组件 (6)4.2 设计活塞销 (7)4.3 活塞销座 (7)4.4 连杆的设计 (7)第五章曲轴的设计 (9)5.1 曲轴的材料的选择 (9)5.2 确定曲轴的主要尺寸和结构细节 (9)第六章曲柄连杆机构的创建 (11)6.1 活塞的创建 (11)6.2 连杆的创建 (12)6.3 曲轴的创建 (14)6.4 曲柄连杆机构其它零件的创建 (16)第七章活塞及连杆的装配 (17)7．1添加活塞组件 (17)7.2添加连杆体组件 (17)7.3曲轴连杆的连接 (18)总结....................................................... 错误！未定义书签。
曲轴设计说明书
武汉理工大学毕业设计本科毕业设计（论文）题目186F曲轴的设计与校核计算姓名专业学号指导教师**学院车辆与交通工程系二○一四年五月目录摘要 (I)Abstract (II)1 绪论 (1)1.1 研究背景 (1)1.2 国内外的研究现状与发展趋势 (1)1.2.1 曲轴结构设计的发展 (2)1.2.2 曲轴强度计算发展 (2)1.3 零件分析 (3)1.4 零件的作用 (3)1.5 186F柴油机曲轴的设计目的 (3)1.5.1 毕业设计的目的 (3)1.5.2 186F柴油机的基本参数 (4)2 曲轴的工作条件、结构型式和材料的选择 (5)2.1 曲轴的工作条件和设计要求 (5)2.2 曲轴的材料 (6)2.3 曲轴结构型式的选择 (6)2.4 曲轴强化的方法 (6)3 曲轴主要尺寸的确定和结构细节设计 (8)3.1 曲轴 (8)3.1.1 曲轴简述 (8)3.1.2 曲轴设计 (9)3.2 曲柄 (12)3.2.1 曲柄简述 (12)3.2.2 曲柄设计 (13)3.3 飞轮 (13)3.3.1飞轮的简述 (13)3.3.2飞轮的设计 (14)4 柴油机曲轴的校核计算 (15)4.1 曲轴的校核 (15)4.2 曲轴的疲劳强度的计算 (15)总结 (19)致谢 (20)参考文献 (21)186F曲轴的设计与校核计算摘要曲轴是柴油发动机的重要零件。
它的作用是把活塞的往复直线运动变成旋转运动，将作用在活塞的气体压力变成扭矩，用来驱动工作机械和柴油发动机各辅助系统进行工作。
曲轴在工作时承受着不断变化的压力、惯性力和它们的力矩作用，因此要求曲轴具有强度高、刚度大、耐磨性好，轴颈表面加工尺寸精确，且润滑可靠。
本文主要分为四个部分：第一部分为本文的开篇，即绪论部分，主要介绍柴油机、曲轴，对国内外研究现状进行综述和评价。
第二部分主要介绍了柴油机曲轴的工作条件、结构型式和材料的选择。
第三部分是柴油机主要部件的设计。
内燃机设计曲轴资料重点
▪ 选用要求：优良的机械性能，高的耐磨性、耐疲劳性、冲击韧 性，加工容易，造价低廉。
12.2 曲轴的结构设计
常用材料及特点：
12.曲 轴
▪ 钢——锻造用碳素钢、合金钢，铸造用铸钢（较少采用）。
• 碳素钢：广泛采用中碳钢45号模锻曲轴，应用于强化程度不太高的中高速 发动机上。特点是刚度与合金钢差不多，强度低一些，但成本低。对加工 工艺有一定要求，曲轴锻造后应进行第一次热处理（退火或正火），其目 的是消除金属中的内应力和降低硬度以便于机械加工，在精磨前应进行第 二次热处理（调质）以改善钢的机械性能，并提高轴颈表面硬度。对轴颈 表面、圆角和油孔边缘均应抛光，以提高曲轴的疲劳强度。
（2）把曲轴截成了各个单曲拐，而对相邻曲拐间的相互作用只考虑了截断面
上有扭矩 M（i-1）和M（i），忽略了实际上还存在内弯矩;
（3）把每一截断的单拐视为点支撑梁，只考
虑集中支反力Rx和Ry,并认为这些支反力决定 于单拐的静力平衡条件;但实际上主轴颈有一 此外，发定动机长能平度稳运，转的各转速主范围轴要尽颈可能和地主宽一轴些，承并应都能迅还速从有怠速同变换轴到全度速全误负荷。
差，因而不仅有分布的支反力，而且支反力
沿轴向还不是均布的，有可能形成支反力矩;
同时支反力也不是由单个曲拐而是由曲轴整
体决定的，机体上各主轴承座的弹性变形和
振动对于支反力和支反力矩也有影响。
12.2 曲轴的结构设计
12.2.1 结构型式与材料
12.曲 轴
曲轴的结构型式
曲轴的结构型式与制造方法有关，分为两大类：
内燃机设计
12 曲
轴
12.1 概述
12.曲 轴
曲轴是发动机中最重要的机件之一。它的结构影响本身的强度和刚度， 也就影响发动机的可靠性和寿命以及整机结构、重量等，所以对 曲轴的设计要求很高。在设计曲轴时必须正确选择曲轴的尺寸参 数、结构型式、材料与工艺等，以求获得最经济最合理的效果。
曲轴设计要点
曲轴设计要点曲轴作为内燃机重要的零部件之一，在发动机运转中承担着转换往复运动为旋转运动的重要功能。
曲轴的设计直接影响到发动机的性能和可靠性。
本文将就曲轴设计的主要要点进行详细介绍，以便工程师们在设计过程中能够遵循相关原则，确保曲轴的性能达到最佳状态。
一、材料选择曲轴主要承受很大的弯曲和扭转载荷，因此材料的选择至关重要。
一般来说，常用的曲轴材料有45#钢、40Cr和42CrMo等。
在选择材料时，需要考虑其强度、韧性和耐疲劳性能，以确保曲轴能够承受长时间高速运转带来的各种力的作用。
二、几何结构设计1. 曲轴的结构形式：根据不同发动机的工作原理和性能要求，曲轴的结构形式也各有不同，如平面曲轴、平行轴曲轴、交叉轴曲轴等。
在选择结构形式时，需要根据具体情况做出合理选择。
2. 空间布置：曲轴的主要作用是将活塞的往复运动转化为旋转运动，因此曲轴的位置和轴心的设计应符合其工作原理，同时也要考虑到与其他零部件的配合以及整体的空间布置。
3. 曲轴的重心设计：曲轴的重心设计应该符合整个发动机系统的平衡要求，减小振动和冲击力，提高发动机的运转平稳性和寿命。
三、曲轴表面处理1. 表面淬火：对曲轴表面进行淬火处理可以提高其硬度和耐磨性，延长使用寿命。
2. 表面喷涂：表面喷涂可以提高曲轴的抗磨损性能，降低摩擦系数，减少磨损。
3. 表面抛光：抛光后的曲轴表面光洁度高，有利于减小摩擦力，提高发动机的效率。
四、动平衡设计曲轴在高速旋转时容易产生振动，为了减小振动和降低噪音，需要对曲轴进行动平衡设计。
通过在曲轴上适当安装平衡块，可以使得曲轴在高速旋转时平衡性更佳，延长发动机寿命。
五、工艺设计1. 切削工艺：曲轴的制造工艺通常需要进行高精度的切削加工，因此加工工艺的设计对曲轴的成品质量至关重要。
2. 热处理工艺：曲轴经常需要进行热处理，以提高其硬度和强度，因此热处理工艺的选择和控制也是曲轴设计中的重要环节。
综上所述，曲轴设计是内燃机设计中至关重要的一个环节，合理的曲轴设计可以提高发动机的性能和可靠性，为发动机的正常运转提供有力支持。
曲轴加工工艺设计ppt课件
车拉加工的切削速度高，进给速度快，所以加工节拍短，生产效率高。
车拉加工只需更换编程，略做调整，就可满足不同类型不同尺寸的曲轴的批量生存。
.
圆角深滚压技术
曲轴工作环境恶劣，在工作时要承受较大而且复杂的冲击载荷，其失效形式一般是曲轴磨损和疲 劳断裂。
曲柄是曲轴受力最复杂而结构最薄弱的环节。 椭圆形曲柄是具有较高的弯曲扭曲刚度，材料利用率高。 为了减少曲轴轴颈和曲柄连接处得人应力集中，提高曲柄的强度，连接处均采用过渡圆角连接，过渡圆角 半径越大，应力集中现象越小，但是过渡圆角增. 大，是轴颈承压面积相应的减少，或使汽油机轴向尺寸增大。
为了解决这一矛盾，出现了 内圆弧连接的形式，即将连 圆弧凹进轴颈平面中，这样既可以使曲轴颈以较大的圆弧 半径与曲柄连接，又保证了曲轴有足够的承压面积。 （4）自由端（小头） 上面装有扭振减振器和密封装置等。 （5）功率输出自由端（法兰端） 上面装有从动装置连接结 构，用以输出功率。
.
曲轴加工的装夹
在加工连杆颈时，一般利用已加工的主轴颈定位， 安装专用偏心卡盘分度夹具中，时连杆颈的轴线 和转动轴线4重合。连杆颈之间的角度位置精度靠 夹具上的分度位置保证，加工是依次加工同一轴 。 线上的连杆轴颈和曲轴端面，工件2通过在夹具体 3上的分度板3和分度定位销5分度。
为进一步增加效率，还可采用专用的半自动曲轴车 窗和磨床，工件能在一次装夹下（仍以主轴颈定位） 加工连杆所有轴颈 。
.
深滚压技术的原理：
曲轴圆角深滚压是利用滚轮的压力，在曲轴的主轴颈和连杆颈过渡圆角处形成一条滚压的塑性变 形带，这条变形带具有以下的特点： 1）产生了残余压应力，可于曲轴工作时的拉应力相互抵消或部分抵消，从而提高疲劳强度。 2）硬度提高 滚压时使滚压处形成高密度的致密层，使曲轴的机械强度和疲劳强度提高。 3）表面粗糙度降低 圆角滚压可使表面粗糙度达到Ra0.2以下，从而大大减小了圆角处的应力集 中。
曲轴说明书
一、曲轴的结构曲轴的结构如图1.1所示：它由主轴颈，连杆轴颈曲轴臂，平衡块，前轴端和后轴端等部分组成。
其中一个连杆颈和它两端的曲臂以及前后两个主轴颈合在一起，称为曲拐。
曲轴的形式有整体式和组合式两种。
下面分析大多数汽车发动机采用的整体式曲轴的结构。
图1.11.主轴颈图1.2所示，用来支撑曲轴，曲轴几即绕其中心线旋转。
主轴颈支撑于滑动主轴承上，主轴颈结构和连杆轴颈类似，不同点于滑动主轴承上，主轴颈结构和连杆轴颈类似，不同点是内表面有油槽。
主轴承盖用螺栓与上曲轴箱的主轴承座紧固在一起。
为了使各主轴颈磨损相对均匀，对于受力交大的中部和两端的主轴颈制造得较宽。
在连杆轴颈的两侧都有主轴颈者，称为全支撑曲轴。
全支撑曲轴钢度好，主轴颈负荷小，但它比较长。
如果主轴颈数目比连杆轴颈少，则称为非全支撑曲轴。
其特点和全支撑主轴相反。
图1.22.连杆轴颈用来安装连杆大头，如图1.3所示。
直列式发动机的连杆轴项数与汽缸数相等；V型发动机因为两个连杆共同装在一个连杆轴颈上，故连杆轴颈数为汽缸数的一半。
连杆轴颈通常被制成中空，其目的是为了减轻曲拐旋转部分的质量，以减小离心力。
中空的部分还可兼作油道和油腔，如图所示。
油腔不钻通，外端用螺塞封闭，并用开口销锁住。
连杆中部插入一弯管，管口位于油腔中心。
当曲轴旋转时，在曲轴油管机油中的较重的杂质被甩向油腔壁，而洁净的机油则经弯管流向连杆轴向表面，减轻了轴颈的磨损。
图1.33.曲轴臂用来连接主轴颈和连杆轴颈，如图1.4所示。
有的发动机曲轴臂上加有平衡块，用来平衡曲轴的不平衡的离心力和离心力矩，有的还可平衡一部分往复惯性力。
图示1.5为四缸发动机曲轴受力情况。
1.4道连杆轴颈的离心力F1.F4与2.3道连杆轴颈的离心力F2.F3大小相等，方向相反。
从整体上看，似乎在内部能相互平衡，但由于在F1与F2形成的力偶MF2和F3与F4形成的力偶M3-4作用下，如果曲轴的刚度不足，则发生弯曲变形，加剧主轴颈的磨损。
曲轴详解
曲轴详解曲轴：是发动机的主要旋转机构，它担负着将活塞的上下往复运动转变为自身的圆周运动，且通常我们所说的发动机转速就是曲轴的转速。
是发动机上的一个重要的机件，其材料是由碳素结构钢或球墨铸铁制成的，有两个重要部位：主轴颈，连杆颈，（还有其他）。
主轴颈被安装在缸体上，连杆颈与连杆大头孔连接，连杆小头孔与汽缸活塞连接，是一个典型的曲柄滑块机构。
曲轴的润滑主要是指与摇臂间轴瓦的润滑和两头固定点的润滑．曲轴的旋转是发动机的动力源。
也是整个机械系统的源动力。
曲轴常用材料的选择：1.球墨铸铁2．非调质钢2.调质钢曲轴的结构：它由主轴颈，连杆轴颈曲轴臂，平衡块，前轴端和后轴端等部分组成。
其中一个连杆颈和它两端的曲臂以及前后两个主轴颈合在一起，称为曲拐。
曲轴的形式有整体式和组合式两种。
下面分析大多数汽车发动机采用的整体式曲轴的结构。
1.主轴颈图1.2所示，用来支撑曲轴，曲轴几即绕其中心线旋转。
主轴颈支撑于滑动主轴承上，主轴颈结构和连杆轴颈类似，不同点于滑动主轴承上，主轴颈结构和连杆轴颈类似，不同点是内表面有油槽。
主轴承盖用螺栓与上曲轴箱的主轴承座紧固在一起。
为了使各主轴颈磨损相对均匀，对于受力交大的中部和两端的主轴颈制造得较宽。
在连杆轴颈的两侧都有主轴颈者，称为全支撑曲轴。
全支撑曲轴钢度好，主轴颈负荷小，但它比较长。
如果主轴颈数目比连杆轴颈少，则称为非全支撑曲轴。
其特点和全支撑主轴相反。
2.连杆轴颈用来安装连杆大头，如图1.3所示。
直列式发动机的连杆轴项数与汽缸数相等；V型发动机因为两个连杆共同装在一个连杆轴颈上，故连杆轴颈数为汽缸数的一半。
连杆轴颈通常被制成中空，其目的是为了减轻曲拐旋转部分的质量，以减小离心力。
中空的部分还可兼作油道和油腔，如图所示。
油腔不钻通，外端用螺塞封闭，并用开口销锁住。
连杆中部插入一弯管，管口位于油腔中心。
当曲轴旋转时，在曲轴油管机油中的较重的杂质被甩向油腔壁，而洁净的机油则经弯管流向连杆轴向表面，减轻了轴颈的磨损。
毕业设计(论文)发动机曲轴加工工艺分析与设计
毕业设计（论文）发动机曲轴加工工艺分析与设计题目：发动机曲轴加工工艺分析与设计作者：系〔部〕：专业班级：指导教师：职称：年月日发动机曲轴加工工艺分析与设计摘要曲轴是汽车发动机的关键零件之一,其性能好坏直截了当阻碍到汽车发动机的质量和寿命.曲轴在发动机中承担最大负荷和全部功率,承担着强大的方向不断变化的弯矩及扭矩，同时经受着长时刻高速运转的磨损，因此要求曲轴材质具有较高的刚性、疲劳强度和良好的耐磨性能。
发动机曲轴的作用是将活塞的往复直线运动通过连杆转化为旋转运动，从而实现发动机由化学能转变为机械能的输出。
本课题仅175Ⅱ型柴油机曲轴的加工工艺的分析与设计进行探讨。
工艺路线的拟定是工艺规程制订中的关键时期，是工艺规程制订的总体设计。
所撰写的工艺路线合理与否，不但阻碍加工质量和生产率，而且阻碍到工人、设备、工艺装备及生产场地等的合理利用，从而阻碍生产成本。
因此，本次设计是在认真分析曲轴零件加工技术要求及加工精度后，合理确定毛坯类型，通过查阅相关参考书、手册、图表、标准等技术资料，确定各工序的定位基准、机械加工余量、工序尺寸及公差，最终制定出曲轴零件的加工工序卡片。
