功放维修实例

功放维修实例来源: 作者: 【大中小】浏览:33次评论:0条一台AV功放，交流哼声较大，开盖检查，断开前级到后级的信号线，交流声消失，说明故障在前级。

怀疑前级接地不良，重新接地后故障依旧。

检查前级电源电路，两只1000цF/25V的滤波电容紧靠在三端稳压KA7812、KA7912散热片旁，估计是由于电容容量变小造成滤波不良。

用两只2200цF/25V的电容更换后故障排除。

一台功放机，无声音输出。

检查继电器不吸合，L声道中点电压有30V左右，但功放管、推动管、激励管、差分管均正常。

检测各偏置电阻也正常。

拆下激励管2N5401 b-e极间容量为100pF 的消振电容测量阻值只有20k欧，用一只相同的电容更换后故障排除。

一台功放机开机无任何反应。

检查发现保险管已烧断。

检测功放管，电源整流二极管均正常。

怀疑电源保险管是由于瞬时过载引起烧断的，换上保险管通电开机马上又烧断，说明还存在短路故障，仔细检查发现一只10000цF/50V的电容已击穿短路，用一只好的10000цF/50V的电容更换后故障排除。

故障现象：一台KONES牌AV-112型功放机，右声道音量小且沙哑，左声道正常。

分析检修：把机后EQ端子连接插头拔掉后，将VCD音频信号从IN端子输入，故障不变，说明故障范围在右声道功率放大部分。

注：应先把VCD音频输出减至最小音量，再接通功放机电源，然后把VCD音量慢慢调大至1/3音量指示格，这样可以防止冲击功率放大电路。

仔细观察，发现该机采用STK3048A加双STK6153组合，重点检查右声道STK6153。

在路测右声道STK6153②、③脚之间正、反向阻值很大；⑨、10脚之间阻值也很大；②、⑤脚之间和⑦、10脚之间已无PN结特性，判断此STK6153已损坏。

测量⑦、⑨脚之间和③、⑤脚之间大功率管芯已损坏，⑦、10脚之间和②、⑤脚之间中功率管芯已损坏，④、10脚之间管芯已损坏，而①、②脚之间和①、④脚之间管芯良好，②、③脚之间和⑨、10脚之间的四只电阻已烧焦。

功放电路原理与维修

精选ppt
6
4 ；检修步骤
若功放输出到扬声器都正常，检查主机到功放的连接线插好了没有，插错，没有插好，
音频连接线损坏，都会没有声音的。
精选ppt
7
5;若音频线；连接都正常时
用万用表R×1挡，触碰音频线输入端插头，或手触摸都有反应，正常情况扬声器会有咔嚓声，若有咔嚓声，说明音频连接线，功放，扬声器都是正常的，可能是主机没有音频信号输出。问题就在主机了。
检查12Ｖ电源是否有故障，若１２Ｖ供电不正常，
先把功放电源修好。
精选ppt
4
２；若电源正常，
功放电源指示灯也亮，没有声音，把音量电位器开到最大，听扬声器有没有反应，若扬声器没有反应，先确定是扬声器坏，还是信号没有送入功放块。
精选ppt
5
3;确定是那部分的问题检修方法
用万用表Ｒ×1档，测量扬声器到功放输出端各个插头的阻值；听扬声器有无咔擦声，正常情况下，阻值在8Ω左右，并且有咔擦声，若扬声器没有反应，阻值很大，可能功放输出端到扬声器连接线脱落或损坏，或扬声器坏了，若阻值很小，可能连接线短路或扬声器损坏，先把这部分有故障的修好
精选ppt
29
4）若功放电供电，
检查电阻R9是否开路，c2是否击穿。及4558D损坏。WR01 同轴电位器是否损坏等。
精选ppt
30
2；单声道没有声音
我们以R声道为例；用万用表RX1档，黑表笔接地，红表笔触碰功放块TDA1517的6脚，听扬声器是否有声，没有声音，检查扬声器及连接线路。
精选ppt
26
五；WM-336故障分析。
1；没有一点声音；
功放电路常见故障就是没有声音，主要看电源供电是否正常，信号插头是否接好。在我们接通电源后机台没有声音看电源指示灯是否点亮，若没有点亮；

音频功放保护电路分析与维修浏览文章维修技术维修吧

音频功放保护电路分析与维修浏览文章维修技术维修吧在音频放大器中一般都设有功能完善的保护电路，可以在功放输出管过载、输出端电位偏移时进行可靠的保护，还可以在开机时延迟接通扬声器，避免开机损坏扬声器和开机“嘭”声，关机时瞬时断开扬声器，可避免关机时的冲击。

一、分离元件保护电路图1所示是湖山BK2X100JMKⅡ-95型纯后级功率放大器功放保护电路。

放大器刚接通电源时，+56V电压通过R143对C116充电，约延迟4s，C116上电压充到9．5V左右时，稳压管V126导通而使V124、V125导通，继电器K101吸合，才能接通扬声器，避免开机时的电流冲击而保护扬声器。

v126、v129组成功放输出端的电位检测电路，当输出端的电位偏移时，通过一51k电阻R144，使V126或V129导通。

当输出端的电位是正偏移时，V129导通。

反之，当输出端的电位是负偏移时V126导通。

无论v126或V129中哪一个导通，C116正端电位为0V，稳压管V126截止，V124、V125截止，使继电器释放，断开扬声器，这样就完成了输出端电位偏移保护。

当功放因输出短路或负载过重时，输出管V134、v135射极电流大增，在R132、R133上产生的压降增大经R134、R135分压加至V118基极，使V118导通，使V127基极电位降低，v127导通，稳压管V126截止，V124、V125截止，继电器释放，断开扬声器，这样就完成了输出管的过载保护。

二、uPC1237保护电路图2所示是天逸AD-5100A型AV放大器功放保护电路。

J1、J2为接在功放输出端的继电器。

刚开机时，+56V电压经R57、R58对c29充电，几秒后，当C29充电到一定电压时，IC2(uPC1237)⑥脚内的开关电路接通，输出低电平，使J1、J2吸合，接通扬声器，实现开机延时保护功能。

当功放输出端直流电压因某种原因发生偏移，使IC2 2脚电压超过+0．7V，或低于-0．23V时，⑥脚内开关电路截止，输出高电平，使J1、J2释放，断开扬声器，实现功放输出端的直流电压偏移保护。

Yamaha db840、db1040、db1240单音频线路配线图说明书

With speakers wired in parallel: Two 4 Ohm speakers will present a 2 Ohm load.
DUAL VOICE COIL WIRING DIAGRAMS FOR db840DVC, db1040DVC, & db1240DVC Please make certain that your amplifier is rated to carry the specified load.
POLK AUDIO
SUBWOOFERS SYSTEM
With the coils wired in series and the speakers wired in parallel, 2 dual 4 Ohm speakers will present a 4 Ohm load.
With the coils wired in series and the speakers wired in parallel, 3 dual 4 Ohm speakers will present a 2.7 Ohm load.
dual 4 Ohm 27-200Hz 30Hz 3.4 Ohm/coil 3.4 Ohm/bob. 5.1mH 10.4 0.49 0.50 2.40ft3 67.9L 80.6in2 (520cm2) 360 Watts 720 Watts 88dB/series 0.35" (9.0mm) 2" (50.8mm) 6" (152.4mm) 6 3/4" (171.4mm) 11" (279.4mm)
With coils in parallel, a dual 4 Ohm speaker will present a 2 Ohm load.

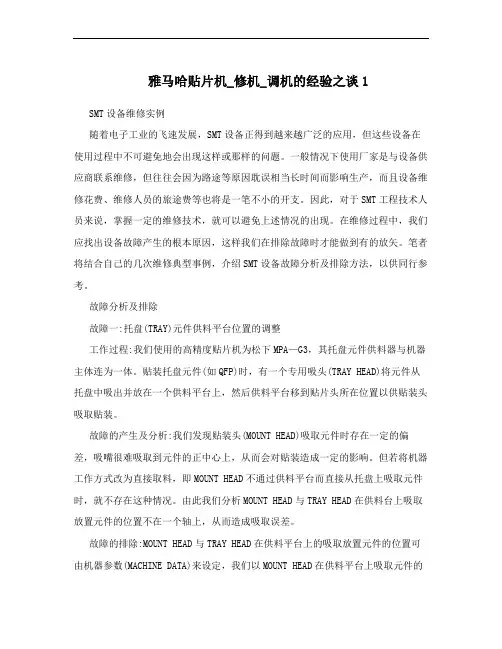

雅马哈贴片机_修机_调机的经验之谈1

雅马哈贴片机_修机_调机的经验之谈1 SMT设备维修实例随着电子工业的飞速发展，SMT设备正得到越来越广泛的应用，但这些设备在使用过程中不可避免地会出现这样或那样的问题。

一般情况下使用厂家是与设备供应商联系维修，但往往会因为路途等原因耽误相当长时间而影响生产，而且设备维修花费、维修人员的旅途费等也将是一笔不小的开支。

因此，对于SMT工程技术人员来说，掌握一定的维修技术，就可以避免上述情况的出现。

在维修过程中，我们应找出设备故障产生的根本原因，这样我们在排除故障时才能做到有的放矢。

笔者将结合自己的几次维修典型事例，介绍SMT设备故障分析及排除方法，以供同行参考。

故障分析及排除故障一:托盘(TRAY)元件供料平台位置的调整工作过程:我们使用的高精度贴片机为松下MPA—G3，其托盘元件供料器与机器主体连为一体。

贴装托盘元件(如QFP)时，有一个专用吸头(TRAY HEAD)将元件从托盘中吸出并放在一个供料平台上，然后供料平台移到贴片头所在位置以供贴装头吸取贴装。

故障的产生及分析:我们发现贴装头(MOUNT HEAD)吸取元件时存在一定的偏差，吸嘴很难吸取到元件的正中心上，从而会对贴装造成一定的影响。

但若将机器工作方式改为直接取料，即MOUNT HEAD不通过供料平台而直接从托盘上吸取元件时，就不存在这种情况。

由此我们分析MOUNT HEAD与TRAY HEAD在供料台上吸取放置元件的位置不在一个轴上，从而造成吸取误差。

故障的排除:MOUNT HEAD与TRAY HEAD在供料平台上的吸取放置元件的位置可由机器参数(MACHINE DATA)来设定，我们以MOUNT HEAD在供料平台上吸取元件的位置为参考点，将TRAY HEAD在供料平台上放置元件的位置调整到与参考点位置重合即可。

在以后的生产过程中，就再未出现过托盘元件吸取不正的问题。

笔者利用这种方法也曾解决了另外一家单位设备中存在的相类似的问题。

故障二:部品贴装偏差大故障的产生:笔者曾使用过YAMAHA公司的中速贴片机YV1OO，该型机器以贴装片状元件为主。

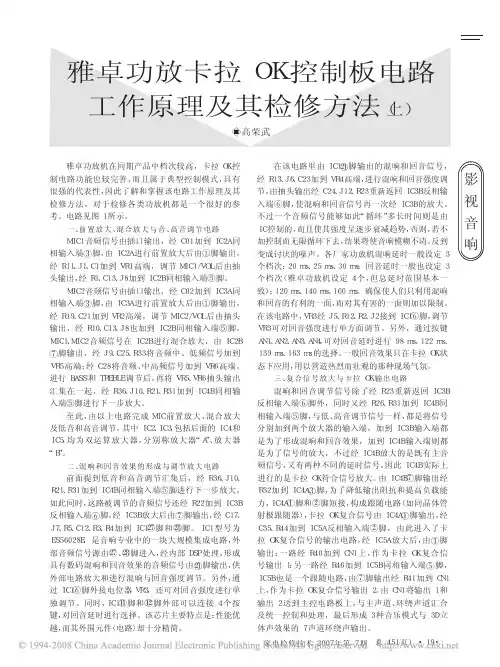

雅卓功放卡拉OK控制板电路工作原理及其检修方法_上_
