红外线水分测定说明书
红外线水分测定 说明书

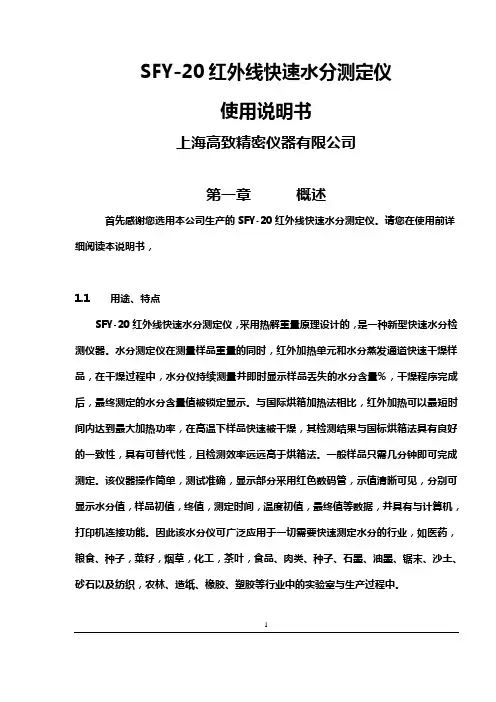

SFY-20红外线快速水分测定仪使用说明书上海高致精密仪器有限公司第一章概述首先感谢您选用本公司生产的SFY-20红外线快速水分测定仪。
请您在使用前详细阅读本说明书，1.1用途、特点SFY-20红外线快速水分测定仪，采用热解重量原理设计的，是一种新型快速水分检测仪器。
水分测定仪在测量样品重量的同时，红外加热单元和水分蒸发通道快速干燥样品，在干燥过程中，水分仪持续测量并即时显示样品丢失的水分含量%，干燥程序完成后，最终测定的水分含量值被锁定显示。
与国际烘箱加热法相比，红外加热可以最短时间内达到最大加热功率，在高温下样品快速被干燥，其检测结果与国标烘箱法具有良好的一致性，具有可替代性，且检测效率远远高于烘箱法。
一般样品只需几分钟即可完成测定。
该仪器操作简单，测试准确，显示部分采用红色数码管，示值清晰可见，分别可显示水分值，样品初值，终值，测定时间，温度初值，最终值等数据，并具有与计算机，打印机连接功能。
因此该水分仪可广泛应用于一切需要快速测定水分的行业，如医药，粮食、种子，菜籽，烟草，化工，茶叶，食品、肉类、种子、石墨、油墨、锯末、沙土、砂石以及纺织，农林、造纸、橡胶、塑胶等行业中的实验室与生产过程中。
11.2 SFY-20主要技术指标水分测定范围（%）：0.01%-100%测定试样重量（g）：0-90最大称重量：（g）：20称量最小读数（g）: 0.001水分含量可读性(％): 0.01温度设定范围（℃）：室温-160显示参数：7种通讯接口：标准RS232接口波特率：9600/S比特通讯方式：MCS51系列单片机通讯方式2。
供电电源：电压220v±10%频率50HZ±1HZ 试样温度：-40℃-50℃工作环境温度：-5℃-50℃相对湿度：≤80%RΗ外形尺寸：380mm×205mm×325mm净重量：3.7kg第二章调试2.1测定前准备工作22.1.1仪器放在固定且水平的工作台上，把仪器底面保护称重部件锣丝拧松至锣丝头部抵到桌面，掀开加热筒，轻轻放上称量支架与称量盘，调节仪器后底板下二个活动脚，使仪器水平。
红外线在线水分仪安全操作及保养规程
红外线在线水分仪安全操作及保养规程前言红外线在线水分仪是一种常见的水分测试仪器，常用于粮食、饲料、草料等农作物、化工、医药等行业中的水分测试工作。
为了保证测试结果的准确性和使用的安全性，以下就红外线在线水分仪的安全操作与保养规程进行详细介绍。
一、安全操作规程1.1 前置准备使用红外线在线水分仪时，首先需要进行前置准备操作。
我们需要确保仪器的运行板、各电源插头、电机、传感器的接触连接等是否牢固可靠。
同时还需要对样品的取前、粉碎处理等进行充分准备。
1.2 使用须知当红外线在线水分仪运行时，请勿插入任何物体到任何设备孔口。
并注意对仪器进行正确使用操作，例如正确打开电源开关、合理设置温度与时间等。
同时，当使用样品进行测试时亦应注意样品的选择。
例如如果样品存在潮湿问题，应提前置于抽湿器中或者自然晾干至合适含水量后进行测试。
1.3 测试过程中的安全措施在测试过程中，一定要注意安全，如禁止触碰仪器的高温部件以避免烫伤。
此外，当仪器运行过程中发生故障时或者测试结束时，应及时关闭测试程序及电源总开关，并关注测试后的仪器状态，保证设备在安全状态下。
1.4 安全警告1.不要使用所含有任何有毒、有害或易爆物质的样品进行测试。
2.不要随意开拆仪器外壳，以免发生电击伤害。
3.不要用手或棉签擦拭传感器表面。
二、设备保养规程红外线在线水分仪采用高新技术，价格昂贵，为保护其使用寿命，要做好保养工作。
具体细节如下：2.1 设备存放设备需要长期不使用保存时，需要将其放置在干燥，通风良好的地方，同时不放置其他物品。
2.2 清洁设备检测到设备受到污染时，需要及时进行清洁处理，如测量通道被污染，只需用酒精清洗。
同时，日常使用的时候也需要保持整个仪器表面及控制面板清洁干燥。
注意，不能使用酸性、有机溶剂、香水及清洁剂等液体进行清洗，以及不要用刷子或金属工具来清洗。
2.3 设备保养设备保养需要周期性进行，例如每年或每半年进行一次。
具体保养项目如下：1.替换仪器过滤网。
近红外光检测水分的方法

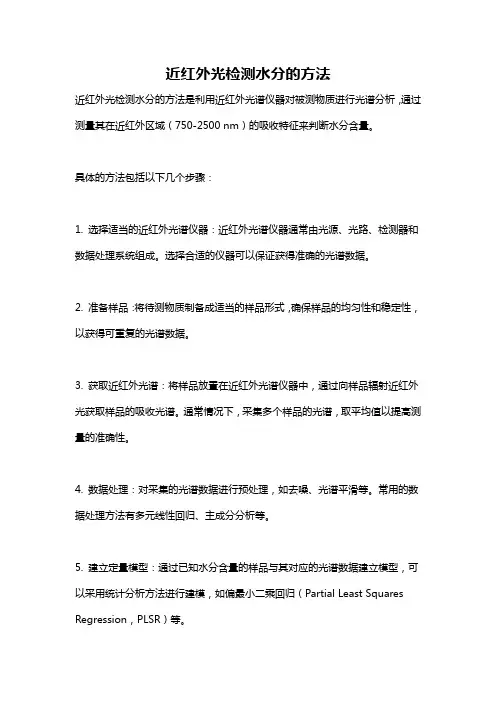

近红外光检测水分的方法
近红外光检测水分的方法是利用近红外光谱仪器对被测物质进行光谱分析，通过测量其在近红外区域（750-2500 nm）的吸收特征来判断水分含量。
具体的方法包括以下几个步骤：
1. 选择适当的近红外光谱仪器：近红外光谱仪器通常由光源、光路、检测器和数据处理系统组成。
选择合适的仪器可以保证获得准确的光谱数据。
2. 准备样品：将待测物质制备成适当的样品形式，确保样品的均匀性和稳定性，以获得可重复的光谱数据。
3. 获取近红外光谱：将样品放置在近红外光谱仪器中，通过向样品辐射近红外光获取样品的吸收光谱。
通常情况下，采集多个样品的光谱，取平均值以提高测量的准确性。
4. 数据处理：对采集的光谱数据进行预处理，如去噪、光谱平滑等。
常用的数据处理方法有多元线性回归、主成分分析等。
5. 建立定量模型：通过已知水分含量的样品与其对应的光谱数据建立模型，可以采用统计分析方法进行建模，如偏最小二乘回归（Partial Least Squares Regression，PLSR）等。
6. 检测水分含量：使用建立好的定量模型对未知样品的光谱数据进行预测，根据预测结果可以获得样品中水分的含量。
多功能红外水份测定仪操作规程
多功能红外水份测定仪操作规程1. 目的规范DHS16-A多功能红外水份测定仪的操作与管理。
2. 适用范围适用于重量为100mg—100g（精度为1 mg）的原纸和瓦楞纸板的水份测量。
3．操作程序3.1接通电源，水份仪通电30min使整机预热。
然后打开上盖，设定相应试验温度（系统建议设置：105±2℃）和相应试验时间（系统建议设置：30min），关上上盖，按“ON”键，让水份仪空称预热，此时屏幕上方显示“Begin”，右下角显示剩余加热时间。
30min 时，自动停止加热，显示屏上方显示“stop”。
3.2 打开上盖冷却，设置时间20min，按需要设置打印模式。
3.3 待机完全冷却后，按“CR/T”键，去皮重，将样品（重量最好选择5g左右），平稳放置于称盘上，关上上盖。
按“ON”键，样品开始受热失水。
显示屏上显示“Begin”。
3.4 加热过程中,用户按一次“MODE”键，则显示屏的测试水份参数就可以改变一次，用户可根据习惯观察。
3.5 设置试验时间完毕,水份仪停止加热,显示屏上方显示“stop”,此时显示最终测得的水份含量值。
4. 参数设置:4.1 在已打开水份仪的显示且上盖开启的情况下,按“ON”键不放，即出现循环滚动的设置菜单。
4.2 加热温度的设置4.2.1 按住“ON”键，再按C/∧,以10℃/次上调至目标值；4.2.2按住“ON”键，再按P/∨,以10℃/次下调至目标值；4.2.3按C/∧,以1℃/次上调至目标值；4.2.4按P/∨,以1℃/次下调至目标值。
以上操作,在调至目标温度值时,均以按“CR/T”键确认结束。
4.3 加热时间的设置4.3.1 按住“ON”键，再按C/∧,以10min/次上调至目标值；4.3.2 按住“ON”键，再按P/∨,以10min/次下调至目标值；4.3.3 按C/∧,以1min/次上调至目标值；4.3.4按P/∨,以1min/次下调至目标值。
以上操作,在调至目标时间值时,均以按“CR/T”键确认结束。
SFY系列水分仪说明书-冠亚牌水分仪说明书-国产全自动水分测概要
一﹑机台名称：红外线快速水分测定仪【品牌：深圳冠亚】三﹑技术参数：1﹑样品重量≥0.5克2、水分测定范围（%）： 0.01-1003﹑测定试样重量（g）：0.5-904、最大称重量（g）：905、最小称重读数(g)：0.0016、水分含量可读性(％)： 0.017、温度指示范围（℃）：起始-2058、通迅接口：标准RS232接口9、波特率：9600/S 比特10、通讯方式：MCS51系列单片机通讯方式211、供电电源：电压220V±10% 频率50HZ±1HZ12、试样温度：-40℃—50℃13、工作环境温度：-5℃—50℃14、相对湿度：≤80%RH15、外形尺寸（mm）：380×205×32516、净重量：3.7kg四﹑产品特点：1、检测速度快,只需几分钟，测量准确；2、体积小、重量轻，用途广泛；3、操作简单，全自动测试；4、显示部分采用红色数码管显示5、具有与打印机连接功能（可选配件）。
五、说明：SFY系列红外线快速水分测定仪，采用热解重量原理设计的，是一种新型快速水分检测仪器。
水分测定仪在测量样品重量的同时，红外加热单元和水分蒸发通道快速干燥样品，在干燥过程中，水分仪持续测量并即时显示样品丢失的水分含量%，干燥程序完成后，最终测定的水分含量值被锁定显示。
与国际烘箱加热法相比，红外加热可以最短时间内达到最大加热功率，在高温下样品快速被干燥，其检测结果与国标烘箱法具有良好的一致性，具有可替代性，且检测效率远远高于烘箱法,一般样品只需几分钟即可完成测定。
该仪器操作简单，测试准确，显示部分采用红色数码管，示值清晰可见，分别可显示水分值，样品初值，终值，测定时间，温度初值，最终值等数据，并具有与计算机，打印机连接功能。
因此该水分仪可广泛应用于一切需要快速测定水分的行业，如医药、粮食、种子、菜籽、烟草、化工、石墨、油墨、沙土、砂石、茶叶、食品、肉类以及纺织、农林、造纸、橡胶、塑胶、防火门等行业中的实验室与生产过程中。
NDC_红外线检测TM710烟草专用红外水分仪MK3说明书
2.2 TM710的外形图…………………………………13
2.2.1探头……………………………………………13
2.2.2探头输出站……………………………………14
2.2.3操作界面……………………………………15
2.2.4采样遥读表……………………………………16
键盘：彩色触摸屏（有声音提示）
输出：710数据总线，通过9孔D型插座和专用电缆与探头输出站或操作界面连接
图1.1手持式操作界面
第二章安装
2.1 TM710安装的注意事项
电源：系统需要一个符合电压范畴要求的纯洁电源：
电压：80～265V，频率：50/60Hz
功率：最大50W
隔离开关
连接到总电源的设备需要接一个双刀开关或电流断路器如此的隔离开关，那个开关应当安装在设备邻近、容易操作的地点。
采样显示，由一组常开继电器操纵，最大开关负荷240V AC，1A
网络连接：
通过屏蔽双绞线的710数据总线
1.5.5手持式操作界面
尺寸：220 mm(230 mm)(宽)×143 mm(155 mm)(高)×50 mm(60 mm)(厚),括号内的尺寸为加上橡胶爱护套后的尺寸,上边尺寸不包括电缆接头和电缆
电缆布线
TM710的信号电缆布线在弱信号桥架，电源电缆布线在小功率电源桥架。不可更换仪器的电源电缆线。把设备接到总电源的隔离开关和电缆的额定电流不能小于10A。
幸免电磁干扰
绝不可把TM710系统的任何元件靠近诸如大功率电机、电焊设备、有强静电放电的设备、微波炉、大功率变压器、变频调速器等强电磁干扰源（EMI）安装。
（8）建立一个新产品处方……………………………61
yls16a红外快速水分测定仪说明书
一．概述1.1 简介感谢您购买本公司的YLS16A烘干法水分测定仪（以下简称为水分仪）又称卤素水分仪。
本公司是领先的精密水分测定仪、天平、粘度计及热分析仪器的生产商。
我们有专业的技术人员会尽快地向您提供服务。
为确保您能完全掌握水分仪的使用。
请您务必先仔细阅读本说明书，再进行使用YLS16A烘干法水分测定仪，谢谢。
1.2 特点用途YLS16A烘干法水分测定仪操作方便，测量准确，有以下特点。
①该水分仪集电子天平技术、卤素辐射技术和温控技术于一体②该水分仪体积小巧，功能完善，使用方便③该水分仪升温迅速，加热均匀④该水分仪采用大的背景可切换的带背光点阵式液晶显示，读数清晰⑤该水分仪内置功能键：可对重量、时钟校准；手动、定时、自动关闭模式选择；样品单元进行设置，加热结束蜂鸣器提示等多种功能⑥该水分仪内置数据库可储存50个样品所设置的数据⑦该水分仪若连接RS232串口打印机，可输出9种参数；⑧该水分仪在干燥过程中显示所有测试数据⑨该水分仪能广泛应用于医药、食品、烟草、粮食、化工等行业的实验室和日常进货及过程控制。
1.3使用环境与安全事项1.3.1 水分仪应置于稳定坚固、平坦的工作台上，尽量避免放于气流、腐蚀、振动、过冷过热过湿的环境中。
1.3.2 工作环境温度15℃～30℃，温度波动度小于5℃/h，相对湿度50%～75%。
1.3.3工作电压为220V ,50Hz；功率约300W。
1.3.4确保水分仪周围有足够的空间以防止热堆积和过热（水分仪上方至少1米空间）。
1.3.5水分仪在加热过程中，上盖部分会发热，请不要放置东西，更勿用手直接触摸，应手持前方顶盖把手开关上盖。
1.3.6加热过程中请不要将上盖圆孔覆盖，保持良好的散热性。
因干燥单元温度会升高，仪器上方或四周请勿放置易燃物。
移开样品时请小心，因样品、样品盘或其它样品容器仍较热。
最大秤量：20g实际标尺分度值（精2mg 度）：水分测定准确度：±0.5%（样品≥2g）水分含量测定可读性：0.02%～0.1%（样品≥2g）温控调节允差：±1℃加热温度范围设定：（60～160）℃（以1℃调整）加热时间范围设定：0 min～99min（以1min调整）分析方法：手动、定时、自动显示参数：9种（详见后打印）水分含量测定范围：0%～100%外壳尺寸：345mm×190mm×155mm净重 4.6kg三．安装与调整3.1 开箱检查开启包装箱，请检查是否运输损坏，产品配备与装箱单内容是否一致（如有损坏或配件遗失请及时与本公司或经销商联系）。
Sh10A型水份测定仪说明书
Sh10A型水份测定仪说明书一、仪器的用途本仪器可供工矿企业、农业、科研机构的试验室需要对化工、制药原料、燃料、成品、半成品、颗粒或粉状及谷物、土壤、造纸、食品、茶叶等所含的游离水分进行测试，它们的含水量大多是一项重要的技术经济指标，Sh10A型烘干法水分测定仪对于试样能够经受红外线辐射波照射而不至于被挥发或分解的物质均能使用本仪器，并能及时指导生产。
二、主要技术参数最大载荷10g 定时器范围0～30min微分标尺分度值5mg 恒温精度±2℃微分标尺读数范围0～1g 秤盘直径φ100mm准确度等级一级电源及功耗220V/50Hz 260W调温范围80～160℃外形尺寸28×37.5×56cm重量（净量）12kg三、仪器原理与结构Sh10A型烘干法水分测定仪是根据称重法和烘箱法原理设计，将物质在烘干前和烘干后的质量进行比较，以得到物质内所含水分的百分比。
本仪器由单盘上皿式天平、红外线干燥箱及电器控温三大部件组成，天平的秤盘置于红外线干燥箱内，当试样物质受穿透性强的红外线辐射波热能后，游离水分迅速蒸发，当试样物中的游离水分充分蒸发后，通过天平的光学投影装置，可直接读出试样物质含水率的百分比。
烘干速度快，重复性好，控温电路采用半导体热敏电阻及可控硅控温线路，其升温速度快，恒温性能好，电网电压波动时对温度变化影响小，该仪器还装有定时器及报警装置，操作简单。
图一、图二、图三为仪器结构示意图。
1. 投影屏11.支架21.光学柱2. 控温旋钮12.横梁22.秤盘3. 定时旋钮13.大平衡螺母23.秤盘架4. 电源开关14.指针24.小平衡螺母5. 垫脚15.光源灯座25加码盘6. 水平调整脚16.光源灯支架26.阻尼片7. 水准器17.集光镜8. 天平开关旋钮18.微分标尺9. 电源插头19.物镜筒10.重心铊20.上三棱镜27. 干燥箱29. 五芯线插座（背后）31. 后盖板28. 温度计30. 红外线灯泡32. 零位微调旋钮33. 熔断丝管35. 五芯线插头34. 紧固螺钉。
红外线水分测定
红外线水分测定
测量步骤：
1.打开电源，仪器自动进行零点调整，扣除皮重。
（关闭灯罩，按TARE/RESET键，不要放置物品，样品器皿自动升降，显示“BUSY”,然后重量指示为“0.000g”。
可通过按T\T/ENT键切换温度、时间项，按“▲、▼”设定相应所需数值。
出厂设置温度：105℃、时间：15min.）
2.打开灯罩，当重量显示为“0.000g”时把样品放在器皿上（样
品尽可能摊开分布均匀）。
3.关闭灯罩，按下START/STOP键，红外灯发光，重量显示变
为水分含量（%）。
4.完成烘干作业时，按下START/STOP键，用摄子取出样品器
皿。
若要继续测试，按下TARE/RESET键，进行下一轮测试，否则关闭电源。
红外水分测定仪使用说明
红外水分测定仪使用说明大家好，今天咱们聊聊红外水分测定仪，这个名字听起来就挺高大上的。
其实它的用途可不简单，尤其是对农民朋友和实验室的小伙伴们来说，简直就是神器。
有了它，咱们可以准确测量物品里的水分含量，省时省力，真是让人感到“哎呀，太方便了！”不过呢，咱们得先了解一下这玩意儿是怎么用的。
拿到仪器的时候，咱们别急着就开始“开干”。
先看看说明书，没错，先了解了解产品的基本功能。
就像吃饭前得先洗手，知道吗？红外水分测定仪可不是拿来随便玩的。
它的原理是利用红外线对水分的吸收特性，来判断样品的水分含量。
听起来高深，但其实只要掌握了几个小窍门，就能轻松上手。
使用前，咱们得准备好样品。
记得啊，样品最好均匀，切得太厚或者太薄都不好。
想想就像在做菜，切得不均匀，最后的味道肯定不一样。
将样品放在测量平台上，然后轻轻合上盖子。
此时的你，简直像是个科学家，准备进行一场水分探秘之旅。
按下启动按钮，这个时候心里是不是有点小激动呢？感觉就像是要揭晓一个秘密。
在测量的过程中，咱们可得耐心等待哦。
仪器会用它的红外线探测，慢慢给你反馈水分的含量。
就像在等一个期待已久的电话，心里别提多忐忑了。
等到屏幕上出现数据的时候，嘿嘿，那种成就感简直没得说。
可是！记得别忘了记录数据，没事儿的时候看看，还能做个比较呢，真是像在玩数字游戏一样。
操作完毕后，记得把仪器清理干净。
这一点可不能马虎。
就像吃完饭要洗碗一样，不然下次用的时候可就麻烦了。
轻轻擦拭测量区域，确保没有残留的样品，保持仪器的洁净才能保证下次的测量准确。
话说回来，仪器就像咱们的好朋友，得好好对待嘛。
在使用过程中，有些小细节也得留意。
比如说，避免阳光直射，太亮的环境可会影响测量结果。
就像咱们在户外玩手机一样，强光下屏幕都看不清，测量当然也不准啦。
还有温度问题，确保在适宜的环境下使用，这样才能保证结果的准确性。
就像咱们生活中，不同的季节穿不同的衣服一样。
使用红外水分测定仪，真的是一项既有趣又实用的工作。
检测中心SFY30红外线快速水分测定仪操作规程
检测中心SFY-30红外线快速水分测定仪操作规程
1、操作步骤：
1.1 仪器安装调试。
仪器必须放在固定并且水平的工作台上。
安放
好仪器后，调节仪器后底板下的活动脚，使仪器处于水平。
1.2 接通电源，参数设定。
1.3 开机，预热仪器30分钟左右。
1.4 打开样品罩，取干净样品盘于天平架上，并回零。
1.5 称取一定量的样品并使样品均匀铺于盘中，将盘放回天平架。
1.6 盖上样品罩，待读数稳定后，按“↑”键后，紧接按“测试”
键，仪器开始加热测试。
1.7 待仪器提示测试结束时，仪器自动停止加热，并发出报警声，
按一次“显示”键即可消除报警声，并显示判别时间。
再按一次“显示”
键，仪器显示最终水分值。
记录测试结果。
2、注意事项。
2.1 称取样品时，样品应搅拌均匀；样品量应以薄薄铺满盘底为宜。
一般为3克左右。
2.2 取放称量盘的过程中尽量用托架，轻取轻放，以保护天平精密
性。
2.3 测定完一个样品后，必须待样品盘冷却至室温后在进行下一个
试样的测定。
2.4 测定水分的过程中，不能用手去触摸加热筒，或振动工作台面。
冶金行业NDC红外线检测TM烟草专用红外水分仪MK说明书小本
1 / 125
说明书(小本)
2 / 125
TM710 烟草专用红外水
分仪
简明操作手册
(MK3 版)
NDC 红外技术 X 公司
目录
第
一
章
绪
论………………………………………来自……4
1.1质量保
证…………………………………………
…
4
3 / 125
座…………78
附录4探头输出站和操作界面主板上的接线
端
子
…
7
9
附录5I/O接口板的接线端
14 / 125
子………………………81 附录6I/O扩展接口板的接线端 子………………82 附录 7BCD 码开 关……………………………………83 附录9故障速查 表……………………………………85 附录10触摸键说 明……………………………………87
在使用手册中阐述的仪器包括有壹个 或多个计算机程序,这些计算机程序属 NDC 红外技术 X 公司且受保护。NDC 红 外技术 X 公司只允许在正常使用产品时,使 用这些程序,而不许可将其用于其它情况。 严禁设备买方或他人以任何形式将上述程
12 / 125
5.1光源灯泡组
件……………………………………68
5.1.1光源灯泡的拆
装…………………………………68
5.2滤光片转盘电
机…………………………………70
5.2.1电机的拆
装………………………………………70
5.2.2更换电
机…………………………………………71
5
.
3
保
险
丝……………………………………………
NDC_红外线检测TM710烟草专用红外水分仪MK3说明书(小本)
TM710烟草专用红外水分仪简明操作手册(MK3版)NDC红外技术公司目录第一章绪论 (4)1.1质量保证 (4)1.2版权说明 (4)1.3储存 (5)1.4开箱 (5)1.5技术参数 (6)1.5.1探头 (6)1.5.2操作界面 (7)1.5.3探头输出站 (8)1.5.4采样遥读表 (9)1.5.5手持式操作界面 (10)第二章安装 (11)2.1 TM710安装的注意事项 (11)2.2 TM710的外形图 (13)2.2.1 探头 (13)2.2.2 探头输出站 (14)2.2.3 操作界面 (15)2.2.4 采样遥读表 (16)2.3 TM710的安装 (17)2.3.1 探头安装要求 (17)2.3.2 探头安装支架 (20)2.3.3 探头输出站和操作界面的安装 (21)2.3.4 采样遥读表的安装 (23)0文档来源为:从网络收集整理.word版本可编辑.第三章 TM710系统的电气连接 (24)3.1 TM710系统的部件 (24)3.2 单探头系统 (24)3.3 TM710的多探头系统 (26)3.4 电气连接 (27)3.4.1 探头输出站和操作界面主板的对外连接 (27)3.4.2 I/O接口板的接线 (29)3.4.3 I/O扩展接口板的接线 (30)3.4.4 密封电缆套的应用 (31)第四章调试 (32)4.1 概述 (32)4.2 触摸键操作流程、页面 (32)4.2.1 触摸键流程 (32)4.2.2 触摸屏上面 (33)4.2.3 页面 (34)4.3 校准 (38)4.3.1 自动校准 (39)4.3.2 采样注意事项 (42)4.3.3 用操作界面的采样过程 (43)4.3.4 用采样遥读表采样 (47)4.3.5 数据处理 (50)4.3.6 修正值调节 (51)4.4 其它设置 (52)4.4.1 操作界面的显示说明 (52)（1）设置探头名称 (53)（2）设置响应时间 (54)（3）设置测量名称 (55)（4）查看产品的校准参数 (56)（5）设置4～20mA模拟输出的测量范围 (57)（6）设置报警上下限 (58)1文档来源为:从网络收集整理.word版本可编辑.（7）建立和储存新产品 (59)（8）建立一个新产品处方 (61)（9）自动标定 (65)第五章维修维护 (68)5.1 光源灯泡组件 (68)5.2 滤光片转盘电机 (70)5.3 保险丝 (72)5.4 清洁探头窗口 (73)5.5 电缆和电缆接头 (73)5.6 知识问答 (74)附录1 探头地址的设置 (76)附录2 探头电缆座接线 (77)附录3 探头输出站和操作界面的SK1插座 (78)附录4 探头输出站和操作界面主板上的接线端子 (79)附录5 I/O接口板的接线端子 (81)附录6 I/O扩展接口板的接线端子 (82)附录7 BCD码开关 (83)附录9 故障速查表 (85)附录10 触摸键说明 (87)第一章绪论1.1质量保证：NDC红外技术公司的产品从交付之日开始，有12个月的质量保证期，在质量保证期内，可免费维修和更换元件或整机。
水分快速测定仪使用说明书
微分标牌
隔热板（ＳＣ６９－０２Ｃ 独有）
横梁 大平衡铊
秤盘
十字秤盘架 小平衡铊
加码盘 阻尼架
定位柱
支架 感量铊
图２ 定量天平的横梁结构及调整示意图
7
安装
■４．２ ＳＣ ６９－ ０２Ｃ ：抽出仪器机箱内前后结合部的黑色隔热板。 用软布蘸酒精将横梁上的两把刀刃轻拭干净，然后轻轻地 将横梁准确安装在支架的三个定位柱上，并将加码盘悬挂 在横梁的刀刃上，放上十字秤盘架，放好秤盘。 注意：加码盘有记号的一面正对操作者。 插入隔热板，安装后的天平横梁如图２所示。 接通电源。接电源前应注意当地电压与要求电压是否相符， 并检查保险丝管、红外线插头（打开仪器后部上盖，在瓷 质电阻器下部）及光学电源插头（在光学柱背面）是否接 通，然后开启天平及红外线灯泡开关，此时投影屏上及红 外线灯应光亮。
0803q10040r0s1外形示意图1161sc6902c温度控制器的使用1162sh10a温度控制器的使用52分度值的检查和调整106烘干温度的设定和定时1151零位的校正1263sh10a定时器的使用1371干燥处理1372称取试样1473预热调零1574加热测试75读数及计算168常见故障及排除方法202510成套性2713外形示意图图1asc6902c水分快速测定仪12聚光筒1红外线灯泡3机箱4平面镜旋钮5底座6水平调整脚7垫脚8开关旋钮9水准器10紧定螺钉11小灯泡13物镜筒14三棱镜15上下螺钉18红外线灯泡开关16左右螺钉17投影屏19电压调节旋钮20门钩旋钮21铭牌131415161718121110192021外形示意图1413121115161718192021222310242526图1bsh10a水分快速测定仪12水准器1红外线灯泡2干燥箱3圆形插座4紧定螺钉6机箱7平面镜旋钮8底座9水平调整脚10垫脚11开关旋钮13紧定螺钉14小灯泡15聚光筒18上下螺钉16物镜筒17三棱镜19左右螺钉20投影屏21控温旋钮22定时旋钮23红外线灯泡开关24温度计25门钩旋钮26铭牌原理及用途2
FD-660说明书
９－１．如何执行维护 .........................................................................................................................４０ ９－２．保险丝更换.............................................................................................................................４０ ９－３．加热器更换.............................................................................................................................４１
６．开始检测................................................................................................................................... １５
■开始检测时的注意事项..............................................................................................................１８ ●首次检测....................................................................................................................................１８ ●连续检测注意事项..................................................................................................................... １９ ●铝箔的使用................................................................................................................................ １９ ●检测粉状，颗粒，粘稠样本....................................................................................................... １９ ●检测液体样本............................................................................................................................. １９ ●检测大颗粒样本......................................................................................................................... １９ ●除污........................................................................................................................................... １９ ●配备外置风防............................................................................................................................ １９
红外线水分快速测定仪使用方法
红外线水分快速测定仪使用方法简介红外线水分快速测定仪是一种用于快速、准确测定物质水分含量的设备。
它利用红外线技术来测量样品中的水分分子，适用于多种行业，如食品加工、化工、制药等。
本文将详细介绍红外线水分快速测定仪的使用方法。
正确操作红外线水分快速测定仪的步骤1.准备工作：在使用红外线水分快速测定仪之前，需要进行一些准备工作。
首先，确保设备处于正常工作状态，并检查仪器的电源、传感器等部件是否正常。
接下来，根据需要选择合适的样品容器，以保证样品在测试过程中的稳定性。
最后，根据样品的特点选择合适的测量模式，红外线水分快速测定仪通常提供多种不同的测量模式。
2.样品准备：根据所需测量的样品，进行样品的准备工作。
首先，将样品取出，并确保样品的表面干燥整洁，以保证测试的准确性。
其次，根据样品的特性选择合适的测试方法，如直接测试或间接测试。
对于直接测试，将样品放入红外线水分快速测定仪的样品容器中；对于间接测试，将样品放在适当的容器中，然后放入仪器中。
3.启动设备：接通红外线水分快速测定仪的电源，并根据设备的操作说明启动设备。
在启动过程中，仔细检查仪器的显示屏，确保仪器处于正常工作状态。
4.设置测试参数：根据样品的特性和测试要求，设置红外线水分快速测定仪的测试参数。
包括样品的称量范围、测量模式、显示单位等。
确保设置的参数与实际测试要求相符，并记录下所设置的参数。
5.开始测试：将样品放入红外线水分快速测定仪的样品容器中，按下开始测试按钮，开始进行测量。
在测试过程中，仔细观察仪器的显示屏，确保测量值的准确性。
测试完成后，记录下测量结果。
6.数据处理：根据测试结果进行数据处理。
首先，根据所设置的显示单位，将测量结果进行换算。
其次，根据样品的特性和测试要求，进行数据的分析和整理。
最后，将处理得到的数据记录下来，以备后续分析和应用。
7.清洁和保养：在使用完红外线水分快速测定仪后，需要进行清洁和保养工作。
首先，将仪器的样品容器和其他部件进行清洗，以保证下次使用的准确性。
红外水分测定仪说明书
产品名称：红外水分测定仪
型号：MB23
检测项目：水分含量测定
检测样品：畜禽肉、谷物等食品
产品简介：
产品可用于食品行业、制药行业、化工行业，并具有一下的特点：
1、背亮液晶演示屏
屏幕更加清晰明亮，并提供丰富的测定信息
2、便携的操作
没有繁琐的菜单，6个按键轻松完成全部操作
3、杰出的性能
运用了隔热式承重传感器技术、来防止加温过程对称量准确度造成的影响4、标配RS232通讯接口
方便连接打印机、电脑和其他外围设备
技术参数：
量程（g）110
可读性（g）0.01
可读性（g样品）（%）0.1%
重复性（3g样品）（%）0.3%
0.2%
重复性（10g样品）（%）
最小样品量（g）0.5
建议样品量（g）3-20
秤盘尺寸（mm）Φ90
升温程序标准
环境操作温度（℃）10℃-30℃
通讯双向RS232
终点控制定时、自动
加热温度范围（℃）50℃到160℃(5℃为一阶梯)
显示内容水分%、固体%、重量、时间、
温度
加热时间1-60分钟步进量为30秒，60-90
分钟步进量为1分钟
外形尺寸（宽*高*长）（mm）165*127*280
净重（kg） 2.1
总重（kg） 4.15
样品盘手柄标配
加热源红外加热
厂商：天迈生物
产地：杭州。
红外线快速水分测定仪安全操作规定
红外线快速水分测定仪安全操作规定一、前言红外线快速水分测定仪是一种现代化、智能化的测量设备，可以精确地测量样品中的水分含量。
为了确保使用过程中的安全性和准确性，制定本安全操作规定。
二、基本原则1.严格按照测量仪器使用方法进行操作，防止误操作引发危险；2.遵循实验室安全管理制度，保证使用时的操作规范；3.对测量仪器进行定期维护和检修，确保设备的正常运行。
三、仪器基本构造与工作原理1.仪器基本构造红外线快速水分测定仪由仪器主机、显示器、微型打印机、电源适配器四部分组成，其中仪器主机为测量核心，显示器和微型打印机用于显示和输出测量结果，电源适配器则用于为设备供电。
2.工作原理该仪器采用红外线热平衡法进行测量，即根据样品的水分含量与样品吸收或透射红外线的能力的关系，改变加热时间来使样品达到热平衡状态，进而精确地测定样品中的水分含量。
四、安全操作规范1.操作前准备1.1、仪器常规维护：检查测量仪器的密封性、仪器内部是否有异物等，保证设备处于正常可用状态；1.2、样品准备：留心选择样品，用化学方法或物理方法处理后，避免对测量结果产生影响。
2.测量仪器使用2.1、按照正常使用方式进行操作，避免操作过程中导致烫伤、爆炸等安全问题；2.2、使用测量仪器时，要保持仪器周围的环境干净，减少外界因素对测量结果造成影响；2.3、使用测量仪器时不要将随身物品放置在测量仪器附近，使其与测量仪器之间产生干扰和影响；2.4、使用测量仪器时，避免吸入红外线尘粉对身体造成损害；2.5、操作时应注意保护测量仪器的电源插头，以避免损坏。
3.操作后清洁与维护3.1、根据测量仪器使用说明书的要求，定期进行清洗、消毒等消毒保养措施，确保测量仪器使用寿命；3.2、使用过程中进行测量仪器的定期校正和调整，保证数据的精准度；3.3、在日常使用过程中，对用过的样品仪器进行清理和防潮措施，以保证下一次测量的精确度；3.4、对于存放在仪器中的样品，应定期取出并进行适当处理，防止对仪器产生危害或影响测量结果。
红外线水份测定仪说明书
红外线水份测定仪说明书首先感谢您选用本公司生产的《冠亚牌》快速水分测定仪。
请您在使用前详细阅读本说明书，如有疑问，可与本公司取得联系。
一、用途、特点《冠亚牌》SFY-20E红外线水份测定仪，是一种新型快速水分测定仪器，可用来测定任何物质的水分含量（通过加热发生危险化学反应的物质除外），该仪器采用热解重量设计原理，仪器测量样品重量的同时，加热单元和水分蒸发通道快速干燥样品.在干燥过程中，仪器持续测量并即时显示干燥过程中样品丢失的水分含量％，干燥完成后，最终测定的水分含量锁定，按显示键可显示水分值、重量初始值、现时值、测试时间等数据.与传统的烘箱加热法相比，新型加热装置可在最短时间达到最大加热功率，可使样品在高温下快速被干燥，大大减少了测定时间.该仪器可用于一切需要快速准确测量水分的行业。
二、SFY-20E红外线水份测定仪技术参数1、称重范围：0-90g2、水分测定范围：0.01-100%3、样品质量：0.1-90g4、加热温度范围：起始-205℃加热方式：可变混合式加热微调自动补偿温度最高15℃5、水分含量可读性：0.01%6、显示参数：7种红色数码管独立显示模式7、外型尺寸：380×205×325(mm)8、电源：220V±10%9、频率：50Hz±1Hz10、净重：3.7Kg三、红外线水份测定仪仪器特点检测速度快，只需几分钟，创行业之最；采用最新一代传感技术，快速、简便，一键式操作;操作简单，全自动操作模式，无可动部件；关键零部件均采用纯进口高端材料，以保证产品检测结果的准确性；零易损件，样品盘采用耐酸耐碱耐变形的纯不锈钢材料，无易耗品，样品盘克循环利用；采用特质的环形卤素光源，加热均匀，加热器更耐用；四、键盘操作（主要按键操作）1、校准该校准功能是专门用来校准称重系统的，显示窗零位状态下，按“校准”键，仪器显示“—20—”，此时把20克砝码放到称量盘上，等待几十余秒，直到仪器显示砝码重量(即20.000或20.00)，此时校准完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SFY-20红外线快速水分测定仪使用说明书上海高致精密仪器有限公司第一章概述首先感谢您选用本公司生产的SFY-20红外线快速水分测定仪。
请您在使用前详细阅读本说明书，1.1用途、特点SFY-20红外线快速水分测定仪，采用热解重量原理设计的，是一种新型快速水分检测仪器。
水分测定仪在测量样品重量的同时，红外加热单元和水分蒸发通道快速干燥样品，在干燥过程中，水分仪持续测量并即时显示样品丢失的水分含量%，干燥程序完成后，最终测定的水分含量值被锁定显示。
与国际烘箱加热法相比，红外加热可以最短时间内达到最大加热功率，在高温下样品快速被干燥，其检测结果与国标烘箱法具有良好的一致性，具有可替代性，且检测效率远远高于烘箱法。
一般样品只需几分钟即可完成测定。
该仪器操作简单，测试准确，显示部分采用红色数码管，示值清晰可见，分别可显示水分值，样品初值，终值，测定时间，温度初值，最终值等数据，并具有与计算机，打印机连接功能。
因此该水分仪可广泛应用于一切需要快速测定水分的行业，如医药，粮食、种子，菜籽，烟草，化工，茶叶，食品、肉类、种子、石墨、油墨、锯末、沙土、砂石以及纺织，农林、造纸、橡胶、塑胶等行业中的实验室与生产过程中。
1.2 SFY-20主要技术指标水分测定范围（%）：0.01%-100%测定试样重量（g）：0-90最大称重量：（g）：20称量最小读数（g）: 0.001水分含量可读性(％): 0.01温度设定范围（℃）：室温-160显示参数：7种通讯接口：标准RS232接口波特率：9600/S比特通讯方式：MCS51系列单片机通讯方式2。
供电电源：电压220v±10%频率50HZ±1HZ试样温度：-40℃-50℃工作环境温度：-5℃-50℃相对湿度：≤80%RΗ外形尺寸：380mm×205mm×325mm净重量：3.7kg第二章调试2.1测定前准备工作2.1.1仪器放在固定且水平的工作台上，把仪器底面保护称重部件锣丝拧松至锣丝头部抵到桌面，掀开加热筒，轻轻放上称量支架与称量盘，调节仪器后底板下二个活动脚，使仪器水平。
2.1.2检查交流电源插座完好，取出电源线，与仪器接通电源。
2.1.3打开位于仪器后面的电源开关，听到蜂鸣器一声响，仪器通电后开始自检，数据显示窗5位数字依次显示“99999-00000”数字后，显示“SFY-2”。
然后显示“0．000 ”，同时温度显示窗显示初始值。
2．1.4仪器预热方式，在使用前必须预热30分钟，若环境温度较低需预热一小时，经预热后测定的数据真实有效。
2.1.5测定精度校准。
仪器出厂时已经做了校准。
但建议用户初次使用仪器时，或怀疑结果有误差及遇有测定对象是新品种时，须用烘箱法对仪器进行校准。
详见第四章。
2.2参数设定2.2.1判别时间的设定连续按“显示”键（每按一次，显示内容变化一次），直到仪器“判别时间”指示灯亮，此时仪器显示初始化值40秒，若需改动，增大则按“↑”键，减小则按“↓”键。
设定完成后按“清除”键，仪器回到现时重量显示状态。
2.2.2加热温度值设定需要调整加热温度值时，仪器右侧有一小门，在小门右上角向里轻按一下，小门自动弹开，（注意！小门右上角有一弹性开关锁住小门，不能直接向外用力开门，否则就会损坏小门开关结构）按照打开小门背面上的调节指示图把中间的设定开关拨到设定位置，此时仪器面板上设定指示灯亮。
然后旋转设定旋钮，设定新的温度值（仪器出厂时，加热温度设定值为160℃）。
再把开关拨回，此时正常指示灯亮。
当测定时，若实际温度值达不到控制温度值时，则缓慢旋转微调旋钮进行校准。
调整完后把小门轻按关上。
（温度控制有滞后，旋转微调旋钮后，应等待一点时间，观查显示值是否达到设定值，若没达到，再旋转微调旋钮，再等待，直到达到为止）2.2.3连接打印机与计算机设定仪器通电开机后初始状态为可接打印机方式，此时可连接选配的打印机，每次测定完水分后，按“打印”键就可把水分值打印出来，仪器不在测试水分状态下，按“打印”键无效。
若与计算机相连则连续按“显示”键直到显示“P 1”状态，然后按“↓”键使仪器显示“Ｐ0”，在该方式下，不能接打印机。
选择与计算机相连时，仪器在测定水分状态下，不间断地发送6字节ASCLL码数据，第一字节为前导数据“Y”，后五字节依次为高→低位水分值。
在连接打引机或计算机时仪器必须在关机状态下进行，否则会损坏仪器。
第三章水分测定3.1取样与样品制备3.1.1取样与样品的制备，与重要测试参数的选择对最终的测试精度十分关键。
3.1.2凡被测样品颗粒状的，应用粉碎机粉碎成粉状，方可进行测定，否则测试时间过长，且水分含量不能完全被干燥。
3.1.3 在采集颗粒，粉状样品过程中，一定要充分混样，保证样品水分均匀。
3.1.4对于一些易燃，易爆的测试样品，应选择较低的加热温度，并尽量取少的样品量，对于这些样品的测试应十分小心。
3.1.5对于大水分含量（粮食或液体）的样品制备过程中，应尽量避免水分丧失，若不能避免，这部分丧失应计算进去。
3.1.6对于柔软，粘弹性的样品，应切割成尽量薄的片。
3.1.7取样量的多少，建议用户一个基本原则就是薄薄铺满称盘底面积的量，粉状样品大致为3克左右。
3.1.8每次取样量的精度也很重要，误差应小于±0.005克。
3.2 测定水分操作3.2.1在仪器现时重量指示灯亮状态下，用手扶住机身，轻轻掀起加热筒。
用试样匙取试样放在称量盘中，此时仪器显示“3.000”克左右（取样数量对测定精度有一定影响，其规律是取样量大，重复性好，但测定时间长，兼顾精度与时间，我们建议取样为3±0.005克），取下称量盘用手将试样表面抖均匀或用小棒使试样表面均匀（注意防止试样丢失），放在托架上，连同托架一起轻轻放到称量盘支架上，合上加热筒。
3.2.2待重量显示稳定时，按“↑”键，紧接按“测试”键，仪器自动开始测定水分，此时水分示值指示灯亮，数据窗显示正在失去的水分量。
温度显示值在上升，直到设定值。
在测定水分中温度显示值上下跳动2-3度为正常现象。
3.2.3当水分测定完成后，仪器自动停止加热，并发出报警声，按一次“显示”键即可消除报警声，此时显示判别时间。
再按一次“显示”键，仪器显示最终水分值。
若仪器连接打印机则直接按“打印”键打印出水分值。
需要查看其它测试参数可连续按“显示”依次查看，最后按“清除”键使仪器回到现时重量状态下。
3.2.4掀起加热筒，用托架取出称量盘，用备用称量盘放到称量支架上，按“置零”键置仪器显示为0.000。
另一称量盘待冷却后，倒出试样，清理，以备下一次测定水分用。
第四章校准操作4.1校准操作。
取同一试样，同时用国标法测定，根据国标法测定值与仪器测定值的比较，调节仪器加热温度与判别时间，具体操作如下：若仪器测定值低于国标法测定值，则调高设定温度值或增加判别时间。
若仪器测定值高于国标法测定值，则调低设定温度值或缩短判别时间。
经过反复调整，直至测定误差达到要求为止。
为了方便调整建议用户改动设定温度值，而不要改动判别时间。
温度设定按2.2.2小节4．2由于该仪器称量系统具有高分辩率，高灵敏度特点，因而在测试时一定要防止震动，仪器正面不能迎风摆放。
第五章键盘功能操作5.1“显示”键仪器通电工作时，每按一次“显示”键，显示内容就会变化一次。
仪器依次显示“初始重量”，“判别时间”及“P”，功能选择。
在测定水分过程中，按“显示”键，仪器依次显示“水分示值”,“初始重量”，“现时重量”，“测试时间”，“判别时间”。
5.2“测试”键按“测试”键有效必须同时具备以下三个条件，一是仪器工作在现时重量状态，二是称量值大于0.5克，三是已经按过“↑”键，使仪器记下初始重量。
否则按“测试”键无效。
5.3“清除”键仪器在任何状态下，按“清除”键，仪器自动回到“现时重量”状态。
同样在测定水分状态时，按“清除”键，仪器停止测定水分工作，回到“现时重量”状态。
5.4“打印”键仪器设定为连接打印机工作方式时，在测定水分完成后，按“打印”键，则开始打印水分值，若仪器没接打印机，则不能按“打印”键，否则仪器就会死机，此时必须断电重新开机。
5.5 SFY-20 校准方法按“校准”键，仪表显示“—20—”，此时把20克砝码放到称量盘上，静等一段时间，大概有十秒多，直到仪器显示重量，此时校准完成。
若校准值超出误差（±10mg）, 可重新再按以上步骤进行校准，直至达到校准值。
校准应在仪器预热后进行。
5.6“↑”“↓”多功能键按“↑”键增加判别时间，记忆初始试样重量及功能设定，按“↓”键减少判别时间及功能设定。
不在测定水分状态下该两键设定有效。
5.7 “置零”键置零范围为最大称量值的100%。
仪器零位状态下显示不为0时，按此键可使仪器显示0。
第六章使用注意事项及维护6.1使用注意事项6.1.1在测定水分过程中，一定要避免震动，加热筒下端缺口不能迎风摆放。
6.1.2 测定样品在称量盘中堆积一定要平整，堆积面积尽量布满称盘底面,堆积厚度应尽量薄，利于水分完全蒸发。
6.1.3在测定水分过程中，不能用手去摸加热筒，严禁敲击或直接振动工作台面。
86.1.4由于该仪器称重系统为精密设备，尤其传力部分特别怕重压，冲击，因而在每次取，放称量盘时尽量用托架，若用手进行取，放称量盘应轻取，轻放。
6.1.5测定完成后，马上取下称量盘必须用托架，以免烫手。
托架在放入仪器中不应碰到称重支架与称量盘。
6.1.6测定后须待称量盘完全冷却后，再放入下一个试样。
16.1.7每次测定前，仪器重量显示必须为零。
6.1.8测定完成后，待称量盘完全冷却后再进行清理。
6.2维护6.2.1按规定进行定期检定6.2.2长期停用时，应把仪器右侧温度调节门关上，清洁仪器各部件后装箱，保存在干燥和无腐蚀性气体的环境中。
6.2.3严禁非专业人员拆装仪器。
6.2.4若仪器需要运输，应调整仪器底面传感器保护锣丝，具体操作应先在称盘上放上20克砝码，轻轻旋动螺丝使显示重量为零时，则停止，以保护传感器不受损。
6.3常见故障维修解答故障现象故障原因解决方法仪器开机不通电机后交流插座中保险丝管断，或电源线插头插座接触不良。
更换保险丝管，检查交流插头插座，若不行则与售后服务点或生产厂家联系。
红外线灯不亮红外线灯丝断或破裂灯泡松动更换红外线灯泡，或拧紧灯泡。
称重显示不正常查看称量支架与通孔间有无异物卡住。
若没有，则与售后服务点或生产厂家联系温度显示不正常查看温度调节电位器及设定开关有无松动。
有，则上紧，若不行则与售后服务点或生产厂家联系。
蜂鸣器不响可能蜂鸣器坏更换蜂鸣器需打开机器，应与售后服务点或生产厂家联系。
用户不要随意打开机器第七章仪器成套性7.1部件清单水分测定仪出厂时包括下列部件：①主机1台②电源线1条③托架1个④20g校准砝码1个⑤称量盘2个⑥三角支架 1 个7.2文件清单仪器包装内附文件：①产品说明书1份②产品出厂检验合格证1份③装箱单1份④保修卡1份7.3可选配件①微型打印机②可与计算机连接的软件。
