EMC 磁环的工作原理及应用
磁环的工作原理及应用
磁环的工作原理及应用磁环是一种由铁氧体或其他磁性材料制成的环形磁体。
它们是一种重要的电磁元器件，其工作原理是利用磁场的吸引和排斥作用实现能量的传递和转换。
磁环的工作原理可以用磁场耦合器件的原理来解释。
磁场耦合是指通过磁场的相互作用实现能量传递的过程。
当磁环中通电产生磁场时，它会吸引周围的磁性物体。
当磁环的磁场改变时，它会对周围的磁性物体施加力，实现能量的传递。
磁环的应用非常广泛，下面以几个典型的应用为例进行详细介绍。
首先，在电子设备中，磁环被广泛用于电感器和变压器等元件中。
电感器是一种能够储存和释放电能的元件。
磁环的工作原理基于电磁感应的原理，当磁环中的电流变化时，会产生一个变化的磁场，进而感应出一个反向的电流，从而实现了电能的传递和转换。
电感器在电子设备中起到了滤波、隔离和稳定电流的作用。
其次，磁环也被广泛应用于传感器中。
传感器是一种能够将实际物理量（如温度、压力等）转变为电信号的装置。
磁环传感器是一种利用磁场的变化来检测物理量的传感器。
当物理量发生变化时，会导致磁环中的磁场发生变化，从而产生相应的电信号。
这种传感器具有灵敏度高、响应快等特点，被广泛应用于测量、控制和自动化领域。
再次，磁环还在电力系统中起到重要作用。
在电力系统中，磁环被用于电力变压器中。
电力变压器是一种用于变换电压和电流的装置。
它由一个或多个磁化的铁芯和绕组组成。
当通过绕组的电流发生变化时，会生成一个变化的磁场，进而将电能从一个电路传送到另一个电路。
磁环作为电力变压器的核心部件，起到了支撑绕组和引导磁场的作用，使其工作稳定可靠。
最后，磁环还在通信设备中应用广泛。
在通信设备中，磁环被用于制造磁偶极子天线和磁振子等元件。
磁偶极子天线是一种用于发送和接收无线电信号的天线。
它利用了磁场的辐射和接收特性，通过改变磁环中的磁场，来实现对无线电信号的辐射和接收。
磁振子是一种利用磁性振动现象来实现能量转换的装置。
磁环的特殊磁性特性使其成为制造磁振子的理想选择。
抗干扰磁环的原理与作用
抗干扰磁环的原理与作用抗干扰磁环的原理是利用磁性材料对电磁场的吸收和反射作用。
一般情况下，抗干扰磁环由具有高磁导率和高磁饱和性能的铁磁材料制成，如镍铁合金等。
它们能够吸收附近的干扰电磁场，并改变其磁场分布，减弱或屏蔽干扰电磁场对电子仪器的影响。
1.减小电磁干扰：抗干扰磁环能够将附近的干扰电磁场高效地吸收，避免其影响电子仪器的正常运行。
它们通过改变磁场的分布，减弱干扰电磁场对仪器的干扰。
2.屏蔽电磁辐射：抗干扰磁环通过吸收和反射作用，能够将电子仪器中产生的干扰电磁辐射限制在较小的范围内。
这样可以防止电子仪器对周围设备或人员产生不必要的干扰。
3.保护电子元器件：抗干扰磁环能够防止周围的干扰电磁场对电子元器件产生潜在的损坏。
它们通过吸收和反射电磁场，减少电流的涌入，保护电子元器件不受干扰。
4.提高仪器的性能：通过减小电磁干扰和辐射，抗干扰磁环可以提高电子仪器的信号质量和准确性。
它们能够提供一个相对稳定的环境，减少外界因素对仪器性能的干扰，从而提高仪器的工作效率和可靠性。
1.根据电子仪器的需要选择适当的抗干扰磁环。
根据不同的应用场景和工作环境，可以选择不同类型和材质的磁环。
2.将抗干扰磁环安装在电子仪器周围或内部。
尽量将磁环靠近可能产生或受到干扰的元器件或电路。
3.根据需要，可以使用多个抗干扰磁环来进一步提高屏蔽性能。
根据具体情况，可以选择堆叠、串联或并联多个磁环。
4.在安装抗干扰磁环后，需要对电子仪器进行测试和调整，以确保其正常运行。
可以通过测量仪器的性能指标和操作界面的显示来评估磁环的效果。
总之，抗干扰磁环是一种有效的减弱或屏蔽干扰电磁场干扰的装置。
通过吸收和反射电磁场，它们能够减小电磁干扰、屏蔽电磁辐射、保护电子元器件、提高仪器性能。
在电子仪器的设计和使用中，合理选择和使用抗干扰磁环可以有效提高系统的可靠性和稳定性。

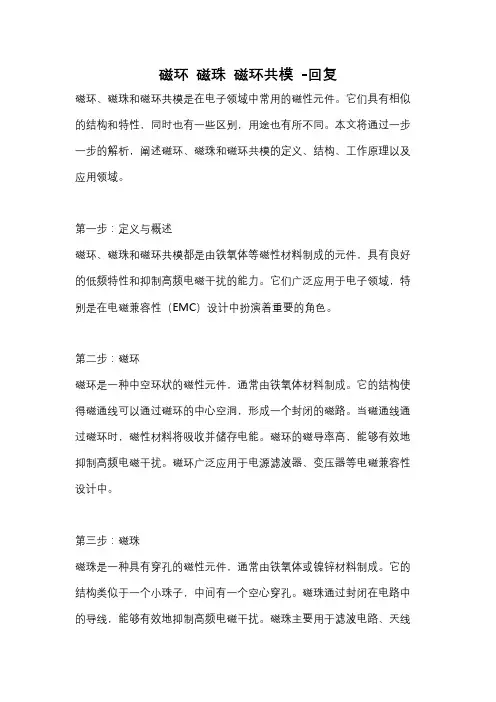

磁环 磁珠 磁环共模 -回复
磁环磁珠磁环共模-回复磁环、磁珠和磁环共模是在电子领域中常用的磁性元件。
它们具有相似的结构和特性，同时也有一些区别，用途也有所不同。
本文将通过一步一步的解析，阐述磁环、磁珠和磁环共模的定义、结构、工作原理以及应用领域。
第一步：定义与概述磁环、磁珠和磁环共模都是由铁氧体等磁性材料制成的元件，具有良好的低频特性和抑制高频电磁干扰的能力。
它们广泛应用于电子领域，特别是在电磁兼容性（EMC）设计中扮演着重要的角色。
第二步：磁环磁环是一种中空环状的磁性元件，通常由铁氧体材料制成。
它的结构使得磁通线可以通过磁环的中心空洞，形成一个封闭的磁路。
当磁通线通过磁环时，磁性材料将吸收并储存电能。
磁环的磁导率高，能够有效地抑制高频电磁干扰。
磁环广泛应用于电源滤波器、变压器等电磁兼容性设计中。
第三步：磁珠磁珠是一种具有穿孔的磁性元件，通常由铁氧体或镍锌材料制成。
它的结构类似于一个小珠子，中间有一个空心穿孔。
磁珠通过封闭在电路中的导线，能够有效地抑制高频电磁干扰。
磁珠主要用于滤波电路、天线匹配电路、隔离电路等应用中。
第四步：磁环共模磁环共模是一种特殊的磁环结构，用于电缆的电磁干扰抑制。
磁环共模具有两个相互绕制、方向相反的磁环，它们通过一个穿孔的电缆穿过。
当电缆上有共模干扰信号时，磁环共模会在两个磁环内产生反相磁通，从而抵消该干扰信号。
磁环共模广泛应用于电信号传输线路、计算机数据线缆等领域。
第五步：应用领域由于磁环、磁珠和磁环共模具有良好的低频特性和抑制高频电磁干扰的能力，它们被广泛应用于电子设备和通信系统中。
磁环常用于电源滤波器、变压器、滤波电路等领域；磁珠主要用于天线匹配电路、滤波电路以及隔离电路等；而磁环共模则用于电信号传输线路、计算机数据线缆等领域。
总结：本文以"磁环、磁珠和磁环共模"为主题，通过一步一步的解析，阐述了磁环、磁珠和磁环共模的定义、结构、工作原理以及应用领域。
这些磁性元件在电子领域中起到了重要的作用，为电子设备和通信系统提供了低频特性和抗干扰能力。
磁环选型攻略及EMC整改技巧
磁环选型攻略及EMC整改技巧如下图所示，本文将从四个方面对磁环进行阐述：一、磁环的应用场景首先，我们来看几张图片：图1：显示屏VGA线图2：适配器连接线图3：USB通信线这三根线都是我们生活中常见的供电线或通信线，它们都有一个特点，就是连接线上都有很突出的一部分，这突出的部分是什么呢？毫无疑问这就是加的磁环。
磁环是电子产品中常用的抗干扰元件，对于高频噪声有很好的抑制作用。
一般使用铁氧体材料（Mn-Zn）制成。
磁环在不同的频率下有不同的阻抗特性，一般在低频时阻抗很小，当信号频率升高时，磁环表现的阻抗急剧升高，在EMC工程设计中，磁环作用显著而被广泛适用。
二、磁环的工作原理图4：磁环等效电路如图4所示，磁环在应用中的等效电路。
L为等效电感，R为线缆的等效直流阻抗，C为绕线之间产生的分布电容，这个分布电容要特别注意，它会降低高频滤波性能。
图5：磁环的阻抗曲线如图5所示，磁环在未饱和的情况下，信号频率越高，其对应的阻抗越高，当频率超过谐振点时，阻抗会呈现下降趋势。
图6：EMC整改常用的扣式磁环扣式磁环与铁氧体的最大区别在于它具有很大的损耗，用这种扣式磁环制作的电感，其特性更接近电阻。
它是一个电阻值随着频率增加而增加的电阻，当高频信号通过铁氧体磁环时，电磁能量以热的形式耗散掉。
三、磁环的分类1、铁氧体磁环一般锰锌环涂绿色；铁氧体磁环主要包括镍锌铁氧体磁环和锰锌铁氧体磁环。
按磁导率可分为两类：一是，镍锌铁氧体磁导率在100-1000之间，被称为低导磁环；二是，锰锌铁氧体磁环材料的磁导率一般在1000以上，被称为高导磁环。
图7：锰锌铁氧体高导率磁环镍锌铁氧体磁环一般用于各种线材，电路板端，电脑设备中抗干扰。
锰锌铁氧体磁环，磁导率很大，这种磁环，通常用来绕制共模电感，抑制电源接口低频共模传导干扰。
图8：共模电感一般共模电感抑制频段在500K-30M之间，滤波频段要比铁粉芯差模电感高。
通常情况下，材料磁导率越低，适用的频率范围越宽；材料磁导率越高，适用的频率范围越窄。

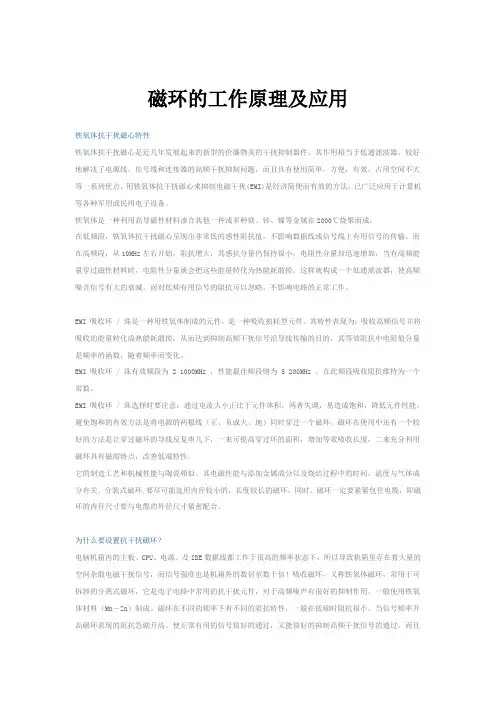

EMC 磁环的工作原理及应用
磁环的工作原理及应用铁氧体抗干扰磁心特性铁氧体抗干扰磁心是近几年发展起来的新型的价廉物美的干扰抑制器件，其作用相当于低通滤波器，较好地解决了电源线，信号线和连接器的高频干扰抑制问题，而且具有使用简单，方便，有效，占用空间不大等一系列优点，用铁氧体抗干扰磁心来抑制电磁干扰(EMI)是经济简便而有效的方法，已广泛应用于计算机等各种军用或民用电子设备。
铁氧体是一种利用高导磁性材料渗合其他一种或多种镁、锌、镍等金属在2000℃烧聚而成，在低频段，铁氧体抗干扰磁心呈现出非常低的感性阻抗值，不影响数据线或信号线上有用信号的传输。
而在高频段，从10MHz左右开始，阻抗增大，其感抗分量仍保持很小，电阻性分量却迅速增加，当有高频能量穿过磁性材料时，电阻性分量就会把这些能量转化为热能耗散掉。
这样就构成一个低通滤波器，使高频噪音信号有大的衰减，而对低频有用信号的阻抗可以忽略，不影响电路的正常工作。
EMI 吸收环 / 珠是一种用铁氧体制成的元件，是一种吸收损耗型元件。
其特性表现为：吸收高频信号并将吸收的能量转化成热能耗散掉，从而达到抑制高频干扰信号沿导线传输的目的，其等效阻抗中电阻值分量是频率的函数，随着频率而变化。
EMI 吸收环 / 珠有效频段为 2 1000MHz ，性能最佳频段则为 5 200MHz ，在此频段吸收阻抗维持为一个常数。
EMI 吸收环 / 珠选择时要注意：通过电流大小正比于元件体积，两者失调，易造成饱和，降低元件性能，避免饱和的有效方法是将电源的两根线（正、负或火、地）同时穿过一个磁环。
磁环在使用中还有一个较好的方法是让穿过磁环的导线反复串几下，一来可提高穿过环的面积，增加等效吸收长度，二来充分利用磁环具有磁滞特点，改善低端特性。
它的制造工艺和机械性能与陶瓷相似。
其电磁性能与添加金属成分以及烧结过程中的时间，温度与气体成分有关。
分装式磁环,要尽可能选用内径较小的，长度较长的磁环，同时，磁环一定要紧紧包住电缆，即磁环的内径尺寸要与电缆的外径尺寸紧密配合。

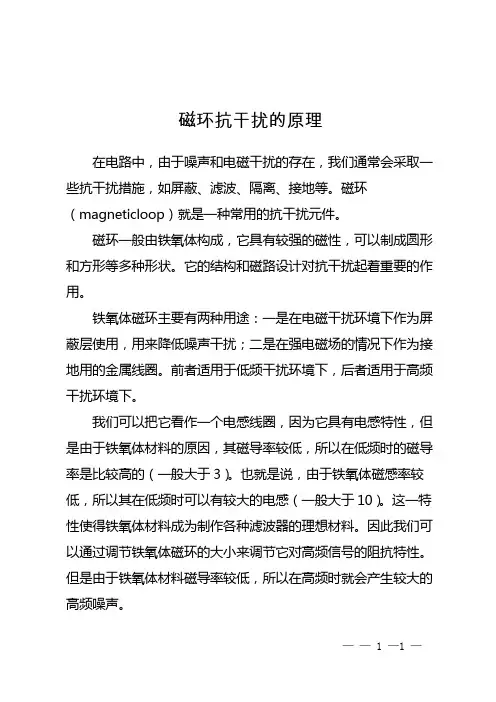

磁环抗干扰的原理
磁环抗干扰的原理
在电路中，由于噪声和电磁干扰的存在，我们通常会采取一些抗干扰措施，如屏蔽、滤波、隔离、接地等。
磁环（magneticloop）就是一种常用的抗干扰元件。
磁环一般由铁氧体构成，它具有较强的磁性，可以制成圆形和方形等多种形状。
它的结构和磁路设计对抗干扰起着重要的作用。
铁氧体磁环主要有两种用途：一是在电磁干扰环境下作为屏蔽层使用，用来降低噪声干扰；二是在强电磁场的情况下作为接地用的金属线圈。
前者适用于低频干扰环境下，后者适用于高频干扰环境下。
我们可以把它看作一个电感线圈，因为它具有电感特性，但是由于铁氧体材料的原因，其磁导率较低，所以在低频时的磁导率是比较高的（一般大于3）。
也就是说，由于铁氧体磁感率较低，所以其在低频时可以有较大的电感（一般大于10）。
这一特性使得铁氧体材料成为制作各种滤波器的理想材料。
因此我们可以通过调节铁氧体磁环的大小来调节它对高频信号的阻抗特性。
但是由于铁氧体材料磁导率较低，所以在高频时就会产生较大的高频噪声。
—— 1 —1 —。
EMC磁环的工作原理及应用
EMC磁环的工作原理及应用
首先，让我们来了解EMC磁环的工作原理。
EMC磁环是由一个可导磁材料制成的环形装置，通常是圆环形状。
当电流通过磁环时，它会产生一个磁场。
当外部磁场与磁环的磁场相互作用时，会在磁环中产生感应电动势。
这个电动势可以用来检测外部磁场的强度和方向。
1.磁场测量：EMC磁环可以用来测量磁场的强度和方向。
它可以被放置在需要测量磁场的地方，并通过测量产生的感应电动势来确定磁场的强度。
这对于磁场探测和磁场测量非常有用。
2.电流测量：EMC磁环可以用来测量通过电流导线的电流。
通过将导线穿过磁环，电流的磁场将导致在磁环上产生感应电动势。
通过测量这个电动势，可以确定通过导线的电流。
3.接近开关：EMC磁环可以用作接近开关。
当有物体靠近磁环时，物体中的导体将受到磁场的影响，从而在磁环上产生感应电动势。
这可以用作接近开关的工作原理，用于控制和检测物体的接近。
4.磁通计量：EMC磁环还可以用于磁通计量。
通过测量在磁环上产生的感应电动势，可以计算通过磁环的磁通量。
这对于测量磁通量的应用非常有用。
5.电动力学研究：EMC磁环在电动力学研究中也有重要的应用。
通过测量在磁环上产生的感应电动势，可以得到与电动力学相关的信息，如电场、电流和磁场的相互作用。
综上所述，EMC磁环通过电磁感应的原理工作，并在磁场测量、电流测量、接近开关、磁通计量和电动力学研究等多个应用中发挥重要作用。
它在工业、科学和技术领域中具有广泛的应用前景。
EMC整改之磁环使用
EMC整改之磁环使用磁环是一种常用的EMC整改措施之一，它主要用于解决电磁辐射干扰和电磁感应干扰问题。
磁环一般由磁性材料制成，形状呈环状，内部孔径适配电缆或导线，通过将电缆或导线穿过磁环来实现电磁干扰的抑制。
磁环的工作原理是基于电磁学中的相互感应定律和麦克斯韦方程组。
当电流通过导线时，会产生一个围绕导线的磁场。
通过穿过磁环，磁场将被磁环吸收和分散，从而减少磁场的辐射范围，进而降低电磁辐射干扰的强度。
同时，当外部电磁场通过导线时，磁环也会产生一个与之方向相反的磁场，通过对外部电磁场的衰减，减少电磁感应干扰的程度。
在实际应用中，磁环的选型和布置是非常关键的。
首先，需要根据电子设备的需求选择合适的磁环型号和规格。
一般来说，磁环的截面积应该足够大，以确保对频率整个范围内的电磁场都有良好的抑制效果。
此外，还需要考虑磁环材料对不同频率的电磁波的吸收和分散能力。
一般来说，磁性材料的选择应该尽量接近设备的工作频率，以获得更好的整改效果。
接下来，磁环应该正确地布置在电缆或导线上。
在布置时，需要确保磁环完全覆盖导线，并将相同电缆或导线穿过同一个磁环。
此外，还应根据实际情况调整磁环的数量和间距，以达到最佳的整改效果。
磁环的整改效果可以通过EMC测试来验证。
EMC测试一般包括辐射测试和传导测试。
辐射测试是通过测量设备在正常工作时所产生的电磁辐射强度来评估其EMC性能。
传导测试是通过在设备的输入和输出端口之间注入外部电磁干扰信号，测量设备的耐受能力来评估其EMC性能。
通过比较测试结果，可以判断磁环整改的效果是否符合要求。
总而言之，磁环是一种常用的EMC整改措施，主要用于解决电磁辐射和电磁感应干扰问题。
通过合理地选型和布置磁环，可以有效地减少电磁干扰的强度，保证设备的EMC性能符合要求。
在实际应用中，磁环的整改效果可以通过EMC测试来验证。
emc磁环的工作原理及应用
EMC磁环的工作原理及应用1. 简介在电子设备以及电磁环境中，电磁兼容（Electromagnetic Compatibility，缩写为EMC）是指电子设备在特定电磁环境下能够共存并正常工作的能力。
EMC磁环是一种常用于电磁屏蔽的器件，用于控制和减小电磁干扰的产生和传播。
本文将介绍EMC磁环的工作原理及其应用。
2. 工作原理EMC磁环利用电磁感应的原理来实现电磁屏蔽。
其工作原理可以概括为以下几个方面：2.1 领域取消EMC磁环利用自身特殊的结构设计，在特定的频率范围内产生与干扰磁场大小和方向相反的磁场，从而相互抵消，达到减小或消除电磁干扰的效果。
2.2 回路的磁屏蔽EMC磁环通过围绕干扰源或对电子设备进行环绕，形成一个磁屏蔽回路，将外部磁场的影响降至最低。
其工作原理为：当外部磁场作用在磁环上时，磁环内部产生的磁场与外部磁场相互作用，从而减小或消除外部磁场对电子设备的影响。
2.3 材料选择EMC磁环的材料选择十分关键，常见的材料有镍锌铁氧体、铁氧体、薄膜磁体等。
不同的材料具有不同的磁导率特性，可以选择适合具体应用场景的材料，提高EMC磁环的工作效果。
3. 应用EMC磁环广泛应用于各种电子设备、通信系统以及电磁屏蔽场合。
以下是EMC磁环的几个主要应用领域：3.1 电子设备在各种电子设备中，为了保证设备的正常工作，降低设备之间的电磁干扰，常常使用EMC磁环进行电磁屏蔽。
例如，在计算机主板、手机通讯模块等设备中，通过在敏感电路周围放置磁环，可以有效地减少干扰源对敏感电路的影响，提高设备的抗干扰能力。
3.2 通信系统在通信基站、无线电设备等通信系统中，EMC磁环常常被用于屏蔽设备之间的电磁干扰，保证信号的良好传输质量。
通过在信号传输线路上放置EMC磁环，可以有效地减小信号线路之间的串扰与交叉耦合，提高通信系统的稳定性和可靠性。
3.3 电磁屏蔽场合在一些对电磁屏蔽要求较高的场合，EMC磁环被广泛应用于电磁屏蔽结构的构建中。
磁环的工作原理及应用
不同的铁氧体抑制元件，有不同的最佳抑制频率范围。通常磁导率越高，抑制的频率就越低。此外，铁氧体的体积越大，抑制效果越好。在体积一定时，长而细的形状比短而粗的抑制效果好，内径越小抑制效果也越好。但在有直流或交流偏流的情况下，还存在铁氧体饱和的问题，抑制元件横截面越大，越不易饱和，可承受的偏流越大。
磁环的工作原理及应用
铁氧体抗干扰磁心特性
铁氧体抗干扰磁心是近几年发展起来的新型的价廉物美的干扰抑制器件，其作用相当于低通滤波器，较好地解决了电源线，信号线和连接器的高频干扰抑制问题，而且具有使用简单，方便，有效，占用空间不大等一系列优点，用铁氧体抗干扰磁心来抑制电磁干扰(EMI)是经济简便而有效的方法，已广泛应用于计算机等各种军用或民用电子设备。
铁氧体是一种立方晶格结构的亚铁磁性材料。铁氧体材料为铁镁合金或铁镍合金，它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。这种材料的特点是高频损耗非常大，具有很高的导磁率，他可以是电感的线圈绕组之间在高频高阻的情况下产生的电容最小。对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。磁导率μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。因此，它的等效电路为由电感L和电阻R组成的串联电路，L和R都是频率的函数。当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加，但是在不同频率时其机理是完全不同的。
磁环的工作原理及应用
磁环的工作原理及应用铁氧体抗干扰磁心特性铁氧体抗干扰磁心是近几年发展起来的新型的价廉物美的干扰抑制器件，其作用相当于低通滤波器，较好地解决了电源线，信号线和连接器的高频干扰抑制问题，而且具有使用简单，方便，有效，占用空间不大等一系列优点，用铁氧体抗干扰磁心来抑制电磁干扰(E MI)是经济简便而有效的方法，已广泛应用于计算机等各种军用或民用电子设备。
铁氧体是一种利用高导磁性材料渗合其他一种或多种镁、锌、镍等金属在2000℃烧聚而成，在低频段，铁氧体抗干扰磁心呈现出非常低的感性阻抗值，不影响数据线或信号线上有用信号的传输。
而在高频段，从10MHz左右开始，阻抗增大，其感抗分量仍保持很小，电阻性分量却迅速增加，当有高频能量穿过磁性材料时，电阻性分量就会把这些能量转化为热能耗散掉。
这样就构成一个低通滤波器，使高频噪音信号有大的衰减，而对低频有用信号的阻抗可以忽略，不影响电路的正常工作。
EMI吸收环/珠是一种用铁氧体制成的元件，是一种吸收损耗型元件。
其特性表现为：吸收高频信号并将吸收的能量转化成热能耗散掉，从而达到抑制高频干扰信号沿导线传输的目的，其等效阻抗中电阻值分量是频率的函数，随着频率而变化。
EM I 吸收环 / 珠有效频段为2 1000MHz，性能最佳频段则为5 200MHz ，在此频段吸收阻抗维持为一个常数。
EMI吸收环/ 珠选择时要注意：通过电流大小正比于元件体积，两者失调，易造成饱和，降低元件性能，避免饱和的有效方法是将电源的两根线（正、负或火、地）同时穿过一个磁环。
磁环在使用中还有一个较好的方法是让穿过磁环的导线反复串几下，一来可提高穿过环的面积，增加等效吸收长度，二来充分利用磁环具有磁滞特点，改善低端特性。
磁环的使用技巧
磁环的使用技巧45EMC 材料应用2019年第2期?安全与电磁兼容引言近年来，随着全球信息化、智能化技术的快速发展，电子类产品在人们生活中的应用日益广泛，电磁环境日益复杂，电磁干扰问题越来越突出。
磁环是电子产品进行电磁防护和诊断时的常用元器件，其作用主要是将电子产品产生的干扰转变成热量的形式消耗掉。
磁环应用作为电磁兼容对策的三大手法之一——滤波，其优点在于使用方便、结构简单、成本低等，常被用在电子领域的电磁兼容故障定位或整改措施中。
以下将梳理磁环种类、讲解各类磁环的用法，并从理论和试验的角度进行剖析，以帮助工程师正确地应用磁环。
1?磁环的抑制干扰原理磁环常见的工作状态是将单匝或多匝导线穿过磁环，或者说将磁环套在导线上，相当于在导线所属电路中串入了一个非线性阻抗（图1）。
从电磁兼容的角度来看，它改变了电路局部的高频参数，使回路阻抗增大，高频能量损耗相应提高，电磁能转换为热量的形式消耗掉，从而起到抑制干扰电流的作用。
磁环的动态特性有些复杂，总的来说，可以用电阻和电感串联来近似模拟高频磁环，其中电阻有类似磁环的剩余损耗、磁滞和涡流，电感有类似磁环的饱和特性，等效电路如图1所示。
磁环阻抗Z f 为：Z f =R f +j ωL f （1）式（1）中，R f 、L f 分别等效为磁环的电阻和电感，它们都是频率的函数。
低频段，铁氧体磁芯呈现出非常低的感性阻抗值，穿过磁环的低频电流几乎无衰减；随着频率的升高，阻抗增大，其感抗分量仍然很小，主要呈现电阻形式，如同一个品质因数很低的电感器，电感阻抗为2πfL ,其中f 为频率，L 为电感量，所以磁环可在较宽的频率范围内呈现较高的阻抗特性，从而提高高频滤波性能。
加载到线缆上的磁环相当于一个滤波器，骚扰源和负载很近时，磁环的插入损耗A 近似为：A Z Z Z fS L ()lg()dB ≈++201（2）式（2）中，Z f 为磁环的阻抗，Z S 为源阻抗，Z L 为负载阻抗。
磁环的工作原理
磁环的工作原理
磁环是一种常见的电磁元件，它在电子技术中有着广泛的应用。
磁环的工作原理是基于磁场的作用，通过改变磁通量来实现电磁感应和磁化控制。
下面我们将详细介绍磁环的工作原理。
首先，磁环是由磁性材料制成的，通常是铁氧体、镍锌铁氧体等。
这些材料具有良好的磁导磁性能，能够有效地集中磁场线，从而形成一个封闭的磁通路。
在磁环中通常会有一个或多个线圈，当通过线圈通以电流时，就会在磁环中产生磁场。
其次，磁环的工作原理基于磁场的作用。
当通过线圈通以电流时，线圈周围就会产生一个磁场。
这个磁场会在磁环中形成一个磁通，磁通的大小与线圈中的电流成正比。
通过控制线圈中的电流，可以实现对磁环中磁通的控制，从而实现对磁环的磁化控制。
最后，磁环的工作原理还涉及到电磁感应。
当磁环中的磁通发生变化时，就会在磁环中产生感应电动势。
这个感应电动势的大小与磁通的变化率成正比，通过控制磁通的变化率，可以实现对磁环中感应电动势的控制。
总的来说，磁环的工作原理是基于磁场的作用和电磁感应的原理。
通过控制线圈中的电流和磁通的变化率，可以实现对磁环的磁化控制和感应电动势的控制。
这种原理使得磁环在电子技术中有着广泛的应用，例如在变压器、电感、传感器等领域都有着重要的作用。
总之，磁环作为一种重要的电磁元件，其工作原理是基于磁场的作用和电磁感应的原理。
通过对线圈中的电流和磁通的控制，可以实现对磁环的磁化控制和感应电动势的控制，从而实现对磁环的应用。
希望本文能够帮助大家更好地理解磁环的工作原理。
EMC整改之磁环使用
EMC整改之磁环使用磁环作为一种常用的电磁屏蔽材料，在EMC整改中发挥着重要的作用。
磁环可以有效地吸收垂直于其截面方向的磁场，从而减少电磁辐射和抑制电磁干扰。
在EMC整改过程中，常常通过在信号线、电源线等电路上串联磁环的方式，达到减少或消除电磁干扰的目的。
首先，在EMC整改中使用磁环需要正确选择合适的磁环材料和尺寸。
磁环的材料应具有良好的磁导率和饱和磁感应强度，同时具备较低的损耗和温度系数。
常用的磁环材料有铁氧体、镍锌铁氧体和铁氧体纳米晶等。
根据具体的电磁环境和电路设计，选择合适的磁环尺寸，通过理论计算或实验确定磁环的外径、内径和厚度等参数。
其次，在使用磁环时，需要合理布置和串联磁环。
布置磁环时应考虑电路的特点和对电磁干扰的敏感度，将磁环尽可能靠近可能会产生或受到干扰的部分。
在串联磁环时，应将磁环沿同一方向排列，并保证每个磁环紧密连接。
同时，还应注意磁环的极性，确保其磁场方向与电路中的电流方向相符。
另外，在使用磁环时，还需要注意以下几个方面的问题。
首先，要注意磁环的安装和固定，确保其位置和方向稳定，以免在运行过程中发生位置偏移或磁环脱落等问题。
其次，要避免磁环和其他金属部件或导体接触，以免造成磁场的短路或金属吸热等问题。
最后，要定期检查和维护磁环的状态，如发现磁环损坏或老化等情况，应及时更换或修复。
总之，磁环的使用是EMC整改中的重要环节之一、正确选择合适的磁环材料和尺寸，合理布置和串联磁环，注意磁环的安装和固定，可以有效减少电磁干扰，提高电子设备的抗干扰能力，保证其符合EMC指标要求。
在实际应用中，还需要根据具体情况进行优化和调整，以达到最佳的电磁兼容效果。
EMC整改之磁环使用
磁环使用原则常见磁环 - 一般连接线上的磁环基本分为2种，一种是镍锌铁氧体磁环，还有一种是锰锌铁氧体磁环，它们各起着不同的作用。
锰锌铁氧体具有高磁导率和高磁通密度的特点，且在低于1MHz 的频率时，具有较低损耗的特性。
镍锌铁氧体具有极高的阻抗率、不到几百的低磁导率等特性，及在高于1MHz的频率亦产生较低损耗等。
锰锌铁氧体的磁导率在几千---上万，而镍锌铁氧体为几百---上千。
铁氧体的磁导率越高，其低频时的阻抗越大，高频时的阻抗越小。
所以，在抑制高频干扰时，宜选用镍锌铁氧体；反之则用锰锌铁氧体。
或在同一束电缆上同时套上锰锌和镍锌铁氧体，这样可以抑制的干扰频段较宽。
磁环的内外径差值越大，纵向高度越大，其阻抗也就越大，但磁环内径一定要紧包电缆，避免漏磁。
磁环的安装位置应该尽量靠近干扰源，即应紧靠电缆的进出口。
目前应用最广泛的软磁铁氧体材料当属尖晶石型的锰锌系列和镍锌系列,从应用角度来看,它们又可分为高磁导率、高频大功率(又称功率铁氧体)和抗电磁干扰的(EMI)铁氧体等几种类型。
磁芯的使用原则（1）磁环长的相对较好。
（2）磁芯孔径和所穿过的电缆结合越紧密越好。
（3）低频端骚扰时，建议线缆绕2~3匝，高频端骚扰时，不能绕匝（因为分布电容的存在），选用长一点的磁环。
铁氧体抑制元器件尺寸的选择：选定材质后，一般来说，铁氧体体积越大，抑制效果越好。
在体积一定时，长而细的形状比短而粗的形状阻抗要大，抑制效果要好。
铁氧体的横截面积越大，越不易饱和，可承受的偏流越大。
铁氧体的内经越小，抑制效果越好。
铁氧体抑制元器件在电路板上的应用：电路板板上的EMI 主要来自周期开关的数字电路，其高频电流在电源线和地线之间产生一个共模电压降，造成共模干扰。
为抑制此干扰，我们在电源线和地线之间加去耦电容，使高频噪声短路，但是去耦电容通常会引起高频谐振，产生新的干扰。
为此需要在电路板上的I/O 端口加铁氧体抑制元器件会有效地将高频噪声衰减掉。
磁环的工作原理
磁环的工作原理磁环是一种常见的磁性材料，广泛应用于各种电子设备和磁性元件中。
它具有独特的工作原理，能够产生和传导磁场，发挥重要的作用。
本文将从磁环的结构特点、磁性原理和工作原理等方面进行介绍。
首先，磁环通常由铁、镍、钴等磁性材料制成，具有闭合的环形结构。
在磁化过程中，磁环内部会产生一个磁场，这个磁场会沿着环形结构闭合传导，形成一个闭合的磁通路。
这种磁通路能够有效地集中和传导磁场，使得磁环具有良好的磁导性能。
其次，磁环的工作原理主要是基于磁性材料的磁化特性。
当磁环处于未磁化状态时，其中的磁性原子或分子呈无序排列，不具有明显的磁性。
但是当外加磁场作用于磁环时，磁性材料内部的磁性原子或分子会发生重新排列，形成一个统一的磁化方向，从而使得磁环本身也具有了磁性。
这种磁化过程是可逆的，即当外加磁场消失时，磁环也会恢复到未磁化状态。
另外，磁环的工作原理还涉及到磁场的传导和集中。
由于磁环的闭合结构，它能够有效地传导和集中磁场，形成一个相对强大的磁场区域。
这种磁场区域可以被应用于各种磁性元件中，如电感器、变压器、电机等，发挥其独特的磁性特性。
总的来说，磁环的工作原理是基于磁性材料的磁化特性和闭合结构所形成的。
它能够产生和传导磁场，具有良好的磁导性能，适用于各种电子设备和磁性元件中。
通过对磁环的工作原理进行深入了解，可以更好地应用和设计磁性元件，提高其性能和效率。
综上所述，磁环作为一种重要的磁性材料，其工作原理是基于磁化特性和闭合结构所形成的。
通过对磁环的工作原理进行深入了解，可以更好地应用和设计磁性元件，发挥其独特的磁性特性，推动电子科技的发展。
磁环的工作原理及应用
磁环的工作原理及应用1. 什么是磁环？磁环是一种由铁、镍和钴等磁性物质制成的环状物体。
磁环的工作原理基于磁性材料吸引或排斥其他磁性物体的特性。
磁环具有较高的磁导率和磁饱和磁感应强度，因此在电子和电气领域中有广泛的应用。
2. 磁环的工作原理磁环的工作原理基于磁场的产生和磁力的作用。
当磁环被电流激励时，磁矩在磁场作用下发生旋转，形成一个稳定的磁场。
磁场的生成是由磁性材料内部的电子磁矩相互作用所致。
这个磁场可以吸引或排斥其他磁性物体，实现磁性控制。
3. 磁环的应用磁环在电子和电气领域中有广泛的应用。
以下是一些常见的应用领域：3.1 电机和发电机磁环可以作为电机和发电机的核心部件。
通过电流激励，磁环可以产生稳定的磁场，使电机和发电机正常工作。
磁环的高磁导率和磁饱和磁感应强度特性使其适用于高效能的电机和发电机设计。
3.2 变压器磁环可以用作变压器的铁芯部分。
变压器是用于电压变换和能量传输的重要设备。
磁环作为铁芯可以导引和集中磁场，提高变压器的效率和性能。
3.3 传感器磁环可用于制造磁传感器，用于测量和检测磁场。
磁传感器在许多应用中都有使用，例如地理导航系统、汽车行驶距离计、速度传感器等。
磁环的稳定磁场特性使其成为制造高精度传感器的理想选择。
3.4 信息存储磁环可用于信息存储介质，如硬盘驱动器。
磁环的磁性特性可以在其表面上存储和读取信息。
硬盘驱动器使用磁场改变的方式来记录和读取数据。
磁环的高磁导率和稳定磁场特性使其成为信息存储的可靠解决方案。
3.5 航空航天领域磁环在航空航天领域中的应用非常广泛。
例如，在航空仪器中使用磁环技术可以实现高精度的导航和地理定位。
磁环也在航天器和卫星的传感器和测量系统中起到重要的作用。
4. 结论磁环是一种广泛应用于电子和电气领域的磁性材料。
其工作原理基于磁场的产生和磁力的作用。
磁环在电机和发电机、变压器、传感器、信息存储和航空航天领域中发挥着重要作用。
磁环的特性使其成为高效能和高精度应用的理想选择。
EMC 磁环使用
抗干扰磁环抗干扰磁环EMI吸收磁环/磁珠专用于电源线、信号线等多股线缆上的EMI干扰抑制，包括电源线上的噪声和尖峰干扰，它同时具有吸EMI吸收磁环收静电脉冲能力，使电子设备达到电磁兼容（EMI/EMC）和静电放电的相应国际标准，使用时可将一根多芯电缆或一束多股线缆穿于其中。
多穿一次可加强其效果。
通常用25MHz 和100MHz频率点的阻抗值来衡量磁环磁珠的吸收特性。
一、EMC定义电磁兼容性（Electromagnetic Compatibility）缩写EMC，就是指某电子设备既不干扰其它设备，同时也不受其它设备的影响。
电磁兼容性和我们所熟悉的安全性一样，是产品质量最重要的指标之一。
安全性涉及人身和财产，而电磁兼容性则涉及人身和环境保护。
二、EMI定义电磁波会与电子元件作用，产生干扰现象，称为EMI（Electromagnetic Interference）。
例如，TV荧光屏上常见的“雪花”便表示接受到的讯号被干扰。
三、EMC设计原则EMC设计应是任何电子器件和系统综合设计的一部分。
它远比试图使产品达到EMC的其他方法更节约成本。
EMC的主要设计技术包括：电磁屏蔽方法、电路的滤波技术，以及包括应特别注意的接地元件搭接的接地设计。
3.1、良好的电气和机械设计原则的应用首先，优秀的EMC设计的基础是良好的电气和机械设计原则的应用。
这其中包括可靠性考虑，比如在可接受的容限内设计规范的满足，好的组装方法以及各种正在开发的测试技术。
一般来说，驱动当今电子设备的装置要安装在PCB上。
这些装置由具有潜在干扰源以及对电磁能量敏感的元件和电路构成。
因此，PCB EMC设计是EMC设计中的下一个最重要的问题。
有源元件的位置、印制线的走线、阻抗的匹配、接地的设计以及电路的滤波均应在EMC设计时加以考虑。
一些PCB元件还需要进行屏蔽。
3.2、内部电缆的连接再次，内部电缆一般用来连接PCB或其他内部子组件。
因此，包括走线方法和屏蔽的内部电缆EMC设计对于任何给定器件的整体EMC来说是十分重要的。
磁珠在开关电源EMC设计中的应用
磁珠在开关电源EMC设计中的应用电磁兼容问题已经成为当今电子设计制造中的热点和难点问题。
实际应用中的电磁兼容问题十分复杂，绝不是依靠理论知识就能够解决的，它更依赖于广大电子工程师的实际经验。
为了更好地解决电子产品的电磁兼容性这一问题，主要要考虑接地、）电路与PCB板设计、电缆设计、屏蔽设计等问题。
本文通过介绍磁珠的基本原理和特性来说明它在开关电源电磁兼容方面的重要性，以求为开关电源产品设计者在设计新产品时提供更多、更好的选择。
1 铁氧体电磁干扰抑制元件铁氧体是一种立方晶格结构的亚铁磁性材料。
它的制造工艺和机械性能与陶瓷相似，颜色为灰黑色。
电磁干扰滤波器中经常使用的一类磁芯就是铁氧体材料，许多厂商都提供专门用于电磁干扰抑制的铁氧体材料。
这种材料的特点是高频损耗非常大。
对于抑制电磁干扰用的铁氧体，最重要的性能参数为磁导率μ和饱和磁通密度Bs。
磁导率μ可以表示为复数，实数部分构成电感，虚数部分代表损耗，随着频率的增加而增加。
因此，它的等效电路为由电感L和电阻R组成的串联电路，L和R都是频率的函数。
当导线穿过这种铁氧体磁芯时，所构成的电感阻抗在形式上是随着频率的升高而增加，但是在不同频率时其机理是完全不同的。
在低频段，阻抗由电感的感抗构成，低频时R很小，磁芯的磁导率较高，因此电感量较大，L起主要作用，电磁干扰被反射而受到抑制；并且这时磁芯的损耗较小，整个器件是一个低损耗、高Q特性的电感，这种电感容易造成谐振因此在低频段，有时可能出现使用铁氧体磁珠后干扰增强的现象。
在高频段，阻抗由电阻成分构成，随着频率升高，磁芯的磁导率降低，导致电感的电感量减小，感抗成分减小但是，这时磁芯的损耗增加，电阻成分增加，导致总的阻抗增加，当高频信号通过铁氧体时，电磁干扰被吸收并转换成热能的形式耗散掉。
铁氧体抑制元件广泛应用于印制电路板、电源线和数据线上。
如在印制板的电源线入口端加上铁氧体抑制元件，就可以滤除高频干扰。
铁氧体磁环或磁珠专用于抑制信号线、电源线上的高频干扰和尖峰干扰，它也具有吸收静电放电脉冲干扰的能力。
