机房装修方案中的防雷与接地

机房装修方案中的防雷与接地

机房装修方案中的防雷与接地随着计算机技术的迅速发展,机房逐渐成为大中型企业和组织中不可或缺的一部分。

在机房的装修方案中,防雷和接地是非常重要的环节,不仅可以保护设备的安全运行,还可以保护操作人员的人身安全。

本文将从防雷和接地两个方面进行介绍。

防雷方面,机房装修中应采取以下措施:1.安装避雷针:机房建筑应根据当地的气候和雷电活动情况,选择合适的避雷针安装在机房屋顶。

避雷针能够引导雷电电流直接进入地下,避免对机房设备和人员造成伤害。

2.引导雷电电流:机房装修中,应合理设计机房建筑的金属骨架和外墙导电层,通过合理布置接地线,将雷电电流从机房屋顶引导到地下。

接地线应选用合适的截面积和导电材料,确保电流能够顺利通过。

3.电源线与防雷线交叉布置:在机房中,电源线和防雷线应尽量避免交叉布置,以减少雷电对电源线的影响。

如果不得不交叉布置,应保证电线和防雷线之间有一定的距离,并采取隔离措施,避免雷电电流通过电源线进入设备。

4.绝缘保护:机房中的设备和电缆应采用合适的绝缘材料和绝缘层,防止雷电电流通过设备和电缆进入机房。

接地方面,机房装修中应采取以下措施:1.接地网设计:机房内应建立完善的接地网系统,将机房内的金属结构、设备和电缆都接地,确保电流能够顺利流入大地。

接地网的布置应合理,保证各个接地线之间的连接良好,接地电阻符合规范要求。

2.接地线选材:机房接地线应采用符合规范要求的优质导电材料,如铜材或铜包钢材。

接地线的截面积应根据机房的规模和设备功率来确定,确保能够承受相应的电流。

3.接地点设置:机房内的接地点应合理设置,在机房各个角落、设备周围等位置设置接地点,确保接地电位均匀。

同时,接地点设置应符合安全要求,避免接地线和其他线路交叉导致电流干扰。

4.接地电阻测量:机房装修完成后,应对接地系统的接地电阻进行测量,确保接地电阻符合规范要求。

定期进行接地电阻检测,及时修复和改进接地系统,保证其可靠性和安全性。

综上所述,机房装修中的防雷与接地是非常重要的环节,合理的防雷和接地设计可以保护设备的安全运行,减少雷电对机房设备和人员造成的危害。

库房防雷年检

库房防雷年检

库房防雷年检为了保障库房的安全,预防雷击事故的发生,根据《建筑工程雷电防护规范》及相关法律法规,对库房进行年度雷电防护设施的年检工作,是非常必要的。

以下将从库房雷电防护设施的检查内容、检查方法和年检操作规程进行详细介绍。

一、库房雷电防护设施的检查内容1、接地系统的检查:检查接地系统的接地电阻是否符合规范要求,是否存在断线、腐蚀等现象。

2、避雷针系统的检查:检查避雷针系统是否完好,是否存在松动、腐蚀等现象。

3、避雷带和接闪带的检查:检查避雷带和接闪带的安装是否符合规范要求,是否存在损坏、老化等现象。

4、引下线的检查:检查引下线的接地情况,是否存在老化、断线等现象。

5、综合检查:综合检查库房的雷电防护设施,包括绝缘状况、大地电阻等其他可能导致雷击事故的隐患。

二、库房雷电防护设施的检查方法1、使用测试仪器:使用接地电阻测试仪、避雷针测试仪等专业测试仪器对雷电防护设施进行检查测量,判断其性能是否符合要求。

2、目视检查:对避雷带、接闪带、引下线等部分进行目视检查,发现异常情况及时通知工程部门进行处理。

3、数据分析:对检测得到的数据进行分析,确定其中存在哪些问题和隐患。

三、年检操作规程1、检查准备:年检前,要进行相关资料的准备工作,包括库房的结构性能检测报告、雷电防护设施验收报告、设计图纸等资料的整理和归档。

2、年检计划:根据库房的使用情况和雷电防护设施的性能情况,制定年检计划,确定年检的具体时间和具体内容。

3、通知相关部门:通知库房管理部门和维护部门,安排相关人员协助年检,确保年检工作的顺利进行。

4、年检过程:按照年检计划,对库房的雷电防护设施进行逐一检查,记录检查结果和发现的问题,及时处理发现的问题和隐患。

5、年检总结:对年检结果进行总结和分析,制定相关维护、整改方案,并提交年检报告。

四、年检后维护管理1、维护管理计划:根据年检结果和总结,制定维护管理计划,逐一解决发现的问题和隐患。

2、定期维护:对雷电防护设施进行定期维护,包括避雷针、避雷带和接闪带的清洁、修复和更换等工作。

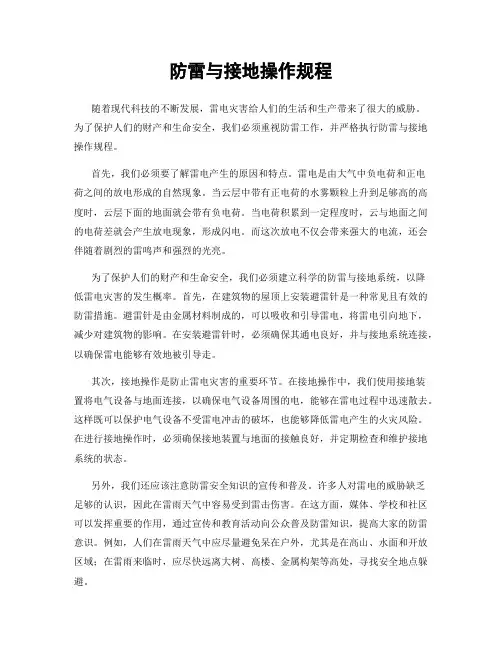

防雷与接地操作规程

防雷与接地操作规程

防雷与接地操作规程随着现代科技的不断发展,雷电灾害给人们的生活和生产带来了很大的威胁。

为了保护人们的财产和生命安全,我们必须重视防雷工作,并严格执行防雷与接地操作规程。

首先,我们必须要了解雷电产生的原因和特点。

雷电是由大气中负电荷和正电荷之间的放电形成的自然现象。

当云层中带有正电荷的水雾颗粒上升到足够高的高度时,云层下面的地面就会带有负电荷。

当电荷积累到一定程度时,云与地面之间的电荷差就会产生放电现象,形成闪电。

而这次放电不仅会带来强大的电流,还会伴随着剧烈的雷鸣声和强烈的光亮。

为了保护人们的财产和生命安全,我们必须建立科学的防雷与接地系统,以降低雷电灾害的发生概率。

首先,在建筑物的屋顶上安装避雷针是一种常见且有效的防雷措施。

避雷针是由金属材料制成的,可以吸收和引导雷电,将雷电引向地下,减少对建筑物的影响。

在安装避雷针时,必须确保其通电良好,并与接地系统连接,以确保雷电能够有效地被引导走。

其次,接地操作是防止雷电灾害的重要环节。

在接地操作中,我们使用接地装置将电气设备与地面连接,以确保电气设备周围的电,能够在雷电过程中迅速散去。

这样既可以保护电气设备不受雷电冲击的破坏,也能够降低雷电产生的火灾风险。

在进行接地操作时,必须确保接地装置与地面的接触良好,并定期检查和维护接地系统的状态。

另外,我们还应该注意防雷安全知识的宣传和普及。

许多人对雷电的威胁缺乏足够的认识,因此在雷雨天气中容易受到雷击伤害。

在这方面,媒体、学校和社区可以发挥重要的作用,通过宣传和教育活动向公众普及防雷知识,提高大家的防雷意识。

例如,人们在雷雨天气中应尽量避免呆在户外,尤其是在高山、水面和开放区域;在雷雨来临时,应尽快远离大树、高楼、金属构架等高处,寻找安全地点躲避。

综上所述,防雷与接地操作规程是保护人们财产和生命安全的重要措施。

通过安装避雷针、合理设置接地系统,并提高公众的防雷意识,我们可以降低雷电灾害的发生概率,最大限度地减少财产损失和人员伤亡。

机房防雷接地电阻测试方法机房防雷接地系统知识

机房防雷接地电阻测试方法机房防雷接地系统知识

机房防雷接地电阻测试方法机房防雷接地系统知识集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]接地电阻测试方法机房防雷接地系统知识一、接地电阻测试要求:a.交流工作接地,接地电阻不应大于4Ω;b.安全工作接地,接地电阻不应大于4Ω;c.直流工作接地,接地电阻应按计算机系统具体要求确定;d.防雷保护地的接地电阻不应大于10Ω;e.对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。

附件有辅助探棒导线等,装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整,测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台?2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

1测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。

22、操作步骤、仪表端所有接线应正确无误。

、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

、仪表放置水平后,调整检流计的机械零位,归零。

、将“倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。

当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。

防雷检测现场操作规程

防雷检测现场操作规程

防雷检测现场操作规程一、操作前准备在进行防雷检测前,需要进行一系列的操作准备工作,以确保设备和人员的安全。

首先,需要对防雷检测设备进行检查和校准,确保设备的正常运行。

同时,需要对防雷检测区域进行安全评估,确定是否存在危险因素,如高压线、易燃物等,并采取相应的安全措施。

二、现场测量1. 标识测量区域:在进行防雷检测前,应在测量区域的周边进行标识,明确测量区域的范围,以避免外界因素的干扰。

2. 设置测量仪器:根据实际情况,选择合适的防雷检测仪器,并按照仪器说明书进行正确设置和连接。

3. 进行测量:根据防雷检测仪器的指示,按照预定的测量路径进行测量。

在测量过程中,要确保测量仪器的稳定运行,并及时记录相关数据。

4. 数据处理:对测量得到的数据进行处理和分析,判断防雷系统的工作状态是否符合要求。

根据实际情况,可以采取不同的处理方法,如绘制图表、生成报告等。

三、操作注意事项1. 保护个人安全:在操作过程中,要注意个人安全,穿戴符合要求的防护装备,并遵守相关的操作规程和安全指南。

2. 防雷检测仪器的使用:要熟悉防雷检测仪器的使用方法和操作规程,遵循仪器的使用说明,确保正确连接和操作。

3. 现场环境的控制:在进行防雷检测时,要注意控制现场的环境因素,如温度、湿度等,以确保测量数据的准确性。

4. 数据记录与保存:要及时记录和保存测量数据,以备后续分析和比对使用。

同时,要保证数据的机密性和完整性。

5. 故障排除:在操作过程中,如果出现设备故障或其他问题,要及时进行排查和处理,确保操作的顺利进行。

四、操作结束1. 设备清理:在操作结束后,要对防雷检测仪器进行清理和维护,保持设备的良好状态。

2. 数据整理:对测量得到的数据进行整理和归档,以便后续的分析和使用。

3. 撤除标识:在操作结束后,要及时将测量区域的标识撤除,恢复原状。

总结:防雷检测现场操作规程是确保防雷系统工作正常的重要环节。

通过严格遵守操作规程和注意事项,可以保障现场人员和设备的安全,并获取准确可靠的测量数据。

机房装修方案中的防雷与接地

机房装修方案中的防雷与接地

机房装修中的防雷与接地方案1、防雷、接地系统机房设有四种接地形式,即:计算机专用直流逻辑地、配电系统交流工作地、安全保护地、防雷保护地。

四种接地宜共用一组接地装置,其接地电阻按其中最小值确定。

交流工作接地、安全保护接地、直流工作接地、防雷接地等四种接地宜共用一组接地装置,其接地电阻按其中最小值确定;若防雷接地单独设置接地装置时,其余三种接地宜共用一组接地装置,其接地电阻不应大于其中最小值,并应按现行国标标准《建筑防雷设计规范》要求采取防止反击措施。

对直流工作接地有特殊要求需单独设置接地装置的电子计算机系统,其接地电阻值及与其它接地装置的接地体之间的距离,应按计算机系统及有关规定的要求确定。

电子计算机系统的接地应采取单点接地并宜采取等电位措施。

当多个电子计算机系统共用一组接地装置时,宜将各电子计算机系统分别采用接地线与接地体连接。

如果经检测大楼接地电阻值≤1Ω,机房接地可以直接连接到大楼接地上。

如达不到规范数值,则建议单独设置一套仅供计算机系统使用的直流接地装置。

施工时这套接地装置的接地体应尽量远离大楼原防雷接地装置的接地体,两者之间的距离最好能大于20米,以防止雷击所产生的反击现象。

该接地装置的接地电阻值≤1Ω。

此次设计上引线选用截面积为50m2的铜芯专用屏蔽地线。

通过增大导线截面和减小导线长度的措施,尽量减小上引线的电阻值。

室外地极接地电阻小于1Ω;安全距离≥25米。

1.1直流工作接地直流工作接地是计算机系统中数字逻辑电路的公共参考零电位,即逻辑地。

逻辑电路一般工作电平低,信号幅度小,容易受到地电位差和外界磁场的干扰,因此需要一个良好的直流工作接地,以消除地电位差和磁场的影响。

用截面积为(3m ×30mm)左右的铜带,整个机房敷设网格地线(等电位接地母排),交叉点焊接在一起。

各设备把自己的直流地就近连接在网格地线上。

1.2交流工作接地机房内有很多使用交流电的电气设备,这些设备按规定在工作时要进行工作接地,即交流电三相五线制中的中性线直接接入大地,这就是交流工作接地。

防雷接地安全操作手册

防雷接地安全操作手册

防雷接地安全操作手册雷电是一种强大而危险的自然现象,可能对建筑物、设备和人员造成严重的损害。

为了保障生命财产安全,确保电气设备的正常运行,防雷接地工作至关重要。

本操作手册将为您详细介绍防雷接地的安全操作流程和注意事项。

一、防雷接地的基本原理防雷接地的主要目的是将雷电产生的巨大电流引入大地,从而保护建筑物和设备免受雷击损害。

其原理是通过接地装置,将建筑物、设备等与大地形成良好的电气连接,使雷电电流能够迅速、安全地分散到地下。

二、防雷接地系统的组成1、接闪器接闪器是防雷系统中直接接受雷电的部分,常见的有避雷针、避雷带和避雷网等。

2、引下线引下线用于将接闪器接收到的雷电电流传导至接地装置。

3、接地装置接地装置是防雷接地系统的核心部分,包括接地极、接地母线等,负责将雷电电流安全地引入大地。

三、防雷接地的施工准备1、施工前应熟悉设计图纸和相关规范要求,制定详细的施工方案。

2、准备好所需的材料和工具,如接地极、接地母线、电焊条、电焊机等。

3、确保施工现场具备施工条件,清理场地,设置警示标识。

四、接地极的安装1、接地极一般采用角钢、钢管或圆钢等材料,长度应符合设计要求。

2、接地极应垂直打入地下,深度通常不小于 25 米,间距不小于 5 米。

3、接地极与土壤之间应接触紧密,可在接地极周围填充降阻剂,以降低接地电阻。

五、接地母线的敷设1、接地母线通常采用扁钢或圆钢,应沿建筑物外墙或基础敷设。

2、接地母线的连接应采用焊接,焊接长度不小于扁钢宽度的 2 倍或圆钢直径的 6 倍,焊接处应进行防腐处理。

3、接地母线应与引下线和接地极可靠连接。

六、引下线的安装1、引下线一般沿建筑物的外墙或柱子敷设,间距应符合设计要求。

2、引下线的连接应采用焊接或螺栓连接,连接处应进行防腐处理。

3、引下线应在距地面 18 米处设置断接卡,以便测量接地电阻。

七、防雷接地系统的测试1、防雷接地系统安装完成后,应进行接地电阻测试。

2、测试仪器应定期校验,确保测试数据的准确性。

防雷设施检测安全操作手册

防雷设施检测安全操作手册

防雷设施检测安全操作手册一、前言雷电是一种强大的自然现象,可能对建筑物、设备和人员造成严重的损害。

为了确保防雷设施的有效性和安全性,进行定期的检测是至关重要的。

然而,防雷设施检测工作涉及到高空作业、电气设备操作等危险因素,因此必须遵循严格的安全操作规范。

本手册旨在为防雷设施检测人员提供全面的安全指导,以保障检测工作的顺利进行和人员的生命安全。

二、检测前的准备工作(一)了解检测对象在进行防雷设施检测之前,检测人员应详细了解被检测建筑物或设施的结构、用途、地理位置等信息,熟悉其防雷设计图纸和相关技术规范。

(二)制定检测方案根据检测对象的特点和要求,制定合理的检测方案,包括检测项目、检测方法、检测顺序和预计检测时间等。

(三)准备检测工具和设备确保检测所需的工具和设备齐全、完好,并经过校准和检验。

常见的检测工具和设备包括接地电阻测试仪、防雷元件测试仪、游标卡尺、经纬仪、万用表等。

(四)个人防护装备检测人员应配备符合标准的个人防护装备,如安全帽、安全带、绝缘手套、绝缘鞋、工作服等。

(五)现场勘察在进入检测现场之前,应对现场进行勘察,了解周围环境、地形地貌、电力线路等情况,评估可能存在的安全风险。

三、检测过程中的安全操作要点(一)高空作业安全1、如果检测工作需要在高处进行,如屋顶、塔架等,必须使用合格的登高设备,如脚手架、吊篮、升降机等,并确保其安装牢固、稳定。

2、登高作业人员应系好安全带,安全带应固定在可靠的锚固点上,严禁低挂高用。

3、在高处作业时,应避免上下抛掷工具和物品,应使用工具袋或绳索传递。

4、遇到恶劣天气,如大风、雷雨等,应立即停止高空作业。

(二)电气安全1、在检测电气设备时,应先切断电源,并在电源开关处悬挂“禁止合闸,有人工作”的标识牌。

2、检测人员应具备一定的电气知识和操作技能,严格遵守电气安全操作规程。

3、使用电气检测设备时,应确保设备的绝缘性能良好,防止触电事故的发生。

(三)防雷元件检测安全1、在检测防雷元件时,应先对其进行放电处理,以防止残余电荷对检测人员造成伤害。

一个实例全面讲解机房如何做防雷接地

一个实例全面讲解机房如何做防雷接地

一个实例全面讲解机房如何做防雷接地关于防雷接地这一部分介绍的比较少。

下面我们就重点介绍一下防雷接地知识。

对于机房的接地,我们平时主要是参考三个规范比较多。

《数据中心设计设计规范》(GB 50174)《建筑物防雷设计规范》(GB 50057)《建筑物电子信息系统防雷技术规范》(GB50343)本期我们来通过一个实例,详细了解机房如何做防雷接地?一、为什么要做防雷接地?计算机和网络越来越深入人们生活和工作中,同时也预示着数字化、信息化时代的来临。

这些微电子网络设备的普遍应用,使得防雷的问题显得越来越重要。

由于微电子设备具有高密度、高速度、低电压、和低功耗等特性,这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。

如果防护措施不力,随时随地可能遭受重大损失。

二、机房防雷的必要性雷击可以产生不同的破坏形式,国际电工委员会已将雷电灾害称为“电子时代的一大公害”,雷击、感应雷击、电源尖波等瞬间过电压已成为破坏电子设备的罪魁祸首。

从大量的通信设备雷击事例中分析,专家们认为:由雷电感应和雷电波侵入造成的雷电电磁脉冲(LEMP)是机房设备损坏的主要原因。

为此采取的防范原则是“整体防御、综合治理、多重保护”。

力争将其产生的危害降低到最低点。

三、机房防雷接地系统设计一、防雷设计防雷接地系统是弱电精密设备及机房保护的重要子系统,主要保障设备的高可靠性,防止雷电的危害。

中心机房是一个设备价值非常高的场所,一旦发生雷击事故,将会造成难以估量的经济损失和社会影响,根据GB50057《建筑物防雷设计规范》和IEC61024-1-1标准的有关规定,中心机房的防雷等级应定为二类标准设计。

目前大楼总配电室根据建筑物防雷设计规范,提供了第一级防雷,因此,在本工程网络中心机房市电配电柜前配置第二、三级复合防雷器。

防雷器采用独立模块,并应具有失效告警指示,当某个模块被雷击失效时可单独更换该模块,而不需要更换整个防雷器。

防雷检测操作规程文档

防雷检测操作规程文档

防雷检测操作规程一、检测的基本流程及安全防护要求1、熟悉掌握本地区的地理环境,经济发展状况及雷电分布情况,确立重点检测范围。

2、到受检单位开展防雷装置安全检测,首先要了解被检测单位的工作性质、业务范围、建筑物及配电系统的分布,用电设备的工作性质,有无易燃易爆危险品,有无雷击历史记录等,按国标规定确定防雷等级。

3、采用检定合格仪器对防雷装置进行测试。

检测计算机系统时一定要先看有无接地装置、接地引下线、设备是否接地等,后再用仪器测试,否则不能进行下一步检测。

检测石油库、加油站时,首先要看引下线与接地装置搭接是否牢靠,否则,应向受检单位说明情况。

4、检测易燃易爆场所时,应当使用按键式或脉冲测试仪,严禁使用手摇式测试仪。

5、严禁从业人员酒后从事检测工作;检测人员患有不能从事检测工作的疾病的,患病期间不得从事检测工作。

6、在雨天和雷电天气时,严禁开展防雷检测工作。

7、检测易燃易爆场所时,禁带火种,不准穿带金属钉鞋,不准随意敲打。

8、高空防雷检测时,必须配带安全带及有关防护措施。

带电检测时必须严格遵守电工安全作业的基本制度,严格按照带电作业制度实施作业。

二、检测报告检测站所出具的检测报告、图纸审核报告和附加的设施图纸,一律用微机规范打印、填写、绘制。

1、检测结果根据原始记录按检测报告表的要求逐项填写。

2、检测结论分为合格、不合格两种情况。

(1)、被检测项目全部合格者,判定为合格。

(2)、被检测项目中任何一项不完善或不合格者,判定为不合格。

(3)、检测结果合格,应当出具鉴定为合格的检测报告。

(4)、检测结果不合格,应按国标条款要求在检测报告中具体指出,写清必须进行整改或增设(完善)的某项措施。

三、严格资料的档案管理1、检测中必须认真做好原始资料的记录,保证资料的完整性和真实性。

2、在检测中发现的雷击事故,必须作好其时间、地点、损害程度的记录,且附注事故原因。

3、必须严格做好检测报告及其它资料的档案管理。

水质检验作业规程一、安全操作规程1.工作前1.1所有药品都应有标签;试剂配好后要立即贴上标签,禁止倒入与标签不相符的药品。

防雷检测操作方法

防雷检测操作方法

防雷检测操作方法
防雷检测是指对建筑物、设备及地下管线等进行雷电侵入的检测,以及采取相应防护措施的操作。

下面是一些防雷检测的操作方法:
1. 检测地面电阻:使用电阻测量仪对建筑物周围的接地电阻进行测量。

电阻值低于规定的范围说明接地系统良好,能够有效排除雷电电荷。

2. 检测金属结构与设备的连接:对建筑物内的金属结构以及设备进行整体性连接测试,确保各个部分之间的连接良好,以便避免雷电电流通过这些路径进入建筑物。

3. 检测终端设备的接地:对终端设备的接地情况进行测试,确保接地电阻符合要求,并且设备与接地系统的连接良好。

4. 检测防雷设备的工作状态:检查建筑物中的防雷设备,如避雷针、避雷网等是否完好,并测试其是否能正常工作。

5. 检测电源线的防雷装置:对建筑物内的电源线路进行检测,确保防雷装置能够起到过电压保护的作用。

6. 对屋顶、外墙等进行检测:检查建筑物的屋顶、外墙等部分,是否存在能引导雷电的导电管道,如金属管道、天线等,确保它们与防雷系统的连接良好。

7. 对地下管线进行检测:检查地下管线是否有完好的绝缘层,防止雷电通过地下管线进入建筑物。

需要注意的是,防雷检测操作应该由专业的防雷工程师进行,并遵循相关的防雷检测标准和规范。

机房防雷接地电阻测试方法,机房防雷接地系统知识?

机房防雷接地电阻测试方法,机房防雷接地系统知识?

接地电阻测试方法?机房防雷接地系统知识?一、接地电阻测试要求:a. 交流工作接地,接地电阻不应大于4Ω;b. 安全工作接地,接地电阻不应大于4Ω;c. 直流工作接地,接地电阻应按计算机系统具体要求确定;d. 防雷保护地的接地电阻不应大于10Ω;e. 对于屏蔽系统如果采用联合接地时,接地电阻不应大于1Ω。

二、接地电阻测试仪ZC-8型接地电阻测试仪适用于测量各种电力系统,电气设备,避雷针等接地装置的电阻值。

亦可测量低电阻导体的电阻值和土壤电阻率。

三、本仪表工作由手摇发电机、电流互感器、滑线电阻及检流计等组成,全部机构装在塑料壳内,外有皮壳便于携带。

附件有辅助探棒导线等,装于附件袋内。

其工作原理采用基准电压比较式。

四、使用前检查测试仪是否完整,测试仪包括如下器件。

1、ZC-8型接地电阻测试仪一台2、辅助接地棒二根3、导线5m、20m、40m各一根五、使用与操作1、测量接地电阻值时接线方式的规定仪表上的E端钮接5m导线,P端钮接20m线,C端钮接40m线,导线的另一端分别接被测物接地极Eˊ,电位探棒Pˊ和电流探棒Cˊ,且Eˊ、Pˊ、Cˊ应保持直线,其间距为20m1.1测量大于等于1Ω接地电阻时接线图见图1将仪表上2个E端钮连结在一起。

11.2测量小于1Ω接地电阻时接线图见图2将仪表上2个E端钮导线分别连接到被测接地体上,以消除测量时连接导线电阻对测量结果引入的附加误差。

22、操作步骤2.1、仪表端所有接线应正确无误。

2.2、仪表连线与接地极Eˊ、电位探棒Pˊ和电流探棒Cˊ应牢固接触。

2.3、仪表放置水平后,调整检流计的机械零位,归零。

2.4、将“倍率开关”置于最大倍率,逐渐加快摇柄转速,使其达到150r/min。

当检流计指针向某一方向偏转时,旋动刻度盘,使检流计指针恢复到“0”点。

此时刻度盘上读数乘上倍率档即为被测电阻值。

2.5、如果刻度盘读数小于1时,检流计指针仍未取得平衡,可将倍率开关置于小一档的倍率,直至调节到完全平衡为止。

浅谈计算机机房接地方法及防雷(全文)

浅谈计算机机房接地方法及防雷(全文)

浅谈计算机机房接地方法及防雷1 计算机机房的直流地计算机机房的直流地是系统中所有逻辑电路的共同参考点,设计直流地应考虑两个方面:(1)消除各电路电流流向一个公共地线阻抗时所产生的噪声电压;(2)幸免受磁场和地电位差的影响,不让其形成回路;如果接地方式或接法不妥当将会形成噪声耦合。

1.1 直流地接法分类计算机系统的直流地是数字电路的基准电位,不一定是大地电位,如该地线经一低阻通路接至大地,则该地线的电位可认为是大地电位,被称为接大地。

在计算机术语中人们常常把计算机设备直流地的接地形式称为计算机的接地。

从目前的接法及形式看,与大地的接法不外乎两种:一是直流地悬浮;二是直流地接大地。

1.2 直流地悬浮直流地悬浮就是直流地不接大地,与地严格绝缘,要求对地电阻的大小一般在1MΩ以上。

那么直流地为什么要悬空?因为如果数字电路的直流地与交流地接在一起,有可能引入交流电力XX电压的干扰,为了防止这种干扰需要把交流地和直流地严格地分开。

直流地悬浮的缺点是由于交流电电XX的中线一般接地(接大地)这就等于把数字电路的直流地也接大地,这样容易形成漏电,使交流与直流两者之间形成电流回流,还可能因直流地悬浮使这些设备带有瞬态电压,通过相互间连线的电容耦合去干扰邻近设备,万一发生交流火线与机柜相碰现象,就会使机柜带有很高的交流电压,如果机柜无安全地,大量的静电荷无处可去,淤积到机柜外壳上,使静电荷越积越多,影响机器的稳定运行,遇雷雨季节而避雷设备又不完善时,会遭雷击的危害。

1.3 直流地接大地直流地接大地就是将计算机机房中数字电路的等位地与大地相接,为了取得一定的公共电位,以减少电路的耦合,降低干扰影响,减少电气元件的电腐蚀和因线路对地绝缘不良而产生的串音等现象,一般接地电阻应<4Ω。

直流地接大地方式克服了直流地悬空所带来的问题,笔者建议在计算机局域XX机房系统中采纳直流地接大地的做法。

由于直流地与机柜外壳是分开的,因此机柜外壳接大地为高频干扰提供了低阻通路,对防止高频干扰和防止静电也起到一定的保护作用。

浅谈计算机机房接地方法及防雷

浅谈计算机机房接地方法及防雷

浅谈计算机机房接地方法及防雷随着当今计算机和网络通信技术的飞速发展,现代机房网络设备对防雷过电压的要求越来越高。

本文主要阐述了计算机机房接地的方法、应用及防雷设计。

标签:计算机机房;接地线的制作和安装;防雷设计在接地系统中,接地线的制作和安装是十分重要的,以下对此进行一下介绍。

一、接地电阻的要求1、电阻要小于4Ω接地电阻的大小可以定义接地电流的大小,接地电阻值越小,接地装置的接地电压值也就越小。

这就是说接地电阻值的大小,标志着设备接地性能的好与坏。

2、电阻的测量接地电阻一般可用电流表—电压表、电桥法、接地电阻测量仪等来测量,目前都采用接地电阻测量仪来进行测量,此方法即简单又方便。

常用的接地电阻测量仪有ZC-8型和ZC-29型两种。

二、接地装置的安装一般来讲,接地线埋入地下深度不应小于2m。

在特殊场所安装接地极时,如果深度达不到2m时应在接地极周围放置食盐8kg、木碳约30kg并加入水,用以降低接地电阻。

如果用2根及2根以上的接地极时,各极之间的间隔小于0.5m,以减少大地的流散电阻。

在有强烈腐蚀性的土壤中,应使用镀铜或镀锌的接地极。

同时接地极不得埋设在垃圾层及灰渣层区,敷设在地中的接地极不应涂漆,以免接地电阻过大。

方案一:打地桩(1)在机房附近把4根或更多2.5m的角钢(45mm*45mm)沿直线打入地下离地面80cm处、每根角钢相距2m。

(2)用扁钢(30mm*3mm)将4根角钢串联焊接在一起。

(3)用镀锌扁钢(30mm*3mm)焊接有角钢的任意角作为地线引线引上墙面2m处。

(4)电阻测试仪测量地网阻值小于等于4Ω,否则,加桩或用田字格加以解决。

(5)用25mm2的铜芯线与地网引线通过铜线鼻接牢引入室内。

(6)接入信号避雷器地线和静电地线。

方案二:埋紫铜板(1)机房附近挖250cm*150cm*300cm的深坑,坑底洒一些氯化钠,埋入紫铜板(1500mm*600mm*3mm)。

坑深以见水为准,但至少大于200cm。

数据中心机房防雷与接地

数据中心机房防雷与接地

数据中心机房防雷与接地数据中心机房防雷与接地一、引言数据中心机房是企业或组织的关键基础设施之一,为保障数据中心的安全稳定运行,防雷与接地是至关重要的环节。

本文将详细介绍数据中心机房防雷与接地的相关内容。

二、机房防雷系统设计1.雷电环境分析1.1 雷电发生频率和严重程度分析1.2 机房周边环境雷电危害评估2.终端设备防雷2.1 安装雷电保护器2.2 终端设备接地设计3.外部线缆防雷3.1 建议采用符合防雷要求的电缆3.2 电缆的铺设及接地设计4.机房整体防雷设计4.1 外墙、屋顶及窗户的防雷措施 4.2 设备机柜与地板的接地设计 4.3 防电磁辐射的措施4.4 雷击感应、告警及保护措施三、机房接地系统设计1.接地系统的基本原理1.1 机房接地的意义和目的1.2 接地系统的组成部分2.接地设计要求2.1 接地电阻要求2.2 接地极性设计2.3 接地材料选择及安装要求3.接地系统的布局3.1 主接地系统的布局3.2 终端设备的接地布局4.接地系统的施工4.1 接地系统的施工流程4.2 接地电阻测试和验收标准四、附件本文档涉及的附件包括但不限于:1.雷电环境分析报告2.防雷设备安装图纸3.接地系统布局图等等,具体附件请参阅附件目录。

五、法律名词及注释1.雷电:指大气电荷在云与云、云与地之间迅速释放或运动的现象,产生强大的能量。

2.雷击:指雷电释放的强电流经过物体或场所造成的电击或物理损伤。

六、总结数据中心机房防雷与接地是确保数据中心稳定运行的重要环节。

通过合理的防雷系统设计和接地系统布局,可以有效地保护设备和人员的安全。

本文对机房防雷与接地进行了详细介绍,希望能对相关人员提供帮助。

防雷接地装置施工及检查

防雷接地装置施工及检查
(6)电气装置下列金属部分均应接地或接零: 1)电机、变压器、电器、携带式或移动式用电器具等的金属底座和外壳。 2)电气设备的传动装置。 3)屋内外配电装置的金属或钢筋混凝土构件以及靠近带电部分的金属遮拦 和金属门。 4)配电、控制、保护用的屏(柜、箱)及操作台等的金属框架和底座。
2014-11-2
4.扁钢与钢管焊接应≥3/4 钢管直径,二面施焊
5.焊接后有防锈处理
2014-11-2
14
(4)接地体(线)应防止发生机械损伤和化学腐蚀,在与道路、基础、管 道等交叉及可遭受损伤处,均应穿钢管或角钢加以保护。有化学腐蚀的 部位应采取防腐措施。 (5)接地体敷设完后的土沟其回填土内不应夹有石块和建筑垃圾等;外取 的土壤不得有较强的腐蚀性;在回填土时应分层夯实。 3.接地网整体检查、避雷网检查、避雷针与塔制作安装 应按GB50169-92中第二、三、四、五节规定进行检查。 4.接地电阻测定
2014-11-2 3
1)为了保证电力或电气设备在系统正常运行和发生事故时能可靠工作而进 行的接地称为工作接地。如:380/220V配电网路中的变压器中性点的接 地。 2)为保证人身安全和设备安全,将正常运行中不带电,而在故障情况下可 能出现危险的对地电压的导电部分,同大地紧密的连接起来的接地称为 保护接地,即国际电工委员会(IEC)称为的TT系统(电源系统有一点直 接接地,设备外漏导电部分的接地与电源系统的接地电气上无关的系统) 即三相四线制系统。 3)三相五线制系统:国际电工委员会(IEC)称为的TN系统(电源系统有一 点直接接地,负载设备的外露导电部分通过保护导体连接到此接地地点 的系统)。将正常情况下,不带电的金属部分与系统中的零线相连接, 称为保护接零(TN-S系统)。
2014-11-2

机房防雷与接地讲解

机房防雷与接地讲解

机房防雷与接地摘要伴随着我国经济建设与科技建设的高速发展,计算机产业和信息产业的快速普及,计算机机房得到了快速发展。

机房接地系统涉及多方面的综合性信息处理工程,是机房建设中的一项重要内容。

接地系统是否良好是衡量一个机房建设质量的关键性问题之一。

先进的电子设备耐受过电压、过电流的能力相对较低,缺乏必要的雷害防护技术措施,成为困扰广大电气设计人员的问题之一。

机房供电系统通常采用TN-S运行方式。

工程上采用较为常见和经济的等电位连接做法,避免发生雷电反击而损耗设备。

控制接地电阻小于1欧姆,就可以保证接地线不产生电位差,避免相互干扰,保证计算机设备及人员的安全运行要求。

建筑物防雷作为一个综合系统工程,考虑不同的防雷分区在等电位连接的原则下以及根据不同电气设备耐压值等级等因素,对机房防雷按照外部防雷,内部防雷和电涌保护作为一个整体进行综合分析和设计。

文章通过一个工程中的案例,详细剖析机房防雷和接地的具体做法。

理论和机房实际运行经验表明,该方式是安全可靠的。

目录绪论 (1)一、机房接地 (2)1.1防雷与接地需求分析 (2)1.2机房等电位连接 (3)二、机房防雷 (5)三、工程实例 (7)3.1 接地设计方案 (7)3.2 防雷设计方案 (8)结论 (10)参考文献 (11)绪论随着计算机技术及网络技术的迅猛发展,特别是智能化大厦,智能化城市的出现,使人们对接地技术产生了新的关心。

尤其在计算机机房、通讯机房的工程建设中,接地技术更是被提到了较高的高度。

关于接地问题的争论,尤其是对电子设备、信息系统的接地问题的争论,在国内或者国外都屡屡发生。

可以说,一个国家的接地标准及规程的配备情况代表了该国家的科技发展水平和社会基础设施的配备程度。

随着国家标准的逐步完善,如《建筑物防雷设计规范》GB GB50057-94-2000的局部修改,和《计算机信息系统雷电电磁脉冲安全防护规范》GA267-2000的出台与实施,以及新的国家标准《建筑物电子信息系统防雷技术规范》GB50343-2004和新的国家标准图集《电子信息系统机房工程设计与安装》09DX009 P30-34的出台等,都标志着我国对接地和防雷的重视以及技术的进步。

机房设备的防雷接地及环境要求措施

机房设备的防雷接地及环境要求措施

机房设备的防雷接地及环境要求措施一、通信设备的防雷措施(一)天馈线避雷1.通信局(站)的天线必须安装避雷针,避雷针必须高于天线最高点的金属部分lm以上,避雷针与避雷引下线良好焊接,引下线直接与地网线连接。

2.天线馈线金属护套应在顶端及进入机房人口处的外侧作保护接地。

3.出人站的电缆金属护套,在人站处作保护接地,电缆内芯线在进站处应加装保安器。

4.在架空避雷线的支柱上严禁悬挂电话线、广播线、电视接收天线及低压架空线等。

5.通信局(站)建筑物上的航空障碍信号灯、彩灯及其他用电设备的电源线,应采用具有金属护套的电力电缆,或将电源线穿人金属管内布放,其电缆金属护套或金属管道应每隔l0m就近接地一次。

电源芯线在机房入口处应就近对地加装保安器。

(二)供电系统避雷1.交流变压器避雷(1)交流供电系统应采用三相五线制供电方式。

当电力变压器设在站外时,宜在上方架设良导体避雷线。

(2)电力变压器高、低压侧均应各装一组避雷器,避雷器应尽量靠近变压器装设。

2.电力电缆避雷(1)当电力变压器设在站内时,其高压电力线应采用地埋电力电缆进入通信局(站),电力电缆应选用具有金属恺装层的电力电缆或其他护套电缆穿钢管埋地引入通信局(站)。

(2)电力电缆金属护套两端应就近接地。

(3)地埋电力电缆与地埋通信电缆平行或交叉跨越的隔距应符合设计要求。

严禁采用架空交、直流电力线引出通信局(站)。

(4)通信局(站)内的工频低压配电线,宜采用金属暗管穿线的布设方式,其垂直部分应尽可能靠近墙,金属暗管两端及中间应就近接地。

3.电力设备避雷(三)太阳电池、风力发电机组、市电混合供电系统防雷措施(四)接地系统的检查二、通信设备的环境要求(一)机房温度要求1.根据不同用途的机房,温度要求各不相同。

2.在正常情况下,机房温度是指在地板上l.5m和设备前方0.4m处测得的数值。

3.长期工作的设备,机房温度一般保持在18~28℃之间。

4.短期工作的设备,机房温度一般保持在10~35℃之间。

机房接地及防雷检查操作指南讲解

机房接地及防雷检查操作指南讲解

[键入文字] [键入文字] [键入文字]【主题】机房接地及防雷检查操作指南目录0 版本记录 (2)1 主要内容与适用范围 (2)1.1 主要内容 (2)1.2 适用范围 (2)1.3 使用部门和发放范围 (2)1.4 引用标准规范 (2)1.5 术语符号 (2)2 机房接地及防雷工程检查要求 (3)2.1 检查项目 (4)2.2 检查过程照片存档 (6)附录A:机房接地及防雷检查项目反馈表 (7)附录B:机房接地及防雷工程背景知识介绍 (8)B.1 机房接地拓扑结构 (8)B.2 串型接地方式的接地案例 (9)B.3 ODF与DDF接地 (11)B.4 交流防雷及图例 (11)B.5 直流防雷及图例 (12)B.6 室外机柜接地 (14)1(14)]键入文字键入文字] [[键入文字] [版本记录0序号版本号生成时间主要修改记录作者备注 12010-10-15 初稿 RA 李虎 23主要内容与适用范围11.1主要内容本文规定了烽火通信设备机房防雷设计和接地工程督导、巡检操作指南。

1.2适用范围本文所述防雷和接地检查指标适用于国内市场的烽火通信系统设备的中心机房、小型机房、有/无人值守机房检查、室外安装机柜。

1.3使用部门和发放范围光网络产品部、宽带产品部、技术开发部、客服中心。

1.4引用标准规范YD 5098-2005 通信局(站)防雷与接地工程设计规范总配线架YD/T 694-20041.5术语符号雷击(lighting stroke)1.5.1 雷云对大地及地面物体的放电现象。

)雷击(lighting stroke1.5.2雷云对大地及地面物体的放电现象。

ground)1.5.3地(earth,大地或代替大地的某种较大导电体。

)1.5.4接地(earthing将导体连接到“地”,使之具有近似大地(或代替大地的导电体)的电位,可以使地电流流入或流出大地(或代替大地的导电体)。

地网(ground grid)1.5.5由一组或多组接地体在地下相互连通构成,为电气设备或金属结构提供基准电位和对地泄放电流的通道。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

【主题】机房接地及防雷检查操作指南目录0 版本记录 (2)1 主要内容与适用范围 (2)1.1 主要内容 (2)1.2 适用范围 (2)1.3 使用部门和发放范围 (2)1.4 引用标准规范 (2)1.5 术语符号 (2)2 机房接地及防雷工程检查要求 (3)2.1 检查项目 (4)2.2 检查过程照片存档 (6)附录A:机房接地及防雷检查项目反馈表 (7)附录B:机房接地及防雷工程背景知识介绍 (8)B.1 机房接地拓扑结构 (8)B.2 串型接地方式的接地案例 (9)B.3 ODF与DDF接地 (11)B.4 交流防雷及图例 (11)B.5 直流防雷及图例 (12)B.6 室外机柜接地 (14)0版本记录序号版本号生成时间主要修改记录作者备注1RA 2010-10-15 初稿李虎231主要内容与适用范围1.1主要内容本文规定了烽火通信设备机房防雷设计和接地工程督导、巡检操作指南。

1.2适用范围本文所述防雷和接地检查指标适用于国内市场的烽火通信系统设备的中心机房、小型机房、有/无人值守机房检查、室外安装机柜。

1.3使用部门和发放范围光网络产品部、宽带产品部、技术开发部、客服中心。

1.4引用标准规范YD 5098-2005 通信局(站)防雷与接地工程设计规范YD/T 694-2004 总配线架1.5术语符号1.5.1雷击(lighting stroke)雷云对大地及地面物体的放电现象。

1.5.2雷击(lighting stroke)雷云对大地及地面物体的放电现象。

1.5.3地(earth,ground)大地或代替大地的某种较大导电体。

1.5.4接地(earthing)将导体连接到“地”,使之具有近似大地(或代替大地的导电体)的电位,可以使地电流流入或流出大地(或代替大地的导电体)。

1.5.5地网(ground grid)由一组或多组接地体在地下相互连通构成,为电气设备或金属结构提供基准电位和对地泄放电流的通道。

1.5.6联合接地(common earthing)使局(站)内各建筑物的基础接地体和其他专设接地体相互连接形成一个共同地网,并将电子设备的工作接地、保护接地、逻辑接地、屏蔽体接地、防静电接地以及建筑物防雷接地等共用一组接地系统的接地方式。

1.5.7接地汇流排(earth terminal)与接地母线相连,并作为各类接地线连接端子的矩形铜牌。

1.5.8总配线架(main distribution frame/MDF)外线侧连接铜芯双绞线市话通信电缆,内线侧连接电信交换或接入设备的用户电路,可通过跳线进行线号分配接续,且具有过电压过电流防护、告警功能及测试端口的配线架。

1.5.9光纤配线架(Optical Distribution Frame/ODF)用于光纤通信系统中局端主干光缆的成端和分配,可方便地实现光纤线路的连接、分配和调度。

1.5.10数字配线架(Digital Distribution Frame/DDF)数字配线架是数字复用设备之间,数字复用设备与程控交换设备或数据业务设备等其他专业设备之间的配线连接设备。

1.5.11电涌保护器(surge protective device/SPD)通过抑制瞬态过电压以及旁路电流来保护设备的一种装置。

它至少有一个非线性元件。

2机房接地及防雷工程检查要求机房接地及防雷检查主要切入点在电源防雷系统检查和接地检查两个方面。

检查项目如图一中框图所示,虚线框中表示为公司部分早期设备未配此装置。

公司传输、接入设备典型机房检查配置拓扑,如图二、三所示。

图一:检查项目框图图二:联合地网接地方式中烽火设备接地拓扑图图三:串型接地方式中烽火设备接地拓扑图2.1检查项目2.1.1检查机房是否有防雷接地排。

防雷接地排可表现为室内和室外防雷接地排,其作用是给设备提供雷击能量单独的接地通道。

室外防雷接地排和室内防雷接地排在部分机房中被合二为一,即机房设有一个防雷接地排。

在此条件下,若能确保防雷接地排上没有工作接地出现,就符合接地规范要求,无需强制要求将其分为室内和室外接地排。

若防雷接地排上有工作接地线,须要求整改移除工作接地线。

2.1.2检查机房是否有工作接地排。

若无工作接地排,须增加一处工作接地排,为设备提供工作地连接点,并确保工作接地排上不连接防雷接地线。

2.1.3检查天馈线铠甲接地线是否由单独线缆连接到对应的室外防雷接地排或室内防雷接地排,否则整改。

天馈线铠甲作为引雷线缆,接地线必须独立敷设连接防雷接地排。

须确保天馈线铠甲接地线连接到防雷接地排,否则须整改。

2.1.4检查光缆加强芯是否与ODF配线架绝缘,光缆加强芯接地线是否由独立16 mm2的多股铜线直连到室外防雷接地排或室内防雷接地排,否则整改。

2.1.5检查DDF同轴连接器外导体与DDF架体是否连通,DDF架体是否由单独线缆连接到对应的工作接地排,否则整改。

2.1.6检查MDF架体是否由单独线缆连接到室外防雷接地排或室内防雷接地排,否则整改;MDF 架上保安单元是否符合其使用说明书要求的安装及使用方式,否则整改。

MDF引入室外用户线,易遭受雷击,则线缆进入机房后就近连接MDF并确保连接防雷接地排。

MDF架上防雷性能由保安单元保证,检查保安单元是否符合其使用说明书要求的安装及使用方式,重点检查保安单元是否安装方向正确,接地连接是否牢固。

2.1.7检查设备子框是否有一根 4 mm2的多股铜线与本机柜连接,否则须整改。

2.1.8检查机房进线处是否安装有B级交流防雷箱。

交流进线处应放置B级交流防雷箱,如图十五中所示设备。

若无此专用B级交流防雷箱,则应建议增加。

2.1.9检查机房电源分配处是否安装有C级防雷器。

电源分配屏或柜内应放置交流C级防雷器,如图十六中所示设备。

若无此专用交流C级防雷器,则应建议增加。

2.1.10检查防雷箱和防雷器接地线是否由独立16 mm2的多股铜线连接到防雷接地排,否则须整改。

线径不足会造成接地阻抗增大,不利于雷击能量释放,对防雷箱和防雷器单元使用的接地线必须强调线径问题。

2.1.11检查-48V电源设备保护地是否连接到室内防雷接地排,工作地是否连接到工作接地排,否则整改。

-48V电源设备即AC/DC电源设备,通常其内部均具备防雷模块或SPD单元。

此类防雷模块或SPD单元的保护地线和-48V电源设备的工作地线必须区分开,应分别连接到各自对应的防雷接地排和工作接地排,否则须整改。

2.1.12检查公司设备是否配有防雷装置,并且检查接线方式是否正确,否则要求增加或整改。

若公司大型设备没有安装防雷装置,建议加装防雷PDP单元;若公司小型设备没有安装防雷装置,建议加装直流浪涌保护器。

公司的传输类和接入类设备,无室外引线和无室外导体连接,不会遭受直击雷,其所遭受的雷击属于耦合雷范畴。

因此,设备PE接地点连接到工作接地排,更利于设备稳定运行。

若未按此方式连接,需进行调整PE接地线连接工作接地排。

由于公司推出多款防雷PDP单元和直流浪涌保护器,具体使用介绍见附录B。

2.1.13检查设备主备电源是否均配有直流浪涌保护器,否则须增加。

2.2检查过程照片存档2.2.1对检查机房的防雷箱及防雷器进行拍照记录。

2.2.2检查室外接地排、防雷接地排、工作接地排,并分别对其拍照。

2.2.3对检查防雷PDP单元内部接线进行拍照记录。

2.2.4对检查直流浪涌保护器电源线三线引入点进行拍照记录。

2.2.5检查中不合格项实地拍照记录。

注:通常防雷PDP单元和直流浪涌保护器不会同时安装,所以照片存档中 2.2.3和2.2.4需根据机房实际情况进行拍照并保存图像存档。

附录A:机房接地及防雷检查项目反馈表XXXXXX机房接地及防雷检查反馈表实施人:XXXX 时间:XXXXXXXX 序号检查项目是否合格不合格原因是否拍照1 机房是否有防雷接地排2 机房是否有工作接地排3 天馈线铠甲接地线是否由单独线缆连接到对应的室外防雷接地排和室内防雷接地排4 光缆加强芯是否与ODF配线架绝缘,光缆加强芯接地线是否由独立16mm2的多股铜线直连到室外防雷接地排或室内防雷接地排5 DDF同轴连接器外导体与DDF架体是否连通,DDF架体是否由单独线缆连接到对应的工作接地排6 检查MDF架体是否由单独线缆连接到室外防雷接地排或室内防雷接地排,否则整改;MDF架上保安单元是否符合其使用说明书要求的安装及使用方式、接地良好,否则整改。

7 设备子框是否有一根4mm2的多股铜线与本机柜连接8 机房进线处是否安装有B级交流防雷箱9 机房电源分配处是否安装有C级防雷器10 防雷箱和防雷器接地线是否由独立16mm2的多股铜线连接到防雷接地排11 -48V电源设备保护地是否连接到室内防雷接地排,工作地是否连接到工作接地排12 检查公司设备是否配有防雷装置,并且检查接线方式是否正确,否则要求增加或整改。

13 检查设备主备电源是否均配有直流浪涌保护器,否则须增加。

附录B:机房接地及防雷工程背景知识介绍B.1机房接地拓扑结构为方便快捷的开展机房接地及防雷检查的工作,需要对机房内接地设施进行简单的介绍。

如图四所示,联合地网接地方式,即从机房地网上引出工作接地排、室外接地排、防雷接地排。

图四:联合地网接地方式联合地网接地方式在部分小型和改造机房实现有困难,由此也派生出其他的机房接地形式,如图五,串型接地方式。

串型接地方式和联合地网接地方式差异在于工作接地排是由防雷接地排在室内引出导线(线径≥25mm2的多股铜线)派生而出。

此类接地方式在工程施工中非常容易实现,并且被很多小型和无人值守站所采用。

图五:串型接地方式B.2串型接地方式的接地案例图六:机房A室外扁钢接地网图七:机房A室内各地排构成图八:机房A地网构成示意图机房A采用串型接地方式,室外不设置室外接地排,而将所有接地排布置在室内线缆入口处,并将防雷接地排和工作接地排分别独立。

工作接地排用线径25mm2多股铜线和防雷接地排连接,最终通过扁钢连接到地网。

图七,天馈线和光缆进入机房处设立天馈线铠甲和光缆加强芯接地汇聚排,此类外部引入线缆接地汇聚后,通过独立线缆连接到防雷接地排。

机房A地网基本构成如图八所示。

图九:机房B室外接地排图十:机房B工作接地排图十一:机房B地网构成示意图机房B采用串型接地方式,室外接地排通过扁钢连接地网;室内布置工作接地排,用线径25mm2多股铜线与室外接地排连接。

机房室内部分不设置防雷接地排,所有外部线缆接地线、天馈线铠甲、光缆加强芯等全部引到室外接地排接地,如图九。

机房B地网基本构成如图十一所示。

B.3ODF与DDF接地图十二:ODF架内光缆加强芯接地图十三:ODF与DDF混架光缆加强芯接地光缆加强芯接地必须采用单独的接地线缆,直接连接到室内防雷接地排或室外接地排。

相关文档
最新文档
