HF-80N风冷恒温恒湿空调机说明书

合集下载

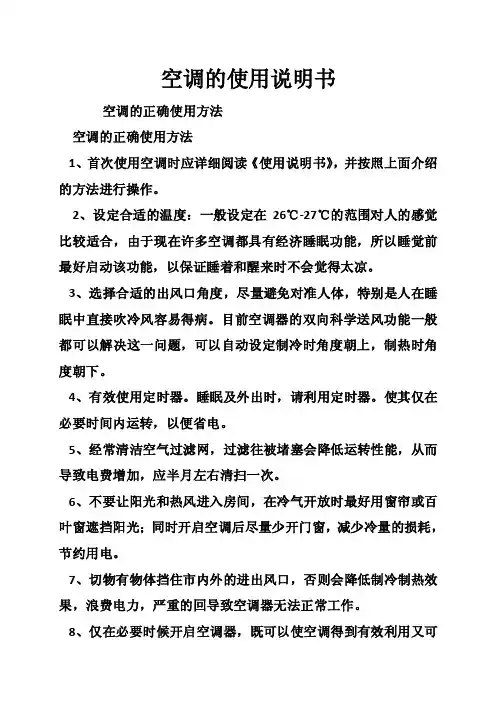

空调的使用说明书

空调的使用说明书

空调的使用说明书空调的正确使用方法空调的正确使用方法1、首次使用空调时应详细阅读《使用说明书》,并按照上面介绍的方法进行操作。

2、设定合适的温度:一般设定在26℃-27℃的范围对人的感觉比较适合,由于现在许多空调都具有经济睡眠功能,所以睡觉前最好启动该功能,以保证睡着和醒来时不会觉得太凉。

3、选择合适的出风口角度,尽量避免对准人体,特别是人在睡眠中直接吹冷风容易得病。

目前空调器的双向科学送风功能一般都可以解决这一问题,可以自动设定制冷时角度朝上,制热时角度朝下。

4、有效使用定时器。

睡眠及外出时,请利用定时器。

使其仅在必要时间内运转,以便省电。

5、经常清洁空气过滤网,过滤往被堵塞会降低运转性能,从而导致电费增加,应半月左右清扫一次。

6、不要让阳光和热风进入房间,在冷气开放时最好用窗帘或百叶窗遮挡阳光;同时开启空调后尽量少开门窗,减少冷量的损耗,节约用电。

7、切物有物体挡住市内外的进出风口,否则会降低制冷制热效果,浪费电力,严重的回导致空调器无法正常工作。

8、仅在必要时候开启空调器,既可以使空调得到有效利用又可以节约用电。

9、在开机时首先将制冷或制热开在强劲档,如果您的空调没有强劲功能,那么最好开在高风档,当温度适宜时再将设置改到中档或抵挡,减少能耗,减低噪音。

10、空调器停、开操作时间,应间隔3分钟以上,不能连续停、开。

11、开空调时室内要保持一定的新鲜空气,可以避免人在空调房间患“空调病”。

如果您的空调没有换气功能,呢么可以将门窗开个小缝,让新风从门窗缝自然渗入。

12、室内空调运转时,请勿将手指或木棍等物品插入空气的进出风口,因为空调内的风扇在高速运转,有可能引起伤害事故。

13、空调器应该使用专用的电源插座,请勿将电源连接到中间插座上,禁止使用加长线或与其他电器功用,有可能引起触电、发热或火灾事故。

14、请勿损伤或改造电源线,有可能引起触电、发热或火灾事故。

15、请按照说明书介绍的方法正确开关机、勿采用插入或拔出电源线的方法来起动或停止空调机的运转,这样有可能会引起触电或火灾事故。

恒温恒湿箱操作说明-精典

恒温恒湿箱操作说明-精典

开 电 源
【定值停止】 【主画面】
【DI 发生错误】
【程式设定】
5.5.3.1 主画操作说明 编 号 内容 监视画面 操作设定 预约设定 程式曲线 程式设定 显示设定 说明 切换到监视画面 切换到操作设定画面 切换到预约设定画面 切换到程式曲线画面 切换到程式设定画面 切换到显示设定画面
a)点击“目录”可返回程序曲线目录。 b)点击“记录”可切换至显示曲线画面,包括以下菜单:动作设定、采 集周期、操作方式、设定方式、内存容量。 ①动作设定:用于选择停止或运行记录数据至 USB 存储条。 ②采集周期:设定采集的周期时间(单位为秒或分) ③操作方式:数据操作选择(要下载或上传数据,可以为程序,参数 或全部) ④设定方式:设定数据是下载到存储条中或上传到控制器中 ⑤内存容量:当控制器侦测到 USB 时,显示 USB 存储条之使用容量和 总容量,否则显示“DISC NOT INSERTED”。 c)点击“删除”可删除显示曲线。 d)RST:指当前运行时间超过 8 天时,新曲线将覆盖 8 天以前的曲线。 STP:指当前运行时间超过 8 天时,曲线将停止刷新。 e)“TEMP”分别显示温度设定值、测试值。 f)“HUMI”分别显示湿度曲线设定值、 测试值 4.5.1.3.4.7“ROF”开始/ 停止 读取数据并以曲线显示。 g)“30S”指曲线刷新周期。 h)“ ”为左右方向键。
基本运行设定流程图程式停止定值停止主画面di发生错误程式设定5531主画操作说明内容说明监视画面切换到监视画面操作设定切换到操作设定画面预约设定切换到预约设定画面程式曲线切换到程式曲线画面程式设定切换到程式设定画面显示设定切换到显示设定画面5532程式设定操作说明内容说明程式编辑键切换到程式编辑画面循环设定键切换到循环设定画面程式管理键切换到程式管理画面讯控设定键切换到讯控设定画面待机设定键切换到待机设定画面信息键切换到文件程式文件信息画该控制器为触摸式屏幕当仪器电源开关打开后控制器则直接点亮显示控制器主画面分别有如下菜单

恒温恒湿屋顶空调维护说明书(干货分享)

恒温恒湿屋顶空调维护说明书(干货分享)

恒温恒湿屋顶空调维护说明书江苏江平空调净化设备有限公司ﻬ一、空气处理段各功能段介绍各种规格的空调机组都有以下多种功能,可供设计单位和用户按需要进行组合选用,同时,可根据用户需要进行非标空调机组设计和制造...(1)新回风混合段新回风口位置按设计要求可分别在端部、顶部或左右各侧面设置,如与本样本不一致时,提供具体开口位置。

在新回风口上可配装调节阀,执行机构有手动、电动或气动三种型式,由用户任选。

..(2)过滤段有初、中效过滤两种,配有菱形袋式,四峰袋式,滤料用优质涤纶无纺布,并采用过滤器快速装拆机构,压差显示及报警装置...(3)新排风段(也称平顶分风混合段)本段箱体内设有一次回风阀,阀门前后的箱顶各设一排风口和新风口,并配调节阀,其功能是:当有回风机时,供空调机排出部分回风,使新风与一次回风按要求比例混合;当过渡季节采用直流系统时,应关闭一次回风阀,全开排风阀和新风阀。

风阀可配装手动、电动或气动执行机构,由用户任选。

..(4)中间段(检修段)本段起过渡段的连接和机组内部检修照明用。

在过滤段前,表冷段、加热段、消声段前后均须设中间段.(5)二次回风段连接二次回风管用的中间段,顶部可设调节阀门,配有手动、电动或气动调节机构,由用户任选,此段也可合并于送风机段中. .(6)表冷段表冷器采用四、六、八排管的铜管串铝箔的结构,铝箔为双翻边波纹边形式,大弯管热交换器减少60%焊接弯头,提高了热交换效率,先进的机械涨管形式保证了热交换器的接触性能。

..(7)加热段内设一、二、四排管的钢管绕钢片式或铜管串铝箔式高效热交换器,热媒采用蒸汽或热水。

(8)淋水段有单级二排和单级三排两种形式,该段配有流线型ABS阻燃玻璃钢均风板和挡水板,喷咀采用新型节能喷咀,同时根据用户要求,可采用玻璃钢水池和不锈钢水池。

由于该段采用了双层面板和双层门的结构,不但防止了喷淋段水滴外渗空调器壁板的现象,而且外形美观...(9)送(回)风机段a。

HF恒温恒湿空调机

HF恒温恒湿空调机

HF恒温恒湿空调机操作说明一、界面说明该界面包括6个轻触式按钮。

将其各键自左到到右,从上到下定义如下:1、故障键(ALARM)2、程序键(Prg)3、退出键(ESC)4、UP键(↑)5、ENTER键(←)6、DOWN键(↓)二、界面操作说明1、机组启停按下Prg键即可启动,再按下此键则为关机。

2、查看显示在界面上可以按下↑健或↓健操作即可查看各个菜单里的各项内容,比如查看温湿度设定点和新风温度;回风温湿度和机组关闭;机组状况等等。

3、温湿度设定操作在界面上同时按下↑键和↓键,将进入控制面板菜单,然后按下↑键或↓键可以切换各个菜单,注意其他项都无须修改,只需更改设定温湿度菜单项,即切换至《温湿度设点》菜单,按下←键进入菜单,此时需要输入密码,再按下←键令光标在密码输入区闪烁,后按下↑键和↓键输入密码,然后按下←键确认。

当画面上出现文字“密码正确”时,再按下↑键或↓键,即可进入时钟菜单。

出厂时用户密码设为0009。

再通过↑键和↓键,使界面置于温湿度设点,此时按下←键,可看到光标移动到温度设点位置上,此时通过↑键和↓键将温度设定为所需要的值,设定好后,再按下←键将光标移动到湿度设点位置上,同样通过↑键和↓键将湿度设定为所需要的值,最后按下←键,设定好后再按下退出键ESC,此时设置完毕。

4、注意事项:当机组出现故障时,手操器左上角的ALARM键会亮红灯,此时按下该键就可以再显示屏幕上看到相应的故障信息。

当机组存在多项故障时,可以通过按↑和↓键翻看各项故障信息。

当故障排除后,可以按下ALARM键来复位故障报警。

当机组出现其他情况,请务必停机并由机修人员排除后方可开机。

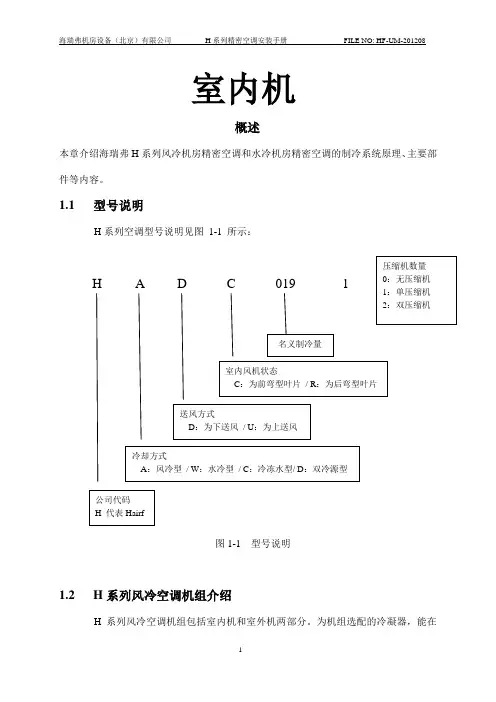

H系列pco操作手册资料

H系列pco操作手册资料

室内机概述本章介绍海瑞弗H 系列风冷机房精密空调和水冷机房精密空调的制冷系统原理、主要部件等内容。

1.1 型号说明H 系列空调型号说明见图 1-1 所示:H A D C 019 1图1-1 型号说明1.2H 系列风冷空调机组介绍H 系列风冷空调机组包括室内机和室外机两部分。

为机组选配的冷凝器,能在满足系统冷却需求的基础上最大限度地减少对环境的噪声污染。

下面以双系统为例介绍空调机组制冷原理。

风冷双系统制冷系统图(图1-2):图1—21.2.1 风冷空调室内机风冷空调室内机包括涡旋压缩机、蒸发器、电加热器、送风机、控制器、电极式加湿器、热力膨胀阀、视液镜、干燥过滤器等部件。

涡旋压缩机采用Copeland 全封闭高效涡旋压缩机,振动小、噪声低、可靠性高。

蒸发器采用高散热效率的翅片管换热器。

针对具体机型对分配器进行设计和验证,保证制冷剂在每个回路分配的均匀性,极大地提高了换热器的利用率。

当制冷系统的制冷剂进入膨胀阀节流后送入蒸发器,属于汽化过程,这时候吸收大量热量,使房间温度逐步降低、以达到制冷及去湿效果。

热力膨胀阀膨胀阀是制冷系统中的一个重要部件,安装于储液筒和蒸发器之间。

膨胀阀使中温高压的液体制冷剂通过其节流成为低温低压的湿蒸汽,然后制冷剂在蒸发器中吸收热量达到制冷效果。

风冷空调机组采用丹佛斯TGE热力膨胀阀,同时取温度和压力信号,对冷媒的流量调节更精准。

电极式加湿器电极式加湿器是对加湿桶内的水加热,然后升温到沸点获得的。

使水达到沸点的热量是由通过加湿桶中电极间的电流产生的,在需要加湿时浸入加湿桶内水中的电极与外部供电电源接通。

在稳定的运行条件下,所要求的蒸汽是由加湿桶上的水位控制来自动地达到的。

室内送风机室内送风机采用,高效率、高可靠性的离心风机,风量大,送风距离远。

PTC陶瓷电加热利用材料自身的特性,根据环境温度的改变来调节自身的热功率输出,将加热器的电能消耗优化控制在最小,同时高发热效率的材料也大幅提升了电能的利用效率。

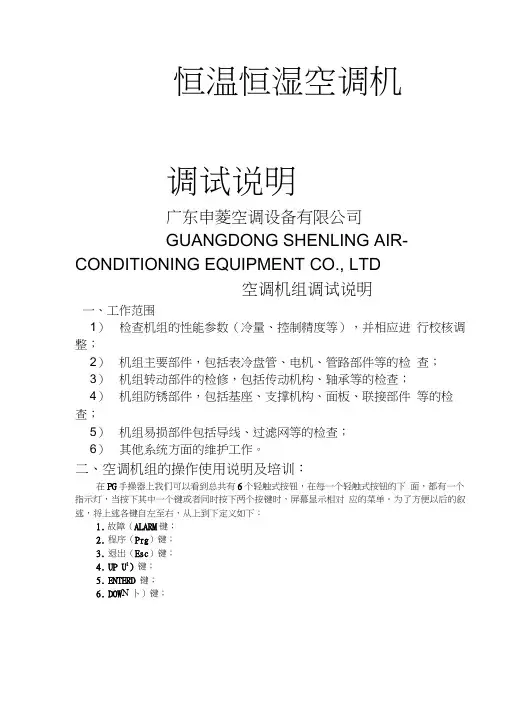

恒温恒湿空调机调试说

恒温恒湿空调机调试说

恒温恒湿空调机调试说明广东申菱空调设备有限公司GUANGDONG SHENLING AIR-CONDITIONING EQUIPMENT CO., LTD空调机组调试说明一、工作范围1)检查机组的性能参数(冷量、控制精度等),并相应进行校核调整;2)机组主要部件,包括表冷盘管、电机、管路部件等的检查;3)机组转动部件的检修,包括传动机构、轴承等的检查;4)机组防锈部件,包括基座、支撑机构、面板、联接部件等的检查;5)机组易损部件包括导线、过滤网等的检查;6)其他系统方面的维护工作。

二、空调机组的操作使用说明及培训:在PG手操器上我们可以看到总共有6个轻触式按钮,在每一个轻触式按钮的下面,都有一个指示灯,当按下其中一个键或者同时按下两个按键时,屏幕显示相对应的菜单。

为了方便以后的叙述,将上述各键自左至右,从上到下定义如下:1.故障(ALARM键;2.程序(Prg)键;3.退出(Esc)键;4.UP U1)键;5.ENTERD 键;6.D0W N 卜)键;当同时按下键,您可以切换各个菜单,然后按 1键可以进入您所选择的菜单里;按「/,键,您可以查看所选择菜单里的各项内容。

因为控制面板菜单有中文和英文两种,您可以通过按Esc键和「键来切换中英文画面。

当需要设定或者修改机组的各项参数时,您可以按键来选择需要修改的参数项,然后按「/「键来修改数值,修改完毕后按-键确认。

当按下Es(键时,您就可以退出该栏菜单。

当机组出现故障时,手操器左上角的ALAR键会亮红灯;此时按下该键您就可以在显示屏幕上看到相应的故障信息。

当机组存在多项故障时,您可以通过按键来翻看各项故障信息。

当故障排除后,您可以按ALAR键来复位故障报警。

机组开停控制:在手操器显示主画面时,按键可开/停机组;按Prg键可在手操器显示任何画面时开/停机组1. 输入及输出1.1模拟量输入1.2数字量输入1.4模拟量输出注:上面所提到的“ N/A”表示该接点不存在。

恒温恒湿空调技术手册

恒温恒湿空调技术手册

恒温恒湿空调技术手册恒温恒湿空调技术手册1:引言1.1 简介1.2 目的1.3 读者对象1.4 范围2:恒温恒湿空调的工作原理2.1 温度控制原理2.2 湿度控制原理2.3 空调系统组成2.4 控制方式3:设计与安装3.1 选型原则3.2 空调系统布局3.3 空调设备安装指导3.4 风管设计与布置3.5 控制系统配置与安装4:运维与维护4.1 启动与停机操作4.2 定期维护与清洁4.3 故障排除与维修4.4 检测与监控5:节能与环保5.1 空调系统节能技术5.2 恒温恒湿调节的环保优势 5.3 环境管理与废气处理6:安全与规范6.1 安全注意事项6.2 相关法规要求6.3 补贴与优惠政策7:应用案例与市场前景7.1 典型应用案例分析7.2 市场需求与前景展望附件:1:设备选型表2:设备安装示意图3:设备维护保养记录表4:故障排除步骤流程图本文所涉及的法律名词及注释:1:温度控制 - 通过调整传感器检测到的温度来维持设定的温度范围。

2:湿度控制 - 通过调整加湿器和除湿器的工作来维持设定的湿度范围。

3:空调系统 - 由冷却装置、空气处理部件和控制系统组成的设备。

4:控制方式 - 可通过手动或自动方式控制空调系统的工作。

5:风管设计 - 用于分发和回收空气的管道系统。

6:启动与停机操作 - 空调系统的开关和关闭步骤。

7:定期维护与清洁 - 对空调设备进行定期保养和清洁以确保正常运行。

8:故障排除与维修 - 检测和修复空调设备故障的步骤。

9:环境管理与废气处理 - 空调系统对环境的管理和处理方式。

10:安全注意事项 - 使用空调设备时需要注意的安全事项。

11:相关法规要求 - 与空调设备使用相关的法律法规要求。

一、风冷型恒温恒湿机房专用空调技术说明

一、风冷型恒温恒湿机房专用空调技术说明

一、风冷型恒温恒湿机房专用空调技术说明1.室外气象参数的描述(1)华南地区夏季空调空气干球温度为33.5︒C,湿球温度为27.7︒C,从这两个数据可以得出,夏季的平均湿度:ϕ = Pq/Pq, b = (P’q,b – A(t – ts). B) / Pq, b其中: Pq, b –干球温度下空气的饱和水蒸气分压力PaP’q,b–饱和空气边界层的水蒸气分压力,即湿球温度下的饱和水蒸气分压力。

A –经验公式计算A值A = 0.00001 (65 + 6.75/V)V 为流过湿球的风速。

计算时气流速度一般取V=5m/s所以计算出来的相对湿度ϕ=72%查表得出27.7︒C 时饱和水蒸气分压力37.06 X 100 Pa33.5︒C 时饱和水蒸气分压力51.62 X 100 Pa(2)大气压力不是一个定值,它随着各个地区的海拔高度的不同而存在差异,同时还随着季节,天气的变化而稍有高低。

海平面上的标准大气压力为1013.25hbar.例如:我国沿海地区广西冬季的大气压力1019.5hbar而夏季为1004.5hbar,年平均温度21.8︒C;而西部青海高原的西宁市海拔2261.2m,夏季大气压力为773 hbar冬季则为775 hbar,气压比沿海城市低得多,大气压力不同,空气的状态参数也要发生变化。

因此在空调系统设计和运行中使用的一些参数,如果不考虑当地气压的大小就会造成一定的误差。

STULZ空调在设计时充分考虑了海拔高度,大气压力等因素,而广东地区的大气压力与标准大气相差很小,所以STULZ空调完全适应广东的大气压力条件。

(3)技术要求冬季空调空气干球温度:13︒C,送风相对湿度为68%,而STULZ 空调经过我公司的工程师常年跟踪,STULZ空调在室温22 ~ 24︒C时,送风与回风的温差在7︒C,但随着室温的下降,STULZ空调送风的最低温度定为6︒C,而冬季空调在干球温度为13︒C送风相对温度为68%时,湿球温度为7︒C ~ 8︒C大于6︒C,所以STULZ空调完全符合要求。

HF-80N风冷恒温恒湿空调机说明书

HF-80N风冷恒温恒湿空调机说明书
8.1通过控制器的开关即可停止,或用自动键与定时方式键的设定,使机组能够在您所需的时间范围内自动停止及自动运转。
8.2长期停机必须切断机组供电,冬季必须放尽加湿器管道中的水。
9、机组管理和故障的排除:
设备的管理人员应具有制冷空调方面的专门知识。
9.1当控制器发出警报声时,表明设备发生故障,并非正常停机,按查询键,可得知故障原因,并迅速进行排除。之后,再按更新键,如无警报声,声明设备运行正常。(如还有警报声,将故障排除,知道设备正常运行为止。)
4.2设备出风口与风管的连接处应在适当的位置加接帆布或人造革接口,避免震动传入室内。风管材料以采用镀锌钢板为宜,厚度一般为
0.5~
0.8mm。风管加以适当的保温处理后,要与墙壁或屋顶固定。
4.3设备出风口、新风口以及室内浊气排出口均应装有调节风量的调节阀门。
五、设备的校验:
1、准备:
运行应保证电源和设备的绝缘良好,设备应接地。设备底盘背面M8螺栓接地,必须提前12小时向空调机组送电,(空调机组长期运行,机组电源不能切断)。
4、供冷热风和加湿:
4.1通过控制器的设温键和设湿键,设定冷热风状态的温度和湿度,再根据所选择的方式运转空调机,供冷热风和加湿。
4.2HF-80N由两组制冷系统组成,启动时两台压缩机中的一台延时启动。
5、电加热器功能工作的一般原则:
5.1电加热器一年四季都能用到,在降温、除湿要求时,压缩机不但因室内干球温度过高而运转,而且其大部分冷量用于除湿,因此,干球温度会低于设定值而需要再加热。电加热的自动停开使室内温度恒定在设定温度范围内。
3.2底盘泄水孔和凝结水泄水孔,专门为排除蒸发器凝结水和加湿器溢出水而设,应单独接一管子排至室外或地沟里。
4、风管的安装:

实验室恒温恒湿机的操作说明及保养

实验室恒温恒湿机的操作说明及保养

实验室恒温恒湿机的操作说明及保养
1、为避免实验室恒温恒湿机发生机器故障,请提供额定电压范围內的电源。

2、为了防止触电或产生误动作和故障,在安装和接线结束之前,请不要接通电源。

3、实验室恒温恒湿机为非防爆产品,请不要在有可燃或爆炸性气体的坏境中使用。

4、实验室恒温恒湿机工作中请尽量不要打开试验箱门,高温时打开可能会对操作人员造成烫伤,低温时打开可能会对工作人员早场冻伤,并且可能造成蒸发器结冰,影响制冷效果,若一定要打开,请做好一定的防护工作。

5、禁止擅自拆卸、加工、改造或修理实验室恒温恒湿机,否则会有产生异常动作、触电或火灾的危险。

6、机体的通风孔需保持通畅,以免发生故障、动作异常、寿命降低和火灾。

7、开箱时若发现机器损坏或变形,请不要使用。

8、实验室恒温恒湿机安装设置时注意不要让灰尘、线头、铁屑或其他东西进入,否则会发生错误动作或故障。

9、接线必须正确,一定要进行接地。

不接地可能造成触电、错误动作事故、显示不正常或测量有较大误差。

10、定期检查端子螺丝和固定架,请不要在松动的情況下使用。

11、仪表运转期间,电源入力端子盖必须安装在端子板上以防触电。

12、仪表在运转中,进行修改设定、信号输出、启动、停止等操作之前,应充分地考虑安全性,错误的操作会使工作设备损坏或发生故障。

13、请使用干布擦拭仪表,不要使用酒精、汽油或其他有机溶剂,不要把水濺到仪表上,如果仪表浸入水中,请立即停止使用,否則有漏电、触电或火灾的危险。

14、仪表內部零件有一定的寿命期限,为持续安全地使用本仪表,请定期进行保养和维护。

恒温恒湿空调使用标准操作规程

恒温恒湿空调使用标准操作规程

类别:操作标准编号:HK-SOP-EO-603恒温恒湿型单元空调机使用标准操作规程版号:A1起草人:年月日审核人:年月日批准人:年月日生效日期:年月日发放部门:现授权下列部门拥有并执行本标准(复印数4份)副总经理1份、质量管理部2份、储运中心1份设备动力部1份1、目的为确保操作规范,正确使用恒温恒湿型单元空调机,特制定本规程,。

2、适用范围适用于恒温恒湿型单元空调机的使用。

3、职责由库管员负责组织实施并执行。

4、内容4.1 开关机空调机接通电源后,按一下ON /OFF(开/关)键盘,键盘内绿灯亮,空调机开 机。

再按一下此键,键内绿灯灭,空调机停机。

4.2设置4.2.1 EMNU (菜单)键 按下此键,屏幕显示时间 日期回风温度 回风湿度停机工作状态送风机除湿 制冷 加热 加湿量11公斤/小时设定值温度湿度报警实测数值送风温度报警说明:(1)若控制器没有安装时钟板,则该行空白。

(2)该处显示的字符有:Unit On 、Unit Off 及ALARM 。

其中UnitOn 表示空调机正处于运行状态;Unit Off 表示空调机正处于停机状态;ALARM 。

表示空调机当前有故障发生(下同)。

(3) 当字符前的方框为实心时,表示空调机当前正处于工作状态。

其中Fan 表示送风机;Dehumid.表示除湿;Cool 表示制冷;Heat 表示制热。

Humid.表示加湿,后面数字表示加湿器当前实际加湿量。

(4) 该屏上的设定值只作显示用,不能设定。

若要改变空调机的设定值 请参看后面的SET (设定)键菜单。

(5) 当空调机上装有送风温度探头时,该屏菜单才会显示出来。

4.2.2 MAINL (检修)键输入维修口令口令正确此菜单专供工程人员对空调机进行检修所用,请勿对其作任何操作或修改。

4.2.3 I/O (输入/输出)键[3-1]按下此键,屏幕显示数字量输入 1.加湿器水位 闭合 2.室内整机温度过高 闭合 3.压缩机一号低压保护 断开按下DOWN 键,屏幕按顺序显示数字量输入4.加热器电流过载 闭合 5.压缩机二号低压保护 断开 6.送风机电流过载 断开数字量输入接点7.送风机风压过低 闭合 8.遥控开关 闭合 9.客户自设报警 闭合数字量输入点状态10.冷凝水泵水流开关 闭合 11.压缩机1过流/高压 闭合 12.压缩机2过流/高压 闭合数字量输出点状态O=关 C=开启 (1……13)关关关关关关关关关关关关关关数字量输出点状态1.送风机 关闭 2.压缩机二号 关闭数字量输出点状态4.加湿器电源 关闭 5.进水电磁阀 关闭 6.排水电磁阀 关闭数字量输出点状态7.系统二液管电磁阀 关闭 8.加热器二号 关闭数字量输出点状态 3.压缩机二号 关闭 7. 系统二液管电磁阀 关闭 10.系统一液管电磁阀 关闭数字量输出点状态 9.系统一除湿电磁阀 关闭 2.系统二除湿电磁阀 关闭数字量输出点状态11.总报警 关闭 12.加热器一 关闭13.压缩机一 关闭加湿器更换容器: 否 型 号: 运行状况:加湿器加湿器电源 关闭 进水阀 关闭 排水阀 关闭加湿器水位: 开 导电率:加湿器 量度电流: 目标电流: 正常电流:说明:本列菜单中的数据为空调机的运行参数,只作显示用,不能修改。

申菱恒温恒湿机样本

申菱恒温恒湿机样本

目录一、产品简介及特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 2二、恒温恒湿空调机汇总表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ .. 3三、名义工况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ..⋯.3四、运行范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ .⋯⋯⋯ .⋯ .3五、产品型号表示方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ . ⋯⋯⋯⋯⋯.⋯⋯⋯⋯ 4六、送回风方式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ . ⋯⋯⋯⋯⋯⋯⋯⋯ .⋯⋯⋯⋯ 4七、性能参数表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ..⋯⋯ ..5八、外形及空间安装尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ ..⋯⋯⋯⋯ .8九、安装注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 十、订货参考事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 11 十一、附录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 121 简介申菱牌恒温恒湿空调机是申菱公司积累多年实践经验设计而成的机组。

机组采用智能化的控制模式,实现对机组制冷、除湿、加热、加湿等功能,从而达到对室内环境温、湿度的精确控制。

广泛适用于电子工业、仪器仪表、印刷厂、通讯设备、供配电站等对空气温、湿度精度要求较高的场合。

2 产品特点本系列设有3HP~100HP 共20 个规格。

有风冷、水冷两种冷却方式,满足客户不同使用环境的需求。

辅助加热方式(电加热,蒸汽加热、热水加热)及送回风形式多种多样,便于匹配组合。

有新风引入功能,能够有效改善空气品质。

人性化的微电脑控制系统,操作简单方便。

高精度的PLC 控制技术,多级能量调节,室内温湿度波动小,温度精度达±0.8° C,湿度精度± 5%。

机组结构紧凑,外形美观,便于安装、运输及维护。

压缩机全部采用高性能涡旋式压缩机,送风机选用低噪音高效率离心式风机,制冷系统配件皆来自国际知名品牌,性能稳定。

单系统机组设置除湿电磁阀,使机组在低负荷运行时,能保持较佳的除湿效果,尤其适合潮湿多雨的雾雨季节,精确控制,高效节能,节省再加热功耗;多系统机组具有多级能量调节。

恒通空调制冷器产品说明书

恒通空调制冷器产品说明书

496 61 5000 07 June 2008FAN COILSALL MODELS S 1½ thru 5 tonsS Available for R−22 or Environmentally Sound R−410A systems S TXV metering device factory installed S Copper tube / aluminum fin coil S Sweat connectionsS Primary and secondary drain fittings with brass inserts S 5 amp automotive type fuse on control board S Multiple electrical entry locations S Time delay relay (TDR)S Field installed heater packages from 5 kW − 30 kWavailable separatelyS HUD approved for manufactured housing S 208/230−1−60 supply voltageS Units tested and certified by manufacturer to achieve a 2% or less leakage rate at 1.0 inch water column S 1 inch thick insulation with R value of 4.2FEMS High Efficiency, 3−speed, GE X−13 Motor (BrushlessPermanent Magnet “BPM”, Electronically Commutated Motor “ECM”) on all modelsS Multiposition installation − upflow or horizontal left standard, horizontal right with minor modification (field convertible to downflow with available accessory kit)S No Heat (Plug) Kit factory installed S Filter factory suppliedFSMS PSC 3−speed motor on all modelsS Multiposition installation − upflow or horizontal leftstandard, horizontal right with minor modification (field convertible to downflow with available accessory kit)S No Heat (Plug) Kit factory installed S Filter factory suppliedFSUS PSC 2−speed motor (1½ − 3 ton sizes) andPSC 3−speed motor (3½ − 5 ton sizes)S Upflow installation (field convertible to downflow or horizontal with available accessory kits)SFilter available as accessoryAvailable StylesFEM FSM FSU Upflow 333Horizontal 33kit Downflow kit kit kit GE X−13 motor3PSC motor 33Filter supplied33Rated in accordance with ARI Standard 210 and/or 240. Certification applies only when used withproper components as listed with ARI.Model SeriesModel Size Tons Nom. CFMDimensions H x W x D (in.)Filter Size (in.)Ship Wt FEM, FSM, FSU 18001½60042n x 14c x 22813 x 212112 lbs FEM, FSM, FSU2400280047n x 17d x 22816a x 212120 lbs FEM 30002½100049s x 17d x 22816a x 212122 lbs FSM, FSU 30002½100047n x 17d x 22816a x 212120 lbs FEM 35003120053v x 218 x 22819d x 212144 lbs FEM, FSM 36003120049s x 218 x 22819d x 212157 lbs FSU36003120053v x 218 x 22819d x 212146 lbs FEM, FSM, FSU 42003½140049s x 218 x 22819d x 212157 lbs FEM, FSM, FSU 48004160053v x 218 x 22819d x 212175 lbs FEM, FSM, FSU60005200059x x 24n x 22823c x 212201 lbsFEM, FSM, FSUProduct SpecificationsPRODUCT SPECIFICATIONS Fan Coils: FEM, FSM, FSU4496 61 5000 07DIMENSIONAL DATA (refer to drawings on pages 2 & 3)Model Size (tons)all dimensions inchesCoilTypeShip.Weight (lbs)ABCDEFGHJSuct.LiquidFEM4X1800A 1½$@n!$,!@v !@c !)v !*8!*s n/a 12s a Slope 112FEM2X1800A FSM4X1800A FSM2X1800A FSU4X1800A FSU2X1800A FEM4X2400A 2$&s !&s !%w !%s !%a @#8@#s n/a 17s a Slope 120FEM2X2400A FSM4X2400A FSM2X2400A FSU4X2400A FSU2X2400A FEM4X3000A 2½$(s !&s!%w!%s!%a@#8@#sn/a17waSlope122FEM2X3000A FSM4X3000A $&s120FSM2X3000A FSU4X3000A 122FSU2X3000A FEM4X3600A 3$(s @!8!(4!(8!%n @#v @#8n/an/awa“A”157FEM2X3600A FSM4X3600A FSM2X3600A FSU4X3600A %#v!(x @^,@&219Slope146FSU2X3600A FEM2X3500A 144FEM4X4200A 3½$(s @!8!(4!(8!%n @#v @#8n/a n/a d a “A”157FEM2X4200A FSM4X4200A FSM2X4200A FSU4X4200A FSU2X4200A FEM4X4800A 4%#v@!8!(4!(8!(2@&4@^,@*cn/ada“A”175FEM2X4800A FSM4X4800A FSM2X4800A FSU4X4800A n/aFSU2X4800A FEM4X6000A 5%(x@$n@@w@@n@%4#@,#@s #$z n/a d a “A”201FEM2X6000A FSM4X6000A FSM2X6000A FSU4X6000A FSU2X6000APRODUCT SPECIFICATIONS Fan Coils: FEM, FSM, FSU496 61 5000 075WARRANTY SUMMARY (refer to Warranty Certificate for complete details)Model Series Years of WarrantyNo Hassle replacementlimited Coillimited PartsFEM4775FSM4555FEM2, FSM2155FSU4, FSU2−55PHYSICAL DATAModel Size180024003000(3500 FEM2X Only)3600420048006000TXV factory installed, hard shut−off, bi−flow type for heat pump applicationFEM2X 3 ton 5 ton 6 ton FSM2X 3 ton 5 ton 6 ton FSU2X 3 ton 5 ton 6 ton FEM4X 2 ton 3 ton 4 ton FSM4X 2 ton 3 ton 4 ton FSU4X 2 ton 3 ton 4 tonBlower DataCFM (nominal)60080010001200140016002000Motor typeFEM models = BPM (high efficiency Brushless Permanent Magnet)FSM & FSU models = PSC (Permanent Split Capacitor)HP (FEM)1/31/31/31/21/23/43/4HP (FSM)1/41/41/31/31/23/43/4HP (FSU)1/41/41/41/31/23/43/4Filter Data (filters not supplied with FSU units − see Accessories)Filter Size 13 x 21216a x 21219d x 21223c x 212Coil Data (all coils 14½ fins per inch, wavy lanced bare aluminum fin)FEM, FSM face area (ft 2)(except FEM2X3500)2.23 2.97 4.45 5.937.42FSU face area (ft 2)(also FEM2X3500)2.232.973.464.455.937.42Refrigerant Line Connections (sweat)Liquid (inch)3/83/83/83/83/83/83/8Suction (inch)5/85/83/43/47/87/87/8PRODUCT SPECIFICATIONS Fan Coils: FEM, FSM, FSU6496 61 5000 07ELECTRICAL DATA, FAN COIL ONLY WITHOUT ELECTRIC HEATModel (* = 2 or 4)208/230V, single phase, 60 Hz Motor Full Load Amps (FLA )Minimum Circuit Ampacity (MCA )Maximum Fuse/Ckt Bkr Amps (Max OverCurrent Protection − MOCP )FEM*X18002.83.515FSM*X1800, FSU*X18001.82.315FEM*X24002.83.515FSM*X2400, FSU*X24001.82.315FEM*X3000 2.83.515FSM*X3000 2.4 3.015FSU*X30001.5 1.915FEM2X3500, FEM*X36004.15.115FSM*X3600 2.7 3.415FSU*X3600 2.4 3.015FEM*X42004.15.115FSM*X4200, FSU*X42002.93.615FEM*X48005.97.415FSM*X4800, FSU*X48004.35.415FEM*X60005.97.415FSM*X6000, FSU*X60005.26.515AIRFLOW PERFORMANCE − CFM at a given Speed and Static readingModel (* = 2 or 4)Blower Speed Measured Static Pressure, inlet to outlet (inches water column)0.100.200.300.400.500.60FEM*X1800High 766739706666619566Medium 701659619578538499Low 614572530486441396FSM*X1800High 913863807745676601Medium 852810758696625544Low 643623584529456366FSU*X1800High 852810758696625544Low 643623584529456366FEM*X2400High 941905868830792753Medium 823786747707665622Low 633583533482431378FSM*X2400High 1055991926860793724Medium 934878818754686614Low 690666633591538476FSU*X2400High 1055991926860793724Low 934878818754686614FEM*X3000High 1130109710631028992955Medium 10331000965928888846Low 840802760713663609FSM*X3000High 116711121048977896808Medium 10701032978908822721Low 910888849791715621FSU*X3000High 10701032978908822721Low910888849791715621(continued on next page)PRODUCT SPECIFICATIONS Fan Coils: FEM, FSM, FSU496 61 5000 077AIRFLOW PERFORMANCE − CFM at a given Speed and Static reading (continued)Measured Static Pressure, inlet to outlet (inches water column)Model (* = 2 or 4)0.600.500.400.300.200.10Blower Speed FEM2X3500High 143713981354130812571204Medium 128212381192114210901036Low 1168111810671014959903FEM*X3600High 147914371392134412931240Medium 132712821236118711351081Low 1192115111001039970890FSM*X3600High 165015981541147814101335Medium 145014121367131312521183Low 123512081173113210841029FSU*X3600High 135213161273122311671103Low 1137111210811043998946FEM*X4200High 161615781533148014201353Medium 147914371392134412931240Low 130312581211116111081054FSM*X4200FSU*X4200High 172016681602152114261316Medium 157615401488142113381239Low 138813671330127812091124FEM*X4800High 180517721739170416691632Medium 165216171581154315041463Low 145814181377133512921248FSM*X4800FSU*X4800High 190218241743165915711479Medium 183017631690161115271436Low 162515841531146513871296FEM*X6000High 205720241989195419161878Medium 179917661731169516581618Low 166716331596155815171475FSM*X6000FSU*X6000High 212820501965187517781674Medium 195918981829175016631566Low174817091659159815251442NOTES:1.Airflow based on dry coil at 230V with factory approved filter and electric heater(2 element heater for model sizes 1800 − 3600, 3 element heater for model sizes 4200 − 6000)2.Not recommended for use above 0.60 inches water column external static pressure.3.Shaded cells indicate airflow is greater than 450 CFM per ton.STATIC PRESSURE DROP ACROSS FILTER (inches of water column)Model Size CFM 4006008001000120014001600180020001800.020.044.075−−−−−−2400−.044.075.110−−−−−3000−−.048.072.100−−−−3500 & 3600−−−.072.100.130−−−4200−−−−.070.092.120−−4800−−−−−.092.120.152−6000−−−−−−.120.152.187PRODUCT SPECIFICATIONS Fan Coils: FEM, FSM, FSU8496 61 5000 07STATIC PRESSURE CORRECTION FROM DRY TO WET COIL (inches of water column)Airflow performance chart on pages 6−7 was developed using fan coils with DRY coils.When taking a static reading across a WET coil, adjust the static pressure numbers on pages 6−7 by adding the values in this table (for a given CFM, wet coil will have greater static pressure drop than dry coil).Model SizeCFM500600700800900100011001200130014001500160017001800190020001800 (all).034.049.063−−−−−−−−−−−−−2400 (all).016.027.038.049.059−−−−−−−−−−−3000 (all)−−−.049.059.070.080−−−−−−−−−3500 (FEM)3600 (FSU)−−−−−.055.064.073.081−−−−−−−3600 (FEM)3600 (FSM)−−−−−.034.042.049.056−−−−−−−4200 (all)−−−−−−−.049.056.063.070−−−−−4800 (all)−−−−−−−−−.038.043.049.054.059−−6000 (all)−−−−−−−−−−−.027.031.035.039.043No Heaters All Sides0From Supply Duct 0With HeatersAll Sides0From First 3 feet of Supply Duct to Combustibles1From Supply Duct to Combustibles after 3 feetALL MODELS (all dimensions inches)Unit Size A B C D E F G180012v 1119m 12c 22814c 21240015w 1119m 15s 22817s 21300015w 1119m 15s 22817s 213500/36001941119m 1982282182142001941119m 1982282182148001941119m 19822821821600022w 1119m 22n 22824n24FSUFSM FEM Unit Size H (inches)180042n 42n 42n 240047n 47n 47n 300047n 47n 49s 3500−−53v 360053v 49s 49s 420049s 49s 49s 480053v 53v 53v 600059x 59x 59xPRODUCT SPECIFICATIONS Fan Coils: FEM, FSM, FSU496 61 5000 079ACCESSORIESDescriptionPart NumberUse with modelsFSU models FSM & FEM models Disconnect KitEBAC01DSC use with All Heaters 5 kW thru 10 kW Downflow Base KitEBAC01NCB 18001800EBAC02NCB2400, 30002400, 3000EBAC03NCB 3600, 4200, 48003500, 3600, 4200, 4800EBAC04NCB60006000Downflow Conversion Kit − Slope Coil EBAC01DFS 1800, 2400, 3000, 36001800, 2400, 3000, 3500Downflow Conversion Kit − “A” Coil EBAC02DFA 4200, 4800, 60003600, 4200, 4800, 6000Single Point Wiring Kit EBAC01SPKonly for use with 15 kW & 20 kW fused heatersSingle Point Wiring Kit − Square D rJumper Bar AssemblyQOU14100JBAF(Available throughSquare D only)Only for use withEHK15AKB and EHK20AKB breaker heaters Permanent Filter Kit (box of 12)EBAC01FKS 18001800EBAC01FKM 2400, 30002400, 3000EBAC01FKL 3600, 4200, 48003500, 3600, 4200, 4800EBAC01FKX 60006000No Heat (Plug) Kit (box of 6)EBAC01PLG ALL Factory InstalledPVC Condensate Trap Kit (box of 50)EBAC01CTK ALL ALLHorizontal Drainpan Kit − Slope CoilEBAC01DPK 1800Factory InstalledEBAC02DPK 2400, 3000EBAC03DPK 3600Horizontal Drainpan Kit − A−CoilEBAC04DPK 4200EBAC05DPK 4800EBAC06DPK 6000Horizontal Gasket KitEBAC01GSKALLALL(required for horizontal right and downflow)ELECTRIC HEATERSPart Number DescriptionUse with Model SizesEHK05AKN 5 kW, single phase, no internal circuit protection ALL EHK05AKB 5 kW, single phase, with circuit breakersALL EHK07AKN 8 kW, single phase, no internal circuit protection ALL EHK07AKB 8 kW, single phase, with circuit breakersALL EHK09AKCN 9 kW, supplied as single phase, field convertible to 3−phase, no internal circuit protection3500, 3600, 4200, 4800, 6000EHK10AKN 10 kW, single phase, no internal circuit protection ALL EHK10AKB 10 kW, single phase, with circuit breakers ALLEHK15AKF 15 kW, single phase, with fuses2400, 3000, 3500, 3600, 4200, 4800, 6000EHK15AKB 15 kW, single phase, with circuit breakers 2400, 3000, 3500, 3600, 4200, 4800, 6000EHK15AHN 15 kW, 3−phase, no internal circuit protection 3500, 3600, 4200, 4800, 6000EHK18AHN 18 kW, 3−phase, no internal circuit protection 4200, 4800, 6000EHK20AKF 20 kW, single phase, with fuses3000, 3500, 3600, 4200, 4800, 6000EHK20AKB 20 kW, single phase, with circuit breakers3000, 3500, 3600, 4200, 4800, 6000EHK25AHCF 24 kW, supplied as 3−phase, field convertible to single phase, with fuses4800, 6000EHK30AHCF 30 kW, supplied as 3−phase, field convertible to single phase, with fuses4800, 6000PRODUCT SPECIFICATIONS Fan Coils: FEM, FSM, FSU10496 61 5000 07MINIMUM CFM WHEN USING ELECTRIC HEAT (motor speed Low except as noted)Model SizeHeater kW5891015182024301800525*525*−600K −−−−−2400700‡700‡−700‡775‡−−−−3000875875−875875−1060*−−3500 & 36001050970970970920−1040−−4200−122512251225122512251225−−4800−140014001400140014001400140014006000−17501750175017501750175017501750K Indicates High speed (Black wire) for 2−speed motor.*Indicates Medium speed (Blue wire) for 3−speed motor or High speed (Black wire) for 2−speed motor ‡Indicates Medium speed (Blue wire) for 3−speed motor or Low speed (Red wire) for 2−speed motor STATIC PRESSURE CORRECTION FOR ELECTRIC HEATERS (inches of water column)Airflow performance chart on pages 6−7 was developed using fan coils with 10 kW electric heater (2 elements)in the 1800 − 3600 model sizes, and 15 kW electric heaters (3 elements) in the 4200 − 6000 model sizes.When using a different number of heater elements, adjust the static pressure numbers on pages 6−7 by adding or subtracting the values in this table (for a given CFM, more electric heater elements create higher static pressure drop).Model SizeHeater kWNo Heater 58 or 109 or 152018, 24, or 30Number of Heat Elements0123461800+0.02+0.010−0.02−0.04−2400+0.02+0.010−0.02−0.04−3000+0.02+0.010−0.02−0.04−3500 & 3600+0.02+0.010−0.02−0.04−4200+0.04−+0.020−0.02−0.104800+0.04−+0.020−0.02−0.106000+0.04−+0.020−0.02−0.10PRODUCT SPECIFICATIONS Fan Coils: FEM, FSM, FSU12496 61 5000 07FAN COIL MODEL NUMBER IDENTIFICATION GUIDEF S U 2X 1800A 1F = Fan CoilS = Standard PSC E = GE X−13MOTOR TYPE U = UpflowM = Multiposition INSTALLATION TYPE2 = R−224 = Environmentally Sound R−410AREFRIGERANTX = TXVMETERING DEVICE1800 = 18,000 BTUH = 1½ tons 2400 = 24,000 BTUH = 2 tons 3000 = 30,000 BTUH = 2½ tons3500 & 3600 = 36,000 BTUH = 3 tons 4200 = 42,000 BTUH = 3½ tons 4800 = 48,000 BTUH = 4 tons 6000 = 60,000 BTUH = 5 tons NOMINAL CAPACITYSales CodeEngineering RevisionACCESSORIES PART NUMBER IDENTIFICATION GUIDEEB AC 01NCBAEB = Evaporator Blower AC = Accessory01 = Product Identifier Number NCB = Non−Combustible Base Kit DFK = Down Flow KitPLG = Power Plug (no heat kit)SPK = Single Point Wiring Kit FKS = Filter Kit Small FKM = Filter Kit Medium FKL = Filter Kit LargeFKX = Filter Kit Extra LargeCTK = Condensate Trap Kit (PVC pipe)Sales CodeELECTRIC HEATER MODEL NUMBER IDENTIFICATION GUIDEEHK 05A K N1EHK = Electric Heater Kit05 = 5 kW 07 = 7 kW 09 = 9 kW 10 = 10 kW 15 = 15 kW 18 = 18 kW 20 = 20 kW 25 = 25 kW 30 = 30 kW NOMINAL HEAT VALUE Sales CodeK = 208 / 230 single−phase H = 208 / 230, 3−phaseKC = 208 / 230, supplied as single phase, field convertible to 3−phase HC = 208 / 230 supplied as 3−phase, field convertible to single phase VOLTAGE (60 Hz)Product Identifier Engineering CodeInternational Comfort Products, LLCLewisburg, Tennessee 37091 USA。

恒温恒湿空调机调试说

恒温恒湿空调机调试说

恒温恒湿空调机组调试说明广东申菱空调设备有限公司GUANGDONGSHENLINGAIR-CONDITIONINGEQUIPMENTCO.,LTD空调机组调试说明一、工作范围1)检查机组的性能参数(冷量、控制精度等),并相应进行校核调整;2)机组主要部件,包括表冷盘管、电机、管路部件等的检查;3)机组转动部件的检修,包括传动机构、轴承等的检查;4)机组防锈部件,包括基座、支撑机构、面板、联接部件等的检查;5)机组易损部件包括导线、过滤网等的检查;6)其他系统方面的维护工作。

二、空调机组的操作使用说明及培训:在PGD手操器上我们可以看到总共有6个轻触式按钮,在每一个轻触式按钮的下面,都有一个指示灯,当按下其中一个键或者同时按下两个按键时,屏幕显示相对应的菜单。

为了方便以后的叙述,将上述各键自左至右,从上到下定义如下:1.故障(ALARM)键;2.程序(Prg)键;3.退出(Esc)键;4.UP()键;5.ENTER()键;6.DOWN()键;当同时按下键,您可以切换各个菜单,然后按键可以进入您所选择的菜单里;按/键,您可以查看所选择菜单里的各项内容。

因为控制面板菜单有中文和英文两种,您可以通过按Esc键和键来切换中英文画面。

当需要设定或者修改机组的各项参数时,您可以按键来选择需要修改的参数项,然后按/键来修改数值,修改完毕后按键确认。

当按下Esc键时,您就可以退出该栏菜单。

当机组出现故障时,手操器左上角的ALARM键会亮红灯;此时按下该键您就可以在显示屏幕上看到相应的故障信息。

当机组存在多项故障时,您可以通过按/键来翻看各项故障信息。

当故障排除后,您可以按ALARM键来复位故障报警。

机组开停控制:在手操器显示主画面时,按键可开/停机组;按Prg键可在手操器显示任何画面时开/停机组。

1.输入及输出1.1模拟量输入SmallVersion 指的是小型PCO 的配置;MediumVersion 表示中型PCO 2的配置。

HF-80N风冷恒温恒湿空调机说明书

HF-80N风冷恒温恒湿空调机说明书

一、设备用途及特点。

1. 本设备为整体柜式空气调节装置,在空气调节工程中,用以处理空调室内的空气,使之达到降温除湿或加温加湿,满足具有恒定温度、恒定湿度的要求。

本设备适用于精密机械,光学仪器,电子仪器的生产车间、科研单位以及物品贮藏等。

2. 设备本身的温湿度控制范围:干球温度15~28℃±1℃,相对湿度50~70%±3%。

3. 本设备组成包括有通风机,制冷压缩机,直接式表面蒸发器,风冷式冷凝器,电加热器,电加湿器以及温度自动控制元件等。

进口全封闭压缩机的压缩装置与电动机封装于同一机体内,结构紧凑、密封性好,机体内装有避震及压力安全装置,运转平稳,噪声轻微。

电加热器装于蒸发器后方,可根据负荷自动分档选择。

加湿器为电热元件,也可根据加湿量的需要自动分档选择。

4. 本设备配有自动控制系统,采用微电脑控制便于操作和使用,也提高了控制的精度和可靠性。

控制器采用先进的微处理器控制机组的各种运转方式;具有自行诊断故障功能,空调机发生运转不正常、机组上的微处理器能探测问题所在。

在微处理控制器中,用大屏幕液晶触摸屏显示机组运转状态、方式和温、湿度,通过设定您所需的温度和湿度。

用户根据电气原理图、电脑使用说明书以及、管道连接图使室内外机成为一整体,通过控制设置,使空调机做到全自动运行。

二、主要技术性能参数:* 制冷条件:室内干球温度23℃,湿球温度17℃,室外干球温度35℃* 制冷配管条件:室内外机高低差“0”,连接管长度7.5m三、机组工作原理概述:1、制冷系统的工作过程:机组系统由室内的翅片套管式蒸发器、室外的翅片套管式冷凝器、压缩机、节流毛细管、热力膨胀阀、气液分离器等主要部件组成一个闭式的、用制冷剂R22的循环系统,制冷系统其工作过程如下:液态过冷高压制冷剂从风冷凝器流出,经毛细管、膨胀阀节流降压后进入蒸发器,借助于管外空气的热量,使制冷剂蒸发成低压过热蒸汽。

然后被压缩机吸入并压缩至冷凝器,放热后(其热量由冷空气带走),凝结成高压液体,从而完成了一个循环。

空调说明书

空调说明书

空调说明书空调说明书篇一:空调说明书恒温恒湿空调机组操作使用说明申菱恒温恒湿空调机组采用德国西门子S7 22X系列PLC控制器,人机界面为德国西门子TD-200简体中文文本显示器,在机身上可以看到文本显示器的外观如下图所示:TD200文本显示器的面板上包括有4个功能按键(1-4),5个命令按键(5-9)及1个2x20 的点阵液晶显示器(10)。

4个功能键与键5配合可提供8种不同的功能组合:如直接按功能键控制器将提供键上第一行说明的功能。

例如按键1为开机或停机,按键2为选择制冷或制热等等。

按键5,在显示器右下角显示一个闪烁的S,然后再按功能键,控制器将提供键上第二行说明的功能。

例如按键5及键1为设置默认参数,按键5及键2为显示定时功能菜单。

各键的功能如下:运行/停机(键1)用于改变机组的运行状态,使正在运行的机组停机或令停止的机组运行。

默认参数(键5+键1)用于在控制器第一次上电时设定机组的运行参数,平时无用。

并且,只有当机组停止并且显示主画面时,该功能才有效。

附加功能(键5+键2)用于显示与附加功能相关的菜单。

用户菜单(键3)用于显示与用户使用相关的菜单。

工厂菜单(键5+键3)用于显示与运行参数设定相关的菜单,请用户不要随便更改里面的参数。

故障显示(键4)用于显示故障信息。

按下后显示故障信息,当有多个故障时,在TD200显不区的右方显示一个至两个闪烁的箭头。

此时按键8或键9可查看前一条或后一条故障信息。

功能设定(键5+键4)用于一些特殊功能的设定如数据清零,故障复位等等。

SHIFT(键5)用于切换功能键的功能。

按下后在TD200显示区的右下方显示一个闪烁的S。

ESC(键6)用于转换Display Message方式和Menu方式,或紧急停止一个编辑。

此功能需要输入口令(与工厂设定菜单口令相同),用户请勿操作。

内容参看相关资料。

ENTER(键7)用于写入新数据或确认信息。

UP ARROW(键8)用于递增数据和向上翻页。

风冷型空调机说明书

风冷型空调机说明书

风冷型屋顶式空调机使用说明书艾卡特空调设备(上海)有限公司前言本使用说明书适用于屋顶式空调机的安装、运行与维护。

为确保机组正常运行和防止故障,安装工作必须由具备一定制冷空调知识并有相当经验的技师承担。

安装、操作和维护设备的人员,对制冷空调原理和电气控制都应有基本的了解,并仔细阅读本使用说明书。

非常感谢贵单位选用我们公司的产品,本产品在本公司严格的质量控制体系管理下生产,并经过严格的检验与24小时的出厂试运行。

按照本使用说明书进行安装、操作和维护,可保证机器正常工作并延长使用寿命。

目录1.概述 (1)2.结构特征及工作原理 (1)3.开箱及检查 (2)4.安装、调试 (2)5.使用、操作 (6)6.故障分析与排除 (7)7.保养、维修 (8)8.售后服务 (11)9.订货须知 (11)10.附图(表) (12)◆屋顶式空调机原理图………………………………………………………12◆屋顶式空调机安装基础图……………………………………………………16◆屋顶式空调机外形尺寸图(随机另附)◆屋顶式空调机性能参数表(随机另附)11.电器原理图和电器接线图(随机另附)1.概述产品特点艾卡特屋顶式空调机是大中型空调设备,有分体式和整体式之分。

分体屋顶式空调机其送风、制冷、除湿、加热、加湿、空气净化等组合于一卧式箱体(室内机)中,而压缩机、冷凝器及电控箱置于室外机中,且室内、外机既可安装在同一层,也可安装在不同楼层。

整体屋顶式空调机其送风、制冷、加热、空气净化、冷凝热交换及电控等单元全部组合于一体,结构紧凑,整机安装在室外,不占用室内有效空间。

屋顶式空调机组有恒温恒湿型、冷风型、冷暖(电热、热水、蒸汽)型、热泵型,有非洁净式和洁净式之分。

可按用户需求增加消声段、回风机段、排风段……等各种功能段,只需配备送回风管路即可对规定区域进行空气调节。

所以它是一种高效率的现代化空调设备。

用途及适用范围屋顶式空调机主要用于大面积生产环境内的空气冷却、除湿、加热、加湿及净化,使其达到工艺要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

一、设备用途及特点。

1.本设备为整体柜式空气调节装置,在空气调节工程中,用以处理空调室内的空气,使之达到降温除湿或加温加湿,满足具有恒定温度、恒定湿度的要求。

本设备适用于精密机械,光学仪器,电子仪器的生产车间、科研单位以及物品贮藏等。

2.设备本身的温湿度控制范围:干球温度15~28℃±1℃,相对湿度50~70%±3%。

3.本设备组成包括有通风机,制冷压缩机,直接式表面蒸发器,风冷式冷凝器,电加热器,电加湿器以及温度自动控制元件等。

进口全封闭压缩机的压缩装置与电动机封装于同一机体内,结构紧凑、密封性好,机体内装有避震及压力安全装置,运转平稳,噪声轻微。

电加热器装于蒸发器后方,可根据负荷自动分档选择。

加湿器为电热元件,也可根据加湿量的需要自动分档选择。

4.本设备配有自动控制系统,采用微电脑控制便于操作和使用,也提高了控制的精度和可靠性。

控制器采用先进的微处理器控制机组的各种运转方式;具有自行诊断故障功能,空调机发生运转不正常、机组上的微处理器能探测问题所在。

在微处理控制器中,用大屏幕液晶触摸屏显示机组运转状态、方式和温、湿度,通过设定您所需的温度和湿度。

用户根据电气原理图、电脑使用说明书以及、管道连接图使室内外机成为一整体,通过控制设置,使空调机做到全自动运行。

二、主要技术性能参数:* 制冷条件:室内干球温度23℃,湿球温度17℃,室外干球温度35℃* 制冷配管条件:室内外机高低差“0”,连接管长度7.5m三、机组工作原理概述:1、制冷系统的工作过程:机组系统由室内的翅片套管式蒸发器、室外的翅片套管式冷凝器、压缩机、节流毛细管、热力膨胀阀、气液分离器等主要部件组成一个闭式的、用制冷剂R22的循环系统,制冷系统其工作过程如下:液态过冷高压制冷剂从风冷凝器流出,经毛细管、膨胀阀节流降压后进入蒸发器,借助于管外空气的热量,使制冷剂蒸发成低压过热蒸汽。

然后被压缩机吸入并压缩至冷凝器,放热后(其热量由冷空气带走),凝结成高压液体,从而完成了一个循环。

由于压缩机的不断工作,从而达到连续的制冷效果。

2、降温除湿:因风机使空调室内的空气流过蒸发器表面得到冷却,被处理后的空气再送回室内,由于制冷系统和风机的不断工作,使空调室内温度逐渐降低。

温度的降低,相应室内的空气含湿量也降低,但还不能达到相对湿度的要求,为此还要配备电加热器,加湿器等装置。

3、恒温恒湿:室内空气通过制冷系统的蒸发器进行降温除湿,空气中的含湿量就失去了一部分(凝结在蒸发器上),降温处理后的空气再通过电加热器升温,直至达到恒定的干球温度和湿球温度,从而达到恒温恒湿的作用。

制冷系统蒸发器用来对空气进行降温除湿;电加热器用来提高空气温度及降低空气中的相对含湿量;加湿器用来增加空气中的水蒸气含量。

本设备的温湿度控制是通过温湿探头感受到的实际温湿度与设定的温湿度差异来输出信号,机组自动进行调温调湿,精确可靠,调节简便。

在温度较低的季节里,空气中的绝对含湿量也是比较低的,为了要达到一定的温度和相对湿度,就必须进行加温加湿处理,由电加热器使室内空气加热升温,含湿量较低的空气借电加湿器补充水蒸气来达到一定的相对湿度。

四、设备的安装:1、设备的安装位置:1.1本设备室内机放置在被空阔房间内,室外机放置在室外。

设备周围应有足够的供管理人员操作和维修的位置,机房环境温度一般不应超过+40℃或低于0℃。

设备室内机外形尺寸见图(一),室外机外形尺寸见图(二)。

1.2 室外机设备应远离发热物体和阳光直接照射的区域,以便获得充分的冷空气,否则宜有合适避屏。

1.3 室外机所选择的位置应尽可能接近室内机,使室内机和室外机之间的高低差和连接管道的长度在规定范围内。

所选定的位置附近不应有污蚀气源。

1.4机组只需在设备底座下衬垫一橡胶板即可。

室外机必须离地面有一定高度,并用螺栓固定之。

2、电气线路敷设:2.1 供电电源应为交流380V,50Hz,三相四线制,其配线安装容量应不小于设备规定的总功率数。

2.2 设备应专线供电,并保证在使用时电压稳定,电压偏差不得超过额定值的±6%。

电气控制原理图见图(四)。

2.3 在电源线路上应安装空气自动开关,电线的规格与安装必须符合当地安全用电的规章。

设备应可靠接地。

3、水管的敷设:3.1 加湿器专管供水,水压应不小于0.15Mpa(1.5kg/cm2)进加湿器前必须装水阀或将进水管先安装至高位水箱,由水箱连接至加湿器。

3.2 底盘泄水孔和凝结水泄水孔,专门为排除蒸发器凝结水和加湿器溢出水而设,应单独接一管子排至室外或地沟里。

4、风管的安装:4.1 本设备为机房型空气调节设备。

出风管用法兰连接,中间必须有橡胶垫床,便于密封。

新风口必须接于回风管道中,应通至室外(无阳光直射处)并有控制风量机构及滤尘装置。

新风量一般为总风量的15%。

在有噪音指标的室内空调工程中,送风管中应有消音设施。

回风管道也可直接接至机房,风管法兰应加可拆洗的滤尘网,且机房须有清洁度要求。

4.2 设备出风口与风管的连接处应在适当的位置加接帆布或人造革接口,避免震动传入室内。

风管材料以采用镀锌钢板为宜,厚度一般为0.5~0.8mm。

风管加以适当的保温处理后,要与墙壁或屋顶固定。

4.3 设备出风口、新风口以及室内浊气排出口均应装有调节风量的调节阀门。

五、设备的校验:1、准备:运行应保证电源和设备的绝缘良好,设备应接地。

设备底盘背面M8螺栓接地,必须提前12小时向空调机组送电,(空调机组长期运行,机组电源不能切断)。

2、风机运转:启动设备,注意风机转向(风机是否有风送出),如无吹风感觉,应改变风机的转向。

3、制冷系统的校验:3.1 系统中各管路与电路安装妥当后,即可进行制冷系统的校验。

出厂前整个制冷系统经过气压与抽真空试验,并已加入制冷剂。

3.2 压缩机的校验,先在控制器中设置为制冷,再按启动键,运转状态显示压缩机和制冷状态标记,表示正常运转。

4、供冷热风和加湿:4.1 通过控制器的设温键和设湿键,设定冷热风状态的温度和湿度,再根据所选择的方式运转空调机,供冷热风和加湿。

4.2 HF-80N由两组制冷系统组成,启动时两台压缩机中的一台延时启动。

5、电加热器功能工作的一般原则:5.1 电加热器一年四季都能用到,在降温、除湿要求时,压缩机不但因室内干球温度过高而运转,而且其大部分冷量用于除湿,因此,干球温度会低于设定值而需要再加热。

电加热的自动停开使室内温度恒定在设定温度范围内。

5.2 有些地区冬季气温较低,温度在-20℃甚至-40℃以下,若使用场所无采暖装置,原设备采用的电加热器的容量可能不能满足要求,则使用单位须自行增加电热器于通风管路中。

6、加湿器的使用:6.1 加湿器的安装一般是用自来水管为进水源,但必须加装水阀,或安装一只高位水箱,水箱内有恒定水位的浮球阀控制,以恒定水压。

6.2 在干热地区,夏天温度高而湿度低,原设备采用的电加湿器可能无法满足需要,则须另外增加加湿器。

将所添加湿器的交流接触器控制回路与原加湿器的交流接触器控制回路并联,使两个加湿器一起投入工作。

7、电热加湿器的维护电热加湿器是利用水加热产生蒸汽的原理实现对空气加湿的,但由于日常生活中使用自来水含有钙、镁等离子,这些金属离子遇热易与水中的碳酸根离子反应产生碳酸钙和碳酸镁等不溶水的成分,就是我们通常说的水垢。

水垢对电热元件的寿命影响非常大,它包裹在电热管表面,阻碍热量的传递,从而引起电热管内部温升,直至烧毁。

为延长电热元件的使用寿命,建议用户对加湿器做好维护工作:7.1 建议使用部分软化水或净水,减少水中的钙、镁离子以延长结垢时间。

7.2 维护和更换加湿桶。

蒸汽加湿桶是加湿消耗材料,建议用户在进水管路上安装水的杂质过滤器和小型的电子除垢仪。

更换加湿桶的步骤:a、切断电源。

b、使用手动排水按钮或开关停开排水电磁阀直至加湿桶中水排除干净。

c、需要等待一段时间保证加湿桶的冷却。

d、拆除加湿桶上的加热电板和水位插头。

e、拆除加湿桶进行维护或者进行更换新的加湿桶,加湿桶要紧紧插入排水阀底座,防止漏水。

f、重新插上加热电板和水位插头,并保证连接紧密,防止部分电路过大造成烧毁。

g、检查加湿桶的安装和电源连接确认无误后接通电源,开启加湿器。

8、机组停止运行:8.1 通过控制器的开关即可停止,或用自动键与定时方式键的设定,使机组能够在您所需的时间范围内自动停止及自动运转。

8.2 长期停机必须切断机组供电,冬季必须放尽加湿器管道中的水。

9、机组管理和故障的排除:设备的管理人员应具有制冷空调方面的专门知识。

9.1 当控制器发出警报声时,表明设备发生故障,并非正常停机,按查询键,可得知故障原因,并迅速进行排除。

之后,再按更新键,如无警报声,声明设备运行正常。

(如还有警报声,将故障排除,知道设备正常运行为止。

)9.2 泄漏制冷剂引起的故障,必须十分注意。

补充制冷剂,必须由专业人员进行,由低压侧上的接管单向阀补充制冷剂,拆除接头纳子后必须重新拧紧封帽。

相关文档
最新文档
