运用PKPM软件进行无梁楼盖
用PKPM进行无梁楼盖结构设计
用PKPM进行无梁楼盖结构设计MCAD对无梁楼盖进行人机交互式建模时，首先应确定等代框架梁的宽、高，也即确定等代框架梁的刚度。
一般来说，等代框架梁的刚度由板宽决定：我们通常取柱距的1 /2板宽为等代框架梁的宽、高。
确定等代框架梁的刚度之后，再将等代框架梁作为普通的主梁输入。
比如下例中横向柱距为5400mm，则该向的等代梁截面定义为2700mm*2700mm，纵向柱距为3000mm，则该向等代梁截面定义为1500mm*1500mm。
然后将所定义的等代框架梁布置好，如下图所示：模型建立后再接力TAT软件进行三维分析。
TAT 的分析计算过程我们在此就不赘述了。
当然，这种方法对楼板的模拟与实际工程情况有一些出入，因此我们还可以采用S ATWE进行更为准确的计算。
在采用SATWE软件分析无梁楼盖结构时，由于SATWE软件具有考虑楼板弹性变形的功能，可以采用弹性楼板单元较为真实的模拟楼板的刚度和计算变形。
尤其是在2 001年4月以后的版本中增加了一种能真实计算楼板平面内和平面外的刚度的楼板假定：弹性板6。
因此我们就不用将楼板简化为双向等代框架梁体系了，而是直接对无梁楼盖体系进行三维分析计算。
当然，我们还必须在建模时进行一定的处理：在P MCAD人机交互式输入时，在以前需输入等代框架梁的位置上布置截面尺寸为100*100的矩形截面虚梁。
（但在边界处及开洞处最好是布置实梁）。
如下图所示：这里布置虚梁的目的有二：其一是为了SATWE软件在接力PMCAD的前处理过程中能够自动读取楼板的外边界信息；其二是为了辅助弹性楼板单元的划分。
当然，虚梁是不参与结构的整体分析的，实际上S ATWE的前处理程序会自动将所有的虚梁过滤掉。
此外，为了正确分析该结构，在SATWE程序中还应将无梁楼盖的楼板定义为弹性楼板。
如下图所示：模型建立后就可使用SATWE软件对无梁楼盖结构进行三维整体分析计算了。
必须注意的是，由于在此定义了弹性楼板，我们必须选择“算法二”即总刚算法进行计算。
运用PKPM软件进行无梁楼盖结构的设计
@ 收稿日期 A #$$10$#0$% @ 作者简介 A 马利强 ’./%20 &" 男 " 河南郑平人 " 新疆石河子农八师 ."1 团基建科工程师 " 研究方向 ( 建筑施工 $
0 ..# 0
,--. 年第 . 期 ! 总第 /0 期 "
大
众
科
技
!" #$%&’ () *+
&12. !,--. 34565789:;<7= &12/0>
运用 !"!# 软件进行无梁楼盖结构的设计
马利强
!石河子农八师 !"# 团基建科 "新疆 石河子 !"#$%! #
@摘 要 A无梁楼盖结构的整体计算可通过 &’&( 软件中的 )*) 软件或 +*),- 软件进行 $ 文章介绍了两个软 件对无梁楼盖在三维计算中的建模处理 $ @关键词 A 无梁楼盖 %)*) 软件 % 计算 % 转换 @中图分类号 A )&"./ @ 文献标识码 A * @ 文章编号 A.$$!0..1.!#$$1 &$10$..#0$.
? 无梁楼盖的整体三维计算
无梁楼盖结构的整体计算可通过 !"!$ 软件中的 %&% 软件或 ’&%() 软件进行 " 当然 ! 这两个软件对无 梁楼盖在三维计算中的建模处理是不一样的 $ 在 %&% 软 件 中 ! 对 于 无 梁 楼 盖 结 构 来 说 ! 由 于 没 有梁和柱子相连 ! 一般我们必须按照规范中的规定将 板简化为双向等代框架梁进行计算" 因此! 在用 ! $*+, 对无梁楼盖进行人机交互式建模时 !首先应确定 等代框架梁的宽 #高 !也即确定等代框架梁的刚度 " 一般 来说 ! 等代框架梁的刚度由板宽决定 $ 我们通常取柱距 的 -./ 板宽为等代框架梁的宽 #高 " 确定等代框架梁的 刚度之后 !再将等代框架梁作为普通的主梁输入 " 模型建立后再接力 %+% 软件进行三维分析 " %+% 的分析计算过程我们在此就不赘述了 " 当然 ! 这种方法 对楼板的模拟与实际工程情况有一些出入 ! 因此我们 还 可 以 采 用 ’ +%(0 进 行 更 为 准 确 的 计 算 " 在 采 用 ’+%(0 软 件 分 析 无 梁 楼 盖 结 构 时 ! 由 于 ’+%(0 软 件 具有考虑楼板弹性变形的功能 ! 可以采用弹性楼板单 元较为真实的模拟楼板的刚度和计算变形 " 尤其是在 / 12- 年 3 月 以 后 的 版 本 中 增 加 了 一 种 能 真 实 计 算 楼 板平面内和平面外的刚度的楼板假定 $ 弹性板 4 " 因此 我 们 就 不 用 将 楼 板 简 化 为 双 向 等 代 框 架 梁 体 系 了 !而 是直接对无梁楼盖体系进行三维分析计算 " 当然 ! 我们 还 必 须 在 建 模 时 进 行 一 定 的 处 理 $ 在 ! $*+, 人 机 交
如何利用盈建科软件进行无梁楼盖设计
如何利用盈建科软件进行无梁楼盖设计Prepared on 22 November 2020第四节无梁楼盖设计无梁楼盖设计在YJK现有的建模、上部计算、楼板施工图三个模块中就可完成，而且无梁楼盖的设计可以和其它结构整体建模和分析协同工作，是融入其它结构设计之中的。
大致流程是：在建模中布置无梁楼盖的暗梁和柱帽；在上部结构计算中采用弹性板3或弹性板6模型，弹性板荷载计算方式应选择有限元方式；计算结果中补充了柱的冲切计算；在楼板设计中采用楼板有限元计算，并按照柱上板带、跨中板带给出计算结果和楼板施工图设计。
一、在建模中布置暗梁和柱帽无梁楼盖没有梁，柱之间需布置虚梁或者暗梁。
1、布置暗梁无梁楼盖的板设计时，需要按照柱上板带、跨中板带方式配筋，软件将按照暗梁的位置确定柱上板带，因此用户需在建模中布置暗梁，暗梁按照普通梁方式输入即可。
《高规》：“板柱-剪力墙结构中，板的构造应符合下列规定：1 抗震设计时，应在柱上板带中设置构造暗梁，暗梁宽度取柱宽及两侧各倍板厚之和，暗梁支座上部钢筋截面积不宜小于柱上板带钢筋面积的50%，并应全跨拉通，按梁下部钢筋应不小于上部钢筋的1/2。
”因此，暗梁的尺寸可按高规的要求输入。
在上部结构计算时，对无梁楼盖板应选择按照弹性板3或者弹性板6计算，这种计算模式将使楼板和梁变形协调，共同承担荷载，我们输入的暗梁尺寸适当，其暗梁的配筋结果就基本可用。
也有用户按照等代框架梁宽高尺寸的输入暗梁，等代框架的宽度取垂直于等代框架方向两侧柱距各1/4，梁高取板厚度。
这样的输入方式和如上按照《高规》的要求设置暗梁尺寸方式差不多，其暗梁配筋结果基本可用。
2、布置柱帽无梁楼盖中设置柱帽时，可在建模的楼板布置菜单下布置柱帽：图柱帽布置与删除软件可布置的柱帽形式有3种：柱帽、柱帽+托板、托板。
图柱帽布置《高规》条：“板柱-剪力墙结构的布置应符合下列规定：。
4 无梁板可根据承载力和变形要求采用无柱帽（柱托）板或有柱帽（柱托）板形式。

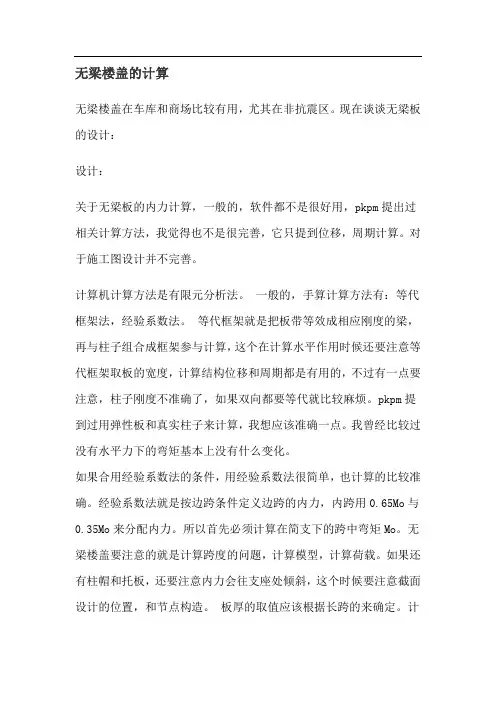

无梁楼盖的计算
无梁楼盖的计算无梁楼盖在车库和商场比较有用，尤其在非抗震区。
现在谈谈无梁板的设计：设计：关于无梁板的内力计算，一般的，软件都不是很好用，pkpm提出过相关计算方法，我觉得也不是很完善，它只提到位移，周期计算。
对于施工图设计并不完善。
计算机计算方法是有限元分析法。
一般的，手算计算方法有：等代框架法，经验系数法。
等代框架就是把板带等效成相应刚度的梁，再与柱子组合成框架参与计算，这个在计算水平作用时候还要注意等代框架取板的宽度，计算结构位移和周期都是有用的，不过有一点要注意，柱子刚度不准确了，如果双向都要等代就比较麻烦。
pkpm提到过用弹性板和真实柱子来计算，我想应该准确一点。
我曾经比较过没有水平力下的弯矩基本上没有什么变化。
如果合用经验系数法的条件，用经验系数法很简单，也计算的比较准确。
经验系数法就是按边跨条件定义边跨的内力，内跨用0.65Mo与0.35Mo来分配内力。
所以首先必须计算在简支下的跨中弯矩Mo。
无梁楼盖要注意的就是计算跨度的问题，计算模型，计算荷载。
如果还有柱帽和托板，还要注意内力会往支座处倾斜，这个时候要注意截面设计的位置，和节点构造。
板厚的取值应该根据长跨的来确定。
计算模型就是简化为一个方向的单向板，X，Y向都要计算100％的荷载，相当于计算2次单向板，分别计算受力钢筋。
构造：一般的无梁楼盖的构造主要就是暗梁，柱头构造，板面抗裂构造。
暗梁注意暗梁宽度和钢筋面积大小，箍筋刚度和密度，要在施工过程中经得起工人的踩压而不变形，这个靠经验，板比较厚（250以上）的情况，建议用10，或12的钢筋做箍筋，做稀一点也可以。
柱头处注意钢筋截断的长度，尤其是有托板的情况下要重视。
另外一个重要的构造就是板筋的搭接问题，对于无梁板什么地方受拉什么受压要清楚，搭接要符合规范，必要时候要在施工图中说明！板面通筋很重要，有人分析尽量不要大于200的间距，尤其是长度比较大的和温差有明显的位置，要计算一下板面通筋的量。

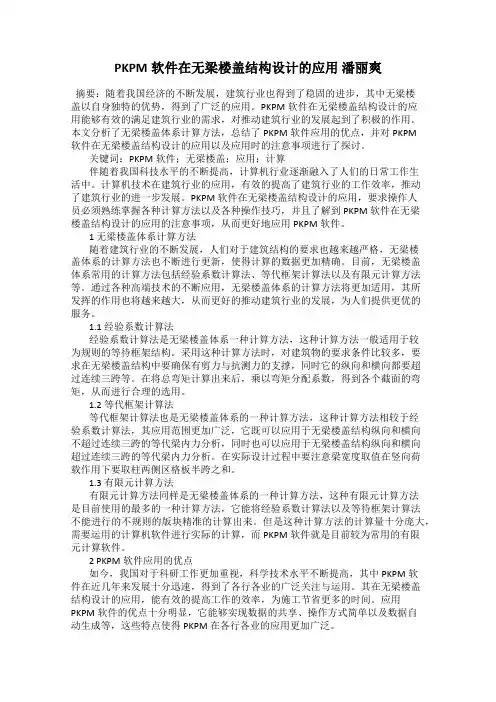

PKPM软件在无梁楼盖结构设计的应用 潘丽爽
PKPM软件在无梁楼盖结构设计的应用潘丽爽摘要：随着我国经济的不断发展，建筑行业也得到了稳固的进步，其中无梁楼盖以自身独特的优势，得到了广泛的应用。
PKPM软件在无梁楼盖结构设计的应用能够有效的满足建筑行业的需求，对推动建筑行业的发展起到了积极的作用。
本文分析了无梁楼盖体系计算方法，总结了PKPM软件应用的优点，并对PKPM软件在无梁楼盖结构设计的应用以及应用时的注意事项进行了探讨。
关键词：PKPM软件；无梁楼盖；应用；计算伴随着我国科技水平的不断提高，计算机行业逐渐融入了人们的日常工作生活中。
计算机技术在建筑行业的应用，有效的提高了建筑行业的工作效率，推动了建筑行业的进一步发展。
PKPM软件在无梁楼盖结构设计的应用，要求操作人员必须熟练掌握各种计算方法以及各种操作技巧，并且了解到PKPM软件在无梁楼盖结构设计的应用的注意事项，从而更好地应用PKPM软件。
1 无梁楼盖体系计算方法随着建筑行业的不断发展，人们对于建筑结构的要求也越来越严格，无梁楼盖体系的计算方法也不断进行更新，使得计算的数据更加精确。
目前，无梁楼盖体系常用的计算方法包括经验系数计算法、等代框架计算法以及有限元计算方法等。
通过各种高端技术的不断应用，无梁楼盖体系的计算方法将更加适用，其所发挥的作用也将越来越大，从而更好的推动建筑行业的发展，为人们提供更优的服务。
1.1 经验系数计算法经验系数计算法是无梁楼盖体系一种计算方法，这种计算方法一般适用于较为规则的等待框架结构。
采用这种计算方法时，对建筑物的要求条件比较多，要求在无梁楼盖结构中要确保有剪力与抗测力的支撑，同时它的纵向和横向都要超过连续三跨等。
在将总弯矩计算出来后，乘以弯矩分配系数，得到各个截面的弯矩，从而进行合理的选用。
1.2 等代框架计算法等代框架计算法也是无梁楼盖体系的一种计算方法，这种计算方法相较于经验系数计算法，其应用范围更加广泛，它既可以应用于无梁楼盖结构纵向和横向不超过连续三跨的等代梁内力分析，同时也可以应用于无梁楼盖结构纵向和横向超过连续三跨的等代梁内力分析。
用PKPM进行无梁楼盖结构设计
用PKPM进行无梁楼盖结构设计PKPM（平面梁模型）是一种常用的工程结构分析和设计软件，可以用于无梁楼盖结构的设计。
本文将介绍无梁楼盖结构的设计过程，并使用PKPM进行结构分析和设计。
无梁楼盖结构是指楼板直接承受荷载，无需设置梁作为承载结构的一种楼盖结构。
这种结构的主要特点是构造简单、施工方便、节省工程成本，并且可以提供较大的使用空间。
下面是无梁楼盖结构的设计过程：1.确定加载条件：首先，需要确定加载条件，包括楼板自重、可变荷载和其他荷载（如风荷载、地震荷载等）。
根据建筑使用要求和设计规范，确定相应的加载标准。
2.制定楼板布局：基于建筑的功能需求和使用要求，制定楼板的布局方案。
在制定布局方案时，要考虑楼板结构的连续性和整体稳定性。
3.设计楼板厚度：根据加载条件和楼板跨度，确定楼板的厚度。
楼板的厚度应满足承载能力和挠度控制的要求，同时考虑材料成本和施工工艺。
4.确定楼板钢筋配筋：根据加载条件和楼板的厚度，确定楼板的钢筋配筋。
配筋要满足强度和刚度的要求，也要考虑施工过程中的操作性。
5.进行结构分析：使用PKPM进行结构分析，计算楼板的受力情况。
结构分析包括静力分析和动力分析，以确定结构的强度、刚度和稳定性。
6.进行结构设计：根据结构分析的结果，对结构进行设计，包括截面尺寸、配筋尺寸等。
设计要满足加载条件和强度要求，同时考虑构造的可行性和施工工艺。
7.完成施工图设计：基于结构设计结果，完成施工图设计，包括楼板平面布置图、构造图、钢筋图等。
施工图应符合相关规范和标准。
以上是无梁楼盖结构的设计过程。
接下来，我们将使用PKPM进行结构分析和设计。
首先，打开PKPM软件，选择“新建工程”，给工程命名，并选择材料和荷载。
然后，按照楼盖结构的布局方案，绘制楼板的几何形状，设置楼板厚度和边界条件。
接下来，进行静力分析。
选择“结构分析”功能，设置加载条件和边界条件，进行荷载组合和组合计算。
PKPM将根据加载条件和边界条件，计算楼板的受力情况，并输出相关结果。
浅谈运用PKPM软件进行无梁楼盖计算的问题
浅谈运用PKPM软件进行无梁楼盖计算的问题【摘要】目前工业设计人员大多采用PKPM系列软件进行工程项目的整体分析和计算分析，本文结合以往实际浅谈运用PKPM系列软件实现无梁楼盖设计计算的注意问题。
【关键词】PKPM；计算；无梁楼盖无梁楼盖体系在工程上有另一种说法叫板柱结构体系，这种结构体系在近年来发展较为迅速，与之相对应的一种设计方法称之为梁板结构体系。
这种结构体系在工程上应用较为广泛并逐步发展为主流技术，它与传统的密肋梁结构体系相比较而言的相对优点有整体性能较好，建筑空间增大，并有效增加建筑面积，发展到现在已得到了广大建筑设计工作人员的认可。
在设计建筑物是要考虑建筑物所处的位置及周边环境，并对它的抗震性能及级别有一个大概了解，以便后续设计，对于板柱结构来说，它的抗震性能较之梁版结构来说明显较低。
还有一个重要的条件是要考虑施工，采用这种设计结构的建筑物施工时支模简单稳定，露面上的钢筋捆扎方便快捷，一些设备安装相对方便，从而对工作及整体施工进度有很大的提高节约时间及成本。
对板柱结构体系结构来说，其设计计算主要有两大部分组成：1）整体的空间结构分析计算，2）基于无梁楼盖本身的分析计算。
目前，这两方面在PKPM系列结构设计软件中都有了较为成熟的分析计算。
下面我们就对这两块计算应该注意的问题做一些简单的介绍。
一、PKPM系列软件简单介绍PKPM系列软件是近几年来发展较快，在各行业应用较多的的集土木建筑、结构设计、图形设计、概预算及施工建设为一体的集成系统软件，下面简要介绍改系列软件的技术特点。
数据间的互通共享。
PKPM系列软件具有良好的兼容性，可以在土木建筑、结构设计、图形设计、概预算及施工建设各专业间实现数据的互通共享。
工程设计方案开始建立的整体模型，以及平面布置、柱网轴线等全部数据都可以实现共享，这样就可以优化整体工作提高工作效率，减少误差。
另外，结构设计中各个模块之间也同样实现了数据的互通共享，对各种结构模型的建立、荷载统计、上部结构及内力分析、配筋计算、绘制施工图、基础计算程序等运行进行数据共享，最大限度地利用共用的数据资源提高工作效率。
运用PKPM软件进行无梁楼盖结构的设计及TAT计算模型的合理简化
运用PKPM软件进行无梁楼盖结构的设计及TAT计算模型的合理简化PKPM软件是一种用于进行结构设计和计算的专业软件，它能够帮助工程师完成各种结构的设计、计算和优化。
对于无梁楼盖结构的设计，我们可以运用PKPM软件来进行设计计算，并且可以通过合理简化TAT模型来提高计算效率。
无梁楼盖结构是一种常见的建筑结构形式，其主要特点是没有大梁作为承重结构，而是通过板材直接承受荷载。
在进行无梁楼盖结构设计时，首先需要确定各楼层的布置、板材的尺寸和材料等参数。
在PKPM软件中，我们可以利用其提供的图形界面进行模型绘制，并且可以根据具体情况进行参数设置和约束条件的输入。
在无梁楼盖结构的设计过程中，一般会涉及到以下几个主要步骤：荷载计算、支座设计、板材设计和梁箍筋设计。
首先，需要对楼盖结构受力情况进行荷载计算。
根据设计要求和规范，确定楼盖结构承受的荷载类型和大小，并将其输入到PKPM软件中进行计算。
软件可以根据不同的荷载类型自动计算各个板材的受力情况，包括弯矩、剪力和轴力等。
接下来，需要进行支座设计。
支座设计是为了确保楼盖结构能够稳定承受荷载，并且能够将荷载传递到地基，避免产生过大的变形和位移。
在PKPM软件中，可以选择不同类型的支座，如橡胶支座或钢支座，并进行相应的参数设置。
软件可以自动计算支座的承载力和变形情况，并给出合理的设计方案。
然后，需要进行板材设计。
在无梁楼盖结构中，板材是主要承载荷载的部分，因此需要对板材的尺寸和材料进行设计。
在PKPM软件中，可以根据荷载计算结果和板材的材料特性进行设计，包括板的厚度、抗弯刚度和抗剪刚度等。
软件可以自动进行板材的受力分析和验算，确保设计满足强度和稳定性要求。
最后，需要进行梁箍筋设计。
梁箍筋是为了增强楼盖结构的刚度和抗震能力。
在PKPM软件中，可以设定梁的几何尺寸和箍筋的布置形式，并进行相应的计算和验算。
软件可以自动进行梁的受力分析，包括弯矩和剪力等，并根据验算结果给出合理的设计方案。
珠海横琴湾酒店地下室的无梁楼盖设计
珠海横琴湾酒店地下室的无梁楼盖设计[摘要]珠海横琴湾酒店地下室楼板由于净高要求采用无梁楼盖设计。
运用PKPM软件对该无梁楼盖进行计算分析与设计，给出了软件使用中的要点，以期对无梁楼盖体系在地下室工程中的设计提供参考价值。
关键词：无梁楼盖；SLABCAD；Design for the flat-slab floor of basement in Hengqin Bay HotelHu Guanghong（1. Guangzhou Design Institute, Guangzhou, guangdong, 510620）【Abstract】According to the requirement of clear height, Zhuhai Hengqin Bay Hotel uses flat slab as the basement floor. The flat-slab floor is analyzed and designed by using PKPM software. Several key points are introduced in software usage. It is hoped that the project makes an example for the design in the flat-slab floor of basement.Keywords: flat-slab floor; SLABCAD中图分类号:S611文献标识码：A 文章编号：0 引言建筑物的水平结构体系（楼盖体系）基本上分成为无梁板体系、梁板体系、主次梁体系与双向密肋或井字梁体系。
其中无梁板体系即无梁楼盖与其它梁式楼盖体系相比，具有板底平整、结构高度小、建造方便等特点，特别是在建筑物高度或层高受限的情况下，采用无梁楼盖是增加楼层使用空间高度的最有效方法。
同时，无梁楼盖能充分利用建筑空间，有利于各种管道的敷设，也能满足隔墙灵活布置的要求，因而在商场、多层厂房和地下室等各类民用建筑中正得到越来越广泛的应用。
pkpm 无梁楼盖计算原理
pkpm 无梁楼盖计算原理PKPM（Peking University Physical Model）无梁楼盖计算原理是指通过PKPM软件来进行无梁楼盖的结构计算和分析。
PKPM是由北京大学开发的一种结构分析和设计软件，广泛应用于建筑工程领域。
无梁楼盖是一种常见的楼板结构形式，具有简单、经济、美观等特点，在建筑设计中得到广泛应用。
无梁楼盖是指楼板无梁，直接由楼板和支座组成的一种构造形式。
在楼板和支座之间，通过楼板的承载能力来传递荷载。
无梁楼盖的计算和分析需要考虑楼板的受力特点和承载能力，以及荷载的作用方式和大小。
在进行无梁楼盖的计算时，首先需要确定楼板的几何形状和材料特性。
楼板的几何形状包括楼板的长度、宽度和厚度等参数，而材料特性包括楼板的材料强度和刚度等参数。
这些参数可以通过实地测量或者根据设计要求进行确定。
在确定楼板的几何形状和材料特性后，需要考虑楼板的受力特点。
无梁楼盖的受力特点主要包括楼板的自重和荷载的作用。
楼板的自重可以通过材料的密度和楼板的几何形状来计算，而荷载的作用可以通过设计规范和实际使用情况来确定。
根据楼板的几何形状和材料特性，以及楼板的受力特点，可以计算楼板的承载能力。
楼板的承载能力主要包括弯矩承载能力和剪力承载能力。
弯矩承载能力是指楼板在受到荷载作用时，能够承受的最大弯矩大小，而剪力承载能力是指楼板在受到荷载作用时，能够承受的最大剪力大小。
在进行无梁楼盖的计算时，需要根据楼板的几何形状和材料特性，以及楼板的受力特点，来确定楼板的承载能力。
如果楼板的承载能力大于荷载的作用，即楼板具有足够的强度和刚度来承受荷载作用，那么楼板就可以满足使用要求。
然而，在实际设计中，为了保证楼板的安全可靠，通常需要对楼板进行加固和调整。
加固的方式包括增加楼板的厚度和加设加强筋等。
通过加固和调整，可以提高楼板的承载能力，使其能够满足设计和使用要求。
PKPM无梁楼盖计算原理是通过PKPM软件来进行无梁楼盖的结构计算和分析。
运用PKPM软件进行无梁楼盖
运用PKPM软件进行无梁楼盖PKPM软件是一款专业的结构分析与设计软件，广泛应用于工程结构设计中。
在无梁楼盖的设计中，PKPM软件可以提供强大的功能和工具，帮助工程师进行静力分析、结构优化和验证等工作。
下面将介绍如何运用PKPM软件进行无梁楼盖的设计。
1.建立模型：首先，需要在PKPM软件中建立无梁楼盖的结构模型。
可以选择“新建”命令，在工作窗口中选择相关参数和单位，并创建一个空的结构模型。
2.定义材料：接下来，需要定义楼盖结构所使用的材料。
点击“材料”菜单，选择“新增材料”，输入材料的名称、弹性模量、泊松比等参数，定义好楼盖使用的混凝土、钢筋等材料。
3.绘制结构：在PKPM软件的工作窗口中，可以通过绘制图形的方式建立无梁楼盖的结构模型。
点击“绘图”菜单，选择“绘制结构”，通过绘制直线、圆弧等方式绘制出楼盖的平面和截面图形。
4.添加加载：通过点击“加载”菜单，选择“新增荷载”来添加楼盖结构所承受的各种荷载，如自重、活载、风荷载等。
可以选择合适的加载类型、荷载参数和施加位置等信息，将荷载添加到结构模型中。
5.静力分析：在完成结构模型和加载的定义后，可以进行静力分析来计算楼盖结构的受力情况。
点击“分析”菜单，选择“静力分析”命令，系统会自动计算结构模型的各个节点和构件的受力情况，并显示在工作窗口中。
6.结果分析：完成静力分析后，可以查看楼盖结构的受力结果。
点击“结果”菜单，选择“节点受力”或“构件受力”命令，系统将显示出各个节点或构件的受力数值和图表。
7.结构优化：根据受力结果，可以对楼盖结构进行优化设计。
可以调整结构各部分的尺寸、材料、截面形状等参数，点击“优化”菜单，选择“参数优化”命令，系统会自动计算优化后的结构模型，并显示出优化结果。
8.验证设计：根据优化后的结构模型，需要进行设计的验证工作。
可以点击“验证”菜单，选择“构件验算”或“节点验算”命令，系统会根据国家规范和设计要求，进行结构构件或节点的验算，并给出结果和建议。
浅谈用 pkpm 设计无梁楼盖
浅谈用 pkpm 设计无梁楼盖
翁英杰; 郑冬益; 黎兆丰
【期刊名称】《《中国建筑金属结构》》
【年(卷),期】2013(000)004
【摘要】目前,无梁楼盖这一结构形式在我国的很多工程中,特别是一些工业或商业建筑中得了广泛地运用。
大多设计人员则采用pkpm系列软件对无梁楼盖进行整体分析和计算,本文主要从实际出发,重点介绍如何用pkpm设计无梁楼盖及要注意的问题。
【总页数】1页(P134-134)
【作者】翁英杰; 郑冬益; 黎兆丰
【作者单位】华南农业大学，广州市天河区 510642
【正文语种】中文
【中图分类】TU201.4
【相关文献】
1.浅谈运用PKPM软件进行无梁楼盖计算的问题 [J], 杨政
2.运用PKPM软件进行无梁楼盖结构的设计 [J], 甄建伟;卢锦伟
3.运用PKPM软件进行无梁楼盖结构的设计 [J], 马利强
4.运用PKPM软件进行无梁楼盖结构的设计 [J], 赵滨
5.浅谈用pkpm设计无梁楼盖 [J], 翁英杰郑冬益黎兆丰
因版权原因，仅展示原文概要，查看原文内容请购买。
如何利用盈建科软件进行无梁楼盖设计
如何利用盈建科软件进行无梁楼盖设计无梁楼盖是现代建筑中常见的结构形式，它不仅具有简洁美观的外观，还能提供更大的空间可利用性。
要设计一座无梁楼盖，需要使用专业的设计软件。
其中，盈建科软件是一个功能强大、易于操作的设计工具。
下面将介绍如何利用盈建科软件进行无梁楼盖设计。
首先，我们需要准备好设计所需的参数。
这包括楼盖的尺寸、负荷情况以及要求的材料等。
在盈建科软件中，我们可以通过输入这些参数来开始设计。
在输入界面中，我们可以设置楼盖的长度、宽度和高度等尺寸参数，选择所需的荷载类型，并输入对应的负荷数值。
接下来，我们需要选择合适的材料用于楼盖的设计。
在盈建科软件中，我们可以选择不同类型的结构材料，如钢材、混凝土等，并设置相应的材料参数。
例如，对于混凝土楼盖，我们可以设置混凝土的强度、抗裂性能等参数。
在设置完材料参数后，软件会自动计算出楼盖的受力情况，并根据设计参数进行结构分析。
在盈建科软件中，我们可以进行结构分析和优化设计。
在结构分析中，软件会根据所设定的负荷情况和材料参数，计算楼盖的受力情况，并绘制出受力图。
根据受力情况，我们可以进行优化设计。
例如，可以调整楼盖的几何形状，增加支撑结构，或者调整材料的使用方式等，以提高楼盖的受力性能。
在优化设计完成后，我们可以使用盈建科软件进行楼盖的详细设计。
在详细设计中，我们可以添加构件、设置连接方式、设计支撑结构等。
软件可以自动生成详细的设计图纸，包括构件尺寸、连接方式、材料信息等，以方便施工人员进行实际施工。
除了基本的楼盖设计，盈建科软件还具有其他功能。
例如，软件可以进行动力分析，以评估楼盖在地震等自然灾害下的反应。
此外，软件还可以进行热性能分析，以评估楼盖的保温性能。
这些功能都可以通过盈建科软件来实现。
总之，使用盈建科软件进行无梁楼盖设计，是一种高效、精确的设计方式。
软件提供了丰富的功能和工具，可以帮助设计师进行结构分析、优化设计和详细设计。
通过合理使用软件的各项功能，可以设计出性能优良、安全可靠的无梁楼盖。
浅谈用pkpm设计无梁楼盖
浅谈用pkpm设计无梁楼盖摘要：目前，无梁楼盖这一结构形式在我国的很多工程中，特别是一些工业或商业建筑中得了广泛地运用。
大多设计人员则采用pkpm系列软件对无梁楼盖进行整体分析和计算，本文主要从实际出发，重点介绍如何用pkpm设计无梁楼盖及要注意的问题。
关键词：无梁楼盖；pkpm 结构设计；计算分析中图分类号：TU201. 4 文献标识码：A 文章编号：1671-3362（2013）02-0134-011无梁楼盖的简介无梁楼盖是相对梁板结构体系而言的，这种结构体系又称板柱结构体系。
无梁楼盖因为在楼盖结构中不设梁而得名的，它是一种双向受力楼盖。
它直接将楼盖支承在柱子上，楼盖的周边可以直接支承在剪力墙或者周边梁上。
相对于有梁楼盖，无梁楼盖的板厚要大些。
为了增强楼盖和柱子的整体连接性，通常会在柱顶设置柱帽。
这样能提高柱顶处楼盖的受冲切承载力，还能减少板的计算跨度，从而减少了楼板的配筋，使楼盖的成本减低，力学性能和经济性更好。
由于无梁楼盖下没有梁，故采用无梁楼盖的结构形式的建筑构造高度比有梁楼盖小。
采用无梁楼盖形式时，楼层的有效净高就加大，当净高要求一样时我们可以降低楼层的高度。
由于板下无梁，所以板底的采光和通风都有所改善。
在施工方面，由于板下无梁，就一整块平板，不止减少了模板的摊开面积，还降低了支模的难度。
此外无梁楼板楼面钢筋绑扎方便，设备安装方便。
由于板下无梁，减少了批荡的面积和费用，加快了施工进度，节约了工期，对整个工程的经济性有很大提高。
故近年来，无梁楼盖这一结构形式在国内外迅速发展起来，特别是在商场，图书馆，仓库，地下停车场都运用得比较多。
2无梁楼盖的整体计算分析目前，对于无梁楼盖的设计一般采用pkpm系列软件。
在pkpm中，TAT模块或SATWE模块可以对无梁楼盖的整体空间结构进行分析计算。
现在针对这两个模块的设计方法做一个简单的介绍。
2.1TAT模块在TAT模块中，我们一般按照规范的规定，人为将楼板简化成双向等代框架梁进行计算分析，这主要是为了解决无梁楼盖中没有了梁跟柱子相连的问题。
阐述混凝土无梁楼盖计算方法
阐述混凝土无梁楼盖计算方法1.引言无梁楼盖是建筑中常见结构形式，是近年来发展较为迅速的一项建筑结构新技术。
与传统的梁板楼盖体系相比，具有整体性好、建筑空间大，可有效降低层高，减少地库埋深等优点。
在施工方面，采用无梁楼盖结构体系的建筑物具有施工支模简单、楼面钢筋绑扎方便，设备安装方便等优点，大大提高了施工速度。
因此，无梁楼盖结构具有明显的经济效益和社会效益。
2.无梁楼盖结构体系计算方法通常在进行无梁楼盖设计时主要的计算方法有精确计算法、经验系数法、等代框架法和有限元计算法。
由于精确计算法的计算过程复杂，且计算结果与实验数据有一定的出入，故应用较少。
工程设计通常采用经验系数法、等代框架法和有限元计算法。
2.1经验系数法2.2等代框架法等代框架法，即将整个无梁板结构分别沿纵横柱列方向划分为具有“等代柱”和“等代梁”的纵向和横向框架。
等代柱的截面即原柱的截面。
等代柱的计算高度为：对底层，取为基础顶面至楼板底面的高度减去柱帽的高度；对于其他各层，取为层高减去柱帽的高度。
等代梁的高度取为板的厚度。
等代框架梁的跨度，在两个方向分别取为（Lx-2C/3）和（Ly-2C/3）。
对竖向荷载作用下的无梁板结构用等效框架法确定其内力时，等代梁的宽度取为板跨中心线间的距离（Lx或Ly）。
等代框架法分等代平面框架法和等代空间框架法。
2.2.1等代平面框架法将整个结构分别沿纵、横柱列两个方向划分，并将其视为纵向等效框架和横向等效框架，等代梁的宽度在水平荷载作用下取板跨中心线距离的一半，在竖向荷载作用下则取板跨中心线间的距离。
对于地下室顶板结构，因其主要受竖向荷载作用，故等代梁宽取板跨中心线间的距离；等代梁高取板厚。
在对等代框架进行计算后，将计算弯矩按照一定的系数分配给柱上板带和跨中板带。
同一工程需沿两个主轴方向分别加载计算。
2.2.2等代空间框架法将结构板按纵、横两向划分为若干纵向梁和横向梁组成的交叉体系，与柱子形成空间框架，利用空间杆系分析程序进行结构的分析计算，可一次性得出两个主轴方向的计算结果，且无需再将弯矩值进行分配，计算不仅较等代平面框架法快捷且更为准确。
运用PKPM软件进行无梁楼盖结构的设计及TAT计算模型的合理简化
运用PKPM软件进行无梁楼盖结构的设计及TAT计算模型的合理简化一、运用PKPM软件进行无梁楼盖结构的设计无梁楼盖结构体系又称板柱结构体系，这是相对梁板结构体系而言的。
在我国，无梁楼盖结构体系是近年来发展较为迅速的一项建筑结构新技术。
较之传统的密肋梁结构体系它具有整体性好、建筑空间大，可有效地增加层高等优点。
并且，采用无梁楼盖体系的建筑物的地震效应也要明显小于层高较大的梁板结构体系的建筑物。
在施工方面，采用无梁楼盖结构体系的建筑物具有施工支模简单、楼面钢筋绑扎方便，设备安装方便等优点，从而大大提高了施工速度。
因此，采用无梁楼盖结构具有明显的经济效益和社会效益。
对无梁楼盖这种结构来说，其设计计算主要分为两块：结构整体的空间结构分析和无梁楼盖本身的分析计算。
目前，PKPM系列结构设计软件对这两方面的设计都已经有比较成熟的分析方法。
下面我们就此分别做一些介绍：I．无梁楼盖的整体三维计算无梁楼盖结构的整体计算可通过PKPM软件中的TAT软件或SATWE软件进行。
当然，这两个软件对无梁楼盖在三维计算中的建模处理是不一样的，在TAT软件中，对于无梁楼盖结构来说，由于没有梁和柱子相连，一般我们必须按照规范中的规定将板简化为双向等代框架梁进行计算。
因此，在用P MCAD对无梁楼盖进行人机交互式建模时，首先应确定等代框架梁的宽、高，也即确定等代框架梁的刚度。
一般来说，等代框架梁的刚度由板宽决定：我们通常取柱距的1/2板宽为等代框架梁的宽、高。
确定等代框架梁的刚度之后，再将等代框架梁作为普通的主梁输入。
比如下例中横向柱距为5400mm，则该向的等代梁截面定义为2700mm *2700mm，纵向柱距为3000mm，则该向等代梁截面定义为1500mm*1500mm。
然后将所定义的等代框架梁布置好，模型建立后再接力TAT软件进行三维分析。
TAT 的分析计算过程我们在此就不赘述了。
当然，这种方法对楼板的模拟与实际工程情况有一些出入，因此我们还可以采用SATWE进行更为准确的计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运用PKPM软件进行无梁楼盖结构的设计
类别:我的文章评论(0) 浏览(612) 2008-12-14 22:42
标签：BBF空心无梁楼盖现浇空心板楼盖空心楼盖GRC结构设计功能
无梁楼盖结构体系又称板柱结构体系，这是相对梁板结构体系而言的。
在我国，
无梁楼盖结构体系是近年来发展较为迅速的一项建筑结构新技术。
较之传统的密肋梁结构体系它具有整体性好、建筑空间大，可有效地增加层高等优点。
并且，采用
无梁楼盖体系的建筑物的地震效应也要明显小于层高较大的梁板结构体系的建筑物。
在施工方面，采用无梁楼盖结构体系的建筑物具有施工支模简单、楼面钢筋绑扎方便，设备安装方便等优点，从而大大提高了施工速度。
因此，采用无梁楼盖结构具有明显的经济效益和社会效益。
对无梁楼盖这种结构来说，其设计计算主要分为两块：结构整体的空间结构分析和无
梁楼盖本身的分析计算。
目前，PKPM系列结构设计软件对这两方面的设计都已经有比较成熟的分析方法。
下面我们就此分别做一些介绍：
I．无梁楼盖的整体三维计算
无梁楼盖结构的整体计算可通过PKPM软件中的TAT软件或SATWE软件进行。
当然，这两个软件对无梁楼盖在三维计算中的建模处理是不一样的：
在TAT软件中，对于无梁楼盖结构来说，由于没有梁和柱子相连，一般我们必须按照规范中的规定将板简化为双向等代框架梁进行计算。
因此，在用P MCAD对无梁楼盖进行人机交互式建模时，首先应确定等代框架梁的宽、高，也即确定等代框架梁的刚度。
一般来说，等代框架梁的刚度由板宽决定：我们通常取柱距的 1 /2板宽为等代框架梁的宽、高。
确定等代框架梁的刚度之后，再将等代框架梁作为普通的主梁输入。
比如下例中横向柱距为5400mm，则该向的等代梁截面定义为 2 700mm*2700mm，纵向柱距为3000mm，则该向等代梁截面定义为1500mm*1500mm。
然后将所定义的等代框架梁布置好，如下图所示：
模型建立后再接力TAT软件进行三维分析。
TAT的分析计算过程我们在此就不赘述了。
当然，这种方法对楼板的模拟与实际工程情况有一些出入，因此我们还可以采用S ATWE进行更为准确的计算。
在采用SATWE软件分析无梁楼盖结构时，由于SATWE软件具有考虑楼板弹性变形的功能，可以采用弹性楼板单元较为真实的模拟楼板的刚度和计算变形。
尤其是在 2 001年4月以后的版本中增加了一种能真实计算楼板平面内和平面外的刚度的楼板假定：弹性板6。
因此我们就不用将楼板简化为双向等代框架梁体系了，而是直接对无梁楼盖体系进行三维分析计算。
当然，我们还必须在建模时进行一定的处理：在P MCAD人机交互式输入时，在以前需输入等代框架梁的位置上布置截面尺寸为100*100的矩形截面虚梁。
（但在边界处及开洞处最好是布置实梁）。
如下图所示：
这里布置虚梁的目的有二：其一是为了SATWE软件在接力PMCAD的前处理过程中能够自动读取楼板的外边界信息；其二是为了辅助弹性楼板单元的划分。
当然，虚梁是不参与结构的整体分析的，实际上S ATWE的前处理程序会自动将所有的虚梁过滤掉。
此外，为了正确分析该结构，在SATWE程序中还应将无梁楼盖的楼板定义为弹性楼板。
如下图所示：
模型建立后就可使用SATWE软件对无梁楼盖结构进行三维整体分析计算了。
必须注意的是，由于在此定义了弹性楼板，我们必须选择“算法二”即总刚算法进行计算。
II．楼盖的设计计算
无梁楼盖的整体分析计算完成后，我们可以利用SATWE软件中的“复杂楼板有限元计算”SLABCAD模块进行楼盖的分析计算。
首先点取“生成楼板有限元分析数据”菜单来生成有关的计算数据，并将相应的计算条件及计算参数进行定义。
如果是预应力楼板的话还应将预应力参数选取。
如下图所示：
当然，此时必须注意的是：由于有限元的计算原理所致，对于楼板的有限元划分长度不一样可能会对计算结果产生一定的影响。
同时我们还可补充输入无梁楼盖的其它数据，如楼板的洞口及柱帽等特殊构件。
并可对楼板不同部位的板厚进修改：
同时，我们还可以在楼板上添加任意的荷载，包括在PMCAD建模时无法输入的板上的任意线荷载及点荷载。
如下图所示：
此外，我们还可以输入支座沉降及约束等补充数据。
SLABCAD的补充数据输入完毕后我们就可以通过“有限元分析和计算”菜单对无梁楼盖进性设计计算了。
对无梁楼盖的计算内容主要包括楼板的内力、位移、配筋计算及板的冲切验算等。
计算完毕后再通过“分析结果图形显示”菜单查询其计算结果。
最后，必须指出的是：对于现代高层建筑中比较常见的厚板转换层的计算也可象无梁楼盖结构一样进行类似的处理计算。
但是如果要在SA TWE软件中计算厚板转换层时，在使用PMCAD进行人机交互式输入时必须注意：除了要象无梁楼盖结构一样要输入虚梁以外，层高的输入有所改变。
应将厚板的板厚均分给与其相邻两层的层高。
即取与厚板相邻的两层层高分别为其净空加上厚板的一半板厚：如第i 层有厚度为Bt的厚板，在PMCAD交互式输入中，则第i层的板厚输入值为Bt，层高为Hi+Bt/2，第i+1层的层高为Hi+1+Bt/2。
