博通Boradcom主芯片网卡汇聚教程
IBM服务器boradcom双网卡绑定-负载均衡模式.

Windows 32-64bit双网卡绑定软件下载地址:/support/fixcentral/systemx/quickorder?pare nt=ibm~Systemx3650M3&product=ibm/systemx/7945&&platform=All &function=fixId&fixids=brcm_sw_nic_vt6.2.4.1-cd_anyos_32-64&incl udeSupersedes=0&source=fc安装测试的环境为Windows2008 64位操作系统下载ISO格式的文件,用虚拟光驱打开,点击Launch,运行软件软件打开界面,点击MANAGEMENT APPLICATIONS下一步接受并下一步默认就可以了,下一安装安装过程大概十几秒点击确定点击完成确定后,软件已经开启,点击任务栏右下角的第一个图标,右键开启软件软件开启中软件打开界面,因为是测试,没有插网线,所以很多红色X ,点击橙色的Team Management,进入到建组界面看到还没有建组右击网络适配器,点击Create a TeamNext填写要建的组的名字,并Next点选第一项(默认),并Next出现服务器默认的两个Broadcom 网卡,选中要绑定的网卡,点击AddNext点选第一项(默认),此为不设置备用网卡,点击Next点击No,并Next跳过Vlan管理,并Next第一项(默认),点Finish点“是”开始配置双网卡,建组能看到自己建的Team1打开“网络链接”,看到多出的虚拟网卡,对其进行常规的配置就OK,至此,大功告成。
端口汇聚实例超全

第一步:下载并安装驱动和管理软件:大家可以到博通官网根据网卡型号选择驱动和管理软件。
下载地址:/support/ethernet_nic/management_applications.php 选择好网卡型号之后,点击网卡型号就可以下载对应的驱动程序+管理软件包了,如下图:以上是选择2008/2012/Windows 7的软件启动好之后,在Teams(组,也就是汇聚的意思)上鼠标右键,点击Create Team下图是让你设置组名称,默认即可,继续点Next。
下图是让你选择将哪块网卡添加到汇聚组中,选择上面的网卡之后,然后点Add即可。
我们建议大家在有4块网卡的时候每块创建1个汇聚组,分别用户负载系统和游戏,假如你服务器就只负载系统,或者只负载游戏,那么4个做成一组汇聚也可以。
到这里,VLAN的设置已经完成,点击“Commit changes to system and Exit the wizard”(完成设置,保存设置并退出设置向导)按照下图的操作,然后点Finish。
点击Finish后,会出现下图提示,点Yes,完成汇聚。
正在按照之前的设置,完成汇聚!ok,至此,汇聚设置已经完成!那么完成汇聚之后,还需要做一件非常重要的事情!那就是修改网卡参数,如果不修改网卡参数,那可能导致汇聚效果不理想,具体的设置方法如下图,设置建议:无盘为什么要修改网卡参数?怎么改?声明: 本文由(死性不改)原创编译,转载请保留链接: /technologynews/focus/1943.html二.Inter网卡配置说明提醒以下几点,1、交换机支持端口汇聚,双网卡汇聚才有效果2、本例以2块INTEL网为例,保证型号相同3、交换机必须要保证汇聚的端口为双全工且速率一致,比如1000M,FULL(全双工)4、如果没有以下图1的分组选项,则要下载INTEL网卡最新驱动程序,100多M的。
效果:服务器双网卡(如果是1G)汇聚后为2G,网络吞吐量为原来的2倍,可实现负载均衡等功能网卡端口汇聚是双向的,如果仅仅是服务器网卡做了汇聚而交换机没有在相应端口设置汇聚的话下行数据无法分流的。
博通Boradcom主芯片网卡汇聚教程

博通Boradcom网卡汇聚教程
例:LREC6210PF-SFP LR-LINK(R)基于BCM5708S控制器的一款PCI-E千兆SFP 端口桌面型光纤网卡(简称千兆光纤网卡)
一.准备工作
1.确定交换机是否支持汇聚
2.先安装NET FRAMEWORK
3.5
3.下载博通汇聚软件/support/ ... emeii.php#mgmt_apps
二.开始工作
1.安装好NET FRAMEWORK3.5
2.下载博通汇聚软件broadcom advanced control suite 3
3.打开博通汇聚软件(如下图1)软件检查到博通网卡两个以上
4.打开Teams→Create a Team(如下图)
5.选择802.3ad Link Aggregatio using Link Aggregatio Control Protocol (LACP)选择Next
遇到汇聚了显示是1G的,这里选择第三个FEC/GEC就可以显示2G的了。
6.选择要汇聚的网卡然后Add(注意两个网卡都选择)选择Next
7.选择好要汇聚的网卡然后Next
8.Do not configure a standby member 选择Next
9.No选择Next
10.Skip manage VLAN 选择Next
mit changes to system and Exit the wizard选择Finish完成
12.选择是即可完成
13.进入交换机,找到VLAN设置选项,设置一下,就大功告成了。
集成Broadcom网卡的服务器双网卡绑定配置

windows配置步骤:1.在Broadcom光盘中找到MgmtApps目录,运行其中的setup 文件,开始安装TheBroadcom AdvancedServer Program (BASP)2. 运行程序,可以看到打好驱动的两块网卡3.右键点击其中一块网卡,选择“创建组”选项4.标识新组名称,选择teaming方式(本文重点介绍“智能负载平衡和故障转移”teaming绑定方式)5.将可用网卡添加到新组中,点击应用,几分钟后绑定成功!待完成后,网络连接中出现一块虚拟网卡,可对其进行IP配置。
至此,teaming配置完成。
Linux 配置步骤:一、简介Broadcom公司不仅在Windows平台上提供了BASP工具来实现网卡的高可用性,同样,在Linux操作系统下,也提供了对应的工具来实现。
下面,就介绍一下如何在Linux下利用BASP来实现多块Broadcom 以太网卡的teaming。
首先,BASP是一个为2.4.x和2.6.x的内核设计的模块,通过由多个网卡创建的teaming,可以提供负载平衡(load-balancing),容错(fault-tolerance)和VLAN等功能。
一个teaming可以包括1到8块网卡,每块网卡都可以被指定为主(Primary)或者是热备(hot-standby,只适用于SLB teaming)。
teaming中所有的主网卡都会通过发送和接收全部网络流量的一部分来参与负载平衡的工作,而热备的网卡会在所有的主网卡失去连接时进行接管。
VLAN可以添加到teaming中,通过不同的VLAN ID来实现多个VLAN,每个VLAN都会创建一个虚拟设备。
二、安装通常,我们得到的BAS 的打包文件中包括两种格式的文件,一个是RPM包,一个是TAR格式的文档(在随机Broadcom光盘中的\Linux\BcmServ目录下)。
BASP以源码的形式提供了多种平台和内核下的安装:"basplnx-{version}.i386.tgz"是i386平台下的TAR文档"basplnx-{version}.x86_64.tgz"是AMD64平台下的TAR文档"basplnx-{version}.src.i386.rpm"是i386平台下的RPM包"basplnx-{version}.src.x86_64.rpm"是AMD64平台下的RPM包1.安装TAR文档解压并展开TAR文档% tar xzvf basplnx-{version}.{arch}.tgz(1) 创建内核模块"basp.o"或basp.ko(在2.6内核下)% make(2) 创建设备文件并复制文件% make install(3)更新模块信息% depmod -a(4) 加载驱动程序% insmod basp安装 RPM包(1) 安装RPM 的源文件包% rpm -i basplnx-{version}.src.{arch}.rpm(2) 进入 RPM 的路径并为内核创建驱动程序% cd /usr/src/redhat% rpm -bb SPECS/basplnx.spec注意:如果Linux的发行版本包含的是RPM v4.1或者更新版本,使用rpmbuild命令代替"rpm" (3) 安装刚刚创建的包% rpm -iRPMS/i386/basplnx-{version}.{arch}.rpm驱动程序和其它需要的文件会自动被安装。
智能网卡(SmartNIC)行业概览(2021)

智能网卡(SmartNIC)行业概览(2021)CPU算力增长速度与数据中心网络传输速率增长速度差距逐渐拉大,催生了智能网卡的需求。
后摩尔时代下,CPU算力无法按照摩尔定律增长,提升遭遇瓶颈,而数据中心网络向高带宽和新型传输体系发展,其网络传输速率迈向100Gbps,且未来快速向200Gbps与400Gbps发展。
智能网卡作用为灵活卸载CPU不适合的处理任务,满足数据平面网络处理需求并兼容现有网络协议生态。
其核心作用在于减轻CPU算力负担并让其处理更重要的任务。
而传统的网卡仅负责数据链路的传输、网络堆栈算法和协议,其他如存储、网络加解密和安全等功能会占用大量CPU资源。
智能网卡理论上可基于FPGA、MP与ASIC三类核心处理器进行设计,而已商用的智能网卡产品形态为"ASIC+GP"和"NP+GP",基于不同核心处理器的智能网卡类别及其特点。
全球智能网卡行业未来五年新增市场规模逐步攀升,主要得益于智能网卡方案的逐步成熟,叠加全球通用服务器出货量的稳定增长以及L3级别智能驾驶汽车的技术落地。
中国智能网卡行业在2023-2025年迎来高速增长,主要得益于新一轮服务器在网更新周期及各类云应用普及率的提升中国智能网卡新增市场规模及预测。
中国互联网+云计算厂商更偏好采用中国自研的智能网卡产品,而非北美厂商如lntel、NVIDIA、Broadcom等,但中国厂商在技术上与北美厂商存在较大差距,且中国厂商缺乏商用经验,其产品大多停留在实验室阶段,量产存在困难。
同时,不同厂家技术方案差异化巨大,导致服务器升级改造时易出现硬件不兼容的情况。
智能网卡产业链为从上游软件侧EDA、IP核、硬件侧的制造和封装到中游智能网卡的集成和供应,再到下游云计算、通信和智能驾驶领域的应用。
EDA工具软件可分为芯片设计辅助软件、可编程芯片辅助设计软件、系统设计辅助软件等。
Synopsys、Cadence、Mentors约占全球EDA市场份额的80%,占中国市场份额的90%。
四网卡聚合图文教程

四网卡汇聚详细图文教程一、网卡端口汇聚:首先先看下我汇聚好的设备管理器图详细步骤如下:安装最新的网卡驱动会自动把INTEL分组的功能集成进去1、安装INTEL的网卡驱动(我安装的是14.4)2、驱动完毕后在设备管理器里右键点INTEL的网卡,选属性3、属性里选分组4、选与其他适配器分区,选新组5、组名随便添,例如:奇东锐腾无盘分组,下一步6、勾选你要搭建负载的网卡,下一步7、选择组模式,如果你的交换机支持链路聚合,选静态链路聚合8、设置你的组,选择主、从卡有些朋友汇聚好后问为什么汇聚好的是1G而不是4G,别着急,还有关键的步骤在后面,交换机那里还需要设置的,前提是你的交换机支持聚合功能二、交换机端口汇聚:新建端口汇聚时,汇聚端口类型应设为一致,而且端口的工作速率不能设为自协商,且不同速率的端口不能配置为同一个汇聚组,聚合组中的所有端口必须为全双工(FULL)。
开始我就犯了这个错误,没有调整,结果百试不成。
这里我用的交换机为奇东锐腾的KD-8632MF,我的服务器在交换机上接口为1,2,3,4端口设置设置如图:四个端口都设置好后,转到端口汇聚功能页,勾选你刚才设置的四个端口到汇聚组1如图:KD-8632MF交换机有4种汇聚模式设置:1:源MAC地址2:目的MAC地址3:IP地址4:TCP/UDP端口号每种汇聚模式适应不同类型网络,需要根据实际情况做出选择。
否则将会导致严重的网络问题。
Port Members:对应端口的名称Group ID 的Normal:设置该端口为非汇聚组Group ID 的1-14为汇聚组:设置该端口为汇聚组我这里在汇聚模式哈希码值设置里勾选源MAC地址+目的MAC地址这样我们就完成了交换机的汇聚功能配置再次提醒:多网卡流量汇聚是必须要交换机支持的,否则是没有效果的,如果交换机支持的情况下,四网卡汇聚的效果是任务管理器里显示带宽是4G,多台机器同时读取测速可以跑满420MB/S。
Broadcom 多网卡聚合简要配置手册v1.1

Windows环境Broadcom多网卡聚合简要配置说明V1.1V1.0 Broadcom Control Suite2 配置说明V1.1 使用Broadcom Control Suite3界面说明配置步骤,增加主备网卡冗余配置说明一、配置工具介质准备:配置前请针对所使用的IBM服务器型号,下载对应的Broadcom工具。
运行Broadcom Control Suite 3时还需要准备 .Net Framework 2.0,否则无法正常进行配置,.Net Framework 2.0请到微软下载。
Broadcom网卡工具下载连接一(请注意支持机器型号):https:///systems/support/supportsite.wss/docdisplay?lndocid=MIGR-438 15&brandind=5000008Supported systems:- IBM eServer 325, 326, 326m- IBM eServer xSeries 100, 205, 206m, 226- IBM eServer xSeries 235, 236, 255, 260- IBM eServer xSeries 225 (Type 8647)- IBM eServer xSeries 305, 306m, 335, 336- IBM eServer xSeries 346, 365,366, 440- IBM eServer xSeries 445, 450, 455, 460- IBM eServer xSeries MXE 460- IBM BladeCenter JS20- IBM BladeCenter JS21- IBM BladeCenter HS20- IBM BladeCenter LS20- IBM System x3105- IBM System x3200- IBM System x3200 M2- IBM System x3250- IBM System x3250 M2- IBM System x3350- IBM System x3400- IBM System x3400- IBM System x3455- IBM System x3500- IBM System x3800- IBM System x3850- IBM System x3950- IBM System x3950 E- IBM IntelliStation A Pro- IBM IntelliStation E Pro- IBM IntelliStation M Pro- IBM IntelliStation Z ProBroadcom网卡工具下载连接二(请注意支持机器型号):https:///systems/support/supportsite.wss/docdisplay?lndocid=MIGR-507 8665&brandind=5000020Systems supported:- IBM BladeCenter HC10 (7996)- IBM BladeCenter HS21 (8853, 1885)- IBM BladeCenter HS21 XM (7995, 1915)- IBM BladeCenter LS21 (7971)- IBM BladeCenter LS22 (7901)- IBM BladeCenter LS41 (7972)- IBM BladeCenter LS42 (7902)- IBM System x3455 (7940, 7941)- IBM System x3550 (1913, 7978)- IBM System x3650 (1914, 7979)- IBM System x3655 (7943, 7985)- IBM System x3755 (7163, 8877)建议下载ISO文件,并烧录成CD,用CD运行。
Broadcom网卡汇聚教程

Broadcom网卡汇聚教程Broadcom网卡汇聚教程1.先安装NET FRAMEWORK3.52.下载博通汇聚软件/support/ ... emeii.php#mgmt_apps组功能用于将任何可用的网络设备组合在一起,以用作一个组。
组是一种创建虚拟局域网(用作单个设备的一组设备)的方法。
此方法的优点是能够实现负载平衡和故障转移。
组通过 Broadcom Advanced Server Program 软件来完成。
有关组软件技术和实施注意事项的综合描述,请参见 Broadcom NetXtreme 57XX 用户指南中的“Broadcom Gigabit Ethernet 组服务”一节。
注:•有关组协议的更多信息,请参见 Broadcom NetXtreme 57XX 用户指南中的组。
•在配置组时,如果您未启用LiveLink™,则建议您在交换机禁用生成树协议(STP)。
这在故障转移时将由于确定生成树环的停机时间降到了最少。
LiveLink 可以减轻此类问题的严重程度。
•仅在服务器安装了一个或多个 Broadcom Ethernet 控制器时 BASP 才可用。
•只有在组中所有成员均支持并且已配置 LSO 和 Checksum Offload 属性的情况下,系统才会自动启用 Large Send Offload (LSO) 和 Checksum Offload 属性。
•您必须具有管理员权限才能创建或修改组。
•组环境(组中成员的连接速度各不相同)中的负载平衡算爱生活爱顺网优先计算通过 Gigabit Ethernet 链路连接的成员,然后才会计算使用低速链路(100 Mbps 或10 Mbps)连接的成员,直至达到阈值。
这是很正常的行为。
您可以创建 4 种类型的负载平衡组:智能负载平衡™ 和故障转移:在这种类型的组中,如果所有负载平衡成员均出现故障,备用成员将处理通信量(故障转移事件)。
必须是在所有负载平衡成员均出现故障之后,备用成员才会接管通信量。
双网卡汇聚

做一些简单的设置就可以了.看我的操作..
这里是选择你记录流量以什么单位..默认以兆每秒
好了.多出一个刚才我取名字的网卡了~~~
你以前的网卡所有的协议都不打勾了....
现在我们测试一下~~
对了.这里如果不是在虚拟机上.这里就要设置你要的IP.我是用的虚拟机就不用设置了.....其他2张网卡就不要设置IP了.因为你也设置不了!
这里的意思是叫你选择关闭或者打开负载均衡.当然是选择打开咯
然后直接下一步,在安装驱动,耐心等待~~~~~
好咯.出来的这个界面就是选择网卡进行汇聚,我们只需要选好网卡
然后点击ADD就可以了,这里你有几张网卡就要汇聚几张.不然不能下一步,刚才的意思是说你没有为你的汇聚取名字
这里是选择你是否用这张网卡做为主网卡,我们选择是
做双网卡汇聚必须要有2张网卡以上(好像白说了.谁不知道要2张啊),品牌,工作模式要一样.不然做了效果出不来
先安装NICExpress,安装之前确定你的网卡有没有设置IP地址.千万不能设置IP地址,路由上如果原来绑定了这2张网卡的ARP一定要删掉,不然会一直ARP,不要安装有360这种软件
打开虚拟机.好!虚拟机已经打开.我们现在安装软件NICExpress
大家好!我是ly2001 上海网管联盟论坛的一直小鸟.现在为大家做教程
上次在上海网管联盟论坛看见一位兄弟奉献了intel网卡如何做汇聚的教程,他的教程方法只适用于那些intel的网卡.对于很多没用intel网卡的兄弟没多大用处.所以我决定出这个适用于所有网卡(包括廉价网卡)做汇聚的教程.此教程有用到一个工具就是NICExpress我会一并提供给各位兄弟.好,我们开始吧!
双网卡流量汇聚

[经验工具]博通网卡汇聚教程(broadcom advanced control suite 3)一.准备工作1.确定交换机是否支持汇聚2.先安装NET FRAMEWORK3.53.下载博通汇聚软件/support/ ... emeii.php#mgmt_apps二.开始工作1.安装好NET FRAMEWORK3.52.下载博通汇聚软件broadcom advanced control suite 33.打开博通汇聚软件(如下图1)软件检查到博通网卡两个4.打开Teams→Create a Team(如下图)5.选择802.3ad Link Aggregatio using Link Aggregatio Control Protocol (LACP)选择Next6.选择要汇聚的网卡然后Add(注意两个网卡都选择)选择Next7.选择好要汇聚的网卡然后Next8.Do not configure a standby member 选择Next9.No选择Next10.Skip manage VLAN 选择Nextmit changes to system and Exit the wizard选择Finish完成12.选择是即可完成[经验工具] intel网卡汇聚教程对于intel网卡汇聚,相信大部分人对具体的做法已经都很清楚了,但是对于汇聚的限制条件可能还不是太清楚,所以今天借教程顺便说明下做网卡汇聚的一些条件,在条件不满足的情况下,汇聚可能也可以正常设置,但是未必能正常使用,因此强烈建议大家注意这个问题.1.两块网卡型号必须是一样的.2.网卡必须是PCI-E接口标准的,因为普通的PCI借口总的带宽一共就133MB/S,无法满足汇聚要求.3.网卡汇聚是需要交换机支持802.3AD协议的,否则汇聚后可能效果一般,而且可能会出兼容性问题.基本上注意到以上3点,做网卡汇聚一般就不太可能出问题了.下面是具体做法.下载intel网卡驱动与管理工具:/drivers-2301-490-Intel/某些精简系统安装完网卡驱动后,并没有管理工具,因此可能无法看到下图的截面,您只需要重新下载一份完整的intel网卡驱动即可.对于网卡接口检测,大家可以借助EVEREST这个工具来检查,一些SH3200系列的主板,看上去是2块网卡,但是型号不一样,而且有块是PCI接口的,这种情况下做汇聚实际上是没啥效果的,因为压根就不符合汇聚的要求.Everest下载:/search.asp?action=s&;sType=ResName&catalog=&keyw ord=everest下载 (61.42 KB)2010-10-9 12:23收藏分享[经验工具] Marvell网卡汇聚教程控制台及驱动下载:/product.aspx?P_ID=4zanuPTONhbnijk4控制台和驱动的安装方法就不说了,“下一步下一步”就可以了!现在打开控制台软件:单击“add team”按钮,弹出下面窗口:注:"teaming mode"选择"static"OK分组创建完毕:最后将网卡添加进刚刚建立的分组即可:4网卡汇聚最终图:。
北清视通网卡负载均衡操作说明

网卡绑定配置说明网卡绑定,就将两个或者更多的物理网卡绑定成一个虚拟网卡,以提供负载均衡或者冗余,能够起到增加带宽的作用;当网卡绑定之后,如果有一个网卡坏掉,网络会继续保持,不会中断,从而不会影响业务。
Windows下网卡绑定Windows 下进行网卡绑定,要根据网卡的类型下载网卡驱动,通过网卡驱动进行网卡绑定。
Broadcom网卡篇软件安装1)下载网卡驱动,寻找符合系统要求的setup.exe文件,双击安装,如下图所示:2)打开brcm_sw_nic_vt6.2.4.1-cd_anyos_32-64.iso,点击“launch.exe”,在弹出的界面中执行“MANAGEMENT APPLICATIONS”,如下图所示:3)在弹出的窗体中点击“下一步”,进入“许可协议”界面,如下图所示:4)在接受许可条例之后,进入自定义安装界面,如下图所示:备注:我们这里只安装“Control Suite--BASP”。
5)直接“下一步”,即可开始安装程序,如下图所示:6)安装结束后,会提醒你从控制面板中找到,这里,我们只要打开“开始”菜单就可以看见新安装的BACS软件了。
(注意,如果是intel的网卡,系统会默认图标显示在控制面板中。
)如下图所示:软件配置1)打开“Broadcom Advanced Control Suite3”软件,软件界面如下:界面左侧的Device Management,显示的是主机当前的网卡,Team Management是用来对网卡绑定进行操作和管理的。
右边是动态展示栏,可以展示每块网卡的信息(Information),可以通过自动ping网卡IP,诊断网卡当前状态(Diagnostics),还可以统计网卡活动状态(Statistics)。
2)在“Broadcom Advanced Control Suite3”配置界面中,我们打开Team Management来进行网卡绑定配置。
如下图所示:网卡绑定,在实际操作中,是采用虚拟网卡组的概念,将现有网卡,绑定成一个虚拟网卡组。
dell服务器双网卡绑定与端口聚合

dell服务器双网卡绑定与端口聚合端口聚合( Port Trunking ) 可将2至8个10/100Base-TX 端口聚合成一条干路,在全双工工作模式下达到的带宽。
端口聚合技术能充分利用现有设备实现高速数据传递,也可以通过千兆端口聚合技术实现千兆位链路的聚合,最多可以聚合4Gbps的链路带宽。
Broadcom Gigabit Ethernet Adapter T eaming任何可用的千兆BRODCO网卡都可以配置为TEAM勺一部分.TEAMING是一种将多块千兆BRODCC网卡绑定作为一个虚拟网卡. 好处就是负载均衡.通过选择每一个可用的千兆BRODCC网卡并添加它们到负载均衡成员栏来创建TEAM对于用户和应用程序只看到一个虚的网卡.负载均衡组中的成员共享绑定的数据流.在一个基本的成员区域中,任一个千兆BRODCOM卡都可以被指定为主成员负责数据流的控制,而指定为备用成员的网卡只有在所有的主成员网卡都失败时,才开始接管数据流.一旦任一个主成员网卡恢复,数据马上由该主成员控制.创建teaming 包含下列几个步骤:* 打开BASP属性窗口* 创建teams* 添加网卡到teams* 分配一个IP 地址给teamss* 重启机器BASP是适用于windows2003,windows2000,windowsNT,Redhat Liunx,NetWare 的一个broadcom 的中介型驱动程序, 需要先安装对应的broadcom 网卡驱动程序.目前它提供了负载均衡;错误冗余;VLAN高级功能,都通过创建teaming来实现.注意:一个team可以包含1到8个网卡,每个网卡都可以指定为主成员或备用成员. BASP的负载均衡;错误冗余功能支持与第三方厂商网卡在同一个team中协同工作. BASP FOR Windows 2000 & 20003 & NT提供以下选项:- 支持下列网卡作为故障应急(failover)Alteon AceNic,3COM 10/100 Server adapters;intel 10/1000 serveradapters;intel 1000baseSX server adapter;intel 82559 板载网卡- 智能负载均衡, 交换机不需设置.- 普通链路聚合(GEC/FEC,Open Trunk), 需要在交换机上启用trunking- 链路聚合( 静态配置), 需要交换机支持- 通过,每个网卡最多支持64个VLANS只支持braodcom或Alteon网卡BASP FOR RH Linux 提供以下几种team 的模式:- 智能负载均衡普通链路聚合(GEC/FEC,Open Trunk), 需要在交换机上启用trunking链路聚合( 静态配置), 需要交换机支持- VLAN Pachket taggingSmart Load Balancing (SLB) ?Broadcom 的负载均衡使用IP 流。
四网卡汇聚详细图文教程(图)

四网卡汇聚详细图文教程(图)前言:欢迎来电152********,188********或者加1125910136,2863117118QQ交流,谢谢!本文介绍了四网卡汇聚详细图文教程,很多人不知道怎么样才能做到四片网卡汇聚?希望能够帮到大家。
一、网卡端口汇聚:首先先看下我汇聚好的设备管理器图详细步骤如下:安装最新的网卡驱动会自动把INTEL分组的功能集成进去1、安装网卡的驱动(我安装的是14.4)(推荐联瑞LREC9702ET、LREC9714HT千兆网卡,拥有千兆双网口、千兆四网口)】2、驱动完毕后在设备管理器,查看网络适配器,右键点INTEL芯片的网卡驱动,选属性3、属性里选分组4、选与其他适配器分区,选新组5、组名随便添,例如:联瑞无盘分组,下一步6、勾选你要搭建负载的网卡,下一步7、选择组模式,如果你的交换机支持链路聚合,选静态链路聚合8、设置你的组,选择主、从卡如果汇聚之后显示是1G而不是4G,就需要确认交换机是否设置?前提是你的交换机支持聚合功能。
再次提醒:多网卡流量汇聚是必须要交换机支持的,否则是没有效果的,如果交换机支持的情况下,四网卡汇聚的效果是任务管理器里显示带宽是4G,多台机器同时读取测速可以跑满420MB/S。
如果交换机不支持,即便任务管理器里显示带宽是4G,但是实际测速最高也是110MB/S。
可以见得,在当下Windows7无盘正在兴起,而无盘服务器性能步步提升的情况下,无盘网络环境最大的瓶颈莫过于服务器与主交换机之间的带宽问题了,四网卡汇聚能够有效的解决网络瓶颈,使无盘网络环境在性能上面实现质的飞跃。
附录: 一、INTEL方案主流服务器网卡芯片参数网卡品牌网卡型号网卡全称传输介质网卡主芯片网卡端口备注LR-Link® LREC9722PT PCI-E x4千兆服务器双网口以太网卡铜缆英特尔82575 RJ45口*2LR-Link® LREC9702ET PCI-E x4千兆服务器双网口以太网卡铜缆英特尔82576 RJ45口*2LR-Link® LREC9702HT PCI-E x4千兆服务器双网口以太网卡铜缆英特尔82580 RJ45口*2LR-Link® LREC9712HT PCI-E x4千兆服务器双网口以太网卡铜缆英特尔i350 RJ45口*2 最新芯片组LR-Link® LREC9704HT PCI-E x4千兆服务器四网口以太网卡铜缆英特尔82580 RJ45口*4LR-Link® LREC9714HT PCI-E x4千兆服务器四网口以太网卡铜缆英特尔i350 RJ45口*4 最新芯片组服务器网卡细节图片:总结:网卡,又称网络适配器或网络接口卡(NIC),英文名为Network Interface Card。
端口汇聚实例超全.

第一步:下载并安装驱动和管理软件:大家可以到博通官网根据网卡型号选择驱动和管理软件。
下载地址:/support/ethernet_nic/management_applications.php 选择好网卡型号之后,点击网卡型号就可以下载对应的驱动程序+管理软件包了,如下图:以上是选择2008/2012/Windows 7的软件启动好之后,在Teams(组,也就是汇聚的意思)上鼠标右键,点击Create Team下图是让你设置组名称,默认即可,继续点Next。
下图是让你选择将哪块网卡添加到汇聚组中,选择上面的网卡之后,然后点Add即可。
我们建议大家在有4块网卡的时候每块创建1个汇聚组,分别用户负载系统和游戏,假如你服务器就只负载系统,或者只负载游戏,那么4个做成一组汇聚也可以。
到这里,VLAN的设置已经完成,点击“Commit changes to system and Exit the wizard”(完成设置,保存设置并退出设置向导)按照下图的操作,然后点Finish。
点击Finish后,会出现下图提示,点Yes,完成汇聚。
正在按照之前的设置,完成汇聚!ok,至此,汇聚设置已经完成!那么完成汇聚之后,还需要做一件非常重要的事情!那就是修改网卡参数,如果不修改网卡参数,那可能导致汇聚效果不理想,具体的设置方法如下图,设置建议:无盘为什么要修改网卡参数?怎么改?声明: 本文由(死性不改)原创编译,转载请保留链接: /technologynews/focus/1943.html二.Inter网卡配置说明提醒以下几点,1、交换机支持端口汇聚,双网卡汇聚才有效果2、本例以2块INTEL网为例,保证型号相同3、交换机必须要保证汇聚的端口为双全工且速率一致,比如1000M,FULL(全双工)4、如果没有以下图1的分组选项,则要下载INTEL网卡最新驱动程序,100多M的。
效果:服务器双网卡(如果是1G)汇聚后为2G,网络吞吐量为原来的2倍,可实现负载均衡等功能网卡端口汇聚是双向的,如果仅仅是服务器网卡做了汇聚而交换机没有在相应端口设置汇聚的话下行数据无法分流的。
双网卡聚合多路径配置SNMP配置精品文档7页

一、服务器双网卡聚合
1、下载Broadcom Advanced Control Suite软件进行安装,安装过程中不做任何选项设置,按照默认设置完成安装。
2、打开程序界面,可以看到服务器内所安装的网卡信息。
(如下图)
3、右键单击主机名下的Teams,出创建组菜单。
4、出现以下界面,单击Next
5、输入网卡聚合组名称,单击Next
6、选择组聚合类型。
7、添加所要创建聚合的网卡
8、跳过VLAN选择,不做任何设置
9、单击Finish完成网卡聚合
10、返回程序主页面,并关闭程序。
11、打开网络连接给聚合组设置IP地址,即可正常使用。
二、多路径MPIO配置
1、未配置多路径的情况下,在磁盘管理里面可看到多个磁盘信息。
2、在服务器管理器功能选项里,添加多路径I/O组件
4、添加完成后,从管理工具找到MPIO打开。
5、打开程序后,可以看到发现多路径设备名称3PARdataVV
6、点击添加按钮,添加完成后,服务器重启系统。
完成配置。
三、SNMP管理协议配置
1、安装SNMP组件,打开服务器管理,选择添加功能向导。
2、单击安装按钮完成安装。
3、依次打开始>管理工具>组件服务
4、找到SNMP Service服务,双击打开
5、单击安全选项卡,选择接受来自下列主机的SNMP数据包,点添加按钮填入“192.168.60.44”IT运维管理主机地址,点确定退出。
完成SNMP的配置。
Broadcom以太网交换芯片培训

Broadcom以太网交换芯片培训----目录1、交换芯片架构2、 L2转发流程2.1 L2转发原理2.2 L2转发相关的表项2.2.1 port表2.2.2 egress port表2.2.3 L2地址表2.2.3 VLAN表3、 L3转发流程4、 L2组播转发流程5、 L3组播转发流程6、流分类处理流程本文以broadcom56504/56300交换芯片为重点,介绍一下交换芯片的工作原理。
1、交换芯片架构交换芯片由GE/XE接口(MAC/PHY)模块、CPU接口模块、输入输出匹配/修改模块、MMU模块、L2转发模块、L3转发模块、安全模块、流分类模块等模块组成,其结构如图1所示:图1 交换芯片的组成56504包含24个GE端口,4个10G端口,10G端口既可以用于堆叠,也可以用于上联/级联。
56504交换芯片与CPU的接口称为CMIC接口。
交换芯片与CPU通过PCI总线连接。
其他类型交换芯片与CPU的接口可以是:SPI+MII、I2C+MII、系统总线+MII、SMI+MII等。
交换芯片的包处理流程如图2所示:图2 交换芯片的包处理流程简图包由端口进入交换芯片之后,首先进行包头字段匹配,为流分类做准备;然后经过一个安全引擎进行包过滤;符合安全的包进行L2交换或者L3路由,并经过流分类处理器对匹配的包做相关动作(比如丢弃、限速、修改VLAN等);对于可以转发的包根据802.1P或DSCP 放到不同队列的buffer中,调度器根据优先级或者WRR等算法进行队列调度,在端口发出该包之前执行流分类修改动作,最终从相应端口发送出去。
2、L2转发流程2.1 L2转发原理对于交换芯片来说,L2转发是一个最基本的功能。
L2功能主要包括ingress过滤、MAC学习和老化、根据MAC+VLAN转发、广播与洪泛、生成树控制等基本功能。
L2转发的具体流程如图3所示:从端口进入交换芯片的包首先检查TAG,对于tagged包,判断是否是802.1p的包,(802.1p的包vid为0),对于untagged的包和802.1p的包,根据系统配置加上tag(这些配置包括:基于MAC的vlan、基于子网的vlan、基于协议的vlan和基于端口的vlan)。
双网卡汇聚详细图文教程(精)

双网卡汇聚详细图文教程双网卡汇聚详细图文教程首先先看下我汇聚好的设备管理器图集成的两块网卡都是INTEL 82574L的安装最新的网卡驱动会自动把INTEL分组的功能集成进去因为服务器正在带机运行所以不能为大家做各个步骤的详细图1、安装INTEL的网卡驱动(我安装的是14.4)2、驱动完毕后在设备管理器里右键点INTEL的网卡,选属性3、属性里选分组4、选与其他适配器分区,选新组5、组名随便添,例如:易游无盘分组,下一步6、钩选你要搭建负载的网卡,下一步7、选择组模式,模式选适应性负载平衡,如果你的交换机支持链路聚合,选静态链路聚合也可以(我的交换机支持所以我选择的是静态交换机型号H3C S5024P)8、设置你的组,选择主、从卡有些朋友汇聚好后问为什么汇聚好的是1G而不是2G 别急交换机那里还需要设置的不过首先你的交换机要支持聚合功能下面来看看交换机注:新建端口汇聚时,汇聚端口类型应设为一致,而且端口的工作速率不能设为自协商,且不同速率的端口不能配置为同一个汇聚组,聚合组中的所有端口必须为全双工(FULL)。
开始我就犯了这个错误没有调整结果百试不成功我的服务器在交换机上接口为6 and 23在端口设置里设置如图两个端口都设置好后转到端口汇聚功能页勾选你刚才设置的两个端口到汇聚组1 如图H3C有4种汇聚算法:1:SA(源MAC地址)2:DA(目的MAC地址)3:SA+DA4:SA+DA+IP每中汇聚方法适应不同类型网络,需要根据实际情况做出选择。
否则将会导致严重的网络问题。
端口名:对应端口的名称普通组:设置该端口为非汇聚组汇聚组:设置该端口为汇聚组我这里使用的是第三种算法SA+DA 也就是源MAC地址+目的MAC地址这样我们就完成了交换机的汇聚功能配置在选择组类型时候会出现很多类型下面给大家列出各种类型的说明高级网络服务(ANS) 组类型适配器容错适应性负载平衡静态链接聚合IEEE 802.3ad 动态链接聚合交换器容错注意:每一类ANS 组需要至少一个英特尔? 服务器适配器或英特尔集成连接。
Doulecom快速安装手册

快速安装手册目录一:说明 (2)二:包装目录 (2)三:产品介绍 (2)四:外部接口说明 (3)五:硬件安装 (4)六:基本设置 (7)七:AP覆盖设置 (13)八:点对点桥接 (16)九:点对多点桥接 (20)十:单模、双模中继 (23)十一:Ns1协议 (27)十二:Ns2协议 (30)十三:用户接入认证 (36)一:说明感谢您选用多倍通(Doublecom)无线网络产品。
本用户手册详细讲述了如何安装和使用多倍通(Doublecom)无线网络设备,以及如何对此设备进行管理和配置。
二:包装目录在您安装之前,请根据您的产品供电方式确认产品包装内包括以下各项内容:产品装箱清单:◆多倍通(Doublecom)无线设备一台◆POE 模块及电源适配器一套◆电源线一根◆网线一根◆安装配件一套◆合格证/保修卡一张◆光盘一张如果上述项目中的任一项缺少或损坏,请与本地销售商取得联系。
三:产品介绍Doublecom 系列高性能无线网络AP/Bridge专为企业和公共接入设计,内置Atheros芯片组,可提供高性能的网络接入,高稳定性和较大的覆盖范围。
支持高达108Mbps的传输速率。
工作于多种不同的模式,适应于多种无线应用,包括长距离网络部署。
AP采用可扩展的分离式天线设计,适用于广泛的无线应用,同时允许你根据信号广播的强度,方便调节天线位置,从而提高无线覆盖和信号强度。
POE设计允许将AP部署到电源不容易达到的地方。
为保护你的网络安全和秘密,AP使用多种方式来提高无线安全性能。
Bridge采用多样化、多协议支持模式提高传输链路整体性能。
同样整合了独特的高级特性,使AP 更适合进行远距离传输;当网络布局改变时,生成树协议(STP)可提供额外的冗余备份和自动生成能力。
同时还实现一个设备多种模式传输方式,大大的延伸了传输距离和中继点数据吞吐量。
此外Doublecom 还采用了专有协议(Nstreme)和双模块全双工传输模式。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

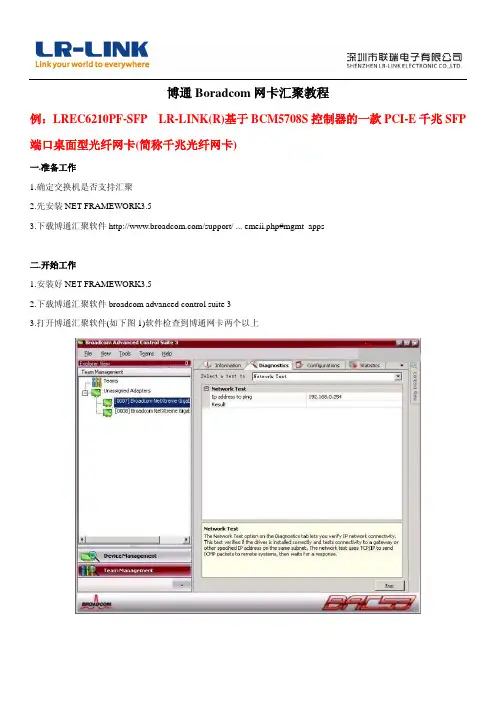

博通Boradcom网卡汇聚教程
例:LREC6210PF-SFP LR-LINK(R)基于BCM5708S控制器的一款PCI-E千兆SFP 端口桌面型光纤网卡(简称千兆光纤网卡)
一.准备工作
1.确定交换机是否支持汇聚
2.先安装NET FRAMEWORK
3.5
3.下载博通汇聚软件/support/ ... emeii.php#mgmt_apps
二.开始工作
1.安装好NET FRAMEWORK3.5
2.下载博通汇聚软件broadcom advanced control suite 3
3.打开博通汇聚软件(如下图1)软件检查到博通网卡两个以上
4.打开Teams→Create a Team(如下图)
5.选择802.3ad Link Aggregatio using Link Aggregatio Control Protocol (LACP)选择Next
遇到汇聚了显示是1G的,这里选择第三个FEC/GEC就可以显示2G的了。
6.选择要汇聚的网卡然后Add(注意两个网卡都选择)选择Next
7.选择好要汇聚的网卡然后Next
8.Do not configure a standby member 选择Next
9.No选择Next
10.Skip manage VLAN 选择Next
mit changes to system and Exit the wizard选择Finish完成
12.选择是即可完成
13.进入交换机,找到VLAN设置选项,设置一下,就大功告成了。
