为了实现音乐喷泉的智能化控制，提高喷泉的表演效果，本文将介绍一种基于单片机的音乐喷泉控制系统设计。
本控制系统主要由音频处理模块、水泵控制模块、灯光控制模块、单片机主控模块等组成。
其中，音频处理模块负责采集音频信号并对信号进行解析；水泵控制模块根据解析结果控制水泵的工作状态；灯光控制模块根据音乐节奏和水泵的工作状态控制灯光的变化；单片机主控模块负责整个系统的协调和控制。
音频处理模块主要负责采集音频信号并对信号进行解析。
本设计中，我们采用了一块音频解码芯片，将输入的音频信号转换为单片机能够处理的数字信号。
同时，我们还设计了一个音频放大器，将解码后的信号进行放大，以便能够驱动水泵和水泵控制模块。
水泵控制模块根据解析结果控制水泵的工作状态。
本设计中，我们采用了三台水泵，分别控制水流的流量、压力和方向。
为了实现水泵的智能化控制，我们设计了一个水泵控制器，将水泵的工作状态通过传感器反馈给单片机主控模块，以便能够实时监控水泵的工作状态并根据需要调整水泵的工作状态。
灯光控制模块根据音乐节奏和水泵的工作状态控制灯光的变化。
本设计中，我们采用了一套 LED灯光系统，可以根据不同的音乐节奏和喷泉水流的变化调整灯光的颜色和闪烁频率。
同时，我们还设计了一个光感传感器，将环境光线信息反馈给单片机主控模块，以便能够根据环境光线的变化调整灯光的亮度。
单片机主控模块负责整个系统的协调和控制。
本设计中，我们选用了一款具有较高处理能力和丰富外设的单片机作为主控制器。
基于AT89C51单片机的音乐喷泉控制系统设计

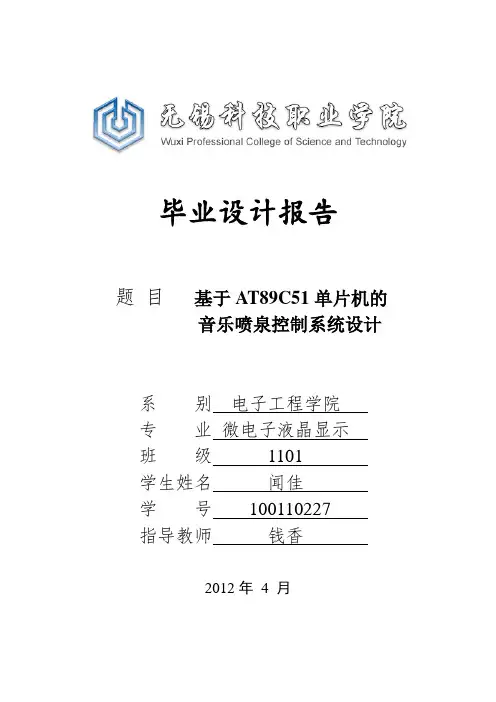

毕业设计报告题目基于AT89C51单片机的音乐喷泉控制系统设计系别电子工程学院专业微电子液晶显示班级1101学生姓名闻佳学号100110227指导教师钱香2012年4 月基于AT89C51单片机的音乐喷泉控制系统设计摘要：随着人们生活水平的提高和建立绿色城市的向往，音乐喷泉以其独特的魅力和特殊的功能，愈来愈成为休闲娱乐产业中的一项重要产品,音乐喷泉的兴建也越来越多。
根据目前音乐喷泉的发展现状，介绍了一个以AT89C51单片机为核心的小型音乐喷泉控制系统。
给出了一个简洁的单片机控制电路，分析了输出地址，描述了不同类型的输出电路和输入电路；介绍了从特定构造的喷池中获得决定喷池动作的喷池数据的原理；给出了主程序框图和看门狗子程序。
采用程序控制来控制花型。
音频信号还影响灯光色彩和灯光光线明暗的变化。
从而使灯光色彩、灯光的闪烁和喷泉水姿随音乐节奏而变化。
关键词：音乐喷泉；单片机；单片机控制；喷池数据Control system of mini type music Fountain based onAT89C51 SCMABSTRACT：With the improvement of people's living standard and yearn for building green city, music fountain is more and more popular for its unique charm and special function large numbers of music fountain is increasingly built.According to the present situation of music fountain now, control system of mini type music Fountain based on AT89C51 SCM was introduced．A succinct SCM control circuit was pre—to obtain data from a specific fountain pool .Was elaborated，which will affect actions of the p001．Finally, the structure drawing of main program and the watchdog program were put forward. The flower shapes are controlled by program controlling or man-made keystroke controlling electromagnetic valves. The color、the light and shade of ray are changed by musical signals. So that the color、the light and shade of ray、the spr ing form is changed with music’s rhythm when music is played．Key Words: music fountain；SCM；SCM control；watchdog program目录第1章绪论 (5)1.1课题背景 (5)1.2 音乐喷泉的发展和现状 (5)第2章音乐喷泉控制系统硬件设计 (7)2.1 控制系统硬件总体设计方案 (7)2.2音乐信号的采集 (7)2.2.1 音频放大电路的设计 (7)2.2.2 采样定理 (9)2.3 单片机电路 (10)2.3.1 单片机的概述 (11)2.3.2 时钟电路的设计 (12)2.4 AD转换电路 (12)2.4.1 ADC0809与单片机89C51的连接 (13)2.4.2输入电路 (14)2.5潜水泵调速硬件方案设计 (14)2.6灯光硬件方案设计 (15)2.7解决系统时间滞后硬件电路设计 (16)第3章喷泉控制系统软件设计 (18)3.1喷池数据 (18)3.2主程序框图 (19)3.3 控制潜水泵软件设计模块 (19)3.3.1 潜水泵开关调速的原理 (20)3.3.2潜水泵开关调速的软件设计 (21)3.4控制电磁阀软件设计模块 (22)3.5 歌曲存储模块 (23)3.5.1音频脉冲的产生 (23)3.5.2音乐程序 (24)3.6灯光控制模块 (27)3.7看门狗子程序 (28)3.8实验仿真 (28)结论 (31)致谢 (32)参考文献 (33)附录 (34)附录1 (34)附录2 (35)第1章绪论1.1课题背景随着人们生活水平的提高，人们对环境的要求越来越高,城市环境建设日益为人们所重视。
一种基于51单片机的音乐喷泉系统的设计

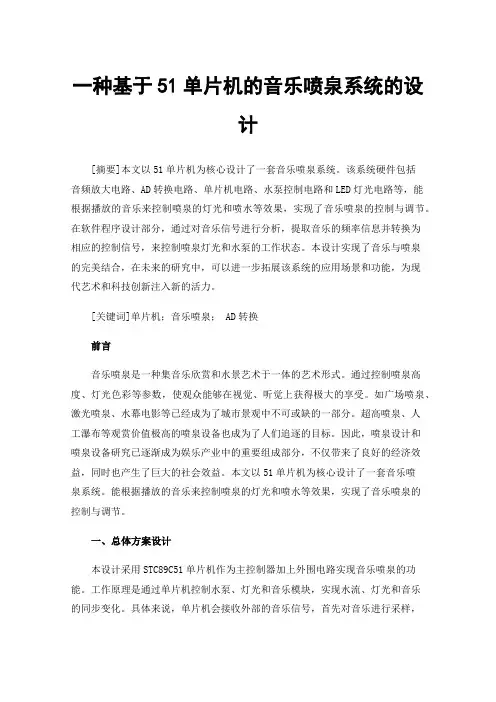

一种基于51单片机的音乐喷泉系统的设计[摘要]本文以51单片机为核心设计了一套音乐喷泉系统。
该系统硬件包括音频放大电路、AD转换电路、单片机电路、水泵控制电路和LED灯光电路等，能根据播放的音乐来控制喷泉的灯光和喷水等效果，实现了音乐喷泉的控制与调节。
在软件程序设计部分，通过对音乐信号进行分析，提取音乐的频率信息并转换为相应的控制信号，来控制喷泉灯光和水泵的工作状态。
本设计实现了音乐与喷泉的完美结合，在未来的研究中，可以进一步拓展该系统的应用场景和功能，为现代艺术和科技创新注入新的活力。
[关键词]单片机；音乐喷泉； AD转换前言音乐喷泉是一种集音乐欣赏和水景艺术于一体的艺术形式。
通过控制喷泉高度、灯光色彩等参数，使观众能够在视觉、听觉上获得极大的享受。
如广场喷泉、激光喷泉、水幕电影等已经成为了城市景观中不可或缺的一部分。
超高喷泉、人工瀑布等观赏价值极高的喷泉设备也成为了人们追逐的目标。
因此，喷泉设计和喷泉设备研究已逐渐成为娱乐产业中的重要组成部分，不仅带来了良好的经济效益，同时也产生了巨大的社会效益。
本文以51单片机为核心设计了一套音乐喷泉系统。
能根据播放的音乐来控制喷泉的灯光和喷水等效果，实现了音乐喷泉的控制与调节。
一、总体方案设计本设计采用STC89C51单片机作为主控制器加上外围电路实现音乐喷泉的功能。
工作原理是通过单片机控制水泵、灯光和音乐模块，实现水流、灯光和音乐的同步变化。
具体来说，单片机会接收外部的音乐信号，首先对音乐进行采样，然后使用ADC0832芯片将音频信号转换成数字信号，并通过读取ad值来控制水泵的水位，led灯根据数字信号的大小来模拟各种不同的灯光效果二、主要元器件选择2.1 STC89C51单片机STC89C51单片机是一款基于8051架构的单片机，由宏晶公司生产。
该单片机采用了高性能CMOS工艺，集成了大量的模拟/数字接口、时钟模块、存储器和外设，具有低功耗、高集成度和易于开发等特点。
基于单片机的音乐喷泉系统设计
答辩日期 2017 高和建立绿色城市的向往，音乐喷泉以其独特的魅力和特殊的 功能，愈来愈成为休闲娱乐产业中的一项重要产品,音乐喷泉的兴建也越来越多。根据目前 音乐喷泉的发展现状，本文将介绍一个以单片机为控制核心的小型音乐喷泉控制系统。
本文设计的音乐喷泉控制系统是以 STC89C52 单片机为控制核心的。音乐信号通过功 放芯片 LM386 进行放大，然后再由 ADC0832 芯片对音频信号进行模数转换，ADC0832 芯片再把转换后数字信号传送给单片机，单片机根据接受到数字信号的强弱来对应地控制 彩灯和喷泉的变化，从而实现了彩灯、喷泉水姿与音乐节奏的同步变化。经过硬件和软件 的调试，最终实现了音乐喷泉的功能。 关键词：音乐喷泉；单片机 STC89C52；发光二极管；模数转换
I
ABSTRACT
With the improvement of people's living standard and yearn for building green city, music fountain is more and more popular for its unique charm and special function large numbers of music fountain is increasingly built.According to the present situation of music fountain now, control system of mini type music Fountain based on STC89C52 SCM was introduced．
II
目录
1 绪论 ....................................................................................................................... 1 1.1 音乐喷泉的发展现况 ........................................................................................ 1 1.2 本课题研究的意义 ............................................................................................ 1 1.3 本文主要内容 ..................................................................................................... 2 2 音乐喷泉系统的设计方案 ................................................................................... 3 2.1 研究内容及设计目标......................................................................................... 3 2.2 系统方案的选择................................................................................................. 3 2.3 单片机的选型 ..................................................................................................... 4 2.4 模数转换芯片的选型......................................................................................... 5 2.5 微型潜水泵的选型 ............................................................................................ 5 3 音乐喷泉系统的硬件电路设计 ........................................................................... 7 3.1 Altium Designer 软件的介绍 ............................................................................. 7 3.2 单片机电路 ........................................................................................................ 8 3.2.1 STC89C52 的概述........................................................................................... 8 3.2.2 单片机最小系统电路 ..................................................................................... 9 3.3 音乐信号的采集 .............................................................................................. 10 3.3.1 LM386 芯片的概述....................................................................................... 10 3.3.2 采样定理的应用 ........................................................................................... 12 3.4 AD 转换电路的设计 ........................................................................................ 13 3.4.1 ADC0832 芯片的概述................................................................................... 13
基于AT89C51的自动喷水系统毕业设计
[ 摘要 ] 本次设计的自动喷水系统包括土壤温湿度的采集与显示，计数器的设置与显示，独立按键以及喷水报警等四大部分。
土壤温湿度的采集和显示以AM2301 作为温湿传感器来采集温湿度，将采集到的土壤温湿度值送入AT89S52单片机，再由其传输到LED数码管进行显示。
自动喷水系统设计为智能和手动两个部分：智能喷水部分是通过独立按键来设定比较值并输入到单片机与传感器送入单片机的土壤湿度值相比较，比如：当湿度低于下限值时，单片机将会输出一个信号控制喷水，同时，当温度高于上限值时，单片机也会输出一个信号控制喷水; 手动部分也是由独立按键来设定喷水时间。
[ 关键词 ] AT89S52 温湿度的采集与显示定时器LED AM2301引言21 世纪水资源正在变成一种宝贵的稀缺资源，水资源问题已不仅仅是资源问题，更成为关系到国家经济、社会可持续发展和长治久安的重大战略问题。
基于此种情况采用节水、节能的智能灌溉方法已成为全世界灌溉技术发展的趋势，推广使用智能化节水灌溉也已成为世界各国为缓解水资源危机和实现农业现代化的必然选择。
矚慫润厲钐瘗睞枥庑赖。
于是，为了解决以上问题，我设计并初步实现了一套简单的智能化自动喷水系统。
该系统可对土壤的温湿度进行监控，并对其进行适时适量的胶水。
其核心是单片机控制模块，温湿度采集及显示模块。
用户可以通过数码管显示浏览采集到实时的温湿度信息。
聞創沟燴鐺險爱氇谴净。
自动喷水系统的初步设计所谓的自动喷水系统即利用温湿度传感器采集或监测土壤信息、田间信息和作物生长信息等。
并将监测数据传到CPU，经过CPU相应程序的分析决策，对终端发出相应的指令，从而实现自动喷水的功能。
残骛楼諍锩瀨濟溆塹籟。
起初，将系统划分为四个部分：温湿度传感器模块；显示模块；控制模块；单片机处理模块。
控制模块有独立按键组成，设为4 个按键，第一个为电源按键，其次为模式切换按键，然后分别为+，- 功能键。
显示模块选用6 个动态数码管。
基于51单片机的音乐喷泉系统设计
各色的水形及灯光相互映衬为喷泉增加不少美感 。 ２ ． ３ 水 泵 控 制 系统
２ 硬 件 设 计
喷泉 的总体系统设计结构为单 片机控 制系统作为音乐喷泉 的主 控 系统 ，其组 成为音乐控制系统 ，灯 光控制 系统 ，水泵系统及变频器 调 节系统 。 ２ ． １ 单 片 机 控 制 系统 单 片机可 以通过控制变频器来控制水 泵 ，分别通过光 电隔离与延
１ ７ ７
柬工案 投术
电 子 技 术

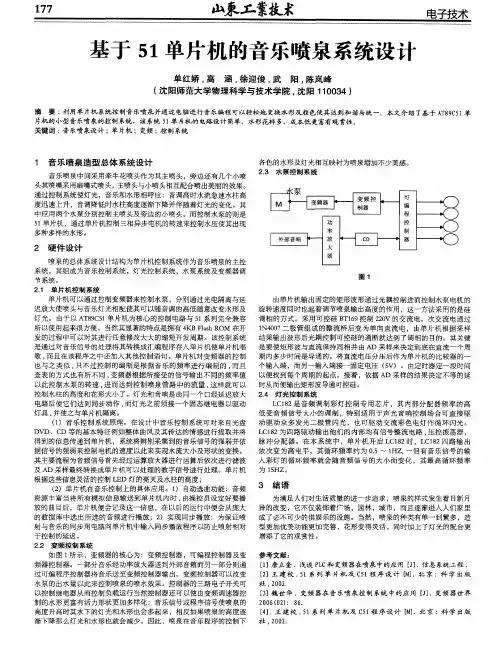

基于 ５ １单片机 的音乐喷泉 系统设 计

单红娇 ， 高 涵， 徐迎俊 ， 武 阳， 陈岚峰
（ 沈阳师范大学物理科学与技术学 院 ， 沈阳 １ １ ０ ０ ３ ４）
摘 要 ： 利用单片机 系统控制音 乐喷泉 并通 过电脑进行音 乐编程可 以轻松地 变换 水形及颜 色 使 其达到和谐与统一 。本文介 绍 了 基于 Ａ Ｔ ８ ９ Ｃ ５ １ 单 片机 的小型音 乐喷泉的控 制系统，该系统 ５ １ 单 片机 的电路设 计简单 ，水形花样 多，成本低更富有观 赏性。
关键 词 ： 音乐喷泉设计 ； 单 片机 ； 变频 ； 控 制系统
１ 音乐喷泉造型总体 系统设计
音 乐喷泉中间采用牵牛花 喷头作为其主喷头 ，旁边还有 几个小喷 头其 喷嘴采用扁 嘴式 喷头， 主喷头与小喷头相互配合பைடு நூலகம்出美丽的效果。 通过控 制系统使灯光 ，音乐和水形 相呼应 ：音调高时水流 急速 水柱 高 度迅速 上升 ，音调降低时水柱高度 逐渐 下降并伴随着灯 光的变化。其 中应用 两个水泵分别控制主 喷头及 旁边 的小喷头 。而控制水泵 的则是 ５ １ 单片机 ，通过单片机控制三相异步 电机 的转速来控制水压使 其出现 多种多样 的水形 。
