LU20超声波体积传感器操作手册
超声波(一体外贴式)油位传感器用户手册
超声波操作规程
超声波探伤规程超声波探伤一、钢板(一)调试机器1、普板(1)20mm以下选用CBI试块，直探头，备耦合剂。
开机。
选参数：按<通道设置>键两次，出现参数设置菜单，将各参数修正，其中声速选距离，声速5900.测声速零点：按<调零/测试>键，选择测零点，将探头放在CBI试块上与被测工件等厚区。
定灵敏度，使B1波高50%，补偿10dB.(2)20mm以上选CB 试块开机初始化参数测声速零点定灵敏度，使5波高50%。
2、不锈钢只有灵敏度与普板不同，无试块。
在钢板完好区使B1波高80%即可。
（二）现场操作1、清理表面，无杂物、氧化皮、铁锈。
2、将耦合剂施进工件表面。
3、探头与工件在接触良好中探伤，探头沿垂直于钢板压延方向向距大于100mm 的平行线扫描。
4、定缺陷。
（1）缺陷的判定，发现下列三种情况之一即作为缺陷。
a缺陷第一次反射波（F1）波高大于或等于满刻度的50%，即大于等于50%。
b当底面第一次反射波（B1）波高未达到满刻度，此时缺陷第一次反射波（F1）波高于底面第一次反射波（B1）波高之比大于或等于50%，即B1<100%,而F1/B1≥50%.C底面第一次反射波（B1）波低于满刻度的50%，即B1＜50%.(2)缺陷的边界范围或指示长度的测定a检出缺陷后，应在它的周围继续进行检测，以确定缺陷的范围。
b移动探头使缺陷第一次反射波波高于可限制基准灵敏度，条件可萤光屏满刻度的25%或使缺陷第一次反射波（F1）与底面第一次反射波高之比为50%。
此时，探头中心的移动距离即为缺陷的指示长度，探头中心点即为缺陷的边界点。
5、缺陷的评定。
（1）单个缺陷按其最大的长度为该产品的指示长度。
若单个缺陷的指示长度小于40mm时可不做记录。
Ⅰ级合格单个缺陷长度小于80mm，Ⅱ级单个缺陷小于100mm。
（2）单个缺陷指示面积，Ⅰ级小于25平方米，Ⅱ级小于50平方米。
（3）多个缺陷其间距小于100mm或间距小于相邻较小缺陷的指示长度以各缺陷面积之和作为单个缺陷指示面积。
超声波物位计使用说明书
超声波传感器一、产品简介利用声波介质对被检测物进行非接触式和无磨损的检测。
超声波传感器对无论是透明性的物体还是有颜色的物体，金属物体或者非金属物体、以及固体、液体或是粉状物质，均能检测。
周围环境条件如有烟环境、灰尘环境或是下雨条件下几乎都不会影响超声波传感器的检测性能。
二、超声波测距原理发射超声换能器发射出的超声脉冲，通过传播媒质传播到被测介质，经反射后再通过传声媒质返回到接收换能器，测出超声脉冲从发射到接收在传声媒质中传播的时间。
再根据传声媒质中的声速，就可以算得从换能器到介质面的距离。
从而确定液位。
因此我们可以计算出探头到反射面的距离D ＝ C*t/2(除以2是因为声波从发射到接收实际是一个来回，D是距离，C是声速，t是时间）。
三、产品特点高分辨率响应时间短数码管显示测量距离通过RS 232/485 完成参数设置丰富的输出方式：开关量、模拟量、RS232/485四、主要技术指标你五、安装指南5.1 安装注意事项(1)超声波传感器安装时发射面应垂直于被测物体； (2)电源线和输出信号线不要接反。
5.2安装尺寸⑴ 超声波传感器外形图：HFTCGQ_SMG 型：(2)超声波传感器尺寸图 HFTCGQ_SMG 型：功 能 一体型量 程 0.05~0.5m 0.1~1m 0.2~3m 0.2~4m 0.3~5m 0.3~6m探头频率200K 100K 65K 65K 50K 50K安装尺寸HFTCGQ_SMG 型 M60*1.5M18*1.5M27*1.5 M40*1.5 M40*1.5 M40*1.5M40*1.5分辨率 3mm 或0.1%（取大者） 响应时间 < 200ms显 示 LED , 数码管 发射角度 20°模拟输出 4～20mA/500Ω负载、0~5V开关量输出 继电器DC 30V/ 5A 、PNP/NPN （5V ）（可选） RS232/485 MODBUS 协议或者厂家自定义协议（可选） 供 电 标配24V （±15%） 环境温度 -20～+60℃， 防护等级IP65 可选IP67超声波传感器5.3 实物安装HFTCGQ_SMG型：①在被测物体上方装一个法兰②法兰上放一片内径相同的垫片③把测距传感器对准法兰孔④将测距传感器放入法兰孔⑤从法兰底部看到的情况⑥法兰下放一片内径相同的垫片你⑦拧上螺母固定好测距传感器⑧给测距传感器接上电缆线HFTCGQ_ZL型：（停产）①在被测物体上方装一个法兰②把测距传感器对准并放入法兰孔③拧上螺母固定好测距传感器④给测距传感器接上探头线超声波传感器⑤给测距传感器接上电缆线5.4 接线方式电源：红线： 24VDC+ 黑线： 24VDC–1、4~20mA：蓝线： mA + 黄线： mA–2、0~5V：蓝线： V + 黄线： V–3、485/232通讯：黄线：T/R+ 蓝线： T/R–4、继电器信号：蓝线黄线你5、NPN信号：蓝线：NPN+ 黄线：NPN -6、PNP信号：蓝线：PNP+ 黄线：PNP-备注：1、输出信号选择（1~6）其中一种；2、要将黑线可靠接地；3、当测距传感器为mA模块时，也可将黄线（mA-）接地；六、信号说明HFTCGQ_SMG型：初始上电时，电源指示灯“绿灯”常亮。
应用手册 – 超声波和电容式传感器说明书
应用手册工程和农用机械超声波和 电感式传感器超声波和接近传感器产品目录Cod. CAT3E001269501应用手册 – 超声波和电容式传感器 - 中文版 – 2013年01月意 大 利 传 感 器 技 术2/3应用手册超声波和电感式圆柱形和立方形产品系列超声波传感器：M18带示教按钮、 M18短外壳、M30电感式传感器：微型、标准型、DECOUT ®、IP68、立方形超声波和电感式圆柱形和立方形产品特点特殊逻辑输出：NPN+PNP / NO-NC 可选 （电感式传感器）特殊工作电压 10...50直流电压 配备电池电源供电（电感式传感器） 耐低温特殊电缆（可耐-40°C ） 多种产品外壳满足用户需要模拟量输出：0-10 V 和4-20 mA （超声波传感器）工作电压 12...30直流电压 配备电池供电（M30超声波传感器）产品认证防护等级IP67, IP684/5应用手册超声波和电感式圆柱形和立方形摊铺机内沥青料位及路面沥青摊铺厚度检测必须使用可以在室外作业，并能从事独立于沥青颜色和粗细粒度的检测的传感器。
应用方案超声波传感器可用于检测沥青料位和厚度。
传感器具备IP67防护等级，完全被树脂填充，可在室外或颠簸状态下作业。
车速/ 运行时间车速/运行时间检测应用方案 驱动车轮上设置电感式传感器可检测齿轮系统的状态。
6/7应用手册超声波和电感式圆柱形和立方形打捆机运行状态检测检测设备是否运行正确十分必要。
应用方案电感式传感器用于检测车轮的速度和距离，以及皮带和滚筒封闭旋转时打捆机是否开启。
吊臂稳定装置中吊臂极限位置和延伸度检测控制机械臂的机械移动并保证安全操作以避免发生事故是十分必要的。
.应用方案电感式传感器通常采用近距离安装，用于检测液压臂的极限位置。
超声波传感器用于检测吊臂稳定装置的延伸状况，并根据负载调整其位置。
8/9应用手册超声波和电感式圆柱形和立方形自卸车倾卸装置位置检测需使用可在室外作业的传感器甚至可在多尘、油污或潮湿环境下作业的传感器。
超声波体积传感器

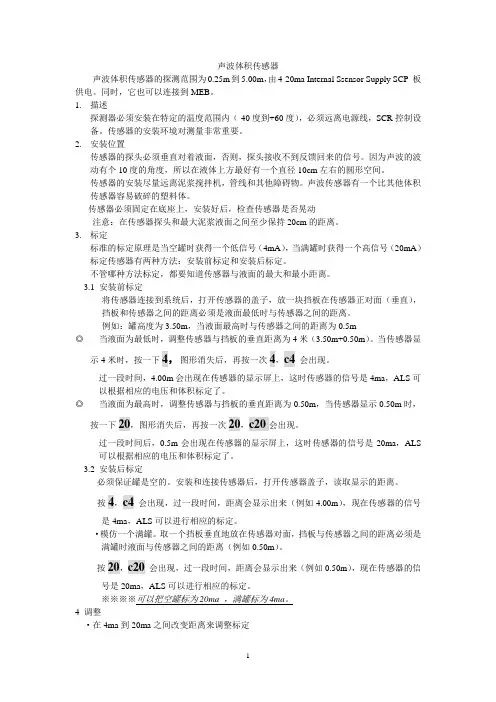

声波体积传感器声波体积传感器的探测范围为0.25m到5.00m，由4-20ma Internal Ssensor Supply SCP 板供电。
同时，它也可以连接到MEB。
1.描述探测器必须安装在特定的温度范围内（-40度到+60度），必须远离电源线，SCR控制设备。
传感器的安装环境对测量非常重要。
2.安装位置传感器的探头必须垂直对着液面，否则，探头接收不到反馈回来的信号。
因为声波的波动有个10度的角度，所以在液体上方最好有一个直径10cm左右的圆形空间。
传感器的安装尽量远离泥浆搅拌机，管线和其他障碍物。
声波传感器有一个比其他体积传感器容易破碎的塑料体。
传感器必须固定在底座上，安装好后，检查传感器是否晃动注意：在传感器探头和最大泥浆液面之间至少保持20cm的距离。
3.标定标准的标定原理是当空罐时获得一个低信号（4mA），当满罐时获得一个高信号（20mA）标定传感器有两种方法：安装前标定和安装后标定。
不管哪种方法标定，都要知道传感器与液面的最大和最小距离。
3.1 安装前标定将传感器连接到系统后，打开传感器的盖子，放一块挡板在传感器正对面（垂直），挡板和传感器之间的距离必须是液面最低时与传感器之间的距离。
例如：罐高度为3.50m，当液面最高时与传感器之间的距离为0.5m◎当液面为最低时，调整传感器与挡板的垂直距离为4米（3.50m+0.50m）。
当传感器显示4米时，按一下4，图形消失后，再按一次4，c4会出现。
过一段时间，4.00m会出现在传感器的显示屏上，这时传感器的信号是4ma，ALS可以根据相应的电压和体积标定了。
◎当液面为最高时，调整传感器与挡板的垂直距离为0.50m，当传感器显示0.50m时，按一下20，图形消失后，再按一次20，c20会出现。
过一段时间后，0.5m会出现在传感器的显示屏上，这时传感器的信号是20ma，ALS 可以根据相应的电压和体积标定了。
3.2 安装后标定必须保证罐是空的。
超声波操作手册
NDT技术公司NDT SONOTRON TM660钢板测试器操作手册目录介绍技术规格一般说明SONOTRON TM660超声波测试自动控制系统软件系统控制及说明系统服务介绍NDT技术公司是一家专门从事开发和设计超声波及涡流动力测试器的工程技术公司，所生产的设备用于新产品——钢轨、轮、钢板、管及其他产品的测试，能直接与客户生产线匹配。
SONSTRON TM用于扫描和探测不同钢材的暗伤。
电子仪器由NDT公司采用内置传感元件的仪器进行制造并已作过检测。
设备具有自动化及数据收集系统的现代技术，即我们的系统编程器能按客户应用写入定制程序。
我方联系方式：总部：中国办事处及服务部：NDT 技术公司全球Omex公司20 275 Clark Graham 16F., 北奥广场Baie d’Urfe-蒙特利尔, 魁北克市北京朝阳区汇新东街H9X 3T5,加拿大甲2号, 100029电话；1-514-457-7650 电话；（86）10 8439858传真；1-514-457-7652 传真；（86）10 84649855E-mail;tomz@ E-mail;info@Sonotren Tm660的技术规格测试材料：碳钢钢板、高质量钢板条件：热轧、切割或非切割钢板厚： 6--- 60mm（100mm）钢板的最高速度： 2米/秒钢板长：最小6米最长18米钢板宽度：最小：1150mm 最大：3,350mm钢板的温度：最低；—150C 最高：1500C缺陷尺寸：≥3mm直径控制室距离：约50meters（米）钢板终端条件：毛口高度，〈=5mm钢板弯度：〈=10mm/1000mm水的标准：纯度：洁净的轧钢水粒含量：最高50毫克/升粒尺寸：〈=100microns〉其他参数；延长测试范围： 6-120毫米厚超声波仪器：计算机数据（连续）未测试长度：前：150mm、终端；10mm减速；前：10mm 终端：10mm未测试边缘（两边）：〈=50mm测试能力： 24小时/天公用工程要求：电源： 380/220VAC+/-10%，50HZ +/-3%、 3相、100千瓦水源；正常运转 25liters/min一般说明SONOTRO TM66钢板测试器是NDT 技术公司运用超声波技术生产的一种非损伤性检测重型钢板的检测系统。
超声波探伤仪操作步骤
步骤一：校准（显示区只显示A扫图像）（1）声速校准(可同时计算出楔块延时和前沿距离)1 、直探头（以厚度校准为例）①范围：根据工件的厚度确定。
将一起检测范围调节到大于工件厚度的2倍。
②声速：5950m/s。
③探头角度：0度。
④增益：调节选择适当的增益。
⑤输入参考点1和参考点2的值。
（如下图，参考点1的值为100，参考点2的值为200）⑥移动闸门A，套住第一次底波，按压校准键，则回波1已校准。
⑦移动闸门A，套住第二次底波，按压校准键，则回波2已校准。
（计算公式：v=(s2−s1)t）同时可计算出楔块延时：t delay=s2v −2(s2−s1)v2、斜探头（以半径校准为例）①范围：根据工件的厚度确定。
如上图，将扫描范围调节到大于100mm。
②声速：5950m/s。
（是否按横波和纵波）③探头角度：先输入角度参考值，稍后在校正，角度在这里没有影响。
④增益：调节选择适当的增益。
⑤移动探头，找到R100圆弧面的最高反射波，输入参考点1和参考点2的值。
（如上图，参考点1的值为50，参考点2的值为100）。
平移探头到试块带R50圆弧面的一侧，使得R50圆弧面的反射波具有一定高度。
移动闸门A，选中R50圆弧面回波，按压校准键，则回波1已校准。
移动闸门A，选中R100圆弧面回波，按压校准键，则回波2已校准。
（计算公式：v=(s2−s1)t）同时可计算出楔块延时：t delay=s2v −2(s2−s1)v找到R100圆弧面的最高反射波，则前沿距离x=100-L。
（2）斜探头角度（K值）校准现在范围已调整好，声速及楔块延时已校准。
①进入K值校准菜单②输入孔深：（如下图，30mm）③输入孔径：（如下图，50mm）④增益：调节选择适当的增益。
⑤移动探头，找到ϕ50mm圆孔最高反射波。
⑥输入试块上入射点与试块上对齐的K值，按校准键确认。
（孔深d、孔径D，角度θ=arccos ds+D2⁄，K=tanθ）（3）编码器校准①将编码器移动到标记点A，记下该数值（手工记录位置），按键参考点1，编码器记录相应数值。
超声波体积传感器
声波体积传感器声波体积传感器的探测范围为0.25m到5.00m，由4-20ma Internal Ssensor Supply SCP 板供电。
同时，它也可以连接到MEB。
1.描述探测器必须安装在特定的温度范围内（-40度到+60度），必须远离电源线，SCR控制设备。
传感器的安装环境对测量非常重要。
2.安装位置传感器的探头必须垂直对着液面，否则，探头接收不到反馈回来的信号。
因为声波的波动有个10度的角度，所以在液体上方最好有一个直径10cm左右的圆形空间。
传感器的安装尽量远离泥浆搅拌机，管线和其他障碍物。
声波传感器有一个比其他体积传感器容易破碎的塑料体。
传感器必须固定在底座上，安装好后，检查传感器是否晃动注意：在传感器探头和最大泥浆液面之间至少保持20cm的距离。
3.标定标准的标定原理是当空罐时获得一个低信号（4mA），当满罐时获得一个高信号（20mA）标定传感器有两种方法：安装前标定和安装后标定。
不管哪种方法标定，都要知道传感器与液面的最大和最小距离。
3.1 安装前标定将传感器连接到系统后，打开传感器的盖子，放一块挡板在传感器正对面（垂直），挡板和传感器之间的距离必须是液面最低时与传感器之间的距离。
例如：罐高度为3.50m，当液面最高时与传感器之间的距离为0.5m◎当液面为最低时，调整传感器与挡板的垂直距离为4米（3.50m+0.50m）。
当传感器显示4米时，按一下4，图形消失后，再按一次4，c4会出现。
过一段时间，4.00m会出现在传感器的显示屏上，这时传感器的信号是4ma，ALS可以根据相应的电压和体积标定了。
◎当液面为最高时，调整传感器与挡板的垂直距离为0.50m，当传感器显示0.50m时，按一下20，图形消失后，再按一次20，c20会出现。
过一段时间后，0.5m会出现在传感器的显示屏上，这时传感器的信号是20ma，ALS 可以根据相应的电压和体积标定了。
3.2 安装后标定必须保证罐是空的。
超声波物位计使用说明书
KFware 调试 HART 手持编程器
-6-
接线方式
两线 四线（两室）
用于 HART 两线制 ①供电以及信号输出 四线（两室） 接线方法：24V DC 供电，4-20mA 输出 接线方法：220V AC 供电，4-20mA 输出 两线（两室） ：24V DC 供电，4-20mA 输出
-7-
● 仪表调试
图示说明 安装位置
1 注：测量的基本面是探头的下边缘，务必保证高 料位不能进入测量盲区。
1、 基准面 2、 容器中央或对称轴 注：在安装 KFL401、2 的时候，仪表和容器壁至 少保持 200MM 的距离。
1、基准面 2、容器中央或对称轴 注： 在安装 KFL403 的时候，仪表和容器壁至少保 持 500MM 的距离。
通过 HART 与上位机相连 通过 I²C 与上位机相连
1 2 3 4 5
RS232/或 USB 接口 KFL40X 用于 COMWAY 变换器的 HART 适配器 250 欧姆电阻 COMWAY 变换器
1 2 3 4
Rs232/或 USB 接口 KFL40X 用于 COMWAY 变换器的 I²C 适配器 COMWAY 变换器
{ }键 { }键
-进入编程状态； -确认编程项； -确认参数修改 { }键 -进入编程状态； -确认编程项； -确认参数修改
西门子SITRANS Probe LU超声波物位计快速启动手册
快速启动手册• 2004.11购买相关产品联系重庆艾利顿自动化 余经理 联系电话：182********SIEMENS SITRANS Probe LU7ML 1234-78910-ABC-D 系列号：GYZ / S1034567 外壳：NEMA/TYPE 4X，6，IP67环境温度：-40 ℃~80℃ 额定电源：24V 标准，30V 最大，4-20 mA西门子妙声力过程仪表有限公司，彼得堡加拿大制造参照图：23650516Class I，Div 1，A，B，C，D 组Class II，Div 1，Groups E，F，GClass III Ui＝30V，Ii＝120mA，Pi＝0.8W Ci＝3.6nF，Li＝0HART警告：可能有静电危险，不可现场摩擦或清扫购买相关产品联系重庆艾利顿自动化 余经理 联系电话：182********SITRANS Probe LU 快速启动手册本手册概述了SITRANS Probe LU 的基本特性和功能。
我们强烈建议您获取手册的详细版本，这样可使您的仪表充分发挥潜能。
完整的手册可从我们的网站上下载：/index.asp?Nr=11157. 纸版手册可从当地的西门子妙声力代表处索取。
有关手册内容的问题可以通过下列联系方式咨询： Siemens Milltronics Process Instruments Inc. 1954 Technology Drive ，邮箱4225Peterborough ，Ontario ，Canada ，K9J7B1 Email: techpubs.smpi@ 版权归西门子妙声力过程仪表有限公司所有 免责声明我们鼓励用户购买有授权的装订手册或者查看西门子妙声力过程仪表有限公司设计和授权的电子版手册。
西门子妙声力过程仪表有限公司对装订手册或电子版部分或全部内容的拷贝一律不负任何责任虽然我们对手册内容是否与仪表描述一致进行了核对，但仍可能存在变动。
14超声波池体积使用及保养操作规程
图4
图5 图6
图8
图9
测量间隔
本传感器在从传感器到实际测量距离间发射出一系列的超声波脉冲
路电流，随着闭路电流的降低，测量间隔增加。
超声波传感器标定操作步骤：
通电后，进入自动运行模式
同时按下20mA20和4mA 4 触摸键
当显示C4表示4mA标定初始化
等待3秒钟显示已存入的值，然后用按20mA20或4mA 4 键，上、下移动选择你所需要的值（浆池高度+传感器端面到泥浆池顶面的距离），即松开键
等待6秒钟后，进入自动运行模式
连续同时按下20mA20和4mA 4 键两次，显示顺序C4-C20为止，松开键
当显示C20，表示20mA标定初始化
等待显示已存入的值，然后按20mA20和4mA 4 键，上、下移动选择所需要的值（
泥浆池顶面的距离），即松开键
重复第5步
．连续同时按下20mA20和4mA 4 键三次，显示顺序：C4→C20→bL
．当显示bL时表示盲区值的初始化标定。
数字式超声波探伤仪使用说明书
TUD5100数字式超声波探伤仪使用说明书2015-05-28 第一版目录序言 (1)1 简介 (2)1.1 安全提示 (2)1.2 功能特点 (2)1.3 技术参数 (3)1.4 仪器主机 (4)1.5 显示界面简介 (5)1.6 按键介绍 (6)1.7 菜单结构 (8)1.8 指示灯 (8)1.9 充电说明 (9)1.9.1 供电方式 (9)1.9.2 充电方式 (9)2 基本操作 (11)2.1 开关机 (11)2.2 探头连接 (11)2.3 旋轮操作 (11)2.4 探头参数设置 (12)2.5 增益调节 (12)2.6 检测范围调节 (12)2.7 声速和零偏校准 (13)2.8 闸门调节 (13)2.9 读数设置 (13)2.10 发射参数调节 (14)2.11 回波介绍 (14)2.12 恢复出厂设置 (14)2.13 冻结 (14)2.14 省电设置和待机设置 (14)2.15 参数界面的操作 (14)3 调校操作及其举例 (16)3.1单晶直探头校准 (16)3.1.1已知材料声速、零点的校准 (16)3.1.2未知材料声速、零点的校准 (17)3.2斜探头校准 (18)3.2.1斜探头材料声速、探头零偏、探头前沿校准 (18)3.2.2斜探头角度/K值的校准 (20)3.3双晶探头校准 (22)4 DAC/A VG曲线 (23)4.1 DAC曲线 (23)4.1.1 DAC曲线制作 (23)4.1.2 DAC曲线偏移 (26)4.1.3 DAC曲线调整 (27)4.1.4 DAC曲线设置 (27)4.1.5 DAC曲线显示 (28)4. 2 A VG曲线 (28)4.2.1单点A VG 曲线制作 (28)4.2.2多点A VG制作 (30)4.2.3 A VG曲线调整 (32)4.2.4 A VG曲线偏移 (33)4.2.5 A VG曲线设置 (33)4.2.6 A VG曲线显示 (33)5 探伤辅助功能应用 (34)5.1 裂纹测深 (34)5.2 视频 (34)5.3 波峰记忆 (36)5.4 回波包络 (36)5.5 孔径 (36)5.6 通讯 (37)5.7 报警 (37)5.8 通道 (37)5.9 波形 (38)5.10 曲面修正 (39)5.11焊缝示意功能 (39)5.12 扫描功能 (40)5.13 AWS功能 (41)5.14 展宽 (41)6 检测精度的影响因素及缺陷评估 (42)6.1 使用超声探伤仪的必要条件 (42)6.2 影响检测精度的因素 (42)6.3 缺陷评估方法 (42)6.3.1 缺陷边界法 (42)6.3.2 回波显示比较法 (42)7 维修与保养 (44)7.1 使用注意事项 (44)7.2 保养与维护 (44)7.3 一般故障及排除 (44)附录 (45)附录1：名词术语 (45)附录2：与超声波探伤有关的国家标准与行业标准 (46)序言感谢您使用我公司的超声波探伤仪产品，您能成为我们的用户，是我们莫大的荣幸。
超声波液位计使用说明书
User's Manual杭州米科传感技术有限公司更多资讯请扫二维码服务电话：400-163-1718杭州米科传感技术有限公司U-MIK-ZPZPM-ZZ CN2第2版超声波液位计使用说明书前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。
●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。
注意●因本产品的性能和功能会不断改进，本手册内容如有更改，恕不另行通知。
●本公司力求本手册的正确、全面。
如有错误、遗漏，请和本公司联系。
●本产品禁止使用在防爆场合。
版本U-MIK-ZPZPM-ZZCN2第二版2021年1月I目录第一章、产品概述 (1)第二章、产品特色 (2)第三章、主要技术参数 (3)第四章、菜单操作及参数设置 (5)第五章、安装方法及使用注意事项 (10)第六章、接线示意图 (16)第七章、常见疑难现象及处理方法 (22)第八章、质保及售后服务 (26)第九章、通讯协议 (27)II第一章产品概述第一章产品概述超声波物(液)位仪是一台博采众长，吸取了国内外多种物（液）位仪优点，解决了高温不能用超声难题。
实现了全数字化，人性化设计理念的通用型物（液）位仪，具有完善的物（液）位测控，数据传输和人机交流功能。
本产品支持隔离4-20mA、HART输出。
本产品具有抗干扰性强、线性好、精度高等特点。
本产品不必接触工业介质就能满足大部分液位、料位测量要求，彻底解决了压力式、电容式、浮子式等传统测量方式带来的缠绕、堵塞、泄露、介质腐蚀、维护不便等缺点。
因此可广泛应用于与料位、液位测控相关的各个领域。
1第二章产品特色第二章产品特色●电压适应范围宽●备份和还原设置功能●可测多种物理量功能●可任意调整模拟量输出●支持自定义串口数据格式●具有输出量程起点、终点任意设置●具有增值/差值测距选择既可测距离也可测物位●具有多级发射脉冲强度，可根据工况设定●OLED中英文菜单（带自发光）2第三章主要技术参数第三章主要技术参数3第三章主要技术参数安装方式螺纹安装/法兰安装温度补偿自动温度补偿，具备温度校准功能测量变量物位/距离发射角度＜10°＜6°仪表材质ABS工程塑料、PP ABS工程塑料电气接口M20X1.5-2安装接口M60X2M30X1.5键盘三位轻触键4第四章菜单操作及参数设置第四章菜单操作及参数设置请认真阅读以下说明，对应所购买产品类型菜单，谨慎操作菜单5第四章菜单操作及参数设置6输出设置开关1通道D值默认1，单位m1通道H值默认2，单位m2通道D值默认1，单位m2通道H值默认2，单位m3通道D值默认1，单位m3通道H值默认2，单位m开关配置不可修改显示设置显示单位m（认）,cm,mm,yard,foot,inch,L,m3,g,kg小数位数3（默认）显示换算不可修改对比度不可修改关显示时15分钟（默认）探头设置介质介质选择不可修改自定义声速探头特性测量周期盲区发射强度接收增益最大增益采样门限采样率滤波无急速快速默认一般稳定第四章菜单操作及参数设置7探头设置参数修正温度不可修改显示线性声速效准杆系统设置用户用户密码“0000”管理员密码“1000”低功耗设置唤醒周期不可修改工作时间低压保护语言中文、English 还原取消、确定选择确定备份取消、确定选择确定第四章菜单操作及参数设置输出设置模拟量输出高端微调可微调虚拟输出不可修改模拟量输出配置不可修改串口串口地址HART设备地址串口读写状态显示设置显示单位m（认）,cm,mm,yard,foot,inch,L,m3,g,kg 保留小数位数3（默认）显示换算不可修改对比度不可修改关显示延时15分钟（默认）探头设置介质介质选择不可修改自定义声速探头特性测量周期盲区发射强度接收增益采样门限滤波无急速快速默认一般稳定参数修正温度修正不可修改显示修正线性修正第四章菜单操作及参数设置探头设置参数修正声速效准杆不可修改系统设置用户设置用户密码修改“0000”管理员密码修改“1000”语言中文、English还原取消、确定选择确定备份取消、确定不建议修改第五章安装方法及使用注意事项第五章安装方法及使用注意事项5.1产品尺寸图1常规款第五章安装方法及使用注意事项图2小盲区款第五章安装方法及使用注意事项5.2探头的安装1.探头同时产生超声脉冲波和检测回波，超声脉冲波以一定的锥形波面从探头的表面传播出去。
超声波物位计菜单 简易设置操作说明
电源
9 10
L N RL1+ RL1RL2+ RL2485A 485B
mA+ mA-
24VDC GND RL1+ RL1RL2+ RL2485A 485B mA+ mA-
图 4.3.2 一体型 24VDC、220VAC 接线端子示意图
24VDC 供电接线端子 电流： 电流＋ 接 mA+; 继电器：RLn+与 RLn-为常开,
(2)本系列分体型和一体型超声波物位仪显示仪表尺寸图
分体型超声波物位仪
4.3 电气接线图
(1)单通道分体型超声波物位仪电气连接图：
一体型超声波物位仪
5
你
◆单通道分体型接线端子示意图
1
234
5678
9 10 11 12 13 14 15 16 17 18
Trans换能器1 GND 地线 Temp- 温度传感器TEMP+ 温度传感器+ mA+ GND RXD/B TXD/A RL1C RL1A RL1B RL2C RL2A RL2B
24V+ 24V-
220VAC 接220V电源 接24V电源 继电器2
继电器1
485通信 电流
接线方法：
换能器：红线：接 Trans_ 换能器; 屏蔽线(黄色)： GND 地线
蓝线： Temp+ 温度传感器+; 黑线： Temp - 温度传感器-
电流： 电流＋ 接 mA +;
电流－ 接 GND
继电器：RLlnA 与 RLnB 为常闭; RLnA 与 RLnC 为常开
3
你
四、安装指南
4.1 安装注意事项 ◆探头的安装应垂直于被测面：
超声波流量计操作手册说明书
MANUAL DE OPERACIÓN MEDIDOR ULTRASÓNICO2En cada tipo de instalación, los métodos de instalación de los medidores de agua varían de manera significativa.Antes de instalar el medidor es importante considerar que el espacio sea suficiente, no sólo para su ubicación, sino para colocar los otros elementos necesarios para realizar los procesos de mantenimiento y monitoreo del medidor de agua.Debe existir espacio en ambos lados para poder acceder a ellos de forma cómoda. En caso de los modelos de gran tamaño es probable que requieran un polipasto.Para el correcto funcionamiento, se requieren estar en un tramo recto con una longitud mínima determinada.Evitar vacío, colocando la válvula check aguas arriba.min. 5 x D Considerar mínimo 5 diámetros libres antes del medidor y 3 diámetros después.min. 3 x DMANUAL - MACROMEDIDORES MECÁNICOS3El punto de colocación debe asegurar que la sección se mantenga llena durante el uso.EMPAQUE EMPAQUETambién debe evitarse su exposición a altas temperaturas y vibraciones excesivas.Se recomienda utilizar empaques en la instalación del medidor.El sensor cuenta con una flecha que indica el sentido del caudal del fluido.Restricciones del medidorInstalar el medidor de manera correcta.Evitar que el medidor quede instalado en los puntos altos del sistema de tubería.Se recomienda no instalar el medidor en posición vertical.4MANUAL - MACROMEDIDORES MECÁNICOS 5No colocar el medidor con la caratula boca abajo, esto impide el funcionamiento correcto del equipo.Se recomienda no instalar el medidor en tuberías con inclinación.Antes y después del medidor de agua, colocar válvulas para cortar el suministro de agua si hay necesidad de desinstalación o reparación. Utilice válvulas de paso para cerrar comple-tamente la sección transversal de una tubería de agua.La tubería instalada debe tener una forma tal que no haya posibilidad de que se cree una bolsa de aire en el medidor de agua. El medidor debe permanecer completamente lleno de agua.El flujo de agua a través del medidor debe corresponder a la dirección de las flechas colo-cadas en ambos lados del cuerpo.SoportesEl medidor se debe instalar sin tensión mecánica (torsión, flexión). Si es necesario, instale soportes para las tuberías.6MANUAL - MACROMEDIDORES MECÁNICOS 7El medidor de flujo debe tener un montaje seguro sobre silletas a una altura adecuada.SILLETA DE SUJECIÓNSILLETA DE SUJECIÓNLas tuberías aguas arriba y abajo del medidor deben estar apoyadas de modo seguro, de modo que estas no causen tensiones al medidor. Es importante no colocar soportes debajo del medidor de agua. Para grandes diámetros, se pueden colocar los soportes debajo de las contrabridas.8Las caratulas de los medidores de agua están regulados bajo la norma NOM-012-SCFI y el diseño está orientado para facilitar la lectura del usuario. El sistema ofrece la lectura prin-cipal en metros cúbicos, para realizar la conversión a litros es necesario considerar que 1 metro cubico equivale a 1000 litros.Para realizar la lectura del medidor se tiene que ubicar en la caratula la lectura principal, así como los submúltiplos ubicados en forma de reloj, los cuales dependerán del tipo de medidor (desde 1 hasta 4 círculos). La lectura se debe tomar de la siguiente forma:1.- Tomar el dato de la escala principal, ejemplo 32.- El siguiente valor es el que indica el primer reloj marcado como x0.1, en este caso la aguja indica un valor entre 8 y 9 por consiguiente se toma el valor inferior siendo 8, el cual lo separaremos con un punto para indicar los decimales, ejemplo3.83.- Pasar al siguiente reloj y colocar el valor a un lado del último dato, ejemplo 3.87 y así sucesivamente hasta el último reloj indicador.4.- Este dato se encuentra en metros cúbicos para convertir a litros es necesario multipli-carlo por 1000 y el resultado estará en litros.3.873 m3 x 1000 = 3873 LitrosLectura del medidorIndicador de flujo:MANUAL - MACROMEDIDORES MECÁNICOS9Sensores de pulsos (Reed switch)ComunComunPulso 1Pulso 1Pulso 2Pulso 2Sensor de pulsos W Diagrama para los siguientes modelos: • WF NOM • IF • HWFSensor de pulsos U Diagrama para los siguientes modelos: • WF • -IF-• R20010El medidor de agua es un instrumento cuya capacidad de medición cambia con el tiempo. Además, el deterioro de esta capacidad es generalmente el resultado de la influencia agre-siva del agua, por lo que, después de un tiempo debe ser desinstalado de la red, para su mantenimiento y calibración.No utilice productos químicos de limpieza que tengan una influencia perjudicial sobre los materiales de los que están hechos los elementos del medidor de agua.Las reparaciones deben realizarse por personal autorizado en plantas de servicio. Consultar a su agente de ventas.Inspección, mantenimiento y reparaciónLos medidores de agua recibidos de entregas o desinstalados de la red deben almacenarse en un lugar cerrado, libre de vapores cáusticos, etc., que puedan tener un efecto destruc-tivo en el estado de los medidores de agua.La temperatura ambiente debe estar entre 5 y 30°C, y la humedad relativa del aire no debe de ser superior al 80%. Tanto durante el transporte como durante el almacenamiento, los aparatos deben estar protegidos de las vibraciones y, en particular, de los golpes que pue-dan dañar el cuerpo o los elementos internos.El transporte debe realizarse protegiendo el embalaje del fabricante o un embalaje susti-tuto, el cual resguarde totalmente el producto de daños.Almacenamiento y transporteResolución de pulsosMANUAL - MACROMEDIDORES MECÁNICOS 11• Es importante que los medidores se manejen con cuidado debido a sus piezas mecá-nicas, durante el transporte y previo a la instalación. En caso de los equipos de gran tamaño para uso industrial, que requieren el uso de un montacargas, se debe colgar la pieza en los enganches y moverlo en un ángulo de 45°.• No transporte el medidor usando un diablito de carga colocando el cuerpo con las bridas sobresaliendo del diablito. Esto podría abollar la carcasa o dañar los ensamblajes del sistema interno.• Transportar siempre el medidor con su embalaje original.Para limpiar la carcasa del instrumento y su pantalla, use únicamente un trapo suave ligera-mente humedecido con agua o un producto para la limpieza de cristales.Nunca use solventes fuertes, ya que pueden agrietar o remover la pintura de la carcasa e incluso destrozar las partes plásticas.Evite que los cables se doblen o sufran de torsiones y nunca haga nudos. Cuando vaya a conectar o desconectar el cable de alimentación del instrumento, siempre tómelos única-mente por los conectores.NotasCuidado del medidorManejo adecuado de los cables• Si el medidor no indica nada cuando el agua fluye, compruebe si el rotor no está atas-cado por algún sólido.• Si tiene problemas al conectar el sensor de pulsos, comuniquese con el departamento de soporte técnico de Equysis.• Si tiene algún problema con su medidor, no rompa los sellos de seguridad. Y envíe el equipo a Equysis para su diagnóstico.Problemas comunes。
仪表操作规程超声波液位计
超声波液位计操作规程本规程适用于公司在用的Sitrans PROBE LU一体化超声波液位计的维护、校准、投运及检修的具体技术要求和操作程序;一、工作原理超声波液位计工作原理是由超声波换能器探头发出高频脉冲声波遇到被测物位物料表面被反射折回反射回波被换能器接收转换成电信号;声波的传播时间与声波的发出到物体表面的距离成正比;声波传输距离H与声速V和声传输时间T的关系可用公式表示:H=V×T/2.这样,只要测得超声波从发射到接收的这个传播时间,就可以得到从探头到物料的距离了;Sitrans PROBE LU一个回路供电的连续物位监测器;仪表整体包括传感器和与之相连的电子元器件;传感器的材质为ETFE乙烯-聚四氟乙烯,另外,在传感器中内置一个温度敏感元件来补偿应用过程当中的温度变化;电源：24VDC 最大550Ω频率：54KHz量程范围：6m型：～6m,12m型：～12m盲区：精度：最大量程的%二、运行模式上电后,Sitrans PROBE LU自动启动探测料位;初始读数为以设置的零点空位为基准的料位值单位米;正常显示如下图：1—初始读数显示物位,采用物理单位或百分比2—次级读数显示补充读数的参数代码3—回声状态指示标志：可信回波或不可信回波4—物理单位或百分比5—状态棒图显示物位值6—补充读数如果回波的置信度降到低于回波置信度阈值,则故障保护计时器开始运行;当计时器计时满时,字母LOE回波丢失与读数交替显示;三、编程模式1、编程模式显示如下图：1—初始读数显示参数值2—次级读数显示参数代码3—编程状态标志4—补充读数如果可选语言,则显示P001～P010的参数名称;否则显示具有编号的参数的代码,如P054编程模式下的手持编程器功能键：2、参数读取：①、按下PROGRAM键,再按DISPLAY键,击活编程模式②、或者使用箭头键滚动显示不同的参数值 ,③、按DISPLAY打开参数代码显示区 ;④、键入所需要的参数代码,然后按确认键;例如：按,再按;LED显示新的参数代码和参数值;3、更改编程值注意：·为使编程功能生效,必须解除锁定功能：将P000设置为P069中存储的开锁值;如果P799被设置为允许状态,通过远程主设备仍可以更改设置·无效的输入会被拒接或受到限制;·清除键用来清除显示区;①、按压上下箭头键来翻动参数号码,或者按显示键以及回车键来输入参数值②、键入新数值;③、按确认键设定数值;参数复位成出厂默认值：①、滚动显示参数或确认参数地址;②、按清除键再按确认键,参数值返回默认的设定值;4、主复位注意：主复位需要一个完整的编程;复位所有的参数到工厂设置,除了以下两个参数例外：· P000和P069不用设置·学习的TVT曲线没有丢失①、按PROGRAM键,再按DISPLAY键激活编程模式;②、按DISPLAY键,打开参数显示区;③、键入999;按清除,键再按确认键,清除所有值和初始设定值;④、LCD显示表示主复位完成四、设置步骤离线在P001和P010之间设定快速启动参数适用所有应用并且使系统可操作的主要设置;然后设置P837和P838除去虚假回波并返回运行模式;①为读数显示选择语言,或数字P010②选择测量模式：物位、空高或距离;③选择对应物位变化的响应时间P003④选择测量单位：m,cm,mm,ft,或in.P005⑤设置过程零点物位零点：P006⑥设置待测范围量程：P007⑦为了除去到达表面之前的虚假回波,设定自动虚假回波距离P838虚小于P007⑧开启自动虚假回波抑制P837;⑨返回运行模式;设置说明：1、选择语言P010：语言如果选择一种语言,参数P001到P010的名称会显示在现实区域2、 选择应用需要的测量模式P001：操作·为了测量容器的满溢程度,选择物位：读数可以返回体积或者流量详见参数P050：要得到一个物位读数,确定参数P050设置为0：读数表示从过程零点到当前物位的距离;·为了测量容器内还有多少空间,选择“空高”：空高返回的读数表示当前液位到容器满液位的距离量程 ·为了测量从传感器到当前液位的距离,选择“距离”注意：·改动P001会改变量程P007,除非先前设置过不同的参数值;量程为零位减去盲区长度盲区为的110%,除非操作模式设置为空高P001=3;这种情况下量程会被设置为与零点一致P006·改变P001会重设输出函数P201：这种情况之适用于HART;3、选择测量单位P005：单位参数值1 米2 厘米3 毫米4 英尺5 英寸4、设置过程零点P006：零点参数值范围到20ft或12m40ft 默认值最大范围：或以P005的设定为单位,输入从传感器表面到过程零点的距离;零点设定在任一位置：不必设设在容器底部;注意：P006和P007是关联的,设置的时候要注意;5、设定测量范围P007:量程参数值范围到20ft或12m40ft 默认值或以P005的设定为单位,输入零点过程容器零点到量程过程满度之间的距离;量程可以设定为物位之上的任一点;注意：除非先前设置过不同的参数值,否则设置P006会影响到满度的设置;默认值是根据操作P001和零点P006设置的;如果操作模式没有设置为空高距离P001=3,那么量程为零点减去盲区长度的110%;否则,满度为零点距离;五、常见故障代码及处理办法13 ﹡用户设置丢失,可能是软件更新后引起用户参数重设用PDM存储参数19 用户设置失效,设备不能操作; 检查参数设置的结构错误：特别是：·检查量程不能设置为0;·检查断点只需测试,如果P050设定为9;·作P999主复位;25 问题出在电子元件单元：DMA故障尽可能地返回厂家28 内部温度过高尽可能地降低环境工作温度31 ﹡设备不能正常的初始化重设设备,若还有问题,至电厂家;运行疑难问题：状态标志闪烁故障安全计时器开始工作·介质或物体与传感器接触·传感器太靠近进料口·传感器表面与液位表面不垂直·物位变化过快·测量值超限·液位表面泡沫过多·安装结构高位颤动·物位在盲区内状态标志不闪烁,LOE和读数交替显示等待时间段已经终止。
超声波中文说明书
超声波液面探测仪简介注：超声波液面探测仪只能按本手册描述的方法使用。
超声波液面探测仪由传感器和相关电路组成一体，用于测量开敞式容器和密封容器的液面高度。
传感器涂有特氟龙，可广泛用于各行各业，尤其是食品和化学工业。
传感器包含超声波变送器和温度感应元件。
变送器发出超声波脉冲，物质对每个脉冲都有回声，变送器接收回声并用“Milltronics 声音智能〞技术进展处理。
真假回声进展过滤。
超声波传到物质再回来的时间和温度补偿计算后转化为距离，用毫安单位输出。
安装工作环境探测仪工作环境温度在规定的范围内，适合传感器外壳和被测物质工作。
前盖应活动自如，以便于编程、走线和显示。
探测仪应防止接近高电压、高电流、接触器和SCR控制驱动器。
安装位置传感器安装后，它和被测液面之间应在垂直方向上有清晰的声音通道。
传感器声音通道应防止充油口、粗糙墙面、裂缝、横档等。
注：传感器安装后，其外表据最高液面应有25厘米以上。
拧螺纹探测仪有三种螺纹：2〞NPT，BSP和PF2。
注：把传感器放入安装口之前应确认两边的螺纹类型相匹配。
法兰配适器〔选项〕探测仪可配75毫米〔3〞〕法兰配适器，法兰有3〞ANSI、DIN 65PN 10 和JIS 10K3B 等型号。
连接电缆输入：A.关上盖子，翻开电缆入口两端。
B.拧松螺丝，翻开盖子。
C.接入电缆。
D.连接环状电路。
E. 关上盖子。
拧紧螺丝，扭力1.1到1.7N·m。
系统图联接到DAQ使用启动·探测仪正确安装后〔距液面0.25米到5米〕，通电。
·启动时探测仪显示如下：·默认状态为RUN状态，即传感器外表到被测物的距离。
如下图：·如默认状态不是RUN状态，参见“使用状态〞章。
调校进展输出调校后，输出值与液面高度可为正比或反比。
正比范围反比范围高液面=20毫安高液面=4毫安低液面=4毫安低液面=20毫安注：可按正比或反比进展调校。
调校方法：确定与输出值对应的距离后，分别按“4〞和“20〞键。
西门子SITRANS Probe LU超声波物位计快速启动手册
快速启动手册• 2004.11购买相关产品联系重庆艾利顿自动化 余经理 联系电话：182********SIEMENS SITRANS Probe LU7ML 1234-78910-ABC-D 系列号：GYZ / S1034567 外壳：NEMA/TYPE 4X，6，IP67环境温度：-40 ℃~80℃ 额定电源：24V 标准，30V 最大，4-20 mA西门子妙声力过程仪表有限公司，彼得堡加拿大制造参照图：23650516Class I，Div 1，A，B，C，D 组Class II，Div 1，Groups E，F，GClass III Ui＝30V，Ii＝120mA，Pi＝0.8W Ci＝3.6nF，Li＝0HART警告：可能有静电危险，不可现场摩擦或清扫购买相关产品联系重庆艾利顿自动化 余经理 联系电话：182********SITRANS Probe LU 快速启动手册本手册概述了SITRANS Probe LU 的基本特性和功能。
我们强烈建议您获取手册的详细版本，这样可使您的仪表充分发挥潜能。
完整的手册可从我们的网站上下载：/index.asp?Nr=11157. 纸版手册可从当地的西门子妙声力代表处索取。
有关手册内容的问题可以通过下列联系方式咨询： Siemens Milltronics Process Instruments Inc. 1954 Technology Drive ，邮箱4225Peterborough ，Ontario ，Canada ，K9J7B1 Email: techpubs.smpi@ 版权归西门子妙声力过程仪表有限公司所有 免责声明我们鼓励用户购买有授权的装订手册或者查看西门子妙声力过程仪表有限公司设计和授权的电子版手册。
西门子妙声力过程仪表有限公司对装订手册或电子版部分或全部内容的拷贝一律不负任何责任虽然我们对手册内容是否与仪表描述一致进行了核对，但仍可能存在变动。
Voluson E-Series 高级液晶超声波探头指南说明书
T ransducer Guide Voluson E-SeriesExtraordinary visionExtraordinary vision starts with advanced transducer technology. We collaborate with physicians and sonographers to evolve Voluson products to help meet your needs, and create innovations that put advanced technology for women’s healthcare applications at your fingertips.The Voluson® E-Series supports a wide range of probes that help provide quality imaging – especially in first trimester and complex gynecological exams.Our innovative high-resolution 4D transvaginal probe helps bring your imagingto new heights and helps enhance diagnostic confidence. When combining our high resolution 4D probe with the wide field-of-view feature, you can visualize anatomical information you otherwise might not have seen.You can rely on Voluson E-Series transducers to help deliver exceptionalimage quality.SP10-16-D H48651MT11L-D H40432LN9L-D H40442LMML6-15-D H40452LG4C-D H4001BCC1-5-D H40452LEAB2-7-D H48651MWM6C H40432LMC4-8-D H48681ASPA 6-8-D H48651MZ3S-D H48661LG3Sp-D H48681AZIC 5-9-D H40442LKRNA5-9-D H48651MYRAB2-5-D H48651MNRAB4-8-D H48651MPRM6C H48671ZG© 2010 General Electric Company – All rights reserved.General Electric Company reserves the right to make changes in specifications and features shown herein, or discontinue the product described at any time without notice or obligation. Contact your GE Representative for the most current information.GE and GE Monogram are trademarks of General Electric Company.Voluson is a registered trademark of General Electric Company.GE Medical Systems Ultrasound & Primary Care Diagnostics, LLC, a General Electric company, doing business as GE Healthcare.GE Healthcare9900 Innovation DriveU.S.A.RRE5-10-D H48671WSRIC5-9-D H48651MSRIC6-12-D H48651NARSP6-16-D H48651MRRM14L H48681ARNote: 2MHz and 4MHz non-imaging CW probe also available.EuropeGE Healthcare Beethovenstr. 239 D - 42655 Solingen T 49 212 2802 0 F 49 212 2802 28AsiaGE Healthcare Clinical Systems ASIA 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LU20 超声波体积传感器标定操作步骤
调试按输出信号随高度上升而增大称正程标定[即4-20mA]，反之按输出信号随高度上升而减少程逆程标定[即20-4mA]
(1) 同时按住超声波传感器（SET）和（▲）键，开启主机电源开关，将传感器测量单位设为cm；另外同时按住超声波传感器（SET）和（▼）键，开启主机电源开关，将传感器测量单位设为inch；
(2) EC4值是仪表LU20的4mA输出的设定值，其设定是：按住（MENU）键，直至EC4出现;松开（MENU）键，少待一会会出现一个数值，按（▲）键或按（▼）键，调整至20.3cm为止（逆程设为548.6cm）;按（SET）键存储设定值;
(3) EC20值是仪表LU20的20mA输出的设定值，其设定是：a、按住（MENU）键，直至EC20出现;b、松开（EENU）键，少待一会会出现一个数值，按（▲）键或按（▼）键，调整至为止548.6cm（逆程设为20.3cm）;c、按（SET）键存储设定值.
(4) MAXR值是显示最大距离（理论值是548.6cm），其设定是：a、按住（MENU）键，直至MAXR出现;b、继续按住（MENU）键，直至出现一个数值为止，如果数值合适（既548.6cm），按（SET）键存储;c、若数据不合适，按（▲）键或按（▼）键修改，直至548.6cm为止，然后按（SET）键存储设定值。
(5) MINR值是显示最大距离（理论值是15.5cm），其设定是：a、按住（MENU）键，直至MINR出现;b、继需按住（MENU）键，直至出现一个数值为止，如果数值合适（既20.3cm），按（SET）键存储;c、若数据不合适，按（▲）键或按（▼）键修改，直至20.3cm为止，然后按（SET）键存储设定值。
(6) FAST/FLOW光声波速度设定，其设定是a、按住（MENU）键，直至FAST/FLOW 出现;b、松开（MENU）键，然后按(SET)键，直至需要的选项为止，产品出厂前已设定为(FAST)。
(7) ALIN设定（OFF为测量，ON为调试）a、按住（MENU）键，直至FAST/FLOW 出现;b、松开（MENU）键，然后按(SET)键，直至需要的选项为止，产品出厂前已设定为OFF。
(8) SAF1/SAF2SAF3是LU20的错误安全输出设定，其设定是a、按住（MENU）键，直至SAF1/SAF2SAF3出现。
b、松开（MENU）键，然后按住（SET）键不放，直至需要的选项为止，存储器会存储该设定，如果要更改，则需从第一项开始。
其中：SAF1：22mA; SAF2：4mA; SAF3：保持发生错误的输出值。
