扣件式钢管脚手架基础验收表GDAQ209020101(1)
合集下载

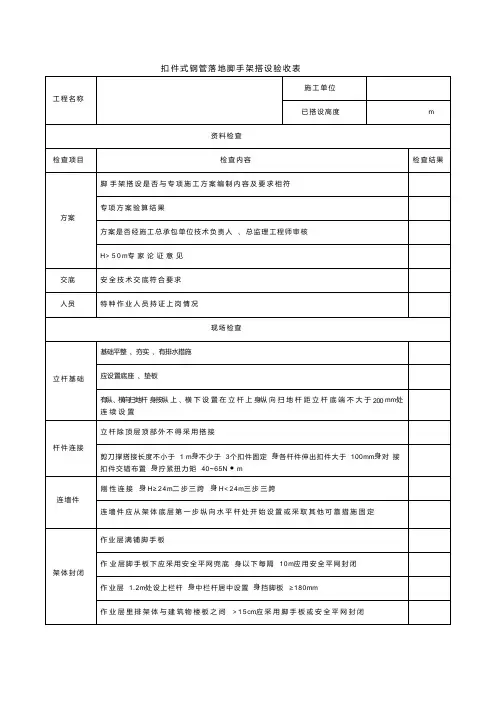

扣件式钢管落地脚手架搭设验收表
可调托撑螺杆外径 ≥36mm,支托板厚 ≥5mm,受压承载力 ≥40kN
通道
有供人员上下的专用通道(斜道),搭设符合规范要求
检查结论
搭设负责人(签字):
项目安全负责人(签字):
项目技术负责人(签字):
项目负责人(签字):
监理工程师(签字):
验收日期: 年 月日
注:脚手架及其地基基础应在下列阶段进行检查与验收:① 基础完工后及脚 手 架 搭 设 前;② 作 业 层 施 加 荷载前;③ 每搭设完6~8m高度后;④ 达到设计高度后;⑤ 遇有六级及以上强风或大雨后,冻结地区解冻后;⑥ 停用超过一个月 。
检查项目
检查内容
检查结果
架体稳定
H≤24m,剪刀撑两端设置且净间距 ≤15m
H>24m,剪刀撑全高全长连 续 设 置,剪 刀 撑 拐 角 及 中 间 每 隔6跨 距 设 置"之"字 形横向斜撑
剪刀撑宽度不小于4跨且不应小于6m,斜杆与地面倾角应在45"~60"之间
架体高宽比不宜大于2
模板支架 、缆风绳 、泵送混凝土的输送管等 ,不得固定在脚手架上
卸料平台 自成受力系统 ,不得与脚手架连接
横向水平杆
在立杆与纵向水平杆交点处必须设置 ,并且无缺漏
作业层按铺设脚手板需要增加设置横向水平杆
材质
扣件有复试检测报告
应采用外径(48.3±0.5)mm,壁 厚(3.6±0.36)mm的 钢 管,无 弯 曲、裂 纹、压 扁、锈蚀,扣件不脆裂,扭力矩40~65N·m
扣件式钢管落地脚手架搭设验收表
工程名称
施工单位
已搭设高度
m
资料检查
检查项目
检查内容
检查结果
通道
有供人员上下的专用通道(斜道),搭设符合规范要求
检查结论
搭设负责人(签字):
项目安全负责人(签字):
项目技术负责人(签字):
项目负责人(签字):
监理工程师(签字):
验收日期: 年 月日
注:脚手架及其地基基础应在下列阶段进行检查与验收:① 基础完工后及脚 手 架 搭 设 前;② 作 业 层 施 加 荷载前;③ 每搭设完6~8m高度后;④ 达到设计高度后;⑤ 遇有六级及以上强风或大雨后,冻结地区解冻后;⑥ 停用超过一个月 。
检查项目
检查内容
检查结果
架体稳定
H≤24m,剪刀撑两端设置且净间距 ≤15m
H>24m,剪刀撑全高全长连 续 设 置,剪 刀 撑 拐 角 及 中 间 每 隔6跨 距 设 置"之"字 形横向斜撑
剪刀撑宽度不小于4跨且不应小于6m,斜杆与地面倾角应在45"~60"之间
架体高宽比不宜大于2
模板支架 、缆风绳 、泵送混凝土的输送管等 ,不得固定在脚手架上
卸料平台 自成受力系统 ,不得与脚手架连接
横向水平杆
在立杆与纵向水平杆交点处必须设置 ,并且无缺漏
作业层按铺设脚手板需要增加设置横向水平杆
材质
扣件有复试检测报告
应采用外径(48.3±0.5)mm,壁 厚(3.6±0.36)mm的 钢 管,无 弯 曲、裂 纹、压 扁、锈蚀,扣件不脆裂,扭力矩40~65N·m
扣件式钢管落地脚手架搭设验收表
工程名称
施工单位
已搭设高度
m
资料检查
检查项目
检查内容
检查结果
扣件式钢管脚手架检查验收表(范表)
扣件式钢管脚手架验收表
工程名称
施工时间
验收时间
施工单位
项目负责人
搭设负责人
验收部位
栋号，验收架体起始标高，验收架体终止标高。
搭设总高度
序号
检查项目
验收内容
验收结果
1
保
证
项
目
施工
方案
架体是否按照已编审的施工方案进行搭设。方案有无针对性。
架体搭设高度超过24m，有无计算书。
架体搭设高度超过50m，有无组织专家论证。
2
立杆
基础
立杆基础情况。立杆底部底座、垫板或垫板的规格情况。
纵、横向扫地杆设置情况。
排水措施设置情况。
3
架体与
建筑结
构拉结
架体与建筑结构拉结情况。
连墙件距主节点距离是否符合要求。
架体底层第一步纵向水平杆是否设置连墙件或其他可靠措施固定。搭设高度超过24m的双排脚手架是否采用了刚性连墙件。
4
杆件间距与剪刀撑
立杆、纵向水平杆、横向水平杆间距是否符合规范和方案要求。
纵向剪刀撑或横向斜撑的设置是否符合要求。
剪刀撑的设置情况。
5
脚手板
防护栏杆
脚手板的铺设情况，有无探头板。脚手板原材料是否符合要求。
架体外侧有无用密目式安全网封闭。
作业层防护栏杆设置情况。
作业层是否设置高度不小于180㎜的挡脚板。
6
交底
架体搭设前是否进行交底。
交底有无留有记录。
7
一般Biblioteka 项目横向水平杆设置
立杆与纵向水平杆交点处是否设置横向水平杆。
是否按脚手板铺设的需要增加设置横向水平杆。
单排脚手架横向水平杆插入墙内小于18㎝的情况。
工程名称
施工时间
验收时间
施工单位
项目负责人
搭设负责人
验收部位
栋号，验收架体起始标高，验收架体终止标高。
搭设总高度
序号
检查项目
验收内容
验收结果
1
保
证
项
目
施工
方案
架体是否按照已编审的施工方案进行搭设。方案有无针对性。
架体搭设高度超过24m，有无计算书。
架体搭设高度超过50m，有无组织专家论证。
2
立杆
基础
立杆基础情况。立杆底部底座、垫板或垫板的规格情况。
纵、横向扫地杆设置情况。
排水措施设置情况。
3
架体与
建筑结
构拉结
架体与建筑结构拉结情况。
连墙件距主节点距离是否符合要求。
架体底层第一步纵向水平杆是否设置连墙件或其他可靠措施固定。搭设高度超过24m的双排脚手架是否采用了刚性连墙件。
4
杆件间距与剪刀撑
立杆、纵向水平杆、横向水平杆间距是否符合规范和方案要求。
纵向剪刀撑或横向斜撑的设置是否符合要求。
剪刀撑的设置情况。
5
脚手板
防护栏杆
脚手板的铺设情况，有无探头板。脚手板原材料是否符合要求。
架体外侧有无用密目式安全网封闭。
作业层防护栏杆设置情况。
作业层是否设置高度不小于180㎜的挡脚板。
6
交底
架体搭设前是否进行交底。
交底有无留有记录。
7
一般Biblioteka 项目横向水平杆设置
立杆与纵向水平杆交点处是否设置横向水平杆。
是否按脚手板铺设的需要增加设置横向水平杆。
单排脚手架横向水平杆插入墙内小于18㎝的情况。
扣件式钢管脚手架基础验收表GDAQ209020101
验收结论
总承包单位 专项方案编制人(签名):
验收日期:
年 月日
基础施工单位
监理单位
专项方案编制人(签名):
专业监理工程师(签名):
参 加 验 收 项目技术负责人(签名):
人
员
项目负责人(签名):
项目技术负责人(签名): 项目负责人(签名):
总监理工程师(签名):
（项目章）
（项目章）
二、设施验收表
扣件式钢管脚手架基础验收表
GDAQ209020101
工程名称
搭设ቤተ መጻሕፍቲ ባይዱ位
总承包单位
项目负责人
专业承包单位 施工执行标
准及编号 验收内容和标准
1.是否按方案施工 2.场地平整夯实 3.承载力是否满足设计要求 4.底座标高宜高于自然地坪50mm 5.有排水措施 6.其他
项目负责人 土质情况
验收结果
扣件式钢管脚手架验收表
高度在24m以下宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式
四
杆
件
连
接
步距、纵距、横距和立杆垂直度搭设误差符合规范要求；相邻立杆接驳接口须错开不小500mm，除顶层可采用搭接外，其余接头必须采用对接扣件连接
大横杆搭接长度不小于1m，等间距设置3个旋转扣件固定
纵、横水平杆根据脚手板铺设方式与立杆正确连接
搭设高度50m以下脚手架应有连墙杆、立杆地基承载力设计计算；搭设高度超过50m时，应有完整设计计算书
立杆、大横杆、小横杆间距符合设计和规范要求
必须设置纵横扫地杆并符合要求
二
立杆
基础
基础经验收合格，平整坚实与方案一致，有排水设施
立杆底部有底座或垫板符合方案要求并应准确放线定位
立杆没有因地基下沉悬空情况
并符合规范要求
九
卸料
平台
卸料平台承重量已经设计计算
卸料平台不得与脚手架连接，必须与建筑物拉结
已挂设平台限载标志牌
验收结论：
年 月 日
验收人签名
总包单位
劳务合作单位
监理单位意见：
专业监工程师： 年 月 日
扣件式钢管脚手架验收表
工程名称
220千伏朗天（民生）变电站工程
施工单位
中国能源建设集团广东火电工程有限公司
高度在24m以下宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式
四
杆
件
连
接
步距、纵距、横距和立杆垂直度搭设误差符合规范要求；相邻立杆接驳接口须错开不小500mm，除顶层可采用搭接外，其余接头必须采用对接扣件连接
大横杆搭接长度不小于1m，等间距设置3个旋转扣件固定
四
杆
件
连
接
步距、纵距、横距和立杆垂直度搭设误差符合规范要求；相邻立杆接驳接口须错开不小500mm，除顶层可采用搭接外，其余接头必须采用对接扣件连接
大横杆搭接长度不小于1m，等间距设置3个旋转扣件固定
纵、横水平杆根据脚手板铺设方式与立杆正确连接
搭设高度50m以下脚手架应有连墙杆、立杆地基承载力设计计算；搭设高度超过50m时，应有完整设计计算书
立杆、大横杆、小横杆间距符合设计和规范要求
必须设置纵横扫地杆并符合要求
二
立杆
基础
基础经验收合格，平整坚实与方案一致，有排水设施
立杆底部有底座或垫板符合方案要求并应准确放线定位
立杆没有因地基下沉悬空情况
并符合规范要求
九
卸料
平台
卸料平台承重量已经设计计算
卸料平台不得与脚手架连接，必须与建筑物拉结
已挂设平台限载标志牌
验收结论：
年 月 日
验收人签名
总包单位
劳务合作单位
监理单位意见：
专业监工程师： 年 月 日
扣件式钢管脚手架验收表
工程名称
220千伏朗天（民生）变电站工程
施工单位
中国能源建设集团广东火电工程有限公司
高度在24m以下宜采用刚性连墙件与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式
四
杆
件
连
接
步距、纵距、横距和立杆垂直度搭设误差符合规范要求；相邻立杆接驳接口须错开不小500mm，除顶层可采用搭接外，其余接头必须采用对接扣件连接
大横杆搭接长度不小于1m，等间距设置3个旋转扣件固定
扣件式钢管脚手架验收表(含续表)
总监理工程师(签名):
人员 （项目章）
（项目章）
八
通道
每隔250～300mm设置一根防滑木条，有防护栏杆及挡脚
板，
并符合规范要求
验收结果九Fra bibliotek其他验收结论
总承包单位 专项方案编制人(签名):
验收日期: 年 月 日
专业承包单位
监理单位
专项方案编制人(签名):
专业监理工程师(签名):
参加 验收 人员
项目技术负责人(签名): 项目负责人(签名):
项目技术负责人(签名): 项目负责人(签名):
扣件式钢管脚手架验收表(续表)
序号
检查 项目
检查内容与要求
规格符合方案或计算书中要求
六
钢管及 扣件
禁止钢木（竹）混搭 有出厂质量合格证
使用的钢管无裂纹、弯曲、压扁、锈蚀
架体 脚手架外立杆内侧满挂密目式安全网封闭
七
安全 防护
施工层脚手架内立杆与建筑物之间用平网或其他措施防护,
并符合方案要求
运料斜道宽度不宜小于1.5m，坡度宜采用1:6；人行斜道 宽度不宜小于1m,坡度宜采用1:3
扣件式钢管脚手架验收表格
高度在24m以上的双排脚手架必须采用刚性连墙件与建筑物可靠连接
连墙件的拉筋应采用直径4mm的钢丝拧成双股使用或采用不小于6mm的钢筋
5
剪刀撑
24m以下单、双排外脚手架两端外侧应设置剪刀撑，并由底部至顶部连续设置，中间相邻剪刀撑净距不大于3m；24m以上的双排脚手架整个长度和高度方向应设置连续剪刀撑。斜杆与地面成45。-60。夹角
主节点处必须设置一根横向水平杆。横向水平杆伸出内立杆长度应不大于500mm，端头至墙面的距离不宜大于100mm
纵向水平杆每根杆两端高差不应超过±20mm,同跨内高差不超过±10mm。步距、横距偏差不超过±20mm，纵距偏听偏差不超过
立杆总垂直度偏差不超过±100mm
9
通道
运料斜道宽度应大于1.5m，坡度为1:6；人行斜道的宽度应大于1.0m，坡度为1:3。每隔300mm设一道防滑条
斜道的立杆、横杆间距、剪刀撑及基础作法等设置应服丛规定要求
“之”字斜道转角处应设平台。平台及斜道两侧设两道防护栏杆及挡脚板，并挂密止式安全网
利用与脚手架相连接的建筑阳台或门口作为通道，应符合安全要求并设置提示标志牌
10
卸料平台
卸料平台必须有专项设计，并附有荷载及稳定性计算
卸料平台外侧设两道防护栏板及挡脚板，并挂密目式安全网
有专项安全技术交底
搭架单位及人员具有相应的资质
2
立杆基础
基础应平整夯实，符合设计要求
立杆底部铺设槽钢或50mm厚、长度不少于2跨的木垫板
脚手架必须设置纵、横向扫地杆，设置位置应在距底座上皮不大200mm处的立杆上。
立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m
有良好排水措施且无积水
3
材质
钢管脚手架应采用外径48mm，壁厚为3.5mm的普通钢管。严重锈蚀、压扁、弯曲、裂纹、打孔的钢管不得使用
连墙件的拉筋应采用直径4mm的钢丝拧成双股使用或采用不小于6mm的钢筋
5
剪刀撑
24m以下单、双排外脚手架两端外侧应设置剪刀撑，并由底部至顶部连续设置，中间相邻剪刀撑净距不大于3m；24m以上的双排脚手架整个长度和高度方向应设置连续剪刀撑。斜杆与地面成45。-60。夹角
主节点处必须设置一根横向水平杆。横向水平杆伸出内立杆长度应不大于500mm，端头至墙面的距离不宜大于100mm
纵向水平杆每根杆两端高差不应超过±20mm,同跨内高差不超过±10mm。步距、横距偏差不超过±20mm，纵距偏听偏差不超过
立杆总垂直度偏差不超过±100mm
9
通道
运料斜道宽度应大于1.5m，坡度为1:6；人行斜道的宽度应大于1.0m，坡度为1:3。每隔300mm设一道防滑条
斜道的立杆、横杆间距、剪刀撑及基础作法等设置应服丛规定要求
“之”字斜道转角处应设平台。平台及斜道两侧设两道防护栏杆及挡脚板，并挂密止式安全网
利用与脚手架相连接的建筑阳台或门口作为通道，应符合安全要求并设置提示标志牌
10
卸料平台
卸料平台必须有专项设计，并附有荷载及稳定性计算
卸料平台外侧设两道防护栏板及挡脚板，并挂密目式安全网
有专项安全技术交底
搭架单位及人员具有相应的资质
2
立杆基础
基础应平整夯实，符合设计要求
立杆底部铺设槽钢或50mm厚、长度不少于2跨的木垫板
脚手架必须设置纵、横向扫地杆，设置位置应在距底座上皮不大200mm处的立杆上。
立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m
有良好排水措施且无积水
3
材质
钢管脚手架应采用外径48mm，壁厚为3.5mm的普通钢管。严重锈蚀、压扁、弯曲、裂纹、打孔的钢管不得使用
扣件式钢管脚手架验收表
进行现场检查 进行现场检查
符合要求 符合方案要求
架体已设上下通道（斜道）坡度宜采用1:3
八
通 道
防滑条间距不大于250～300mm，有防护栏杆及挡脚
板，并符合规范要求
进行现场检查 进行现场检查
设置符合要求 符合规范要求
九
卸料 平台
卸料平台承重量已经设计计算 卸料平台不得与脚手架连接，必须与建筑物拉结 已挂设平台限载标志牌
脚手架材质符合方案或计算书中要求
对资料和现场进行检查
符合要求
六 材质
禁止钢木（竹）混搭 材质（钢管及扣件）有出厂质量合格证
对现场进行检查 对资料和现场进行检查
符合要求 符合要求
使用的钢管无裂纹、弯曲、压扁、锈蚀
进行现场检查
符合要求
架体 脚手架外立杆内侧满挂层脚手架内立杆与建筑物之间用平网或其它措施 防护，并符合方案要求
13
m 材质型号
3.5mm厚钢管
序 检查 号 项目
检查内容与要求
实测实量实查
验收结果
搭设单位应取得脚手架搭设资质，架工持证上岗
对资料进行审查
有资质及上岗证
脚手架搭设前必须编制施工组织设计，审批手续完备 对资料进行审查
有编制、手续完备
施
一
工 方 案
搭设高度50m以下常规脚手架应有连墙杆、立杆地基 承载 力设计计算；搭设高度超过50m时，应有完整设 计计算书
纵、横水平杆根据脚手板铺设方式与立杆正确连接
对现场进行检查 对现场进行检查
对现场进行检查 对现场进行检查 对现场进行检查 对现场进行检查
设置符合要求 设置符合要求
架体与建筑物已采用 连墙杆刚性拉结 符合要求 符合要求 连接正确
扣件式钢管脚手架验收表(含续表)
扣件式钢管脚手架验收表(续表)
序号 六 七 八
检查 项目
检查内容与要求
规格符合方案或计算书中要求
钢管及 扣件
禁止钢木（竹）混搭 有出厂质量合格证
架体 安全 防护
通道
使用的钢管无裂纹、弯曲、压扁、锈蚀
脚பைடு நூலகம்架外立杆内侧满挂密目式安全网封闭
施工层脚手架内立杆与建筑物之间用平网或其他措施防护, 并符合方案要求 运料斜道宽度不宜小于1.5m，坡度宜采用1:6；人行斜道 宽度不宜小于1m,坡度宜采用1:3 每隔250～300mm设置一根防滑木条，有防护栏杆及挡脚板， 并符合规范要求
年
月日
监理单位
业监理工程师(签名):
监理工程师(签名):
验收结果
九
其他
验收结论
总承包单位 专项方案编制人(签名):
验收日期: 年 月 日
专业承包单位
监理单位
专项方案编制人(签名):
专业监理工程师(签名):
参加 验收 人员
项目技术负责人(签名): 项目负责人(签名):
项目技术负责人(签名): 项目负责人(签名):
总监理工程师(签名):
（项目章）
（项目章）
验收结果
序号 六 七 八
检查 项目
检查内容与要求
规格符合方案或计算书中要求
钢管及 扣件
禁止钢木（竹）混搭 有出厂质量合格证
架体 安全 防护
通道
使用的钢管无裂纹、弯曲、压扁、锈蚀
脚பைடு நூலகம்架外立杆内侧满挂密目式安全网封闭
施工层脚手架内立杆与建筑物之间用平网或其他措施防护, 并符合方案要求 运料斜道宽度不宜小于1.5m，坡度宜采用1:6；人行斜道 宽度不宜小于1m,坡度宜采用1:3 每隔250～300mm设置一根防滑木条，有防护栏杆及挡脚板， 并符合规范要求
年
月日
监理单位
业监理工程师(签名):
监理工程师(签名):
验收结果
九
其他
验收结论
总承包单位 专项方案编制人(签名):
验收日期: 年 月 日
专业承包单位
监理单位
专项方案编制人(签名):
专业监理工程师(签名):
参加 验收 人员
项目技术负责人(签名): 项目负责人(签名):
项目技术负责人(签名): 项目负责人(签名):
总监理工程师(签名):
（项目章）
（项目章）
验收结果
扣件式钢管脚手架验收表标准
扣件式钢管脚手架验收表
GDAQ209020103 工程名称 总承包单位 专业承包单位 施工执行 标准及编号 验收部位: 序号 检查 目 项 搭设高度 检查内容与要求 架子工持省级以上建设主管部门颂发的建筑施工特种作业人 员操作资格证书 脚手架搭设前必须编制专项方案，搭设高度50m及以上须有 专家论证报告，审批手续完备 一 施工 方案 搭设高度50m以下脚的架应有连墙杆、立杆地基承载力设计 计算；搭设高度超过50m时，应有完整设计计算书 卸载装置符合专项方案要求 立杆、纵向水平杆、横向水平杆间距符合设计和规范要求 必须设置纵横扫地杆并符合要求 基础经验收合格，平整坚实与方案一致，有排水设施 二 立杆基础 立杆底部有底座或垫板符合方案要求并应准确放线定位 立杆没有因地基下沉悬空的情况 剪刀撑按要求沿脚手架高度连续设置，每道剪刀撑宽度不小 于4跨(6m且不少于6m)，角度45°～60°，搭接长度不小于 1m，扣件距钢管端部大于10cm，等间距设置3个旋转扣件固 定 按方案要求设置连墙拉结点：高度在50m及以下的双排架和 剪刀撑与连墙 高度在24m以下的单排架，每根连墙杆覆盖面积≤40㎡；高 度在50m以上的双排架每根连墙杆覆盖面积≤27㎡ 杆 高度超过24m以上的双排脚手架必须用刚性连墙杆与建筑物 可靠连接 高度在24m以下宜采用刚性连墙件与建筑物可靠连接，亦可 采用拉筋和顶撑配合使用的附墙连接方式 步距、纵距、横距和立杆垂直度搭设误差符合规范要求；不 同步、不同跨相邻立杆、纵向水平杆接驳口须错开不小于 500mm，除顶层顶部外，其余接头必须采用对接扣件连接 四 杆件连接 纵、横向水平根据脚手板铺设方式与立杆正确连接 扣件紧固力矩控制在40～65N·m 施工层满铺脚手板，其材质符合要求 五 脚手板与防护 脚后板对接接头外伸长度130~150mm，脚手板搭接接头长度 栏杆 应大于200mm，脚手板固定可靠 斜道两侧及平台外围搭设不低于1.2m高的防护栏杆和180mm 的挡脚板，并用密目安全网防护 m 材质型号 验收结果 项目负责人 分包负责人
GDAQ209020103 工程名称 总承包单位 专业承包单位 施工执行 标准及编号 验收部位: 序号 检查 目 项 搭设高度 检查内容与要求 架子工持省级以上建设主管部门颂发的建筑施工特种作业人 员操作资格证书 脚手架搭设前必须编制专项方案，搭设高度50m及以上须有 专家论证报告，审批手续完备 一 施工 方案 搭设高度50m以下脚的架应有连墙杆、立杆地基承载力设计 计算；搭设高度超过50m时，应有完整设计计算书 卸载装置符合专项方案要求 立杆、纵向水平杆、横向水平杆间距符合设计和规范要求 必须设置纵横扫地杆并符合要求 基础经验收合格，平整坚实与方案一致，有排水设施 二 立杆基础 立杆底部有底座或垫板符合方案要求并应准确放线定位 立杆没有因地基下沉悬空的情况 剪刀撑按要求沿脚手架高度连续设置，每道剪刀撑宽度不小 于4跨(6m且不少于6m)，角度45°～60°，搭接长度不小于 1m，扣件距钢管端部大于10cm，等间距设置3个旋转扣件固 定 按方案要求设置连墙拉结点：高度在50m及以下的双排架和 剪刀撑与连墙 高度在24m以下的单排架，每根连墙杆覆盖面积≤40㎡；高 度在50m以上的双排架每根连墙杆覆盖面积≤27㎡ 杆 高度超过24m以上的双排脚手架必须用刚性连墙杆与建筑物 可靠连接 高度在24m以下宜采用刚性连墙件与建筑物可靠连接，亦可 采用拉筋和顶撑配合使用的附墙连接方式 步距、纵距、横距和立杆垂直度搭设误差符合规范要求；不 同步、不同跨相邻立杆、纵向水平杆接驳口须错开不小于 500mm，除顶层顶部外，其余接头必须采用对接扣件连接 四 杆件连接 纵、横向水平根据脚手板铺设方式与立杆正确连接 扣件紧固力矩控制在40～65N·m 施工层满铺脚手板，其材质符合要求 五 脚手板与防护 脚后板对接接头外伸长度130~150mm，脚手板搭接接头长度 栏杆 应大于200mm，脚手板固定可靠 斜道两侧及平台外围搭设不低于1.2m高的防护栏杆和180mm 的挡脚板，并用密目安全网防护 m 材质型号 验收结果 项目负责人 分包负责人
扣件式满堂钢管脚手架搭设验收表
材质
扣件有复试检测报告
应采用外径48.3±0.5 mm，壁厚3.6±0.36mm的钢管；无弯曲、裂纹、压扁、锈蚀，扣件不脆裂，扭力矩40～65N·m
可调托撑螺杆外径≥36mm，支托板厚≥5mm，受压承载力≥40KN
荷载
荷载堆放均匀，架体上的施工荷载、均布荷载、集中荷载应在设计及规范允许范围内
通道
有供人员上下的专用通道（斜道），搭设符合规范要求
架体四周与内部每6m～8m由底至顶设置连续竖向剪刀撑
水平剪刀撑宽度应为6m～8m。H<8m，架顶部设置连续水平剪刀撑；H≥8m，在底部、顶部及竖向间隔不超8m分别设置连续水平剪刀撑
架体高宽比大于2时，应在架体外侧四周和内部水平每隔6m～9m、竖向间隔4m～6m设置连墙件与建筑结构拉结或采取设置钢丝绳张拉固定等措施
扣件式满堂钢管脚手架搭设验收表
工程名称
施工单位
架体类型
已搭设高度
m
资料检查
检查项目
检查内容
检查结果
方案
脚手架搭设是否与专项施工方案编制内容及要求相符
专项方案验算结果
施工总承包单位技术负责人、总监理工程师审核
人员
特种作业人员持证上岗情况
现场检查
立杆基础
基础平整、夯实、有排水措施
宜设置底座、垫板
有纵、横向扫地杆，按纵上、横下设置在立杆上，纵向扫地杆距立杆底端不大于200mm处连续设置
杆件
连接
立杆间距、水平杆步距符合设计和规范要求
剪刀撑搭接长度不小于1m，不少于2个扣件固定，立杆接长必须用对接扣件连接，对接扣件交错布置，紧固力矩40N～65N·m
架体防护
作业层满铺脚手板，并设防护栏杆，外侧设不小于1网封闭
扣件有复试检测报告
应采用外径48.3±0.5 mm，壁厚3.6±0.36mm的钢管；无弯曲、裂纹、压扁、锈蚀，扣件不脆裂，扭力矩40～65N·m
可调托撑螺杆外径≥36mm，支托板厚≥5mm，受压承载力≥40KN
荷载
荷载堆放均匀，架体上的施工荷载、均布荷载、集中荷载应在设计及规范允许范围内
通道
有供人员上下的专用通道（斜道），搭设符合规范要求
架体四周与内部每6m～8m由底至顶设置连续竖向剪刀撑
水平剪刀撑宽度应为6m～8m。H<8m，架顶部设置连续水平剪刀撑；H≥8m，在底部、顶部及竖向间隔不超8m分别设置连续水平剪刀撑
架体高宽比大于2时，应在架体外侧四周和内部水平每隔6m～9m、竖向间隔4m～6m设置连墙件与建筑结构拉结或采取设置钢丝绳张拉固定等措施
扣件式满堂钢管脚手架搭设验收表
工程名称
施工单位
架体类型
已搭设高度
m
资料检查
检查项目
检查内容
检查结果
方案
脚手架搭设是否与专项施工方案编制内容及要求相符
专项方案验算结果
施工总承包单位技术负责人、总监理工程师审核
人员
特种作业人员持证上岗情况
现场检查
立杆基础
基础平整、夯实、有排水措施
宜设置底座、垫板
有纵、横向扫地杆，按纵上、横下设置在立杆上，纵向扫地杆距立杆底端不大于200mm处连续设置
杆件
连接
立杆间距、水平杆步距符合设计和规范要求
剪刀撑搭接长度不小于1m，不少于2个扣件固定，立杆接长必须用对接扣件连接，对接扣件交错布置，紧固力矩40N～65N·m
架体防护
作业层满铺脚手板，并设防护栏杆，外侧设不小于1网封闭
扣件式钢管脚手架基础验收表
Βιβλιοθήκη 验收日期:年 月日
基础施工单位
监理单位
专项方案编制人(签名):
专业监理工程师(签名):
参加验收
人
员
项目技术负责人(签名): 项目负责人(签名):
项目技术负责人(签名): 项目负责人(签名):
总监理工程师(签名):
（项目章）
（项目章）
工程名称
扣件式钢管脚手架基础验收表
搭设部位
总承包单位
项目负责人
专业承包单位 施工执行标
准及编号 验收内容和标准
1.是否按方案施工 2.场地平整夯实 3.承载力是否满足设计要求 4.底座标高宜高于自然地坪50mm 5.有排水措施 6.其他
项目负责人 土质情况 验收结果
验收结论
总承包单位 专项方案编制人(签名):
基础施工单位
监理单位
专项方案编制人(签名):
专业监理工程师(签名):
参加验收
人
员
项目技术负责人(签名): 项目负责人(签名):
项目技术负责人(签名): 项目负责人(签名):
总监理工程师(签名):
（项目章）
（项目章）
工程名称
扣件式钢管脚手架基础验收表
搭设部位
总承包单位
项目负责人
专业承包单位 施工执行标
准及编号 验收内容和标准
1.是否按方案施工 2.场地平整夯实 3.承载力是否满足设计要求 4.底座标高宜高于自然地坪50mm 5.有排水措施 6.其他
项目负责人 土质情况 验收结果
验收结论
总承包单位 专项方案编制人(签名):
扣件试钢管脚手架验收表
纵向水平杆可采用对接或搭接。对接扣件应交错布置，不宜设在同步（跨）内，不同跨相邻接头错开距离应大于500mm，各接头中心至主节点的距离不宜大于纵距的1/3
纵向水平杆每根杆两端高差不应超过±10mm，步距、横距偏差不超过±20mm，纵距偏差不超过±50mm
立杆总垂直度偏差不超过±100mm
架体顶部必须高处工作面1.2m以上
剪刀撑搭接长度应不小于50cm，固定扣件不少于2个，不得采用对接，每道剪刀撑搭接宽度不大于4跨，且大于6m
一字形、开口形脚手架两端及高度在24m以上的封闭型脚手架的拐角应设置横向斜撑，中间每隔6跨设置一道
7
脚手板
与防护
栏杆
架体外立杆内侧应用密目式安全网全封严
作业层脚手板应铺满、铺稳，有固定措施，不得有探头板，离开墙面120—150mm
10
卸料平台
卸料平台必须有专项设计，并附有何载及稳定性计算
卸料平台外侧设两道防护栏杆及挡脚板，并挂密目式安全网
卸料平台有限定荷载值警示牌，严禁超载
卸料平台支撑系统必须单独设置，固定在建筑物上，不得与脚手架连接
验收意见：
年月日
项目负责人
技术负责人
安装负责人
施工员
安全员
监理工程师
立杆底部应设置底座、铺设50mm厚、长度不少于2跨的木垫板或钢槽，超过50m时应现浇500mm厚混凝土基础
设置纵横向扫地杆，设置位置在底座上皮不大于200mm的立杆上
立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m
有良好排水措施且不积水
3
材质
钢管脚手架应采用外径48—51mm，壁厚3—3.5mm的3号普通钢管，且有产品合格征或质量保证书。严重锈蚀、压扁、弯曲、裂纹的钢管不得使用
纵向水平杆每根杆两端高差不应超过±10mm，步距、横距偏差不超过±20mm，纵距偏差不超过±50mm
立杆总垂直度偏差不超过±100mm
架体顶部必须高处工作面1.2m以上
剪刀撑搭接长度应不小于50cm，固定扣件不少于2个，不得采用对接，每道剪刀撑搭接宽度不大于4跨，且大于6m
一字形、开口形脚手架两端及高度在24m以上的封闭型脚手架的拐角应设置横向斜撑，中间每隔6跨设置一道
7
脚手板
与防护
栏杆
架体外立杆内侧应用密目式安全网全封严
作业层脚手板应铺满、铺稳，有固定措施，不得有探头板，离开墙面120—150mm
10
卸料平台
卸料平台必须有专项设计，并附有何载及稳定性计算
卸料平台外侧设两道防护栏杆及挡脚板，并挂密目式安全网
卸料平台有限定荷载值警示牌，严禁超载
卸料平台支撑系统必须单独设置，固定在建筑物上，不得与脚手架连接
验收意见：
年月日
项目负责人
技术负责人
安装负责人
施工员
安全员
监理工程师
立杆底部应设置底座、铺设50mm厚、长度不少于2跨的木垫板或钢槽，超过50m时应现浇500mm厚混凝土基础
设置纵横向扫地杆，设置位置在底座上皮不大于200mm的立杆上
立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m
有良好排水措施且不积水
3
材质
钢管脚手架应采用外径48—51mm，壁厚3—3.5mm的3号普通钢管，且有产品合格征或质量保证书。严重锈蚀、压扁、弯曲、裂纹的钢管不得使用
扣件式钢管脚手架搭设安全验收表
搭设中检查偏差的高度（m）
总高度
实际偏差（mm）
30m
H=2
H=10
H=20
H=30
±7
±30
±60
±90
中间档次用插入法
4
单双排、满堂脚手架间距
步距
纵距
横向
—
—
—
±20
±50
±20
□符合 □不符合
□符合 □不符合
□符合 □不符合
5
满堂支撑架间距
步距
立杆
间距
—
—
±20
±30
□符合 □不符合
□符合 □不符合
搭接
a≥100mm
L≥200mm
—
□符合 □不符合
9
扣件
主节点处各扣件中心店相互距离
a≤150mm
—
□符合 □不符合
同步立杆上两个相隔对接扣件的高差
a≥500
—
□符合 □不符合
立杆上的对接扣件至主节点的距离
a≤h/3
—
□符合 □不符合
纵向水平杆上的对接扣件至主节点的距离
a≤la/3
—
□符合 □不符合
6
纵向水平杆高差
一根杆的两端
—
±20
□符合 □不符合
同跨内两根纵向水平杆高差
—
±10
□符合 □不符合
续表C.6.3.1
项次
项目
技术要求
允许
偏差
（mm）
实际情况
符合性
7
剪刀撑斜杆与地面的倾角
45°~60°
—
□符合 □不符合
8
脚手板外伸长度
对接
a=（130-150）
总高度
实际偏差（mm）
30m
H=2
H=10
H=20
H=30
±7
±30
±60
±90
中间档次用插入法
4
单双排、满堂脚手架间距
步距
纵距
横向
—
—
—
±20
±50
±20
□符合 □不符合
□符合 □不符合
□符合 □不符合
5
满堂支撑架间距
步距
立杆
间距
—
—
±20
±30
□符合 □不符合
□符合 □不符合
搭接
a≥100mm
L≥200mm
—
□符合 □不符合
9
扣件
主节点处各扣件中心店相互距离
a≤150mm
—
□符合 □不符合
同步立杆上两个相隔对接扣件的高差
a≥500
—
□符合 □不符合
立杆上的对接扣件至主节点的距离
a≤h/3
—
□符合 □不符合
纵向水平杆上的对接扣件至主节点的距离
a≤la/3
—
□符合 □不符合
6
纵向水平杆高差
一根杆的两端
—
±20
□符合 □不符合
同跨内两根纵向水平杆高差
—
±10
□符合 □不符合
续表C.6.3.1
项次
项目
技术要求
允许
偏差
（mm）
实际情况
符合性
7
剪刀撑斜杆与地面的倾角
45°~60°
—
□符合 □不符合
8
脚手板外伸长度
对接
a=（130-150）
扣件式钢管脚手架验收表
扣件式钢管脚手架验收表
编号：
工程名称
施工单位
架体用途
架体全高
验收日期
架体总长度
架体荷载
分段验收高度
施工负责人
验收人员
序号
验收项目
验收内容及要求
验收结果
1
搭拆相关技术资料
专项施工方案应经审核审批，超过一定规模的有专家论证；
专项施工方案中的设计、详图、安全措施应与实际相符；
架体搭拆安全技术交底应符合方案及实际要求。
立杆除顶层顶步外，不得采用搭接；
杆件对接扣件应交错布置，并符合规范要求；
扣件紧固力矩不应小于40N·m，且不应大于6Байду номын сангаасN·m。
8
层间防护
作业层脚手板下应采用安全平网兜底，以下每隔10m应采用安全平网封闭；作业层里排架体与建筑物之间应采用脚手板或安全平网封闭。
9
构配件
材质
钢管直径、壁厚、材质应符合规范要求；
作业层外侧应设置高度不小于180mm的挡脚板。
6
横向水平杆设置
横向水平杆应设置在纵向水平杆与立杆相交的主节点处，两端应与纵向水平杆固定；
作业层应按铺设脚手板的需要增加设置横向水平杆；
单排脚手架横向水平杆插入墙内不应小于180mm。
7
杆件连接
纵向水平杆杆件宜采用对接，若采用搭接，其搭接长度不应小于1m，且固定应符合规范要求；
钢管弯曲、变形、锈蚀应在规范允许范围内；
扣件应进行复试且技术性能符合规范要求。
10
通道
供作业人员上下的通道宽度、坡度应符规范要求；
转角休息平台、防护栏杆、剪刀撑、横向水平干加密的设置应符合规范要求。
11
其他
编号：
工程名称
施工单位
架体用途
架体全高
验收日期
架体总长度
架体荷载
分段验收高度
施工负责人
验收人员
序号
验收项目
验收内容及要求
验收结果
1
搭拆相关技术资料
专项施工方案应经审核审批，超过一定规模的有专家论证；
专项施工方案中的设计、详图、安全措施应与实际相符；
架体搭拆安全技术交底应符合方案及实际要求。
立杆除顶层顶步外，不得采用搭接；
杆件对接扣件应交错布置，并符合规范要求；
扣件紧固力矩不应小于40N·m，且不应大于6Байду номын сангаасN·m。
8
层间防护
作业层脚手板下应采用安全平网兜底，以下每隔10m应采用安全平网封闭；作业层里排架体与建筑物之间应采用脚手板或安全平网封闭。
9
构配件
材质
钢管直径、壁厚、材质应符合规范要求；
作业层外侧应设置高度不小于180mm的挡脚板。
6
横向水平杆设置
横向水平杆应设置在纵向水平杆与立杆相交的主节点处，两端应与纵向水平杆固定；
作业层应按铺设脚手板的需要增加设置横向水平杆；
单排脚手架横向水平杆插入墙内不应小于180mm。
7
杆件连接
纵向水平杆杆件宜采用对接，若采用搭接，其搭接长度不应小于1m，且固定应符合规范要求；
钢管弯曲、变形、锈蚀应在规范允许范围内；
扣件应进行复试且技术性能符合规范要求。
10
通道
供作业人员上下的通道宽度、坡度应符规范要求；
转角休息平台、防护栏杆、剪刀撑、横向水平干加密的设置应符合规范要求。
11
其他
扣件式钢管脚手架验收表
转角休息平台、防护栏杆、剪刀撑、横向水平干加密的设置符合规范要求。
11
其他
其他需要验收的内容
验收签字
验收结论
搭设负责人：使用负责人：项目安全负责人：项目负责人：
年月日年月日年月日年月日
5
脚手板与防护栏杆
脚手板材质、规格应符合规范要求，铺板应严密、牢靠；
架体外侧应采用密目式安全网封闭，网间连接应严密；
作业层应按规范要求设置防护栏杆；
作业层外侧应设置高度不小于180mm的挡脚板。
脚手板材质、规格符合规范要求，铺板应严密、牢靠；
架体外侧采用密目式安全网封闭，网间连接应严密；
作业层按规范要求设置防护栏杆；
立杆基础平整、夯实；
立杆基础外侧设置排水沟；
立杆底部底座、垫板符合规范要求；
立杆底端扫地杆的设置符合规范要求。
3
架体拉结
架体与建筑结构拉结形式应与方案要求相符；
架体应从第一步纵向水平杆处开始设置连墙件；
架体高度24m以上时，必须使用刚性连墙件。
架体与建筑结构拉结形式与方案要求相符；
架体从第一步纵向水平杆处开始设置连墙件；
4
杆件间距与剪刀撑
立杆、纵向水平杆、横向水平杆间距应符合设计和规范要求；
纵向剪刀撑、横向剪刀撑的设置应符合规范要求；
剪刀撑杆件的接长、剪刀撑斜杆与架体杆件的固定应符合规范要求。
立杆、纵向水平杆、横向水平杆间距符合设计和规范要求；
纵向剪刀撑、横向剪刀撑的设置符合规范要求；
剪刀撑杆件的接长、剪刀撑斜杆与架体杆件的固定符合规范要求。
架体搭拆安全技术交底应符合方案及实际要求。
搭设方案已审批；
专项施工方案中的设计、详图、安全措施与实际相符；
11
其他
其他需要验收的内容
验收签字
验收结论
搭设负责人：使用负责人：项目安全负责人：项目负责人：
年月日年月日年月日年月日
5
脚手板与防护栏杆
脚手板材质、规格应符合规范要求，铺板应严密、牢靠；
架体外侧应采用密目式安全网封闭，网间连接应严密；
作业层应按规范要求设置防护栏杆；
作业层外侧应设置高度不小于180mm的挡脚板。
脚手板材质、规格符合规范要求，铺板应严密、牢靠；
架体外侧采用密目式安全网封闭，网间连接应严密；
作业层按规范要求设置防护栏杆；
立杆基础平整、夯实；
立杆基础外侧设置排水沟；
立杆底部底座、垫板符合规范要求；
立杆底端扫地杆的设置符合规范要求。
3
架体拉结
架体与建筑结构拉结形式应与方案要求相符；
架体应从第一步纵向水平杆处开始设置连墙件；
架体高度24m以上时，必须使用刚性连墙件。
架体与建筑结构拉结形式与方案要求相符；
架体从第一步纵向水平杆处开始设置连墙件；
4
杆件间距与剪刀撑
立杆、纵向水平杆、横向水平杆间距应符合设计和规范要求；
纵向剪刀撑、横向剪刀撑的设置应符合规范要求；
剪刀撑杆件的接长、剪刀撑斜杆与架体杆件的固定应符合规范要求。
立杆、纵向水平杆、横向水平杆间距符合设计和规范要求；
纵向剪刀撑、横向剪刀撑的设置符合规范要求；
剪刀撑杆件的接长、剪刀撑斜杆与架体杆件的固定符合规范要求。
架体搭拆安全技术交底应符合方案及实际要求。
搭设方案已审批；
专项施工方案中的设计、详图、安全措施与实际相符；
扣件式钢管脚手架验收表
剪刀撑搭接长度应大于1m，固定扣件应不少于2个。每道剪刀撑搭设宽度应不大于4跨，且大于6m。
一字形、开口形脚手架两端及高度在24m以上的封闭型脚手架的拐角应设置横向斜撑，中间每隔6跨设置一道。
8
脚手板与防防栏杆
架体外立杆内侧应用密目式安全网封严。
作业层脚手板应铺满、铺稳，有固定措施，不得有探头板，离开墙面120～150mm。
扣件式钢管脚手架验收表
工程名称
搭设
高度
搭设
日期
序号
验收
项目
验收内容
验收结果
1
施工方案
有专项安全施工组织设计并经上级审批，针对性强，能指导施工
封闭（半封闭）脚手架必须有设计计算书，高度超过50m的脚手架应采用分段卸荷等有效措施，并专门设计
有专项安全技术交底
搭架单位及人员具有相应的资质
2
专家论证
落地式钢管脚手架高度超过50m，是否有进行专家论证，是否有专家论证报告
高度在24m以上的双排脚手架必须采用刚性连墙件与建筑物可靠连接
连墙件的拉筋应采用直径4mm的钢丝拧成双股使用或采用不小于6mm的钢筋
（续上表）
6
杆件间距
立杆横距纵距应符合规定要求，步距应不大于1.8m
7
剪刀撑
24m以下单、双排外脚手架两端外侧应设置剪刀撑，并由底部至顶部连续设置，中间相邻剪刀撑净距不大于15m；24m以上的双排脚手架整个长度和高度方向应设置连续剪刀撑，并与地面成45°至60°夹角。
扣件采用可锻铸铁件且无裂纹、变形、滑丝，在拧紧力矩为40～65N.m时不得发生破坏。
底座：铸铁底座符合国家规定；焊接底座外径尺寸为150×150 mm，厚度不低于8mm
脚手板可采用钢、木、竹材料制作，每块质量应不大于30kg。
一字形、开口形脚手架两端及高度在24m以上的封闭型脚手架的拐角应设置横向斜撑，中间每隔6跨设置一道。
8
脚手板与防防栏杆
架体外立杆内侧应用密目式安全网封严。
作业层脚手板应铺满、铺稳，有固定措施，不得有探头板，离开墙面120～150mm。
扣件式钢管脚手架验收表
工程名称
搭设
高度
搭设
日期
序号
验收
项目
验收内容
验收结果
1
施工方案
有专项安全施工组织设计并经上级审批，针对性强，能指导施工
封闭（半封闭）脚手架必须有设计计算书，高度超过50m的脚手架应采用分段卸荷等有效措施，并专门设计
有专项安全技术交底
搭架单位及人员具有相应的资质
2
专家论证
落地式钢管脚手架高度超过50m，是否有进行专家论证，是否有专家论证报告
高度在24m以上的双排脚手架必须采用刚性连墙件与建筑物可靠连接
连墙件的拉筋应采用直径4mm的钢丝拧成双股使用或采用不小于6mm的钢筋
（续上表）
6
杆件间距
立杆横距纵距应符合规定要求，步距应不大于1.8m
7
剪刀撑
24m以下单、双排外脚手架两端外侧应设置剪刀撑，并由底部至顶部连续设置，中间相邻剪刀撑净距不大于15m；24m以上的双排脚手架整个长度和高度方向应设置连续剪刀撑，并与地面成45°至60°夹角。
扣件采用可锻铸铁件且无裂纹、变形、滑丝，在拧紧力矩为40～65N.m时不得发生破坏。
底座：铸铁底座符合国家规定；焊接底座外径尺寸为150×150 mm，厚度不低于8mm
脚手板可采用钢、木、竹材料制作，每块质量应不大于30kg。
扣件式钢管脚手架验收记录表
作业层里排架体与建筑物间隙应采用脚手板或安全平网封闭
通道设置与防护
26
应设置人员上下通道；
上下通道宽度≥1m ，坡度≯1﹕3，坡道应设踏步
27
坡道及平台两侧设1.2m高防护栏杆和≮180mm高
挡脚板；脚手板拼接严密，绑扎牢固
28
上下通道按规定设置剪刀撑、连墙件
门 洞
29
架体门洞桁架应符合规范的构造要求
14
主节点处小横杆全部设置，作业层小横杆等间距设置且最大间距≯1/2纵距
15
立杆接头对接；立杆、大横杆接头错开，同步或同跨内相邻杆件不得有2个接头，相邻两步或两跨内杆件接头错开≮500 mm
续表C3.1
验收项目
序号
安全技术要求
结 果
剪刀撑与横向斜撑
16
每道剪刀撑宽度4跨～6跨，且≮6m，角度45°～ 60°，搭接长度≮1m，用不少于2个扣件固定，扣件距杆端距离≮100mm
17
高度＜24m的脚手架必须在外侧立面两端、转角及中间≯15m各设置剪刀撑，并由底到顶连续设置；高度≥24m的脚手架，在外侧立面沿长度和高度连续设置剪刀撑
18
高度＞24m的脚手架，除拐角处、开口处设置横向斜撑外，中间每隔6跨距设置一道
19
横向斜撑在同一节间，由底至顶呈之字型连续布置
脚手板与防护栏杆
20
9
连墙件距主节点≯300mm，连接点牢固、可靠
10
架体开口处连墙件垂直间距设置≯2步，且≯4m
11
架体高度>24m时，必须采用刚性连接
杆件距与接头
12
方案设计值：
立杆纵距（）m，允许偏差±50 mm
立杆横距（）m，允许偏差±20 mm
通道设置与防护
26
应设置人员上下通道；
上下通道宽度≥1m ，坡度≯1﹕3，坡道应设踏步
27
坡道及平台两侧设1.2m高防护栏杆和≮180mm高
挡脚板；脚手板拼接严密，绑扎牢固
28
上下通道按规定设置剪刀撑、连墙件
门 洞
29
架体门洞桁架应符合规范的构造要求
14
主节点处小横杆全部设置，作业层小横杆等间距设置且最大间距≯1/2纵距
15
立杆接头对接；立杆、大横杆接头错开，同步或同跨内相邻杆件不得有2个接头，相邻两步或两跨内杆件接头错开≮500 mm
续表C3.1
验收项目
序号
安全技术要求
结 果
剪刀撑与横向斜撑
16
每道剪刀撑宽度4跨～6跨，且≮6m，角度45°～ 60°，搭接长度≮1m，用不少于2个扣件固定，扣件距杆端距离≮100mm
17
高度＜24m的脚手架必须在外侧立面两端、转角及中间≯15m各设置剪刀撑，并由底到顶连续设置；高度≥24m的脚手架，在外侧立面沿长度和高度连续设置剪刀撑
18
高度＞24m的脚手架，除拐角处、开口处设置横向斜撑外，中间每隔6跨距设置一道
19
横向斜撑在同一节间，由底至顶呈之字型连续布置
脚手板与防护栏杆
20
9
连墙件距主节点≯300mm，连接点牢固、可靠
10
架体开口处连墙件垂直间距设置≯2步，且≯4m
11
架体高度>24m时，必须采用刚性连接
杆件距与接头
12
方案设计值：
立杆纵距（）m，允许偏差±50 mm
立杆横距（）m，允许偏差±20 mm
扣件式钢管脚手架检查验收表
扣件式钢管脚手架检查验收表
表
注：本表由施工单位填报，监理单位、利用单位、安拆单位各存一份
门式钢管脚手架检查验收表
表
注：本表由施工单位填报，监理单位、施工单位、安拆单位各存一份
碗扣式钢管脚手架检查验收表
表
注：本表由施工单位填报，监理单位、施工单位、安拆单位各存一份
承插型盘扣式钢管支架检查验收表
表
注：本表由施工单位填报，监理单位、施工单位、安拆单位各存一份
满堂式脚手架检查验收表
表
注：本表由施工单位填报，监理单位、施工单位、安拆单位各存一份
悬挑式脚手架检查验收表
表
注：本表由施工单位填报，监理单位、施工单位、安拆单位各存一份
附着起落脚手架第一次安装完毕及利用前检查验收表
表
注：本表由施工单位填报，监理单位、施工单位、安拆单位各存一份。
附着式起落脚手架提升下降作业前检查验收表
表
注：本表由施工单位填报，监理单位、施工单位、租赁单位、安拆单位各存一份。
高处作业吊篮利用验收表
表
注：本表由施工单位填报，监理单位、施工单位、租赁单位、安拆单位各存一份。
悬挑式钢平台验收单
表
注：悬挑式钢平台，每移位一次须从头验收。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、设施验收表
扣件式钢管脚手架基础验收表
GDAQ209020101
工程名称
搭设部位
总承包单位
项目负责人
专业承包单位 施工执行标
准及编号 验收内容和标准
1.是否按方案施工 2.场地平整夯实 3.承载力是否满足设计要求 4.底座标高宜高于自然地坪50mm 5.有排水措施 6.其他
项目负责人 土质情况 验收结果
验收结论
总承包单位 专项方案编制人(签名):
验收日期:
年 月日
基础施工单位
监理单位
专项方案编制人(签名):
专业监理工程师(签名):
参加验收
人
员
项目技术负责人(签名): 项目负责人(签名):
项目技术负责人(签名): 项目负责人(签名):
总监理工程师
扣件式钢管脚手架基础验收表
GDAQ209020101
工程名称
搭设部位
总承包单位
项目负责人
专业承包单位 施工执行标
准及编号 验收内容和标准
1.是否按方案施工 2.场地平整夯实 3.承载力是否满足设计要求 4.底座标高宜高于自然地坪50mm 5.有排水措施 6.其他
项目负责人 土质情况 验收结果
验收结论
总承包单位 专项方案编制人(签名):
验收日期:
年 月日
基础施工单位
监理单位
专项方案编制人(签名):
专业监理工程师(签名):
参加验收
人
员
项目技术负责人(签名): 项目负责人(签名):
项目技术负责人(签名): 项目负责人(签名):
总监理工程师
