XRD衍射仪的工作原理(1)
XRD衍射仪的工作原理PPT课件
散射或康普顿一吴有 训散射,也称之为不相 干散射，是因散射线 分布于各个方向，波 长各不相等，不能产 生干涉现象。
第20页/共92页
不相干散射
• 入射X射线遇到电子时，
•
将电子撞至一方，成为反
冲电子。入射线的能量对
' 0 .01 2 c4 o 3 s
电子作功而消耗一部份后，
剩余部份以X射线向外辐
射。散射X射线的波长
（λ‘）比入射X射线的波
长（λ）长，其差值与角
度α之间存在如右图关系：
• 不相干散射在衍射图相上 成为连续的背底，其强度 随（sinθ/λ）的增加而 增大，在底片中心处（λ 射线与底片相交处）强度 最小，α越大，强度越大。
第21页/共92页
射线的探测与防护
X射线的探测
• 荧光屏法； • 照相法； • 辐射探测器法：X射线光子对气体和某些固态物质的电离作用可以用来检查X射线

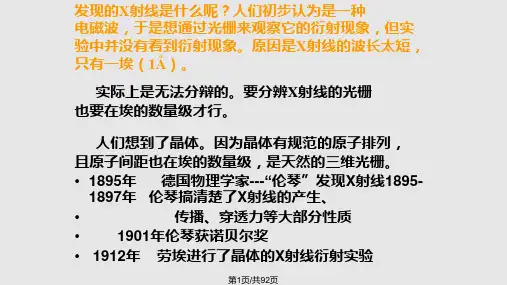

实际上是无法分辩的。要分辨X射线的光栅 也要在埃的数量级才行。
人们想到了晶体。因为晶体有规范的原子排列，
且原子间距也在埃的数量级，是天然的三维光栅。
• 1895年 德国物理学家---“伦琴”发现X射线18951897年 伦琴搞清楚了X射线的产生、
•
传播、穿透力等大部分性质
•
1901年伦琴获诺贝尔奖
• 1912年 劳埃进行了晶体的X射线衍射实验
第5页/共92页
冷却水 金 属 靶
X射线 电子
玻璃 钨灯丝
接变压器
铍窗口
X射线
金属聚灯罩
X射线管剖面示意图
第6页/共92页
产生条件
高速电子遇靶突然停止产生X-射线
1.灯丝 产生自由电子
2.高压 加速电子
(完整版)X射线单晶体衍射仪原理简介
X射线单晶体衍射仪原理简介X射线单晶体衍射仪一．引言X射线单晶体衍射仪的英文名称是X—ray single crystal diffractometer,简写为XRD。
本仪器分析的对象是一粒单晶体，如一粒砂糖或一粒盐。
在一粒单晶体中原子或原子团均是周期排列的。
将X射线（如Cu的Kα辐射）射到一粒单晶体上会发生衍射，由对衍射线的分析可以解析出原子在晶体中的排列规律，也即解出晶体的结构［1］。
物质或由其构成的材料的性能是与晶体的结构密切相关的，如金刚石和石墨都是由纯的碳构成的，由于它们的晶体结构不同就有着截然不同的性质。
二．X射线单晶体衍射仪测定晶体结构的原理和仪器构造［2,3］。
（一）晶体衍射的基本公式由于晶体中原子是周期排列的，其周期性可用点阵表示。
而一个三维点阵可简单地用一个由八个相邻点构成的平行六面体（称晶胞）在三维方向重复得到。
一个晶胞形状由它的三个边(a，b,c）及它们间的夹角(γ，α，β)所规定，这六个参数称点阵参数或晶胞参数，见图1。
这样一个三维点阵也可以看成是许多相同的平面点阵平行等距排列而成的,这样一族平面点阵称为一个平面点阵族，常用符号HKL(HKL为整数）来表示。
一个三维空间点阵划分为平面点阵族的方式是很多的，其平面点阵的构造和面间距d可以是不同的，见图1。
晶体结构的周期性就可以由这一组dHKL来表示。
图1 代表结晶体周期性的点阵一个小晶体衍射X射线，其衍射方向是与晶体的周期性(d）有关的.一个衍射总可找到一个晶面族HKL，使它与入射线在此面族上符合反射关系，就以此面族的符号HKL作为此衍射之指数。
其间关系用布拉格方程(式1）来表示.2dHKLsinθHKL=nλ（1）式中,θHKL为入射线或反射线与晶面族之间的夹角（见图2）,λ为入射X射线波长，n为反射级数。
图2 布拉格反射示意图衍射线的强度是与被重复排列的原子团的结构,也即和原子在晶胞中的分布装况(坐标）有关,其间的关系由方程式（2)表示（2）式中， E称为累积能量，I0为入射线强度，e, m为电子的电荷与质量，c为光速，λ为X射线波长，Vu为晶胞体积，称洛仑兹偏振（LP）因子，｜F｜为结构振幅，e—2MT为温度因子,A为吸收因子,V为小单晶体的体积，ω为样品的转速，其中结构因子=｜FHKL｜eiαHKL(3)式中, fj, xj,yj,zj 分别为第j个原子的原子散射因子及它在晶胞中的分数坐标（以晶胞边长为1)。
xrd衍射仪的工作原理
xrd衍射仪的工作原理宝子！今天咱来唠唠那个超酷的XRD衍射仪到底是咋工作的。
XRD衍射仪啊，就像是一个超级侦探，专门去探究晶体内部的小秘密呢。
你想啊，晶体那结构可复杂了，就像一个精心搭建的小城堡，里面的原子啊分子啊都规规矩矩地排列着。
XRD衍射仪就想办法把这个排列情况给找出来。
这个仪器呢，有一个很重要的部分，那就是X射线源。
这个X射线源就像一个超级小太阳，不断地发射出X射线。
这些X射线就像一群超级小的小精灵，它们精力充沛地朝着样品冲过去。
这时候的样品呢，就像是一个神秘的小王国，在等着这些小精灵来探索。
当X射线小精灵碰到样品的时候，就会发生超级有趣的事情哦。
因为晶体里面的原子是有规律排列的，就像一排排整齐的小士兵。
X射线小精灵打过来的时候，就会被这些小士兵给散射开。
不过呢，这个散射可不是乱七八糟的，而是按照一定的规则来的。
就好像是小士兵们给小精灵们指了路，让它们按照特定的方向跑出去。
然后呢，有一个探测器在旁边等着这些被散射后的X射线小精灵。
这个探测器可机灵了，它能感受到X射线小精灵的到来，还能知道它们是从哪个方向来的，强度是多少呢。
这就好比是在一个大迷宫的出口，有一个小卫士在数着从不同通道跑出来的小精灵数量。
那根据这些探测器收集到的信息啊，就可以知道晶体里面原子的排列情况啦。
你可以想象成，通过看小精灵们跑出来的路径和数量，就能把小城堡里面小士兵的排列给画出来一样。
比如说，如果在某个方向上探测器收到了很多X射线小精灵，那就说明在晶体里面这个方向上的原子排列有特殊的地方，可能是原子层之间的距离刚好让X射线在这个方向上特别容易散射。
而且哦，XRD衍射仪得到的图谱就像一个独特的密码本。
图谱上那些高低起伏的峰啊，每一个都有自己的小秘密。
高的峰就像是在大声喊着：“这里的原子排列很特别哦！”而低的峰呢，也在悄悄说：“我这里也有信息，可别把我给忽略啦。
”再说说这个仪器的准确性吧。
它就像一个超级精准的小工匠，一点点的误差都不放过。
X射线衍射仪(XRD)

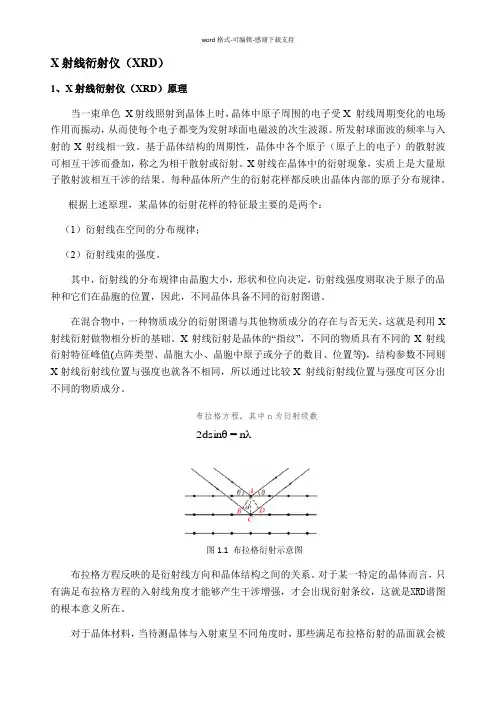

X 射线衍射仪（XRD ）1、X 射线衍射仪（XRD ）原理当一束单色 X 射线照射到晶体上时，晶体中原子周围的电子受X 射线周期变化的电场作用而振动，从而使每个电子都变为发射球面电磁波的次生波源。
所发射球面波的频率与入射的X 射线相一致。
基于晶体结构的周期性，晶体中各个原子（原子上的电子）的散射波可相互干涉而叠加，称之为相干散射或衍射。
X 射线在晶体中的衍射现象，实质上是大量原子散射波相互干涉的结果。
每种晶体所产生的衍射花样都反映出晶体内部的原子分布规律。
根据上述原理，某晶体的衍射花样的特征最主要的是两个：（1）衍射线在空间的分布规律；（2）衍射线束的强度。
其中，衍射线的分布规律由晶胞大小，形状和位向决定，衍射线强度则取决于原子的品种和它们在晶胞的位置，因此，不同晶体具备不同的衍射图谱。
在混合物中，一种物质成分的衍射图谱与其他物质成分的存在与否无关，这就是利用X 射线衍射做物相分析的基础。
X 射线衍射是晶体的“指纹”，不同的物质具有不同的X 射线衍射特征峰值(点阵类型、晶胞大小、晶胞中原子或分子的数目、位置等)，结构参数不同则X 射线衍射线位置与强度也就各不相同，所以通过比较X 射线衍射线位置与强度可区分出不同的物质成分。
布拉格方程，其中n 为衍射级数图1.1 布拉格衍射示意图布拉格方程反映的是衍射线方向和晶体结构之间的关系。
对于某一特定的晶体而言，只有满足布拉格方程的入射线角度才能够产生干涉增强，才会出现衍射条纹，这就是XRD 谱图的根本意义所在。
对于晶体材料，当待测晶体与入射束呈不同角度时，那些满足布拉格衍射的晶面就会被n λ=2dsin θ检测出来，体现在X射线衍射（XRD）图谱上就是具有不同的衍射强度的衍射峰。
对于非晶体材料，由于其结构不存在晶体结构中原子排列的长程有序，只是在几个原子范围内存在着短程有序，故非晶体材料的X射线衍射（XRD）图谱为一些漫散射馒头峰。
应用已知波长的X射线来测量θ角，从而计算出晶面间距d，这是用于X射线结构分析；另一个是应用已知d的晶体来测量θ角，从而计算出特征X射线的波长，进而可在已有资料中查出试样中所含的元素。
xrd的工作原理及使用方法 -回复
xrd的工作原理及使用方法 -回复X射线衍射（X-ray diffraction，简称XRD）是一种常用的材料表征技术，可以通过分析材料的晶体结构和晶格参数来研究材料的性质和结构。
本文将详细介绍X射线衍射的工作原理和使用方法。
一、X射线衍射的工作原理X射线衍射的工作原理基于X射线与物质中的原子及电子的相互作用。
当X射线通过晶体或非晶体材料时，X射线与物质中的原子或电子发生散射，散射的X射线在不同的角度下形成衍射图样。
由于不同晶体具有不同的晶格结构，因此它们产生的衍射图样也不同。
X射线衍射主要有两种衍射模式，即布拉格衍射和拉曼衍射。
在布拉格衍射中，X射线与晶体平面上的晶面相互作用，形成一个或多个尖锐的衍射峰，每个峰对应着晶格常数和晶体结构的信息。
而在拉曼衍射中，X射线与晶体内的原子相互作用，衍射光的能量发生变化，从而提供元素组成和原子环境的信息。
二、X射线衍射的使用方法1. 实验准备进行X射线衍射实验前，首先需要准备样品和仪器设备。
样品应制备成粉末状或薄片状，并保证表面光滑和尺寸适宜。
仪器设备主要包括X射线发生器、样品支架、衍射仪和探测器等。
2. 样品加载将样品放置在样品支架上，并调整样品的位置和角度，使其能够与X射线发生器和探测器有效地进行相互作用。
样品的定位和调整需根据实验的要求和所需的数据进行精确控制。
3. 实验操作打开X射线发生器和探测器，确定合适的实验条件和参数。
根据目标，选择合适的X射线波长、发射电流和发射电压等，以及旋转样品支架的角度范围和步长。
同时，根据样品的特性选择合适的衍射仪模式，如传统旋转衍射仪或针对薄膜的反射衍射仪等。
4. 数据采集开始实验后，X射线经样品散射后被探测器接收，并通过电子学系统将信号转换为数字信号。
通过逐步旋转样品支架，收集在不同角度下衍射光的强度分布。
数据采集过程需要保持稳定，并根据实验要求选择合适的时间间隔和步进角度。
5. 数据处理与分析采集到的数据经过初步处理后，可进行进一步的数据分析。
xrd衍射仪工作原理
X射线衍射（XRD）是一种常用的材料结构分析技术，通过测量材料中X射线的衍射模式，可以得到材料晶体结构和晶体学信息。
X射线衍射仪是用于进行X射线衍射实验的仪器设备。
X射线衍射仪的工作原理如下：
1. X射线源：X射线衍射仪通常使用X射线管作为X射线源。
X射线管内部有一个阴极和一个阳极，当高压加到阴极上时，电子会从阴极被加速，并与阳极碰撞，产生X射线。
2. 样品准备：待测材料常常被制成薄片、粉末或块状样品，并进行必要的前处理，如研磨、成块或薄片制备。
3. X射线衍射：X射线从X射线管发出后，通过多层滤光器等装置进行滤波和束缚，以获得所需的X射线波长。
然后，X射线照射到样品上，晶体中的原子或分子会对X射线进行衍射。
4. 探测器：探测器主要用于检测和记录材料中的衍射X射线信号。
最常见的探测器是点式或线扫描的曲线探测器（如闪烁计数器或硅PIN探测器），通过转动样品，可以在不同角度下测量样品的衍射强度。
5. 角度扫描：X射线衍射仪通常通过旋转样品台来实现角度扫描。
样
品台在X射线照射下以一定的角速度旋转，通过连续记录不同角度下的衍射强度，构建衍射图谱。
6. 衍射图谱分析：根据衍射图谱，可以通过布拉格方程和多种数学方法来确定材料的晶格参数、晶体结构类型和材料的相对定量分析等信息。
总的来说，X射线衍射仪通过发射X射线、照射样品、测量衍射信号和数据分析来获得材料的晶体结构信息，基于固体物质对X射线的散射特性，实现对材料结构的研究和分析。
XRD的原理及应用ppt课件
.
10
三、X射线衍射方法
• X 射线的波长较短, 大约在10- 8~ 10- 10cm 之间。与晶体中的原子间距数量级相同, 因 此可以用晶体作为X 射线的天然衍射光栅, 这就使得用X射线衍射进行晶体结构分析成 为可能。在研究晶体材料时，X射线衍射方 法非常理想非常有效，而对于液体和非晶 态物固体，这种方法也能提供许多基本的 重要数据。所以X射线衍射法被认为是研究 固体最有效的工具。在各种衍射实验方法 中，基本方法有单晶法、多晶法和双晶法。
衍射），已成为近代X射线衍射技术取得突出成 就的标志。但在双晶体衍射体系中，当两个晶体 不同时，会发生色散现象。因而，在实际应用双 晶衍射仪进行样品分析时，参考晶体要与被测晶
体相同，这使得双晶衍射仪的使用受到限制。
.
24
四、X射线衍射的应用
• X射线衍射技术发展到今天, 已经成为最基 本、最重要的一种结构测试手段, 其主要应 用主要有物相分析 、 精密测定点阵参数、 应力的测定、晶粒尺寸和点阵畸变的测定、 结晶度的测定 、 晶体取向及织构的测定
.
18
德拜相机
德拜相机结构简单，主 要由相机圆筒、光栏、 承光管和位于圆筒中心 的试样架构成。相机圆 筒上下有结合紧密的底 盖密封，与圆筒内壁周 长相等的底片，圈成圆 圈紧贴圆筒内壁安装， 并有卡环保证底片紧贴 圆筒。
.
19
X射线衍射仪法
• X射线衍射仪法以布拉格实验装置为原型，融合了机械与 电子技术等多方面的成果。衍射仪由X射线发生器、X射 线测角仪、辐射探测器和辐射探测电路4个基本部分组成， 是以特征X射线照射多晶体样品，并以辐射探测器记录衍 射信息的衍射实验装置。现代X射线衍射仪还配有控制操 作和运行软件的计算机系统。
一文看懂X射线衍射仪XRD基本原理
一文看懂X射线衍射仪XRD基本原理X射线衍射仪（X-ray diffraction，简称XRD）是一种用于研究物质结构的仪器。
它基于X射线和物质晶体间的相互作用，通过测量晶体对入射X射线的衍射现象，可以推断出晶体结构的信息。
XRD的基本原理可以概括为以下几个方面：1.X射线的产生：X射线是由高速运动的电子通过高能电压加速器加速而产生的。
当电子的速度足够高时，电子与原子核的相互作用会产生特定能量的X射线。
2.X射线的衍射：当入射X射线与晶体相互作用时，X射线会发生衍射现象。
晶体的晶格结构决定了入射X射线的衍射角度和强度分布，衍射实验可以通过观察衍射图样来分析晶体的结构信息。
3. 布拉格方程：布拉格方程是描述衍射现象的数学关系。
它可以表示为2dsinθ = nλ，其中d为晶胞间距，θ为衍射角度，n为衍射级数，λ为入射X射线的波长。
根据布拉格方程，通过测量衍射角度和已知入射X射线的波长，可以确定晶胞间距d。
4.衍射图样解析：通过观察衍射图样，可以得到衍射峰的位置和强度信息。
每个衍射峰对应一个特定的晶面族，通过解析衍射峰的位置和强度分布，可以确定晶格参数和晶体的结构。
5.数据处理：XRD实验通常会得到一系列衍射峰的位置和对应的强度数据。
为了获得更准确的晶体结构信息，需要进行一系列的数据处理和分析。
常用的处理方法包括数据平滑、背景减除、衍射峰拟合等。
XRD广泛应用于材料科学、物理学、化学等领域，通过分析物质的晶体结构，可以了解材料的晶格参数、晶体缺陷、晶体取向和结晶度等重要信息。
同时，XRD还可以用于粉末衍射、薄膜衍射、单晶衍射等不同类型的实验，以满足不同应用的需要。
总之，X射线衍射仪是一种基于X射线的仪器，通过测量晶体对入射X射线的衍射现象来研究物质的结构。
它的基本原理包括X射线的产生、X射线的衍射、布拉格方程、衍射图样解析和数据处理等方面。
XRD在材料科学和相关领域中具有重要的应用价值。
(完整)XRD 基本原理
一文看懂XRD基本原理（必收藏）XRD全称X射线衍射（X—Ray Diffraction）,利用X射线在晶体中的衍射现象来获得衍射后X射线信号特征，经过处理得到衍射图谱。
利用谱图信息不仅可以实现常规显微镜的确定物相，并拥有“透视眼”来看晶体内部是否存在缺陷（位错）和晶格缺陷等,下面就让咱们来简要的了解下XRD的原理及应用和分析方法，下面先从XRD原理学习开始。
1X射线衍射仪的基本构造XRD衍射仪的适用性很广,通常用于测量粉末、单晶或多晶体等块体材料，并拥有检测快速、操作简单、数据处理方便等优点,是一个标标准准的“良心产品”。
在X射线衍射仪的世界里， X射线发生系统（产生X射线)是“太阳”，测角及探测系统（测量2θ和获得衍射信息)是其“眼睛”，记录和数据处理系统是其“大脑”,三者协同工作,输出衍射图谱。
在三者中测角仪是核心部件，其制作较为复杂，直接影响实验数据的精度，毕竟眼睛是心灵的窗户嘛！下面是X射线衍射仪和测角仪的结构简图。
XRD结构简图XRD立式测角仪2X射线产生原理X射线是一种频率很高的电磁波,其波长为10—8-10-12m远比可见光短得多，因为其穿透力很强，并且其在磁场中的传播方向不受影响。
小提示:X射线具有一定的辐射，对人体有一定的副作用，目前主要铅玻璃来进行屏蔽。
X射线是由高速运动的电子流或其他高能辐射流（γ射线、中子流等）流与其他物质发生碰撞时骤然减速，且与该物质中的内层原子相互作用而产生的.X射线管的结构不同的靶材，因为其原子序数不同，外层的电子排布也不一样,所以产生的特征X射线波长不同。
使用波长较长的靶材的XRD所得的衍射图峰位沿2θ轴有规律拉伸;使用短波长靶材的XRD谱沿2θ轴有规律地被压缩。
但需要注意的是，不管使用何种靶材的X射线管，从所得到的衍射谱中获得样品面间距d 值是一致的，与靶材无关.辐射波长对衍射峰强的关系是：衍射峰强主要取决于晶体结构，但是样品的质量吸收系数（MAC）与入射线的波长有关，因此同一样品用不同耙获得的图谱上的衍射峰强度会有稍微的差别。
XRD衍射仪的工作原理
XRD衍射仪的工作原理XRD（X射线衍射）仪是利用X射线与物质相互作用的现象来研究物质的结构和性质的仪器。
其工作原理可以简单地描述为：入射X射线束照射到样品上，被样品中的原子核和电子散射，产生散射波。
这些散射波经过改变入射角度的X射线检测器的检测，得到衍射图样，通过对衍射图样的分析，可以获得物质的晶体结构、晶格常数和相对原子位置等信息。
1.X射线的生成：X射线由X射线管产生，X射线管由一个阴极和一个阳极组成。
在阴极上加高电压，使阴极表面的电子高速运动并撞击到阳极上。
撞击过程中，电子从一个能位较低的级别跃迁到能位较高的级别，撞击电子的能量以X射线的形式释放出来。
2.X射线的选择：X射线管产生的X射线包括连续的白线辐射和特征X射线。
为了减少背景噪声，通常通过使用滤光器来选择特定的X射线能量范围。
3.X射线的照射：样品需要制备成粉末状，然后利用样品舱将样品放置在X射线束前。
入射的X射线束穿过样品，并与样品中的原子核和电子相互作用。
这些相互作用会散射出去，并以特定的角度散射回来。
4.散射波的检测：为了测量散射的X射线，衍射仪上配备了一个X射线检测器，例如固态探测器或闪烁计数器。
这些检测器可以测量X射线的强度和能量，形成衍射图样。
5.衍射图样的分析：通过对衍射图样的分析，可以确定物质的晶体结构、晶格常数和相对原子位置等信息。
常用的分析方法包括布拉格方程和倒易空间图。
XRD衍射仪的工作原理基于X射线与样品中原子核和电子的相互作用。
入射的X射线与样品中的原子核和电子散射，形成散射波。
通过检测和分析散射回来的X射线，可以得到衍射图样，并从中获得物质的结构和性质信息。
这使得XRD成为一种非常重要和广泛应用于材料科学、地球科学、生物学等领域的研究工具。
xrd仪器的原理及应用
XRD仪器的原理及应用1. 什么是XRD仪器？XRD仪器是一种研究材料结构的工具，全称为X-射线衍射仪（X-Ray Diffraction）。
它利用X射线入射材料表面后的衍射现象，通过记录和分析衍射图样，得到材料的结晶结构信息。
2. XRD仪器的原理XRD仪器的原理基于布拉格（Bragg）定律，即当入射X射线的波长与晶格的间距满足一定条件时，晶体会对入射X射线进行衍射。
根据布拉格定律，可以得到以下公式：$$ n\\lambda = 2d\\sin\\theta $$其中，n为衍射阶次，$\\lambda$为入射X射线的波长，d为晶格的间距，$\\theta$为衍射角。
3. XRD仪器的主要组成部分XRD仪器由以下几个主要组成部分构成：3.1 X射线源X射线源是XRD仪器中最关键的部分之一，它产生出高能的X射线，通常使用射线管（X-ray tube）作为X射线源。
射线管中包含有一个阳极和一个阴极，当高压施加在射线管上时，阴极产生的电子被加速并击中阳极，从而产生X射线。
3.2 样品支撑台样品支撑台是放置待测样品的位置，在XRD仪器中通常采用旋转支撑台，可以使样品在不同角度下进行测量。
样品支撑台的设计使得样品能够固定且精确地旋转。
3.3 X射线检测器X射线检测器是记录和测量被样品衍射的X射线的装置。
目前常用的X射线检测器包括闪烁计数器（scintillation counter）和平板探测器（flat panel detector）。
这些检测器能够测量到衍射的位置和强度，并将其转化为电信号进行分析和记录。
3.4 数据处理系统数据处理系统是将X射线检测器测量到的信号转化为衍射图样，并进行数据分析和解释的系统。
它通常由计算机和相关的数据分析软件组成。
4. XRD仪器的应用XRD仪器在材料科学、化学、地质学等领域有着广泛的应用。
4.1 材料结构分析XRD仪器可以用于分析材料的结晶结构。
通过测量样品的衍射图样，可以得到晶格常数、晶体对称性以及晶体结构等信息。
XRD衍射仪的工作原理(两篇)
引言：X射线衍射（XRD）是一种重要的材料表征技术，广泛应用于材料科学、地球科学、化学等领域。
X射线衍射仪是实现XRD技术的关键设备，通过分析样本对X射线的衍射模式，可以得到材料的晶体结构、晶体相、晶体缺陷等信息。
本文将深入探讨XRD衍射仪的工作原理，主要包括光学系统、样品支架、X射线源、探测器等方面的内容。
概述：XRD衍射仪是一种光学与物理学结合的高精度仪器，它利用X 射线与晶体相互作用的特性，通过收集和分析衍射信号，确定晶体的结构信息。
通常，衍射仪包括光学系统、样品支架、X射线源、探测器等重要部分。
正文：一、光学系统1. 晶体取向器：晶体的取向对衍射图案的解析具有重要影响，晶体取向器可以调整晶体在仪器中的位置和方向，以获得理想的取向效果。
2. 光学准直器：光学准直器用于将来自X射线源的X射线束准直，以提高衍射信号的强度和清晰度。
3. 绕射器：绕射器用于将入射的X射线束转为平行的束流，以保证样品在绕射过程中的衍射效果准确可靠。
二、样品支架1. 固定性样品支架：用于固定单晶样品或固体材料，通常采用坚固且稳定的样品支架，以确保样品在测量过程中不发生移动或扭曲。
2. 旋转性样品支架：用于加工或测量多晶样品，旋转性样品支架可调整样品的旋转角度，以获得更全面的样品信息。
3. 温控样品支架：某些研究需要在不同温度下测量样品的衍射图案，温控样品支架可以在控制的温度范围内对样品进行加热或冷却。
三、X射线源1. XR-Tube：XR-Tube是使用最广泛的X射线源，其工作原理是通过将电子束击打在阳极上产生高能X射线。
2. 聚焦X射线源：聚焦X射线源通过使用聚焦花键来准直和聚焦X射线束，可以提高X射线的强度和空间分辨率。
3. 滑动X射线源：滑动X射线源具有可调节的出射角度，可以根据实验要求选择不同的入射角度，以获得更具信息量的衍射图案。
四、探测器1. 点式探测器：点式探测器具有高灵敏度和快速响应的特点，适用于快速数据采集和动态实时分析。
xrd粉末衍射的原理和使用步骤
X射线衍射（X-ray Diffraction，XRD）是一种常用的材料结构表征技术，通过分析材料中探测到的X射线衍射图谱，可以获取材料晶体结构的信息，如晶格常数、晶体形态和结构缺陷等。
下面是XRD粉末衍射的原理和使用步骤：原理：
XRD粉末衍射原理基于布拉格方程，即2d sinθ = nλ，其中d是晶格面间距，θ是入射角，λ是X射线波长。
当X射线通过晶体时，遵循衍射规律，不同晶面上的衍射峰对应特定的角度位置和强度，从而可以获得该材料的晶体结构信息。
使用步骤：
1.样品制备：将待分析的样品制备成细小的粉末，通常通过研磨和退火等工艺得到均匀细腻的粉末样品。
2.样品安装：将样品放置在衍射仪的样品支架上，并确保样品均匀散布在样品台上，避免堆积或孔隙。
3.光路调整：根据衍射仪的要求，调整样品与X射线束之间的距离、入射角度和闪耀角度，并确保X射线束正确定位于样品上。
4.数据采集：衍射仪发射X射线束，样品发生衍射，形成衍射图谱。
利用探秘器等检测设备捕捉和记录衍射图谱，获得衍射强度和入射角度等数据。
5.数据分析：通过对衍射图谱的解析和比对，利用计算机软件进行数据处理和拟合，得到样品的衍射峰位置、强度和半高宽等参数。
6.结果解读：根据衍射峰的位置和强度，结合相应的晶体结构数据库和理论知识，进行对比和分析，推导出样品的晶体结构信息，如晶格常数、晶胞参数和晶体取向等。
需要注意的是，XRD粉末衍射仅适用于非晶体或多晶体样品分析，对于单晶体样品，需要使用X射线单晶衍射技术进行分析。
此外，合适的衍射仪器和精确的操作方法也是确保精确测量和准确数据分析的关键。
XRD原理
衍射指数（干涉指数）
2(
d hkl n
) sin
2 d HKL sin
把晶面间距为d hkl 的（hkl）晶面的n级反 射看成是与(hkl)晶面平行，晶面间距为 d hkl 的（HKL）晶面的1级反射。 d HKL
n
衍射指数
（HKL）晶面不一定是晶体中的原子面， 为简化引入的，称干涉面，用（HKL）表 示，其指数称衍射指数，用HKL表示。 H = nh K =nk L = nl HKL互为质数时，代表一族真实的晶面， 是广义的晶面指数。 布拉格方程： 2d sin
F fe
2 i 0
fe
2 i h / 2 k / 2
fe
2 i k / 2 l / 2
fe
2 i l / 2i k l e il h f
系统消光
衍射线I=0，衍射线消失，系统消光。 （原子在晶胞中的位置不同引起某些方向 衍射线的消失--点阵消光）。 尽管满足衍射条件，因F = 0使衍射线消 失的现象。 对于体心点阵，可以产生衍射的晶面为 110、200、211、220、221、310 …
结构因子
衍射产生的充分必要条件是： 满足布拉格方程 2d sin 2 FHKL 0 结构因子不为0
x射线衍射线束的强度
同一衍射花样中，e、m、c为固定物理常 数，Io、λ、R、V、Vo对同一物相的各衍射 线均相等，衍射线的相对积分强度可用 5个强度因子的乘积来表示：
I 相 F P ( ) e
2 2 M
A( )
x射线衍射线束的强度
XRD衍射仪的工作原理
XRD衍射仪的工作原理XRD（X射线衍射）仪是一种用来研究物质的晶体结构及其晶体学性质的高级仪器。
它利用X射线的衍射现象来确定物质的晶体结构。
X射线是由X射线管产生的高能电子束，当高能电子束与物质中的原子相互作用时，会放出一种称为X射线的电磁波。
X射线的波长与晶体的晶胞尺寸相关，因此通过测量X射线的衍射图案，可以推断晶体的结构。
XRD仪的工作原理涉及以下几个步骤：1.X射线的产生：XRD仪使用X射线管产生X射线。
X射线管由阴极和阳极组成，当高压通过时，阴极上的电子会被加速到阳极上。
当这些高能电子击中阳极时，会产生X射线。
2.X射线的单色化：由于X射线源产生的X射线波长范围很大，需要通过单色化装置来选择特定波长范围的X射线。
常见的单色化装置是使用晶体作为衍射元素，例如钠化镁晶体。
这些晶体具有特定的间距，可以选择性地衍射出特定的波长范围的X射线。
3.X射线的照射：在样品上照射单色化后的X射线，X射线会与晶体中的原子相互作用，进而发生衍射现象。
受到衍射的X射线会以特定的角度散射出去。
4.衍射图案的捕捉：XRD仪会使用一个探测器来捕捉衍射图案。
常见的探测器是闪烁探测器或面阵探测器。
这些探测器能够检测到散射X射线的强度和角度。
5.数据分析：得到衍射图案后，需要进行数据分析来确定物质的晶体结构。
通过测量衍射角度和强度，可以推断出晶胞的尺寸、晶胞中原子的排列方式以及晶体的空间群。
通常，数据会与已知的标准晶体结构进行比对，以确定物质的晶体结构。
除了确定物质的晶体结构，XRD仪也可以用于其他方面的研究。
例如，通过测量X射线的衍射图案，可以研究材料的晶体缺陷、晶胞形变等。
此外，XRD还可以用于定量分析样品中不同晶相的含量，以及研究材料的晶体学性质，例如晶体学常数、晶体弹性性质等。
总之，XRD仪的工作原理是利用X射线的衍射现象来确定物质的晶体结构和其他晶体学性质。
通过X射线的照射和衍射，以及探测器的捕捉和数据分析，可以获得关于晶体结构的重要信息。
x射线衍射仪结构和工作原理
X射线衍射仪（X-ray Diffraction, XRD）是一种用于分析物质晶体结构、物相组成和晶体参数的仪器。
其工作原理基于X射线通过晶体时产生的衍射现象。
以下是X射线衍射仪的结构和工作原理：
1. 结构：
- 光源：产生X射线，通常使用高能电子束轰击金属靶材，产生特征X射线（与靶材元素对应的具有特定波长的X射线）。
- 样品台：用于放置待测样品，可调整样品位置，使其与X射线束对准。
- 衍射光路：包括入射X射线、样品和探测器。
入射X射线穿过样品后，产生衍射信号，经探测器接收并转换为电信号。
- 探测器：用于接收衍射后的X射线，将其转化为可测量的电信号，从而得到衍射数据。
- 数据处理系统：对探测器收集到的衍射数据进行处理和分析，获得物质的晶体结构信息。
2. 工作原理：
- 当X射线通过晶体时，由于晶体内部原子间的距离与X射线波长相近，会发生衍射现象。
衍射后的X射线在某些方向上加强，其他方向上减弱。
- 分析探测器收集到的衍射数据，可以确定晶体的点阵类型、晶面间距等结构参数。
- 通过对比已知晶体结构的衍射图谱，可以对未知晶体进行物相分析、定性分析和定量分析。
XRD衍射仪的工作原理
XRD衍射仪的工作原理
XRD衍射仪是一种分析样品晶体结构的仪器，其工作原理基于X射线与晶体格面间的散射现象。
XRD衍射仪的核心部件包括射线源、样品架、衍射角度测量仪、以及衍射图谱显示器等。
具体工作流程如下：
1.射线源会释放出一束单色X射线，通常为Cu Kα线，其波长为1.54 Å（十亿分之一米）。
2.射线经过样品架中的样品后，会与样品中的晶体格面发生相互作用，引起不同角度的散射。
3.散射出的X射线在经过衍射角度测量仪后，会被转化为电信号并传输到计算机上进行处理。
4.经过数据处理后，会生成一个衍射图谱，其中呈现了样品中不同的晶体格面及其对应的衍射线位置。
5.通过对衍射图谱中不同晶体格面对应的峰位进行分析，可以确定样品的晶体结构及其晶格参数等信息。
总体来说，XRD衍射仪通过分析样品中不同晶体格面对X射线的散射行为，以及对衍射图谱中不同峰位的解析和分析，实现对样品晶体结构的定性和定量分析。
XRD衍射仪的工作原理
XRD衍射仪的工作原理
XRD (X射线衍射) 仪是一种用于物质的结构分析的工具，它能够通过测量材料的X射线衍射图谱来确定其结晶结构和晶格参数。
XRD仪器主要由X射线管、样品台、衍射器、探测器以及数据分析软件等部分组成。
其工作原理如下：
1. X射线管产生X射线
XRD仪器的X射线管采用钨靶、铜靶或铬靶，通过电子轰击靶材，靶材中的原子被高能电子击中，产生X射线。
2. X射线通过样品被衍射
产生的X射线经过样品时，被样品的原子散射或反射，形成衍射图案。
3. 衍射图案经过衍射器产生衍射峰
衍射器将衍射图案中的X射线进行分离，使X射线能够投射到探测器上，并将这些X射线转换为电信号。
4. 探测器将电信号转换为计数信号
探测器接收来自衍射器的X射线，将其转换为计数信号。
计数信号会随着X射线的强度而增加。
5. 数据分析软件处理计数信号
数据分析软件接收来自探测器的计数信号，将其转换为衍射图谱。
通过分析衍射图谱，可以确定样品的晶体结构和晶格参数。
综上所述，XRD仪器通过产生X射线、样品衍射、衍射峰计
数和数据分析等步骤来确定材料的结晶结构，是一种非常实用的分析工具。
xrd工作原理
xrd工作原理XRD工作原理。
X射线衍射（X-ray diffraction，XRD）是一种常用的材料表征手段，它通过对材料中原子的排列方式进行分析，从而揭示材料的结构信息。
XRD技术在材料科学、化学、地质学等领域有着广泛的应用，下面将介绍XRD的工作原理。
X射线是一种高能量的电磁波，它具有很强的穿透能力。
当X射线照射到物质上时，会与物质中的电子发生相互作用，产生散射现象。
XRD仪器利用这种散射现象来获取材料的结构信息。
当X射线照射到晶体上时，晶体中的原子会对X射线进行衍射，产生衍射图样。
通过分析衍射图样，可以得到材料的晶体结构、晶格常数、晶体取向等信息。
XRD仪器通常由X射线发生器、样品台、衍射仪和探测器等部分组成。
X射线发生器产生高能量的X射线，照射到样品上；样品台用于固定样品，并使其与X射线垂直对齐；衍射仪用于收集样品散射出的X射线，并将其转化为衍射图样；探测器用于测量衍射图样的强度分布。
通过对衍射图样的分析，可以得到材料的结构信息。
XRD技术可以对晶体样品、粉末样品、薄膜样品等进行分析。
对于晶体样品，XRD可以确定晶体的结构类型、晶格常数、晶体取向等信息；对于粉末样品，XRD可以确定样品中各种晶相的含量和晶粒尺寸；对于薄膜样品，XRD可以确定薄膜的结晶度和取向性。
通过XRD技术，可以深入了解材料的结构特征，为材料的设计和制备提供重要参考。
总之，X射线衍射技术是一种非常重要的材料表征手段，它通过对材料中原子的排列方式进行分析，揭示材料的结构信息。
XRD 技术在材料科学、化学、地质学等领域有着广泛的应用，对于研究材料的结构特征具有重要意义。
希望本文所介绍的XRD工作原理能够对您有所帮助。
三维xrd的原理 -回复
三维xrd的原理-回复三维XRD（X射线衍射）是一种强大的工具，可以用来研究晶体的结构、相变、应变状态等。
它通过分析样品中散射X射线的性质和角度来揭示晶体的微观结构。
本文将详细介绍三维XRD的原理，并逐步解释其工作原理。
第一步：X射线的基本原理在介绍三维XRD之前，我们需要先了解X射线的基本原理。
X射线是一种高能量的电磁辐射，具有较短的波长和高频率。
它可以穿透物质，并与物质内部的电子相互作用，进而产生散射。
第二步：衍射的基本原理当X射线束通过一个晶体样品时，它会与晶体中的原子相互作用，产生散射。
这种散射现象被称为衍射。
衍射是一种波的性质，当波遇到物体边缘或孔隙时，波会发生弯曲和散射，形成新的波。
这些散射波会干涉并形成衍射图样。
第三步：多晶体衍射的原理在多晶体中，晶体沿不同的方向有着不同的取向。
当X射线射向样品时，只有那些满足布拉格衍射条件的晶面才会产生衍射。
根据布拉格方程（nλ= 2dsinθ），其中n是衍射阶次，λ是入射X射线的波长，d是晶面间距，θ是衍射角度，我们可以计算出晶面的间距。
第四步：倾斜系综法（Tilt Series）的原理倾斜系综法是三维XRD最重要的工具之一。
它通过一系列倾斜样品的取向来获取更多的结构信息。
在倾斜系综法中，样品以不同的角度倾斜，将每个倾斜角度处的衍射图样收集起来。
这些衍射图样可以用来计算晶体在三维空间中的结构。
第五步：衍射图像的获取和分析为了获取衍射图像，我们需要使用一台X射线衍射仪。
X射线衍射仪由三个基本部分组成：X射线源、样品台和探测器。
X射线源会发射出一束X 射线，该射线通过样品台的样品。
探测器会将散射的X射线转换成电信号，并记录下来。
根据这些信号，我们可以获取整个样品的衍射图像。
第六步：数据处理和三维重建获得衍射图像后，我们需要对数据进行处理和分析。
首先，我们将每个倾斜角度处的图像与参考图像进行对比，以便确定衍射图样中的峰位。
然后，我们使用倾斜系综法来计算出晶体在三维空间中的结构。
