buck-boost变换器工作原理

buck-boost变换器工作原理
Buck-boost变换器是一种电力转换装置，它可以将直流电压转换为不同的电压水平，从而实现电源的调整和控制。

它工作的原理基于开关电源的工作原理和能量储存原理。

Buck-boost变换器的基本结构包括开关管、电感、电容和控制电路。

工作原理如下：
1. 当输入电压高于输出电压时，开关管K1关闭，开关管K2打开。

此时，电感L和电容C组成的LC滤波回路开始储存能量。

电感L的磁场储存了电流的能量，电容C储存了电压的能量。

2. 在上述状态下，当开关管K1关闭时，由于电感的特性，电流不会突变。

电感L会释放储存的能量，电流会从电感流向负载。

3. 当电感释放能量时，负载上的电压会高于输入电压。

这样就实现了电压升高的功能。

4. 当输入电压低于输出电压时，开关管K1打开，开关管K2关闭。

此时，电容C充满了能量，而电感L则储存能量。

5. 在上述状态下，当开关管K1打开时，电感的磁场会继续储存能量。

电感释放能量，电流从电感流向负载。

6. 当电感释放能量时，负载上的电压会低于输入电压。

这样就实现了电压降低的功能。

通过不断地开关开关管K1和K2，Buck-boost变换器可以实现输入电压到输出电压的转换。

控制电路会根据输出电压的变化来控制开关管的状态，以实现稳定的输出电压。

总结起来，Buck-boost变换器通过周期性地储存和释放能量来实现对输入电压的调节，从而实现对输出电压的升高或降低。

这种转换过程是通过改变开关管的状态来控制的，通过控制电路实现对输出电压的稳定性控制。

电机控制技术(可逆PWM变换器).

专业
专注
专心
电机控制技术
———可逆脉宽调制变换器
工作单位：邢台职业技术学院
主讲：李光举
目录
1
H型桥式可逆PWM变换器
2
1.1双极式控制方式
3
1.2输出波形
4
1.3输出平均电压
5
1.4调节范围
6
1.5性能评价
桥式可逆PWM变换器
可逆PWM变换器主电路有多种形式，最常用的是桥式（亦称H形）电路，如图1所示。
U, i +Us
ton=T/2
Ud
O0
ton T
t
-Us
这个交变电流的平均值为零，不产生平均转矩，徒然增大电机的损耗，这是双极式控制的缺点。但它也有好处，在电机停止时仍有高频微振电流，从而消除了正、反向时的静摩擦死区，起着所谓“动力润滑”的作用。
1.5 性能评价
双极式控制的桥式可逆PWM变换器有下列优点：
1
VVTT22
UUg g2D3
A
+_ MM
B
id
VD2 VD4 1
Ug3
VVTT33
ton T
UUgg3
3
Ug4
VVTT44
0
UUgg4
4
ton T
1.1 双极式控制方式
（1）正向运行：
第2阶段，在ton ≤ t ≤ T期间， Ug1 、 Ug4为负， VT1 、 VT4截止， VD2 、 VD3续流，并钳位使 VT2 、 VT3保持截止，电流 id 沿回路2流通，电动机M两端电压UAB = –Us ；
1.1双极式控制方式
0 0
Ug1 0 ton T Ug2
ton T

mc34063升压电路图大全(十款模拟电路设计原理图详解)

mc34063升压电路图大全（十款模拟电路设计原理图详解）MC34063DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：能在3.0-40V的输入电压下工作短路电流限制低静态电流输出开关电流可达1.5A（无外接三极管）输出电压可调工作振荡频率从100HZ到100KHZMC34063电路原理：振荡器通过恒流源对外接在CT管脚（3脚）上的定时电容不断地充电和放电以产生振荡波形。

充电和放电电流都是恒定的，振荡频率仅取决于外接定时电容的容量。

与门的C输入端在振荡器对外充电时为高电平，D输入端在比较器的输入电平低于阈值电平时为高电平。

当C和D输入端都变成高电平时触发器被置为高电平，输出开关管导通;反之当振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制通过检测连接在VCC和5脚之间电阻上的压降来完成功能。

当检测到电阻上的电压降接近超过300mV时，电流限制电路开始工作，这时通过CT管脚（3脚）对定时电容进行快速充电以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。

MC34063引脚图及原理框图MC34063引脚功能1脚：开关管T1集电极引出端;2脚：开关管T1发射极引出端;3脚：定时电容ct接线端;调节ct可使工作频率在100100kHz范围内变化;4脚：电源地;5脚：电压比较器反相输入端，同时也是输出电压取样端;使用时应外接两个精度不低于。

Supertex生产的HV9912升压变换器控制器的集成电路是一个闭环与峰值电流控制

Supertex生产的HV9912升压变换器控制器的集成电路是一个闭环与峰值电流控制、开关模式变换器的LED驱动器。

HV9912的内置功能克服了变换器的缺点，特别地，它有一个“切断MOSFET”驱动的输出端。

当短路或输入过电压时，由这个输出驱动的外置MOSFET可以切断LED串。

这个“切断MOSFET”还可以极大地提高变换器的PWM调光响应速度。

可见HV9912升压变换器控制器的工作原理可以如下文所示：HV9912内部的高电压调节器可将9～9OV的输入电压调节到7.75V的VDD电压，作为芯片的供电电源。

这个电压范围适于大多数的升压应用。

当降压电路和SEPIC电路需要精准的电流控制时也可以使用此芯片。

在高压降压变换应用中，输入端可串联一个稳压二极管，以便承受更高的操作电压或减小芯片的功率损耗。

当外部电压源通过一个低压(>IOV)低电流二极管馈通时，芯片的VDD端可以过驱动。

当外部电压小于内部电压时，二极管可以防止HV9912损坏。

能加在HV9912的VDD引脚的最高稳态电压是l2V(瞬时额定电压为13.5V)。

考虑到二极管的正向压降，理想的电源电压应为l2V正负5%。

HV9912升压变换器控制器包含一个1.25V、精度为2%的带缓冲的参考电压。

通过REF、IREF和CLIM引脚间连接的分压器网络，电流参考等级和输入电流限制等级可由这个参考电压设定。

内部过压点也由这个参考电压确定。

HV9912的时钟可用外部电阻来设定。

如果电阻连接在引脚RT和GND间，变换器将工作在恒频模式；如果连接在RT和GATE引脚间，变换器工作在恒关断时间模式(在恒关断时间，不必通过斜坡补偿使变换器稳定)。

将所有芯片的引脚SYNC连接在一起，多个HV9912可以同步到同一开关频率。

有时同步是必须的，如在RGB照明系统中，或用EMI滤波来去除某一频率分量时。

将输出电流采样信号接至FDBK引脚，电流参考信号接至IREF引脚，可以实现闭环控制。

电气转换器工作原理

电气转换器工作原理电气转换器是一种将电能转换为其他形式能量的装置。

它是现代电气系统中不可或缺的组成部分，广泛应用于电力系统、电动机驱动、电子设备等领域。

本文将详细介绍电气转换器的工作原理。

1. 电气转换器的基本原理电气转换器的基本原理是根据能量守恒定律，将输入的电能转换为输出的其他形式能量。

它通过控制电流、电压和频率等参数的变化，实现能量的转换和调节。

2. 电气转换器的主要类型电气转换器根据能量转换的方式可以分为直流转换器和交流转换器两大类。

2.1 直流转换器直流转换器是将输入的直流电能转换为输出的直流电能或其他形式能量的装置。

常见的直流转换器有直流-直流变换器（DC-DC变换器）和直流-交流变换器（DC-AC变换器）。

2.1.1 直流-直流变换器直流-直流变换器是将输入的直流电压通过变换器的控制电路，转换为输出电压具有不同电平的装置。

它主要包括降压变换器、升压变换器和变压器等。

降压变换器将输入的直流电压降低到较低的电平，常见的有降压型开关电源；升压变换器将输入的直流电压提高到较高的电平，常见的有升压型开关电源；变压器将输入的直流电压变换为输出的直流电压，常见的有隔离型开关电源。

2.1.2 直流-交流变换器直流-交流变换器是将输入的直流电压转换为输出的交流电压的装置。

常见的直流-交流变换器有逆变器和交流电压调制器等。

逆变器将输入的直流电压转换为输出的交流电压，常用于太阳能发电系统、风力发电系统等。

交流电压调制器则是将输入的直流电压通过调制技术，转换为输出的交流电压，常用于电力系统中。

2.2 交流转换器交流转换器是将输入的交流电能转换为输出的交流电能或其他形式能量的装置。

常见的交流转换器有交流-直流变换器（AC-DC变换器）和交流-交流变换器（AC-AC变换器）。

2.2.1 交流-直流变换器交流-直流变换器是将输入的交流电压转换为输出的直流电压的装置。

常见的交流-直流变换器有整流器和有源滤波器等。

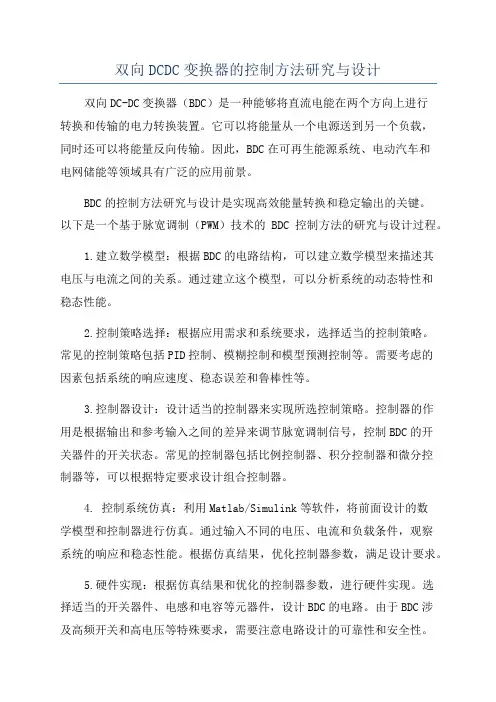

双向DCDC变换器的控制方法研究与设计

双向DCDC变换器的控制方法研究与设计双向DC-DC变换器（BDC）是一种能够将直流电能在两个方向上进行转换和传输的电力转换装置。

它可以将能量从一个电源送到另一个负载，同时还可以将能量反向传输。

因此，BDC在可再生能源系统、电动汽车和电网储能等领域具有广泛的应用前景。

BDC的控制方法研究与设计是实现高效能量转换和稳定输出的关键。

以下是一个基于脉宽调制（PWM）技术的BDC控制方法的研究与设计过程。

1.建立数学模型：根据BDC的电路结构，可以建立数学模型来描述其电压与电流之间的关系。

通过建立这个模型，可以分析系统的动态特性和稳态性能。

2.控制策略选择：根据应用需求和系统要求，选择适当的控制策略。

常见的控制策略包括PID控制、模糊控制和模型预测控制等。

需要考虑的因素包括系统的响应速度、稳态误差和鲁棒性等。

3.控制器设计：设计适当的控制器来实现所选控制策略。

控制器的作用是根据输出和参考输入之间的差异来调节脉宽调制信号，控制BDC的开关器件的开关状态。

常见的控制器包括比例控制器、积分控制器和微分控制器等，可以根据特定要求设计组合控制器。

4. 控制系统仿真：利用Matlab/Simulink等软件，将前面设计的数学模型和控制器进行仿真。

通过输入不同的电压、电流和负载条件，观察系统的响应和稳态性能。

根据仿真结果，优化控制器参数，满足设计要求。

5.硬件实现：根据仿真结果和优化的控制器参数，进行硬件实现。

选择适当的开关器件、电感和电容等元器件，设计BDC的电路。

由于BDC涉及高频开关和高电压等特殊要求，需要注意电路设计的可靠性和安全性。

6.实验验证：将设计的BDC系统进行实验验证。

输入不同的电压和负载条件，测试系统的响应和稳态性能。

根据实验结果，调整控制器参数和系统参数，进一步优化设计。

综上所述，双向DC-DC变换器的控制方法研究与设计是一个复杂的工程过程。

通过建立数学模型、选择适当的控制策略、设计控制器、进行仿真和实验验证，可以实现高效能量转换和稳定输出的目标。

电路中的电力电子变换器与控制

电路中的电力电子变换器与控制电力电子变换器是电路中广泛应用的一种电力转换装置，它能够将电能在不同电压、电流和频率下进行变换。

在各种电力电子设备中，电力电子变换器是至关重要的组成部分，能够满足各种电力需求，并实现能源的有效利用。

本文将探讨电路中的电力电子变换器的原理、应用以及相应的控制方法。

一、电力电子变换器的原理与分类电力电子变换器的工作原理是利用开关器件（如晶体管、功率MOSFET、IGBT等）进行电能的转换。

它根据输入和输出电信号的性质的不同进行分类。

常见的电力电子变换器包括交流/直流变换器（AC/DC Converter）、直流/交流变换器（DC/AC Converter）、直流/直流变换器（DC/DC Converter）等。

这些变换器可根据不同的电力应用进行组合和调节，以满足各种电力需求。

1. 交流/直流变换器交流/直流变换器将交流电转换为直流电，常见的应用是电源适配器，它能够将交流电源转换为所需的直流电压和电流以供设备使用。

其主要电路包括整流器和滤波器两部分，整流器将交流电转换为脉动的直流电，而滤波器则平滑输出的直流电。

控制方法主要包括PWM控制和电流控制等。

2. 直流/交流变换器直流/交流变换器将直流电转换为交流电，常见的应用包括逆变器和交流调压器。

逆变器能够将直流电源转换为交流电源，常用于太阳能发电系统和UPS（不间断电源）等领域。

交流调压器则能够调节交流电压的大小，以适应各种负载需求。

其控制方法包括SPWM（正弦波脉宽调制）控制和多电平逆变控制等。

3. 直流/直流变换器直流/直流变换器能够将直流电转换为不同电压和电流的直流电，常见的应用包括DC-DC Buck Converter和Boost Converter等。

Buck Converter能够将输入电压降低到所需的输出电压，而Boost Converter 则能够将输入电压提升到所需的输出电压。

其控制方法包括脉宽调制控制和电流反馈控制等。

频率变换器的工作原理详解

频率变换器的工作原理详解频率变换器，也被称为变频器或变频调速器，是一种用于调节电机转速的电气设备。

它通过改变电源频率，实现对电机转速的精确控制。

本文将详细解析频率变换器的工作原理。

一、频率变换器的组成部分频率变换器通常由以下几个主要部分组成：1. 整流器：将交流电源转换为直流电源，供给后续电路使用。

2. 中间电流环节：通过使用电感和电容组成的滤波器，将直流电源转换为平滑的直流电压。

3. 逆变器：将平滑的直流电压转换为可调节频率和幅值的交流电源。

4. 控制电路：接收外部输入信号，根据设定的参数，控制频率变换器输出的频率和转速。

二、频率变换器的工作原理频率变换器的工作原理可以分为以下几个步骤：1. 输入电源变换：交流电源首先通过整流器，将其转换为直流电源。

这是通过控制整流桥中的可控电子器件（如二极管或晶闸管）的导通和截止来实现的。

整流器的作用是将电源的波形变换为直流脉动电压。

2. 平滑电流输出：直流电源通过中间电流环节，如电容滤波器和电感滤波器，将直流电压平滑成稳定的直流电流。

这主要是通过电容器的充放电原理和电感的储能作用来实现的。

3. 逆变输出：平滑的直流电流经过逆变器，通过高频开关器件（如晶体管或IGBT）的开关控制，转换成可调节频率和幅值的交流电源输出。

逆变器通常采用Pulse Width Modulation（PWM）技术，通过控制开关器件的导通时间比例，来控制输出的频率和幅值。

4. 控制调节：频率变换器的控制电路接收外部输入信号，如速度设定信号，根据设定的参数和算法，通过对逆变器中开关器件的控制，调节输出频率和转速。

控制电路通常使用微处理器或专用芯片，通过运算和逻辑控制实现闭环控制的目的。

三、频率变换器的应用领域频率变换器广泛应用于各个领域，如工业、交通、家用电器等。

其中一些应用场景包括：1. 电机控制：频率变换器可实现电机的调速控制，提高效率和精准度。

在工业生产中，频率变换器广泛应用于机械设备的速度和转矩控制。

反激变换器控制电路的设计

反激变换器控制电路的设计反激变换器是一种常见的开关电源，其具有体积小、效率高、输出稳定等优点，在电子设备中得到广泛应用。

反激变换器的工作原理是利用开关器件的开关周期性地将输入电能转换为脉冲能量，并通过变压器实现电能的传输与转换。

在反激变换器中，控制电路起着起着关键的作用，它控制开关器件的开关状况，进而影响反激变换器的输出电压和电流。

1.稳定性控制电路应具有良好的稳定性，确保反激变换器的输出电压和电流稳定在设计要求的范围内。

稳定性包括两个方面，一是电压稳定性，即输出电压在负载变化、输入电压变化等情况下能够保持稳定；二是电流稳定性，即输出电流在变化负载下能够保持稳定。

2.响应速度控制电路应具有快速的响应速度，能够迅速调整开关器件的开关状况，以适应输入电压和负载变化的需要。

响应速度的快慢对于反激变换器的稳定性和动态特性有着重要影响。

3.保护功能控制电路应具有良好的保护功能，可以保护反激变换器遭受短路、过载等异常情况的损害。

保护功能包括过流保护、过压保护、温度保护等，可以通过传感器检测电流、电压和温度等参数，当这些参数超过设定值时，控制电路会采取相应的保护措施。

4.频率稳定性控制电路中的时序控制信号需要保持稳定的工作频率，以保证反激变换器的正常工作。

频率稳定性关系到变压器的工作效果和整个电路的稳定性，因此控制电路需要采取一定的措施来保证频率的稳定。

设计反激变换器控制电路时，需要根据具体的应用场景和要求进行选型和方案设计。

最常用的控制电路包括反馈控制、脉宽调制（PWM）控制、脉跳频率调制（PTFM）控制等。

-反馈控制是根据反馈信号来调整开关器件的开关状态。

它通过比较反馈信号和设定值，产生误差信号，根据误差信号调整开关器件的开关频率和占空比。

反馈控制的优点是稳定性高，适用于输出电压和电流要求较高的应用场合。

-PWM控制是通过改变开关器件的导通时间和关闭时间来调整输出电压和电流。

PWM控制器根据输入电压和负载情况，通过比较器和逻辑门产生比较脉冲，控制开关器件的导通和截止。

34063中文资料

联系电话：0755-29790719
传真：07558-29790840
深圳市联拓辉电子有限公司
引脚分布原理图
网站：
联系电话：0755-29790719
传真：07558-29790840
深圳市联拓辉电子有限公司
极限参数
电参数
网站：
设计规范表
电路原理
内部框图中所表示的电路解释如下：振荡器通过恒流源对外接在 CT 管脚(3 脚)上的定时电容不断地充电和放电，以产生振荡波形。充电和放电电流都是恒定的，所以振荡频率仅取决于外接定时电容的容量。与门的 C 输入端在振荡器对外充电时为高电平，D 输入端在比较器的输入电平低于阈值电平时为高电平。当 C 和 D 输入端都变成高电平时，触发器被置为高电平，输出开关管导通。反之，当振荡器在放电期间，C 输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。限制 SI 检测端(5 脚)通过检测连接在 V+和 5 脚之间电阻上的压降来完成功能。当检测到电阻上的电压降接近超过 300mV 时，电流限制电路开始工作。这时通过 CT 管脚(3 脚)对定时电容进行快速充电，以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的关闭时间延长。
�
34063 的封装形式为塑封双列 8 引线。
主要特性
� � � � � � � 能在 3.0-40V 的输入电压下工作短路电流限制低静态电流输出开关电流可达 1.5A(无外接三极管) 输出电压可调工作振荡频率从 100HZ 至 100KHZ 可构成升压降压或反向电源变换器
网站：
深圳市联拓辉电子有限公司
34063 DC/DC 变换器控制电路-----34063
概述与特点

34063中文资料

34063 双极型线性集成电路-------深圳市高地电子有限公司HIGHLAND SHENZHEN ELECTRONICS CO., LTD ELECTRONICS CO., LTD---------------------1DC/DC 变换器控制电路34063是一单片双极型线性集成电路专用于直流直流变换器控制部分片内包含有温度补偿带隙基准源一个占空比周期控制振荡器驱动器和大电流输出开关能输出1.5A 的开关电流它能使用最少的外接元件构成开关式升压变换器降压式变换器和电源反向器34063的封装形式为塑封双列8引线直插式特点能在3.040V 的输入电压下工作短路电流限制低静态电流输出开关电流可达1.5A(无外接三极管) 输出电压可调工作振荡频率从100HZ 至100KHZ 可构成升压降压或反向电源变换器内部框图V+地定时电容开关管发射极开关管集电极比较器反相输入电流检测«34063 双极型线性集成电路-------深圳市高地电子有限公司HIGHLAND SHENZHEN ELECTRONICS CO., LTD ELECTRONICS CO., LTD---------------------2极限参数参数符号数值单位电源电压 V+ 40 V 比较器输入电压范围 V I(COMP)-0.3+40V开关管集电极电压 V C(SW) 40 V 开关管发射极电压 V E(SW) 40 V 开关管集电极发射极电压V CE(SW) 40 V 驱动管集电极电压V C(DR) 40 V 开关管电流I SW 1.5A电参数除非特别说明V+=5V,Ta=0+70参数符号测试条件最小值典型值最大值单位振荡器部分充电电流 I CHG V CC =540V,T A =25 22 31 42 A 放电电流 I DISCHG V CC =540V,T A =25140 190 260 A 振荡幅度 V (OSC) T A =25 0.5 V 放电与充电电流之比 K V7=V CC ,T A =25 5.2 6.1 7.5 电流限制检测电压 V SENSE(C.L)I CHG =I DISCHG ,T A =25 250 300 350 mV 输出开关部分饱和电压1 V CE(SAT)1 I SW =1.0A,V C(DR)=V C(SW) 0.95 1.3 V 饱和电压2 V CE(SAT)2 I SW =1.0A,V C(DR )=5.0V 0.45 0.7 V 直流电流增益 G I(DC) I SW =1.0A,V CE =5.0V,T A =2550 180 关态集电极电流 I C(OFF) V CE =40V,T A =2510 100 nA比较器部分阈值电压V TH 1.21 1.24 1.29 V 阈值电压的电源调整率V TH V CC =340V2.0 5.0 mV输入偏置电流 I BIAS V1=0V 50 400 nA器件总体电源电流I CCV CC =540V,CT=0.001FV7=V CC ,V5>V TH ,2脚接地2.7 4.0 mA34063 双极型线性集成电路-------深圳市高地电子有限公司HIGHLAND SHENZHEN ELECTRONICS CO., LTD ELECTRONICS CO., LTD---------------------3工作原理由于内置有大电流的电源开关34063能够控制的开关电流达到1.5A 内部线路包含有参考电压源振荡器转换器逻辑控制线路和开关晶体管参考电压源是温度补偿的带隙基准源振荡器的振荡频率由3脚的外接定时电容决定.开关晶体管由比较器的反向输入端和与振荡器相连的逻辑控制线路置成ON 并由与振荡器输出同步的下一个脉冲置成OFF4-54-5410-5t I SAT 输出开关管饱和电压 t ON 输出开关管导通时间V F 整流二极管正向压降 t OFF 输出开关管关闭时间电路原理内部框图中所表示的电路解释如下振荡器通过恒流源对外接在CT 管脚(3脚)上的定时电容不断地充电和放电以产生振荡波形充电和放电电流都是恒定的所以振荡频率仅取决于外接定时电容的容量与门的C 输入端在振荡器对外充电时为高电平D 输入端在比较器的输入电平低于阈值电平时为高电平当C 和D 输入端都变成高电平时触发器被置为高电平输出开关管导通反之当振荡器在放电期间C 输入端为低电平触发器被复位使得输出开关管处于关闭状态电流限制SI 检测端(5脚)通过检测连接在V+和5脚之间电阻上的压降来完成功能当检测到电阻上的电压降接近超过300mV 时电流限制电路开始工作这时通过CT 管脚(3脚)对定时电容进行快速充电以减少充电时间和输出开关管的导通时间结果是使得输出开关管的关闭时间延长典型参数曲线34063 双极型线性集成电路-------深圳市高地电子有限公司HIGHLAND SHENZHEN ELECTRONICS CO., LTD ELECTRONICS CO., LTD---------------------4集电极电流 Ic(A)开关饱和压降 V s a t (V )开关饱和压降与集电极电流关系(达林顿方式 )102510410310定时电容 CT(pF)1010010001开关时间与定时电容关系开关时间 t o n ,t o f f ( s )100定时电容 CT(pF)振荡频率 f o s c (k H z )振荡频率与定时电容关系10101010电源电压 V+(V)电源电流 I c c (m A )电源电流与电源电压关系集电极电流 Ic(A)开关饱和压降 V s a t (V )开关饱和压降与集电极电流关系典型参数与温度关系曲线34063 双极型线性集成电路-------深圳市高地电子有限公司HIGHLAND SHENZHEN ELECTRONICS CO., LTD ELECTRONICS CO., LTD---------------------50环境温度 Ta( )饱和压降 (2)与温度关系饱和压降 (2)环境温度 Ta( )饱和压降 (1)与温度关系饱和压降 (1)-50-25255075100125环境温度 Ta( )电源电流与温度关系电源电流 I c c (m A )-50-25255075100125环境温度 Ta( )充放电流之比与温度关系充放电流之比环境温度 Ta( )域值电压与温度关系域值电压 V i n (V )典型应用线路34063 双极型线性集成电路-------深圳市高地电子有限公司HIGHLAND SHENZHEN ELECTRONICS CO., LTD ELECTRONICS CO., LTD---------------------6F100 HF图1 升压变换器图2 降压变换器图3 升压变换器 ( 大电流图4 降压变换器( 大电流图5 反向变换器应用特性曲线34063 双极型线性集成电路-------深圳市高地电子有限公司HIGHLAND SHENZHEN ELECTRONICS CO., LTD ELECTRONICS CO., LTD---------------------71.升压变换器1020304040302010输出电压与输入电压关系输出电压 V o u t (V )输入电压 Vin(V)101001000120253035输出电压与输出电流关系输出电压 V o u t (V )输出电流 Io(mA)2.降压变换器102030400123456输出电压与输入电压关系输出电压 V o u t (V )输入电压 Vin(V)1101001000输出电压 V o u t (V )输出电流 Io(mA)输出电压与输出电流关系。

MC34063产品说明书

DC/DC变换器控制电路34063产品说明书1、简介34063单片双极型线性集成电路，是专用于直流－直流变换器的控制芯片。

片内包含温度补偿带隙基准源、占空比周期控制器、功率驱动和大电流输出开关，最大峰值电流可达1.5A。

特点：○1工作电压范围宽，可在3.0V~40V的电压下工作；○2短路电流限制保护功能；○3静态功耗低；○4输出峰值电流可达1.5A（无外接三极管）；○5输出电压可调;；○6工作振荡频率从100Hz到100KHz；○7可构成升压，降压和反向电源变换器。

2．内部框图及工作原理2．1内部框图图1 TY34063内部框图2．2工作原理振荡器通过恒流源对外接在CT管脚（3脚）上的定时电容不断地充电和放电，以产生振荡波形，充电和放电的电流都是恒定的，所以振荡频率决定于外接定时电容的容量。

与门的C输入端在振荡器对外充电时为高电平，D输入端在比较器的输入电平低于阈值电平时为高电平。

当C和D的输入端都变成高电平时，触发器被置为高电平，输出开关管导通。

反之，到振荡器在放电期间，C输入端为低电平，触发器被复位，使得输出开关管处于关闭状态。

电流限制检测端Is通过检测连接在V＋和7脚之间电阻上的压降来完成功能。

当检测到电阻上的电压降接近超过300mV时，电流限制电路开始工作。

这时通过CT管脚（3脚）对定时电容进行快速充电，以减少充电时间和输出开关管的导通时间，结果是使得输出开关管的开关时间延长。

3．参数及测试条件：3．1极限参数表1.极限参数3．2电参数表2. 电参数（除非特殊说明：V＋＝5V，Ta＝25℃）4．典型应用电路：图2 .升压变换器图3 .降压变换器图4 .反向变换器图5 .升压变换器（大电流）图6 .降压变换器（大电流）5．封装形式：封装采用DIP8和SOP8两种封装形式，如下图所示。

图7 DIP8封装图8 SOP8封装。

MC34063 中文资料及应用电路

MC34063 中文资料及应用电路1. MC34063DC/DC变换器控制电路简介：MC34063是一单片双极型线性集成电路，专用于直流-直流变换器控制部分。

片内包含有温度补偿带隙基准源、一个占空比周期控制振荡器、驱动器和大电流输出开关，能输出1.5A的开关电流。

它能使用最少的外接元件构成开关式升压变换器、降压式变换器和电源反向器。

特点：*能在3.0-40V的输入电压下工作*短路电流限制*低静态电流*输出开关电流可达1.5A（无外接三极管）*输出电压可调*工作振荡频率从100HZ到100KHZ2.MC34063引脚图及原理框图3 MC34063应用电路图：3.1 MC34063大电流降压变换器电路、3.2 MC34063大电流升压变换器电路3.3 MC34063反向变换器电路3.4 MC34063降压变换器电路3.5 MC34063升压变换器电路3.5 MC34063升压变换器电路MC34063芯片设计的计算公式及应用讲解在论坛经常看到有人在应用MC34063的时候会遇到这样那样的问题，特别的电路中的参数计算上很是不太明了，我会陆续贴上一些相关的计算公式及相关应用数据，欢迎大家参与讨论。

外围元件标称含义和它们取值的计算公式：Vout(输出电压)＝1.25V（１＋R1／R2 ）Ct( 定时电容)：决定内部工作频率。

Ct=0.000 004*Ton(工作频率）Ipk=2*Iomax*T/toffRsc( 限流电阻)：决定输出电流。

Rsc＝0.33／IpkLmin (电感)：Lmin＝(Vimin－Vces)*Ton/ IpkCo(滤波电容)：决定输出电压波纹系数，Co＝Io*ton/Vp-p(波纹系数）固定值参数：ton/toff=(Vo+Vf－Vimin)/(Vimin－Vces）Vces=1.0VVimin:输入电压范围的最小值Vf=1.2V 快速开关二极管正向压降在实际应用中的注意：1、快速开关二极管可以选用IN4148，在要求高效率的场合必须使用 IN5819(贴片为SS14)；2、34063能承受的电压，即输入输出电压绝对值之和不能超过40V，否则不能安全稳定的工作；3、输出功率达不到要求的时候，比如＞1A时，可以通过外接扩功率管的方法扩大输出电流，三极管、双极型或MOS管均可，一般的芯片PDF资料上都会有典型扩流电路介绍；。

隔离型DC-DC变换器控制系统的研究

隔离型DC-DC变换器控制系统的探究摘要：隔离型DC/DC变换器广泛应用于各种电子设备中，控制系统的性能对变换器的工作稳定性和电路效率具有重要影响。

本文探究了几种常见的隔离型DC/DC变换器的控制方法，包括开环控制、反馈控制、猜测控制和混合控制等，对各种控制方法的优劣进行了比较和分析，从而为DC/DC变换器控制系统的设计提供参考。

本文还对隔离型DC/DC变换器的电路拓扑进行了介绍，包括基础的Boost、Buck、Buck-Boost和拓扑变换器等，以及多电平谐振变换器和多电平逆变器等高级拓扑。

最后，本文还介绍了DC/DC变换器的应用场景和将来进步趋势。

关键词：隔离型DC/DC变换器、控制系统、开环控制、反馈控制、猜测控制、拓扑变换器、多电平谐振变换器、多电平逆变器。

引言隔离型DC/DC变换器是一种将电源电压转换为适合特定负载的电压的重要电子器件，广泛应用于通信、计算机、汽车、军事等领域。

DC/DC变换器在电路设计中具有很高的使用率和灵活性。

变换器的功率转换效率和稳定性直接取决于其控制系统的设计和实现。

因此，DC/DC变换器的控制系统已成为电路设计和探究的一个重要领域。

本文将介绍DC/DC变换器的基本观点和原理，并比较分析几种常见的控制方法，探讨它们的优缺点。

本文还将介绍几种典型的DC/DC变换器拓扑，并评估它们在不同应用场景中的优缺点。

最后，本文将谈论将来DC/DC变换器的进步方向。

DC/DC变换器的基本观点和原理DC/DC变换器是将一个DC电压变为另一个DC电压的一种电路。

它通常由变换器控制电路和电源电路组成。

变换器控制电路可以通过改变开关通断时间来改变输出电压和电流。

基于不同的工作条件，DC/DC变换器可以接受多种电路拓扑，如Boost、Buck、Buck-Boost和拓扑变换器等。

这些不同的电路拓扑在工作原理和效率方面有所不同。

对于不同用途的应用场景，需要选择不同拓扑的DC/DC变换器。

DC/DC变换器控制方法（1）开环控制开环控制是一种基础控制方法，通常用于变换器的低功率应用。

boost电路恒流控制原理

boost电路恒流控制原理
Boost电路是一种常用的DC-DC变换器电路，其主要作用是将输入电压升高到输出电压。

在Boost电路中，通过控制开关管的导通时间来控制输出电流的大小，从而实现恒流控制。

Boost电路的输出电流大小取决于开关管的导通时间和电感的储能能力。

当开关管导通时，电感会被充电，并储存一定的电能。

当开关管关断时，电感会通过二极管释放储存的电能，产生一个与输入电压相反的电压，并通过输出电容向负载提供电流。

通过控制开关管的导通时间，可以控制电感的储能和输出电流的大小，从而实现恒流控制。

具体来说，Boost电路的恒流控制原理可以通过以下步骤实现：
1. 控制开关管的导通时间：通过控制开关管的导通时间来控制电感的储能和输出电流的大小。

在Boost电路中，开关管的导通时间可以通过控制脉冲宽度调制（PWM）信号的占空比来实现。

2. 测量输出电流：通过测量输出电流的大小来反馈控制系统的状态。

在Boost电路中，可以使用电流传感器或取样电阻来测量输出电流。

3. 比较反馈信号和设定值：将测量得到的输出电流与设
定的恒流电流进行比较，得到一个误差信号。

误差信号的大小决定了开关管的导通时间和PWM信号的占空比，从而控制输出电流的大小。

4. 调整控制信号：根据误差信号的大小，调整控制信号的占空比，使得输出电流接近设定值。

如果误差信号过大或过小，可以通过调整控制信号的占空比来进行补偿。

通过以上步骤，Boost电路可以实现恒流控制，从而满足各种应用场景的需求。
