无线网络工程实施和验收规范(ZTE)
WLAN施工要求规范及验收标准
附件二：智能WIFI接入项目综合布线及设备安装施工要求规范及验收标准编制单位：编制日期：2015-7-3版本编号：V1.0为了公司WIFI接入项目符合行业通用标准及公司标准，树立公司良好品牌形象，给客户创造稳定、安全、可靠的WIFI接入使用环境，同时保质保量地完成项目任务、明确质量监查技术规范，特制定本施工参考标准。
本标准可作为公司WIFI接入项目施工质量的监查细则和对工程竣工验收的考评依据，又可作为公司工程施工的技术指导标准。
目录施工要求规范及验收标准...........................................................................................................- 0 - 目录 ..............................................................................................................................................- 1 -一、综合布线施工标准...............................................................................................................- 2 -1.1施工前准备....................................................................................................................- 2 -1.1.1进场前准备........................................................................................................- 2 -1.1.2施工前准备........................................................................................................- 2 -1.2线缆敷设标准................................................................................................................- 2 -1.2.1线缆布放标准....................................................................................................- 2 -1.2.2新开检修孔标准................................................................................................- 4 -二、无线设备安装标准...............................................................................................................- 5 -2.1 AP安装标准 .................................................................................................................- 5 -2.1.1室内AP安装......................................................................................................- 5 -2.1.2室外AP安装......................................................................................................- 5 -2.2 机房设备安装标准.......................................................................................................- 6 -三、无线系统拓扑架构...............................................................................................................- 6 -3.1小AC管理模式 .............................................................................................................- 6 -3.2云AC管理模式 .............................................................................................................- 7 -四、无线系统验收标准...............................................................................................................- 8 -4.1施工资料........................................................................................................................- 8 -4.2验收确认单....................................................................................................................- 8 -综合布线施工验收确认单...................................................................................................- 9 - 设备信息收集表................................................................................................................ - 10 -一、综合布线施工标准1.1施工前准备1.1.1进场前准备➢进场前需至少提前2天电话向客户负责人预约进场；➢需与客户负责人提前告知并确认施工时间及计划；➢施工工具准备，以下为参考建议：网线钳、水晶头、巡线仪、测线仪、一字螺丝刀、十字螺丝刀、接线板、扎带、尖嘴钳、标签纸、透明胶带、美工刀；➢线缆及材料参考标准：（特殊情况以项目要求为准）a)网线：室内（外）超五类非屏蔽，普天或同等品牌以上；b)光缆：4芯单模通信专用（室内外），长飞或同等品牌以上；c)标签：行业专用标签打印机，兄弟或同等品牌以上；d)水晶头：RJ45型非屏蔽，TCL或同等品牌以上；e)光纤收发器：千兆单/双模，netlink或同等品牌以上；1.1.2施工前准备➢核对现场与图纸的中心机房、楼层弱电井、检修孔位置是否有出入；➢核对现场综合布线路径，并与客户负责人确认施工工艺及路径；➢确认各点位AP布放位置及可实施性；➢如有新开检修孔需与客户负责人确认位置及修复标准；➢确定打开弱电间、中心机房门锁的接口人和时间段；➢确定现场可施工时间段；➢沟通当日施工完成后的剩余物料保管位置和时间；➢施工期间的用电协商；➢按项目要求准备标签、图纸、及相应表格；➢记录设备编号，及其对应的设备序列号。

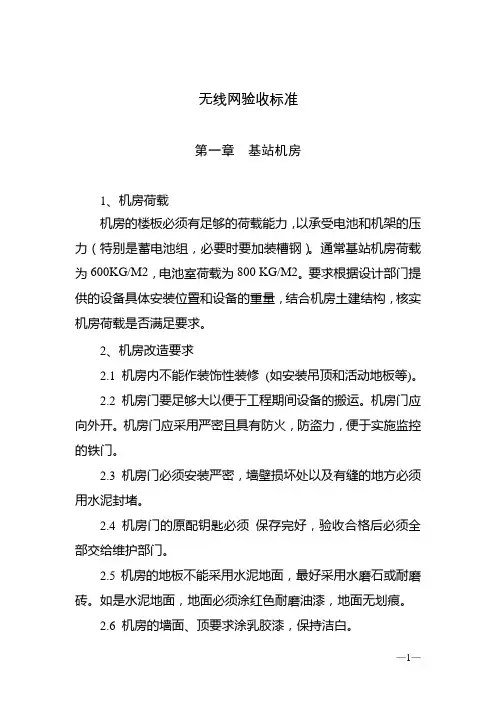

无线网验收标准
无线网验收标准第一章基站机房1、机房荷载机房的楼板必须有足够的荷载能力，以承受电池和机架的压力（特别是蓄电池组，必要时要加装槽钢）。
通常基站机房荷载为600KG/M2，电池室荷载为800 KG/M2。
要求根据设计部门提供的设备具体安装位置和设备的重量，结合机房土建结构，核实机房荷载是否满足要求。
2、机房改造要求2.1 机房内不能作装饰性装修(如安装吊顶和活动地板等)。
2.2 机房门要足够大以便于工程期间设备的搬运。
机房门应向外开。
机房门应采用严密且具有防火，防盗力，便于实施监控的铁门。
2.3 机房门必须安装严密，墙壁损坏处以及有缝的地方必须用水泥封堵。
2.4 机房门的原配钥匙必须保存完好，验收合格后必须全部交给维护部门。
2.5机房的地板不能采用水泥地面，最好采用水磨石或耐磨砖。
如是水泥地面，地面必须涂红色耐磨油漆，地面无划痕。
2.6 机房的墙面、顶要求涂乳胶漆，保持洁白。
3、机房照明及插座3.1 机房的主要光源应采用荧光灯。
15平方米以内安装2盏40W荧光灯，大于15平方米至少安装3盏以上40W荧光灯。
3.2 机房交流电源插座（220V）必须安装在设备正面的墙面下方，根据房间的大小，安装至少2个以上的三孔插座。
3.3 机房内应安装带有接地保护的电源插座，其电源不应与照明电源同一回路，若不能单独成一回路时，应选择带有保险丝的插座。
3.4 照明电应与工作电(设备用电及空调用电)分开布放。
3.5 照明和插座分路在交流配电箱内要有明显标识。
3.6 照明所用的铜芯护套线线径必须不小于1.5平方毫米，插座所用的铜芯护套线线径必须不小于2.5平方毫米。
所有线必须安装在线槽内，所有线路必须美观。
4、机房门窗4.1 如果机房有窗户，必须将窗户四周封堵严密，以防渗水。
窗户地插销等要完好牢固，确保安全。
必要时还要加装防盗网。
4.2 不允许有太阳光直射进机房。
如果机房有窗户，必须用遮光纸进行避光处理。
4.3 对于老式木头玻璃窗户，最好将其换成铝合金或塑钢玻璃窗户，必要时与甲方（房屋业主）协调好后用砖、水泥将其封堵。
网络工程施工与验收
网络工程施工与验收随着科技的飞速发展，网络工程已经成为现代社会的重要组成部分。
网络工程的施工与验收是确保网络系统正常运行的关键环节。
本文将从网络工程施工和验收两个方面进行详细阐述。
一、网络工程施工1. 施工前的准备工作在网络工程施工前，首先要进行项目策划和设计。
根据用户需求，进行现场勘查，制定详细的施工方案。
同时，要准备好相关的施工材料、设备和工具，并对施工人员进行技术培训和安全教育。
2. 施工过程中的关键技术（1）综合布线系统：综合布线系统是网络工程的基础，要确保布线整齐、 Label 清晰、接头牢固。
在施工过程中，要注意遵守相关标准和规范，确保系统性能和稳定性。
（2）设备安装：设备安装时要保证设备固定牢固，线路连接正确，接口完好。
同时，要对设备进行调试，确保设备性能达到预期。
（3）网络安全：网络安全是网络工程的重要环节。
在施工过程中，要采取防火墙、入侵检测、数据加密等手段，确保网络数据的安全传输。
3. 施工后的调试与验收施工完成后，要对整个网络系统进行调试和测试。
测试内容包括网络连接性、数据传输速度、系统稳定性等。
在验收阶段，要邀请相关部门和专业人员进行现场验收，确保网络系统满足用户需求。
二、网络工程验收1. 验收标准与依据网络工程验收应遵循国家相关标准和规范，以施工合同、设计文件和技术说明书等为依据。
验收内容包括工程质量、工程进度、工程投资等方面。
2. 验收程序与组织网络工程验收程序分为预验收和正式验收两个阶段。
预验收由施工单位自行组织，对工程质量进行自检。
正式验收由业主单位组织，邀请相关部门和专业人员参加。
验收组要对施工现场进行实地查验，听取施工单位汇报，查阅相关资料，并对工程进行评分。
3. 验收结果与处理验收组根据查验结果，对网络工程进行评分。
评分达到合格标准的，视为验收合格。
对于验收不合格的项目，施工单位应按照验收组提出的整改要求进行整改，直至达到验收标准。
总之，网络工程施工与验收是确保网络系统正常运行的关键环节。
网络工程施工验收规范
一、前言随着我国信息化建设的不断推进，网络工程已成为基础设施的重要组成部分。
为确保网络工程施工质量，提高网络系统的稳定性和可靠性，特制定本规范。
二、适用范围本规范适用于新建、扩建、改建的网络工程施工验收工作，包括但不限于光纤通信、无线通信、数据通信、网络安全等网络工程。
三、施工验收原则1. 符合国家相关法律法规和标准规范要求；2. 严格按照工程设计文件和施工合同进行施工；3. 施工过程应确保工程质量、进度和投资控制；4. 施工验收应做到全面、客观、公正、及时。
四、施工验收内容1. 工程文件审查（1）审查施工图设计文件、施工合同、工程变更等是否齐全、有效；（2）审查施工单位资质、人员资格、施工设备、材料等是否符合要求。
2. 施工过程检查（1）检查施工现场管理是否规范，施工安全措施是否到位；（2）检查施工进度是否按计划进行，施工质量是否符合要求；（3）检查施工材料、设备是否符合设计要求，质量合格证、检测报告等是否齐全。
3. 网络设备安装与调试（1）检查网络设备安装位置、间距、高度等是否符合设计要求；（2）检查网络设备连接是否牢固，线缆敷设是否规范；（3）进行网络设备调试，确保网络设备性能稳定、可靠。
4. 网络系统测试与验收（1）进行网络连通性测试，确保网络设备间、网络设备与用户终端之间的连接畅通；（2）进行网络性能测试，确保网络带宽、时延、丢包率等指标达到设计要求；（3）进行网络安全测试，确保网络系统具有足够的防护能力。
五、施工验收程序1. 施工单位自检：在工程完工后，施工单位应组织人员对工程进行全面自检，确保工程质量符合要求；2. 监理单位验收：监理单位对施工单位自检结果进行审核，必要时可进行抽检；3. 设计单位验收：设计单位对施工质量进行审核，确保工程符合设计要求；4. 使用单位验收：使用单位对工程进行验收，确认工程符合使用要求；5. 验收报告编制：施工单位根据验收结果编制验收报告，经相关单位签字确认后生效。
某公司通信网络工程验收规范
某公司通信网络工程验收规范某公司通信网络工程验收规范一、总则某公司通信网络工程验收规范（以下简称“验收规范”）是为了确保通信网络工程质量，提高通信网络的可靠性和稳定性，确保通信网络能够正常运作。
本规范适用于某公司通信网络工程项目的验收。
二、验收原则1. 驻场设备的相关验收人员应具备一定的相关知识和技能，具备独立完成验收工作的能力。
2. 验收工作应按照规范和标准进行，确保验收结果的准确性和可靠性。
3. 验收人员应认真负责，积极配合，充分沟通，确保双方的权益得到保障。
三、验收流程1. 验收准备阶段（1）验收前，项目组应编制通信网络工程验收方案，明确验收的内容、要求和工作流程。
（2）通信网络工程施工单位应进行自检，确保项目符合技术要求和安全标准。
（3）验收双方确定验收时间，并邀请相关人员参加。
2. 现场验收阶段（1）验收人员依据验收方案进行现场勘查，重点检查通信设备的安装情况、线缆的敷设和连接情况、网络的配置和优化等方面。
（2）验收人员应对通信设备进行演示，检查设备的性能和运行状态是否符合要求。
（3）验收人员应查阅相关文件和资料，确保所有技术和性能参数满足规范要求。
（4）验收人员应组织会议，就验收结果进行沟通和讨论，提出意见和建议。
3. 发放验收报告（1）验收委员会应根据现场勘查和讨论结果，撰写验收报告，记录各项具体的验收结果和意见。
（2）验收报告要明确指出合格的项目和存在的问题，并提出整改要求和时间节点。
（3）验收报告应经相关部门审核后，发放给工程施工单位和项目负责人。
四、验收指标和要求1. 通信设备的安装质量和连接可靠性应符合相关标准和规范，并能够正常运行。
2. 线缆敷设和连接应符合相关标准和规范，阻抗匹配、信号传输质量良好。
3. 网络配置和优化应合理，确保网络的扩展能力、容错能力和安全性。
4. 通信设备和网络应能够满足公司的实际需求，具备足够的容量和性能。
五、验收的责任和义务1. 验收委员会应负责组织和指导验收工作，确保验收结果的准确性和可靠性。
WLAN施工要求规范及验收参考标准
WLAN单体项目施工要求规范及验收参考标准编制单位：编制日期：2012-11-14目录目录 (1)一、酒店WLAN项目无线信号的覆盖范围 (2)二、施工前与下包方的重点沟通事项 (2)三、施工标准 (2)1、五类网络线材布放工艺标准 (2)2、检修口标准 (3)3、检修口施工方案，详细施工步骤 (4)4、门店装饰/装修工程修复标准 (5)四、AP标准 (5)1、明装AP的工艺标准 (5)2、适合明装AP标准的建筑结构 (6)3、AP布点要求 (6)五、设备入柜安装 (7)1、无线设备上架安装工艺标准 (7)2、机柜设备安装图示 (7)3、楼层机架安装图示以及标识 (8)六、施工验收参考标准 (9)一、酒店WLAN项目无线信号的覆盖范围1、酒店所有客房、会议室、大堂、餐厅、位于酒店的办公室及员工宿舍等区域。
2、楼梯井、电梯轿厢、公共洗手间等区域则无覆盖要求。
二、施工前与下包方的重点沟通事项1、确定酒店现有中心机房、楼层弱电井、检修孔位置；2、确定酒店内的布线路径；3、确定各楼层走廊、会议室、大堂等AP布放位置；4、确定新开检修孔位置、大小、间距，破坏后的修复标准；5、确定打开弱电间、中心机房门锁的接口人和时间段；6、确定施工时间段，尽量避免客人受到打扰；7、当日施工完成后的物料保管位置和时间；8、施工期间的用电协商。
三、施工标准1、五类网络线材布放工艺标准1)对于不能在管道、弱电桥架内布放的五类线，必须套用PVC管（如下：图三、图四），PVC管应尽可能靠弱电桥架布放并牢固固定，网线不能有交叉现象。
2)在管道内和吊顶内隐蔽走线位置绑扎的间距不应大于40cm，在管道开放处和明线布放时，绑扎的间距不应大于30cm，五类线必须牢固绑扎固定。
3)五类线避免与强电、高压管道、消防管道等一起布放，确保不受强电、强磁等源体的干扰。
4)五类线设备端保留大于23米小于5米的线路余量，并绑扎整齐固定，便于后期检修和做线缆接头。
WiFi热点建设施工及验收规范
接可视，不能安装在金属天花板上面或金属走线架 等金属材料的后面。
设备安装- AP、Modem和交换机的安装
➢ 室外型AP必须进行防雷、防盗、防水、防晒、防 破坏处理
➢ 当AP采用POE供电时，
必须将电源引入POE供电模块，然后通过网线给AP供电 要明确每个AP设备的功率，匹配相应的供电模块。 安装POE供电模块，需用扎带固定在机架上，保持良好
通风、散热。 采用空气开关引电源线排插，为POE供电模块集中供电
。
➢ 当设备外露于公共场所的情况下，需考虑设备的安 全性。
设备安装-无源设备的安装
➢ 安装位置、设备型号必须符合工程设计要求
安装位置应便于调测、维护和散热 附近无强电、强磁、强腐蚀性设备
➢ 牢固固定，不可摇动，不允许悬空放置 ➢ 接头牢固可靠，电气性能良好，两端应牢固固定，
验收规范
➢初验的条件 ➢终验的条件 ➢器件及材料数量的验收 ➢设备安装工艺检验 ➢WIFI系统质量验收 ➢验收注意事项
初验的条件
➢初验的条件
完成自检 确认WIFI系统路由可达互联网 提交交工文Hale Waihona Puke 和工程初验申请表➢初验的内容
安装器件及材料数量 安装工艺 系统质量 初验交工资料
终验的条件
➢终验的条件
➢ 笔记本3台（CPU=1.66GHz及以上配置，内存为512MHz及 以上配置，使用迅驰或思科11g版本以上网卡）
➢ 测试软件：OmniPeek（或其它同类软件）＋Cisco网卡（型 号：Air-CB21AG-W-K9或其它支持Omnipeek软件的网卡） 、迅雷、Networkstumler；Chariot软件＋EndPoint软件
无线网工程验收规范(参考Word)
无线网工程验收规范目次目次 (I)第二分册无线网验收规范 (2)1本分册章节安排 (2)2无线网络工程验收指标 (2)2.3 室内分布系统安装及工程验收指标 (2)2.3.2 室内分布系统性能验收指标 (2)3无线网络工程验收测试方法 (4)3.2 无线网络性能验收测试方法 (4)3.3 室内分布系统安装及工程验收测试方法 (4)2.3.2 室内分布系统性能验收测试方法 (4)3 验收记录表格 (20)4.1 4.2 无线网络性能验收记录表 (21)4.2.1 无线网络性能初验记录表 (21)4.2.2 无线网络性能终验记录表 (22)4.3 室内分布系统安装及工程验收记录表 (24)第二分册无线网验收规范1 本分册章节安排根据《中国联通WCDMA网络工程验收规范总册》，WCDMA网络工程验收分为四个阶段：设备验收、初验、试运行和终验，WCDMA网络工程验收主要包括工程实体的施工质量、设备质量、网络质量等方面的内容。
因此，本分册主要分为两大部分，验收指标及验收测试方法。
第一部分主要描述无线网络工程各阶段的验收指标。
设备验收阶段主要关注设备安装及设备功能的验收指标，设备安装指标要求在网络工程建设过程中予以执行，并在RNC和Node B设备验收之前进行。
网络初验和终验阶段主要通过DT及CQT这两种方式对无线网络性能的指标进行测试。
对于室内分布系统，由于其特殊性，不区分工程验收阶段，将指标和测试方法分成两部分进行描述。
第二部分主要描述针对无线网络工程各阶段的验收指标所采取的测试方法。
本部分的内容安排和第一部分相同。
考虑到本规范中某些测试项已在联通入网或实验室测试过，且工程验收阶段模拟某些实验环境存在困难，由此针对网络验收范围做了规定，在各部分验收指标表格的最后一列用“M”和“O”表示（“M”表示必测项，“O”表示可参考联通入网测试报告或者厂家相关测试报告，“O”在DT和CQT测试指标中表示可选）。
对于Node B的设备验收，原则上要求各地至少对不低于10％建设数目的Node B进行抽验，抽验的Node B应包括本工程建设的各种设备型号和安装场景。
(2021年整理)网络工程验收规范
网络工程验收规范编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（网络工程验收规范）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为网络工程验收规范的全部内容。
网络工程验收规范第一章总则为保证烟草行业网络工程的建设质量，确保网络工程按期投入运行，充分发挥投资效益,特制订本规范.第一条本规范是烟草行业网络工程施工质量检查、阶段验收及竣工验收等工作的技术依据，行业新建、扩建和改建网络工程应参照执行。
第二条网络工程的验收包括机房环境与安全检查、网络设备的检验、网管系统的检验、网络系统安全检验、网络工程资料的验收。
第三条本规范未包括的特殊验收指标要求，可依据具体工程项目的技术方案和设计文件要求执行.第四条在工程验收测试过程中，应认真做好各项原始记录，填好各种测试表格,便于今后工作中核查,并为整理竣工验收文件做好准备.第五条行业各单位进行网络建设时，其自行制订的规范或方案不得与本规范相抵触。
第二章网络工程机房环境与安全检查第六条网络设备机房的环境条件应符合如下要求:（一）机房及有关走廊等地段的土建工程已全部竣工，机房主要出、入门的高度和宽度尺寸符合工艺设计要求，房门的锁和钥匙配套齐全；（二）机房照明、插座的数量和容量符合设计配置要求,安装工艺良好，满足使用要求；（三）机房空调设备性能良好，通风管道应清扫干净，达到洁净度规定要求，室内温度和相对湿度应满足网络设备运转条件要求；（四）在铺设活动地板的机房，地板块铺设严密坚固，符合安装要求，地板支柱应接地良好,接地电阻应在1.0*105～1。
0＊1010Ω之间；（五）机房用电负荷等级供电要求应按现行国家标准《供配电系统设计规范》的规定执行。
最新WLAN 建设工程施工验收规范WIFI建设AP施工验收规范 (验收版)资料
WLAN 建设工程施工验收规范一、施工规范本施工规范，包括施工环境、AP 设备、POE 设备、信号分布系统无源设备和有源设备、天线、AP 及天馈线防雷接地、外部标签、供电等设备安装规范。
1、无线接入施工环境要求施工区域的井道、楼板、墙壁等不得渗水施工区域及其附近严禁存放易燃易爆等危险品市电已引入，照明系统已能正常使用建筑的防雷保护接地系统已经竣工并验收合格，接地电阻值必须符合工程设计要求2、AP 设备安装1)室内型AP 设备安装AP 安装于室内时，必须遵从以下原则：安装位置必须保证无强电、强磁和强腐蚀性设备的干扰主机安装场所应干燥、灰尘小、且通风良好主机安装位置便于馈线、电源线、地线的布线安装主机的室内不得放置易燃品室内温度、湿度不能超过主机工作温度、湿度的范围AP 设备安装位置必须符合工程设计要求。
如有设备的安装位置需要变更，必须征得设计单位和建设单位的同意，并办理设计变更手续如果AP安装在弱电井内，则需做好防尘、防水、安全措施，为了防止AP 被盗，建议将AP 安装高 2.4 米以上，并在固定架加锁或是将AP安装在定做的机箱之中，并保持通风良好、通气孔畅通，保持工作环境清洁无灰尘 如果AP壁挂安装在大楼墙面上，必须做好防盗措施，建议将AP 安装在定做的机箱之中，并保持通风良好、通气孔畅通，保持工作环境清洁无灰尘 如果AP安装在天花板上，必须用固定架固定住，不允许悬空放置或直接扔在天花板上面在安装AP 设备时，要考虑以太网交换机跟AP 之间的距离限制安装的地方要便于工程施工和运行维护如AP 安装位置的四周有特殊物品，如微波炉、无绳电话等他干扰源，建议AP 至少离开此类干扰源2～3 米设备上的各种零件、部件及有关标志正确、清晰、齐全2)室外型AP 设备安装AP 设备安装位置应符合工程设计要求AP 天线主瓣方向不应有明显障碍物AP 设备表面垂直于水平面，未接线的出线孔应用防水塞封堵AP 设备与馈线之间接头处应采取防水措施AP 设备如放置于防水箱内，箱体要保持通风以利于设备的散热在建筑物顶安装天线，箱体可固定在楼顶女儿墙内立面上。
通信网络工程施工及验收规范
通信网络工程施工及验收规范1. 引言本文档旨在规范通信网络工程的施工和验收标准。
通过遵守本规范，能够确保施工质量和网络性能的达到预期目标。
2. 施工要求2.1 设备安装- 所有设备的安装必须符合厂家的要求和相关技术规范。
- 安装前应进行设备检查，确保设备完好，无损坏或缺陷。
- 设备安装位置应符合工程设计要求，并确保安装牢固可靠。
2.2 线缆敷设- 线缆敷设必须符合相关规范，包括线径、敷设路径和敷设深度等。
- 保持线缆的整齐有序，避免交叉和扭曲。
- 确保线缆与其他设备之间的距离符合要求，避免可能的干扰。
2.3 连接和接地- 所有连接和接地必须符合相关技术标准，以确保电信信号传输的稳定性和可靠性。
- 所有接地设施应合理布置，并保持良好的接地电阻。
3. 验收标准3.1 施工验收- 施工验收应按照工程设计要求进行，包括设备安装、线缆敷设和连接接地等方面。
- 验收前应进行设备功能测试，确保设备正常工作。
- 施工验收合格后，方可进行下一阶段的节点验收。
3.2 节点验收- 节点验收以确保各节点之间的连接和通信正常稳定。
- 验收应涵盖信号传输质量、延时、丢包率等方面。
- 验收合格后，方可进行全系列的通信网络验收。
3.3 通信网络验收- 通信网络验收应检测整个网络的运行性能和可靠性。
- 包括对网络各部分的连通性、带宽、数据传输速率等进行测试。
- 验收合格后，方可交付使用。
4. 结论本文档提供了通信网络工程施工和验收的规范要求，通过严格遵守这些要求，可以确保通信网络的稳定性和可靠性。
相关人员在施工和验收过程中应仔细遵守，并定期进行维护和检测，以保证通信网络始终处于良好状态。
无线网络工程实施和验收规范(ZTE)
桥接距离和方位
距离和方位角测试结果对于 选择天线是重要的参考资料。 可以用GPS定位和Google Earth相结合的方式来确定各 点的位置和距离，首先用 GPS确定网桥安装点的经纬 度，如果对现场比较熟悉的 话可以直接在Google Earth 上找到相应点：
用Google earth的距离 测量工具，可方便的测 试出各远端点和中心点 的距离以及夹角。
从美观、安全、安装、维护、走线等方面综合考虑，将设备均安放 在墙柜中，并合理走线，大部分设备线缆将通过天花板上方或PVC 线槽通过。
无线网络工程实施
各种线缆敷设的安装规范
五类线敷设
五类线必须按照设计文件（方案）的要求合理布放。布放时要求走线合理，绑 扎牢固。走线时不得有交叉、扭曲、裂损的现象。 五类线缆终接后，应有余量。交接间、设备间对绞电缆预留长度宜为0.5~1.0 米 ，工作区为10~30mm，有特殊要求的应按设计要求预留长度。 五类线的绑扎，在管道内和吊平顶内隐蔽走线位置绑扎的间距不应大于40cm； 在管道开放处和明线布放时，绑扎的间距不应大于30cm。五类线必须用尼龙扎 带牢固绑扎。
(1) (2)
注：图中1位置在弯角处，是不能够绑扎的；正确的绑扎位置如图中2所示。
五类线敷设
五类线应避免与强电、高压管道、消防管道等一起布放，确保其不受 强电、强磁等源体的干扰。 对于不能在管道、走线井、吊顶、天花板内布放的五类线，应考虑安 装在走线架上或套用PVC管。走线架或PVC管应尽可能靠墙布放并牢 固固定；走线架或PVC管不能有交叉和空中飞线的现象。 单一五类线的纵向和横向布放长度不应超过90米，如实际布放长度大 于90米则应利用HUB作连接。同一根五类线不能使用2个或2个以上的 HUB连接。如实际单一布放长度大于100米应修改设计，改用其他传 输方式解决。 五类线与电源线平行敷设时，应满足下表隔离要求：
网络工程完工验收标准 (7)
网络工程完工验收标准网络工程完工验收标准一、硬件设备验收1.验收设备应与合同要求一致，包括品牌、型号、规格、性能等。
2.设备外观应无损坏，附件和随机工具应齐全。
3.设备安装调试后，应能正常运行，满足合同要求。
二、网络连通性验收1.网络设备（如路由器、交换机等）应能正常连接，无掉线、丢包等现象。
2.网络连接速度应满足设计要求，如100M、1000M等。
3.网络连通性测试应包括内部网络连通性和外部网络连通性。
内部网络连通性指局域网内的计算机是否能正常通信；外部网络连通性指局域网内的计算机是否能正常访问互联网。
三、网络性能验收1.网络性能应满足设计要求，包括数据传输速度、丢包率、延迟等指标。
2.网络设备（如路由器、交换机等）应能支持常用的网络协议，如TCP/IP、HTTP、FTP等。
3.网络设备应能正确处理常见的网络流量，如数据包、广播风暴等。
四、安全性验收1.网络设备应具有必要的安全功能，如防火墙、VPN等。
2.网络设备应支持常见的安全协议，如SSL、IPSec等。
3.网络设备应能防止常见的网络攻击，如DoS攻击、ARP欺骗等。
五、文档资料验收1.文档资料应齐全、完整，包括工程计划、设计文档、安装调试记录、验收报告等。
2.文档资料应清晰易懂，符合国家相关标准。
3.文档资料应能提供足够的信息，以支持网络工程的维护和管理。
六、用户培训验收1.用户培训内容应针对网络工程的特点和用户需求进行设计，包括设备操作、网络安全等方面的培训。
2.用户培训应采用通俗易懂的语言，注重实际操作和实践能力的培养。
3.用户培训后，用户应能熟练使用网络设备和掌握相关安全操作。
七、售后服务验收1.售后服务应符合合同要求，包括保修期限、服务范围等。
2.在保修期内，设备出现故障时，服务提供商应及时响应并提供维修或更换服务。
3.在保修期外，设备出现故障时，服务提供商应提供合理的收费服务，收费标准应符合市场行情。
WiFi热点建设施工及验收规范
OmniPeek
信号强度、信噪比 丢包率、误码率、重传率、速率
Networkstumler
信号强度、频点扫描
迅雷
速率：端到端实际的下行速率
Chariot软件＋EndPoint软件
吞吐量、速率、时延
AP关键参数的验收
AP覆盖模式记录关键参数项
AP设备名称： AP的IP地址、子网掩码、网关
走线管应尽量靠墙布放，并用线码或馈线夹进行 牢固固定，其固定间距应能保证走线不出现交叉 和空中飞线的现象。
若走线管无法靠墙布放（如地下停车场），馈线 走线管可与其他线管一起走线，并用扎带与其他 线管固定。
走线管进出口的墙孔应用防水、阻燃的材料进行 密封。
设备安装-线缆布放
五类线的布放
跟AP之间的距离限制。 自带天线型AP尽量安装在较高的位置，最好能直
接可视，不能安装在金属天花板上面或金属走线架 等金属材料的后面。
设备安装- AP、Modem和交换机的安装
室外型AP必须进行防雷、防盗、防水、防晒、防 破坏处理
当AP采用POE供电时，
必须将电源引入POE供电模块，然后通过网线给AP供电 要明确每个AP设备的功率，匹配相应的供电模块。 安装POE供电模块，需用扎带固定在机架上，保持良好
设备安装-线缆布放
五类线的布放
不受强电、强磁等源体的干扰 五类线与电源线平行敷设时
对绞电缆与电力电缆平行敷设 ，最小净距为130mm 有一方在接地的金属槽道或钢管中 ，最小净距为70mm 双方都在接地的金属槽道或钢管中，且平行长度小于10m 时，
最小间距可为10mm。
走线架或PVC 管不允许有交叉和空中飞线的现象。 五类线终接应符合设计和施工操作规程，终接前必须核
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
对绞电缆与电力电缆平行敷设
有一方在接地的金属槽道或钢管中 双方均在接地的金属槽道或钢管中
130
70 见下面注意事项
注：双方都在接地的金属槽道或钢管中，且平行长度小于10m时，最小间距可为10mm。 表中对绞电缆采用屏蔽电缆时，最小净距离可以适当减小，并符合设计要求。
五类线敷设
安装地点描述 潜在干扰
气候描述
是□ 否□ 是□ 否□ 是□ 否□ 无□ 提供 Google earth或者中国电子地图的勘测记录。
方位图
障碍物 有□ 距离 （图片）
供电情况
DC --48V □ DC +48V □ AC 220V □ 其他 三孔插座接地脚接地 好□ 不好□
无线网桥安装示意图
抱竿安装示意图
中继
当两点之间两点之间 有阻隔或是距离较远 时，就无法通过一对 无线网桥直接连接， 这时就需要使用网桥 的中继功能来解决。
系统架构示意图
桥接架设地点的勘测
勘测要点
传输障碍 传输范围
A
B
A
B C B C
A
地理位置及气候条件勘测
无线网桥属于户外应用型产品，不同的地理位置和气候对产 品的选择应用有很大的影响。主要因素有： 桥接距离和方位 气候情况
天馈系统勘测
无线网桥实地勘察所需工具
硬件 名称
望远镜 GPS或指南针 笔记本电脑
数量
1只 1只 1台
用途
判断有无障碍物用 测试方位用 运行软件，记录结果 10倍以上 最好是GPS
备注
万用表
数码相机 接地电阻测试仪
1只
1只 1只
测量电气指标用
安装环境拍摄 测试接地电阻 软件 记录现场直观情况
Google Earth
使用万用表检测三用插座的零线和接地线之间是否 存在电压，如果电压大于3V表示墙插的接地脚的接 地没做好，或者插座不合格，需要完善。
干扰勘察
无线通讯是利用无线电波作为介质进行数据传送，如果在传输过程中 遇到同频率的无线电波，就可能发生同频干扰，轻则影响数据传输速 率，重则导致无线传输完全中断。 一般情况下，功率高的设备干扰功率低的设备，导致低功率工作不稳 定；甚至在不同频率下，如果一方无线设备的功率太大，也会导致干 扰。 由于无线网桥属于微功率设备，所以容易被干扰，现场勘察要注意周 围正在使用的无线设备情况，包括使用频率和发射功率。 特别需要注意100米的范围或者天线所对的方向有没有雷达站，通讯 公司通讯塔，高压变电所等。
墙裙处安装示意图
抱竿安装示意图
楼顶处安装示意图
抱竿安装示意图
墙体外墙处安装示意图
无线网络工程实施
无线覆盖网络工程实施概述
无线覆盖AP实地勘察所需工具
硬件
名称
笔记本电脑
数量
1台
用途
记录结果，运行软件
备注
无线AP 无线网卡 万用表 数码相机
1台 1片 1只 1只
测试信号 测试信号 测量电气指标用 安装环境拍摄 软件 记录现场直观情况
在某些地区，Google earth不能显示清晰图 片，这时可用中国电 子地图帮助
气候情况
气候情况主要包括年降雨量，风速，气温，湿度，是否雷区等，可通过相 关部门了解此类信息。 一般情况如下： 中国南部：全年雨量充沛，气温高，湿度大，所以需要选用耐高温的设备， 并且在设备安装好后，要做特别的防水处理。 中国北部：风沙大，需要对设备做特别的防尘处理，并且首选栅隔天线以 增加抗风能力。 雷区：雷区分布有不均衡性，甚至在同一个城镇，也有雷区和非雷区的区 别，可询问安装点的本地居民，了解历史上有没有雷击事件发生过。
无线网络工程实施
无线网络工程需求分析
准备阶段典型问题
无线桥接网络工程实施概述
无线覆盖网络工程实施概述
天馈系统设计
无线网络工程需求分析
无线网络工程的需求分析
在无线网络工程中，需求分析是最容易被忽视的一个环节，但它却又 是无线网络工程建设成败的关键，好的需求分析可以是无线工程建设 事半功倍。因此首先要尽可能详细的了解网线工程的需求。需求分析 主要包括以下几个方面： 明确无线网络工程设计、安装的内容。（以招标文件为准） 明确无线网络工程的基本需求。如：无线网络工程的范围、环境状况， 无线网络工程的定位，无线网络工程要实现的功能目标等。
供电情况及防雷接地排情况
供电和防雷是保证设备能够正常工作的非常重要的，勘查中需要特别 的注意，主要要点如下：
避雷针保护：网桥安装点最好有避雷针的保护。 提供接地： 现场室外需要提供接地供室外网桥使用，接地电阻要不大于 5欧姆可用接地电阻测试仪检测。 供电电压： 现场需要提供稳定的供电电压，并提供三孔插座，三孔插座 的接地脚要严格接地，网桥供电电压的要求为160V~240V，50HZ，要求 电压波动小，如果经常停电，建议用户配置UPS电源。电压检测可使用 万用表，如下图所示：
频点规划
鉴于以上思路，只要相邻区域选择为互不干扰的两个频率即可
无线网络工程实施
无线桥接网络工程实施概述
无线工程实地勘察
无线桥接工程勘测 所需工具介绍 实地勘查要点 环境气候 供电防雷 干扰勘查 总结－勘查登记表
无线覆盖工程勘测 所需工具介绍 实地勘查要点 AP安放位置 AP供电需求 总结－勘查登记表
B
AP的安放位置
调整覆盖范围
对于有个别区域因为环境的影响，信号比较薄弱时，可以适当的调整AP的 位置，使其可以兼顾信号薄弱区域，如果通过调整位置仍不能改善的话可以 增加AP的数量来解决。
AP的安放位置
扩大其覆盖范围
除通过添加设备的方式外还可以通过更换高功率的设备、增加天线增益或 添加功放等方式来提高AP的覆盖范围有消除局部信号薄弱的问题。
无线网络工程实施
准备阶段典型问题
准备阶段典型问题
频点规划的合理性
IEEE802.11b和IEEE802.11g标准工作频段在2.4GHz，在我国，其传输信道 为13个，具体频率划分如图所示。每个信道带宽为22MHZ，信道间隔为 5MHZ。显然，1、6、11一组，2、7、12一组，3、8、13一组之间没有频率 重叠，因此不会产生干扰。
线缆进入机房后，如果机房安装了防静电地板，建议用户电缆采用下 走线方法。
线缆的两头一定要使用标签，注明线缆的去向，电缆两端标签位置恰 当，内容正确、清晰。线缆两端编号，使用扎带标签，扎于插头后1cm 处，形成一一对应的关系。
电源线的敷设
交流220V供电系统，其供电电压波动＋5%到－10%范围以内，频率在47Hz到 63Hz以内。 机房内应有带接地线的三芯交流供电插座、以供测试仪表等附属设备使用。 安装无线网络系统时要注意核对产品的额定电流、额定电压，正确接入供电系 统。对电流波动和冲击较大的应用环境，应该安装保护装置或隔离电源。 电源线的布放必须严格按照设计文件的要求进行。所选择的电源线规格必须符 合设计要求，布放时要求走线合理，绑扎牢固。 敷设电源线时直流电源线和交流电源线宜分开敷设，避免绑在同一线束内。 敷设电源线应平直、整齐、不得有急剧弯曲和凹凸不平现象；电源线转弯时， 弯曲半径应符合相应技术标准。
(1) (2)
注：图中1位置在弯角处，是不能够绑扎的；正确的绑扎位置如图中2所示。
五类线敷设
五类线应避免与强电、高压管道、消防管道等一起布放，确保其不受 强电、强磁等源体的干扰。 对于不能在管道、走线井、吊顶、天花板内布放的五类线，应考虑安 装在走线架上或套用PVC管。走线架或PVC管应尽可能靠墙布放并牢 固固定；走线架或PVC管不能有交叉和空中飞线的现象。 单一五类线的纵向和横向布放长度不应超过90米，如实际布放长度大 于90米则应利用HUB作连接。同一根五类线不能使用2个或2个以上的 HUB连接。如实际单一布放长度大于100米应修改设计，改用其他传 输方式解决。 五类线与电源线平行敷设时，应满足下表隔离要求：
802.11b 802ຫໍສະໝຸດ 11g□ □ □□ □
其他协议：
AP类型 使用环境 供电方式 计费需求
室外型 AP □ 室内型 AP □
PTE □ DC adapter □ 需要 不需要 □ □
安全设置
MAC控制 □ WEP加密 □ 802.1X认证 □ SSID隐藏 □ 无线用户隔离 □ VLAN划分 □
AP扫描工具 现场图纸
1套 1张
记录信号强度 标注AP布防位置
系统架构分析
室内覆盖应用架构
室外覆盖应用架构
实地勘察要点
无线AP勘察登记表
勘查时间 勘查地点 勘查项 客户端数量 每客户最小带宽 应用协议类型 勘查记录 无线客户数量 每客户最小带宽 现场联系人 联系电话 备注
TCP/IP NETBUI SPX/IPX
中国电子地图
1套
1套
辅助定位，测量距离
辅助定位，测量距离
需要接入互联网
无法上网或Google Earth图片 不清晰使用
天馈计算软件
1套
确定天线增益
勘察要点
系统架构分析
点对点
使用一对无线网桥 就可以在两地方便、 快捷、低成本的建 立起无线链路。
点对多点
中心点设备配合大角 度平板天线，同时与 多个远端点设备进行 连接，从而降低了整 个系统的成本，简化 了网络的结构。
无线网桥勘察登记表
勘查时间 勘查地点 勘查项 勘查记录 语音 数据 视频 TCP/IP NETBUI SPX/IPX □ □ □ □ □ □ 其他协议： 现场联系人 联系电话 备注
媒体类型
协议类型
架构
