陶瓷材料的性能特点
陶瓷的分类及性能
陶瓷材料的力学性能陶瓷材料陶瓷、金属、高分子材料并列为当代三大固体材料之间的主要区别在于化学键不同。
金属：金属键高分子：共价键（主价键）范德瓦尔键（次价键）陶瓷：离子键和共价键。
普通陶瓷，天然粘土为原料，混料成形，烧结而成。
工程陶瓷：高纯、超细的人工合成材料，精确控制化学组成。
工程陶瓷的性能：耐热、耐磨、耐腐蚀、绝缘、抗蠕变性能好。
硬度高，弹性模量高，塑性韧性差，强度可靠性差。
常用的工程陶瓷材料有氮化硅、碳化硅、氧化铝、氧化锆、氮化硼等。
一、陶瓷材料的结构和显微组织1、结构特点陶瓷材料通常是金属与非金属元素组成的化合物；以离子键和共价键为主要结合键。
可以通过改变晶体结构的晶型变化改变其性能。
如“六方氮化硼为松散的绝缘材料；立方结构是超硬材料”2、显微组织晶体相，玻璃相，气相晶界、夹杂（种类、数量、尺寸、形态、分布、影响材料的力学性能。
（可通过热处理改善材料的力学性能）陶瓷的分类玻璃—工业玻璃(光学，电工，仪表，实验室用)；建筑玻璃；日用玻璃陶瓷—普通陶瓷日用，建筑卫生，电器（绝缘），化工，多孔……特种陶瓷-电容器，压电，磁性，电光，高温……金属陶瓷--结构陶瓷，工具（硬质合金），耐热，电工……玻璃陶瓷—耐热耐蚀微晶玻璃，光子玻璃陶瓷，无线电透明微晶玻璃，熔渣玻璃陶瓷…2.陶瓷的生产(1)原料制备（拣选，破碎，磨细，混合）普通陶瓷（粘土，石英，长石等天然材料）特种陶瓷（人工的化学或化工原料--- 各种化合物如氧、碳、氮、硼化合物）(2)坯料的成形（可塑成形，注浆成形，压制成形）(3)烧成或烧结3. 陶瓷的性能(1)硬度是各类材料中最高的。
（高聚物<20HV，淬火钢500-800HV，陶瓷1000-5000HV）(2)刚度是各类材料中最高的（塑料1380MN/m2，钢MN/m2)(3)强度理论强度很高（E/10--E/5）；由于晶界的存在，实际强度比理论值低的多。
2 （E/1000--E/100）。

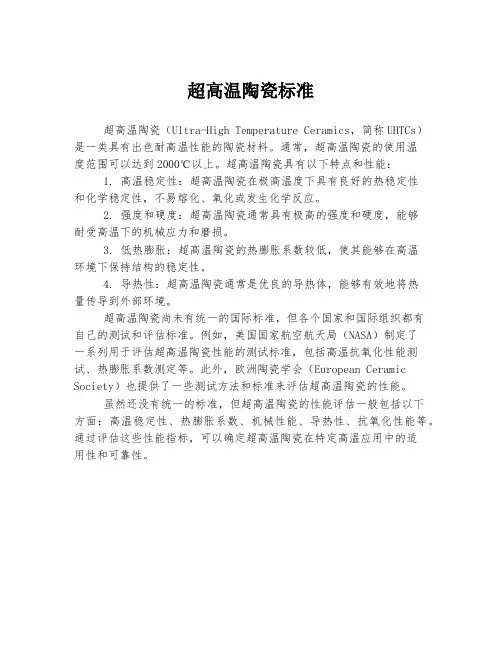

超高温陶瓷标准
超高温陶瓷标准
超高温陶瓷（Ultra-High Temperature Ceramics，简称UHTCs）是一类具有出色耐高温性能的陶瓷材料。
通常，超高温陶瓷的使用温
度范围可以达到2000℃以上。
超高温陶瓷具有以下特点和性能：
1. 高温稳定性：超高温陶瓷在极高温度下具有良好的热稳定性
和化学稳定性，不易熔化、氧化或发生化学反应。
2. 强度和硬度：超高温陶瓷通常具有极高的强度和硬度，能够
耐受高温下的机械应力和磨损。
3. 低热膨胀：超高温陶瓷的热膨胀系数较低，使其能够在高温
环境下保持结构的稳定性。
4. 导热性：超高温陶瓷通常是优良的导热体，能够有效地将热
量传导到外部环境。
超高温陶瓷尚未有统一的国际标准，但各个国家和国际组织都有
自己的测试和评估标准。
例如，美国国家航空航天局（NASA）制定了
一系列用于评估超高温陶瓷性能的测试标准，包括高温抗氧化性能测试、热膨胀系数测定等。
此外，欧洲陶瓷学会（European Ceramic Society）也提供了一些测试方法和标准来评估超高温陶瓷的性能。
虽然还没有统一的标准，但超高温陶瓷的性能评估一般包括以下
方面：高温稳定性、热膨胀系数、机械性能、导热性、抗氧化性能等。
通过评估这些性能指标，可以确定超高温陶瓷在特定高温应用中的适
用性和可靠性。
陶瓷材料
四、陶瓷材料性能的影响因素 陶瓷材料性能的影响因素
1 2 3 4 5 6 7 气孔率对弹性模量、 气孔率对弹性模量、强度的影响 晶粒尺寸对强度的影响 晶粒尺寸与韧晶粒尺寸与韧 脆转变温度的关系 显微结构对陶瓷材料蠕变的影响 晶粒尺寸、 晶粒尺寸、气孔对陶瓷的抗热震性能的影响 晶粒尺寸、 晶粒尺寸、晶界对陶瓷材料超塑性的影响 第二相晶粒粒度对陶瓷材料强度的影响
二、陶瓷材料的分类 陶瓷材料的分类
1、按化学成分分类 、 化学成分分类 可将陶瓷材料分为氧化物陶瓷、碳化物陶瓷、 可将陶瓷材料分为氧化物陶瓷、碳化物陶瓷、 瓷及其它化合物陶瓷。 氮化物陶 瓷及其它化合物陶瓷。 2、按使用的原材料分类 、 使用的原材料分类 可将陶瓷材料分为普通陶瓷和特种陶瓷。 可将陶瓷材料分为普通陶瓷和特种陶瓷。 普通陶瓷以天然的岩石、矿石、黏土等材料作原料。 普通陶瓷以天然的岩石、矿石、黏土等材料作原料。 特种陶瓷采用人工合成的材料作原料。 特种陶瓷采用人工合成的材料作原料。 3、按性能和用途分类 、 性能和用途分类 可将陶瓷材料分为结构陶瓷和功能陶瓷两类。 可将陶瓷材料分为结构陶瓷和功能陶瓷两类。
(5) 韧性差，脆性大。是陶瓷的最大缺点。 韧性差 脆性大 是陶瓷的最大缺点。 (6) 热膨胀性低。 热膨胀性低 性低。 导热性差，多为较好的绝热材料（ 导热性差，多为较好的绝热材料（λ=10-2～10-5w/m﹒K） ～ ﹒ ） (7)陶瓷的抗热振性很低。 陶瓷的抗热振性很低。 陶瓷的抗热振性很低 抗热振性—热稳定性 热稳定性， 抗热振性 热稳定性，即急冷到水中不破裂所能承受的 最高温度。（陶瓷的比金属低很多，日用陶瓷220℃） 。（陶瓷的比金属低很多 最高温度。（陶瓷的比金属低很多，日用陶瓷 ℃ (8) 化学稳定性强。 化学稳定性强 耐高温，耐火，不可燃烧，抗蚀（抗液体金属、 耐高温，耐火，不可燃烧，抗蚀（抗液体金属、酸、碱、 盐） (9) 导电性差异大。 导电性差异大 差异大。 大多数是良好的绝缘体，同时也有不少半导体（ 大多数是良好的绝缘体，同时也有不少半导体（NiO， ， Fe3O4等） 等 (10)其它：不可燃烧，高耐热，不老化，温度急变抗力低。 其它： 其它 不可燃烧，高耐热，不老化，温度急变抗力低。
陶瓷材料的性能特点及其应用
• ④按照一定的硅氧比数，稳定的硅酸盐结构中， • 硅氧四面体采取空间维数互相结合，单个四面 • 体的维数为0，连成链状、层状和立体的维数 • 相应为1、2、3； • ⑤硅氧四面体相互连结时优先采取比较紧密的结 • 构； • ⑥同一结构中的硅氧四面体最多只相差1个氧原 • 子。
•
安全在于心细，事故出在麻痹。20.1 0.2120 .10.21 10:11: 2010: 11:20 Octob er 21, 2020
•
踏实肯干，努力奋斗。2020年10月2 1日上 午10时 11分2 0.10.2 120.10 .21
•
追求至善凭技术开拓市场，凭管理增 创效益 ，凭服 务树立 形象。 2020年 10月2 1日星 期三上 午10时 11分2 0秒10: 11:20 20.10. 21
。烧成的制品开口率较高，致密度较低。当烧成湿开口气 孔率接近于零，获得高致密度的瓷化过程成为烧结。 2.烧成（或烧结）四阶段 ①蒸发期（室温～300℃）
排除坯体内的残余水分。
②氧化物分解和晶型转化期（300 ℃～950 ℃） 粘土中结构水的排除，碳酸盐（杂质）的分解，有机
物、碳素的氧员举绩，梅开二度，业 绩保底 。20.1 0.2120 .10.21 10:11 10:11: 2010: 11:20 Oct-20
•
牢记安全之责，善谋安全之策，力务 安全之 实。20 20年1 0月21 日星期 三10时 11分2 0秒We dnesd ay, October 21, 2020
3、陶瓷材料的电性能
电子陶瓷是现代陶瓷的重要组成部分。 物质传导电流的能力通常用电导率或电阻率来衡量，被电场感应的性质通

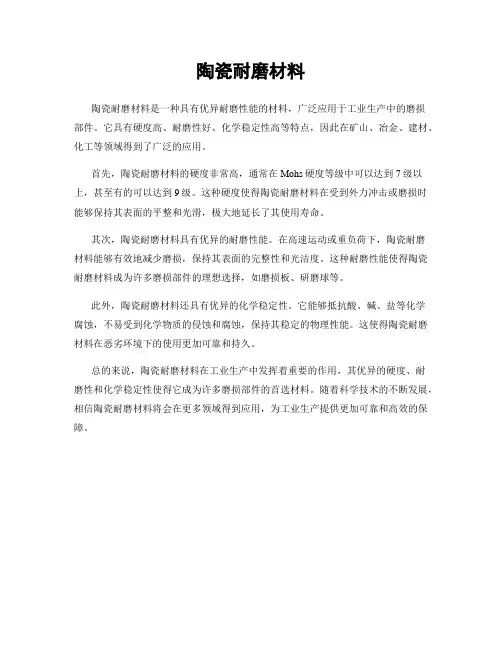

陶瓷耐磨材料
陶瓷耐磨材料
陶瓷耐磨材料是一种具有优异耐磨性能的材料，广泛应用于工业生产中的磨损
部件。
它具有硬度高、耐磨性好、化学稳定性高等特点，因此在矿山、冶金、建材、化工等领域得到了广泛的应用。
首先，陶瓷耐磨材料的硬度非常高，通常在Mohs硬度等级中可以达到7级以上，甚至有的可以达到9级。
这种硬度使得陶瓷耐磨材料在受到外力冲击或磨损时能够保持其表面的平整和光滑，极大地延长了其使用寿命。
其次，陶瓷耐磨材料具有优异的耐磨性能。
在高速运动或重负荷下，陶瓷耐磨
材料能够有效地减少磨损，保持其表面的完整性和光洁度。
这种耐磨性能使得陶瓷耐磨材料成为许多磨损部件的理想选择，如磨损板、研磨球等。
此外，陶瓷耐磨材料还具有优异的化学稳定性。
它能够抵抗酸、碱、盐等化学
腐蚀，不易受到化学物质的侵蚀和腐蚀，保持其稳定的物理性能。
这使得陶瓷耐磨材料在恶劣环境下的使用更加可靠和持久。
总的来说，陶瓷耐磨材料在工业生产中发挥着重要的作用，其优异的硬度、耐
磨性和化学稳定性使得它成为许多磨损部件的首选材料。
随着科学技术的不断发展，相信陶瓷耐磨材料将会在更多领域得到应用，为工业生产提供更加可靠和高效的保障。
陶瓷材料的力学性能
当温度进一步升高时（C区）。二维滑移系 开动，位错塞积群中的一部分位错产生的交叉滑 移随温度的升高而变得活跃，由此而产生的对位 错塞积群前端应力的松弛作用就越发明显。所以 在此区域内，断裂应力有随温度的升高而上升的 趋势。
图11－10给出的是陶瓷材料的强度随温度变 化关系的一般趋势。并非对所有的陶瓷材料都符 合很好，也并非对所有陶瓷材料A、B、C三个区 都出现。
因此了解陶瓷的性能特点及其控制因素，不论 是对研究开发，还是使用、设计都是十分重要的。
1 陶瓷材料的弹性性能
• 1.1 陶瓷材料的弹性模量 • 1.2 弹性模量的影响因素 • 1.3 复合材料的弹性模量 • 1.4 单晶体陶瓷弹性模量的各向异性
1.1 陶瓷材料的弹性模量
陶瓷材料为脆性材料，在室温下承载时几乎不 能产生塑性变形，而在弹性变形范围内就产生断裂 破坏，因此，其弹性性质就显得尤为重要。与其他 固体材料一样，陶瓷的弹性变形可用虎克定律来描 述。
1.2 弹性模量的影响因素
• 1 温度对弹性的影响 • 2 弹性模量与熔点的关系 • 3 弹性模量与材料致密度的关系
1 温度对弹性的影响
• 由于原子间距及结合力随温度的变化而变化，所以弹性模量 对温度变化很敏感。当温度升高时，原子间距增大，由d0变为 dt(如图11-1),而dt处曲线的斜率变缓,即弹性模量降低。
111陶瓷材料的弹性性能112陶瓷材料的强度及其影响因素113陶瓷材料的断裂韧性与热抗震性第十一章陶瓷材料的力学性能陶瓷材料的化学键大都为离子键和共价键键合牢固并有明显的方向性同一般的金属相比其晶体结构复杂而表面能小因此它的强度硬度弹性模量耐磨性耐蚀性及耐热性比金属优越但塑性韧性可加工性抗热震性及使用可靠性却不如金属
E 100kTm （11－1） Va
陶瓷的特性优缺点
5-陶瓷材料的力学性能
二、陶瓷材料的增韧
工程陶瓷材料的脆性大，应用受到限制，所以陶瓷材料 的增韧一直是材料学界研究的热点之一。
通常金属材料的强度提高，塑性往往下降，断裂韧度也 随之降低。
产生的应力腐蚀后都会在没 有明显预兆的情况下发生脆 断，会造成严重事故。
（二）循环疲劳
1987年，研究发现单相陶瓷、相变增韧陶瓷以及陶瓷基复 合材料缺口试样，在室温循环压缩载荷作用下也有疲劳裂 纹萌生和扩展现象。
图10-13是多晶氧化铝（晶粒尺寸10微米）在室温空气环境 对称循环加载（f=5Hz）及在静载下的裂纹扩展特征。
应用主要取决于电绝缘性、半导体性、导电性、压电 性、铁电性、磁性及生物适应性、化学吸附性等。
第一节 陶瓷材料的变形与断裂
一、陶瓷材料的弹性变形
弹性模量
1、弹性模量的本质 弹性模量的大小反映材料原子间结合
力的大小，越大，材料的结合强度越高。 2、陶瓷材料高弹性模量的原因
1) 由于陶瓷材料具有离子键或共价键的 键合结构，因此陶瓷材料表现出高的熔点， 也表现出高的弹性模量。
断裂韧性：
K IC (2E s )1/ 2
金属材料要吸收大量的塑性变性能，而塑性变性能要比表面 能大几个数量级，所以陶瓷材料的断裂韧性比金属材料的药 低1~2数量级，最高达到12~15MPa.m1/2
陶瓷是脆性材料，弯曲或拉伸加载时，裂纹一旦出现， 极易产生失稳断裂。
山形切口法中切口剩余部分为三角形，其顶点处存在应 力集中现象，易在较低载荷下产生裂纹，所以不需要预 制裂纹。当试验参数合适时，这种方法能产生裂纹稳定 扩展，直至断裂。
陶瓷结构件的作用和特点
陶瓷结构件的作用和特点陶瓷结构件是一种广泛应用于各种机械设备中的零部件，其主要作用是支撑和固定机械设备的各个部件，同时还能够承受一定的载荷和振动。
与传统的金属结构件相比，陶瓷结构件具有许多独特的特点，下面将从材料、制造工艺和应用等方面进行详细介绍。
一、材料特点陶瓷结构件的主要材料是氧化铝、氧化锆等高温陶瓷材料，这些材料具有高硬度、高强度、高耐磨性、高耐腐蚀性等特点。
此外，陶瓷材料还具有良好的绝缘性能和耐高温性能，能够在高温、高压、强酸、强碱等恶劣环境下长期稳定运行。
二、制造工艺特点陶瓷结构件的制造工艺主要包括注塑成型、压制成型、烧结等工艺。
其中，注塑成型是一种常用的工艺，可以生产出形状复杂、精度高的陶瓷结构件。
压制成型则适用于生产大批量的简单形状的陶瓷结构件。
烧结是陶瓷结构件制造的最后一道工序，通过高温烧结可以使陶瓷材料达到最终的硬度和强度。
三、应用特点陶瓷结构件广泛应用于各种机械设备中，如汽车发动机、航空发动机、石油钻机、化工设备等。
其主要应用特点包括：1.高强度：陶瓷结构件具有高硬度、高强度的特点，能够承受较大的载荷和振动。
2.耐磨性好：陶瓷结构件表面光滑，摩擦系数小，能够有效减少机械设备的磨损。
3.耐腐蚀性好：陶瓷结构件能够在强酸、强碱等恶劣环境下长期稳定运行。
4.绝缘性能好：陶瓷结构件具有良好的绝缘性能，能够有效防止机械设备的漏电。
5.耐高温性能好：陶瓷结构件能够在高温环境下长期稳定运行，适用于高温、高压的机械设备中。
综上所述，陶瓷结构件具有高强度、耐磨、耐腐蚀、绝缘、耐高温等特点，广泛应用于各种机械设备中。
随着科技的不断发展，陶瓷结构件的应用范围将会越来越广泛，成为机械制造业的重要组成部分。
陶瓷刀具材料的主要特点及应用
陶瓷刀具材料的主要特点及应用陶瓷刀具材料是一种相对新型的刀具材料，它具有许多独特的特点和广泛的应用。
本文将介绍陶瓷刀具材料的主要特点及其广泛应用领域。
首先，陶瓷刀具材料的主要特点之一是硬度高。
陶瓷材料的硬度通常比金属材料高出许多倍，因此陶瓷刀具能够在高硬度的物质上切割和加工，同时其切削效率也较高。
这使得陶瓷刀具成为处理硬质材料的理想选择，例如陶瓷刀可以轻松地切割硬质食物如冰块、骨头等。
其次，陶瓷刀具材料还具有较低的磨损率。
陶瓷刀具的硬度高，意味着其抗磨损性能更好，相比之下金属刀具容易出现磨损和缺刃的问题。
陶瓷刀具的耐磨损性能使得其在切割和加工高强度材料时能够保持更长的使用寿命，减少了刀具更换的频率，从而提高了工作效率。
此外，陶瓷刀具材料还具有优异的抗腐蚀性能。
陶瓷材料不受酸碱腐蚀的影响，因此能够在涉及腐蚀性物质的加工环境中稳定运行。
相比之下，金属刀具容易受到腐蚀的侵蚀，导致刀具表面生锈和变形。
陶瓷刀具的抗腐蚀性能使得其在食品加工、化工等环境下应用广泛。
此外，陶瓷刀具材料还具有较低的磁导率和热膨胀系数。
陶瓷刀具几乎不导电，因此它们在特定的应用领域中是非常理想的，如电子元器件加工。
此外，陶瓷刀具的热膨胀系数较低，意味着在高温环境下刀具不易膨胀和变形，保持较好的工作稳定性。
综上所述，陶瓷刀具材料具有硬度高、磨损率低、抗腐蚀性能佳、磁导率低以及热膨胀系数低等特点。
基于这些特点，陶瓷刀具的应用领域广泛，包括食品加工、化工、电子元器件加工等。
不过，由于其易碎性，使用陶瓷刀具时需要小心操作，并避免剧烈碰撞和折弯。
因此，在选择刀具材料时，根据具体应用的需求来合理选择刀具材料，以最大程度发挥刀具的效能。
陶瓷材料的力学性能
工程陶瓷材料的塑性、韧性值比金属材料低得多， 对缺陷十分敏感，因而其力学性能数据的分散性 大，强度可靠性较差，常用韦伯模数表征其强度 均匀性。 工程陶瓷材料的制备技术、气孔、夹杂物、晶界、 晶粒结构均匀性等因素对其力学性能有显著影响， 因此，在讨论工程陶瓷的力学性能前，应首先了 解这种材料的组成和结构特点。
核电站：能耐2000℃高温
[耐温能力：900℃ →1200~1300℃
发动机 热效率：30%→50% 重量 ↓20% 耗油量 ↓ 30%
由此可见，工程陶瓷材料较好地适应了 近代科学技术发展的需要，具有广阔的应用 前景。目前在机械、冶金、化工、纺织等行 业中，用工程陶瓷材料制作耐高温、耐磨损、 耐腐蚀的零部件越来越多。
14
如图10-2所示，陶瓷在压缩加载时，其σ-ε曲 线斜率比拉伸时的大，此与陶瓷材料复杂的 显微结构和不均匀性有关。从该图中还可看 出，陶瓷材料的抗压强度值比其抗拉强度值 大得多。这是由于材料中的缺陷对拉应力十 分敏感所致。在工程应用中，选用陶瓷材料 时要充分注意这一特点。
15
§10.2.2 陶瓷材料的塑性变形
27
由表10-4可见，陶瓷材料的抗压强度远大于其抗拉强 度，两者相差10倍左右，因而陶瓷材料特别适于制造受压 缩载荷作用的零件。压缩试样尺寸为直径9.0±0.05mm，长 度18±0.10mm，两端面研磨成平面并互相平行。
表10－4 某些材料的抗拉强度和抗压强度
材料
抗拉强度/MPa 抗压强度/MPa 抗拉强度/抗压强度
这是由其共价键和离子键的键合结构所决 定的。
共价键具有方向性，使晶体具有较高的抗 晶格畸变、阻碍位错运动的阻力。离子键晶 体结构的键方向性虽不明显，但滑移系受原 子密排面与原子密排方向的限制，还受静电 作用力的限制，其实际可动滑移系较少。此 外，陶瓷材料都是多元化合物，晶体结构较 复杂，点阵常数较金属晶体大，因而陶瓷材 料中位错运动很困难。 (见表10-2)
陶瓷材料的热稳定性与机械性能分析
陶瓷材料的热稳定性与机械性能分析陶瓷作为一种重要的先进材料，在各个领域都有着广泛的应用。
它具有独特的优势，如高硬度、抗磨损和耐高温等特点，但同时也存在一些不足之处，如脆性和热稳定性差等问题。
因此，在使用陶瓷材料时，对其热稳定性和机械性能进行分析和研究具有重要意义。
热稳定性是评价陶瓷材料性能的重要指标之一。
陶瓷材料在高温下的热膨胀性是其热稳定性的一个关键参数。
一般来说，高热膨胀系数将使陶瓷材料在受热时容易发生热应力，从而导致开裂和破损。
因此，为了提高陶瓷材料的热稳定性，可以采用一些措施，如控制陶瓷材料的晶粒尺寸和配比，以减小其热膨胀系数。
另一个重要的指标是陶瓷材料的机械性能。
陶瓷材料的机械性能主要包括硬度、强度和韧性等方面。
陶瓷材料通常具有较高的硬度，这是因为其内部结构具有高度的结晶性，晶粒之间存在着较强的键合力。
同时，陶瓷材料的强度也相对较高，但其韧性较差，容易发生断裂。
这是由于陶瓷材料的化学键较强，而晶界的强度较低，容易引起断裂。
为了改善陶瓷材料的机械性能，可以考虑以下几个方面。
首先，可以通过改变陶瓷材料的晶界结构和化学成分，来增强晶界的强度。
其次，可以通过控制陶瓷材料的晶粒尺寸和形状，来调节陶瓷材料的强度和韧性。
此外，还可以采用增强相法和增韧相法来提高陶瓷材料的机械性能。
增强相法是指通过在陶瓷材料中添加一些能够增强强度和韧性的相，如纤维、颗粒等。
而增韧相法是指在陶瓷材料中添加一些能够抑制裂纹扩展的相，如残余应力等。
除了热稳定性和机械性能外，陶瓷材料还有其他一些特殊的性能。
例如，陶瓷材料具有良好的耐磨性和耐腐蚀性，可以在恶劣的使用环境下保持其稳定性和性能。
此外，陶瓷材料还具有良好的绝缘性能，可以用于制造电子元器件和绝缘材料等。
综上所述，陶瓷材料的热稳定性和机械性能是评价其性能优劣的重要指标。
通过对陶瓷材料的热膨胀性和机械性能进行分析和研究，可以帮助我们更好地理解和应用这一重要的先进材料。
未来，我们可以通过不断地改进和创新，进一步提高陶瓷材料的热稳定性和机械性能，以满足不同领域的需求，并推动陶瓷材料的发展和应用。
陶瓷材料力学性能.
第一节 陶瓷材料的结构
• 陶瓷材料的组成与结合键
负电性所体现的是一个原于吸住电子的能力，元素的负电性与其在 周期表中的位置有关，大约当负电性差∆X<0.4～0.5时，对形成固溶 体有利，当∆X增大时，则形成化合物的倾向增大。
• 陶瓷材料的显微结构
• 陶瓷材料由晶相、玻璃相和气孔组成。 • 如果玻璃相分布于主晶相界面，在高温下陶瓷材 料的强度下降，易于产生塑性变形。 • 气孔率增大，陶瓷材料的致密度降低，强度及硬 度下降。
第五节 陶瓷材料的断裂韧度与增韧
• 陶瓷材料的断裂韧度
1.单边切口梁法
• • • •
优点： (1) 数据分散性好； (2) 重现性好； (3) 试样加工和测定方法比较简单，是目前 广泛采用的一种方法。 • 缺点： • 测定的KIC值受切口宽度影响较大，切口宽 度增加， KIC增大，误差随之增大。 • 如果能将切口宽度控制在0.05~0.10mm以 下，或在切口顶端预制一定长度的裂纹， 可望提高KIC值的稳定性。
3.压痕法
• 测试过程：用维氏或显微硬度压头，压入 抛光的陶瓷试样表面，在压痕时对角线方 向出现四条裂纹，测定裂纹长度，根据载 荷与裂纹长度的关系，求出KIC值。
• 优点：测试方便，可以用很小的试样进行多点韧度测试， 但此法只对能产生良好压痕裂纹的材料有效。 • 缺点：由于裂纹的产生主要是残余应力的作用，而残余应 力又是因为压痕周围塑性区与弹性基体不匹配引起的。因 此，这种方法不允许压头下部材料在加载过程中产生相变 或体积致密化现象，同时压痕表面也不能有碎裂现象。
材料力学性能
第十章 陶瓷材料的力学性能
• 陶瓷材料广泛应用于我们的日常生活，它和金属材料、 高分子材料并列为当代三大固体材料之一。 • 传统的陶瓷制品以天然粘土为原料，通过混料、成型 烧结而成，性能特点是强度低、脆性高。 • 工程陶瓷的力学性能是耐高温、硬度高、弹性模量高、 耐磨、耐蚀、抗蠕变性能好。
陶瓷材料的组织结构和力学性能分析
陶瓷材料的组织结构和力学性能分析陶瓷作为一种广泛应用的材料，在各个领域都有重要的作用。
陶瓷具有优异的化学稳定性和耐高温性能，因此常被用于制作高温材料、耐磨材料以及电子材料等。
本文将对陶瓷材料的组织结构和力学性能进行分析。
首先，对于陶瓷材料的组织结构，需要了解陶瓷的基本成分和表面形貌。
陶瓷主要由非金属元素组成，如氧、氮、硼等。
在微观层面上，陶瓷晶体结构可以分为单晶和多晶，这直接影响其物理性质和化学性质。
此外，陶瓷的表面形貌决定了其力学性能和表面活性。
表面粗糙度越小，则材料的疲劳寿命和抗摩擦性能越好。
其次，陶瓷材料的组织结构对其力学性能有着重要的影响。
在应力作用下，陶瓷材料晶体结构中的离子发生位移或位错的移动，从而引发塑性变形或断裂。
一般情况下，陶瓷材料的强度较高，但韧性较差。
这主要是由于陶瓷的结构中具有很多微观裂纹，这些裂纹容易导致材料的破裂。
因此，提高陶瓷材料的韧性是一个重要的课题。
陶瓷材料的力学性能主要包括抗拉强度、硬度、韧性等指标。
抗拉强度是材料抵抗拉伸应力的能力，硬度是材料抵抗表面划伤的能力，而韧性则反映材料抵抗断裂的能力。
一般来说，陶瓷的抗拉强度较高，硬度也较高，但韧性较低。
在实际应用中，陶瓷材料常常通过控制其组织结构来调节其力学性能。
例如，通过添加适量的增韧相或改变烧结工艺，可以提高陶瓷材料的韧性。
此外，研究人员还通过基于陶瓷材料的多尺度模拟来深入理解其组织结构与力学性能之间的关系。
这种方法将实验数据与计算方法相结合，能够预测和解释陶瓷材料的宏观性质。
通过模拟可以更好地理解陶瓷材料的变形机制和断裂行为，为设计和制造具有特定性能的陶瓷材料提供理论依据。
总之，陶瓷材料的组织结构与力学性能之间存在着密切的关系。
了解陶瓷材料的组织结构可以帮助我们更好地理解其力学性能。
通过调控组织结构，可以改变陶瓷材料的力学性能，从而满足不同领域的需求。
此外，多尺度模拟方法为研究陶瓷材料提供了新的途径。
通过深入研究陶瓷材料的组织结构和力学性能，有助于推动陶瓷材料在各个领域的进一步应用和发展。
有些陶瓷材料具有共价键和离子键混合的特征。
有些陶瓷材料具有共价键和离子键混合的特
征。
陶瓷材料通常由非金属元素制成，具有高温稳定性、硬度高、耐腐蚀等特点。
与金属材料相比，陶瓷材料通常具有更高的绝缘性能。
陶瓷材料的结构通常由共价键和离子键混合组成。
共价键是由价电子对共享而形成的化学键，常见于非金属元素间的化合物中。
离子键是由正负离子间的电磁作用力而形成的化学键，常见于含有金属元素的化合物中。
在陶瓷材料中，共价键和离子键的比例会影响材料的特性。
当共价键的比重较高时，材料通常具有高硬度、高熔点等特点，如碳化硅等材料。
当离子键的比重较高时，材料通常具有较好的导电性能，如氧化铝等材料。
此外，陶瓷材料的微观结构也会影响其性能。
例如，陶瓷材料中的晶界具有较低的稳定性，易于产生裂纹和疲劳现象。
因此，在设计陶瓷材料时，需要考虑材料的微观结构和晶界的优化。
总体而言，陶瓷材料具有共价键和离子键混合的特征，其性能与材料结构密切相关。
在研发陶瓷材料时，需要从材料结构和微观特性入手，以实现材料性能的优化和提升。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第八章陶瓷材料
第1节陶瓷材料概述
第4讲陶瓷材料的性能特点
先进陶瓷分类
(按其性能和功能)
结构陶瓷：作为工程结构材料使用的陶瓷功能陶瓷：具有电、磁、光、声、超导、化学、生物等特性，且具有相互转化功能的一类陶瓷
力学性能特点1
硬度高
510
152025
几种典型陶瓷材料的维氏硬度与不锈钢材料的对比图
维氏硬度/G P a
结构陶瓷的力学性能
陶瓷材料硬度高
→陶瓷材料耐磨性好
→陶瓷材料可以制作刀具
50100150200250300350400450几种典型陶瓷材料的弹性模量与不锈钢材料的对比图
弹性模量/G P a
力学性能特点2
高弹性模量
陶瓷材料高弹性模量
陶瓷材料
硬度弹性模量熔点
变化规律具有一致性
是其主晶相结合键能高低的外在反映
弹性模量高→零件/构件的刚度好
氧化铝机械加工精度高
加工前加工中加工后
不锈钢加工过程后发生挠曲变形，精度无法保证
金属材料与陶瓷材料的应力-应变曲线(示意图)应力
应变
陶瓷
金属
力学性能特点3
无塑性变形，断裂强度低
陶瓷材料室温下拉伸时没有塑性变形→脆断
人们常说的陶瓷强度，主要指它的断裂强度
陶瓷材料的实际断裂强度和理论断裂强度对比
材料理论值/MPa实测值/MPa理论/实测强度比值Al2O3(蓝宝石)4900063077.0
Si3N4(热压)3770098038.5
SiC(热压)4800093051.5 Si3N4(反应烧结)37700290130.5
奥氏体型钢200003240 6.4
陶瓷材料的实际断裂强度比理论强度低很多
陶瓷材料实际断裂强度低的原因
•存在不规则形状的气孔，相当于裂纹
•内部组织结构复杂、和不均匀性
2004006008001000120014001600几种典型陶瓷材料的抗弯强度
抗弯强度/M P a
陶瓷材料的强度，一般采用抗弯强度(弯曲强度)和抗压强度(压缩强度)表示
采用三点弯曲测试抗弯强度示意图
力学性能特点4
低抗压强度高，抗弯强度低
几种典型陶瓷材料的抗压强度
抗压强度/M P a
碳钢
铸铁
高速钢
氧化铝(A479)单晶蓝宝石(SA100)
金属陶瓷(TC30)0
1000200030004000
•陶瓷材料抗压强度高，为抗拉强度的10~40倍•陶瓷材料承受压应力的能力大大超过拉应力的能力
抗压强度测试示意图
•陶瓷材料抗压强度比金属（碳钢）高
力学性能特点5
冲击韧性、断裂韧性低
陶瓷材料是脆性材料
冲击韧性~10kJ/m2
几种材料的断裂韧性
材料K IC/MPa∙m1/2不锈钢(SUS304)210
45钢90
球墨铸铁20~40
氮化硅陶瓷 3.5~5
氧化锆7-8
氧化铝(99%)3-4
K IC约为金属的1/60~1/100
物理与化学性能
1 较低的密度
12345678密度/g ∙c m -3
几种典型陶瓷材料的密度与钢的对比图
2 熔点高
一般在2000℃以上，
陶瓷高温强度和高温蠕变抗力优于金属
3化学稳定性高
•抗氧化性优良，在1000℃高温下不会氧化•对酸、碱、盐有良好的抗蚀性
4 热胀系数小
24681012141618几种典型陶瓷材料的热膨胀系数与钢的对比图
膨胀系数X 10-6/K
40~400℃
•随气孔率增加，陶瓷的热胀系数、热导率降低•多孔或泡沫陶瓷可作绝热材料
20406080100120140160几种典型陶瓷材料的热导率与钢的对比图
导热率W /m ∙K
5 热导率受材质和气孔影响大
6具有特殊性能
光学，电学，声学和磁学性能结构陶瓷→功能陶瓷
高硬度、耐高温、耐磨损、抗热震、耐腐蚀、抗氧化密度小弹性模量大陶瓷材料性能优势
脆性大，韧性差，难加工安全可靠性低
陶瓷材料性能短板
避免服役过程中工况：冲击载荷、大的拉应力
分析服役环境，取长补短可发挥优势工况条件：
高温、高压、强腐蚀、强磨损。
