共发射极放大电路是一种应用广泛的放大电路,如果电路存在失真问题,可以通过以下方法消除:
1.选择合适的工作点:工作点的选择对于放大电路的性能至关重要。

如果工作点选择不当,会导致放大电路产生失真。

因此,需要根据实际情况选择合适的工作点,以避免失真。

2.增加负反馈:负反馈可以有效地改善放大电路的性能,包括减少
失真。

通过在放大电路中增加负反馈,可以减小输出信号的失真。

3.优化电路布局:电路布局的好坏也会影响放大电路的性能。

在设
计电路时,应该尽量优化电路布局,减少寄生电容和电感的影响,以避免失真。

4.选择合适的元器件:在选择元器件时,应该选择性能良好、精度
高的元器件,以保证放大电路的性能和质量。

通过以上措施,可以有效地消除共发射极放大电路的失真,提高电路的性能和质量。

如果仍然存在失真问题,可以通过进一步的分析和调试来解决。

音频功放失真及常见改善方法

音频功放失真及常见改善方法

音频功放失真及常见改善方法无论是电失真还是声失真,按失真的性质来分,主要有频率失真和非线性失真两种。

引起信号各频率分量间幅度和相位的关系变化,仅出现波形失真,不增加新的频率成分,属于线性失真。

谐波失真(THD)、互调失真(IMD)等可产生新的频率成分,或各频率分量的调制产物,这些多余产物与原信号极不和谐,引起声音畸变,粗糙刺耳,这些失真属于非线性失真。

1.谐波失真谐波失真是由功放中的非线性元器件引起的一种失真。

这种失真使音频信号产生许多新的谐波成分,叠加在原信号上,形成了波形失真的信号。

将各谐波引起的失真叠加起来,就是总谐波失真度,其值常用输出信号中的所有谐波均方根值与基波电压有效值之比的百分数来表示。

在这里,基波信号就是输入信号,所有谐波信号为由非线性失真引入的各次谐波信号。

显然,该百分数越小,谐波失真越小,电路性能越好。

目前,Hi-Fi功放的谐波失真一般控制在0.05%以下,许多优质功放的谐波失真已小于0.01%,而专业级音频功放的谐波失真度一般控制在0.03%以下。

事实上,当总谐波失真度小于0.1%时,人耳就很难分辨了。

另需说明的是,对于一台指定的音频功放而言,例如,某音频功放的总谐波失真指标表示为THD<0.009%(1W)。

初看起来,似乎总谐波失真很小,但它只是在输出功率为1W时的总谐波失真,这与在有关标准要求的测量条件下所得的总谐波失真值是不同的。

所以,在标明音频功放的总谐波失真指标时,一般都会注明测量条件。

众所周知,人的听觉系统是极其复杂的,有时谐波失真小的功放不如谐波失真大的耐听,这种现象的原因是多方面的。

其中,与各次谐波成分对音质的影响程度不同有直接关系。

尽管石机与胆机的稳态测试数据相同,但人们总觉得胆机的低音醇厚激荡、中音明亮圆润、高音纤细清澈,极为耐听;石机则低频强劲有力,中高频通透明亮,但高频发毛,声音生硬,音色偏冷。

经频谱分析发现,石机含有大量的奇次谐波,奇次谐波给人耳造成刺耳难听的感觉;胆机则含有丰富的偶次谐波,而人耳对偶次谐波不敏感。

运放波形失真的原因及对策

运放波形失真的原因及对策

运放波形失真的原因及对策
运放波形失真的原因有很多,以下是一些常见的原因及相应的对策:
1. 输入信号幅度过大:当输入信号的幅度超过运放的输入范围时,会导致波形失真。

解决方法是调整输入信号的幅度,使其保持在运放的输入范围内。

2. 电源电压不足:电源电压过低可能导致运放无法正常工作,从而产生波形失真。

解决方法是提高电源电压,确保运放能够正常工作。

3. 放大器增益过高:当运放的增益设置过高时,输出信号可能超过其输出范围,从而导致波形失真。

解决方法是适当降低放大器增益。

4. 运放性能较差:如果使用的运放性能较差,如转换速率较低,可能无法满足高频信号的放大需求,从而导致波形失真。

解决方法是更换性能更好的运放,如高速宽带运放OP37或LM4562。

5. 源电阻引起的失真:运放输入端的源电阻可能导致信号失真。

解决方法是通过测量和观察确定失真类型,并调整电路中的电阻以改善失真情况。

6. 非线性输入电阻和非线性输入电容:运放的输入电阻和输入电容的非线性特性可能导致波形失真。

解决方法是选择具有良好线性特性的运放,或采用其他技术手段改善输入端的特性。

7. 输出负载过大:当输出负载电阻过大时,可能导致运放的输出波形失真。

解决方法是减小输出负载电阻。

8. 工作点偏离:运放的工作点偏离理想状态可能导致波形失真。

解决方法是调整运放的工作点,使其处于线性工作区域。

总之,要解决运放波形失真问题,需要对电路进行仔细分析,找出失真的具体原因,并采取相应的措施进行调整。

在实际操作中,还可以通过优化电路设计、选用高性能元件等方法来降低波形失真。

放大电路的失真研究

放大电路的失真研究

放大电路的失真研究——模拟电子技术实验教学案例参赛作品黄亮、佟毅、李赵红导师:***北京交通大学电子信息工程学院国家电工电子实验教学示范中心2013年5月28日目录1.放大电路的失真研究 (3)1.1电路背景 (3)1.2实验目的 (3)1.3技术指标及设计要求 (3)1.4评分标准 (5)1.5实验特点 (6)1.6实验原理 (6)1.7方案比较 (11)1.8实验数据分析 (12)1.9实践能力 (13)参考文献: (13)1. 放大电路的失真研究(模拟电子技术实验) 黄亮 佟毅 李赵红 2013年4月9日1.1电路背景电路输出波形失真引起信号不能正确的传输,解决失真问题是电路设计工程师面对的一个重要问题。

输出波形失真可发生在基本放大、功率放大和负反馈放大等电路中,输出波形失真有截止失真、饱和失真、双向失真、交越失真,以及输出产生的谐波失真和不对称失真等。

1.2实验目的掌握失真放大电路的设计和解决电路的失真问题可以提高学生系统地构思问题和解决问题的能力。

通过失真放大电路实验可以系统地归纳模拟电子技术中失真现象和掌握消除各种失真技术,培养学生通过现象分析电路结构特点,进而改善电路的能力。

1.3技术指标及设计要求 1.3.1基本要求(1)输入标准正弦波,如图1.1(a ),频率2kHz ,幅度50mV ,输出正弦波频率2kHz ,幅度1V 。

(2)图1.1(b )是电路输出波形,若达到要求,如何设计电路,并修改。

(3)图1.1(c )是电路输出波形,若达到要求,如何设计电路,并修改。

(a )(b )(c )(d )(e ) (f )图1.1(4)图1.1(d)是电路输出波形,若达到要求,如何设计电路,并修改。

(5)输入标准正弦波,频率2kHz,幅度5V,设计电路使之输出图1.1(e)输出波形,并改进。

1.3.2发挥部分(1)图1.1(f)是电路输出失真波形,设计电路并改进。

(2)任意选择运算放大器,测出增益带宽积f T。

截止、饱和失真的原理及解决方法

截止、饱和失真的原理及解决方法

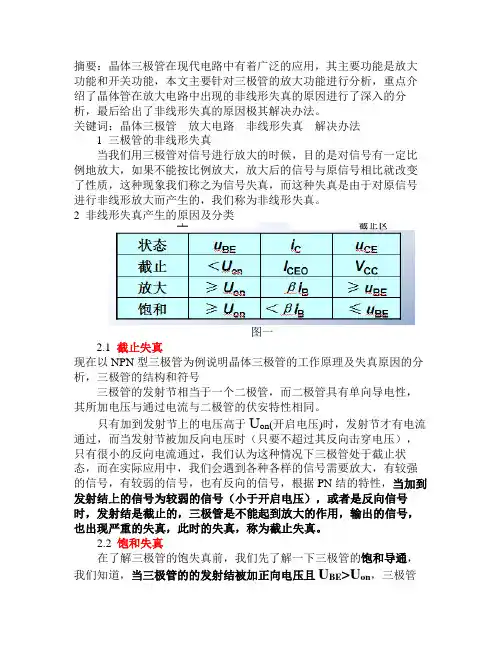

摘要:晶体三极管在现代电路中有着广泛的应用,其主要功能是放大功能和开关功能,本文主要针对三极管的放大功能进行分析,重点介绍了晶体管在放大电路中出现的非线形失真的原因进行了深入的分析,最后给出了非线形失真的原因极其解决办法。

关键词:晶体三极管放大电路非线形失真解决办法1 三极管的非线形失真当我们用三极管对信号进行放大的时候,目的是对信号有一定比例地放大,如果不能按比例放大,放大后的信号与原信号相比就改变了性质,这种现象我们称之为信号失真,而这种失真是由于对原信号进行非线形放大而产生的,我们称为非线形失真。

2 非线形失真产生的原因及分类图一2.1 截止失真现在以NPN型三极管为例说明晶体三极管的工作原理及失真原因的分析,三极管的结构和符号三极管的发射节相当于一个二极管,而二极管具有单向导电性,其所加电压与通过电流与二极管的伏安特性相同。

只有加到发射节上的电压高于U on(开启电压)时,发射节才有电流通过,而当发射节被加反向电压时(只要不超过其反向击穿电压),只有很小的反向电流通过,我们认为这种情况下三极管处于截止状态,而在实际应用中,我们会遇到各种各样的信号需要放大,有较强的信号,有较弱的信号,也有反向的信号,根据PN结的特性,当加到发射结上的信号为较弱的信号(小于开启电压),或者是反向信号时,发射结是截止的,三极管是不能起到放大的作用,输出的信号,也出现严重的失真,此时的失真,称为截止失真。

2.2 饱和失真在了解三极管的饱失真前,我们先了解一下三极管的饱和导通,我们知道,当三极管的的发射结被加正向电压且U BE>U on,三极管的发射结有电流通过,以NPN三极管为例,三极管的工作过程是这样的:当发射结加正向电压时,发射区通过扩散运动向基区发射电子,形成发射极电流I E;其中一小部分与基区的空穴复合,形成基极电流I B,又由于集电极加反向电压,所以从发射极出来的大部分电子在集电极电压作用下通过漂移运动到达集电极,形成集电极电流I C。

放大电路失真现象及改善失真的研究报告

放大电路失真现象及改善失真的研究报告
图2.6截止失真的输出特性曲线
b)
c)双向失真
双向失真那么是由于输入信号过大,在信号正半周造成饱和失真,负半周造成截止失真,因此称为双向失真。
d)交越失真
这是一种比拟特殊的失真,它是由于输入电压较低时,因三极管截止而产生的失真。这种失真通常出现在通过零值处,如图2.7。交越失真出现在乙类放大电路中,如图2.8,这个电路由两个相互对称的PNP和NPN管组成,先分析这个电路的工作原理,当处于正半周期工作时,T1导通,T2截止,其工作等效电路如图2.8〔a〕,当处于负半周期工作时,T1截止,T2导通,其工作等效电路如图2.8〔b〕,但是由于没有直流偏置,管子的 必须在| |大于某一个数值〔即门坎电压,硅管约为0.7V,锗管约为0.2V〕时才有显著变化。当输入信号 低于这个数值时,T1和T2都截止, 和 根本为零,负载 上无电流通过,出现一段死区,输出波形对输入波形来说存在失真,也就是在过零值处出现的交越失真。
模拟电子技术研讨论文
放大电路失真现象及改善失真的研究
学院:电子信息工程学院
专业:通信工程
组长:南海蛟
组员:达川宇涵
指导教师:颖
一、引言3
二、放大电路失真类型3
2.1线性失真3
2.1.1幅度失真4
2.1.2相位失真4
2.1.3改善线性失真的方法4
2.2非线性失真6
2.2.1饱和失真6
2.2.2截止失真6
2.Байду номын сангаас.3双向失真7
2.2.4交越失真7
2.2.5谐波失真8
2.2.6互调失真8
2.2.7不对称失真8
2.2.8瞬态互调失真9
2.2.9改善非线性失真的方法9
2.3负反响对失真现象的影响11

简述基本放大电路中,放大信号的波形出现失真的原因及其消除方法

简述基本放大电路中,放大信号的波形出现失真的原因及其消除方法

简述基本放大电路中,放大信号的波形出现失真的原因及其消
除方法
在基本放大电路中,放大信号的波形出现失真的原因主要有两个方面:非线性失真和频率响应失真。

1. 非线性失真:非线性失真是指放大器输出的波形不精确地复制了输入信号的形状。

这是因为放大器的非线性特性会导致输出信号中包含原始信号所没有的额外谐波成分。

该失真的消除方法包括:
- 使用线性放大器:选择具有较高线性特性的放大器,尽量减少非线性失真;
- 使用负反馈:将一部分放大器的输出信号送回输入端,对放大器进行修正,减少非线性失真;
- 使用补偿电路:通过加入适当的补偿电路,可以抵消放大器中的非线性特性,减轻非线性失真。

2. 频率响应失真:频率响应失真是指放大器对不同频率的信号放大程度不同,导致输出信号的波形形状发生变化。

该失真的消除方法包括:
- 设计合适的放大器截止频率:根据需要放大的信号频率范围,选择合适的截止频率,使得放大器具有平坦的频率响应; - 使用频率补偿电路:通过加入补偿电路,在放大电路中对不同频率进行补偿,使得输出信号的频率响应更加平坦;
- 选择合适的电容和电感元件:在放大电路中选择合适的电容和电感元件,以满足不同频率的信号传输要求,减少频率响应的失真。

通过以上方法的综合应用,可以减少放大信号波形的失真,使得放大
电路输出的波形更加准确地复制了输入信号的形状。

三极管共射放大电路饱和失真

三极管共射放大电路饱和失真

三极管共射放大电路饱和失真三极管共射放大电路是一种常用的放大电路,它以其简单的结构和良好的放大特性被广泛应用于各种电子设备中。

然而,在实际应用中,由于各种原因,三极管共射放大电路可能会出现饱和失真的情况,影响其正常工作。

本文将从饱和失真的原因、特征以及解决方法等方面进行探讨。

饱和失真是指三极管的输出电压在正输出时达到正饱和电压,而在负输出时达到负饱和电压,无法继续放大输入信号的情况。

饱和失真的原因主要包括输入信号过大、电源电压不稳定以及三极管本身的参数变化等。

输入信号过大是导致饱和失真的常见原因之一。

当输入信号的幅值超过三极管的最大放大能力时,三极管无法再进一步放大信号,输出信号将被截断,出现饱和失真。

电源电压的不稳定性也会引起饱和失真。

在三极管共射放大电路中,电源电压的稳定性对放大电路的正常工作至关重要。

如果电源电压波动较大,超出了三极管的工作范围,就会导致饱和失真的发生。

三极管自身的参数变化也是饱和失真的一个重要原因。

由于制造工艺和环境温度等因素的影响,三极管的参数可能会发生变化,例如电流增大或减小,导致电压放大倍数变化,最终引起饱和失真。

饱和失真的特征主要表现为输出波形被截断,失真严重,无法还原输入信号的准确幅值和相位。

在示波器上观察饱和失真的波形,可以看到输出信号在上下限处呈平坦的水平线段,无法跟随输入信号的变化。

此外,饱和失真还会导致输出功率的丢失,影响放大电路的工作效率。

针对饱和失真的问题,我们可以采取一些措施进行解决。

首先,合理控制输入信号的幅值,避免超过三极管的最大放大能力。

在设计电路时,可以通过合理选择电阻、电容等元件的数值来限制输入信号的幅值范围,从而避免饱和失真的发生。

保持电源电压的稳定性也是解决饱和失真问题的关键。

可以采用稳压电路或者增加滤波电容等方法来降低电源电压的波动,确保其在三极管工作范围内稳定。

对于三极管自身的参数变化,我们可以选择性能更好的三极管,或者采取温度补偿等措施来减小参数变化对放大电路的影响。

理解乙类放大电路的交越失真及其消除方法

理解乙类放大电路的交越失真及其消除方法

理解乙类放大电路的交越失真及其消除方法下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!随着科技的发展,乙类放大电路在电子设备中得到了广泛应用。

关于放大电路失真现象的研究

关于放大电路失真现象的研究

模拟电子技术研讨论文放大电路失真现象的研究学院:电子信息工程学院专业:通信工程学号:学生:指导教师:***2013年5月目录引言 (3)1.失真类型及产生原因 (3)1.1非线性失真 (3)1.2线性失真 (3)2.各类失真现象分析 (4)2.1截止、饱和和双向失真 (4)2.1.1截止、饱和失真理论分析 (4)2.1.2饱和失真的Mutisim仿真 (4)2.1.3双向失真分析及改善方案 (5)2.2交越失真 (5)2.2.1交越失真理论分析 (5)2.2.2传统交越失真改善方案 (6)2.2.3基于负反馈的改善方案 (6)2.3不对称失真 (7)2.3.1不对称失真概念 (7)2.3.2不对称失真理论分析 (7)2.3.3传统负反馈改善方案 (8)2.3.4多级反相放大改善方案 (8)2.4线性失真 (9)2.4.1线性失真理论分析 (9)2.4.2线性失真电路设计及改善方案仿真 (9)3.用双级反相放大改善不对称失真的电路设计 (10)4.总结 (11)【参考文献】 (12)放大电路失真现象的研究(北京交通大学电子信息工程学院,北京 100044)摘要:失真问题是模拟电子技术中的一个重要问题,系统化解决失真问题,能够给放大电路在工程中的设计提供便利。

本文简单地介绍了失真的类型,系统地介绍了各类失真现象产生的原因,同时设计了各类失真电路,给出了各类失真的改善方案,对部分失真问题进行了仿真实验。

关键词:非线性失真、线性失真、三极管放大电路、负反馈、Multisim仿真引言在放大电路中,其输出信号应当如实的反映输入信号,即他们尽管在幅度上不同,时间上也可能有延迟,但波形应当是相同的。

但在实际电路中,由于种种原因,输入信号不可能与输入信号的波形完全相同,这种现象叫做失真。

在工程上,电路的失真影响着放大电路的正常使用,在理论上对各种失真现象的原理的研究,有利于工程上快速检测出放大电路失真的原因,从而完善放大电路的设计。

消除截止失真和饱和失真的方法

消除截止失真和饱和失真的方法

消除截止失真和饱和失真的方法在电子电路的世界里,截止失真和饱和失真就像两个调皮捣蛋的小怪兽,时不时地给我们捣鼓出些麻烦。

咱先来说说截止失真这个小怪兽。

想象一下,你在控制一个水闸,想让水流稳定地流到田里去灌溉庄稼。

截止失真就像是这个水闸关得太紧了,只让极少的水通过,甚至有时候根本就没水过去。

这在电路里呢,就是因为晶体管的偏置电压没设置好,导致在信号的负半周,晶体管就像那个紧紧关闭的水闸,几乎不导通了。

怎么对付这个小怪兽呢?咱得调整偏置电压。

就好比是把水闸的控制装置松一松,让它能在该放水的时候正常放水。

具体来说,对于共射极放大电路,我们可以适当增加基极的静态电流,就像是给水流增加一点初始的动力,这样就能让晶体管在信号的负半周也能正常工作,不会出现截止失真的情况了。

再来说说饱和失真这个家伙。

它就像是水闸开得太大了,水一下子涌出来,漫过了田地,把庄稼都给淹了。

在电路里,就是晶体管的偏置电压让晶体管进入了饱和状态,在信号的正半周,电流变得特别大,输出的波形就失真了。

那怎么来解决这个问题呢?还是从偏置电压入手。

这就好比要把水闸的开度调整得合适一些。

我们可以减少基极的静态电流,让晶体管不至于那么容易就进入饱和状态。

这样,在信号的正半周,晶体管就能按照正常的节奏工作,输出的波形也就不会出现饱和失真了。

我有一次自己捣鼓一个小的音频放大电路,就遇到了这两个小怪兽。

一开始,声音听起来怪怪的,有那种被掐断的感觉,这就是截止失真在捣乱。

我就开始检查电路,发现是基极的电阻太大了,就像水闸关得太紧了一样。

我换了个小一点的电阻,增加了基极电流,嘿,这截止失真就好多了。

可这时候又出现新问题了,声音有时候会变得很浑浊,原来是饱和失真冒出来了。

我又调整了一下电路里的元件参数,把基极电流稍微降了降,这才让声音变得清晰正常起来。

除了调整偏置电压这个关键的方法,还有其他的小技巧。

比如说,我们可以选择合适的晶体管。

不同的晶体管有不同的特性,就像不同的水闸有不同的流量控制能力一样。

电子电路中常见的放大器失真问题解决方法

电子电路中常见的放大器失真问题解决方法

电子电路中常见的放大器失真问题解决方法放大器作为电子电路中常见的组件,起到放大信号的作用。

然而,由于各种因素的影响,放大器在工作时会产生失真问题。

本文将探讨电子电路中常见的放大器失真问题,并提供一些解决方法。

一、失真问题的分类在电子电路中,放大器的失真问题主要分为三类:线性失真、非线性失真和时间失真。

1. 线性失真:线性失真是指放大器的输出信号与输入信号不成比例的情况。

常见的线性失真类型包括增益失真、相位失真和频率响应失真。

2. 非线性失真:非线性失真是指放大器输出信号中包含频率变换、非线性畸变和交叉失真等问题。

其中,频率变换是指输入信号的频率与输出信号的频率不同;非线性畸变是指输出信号与输入信号之间的非线性关系;交叉失真是指不同频率信号之间互相干扰的问题。

3. 时间失真:时间失真是指信号在放大器中传播时,不同频率信号到达输出端的时间不一致,导致失真问题。

二、解决方法针对上述不同类型的失真问题,有一些常见的解决方法可以采用。

1. 对线性失真问题的解决方法:(1)增益失真:增益失真一般是由于放大器的放大系数不稳定引起的。

解决方法是使用反馈电路来调整放大器的增益,使其更加稳定。

(2)相位失真:相位失真会导致信号的相位变化,进而影响到信号的传输和还原。

解决方法是使用相位补偿电路,通过补偿相位差来达到准确的放大。

(3)频率响应失真:频率响应失真使得输出信号的频率响应与输入信号不一致。

解决方法是采用滤波器电路,来补偿频率响应的不一致性。

2. 对非线性失真问题的解决方法:(1)频率变换:频率变换可以通过使用合适的滤波器来解决。

滤波器可以选择在特定频率范围内降低或削弱某些频率成分,从而实现频率变换的纠正。

(2)非线性畸变:非线性畸变可以通过使用补偿电路来解决。

补偿电路可以根据输入信号的非线性特征进行调整,以实现输出信号的线性化。

(3)交叉失真:交叉失真可以通过使用解耦电容、添加补偿电路等方法来解决,以减小不同频率信号之间的干扰。

共射放大电路输出电压的底部失真都是饱和失真

共射放大电路输出电压的底部失真都是饱和失真

共射放大电路是一种常见的放大电路,它在许多电子设备中都有广泛的应用。

在设计共射放大电路时,输出电压的底部失真问题是一个需要特别关注的地方。

底部失真指的是输出电压波形的底部出现畸变或失真的现象。

而底部失真的主要原因之一,就是饱和失真。

饱和失真在共射放大电路中是一个比较常见的问题。

当输入信号较大时,晶体管会进入饱和区,导致输出电压不能随着输入信号的增大而线性增大,从而出现失真。

特别是在输出信号的底部,饱和失真会更加明显,导致输出电压波形出现截断和扭曲的现象,从而形成底部失真。

要解决共射放大电路输出电压底部失真的问题,首先需要对电路进行全面的评估。

在设计电路时,需要考虑晶体管的工作状态和工作范围,以及输入信号和输出负载的匹配情况。

通过合理的电路设计和参数选择,可以尽量减少晶体管的饱和现象,从而降低底部失真的发生。

在实际的电路设计中,还可以采取一些补偿措施来减轻底部失真的影响。

比如可以通过负反馈电路来抑制输出信号的非线性失真,同时可以采用多级放大和输出级的并联等方式来提高整个放大电路的线性度,从而降低底部失真的程度。

共射放大电路输出电压底部失真的问题主要源于饱和失真。

通过全面评估和合理设计,可以有效地减少饱和失真的发生,从而降低底部失真的影响。

在实际应用中,可以采取一些补偿措施来进一步提高电路的线性度,从而获得更加高质量的输出电压波形。

希望通过本文的讨论,读者能对共射放大电路输出电压底部失真的问题有更深入的理解,同时也能够在实际的电路设计和应用中,更好地处理和解决这一问题。

共射放大电路是一种常见的放大电路,它在许多电子设备中都有广泛的应用。

在设计共射放大电路时,输出电压的底部失真问题是一个需要特别关注的地方。

底部失真指的是输出电压波形的底部出现畸变或失真的现象。

而底部失真的主要原因之一,就是饱和失真。

饱和失真在共射放大电路中是一个比较常见的问题。

当输入信号较大时,晶体管会进入饱和区,导致输出电压不能随着输入信号的增大而线性增大,从而出现失真。

简述基本放大电路中,放大信号的波形出现失真的原因及其消除方法

简述基本放大电路中,放大信号的波形出现失真的原因及其消除方法

简述基本放大电路中,放大信号的波形出现失真的原因及其消
除方法
基本放大电路中,放大信号的波形出现失真的原因主要有以下几个:
1. 非线性失真:放大电路中的元件(如晶体管)工作在非线性区域,造成输入信号的不同部分被放大的程度不一样,导致输出信号失真。

2. 饱和失真:当放大电路中的晶体管工作在饱和状态时,无论输入信号有多大,输出信号的幅度都无法继续增大,导致输出信号失真。

3. 频率失真:放大电路对不同频率的信号响应不同,如低频信号被放大得太弱或者高频信号被放大得太强,导致频率失真。

4. 相位失真:放大电路对不同频率的信号的相位延迟不同,导致相位失真。

为消除放大信号的波形失真,可以采取以下方法:
1. 选择合适的放大电路:根据信号的特点选择合适的放大电路,如可以选择线性放大器来避免非线性失真。

2. 使用反馈:通过引入反馈电路,将放大电路的输出与输入进行比较,对输出进行修正,从而减小失真。

3. 频率补偿:在放大电路中加入频率补偿电路,可以调整放大电路对不同频率的响应,减小频率失真。

4. 相位补偿:在放大电路中加入相位补偿电路,可以调整放大电路对不同频率的相位延迟,减小相位失真。

5. 优化电路设计:合理选择元件、优化布局和参数设计等,可以减小失真程度。

总之,通过合适的放大电路选择、引入反馈、补偿电路以及优化电路设计等方法,可以有效消除基本放大电路中放大信号的波形失真。

放大电路截止失真

放大电路截止失真

放大电路截止失真
放大电路截止失真是指放大器在输入信号较小或频率较低时,输出信号无法正确地放大。

截止失真通常发生在普通的单级放大器中。

截止失真的原因可能包括:
1. 晶体管的截止区域:在晶体管的输入信号过小或频率过低时,晶体管可能无法正确地工作,导致输出信号失真。

2. 耦合电容的作用:在直接耦合的放大电路中,耦合电容可能对低频信号造成阻碍,使得输出信号无法正确地放大。

3. 反馈电容的作用:在反馈放大电路中,存在反馈电容,其阻抗对低频信号也可能有阻碍作用,导致输出信号失真。

为了减少放大电路的截止失真,可以采取以下措施:
1. 使用合适的放大器设计和电路布局。

2. 选择合适的晶体管和其他元件,以及调整放大器的工作状态。

3. 使用适当的耦合电容和反馈电容,以保证低频信号的正确传输。

4. 通过使用负反馈或其他技术,优化放大电路的频率响应特性。

总之,放大电路截止失真是一个常见且重要的问题,需要综合
考虑放大器的设计、电路布局和元件选择等方面,以减少失真并提高放大电路的性能。

电子电路中的功率放大器失真问题如何解决

电子电路中的功率放大器失真问题如何解决

电子电路中的功率放大器失真问题如何解决在电子设备中,功率放大器被广泛应用于音频放大、射频通信、电力控制等领域。

然而,功率放大器在工作过程中常会出现失真问题,这对于电路的正常运行和信号质量产生不良影响。

因此,解决功率放大器失真问题成为电子工程师们的重要任务。

本文将探讨功率放大器失真问题的原因,并介绍几种解决方案。

一、原因分析功率放大器失真问题的主要原因包括非线性特性、温度效应和负载变化等。

1. 非线性特性:功率放大器的非线性特性导致输入信号与输出信号之间的失真。

当输入信号幅度较小时,功率放大器的增益线性;但当输入信号幅度增大时,放大器的增益将发生变化,出现非线性失真。

2. 温度效应:功率放大器在工作过程中会产生一定的热量,这会导致其内部元件的温度变化。

由于电子元件的性能与温度密切相关,温度的变化也会引起功率放大器的失真。

3. 负载变化:当功率放大器所驱动的负载发生变化时,输出信号与输入信号之间的匹配程度会发生变化。

这种负载变化也是功率放大器失真的一个主要原因。

二、解决方案为了解决功率放大器失真问题,我们可以采取以下几种解决方案:1. 线性化技术:线性化技术是一种常用的解决功率放大器失真问题的方法。

其基本原理是通过增加反馈回路,将输出信号与输入信号进行比较,并根据比较结果对输入信号进行调整。

这样可以有效地减小功率放大器的非线性失真。

2. 温度补偿:由于温度变化对功率放大器性能的影响,我们可以采取温度补偿措施来降低温度效应对失真的影响。

例如,使用温度传感器来感知功率放大器的温度,并通过反馈机制对功率放大器进行温度补偿,以保证其在不同温度下的工作稳定性。

3. 功率放大器设计:在功率放大器的设计过程中,我们可以采用一些策略来减小失真。

例如,选择合适的工作点,使功率放大器在线性区域内工作;优化电路布局,减小互ference和串扰等。

4. 使用高质量元件:选择高质量的电子元件可以提高功率放大器的性能和可靠性,减小失真。

放大电路的饱和失真和截止失真

放大电路的饱和失真和截止失真

放大电路的饱和失真和截止失真
放大电路的失真是指在实际应用中使用放大电路在信号放大或者过滤
的过程中,由于放大器内部的参数变化,截止失真和饱和失真的出现,导致放大电路的输出信号有误差和失真现象。

其中包括以下两种:
一、截止失真
1. 过载失真:是指在实际放大电路中,输入信号的幅值过大,导致放
大器输出信号没有被正确地放大,从而使输出信号明显地比输入信号
偏离了所预期的范围。

2. 衰减失真:是指当输入信号的幅值较小,放大器的输出信号很难被
正确地放大,并且会使放大器的输出信号的幅值明显偏小,从而显示
出放大器的衰减特性,也就是衰减失真。

3. 相位失真:是指当输入信号在正交放大时,衰减失真和过载失真影
响了放大器的工作,致使输出信号幅值与输入信号幅值的相位差异出现,这也称为相位失真。

二、饱和失真
1. 压缩失真:是指在放大器处于饱和状态时,在低频分量的波形和强
度上存在大的波形变化,信息信号的音量会明显减弱,这种失真现象称为压缩失真。

2. 交叉失真:是指当电路处于饱和状态时,将高频分量传输到低频分量上去,从而使被放大信号残留了一定的高频分量,这种失真称为交叉失真。

3. 互补失真:是指在放大器处于饱和状态时,放大器输出信号中包含了与输入信号正弦波形完全相反的负载电流,从而引产生了放大器出现波形失真所带来的互补失真。

放大电路的失真可能会对后续的过程造成一定的影响,因此在实际使用过程中一定要对失真现象进行有效的监视和抑制,以确保系统的正常运行。

如何解决电路中的信号失真问题

如何解决电路中的信号失真问题

如何解决电路中的信号失真问题电路中的信号失真问题是电子工程领域常见的挑战之一。

信号失真指的是信号在传输过程中发生了不可逆的变形,导致输出信号与输入信号存在差异。

这种失真会影响电路的性能和系统的可靠性。

为了解决电路中的信号失真问题,以下提供了几种方法和技术:1. 选择合适的元器件:信号失真问题通常与电路中的元器件特性有关。

选择具有低失真和高带宽的元器件可以显著减少信号失真。

例如,使用高质量的放大器、滤波器和传输线等元器件。

2. 优化布局和线路设计:电路布局和线路设计对于信号传输的质量非常重要。

合理的布局和设计可以减少信号的干扰和噪声,从而降低信号失真程度。

例如,将信号线与干扰源相隔离,避免信号线与电源线或高功率线路交叉。

3. 抗干扰技术的应用:信号失真常常与环境中的干扰有关。

抗干扰技术的应用可以有效地减少干扰信号对原始信号的影响。

常用的抗干扰技术包括屏蔽、滤波和隔离等。

例如,在高频电路中使用屏蔽罩来隔离信号,以减少外界干扰。

4. 反馈控制技术的应用:信号失真问题还可以通过反馈控制技术来解决。

反馈控制可以对信号进行实时调节和校正,以消除或减小信号失真。

例如,在放大器电路中使用负反馈来实时调整放大倍数,以减少失真。

5. 数字信号处理技术的应用:数字信号处理技术可以对失真信号进行数字纠正,提高信号的质量。

通过采用数字滤波器、调节器和补偿技术等,可以有效地抑制信号失真。

例如,使用数字后处理技术对音频信号进行去除杂音和补偿失真。

6. 定期维护和校准:电路中的元器件和系统可能会随着时间的推移而发生变化,导致信号失真。

定期维护和校准可以确保电路的性能和信号质量。

例如,定期检查和更换老化的元器件,校准仪器和设备来保持其准确性。

综上所述,解决电路中的信号失真问题需要综合运用合适的元器件选择、布局设计、技术应用和维护校准等方法。

通过优化电路设计和使用合适的技术手段,可以显著降低信号失真,提高电路的性能和系统的可靠性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

35学时
4.非线性失真与Q的关系
(1)合适的静态工作点 iC
ib
可输出 的最大 不失真 信号
uCE uo
第2章
信号放大电路的分析与制作
35学时
(2)Q点过低→信号进入截止区 iC 信号波形
uCE
uo
称为截止失真
第2章
信号放大电路的分析与制作
35学时
(3)Q点过高→信号进入饱和区
iC
信号波形
称为饱和失真
GND
GND
图2.2.3 放大电路动态参数测试电路
第2章
信号放大电路的分析与制作
35学时
二、计划准备 在对放大电路进行静态工作点测试和动态参数测量,应
该考虑一个问题,静态参数与动态参数的关联性,即为什么
要建立合适的静态工作点?静态工作点对动态参数有何影响? 如果静态工作点不合适时,放大电路对交流信号能否得到正
ib
ui
uBE
uCE
uce
注意:uce与ui反相!
假设在静态工作点的基础上,输 入一微小的正弦信号 ui
第2章
信号放大电路的分析与制作
35学时
各点波形
R b1 Cb1 Rc
+ VC C
Cb2
iC
ui
iB
uCE
uo
工作原理演示
uo比ui幅度放大且相位相反
第2章
信号放大电路的分析与制作
35学时
2.放大器的交流通路
第2章
信号放大电路的分析与制作
35学时
交流负载线的作法: iC
V CC RC
交流负载线
直流负载线 Q
①斜 率为-1/R'L 。
( R'L= RL∥Rc )
②经过Q点。
IB
uCE
VCC 注意: (1)交流负载线是有交流 输入信号时工作点的运动轨迹。
(2)空载时,交流负载线与直流负载线重合。
第2章
信号放大电路的分析与制作
35学时
3.交流负载线
输出端接入负载RL:不影响Q
影响动态!
+ VC C Rb Cb1
+
Rc Cb2 T RL
+
+
uo -
ui +
第2章
信号放大电路的分析与制作
35学时
交流负载线
+
ic
T
+
+
ui +
Rb
Rc
RL
u
o
-
uce=-ic(RC//RL) = -ic RL
其中:
R L R L // R C
第2章
信号放大电路的分析与制作
35学时
表2.2.5 放大电路波形失真的测试及研究
次 序
静态工作点 输入电压波形 输出电压波形 失真类型 解决方法
1
2
3
第2章
信号放大电路的分析与制作
35学时
四、问题研究 1、改变集电极电阻Rc或电源电压UCC是否可以改善失真, 如果可以的话,请在输出特性曲线上讨论它们之间的变化关系。 2、画出图2.2.3 放大电路动态参数测试电路的交流通路, 用交流电路分析的理论计算出该放大电路的电压放大倍数Au、 输入阻抗Ri和输出阻抗Ro的值。 3、输出耦合电容C2前后的信号电压有何区别,示波器输 入端打到“交流输入”或“直流输入”,在示波器的显示屏上 显示波形有何区别? 3、在保证放大电路处于合适的放大状态条件下,在晶体 管发射极与Re、Ce的并联支路之间串联一个小电阻(几十Ω到 几百Ω),是否可以改善失真,这时放大电路的放大倍数有否 变化? 五、研究报告的撰写 根据以上的测试及问题研究的结果,写出研究报告。
uCE uo
截止失真和饱和失真 统称“非线性失真”
返回
第2章
信号放大电路的分析与制作
35学时
第2章
信号放大电路的分析与制作
35学时
第2章
信号放大电路的分析与制作
35学时
本节小结 电路装接、调试、测试、观察记录与分析总结
课外作业:
写实践报告
第2章
信号放大电路的分析与制作
35学时
第4课 放大电路的图解分析方法 一. 用图解法分析放大器的静态工作点
直流负载线 UCE=VCC–ICRC
+ VC C Rb C b1
+
Rc C b2
+
交流通路——分析动态工作情况 交流通路的画法: 将直流电压源短路,将电容短路。
对交流信号(输入信号ui)
+ VC C
C b2
R b1 C b1
Rc
置零
u i 短路 -
+
T 短路
RL
.
uo -
+
第2章
信号放大电路的分析与制作
35学时
交流通路
+
+
+
T Rb Rc RL
ui +
u
o
-
第2章
信号放大电路的分析与制作
常放大?为了研究这个问题,在已经选定研究电路的基础上,
通过调节偏置电阻的大小,改变电路的静态工作点,使放大 电路出现失真现象,记录参数改变过程及所产生的失真现象, 从理论上分析其产生的原因,找到消除失真的方法。
第2章
信号放大电路的分析与制作
35学时
三、具体实施 研究测试电路如图2.2.3所示。调节偏置电阻Rb的大小,使 UCE两端的电压在1V左右,即使静态工作点处于放大区的上部, 靠近饱和区,然后输入1kHz的交流信号,逐渐增大输入信号电 压,得到明显的失真电压波形,记录于表2.2.5。 调节偏置电阻Rb的大小,使UCE两端的电压接近电源电压, 即使静态工作点处于放大区的下部,靠近截止区,然后输入 1kHz的交流信号,逐渐增大输入信号电压,得到明显的失真电 压波形,记录于表2.2.5。 调节偏置电阻Rb的大小,使UCE两端的电压在约为电源电压 的一半,即使静态工作点处于放大区的中部,然后输入1kHz的 交流信号,逐渐增大输入信号电压,得到明显的失真电压波形, 记录于表2.2.5。
IC
V CC RC
+
T
+
静态IC
Q
ui -
uo +
IB
+
UCE
静态UCE VCC
由估算法求出 IB,IB对应的输 出特性与直流 负载线的交点 就是工作点Q
第2章
信号放大电路的分析与制作
35学时
二、用图解法分析放大器的动态工作情况 1. 交流放大原理(设输出空载) iB 静态工作点 iC
ib
ic Q
第2章
信号放大电路的分析与制作
35学时
模拟电子技术的实践
放大电路的失真及消除
教学互动平台网:http://61.164.87.150:5481/
第2章
信号放大电路的分析与制作
35学时
2.2交流放大电路的研究
2.2.4放大电路波形失真的产生原因及消除方法 一、任务的描述 1、项目任务编号:2.2.4 2、项目任务名称:放大电路波形失真的产生原因及消除 方法 3、项目任务的内容:观察图2.2.3所示放大电路在静态 工作点不正常时,放大电路对交流信号电压的放大中产生失 真的情况,判断失真类型,运用图解法分析失真原因,学会 消除失真的方法。 4、项目任务的目的:通过对各种失真现象的观察和分析, 学会用图解法分析电路的动态,判断失真现象并消除它。 5、需要的相关知识:交流电路分析方法,放大电路的图 解分析法,各种电子测量仪器的使用。
介绍
第2章
信号放大电路的分析与制作
35学时
XSC1
G T A B
4
XFG1
Rb 50%
2
Rc 2.4k C2
7 3
5
Rb1 10k R1 1.0k C1
9
Q1
22uF-POL Ucc 6V RL 3.0k
22uF-POL
1
2N2222A
6
Rb2 9.1k
Re 1.0k
Ce 33uF-POL
