SmartIO楼宇自控系统调试标准化教程1
楼宇自控系统施工调试方案
楼宇自控系统施工调试方案1. 引言楼宇自控系统作为现代建筑中重要的一部分，用于实现楼宇内各类设备的集中监控与控制。
施工调试是确保楼宇自控系统正常运行的关键环节。
本文档旨在介绍楼宇自控系统施工调试方案，包括施工准备、调试流程和注意事项等内容。
2. 施工准备在进行楼宇自控系统施工调试之前，需要做以下准备工作：•获取相关设计图纸和说明文档，包括楼宇自控系统的布置图、网络连接图、设备连接图等。
•确保所有所需的设备、传感器、控制器等已经到位，并进行必要的检查和测试。
•建立施工调试团队，明确各成员的职责和任务分工。
•制定施工调试计划，确定施工调试的时间安排和目标任务。
3. 调试流程楼宇自控系统施工调试的流程主要包括以下几个步骤：3.1 设备安装和布线根据设计图纸要求，进行设备的安装和布线工作。
确保设备、传感器等按照正确的位置布置，并连接好电源线、信号线等。
3.2 网络设置和连接将楼宇自控系统与本地局域网或互联网连接，确保网络设置正确并进行网络测试，保证楼宇自控系统能够正常与其他设备通信和数据传输。
3.3 系统配置和调试根据设计要求进行系统配置和参数设置，包括设备识别、数据采集周期、阈值设定等。
然后进行系统调试，逐一测试各设备、传感器的功能和连接情况，确保系统能够正常工作。
3.4 功能测试和优化对楼宇自控系统的各项功能进行测试，包括温度控制、湿度控制、照明控制等。
根据测试结果对系统进行调整和优化，保证系统在各项功能上能够达到设计要求。
3.5 系统整体测试在完成各项功能测试后，进行系统整体测试，确保各设备、传感器能够配合协调地工作。
同时进行应急情况的测试，确保系统在紧急情况下能够正常运行。
4. 注意事项在进行楼宇自控系统施工调试时，需要注意以下事项：•安全第一：确保施工调试过程中不造成任何安全事故，保证施工人员的人身安全和设备的安全。
•注意电气连接：严格按照设计要求进行电气连接，避免电气线路短路、接错等情况发生。
楼宇自控调试方案
楼宇自控调试方案1. 简介楼宇自控调试是指对楼宇自控系统进行调试和优化，以确保系统正常运行并提高系统的性能和效率。
本文档将介绍楼宇自控调试的方案和步骤。
2. 调试目标楼宇自控系统的调试目标通常包括以下几个方面：•系统功能测试：确保所有系统功能正常运行，包括温度控制、湿度控制、照明控制等。
•系统性能测试：测试系统的性能指标，如温度控制的稳定性、照明控制的亮度等。
•能耗优化：通过调整控制算法和参数，使系统能耗最小化，实现能源的节约。
•故障诊断：通过测试和监测，及时发现系统故障，并进行相应的排除和修复。
3. 调试步骤楼宇自控调试通常可以按照以下步骤进行：3.1 调试准备在进行楼宇自控调试前，需要进行一些准备工作：•确定调试计划和目标。
•准备相关的调试工具和设备，如温度计、测量仪表等。
•编写调试程序和脚本，用于系统的自动化测试和数据记录。
•检查和确认楼宇自控系统的硬件和软件安装完好。
3.2 功能测试功能测试是首要的调试步骤，通过验证系统的功能是否能够正常运行。
•确保所有传感器和执行器正常连接和通信。
•逐一测试各个功能模块，如温度控制、湿度控制、照明控制等。
•检查和确认系统的控制算法和逻辑是否正确。
3.3 性能测试性能测试是对楼宇自控系统进行全面评估的步骤，包括稳定性、响应时间、准确性等指标的测试。
•测试系统的控制能力和稳定性，如温度控制的稳定性和准确性。
•测试系统的响应时间，包括传感器数据采集和执行器控制的时间。
•根据实际使用情况设置测试场景，如高温、低温、高湿度、低湿度等。
3.4 能耗优化能耗优化是调试过程中的重要环节，通过调整控制算法和参数，使系统能耗最小化，实现能源的节约。
•分析当前的能耗情况，找出能耗较高的设备和系统。
•优化控制策略，如调整控制周期、优化控制算法等。
•在实际使用过程中进行能耗监测和数据记录，对比优化前后的能耗情况。
3.5 故障诊断故障诊断是调试过程中的必要步骤，通过测试和监测，及时发现系统故障，并进行相应的排除和修复。
西门子楼控调试手册
西门子楼控调试文档第一章2009-8-13 17:44:00标签：西门子楼控用户帐号用户帐号是对特定BLN网络上的Insight PCs和现场控制器（Field Panels)进行访问控制和安全管理的应用程序。
打开用户帐号在Insight主菜单中选择User Account（用户帐号）按钮。
则Accounts（帐号）窗口打开。
有关每个标签下的字段说明，看窗口说明一节的内容。
添加新的用户帐号您可以添加两种类型的帐号：Insight帐号和BLN帐号。
Insight帐号具有I nsight PC的访问权限，并且可以对操作员在Insight中所执行的任务进行定义。
BLN帐号具有对特定BLN网络上的现场控制器访问权限，并可以对操作员在现场控制器中所执行的任务进行定义。
创建前的准备为了创建某个用户的Insight帐号，该用户必须首先具备Windows NT的用户帐号，否则不能创建新的Insight帐号。
只有具备Windows NT用户帐号的用户才可以注册到工作站上。
Windows NT 用户帐号可以在Windows NT的用户管理器下进行创建。
具体操作请参阅Mi crosoft Windows NT工作站用户指南手册中有关用户管理器的介绍。
添加Insight帐号1. 选择Insight Account（Insight帐号）标签；只有激活Insight Account（Insight帐号）标签才能激活相应的菜单。
2. 在Account（帐号）菜单中选择New（新建）选项；3. 在子菜单中选择Insight Account（Insight帐号）；屏幕显示Add Insight Account（添加Insight帐号）对话框。
4. 完成Add Insight Account（添加Insight帐号）对话框中的相应字段设置：●User Name（用户名称）：Insight的用户登录名称。
可以按下拉箭头按钮，选择一个名称。
楼宇自控调试安装及现场管理
楼宇自控调试安装及现场管理1. 引言楼宇自控系统的调试安装及现场管理是确保系统能够正常运行的重要环节。
本文将介绍楼宇自控系统的调试安装流程，包括硬件设备安装、软件调试等内容，并分享一些现场管理的经验。
2. 硬件设备安装2.1 准备工作在开始安装之前，我们需要进行一些准备工作，包括确定安装位置、检查硬件设备完整性、准备必要的工具等。
2.1.1 确定安装位置根据项目需求和楼宇的实际情况，确定每个设备的安装位置。
通常情况下，楼宇自控系统的设备包括传感器、执行器、控制器等。
安装位置的选择应考虑到设备的遮挡、延长传输距离等因素。
2.1.2 检查设备完整性在安装之前，需要仔细检查每个设备的完整性，确保设备没有损坏或遗漏。
如果发现设备有问题，及时联系供应商解决。
2.1.3 准备必要的工具根据实际情况，准备必要的工具，如螺丝刀、螺母扳手等。
2.2 设备安装步骤2.2.1 传感器安装传感器的安装通常需要固定在楼宇的合适位置，以便能够准确感知环境信息并传输给控制器。
在安装传感器时，要确保其与控制器之间的通信线路良好，避免信号丢失或干扰。
2.2.2 执行器安装执行器通常用于控制楼宇内的各种设备或系统，如灯光、空调等。
其安装位置需要根据控制需求确定，并注意执行器与被控制设备之间的连接。
2.2.3 控制器安装控制器是整个楼宇自控系统的核心，需要安装在一个稳定的位置，并与传感器、执行器等设备进行连接。
在安装控制器时，要注意与电源的连接和设备之间的通信线路。
3. 软件调试硬件设备安装完毕后，我们需要进行软件调试，以确保系统能够正常运行。
3.1 系统初始化系统初始化是软件调试的第一步，包括安装操作系统、配置网络等。
在系统初始化时，要注意操作的顺序和正确性，以避免出现问题。
3.2 软件设置安装完成后，我们需要进行一些基本的软件设置，包括设置控制策略、设定传感器的采样频率、配置执行器的控制逻辑等。
在进行软件设置时，要仔细阅读软件说明书，并根据项目需求进行相应的设置。
楼宇自控系统的调试方法及系统应用的优化措施

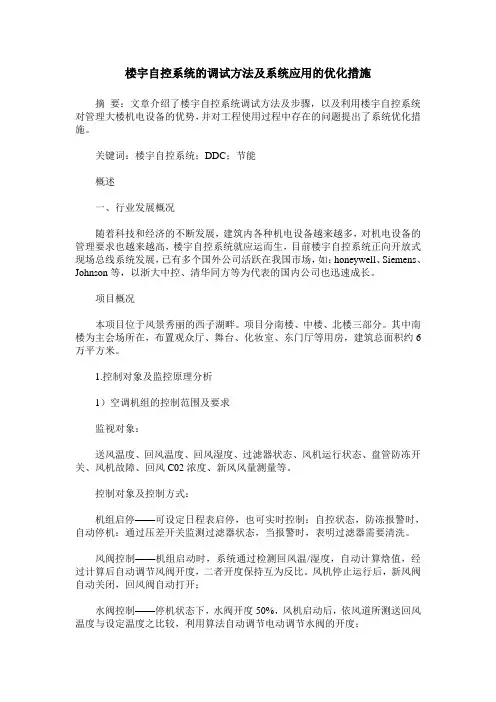

楼宇自控系统的调试方法及系统应用的优化措施摘要：文章介绍了楼宇自控系统调试方法及步骤，以及利用楼宇自控系统对管理大楼机电设备的优势，并对工程使用过程中存在的问题提出了系统优化措施。
关键词：楼宇自控系统；DDC；节能概述一、行业发展概况随着科技和经济的不断发展，建筑内各种机电设备越来越多，对机电设备的管理要求也越来越高，楼宇自控系统就应运而生，目前楼宇自控系统正向开放式现场总线系统发展，已有多个国外公司活跃在我国市场，如：honeywell、Siemens、Johnson等，以浙大中控、清华同方等为代表的国内公司也迅速成长。
项目概况本项目位于风景秀丽的西子湖畔。
项目分南楼、中楼、北楼三部分。
其中南楼为主会场所在，布置观众厅、舞台、化妆室、东门厅等用房，建筑总面积约6万平方米。
1.控制对象及监控原理分析1）空调机组的控制范围及要求监视对象：送风温度、回风温度、回风湿度、过滤器状态、风机运行状态、盘管防冻开关、风机故障、回风C02浓度、新风风量测量等。
控制对象及控制方式：机组启停——可设定日程表启停，也可实时控制：自控状态，防冻报警时，自动停机：通过压差开关监测过滤器状态，当报警时，表明过滤器需要清洗。
风阀控制——机组启动时，系统通过检测回风温/湿度，自动计算焓值，经过计算后自动调节风阀开度，二者开度保持互为反比。
风机停止运行后，新风阀自动关闭，回风阀自动打开；水阀控制——停机状态下，水阀开度50%，风机启动后，依风道所测送回风温度与设定温度之比较，利用算法自动调节电动调节水阀的开度；变频控制——预先设定变频频率，并可根据需要实时修改；加湿控制——冬季根据回风湿度与设定湿度来决定启动加湿器。
2）送排风机的控制范围及要求监视对象：风机运行状态、风机故障控制对象及控制方式：排风机启停——可设定时间表定时启停，也可人为实时控制：变频控制——预先设定变频频率，并可实时修改：3）给排水系统的控制范围及要求监视对象：各种水池、水池高、低液位状态；水泵运行状态及故障报警；控制对象及控制方式：生活水泵——水箱低液位报警时，启动生活水泵：高液位报警时，水泵关闭：污水泵及廢水池排水泵——高液位及超高液位报警时启动水泵，低液位报警时停泵。
SartIO楼宇自控系统编程1
SmartIO 楼宇自控系统编程
一、平台简介
Niagara AX 平台楼宇自控管理
霍尼韦尔（Honeywell）Niagara AX 平台是 一个开放式、多平台、多协议、可扩展的楼 宇自控管理平台。在欧洲、美洲有着众多的 用户, 具有世界领先的技术水平。 Honeywell 收购了 Tridium 公司，Niagara AX 平台首先在中国 WEBs 系统得以应用。随着 Niagara AX 平台的日渐成孰，在欧洲、美洲、 中东地区，Niagara AX 平台下的 Sadona 系 统也已广泛应用于 IBMS、BMS、BAS 等楼宇自 动控制，同时还在医院管理系统、净化厂房 渐渐取代了 XL50a 控制器。节能环保、酒店 客房管理、安全保卫行业都已大量应用 Niagara AX 环境里。Sadona 楼宇管理系统又 提供给人们另一个全新的选择。
SmartIO 楼宇自控系统编程标准教程 1
可以应用同时支持三种协议 BACnet SmartIO-C 基于 32 位 RAM 200MHz 处理器，32BM 内 存 128MB Flash .
特点：
1． 支持开放和传统协议 2． Web 用户界面（标准）网页浏览器实时数据和远程管理 3． 可以实现独立控制、能源管理和多种协议的系统集成 4． 标准和可选的编程工具 5． 外观紧凑，小巧和便以安装
Niagara AX 编程工具
WEBs AX 可向 Honeywell 公司购买.
Niagara AX 可向 Tridium 公司购买.
SmartIO 楼宇自控系统编程标准教程 1
SmartIO 楼宇自控系统编程标准教程 1
电气性能: AC24V 15VA
楼宇自控系统施工调试方法文档
目录一．楼宇自控系统概述 (2)二. 楼宇自控系统施工调试依据 (2)三．楼控产品选型的要点 (2)四. 楼宇自控系统监控内容 (3)1.新风机组 (3)2.空调机组 (4)3.冷水系统 (4)4.热交换系统 (5)5.送风系统 (5)6.照明系统 (5)7.供配电系统 (6)五．施工及主要操作工艺流程 (6)1.调试流程图 (6)2.调试作业条件 (7)3.调试周期 (7)4.主要操作工艺及注意事项 (7)六．楼宇自控系统达到目标 (9)1.创造舒适环境 (10)2.降低运营能耗 (10)3.保障设备安全 (10)4.实现物业管理现代化 (11)5.为系统集成奠定基础 (11)七．成品保护及技术培训 (11)1.成品保护 (11)2.技术培训 (11)一．楼宇自控系统概述智能建筑是当代高新技术的产物，通过建筑弱电系统增强建筑功能、提高管理水平、节约建筑运营能耗、保障建筑及人身安全、提升建筑内环境舒适度，上述内容直接关系到建筑物未来几十年的使用效果以及业主投资的回报。
楼宇自控系统利用计算机控制技术组成高度自动化的综合管理系统，对分散于建筑物内的机电设备（冷热源系统、空调新风系统、送排风系统等系统）进行分散控制、统一管理，实现对各设备的监测与控制，保证所有设备的正常运行，并达到最佳状态。
同时，在计算机软件的支持下进行信息处理、数据计算、数据分析、逻辑判断、图形识别等，从而提高潍坊市文化活动中心物业管理和服务的现代化水平，降低运营成本，为总台的发展提供一个高度安全、舒适、高效的工作环境。
二. 楼宇自控系统施工调试依据➢招标书技术文件及本工程相关设计图纸➢民用建筑电气设计规范(JGJ/T16-92)➢智能建筑设计标准(GB/T 50314-2000)➢局域网总线标准(IEEE802.3)➢工业自动化仪表工程施工及验收规范(GBJ93-86)➢中国采暖通风与空调设计规范(GBJ19-87)➢电气装置工程施工验收规范(GBJ232-82)➢《实用暖通空调设计手册》➢楼控产品系统设计手册三．楼控产品选型的要点➢为便于用户的维护，应对BA系统所用各类现场设备，如传感器、控制器、阀门、执行机构采用同一品牌的产品。
SmartIO楼宇自控系统调试标准化教程1
SmartIO楼宇⾃控系统调试标准化教程1---------------------------------------------------------------------------------------------------------------------SmartIO楼宇⾃控系统标准化教程1、SmartIO楼宇⾃控系统SmartWeb系列SmartWeb系列路由器、直接数字控器、OPC服务器是个完全开放、灵活配置、性能卓越的优质楼宇⾃控设备,它代替了传统带通讯协议DDC控制器，同时也代替各种机械组件,PLC等，特别成为各种建筑环境控制的通⽤模式。
SmartWeb DDC控制器是利⽤互联⽹技术处理器来执⾏各种逻辑控制功能，实现分散控制、集中管理、节能减排⽬标。
SmartWeb控制器的最⼤特点就是从参数的采集、传输、到控制执⾏等各个环节均采⽤数字控制、实现多个线程、多个不同对象的控制环路逻辑。
SmartWeb实现了数据据完全开放，没有通讯协议限制,使⽤windows 超级终端就可以访问数据的简单数据通讯。
SmartWeb系列楼宇⾃控设备包含了1、SmartIO-B1(BACnet路由器），2、SmartIO-C(Niagara平台直接数字控制器),3、SmartIO-C1(BACnet mstp直接数字控制器),4、SmartIO-C2(BACnet IP控制器）,5、SmartIO-D(OPC数据中⼼)。
深圳市万千楼宇⾃控设备有限公司⼯程师带领⼤家完成现场DDC设备的开通和完成初步调试。
---------------------------------------------------------------------------------------------------------------------SmartIO控制器通讯⽹络认识SmsrtIO直接数字控制。
楼宇自控系统调试手册(1410)修
楼宇自控系统调试手册项目名称：制作日期：2012年4月8日目录1概述 (4)1.1系统介绍 (4)1.2调试界面及流程 (4)2调试依据 (5)2.1现场单点调试 (5)2.2单机调试 (5)3调试说明 (5)3.1现场单点调试 (5)3.1.1调试内容和目的 (5)3.1.2调试前提 (6)3.1.3调试步骤 (6)3.1.4调试用工具 (6)3.2单机调试 (9)3.2.1调试内容和目的 (9)3.2.2调试前提 (9)3.2.3调试步骤 (9)3.2.4调试用工具 (9)3.3VA V调试 (12)3.3.1调试内容和目的 (12)3.3.2VAV调试前提 (12)3.3.3VAV现场单击调试步骤 (13)3.3.4VAV通信检查调试步骤 (13)3.3.5配合空调风平衡调试 (13)3.3.6VAV系统调试步骤 (14)3.3.7调试用工具 (14)3.4系统联调 (16)3.4.1调试内容和目的 (17)3.4.2调试前提 (17)3.4.3调试步骤 (18)3.4.4调试用工具 (18)4系统控制说明 (18)4.1空调机系统 (18)4.1.1应用1 （变风量空调系统+新风机） (18)4.1.2应用2 （定风量空调系统） (21)4.1.3应用3 （单冷定风量空调系统） (23)4.2新风机组系统 (25)4.2.1应用1 (25)4.3新风风机系统 (27)4.3.1应用1（带热水盘管） (27)4.3.2应用2 (29)4.4新风补风机系统 (30)4.4.1应用1（带热水盘管，双速风机） (30)4.5排风机系统 (32)4.6排烟风机系统 (32)4.7补风机系统 (32)4.8加压风机系统 (32)4.9污水系统 (33)4.10补水系统 (33)4.11生活水系统 (33)4.12锅炉、版换系统 (33)5调试手册附表 (33)楼宇自控系统调试手册1概述1.1系统介绍************的楼宇自控系统采用的是霍尼韦尔自控的WEBS系统，主要由19个网络控制器、220个FEC现场控制器、3200V A V变风量箱等设备组成。
楼宇自控系统设备的安装与调试
楼宇自控系统设备的安装与调试楼宇自控系统施工工艺流程：前端设备安装：在楼宇自控系统中，前端设备检测各种参数、执行各种动作，前端设备安装不规范，将直接导致检测数据不准确，系统无法正常工作。
室内外温、湿度传感器安装：为了保证检测数据的准确，不得将其安装在阳光直射的位置并要远离有较强震动、电磁干扰的区域，其位置不能破坏建筑物的美观与完整性，远离窗、门和出风口的位置。
室外形温、湿度传感器应有防护罩。
传感器需固定牢固。
风道温湿度传感器安装：为了保证检测数据的准确，传感器应安装在风速平稳的位置，不得安装在出风口处以及风道弯头处。
传感器应在风道保温层施工完成后进行安装，安装时需用拉铆钉固定牢固。
传感器应安装在便于调试、维修的位置。
水温传感器安装：在安装前需要与机电安装公司确认好需安装在水管上的安装短节的规格尺寸，一般此短节为1/2英寸NPT内牙管箍，确认后由机电安装公司在管道安装时一并进行安装，并参加工艺管道的压力试验。
水温传感器的安装位置应在水流稳定的直管段上，不宜安装在阀门等阻力件的附近以及弯头等位置。
压差开关安装：压差开关应在风管保温层施工结束后安装。
压差开关可安装在风机或空调机组上，安装的位置应便于调试、检修，压差开关的安装不得影响空调器本体的密封性。
压差开关的引压橡胶软管应垂直安装在过滤网的前后段，距离过滤网的距离应至少保证150毫米以上。
压力变送器安装：在安装前需要与机电安装公司确认好需安装在水管上的安装短节的规格尺寸，确认后由机电安装公司在管道安装时一并进行安装，并参加工艺管道的压力试验。
压力变送器的安装位置应在水流流束稳定的直管段上，不宜安装在阀门等阻力件的附近以及弯头等位置，一般在工艺管道的顶部安装。
水流开关安装：在安装前需要与机电安装公司确认好需安装在水管上的安装短节的规格尺寸，确认后由机电安装公司在管道安装时一并进行安装，并参加工艺管道的压力试验。
水流开关的安装位置应在水流流束稳定的水平管段上，不宜安装在阀门等阻力件的附近以及弯头等位置和垂直管段上，一般在工艺管道的顶部安装。
楼宇自控系统调试教程
楼宇自控系统调试教程当楼控系统的所有设备安装完毕后进入系统的调试阶段，这个阶段的调试应和相关强电专业配合进行。
系统调试应分为四个步骤：DDC控制器单体调试，系统联网调试，软件调试，系统整体调试。
DDC控制器单体调试：主要是给DDC加电后测量每个监控点位输入输出有无错误、有没有强电进入、将数字控制点进行手动闭合后有无电压输出等。
要求调试的人员必须具备相关电气专业知识，具有现场处理问题能力，如箱体的线路改装、末端电缆的改接等。
系统联网调试：楼控系统服务器软件安装完毕、DDC控制器单体调试完毕后、给每个DDC控制器设置相应的地址码、加电后，系统联网调试开始。
系统联网调试主要是通过软件和系统的网络将每个DDC控制器展现在系统服务器的软件界面上，为下一步的软件调试做准备。
这个步骤中，调试人员尽量保持DDC控制器单体调试人员不变，因为他们对每个DDC控制器的所在位置和DDC控制器的状况已经比较熟悉。
系统软件调试：系统软件调试所使用的主要工具就是功率足够大的对讲机。
软件编程人员在楼宇控制室内通过软件对控制器进行远程控制，施工人员在现场查看控制器的情况，通过对讲机给编程人员进行情况汇报和执行编程人员要求的工作。
以上三个步骤完成后进入最后一道工序—系统整体调试，系统的整体调试是弱电的DDC控制器以及控制软件全部启动，受控设备的强电也全部启动。
通过DDC控制器对所有受控设备监视数据的采集和控制信号的输出等，对整个系统进行联动调试。
以上就是楼宇自控系统工程设计及实施思路分析的有关内容。
楼宇自控系统的实施过程是和各个强电专业配合分不开的。
在施工前，要和各个强电专业进行输入输出接口的确定。
在施工调试过程中对线缆的端接和系统的启动停止控制也需要强电专业进行相关配合，以免造成损失。
楼宇自控系统简明调试流程
楼控系统现场设备（硬件）调试流程一、系统构成及功能1. 新风系统（1）无加湿系统：现场安装新风风阀电动执行器、水阀及电动执行器、送风温度传感器、滤网压差开关、送风风机压差开关、防冻开关（北方地区），DDC控制箱（内装HW-BA5201模块及电源）。
可实现手自动方式转换，手动状态下控制风机启停、风阀打开关闭、水阀开度调节，实时监视送风温度、过滤网堵塞报警、送风风机故障报警、防冻开关报警。
自动状态下根据用户设定时间任务列表，定时启停新风风机；根据用户设定送风温度值，及送风口温度传感器实测出温度值比较，用PID 算法控制电动水阀开度值，调节冷/热水量，使送风温度保持在所要求范围内；当风机关闭时，水阀开度关至较小开度（20－40%，北方地区适用，南方地区可全部关闭），以保证水系统冬季不被冻坏；新风入口处风阀执行器及风机连锁，当送风机启动时，新风风阀全开，当送风风机停止时，新风风阀全关；通过检测新风温度，可进行系统冬/夏季和过渡季节转换，夏季时,系统供冷水,当送风温度高于设定值时,调节水阀开度增大,使送风温度下降;冬季时，系统供热水，当送风温度低于设定值时，调节水阀开度增大, 使送风温度上升；在过渡季节则将水阀关闭，利用室外新风给室内通风换气；在冬季当防冻开关报警时，将切断风机电路，停止风机运转，同时关闭新风阀, 调节水阀开度增大；当风机压差开关报警时，将停止风机运行。
（2）带加湿系统：安装新风风阀电动执行器、水阀及电动执行器、送风温湿度传感器、滤网压差开关、送风风机压差开关、防冻开关（北方地区），DDC控制箱（内装HW-BA5201模块及电源）。
在无加湿基础上，增加加湿功能。
根据用户设定湿度上限、下限值，和送风湿度传感器测出湿度值比较，决定是否启、停加湿器或调节加湿阀开度。
当传感器测出湿度值大于用户设定湿度上限时，停止加湿器工作；当传感器测出湿度值小于用户设定湿度下限时，启动加湿器。
水阀调节及联锁保护及无加湿系统相同。
智能楼宇系统的施工与调试方法
智能楼宇系统的施工与调试方法一、引言如今，智能楼宇系统在现代建筑中的应用越来越广泛。
这些系统不仅能够提高建筑的能源利用效率，还可以提供更加舒适、智能化的使用体验。
然而，要想使智能楼宇系统发挥最大的作用，施工与调试过程至关重要。
本文将探讨智能楼宇系统的施工与调试方法，帮助读者了解这一技术的基本原理和操作要点。
二、基本原理智能楼宇系统是一种集成多种技术的系统，包括建筑自动化、网络通信、传感器技术等。
其基本原理是通过感知建筑内部和外部环境的各种信息，运用智能化的算法和控制策略，从而实现楼宇设备的智能控制和管理。
在施工与调试过程中，我们需要了解智能楼宇系统的各个组成部分，以便正确地安装和配置。
三、施工准备在施工智能楼宇系统之前，我们需要进行一些准备工作。
首先，我们需要制定详细的施工计划，并与相关的建筑和安装团队协调好工作进度。
其次，我们需要准备好所需的设备和材料，包括传感器、控制器、网络设备等。
另外，我们还需要确保施工现场安全，并为施工人员提供必要的培训和指导。
四、传感器安装与布线传感器是智能楼宇系统的关键组成部分，它们负责感知建筑的各种信息。
在安装传感器时，我们需要根据建筑布局和使用需求确定传感器的位置和数量。
同时，我们还需要注意传感器与其他设备之间的连接，通常通过布线来实现。
在布线过程中，我们需要遵守相关的安全规范，并保证传感器与控制器之间的信号传输畅通无阻。
五、控制器安装与配置控制器是智能楼宇系统的核心部件，负责接收传感器的信号，并根据预设的算法和策略进行智能控制。
在安装控制器时，我们需要将其正确连接到传感器和其他设备上，并确保其供电稳定。
同时，我们还需要进行一些基本配置，包括设定楼宇的基本参数和控制策略。
在配置过程中，我们需要密切配合建筑设计人员和系统供应商，以确保控制器的设置与建筑的实际使用需求相匹配。
六、网络通信和数据管理智能楼宇系统通常需要利用网络传输数据和控制指令。
在施工过程中，我们需要搭建稳定可靠的网络环境，并确保设备之间的通信畅通。
楼控系统软件安装调试流程
楼宇自控系统软件安装调试流程一、楼宇自控系统所需软件1、操作系统软件：Win 2000 sp4及以上或Win xp sp1及以上。
2、IE浏览器：IE6.0。
3、Lon网络管理软件：Lonmaker for windows 3.1 sp2、LNS sp8、NodeBuilder3.14、DDC节点程序:一种型号DDC对应一种或多种的节点程序，功能略有差别。
程序类型有（*.xif、*.apb、*.xfo、*.XFB）。
5、DDC配置软件：plug in工具，用于在lonmaker中配置DDC模块的端口和逻辑关系。
每个型号的DDC模块都有相对应的plug in 软件，有些模块对应多个plug in软件，配置工具与节点程序为一一对应关系。
6、DDC资源文件：资源文件是楼控模块节点程序的支持性文件，类型为（*.eng、*.enu、*.fm、*.fpt、*.typ）。
7、IIBS软件：V 3.0, 楼宇自控的图形界面制作软件，类似于CRT软件。
分为单机版和网络版，单机版只能在一台电脑上运行，网络版支持在局域网上多机分布运行。
8、系统备份软件：一键ghost，在dos操作系统下使用，支持NTFS文件系统。
系统调试验收完成后，用于备份和故障恢复。
9、辅助应用软件：ms office、visio、winrar等软件。
作为调试时的辅助工具，用于整理、记录工程调试文档，画图等。
二、网卡安装：将Lon网卡安装到电脑的PCI插槽内固定好，启动电脑。
三、安装软件步骤1、安装操作系统软件：应先对硬盘进行分区并格式化硬盘，分区采用NTFS便于今后的权限分配。
系统盘分区至少10GB,其他分区可灵活掌握，推荐每个硬盘分3个区。
OS安装完毕后，将IIS服务和管理工具启用。
2、安装硬件驱动程序：根据电脑配置的硬件设备，安装相应的驱动程序（以随机附带的驱动为佳）。
3、安装IE6.0，选择默认选项即可。
4、安装lonmaker3.1软件：并安装LNS sp8补丁和lonmaker sp2补丁。
楼宇自控系统调试流程
楼宇自控系统调试流程楼宇自控系统调试流程系统施工阶段单机调试阶段系统联调阶段123调试条件所有设备已安装完毕，所有管线敷设完成及设备（传感器，执行器及控制器）的接线完成。
调试步骤检查所有设备是否安装合格。
检查校对线路的正确性，确认安装合格后开始下一步调试。
调试条件所有被调设备已经经过设备供货厂家调试试验收合格后。
调试步骤对单台被控对象进行逐点调试，并填写调试报告。
调试合格后由业主代表签字验收。
设备厂家提供设备已由安装单位安装结束并由设备厂家确认安装无误，而被控设备已能由配电柜手动启动并正常运行重要设备（如：冷水机组、水泵、专用空调等）已在手动状态下无故障连续运行十五天以上，且需在厂家及业主代表同时在现场的情况下进行调试。
调试条件单台设备调试已经通过，并服务器及工作站已具备工作条件，通讯线已敷设到位。
调试步骤测试通讯网络工作正常。
现场被控设备控制开关放置自动位置，用楼宇自控启动各楼层被控设备，设备启动后工况（如温度、湿度、风量等）满足设计要求为合格。
测试服务器，操作站系统功能正常。
测试操作界面反应速度，链接，与设备点位对应等功能正常。
调试步骤以上调试通过后，对使用方进行系统使用培训。
由业主代表在完成上述工作完成后组织各方签字验收。
与建筑专业的配合与其他专业的配合施工要求施工注意事项弱电系统的接地保护●与建筑专业的配合●与暖通空调专业配合●与电气专业的配合●设备接口要求●系统施工总体要求●设备施工要求●设备材料安装高度●钢管敷设●金属线槽安装●管内穿线（电缆）敷设工程●元器件安装●设备安装●电子设备的接地●数据处理设备的接地●接地极和接地线的安装与建筑专业的配合调试前提调试前的准备系统设备单体调试被控设备的单体调试●管线安装完毕●线缆接线完毕●提供电源●被控机电设备完成单机试运行并可以正常运行●设备安装完成●图纸的检查●软件编程基本完成●设备外观和安装状况的检查●设备柜内外配线检查●调试环境条件的检查●电源检查●数字量输入调试●数字量输出调试●模拟量输入调试●模拟量输出调试●DDC 调试●配电柜接口测试●传感器测试●执行器测试●联动测试●控制逻辑测试被控设备现场调试方案●空调机组●联网型温控器●送、排风机●给水系统●排水系统●照明系统●冷热源●集成系统与建筑专业的配合调试前提调试步骤系统试运行●现场单点调试完成●现场已可以正式供电●各被控机电设备完成单机试运行并可以正常运行●配置系统服务器●配置网络控制器●网络通信调试●单机调试●记录系统的运行情况●处理警报信息●查看历史记录●运行程序和参数进行调整。
楼宇自动控制系统调试流程概述
楼宇自动控制系统调试流程概述楼宇自动控制系统是一个边沿性交叉性的控制系统，涉及计算机技术、自动控制、通讯技术、建筑技术等，并且有越来越多的新技术在智能楼宇中应用，通过楼宇自动控制系统，采用先进的计算机控制技术，管理软件和节能系统程序，使建筑物机电或建筑群内的设备有条不紊、综合协调、科学地运行，从而达到有效地保证建筑物内有舒适的工作环境、实现节能、节省维护管理工作量和运行费用的目的。
本文对该系统调试流程进行简述。
一、程序编制确认控制逻辑；备便DDC单点程序并添加联动逻辑；编写数据库；根据数据库绘制图形界面。
二、现场调试2.1确认调试前置条件现场设备及控制箱安装接线完成且校核无误被监控设备本地手动控制运行正常具备稳定的正式单AC220V50H电源，按国家标准进行接地NCU箱体已挂墙NCU配件及有关电脑设备已于控制中心架设完成第一、二层网络传输线已返回控制中心第一、二层网络传输线无开路、短路及接地等线路故障2.2调试总流程单点调试——系统联调——图形界面调试2.3控制中心设备调试确认调试环境：控制中心已经装修完成，具备使用条件，总线接线已经完成，并测试贯通，室内干燥无扬尘。
调试流程：初始化网络控制器NCE，分配对应IP地址上位机，工作站及网络控制器NCE与网关接入同一局域网初始化网关设备，下载程序FC总线及对应网管通讯线接入局域网或按对应协议接入网关模块配置工作站及上位机，搜索点位，将DDC以及网关转换协议后的点位搜索并添加至对应NCE中编制在线数据库以及离线数据库插入图形界面文件2.4单点调试及逻辑测试2.4.1调试流程（一）确认调试前置条件（1）BAS系统的全部受控设备包括但不限于现场的各种阀门、执行器、传感器等全部安装完毕，线路敷设和接线全部符合设计图纸的要求。
（2）BAS系统的受控设备及其自身的系统安装完毕，而且单体或自身系统的调试结束；同时其设备或系统的测试数据满足自身系统的工艺要求，例如空调系统中的冷水机组单机运行正常，且其冷量和冷冻水的进出口压力、进出口水温等满足空调系统的设计要求。
楼宇自控调试流程
楼宇自控调试流程1 、系统调试系统调试分为以下三个阶段：1.1 安装认可及连线校线阶段a）调试条件：所有设备已安装完毕，所有管线也敷设完成。
b）调试步骤：检查所有设备是否安装合格。
检查校对线路的正确性，确认安装合格后开始下一步调试。
1.2单机调试阶段：a）调试条件：所有被调设备已经经过设备供货厂家调试验收合格后。
重要设备（如：冷水机组、水泵、专用空调等）需在厂家及业主代表同时在现场的情况下进行调试。
设备厂家提供设备已由安装单位安装结束并由设备厂家确认安装无误后。
b）调试步骤：在业主代表陪同下对单台被控对象进行逐点调试，并填写调试报告。
调试合格后由业主代表签字验收。
1.3系统联调阶段：a）调试条件：单台设备调试已经通过，并由业主验收上位工作站已具备工作条件，通讯线已敷设到位。
b）现场新风机组控制开关放置自动位置，用楼宇自控启动各楼层新风机组，机组启动后测试温度、湿度及风量，以上测试数据满足设计要求为合格。
C）调试步骤测试通讯网络工作正常。
测试上位操作站操作功能正常。
以上调试通过后，由业主代表在调试通过后48小时内组织签字验收。
一、空调系统单体设备的调试1. 新风机单体设备调试：a) 检查新风机控制柜的全部电气元器件有无损坏，内部与外部接线正确无误，严防强电电源串入DDC，如需24VAC应确认接线正确，无短路故障。
b) 按监控点数表要求，检查装新风机上的温湿度传感器、电动阀、风阀、压差开关等设备的位置和接线是否正确。
c) 新风机在非BAS受控状态下已运行正常。
d) 确认DDC控制器安装位置正确。
e) 确认DDC送电并接通主电源开关，观察DDC控制器和各元件状态是否正常。
f) 用笔记本电脑或手提检测器按附表记录所有模拟量输入点送风温度和风压的量值，并核对其数值是否正确。
记录所有开关量输入点（风压开关、防冻开关和压差开关等）工作状态是否正常。
强制所有开关量输出点开与关、输出信号，确认相关的电动阀（冷热水调节阀）的工作是否正常与位置调节是否跟随变化。
楼宇自控系统的调试测试
楼宇自控系统的调试、测试一、系统调试1.在系统安装和接线工程全部完成后，向建设方提供系统调试大纲审批，并按建设方的要求负责系统的调试开通。
2.调试开通的系统必须符合国际和国家有关规范和标准，并至少达到设计要求的所有内容。
3.如调试中出现问题，必须查出问题所在，纠错、校正和再调试，并作详细记录，务必使调试好的系统不存在任何出错点。
系统调试至少应包括以下内容：1.校线：系统安装完毕后，首先应对所有接线进行严格校正，特别是有无高压干扰，仔细检查现场接线的正确性，包括以下内容。
对照接线图和各信号线上的标签，检查信号线的正确性，包括有无错位、正负极是否正确、连接是否紧固等在与计算机I/O 断开的条件下，对各现场信号的现场仪表加电，在计算机接线端子上——核实所接信号的电气正确性，对于模拟信号，要测出仪表输出最小、最大时的端子测量值，对于开关量信号，要测出“关”和“开”两种状态时，端子上的电压读数，并将这些数值与“系统控制采集测试点”对照，以检查每一路的信号性质、量程和开关负载是否正确并做好测试记录。
检查无误后，进行下一步工作2.硬件调试对各种自动控制设备（例如传感器等）用几种不同方法进行校验对各种执行器用手动，电动模拟工作校验对各种控制器进行通电测试对中央站、操作站等所有硬件设备进行通电测试。
3. 各类控制器的现场调试电源的工作正常与否接收各种传感器信号正常与否各种执行器动作正常与否软件运行正常与否，包括编程，历史报告，趋势报警，实监报警等保证各类控制器独立工作正常并写出明确记录报告单体设备监控项目的准确性、完整性和稳定性检查无误后进行下一步工作。
4.系统联调：整个系统通电调试，全部通信无误所有动态图形，动态参数检测无误所有遥测，遥控功能正常各类软件的每项工程工作正常各种需后期编制的图形和程序等编制完成并调试正确预设空调系统冬、夏，过滤季节工况参数，并在相应工况下进行实时跟踪调整，保证使系统达到最佳运行状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
---------------------------------------------------------------------------------------------------------------------SmartIO楼宇自控系统标准化教程1、SmartIO楼宇自控系统SmartWeb系列SmartWeb系列路由器、直接数字控器、OPC服务器是个完全开放、灵活配置、性能卓越的优质楼宇自控设备,它代替了传统带通讯协议DDC控制器，同时也代替各种机械组件,PLC等，特别成为各种建筑环境控制的通用模式。
SmartWeb DDC控制器是利用互联网技术处理器来执行各种逻辑控制功能，实现分散控制、集中管理、节能减排目标。
SmartWeb控制器的最大特点就是从参数的采集、传输、到控制执行等各个环节均采用数字控制、实现多个线程、多个不同对象的控制环路逻辑。
SmartWeb实现了数据据完全开放，没有通讯协议限制,使用windows 超级终端就可以访问数据的简单数据通讯。
SmartWeb系列楼宇自控设备包含了1、SmartIO-B1(BACnet路由器），2、SmartIO-C(Niagara平台直接数字控制器),3、SmartIO-C1(BACnet mstp直接数字控制器),4、SmartIO-C2(BACnet IP控制器）,5、SmartIO-D(OPC数据中心)。
深圳市万千楼宇自控设备有限公司工程师带领大家完成现场DDC设备的开通和完成初步调试。
---------------------------------------------------------------------------------------------------------------------SmartIO控制器通讯网络认识SmsrtIO直接数字控制。
---------------------------------------------------------------------------------------------------------------------DDC最小组成为1个SmartIO-C(根据协议平台不同可选取SmartIO-C1mstp协议，SmartIO-C2BACnet IP),1个输入或输出模块如下图:最多可以扩展到15个输入输出模块,下图箱内配置了MSTP-----BACnet IP路由器和3个输入输出模块：根据不同的控制要求配置相应的输入输出模块。
---------------------------------------------------------------------------------------------------------------------按照控制盘的配线图接好线。
右图是运行中有DDC。
---------------------------------------------------------------------------------------------------------------------开通DDC前检查与设置。
按下列步骤开通DDC：A在接通电源之前，先检查线接线与电源。
1，用万用表通断档测量每一位接线与箱体是否有短路。
如有请检查并拆除短路部分。
2，用万用表交流档测量每一位接线端与箱体是否接入了220交流电源，如有则拆除错误接线。
当感应电压大于50V时，请整改线路,将弱电线管远离动力市电。
3，以上检查无误后，依图纸设置好SmartIO-C1，SmartIO-B1.的地址拔码。
---------------------------------------------------------------------------------------------------------------------拔码是二进制拔码。
左图地址拔到1，供SmartIO路由器用。
右图拔到2,从2到32是供SmartIO-C1或C2使用。
拔码是一条总线上不同DDC的识别地址，同一条总线上不能重复。
地址1地址2---------------------------------------------------------------------------------------------------------------------左下图地址3右下图地址4右图地址5第1位值1加上第3位的值4.二进制拔码序号和值对照表拔码序号值11223448516632拔码拔到ON的值相加就是实际10进制地址。
---------------------------------------------------------------------------------------------------------------------设置完成SmartIO-C1，C2的地址后，就需要设置模块地址。
SmartIO-C1下图输入输出模块专用圆拔码地址。
0无效，1-F分别代表十进制1-15。
依照须序，第1个模块拔1,第2个模块拔2，往后3,4,5,6......不能有重号。
下图是第6个模块，拔码6。
下图拔到0，无效地址。
---------------------------------------------------------------------------------------------------------------------检查全部地址无误后，插紧偏平线。
检查所有接线无误后，接通电源。
SmartIO运行起来了，电源灯亮起，SmartIO-C1运行灯闪动。
---------------------------------------------------------------------------------------------------------------------用IE设置理DDC参数。
设置手提电脑上的IP地址，192.168.253.1通过交换机接通网线......---------------------------------------------------------------------------------------------------------------------用windows窗口ping......---------------------------------------------------------------------------------------------------------------------打开IE,从IE中要开SmartIO-C1.方法:在windows IE中输入http://192.168.253.253访问到SmartIO-C1.C2后，第一步工作是设置日期和时间，点日期伤脑时间进行对时。
---------------------------------------------------------------------------------------------------------------------对时后进一步设置BACnet参数。
设置好以后保存。
---------------------------------------------------------------------------------------------------------------------完成以上设置，重启SmartIO-C1用SmartIOTools查看点DDC参数。
电脑上启动SmartIOTools---------------------------------------------------------------------------------------------------------------------点连接---------------------------------------------------------------------------------------------------------------------点执行.......显示DDC检测到的所有点,并列在右下方框内.下面选取模块地址,点号,点读属性.---------------------------------------------------------------------------------------------------------------------点属性读到了,如下图,注意理新时间,会不断变化.用SmartIOTools查看点更改点名称，传感器特性等参数。
咱们还要把点名改成易记住的名你,改完后点写属性.---------------------------------------------------------------------------------------------------------------------自定义传感器特性---------------------------------------------------------------------------------------------------------------------可在下拉菜单中选取与传感器相符的特性Line线性特性为0-10=0-100,说明：0-10V=0-100%NTC20KNTC10K也可以选取define后自定义，比如2-10=0-16,说明2-10V=0-16Bar，2-10=-20-80等等。
只有符合算式格式就行。
选好后点写性，全部改好后点保存。
