膜过滤技术原理及应用
生态膜物理过滤
生态膜物理过滤标题：生态膜物理过滤的原理与应用简介：生态膜物理过滤是一种有效的水处理技术，通过使用特殊设计的膜材料，可以有效去除水体中的悬浮固体、有机物和微生物等污染物。
本文将介绍生态膜物理过滤的原理和应用，并探讨其在水处理领域的前景。
正文：1.生态膜物理过滤的原理生态膜物理过滤是利用膜材料的微孔结构，通过大小排斥效应和筛分作用来分离水体中的污染物。
膜材料通常采用聚醚砜、聚碳酸酯等高分子材料，具有一定的孔径和孔隙率。
当水通过膜材料时，较大的颗粒和有机物无法穿过膜孔，而只有水分子和较小的离子能够通过。
通过这种方式，可以有效去除水中的悬浮物和有机物。
2.生态膜物理过滤的应用生态膜物理过滤广泛应用于水处理领域，包括工业废水处理、饮用水净化、污水处理等。
在工业废水处理中，生态膜物理过滤可以有效去除废水中的悬浮固体和有机污染物，提高废水的处理效果。
在饮用水净化中，生态膜物理过滤可以去除水中的微生物和悬浮物，提供安全可靠的饮用水。
在污水处理中，生态膜物理过滤可以作为二级处理的一种方式，进一步去除污水中的有机物和微生物，减少对环境的污染。
3.生态膜物理过滤的前景随着水资源的日益短缺和水污染问题的日益严重，生态膜物理过滤作为一种高效、节能的水处理技术，具有广阔的应用前景。
通过不断改进膜材料的性能和结构设计，可以进一步提高生态膜物理过滤的处理效率和稳定性。
此外，生态膜物理过滤还可以与其他水处理技术相结合，如生物处理、化学处理等，形成更为完善的水处理系统。
结论：生态膜物理过滤作为一种高效、环保的水处理技术，具有广泛的应用前景。
通过理解其原理并充分发挥其优势，可以有效去除水中的污染物，提供清洁安全的水资源。
未来的研究应该致力于提高膜材料的性能和结构设计，进一步推动生态膜物理过滤技术的发展。

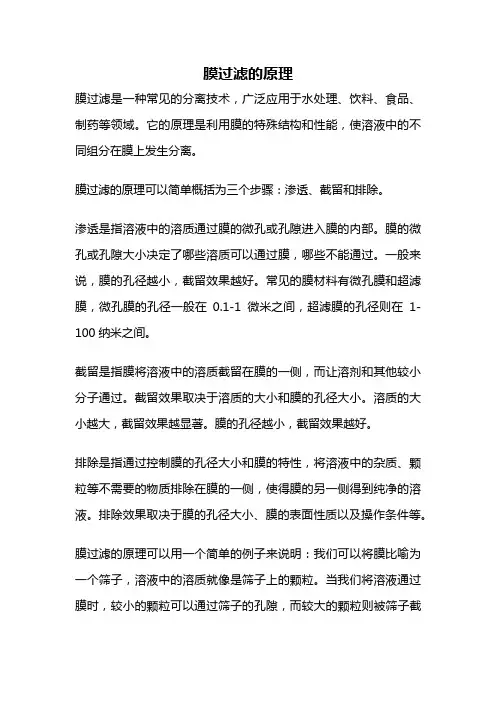

膜过滤的原理
膜过滤的原理膜过滤是一种常见的分离技术，广泛应用于水处理、饮料、食品、制药等领域。
它的原理是利用膜的特殊结构和性能，使溶液中的不同组分在膜上发生分离。
膜过滤的原理可以简单概括为三个步骤：渗透、截留和排除。
渗透是指溶液中的溶质通过膜的微孔或孔隙进入膜的内部。
膜的微孔或孔隙大小决定了哪些溶质可以通过膜，哪些不能通过。
一般来说，膜的孔径越小，截留效果越好。
常见的膜材料有微孔膜和超滤膜，微孔膜的孔径一般在0.1-1微米之间，超滤膜的孔径则在1-100纳米之间。
截留是指膜将溶液中的溶质截留在膜的一侧，而让溶剂和其他较小分子通过。
截留效果取决于溶质的大小和膜的孔径大小。
溶质的大小越大，截留效果越显著。
膜的孔径越小，截留效果越好。
排除是指通过控制膜的孔径大小和膜的特性，将溶液中的杂质、颗粒等不需要的物质排除在膜的一侧，使得膜的另一侧得到纯净的溶液。
排除效果取决于膜的孔径大小、膜的表面性质以及操作条件等。
膜过滤的原理可以用一个简单的例子来说明：我们可以将膜比喻为一个筛子，溶液中的溶质就像是筛子上的颗粒。
当我们将溶液通过膜时，较小的颗粒可以通过筛子的孔隙，而较大的颗粒则被筛子截留在一侧。
通过这样的操作，我们就可以得到不同大小的颗粒分离。
除了渗透、截留和排除外，膜过滤还有一些其他的作用。
例如，膜过滤可以去除溶液中的悬浮物、杂质、细菌等微生物，实现对水质的净化和杂质的去除。
同时，膜过滤还可以实现对溶液中溶质的浓缩和分离，达到对溶液的浓缩、纯化和分离的目的。
膜过滤技术的应用非常广泛。
例如，在水处理领域，膜过滤可以用来去除水中的悬浮物、细菌、病毒等污染物，使得水质得到提高。
在食品和制药领域，膜过滤可以用来提取和纯化溶液中的目标物质，如蛋白质、酶等。
在生物工程领域，膜过滤可以用来实现细胞的分离和培养基的浓缩等。
膜过滤是一种基于膜的分离技术，利用膜的特殊结构和性能，实现溶液中不同组分的分离和纯化。
通过控制膜的孔径大小和膜的特性，可以实现对溶液中溶质的截留、渗透和排除，从而得到所需的纯净溶液。
深度处理技术——膜过滤法
膜处理法
五、超滤
超滤膜元件
去除对象：细菌、病毒、炭粉等大分子有 机物。
膜处理法
六、反渗透
如果将纯水和盐水（含 有杂质的水）用半透膜 隔开，在溶液的一侧施 加压力，并且超过它的 渗透压，则溶液中的水 就会透过半透膜，流向 纯水一侧，而溶质被截 留在溶液一侧，这种方 法就是反渗透法。
膜处理法
反渗透实现必具备两个条件 • 必须有一种高选择性和高
透水性的半透膜； • 操作压力必须大于溶液的
渗透压
去除对象：水中一切杂质
膜处理法
反渗透膜元件
膜处理法
膜元件 + 耐压外壳 → 膜组件
膜处理法
谢谢
深度处理技术
——膜过滤法
目 录
1 膜过滤法的原理 2 膜过滤法的应用 3 膜过滤法的分类 4 微滤法 5 超滤法 6 反渗透法
膜处理法
一、膜过滤法的原理
膜过滤法指以压力差为推 动力，依靠膜的选择透过性， 将液体中组分进行分离的方法。 其本质机理还是机械筛分。
膜过滤是一个物理过程， 不发生相变，能耗较低。
膜处理法
二、膜处理法的应用
膜处理法
二、膜处理法的应用
新加坡水厂布局
新加坡樟宜新生水厂工艺流程图
膜处理法
三、膜过滤法的分类
纳滤
重金属 农药残留
膜过滤
膜分离：膜过滤+电渗析 离子交换
膜处理法
微滤
超滤
纳滤
反渗透
膜处理法
四、微滤ห้องสมุดไป่ตู้
10~0.1微米
去除对象：泥沙、铁锈等可见 杂质以及大的细菌团。
特点：滤芯材料一般是采用PP棉滤芯和石英砂、颗粒或压缩的活性碳滤芯等。

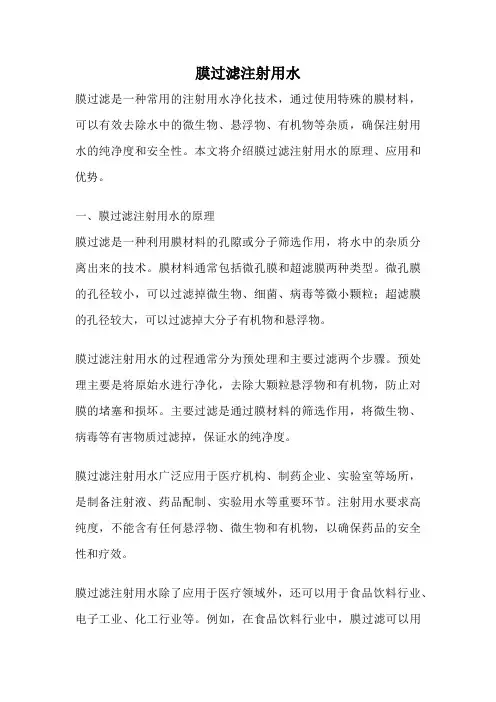

膜过滤注射用水
膜过滤注射用水膜过滤是一种常用的注射用水净化技术，通过使用特殊的膜材料，可以有效去除水中的微生物、悬浮物、有机物等杂质，确保注射用水的纯净度和安全性。
本文将介绍膜过滤注射用水的原理、应用和优势。
一、膜过滤注射用水的原理膜过滤是一种利用膜材料的孔隙或分子筛选作用，将水中的杂质分离出来的技术。
膜材料通常包括微孔膜和超滤膜两种类型。
微孔膜的孔径较小，可以过滤掉微生物、细菌、病毒等微小颗粒；超滤膜的孔径较大，可以过滤掉大分子有机物和悬浮物。
膜过滤注射用水的过程通常分为预处理和主要过滤两个步骤。
预处理主要是将原始水进行净化，去除大颗粒悬浮物和有机物，防止对膜的堵塞和损坏。
主要过滤是通过膜材料的筛选作用，将微生物、病毒等有害物质过滤掉，保证水的纯净度。
膜过滤注射用水广泛应用于医疗机构、制药企业、实验室等场所，是制备注射液、药品配制、实验用水等重要环节。
注射用水要求高纯度，不能含有任何悬浮物、微生物和有机物，以确保药品的安全性和疗效。
膜过滤注射用水除了应用于医疗领域外，还可以用于食品饮料行业、电子工业、化工行业等。
例如，在食品饮料行业中，膜过滤可以用于饮料的澄清、浓缩果汁的脱色、啤酒的过滤等工艺。
三、膜过滤注射用水的优势相比传统的注射用水处理方法，膜过滤具有以下优势：1. 高效过滤：膜过滤可以高效去除微生物和悬浮物，有效净化水质。
2. 简便操作：膜过滤设备操作简单，只需将水通过膜材料进行过滤，无需额外添加化学药剂。
3. 无二次污染：膜过滤不产生二次污染，不需要再次消毒处理，保证水的纯净度。
4. 节能环保：膜过滤过程无需加热，能耗低，对环境友好。
5. 经济实用：膜过滤设备成本逐渐降低，运营成本相对较低，是一种经济实用的水处理技术。
四、膜过滤注射用水的发展趋势随着科技的不断进步，膜过滤注射用水技术也在不断发展。
目前，一些新型膜材料和膜过滤设备已经应用于注射用水领域，提高了过滤效率和水质纯净度。
未来，膜过滤注射用水技术有望进一步发展。
有机膜过滤技术
有机膜过滤技术有机膜过滤技术是一种利用有机膜作为分离层进行过滤的技术。
有机膜过滤技术在水处理、废水处理、食品加工、药物制造等领域具有广泛应用。
本文将从有机膜过滤技术的原理、应用领域以及优势等方面进行阐述。
一、有机膜过滤技术的原理有机膜过滤技术是利用具有特定孔径的有机膜作为分离层，通过物质的分子尺寸、形状和电荷等特性，使溶质在有机膜上发生分离。
有机膜过滤技术可分为微滤、超滤、纳滤和逆渗透等不同的膜分离过程。
微滤是利用孔径在0.1-10微米范围内的有机膜进行过滤，适用于去除悬浮物、细菌和大分子物质等。
超滤是利用孔径在0.001-0.1微米范围内的有机膜进行分离，可以有效去除溶解性高分子物质、胶体颗粒和微生物等。
纳滤是利用孔径在0.001-0.01微米范围内的有机膜进行分离，可以去除溶解性有机物、重金属离子和无机盐等。
逆渗透是利用孔径小于0.001微米的有机膜进行过滤，可以去除水中的溶解性离子、有机物和微生物等。
1. 水处理领域：有机膜过滤技术被广泛应用于饮用水处理、工业用水处理和海水淡化等领域。
通过微滤、超滤和逆渗透等过程，可以去除水中的悬浮物、胶体、细菌、病毒和溶解性有机物等，提高水的质量。
2. 废水处理领域：有机膜过滤技术可以用于废水的深度处理和回用。
通过逆渗透和纳滤等过程，可以去除废水中的有机物、重金属离子、微生物和溶解性盐等，减少对环境的污染。
3. 食品加工领域：有机膜过滤技术被广泛应用于食品加工过程中的浓缩、分离和净化等。
通过超滤和纳滤等过程，可以去除食品中的杂质、色素、蛋白质和微生物等，提高食品的质量和安全性。
4. 药物制造领域：有机膜过滤技术可以用于药物的分离和纯化过程。
通过超滤和纳滤等过程，可以去除药物中的离子、杂质和微生物等，提高药物的纯度和稳定性。
三、有机膜过滤技术的优势1. 高效性：有机膜过滤技术具有高分离效率和高通量的特点，可以快速、有效地分离溶质，提高生产效率。
2. 灵活性：有机膜过滤技术可以根据需要选择不同孔径的有机膜进行过滤，以适应不同领域和不同溶质的需求。

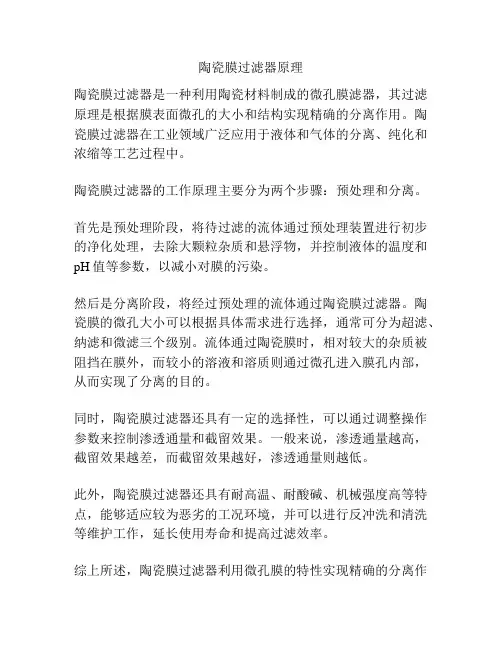

陶瓷膜过滤器原理
陶瓷膜过滤器原理
陶瓷膜过滤器是一种利用陶瓷材料制成的微孔膜滤器，其过滤原理是根据膜表面微孔的大小和结构实现精确的分离作用。
陶瓷膜过滤器在工业领域广泛应用于液体和气体的分离、纯化和浓缩等工艺过程中。
陶瓷膜过滤器的工作原理主要分为两个步骤：预处理和分离。
首先是预处理阶段，将待过滤的流体通过预处理装置进行初步的净化处理，去除大颗粒杂质和悬浮物，并控制液体的温度和pH值等参数，以减小对膜的污染。
然后是分离阶段，将经过预处理的流体通过陶瓷膜过滤器。
陶瓷膜的微孔大小可以根据具体需求进行选择，通常可分为超滤、纳滤和微滤三个级别。
流体通过陶瓷膜时，相对较大的杂质被阻挡在膜外，而较小的溶液和溶质则通过微孔进入膜孔内部，从而实现了分离的目的。
同时，陶瓷膜过滤器还具有一定的选择性，可以通过调整操作参数来控制渗透通量和截留效果。
一般来说，渗透通量越高，截留效果越差，而截留效果越好，渗透通量则越低。
此外，陶瓷膜过滤器还具有耐高温、耐酸碱、机械强度高等特点，能够适应较为恶劣的工况环境，并可以进行反冲洗和清洗等维护工作，延长使用寿命和提高过滤效率。
综上所述，陶瓷膜过滤器利用微孔膜的特性实现精确的分离作
用，具有高效、耐用和可维护性强等优点，成为工业领域中重要的分离设备之一。
膜过滤法的原理及步骤
膜过滤法的原理及步骤膜过滤法是一种常用的分离技术，广泛应用于水处理、食品加工、制药等领域。
它通过使用特定的膜材料，将混合物中的溶质和溶剂分离开来。
本文将介绍膜过滤法的原理和步骤。
一、原理膜过滤法基于膜的选择性渗透性原理，即根据溶质和溶剂的分子大小、形状和电荷等特性，通过膜的孔隙结构和表面特性，实现对它们的分离。
膜材料通常具有微孔或超微孔结构，可以选择性地允许某些物质通过，而阻止其他物质的通过。
二、步骤1. 膜的选择：根据需要分离的物质特性，选择合适的膜材料。
常见的膜材料包括聚酯膜、聚醚膜、聚丙烯膜等。
膜的孔径大小和形状也需要根据分离要求进行选择。
2. 膜的预处理：新购买的膜需要进行预处理，以去除可能存在的污染物和杂质。
常见的预处理方法包括浸泡、清洗和消毒等。
3. 膜的装配：将膜材料安装在膜组件中，形成膜分离单元。
膜组件通常由膜、支撑层和外壳组成，支撑层的作用是增强膜的机械强度和稳定性。
4. 进料处理：将待处理的混合物通过膜分离单元，通常采用压力驱动的方式。
进料可以是连续的或间歇的，具体取决于应用需求。
5. 分离过程：在膜分离单元中，溶质和溶剂根据其在膜上的渗透性差异，发生分离。
溶剂可以通过膜孔隙或超微孔进入膜的另一侧，而溶质则被截留在膜表面或孔隙中。
6. 收集产物：分离后的产物分别从膜的两侧收集。
溶剂可以通过膜的通透性直接收集，而溶质则需要通过清洗或其他方法从膜上去除。
7. 膜的维护：使用一段时间后，膜可能会受到污染或堵塞，需要进行维护和清洗。
常见的维护方法包括化学清洗、物理清洗和膜修复等。
8. 膜的回收利用：废弃的膜可以进行回收利用，以减少资源浪费和环境污染。
膜的回收利用可以通过物理方法（如破碎、熔融）或化学方法（如溶解、再生）实现。
膜过滤法是一种基于膜的选择性渗透性原理，通过选择合适的膜材料和膜组件，将混合物中的溶质和溶剂分离开来。
膜过滤法具有操作简便、效率高、分离效果好等优点，因此在各个领域得到广泛应用。
啤酒过滤技术膜过滤
膜过滤技术的原理
膜过滤技术的原理基于分子筛作用， 即利用不同物质在薄膜表面的吸附和 渗透性能的差异来实现分离。
在膜过滤过程中，混合物中的不同组 分以不同的透过速率通过薄膜，从而 实现组分的分离和纯化。
膜过滤技术的应用范围
膜过滤技术在啤酒工业中广泛应用于啤酒的过滤和纯化，以提高啤酒的品质和稳 定性。
此外，膜过滤技术还广泛应用于医药、食品、饮料、化工等领域，用于技术在啤酒工业 中的应用
啤酒过滤的必要性
01
02
03
提高啤酒质量
通过去除杂质和悬浮物， 使啤酒口感更加纯净、细 腻。
延长保质期
过滤过程中杀灭微生物， 减少啤酒变质的风险，延 长保质期。
提升啤酒稳定性
按操作方式分类
正向过滤
原液在压力作用下通过膜表面，杂质被截留，清 洁的液体从膜的另一侧排出。
反向过滤
在压力作用下，液体从膜的透过侧流向被截留侧， 杂质被逐渐洗脱和排出。
错流过滤
原液在一定压力下通过膜表面，同时从膜的一侧 不断流入另一侧，避免了杂质的累积和堵
04
膜过滤技术的前景与挑 战
膜过滤技术的发展趋势
纳滤膜
孔径范围在1~100nm之间，能够去除大部分的离子和小分子物质， 常用于啤酒脱盐和脱苦。
按膜材质分类
纤维素膜
具有良好的亲水性和生物相容性， 价格相对较低，但耐酸碱和耐氧 化性能较差。
聚酰胺膜
具有较高的耐酸碱、耐氧化和耐 高温性能，适用于多种工业领域， 但价格较高。
聚四氟乙烯膜
具有极佳的化学稳定性和耐高温 性能，适用于强酸、强碱和有机 溶剂等环境，但制造成本较高。
啤酒过滤技术-膜过滤
contents
目录
膜过滤原理
膜过滤原理膜过滤是一种常见的分离技术，通过膜的孔隙大小选择性地分离溶质和溶剂。
膜过滤技术广泛应用于水处理、食品加工、药品生产等领域。
本文将介绍膜过滤的原理及其应用。
一、膜过滤原理膜过滤是利用膜的孔隙结构将混合物中的溶质分离出来的过程。
膜可以是有机膜或无机膜，常见的有微滤膜、超滤膜、纳滤膜和逆渗透膜等。
不同类型的膜具有不同的孔隙大小和分离效果。
膜过滤的原理基于溶质和溶剂分子的大小差异。
当混合物通过膜时，溶质分子的尺寸大于膜孔隙大小时，溶质将被膜截留，而溶剂则可以通过膜孔隙，实现溶质与溶剂的分离。
因此，膜过滤可以实现对溶质的有效分离和浓缩。
二、膜过滤的应用1. 水处理：膜过滤技术在水处理中起到了重要的作用。
例如，逆渗透膜可以有效去除水中的溶解物、重金属离子和微生物等，提供高纯度的水。
超滤膜可以去除水中的悬浮固体、胶体和高分子有机物。
膜过滤技术被广泛应用于饮用水净化、废水处理和海水淡化等领域。
2. 食品加工：膜过滤技术在食品加工中起到了重要的作用。
例如，微滤膜可以用于乳品加工中的脱脂、浓缩和分离等过程。
逆渗透膜可以用于果汁和酒类的浓缩和脱色。
膜过滤技术可以实现对食品中的杂质和微生物的有效去除，提高产品品质和安全性。
3. 药品生产：膜过滤技术在药品生产中起到了重要的作用。
例如，超滤膜可以用于药品中的分离和浓缩。
纳滤膜可以用于药品中的微粒和离子的去除。
膜过滤技术可以实现对药品中杂质和微生物的有效去除，提高药品的纯度和安全性。
4. 生物工程：膜过滤技术在生物工程中起到了重要的作用。
例如，逆渗透膜可以用于生物反应器的废液处理。
超滤膜可以用于细胞培养中的细胞分离和培养基的浓缩。
膜过滤技术可以实现对生物颗粒和溶质的高效分离和浓缩。
5. 化工领域：膜过滤技术在化工领域具有广泛的应用。
例如，逆渗透膜可以用于化工废水的处理和溶剂的回收。
超滤膜可以用于化工中的分离和浓缩等过程。
膜过滤技术可以实现对溶质和溶剂的高效分离和回收利用。
膜过滤原理与实践
－大分子的浓缩 ● 微滤（MF）
－除去细菌，大分子分离
在乳品工业中，膜分离技术的应用领域如图1 所示。
以上所有技术的特点是液流横向流过滤膜，在这些技术中，供料液均是在压 力作用下穿过膜。溶液流过膜、在清液被分离的同时，固体（浓缩液）在膜 上留下来。膜可以按其界定分子量进行分类，即假定，界定分子量是不能通 过滤膜的最小分子的分子量。然而，由于多种因素的相互影响，不能只根据 界定分子量来选择膜。
１
粒子大小 , μ m 分子量 ,D 粒子特性
0.0001 100
离子
离子
牛乳成份
盐类
乳糖／微生物 维生素
分离加工
RO
0.001 1000 分子
0.01 10000
乳清蛋白
0.1 100000 大分子
1.0
10
100
500000
细胞＋微粒子
脂肪球
酵母，霉菌
酪蛋白胶粒
细菌
乳清蛋白聚合体，
干酪碎屑
UF
浓缩物 （浓缩液）
滤液
供液 膜
极化作用
清液（滤液）
图2 传统过滤（左）与膜过滤的基本区别
传统过滤与膜过滤之间值得注意的几点不同，即： ● 使用的过滤材料 传统的过滤器厚且是开放式结构。 材料：典型为纸 膜滤的膜薄且孔径大小受到控制 材料：聚合物和陶瓷，现已很少用的醋酸纤维素。 ● 在传统的过滤中，重力是影响粒子分离的主要动力，压力只应用于加速 分离的过程。供液方向与过滤材料相垂直，过滤在敞开的系统中进行。在膜 滤中，必须使用压力作为驱动动力，以实现分离，跟着是错流或是切向流动。 供料液平行流过膜表面，清液与膜呈垂直方向流动。此过滤一定要在密闭的 系统中进行。
膜过滤法的原理及步骤
膜过滤法的原理及步骤膜过滤法是一种常用的分离和纯化技术，通过孔径大小适当的膜材料，实现对溶液中的微小颗粒或溶质的分离。
本文将介绍膜过滤法的原理及步骤。
一、原理膜过滤法是利用膜的孔隙作为分离介质，通过膜孔径的选择性，使溶液中的溶质经过膜孔的阻隔而被分离。
膜的孔径大小决定了能通过的颗粒或溶质的大小范围，通常分为微滤、超滤、纳滤和逆渗透四种类型，其孔径由大到小递减。
二、步骤1. 准备工作：首先准备膜材料和膜过滤装置。
膜材料可以是聚酯、聚碳酸酯、聚丙烯等，根据分离的需求选择不同孔径的膜材料；膜过滤装置包括过滤器、支撑层和固定装置等。
2. 膜的湿润：将膜材料浸泡在适当的溶液中，以使其充分湿润。
湿润的目的是避免膜材料与溶液接触后出现气泡，影响过滤效果。
3. 装置组装：将湿润的膜材料放置在过滤器中，将支撑层放置在膜材料上方，再将固定装置固定在过滤器上，确保膜材料和支撑层之间的紧密接触。
4. 过滤操作：将待分离的溶液缓慢注入过滤器中，通过压力的作用，溶液将从过滤器的一侧穿过膜材料，并在膜孔径的限制下，分离出溶质或微小颗粒。
溶液中的溶质将被滞留在膜表面，而纯溶剂则通过膜孔径被分离出来。
5. 清洗和回收：在分离完成后，可以通过逆流冲洗的方式将滞留在膜表面的溶质或颗粒冲洗出来，以保持膜的通透性。
而所需的溶质或颗粒则可以通过改变操作条件或选择适当的膜材料来实现回收。
膜过滤法的优点在于操作简便、速度快、分离效果好、不需要添加化学试剂等，因此在制药、生物工程、食品加工、环境保护等领域得到广泛应用。
但同时也存在一些局限性，比如膜污染、膜耐受性和膜寿命等问题，需要根据具体的实际需求进行选择和优化。
膜过滤法是一种高效、方便的分离和纯化技术，通过选择合适的膜材料和操作条件，可以实现对溶液中的微小颗粒或溶质的有效分离，为各个领域的实验和生产提供了重要的技术支持。
MBR一体化设备处理技术方案
MBR一体化设备处理技术方案MBR（膜生物反应器）一体化设备处理技术方案是将膜过滤技术与生物反应技术相结合，应用于废水处理领域的一种高效、节能、环保的处理技术方案。
该方案具有较高的处理效率和水质稳定性，适用于各种工业和生活污水的处理。
一、技术原理1.膜过滤原理：通过膜（通常为微孔膜）对废水进行过滤，实现固体物的分离。
膜的精细过滤作用可以有效去除废水中的悬浮物、胶体、细菌等微小颗粒物。
2.生物反应原理：利用好氧或厌氧微生物对废水中的有机物进行降解和去除，实现废水的净化和生化处理。
二、技术优势1.高效处理：膜过滤技术具有高度精细的过滤特性，能够有效去除微小颗粒物和胶体物，提高废水处理的效率。
2.水质稳定：MBR技术中的膜过滤作为固液分离的关键步骤，能够稳定控制出水水质，达到各项排放标准。
3.节能环保：MBR一体化设备采用较低的压力进行膜过滤，相较于传统沉淀、过滤等处理方式，节能效果显著；同时，生物反应器能够将废水中的有机物降解为无机物，减少对环境的污染。
4.占地面积小：MBR设备的一体化结构，使其具有较小的占地面积，适用于场地有限或需要节约空间的场所。
三、技术方案实施步骤及关键设备1.前处理：包括格栅除渣和配套的沉砂池、石灰调节池等设备，用于初步去除废水中的大颗粒杂质和可沉淀物。
2.MBR生物反应器：包括MBR反应池和膜过滤单元，污水经过生物处理后进入膜过滤单元，通过膜的过滤作用，将悬浮物和微生物完全分离，同时将悬浮物留在反应器内循环，提高微生物种群浓度和系统的净化能力。
关键设备有：生物反应池，膜组件（可以是平板膜、中空纤维膜等）。
3.脱水设备：将膜过滤后的浓缩污泥进行脱水处理，以便达到更高的固体含量和更低的水含量。
关键设备有：压滤机、离心机、带式脱水机等。
四、技术方案应用领域1.城市生活污水处理：对城市集中式污水处理厂进行升级改造，提高处理效率和处理水质。
2.工业废水处理：适用于各种工业领域的废水处理，如制药、化工、电子、造纸等。
超滤膜技术原理、特点及应用详解
超滤膜技术原理、特点及应用详解超滤膜是最早开发的高分子膜之一，是一种额定孔径范围为0.001~0.02微米的微孔过滤膜。
在膜的一侧施加适当压力，溶液中的溶剂以及一部分分子量较低的溶质从超滤膜的微小孔隙中穿透到膜的另一边，而分子量较高的溶质或一些乳化胶束团被截留，从而达到过滤分离的效果。
在水处理领域，超滤膜技术相对于其他过滤技术来说，过滤杂质的效率更高，其过滤精度可达99.99%，能有效去除水中的绝大部分有害物质；并且使用很少或不使用化学药剂，有效避免水质受到二次污染，因此处理后的水质更好。
从操作层面来说，基于超滤膜技术的过滤系统自动化程度高，运行简单可靠，只有开、关两种操作。
由于超滤膜的材料化学稳定性强，抗酸碱腐蚀，耐高温，因此可以高温杀菌消毒，适用性很广。
1、超滤膜技术原理及特点（1）技术原理超滤膜技术是一种膜透过分离技术，其滤过能力介于纳滤和微滤之间，其工作原理是：在溶液通过一种半透膜的时候，在压力的作用下，溶剂和溶质中的小分子物质可通过滤膜到达膜的另一侧，而溶质中的大分子物质和胶体则由于无法通过滤膜孔洞而被拦截下来，随着溶液不断流过，膜上被拦截的物质也越来越多，因此要想实现超滤作用就得对溶剂施加更大的压力，与此同时在膜的表面形成的物质也展现出一定的化学特性，对于一些污染物也具有截留和分解的作用，从而实现水的净化。
随着大分子物质不断高集在膜表面滤过的速度不断降低，出现“浓度极化”的现象，为使超滤能够持续有效地进行，实际工作中常使用搅排式超滤装置来消除”浓度极化”的现象。
（2）超滤膜技术的特点相对于其他水处理技术而言，超滤膜技术具有很多无可比拟的优势：第一，超滤膜化学稳定性高，可耐高温、耐酸、耐碱，因此对进水水质要求不高，通用性强；第二，超滤膜技术原理简单，容易实现自动化运转，节约劳动力，且操作简便、易于维护，运行安全稳定；第三，超滤膜技术属于物理方法，在水处理过程中并不需加任何化学药剂，因此可有效的防止水体的出现二次污染的情况；第四，超滤膜技术效率高，处理水量大，尤其是对污染较小的城市饮用水处理，展现出极高的作效率；2、超滤膜技术在环保工程水处理中的应用（1）城市饮用水净化随看社会的发展，人们对饮用水安全要求越来越高，但与此同时我国城市用水源地的污染也日益严重，直接取水的水质越来越无法满足饮用水的标准，因此必需要对城市饮用水进行净化。
膜过滤原理
膜过滤原理摘要：膜过滤是一种常用的物质分离技术，通过用一层或多层多孔膜来拦截溶剂中的固体颗粒、微生物、离子等杂质，实现液体的净化和分离。
本文将介绍膜过滤的工作原理、常见的膜材料和应用领域，并探讨膜过滤的优缺点。
引言：膜过滤是一种基于膜的物质分离技术，广泛应用于医药、食品、化工、环保等各个领域。
膜过滤通过选用不同的膜材料和膜孔尺寸来实现对不同颗粒和溶质的拦截和分离，是一个高效、经济、环保的分离技术。
一、膜过滤的工作原理膜过滤的工作原理基于膜的物理隔离效应。
膜是一种多孔材料，根据孔径大小的不同，可以选择性地拦截溶液中的不同成分。
当溶液通过膜时，小于膜孔径的颗粒和溶质可以通过膜，大于膜孔径的颗粒和溶质则被膜拦截。
通过这种方式，可以实现对溶液中有害杂质的分离和净化。
膜过滤的主要分离机制包括：表面拦截、孔道拦截和吸附。
表面拦截是指溶质分子与膜表面静电作用和化学反应的结果。
孔道拦截是指溶质分子受到孔道尺寸限制而无法通过膜孔。
吸附则是指溶质分子在膜孔内或膜表面吸附，导致无法通过膜。
不同的膜过滤方式会选择不同的膜孔尺寸和材料，以满足特定的分离需求。
二、膜过滤的膜材料膜过滤的核心是膜材料，不同的膜材料适用于不同的分离要求。
常见的膜材料包括聚丙烯膜、聚醚砜膜、聚四氟乙烯膜等。
聚丙烯膜是一种常用的微孔膜材料，具有较好的化学稳定性和热稳定性，适用于一般的液体过滤和气体过滤。
聚醚砜膜具有优异的耐高温性能和较好的化学稳定性，适用于高温和腐蚀性液体的过滤。
聚四氟乙烯膜则具有良好的耐化学性和耐高温性能，适用于具有强酸和强碱的溶液过滤。
除了上述常见的膜材料外，还有许多其他类型的膜材料，如陶瓷膜、复合膜等。
不同的膜材料具有不同的过滤性能和适用范围，用户可以根据实际需求选择合适的膜材料。
三、膜过滤的应用领域膜过滤广泛应用于医药、食品、化工、环保等各个领域。
在医药领域，膜过滤可用于制药中的细菌、微生物和有机颗粒的去除，在药品生产和水质检测中起到重要的作用。
膜过滤器 典型案例和工作原理
铅锌硫化矿冶炼烟气制硫酸，烟气净化产生的酸性废水； ① PH=7.0~10.0； ②进料浓度 7.51g/L
2
废水特征
③中和浆液中含磷酸镉 【Cd3 （PO4） 【CaSO4】 、 2】 、硫酸钙 磷酸钙【Ca3（PO4）2】 少量氢氧化物、少量絮凝剂； 60m³ /h 2 台 54m2 的自动反洗表面过滤器 两段石灰铁盐法－浓密池－自动反洗表面过滤器 固体悬浮物含量小于 10ppm 砷、氟和有害重金属含量达到国家排放标准 清液全部回用于冲洗地面和矿编织袋矿渣冲洗、绿化 设备自 2008 年 10 月 20 日开始运行
陕西金禹科技发展有限公司
自动反洗表面过滤器 应用
典型案例
浓密机 石灰乳
清液池-1
进液泵 废酸 1500m /d
3
石灰乳制备
除酸池 （搅拌）
压滤出液返回
硫化除汞 （曝气）
压滤机
（Ph=3~4） 硫酸钙出售
沉降池
除铅、镉 （Ph=10~10.2） 石灰乳 （Ph=8~9） 除砷铜锌
渣外运
石灰乳
浓密机
硫化汞
陕西金禹科技发展有限公司
自动反洗表面过滤器 应用
典型案例
临河新海 酸性废水 处理工艺流程
酸性废水 100m /h 石灰粉 石灰乳
3
至深度处理工序 至化石灰工序
清液池
中和槽-1 （搅拌）
中和槽-4 （搅拌）
中和槽-5 （搅拌）
进液泵
54m2 过滤器 2台 JY-
中和槽-2 （搅拌）
中和槽-3 （搅拌）
6
处理效果
7 8
清液用途 运行时间
1-4 山东东营鲁方金属材料有限公司
常用膜过滤技术原理,基本操作模式
常用膜过滤技术原理,基本操作模式
膜过滤技术是一种常见的物理分离技术，其基本原理是利用膜材料对流体中的物质进行分离和过滤。
以下是常用膜过滤技术的原理和基本操作模式：
1. 微滤技术：微滤技术是利用微孔膜对流体中的微粒进行过滤。
微孔膜的孔径一般在0.1-10微米之间，可以有效地去除悬浮物、细菌、病毒等微小颗粒。
微滤技术的操作模式为：将待过滤液体通过微孔膜过滤，去除其中的杂质。
2. 超滤技术：超滤技术是利用超滤膜对流体中的大分子物质进行分离。
超滤膜的孔径一般在0.001-0.1微米之间，可以有效地去除蛋白质、细胞、病毒等大分子物质。
超滤技术的操作模式为：将待过滤液体通过超滤膜过滤，去除其中的大分子物质。
3. 反渗透技术：反渗透技术是利用反渗透膜对水中的溶解物进行分离。
反渗透膜的孔径一般在0.0001微米以下，可以有效地去除溶解物、盐分等。
反渗透技术的操作模式为：将待过滤液体通过反渗透膜过滤，去除其中的溶解物。
4. 离子交换技术：离子交换技术是利用离子交换树脂对水中的离子
进行分离。
离子交换树脂具有特定的离子交换性能，可以将水中的某些离子与树脂上的离子进行交换。
离子交换技术的操作模式为：将待过滤液体通过离子交换树脂过滤，去除其中的离子。
以上是常用膜过滤技术的原理和基本操作模式。
不同的膜过滤技术适用于不同的物质分离和过滤需求。
ro膜过滤原理
ro膜过滤原理
RO膜过滤技术是一种高效的水处理技术，它通过压力驱动水分子穿过RO膜的微小孔隙，从而去除水中的离子、胶体、微生物等杂质和污染物，得到高质量的纯水。
RO膜过滤原理可以分为以下几个方面进行阐述：
1.孔隙过滤
RO膜的微孔隙大小只有几分之一的水分子，可以除去水中的离子、胶体、细菌、病毒等大分子杂质，具有很好的过滤效果。
因此，RO膜又被称为“逆渗透膜”。
2.渗透压差
RO膜过滤技术是利用自然界的渗透作用实现的。
当二者之间的浓度差越大，自然想尽快达成平衡，由高浓度处向低浓度处扩散。
但是，如果向高浓度处加压，就会有相反的效果，即有利于低浓度处的水分子逆渗透到高浓度处。
这个过程就叫做渗透压差。
3.分离作用
RO膜在过滤的过程中，只通过水分子而不通过大分子杂质，从而实现了对水中有害的物质的分离。
4.动力原理
RO膜过滤技术是一种动力学原理。
通过施加一定的压力，让水分子根据浓度差异逆渗透穿过RO膜，从而达到水分子的分离。
压差越大，逆渗透速度就越快。
RO膜过滤技术目前已经广泛应用于电子、化工、食品、制药、污水处理和生活饮水等方面，因其高效、稳定、可靠、耐用等优点，赢得广泛的好评。
薄膜技术在水处理中的应用
薄膜技术在水处理中的应用随着人口的不断增加和经济的快速发展，水资源变得越来越紧张。
随之而来的是对水处理技术的不断需求。
薄膜技术作为一种新兴的分离和过滤技术，在水处理方面应用越来越广泛。
本文将介绍薄膜技术在水处理中的应用。
第一部分：薄膜技术的工作原理薄膜技术是一种通过分离过滤的方式来去除水中不必要杂质的一种技术。
其主要工作原理是通过把水进行逼近过滤膜的方式，从而使水中的杂质分离，从而得到清洁水。
膜的选择和设计是关键因素之一。
膜的类型和形态决定了它能够停留的杂质大小和形状。
选择正确的膜，可以有效地去除污染物。
第二部分：薄膜技术在污水处理中的应用薄膜技术可以应用于多种水处理场景，其中最常见的是污水处理。
在污水处理过程中，薄膜可以用来去除水中的悬浮颗粒、细菌和病毒，从而使污水变得清洁。
污水中的沉淀物可以通过膜的过滤去除，从而使水呈现出透明的状态。
在工业和城市化程度较高的地区，薄膜技术在污水处理中得到了广泛的应用，收到了良好的效果。
第三部分：薄膜技术在海水淡化中的应用薄膜技术可以作为一种海水淡化的手段。
由于世界海洋形成的水占有广泛分布的大部分，利用海水淡化解决旱区饮水和用水需求，成为全球工业和农业生产发展的必要条件。
随着薄膜技术的发展，薄膜在海水淡化中的应用已经成为了海水淡化领域的主要技术之一。
海水淡化膜可以根据海水中的离子大小、荷电性和水分子量等特性，将其纯化为高质量的淡水。
第四部分：薄膜技术在污染物处理中的应用污染物处理是薄膜技术的另一个应用领域。
通过薄膜过滤的方式，可以有效去除水中的污染物，同时也可以帮助净化大气中的固态颗粒。
此外，薄膜技术还可以用于去除废水和溶液中的重金属和有机物，有利于治理污染和保护环境。
结论：随着科技的发展和人们对水资源的需求不断增加，薄膜技术在水处理方面的应用也越来越广泛。
从污水处理到海水淡化，再到污染物处理，薄膜技术在各个领域都发挥着重要的作用。
我们相信在不久的将来，薄膜技术将会更好地应用于水处理和保护环境，为我们的生活和未来提供更好的保障。
陶瓷膜过滤器工作原理
陶瓷膜过滤器是一种常见的膜分离技术，用于液体或气体中的固体颗粒和溶质的分离。
它采用由陶瓷材料制成的多孔膜，具有微孔或超微孔结构，通过物理筛选和表面吸附作用实现分离过程。
以下是陶瓷膜过滤器的工作原理：
1. 孔隙过滤：陶瓷膜具有多个微孔或超微孔，可以控制其孔径大小。
当待过滤
的流体通过陶瓷膜时，大于孔径的固体颗粒、胶体或悬浮物无法通过孔隙，被滞留在膜表面，而较小的分子和溶质则可以通过膜孔，完成过滤。
2. 表面吸附：除了物理筛选作用，陶瓷膜还具有表面吸附能力。
部分溶质分子
可能会被膜表面的吸附力吸附，从而阻止它们通过膜孔。
这种表面吸附作用可以进一步提高过滤器的分离效果，使更小的分子也被滞留在膜表面。
3. 反冲洗：随着过滤的进行，膜表面会逐渐堵塞，导致过滤效率下降。
为了清
洁和恢复膜的过滤性能，陶瓷膜过滤器通常会进行反冲洗操作。
反冲洗过程使用逆向的流体流动，通过膜孔向反方向冲刷，以清除堵塞的固体颗粒和溶质，从而恢复膜的过滤效率。
陶瓷膜过滤器具有较高的耐腐蚀性、耐温性和机械强度，适用于广泛的工业和环境应用，如水处理、食品和饮料生产、化工、医药等领域。
它能够高效地分离和去除悬浮物、微生物、颗粒、色素、重金属等物质，实现精细过滤和分离纯化的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
膜过滤技术原理及应用
天津大学化工学院
王志教授
内容
1、固液分离膜
2、微滤过程
3、超滤过程
4、渗滤过程
5、纳滤过程
6、膜过滤通量衰减及其防治
7、膜器及膜过程设计
1、固液分离膜
¾微滤膜：膜孔径0.02-10μm ¾超滤膜：膜孔径1-100nm
膜结构
¾膜结构的层次形态结构
结晶态结构
分子态结构
形态结构
表层结构
¾无孔，致密，平滑¾球形小瘤
¾聚集体，凹凸
¾开放的网络孔
¾孔洞，针孔，亮点
过渡层与支撑层结构
¾近似球形孔（海绵状结构）¾指状孔或大孔穴
不同类型膜横断面示意图
不对称聚砜超滤膜横截面——海绵状（蜂窝状）孔结构
指状孔结构
陶瓷微滤膜
（a）阳极氧化法（表面）（b）烧结法（图上部为横断面）
微孔陶瓷膜扫描电镜照片
聚合物微滤膜
(a)相转化法, （b）拉伸法；（c）径迹蚀刻法
中空纤维超滤膜
2 微滤过程
2.1 特性
1. 分离目的: 得到不含粒子的液体或气体
2. 截留物的尺寸与性质:0.02-10 mm 粒子
3.透过膜的物质:不含粒子的液体或气体
4. 推动力: 压力差, ∼0.2 MPa
5. 传质/选择性机理: 筛分
6. 供料和渗透物的相态: 液体或气体
7. 流动形式: “死端过滤(dead-end
filtration)”或“错流过滤(cross-flow filtration)”
2.2 死端过滤与错流过滤的比较
2.3 微滤应用
¾制药工业的消毒：制药产品中细菌的去除；去除制药产品及其原料中的有机和无机粒子。
¾抗生素的澄清
¾哺乳动物细胞的微过滤
¾饮料的澄清：啤酒，葡萄酒，矿泉水。
¾半导体生产工业中流体的纯化：空气过滤，化学试剂过滤，去离子水过滤。
¾分析化验：微生物化验，粒子污染的监测，微孔膜上细胞生长的研究。
¾反渗透或超滤的预处理。
3 超滤过程
3.1 特性
1.分离目的：得到无大分子溶质的溶液，无小分子溶质的大分子溶质溶液，或大分子溶质的分级。
2. 截留物的尺寸与性质:1-100nm 的大分子溶质，对应分子量300-500000。
3.透过膜的物质:微小溶质溶液。
4. 推动力: 压力差，0.2∼1 MPa
5. 传质/选择性机理: 基本上是筛分
6. 供料和渗透物的相态: 液体
7. 流动形式: 多数是“错流过滤”
3.2 超滤应用
¾分离电泳漆过程的淋洗水把漆循环到浸渍槽、使淋洗水再利用。
¾酪乳清浓缩／分离乳糖中的蛋白质、无机物
¾果汁澄清去除苹果汁中的浊雾成分
¾纺织定径剂纺织品洗净后去除聚乙烯醇
¾酒澄清去除红、白酒中的浊雾成分
¾油/水乳化从焚化废水中浓缩金属切割油（润滑剂）
¾聚合物胶乳从废水中浓缩的胶乳化液
¾脱蜡分离低烷烃中的蜡
¾脱沥青重油脱沥青中溶剂回收/循坏
¾蛋白预浓缩喷雾干燥前的部分脱水
¾发酵液从细胞或细胞屑中分离低分子量有机物／治疗剂
¾高岭土浓缩离心前粘土泥浆部分脱水
¾水处理污泥脱水前的浓缩
¾亲合性膜截留非络合蛋白质中的配位络合物¾反渗透的预处理截留胶体硅、细菌
4 渗滤/洗滤过程
4.1 过程描述
间歇过程：（1）稀释溶液（2）超滤（3）再稀释（4）再超滤。
连续过程：稀释（加水）和超滤同时连续进行。
4.2 DF与D的比较
1. 分离目的一样，都是为了脱除低分子量物质。
2. 推动力不同。
DF为压差，D为浓度差。
3. DF实际是一种超滤过程。
5 纳滤过程
5.1纳滤特性
¾“低压反渗透”或“低截留分子量超滤”
¾压差：~1MPa
¾截留物的尺寸：1-10 nm，(氨基酸，抗生素，染料)¾膜：荷电膜，中性膜
¾截留数百分子量有机物或无机物，高价离子(大小与低价离子相当，0.1-0.2nm)
5.2纳滤的应用
¾废水处理：电镀废水，纸浆和造纸废水，染料废水，食品加工废水，其它有害废水。
¾地表水和地下水处理——饮用水生产。
¾海水软化与淡化
¾食品、药物、染料等的分离与提纯。
6、膜过滤通量衰减及其防治
通量衰减的原因
¾滤饼形成
¾浓差极化
¾膜污染
6.1 浓差极化
¾浓差极化的概念及产生原因¾浓差极化的数学模型
6.2 膜污染
¾概念及产生原因
¾膜污染的影响
¾膜污染的防治
¾料液预处理
¾膜组件和膜系统设计
¾操作策略
¾膜清洗
7 膜器及膜工程设计
7.1 膜器类型及特点
板框式膜器
卷式膜器
毛细管膜器
中空纤维膜器
管状（粗管）膜器
7.1.1 板框式膜器的特点
1、优点
¾制造、组装比较简单；
¾膜的更换、清洗较易；
¾坚固、耐用、可靠性好；
¾原液流道截面积较大→压力损失较小；不易堵塞，对预处理要求较低。
¾适用范围较广。
2、缺点
¾对膜的机械强度要求高（由安装、更换和流体湍动造成的对膜的冲击）。
¾密封边界长（增加了加工成本）
¾流程短，流道截面积大→单程回收率低→在一定的浓缩比下，循环量和循环次数较多→泵的能耗增加，间隙操作时还容易造成温度上升。
3、适用场合
¾原料液成分复杂
¾原料液粘度大
平板膜及导流板
平板膜装置（板框式膜装置）
7.1.2 卷式膜器的特点
¾比板框膜器的装填密度高(单位体积中的膜面积称为装填密度)。
¾单个膜器的压力损失相对中空纤维膜器较小。
¾对预处理的要求较板框式高。
卷式膜组件结构
卷式膜元件
卷式膜元件的生产与质量检验
7.1.3 中空纤维膜器的特点
1、优点
¾无支撑体；
¾膜器能做得非常小，也能很大；
¾装填密度很高（16000-30000 m2/m3)。
2、缺点
¾纤维中的压力损失较大。
¾纤维外的压力损失大（因纤维间距太小，阻力大）。
¾膜面污染去除较难，难以进行机械清洗，多采用化学清洗）。
¾对原料液的预处理要求严格。
¾纤维损坏后，无法更换。
7.1.4 毛细管膜器的特点
¾无支撑体；
¾膜器能做得非常小，也能很大；
¾装填密度高
¾对原料液的预处理要求比中空纤维膜器低。
¾细管中的压力损失较中空纤维小。
¾细管外的压力损失比中空纤维小（因细管间距较大）。
¾膜面污染去除较中空纤维易。
中空纤维膜组件结构
中空纤维膜组件
7.1.5 管状（粗管）膜器的特点
优点
¾原料液流道较大，不易堵塞，对预处理的要求不高。
¾清洗较易（可采用化学方法，物理方法，机械方法）。
缺点
¾装填密度低
瓷
膜元
件
陶瓷膜组件
玻璃钢膜壳（内装膜元件）
玻璃钢膜壳端部结构示意图。
