基于MpCCI的Abaqus和Fluent流固耦合案例
基于MpCCI 的Abaqus 和Fluent 流固耦合案例mafuyin摘要：通过MpCCI 流固耦合接口程序，对某薄壁管道流动中的传热过程进行了Abaqus 和Fluent 相结合的流固耦合仿真分析。
信息介绍了从建模、设置到求解计算和后处理的全过程，对相关研究人员具有参考意义。
1 分析模型用三维建模软件solidworks 建立了一个管径为1m 的弯管，结构尺寸如图1a 所示，管的结构如图1b 所示，流体的模型如图1c 所示。
值得注意的是，由于拓扑特征的原因，这样的管壁模型无法通过对圆环扫略直接生成，而需先通过对大圆的扫略生成实心的模型(类似于流体模型)，然后进行抽壳得到管壁的模型。
用同样的方法对大圆半径减去管壁厚度的圆进行扫略得到流体模型。
a. 尺寸关系b. 管壁结构c. 流体模型图1. 几何模型示意图图2. 流固耦合传热分析模型示意图内壁面(耦合面) 速度入口v=6m/s; T in =600K 外壁面压力出口 P=0Pa ；T out =300K由于管壁结构和流体的热学行为不同，传热系数等都不一样，所以属于典型的流固耦合传热问题，热学模型如图2所示。
即管的一端为流体速度入口，一端为压力出口，给定流体外壁面一个初始温度600K，流体入口速度为6m/s，温度为600K，出口相对大气压力为0Pa，出口温度为300K。
需要求解流体和管壁的温度场分布情况。
2 流体模型将图1c的流体模型以Step格式导入Fluent软件通常使用的前处理器Gambit 中，如图3a所示。
设置求解器为，然后划分体网格，网格尺寸为100mm，类型为六面体单元，一共生成4895个体单元，网格如图3b所示。
a. 导入Gambit软件中的流体模型b. 流场的网格模型图3. 流体模型及网格示意图进行网格划分后，需定义边界条件，在Gambit软件中先分别定义速度入口(VELOCITY_INLET)、压力出口(PRESSURE_OUTLET)和壁面(Wall)三组边界条件，具体参数设置在Fluent软件中进行。
ansys流固耦合案例
ansys流固耦合案例1. Ansys流固耦合案例：热沉设计热沉是一种用于散热的设备，通常用于电子设备中，以降低温度并保护设备不受过热损坏。
在设计热沉时，流体流动和热传导是两个重要的物理过程。
Ansys流固耦合可以帮助工程师模拟和优化热沉的设计。
在这个案例中，我们考虑了一个由铝合金制成的热沉。
热沉的底部与电子设备紧密接触，通过流体流动和热传导来吸收和传递热量。
通过使用Ansys的流固耦合模块，我们可以解决以下问题：1) 流体流动模拟：我们可以使用Ansys Fluent模块模拟流体在热沉内部的流动情况。
通过设定合适的边界条件和材料属性，我们可以计算出流体的速度场和压力场。
2) 热传导模拟：我们可以使用Ansys Mechanical模块模拟热沉内部的热传导过程。
通过设定热源和材料属性，我们可以计算出热沉内部的温度分布。
3) 流固耦合模拟：在流体流动和热传导模拟的基础上，我们可以使用Ansys的流固耦合模块将二者结合起来。
通过设定合适的耦合条件，我们可以模拟出流体对热沉的冷却效果，并计算出热沉的最终温度分布。
通过这个案例，我们可以优化热沉的设计，以达到更好的散热效果。
我们可以调整热沉的几何形状、材料属性和流体流动条件，以最大程度地提高散热效率，并确保电子设备的正常运行。
2. Ansys流固耦合案例：风力发电机叶片设计风力发电机叶片是将风能转化为机械能的关键部件。
在设计风力发电机叶片时，流体力学和结构力学是两个重要的物理过程。
Ansys 流固耦合可以帮助工程师模拟和优化叶片的设计。
在这个案例中，我们考虑了一个三叶式风力发电机叶片。
叶片由复合材料制成，通过受风力作用，将机械能传递给发电机。
通过使用Ansys的流固耦合模块，我们可以解决以下问题：1) 风场模拟：我们可以使用Ansys Fluent模块模拟风力对叶片的作用。
通过设定合适的边界条件和材料属性，我们可以计算出风场的速度场和压力场。
2) 结构分析：我们可以使用Ansys Mechanical模块模拟叶片的结构响应。
(完整word版)双向流固耦合实例Fluent与structure
双向流固耦合实例（Fluent与structure）说明：本例只应用于FLUENT14.0以上版本。
ANSYS 14.0是2011年底新推出的版本，在该版本中，加入了一个新的模块System Coupling，目前只能用于fluent与ansys mechanical的双向流固耦合计算。
官方文档中有介绍说以后会逐渐添加对其它求解器的支持，不过这不重要，重要的是现在FLUENT终于可以不用借助第三方软件进行双向流固耦合计算了，个人认为这是新版本一个不小的改进。
模块及数据传递方式如下图所示。
一、几何准备流固耦合计算的模型准备与单独的流体计算不同，它需要同时创建流体模型与固体模型。
在geometry模块中同时创建流体模型与固体模型。
到后面流体模型或固体模块中再进行模型禁用处理。
模型中的尺寸：v1:32mm，h2:120mm，h5:60mm，h3:3mm，v4:15mm。
由于流体计算中需要进行动网格设置，因此推荐使用四面体网格。
当然如果挡板刚度很大网格变形很小时，可以使用六面体网格，划分六面体网格可以先将几何进行slice切割。
这里对流体区域网格划分六面体网格，固体域同样划分六面体网格。
二、流体部分设置1、网格划分双击B3单元格，进入meshing模块进行网格划分。
禁用固体部分几何。
设定各相关部分的尺寸，由于固体区域几何较为整齐，因此在切割后只需设定一个全局尺寸即可划分全六面体网格。
这里设定全局尺寸为1mm。
划分网格后如下图所示。
2、进行边界命名，以方便在fluent中进行边界条件设置设置左侧面为速度进口velocity inlet，右侧面为自由出流outflow，上侧面为壁面边界wall_top，正对的两侧面为壁面边界wall_side1与wall_side2（这两个边界在动网格设定中为变形域），设定与固体交界面为壁面边界（该边界在动网格中设定为system coupling类型）。
操作方式：选择对应的表面，点击右键，选择菜单create named selection，然后输入相应的边界名称。
【流体】Fluent双向流固耦合实例-竖板震荡仿真
【流体】Fluent双向流固耦合实例-竖板震荡仿真此案例是ANSYS自带帮助文档里，关于双向流固耦合仿真的例子，作为耦合仿真入门的案例，是挺不错的。
本文仿真软件：Transient Structural + Fluent案例描述：高1m，厚度0.06m的弹性板固定在地面上，在开始的0.5s时间内，对板一面施加100Pa的力，板子受力后弯曲。
然后撤销力，板子会回弹不断震荡。
四周是无风状态。
现在仿真此板子的受力运动过程引起附近空气的震荡，以及空气阻力对版子运动状态的影响。
一、Workbench平台搭建启动workbench软件，在软件左侧的Toolbox中调出三个模块到软件右侧的Project Schematic窗口中：Transient Structural ，Fluid Flow (Fluent)以及System Coupling。
它们之间的数据连接如下图所示。
二、固体力学仿真2.1 在workbench界面，双击A2 Engineering Data。
在打开的软件界面中，在A4单元格输入新材料名字“plane”，然后将左侧Toolbox的Density和Isotropic Elasticity两个属性用鼠标左键拖进A4单元格“plane”中，在软件正下方出现这两个参数设置。
将新建的plane材料设置为默认的固体材料。
右键A4单元格“plane”>“Default Solid Material For Model”。
然后关闭Engineering Data软件界面，返回workbench界面。
2.2 导入几何。
鼠标右键A3 Geometry >Import Geometry > Browse，打开“oscillating_plate.agdb”几何文件所在位置并导入。
几何文件在文末有下载链接。
然后双击打开A3 Geometry，进入Geometry软件界面。
生成几何并Suppress流体域“Fluid”。

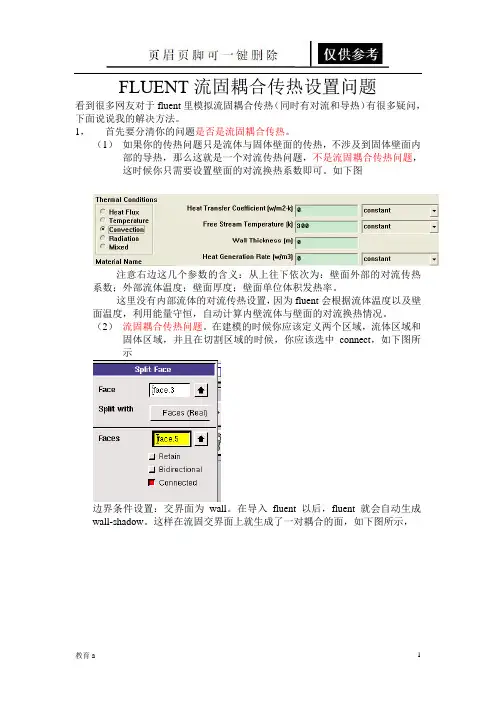

fluent流固耦合传热设置问题(教学应用)
FLUENT流固耦合传热设置问题
看到很多网友对于fluent里模拟流固耦合传热（同时有对流和导热）有很多疑问，下面说说我的解决方法。
1，首先要分清你的问题是否是流固耦合传热。
（1）如果你的传热问题只是流体与固体壁面的传热，不涉及到固体壁面内部的导热，那么这就是一个对流传热问题，不是流固耦合传热问题，
这时候你只需要设置壁面的对流换热系数即可。
如下图
注意右边这几个参数的含义：从上往下依次为：壁面外部的对流传热系数；外部流体温度；壁面厚度；壁面单位体积发热率。
这里没有内部流体的对流传热设置，因为fluent会根据流体温度以及壁面温度，利用能量守恒，自动计算内壁流体与壁面的对流换热情况。
（2）流固耦合传热问题。
在建模的时候你应该定义两个区域，流体区域和固体区域，并且在切割区域的时候，你应该选中connect，如下图所
示
边界条件设置：交界面为wall。
在导入fluent以后，fluent就会自动生成wall-shadow。
这样在流固交界面上就生成了一对耦合的面，如下图所示，。
2，耦合传热设置问题
（1）首先就是求解器的设置问题，应该选择耦合求解器，虽然计算速度会慢一些，但是这更符合实际情况，更容易收敛，误差更小。
如果是非
稳态过程还应选择unsteady。
如下图所示
（2）交界面设置问题，这个是关键。
不用过多的设置只需要选择coupled。
这样fluent就会自动计算耦合面的传热问题。
如下图所示
（3）当然还要选择能量方程。
其他诸如湍流模型、材料设置、进出口条件等等，需要你根据实际情况设定，这里不再雷述。
最新ANSYS-Workbench-Fluent流固耦合传热及热结构分析ppt课件
一、研究概况
• 不同的物种也可以形成嵌合体。 • 例如把两个来自异种动物的胚胎嵌合成一个胚胎，就可
以培育出异种嵌合体动物，像绵羊-山羊嵌合体、马-斑 马嵌合体等都已培育成功。 • 许多心脏病患者移植了猪或牛的瓣膜，也是异种嵌合体。 • 重组DNA技术、转基因技术事实上也都是在制造分子层 次上的嵌合体。
四、嵌合体研究存在的问题
因此，嵌合组织并没有因为成为嵌合体的一部分而 改变免疫特性，而是在发育过程中，各自细胞的 免疫抗原性表达可能被“掩盖”，因而嵌合体中 不同基因型组织之间或细胞之间并不发生排斥现 象。而一旦离开嵌合体，其特异抗原性又表现出 来。这为将来利用嵌合体生产人用器官造成了很 大障碍
四、嵌合体研究存在的问题
三、应用前景
(2)研究性分化机理
利用嵌合体可以研究性别分化以及参与性分化的细胞 及其规律。
(3)孤雌生殖
• 利用嵌合体技术，己获得了孤雌生殖小鼠。 • 铃木达行等（1998）通过聚合从日本红牛获取的卵
母细胞的孤雌生殖二倍体胚胎和用荷斯坦母牛卵母 细胞进行IVF的胚胎，获得2死1活3头嵌合体犊牛。
三、应用前景
• 嵌合在生物学上是指同一个体中，基因型相 异的细胞或组织混合存在的状态。
一、研究概况
• 嵌合体动物：现代的胚胎工程技术中，也有一种叫 胚胎嵌合的技术。它是将２个胚胎细胞（同种或异 种动物胚胎）合并，共同发育成１个胚胎，即“嵌 合胚胎”，然后将这个胚胎移植给受体，让其妊娠 产仔。如果产下来的幼仔具有以上２种动物胚胎的 细胞，则称其为“嵌合体动物”。
裸胚聚合：
移入胚胎联结液小滴（植物凝集素A，PHA，起粘合 作用）中，培养10-20min，将融合胚轻轻移入 20% PBS中洗涤两次，继续培养5h-10h后，移植 入同期发情的受体输卵管或子宫角中。
FLUENT14双向流固耦合案例.(DOC)
说明：本例只应用于FLUENT14.0以上版本。
ANSYS 14.0是2011年底新推出的版本，在该版本中，加入了一个新的模块System Coupling，目前只能用于fluent与ansys mechanical的双向流固耦合计算。
官方文档中有介绍说以后会逐渐添加对其它求解器的支持，不过这不重要，重要的是现在FLUENT终于可以不用借助第三方软件进行双向流固耦合计算了，个人认为这是新版本一个不小的改进。
模块及数据传递方式如下图所示。
一、几何准备流固耦合计算的模型准备与单独的流体计算不同，它需要同时创建流体模型与固体模型。
在geometry模块中同时创建流体模型与固体模型。
到后面流体模型或固体模块中再进行模型禁用处理。
模型中的尺寸：v1:32mm，h2:120mm，h5:60mm，h3:3mm，v4:15mm。
由于流体计算中需要进行动网格设置，因此推荐使用四面体网格。
当然如果挡板刚度很大网格变形很小时，可以使用六面体网格，划分六面体网格可以先将几何进行slice切割。
这里对流体区域网格划分六面体网格，固体域同样划分六面体网格。
二、流体部分设置1、网格划分双击B3单元格，进入meshing模块进行网格划分。
禁用固体部分几何。
设定各相关部分的尺寸，由于固体区域几何较为整齐，因此在切割后只需设定一个全局尺寸即可划分全六面体网格。
这里设定全局尺寸为1mm。
划分网格后如下图所示。
2、进行边界命名，以方便在fluent中进行边界条件设置设置左侧面为速度进口velocity inlet，右侧面为自由出流outflow，上侧面为壁面边界wall_top，正对的两侧面为壁面边界wall_side1与wall_side2（这两个边界在动网格设定中为变形域），设定与固体交界面为壁面边界（该边界在动网格中设定为system coupling类型）。
操作方式：选择对应的表面，点击右键，选择菜单create named selection，然后输入相应的边界名称。
【Fluent案例】11：流固耦合[2]
![【Fluent案例】11：流固耦合[2]](https://img.taocdn.com/s3/m/ccf85bcd85254b35eefdc8d376eeaeaad0f31643.png)
【Fluent案例】11：流固耦合[2]上文获取到U型管最大Y方向振动振型所对应的频率为50.4Hz。
本文接上文继续。
1瞬态结构计算设置•Workbench界面中，双击B5单元格进入Transient Structural•右键选择模型树节点Transient，选择弹出菜单Insert → Fixed Support•选择管道进出口两侧最外圈的两个圆边，施加固定约束•右键选择模型树节点Transient，选择弹出菜单Insert →Displacement，属性窗口中，Geometry设置为图中所示选择面•选择Y Component设置框右侧的箭头按钮，选择Function，设置Y Component为0.000025*sin(50.4*360*time)•选择模型树节点Analysis Settings，属性窗口中设置Auto Time Stepping为Off，设置Step End Time为0.1s，设置Time Step为5e-4 s•右键点击模型树节点Transient，选择弹出菜单Insert →Fluid Solid Interface•属性窗口中设置Scoping Method为Named Selection，设置Named Selection为fsi_solid•右键选中模型树节点Solution，选择弹出菜单Insert → Deformation → Directional•属性窗口中，设置Scoping Method为Named Selection，设置Named Selection为Node1，设置Orientation为Y Axis•相同的步骤，插入Node2关闭Transient Structural，返回Workbench。
2稳态Fluent设置先进行稳态Fluent设置，将稳态计算结果作为初始值。
•双击C4单元格，以Double Precision方式启动Fluent•右键选中模型树节点Viscous，选择弹出菜单Model → SST k-omega启用SST k-w湍流模型•右键选择模型树节点Materials > Fluid，选择弹出菜单New…，在材料数据库中添加介质water-liquid，修改其密度Density为1000 kg/m3•右键选择模型树节点Cell Zone Conditions，选择弹出菜单Edit…，弹出计算域设置对话框•在弹出的对话框中设置Material Name为water-liquid•右键选择模型树节点Boundary > inlet，选择右键菜单Edit…，弹出边界条件设置对话框•在对话框中设置velocity Magnitude为20 m/s，设置Specification Method为Intensity and Hydraulic Diameter，设置Turbulent Intensity为1%，设置Hydraulic Diameter为0.02 m•设置outlet边界，如下图所示•双击模型树节点Solution > Method，右侧面板中设置Pressure-Velocity Coupling Scheme为Coupled，激活选项Pseudo Transient及High Order Term Relaxation•右键选择模型树节点Solution > Initialization，选择弹出菜单Initialize进行初始化•鼠标双击模型树节点Solution > Run Calculation，右侧面板中设置Number of Iterations为200，点击按钮Calculate进行计算•关闭Fluent返回Workbench3数据连接•Workbench中，复制Fluent组件，如下图所示•采用如下图所示的数据连接•添加System Coupling模块，并连接B5与D4单元格，如下图所示4瞬态Fluent设置•双击D5单元格进入Fluent•双击模型树节点General，右侧面板中设置Time为Transient•双击模型树节点Dynamic Mesh，右侧面板中激活选项Dynamic Mesh，点击下方按钮Settings…，在弹出的对话框中设置Method为Diffusion，设置Diffusion Parameter为1，点击OK按钮关闭对话框•点击Dynamic Mesh Zones下方的Create/Edit…按钮，在弹出的对话框中选择Zone Name为fsi_fluid，设置其Type为System Coupling，点击Create按钮创建动网格区域•双击模型树节点Run Calculation，右侧面板中设置Number of Time Steps为1，设置Max Iterations/Time Step为5注：这里其实可以随便设，反正Fluent 计算所采用的时间步和时间步长受systemcoupling控制•关闭Fluent，返回至Workbench•右键点击B5单元格，选择菜单Update更新组件5System Coupling设置•双击E2单元格进入System Coupling设置窗口•选中Analysis Settings，下方窗口中设置End Time为0.1 s，设置Step Size为0.0005 s，如下图所示•按住键盘ctrl键同时选择Fluid Solid Interface及fsi_fluid，选择右键菜单项Create Data Transfer•关闭System Coupling设置界面，返回至Workbench界面•右键选择E3单元格，选择菜单项Update进行求解求解时间较长，可能需要等待一两个小时。
fluent 热流固耦合
fluent 热流固耦合随着科技的不断发展和创新，计算机仿真技术在各个行业也有着越来越广泛的应用。
其中，热流固耦合是一种非常重要的仿真技术，在很多领域都具有广泛的应用。
其中，Fluent热流固耦合技术更是一个非常值得关注的研究领域，下面将从基本原理、建立模型、计算求解等多个方面对它进行详细的讲解。
一、基本原理Fluent热流固耦合技术是建立在CFD（计算流体力学）和FEM（有限元方法）的基础之上的，主要是应用在热问题中。
其基本思想是将热传导、热对流和热辐射等引起的热流场与温度场进行非线性计算，得到各个部位的温度分布和热流分布，同时保证热流的守恒性。
在此基础上，通过非线性有限元分析，确定每个部位的温度分布和热流分布，这样就可以基本实现热流固耦合的模拟计算。
二、建立模型建立模型是Fluent热流固耦合技术的重点之一，模型的建立质量直接影响到计算结果的准确性。
在Fluent中，按照边界条件和物理参数的不同，可以将模型分为三个主要部分：流场模型、温度场模型和结构场模型。
首先，流场模型主要用来描述流体运动的特性，包括流场的流速、压强、浓度等。
其次，温度场模型主要描述被模拟对象的温度变化情况，包括其外部环境的温度、热源的热量分布等。
最后，结构场模型主要用于处理固体结构的升温和变形等问题。
建立完整有效的模型后，就可以通过Fluent热流固耦合技术进行计算求解。
三、计算求解在进行计算求解时，首先需要将所建立的模型导入Fluent中，并设置与之相对应的边界条件和物理参数等。
其次，根据所需求解的问题，选择合适的求解方式，如数值分析法、有限元法等，然后进行计算。
在计算过程中，需要根据实际情况和需要设定合适的收敛精度、求解步长等，以确保计算结果的准确性。
最后得到的计算结果，可以通过可视化方法展示出来，如温度分布图、流速分布图等，从而得到所需的仿真数据。
总之，Fluent热流固耦合技术具有广泛的应用前景，包括汽车工程、航空航天、电子电器、能源领域等。
fluent流--固耦合传热
一两端带法兰弯管置于大空间内，管外壁与空气发生自然对流换热；内通烟气并与管内壁发生强制对流换热。
结构和尺寸及其它条件如图。
计算任务为用计算流体力学/计算传热学软件Fluent求解包括管内流体和管壁固体在内的温度分布，其中管壁分别采用薄壁和实体壁两种方法处理。
所需的边界条件采用对流换热实验关联式计算。
要求在发动机数值仿真实验室的计算机上完成建立几何模型、生成计算网格、建立计算模型、提交求解、和结果后处理等步骤，并分别撰写计算任务的报告，计算报告用计算机打印。
计算报告包括以下与计算任务相关的项目和内容：(1) ............................... 传热过程简要描述包括传热方式、流动类型等；(2)计算方案分析包括所求解的控制方程及其简化、边界条件及其确定方法和主要计算过程；(3)计算网格简报包括网格划分方案、单元拓扑、单元和节点数量、网格质量等；(4)计算模型描述包括流体物性、边界条件、湍流模型、辐射模型及近壁处理等；(5)求解过程简报包括求解方法、离散格式、迭代过程监控、收敛准则等；(6) ................................................ 计算结果及分析给出下列图表和数据：纵剖面和中间弯管45°方向横剖面上的温度、温度梯度、速度分布图，以及法兰和中间弯管处的局部放大图。
管内壁面上的温度、热流密度和表面传热系数分布，包括三维分布和沿管长度方向上的分布。
..................................................................................................... 总热流量。
由2种数值计算方法求得管内外烟气和空气之间换热的平均传热系数和烟气出口温度，并与工程算法得到的数值对比。
1、传热过程简述计算任务为用计算流体力学/计算传热学软件Fluent 求解通有烟气的法兰弯管包括管内流体和管壁固体在内的温度分布，其中管壁分别采用薄壁和实体壁两种方法处理。
基于MpCCI的Abaqus和Fluent流固耦合案例1
CAE联盟论坛精品讲座系列基于MpCCI的Abaqus和Fluent流固耦合案例主讲人：mafuyin CAE联盟论坛总监摘要：通过MpCCI流固耦合接口程序，对某薄壁管道流动中的传热过程进行了Abaqus和Fluent相结合的流固耦合仿真分析。
信息介绍了从建模、设置到求解计算和后处理的全过程，对相关研究人员具有参考意义。
1 分析模型用三维建模软件solidworks建立了一个管径为1m的弯管，结构尺寸如图1a所示，管的结构如图1b所示，流体的模型如图1c所示。
值得注意的是，由于拓扑特征的原因，这样的管壁模型无法通过对圆环扫略直接生成，而需先通过对大圆的扫略生成实心的模型(类似于流体模型)，然后进行抽壳得到管壁的模型。
用同样的方法对大圆半径减去管壁厚度的圆进行扫略得到流体模型。
a. 尺寸关系b. 管壁结构c. 流体模型图1. 几何模型示意图图2. 流固耦合传热分析模型示意图内壁面(耦合面)速度入口v=6m/s; T in=600K外壁面压力出口P=0Pa；T out=300K由于管壁结构和流体的热学行为不同，传热系数等都不一样，所以属于典型的流固耦合传热问题，热学模型如图2所示。
即管的一端为流体速度入口，一端为压力出口，给定流体外壁面一个初始温度600K，流体入口速度为6m/s，温度为600K，出口相对大气压力为0Pa，出口温度为300K。
需要求解流体和管壁的温度场分布情况。
2 流体模型将图1c的流体模型以Step格式导入Fluent软件通常使用的前处理器Gambit中，如图3a所示。
设置求解器为，然后划分体网格，网格尺寸为100mm，类型为六面体单元，一共生成4895个体单元，网格如图3b所示。
a. 导入Gambit软件中的流体模型b. 流场的网格模型图3. 流体模型及网格示意图进行网格划分后，需定义边界条件，在Gambit软件中先分别定义速度入口(VELOCITY_INLET)、压力出口(PRESSURE_OUTLET)和壁面(Wall)三组边界条件，具体参数设置在Fluent软件中进行。
最新ANSYS-Workbench-Fluent流固耦合传热及热结构分析ppt课件
素致使试验中出现频率较高的死胎、发育停滞或流 产现象。
裸胚聚合：
移入胚胎联结液小滴（植物凝集素A，PHA，起粘合 作用）中，培养10-20min，将融合胚轻轻移入 20% PBS中洗涤两次，继续培养5h-10h后，移植 入同期发情的受体输卵管或子宫角中。
卵裂球聚合：
取相同数量的两个不同种属的卵裂球装入空的透明带 内，加入PHA使其聚合，用琼脂包埋后体外直接培养 或移入兔输卵管中使其发育至囊胚，最后再移入受体 子宫角内。
设置材料、流相固相、激活
能量方程、湍流模型、边界 条件等。进口流速1m/s, 600K, 出口0pa,wallout定义对 流换热系数5，环境温度 300K。
温度 云图
4 关闭Fluent窗口，返回project schematic界面，右击B Fluent project/Solution →Transfer data to new → static structural, 出现新 的C project, 然后鼠标左击A的Geometry并按住不放，拖放到C的 Geometry上松鼠标，这样出现连接线，A的Geometry可以传递到C中。
3 关闭Meshing 窗口返回到project schematic界面，右击Mesh→Transfer Data To New → Fluent, 将建立Fluent的分析项目。
此时Mesh后面变为闪电符号，需右击它再点菜单中update
右击点update,闪 电符号变为勾号
双击Setup，打开Fluent窗口，
二、嵌合体的制作
卵裂球与胚胎聚合：
将解离好的卵裂球慢慢释放于另一个裸胚的正上方， 使二者直接接触，借助于PHA的作用使之聚合。
fluent耦合传热案例
fluent耦合传热案例1. 热交换器中的传热过程：热交换器是一种用于传递热量的装置，通过流体在其内部循环流动，实现热量的传递。
在这个过程中，流体在热交换器内部形成了一种流动状态，称为流动区域。
通过使用FLUENT软件模拟流体在热交换器中的流动过程，可以精确地计算热量的传递效率。
2. 汽车发动机冷却系统的优化：汽车发动机冷却系统是保证发动机正常运行的重要组成部分。
通过使用FLUENT软件模拟汽车发动机冷却系统中的流体流动和传热过程，可以优化冷却系统的设计，提高发动机的热效率和性能。
3. 太阳能热水器的热传递分析：太阳能热水器是利用太阳能将太阳辐射能转化为热能，从而加热水的装置。
通过使用FLUENT软件模拟太阳能热水器中的流体流动和传热过程，可以分析太阳能热水器的热传递效率，并优化太阳能热水器的设计。
4. 空调系统的传热分析：空调系统是将室内空气通过冷凝器和蒸发器与外部空气进行热交换，从而实现室内温度调节的装置。
通过使用FLUENT软件模拟空调系统中的流体流动和传热过程，可以分析空调系统的传热性能，并优化空调系统的设计。
5. 建筑物的热传递分析：建筑物的热传递是指建筑物内外热量的传递过程。
通过使用FLUENT软件模拟建筑物内外空气的流动和传热过程，可以分析建筑物的热传递性能，并优化建筑物的隔热设计，提高能源利用效率。
6. 风扇散热器的传热分析：风扇散热器是一种通过风扇将热量带走的散热装置。
通过使用FLUENT软件模拟风扇散热器中的空气流动和传热过程，可以分析风扇散热器的散热效果，优化散热器的设计，提高散热效率。
7. 微流控芯片中的传热分析：微流控芯片是一种微型化的流体传输装置，具有高效的传热性能。
通过使用FLUENT软件模拟微流控芯片中的流体流动和传热过程，可以分析微流控芯片的传热效率，优化芯片的设计，提高传热性能。
8. 电子器件的热传递分析：电子器件在工作过程中会产生大量的热量，如果不能及时散热，会导致电子器件的性能下降甚至损坏。
ANSYS Workbench-Fluent流固耦合传热及热结构分析
ANSYS Workbench+Fluent 流固 耦合温度插值方法
5 双击C的model,打开分析窗口，创建网格，关键：在Static structural下面有 imported Load(solution), 右击insert → Body Temperature, 会出现进度条， 稍等则在左下角出现下列图片，Geometry选中固体，CFD Domain选Solid，此 时Imported Body Temperature前出现闪电符号，右击选Import Load， Fluent计算的温度载荷就插值到新划分的有限元网格上。
donghaiming81@
以前本人发了一个贴子，关于Fluent计算的温度如何传递到结构网格上，该 方法已经过时，由于ANSYS Workbench功能的日益强大，建议使用更好、 更简便的方法。案例如下: 1 打开Workbench，tool box/component systems里选mesh,空白区出现如 下图，然后双击Geometry，导入几何模型，这是一个外部固体包裹内部管流的 简单模型，仅用于演示步骤。任选一个Part， 在Details of Body里有个选项 Fluid/Solid，需要分别定义好流体和固体
2 关掉Geometry，双击Mesh打开新窗口，按如下设置。
自动创建流固耦合面，将在Fluent里自动设置为 interface
划分固体网格和流体 网格，因为是有限体 积法，所以单元边不 带中间节点
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Symmetry Planes
Air Outlet
Electronic Chip (one half is modeled) k = 1.0 W/m∙K Q = 2 Watts
Circuit board (externally cooled) k = 0.1 W/m∙K h = 1.5 W/m2∙K T∞ = 298 K
在Scale Grid菜单中，选择Grid was created in inch, 点击 change length units, 然后再点击 Scale, 得到正确 大小的计算区域。
3 . 选择求解器，物理模型 ① Define—Model--Solver
② Define—Model--Energy
7.用体相分割，得到流体区域Volume 2
Volume 2 split with volume 3
Volume 2
Volume 3
划分网格
1.将chip边划分为15*7*4
7 4
15
2.划分其他边的网格
8 16 16
44
100 100
8
16
16 4
划分数：
Board沿Y向边： 4 Board沿Z向边： 8 Fluid 沿Y向边： 16 沿X方向长边： 100
⒊
在Solid面板中,勾选Source Terms，然后选择Source Terms菜单，点击Edit，进入Energy面板，将数值设为1， 菜单将扩展开来，从下拉选项中选择constant, 然后将前面数值设定为904000，然后确认OK。
④ 指定速度入口条件
在Boundary Conditions面板中,Zone下面选择inlet, 确认Type下为velocity-inlet,点击Set进入到Velocityinlet面板中，在velocity specification method右边选 择Magnitude and Direction, 菜单展宽。 在Velocity Magnitude后面输入1, 在x-Componen of Flow Direction后面输入1，其他方向保持为0。表 示air流体沿x方向以1m/s的大小流动。 选择Thermal 菜单将Temperature设定为298K。
（ABCH,CDGH,DEFG,AHGF)
----wall
面ABEF
: chip-symm --symmetry
8。指定fluid区域上的边界条件类型
fluid-symm
A B
D C
Sym-2
Fluid区域的顶面 ABCD
wall
9。指定区域类型
1 2
3
指定流体区域
指定固体区域
绿色
: fluid
3.划分体的网格 选择所有体
指定边界条件
1。隐去网格，便于操作
2。指定速度入口
Inlet Velocity_inlet
3。指定压力出口
Outlet Pressure_outlet
4。指定board-side为wall 类型
Board-side wall
5。指定board上的对称面
Board symm Sym-1
② 指定固体区域材料类型
在Boundary Conditions面板中,Zone下面选择board,然后在Type一侧选择solid，点击Set按扭, 在弹出的Solid面板中选择Material Name 为board（实际默认正确）。同样指定chip材料类型
③ 指定chip的热生成 ⒌
⒈
⒋
⒉
1 . FLUENT读入网格
①
②
File----Read----Case
选择刚从Gambit中输出的网格文件(.msh文件)
③ Grid----Check
检查网格质量，确定最小体积大于0
启动3D-FLUENT
此数值大于0
2 . 确认计算域大小
① Grid----Scale
②
在Gambit中是以m为单位建模
5 . 定义边界条件
Define—Boundary Conditions
①
指定流体区域材料类型
在Boundary Conditions面板中,Zone下面选择fluid,然后在Type一侧选择fluid，点击Set按扭, 在弹出的Fluid面板中选择Material Name 为air（实际默认正确）。
红色（chip） : solid
紫色（board）: solid
10。输出网格
1 2
在File Name中自定义名称 然后 Accept
网格成功输出
FLUENT计算及后处理
读入mesh文件 选择物理模型 定义材料属性 指定边界条件 初始化 设置求解器控制 设置收敛监视器 计算 后处理
利用FLUENT软件模拟流固耦合散热 实例
摘要
Gambit创建模型 FLUENT计算及后处理
Gambit创建模型
• 创建几何模型 • 划分网格 • 指定边界条件
问题描述
Chip Board Fluid
Top wall (externally cooled) h = 1.5 W/m2∙K T∞ = 298 K
打开能量方程，设计到温度计算。
③ Define—Model--Vis材料属性
① Define—Materials
流体材料中包含air，不另需定义
② 定义固体材料：chip,board
在Materials面板中Material Type 下拉菜单中选择 solid，在Name中输入board, 删除Chemical Formula中的内容， 将Thermal Conductivity 设置为0.1；点击Change/Create按扭，在弹出的菜单中选择 No.同样创建材料 chip
创建计算区域
1.
①
② ③
④ ⑤
⑥
创建board区域 2. 创建一个plane来分割volume 1
移动plane到适当位置，对volume 1进行split 3. 将创建的plane沿Y向上平移0.1 4. 用平移后的plane对volume 1进行split
5.
创建chip体
6.移动chip体到具体位置
边界类型条件都为 symmetry
6。指定board上的上下面边界条件类型 wall Board top Board bottom
7。指定chip上的边界条件类型
F G
A HE D
B C
Chip边界类型：
与board接触的面BCDE : chip-bottom ---wall
与流体接触的4个面 : chip-side
