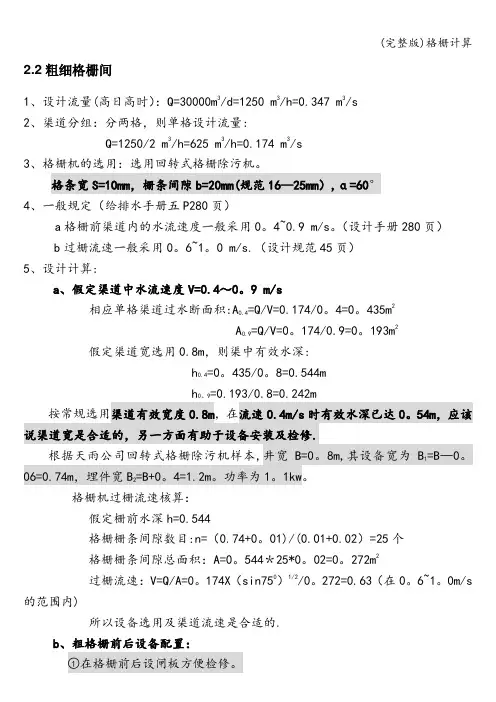

(完整版)格栅计算
2.2粗细格栅间1、设计流量(高日高时):Q=30000m3/d=1250 m3/h=0.347 m3/s2、渠道分组:分两格,则单格设计流量:Q=1250/2 m3/h=625 m3/h=0.174 m3/s3、格栅机的选用:选用回转式格栅除污机。
格条宽S=10mm,栅条间隙b=20mm(规范16—25mm),α=60°4、一般规定(给排水手册五P280页)a格栅前渠道内的水流速度一般采用0。
4~0.9 m/s。
(设计手册280页)b过栅流速一般采用0。
6~1。
0 m/s.(设计规范45页)5、设计计算:a、假定渠道中水流速度V=0.4~0。
9 m/s相应单格渠道过水断面积:A0.4=Q/V=0.174/0。
4=0。
435m2A0.9=Q/V=0。
174/0.9=0。
193m2假定渠道宽选用0.8m,则渠中有效水深:h0.4=0。
435/0。
8=0.544mh0。
9=0.193/0.8=0.242m按常规选用渠道有效宽度0.8m,在流速0.4m/s时有效水深已达0。
54m,应该说渠道宽是合适的,另一方面有助于设备安装及检修.根据天雨公司回转式格栅除污机样本,井宽B=0。
8m,其设备宽为B1=B—0。
06=0.74m,埋件宽B2=B+0。
4=1.2m。
功率为1。
1kw。
格栅机过栅流速核算:假定栅前水深h=0.544格栅栅条间隙数目:n=(0.74+0。
01)/(0.01+0.02)=25个格栅栅条间隙总面积:A=0。
544*25*0。
02=0。
272m2过栅流速:V=Q/A=0。
174X(sin750)1/2/0。
272=0.63(在0。
6~1。
0m/s 的范围内)所以设备选用及渠道流速是合适的.b、粗格栅前后设备配置:○1在格栅前后设闸板方便检修。
错误!设置配套的起重装置,方便设备检修。
错误!格栅机后设设栅渣压榨输送机.6、根据给排水手册五P282页,计算如下:设栅前水深h=0。
544m ,过栅流速v=0.6m/s ,格条宽S=10mm ,栅条间隙b=20mm,格栅倾角α=75°栅条的间隙数: n= bhv a Q sin ⋅=6.0*544.0*02.075sin 174.0⨯≈27个栅槽宽度:B=S (n-1)+bn=0.01x (27-1)+0.02x27=0.80m通过格栅的水头损失:设栅条断面为锐边矩形断面h 1= K g v b S αβsin 2)(23/4=375sin 6.196.0)02.001.0(42.223/4x x x =2。

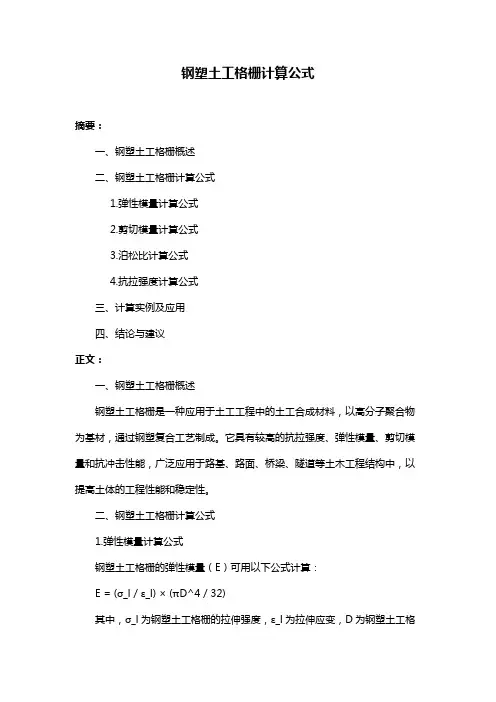

钢塑土工格栅计算公式
钢塑土工格栅计算公式摘要:一、钢塑土工格栅概述二、钢塑土工格栅计算公式1.弹性模量计算公式2.剪切模量计算公式3.泊松比计算公式4.抗拉强度计算公式三、计算实例及应用四、结论与建议正文:一、钢塑土工格栅概述钢塑土工格栅是一种应用于土工工程中的土工合成材料,以高分子聚合物为基材,通过钢塑复合工艺制成。
它具有较高的抗拉强度、弹性模量、剪切模量和抗冲击性能,广泛应用于路基、路面、桥梁、隧道等土木工程结构中,以提高土体的工程性能和稳定性。
二、钢塑土工格栅计算公式1.弹性模量计算公式钢塑土工格栅的弹性模量(E)可用以下公式计算:E = (σ_l / ε_l) × (πD^4 / 32)其中,σ_l为钢塑土工格栅的拉伸强度,ε_l为拉伸应变,D为钢塑土工格栅的直径。
2.剪切模量计算公式钢塑土工格栅的剪切模量(G)可用以下公式计算:G = (σ_t / ε_t) × (πD^4 / 32)其中,σ_t为钢塑土工格栅的剪切强度,ε_t为剪切应变,D为钢塑土工格栅的直径。
3.泊松比计算公式钢塑土工格栅的泊松比(μ)可用以下公式计算:μ= (ε_l - ε_t) / (2 × ε_l)其中,ε_l为钢塑土工格栅的拉伸应变,ε_t为剪切应变。
4.抗拉强度计算公式钢塑土工格栅的抗拉强度(σ_l)可用以下公式计算:σ_l = F / (πD × d)其中,F为钢塑土工格栅承受的拉力,D为钢塑土工格栅的直径,d为钢塑土工格栅的厚度。
三、计算实例及应用以下为一个计算实例:假设某钢塑土工格栅的直径D为100mm,厚度d为5mm,拉伸强度σ_l 为500MPa,剪切强度σ_t为300MPa,拉伸应变ε_l为1%,剪切应变ε_t为0.5%。
根据上述公式,计算得到:弹性模量E = (500 / 0.01) × (π × 100^4 / 32) ≈ 5.24 × 10^6 MPa剪切模量G = (300 / 0.01) × (π × 100^4 / 32) ≈ 2.62 × 10^6 MPa 泊松比μ= (0.01 - 0.005) / (2 × 0.01) ≈ 0.25在实际工程应用中,钢塑土工格栅的计算结果可用于设计参数的选择、施工方案的制定以及工程质量的评估。
格栅计算
3.细格栅设计计算(1)栅条间隙数(n ): bhvQ n αsin max = 式中Q max ------最大设计流量,0.327m 3/s ;28252.8 m 3/dα------格栅倾角,(o ),取α=60;b ------栅条隙间,m ,取b=0.03 m ;n-------栅条间隙数,个;h-------栅前水深,m ,取h=0.4m ;v-------过栅流速,m/s,取v=0.9 m/s ;隔栅设两组,按两组同时工作设计,一格停用,一格工作校核30个(2)栅条宽度(B):设栅条宽度 S=0.01m栅槽宽度一般比格栅宽0.2~0.3 m,取0.2 m ;则栅槽宽度 B= S(n-1)+bn+0.2=0.01×(28-1)+0.02×28+0.2=1.32 (m)(3)进水渠道渐宽部分的长度L 1,设进水渠道B 1=0.85m ,其渐宽部分展开角度α1=20°,进水渠道内的流速为0.77 m/s.m B B ≈⨯-=⨯-=α (4)格栅与出水总渠道连接处的渐窄部分长度L 2 .)(37.0274.02L 12m L === (5)通过格栅的水头损失 h 1,mh 1=h 0⨯k0h 342)(,2sin b S g v βεαε== 式中 h 1 -------设计水头损失,m ;h 0 -------计算水头损失,m ;g -------重力加速度,m/s 2k ------系数,格栅受污物堵塞时水头损失增大倍数,一般采用 3; ξ ------阻力系数,与栅条断面形状有关;设栅条断面为锐边矩形 断面,β=2.42. g k v b S k h h 2sin )(23401αβ== 6.19360sin 9.0)02.001.0(42.20234⨯⨯= =0.1 (m)(符合0.08~0.15m 范围).(6)栅槽总长度L ,m αtan 0.15.0121H L L L ++++= 式中,H 1为栅前渠道深, 21h h H += m. 360tan 3.04.00.15.037.074.00≈+++++=L m (7)栅前槽总高度H 1,mH 1=h+h 2=0.425+0.3=0.725m(8)栅后槽总高度H ,m设栅前渠道超高h 2=0.3mH=h+h 1+h 2=0.425+0.1+0.3=0.825(m)(9)每日栅渣量W ,m 3/d 1000864002max ⨯⨯=Z K W Q W 式中,W 1为栅渣量,m 3/103m 3污水,格栅间隙16~25mm 时,W 1=0.10~0.05m 3/103m 3污水;格栅间隙30~50mm 时,W 1=0.03~0.1m 3/103m 3污水;本工程格栅间隙为20mm ,取W 1=0.08污水332.0/m 6.110004.18640008.0327.0m d W >=⨯⨯⨯=采用机械清渣.。

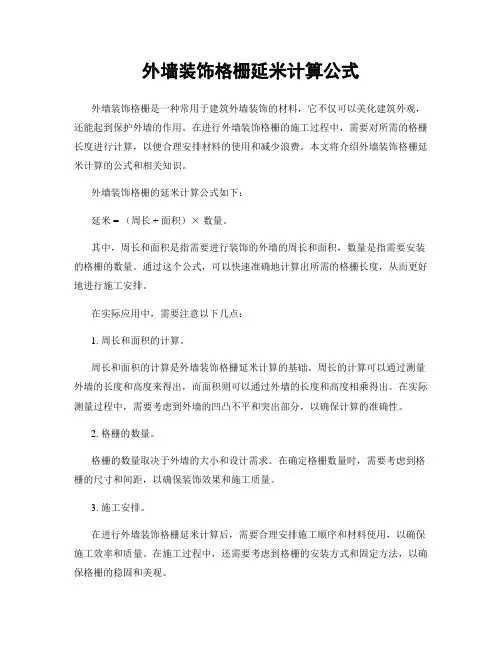

外墙装饰格栅延米计算公式
