发动机转速和曲轴位置传感器要点
汽车发动机控制系统诊断与维修 任务十三 曲轴位置传感器和凸轮轴位置传感器的检测
1．检查信号发生器（Ne感应线圈） （1）检查分电器连接器2号端子和4号端子之间阻值，并记录测量阻 值： 。 （2）使用厚薄规测量信号转子和Ne感应线圈凸齿之间气隙，并记录测量结 果： 。
2．检查转速传感器线路
端子 分电器连接器2（NE+）——ECM(NE+) 分电器连接器4（NE-）——ECM(NE-) 分电器连接器2（NE+）或ECM(NE+)—— 车身搭铁 分电器连接器4（NE-）或ECM(NE-)—— 车身搭铁
凸轮轴位置传感器安装位置和信号盘
当凸轮轴转动一周（360°）时，进、排气凸轮轴位置传感器便向ECU输出3个脉冲信号来确 定凸轮轴的角度，并与曲轴位置传感器的Ne信号合并，判定1号汽缸的压缩上止点位置。
进、排气凸轮轴位置传感器信号波形
引导问题5：丰田5A-FE发动机转速传感器的结构是怎样的？
丰田5A-FE发动机采用的磁感应式转速传感器（称为Ne信号）由分电器改进而成，主要 由Ne信号正时转子、Ne感应线圈和磁铁组成 。
三、课时：8学时 四、学习内容
曲轴和凸轮轴位置传感 器功用和类型
曲轴和凸轮轴位置传感 器检测与更换
曲轴和凸轮轴位置传感 器的工作原理
曲轴和凸轮轴位置传感 器故障的检修
相关故障码和数据流的 读取
Ne信号和G信号
曲轴和凸轮轴位置传感 器波形的分析
五、注意事项
1. 在工作过程中要注意人身安全,认真执行6S管理。 2. 在工作过程中请根据操作步骤，规范操作，防止损坏设备和器材。 3. 严格按照工作要求正确使用仪器设备，出现问题及时报告，服从管 理。
曲轴位置传感器2
磁感应式曲轴位置传感器的输出信号
曲轴位置传感器1
引导问题3：霍尔传感器的结构和工作原理是怎样的？

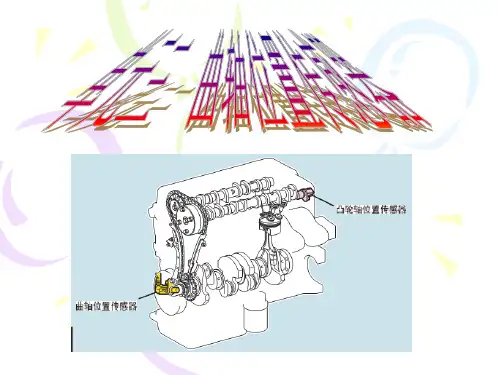

曲轴位置传感器说课讲解
端子 G1-GG2-GNe-G-
条件
冷态 热态 冷态 热态 冷态 热态
电阻值（Ω）
125-200 160-235 125-200 160-235 155-250 190-290
（2）感应线圈与正时转子的间隙检查 用塞尺（也叫厚薄规）测量正时转子与感
应线圈凸出部分的空气间隙，其间隙应为0.20.4mm。若间隙不合要求，则须调整或更换分电 器总成。
对于曲轴位置传感器的检测，主要测量各端子间 电阻、信号转子凸齿与磁头间间隙等。
（1）曲轴位置传感器的电阻检查 关闭点火开关，拔下传感器连接器插头，按图进
行，检查传感器上1与2端子间电 阻，应为450～1000Ω。若电阻 为无穷大，说明信号线圈存在断 路，应更换传感器。
被较小的空气间隙
隔开（0.8—1mm
），在传感器内部
有一个软铁芯，该
曲轴位置传感器
铁芯被线圈包围， 并与一个永久磁铁
相连。
类型
电磁感应式 交流信号
光电式
霍尔式
数字信号
磁阻式
一、磁脉冲式曲轴位置传感器 （一）结构、原理 该传感器应用最广泛，如日产车系、丰田车系、 韩国大宇轿车等。现以日产车系为例:
日产汽车
信号盘
光电式曲轴位置传感器 结构
• 信号盘（遮光盘 ）：安装在分电 器轴上，随分电 器轴一起转动， 外围均布有360 个光孔，靠内均 布有6个光孔
结构
光源（发光二极 管）：两只发光 二极管通过遮光 盘两圈光孔正对 着两只光敏二极 管。
传感器体
霍尔集成电路： 安装在分电器 上，位于触发 叶轮的外测。
曲轴位置传感器
曲轴位置传感器使用说明书（第一版）适用零件号:104565692534609425345442253671801. 概述曲轴位置传感器也被称为发动机转速传感器，或简称转速传感器。
曲轴位置传感器一般为磁电式脉冲信号传感器。
它是构成现代汽车发动机管理系统之速度密度法空气计量算法理论和实践的重要零部件，也是发动机管理系统中最重要的核心零部件之一。
曲轴位置传感器被用于测试曲轴旋转时的转速和曲轴（活塞）的相对位置。
系根据电磁线圈原理，由一个永久磁铁作铁芯元件和外部加以线圈构成其核心元件。
外壳一般采用复合材料注塑成型封装。
根据发动机在车辆上的实际总体布置状态，一般情况下，曲轴位置传感器可被安装于曲轴的前部，皮带轮附带曲轴目标轮；或后部，飞轮总成附带曲轴目标轮；或者是设计装配在发动机的气缸体上，曲轴目标轮被设计在缸体内部的曲轴之曲柄相应位置上。
曲轴上的目标轮相当于一个旋转磁阻分配器。
旋转磁阻分配器（曲轴目标轮）和曲轴位置传感器间的电磁感应产生一个输出电压脉冲信号。
曲轴转动时，曲轴目标轮上的齿和槽以不同的距离切割传感器磁力线，并通过传感器，引起其感应到的磁阻改变。
正是由于这个可变的磁阻，才能产生可变的输出脉冲信号。
输出信号的波形和单位时间变化率反映出曲轴的旋速度和相对旋转位置，并且其频率与曲轴旋转频率成正比。
曲轴目标轮被设计成60–2矩形齿均布的黑色金属材料齿轮。
缺齿信号可帮助系统判定曲轴的相对位置。
曲轴目标轮旋转产生脉冲电压信号直接反映了发动机的实测转速工作状态。
该信号被输出给发动机电子控制模块（ECU）。
发动机管理系统的发动机电子控制模块即可根据系统算法确定曲轴实时的旋转速度和（位置）和转速。
峰值为400 mV （具体见图纸）屏蔽接地端子，详情请参照图纸。
尺寸图。
图纸上会标明零部件号码和安有以下内容：曲轴位置传感器安装位置德尔福发动机管理系统推荐将发动机曲轴目标轮设计布置在规定，曲轴位置传感器设计布置包括：曲轴目标轮装配位置确定和曲轴位置传感器装配位置选择曲轴目标轮装配位置形式曲轴位置传感器的装配设计必须与发动机曲轴目标轮在发动机上所选择的装配位置的设计相关。
《曲轴位置传感器》课件
05
案例分析与应用
曲轴位置传感器在汽车发动机中的应用
曲轴位置传感器在汽车发动机中主要 用于检测曲轴的转速和位置，从而控 制点火和喷油时刻，实现发动机的精 准控制。
曲轴位置传感器在汽车发动机中的应 用提高了发动机的效率和性能，同时 减少了排放和油耗。
曲轴位置传感器通过与曲轴连接的齿 盘产生信号，传感器接收到信号后将 其传输给发动机控制单元，实现对发 动机的精确控制。
采用更先进的信号处理算 法，提高曲轴位置传感器 的测量精度和稳定性。
应用领域的拓展
新能源汽车
随着新能源汽车市场的不断扩大 ，曲轴位置传感器在混合动力和 纯电动汽车中的应用将更加广泛
。
智能驾驶
在智能驾驶系统中，曲轴位置传感 器可用于监测车辆状态、控制发动 机工作，提高驾驶的安全性和舒适 性。
工业自动化
稳定。
动态调试
在发动机运转过程中， 观察传感器信号变化， 调整传感器参数以获得
最佳性能。
测试与验证
进行发动机性能测试， 确保传感器工作正常且 对发动机性能无不良影
响。
常见故障与排除方法
01
02
03
信号不稳定
检查传感器与曲轴的相对 位置，确保无松动或错位 现象；检查线束连接是否 牢固。
传感器无信号
检查电源供应是否正常； 检查传感器是否损坏，如 有需要更换。
《曲轴位置传感器》ppt课件
目 录
• 曲轴位置传感器概述 • 曲轴位置传感器的类型与特点 • 曲轴位置传感器的安装与调试 • 曲轴位置传感器的发展趋势与展望 • 案例分析与应用
01
曲轴位置传感器概述
定义与作用
定义
曲轴位置传感器是一种用于检测 曲轴转角位置和速度的传感器， 也称为曲轴转角传感器。
曲轴位置传感器及凸轮轴位置传感器常见故障及检测
曲轴位置传感器及凸轮轴位置传感器常见故障及检测作者：李宏来源：《农机使用与维修》2014年第08期摘要曲轴位置传感器又称为发动机转速与曲轴转角传感器，其功用是收集曲轴转动角度、发动机转速信号，并将该信号输入ECU，用以确定点火时刻和喷油时刻。
本文围绕曲轴位置传感器、凸轮轴位置传感器的结构、安装位置、检修方法加以阐述。
关键词曲轴位置传感器凸轮轴位置传感器检修1曲轴位置传感器、凸轮轴位置传感器的安装位置凸轮轴位置传感器和曲轴位置传感器的结构和工作原理基本相同，通常安装在一起，只是各车型安装位置不同，但必须安装在与曲轴有精确传动关系的位置，如曲轴、凸轮轴、分电器或飞轮处。
美国通用、韩国大宇等轿车通常安装在曲轴处，皇冠3.0等轿车安装在分电器内，桑塔纳2000等轿车安装在飞轮处。
也有的轿车把曲轴位置传感器与凸轮轴位置传感器分开安装，如凌志400轿车的曲轴位置传感器安装在曲轴处，两个凸轮轴位置传感器分别安装在左右两侧凸轮轴处。
2曲轴位置传感器、凸轮轴位置传感器的结构电磁式曲轴位置传感器、凸轮轴位置传感器该传感器分成上、下两部分：上部分是凸轮轴位置传感器，由两个感应线圈和一个带凸齿的G转子构成，将产生第一缸的上止点基准信号，也就是G信号；下部分是曲轴位置传感器，它由固定在下半部具有等间隔24个轮齿的Ne转子和固定在其对面的Ne感应线圈构成，将产生曲轴转角信号，也就是Ne信号。
该传感器是利用电磁感应原理产生脉冲信号，当转子旋转时，感应线圈凸缘部（磁头）与轮齿的空气间隙将发生变化，导致通过感应线圈的磁场发生变化，而产生感应电动势。
轮齿靠近及远离感应线圈时，将产生一次磁通的变化，便会在线圈两端产生感应电压，ECU根据感应线圈产生的脉冲信号确定发动机转速和各缸工作位置。
发动机工作时，曲轴每转两圈，分电器轴转一圈。
故曲轴旋转720°时，转子旋转360°，感应线圈产生24个交流电压信号。
Ne信号的一个周期的脉冲相当于30°曲轴转角。
曲轴位置传感器如何判缸
判断，曲轴传感器只能确定气缸在上止点，但不知道压缩上止点还是排气上止点。
因此需要凸轮轴传感器来辅助判断，一般常见的凸轮轴传感器是半月形的。
如果要降低成本取消凸轮轴传感器或提高可靠性实现凸轮轴传感器故障后仍能判缸，则需要软件判缸。
常见的软件判缸有试喷油和进气压力两种。
通过喷油判缸这种方法，起动最初先不考虑顺序，向四个缸同时喷油，根据反馈参数如上止点、转速及氧传感器特征，设定一系列的相关变量，通过检测到的变量与以前积累的相应发动机状态的参数对比，将范围确定在1 缸和4 缸上，之后再选定（ECM 在这两缸中任意确定一缸）1 缸或4 缸，认定其为1缸，同时，仅向其喷油，这样，再通过检测到的变量与以前积累的相应发动机状态的参数对比，判别原设定是否正确，如是，则判缸成功，否则1 缸实际为4缸，仍然可由此判缸。
采用判缸技术，可靠性好，压力传感器不受位置限制，可安装在进气总管上，但软件逻辑较复杂。
通过进气压力判缸根据试验及研究进气压力的变化规律发现，动机气缸工作在进气行程时，进气门突然打开，靠近进气门附近的歧管压力会有1k Pa 左右的急剧压降，这个急速下降的现象被进气压力传感器检测到（见下图）。
ECM 通过软件对此信号通过高通滤波和低通滤波进行分离处理，高通滤波处理发动机相关供油逻辑，而低通滤波通过软件处理实现判缸。
一般情况下进气压力变化规律在一个范围内重复出现，当进气门突然开启时，其附近压力迅速下降，排除偶然现象（如进、排气系统的影响，压力传感器偶然误差等），当ECM检测到5 次这种压降即可实现准确判缸（最迟在发动机运行50转实现，通常在发动机运行13转以内实现）。
这种技术已在DELPH I 公司应用，效果很好。
浅谈曲轴位置传感器故障分析要点
浅谈曲轴位置传感器故障分析及诊断摘要：本文简明介绍别克轿车发动机曲轴位置传感器的结构，重点阐述该车曲轴位置传感器（7X）的故障诊断，以及曲轴位置传感器（24X）的故障诊断，并通过列举维修工作中的实例对由曲轴位置传感器损坏而造成的发动机系统故障进行分析。
关键词：曲轴位置传感器启动困难分析诊断前言曲轴位置传感器是汽车发动机电控系统的重要传感器之一，在汽车发动机上的主要作用是为点火控制模块提供参考信号，精确控制发动机点火正时。
曲轴位置传感器工作的好坏，将直接影响发动机的启动性能，是导致汽油发动机不能正常发动的原因之一，只有准确判断、检测曲轴位置传感器的故障，才能尽快排除发动机系统故障。
因此，在故障维修诊断时，首先要详细了解它的基本结构及工作原理，已达到正确、快捷地排除故障。
一、别克轿车发动机曲轴位置传感器简介上海别克轿车发动机装有两个霍尔式曲轴位置传感器，分别为曲轴位置传感器（7X）和曲轴位置传感器（24X）。
（7X）曲轴位置传感器安装在发动机机体右下部，为点火控制模块提供参考信号；（24X）曲轴位置传感器安装在发动机正时罩的前部、谐振平衡器后部，用来拾取曲轴转子的脉冲信号，并传递到动力系统控制模块，使发动机低速运转（发动机转速低于1600r/min时，精确控制发动机点火正时）。
（一）曲轴位置传感器（7X）的故障诊断1.结构特点及控制电路曲轴位置传感器（7X）为双导线型传感器，一根为其信号线（黄色）；另一根为其搭铁线（紫色）。
7X曲轴位置传感器是另外一个更靠近曲轴的霍尔效应开关。
间断环是铸在曲轴上的一个特殊轮上，有7个加工的切槽，其中6个槽以60°均布，第7个槽距离前一个槽为10°，其结构如图1所示。
当间断环与曲轴一起旋转时，切槽改变磁场导致7X霍尔效应开关接地，由点火控制模块提供3X信号电压（3X参考信号电压是发动机运转且曲轴位置传感器的同步脉冲被接收时，点火控制模块将7X曲轴位置传感器脉冲除以2得到3X 参考信号）。
发动机曲轴位置和转速传感器ppt课件
➢脉冲环离开传感器时，输出低电平； ➢分电器旋转一周，高低电平各占180 ° 。
霍尔效应式同步信号传感器
• 脉冲环的前沿进入传感器时，输出高电 平，表示正在向上止点运动的是1、4缸 活塞，1缸为压缩，4缸为排气行程；
• 脉冲环的后沿离开传感器时，传感器输 出低电平，表示将要到达上止点的是1、 4缸的活塞，1缸为排气，4缸为压缩行程。
光电式曲轴位置传感器信号波形
光电式凸轮轴位置传感器信号波形
克莱斯勒发动机曲轴与凸轮轴 位置传感器电路
丰田8A-FE发动机曲轴位置传感器电路
丰田8A-FE发动机点火电路
丰田8A-FE曲轴位置传感器的故障诊断
万用表交流电压档20V，两表笔测量 ECU端子NE+和NE-之间在启动时的电压值
是
U＝3~6V
丰田公司磁脉冲式曲轴位置传感器
• Ne信号与N转子 ➢Ne信号是发动 机转速及曲轴转 角信号； ➢传感器位于下部； ➢N转子带有24个 齿； ➢转子对面有感应 线圈。
丰田公司磁脉冲式曲轴位置传感器
• G信号与G转子 ➢G信号是判缸信号，ECU根据G信号判 别基准气缸的活塞位置； ➢传感器位于上部； ➢转子上有一个齿； ➢有两个安装成180 °的感应线圈，分别 感应1缸和4缸上止点前10 °位置信号。
• 安装在分电器内； • 由信号发生器和带有
光孔的信号盘组成
光电式曲轴位置传感器的信号盘
• 信号盘安装在分电器轴 上；
• 外围有360条光孔，产生 1 °曲轴转角信号；
• 内圈有6条光孔，产生 120 °信号（判缸信号）；
• 内圈较宽的光孔与1缸压 缩行程活塞的某一位置 相对应，产生一缸压缩 行程上止点信号。
曲轴位置传感器与凸轮轴位置传感器[专业内容]
![曲轴位置传感器与凸轮轴位置传感器[专业内容]](https://img.taocdn.com/s3/m/01640351240c844769eaee81.png)
永久磁铁间转动。
高等教育
• 当叶片离开气隙时， 永久磁铁的磁通经 霍尔集成电路和导 磁钢片构成回路， 产生霍尔电压1.92.0V，输出0.10.3V的低电平信号 电压。
• 当叶片进入气隙时， 霍尔集成电路中的 磁场被叶片旁路， 产生霍尔电压0V， 输出4.8V的高电平 信号电压。
34
桑塔纳2000GLi、2000GSi 霍尔式凸轮轴位置传感器
高等教育
53
• 如线束导线无短路或断路故障，但传感器 电源电压为零，说明控制单元有故障，需 要更换控制单元ECU。
高等教育
46
波形检测与分析
高等教育
47
磁感应式曲轴位置传感器波形
磁感应式曲轴位置
曲轴/凸轮轴位置
传感器标准波形 高等教育传感器波形（双通道）48
• 良好的波形在0V电平上、下的幅值应基本 接近，幅值会随发动机转速增加而增大， 幅值、频率和形状在确定的条件（转速等） 下是一致的、可重复的、有规律的和可预 测的，两脉冲时间间隔（频率）应一致 （除同步脉冲），占空比一般不改变，只 有在同步脉冲出现才改变。
• ECU每接收24个信号即可知道曲轴旋转 了两圈。根据每个 Ne信号周期所占时间， 即可计算确定发动机曲轴转速。
高等教育
23
G信号发生器结构与信号波形
高等教育
24
G信号发生器
• 由1号信号转子、传感线圈G1、G2和磁头等 组成。信号转子带有两个凸缘固定在传感器 轴上。
• G1线圈产生的信号对应于发动机第六缸压缩 上止点前10°，G2线圈产生的信号对应于发 动机第一缸压缩上止点前10°。
a）结构
b）与ECU的连接
1-气缸体 2-传感器（G28）磁头 3-信号转子
转速传感器的安装位置
05
安装位置的注意事项
确保传感器安全稳定
避免传感器受到强烈震动或冲击，以免影响其正常工作或导致损坏。 选择坚固、稳定的安装位置，确保传感器在长期使用过程中不会发生倾斜或移位。
在安装过程中，应遵循制造商提供的固定方式和紧固件要求，确保传感器牢固可靠。
考虑环境因素影响
1
考虑到温度、湿度、压力等环境因素可能对传感 器产生影响，应选择合适的环境条件进行安装。
转速传感器的安装位 置
contents
目录
• 安装位置概述 • 常见安装位置 • 安装位置的优缺点 • 安装位置的选择建议 • 安装位置的注意事项 • 实际应用案例
01
安装位置概述
定义与特性
定义
转速传感器是一种用于测量旋转物体 转速的传感器，通常由感应元件和信 号处理电路组成。
特性
转速传感器具有测量精度高、响应速 度快、稳定性好等优点，广泛应用于 工业自动化、汽车、航空航天等领域 。
05
响较大，信号稳定性较差。
06
其他位置的优缺点
优点
可以实现多点监测，提高 系统的可靠性和稳定性。
需要考虑不同位置的信号 传输和干扰问题，安装和 维护成本较高。
01
02
03
04
05
06
可以根据具体应用需求选 择合适的安装位置，灵活 性高。
缺点
需要根据具体应用进行定 制化设计，开发周期较长。
04
安装位置的选择建议
接触式传感器
如电刷式、霍尔式传感器，需要直接与被测轴接触，通常安装在被测轴上或其附 近。
根据维护和安全考虑选择
01
便于维护
安全防护
02
03
防止干扰
曲轴凸轮轴位置传感器结构原理简介
4、丰田车-有分电器
G信号是用于辨别气缸及检测活塞上止点位置 （压缩上止点前10 ° ）
G信号发生器的结构及波形
Ne信号是检测曲轴转角位置及发动机转 速的信号。
Ne信号发生器结构与波形
G、Ne信号与曲轴转角的关系
电磁式凸轮轴／曲轴位置传感器电路
5、富康-无分电器
信号转子
58个凸齿 57个齿缺 1个大齿缺 （2个凸齿+3个齿缺） （58+2）+（57+3） =120 360°/120=3° 每个齿缺/凸齿占3° 大齿缺占15°
（1）曲轴转速检测
• 信号转子转一周，凸齿产生58个信 号送给ECU 若 1minECU接到曲轴位置信号 116000个 转速为： 116000/58=2000r/min
（2）曲轴转角检测
• 信号转子转动一周，产生1个大齿 缺信号，所占时间长，对应1缸 /4缸上止点
• 当ECU得到大齿缺信号后，按照 每个凸齿和齿缺所占3°的信息， 得到曲轴转角的信号。
遮光盘旋转，当外圈孔对准光源时，光接收器导 通，输出高电平；当孔离开光源时，光接收器截 止，输出低电平。遮光盘不停旋转，产生脉冲信 号。
日产汽车
1.结构 信号盘 信号发生器
光电式曲轴位置传感器的结构示意图
信号盘
• 遮光盘（转盘）：安装在 分电器轴上，随分电器轴 一起转动，外围均布有 360个光孔，靠内均布有 6个光孔，其中有一个较 宽的光孔。
• 测量传感器电阻：传感器2和 3间的电阻，480Ω～1000Ω。
V
• 测量间隙：传感器与信号盘凸
Ω
齿间隙与规定相符。信号盘应
无缺损。
• 测量屏蔽线：线束端子1与搭 铁间的电阻，应为0Ω。
发动机八大传感器作用简洁解释
发动机八大传感器作用简洁解释发动机是现代汽车的核心组件之一，它负责产生动力，并驱动车辆行驶。
然而，发动机的正常运行和性能表现不仅依赖于其内部构造和机械部件，还依赖于一系列关键的传感器。
这些传感器扮演着监测和控制发动机运行的重要角色。
在本文中，我们将深入探讨发动机的八大传感器的作用，以帮助读者更好地理解和利用这些关键部件。
1. 氧气传感器（O2传感器）氧气传感器监测发动机排气中的氧气含量。
通过检测排气中的氧气水平，氧气传感器能够判断燃烧过程的质量，并根据需要调整燃油供应以实现最优的燃烧效率。
它有助于减少废气排放和提高燃油经济性。
2. 曲轴位置传感器（Crankshaft Position Sensor）曲轴位置传感器用于检测发动机曲轴的旋转速度和位置。
它提供发动机转速的关键信息，以便控制点火系统和燃油喷射系统的操作。
通过准确测量曲轴位置，曲轴位置传感器确保点火系统按时点火，以实现最佳的动力输出。
3. 曲轴相位传感器（Crankshaft Phase Sensor）曲轴相位传感器用于测量曲轴的旋转相位。
通过监测曲轴相位，曲轴相位传感器可以帮助控制发动机的点火和喷射时机，并调整气缸内压强的分布。
它对于发动机的节能、减排和动力输出都起着至关重要的作用。
4. 凸轮轴位置传感器（Camshaft Position Sensor）凸轮轴位置传感器用于检测发动机凸轮轴的位置和速度。
凸轮轴位置传感器的作用类似于曲轴位置传感器，但它专门用于控制凸轮轴的操作，以确保气门的开闭时间和幅度与发动机控制系统的要求相匹配。
5. 气体温度传感器（Intake Air Temperature Sensor）气体温度传感器测量进气道中的空气温度。
准确的气体温度信息对于燃烧过程的控制和发动机性能至关重要。
气体温度传感器可以帮助调整燃油喷射量和点火时机，以适应不同的气温条件。
6. 大气压力传感器（Manifold Absolute Pressure Sensor）大气压力传感器测量进气道中的绝对压力。
发动机重要的几个传感器讲解学习
EGR阀通过将发动机缸体产生的高温机油 蒸汽引导至进气歧管进行燃烧来提高进气 温度，将可燃废气进行燃烧，提高发动机 工作效率改善燃烧环境、并降低发动机负 担有效减少发动机窜气、延长各部件使用 寿命。
1 ——“发动机冷却 液水温传感器” 2 ——“发动机冷却 液水温表传感器” 1 是管测量和控制温 度的，2 只是测量和 显示温度
（2 ） 进气压力传感器
电喷发动机中采用进气压力传感器来检 测进气量的称为D型喷射系统（速度密度 型）。进气压力传感器检测进气量不是像 进气流量传感器那样直接检测，而是采用 间接检测。
它以真空管连接进气歧管，随着引擎不 同的转速负荷，感应进气歧管内的真空变 化，再从感知器内部电阻的改变，转换成 电压信号，供ECU修正喷油量和点火正时 角度。
凸轮轴位置传感器的功用是采集配气凸 轮轴的位置信号，并输入ECU，以便ECU 识别气缸1压缩上止点，从而进行顺序喷油 控制、点火时刻控制和爆燃控制。此外， 凸轮轴位置信号还用于发动机起动时识别 出第一次点火时刻。因为凸轮轴位置传感 器能够识别哪一个气缸活塞即将到达上止 点，所以称为气缸识别传感器。
曲轴位置传感器一般就装2个地方： （1）有可能装在曲轴后飞轮那里； （2）也有可能装在缸体上面，位置在曲轴平
（1 ） 进气流量传感器
也称空气流量计，是电喷发动机 的重要传感器之一。它将吸入的空 气流量转换成电信号送至电控单元 (ECU），作为决定喷油的基本信 号之一，是测定吸入发动机的空气 流量的传感器。
空气流量传感器一般装在空气滤清
器后面。
常用的空气流量传感器有风 门式空气流量计、卡门旋涡式空 气流量计、热线式空气流量计、 热膜式空气流量计。
进气压力传感器一般安装在节气门后方
常用的进气压力传感器有压敏电阻式、电容式、 表面弹性波式等。
汽车传感器_百度百科
曲轴位置传感器：检测曲轴及发动机转速，提供给ECU作为确定点火正时及工作顺序的基准信号；
氧传感器 ：检测排气中的氧浓度，提供给ECU作为控制燃油/空气比在最佳值（理论值）附近的的基准信号；
汽车传感器过去单纯用于发动机上，现在巳扩展到底盘、车身和灯光电气系统上了。这些系统采用的传感器有100多种。在种类繁多的传感器中，常见的有∶
进气 压力传感器 ：反映进气歧管内的绝对压力大小的变化，是向ECU（发动机电控单元）提供计算喷油持续时间的基准信号；
空气流量计：测量发动机吸入的空气量，提供给ECU作为喷油时间的基准信号；
7．零漂和温漂
传感器在无输入或输入为另一值时，每隔一定时间，其输入值偏离原示值的最大偏差与满量程的百分比为零漂。而温度每升高1℃，传感器输出值的最大偏差与满量程的百分比，称为温漂。
二、发动机常用传感器工作机理 一）磁电效应
根据法拉第电磁感应定律，N匝线圈在磁场中运动，切割磁力线（或线圈所在磁场的磁通变化）时，线圈中所产生的感应电动势的大小取决于穿过线圈的磁通的变化率，
传感器的静态特性参数指标
1．灵敏度
灵敏度是指稳态时传感器输出量ｙ和输入量ｘ之比，或输出量ｙ的增量和输入量ｘ的增量之比，用ｋ表示为
ｋ＝ｄY／ｄX
2．分辨力
传感器在规定的测量范围内能够检测出的被测量的最小变化量称为分辨力。
3．测量范围和量程
在允许误差限内，被测量值的下限到上限之间的范围称为测量范围。
直线移动式磁电传感器
直线移动式磁电传感器由永久磁铁、线圈和传感器壳体等组成
当壳体随被测振动体一起振动且在振动频率远大于传感器的固有频率时，由于弹簧较软，运动件质量相对较大，运动件来不及随振动体一起振动（静止不动）。此时，磁铁与线圈之间的相对运动速度接近振动体的振动速度。
汽车常用传感器的介绍
汽车常用传感器的介绍一、曲轴位置传感器(crankshaft position sensor 简写CPS）1、作用:检测发动机转速,因此又称为转速传感器；检测活塞上止点位置,故也称为上止点传感器，包括检测用于控制点火的各缸上止点信号、用于控制顺序喷油的第一缸上止点信号。
曲轴位置传感器一般安装于曲轴皮带轮或链轮侧面，有的安装于凸轮轴前端。
现在常用的曲轴位置传感器重要分为三类，磁电式的、霍尔式的、光电式的。
2、检测方法：(1）磁电式的和霍尔式的都要先检查传感器到靶轮之间的间隙。
（2)磁电式的可以用电阻表检测它的电阻，阻值一般在几百到一千多欧之间，视车型而定。
也可以起动发动机测量它的电压，电压应该随着发动机转速的升高而升高。
（3）霍尔式的可以先测其是否有供电电压(注意：测量时要打开电门）,然后测量传感器的接地。
霍尔式曲轴位置传感器有三根线，一根是供电线（提供参考电压）,一根是接地线，还有一根就是信号线；传感器工作时,信号线会输出方波信号，方波的幅值接近参考电压,方波的底部接近0V，发动机的转速越高方波的频率就会越大。
二、节气门位置传感器(Throttle Position Sensor,简写TPS)1、作用：节气门由驾驶员通过加速踏板来操纵，以改变发动机的进气量，从而控制发动机的运转。
不同的节气门开度标志着发动机的不同运转工况。
为了使喷油量满足不同工况的要求，电子控制汽油喷射系统在节气门体上装有节气门位置传感器。
它可以将节气门的开度转换成电信号输送给ECU,作为ECU判定发动机运转工况的依据。
节气门位置传感器有开关量输出型和线性可变电阻输出型两种.2、检测方法:（1）开关量输出型节气门位置传感器的检测开关量输出型节气门位置传感器又称为节气门开关。
它有两副触点，分别为怠速触点（IDL）和全负荷触点（PSW）。
，由一个和节气门同轴的凸轮控制两开关触点的开启和闭合。
当节气门处于全关闭的位置时,怠速触点IDL闭合,ECU根据怠速开关的闭合信号判定发动机处于怠速工况,从而按怠速工况的要求控制喷油量；当节气门打开时，怠速触点打开,ECU根据这一信号进行从怠速到小负荷的过渡工况的喷油控制；全负荷触点在节气门由全闭位置到中小开度范围内一直处于开启状态,当节气门打开至一定角度（丰田1G-EU车为55°）的位置时,全负荷触点开始闭合,向ECU送出发动机处于全负荷运转工况的信号，ECU根据此信号进行全负荷加浓控制.①就车检查端子间的导通性点火开关置于“OFF”位置，拔下节气门位置传感器连接器,在节气门限位螺钉和限位杆之间插入适当厚度的厚薄规；用万用表Ω档在节气门位置传感器连接器上测量怠速触点和全负荷触点的导通情况。
第七节-曲轴凸轮轴位置传感器
.
信号发生器
• 光源（发光二极 管）：两只发光二 极管通过遮光盘两 圈光孔正对着两只 光敏二、三极管。
• 光接收器（光敏二、 三极管）：接收发 光二极管的光信号， 转换为电信号。
.
2、工作原理
• 信号盘上有360个透光孔，发动机每工作 一个循环，传感器输出360个方波信号， 每一个周期的方波信号占2°曲轴转角，高 低电位持续时间相同，因此各占1°曲轴转 角，ECU根据高低电位变化的方波信号， 可计算出曲轴转角信号。
曲轴位置传感器失效
不起动，熄火
.
凸轮轴传感器发送1缸压缩上止点位置，如果发 生故障，关闭爆震控制，推迟点火。 发动机仍然将继续运行，并且能再次起动（同时 点火，曲轴位置传感器有标记的）。
凸轮轴位置传感器失效
动力下降、熄火
.
第二章内容到此结束 继续奋斗吧
.
.
1）结构
信号盘 、霍尔传感器、永久磁铁
.
2）工作原理
• 信号盘随着曲轴转动时，缺齿与霍尔传感 器正对时导致气隙变化，霍尔电压为高电 平。
• 信号盘每转动一周，ECU会接收到8个 /12个脉冲信号，根据此信号可以计算出 发动机的转速。
• 但是无法判断1缸上止点位置，所以必须和 凸轮轴位置传感器配合使用。
.
（1）曲轴转速检测
• 信号转子转一周，凸齿产生58个信 号送给ECU 若 1minECU接到曲轴位置信号 116000个 转速为： 116000/58=2000r/min
.
（2）曲轴转角检测 • 信号转子转动一周，产生1个大齿 缺信号，所占时间长，对应1缸 /4缸上止点 • 当ECU得到大齿缺信号后，按照 每个凸齿和齿缺所占3°的信息， 得到曲轴转角的信号。
