MAX3867激光二极管驱动电路的工作原理、特性和应用分析

MAX3867激光二极管驱动电路的工作原理、特性和应用分析1. 概述MAX3867是单电源、高速激光二极极管驱动电路，传输速率可达2.5Gbps，特别适用于SDH/SONET系统、双工器、数字交换及2.5Gbps光传输系统。

MAX3867内部的自动功率控制（APC）闭环电路，用于补偿温度变化及芯片老化引起的光输出功率的变化，维持激光二极管输出功率恒定；另外，还有其它辅助功能，如：使能控制、软启动、APC失效监测等，因此应用非常灵活方便。

2. 主要性能指标2.1 极限参数电源电压：－0.5V～＋7.0V。

偏置电流：－20mA～＋150mA。

输出电流：－20mA～＋100mA。

连续功耗：1354mW（TA=＋85℃）。

存贮温度范围：－65℃～＋165℃。

工作结温范围：－55℃～＋150℃。

引脚焊接温度：＋300℃（10秒）2.2 电气性能参数MAX3867的主要电气性能参数如表1所列。

3. 封装形式及引脚功能MAX3867采用48脚方形贴片式（TQFP）塑料封装，其引脚功能如表2所列。

4. 基本工作原理MAX3867激光二极管驱动电路由高速调制驱动电路和自动功率控制（APC）电路两大部分组成，如图1所示。

高速调制驱动电路由高速差分级和可预置调制电流源组成，采用直流耦合时，寄生电感会产生瞬间高电压冲击，因此MAX3867的调制输出通过交流耦合至激光二极管LD的负极；同时外接上拉电感保证激光二极管LD的直流偏置，这样把激光二极管正向压降与输出电路有效地隔离，以实现大摆幅输出。

在自动功率控制（APC）电路中，用监测光电管FD将激光二极管LD的光输出转换为相应的光电流，经APC环路反馈控制激光二极管LD的偏置电流，从而维持光输出功率恒定。

恒定功率值由外接电阻RAPCSET设定，APC环路的时间常数则由外接电容CAPC确定。

5. 其他辅助功能5.1 APC开环工作此时APC不起作用，激光二极管LD的工作电流由外接电阻RMODSET和RBIASMAX设定。

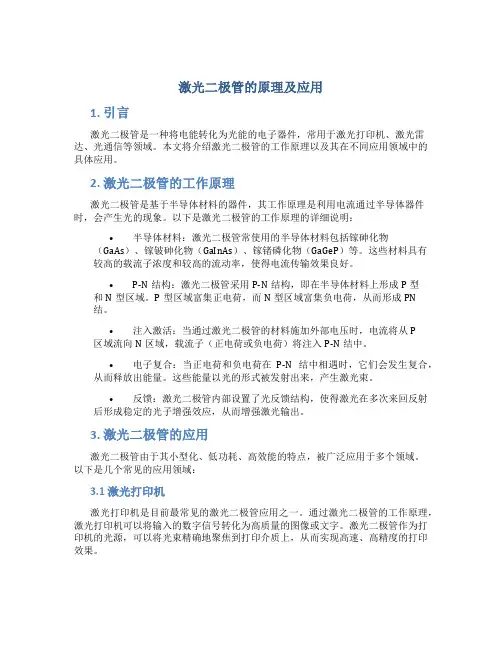

激光二极管的原理及应用

激光二极管的原理及应用1. 引言激光二极管是一种将电能转化为光能的电子器件，常用于激光打印机、激光雷达、光通信等领域。

本文将介绍激光二极管的工作原理以及其在不同应用领域中的具体应用。

2. 激光二极管的工作原理激光二极管是基于半导体材料的器件，其工作原理是利用电流通过半导体器件时，会产生光的现象。

以下是激光二极管的工作原理的详细说明：•半导体材料：激光二极管常使用的半导体材料包括镓砷化物（GaAs）、镓铍砷化物（GaInAs）、镓锗磷化物（GaGeP）等。

这些材料具有较高的载流子浓度和较高的流动率，使得电流传输效果良好。

•P-N结构：激光二极管采用P-N结构，即在半导体材料上形成P型和N型区域。

P型区域富集正电荷，而N型区域富集负电荷，从而形成PN结。

•注入激活：当通过激光二极管的材料施加外部电压时，电流将从P 区域流向N区域，载流子（正电荷或负电荷）将注入P-N结中。

•电子复合：当正电荷和负电荷在P-N结中相遇时，它们会发生复合，从而释放出能量。

这些能量以光的形式被发射出来，产生激光束。

•反馈：激光二极管内部设置了光反馈结构，使得激光在多次来回反射后形成稳定的光子增强效应，从而增强激光输出。

3. 激光二极管的应用激光二极管由于其小型化、低功耗、高效能的特点，被广泛应用于多个领域。

以下是几个常见的应用领域：3.1 激光打印机激光打印机是目前最常见的激光二极管应用之一。

通过激光二极管的工作原理，激光打印机可以将输入的数字信号转化为高质量的图像或文字。

激光二极管作为打印机的光源，可以将光束精确地聚焦到打印介质上，从而实现高速、高精度的打印效果。

3.2 光通信激光二极管也被广泛应用于光通信领域。

激光二极管作为光源，可以将数字信号转化为高速的光信号进行传输。

光通信技术具有高传输速率、大带宽、低衰减的特点，适用于长距离通信和高容量数据传输。

3.3 激光雷达激光二极管被应用于激光雷达系统中，用于测量距离、速度、方向等目标物理参数。

光通信激光二极管驱动电路

2.
3. 4. 5.

通过改变外接电阻R2，就可以设置Io （调制电流或偏置电流）在驱动电路中有多处会用到镜像电流源，不光用于电流设置，引出电流监控也要用到镜像电流的方法
Q2
Q1
R2
R1
LD的温度特性

LD是半导体器件，它的特性与二极管类似温度升高阈值电流Ith增大斜效率S降低为了保持输出平均光功率和消光比不变，在温度上升时要增大IBIAS和IMOD
解决方案

根据LD的温度特性精心设计热敏电阻补偿电路—常用 MAXIM公司的某些芯片采用K因子补偿法某些芯片内部对调制电流做温度补偿—自动调制电流控制（AMC） ANALOG公司某些芯片采用双环电路补偿调制电流以保持消光比不变某些芯片设置查找表，配合其中的数字电位器，在温度变化后重新设置偏置电流和调制电流，可以精确保持光功率和消光比稳定
光通信激光二极管驱动电路原理与应用
陈伦裕
2006-3-10
本讲座主要内容

激光二极管驱动电路基本原理电流控制原理自动功率控制（APC）电路原理稳定消光比和光功率的原理和温度补偿
激光二极管的特性

激光二极管（LD—Laser diode）是一个电流器件，只在它通过的正向电流超过阈值电流Ith （Threhold current）时它发出激光为了使LD高速开关工作，必须对它加上略大于阈值电流的直流偏置电流IBIAS LD的两个主要参数：阈值电流Ith 和斜效率S（Slope efficiency）是温度的函数，且具有离散性
LD和驱动芯片接口
LD和驱动芯片接口要求
1. TO型激光器安装在PCB边沿时，接地层要扩展到PCB边沿以减少管脚引线电感，过大的电感会使波形边沿速度变慢激光器要尽可能靠近驱动器芯片，只要接线长度小于传输波长，可以不考虑传输线的几何尺寸，减少线宽有利于减小寄生电容要仔细考虑高速信号电流环路，尽量减小返回路径的连接阻抗，并使高速电流环路闭合面积最小，就能减少 EMI 在激光器阳极处Vcc要有足够的旁路电容，以降低高速电流切换而产生的电源开关噪声

激光二极管原理及应用

激光二极管参数与原理及应用2011-06-19 17:10:29 来源:互联网一、激光的产生机理在讲激光产生机理之前，先讲一下受激辐射。

在光辐射中存在三种辐射过程，一时处于高能态的粒子在外来光的激发下向低能态跃迁，称之为自发辐射；二是处于高能态的粒子在外来光的激发下向低能态跃迁，称之为受激辐射；三是处于低能态的粒子吸收外来光的能量向高能态跃迁称之为受激吸收。

自发辐射，即使是两个同时从某一高能态向低能态跃迁的粒子，它们发出光的相位、偏振状态、发射方向也可能不同，但受激辐射就不同，当位于高能态的粒子在外来光子的激发下向低能态跃迁，发出在频率、相位、偏振状态等方面与外来光子完全相同的光。

在激光器中，发生的辐射就是受激辐射，它发出的激光在频率、相位、偏振状态等方面完全一样。

任何的受激发光系统，即有受激辐射，也有受激吸收，只有受激辐射占优势，才能把外来光放大而发出激光。

而一般光源中都是受激吸收占优势，只有粒子的平衡态被打破，使高能态的粒子数大于低能态的粒子数（这样情况称为离子数反转），才能发出激光。

产生激光的三个条件是：实现粒子数反转、满足阈值条件和谐振条件。

产生光的受激发射的首要条件是粒子数反转，在半导体中就是要把价带内的电子抽运到导带。

为了获得离子数反转，通常采用重掺杂的P型和N型材料构成PN结，这样，在外加电压作用下，在结区附近就出现了离子数反转—在高费米能级EFC以下导带中贮存着电子，而在低费米能级EFV以上的价带中贮存着空穴。

实现粒子数反转是产生激光的必要条件，但不是充分条件。

要产生激光，还要有损耗极小的谐振腔，谐振腔的主要部分是两个互相平行的反射镜，激活物质所发出的受激辐射光在两个反射镜之间来回反射，不断引起新的受激辐射，使其不断被放大。

只有受激辐射放大的增益大于激光器内的各种损耗，即满足一定的阈值条件:P1P2exp(2G - 2A) ≥1（P1、P2是两个反射镜的反射率，G是激活介质的增益系数，A是介质的损耗系数，exp 为常数），才能输出稳定的激光，另一方面，激光在谐振腔内来回反射，只有这些光束两两之间在输出端的相位差Δф=2qπq=1、2、3、4。

激光二极管驱动电路图大全（六款激光二极管驱动电路设计原理图详解）

激光二极管驱动电路图大全（六款激光二极管驱动电路设计原理图详解）激光二极管驱动电路图（一）驱动电路图1（左）电路的基准电压不用常见的电阻分压电路．而是利用晶体管Tr1的Vbe作基准电压，Vbe约为0.7V，即（Im-Ib）& TI mes;Vr1=0.7V，不过Ib很小可以忽略。

Vbe具有2mV／℃的温度特性，故基准电压将随温度变动，即使这样，其温度特性也远比恒流驱动好。

整个电路只用了两只晶体三极管，Vr1用于输出调整兼负荷电阻，是相当简单的APC电路。

激光二极管驱动电路图（二）驱动电路如上图2（右）这是一款为提高可靠性而设计的电路．共用了5只晶体三极管。

主要特点如下：取消了调整输出的半可变电阻。

如果Tr5的B-E之间出现短路的话，流过电阻R2的电流几乎就都成为Tr1和Tr2的基极电流，这将使输出增大：不过这时流过Tr2的基极电流Ib将使680Ib+Vbe》2Vbe，结果Tr4导通，旁路部分电流到地，使输出功率受到一定限制。

若Tr1、Tr2的任一个出现C-E间短路．则由于另一个晶体管的存在．不会出现过电流的情况。

除5个晶体管外．其余元件的短路更不会引起输出增大。

电路中R1是基极电阻，兼作电流取样电阻；R5为负荷电阻。

激光二极管驱动电路图（三）自动功率控制电路是依靠激光器内部的PIN管来检测LD的输出光功率作为反馈的，电路图如图13.6所示。

其中Dl是激光器内部的背光检测二极管，由采样电阻将电流转换电压，再由差动放大器放大，经比例积分控制器来调节激光器偏置电流。

对于有制冷器的激光器，还要进行温度控制，特别是用于波分复用的激光器，要求波长稳定，所以必须要有自动温度控制电路。

温控电路如图13.7所示：在图13.7中RZ是热敏电阻，Rl是制冷器，制冷器中电流正向流是加热，反向流是制冷。

激光二极管驱动电路图（四）激光二极管驱动电路图如下图所示：激光二极管驱动电路图（五）电路结构及原理LD是依靠载流子直接注入而工作的，注入电流的稳定性对激光器的输出有直接、明显的影响，因此，LD驱动电源需要为LD提供一个纹波小，毛刺少的稳恒电流。

激光二极管原理

激光二极管原理
激光二极管是一种将电能转化为激光能量的电子元件。

其工作原理基于半导体材料的特性，如p-n结的特征和电子能带结构。

在激光二极管中，通常使用的半导体材料是砷化镓(GaAs)或磷化镓(GaP)。

这些材料由两种不同类型的杂质掺杂而成，一侧
为p型半导体，另一侧为n型半导体。

p-n结的形成使得电子
在这个区域内能够自由移动。

当向激光二极管施加正向电压时，电子从p区域向n区域移动，而空穴则从n区域向p区域移动。

当电子与空穴相遇时，它们会重新结合，产生能量释放。

这种能量释放通过自发辐射而释放出去，从而产生光子。

这些光子在材料中来回反射，并经过光增强，使得它们的能量和相位同步，并最终形成一束高度相干的激光束。

由于反射和光增强过程受到p-n结的形状和材料的选择的控制，因此激光
二极管的波长和功率可以通过合适的设计和控制进行调整。

激光二极管可以在大多数电子设备中找到应用，如激光打印机、光纤通信、生物医学设备等。

由于其小巧、效率高和寿命长的特点，激光二极管已成为现代科技中不可或缺的一部分。

激光二极管驱动电路保护电路原理-概述说明以及解释

激光二极管驱动电路保护电路原理-概述说明以及解释1. 引言1.1 概述概述激光二极管驱动电路保护电路是在激光二极管的工作过程中起到保护作用的重要组成部分。

激光二极管作为一种高精度、高效率的光电器件，在许多领域都有广泛应用，例如激光切割、激光打印、激光雷达等等。

然而，激光二极管在高功率、高电流工作状态下容易受到瞬态过电压、过电流以及温度过高等因素的影响，从而导致损坏或性能下降。

因此，为了保障激光二极管的正常工作和延长其使用寿命，需要使用特定的保护电路来进行保护。

本文将从激光二极管驱动电路的工作原理和保护电路的作用两个方面进行探讨。

首先，我们将介绍激光二极管驱动电路的基本原理，包括电流调节、电压补偿、反馈控制等关键技术。

然后，我们将详细讨论保护电路在激光二极管工作过程中的作用，包括过电压保护、过电流保护以及温度保护等方面。

通过对激光二极管驱动电路保护电路原理的深入研究，我们可以更好地了解激光二极管的工作机制以及常见的故障原因。

同时，通过合理设计和使用保护电路，可以有效提高激光二极管的稳定性和可靠性，延长其使用寿命，同时提高系统的整体性能。

在接下来的章节中，我们将详细介绍激光二极管驱动电路的工作原理和保护电路的作用，并对其应用前景进行展望。

通过对这些内容的学习和研究，我们可以更加深入地了解激光二极管驱动电路保护电路原理，为激光二极管的应用和发展提供有力支持。

1.2 文章结构文章结构部分的内容可以描述本篇长文的组织结构和章节安排。

具体内容如下：2. 文章结构本篇文章主要分为三个部分：引言、正文和结论。

引言部分：引言部分主要对激光二极管驱动电路保护电路原理进行概述，简要介绍激光二极管驱动电路的工作原理以及保护电路的作用。

通过引入这个主题，读者可以了解到激光二极管驱动电路和保护电路的基本知识，并对本文的内容有一个整体的了解。

正文部分：正文部分主要包括两个章节，分别介绍激光二极管驱动电路的工作原理和保护电路的作用。

发光二极管光通信电路-概述说明以及解释

发光二极管光通信电路-概述说明以及解释1.引言1.1 概述光通信是指利用光的传输特性进行信息传输的一种通信方式。

发光二极管是光通信电路中常用的光源元件之一，通过注入电流后，发光二极管能够发出可见光或红外光。

光通信电路则是利用发光二极管发出的光信号进行信息传输。

本文将从发光二极管的原理、光通信电路的基本组成，以及发光二极管在光通信电路中的应用等方面进行介绍和分析。

通过对发光二极管光通信电路的研究，我们可以深入了解发光二极管在通信领域的优势和不足之处，并对其未来的发展进行展望。

在正文部分，我们将详细探讨发光二极管的工作原理，包括其基本结构和物理特性，以及发光二极管如何将电信号转换为光信号并进行传输。

同时，我们将介绍光通信电路的基本组成，包括接收器、放大器等元件的作用和原理，以及光纤的基本结构和特性。

此外，我们也将重点关注发光二极管在光通信电路中的应用。

通过研究发现，发光二极管具有体积小、功耗低、工作寿命长等优点，在光通信系统中发挥着重要的作用。

我们将深入探讨发光二极管在光通信中的应用领域，包括短距离通信、室内通信等，并举例说明其实际应用。

在结论部分，我们将总结发光二极管光通信电路的优势，包括其高速传输、稳定性好等特点，并探讨其在未来的发展前景。

同时，我们将提出一些改进和发展的建议，以期进一步推动发光二极管光通信电路技术的发展。

通过本文的撰写，我们希望能够为读者提供关于发光二极管光通信电路的全面了解，并为相关领域的研究和应用提供一定的参考价值。

最后，希望本文能够引发更多关于发光二极管光通信电路的深入探讨和研究。

1.2 文章结构本文将围绕"发光二极管光通信电路"展开深入研究和讨论。

文章主要分为引言、正文和结论三部分。

在引言部分，我们将概述发光二极管光通信电路的基本概念和原理，介绍其在通信领域中的重要性和应用前景。

同时，我们还会阐述本文的目的和意义，以及文章后续的结构安排。

正文部分将重点探讨发光二极管的原理、光通信电路的基本组成以及发光二极管在光通信电路中的应用。

光通信激光二极管驱动电路

• 为了使LD高速开关工作，必须对它加上略大于阈值电流的直流偏置电流 IBIAS
• LD的两个主要参数：阈值电流Ith和斜效率S（Slope efficiency）是温度的函数，且具有离散性
2022/9/12
激光二极管的特性
3
• 当电流脉冲注入激光二极管时，激光输出与电流脉冲之间有一个时间延迟 td，激光发射后，输出光脉冲会产生过冲，并表现为衰减振荡，称为弛豫振荡
• 根据经验，1mm引线会产生大约0.5nH的电感，采用PCB顶装激光器组件时，通常会有2.5nH 至8.5nH的电感附加在高速信号通道。这些较大的电感值与信号通道其它寄生参数一起，会严重影响千兆速率的信号质量
不变 • 采用MCU或某些芯片内设置查找表，配合其中的数字电位器，
在温度变化后重新设置偏置电流和调制电流，可以精确保持光功率和消光比稳定
2022/9/12
28
• TOSA通常会安装在PCB顶层，弯曲的引脚伸至PCB，实现通孔连接，由于成本和制造工艺的原因普遍采用此类组件，在千兆数据速率下，较长的引线连接会对信号质量造成严重影响
• 异质结激光器的散粒噪声在阈值处出现最大值，因此偏置电流应大于阈值电流
• 低速率时消光比可从偏大，速率越高，消光比越小
• 调制电流幅度Im的选择，应根据激光器的P-I曲线，既要有足够的输出光脉冲幅度，又要考虑到光源的负担
2022/9/12
13
调制电流和偏置电流设置原理
• 调制电流和偏置电流的大小都可以用镜像恒流源来设置
2022/9/12
17
激光器驱动电路原理图(1)
2022/9/12
18
激光器驱动电路原理图(2)
2022/9/12

激光二极管驱动电路

激光二极管的驱动电路[日期：2011-01-05] 来源：作者：[字体：大中小]当激光二极管流过阈值以上的电流时会产生激光，但温度的变化会影响光输出量，下图是光输出量和管芯温度的关系。

为了保证激光二极管的光输出量恒定，在光输出量下降时就要增大正向电流。

而光输出量增大时就要减小正向龟流，即需要自动控制电流的大小来恒定光输出量。

下图是恒流驱动与APCAutomat IC Power Contr0l）驱动对于温度变化的特性，由图中可见恒流驱动时温度变化会影响光输出量，而用APC驱动时。

光输出量与温度无关。

1.APC电路因为PD的电流与光输出量成正比，故只要保证PD的电流恒定光输出量也就是恒定值。

下图是APC电路的框图。

激光射入光电二极管PD，PD产生输出电流，甩电阻将此电流转换为反馈电压，该电压与基准电压相等以控制激光二极管正向电流，就得到了稳定的光输出。

2.APC电路举例（1）连续驱动电路下图是最简单的APC电路，它是一种负反馈电路。

Tr2为正向电流控制管，Rld为正向电流限流电阻，基极的33μF电容器为软启动电容，稳压二极管确定基准电压值，激光二极管两端并接的1μF电容用来作过电压保护，吸收过电压，电源端的22μF电容用来旁路过电压及纹波。

10kΩ电阻是它的放电电阻。

电源电压为3V，用干电池供电。

激光二极管的工作电流和光电二极管的输出电流随激光元件的型号而各不相同，据此再确定外部元件的参数。

Rf、Rv是决定光输出调整范围或光电二极管输出电流调整范围的电阻。

Rf 决定光电二极管输出电流的最大值，Rv是可变电阻，Rf+Rv决定输出电流的最小值。

首先，确定光输出的调整范围，根据光输出-PD输出特性。

求出光电二极管输出电流的范围：Rf+Rv=（Vz-Vbe）／Im，式中：Vz是稳压二极管的稳压值，Vbe是Trl的基极、发射极间电压，Im是光电二极管的输出电流。

当Rv的值为零时，光电二极管输出电流Im达到最大值。

激光二极管原理及应用

激光二极管原理及应用
一、激光二极管的原理
激光二极管是一种基于半导体结构的激光发射器件，其工作原理基于
电子与空穴在半导体材料中的复合过程。

其中，半导体材料通常由两种类
型的杂质掺杂形成，一个是掺杂有过剩电子的n型材料，称为n型半导体；另一个是掺杂有过剩空穴的p型材料，称为p型半导体。

将n型和p型材
料堆叠在一起，形成一个p-n结，就形成了激光二极管。

当外加电压施加到激光二极管的p-n结上时，p区域中的空穴和n区
域中的电子受到电场的作用，开始向引线电极的方向运动。

当空穴和电子
在p-n结处重新结合时，会释放能量，这个能量就转换为光子。

由于p-n
结处的能带结构唯一，电子和空穴的能量差是固定的，所以激光二极管所
发出的光的能量是固定的，并具有较窄的频谱。

二、激光二极管的应用
1.通信
激光二极管广泛应用于现代通信领域。

其被用作传输高速数据的光源，用于构建光纤通信系统。

激光二极管的小尺寸、高效率和低成本使其成为
通信领域的首选光源。

并且，激光二极管还可以用于光纤通信系统中的激
光调制和检测。

2.激光打印机
3.医学
4.显示技术
5.指纹识别与面部识别
总结：
激光二极管作为一种具有特殊光学特性的半导体器件，其工作原理基于半导体材料的电子空穴复合过程。

激光二极管在通信、激光打印机、医学、显示技术等领域都有广泛的应用。

它已经成为现代科技领域不可或缺的重要组成部分。

激光二极管原理及应用

激光二极管原理及应用激光二极管的工作原理基于半导体中的逆向注入现象。

在半导体材料中，N型和P型的材料通过P-N结连接在一起。

当给P-N结正向电压时，电子从N区向P区运动，空穴从P区向N区运动。

当电子与空穴在P-N结中复合时，会释放出能量，产生光子。

这些光子在半导体中多次反射、折射，最终通过端面逃逸，形成激光。

激光二极管具有多种应用。

首先，激光二极管被广泛应用于光通信领域。

它可以用作光纤通信中的激光光源，将光信号转换为高速的激光信号进行传输。

激光二极管还可以用于实现光纤放大器，增强传输信号的强度。

此外，激光二极管还可以用于激光雷达和光纤陀螺仪等领域，提供高精度和高性能的光学传感器。

其次，激光二极管在医疗领域也有广泛的应用。

激光二极管可以用于医疗器械，如激光手术刀。

激光手术刀基于激光的高聚光特性，并通过控制激光的功率和聚焦点的位置，可以进行精确的切割和烧蚀。

此外，激光二极管还可以用于皮肤美容和治疗，如激光脱毛、激光祛斑等。

激光二极管具有选择性吸收的特点，可以选择性地破坏毛囊、黑色素等目标组织，从而实现治疗效果。

此外，激光二极管还被广泛应用于工业制造领域。

它可以用于激光打标、激光切割、激光焊接等领域。

激光打标可以在各种材料上进行高精度的刻字、标记，广泛用于电子产品、汽车零部件等行业。

激光切割可以快速、精确地切割各种材料，如金属、塑料、木材等。

激光焊接可以实现高强度的焊接连接，在电子、汽车等行业有重要的应用。

此外，激光二极管还可以用于科研、仪器、生物医学等领域。

在研究领域，激光二极管可以用于光谱分析、激光散斑等实验。

在仪器领域，激光二极管可以用于测距仪、光学扫描仪等仪器。

在生物医学领域，激光二极管可以用于激光显微镜、激光治疗仪等设备。

综上所述，激光二极管是一种重要的半导体激光器，具有体积小、功耗低、寿命长、效率高等优点，广泛应用于光通信、医疗、工业制造、科研等领域。

随着技术的进步，激光二极管在更多领域的应用将会不断拓展。

光电二极管工作原理及其在光通信领域中的应用

光电二极管工作原理及其在光通信领域中的应用光电二极管是一种常用的光电转换器件，可以将光信号转换为电信号，具有高速响应、高灵敏度和广泛的频段响应特性。

在光通信领域中，光电二极管被广泛应用于光接收模块中，起到将光信号转换为电信号的关键作用。

一、光电二极管的工作原理光电二极管是基于光电效应的原理工作的。

光电效应是指当光照射到某些物质表面时，可产生电子和空穴，并导致电流的产生。

光电二极管内部有一种半导体材料，通常为硅或锗，其外部连接有p型和n 型两个区域。

当光照射到p-n结的区域时，光能被吸收并释放出电子和空穴。

由于p区域和n区域具有不同的掺杂浓度，形成了电场。

当光能释放的电子和空穴进入电场区域时，它们会受到电场力的作用。

电子受到引力作用，朝n区域运动，而空穴受到斥力作用，朝p区域运动。

因此，在p-n结中产生了一个电子流和空穴流，形成了电流。

这个电流即为光电二极管的输出信号。

在无外部电压的情况下，光电二极管的输出电流与光照强度成正比。

二、光电二极管在光通信领域中的应用在光通信领域中，光电二极管被广泛应用于光接收模块中。

光接收模块是将传输过来的光信号转换为电信号的关键部件之一，而光电二极管作为一种光电转换器件，具有高速响应、高灵敏度的特点，非常适合在光接收模块中使用。

光电二极管的应用包括光纤通信、光无线通信和光传感等领域。

在光纤通信中，光电二极管接收光信号并将其转换为电信号，然后经过放大和调制等处理，最终恢复成原始的数据信号。

光电二极管在光无线通信中的应用也十分重要。

光无线通信是一种利用可见光或红外光进行无线通信的技术，可以解决无线频谱资源受限的问题。

光电二极管作为接收器件，可以接收光信号并将其转换为电信号，实现无线通信的功能。

此外，光电二极管还被广泛应用于光传感领域。

光传感是一种利用光信号进行测量和检测的技术，可以实现对物体、环境等各种参数的检测。

光电二极管可以通过测量光信号的强度、频率等参数，实现对光信号中所包含信息的提取和分析。

元器件科普之激光二极管的原理和应用

元器件科普之激光二极管的原理和应用1 、简述激光二极管是上世纪60年代发明的一种光源半导体激光器，又称镭射管(Laser Diode)。

LASER是取"Light Amplification by Stimulated Emission of Radiation（基于受激发射的光放大）"的首字母组成的缩写单词，通常简称为LD。

由于可产生波长及相位等性质完全一样的光，因此相干性高是其最大特点。

早期因只能够发出低光度的红光，被惠普买下专利后当作指示灯利用，呵呵。

如下是当前市面上最常见的激光二极管实物图及内部连接图：2 、工作原理可用下图（2）来简单说明激光二极管的发光原理：激光二极管中的P-N结由两个掺杂的砷化镓层形成。

它有两个平端结构，平行于一端镜像（高度反射面）和一个部分反射。

要发射的光的波长与连接处的长度正好相关。

当P-N结由外部电压源正向偏置时，电子通过结而移动，并像普通二极管那样重新组合。

当电子与空穴复合时，光子被释放。

这些光子撞击原子，导致更多的光子被释放。

随着正向偏置电流的增加，更多的电子进入耗尽区并导致更多的光子被发射。

最终，在耗尽区内随机漂移的一些光子垂直照射反射表面，从而沿着它们的原始路径反射回去。

反射的光子再次从结的另一端反射回来。

光子从一端到另一端的这种运动连续多次。

在光子运动过程中，由于雪崩效应，更多的原子会释放更多的光子。

这种反射和产生越来越多的光子的过程产生非常强烈的激光束。

在上面解释的发射过程中产生的每个光子与在能级，相位关系和频率上的其他光子相同。

因此，发射过程给出单一波长的激光束。

为了产生一束激光，必须使激光二极管的电流超过一定的阈值电平。

低于阈值水平的电流迫使二极管表现为LED，发出非相干光。

更简单来说，如下图所示，利用注入电流产生的光在2片镜片之间往返放大，直至激光振荡。

简单的说，激光二极管也可以说成是一个通过反射镜将光放大的发光LED。

3 、内部结构图下面我们就以当前市面上最常见这种激光二极管实物为例，说明一下激光二极管的大致构造情况：由上图可见，激光二极管LASER内包括四个部分：第一部分是激光发射部分(可用LD表示)，它的作用是发射激光；第二部分是光电二极管，是激光的接收反馈器(可用PD表示)，它的作用是接收、监测LD 发出的激光(当然，若不需监测LD的输出，PD部分则可不用)，此外这两个部分还要一个共用公共电极。

激光器驱动电路设计与应用

激光器驱动电路设计与应用激光器是一种利用受激辐射原理产生激光光束的装置。

它在现代科技领域有着广泛的应用，包括激光切割、激光打标、激光雷达等。

而激光器能够工作正常，离不开一个稳定可靠的驱动电路。

本文将探讨激光器驱动电路的设计原理与应用。

一、激光器驱动电路的基本原理激光器驱动电路主要包括激光二极管供电与电流控制两部分。

供电部分需要提供适当的电压和电流给激光二极管，而电流控制部分则需要保证激光二极管受到稳定的电流驱动。

在激光器的工作中，这两个部分必须配合协调，以确保激光器能够正常工作并产生所需的激光输出。

二、激光二极管供电设计在激光二极管供电设计中，需要考虑激光二极管的工作电压和电流需求。

一般情况下，我们可以使用直流电源来为激光二极管供电。

首先，根据激光二极管的额定工作电流和电压，选择合适的电源电压和额定电流。

其次，使用电源调节电路来保证供电的稳定性和精确性。

最后，通过合适的连接线路，将电源与激光二极管连接，以确保供电的可靠性和安全性。

三、激光二极管电流控制设计激光二极管电流控制设计是激光器驱动电路中非常重要的一部分。

在激光二极管的工作中，电流的稳定性对于激光输出的功率和频率具有直接影响。

因此，在设计电流控制环路时，需要考虑到以下几个方面。

1.电流控制模式的选择常见的电流控制模式有恒压模式和恒流模式。

恒压模式下，电路会根据激光二极管的电流需求来调整电压，保证其工作在恒定电流下；恒流模式下，则是通过电路控制来保持电流的恒定。

在实际应用中，应根据具体的需求选择合适的模式进行设计。

2.反馈控制环路的设计为了确保激光二极管电流的稳定，需要设计一个反馈控制环路。

这一环路通常包括一个比较器、一个误差放大电路和一个电流调整电路。

比较器用于比较实际电流与设定电流之间的差异，误差放大电路用于放大差异信号，而电流调整电路则用于根据差异信号调整输出电流。

3.稳定性和去抖动设计在电流控制环路的设计中，还需要考虑到稳定性和去抖动。

光通信激光二极管驱动电路

+Vcc
镜像恒流源来设置
上图是基本型镜像恒流源电路
Ir
Rr
Io
当Q1和Q2严格配对时 Ir=Io
Ir的又是由Rr来决定的，所以改变Rr就可以设置Io
Q2
Q1
+Vcc
下图是实际常用的一种镜像恒流源电路 Ir
Io
Io≈IrR2/R1
Rr
通过改变外接电阻R2，就可以设置Io
（调制电流或偏置电流）
Q2
光通信激光二极管驱动电路原理与应用
陈伦裕
2006-3-10
本讲座主要内容
激光二极管驱动电路基本原理电流控制原理自动功率控制（APC）电路原理稳定消光比和光功率的原理和温度补偿
激光二极管的特性
激光二极管（LD—Laser diode）是一个电流器件，只在它通过的正向电流超过阈值电流Ith （Threhold current）时它发出激光
Q1
在驱动电路中有多处会用到镜像电流源，
不光用于电流设置，引出电流监控也要
R2
R1
用到镜像电流的方法
LD的温度特性
LD是半导体器件，它的特性与二极管类似
温度升高阈值电流Ith增大斜效率S降低
为了保持输出平均光功率和消光比不变，在温度上升时要增大IBIAS和IMOD
*消光比 re=P1/P0
3. Maxim design note HFDN-18.0 The MAX3865 Laser Driver with Automatic Modulation Control
4. Analog devices Datasheet 3V Dual loop 50Mbps to 3.3Gbps laser diode driver ADN2847

激光二极管驱动原理

激光二极管驱动原理激光二极管啊，就像是一个超级酷炫的小玩意儿，但是要让它好好工作，就得有合适的驱动呢。

你可以把激光二极管想象成一个特别傲娇的小明星，想要它在舞台上（也就是在我们的应用场景里）大放异彩，那可得好好伺候着。

那这个驱动到底是怎么一回事呢？咱们先从电源说起。

电源就像是激光二极管的“能量宝库”。

它得提供合适的电压和电流。

电压就像是把能量送到激光二极管家门口的“快递员”，电流呢，就是真正走进家门，能让激光二极管内部活跃起来的“活力小精灵”。

如果电压不合适，就好比快递员送错了地址，激光二极管就不能正常工作啦。

要是电流不对呢，就像小精灵的数量太多或者太少，太多了可能会把这个小明星给“累坏”，太少了又让它没精神，没法发出我们想要的激光。

激光二极管内部有一个很神奇的结构。

它有一个PN结，这个PN结就像是激光二极管的“心脏”。

当合适的电流通过这个PN结的时候，就会发生一些奇妙的物理现象。

电子和空穴在PN结这个小天地里开始欢快地跳舞，它们不断地复合，在这个过程中就会释放出能量，这个能量以光子的形式出现哦。

就像是小仙子在跳舞的时候洒下了亮晶晶的魔法粉末。

不过呢，要想让这些光子整整齐齐地变成激光，还需要一些特殊的条件。

这时候就轮到光学谐振腔出场啦。

光学谐振腔就像是一个超级严格的合唱团指挥。

它把那些杂乱无章的光子筛选出来，只让那些符合特定条件的光子留下来，并且让它们在里面来回反射，就像合唱团的成员反复练习一样。

这样一来，这些光子的能量就会不断叠加，最后形成一束强大而整齐的激光束。

那驱动电路在这个过程里又做了啥呢？驱动电路就像是一个贴心的管家。

它要时刻监测着激光二极管的状态。

如果激光二极管有点“小情绪”，比如说温度升高了，管家就得赶紧调整电流或者电压，就像给小明星扇扇风降降温一样。

而且这个驱动电路还得保证电源送来的能量是稳定的，不能一会儿多一会儿少，不然激光二极管发出的激光就会忽强忽弱，就像小明星唱歌的时候声音一会儿大一会儿小，那可不行。
