板框式压滤机示意图及常见的21种故障处理方法

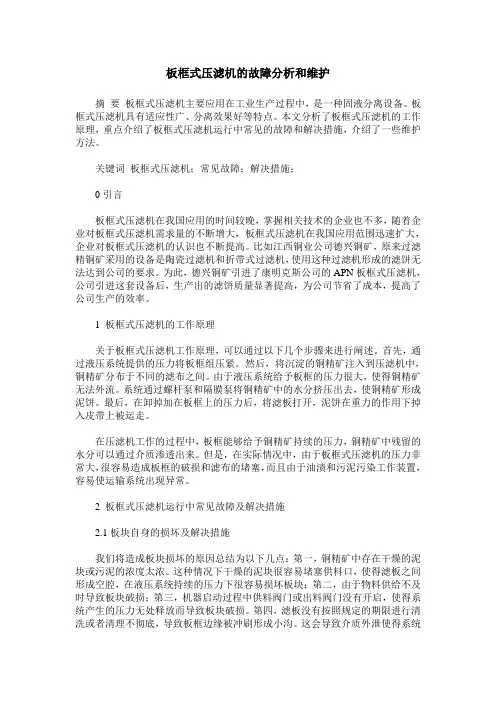

板框式压滤机的故障分析和维护

板框式压滤机的故障分析和维护摘要板框式压滤机主要应用在工业生产过程中,是一种固液分离设备。
板框式压滤机具有适应性广、分离效果好等特点。
本文分析了板框式压滤机的工作原理,重点介绍了板框式压滤机运行中常见的故障和解决措施,介绍了一些维护方法。
关键词板框式压滤机;常见故障;解决措施;0引言板框式压滤机在我国应用的时间较晚,掌握相关技术的企业也不多,随着企业对板框式压滤机需求量的不断增大,板框式压滤机在我国应用范围迅速扩大,企业对板框式压滤机的认识也不断提高。
比如江西铜业公司德兴铜矿,原来过滤精铜矿采用的设备是陶瓷过滤机和折带式过滤机,使用这种过滤机形成的滤饼无法达到公司的要求。
为此,德兴铜矿引进了康明克斯公司的APN板框式压滤机,公司引进这套设备后,生产出的滤饼质量显著提高,为公司节省了成本,提高了公司生产的效率。
1 板框式压滤机的工作原理关于板框式压滤机工作原理,可以通过以下几个步骤来进行阐述。
首先,通过液压系统提供的压力将板框组压紧。
然后,将沉淀的铜精矿注入到压滤机中,铜精矿分布于不同的滤布之间。
由于液压系统给予板框的压力很大,使得铜精矿无法外流。
系统通过螺杆泵和隔膜泵将铜精矿中的水分挤压出去,使铜精矿形成泥饼。
最后,在卸掉加在板框上的压力后,将滤板打开,泥饼在重力的作用下掉入皮带上被运走。
在压滤机工作的过程中,板框能够给予铜精矿持续的压力,铜精矿中残留的水分可以通过介质渗透出来。
但是,在实际情况中,由于板框式压滤机的压力非常大,很容易造成板框的破损和滤布的堵塞,而且由于油渍和污泥污染工作装置,容易使运输系统出现异常。
2 板框式压滤机运行中常见故障及解决措施2.1板块自身的损坏及解决措施我们将造成板块损坏的原因总结为以下几点:第一,铜精矿中存在干燥的泥块或污泥的浓度太浓。
这种情况下干燥的泥块很容易堵塞供料口,使得滤板之间形成空腔,在液压系统持续的压力下很容易损坏板块;第二,由于物料供给不及时导致板块破损;第三,机器启动过程中供料阀门或出料阀门没有开启,使得系统产生的压力无处释放而导致板块破损。
板框压滤机在选煤厂应用中的常见故障及处理方法

FORUM 论坛管理116 /矿业装备 MINING EQUIPMENT板框压滤机在选煤厂应用中的常见故障及处理方法□ 王文慧 大同煤矿集团大地选煤有限公司永定庄选煤厂1 板框压滤机闭合压紧过程常见故障分析及处理1.1 滤板闭合压紧压力小板框压滤机在实际运行过程中如果出现液压站油箱液位低,可能是液压管路存在泄漏点所导致,此时造成液压站压力损失;滤板限位检测装置安装中存在较大的位置误差,使滤板位移控制系统提起动作,同时控制液压泵过早的停止工作;滤板闭合压力设置过小,也会导致滤板压紧完成压力小。
处理方式:对压滤机各个运行部件进行定期检查,一旦发现液压油液位过低要及时补向液压站油箱内充液压油,保障其符合正常运行的要求;同时,检查液压管路接头密封性以及液压管路完整性,一旦发现接头处泄漏或油缸密封圈磨损应该更换O 型圈或者密封圈,如果油路泄漏及时检修油路以此充分保障液压管路完好性。
滤板到位检测装置安装靠前,油泵提前停止工作需重新调整滤板到位装置的位置,确保闭合压力符合要求。
压滤机液压缸闭合完成压力参数设定值小,液压油泵提前进入停止状态,针对这种情况,必须要对闭合完成压力参数进行重新设置,保证其符合闭合完成压力标准要求。
1.2 压滤机液压系统有噪声压滤机在压紧过程中,液压系统有异响噪声,主要是由于系统中紧固件松动或者液压油粘度过板框压滤机在实际工作过程中各操作步骤之间存在闭锁关系。
在选煤厂运行过程中板框压滤机发挥了非常重要的作用,但是,其在实际工作过程中也会出现各种故障,导致选煤厂工作效率下降。
因此,本文针对板框压滤机常见故障进行分析,并结合具体故障原因进行妥善处理,充分保障选煤厂生产作业顺利进行。
大造成。
处理方法:检查系统紧固件,如有松动,将紧固件紧固。
对于液压油粘度过大,降低其粘度即可。
1.3 压滤机闭合过程中滤板动作不同步压滤机工作时,其内部的机械结构之间存在闭锁和联动关系,一旦出现闭合操作后滤板不动作的情况要及时检查卸料小车是否处于初始位置。
板框压滤机常见故障分析和解决方法

板框压滤机常见故障分析和解决方法更新时间:2009.12.08 浏览次数:737一、板框压滤机滤板松开甚至漏油故障分析:板框压滤机的液压系统主要是提供压力的,当油腔A 注油增多时活塞向左运动,压迫滤板使之密闭。
当油腔B 注油增多时活塞向右运动,压滤机滤板松开。
由于制造精密,压滤机液压系统故障较少,只要注意日常维护就可以了。
由于磨损的缘故,每过一年左右就会出现漏油现象,这时就要维修更换O形密封圈。
解决方法:常见的压滤机液压故障还有压力保持不住和液压缸推进不合适。
造成不能保持压力的原因主要有漏油、O 形环磨损以及电磁阀不正常工作等,常用处理办法是卸下并检查阀门、更换O 形环、清洗检查电磁阀或更换电磁阀。
压滤机液压缸推进不合适是显然是空气被封在内部了,这时只要系统抽气就可以了,一般可以迅速解决。
二、板框压滤机滤板行走迟缓甚至走偏掉下来故障分析:有的时候由于导向杆上油渍、污渍过多也会导致板框压滤机滤板行走迟缓,甚至会走偏掉下来。
解决方法:这个时候就要及时清理导向杆,并涂上黄油,保证其润滑性。
要注意的一点是严禁在导向杆上抹稀油,因为稀油易掉使下边很滑,人员在这里操作检修极易摔倒,造成人身伤害事故。
三、板框压滤机滤板出现沟痕故障分析:压滤机滤板在使用几年后,由于某种原因,使得边角处冲刷出一些沟痕来。
沟痕一旦出现,就会迅速扩大,直至影响到滤饼的形成。
一开始滤饼变软,之后变成半稀泥状,最后滤饼无法成形。
由于压滤机滤板材料特殊,难于修补,只能换新的,所以造成了高昂的备件费消耗。
这期间我们试用了一些修补剂,但效果一直不好,最近改用油面修补剂时情况终于出现了转机,试用效果很好,达到了密封效果。
解决方法:1 、清理沟槽,漏出新鲜面来,可用小锯条等清理2、黑白两种修补剂按 1:1 的比例调配好3 、把调配好的修补剂涂在沟槽上,涂满稍高4、迅速套好压滤机滤布,将压滤机滤板挤在一起,使修补剂和压滤机滤布粘在一起,同时挤平沟槽5、挤压一段时间后,粘胶自然成型,不再变化,此时便可以正常使用了。
板框压滤机在工作中常见的故障有哪些呢?

板框压滤机在工作中常见的故障有哪些呢?板框压滤机是一种紧要的固液分别设备,在化工、冶金、矿业、食品等领域都有广泛应用。
在使用过程中,板框压滤机也会显现一些故障,影响生产效率和产品质量。
本文将介绍板框压滤机在工作中常见的故障和解决方法。
一、滤饼结构不合理滤饼是板框压滤机中形成的固体颗粒聚积,假如滤饼结构不合理,会导致压滤效率降低、滤饼干度不足等问题。
1. 滤布损坏滤布是板框压滤机中紧要的过滤元件,假如滤布损坏、破损,会导致其中的固体颗粒通过滤布进入滤液中,造成产品质量问题。
此时需要更换滤布。
2. 泥饼处置不当滤饼在压滤过程中会积累在板框之间形成确定的压差,此时需要适时处理泥饼。
假如处理不当,会对后续的过滤效果和运行带来不利影响,如泥饼太厚会影响泥饼在过滤中的输送,压滤效率下降,泥饼太稀会导致滤饼基本无法成型,简单碎裂。
二、滤布清洗不彻底滤布的清洗是保证板框压滤机正常工作的紧要步骤,假如清洗不彻底,会对过滤效率和滤饼质量产生影响。
1. 滤布洗涤不彻底在滤布清洗过程中,假如洗涤不彻底,会残留确定的污染物和杂物,影响板框压滤机的正常运行。
此时需要加强清洗步骤,如加添清洗次数或接受更有效的清洗剂等。
2. 滤布清洗时间过长滤布清洗时间过长,会使滤布变得硬化、失去弹性,导致滤布与板框之间的密封不佳,压滤效率下降。
此时需要把握适当的清洗时间,避开清洗时间过长。
三、运行中显现的故障板框压滤机在长期使用过程中,也会显现一些运行故障。
1. 滤板松动滤板松动是板框压滤机中常见的故障之一,会导致滤饼成型不良、滤液流失等问题。
此时需要检查滤板固定方式,如接受更坚固牢靠的固定方式。
2. 滤饼粘滞滤饼粘滞会导致滤饼无法适时脱落,导致严重的滤饼积累,阻拦了后续的过滤操作。
此时可以加添滤饼处理方式,如加添压滤力度,或加添清洗次数等。
3. 滤饼断裂滤饼断裂往往是由于压力不稳定或者输出压力偏低造成的。
这时可以尝试调整输出压力,或加添备用部件的数量,以保证运行时的稳定性。

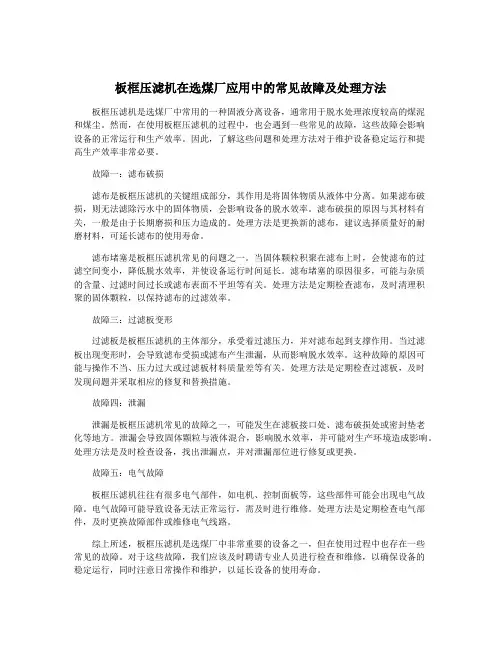

板框压滤机在选煤厂应用中的常见故障及处理方法

板框压滤机在选煤厂应用中的常见故障及处理方法板框压滤机是选煤厂中常用的一种固液分离设备,通常用于脱水处理浓度较高的煤泥和煤尘。
然而,在使用板框压滤机的过程中,也会遇到一些常见的故障,这些故障会影响设备的正常运行和生产效率。
因此,了解这些问题和处理方法对于维护设备稳定运行和提高生产效率非常必要。
故障一:滤布破损滤布是板框压滤机的关键组成部分,其作用是将固体物质从液体中分离。
如果滤布破损,则无法滤除污水中的固体物质,会影响设备的脱水效率。
滤布破损的原因与其材料有关,一般是由于长期磨损和压力造成的。
处理方法是更换新的滤布,建议选择质量好的耐磨材料,可延长滤布的使用寿命。
滤布堵塞是板框压滤机常见的问题之一。
当固体颗粒积聚在滤布上时,会使滤布的过滤空间变小,降低脱水效率,并使设备运行时间延长。
滤布堵塞的原因很多,可能与杂质的含量、过滤时间过长或滤布表面不平坦等有关。
处理方法是定期检查滤布,及时清理积聚的固体颗粒,以保持滤布的过滤效率。
故障三:过滤板变形过滤板是板框压滤机的主体部分,承受着过滤压力,并对滤布起到支撑作用。
当过滤板出现变形时,会导致滤布受损或滤布产生泄漏,从而影响脱水效率。
这种故障的原因可能与操作不当、压力过大或过滤板材料质量差等有关。
处理方法是定期检查过滤板,及时发现问题并采取相应的修复和替换措施。
故障四:泄漏泄漏是板框压滤机常见的故障之一,可能发生在滤板接口处、滤布破损处或密封垫老化等地方。
泄漏会导致固体颗粒与液体混合,影响脱水效率,并可能对生产环境造成影响。
处理方法是及时检查设备,找出泄漏点,并对泄漏部位进行修复或更换。
故障五:电气故障板框压滤机往往有很多电气部件,如电机、控制面板等,这些部件可能会出现电气故障。
电气故障可能导致设备无法正常运行,需及时进行维修。
处理方法是定期检查电气部件,及时更换故障部件或维修电气线路。
综上所述,板框压滤机是选煤厂中非常重要的设备之一,但在使用过程中也存在一些常见的故障。

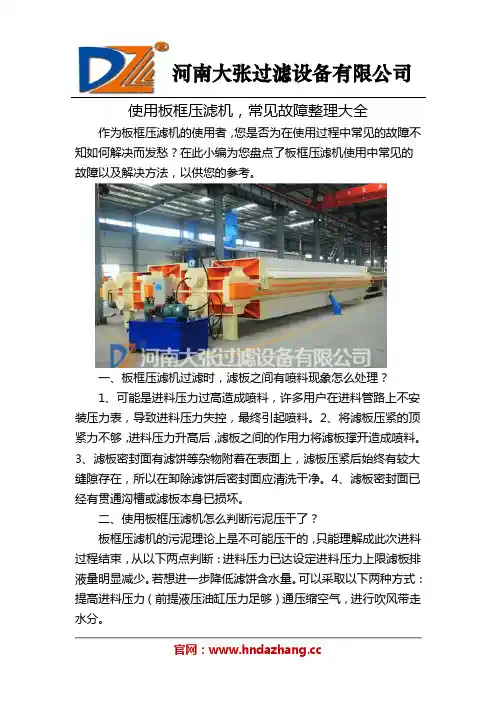

使用板框压滤机,常见故障整理大全

使用板框压滤机,常见故障整理大全作为板框压滤机的使用者,您是否为在使用过程中常见的故障不知如何解决而发愁?在此小编为您盘点了板框压滤机使用中常见的故障以及解决方法,以供您的参考。
一、板框压滤机过滤时,滤板之间有喷料现象怎么处理?1、可能是进料压力过高造成喷料,许多用户在进料管路上不安装压力表,导致进料压力失控,最终引起喷料。
2、将滤板压紧的顶紧力不够,进料压力升高后,滤板之间的作用力将滤板撑开造成喷料。
3、滤板密封面有滤饼等杂物附着在表面上,滤板压紧后始终有较大缝隙存在,所以在卸除滤饼后密封面应清洗干净。
4、滤板密封面已经有贯通沟槽或滤板本身已损坏。
二、使用板框压滤机怎么判断污泥压干了?板框压滤机的污泥理论上是不可能压干的,只能理解成此次进料过程结束,从以下两点判断:进料压力已达设定进料压力上限滤板排液量明显减少。
若想进一步降低滤饼含水量。
可以采取以下两种方式:提高进料压力(前提液压油缸压力足够)通压缩空气,进行吹风带走水分。
二、压滤机滤布,压滤机由多块滤板和滤框叠合组成滤室,并以压力为过滤推动力的过滤机。
压滤机为间歇操作。
过滤板具有性能稳定、操作方便、安全、省力,金属和塑钢滤板精铸成型,耐高温、高压,经久耐用。
在压滤机的使用过程中,由于压滤机本身是同一规格的,因此针对不同的过滤对象所要求的不同过滤精度,速度等等,都是通过使用不同的压滤机滤布又称压滤机滤袋实现的,每一块压滤机滤板都是有滤布包裹,针对不同的过滤对象的耐酸碱要求,抗拉强度,过滤精度,过滤速度等要求,先确定使用的滤布材质,型号,然后根据滤板的尺寸,形状,加工与之匹配的滤布袋,套在滤布上面即可,所以说滤布是过滤机的心脏,在压滤机中也是如此。
河南禹州大张过滤设备有限公司是一家分离设备专业制造企业,集开发、设计、制造、服务于一体,具有专业的生产技术,先进的生产工艺,精良的制造设备,专业的检测手段。
业务范围:公司生产的过滤设备有系列压滤机产品,包括板框式压滤机、全自动压滤机、厢式压滤机、隔膜压滤机、带式压滤机等。
板框压滤机在选煤厂应用中的常见故障及处理方法

板框压滤机在选煤厂应用中的常见故障及处理方法板框压滤机是选煤厂中常见的过滤设备,常见故障有以下几种:
一、板框压滤机滤布堵塞
在使用板框压滤机的过程中,由于过滤煤浆中含有较多的杂质,所以容易导致滤布堵塞,从而降低过滤效率。
处理方法:
1. 采用高压水枪对滤布进行清洗。
2. 若清洗无效,则需更换滤布。
二、板框压滤机泄漏
由于板框压滤机在运转时需要产生较高的压力,如果设备密封性不好,则很容易发生泄漏。
1. 检查设备软管是否破损、松动等。
2. 更换密封圈。
如果板框压滤机运行时产生较大的振动,就会导致设备的稳定性不佳,甚至会损坏设备。
2. 检查设备的底座螺栓是否松动。
若松动,则需紧固。
四、板框压滤机操作不当
如果在操作板框压滤机时不当,也会导致故障产生。
例如,操作人员在板框压滤机运转时,未注意设备的电气安全,或是对设备进行无专业操作等。
1. 操作人员需要接受专业培训,掌握设备的操作技巧和注意事项。
2. 对设备进行定期维修和保养,及时排除潜在故障。
总之,对于板框压滤机的管理人员及操作人员来说,定期检查设备的状态和维护设备的稳定运行至关重要。
只有保证设备的正常运行,才能为选煤厂的生产提供更加高效、稳定、可靠的过滤服务。
板框压滤机的常见问题及解决方法

板框压滤机的常见问题及解决方法一、板框压滤机简介板框压滤机是一种常见的压滤设备,属于固液分别设备。
它紧要由滤板、滤框、滤布和液压系统等部分构成。
板框压滤机的原理是,将泥浆或悬浮液体进入机器的滤袋中,通过液压系统压缩,在滤布和滤板的作用下,将固体与液体分别出来。
二、板框压滤机常见问题1. 滤布磨损快滤布磨损快的原因可能有很多,如滤布材料不合适、安装不当等。
一般来说,假如滤布磨损较快,需要检查滤布的材质、粘合剂、骨架结构等,可以尝试更换优质的滤布或更换合适的骨架结构。
2. 进料浓度低进料浓度低是指进入滤袋中的泥浆或悬浮液的固体含量较低,这会导致滤饼过于松散,难以分别出来。
假如碰到这种情况,可以尝试调整进料浓度,或者将原材料中的杂质除去。
3. 滤饼压实度不够滤饼压实度不够是指滤饼在滤布上聚积不够紧密,难以分别出来。
这个问题可能是由于滤饼压实器压力不足引起的。
可以尝试加添压实器的压力,或者加添压缩时间。
4. 滤饼厚度不均滤饼厚度不均可能会导致滤饼分别不彻底,甚至会损坏滤布。
这个问题通常是由于滤板和滤框之间的间隙不均匀引起的。
可以使用校正工具进行调整,使压缩板的各个部位间距均匀。
5. 液体回收不彻底液体回收不彻底是指压滤后留在滤饼中的液体回收不完全。
这个问题通常是由于排放门密封不严或液压系统压力不够高引起的。
假如碰到这个问题,可以尝试更换密封件或加添液压系统的压力。
三、板框压滤机的保养和维护为了保证板框压滤机正常运行,需要进行定期的保养和维护。
以下是一些常见的板框压滤机保养方法:1. 滤布更换定期更换滤布,可以延长机器的使用寿命,并且确保机器的过滤效率和分别效果。
一般来说,滤布的更换间隔可以依据生产情形和维护情况来确定。
2. 液压系统维护定期清洗和更换液压油,确保液压系统的正常工作。
假如液压油显现问题,可能会导致机器运行不稳定甚至无法正常工作。
3. 适量清洁定期对机器内部进行清洁和维护,确保机器的正常运转,并防止零部件污染。
板框压滤机在选煤厂应用中的常见故障及处理方法

板框压滤机在选煤厂应用中的常见故障及处理方法板框压滤机在选煤厂的应用中起着至关重要的作用,它可以将浆料中的固体颗粒通过压滤的方式分离出来,从而达到提高煤炭品质和提高生产效率的目的。
在长时间的使用过程中,板框压滤机也会遇到一些常见故障,影响其正常运行。
下面,我们将介绍一些板框压滤机在选煤厂应用中常见的故障及处理方法。
一、滤板漏水滤板漏水是板框压滤机常见的故障之一。
滤板漏水的情况有多种多样,如滤料泄漏、输浆口泄漏、滤料均匀性问题等。
这些问题都会导致滤板漏水,严重影响压滤效果。
解决方法:1.检查滤板的密封性能,如果发现有破损或老化的情况,及时更换新的滤板。
2.检查输浆口的密封性能,确保输浆口处没有漏水现象。
3.注意控制浆料的均匀性,避免出现浆料局部过厚或过薄的情况。
二、滤布磨损滤布是板框压滤机的重要组成部分,它承受着浆料的压榨和筛选工作,因此容易发生磨损。
一旦滤布磨损严重,将影响板框压滤机的正常运行。
解决方法:1.定期检查滤布的磨损情况,一旦发现磨损严重,及时更换新的滤布。
2.在更换滤布时,要注意调整好滤布的张紧度,避免过紧或过松造成的问题。
三、压滤效果差压滤效果差是选煤厂应用中常见的问题之一,它往往与板框压滤机的操作参数不当或设备故障有关。
解决方法:1.检查板框压滤机的压力调节系统,确保调节阀和液压系统的工作正常。
2.注意控制压力和压滤速度,避免过高或过低导致的压滤效果差。
3.定期清洗和维护板框压滤机,保持设备的清洁和正常运转状态。
四、设备堵塞板框压滤机在长时间运行中,很容易出现设备堵塞的情况,这主要是因为滤板、滤布等部件受到浆料的不断冲击和压榨,导致其中的固体颗粒堆积堵塞。
解决方法:1.定期清洗板框压滤机的滤板和滤布,保持其表面清洁,减少固体颗粒的积聚。
2.增加冲洗水量,避免滤布和滤板被固体颗粒堵塞。
以上介绍了板框压滤机在选煤厂应用中常见的故障及处理方法,希望对广大工程技术人员在实际生产中有所帮助。
板框压滤机运行中常见故障与应对措施研究

板框压滤机运行中常见故障与应对措施研究一、前言板框压滤机是利用压力将物料过滤出液体的一种常见过滤设备。
由于采用压力过滤,因此在使用过程中,时常会遇到各种故障。
本文主要介绍板框压滤机运行中常见故障及应对措施的研究。
二、常见故障1. 滤板漏液板框压滤机运行时,液体会通过滤布进入滤板中进行过滤。
但如果滤板存在裂纹、破损或密封不好等情况,就会出现滤板漏液的情况。
这种情况会导致过滤效果变差,从而影响产品质量。
2. 难以开口由于操作不当、使用时间过长等原因,板框的滤布或滤料可能会变硬。
这时,就会出现板框难以开口的情况。
严重时甚至会出现开不开的情况,导致板框压滤机无法正常使用。
3. 滤布磨损板框压滤机在运行时,由于不断的重复压滤操作,滤布不可避免的会存在磨损情况。
如果滤布磨损过度,会导致过滤效果下降,从而影响产品质量。
4. 滤饼质量差滤饼的质量好坏直接影响着产品的质量。
如果滤布太松或太紧,就会影响滤饼的均匀性;如果排水不彻底,就会导致滤饼中含有过多的水分,严重时还会出现滤饼分层或滤饼脱落的情况。
三、应对措施1. 滤板漏液如果发现滤板漏液,应该及时停机检查。
首先要确定漏液的具体位置,检查滤板密封情况、破损情况等,尽快进行加固或更换。
同时,在使用板框压滤机时,也要注意加强对滤板的检查与维护。
2. 难以开口如果板框难以开口,不能强行打开,可以通过加热或加压来解决。
具体做法是将板框放入蒸气窑或高压容器中,以达到软化滤布或滤料的目的。
当然,在正常使用过程中也要注意定期更换滤布或滤料,加强板框维护,避免出现板框难以开口的问题。
3.滤布磨损对于滤布磨损的问题,定期更换滤布或滤料既可以预防又可以解决。
另外,在使用过程中也要注意板框压滤机的压力控制,尽量降低过度压力对滤布的磨损。
4. 滤饼质量差滤饼质量差的主要原因是操作不当或设备维护不到位。
为了避免此类问题,在使用板框压滤机时应该加强对滤布的张力掌控,保持滤布紧绷,避免出现过多空隙;在清洗滤板时应该认真彻底,保证彻底排水;另外还要注意板框压滤机的压力控制,避免超过设定范围,使得滤饼质量出现问题。
压滤机常见的21种故障及处理方法

压滤机常见的21种故障及处理方法压滤机是一种非常重要的过滤设备,广泛应用于环保、制药、化工等多个行业。
但由于常常需要长时间连续工作,难免会出现一些故障。
下面,我们总结了常见的21种压滤机故障及处理方法。
一、压滤机无法启动原因:1.电源故障。
2.马达故障。
3.出现了堵塞现象。
4.机器连接处出现问题,导致不能启动。
处理方法:1.检查电源并保持通电状态。
2.清理马达故障。
3.清理压滤机内部,清除堵塞物。
4.检查所有接口处是否有问题,如果有则及时修补或更换。
二、压滤机运行时出现异响原因:1.铁件敲击声。
2.机器脱落或失衡。
3.轴承损坏或磨损。
处理方法:1.紧固螺丝。
2.重新调整机器的结构,使其保持平衡。
3.更换损坏或磨损的轴承。
三、过滤效率低原因:1.滤布被堵塞。
2.压滤机内部部分损坏。
3.压滤机停留时间不足。
处理方法:1.及时更换过滤布。
2.修复或更换内部部件。
3.增加压滤机停留时间。
四、滤筒容易堵塞原因:1.物料粘度过高。
2.过滤布过滤区域过小。
处理方法:1.调整物料粘度。
2.增加布袋过滤面积。
五、压滤机运行不平稳原因:1.过滤布过滤效果不佳。
2.压力不均匀或不足。
处理方法:1.更换过滤布。
2.适时调整压力。
六、滤布容易发生接缝脱落原因:1.接缝不结实。
2.滤布与机器连接部位不紧密。
处理方法:1.重新缝制。
2.改变机器连接部位。
七、压滤机过滤压力过低原因:1.泵的质量有问题。
2.泵速度不够快。
处理方法:1.更换质量可靠的泵。
2.适当提高泵的速度。
八、过滤布出现严重磨损或撕裂原因:1.使用时间过长。
2.磨损或撕裂布面。
处理方法:1.更换新的过滤布。
2.修复压滤机内部。
九、泥饼出现断裂原因:1.泥饼的结构不够紧密。
2.处理任务超过压滤机的承受能力。
处理方法:1.增加压力。
2.在泥饼中加入一些黏性材料。
十、过滤布的清洗效果不佳原因:1.清洗不彻底。
2.不正确地处理过滤布。
处理方法:1.提高清洗质量。
2.适当调整处理方式。
压滤机常见的21种故障及处理方法

压滤机常见的21种故障及处理方法压滤机是工业中用于固液分离的重要设备,它常常用于化工、制药、食品、环保等行业。
然而,压滤机在长时间运行中难免会遇到各种故障,影响设备的正常运行。
因此,了解压滤机常见的21种故障及处理方法,对于维护设备稳定运行非常重要。
1.滤布龟裂滤布龟裂是指在压滤机使用过程中,滤布出现龟裂或破损现象。
导致滤布龟裂的原因可能是因为滤布质量问题、操作不当或压滤机的部件损坏。
处理方法:首先要检查滤布的质量,确认是否符合规格要求,其次要注意操作方法是否正确,在使用过程中避免滤布过度拉伸或撕裂。
最后要定期对压滤机的各个部件进行检查,发现问题及时更换维修。
2.滤布堵塞滤布堵塞是指在压滤机使用过程中,由于固体颗粒过多或过大而导致滤布堵塞,影响设备的正常运行。
处理方法:定期清洗滤布,保持滤布表面清洁,并及时清除堵塞的固体颗粒。
同时可以考虑增加滤布的清洗频率,以减少滤布堵塞的发生。
3.压滤机泄漏压滤机泄漏通常是指在操作过程中,设备出现液体或气体泄漏的现象,这可能是由于密封件损坏或设备部件连接不严密所致。
处理方法:首先要定期检查压滤机的密封件,确保其完好无损。
其次要仔细检查设备的各个连接部位,确认连接是否牢固,发现问题及时进行维修。
4.压滤机滤料不干净在压滤机使用过程中,由于滤料不干净而导致设备无法正常工作。
处理方法:加强对滤料的预处理工作,确保滤料的洁净。
另外,可以适当增加滤料的压实度,以提高过滤效率。
5.压滤机过滤效果差压滤机在使用过程中,因为过滤效果差,无法达到预期的分离效果。
处理方法:首先要检查滤布的状态,确保其没有堵塞或磨损。
其次要检查滤饼的厚度和均匀性,确保其在整个滤板上分布均匀。
最后要检查过滤介质的性能,选择合适的过滤介质以提高过滤效果。
6.压滤机滤饼过薄压滤机在使用过程中,由于滤饼过薄而影响设备的正常运行。
处理方法:可以适当增加压滤机的压力,以提高滤料的压实度,避免滤饼过薄影响过滤效果。
板框压滤机在选煤厂应用中的常见故障及处理方法

板框压滤机在选煤厂应用中的常见故障及处理方法【摘要】板框压滤机在选煤厂起到非常重要的作用,但在使用过程中常会出现一些故障。
本文列举了常见的板框压滤机故障及处理方法,包括滤布堵塞、板框漏水、压滤效果差和电气故障。
针对这些问题,提出了加强维护和保养工作以及及时处理故障问题的建议。
通过对板框压滤机常见故障及处理方法的分析,希望能够帮助选煤厂更好地维护和管理板框压滤机,确保设备正常运行,保障生产效率和品质。
【关键词】板框压滤机、选煤厂、常见故障、处理方法、滤布堵塞、板框漏水、压滤效果差、电气故障、维护、保养、及时处理、结论。
1. 引言1.1 选煤厂中板框压滤机的重要性选煤厂中板框压滤机是煤炭处理过程中非常重要的设备之一,它主要用于固液分离,将煤炭浆料中的固体颗粒和水分分离出来,使煤炭达到干燥的要求。
板框压滤机通过板框压榨和滤布过滤的方式,将煤炭浆料中的水分排除,提高煤炭的干燥效果,从而提高煤炭的燃烧效率和质量。
在选煤厂生产中,板框压滤机扮演着不可替代的角色,是煤炭处理过程中必不可少的设备。
保持板框压滤机的正常运行状态对于选煤厂的生产效率和产品质量至关重要。
只有加强对板框压滤机的维护和保养工作,及时处理故障问题,才能确保选煤厂的稳定运行和生产效益的最大化。
2. 正文2.1 板框压滤机常见故障及处理方法板框压滤机在选煤厂中起着至关重要的作用,能够有效地处理煤矸中的水分和杂质,提高煤炭的品质和减少煤矸的浪费。
在实际运行过程中,板框压滤机也会出现一些常见的故障,需要及时处理以保证设备的正常运行。
一、滤布堵塞滤布堵塞是板框压滤机常见的故障之一,通常是由于处理过程中煤矸中的颗粒和杂质堵塞了滤布的毛孔,导致过滤效果下降。
处理方法包括定期清洗滤布、调整过滤参数以增加过滤效率、使用辅助清洗装置等。
二、板框漏水板框漏水会影响板框压滤机的正常运行,导致过滤效果下降甚至无法正常使用。
处理方法包括检查板框和密封圈是否完好,及时更换损坏的部件,调整压力等。
板框式压滤机使用中常见问题及解决方法

板框式压滤机使用中常见问题及解决方法设备在使用过程中总会出现一些小问题,作为操作人员,了解了它的解决方法,有利于我们的使用。
下面小编为您介绍:板框式压滤机使用中常见问题及解决方法。
板框式压滤机液压部分是驱动压紧板压紧或松开滤板的动力装置,配置了柱塞泵及各种控制阀。
压紧滤板时,按下"压紧"按钮,电机启动,活塞杆前移,板框式压滤机压紧滤板;当油压上升到电接点压力表的上限值时,电接点压力表上限接通而停泵;此时,板框式压滤机即进入自动保压状态;当油压降至电接点压力表调定的下限值时,板框式压滤机塞泵重新启动以保证过滤所需工作压力;回程时,按下"回程"按钮,电机启动,活塞杆带动压紧板回程,滤板松开;按下"拉板"按钮,机械手自动往复拉板,当拉完最后一块板时,装在止推板主梁上的行程开关被触动,机械手自动回程,当机械手回至起始位置时,板框式压滤机触动行程开关而自动停止。
板框式压滤机不运行怎么办?1、检查一下在压泥过程中滤布旁是否漏泥,出水口是否有泥巴漏出,如果有就是滤布的问题。
2、进气压力是否有问题?抽泥和吹气的时候都有压力控制的,看下是否正常,可以试调一下这两个过程所需的压力设定值或者是各自的时间设定值再者可能:使用过程中应注意的地方:压滤机需要很好的控制进料压力;最好不要对废水使用絮凝剂等,会堵塞滤布的过滤孔;压紧以后要避免跑浆,会损失压力。
滤布破损后,下一板之前要及时更换。
板框压滤机的板块被损坏怎么办?1、当污泥过稠或干块遗留时,就会造成供料口的堵塞,此时滤板间没有了介质只剩下液压系统本身的压力,此时板块本身由于长时间受压极易造成损坏。
2、供料不足或供料中含有不合适的固体颗粒时,同样会造成板框本身受力过多以至于损坏。
3、如果流出口被固体堵塞或启动时关闭了供料阀或出阀,压力无处外泄,以至于造成损坏。
4、滤板清理不净时,有时会造成介质外泄,一旦外泄,板框边缘就会被冲刷出一道一道的小沟来,介质的大量外泄造成压力无法升高,泥饼无法形成。
板框压滤机在选煤厂应用中的常见故障及处理方法

板框压滤机在选煤厂应用中的常见故障及处理方法
板框压滤机是选煤厂中常用的固液分离设备,用于将煤浆中的固体颗粒与液体分离。
在应用过程中,板框压滤机也会出现一些常见的故障。
下面就常见故障及处理方法进行详细介绍。
一、滤布破损
滤布破损是常见的板框压滤机故障之一。
滤布破损主要是由于操作不当或者过滤介质的颗粒过大、过硬引起的。
当发现滤布破损后,要及时进行更换,避免继续使用,否则会进一步增加滤布破损的程度。
二、滤板漏液
滤板漏液是指在板框压滤机过滤过程中,液体从滤板的间隙处泄漏出来。
滤板漏液的原因可以是滤板密封不好或者滤布破损。
若发现滤板漏液,可以先检查滤板的密封性,确保滤板与滤板之间没有间隙。
若滤板密封良好,可以更换滤布解决问题。
三、滤饼堵塞
滤饼堵塞是指在过滤过程中,滤饼的厚度过大,导致液体无法正常通过滤饼。
滤饼堵塞的原因可以是煤浆中的颗粒过多,或者滤布上的固体颗粒堆积过多。
发现滤饼堵塞后,可以适当调整料浆的进料量和速度,减少滤饼的厚度。
定期清洗滤布,避免固体颗粒堆积过多。
四、板框压板松动
板框压板松动是指在压滤过程中,板框压板之间的紧密度不够,导致滤布与滤板之间出现间隙。
造成板框压板松动的原因可以是压力不够或者板框压板固定不紧。
发现板框压板松动后,可以增加压力或者紧固板框压板,使其紧密连接。
五、滤液浊度高
滤液浊度高是指滤液中的悬浮物颗粒含量较高。
造成滤液浊度高的原因可以是滤布的选择不合理,或者滤布未及时更换。
要解决滤液浊度高的问题,可以更换合适的滤布,并定期对滤布进行清洗和更换。
板框压滤机运行中常见故障与应对措施

液压系统泄漏
检查液压管路、接头等处是否有泄 漏,及时更换密封件或紧固螺栓。
液压系统温度过高
检查液压油是否清洁,及时更换液 压油;检查冷却系统是否正常工作 ,清理散热器。
电气系统故障应对措施与解决方案
电源故障
检查电源线路是否正常,确保电 源电压稳定;检查电气元件是否 有损坏,及时更换。
控制系统故障
滤布堵塞
检查滤布材质、孔径等是否符合要求,及时更换损坏滤布;检查滤 布安装是否正确,避免折叠或扭曲。
刮刀磨损
检查刮刀材质、硬度等是否符合要求,及时更换磨损刮刀;检查刮 刀安装是否正确,避免偏斜或卡滞。
其他故障类型应对措施与解决方案
振动噪声过大
检查设备安装基础是否牢固,调整设备位置以减少振动;检查各部 件连接是否松动,紧固螺栓;检查液压系统压力是否过高,适当调 整。
板框压滤机运行中常见故障 与应对措施
汇报人: 日期:
目录
• 板框压滤机概述 • 常见故障类型及原因分析 • 应对措施与解决方案 • 预防性维护与保养建议 • 总结与展望未来发展趋势
01
板框压滤机概述
板框压滤机定义与工作原理
01
板框压滤机是一种间歇性过滤设 备,广泛应用于各种工业领域的 固液分离和液体净化。
常见故障类型及原因分析
液压系统故障
01
02
03
液压油温过高
液压油温过高可能导致油 液粘度降低,泄漏增加, 影响板框压滤机的正常运 行。
液压油泄漏
液压油泄漏可能导致环境 污染和资源浪费,同时也 会影响设备的正常运行。
液压系统压力不足
液压系统压力不足可能导 致板框压滤机无法正常工 作。
电气系统故障
电源故障
板框式压滤机液压站常见故障及处理措施

板框式压滤机液压站常见故障及处理措施
板框式压滤机液压站常见故障及处理措施板框压滤机压缩时油缸压力不足
1.、油泵损坏更换或修理
2.、大活塞团封圈损坏更换
3.高压溢流阀损坏或卡死更换或修理
4.、本、小活赛“”型密封圈损坏更换
5.、换向阀损坏更换或修理
6.、压力调整有误重新调整压力
一、板框压滤机液压系统压力不足或无压力
7.、油粘度过低更换合格油
8.油泵损坏更换或修理
9.、油泵系统中有部位漏油检查后对症修理。
10.、压力调整有误重新调整压力
11.板框压滤机液压系统严重噪音或压力不稳:
12.、溢流阀工作不稳更换或修理
13.、油路中有空气排净空气力不稳
14.油泵吸空或吸油管堵塞;油箱加油,解决吸油管。
15.、滤板密封面来有杂物清理密封面
16.、油泵损坏或磨损更换或修理
17.、管路震动紧固或加固
二、板框压滤机退回时油缸压力不足:
18.、小活塞O型密封圈损坏更换
19.低压溢流阀损坏或卡死更换或维修
20.、小活塞密封圈损坏维修或者更换
21.、小活塞密封圈损坏更换
22.、油缸内泄露更换油缸密封圈。
压滤机常见的21种故障及处理方法

压滤机常见的21种故障及处理方法压滤机作为一种常见的固液分离设备,在生产中使用广泛。
然而,由于长时间的使用和维护不当等原因,压滤机也会出现各种故障。
本文将介绍压滤机常见的21种故障及处理方法,希望能够帮助读者更好地维护和使用压滤机。
一、滤布老化滤布老化是压滤机常见的故障之一。
由于滤布长时间的使用和清洗,会导致滤布变硬、破损、开线等情况,影响压滤机的过滤效果。
处理方法:及时更换滤布,并定期对滤布进行检查和维护,保证滤布的使用寿命。
二、滤板变形滤板变形是由于过滤压力过大或使用时间过长,导致滤板变形、开裂等情况,影响压滤机的使用效果。
处理方法:及时更换滤板,并在使用过程中注意控制过滤压力,以延长滤板的使用寿命。
三、滤饼不易脱落滤饼不易脱落是由于压滤机操作不当或滤布不适合过滤物料等原因导致的故障。
处理方法:选择适合过滤物料的滤布,并在操作时注意控制过滤压力、过滤时间和过滤速度,以保证滤饼的脱落。
四、滤饼过厚滤饼过厚是由于过滤时间过长或滤布不适合过滤物料等原因导致的故障。
处理方法:选择适合过滤物料的滤布,并在操作时注意控制过滤时间和过滤速度,以保证滤饼的厚度。
五、滤饼不均匀滤饼不均匀是由于过滤物料不均匀或滤布使用不当等原因导致的故障。
处理方法:在操作时注意控制过滤物料的流量和速度,并选择适合过滤物料的滤布,以保证滤饼的均匀性。
六、滤饼粘连滤饼粘连是由于过滤物料过于黏稠或滤布使用不当等原因导致的故障。
处理方法:选择适合过滤物料的滤布,并在操作时注意控制过滤物料的温度和流量,以避免滤饼的粘连。
七、滤布破损滤布破损是由于过滤物料中含有硬颗粒或滤布使用不当等原因导致的故障。
处理方法:选择适合过滤物料的滤布,并在操作时注意控制过滤物料的颗粒大小和硬度,以避免滤布的破损。
八、滤布脱落滤布脱落是由于滤布安装不牢固或使用时间过长等原因导致的故障。
处理方法:及时更换滤布,并在安装时注意牢固性,以避免滤布的脱落。
九、滤饼干燥不良滤饼干燥不良是由于过滤物料含水量过高或过滤时间过短等原因导致的故障。
板框压滤机在选煤厂应用中的常见故障及处理方法

板框压滤机在选煤厂应用中的常见故障及处理方法板框压滤机是选煤厂中常用的固液分离设备,主要用于压滤和过滤煤矸石、泥浆等固体物料。
在使用过程中,由于多种原因,板框压滤机会出现一些常见故障。
本文将就板框压滤机在选煤厂应用中的常见故障及处理方法进行分析和总结。
1. 漏料现象(1)故障原因:板框压滤机漏料的原因可能是机械密封件磨损或损坏,导致密封不严;过滤室腔体内的水分或污泥高于规定标准,无法很好地形成滤饼而导致漏料。
(2)处理方法:首先检查机械密封件的磨损情况,如有磨损,应及时更换密封件。
检查过滤室内环境,将过高水分或污泥做好调整,保证过滤室内压力平衡,避免漏料的发生。
2. 滤饼厚度不均匀(1)故障原因:滤饼厚度不均匀可能是进料流量不均匀导致的,也可能是过滤时间不均匀造成的。
(2)处理方法:应调整进料流量,保证进料均匀,避免滤饼厚度不均匀的情况发生。
对于过滤时间不均匀的情况,可以根据实际情况来调整过滤时间,保证滤饼的厚度均匀。
3. 滤饼脱落不完整(1)故障原因:滤饼脱落不完整可能是由于滤板或滤框松动或变形导致的,也可能是悬挂设备故障造成的。
(2)处理方法:首先检查滤板和滤框是否松动或变形,如有松动或变形的情况应及时固定或更换。
检查悬挂设备是否正常,如有故障应及时维修或更换悬挂设备。
4. 过滤后的液体清洁度不达标(1)故障原因:过滤后液体清洁度不达标可能是滤布堵塞或磨损导致的,也可能是过滤室内存在污泥残留或外部进料流量过大导致的。
(2)处理方法:首先检查滤布是否堵塞或磨损,如有情况应及时清洗或更换滤布。
清理过滤室内的污泥残留物,保持过滤室内环境清洁。
在外部进料流量过大时,应及时减小进料流量,保持过滤室内压力平衡,避免过滤后液体清洁度不达标的情况发生。
5. 没有滤饼形成(2)处理方法:首先检查滤布是否松动或损坏,如有情况应及时固定或更换滤布。
调整过滤室内的水分,保持合适的水分含量,以便滤饼能够充分形成。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
板框式压滤机示意图及常见的21种故障处理方法如今,板框压滤机在污泥污水处理中的应用越来越多。
具体如下图:
由于部分厂家采用不合格配件,或因为设备老化,或者由于操作不当,压滤机在使用过程中,可能会出现各种各样的问题而不能正常运行。
下面简单介绍一些常见的压滤机问题和遇到这种问题时的处理方法:
压滤机故障1:压力不足
处理办法:溢流阀损坏,维修或更换;油位不够,补充液压油;油泵损坏,更换油泵;阀块和接头处泄漏,拧紧或更换O型圈;油缸密封圈磨损,更换密封圈。
压滤机故障2:保压不佳
处理办法:活塞密封圈磨损,更换密封圈;油路泄漏,检修油路;液控单向阀堵塞或磨损,清洗或更换;电磁球阀堵塞或磨损,清洗或更换。
压滤机故障3:滤板破裂
处理办法:过滤时进料压力过高,调整进料压力;进料温度过高,换高温板或滤前冷却;进料速度过快,降低进料速度;滤板进料孔堵塞,清理进料孔;滤布破损,出料口堵塞,更换滤布,清理干净;煤饼不饱满,清理检查使煤饼饱满。
压滤机故障4:滤板向上抬起
处理办法:安装基础不平整,重新修整地基;滤板下部除渣不净,清除干净。
压滤机故障5:滤液不清
处理办法:滤布破损,更换滤布;滤布选择不当,重新试验,更换滤布;滤布开孔过大,更换滤布;滤布缝合处开线,重新缝合。
压滤机故障6:液压系统有噪声
处理办法:吸入空气,打开放气阀放气;紧固件松动,紧固;液压油粘度过大,降低液压油粘度。
压滤机故障7:主梁弯曲
处理办法:油缸端地基粗糙自由度不够,重新安装;滤板排列不平行,拉板不同步,重新排列滤板,调整拉板小车同步性;头板不正,压滤支撑架变形,调整找整。
压滤机故障8:小车不拉板
处理办法:限位开关无信号,调整头板位置;小车不到位,调整小车位置;Y4、Y5不动作,更换Y4、Y5继电器。
压滤机故障9:滤布损坏
处理办法:滤布上煤泥多,及时冲洗;一级旋流器跑粗,更换底流嘴。
压滤机故障10:合板超时报警
处理办法:合板接近开关坏,更换接近开关;拉板电机及变频器或减速机及链条传动机构有压滤机故障,检查维修。
压滤机故障11:压紧超时报警
处理办法:电接点压力表损坏,检查更换;液压系统压滤机故障,检查维修。
压滤机故障12:进料阀门超时报警
处理办法:电磁阀不动作,检查更换;行程开关坏,检查维修更换;风压不够,检查维修。
压滤机故障13:进料泵启动后不能正常上料
处理办法:电机和泵的联轴器坏,检查维修;进料管堵,清理。
压滤机故障14:喷浆
处理办法:压紧力不够,增加压紧力;滤板边缘夹煤泥,清理煤泥;滤布折叠,整平滤布。
压滤机故障15:止退销上下不动
处理办法:接近开关接触不良,检查更换接近开关;止退销机构压滤机故障,检查制动电机。
压滤机故障16:压榨时进气阀门无法打开
处理办法:进气压力低,检查空压机;进气压力表坏,更换压力表。
压滤机故障17:压榨时空板滤液管跑风
处理办法:滤板破损,检查更换滤板;滤板进气孔密封圈掉,补密封圈。
压滤机故障18:卸荷松开,面板显示松开超时
处理办法:松开接近开关坏,更换接近开关;液压压滤机故障,检查并维修。
压滤机故障19:头板位移过缓
处理办法:高、低压油泵上油不正常,检修滤油器,排出泵内空气,检查高、低压油泵性能。
压滤机故障20:拉板装置频繁冲击滤板手把,但不返回
处理办法:拉板油不足,压力继电器不动作,调节压力继电器弹簧和调速阀流量,增加油路压力。
压滤机故障21:油泵发热不上油
处理办法:电机或油泵转向不对,油脏,油面低,油泵有问题等,调整油泵或电机转向;清洗油泵、滤油器;加油,检查油泵等。
以上所列是最常见的21种压滤机故障,遇到这些故障,我们可以采用以上方法着手解决,如果遇到自己无法解决的故障,一定要联系压滤机厂家或专业的压滤机维修人员进行解决。
