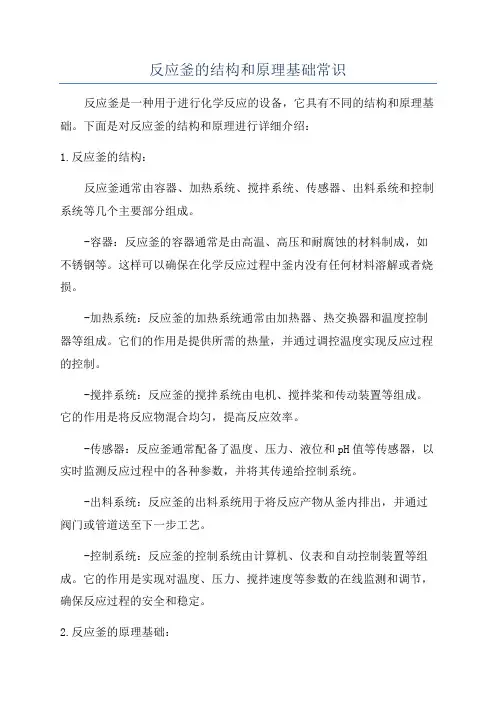

反应釜的结构和原理基础常识
反应釜的结构和原理基础常识反应釜是一种用于进行化学反应的设备，它具有不同的结构和原理基础。
下面是对反应釜的结构和原理进行详细介绍：1.反应釜的结构：反应釜通常由容器、加热系统、搅拌系统、传感器、出料系统和控制系统等几个主要部分组成。
-容器：反应釜的容器通常是由高温、高压和耐腐蚀的材料制成，如不锈钢等。
这样可以确保在化学反应过程中釜内没有任何材料溶解或者烧损。
-加热系统：反应釜的加热系统通常由加热器、热交换器和温度控制器等组成。
它们的作用是提供所需的热量，并通过调控温度实现反应过程的控制。
-搅拌系统：反应釜的搅拌系统由电机、搅拌桨和传动装置等组成。
它的作用是将反应物混合均匀，提高反应效率。
-传感器：反应釜通常配备了温度、压力、液位和pH值等传感器，以实时监测反应过程中的各种参数，并将其传递给控制系统。
-出料系统：反应釜的出料系统用于将反应产物从釜内排出，并通过阀门或管道送至下一步工艺。
-控制系统：反应釜的控制系统由计算机、仪表和自动控制装置等组成。
它的作用是实现对温度、压力、搅拌速度等参数的在线监测和调节，确保反应过程的安全和稳定。
2.反应釜的原理基础：反应釜的原理基础主要包括热力学和动力学两个方面。
-热力学：热力学是研究能量转化和物质转化的科学。
在反应釜中，热力学的应用主要体现在反应过程中的能量变化和反应热的释放。
通过测量和控制反应物的热力学参数，如反应热、焓变等，可以预测和控制反应过程的热量变化，保证反应的安全进行。
-动力学：动力学是研究物质在反应过程中速度和机理的科学。
在反应釜中，动力学的应用主要体现在反应速率的控制上。
通过调节搅拌速度、温度、物质浓度等因素，可以改变反应速率，从而达到控制反应过程的目的。
在实际应用中，反应釜还常常结合其他工艺设备，如冷却系统、分离系统等，以实现对反应过程的完整控制和监测。
此外，反应釜还可以根据不同的反应要求进行结构和功能的定制，以适应不同的反应需求。
总结起来，反应釜是一种用于进行化学反应的设备，它具有复杂的结构和基础原理。
反应釜工作原理
反应釜工作原理反应釜是一种广泛应用于化学工业中的设备，主要用于进行化学反应、合成和加热等过程。
它采用特殊的设计和结构，以确保反应过程的安全、高效和可控性。
本文将介绍反应釜的工作原理及其应用。
一、反应釜的基本结构反应釜通常由釜体、搅拌器、加热系统、冷却系统、气体进出口、温度、压力传感器等组成。
1. 釜体：釜体是反应釜的主体部分，由耐腐蚀的材料制成，如不锈钢、玻璃钢等。
釜体内部通常有涂层或搅拌器，以增强反应的均匀性和效率。
2. 搅拌器：搅拌器用于搅拌反应物，使其充分混合，并加快反应速率。
常见的搅拌器类型包括锚式搅拌器、桨叶搅拌器和螺旋搅拌器等。
3. 加热系统：加热系统通常采用电加热、蒸汽加热或导热油加热等方式，以提供反应所需的温度条件。
加热系统的设计需考虑温度的均匀性和安全性。
4. 冷却系统：冷却系统通过外部循环冷却介质（如冷水或冷却剂）来控制反应温度。
冷却系统的设计需考虑冷却效率和安全性。
5. 气体进出口：一些反应需要通过引入或排出气体来调节反应环境。
通常，反应釜配备了气体进出口和相应的控制系统。
6. 温度、压力传感器：温度和压力传感器用于监测反应釜内的温度和压力变化，以确保反应过程的稳定和安全。
二、反应釜的工作原理反应釜的工作原理基于化学反应的热力学和动力学原理。
在反应釜中，反应物与催化剂（如果需要）在适当的温度和压力条件下进行反应。
搅拌器的运转使反应物充分混合，提高反应速率。
反应过程中，釜体的加热系统提供所需的温度，使反应物达到活化能，并促进反应发生。
冷却系统可以通过控制冷却介质的流动和温度来调节反应温度，避免反应物过热。
气体进出口可以用于调节反应釜内的气氛和压力。
温度、压力传感器监测反应釜内的温度和压力变化。
通过与控制系统的连接，可以实现对反应过程的实时监测和控制。
三、反应釜的应用反应釜广泛应用于化学、制药、食品、冶金等工业领域。
它们可用于以下过程：1. 化学反应：反应釜可用于合成化学反应、聚合反应、酯化反应等。
实验室反应釜的原理结构介绍
实验室反应釜的原理结构介绍实验室反应釜是一种广泛应用于化学、医药、食品、新材料等领域的精密设备，主要用于合成、反应、催化、蒸发、浓缩、晶化等实验室工作。
下面我们将对实验室反应釜的原理和结构进行介绍。
一、反应釜的原理实验室反应釜通过在釜内加热、搅拌和灌注反应物，使反应物在一定的温度、压力下发生化学反应，从而得到想要的产物。
由于实验室反应釜的精密程度较高，因此反应速度较快，产物得率也较高，同时还能控制反应釜内的温度、压力、搅拌速度等参数以实现对反应过程的精确控制。
二、反应釜的结构实验室反应釜通常由釜体、釜盖、加热器、搅拌器、冷却器、温度传感器、压力表、进气口、排气口等几部分构成。
1. 釜体釜体通常由高强度、耐腐蚀性能好的不锈钢材料制成，内表面经过抛光处理，使反应过程中的介质不附着于容器内壁，而且便于清洁。
外表面经过喷漆处理，使设备色泽鲜亮、美观大方。
2. 釜盖釜盖是反应釜的主要部分之一，它能够紧密地封闭反应釜，避免反应过程中挥发物质的逸出和外界污染的进入，同时还可以进行釜内搅拌、料液加料、进气排气等操作。
釜盖上通常还配有视窗、灭火器等安全装置。
3. 加热器加热器是实验室反应釜的主要加热部件，通过加热器对反应釜进行逐步加温，使釜内的反应体系逐渐升温，从而引发反应。
4. 搅拌器搅拌器是实验室反应釜的核心部件。
它主要起到搅拌反应物、加速反应速率的作用，从而提高反应效率。
搅拌器种类繁多，有框式搅拌器、大角度搅拌器、半螺旋搅拌器等多种类型。
5. 冷却器冷却器通常由冷却水冷却管和外壳组成，可以通过对反应釜内液体进行冷却，从而实现相对较低的温度下反应的进行。
6. 温度传感器温度传感器是一个用于测量实验室反应釜的温度的装置。
它通常位于反应釜内部，可实时检测反应釜内部的温度，并通过接口连接计算机，以实现实时监测和精确的温度调节。
7. 压力表压力表是用于检测反应釜内压力的装置。
它实时监测反应体系中的压力，并提供正确的实时数据，以帮助科学家进行精确的反应控制。
反应釜工作原理
反应釜工作原理反应釜是一种常用的化学反应容器，广泛应用于化学、医药、食品等领域。
它能够在高温、高压下进行化学反应，并在一定条件下控制反应速率和反应产物的选择性。
本文将从反应釜的结构、工作原理和应用领域三个方面进行论述。
一、反应釜的结构反应釜主要由壳体、夹套、搅拌装置、配料装置、温度控制装置和压力控制装置等组成。
1. 壳体：壳体是反应釜的主要部分，通常由不锈钢或玻璃钢制成。
它能够承受高压和高温的作用，并保证反应的安全进行。
2. 夹套：夹套位于反应釜的外侧，夹套内部充满了介质，如低温液体或热媒体。
通过夹套调节反应釜的温度，高效地控制反应的进行。
3. 搅拌装置：搅拌装置有多种形式，如锚式搅拌器、桨叶式搅拌器等。
它能够保证反应物质混合均匀，并提供足够的反应表面，加速反应速率。
4. 配料装置：配料装置用于向反应釜中加入原料和试剂。
可以通过手动或自动控制实现。
5. 温度控制装置：温度控制装置包括加热装置和冷却装置。
可根据反应需求提供恒温条件，确保反应温度的精确控制。
6. 压力控制装置：压力控制装置用于调节反应釜内的压力，避免压力过高或过低对反应过程造成不良影响。
二、反应釜的工作原理反应釜的工作原理基于热力学和化学动力学原理。
当反应釜密封后，加入适量的反应物质和催化剂，并控制好温度和压力条件。
随着温度的升高，反应物质之间发生化学反应，生成新的化合物。
反应釜在控制温度和压力条件下，可以通过调节反应时间以及催化剂的选择来控制反应的进行。
通过不同的操作条件，可以实现不同的反应类型，如酯化、合成、水解等。
三、反应釜的应用领域反应釜在化学工业中有广泛的应用。
以下是几个常见的应用领域：1. 化学合成：反应釜可用于有机合成、无机合成、聚合反应等领域。
在高温和高压下，多相反应的速率和选择性都会得到提高，以满足不同反应的需求。
2. 药物合成：药物合成需要高纯度和高选择性的反应过程。
反应釜能够在温度和压力的控制下，有效地合成药物活性成分，并控制产物的纯度。
反应釜知识大全
对于高粘度液体，就选用大直径、低转速搅拌器，如锚式、框式和桨式。
2、按搅拌目的选型
对低粘度均相液体混合，主要考虑循环流量，各种搅拌器的循环流量按从大到小顺序排列：推进式、涡轮式、桨式。
对于非均相液-液分散过程，首先考虑剪切作用，同时要求有较大的循环流量，各种搅拌器的剪切作用按从大到小的顺序排列：涡轮式、推进式、桨式。
5碳钢反应釜
适用于不含腐蚀性液体的环境，比如某些油品的加工。
6不锈钢反应釜
具有优良的机械性能，可承受较高的工作压力，也可承受块状固体物料中料时的冲击。
耐热性能好，工作温度范围广（-196—600℃），在较高温度下不会氧气起皮，可用于直接明火加热。
具有较高的耐磨腐蚀性能。
传热效果好，升温和降温速度快。
4电加热反应釜
将电阻丝缠绕在反应釜筒体的绝缘层上，或安装在离反应釜若干距离的特设绝缘体上，便可用电来加热反应。前三种方法获得高温均需在釜体上增设夹套，由于温度变化的幅度大，使釜的夹套及壳体承受温度变化而产生温差压力。
采用电加热时，设备较轻便简单，温度较易调节，而且不用泵、炉子、烟囱等设施，开动也非常简单，危险性不高，成本费用较低，但操作费用较其它加热方法高，热效率在85%以下，因此适用于加热温度在400℃以下和电能价格较低的地方。
2蒸汽加热反应釜
加热温度在100℃以下时，可用一个大气压以下的蒸汽来加热；当加热范围是100-180℃时，用饱和蒸汽；当温度更高时，可采用高压过热蒸汽。
3其他介质加热的反应釜
若工艺要求必须在高温下操作，或欲避免采用高压的加热系统时，可用其它介质来代替水和蒸汽，如矿物油(275-300℃)、联苯醚混合剂(沸点258℃)、熔盐(140-540℃)、液态铅(熔点327℃)等。
连续搅拌釜式反应器
3. 质量检测
本实验中采用电导方法测量反应物A的浓度变化。 对于乙酸乙酯皂化反应，参与导电的离子 有Na+、OH-和CH3COO-。Na+在反应前后浓 度不变，OH-的迁移率远大于CH3COO-的迁移率。随 着反应的进行，OH-不断减少，物 系的电导值随之不断下降。因此，物系的电导值的变化与CH3COOH的浓度变化成正 比，而由电导电极测得的电导率L与其检测仪输出的电压信号U也呈线性关系，则如 下关系式成立：
续搅拌釜式反应器液相反应的速 率常数测定 一、实验目的
本实验采用连续流动搅拌釜式反应器进 行液相反应动力学研究。实验用连续输入 的方法，在定常流动下，测定乙酸乙酯皂 化反应的反应速率和反应速率常数。
二、实验原理
1. 2.
3.
反应速率 反应速率常数 质量检测
1. 反应速率 连续流动搅拌釜式反应器的摩尔衡算基本方程：
FAO-FA-∫0V(-rA)dV=dnA/dt
对于定常流动下的全混流反应器，上式可简化为：
FAO-FA-(-rA)V=0→ (-rA)= FAO-FA /V
对于恒容过程而言，流入反应器的体积流率Vs,0等于流出反应器的体积流率Vs。 若反应物A的起始浓度为CA,0，反应器出口亦即反应器内的反应物A的浓度为 CA，则上式可改写为：(-rA)= （CA,0-CA）/（V/Vs,0）=（CA,0-CA）/τ
2. 标定浓度曲线的实验步骤
3.测定反应速率和反应速率常数的实验步骤
（1）停止加热和搅拌后，将反应器内的纯水放尽。启 动并调定计量泵，同时以等流率向器 内加入料液A和 B。待液面稳定后，启动搅拌器和加热器并控制转速和 温度恒定。当搅拌转速 在600r· min-1时，总体积流率 在2.7~16L· h-1（相当于计量泵显示10~60 r·min-1）范围 内，均可接近全混流。 （2）当操作状态达到稳定之后，按数据采集键，采集 与浓度CA相应的电压信号U。待屏幕 上 显示的曲线平直 之后，按终止采集键，取其平直段的平均值，即为与釜 内最终浓度CA相应 的U值。 （3）改变流量重复上述实验步骤，测得一组在一定温 度下，不同流量时的U值数据。
反应釜的工作原理
反应釜的工作原理反应釜是一种广泛应用于化工领域的设备，具有很多优点，如高效、靠谱、安全等。
它主要用于溶液的混合、加热、反应和冷却等过程，广泛应用于制药、化肥、石油和化学工业等领域。
本文将详细介绍反应釜的工作原理，并分点列出其工作原理的几个关键方面。
1. 设备结构和组成反应釜通常由容器、加热器、搅拌器、传热面、压力控制装置和控制系统等部分组成。
容器是整个设备的主体部分，用于容纳反应物和产物。
加热器用于提供能量，增加物质的温度。
搅拌器通过旋转搅拌叶片来混合反应物，并提供更大的接触面积。
传热面用于进行反应体系的加热或冷却。
压力控制装置用于控制反应釜的压力。
控制系统用于监测和控制各个部分的工作状态。
2. 加热和冷却过程反应釜中的加热和冷却过程是很重要的工作原理。
在加热过程中，加热器提供热能，使反应物的温度上升。
这种加热方式可以通过电加热、蒸汽加热、导热油加热等方式实现。
在冷却过程中，传热面通过介质流动或传导方式，将反应物的热量带走，实现反应体系的降温。
通常可以通过提供冷却介质，如冷却水或制冷剂来实现。
3. 搅拌过程搅拌是反应釜的另一个重要工作原理。
搅拌器通过旋转搅拌叶片，将反应物进行快速和均匀的混合，增加反应物之间的接触面积，促进反应的进行。
在搅拌过程中，还可以通过调整搅拌速度和形式，如叶片形状和数量，来控制反应的速率和效果。
4. 压力控制压力控制是反应釜的关键工作原理之一。
在反应过程中，某些反应可能需要在高压下进行，而另一些反应可能需要在低压下进行。
因此，反应釜需要具备相应的压力控制装置，以确保反应的顺利进行。
压力控制装置通常包括压力传感器、安全阀和压力控制器等部分。
压力传感器用于实时监测反应釜内的压力变化，安全阀用于在压力超过设定值时释放压力，压力控制器用于调节和控制反应釜的压力。
5. 控制系统控制系统是反应釜的另一个重要组成部分，它用于监测和控制各个部分的工作状态。
控制系统通常包括传感器、控制器和执行器等部分。
反应釜的工作原理
反应釜的工作原理反应釜是一种常见的化学实验设备，用于进行化学反应，具有稳定、安全、高效的特点。
它通常由压力容器、搅拌器、加热装置、冷却装置、控制系统等组成。
反应釜的工作原理涉及多个方面，下面将分别进行介绍。
首先，反应釜的压力容器是实现化学反应的基础部件之一、它由优质的金属材料制成，具有足够的强度和刚度，能够承受高压和高温的工作条件。
在化学反应过程中，通常会产生气体或液体，压力容器能够有效地封闭和储存这些物质，防止它们泄漏到外部环境中，保证反应的进行和安全。
其次，反应釜中的搅拌器起到混合和传质的作用。
它通常由马达、搅拌叶片和轴承等部件组成。
搅拌器通过旋转搅拌叶片使反应物充分混合，提高反应速率和反应效果。
同时，搅拌还可以促进物质间的质量传递，增加反应的均匀性和效率，防止反应物在容器中局部堆积和结块。
另外，反应釜的加热装置是实现化学反应的重要设备之一、它通常采用电热管或外部热交换器进行加热，实现对反应体系的恒温控制。
加热装置能够提供适当的温度条件，使反应体系达到所需的反应温度。
在复杂的反应过程中，加热装置能够实现多段控温，满足不同阶段的反应需求。
此外，反应釜还配备有冷却装置。
冷却装置常见的有内外套管、冷却卷管等形式。
在一些反应中，需要通过控制温度来控制反应速率和反应产物的选择性。
冷却装置能够调节反应体系的温度，将产生的热量导出，保持反应体系的恒温。
同时，冷却装置还可以防止反应体系过热，保护反应器的安全性。
最后，反应釜的控制系统是实现反应过程自动化和安全控制的重要部分。
控制系统通常包括温度传感器、压力传感器、流量传感器、阀门和调节器等装置。
通过实时监测和控制反应温度、压力和进料流速等参数，控制系统可以调节加热和冷却装置的工作状态，保持反应体系的稳定和安全。
综上所述，反应釜的工作原理涉及压力容器、搅拌器、加热装置、冷却装置和控制系统等多个方面。
这些组件相互配合，实现反应体系的有效混合、温度控制和物质传递，使化学反应能够在稳定、安全和高效的条件下进行。
釜式反应器的结构课件
密封装置
总结词
密封装置的主要作用是防止反应物料泄漏，保证反应过程的密闭性。
详细描述
密封装置通常由密封垫、密封圈和紧固件组成。密封垫可以采用石棉垫、金属 垫等材料；密封圈可以采用橡胶、聚四氟乙烯等材料。密封装置的设计应考虑 耐腐蚀、耐高温和耐高压等性能要求。
进料/出料系统
总结词
进料/出料系统的主要作用是实现反应物料和生成物的进出料操作。
02
釜体
总结词
釜体的主要作用是提供反应所需的空 间，并承受反应物料的压力和温度。
详细描述
釜体通常由厚实的钢板焊接而成，能 够承受反应过程中产生的压力和温度。 根据不同的工艺需求，釜体有立式和 卧式两种常见结构。
搅拌装置
总结词
搅拌装置的主要作用是促进反应物料的混合，提高反应效率。
详细描述
搅拌装置通常由搅拌器、搅拌轴和搅拌桨组成。根据不同的 工艺需求，可以选择不同类型的搅拌桨，如推进式、涡轮式、 锚式等。搅拌装置的设计和安装应确保良好的混合效果和防 止死角。
材料选择
耐腐蚀性
选择具有良好耐腐蚀性能的材料，以适应反 应过程中可能产生的各种腐蚀性物质。
热稳定性
选择具有良好热稳定性的材料，以承受反应 过程中的高温和低温条件。
机械性能
确保材料具有足够的机械强度和稳定性，以 承受反应过程中的压力和温度变化。
经济性
在满足性能要求的前提下，考虑材料的经济 性，降低生产成本。
原料通过进料口进入反应釜，在搅拌作用 下与催化剂混合，加热至反应温度后进行 反应，产物通过出料口排出。
该釜式反应器具有较大的反应体积和高效 的搅拌能力，能够实现连续生产和提高产量。
某制药企业的釜式反应器案例
案例概述 某制药企业使用釜式反应器进行药物 中间体的合成。
反应釜的原理
反应釜的原理反应釜是一种常见的化学反应设备，它可以在高温高压条件下进行化学反应，并控制反应的速率和产物的选择性。
它在化学工业中有着广泛的应用，特别是在有机合成和催化反应领域。
反应釜的原理主要包括三个方面：反应条件控制、反应物混合和反应物质传递。
反应釜能够提供高温高压的反应条件。
高温和高压可以提高反应物质的活性，加快反应速率。
在高温下，分子的平均动能增加，使得分子之间的碰撞更加频繁和剧烈，从而促进反应发生。
而高压则可以增加反应物质之间的接触面积，提高反应速率。
通过控制反应釜的加热和压力系统，可以精确地调节反应条件，使其适应不同的反应需求。
反应釜能够实现反应物的混合。
反应物的混合是实现反应的关键步骤之一。
通常情况下，反应物需要充分混合才能发生反应。
反应釜通过搅拌装置或气体通入装置，将反应物均匀地混合在一起。
搅拌装置能够使反应物质快速均匀地混合，增加反应物质之间的接触机会，从而促进反应的进行。
而气体通入装置能够将气体均匀地导入反应釜中，保证气体参与反应的均匀性。
反应釜能够实现反应物质的传递。
反应物质的传递是指反应物质在反应过程中的传递和转化。
在反应釜中，反应物质通过扩散、对流和传质等方式进行传递。
扩散是指反应物质在不同浓度下的自发传递，从高浓度区域向低浓度区域传递。
对流是指通过外部力或搅拌等方式，使反应物质在反应釜中进行混合和传递。
传质是指反应物质通过渗透、溶解等方式在界面上的传递。
通过合理设计反应釜的结构和搅拌条件，可以有效地实现反应物质的传递，提高反应效率。
总结起来，反应釜的原理主要包括反应条件控制、反应物混合和反应物质传递。
通过精确控制反应条件、充分混合反应物和有效传递反应物质，反应釜能够实现高效、高选择性的化学反应。
在化学工业中，反应釜是一种非常重要的设备，对于实现工业化生产和提高化学反应的效率具有重要意义。
反应釜工作原理
反应釜工作原理反应釜是一种广泛应用于化工、制药等领域的设备，它能够在高温高压条件下进行各种化学反应。
本文将详细介绍反应釜的工作原理，包括其结构和工作过程。
一、反应釜的结构反应釜主要由釜体、搅拌器、加热系统、冷却系统、泄压装置等组成。
1. 釜体：釜体是反应釜的主要部分，它通常由高强度不锈钢材料制成，具有较强的耐压性能。
2. 搅拌器：搅拌器位于釜体内部，通过传动装置带动叶片旋转，以使反应物充分混合并提高反应效率。
3. 加热系统：为了实现高温反应，反应釜通常配备了加热系统，包括电加热、蒸汽加热或油加热等方式，能够提供所需的加热能量。
4. 冷却系统：在某些反应过程中，需要进行快速冷却以控制反应速率，反应釜可以通过冷却系统实现快速降温。
5. 泄压装置：由于反应釜内部可能发生压力过高的情况，为了保证操作安全，反应釜通常配备了泄压装置，能够在超过设定压力时释放压力。
二、反应釜的工作过程反应釜的工作过程通常可以分为充气、加热、反应、冷却等阶段。
1. 充气：首先将所需反应物加入到反应釜中，并通过充气系统输入所需气体，以调节釜内气氛。
充气过程通常需要在低压下进行，以确保准确控制反应条件。
2. 加热：完成充气后，反应釜启动加热系统，提供足够的能量使反应釜升温到设定温度。
加热过程中，搅拌器不断地搅拌反应物，以保持均匀温度分布。
3. 反应：当反应釜达到设定温度后，会启动反应，反应过程中，搅拌器持续搅拌反应物，以保证混合均匀，提高反应效率。
在此期间，可以通过监测温度和压力来调整反应条件，确保反应进行在理想状态下。
4. 冷却：当反应完成后，冷却系统启动，以实现快速降温。
通过控制冷却系统的工作方式，可以实现快速冷却或缓慢降温，以满足实际需求。
三、反应釜的应用反应釜广泛应用于化工、制药、食品等领域，用于有机合成、溶剂回收、催化反应等各种化学过程。
其主要优点包括：1. 高温高压条件下的反应：反应釜能够承受高温高压条件，满足特定反应对条件的要求。
反应釜结构原理
反应釜结构原理1. 反应釜的基本结构反应釜主要由釜体、搅拌器、传热装置、密封装置、进出料口和附件等组成。
（1）釜体：反应釜的主体部分，通常由不锈钢、碳钢等材料制成，外观多为圆筒形，上部设有进出物料的口和支撑反应釜的支架。
（2）搅拌器：反应釜内壁设置有搅拌器，在反应过程中可以起到混合反应物的作用，加快反应速度和产物的生成。
（3）传热装置：反应釜内设置有传热装置，通常为夹套、螺旋管或卷管等形式。
传热装置可以加热反应物、冷却加热的反应液以及产生的废气等，以保持反应物在一定温度下的稳定性。
（4）密封装置：反应釜的进出料口和传热装置都需要经过密封处理，防止反应体系中的杂质进入釜内或者反应产物泄露出去。
（5）进出料口：反应釜设置有进出料口，可根据不同的生产需求，进行灵活的调整和配置。
（6）附件：反应釜还包括一些必要的附件，如压力表、温度计、流量计等，用于监测反应状态、调节反应条件和确保反应安全。
2. 反应釜的储存结构反应釜的储存结构是指在反应釜工作过程中，反应釜内的物质状态的变化。
反应釜的储存结构通常可以分为两种形式：（1）均相反应：均相反应指反应物在反应釜内呈现长时间的均一状态，如液相反应或气相反应等。
均相反应的反应条件和产品回收都较为简单，操作相对便捷，但容易出现反应副产物和分解产物，需要对反应条件进行精确控制和维护。
（2）不均相反应：不均相反应指反应物在反应釜内呈现不同状态的状态，如液气相或固液相反应等，这种结构需要考虑反应器的堵塞、反应速率等因素。
虽然不均相反应具有较高的选择性和效率，但产品回收的过程通常需要较多的步骤和设备，操作难度较大。
3. 反应釜的热传递方式反应釜在反应过程中，需要通过传热的方式将产生的热能转化为反应体系的动能，保持反应物在恰当的温度下进行化学变化。
反应釜的热传递方式主要分为以下几种：（1）对流传热：对流传热是反应物中流体在空间内的流动和传递，实现反应器内部的温度平衡。
对流传热需要考虑反应物的流体性质、传动方式和反应体系的容积等因素。
反应器反应釜的结构和工作原理
反应器（反应釜）的结构和工作原理反应器是一种实现反应过程的设备，用于实现液相单相反应过程和液液、气液、液固、气液固等多相反应过程。
器内常设有搅拌（机械搅拌、气流搅拌等）装置。
在高径比较大时，可用多层搅拌桨叶。
在反应过程中物料需加热或冷却时，可在反应器壁处设置夹套，或在器内设置换热面，也可通过外循环进行换热。
第一部分：按操作方式分1、间歇釜式反应器或称间歇釜操作灵活，易于适应不同操作条件和产品品种，适用于小批量、多品种、反应时间较长的产品生产。
间歇釜的缺点是：需有装料和卸料等辅助操作，产品质量也不易稳定。
但有些反应过程，如一些发酵反应和聚合反应，实现连续生产尚有困难，至今还采用间歇釜。
间歇操作反应器系将原料按一定配比一次加入反应器，待反应达到一定要求后，一次卸出物料。
连续操作反应器系连续加入原料，连续排出反应产物。
当操作达到定态时，反应器内任何位置上物料的组成、温度等状态参数不随时间而变化。
半连续操作反应器也称为半间歇操作反应器，介于上述两者之间，通常是将一种反应物一次加入，然后连续加入另一种反应物。
反应达到一定要求后，停止操作并卸出物料。
间歇反应器的优点是设备简单，同一设备可用于生产多种产品，尤其适合于医药、染料等工业部门小批量、多品种的生产。
另外，间歇反应器中不存在物料的返混，对大多数反应有利。
缺点是需要装卸料、清洗等辅助工序，产品质量不易稳定。
2、连续釜式反应器,或称连续釜可避免间歇釜的缺点，但搅拌作用会造成釜内流体的返混。
在搅拌剧烈、液体粘度较低或平均停留时间较长的场合，釜内物料流型可视作全混流，反应釜相应地称作全混釜。
在要求转化率高或有串联副反应的场合，釜式反应器中的返混现象是不利因素。
此时可采用多釜串联反应器，以减小返混的不利影响，并可分釜控制反应条件。
大规模生产应尽可能采用连续反应器。
连续反应器的优点是产品质量稳定，易于操作控制。
其缺点是连续反应器中都存在程度不同的返混，这对大多数反应皆为不利因素，应通过反应器合理选型和结构设计加以抑制。
连续搅拌釜式反应器详解
3.参考下列表格记录测定反应速率和反应速率常数的实验数据
实 验 序 号 1 2 3 4 5
反应温度T/℃
反应体积V/L 总体积流率Vs,0/L· min-1 反应物A的 出口浓 度 U/mV
(U-Uf)/mV
CA/mol· L-1
4.参考下列表格整理实验数据
实 验 组 号
反应温度T/K 空间时间/min 反应速率（-rA）/ mol· L-1· min-1 反应速率常数k/L· mol-1· min-1 (1) (2) (3) (4)
式中：τ=V/Vs,0，即为空间时间。对于恒容过程，进出口又无 返混时，则空间
时间也就是平均停留时间。因此，当V和Vs,0一定时，只要实验测得CA,0和CA， 即可直接测得在一定温度下的反应速率(-rA)。
2. 反应速率常数
CH3COOC2H5（A）+NaOH（B）→CH3COONa（C）+C2H5OH（D） 因为该反应为双分子反应，则反应速率方程为： (-rA)=kCACB 本实验中，反应物A和B采用相同的浓度和相同的流率，则上式可简为： (-rA)=kCA2 将上式线性化后，可得：lg(-rA)=2lgCA+lgk 当反应温度T和反应器有效容积V一定时，可利用改变流率的方法，测得 不同CA下的反 应速率（-rA）。由lg（-rA）对lgCA进行标绘，可得到一条 直线。由直线的截距lgk 求取k值。或用最小二乘法进行线性回归求得k 值。
2.
3.测定反应速率和反应速率常数的实验步骤
（1）停止加热和搅拌后，将反应器内的纯水放尽。启 动并调定计量泵，同时以等流率向器 内加入料液A和 B。待液面稳定后，启动搅拌器和加热器并控制转速和 温度恒定。当搅拌转速 在600r· min-1 时，总体积流率 在2.7~16L· h-1（相当于计量泵显示10~60 r·min-1）范围 （2）当操作状态达到稳定之后，按数据采集键，采集 与浓度CA相应的电压信号U。待屏幕 上 显示的曲线平直 之后，按终止采集键，取其平直段的平均值，即为与釜 内最终浓度CA相应 的U （3）改变流量重复上述实验步骤，测得一组在一定温 度下，不同流量时的U值数据。
反应釜的工作原理
反应釜的工作原理反应釜是一种用于化学反应的设备，其工作原理是利用加热或冷却等手段，控制反应物质在一定温度、压力和时间条件下进行化学反应。
反应釜通常由釜体、加热或冷却装置、搅拌装置、进料口、排料口等部分组成。
首先，反应釜的加热装置可以通过外部加热或内部加热的方式，将反应釜内的液体或固体物质加热至所需的反应温度。
加热过程中，反应釜内的温度会逐渐升高，使得反应物质分子间的活动性增强，有利于反应物质之间的碰撞和反应。
在加热过程中，需要通过控制加热功率和加热时间，以及监测反应温度，来确保反应过程的安全和有效进行。
其次，反应釜的冷却装置可以通过外部冷却或内部冷却的方式，将反应釜内的液体或固体物质冷却至所需的反应温度。
冷却过程中，反应釜内的温度会逐渐降低，使得反应物质分子间的活动性减弱，有利于控制反应速率和产物的选择性。
在冷却过程中，需要通过控制冷却功率和冷却时间，以及监测反应温度，来确保反应过程的安全和有效进行。
另外，反应釜的搅拌装置可以通过机械搅拌或磁力搅拌的方式，使得反应釜内的反应物质能够充分混合和接触，从而促进化学反应的进行。
搅拌过程中，需要通过控制搅拌速度和搅拌时间，以及监测反应物质的混合程度，来确保反应过程的均匀和充分。
此外，反应釜的进料口和排料口可以通过手动或自动的方式，实现反应物质的加入和产物的取出。
进料和排料过程中，需要通过控制进料量和排料速度，以及监测反应物质的浓度和产物的纯度，来确保反应过程的连续和高效。
总的来说，反应釜的工作原理是通过加热或冷却、搅拌、进料和排料等手段，控制反应物质在一定温度、压力和时间条件下进行化学反应。
这种工作原理可以满足不同化学反应的需求，实现反应过程的安全、高效和可控。
反应釜在化工、制药、食品等领域具有广泛的应用价值，对于促进化学工业的发展和提高产品质量具有重要意义。
不锈钢反应釜的结构及原理
不锈钢反应釜的结构及原理
不锈钢反应釜是一种广泛应用于化工、制药、食品等行业的设备，具有重要的作用。
它的结构和原理对于我们了解其工作过程和维护保养都非常重要。
一、不锈钢反应釜的结构
不锈钢反应釜主要由以下几个部分组成：
1.釜体：釜体是反应釜的核心部分，是由不锈钢板材制成的容器，具有耐腐蚀、耐高温等特性。
2.夹套：夹套是釜体外部的一层空腔，用于加热或冷却反应液体，提高反应效率，并防止反应液体烧焦。
3.搅拌器：搅拌器是反应釜中的重要组成部分，用于混合反应液体，提高反应效率，并保证反应液体的均匀性。
4.传感器：传感器用于监测反应液体的温度、压力等参数，保证反应的安全和稳定。
5.排放口：排放口用于排放反应结束后的残余物质，方便清洗和维护。
二、不锈钢反应釜的原理
不锈钢反应釜是通过加热或冷却夹套中的水或油来控制反应液体的温度，从而促进化学反应的进行。
同时，釜体内的搅拌器不断搅拌反应液体，使得反应液体中的物质相互接触和混合，从而提高反应效率并保证反应液体的均匀性。
在反应过程中，传感器不断监测反应液体的温度、压力等参数，一旦超过设定值就会自动停止加热或冷却，保证反应的安全和稳定。
反应结束后，可以通过排放口将残余物质排出，进行清洗和维护。
三、结论
不锈钢反应釜具有结构简单、操作方便、反应效率高等优点，在化工、制药、食品等行业得到广泛应用。
通过了解其结构和原理，我们可以更好地掌握其工作过程和维护保养，提高设备的使用效率和安全性。
反应釜工作原理
反应釜工作原理
反应釜是在化学和工业生产中常用的设备，用于控制和调节化学反应的条件，实现化学反应的目标。
反应釜主要由釜体、搅拌装置、加热装置、冷却装置、压力控制装置和反应物料进出口等部分组成。
反应釜的工作原理如下：
1. 反应物料进入釜体：反应物料经过管道进入釜体，并通过流量计控制进料的速度，确保反应物料的稳定供给。
2. 搅拌装置：釜体内设有搅拌装置，通过电机带动搅拌叶片旋转，实现对反应物料的均匀混合，提高反应效率。
3. 加热装置：釜体外侧设置加热器，通过控制加热器的电流和电压来调节加热器的温度，使釜体内部的反应物料保持在适宜的温度范围内。
4. 冷却装置：有些反应需要保持低温条件，釜体内设有冷却装置，通过循环冷却剂来控制釜体内的温度，提供冷却反应的条件。
5. 压力控制装置：一些反应需要在一定压力下进行，釜体设有压力控制装置，通过调节压力控制装置的阀门来控制釜体内的压力。
6. 反应过程控制：为了实现对反应过程的控制和监测，反应釜通常配备有相应的传感器、控制器和显示屏，用于实时监测和
调节釜内的温度、压力、搅拌速度等参数。
7. 产物收集和排出：反应完成后，产物通过出口管道排出反应釜，并进行收集和后续处理。
总之，反应釜通过控制温度、压力、搅拌等参数来控制化学反应的速率和产物的质量，并通过相应的装置和控制系统实现对反应过程的控制和监测。
泰勒反应釜
泰勒反应釜引言泰勒反应釜（Taylor Reactor）是一种流程反应器，常用于涉及气体相反应的化学工艺中。
它由物理化学家格拉德斯通·泰勒（Gladstone Taylor）于1950年代设计并开发。
反应釜原理泰勒反应釜是一种连续式反应装置，通过将反应物质引入釜中，并通过控制温度、压力和速度等参数来实现反应的进行。
其主要原理是通过内部旋转圆柱体的运动，实现反应物质的均匀混合，提高反应效率。
反应釜结构泰勒反应釜包括主釜和供料装置两部分。
主釜由一对同心圆筒组成，内筒与外筒之间形成空腔。
供料装置位于反应釜的上部，通过气体或液体的进料口向反应釜中注入反应物。
主釜主釜是泰勒反应釜的核心组成部分，由内外两个同心的环形筒体组成。
内筒的下部和上部分别与外筒相连，并通过轴承支撑固定。
内筒的底部由马达驱动实现旋转，而上部与外筒相对静止。
供料装置供料装置通常位于反应釜的上部，用于向反应釜中注入反应物质。
根据实际需要，供料装置可以是气体或液体的进料口。
通过控制进料速度和温度等参数，可以实现反应物的准确控制和连续供应。
反应釜应用泰勒反应釜广泛应用于化工领域，特别适用于需要高温、高压和高速度反应的工艺。
以下是一些反应釜的典型应用场景：化学合成泰勒反应釜可用于各种化学合成反应，如有机物合成、催化剂制备等。
其连续供料和混合反应的特性使得化学反应更加高效，减少了非理想条件下的副反应生成。
燃烧炉泰勒反应釜在燃烧炉中的应用可以提供高温和高压环境，用于燃烧反应的进行。
通过控制反应物料的供应和混合，可以实现燃烧炉的高效工作，并减少气体排放的产生。
气体净化泰勒反应釜可以用于气体净化工艺中，通过引入反应物质来处理污染气体。
这种方法可以将有害物质转化为无害物质，并有效降低环境污染。
反应釜优势泰勒反应釜作为一种连续流程反应器，具有以下优势：高效性通过连续供料和混合反应的方式，泰勒反应釜可以实现高效的反应过程，大大提高了反应效率。
稳定性由于反应物质在反应釜内的均匀混合，并受到控制的温度和压力等参数的限制，泰勒反应釜具有较高的反应稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连续式反应釜结构和原理
本文由岩征仪器整理
连续搅拌反应釜的基本结构如图：
反应釜由搅拌容器和搅拌机两大部分组成。
搅拌容器包括筒体、换热元件及内构件。
搅拌器、搅拌轴及其密封装置、传动装置等统称为搅拌机。
筒体为通常为一圆柱形壳体，可以在罐内装入物料，他提供反应所需的空间，使物料在其内部进行化学反应；传热装置的作用是满足反应所需温度条件；搅拌装置包括搅拌器、搅拌轴等，是实现搅拌的工作部件；传动装置包括电动机、减速器、联轴器及机架等附件，它提供搅拌的动力；轴封装置是保证工作时形成密封条件，阻止介质向外泄漏的部件。
连续搅拌反应釜的基本原理：
在内层放入反应溶媒可做搅拌反应，夹层可通上不同的冷热源（冷冻液，热水或热油）做循环加热或冷却反应。
通过反应釜夹层，注入恒温的（高温或低温）热溶媒体或冷却媒体，对反应釜内的物料进行恒温加热或制冷。
同时可根据使用要求在常压或负压条件下进行搅拌反应。
物料在反应釜内进行反应，并能控制反应溶液的蒸发与回流，反应完毕，物料可从釜底的出料口放出，操作极为方便。
连续式反应釜的控制难点
连续搅拌反应釜温度控制的难点主要反应在：
(1)复杂性、时滞性和非线性ls；a)化学反应的生产过程伴随着物理化学反应、生化反应、相变过程及物质和能量的转换和传递，因而是一个十分复杂的工业生产过程；b)所用反应釜容量大、釜壁厚，因此是一个热容量大、纯滞后时间长的被控对象；c)随着反应的进行，各传热媒体的传热系数成非线性变化，并且对各种外界环境的变化比较敏感；加上反应过程增益变化也会很大，甚至增益变化方向都是不一样的；而且，随着反应的进行，釜内固体颗粒增多，釜的传热系数也会随着发生不规则变化。
(2)难控性a)反应过程中，由于化学反应放热过程的复杂性和非线性，各传热媒体的传热系数成非线性变化，并对各种外部干扰的影响较敏感，使得控制有一定的难度；b)反应过程中如果热量移去不及时、不均匀，会使反应温度一直往上升，极易因局部过热而造成“飞温”现象，产生“爆聚”；反之，如果热量移去过多，会造成反应温度一直往下跌，造成反应熄灭。
而聚合反应好坏的主要因素就是反应釜温度控制的好坏，温度的变化将直接影响产品的质量和产量，所以此过程的温度控制是重点也是难点；c)反应工艺以及反应设备的约束及外界环境对反应影响的不确定性因素也使得控制的难度增加。
(3)建模难反应过程化学反应机理较为复杂，尤其是聚合反应过程涉及物料、能量的平衡，反应动力学等，加上外界条件如原料纯度、催化剂类型、原料添加数量的变化、热水温度、循环冷却液流量的变化等对系统的影响较大，推导机理模型较为困难；又由于化
学反应放热过程的复杂性和非线性，随着反应的进行，各传热媒体的传热系数不规则变化对各种外部干扰的影响比较敏感，依照机理法和最小二乘法等传统的建模方法，要建立反应过程的精确数学模型是非常困难的[7]。
