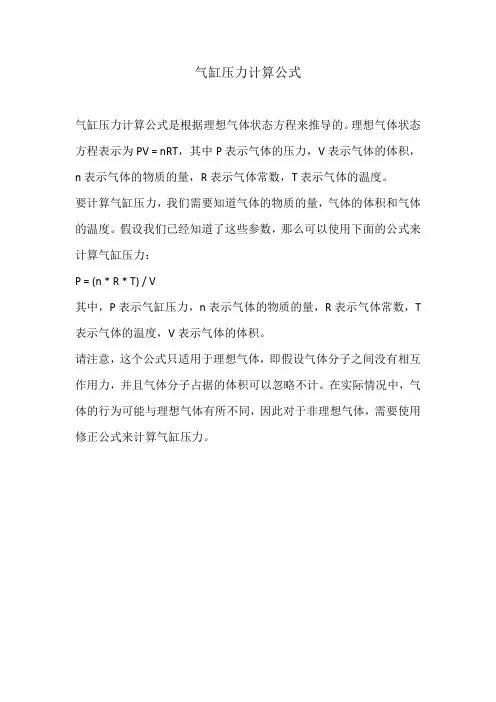

气缸压力计算
气缸压力计算公式
气缸压力计算公式
气缸压力计算公式是根据理想气体状态方程来推导的。
理想气体状态方程表示为PV = nRT,其中P表示气体的压力,V表示气体的体积,n表示气体的物质的量,R表示气体常数,T表示气体的温度。
要计算气缸压力,我们需要知道气体的物质的量,气体的体积和气体的温度。
假设我们已经知道了这些参数,那么可以使用下面的公式来计算气缸压力:
P = (n * R * T) / V
其中,P表示气缸压力,n表示气体的物质的量,R表示气体常数,T 表示气体的温度,V表示气体的体积。
请注意,这个公式只适用于理想气体,即假设气体分子之间没有相互作用力,并且气体分子占据的体积可以忽略不计。
在实际情况中,气体的行为可能与理想气体有所不同,因此对于非理想气体,需要使用修正公式来计算气缸压力。
气动气缸最大输出力计算公式
气动气缸最大输出力计算公式
气动气缸是通过气压产生推力来驱动机械运动的装置。
在实际的工程应用中,需要计算气动气缸的最大输出力来确定其适用性和稳定性。
这个计算涉及到多个因素,包括气压、气缸面积以及摩擦系数等。
输出力的计算公式可以分为两个部分,即静压力和动压力。
1.静压力的计算公式:
静压力是气动气缸在没有运动时产生的力,计算公式为:
F_static = P × A
其中,F_static 是静压力,P 是气压,A 是气缸的有效面积。
2.动压力的计算公式:
动压力是气动气缸在运动时产生的力,计算公式为:
F_dynamic = F_static - F_friction
其中,F_dynamic 是动压力,F_static 是静压力,F_friction 是摩擦力。
为了计算摩擦力,需要考虑气缸的摩擦系数和气缸的运动速度。
摩擦力的计算公式为:
F_friction = μ × F_normal
其中,F_friction 是摩擦力,μ 是摩擦系数,F_normal 是气缸的法向力。
综上所述
F_max = F_static - μ × F_normal
其中,F_max 是最大输出力。
需要注意的是,上述公式是理论计算公式,在实际应用中还需要考虑
一些其他因素,如气缸的机械结构、密封性能和适应环境温度等。
此外,
还需要合理选择气缸的尺寸和材料,以确保其能够承受所需的最大输出力。

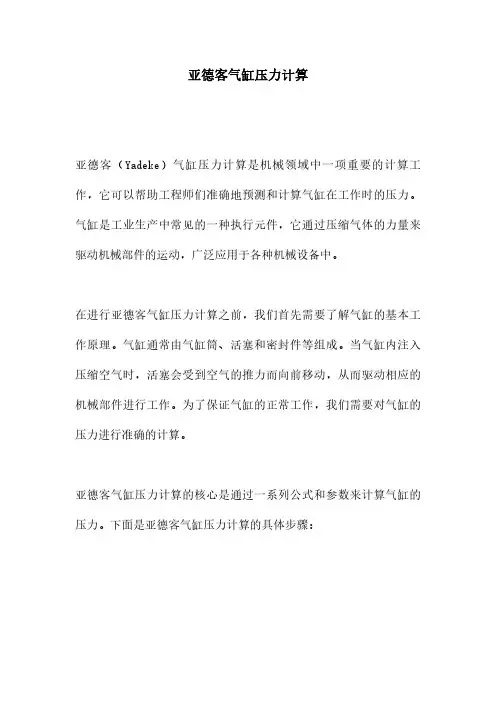

亚德客气缸压力计算
亚德客气缸压力计算亚德客(Yadeke)气缸压力计算是机械领域中一项重要的计算工作,它可以帮助工程师们准确地预测和计算气缸在工作时的压力。
气缸是工业生产中常见的一种执行元件,它通过压缩气体的力量来驱动机械部件的运动,广泛应用于各种机械设备中。
在进行亚德客气缸压力计算之前,我们首先需要了解气缸的基本工作原理。
气缸通常由气缸筒、活塞和密封件等组成。
当气缸内注入压缩空气时,活塞会受到空气的推力而向前移动,从而驱动相应的机械部件进行工作。
为了保证气缸的正常工作,我们需要对气缸的压力进行准确的计算。
亚德客气缸压力计算的核心是通过一系列公式和参数来计算气缸的压力。
下面是亚德客气缸压力计算的具体步骤:第一步:确定气缸的截面积。
气缸截面积是指气缸活塞所受到的气体压力作用的面积。
一般来说,气缸的截面积可以通过测量气缸内直径或者通过设计图纸来获取。
第二步:确定气缸内的气体压力。
气缸内的气体压力可以通过计算机程序或者测量仪器来获取。
在计算机程序中,我们可以通过输入气缸的工作参数(如气体种类、气缸活塞的移动速度等)来计算得到气体压力。
第三步:计算气缸的压力。
在得到气缸截面积和气体压力之后,我们可以通过以下公式计算气缸的压力:压力(P)=气体压力(p)×气缸截面积(A)通过这个公式,我们可以得到气缸在工作时的压力。
这个压力将被用来推动活塞,从而完成相应的工作任务。
值得注意的是,亚德客气缸压力计算中所使用的公式是一种理论计算模型,它假设气缸内的气体是完全均匀的,并且没有考虑摩擦、热量损耗等因素。
因此,在实际应用中,我们还需要根据具体情况进行修正和调整。
亚德客气缸压力计算在工程领域中具有广泛的应用。
它可以帮助工程师们在设计和制造气缸时,预测和计算气缸的工作压力,从而保证气缸的正常工作和安全运行。
此外,亚德客气缸压力计算还可以用于气动系统的优化设计和性能评估,帮助工程师们提高系统的效率和可靠性。
总而言之,亚德客气缸压力计算是机械工程领域中一项重要的计算工作。
气缸推力计算公式表
气缸推力计算公式表气缸-工作原理根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了,输出力不够,气缸不能正常工作;但缸径过大,不仅使设备笨重、成本高,同时耗气量增大,造成能源浪费。
在夹具设计时,应尽量采用增力机构,以减少气缸的尺寸。
气缸F:气缸理论输出力(kgf)F′:效率为85%时的输出力(kgf)--(F′=F×85%)D:气缸缸径(mm)P:工作压力(kgf/cm2)例:直径340mm的气缸,工作压力为3kgf/cm2时,其理论输出力为多少?芽输出力是多少?将P、D连接,找出F、F′上的点,得:F=2800kgf;F′=2300kgf在工程设计时选择气缸缸径,可根据其使用压力和理论推力或拉力的大小,从经验表1-1中查出。
例:有一气缸其使用压力为5kgf/cm2,在气缸推出时其推力为132kgf,(气缸效率为85%)问:该选择多大的气缸缸径?●由气缸的推力132kgf和气缸的效率85%,可计算出气缸的理论推力为F=F′/85%=155(kgf)●由使用压力5kgf/cm2和气缸的理论推力,查出选择缸径为的气缸便可满足使用要求。
2.气缸理论基准速度为u=1920XS/A(mm/s).其中S为排气回路的合成有效面积,A为排气侧活塞的有效面积.、耗气量:气缸往复一个行程的情况下,气缸以及缸与换向阀之间的配管内所消耗的空气量(标准大气压状态下)。
2、最大耗气率:气缸活塞以最大速度运动时,单位时间内所消耗的空气量(标准大气压状态下)气缸的最大耗气量:Q=活塞面积x活塞的速度x绝对压力通常用的公式是:Q=0.046D²v(p+0.1)Q------标准状态下的气缸最大耗气量(L/min)D------气缸的缸径(cm)v------气缸的最大速度(mm/s)p------使用压力(MPa)。
32气缸压力计算方法
32气缸压力计算方法嘿,咱今儿就来唠唠这32 气缸压力计算方法。
你说这气缸压力啊,就好比是汽车的心跳,可重要啦!要计算 32 气缸压力,咱得先搞清楚几个关键的点。
就像你要去一个陌生的地方,得知道走哪条路,对吧?这其中啊,气缸的直径、活塞的行程,那都是得考虑进去的因素。
想象一下,这气缸就像是一个大力士,它能产生多大的力量,可不全看它自己个儿,还得看它的构造和工作状态呀!那怎么算呢?一般来说,我们可以用一个公式,就像是一把钥匙,能打开计算压力的大门。
咱就说,这压力可不是随随便便就能算出来的,得认真对待,仔细琢磨。
你可别小瞧了这些数字和公式,它们能告诉你这 32 气缸到底有多厉害。
比如说,要是气缸直径大一点,那压力是不是可能就大一些呢?这就跟拔河似的,绳子粗的那一方是不是更有可能赢呀?当然啦,这只是打个比方,实际情况可复杂得多呢!还有啊,这活塞的行程也有讲究。
行程长一点,压力是不是也会有点变化呢?你想想,就好像跑步,迈的步子大一点,是不是感觉前进的力量也大一些呢?在计算的时候,可得把这些因素都考虑周全了,要不然算出来的结果那可就不靠谱啦!那不是白折腾嘛!你说是不是这个理儿?而且啊,不同的工作条件下,这 32 气缸压力也会不一样哦!就像人在不同的环境里表现也不同一样。
温度啦、湿度啦,这些都可能影响到气缸的工作,进而影响到压力呢!哎呀,说了这么多,其实就是想让你明白,计算 32 气缸压力可不是一件简单的事儿,但也不是难到没法儿下手的事儿。
只要咱掌握了方法,认真去算,总能算出个八九不离十。
所以啊,可别小看了这小小的气缸压力计算,这里面的学问大着呢!咱得好好研究,好好琢磨,才能真正搞懂它。
这样以后遇到相关的问题,咱也能轻松应对,不至于抓瞎呀!怎么样,听我这么一说,是不是对 32 气缸压力计算有点感觉啦?那就赶紧去试试吧!。

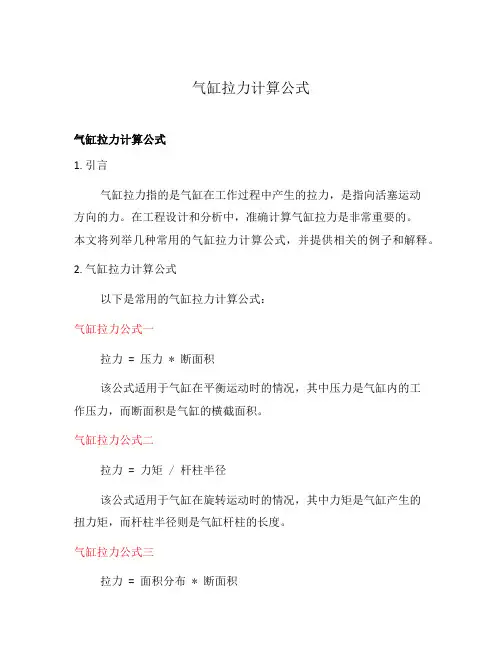

气缸拉力计算公式
气缸拉力计算公式气缸拉力计算公式1. 引言气缸拉力指的是气缸在工作过程中产生的拉力,是指向活塞运动方向的力。
在工程设计和分析中,准确计算气缸拉力是非常重要的。
本文将列举几种常用的气缸拉力计算公式,并提供相关的例子和解释。
2. 气缸拉力计算公式以下是常用的气缸拉力计算公式:气缸拉力公式一拉力 = 压力 * 断面积该公式适用于气缸在平衡运动时的情况,其中压力是气缸内的工作压力,而断面积是气缸的横截面积。
气缸拉力公式二拉力 = 力矩 / 杆柱半径该公式适用于气缸在旋转运动时的情况,其中力矩是气缸产生的扭力矩,而杆柱半径则是气缸杆柱的长度。
气缸拉力公式三拉力 = 面积分布 * 断面积该公式适用于气缸在面积分布不均匀的情况下的拉力计算,其中面积分布是气缸内部不同位置上的压力分布情况。
3. 举例解释为了更好地理解上述公式,以下举例说明:例子一假设一个气缸的工作压力为10 MPa,气缸的横截面积为平方米。
按照气缸拉力公式一计算拉力,则有:拉力 = 10 MPa * 平方米 = 1 MN例子二假设一个气缸产生的扭力矩为500 Nm,气缸杆柱的长度为米。
按照气缸拉力公式二计算拉力,则有:拉力 = 500 Nm / 米 = 1000N例子三假设一个气缸内部压力分布为线性分布,最大压力为20 MPa,最小压力为10 MPa,气缸的横截面积为平方米。
按照气缸拉力公式三计算拉力,则有:拉力 = (20 MPa + 10 MPa) / 2 * 平方米 = MN结论本文列举了几种常用的气缸拉力计算公式,并通过例子进行了解释和说明。
在实际工程设计和分析中,根据具体情况选择合适的公式进行计算,可以准确地得到气缸拉力的数值。
了解和掌握这些公式,有助于提高工程设计和分析的准确性和效率。
气缸力的计算
气缸力的计算在工程和物理学中,气缸力是指气缸内部产生的力,它是由气缸内压力和活塞面积决定的。
计算气缸力的公式是:F = P * A其中,F代表气缸力,P代表气缸内的压力,A代表活塞的面积。
根据这个公式,我们可以计算出在给定压力和活塞面积下的气缸力。
我们需要确定气缸内的压力。
气缸内的压力可以通过气缸工作压力和其他参数来确定。
例如,在内燃机中,气缸内的压力可以通过燃烧室内的燃烧过程来确定。
在液压系统中,气缸内的压力可以通过液压泵提供的压力来确定。
然后,我们需要确定活塞的面积。
活塞的面积可以通过活塞的直径和活塞的位移来确定。
活塞的直径可以通过测量活塞直径的距离来确定。
活塞的位移可以通过测量活塞移动的距离来确定。
在确定了气缸内的压力和活塞的面积之后,我们可以使用上述公式计算出气缸力。
例如,如果气缸内的压力为10MPa,活塞的面积为0.1平方米,则气缸力为:F = 10MPa * 0.1平方米 = 1MPa平方米根据上述计算方法,我们可以得出在给定压力和活塞面积下的气缸力。
需要注意的是,以上的计算方法是基于理想条件下的气缸力计算。
在实际应用中,还需要考虑一些其他因素,如摩擦力、密封效果等。
这些因素会对气缸力的计算结果产生一定的影响。
气缸力的计算在工程设计和物理实验中具有重要的应用价值。
例如,在工程设计中,气缸力的计算可以帮助工程师确定所需的气缸尺寸和工作压力,以满足工程需求。
在物理实验中,气缸力的计算可以帮助实验者确定实验参数,以获得准确的实验结果。
总结起来,气缸力的计算是根据气缸内的压力和活塞的面积来确定的。
通过使用适当的公式和参数,我们可以计算出在给定压力和活塞面积下的气缸力。
气缸力的计算在工程设计和物理实验中具有重要的应用价值,可以帮助工程师和实验者确定所需的气缸尺寸和工作压力,以满足工程需求或获得准确的实验结果。
气缸压力计算
气缸压力计算计算公式是:F=P*A-fF:气缸出力(kgf) A:截面积(cm2) P:使用的压力(kgf/cm2)f:摩擦阻力(kgf)无杆腔截面积*工作气压力=活塞推力有杆腔截面积*工作气压力=活塞回程力常见气动元件设计的正常工作压力为0.4兆帕按照smc的标准的话,也给你一个计算方式,首先要确定你的推动是平推还是托举,这样子气缸的输出力的大小不同,如果是平推,且忽略摩擦系数,那么就是说气缸的活塞输出力只要大于等于该物体的重力即可,G=m*g,计算一下,F=700*10=7000N,然后你要给出气缸使用的压缩空气的力,这里面我假设是0.45MPa,也就是4.5公斤的样子,那么气缸的活塞面积约为:S=7000/0.45*(10的六次方)这个单位是平方米,按照面积计算公式s=3.14*半径的平方,可以计算出活塞面积的半径,那么直径就计算出来了,这就是所需气缸的缸经,选型的时候只要大于该缸径,一般即可使用。
另外气缸的行程得于你需要将该工件推出多远,反复的推,比如推5厘米,那么行程就是5厘米,这样子您的汽缸就可以得出缸径和行程了g=9.8N/Kg气缸压力计算推力:Ft(N)=0.25TDDP拉力:Fl(N)=0.25T(DD-dd)PD:活塞直径d活塞杆直径P:工作压力(MPa)气缸的压力和受力面积怎么计算?举个例子:50x100的气缸怎么算出它的压力和受力面积(气缸内径的平方X3.14-活塞杆直径的平方X3.14)X 气压=气缸理论出力注意单位。
算压强再乘以受力面积我想你是问气缸的拉力跟推力了吧。
压力就是气源的压力,受力面积是活塞的面积。
受力面积看缸的缸径.50的就是...求圆面积公式自己算.电脑打不出来.压力?出力?推力=活塞面积*气源力*负荷率.压力应该是指气源压力吧?看空气压缩机. 算这个压力和受力面积还的看你出气量的大小。
发动机气缸压力计算方法
发动机气缸压力计算方法
发动机气缸压力计算方法:
1、基本原理
发动机气缸压力是指发动机工作时发生过程中产生的弹簧压力,也可以理解为活塞上升和下降运行时,所裹住的气体对活塞上、下面地面打击的压力大小。
发动机气缸压力的大小受气缸体积、燃烧室内压力以及活塞下降室积的大小以及活塞的位置等包含的因素的影响,可以用数学的方法来计算出来。
2、计算方法
(1)首先利用弹簧压力计算公式计算出发动机气缸压力。
公式为:
P=PA-PB,其中:P为发动机的气缸压力,PA、PB分别为发动机气缸体积内外两个压力;
(2)然后根据发动机气缸活塞位置和燃烧室体积大小,计算出活塞下降室积;
(3)最后用发动机气流党三个定律,即陈氏定律、空气定律和马蒂尔定律,计算出气体流量和残余气体容量,根据残余气体容量结合发动机气缸活缸位置计算出PA、PB压力,然后即可计算出发动机的气缸压力值。
3、实际应用
计算发动机气缸压力是发动机工程领域里也许最为重要的数据之一,它可以反映出发动机在各个运行条件下的性能数据,对发动机改装工作极为重要。
基于对发动机气缸压力的准确计算,可以准确的判断发动机的负荷和功率,不仅可以改善发动机性能,而且还可以延长发动机的使用寿命。
因此,发动机气缸压力的准确计算对于控制因子民带来了重要的意义。
气缸推力计算公式
气缸推力计算公式最后更新时间:2011/8/30 点击:1796气缸-工作原理根据工作所需力的大小来确定活塞杆上的推力和拉力。
由此来选择气缸时应使气缸的输出力稍有余量。
若缸径选小了,输出力不够,气缸不能正常工作;但缸径过大,不仅使设备笨重、成本高,同时耗气量增大,造成能源浪费。
在夹具设计时,应尽量采用增力机构,以减少气缸的尺寸。
气缸下面是气缸理论出力的计算公式:F:气缸理论输出力(kgf)F′:效率为85%时的输出力(kgf)--(F′=F×85%)D:气缸缸径(mm)P:工作压力(kgf/cm2)例:直径340mm的气缸,工作压力为3kgf/cm2时,其理论输出力为多少?芽输出力是多少?将P、D连接,找出F、F′上的点,得:F=2800kgf;F′=2300kgf在工程设计时选择气缸缸径,可根据其使用压力和理论推力或拉力的大小,从经验表1-1中查出。
例:有一气缸其使用压力为5kgf/cm2,在气缸推出时其推力为132kgf,(气缸效率为85%)问:该选择多大的气缸缸径?●由气缸的推力132kgf和气缸的效率85%,可计算出气缸的理论推力为F=F′/85%=155(kgf)●由使用压力5kgf/cm2和气缸的理论推力,查出选择缸径为63的气缸便可满足使用要求。
2.气缸理论基准速度为u=1920XS/A (mm/s).其中S为排气回路的合成有效面积,A为排气侧活塞的有效面积.、耗气量:气缸往复一个行程的情况下,气缸以及缸与换向阀之间的配管内所消耗的空气量(标准大气压状态下)2、最大耗气率:气缸活塞以最大速度运动时,单位时间内所消耗的空气量(标准大气压状态下)气缸的最大耗气量: Q=活塞面积x 活塞的速度x 绝对压力通常用的公式是: Q=0.046D²v(p+0.1)Q------标准状态下的气缸最大耗气量(L/min)D------气缸的缸径(cm)v------气缸的最大速度(mm/s)p------使用压力(MPa)气缸耗气量及气管流量计算方法。
气缸压力计算公式大全
气缸压力计算公式
内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.
一般阀都是3-8KG, 气缸的压力,需要根据阀来确定的。
计算方式:
一、首先根据额定气压及标准气缸缸径来做大概的计算。
比如:
气压0.5Mpa (5.0985811公斤力/平方厘米(kgf/cm²)),缸径50mm(5cm),气缸截面积=pi*(5/2)^2=19.63(平方厘米)
所以,0.5Mpa下的理论出力=5.0985811*19.63=100.085(公斤力)
但仅为理论出力,实际要根据工况情况,效率会低些。
二、无杆腔截面积*工作气压力=活塞推力
有杆腔截面积*工作气压力=活塞回程力,
常见气动元件设计的正常工作压力为0.4兆帕
最常见空压机的输出压力为0.4-0.7兆帕
要推动一个700kg的工件所需要的推理需要测试
活塞行程要根据需要确定:
内容来源网络,由“深圳机械展(11万㎡,1100多家展商,超10万观众)”收集整理!更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示,就在深圳机械展.。
气缸选型计算公式举例
气缸选型计算公式举例在工业生产中,气缸是一种常用的执行元件,用于实现机械设备的运动控制。
在选择气缸时,需要根据具体的工作条件和要求来进行合适的选型,其中包括气缸的推力、速度、工作压力等参数。
本文将介绍气缸选型的计算公式,并通过举例来说明如何进行气缸的选型计算。
气缸选型的计算公式主要包括以下几个方面,气缸的推力计算、气缸的速度计算、气缸的工作压力计算等。
下面我们将通过具体的例子来说明这些计算公式的应用。
首先,我们来看气缸的推力计算。
气缸的推力与气缸的有效面积和工作压力有关,推力的计算公式如下:F = A P。
其中,F表示气缸的推力,单位为牛顿(N);A表示气缸的有效面积,单位为平方米(m²);P表示气缸的工作压力,单位为帕斯卡(Pa)。
举个例子,如果气缸的有效面积为0.01平方米,工作压力为0.5MPa,则气缸的推力为:F = 0.01 0.5 10^6 = 5000N。
接下来,我们来看气缸的速度计算。
气缸的速度与气缸的出口面积和气缸的排气量有关,速度的计算公式如下:V = Q / A。
其中,V表示气缸的速度,单位为米/秒(m/s);Q表示气缸的排气量,单位为立方米/秒(m³/s);A表示气缸的出口面积,单位为平方米(m²)。
举个例子,如果气缸的出口面积为0.005平方米,排气量为0.01立方米/秒,则气缸的速度为:V = 0.01 / 0.005 = 2m/s。
最后,我们来看气缸的工作压力计算。
气缸的工作压力与气缸的有效面积和气缸的推力有关,工作压力的计算公式如下:P = F / A。
其中,P表示气缸的工作压力,单位为帕斯卡(Pa)。
举个例子,如果气缸的有效面积为0.02平方米,推力为10000N,则气缸的工作压力为:P = 10000 / 0.02 = 500000Pa。
通过以上的例子,我们可以看到,气缸选型的计算公式可以帮助我们准确地选择合适的气缸,满足工作条件和要求。
气缸推力计算
气缸推力计算引言气缸是一种常见的力转换设备,广泛应用于各行各业。
气缸的推力计算是在设计和应用气缸系统时必不可少的一项工作。
准确计算气缸的推力可以帮助工程师们选择适当的气缸尺寸、气压和活塞直径,以满足特定应用的要求。
本文将介绍气缸推力的计算方法及其重要性。
一、气缸推力的概念气缸推力是指气缸活塞在气压作用下产生的力。
该力可以用来推动和控制物体的运动。
气缸推力的大小取决于气缸系统中的工作压力和活塞的有效工作面积。
二、气缸推力的计算方法气缸推力的计算可以通过以下公式得出:推力(F)= 压力(P)×面积(A)1. 压力(P)的计算在气缸系统中,压力是指气体对单位面积的作用力。
压力的计算可以通过下式得出:压力(P)= 力(F)/ 面积(A)2. 面积(A)的计算面积是指活塞工作面的有效面积。
活塞的直径是计算面积的关键参数。
面积的计算可以通过下式得出:面积(A)= π × (直径/2)²通过以上公式,我们可以计算出气缸推力的大小。
在进行计算前,需要明确应用场景中的气压和活塞直径,以确保计算结果的准确性。
三、气缸推力计算的实例为了更好地理解气缸推力计算的方法,我们可以通过一个实例进行演示。
假设我们有一个气缸系统的工作压力为5 bar,活塞直径为50 mm。
我们需要计算该气缸系统产生的推力。
首先,我们可以计算压力(P):压力(P)= 5 bar = 5 × 10⁵ Pa然后,我们可以计算面积(A):面积(A)= π × (50/2)² = π × 25² = 625π mm²最后,我们可以计算推力(F):推力(F)= 压力(P)× 面积(A)= 5 × 10⁵ Pa × 625π mm²≈ 3.93 × 10⁷π N根据我们的计算,该气缸系统产生的推力约为3.93 × 10⁷π N。
标准气缸压力计算方法
标准气缸压力计算方法
标准气缸压力计算方法:
1、定义:标准气缸压力计算是指测量气缸内压力变化时间和空气特性。
它通常用来衡量气缸弹簧压力及阻尼力曲线的变化,从而实现测量气
缸中空气压力的变化,从而推测出气缸的精度和响应时间。
2、步骤:
(1)首先在气缸中注入一定量的空气,然后以气压计测量气缸内部的
压力(Pa)。
(2)然后使用差压传感器将空气的传感压力在特定的压力范围之内调节,这个压力范围介于0.4MPa到0.7MPa之间,比如0.5MPa。
(3)当气缸压力达到设定范围内时,气缸会在一定时间内停止,然后
以保持气缸压力平衡,测量气缸内压力变化时间。
(4)测量完成后,用测量数据根据所得数据,使用有限元模拟或者离
散模拟法,把气缸压力变化时间和气缸特性模拟出来,从而计算出气
缸的压力以及它的响应时间。
(5)最后,用结果检验气缸的精度,如果气缸的精度符合要求,就可
以使用改型的气缸。
以上就是标准气缸压力计算方法的大致原理,具体计算方法需要
根据具体的应用来定制,如果想要更详细的计算方法,可以参考具体
的资料或者专业人士的建议。
气缸力计算公式
气缸推力计算公式
气缸理论出力的计算公式:F:气缸理论输出力(kgf)
F':效率为85%时的输出力(kgf)——(F'= F X 85%)D:气缸缸径(mm) P:工作压力(kgf/cm2)
例:直径340mm 的气缸,工作压力为3kgf/cm2 时,其理论输出力为多少?芽输出力是多少?
将P、D 连接,找出F、F'上的点,得:F= 2800kgf; F'= 2300kgf
在工程设计时选择气缸缸径,可根据其使用压力和理论推力或拉力的大小,从经验表1—1 中查出。
例:有一气缸其使用压力为5kgf/cm2,在气缸推出时其推力为132kgf,(气缸效率为85%)问:该选择多大的气缸缸径?
•由气缸的推力132kgf和气缸的效率85%,可计算出气缸的理论推力为F= F' / 85%= 155(kgf)
•由使用压力5kgf/cm2和气缸的理论推力,查出选择缸径为63的气缸便可
满足使用要求。
2.气缸理论基准速度为u=1920XS/A (mm/s).其中S为排气回路的合成有效面积,A 为排气侧活塞的有效面积.
、耗气量:气缸往复一个行程的情况下,气缸以及缸与换向阀之间的配管内所消耗的空气量(标准大气压状态下)
2、最大耗气率:气缸活塞以最大速度运动时,单位时间内所消耗的空气量(标准大气压状态下)
气缸的最大耗气量:0=活塞面积x活塞的速度x绝对压力通常用的公式是:Q=0.046D2v(p+0.1)Q -- 标准状态下的气缸最大耗气量
(L/min)
D------气缸的缸径(cm)v------气缸的最大速度(mm/s)p------使用压力(MPa)气缸耗气量及气管流量计算方法。
气缸力计算
有杆腔截面积*工作气压力=活塞回程力
常见气动元件设计的正常工作压力为0.4兆帕
最常见空压机的输出压力为0.4-0.7兆帕
要推动一个700kg的工件所需要的推理需要ຫໍສະໝຸດ 试 活塞行程要根据需要确定
按照smc的标准的话,也给你一个计算方式,首先要确定你的推动是平推还是托举,这样子气缸的输出力的大小不同,如果是平推,且忽略摩擦系数,那么就是说气缸的活塞输出力只要大于等于该物体的重力即可,G=m*g,计算一下,F=700*10=7000N,然后你要给出气缸使用的压缩空气的力,这里面我假设是0.45MPa,也就是4.5公斤的样子,那么气缸的活塞面积约为:S=7000/0.45*(10的六次方)这个单位是平方米,按照面积计算公式s=3.14*半径的平方,可以计算出活塞面积的半径,那么直径就计算出来了,这就是所需气缸的缸经,选型的时候只要大于该缸径,一般即可使用。另外气缸的行程得于你需要将该工件推出多远,反复的推,比如推5厘米,那么行程就是5厘米,这样子您的汽缸就可以得出缸径和行程了,呵呵。
气缸压力计算方法
气缸压力计算方法气缸压力的计算是液压系统的基本知识,也是液压工程师从事液压系统运行管理时必须掌握的基本知识之一。
本文主要就液压气缸压力的计算方法进行论述,为大家介绍液压气缸压力的计算原理,并详细介绍液压气缸压力的计算公式。
一、压力计算原理液压气缸压力的计算是液压气缸最基本的工作原理。
液压气缸的压力主要受活塞的作用,当活塞被动力模块推动,通过活塞杆将动力传递给气缸,膜片顺势受到活塞的推动,从而产生外界压力的推动效果,使液压系统进行动力传递。
液压气缸的压力计算公式可以表示为:P = P。
g×A。
其中,P表示液压气缸外界压力,Pg表示液压活塞推动力,A表示液压气缸膜片的面积。
二、膜片面积的计算液压气缸的膜片面积A的计算,主要是根据气缸的体积V来计算。
气缸体积V的计算公式如下:V =r^2h,其中,r表示液压气缸内径,h表示液压气缸长度。
根据液压气缸体积V,液压活塞推动力Pg以及液压气缸膜片面积A,可以得出液压气缸外界压力P的计算公式:P = Pg * A。
三、压力安全系数在液压气缸压力的计算过程中,我们需要对液压气缸外界压力P 进行安全保护,采取压力安全系数的方式,设置一个固定的压力安全系数值,以保证液压气缸压力不超过该值。
常用的压力安全系数值约为1.1~1.2。
四、实例分析下面为了大家更加具体的了解液压气缸压力的计算过程,我们以实例阐述一下。
假设一个液压气缸的内径为50mm,长度为500mm,活塞推动力200N。
首先,我们需要先计算出液压气缸的体积V:V =r^2h = (25mm)^2 * 500mm = 98550.0mm^3接着,我们通过液压气缸体积V计算出液压气缸膜片面积A,A = V / (h + 0.3) = 98550.0mm^3 / (500mm + 0.3mm) = 196.1mm^2 最后,我们可以通过液压活塞推动力Pg、液压气缸膜片面积A计算出液压气缸外界压力P:P = Pg×A = 200N * 196.1mm^2 = 39220N 最终,我们可以得出上述液压气缸的外界压力为39220N。
气缸推力的计算公式
气缸推力的计算公式
1.基于理想气体状态方程的计算公式:
推力=压力×面积
其中,推力为气缸产生的推力,压力为气缸内的气体压力,面积为气缸活塞的面积。
理想气体状态方程可以表示为:
PV=nRT
其中,P为气体的压力,V为气体的体积,n为气体的物质量(假设为定量),R为气体常数,T为气体的温度。
由此,可以将理想气体状态方程改写为:
P=nRT/V
将P代入推力的计算公式中,得到:
推力=nRT/V×面积
此方法适用于对气缸内气体压力、体积和温度均已知的情况下,可以准确计算出气缸的推力。
2.基于气缸内的压力差来计算的方法:
推力=压力差×面积
其中,压力差指的是气缸内气体的压力与外界的压力差。
推力=(气缸内气体的压力-标准大气压力)×面积
此方法适用于气缸内气体压力已知,外界压力为标准大气压力,可以通过计算气缸内外部压力差来得到气缸的推力。
需要注意的是,在实际应用中,气缸推力的计算还需要考虑到一些修正因素,如压力损失、摩擦等。
综上所述,气缸推力的计算公式可以通过理想气体状态方程或气缸内外部压力差来计算,具体使用的方法取决于所知道的条件。
气缸压力计算方法
气缸压力计算方法
气缸压力计算方法用来衡量固定容积气缸中空气分子所受的压力,主要应用于液压机构设计中。
首先,根据你想要测量的压力大小,选
择合适的传感器,然后安装气缸。
气缸的安装前,必须对不同的部位
仔细检查,防止机器的发生故障,并根据需要进行调节。
在气缸安装
之后,必须使用测试仪检查气缸的工作状态,根据检查结果调整电气
设备,确保气缸能正常工作。
其次,根据气缸容积计算出气缸内压力,最常用的公式是
Bourdon's equation,即P=KρV,其中K为系数,可以从气缸厂家咨
询得到;ρ表示空气密度,一般情况下等于1.2kg/m³;V表示气缸容积,由多种因素决定,如活塞直径、活塞行程以及气缸内外口面积等。
最后,在给定的参数情况下,根据实际情况调节气缸压力,调节
分入三个步骤,即卸载活塞,根据需要调整活塞头上的填充物,或者
增加或减少活塞头保护套;其次,是调整活塞本身,或者改变活塞的
行程;最后,是调整系统的压力,调节气缸压力泵的流量以及其他参数,调节气缸压力至期望值。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
气缸压力计算
推力:Ft(N)=0.25TDDP
拉力:Fl(N)=0.25T(DD-dd)P
D:活塞直径d活塞杆直径P:工作压力(MPa)
气缸的压力和受力面积怎么计算?
举个例子:50x100的气缸怎么算出它的压力和受力面积(气缸内径的平方X3.14-活塞杆直径的平方X3.14)X 气压=气缸理论出力
注意单位。
算压强再乘以受力面积我想你是问气缸的拉力跟推力了吧。
压力就是气源的压力,受力面积是活塞的面积。
受力面积看缸的缸径.50的就是...求圆面积公式自己算.电脑打不出来.压力?出力?推力=活塞面积*气源力*负荷率.压力应该是指气源压力吧?看空气压缩机. 算这个压力和受力面积还的看你出气量的大小
气缸工作原理(带图)
一、单作用气缸只有一腔可输入压缩空气,实现一个方向运动。
其活塞杆只能借助外力将其推回;通常借助于弹簧力,膜片张力,重力等。
单作用气缸的特点是:
1)仅一端进(排)气,结构简单,耗气量小。
2)用弹簧力或膜片力等复位,压缩空气能量的一部分用于克服弹簧力或膜片张力,因而减小了活塞杆的输力。
3)缸内安装弹簧、膜片等,一般行程较短;与相同体积的双作用气缸相比,有效行程小一些。
4)气缸复位弹簧、膜片的张力均随变形大小变化,因而活塞杆的输出力在行进过程中是变化的。
由于以上特点,单作用活塞气缸多用于短行程。
其推力及运动速度均要求不高场合,如气吊、定位和夹紧等装置上。
单作用柱塞缸则不然,可用在长行程、高载荷的场合。
二、双作用气缸
工作原理图
双作用气缸指两腔可以分别输入压缩空气,实现双向运动的气缸。
其结构可分为双活塞杆式、单活塞杆式、双活塞式、缓冲式和非缓冲式等。
此类气缸使用最为广泛。
1)双活塞杆双作用气缸双活塞杆气缸有缸体固定和活塞杆固定两种。
缸体固定时,其所带载荷(如工作台)与气缸两活塞杆连成一体,压缩空气依次进入气缸两腔(一腔进气另一腔排气),活塞杆带动工作台左右运动,工作台运动范围等于其有效行程s的3倍。
安装所占空间大,一般用于小型设备上。
活塞杆固定时,为管路连接方便,活塞杆制成空心,缸体与载荷(工作台)连成一体,压缩空气从空心活塞杆的左端或右端进入气缸两腔,使缸体带动工作台向左或向左运动,工作台的运动范围为其有效行程s的2倍。
适用于中、大型设备。
三、缓冲气缸
图缓冲气缸
1—活塞杆;2—活塞;3—缓冲柱塞;4—柱塞孔;5—单向密封圈;6—节流阀;7—端盖;8—气孔
缓冲气缸对于接近行程末端时速度较高的气缸,不采取必要措施,活塞就会以很大的力(能量)撞击端盖,引起振动和损坏机件。
为了使活塞在行程末端运动平稳,不产生冲击现象。
在气缸两端加设缓冲装置,一般称为缓冲气缸。
缓冲气缸见上图,主要由活塞杆1、活塞2、缓冲柱塞3、单向密封圈5、节流阀6、端盖7等组成。
其工作原理是:当活塞在压缩空气推动下向右运动时,缸右腔的气体经柱塞孔4及缸盖上的气孔8排出。
在活塞运动接近行程末端时,活塞右侧的缓冲柱塞3将柱塞孔4堵死、活塞继续向右运动时,封在气缸右腔内的剩余气体被压缩,缓慢地通过节流阀6及气孔8排出,被压缩的气体所产生的压力能如果与活塞运动所具有的全部能量相平衡,即会取得缓冲效果,使活塞在行程末端运动平稳,不产生冲击。
调节节流阀6阀口开度的大小,即可控制排气量的多少,从而决定了被压缩容积(称缓冲室)内压力的大小,以调节缓冲效果。
若令活塞反向运动时,从气孔8输入压缩空气,可直接顶开单向阀5,推动活塞向左运动。
如节流阀6阀口开度固定,不可调节,即称为不可调缓冲气缸。
气缸所设缓冲装置种类很多,上述只是其中之一,当然也可以在气动回路上采取措施,达到缓冲目的。
四、薄型气缸
特点:缸筒与无杆侧端盖压铸成一体,杆盖用弹性挡圈固定,缸体为方形。
用途:常用于固定夹具和搬运中固定工件等。
