1、油档拉深模设计零件名称：油挡
材料：10钢
料厚：1.5mm
2、撬板冲压工艺及模具设计零件简图如图所示
生产批量：大批量
材料：Q235
材料厚度：4mm
精度等级：IT14级
3、推力滚子轴承外罩冲压模具设计
推力滚子轴承外罩的材料：08或10钢，年产量：6万件。

4、金属盖落料拉深工艺与模具设计
零件名称：盖
生产批量：大批量
材料：镀锌铁皮
厚度：1mm
5、弹簧片五金冲压模设计零件名称：弹簧片
材料：QSn6.5-0.1y
厚度：0.5mm
6、接线片五金模设计
名称：接线片材料：
7、前灯反光碗拉伸模设计零件名称：前灯反光碗
材料：紫铜
料厚：0.5mm
8、盖复合模设计
零件名称：端盖材料：10钢
料厚：0.5mm。

冲压模具CAD图纸毕业设计

冲压模具CAD图纸设计目录摘要.............................................................................................2 前言” (3)第一章:引言........................................................................... (5)1.1模具行业的状 (5)1.3冲压工艺的种类 (5)1.2冲压工艺介绍 (5)1.4冲压行业阻力和障碍与突破 (6)第二章止动件的设计............................................................“ (13)2.1 设计题目设计一止动件 (13)2.2冲压件工艺分析 (13)2.3方案及模具结构类型 (14)2.4排样设计 (14)2.5压力与压力中心计算 (15)2.6压力中心 (16)2.7作零件刃口尺寸计算...“ (17)2.8冲床选用 (18)2.9其它模具零件结构尺寸 (19)2.10 冲孔刃口尺寸计算 (19)2.11模具的零件设计与计算 (20)第三章工艺制作 (23)3.1冲压工艺规程 (23)3.2模具制造及参考图………………………………………………………25 设计总结………………………………………………………………………… 35 参考文献…………………………………………………………………………36- 2 -冲压模具设计说明书(止动件设计)前言目的是通过课题的设计研究，培养综合运用各门课程知识的能力，培养独立分析问题和解决问题的能力。

但是，高职学生的毕业设计不能完全等同于本科生，应密切与生产实际相结合，应与培养职业能力相结合，应体现职高的特点。

在指导教师周密安排和精心指导下，这次毕业设计从确定设计课题、拟定设计方案、设计过程到毕业答辩都按照毕业设计工作计划进行。

冲压模具结构最清晰讲解-图文-原创

子向上带出。一般用螺丝锁紧导料板，固定在下模板。
导料板宽度一般大于料带宽度0.05mm，高度一般超过浮升高度0.3~0.5mm。
上垫板上夹板
脱料背板脱料板下模板
导料板
冲裁下料
料带导料板
料带
I V U
Ye --主要结构浮料组件：
浮料组件
15
在下图紫色圈的折弯工站，可见，受产品的向上结构影响，红色入子工件的左侧已经凸起超过料带高度。那么在这种情况下，料带将会直接撞上入子，使得后续送料无法进行，即卡料。此时需要其他工件将料带向上撑起高过红色工件，紫色工件的浮料块下方安装有弹簧，开模时，弹簧伸展将料带向上顶起进行送料；合模时，弹簧被压缩向下，不影响其他工站。浮料块主要作用：料带向上撑起，料带距离导料板内侧的间隙一般在0.3~0.5mm。
3
5
下模板， 1. 放置导料板 + 凹模镶件 + 内导套 + 浮料块，并保证位置的精确性； 6 2. 承受冲剪时的旁侧力。下垫板，与下模板共同固定其安装的工件，同时承受镶块冲压时所产生的力， 7 防止下模座凹陷或变形。下模座，放置外导柱、限位柱、弹簧以及浮料销组件。 8
通常冲压模具为 8 块板结构，如上。但是有些公司根据实际生产机台的情况，会设计为 9 块板，即在上模座的上方再增加一块盖板，用来弥补冲床的行程不足，然后通过螺丝将盖板与冲床固定。
冲压下模板
4 大水磨（粗）磨掉热处理引起的变形量，确保平整度。
5 线割慢走丝加工通孔。
6 精磨用 45 °斜砂轮研磨各个位置倒角。
7 刻字在模板上做标志便于区分。客户付费模具最好带 Logo
更多请点击
I V U
Ye --排样及估价

冲压模具设计计算

冲压模具设计计算第⼆章冲压⼯艺设计和冲压⼒的计算2.1冲压件（链轮）简介链轮三维图如图2.1，材料为Q235，⼯件厚度3mm，模具精度：IT13为⼀般精度。

图2.1零件三维图图2.2零件⼆维图零件图如图2.2，从零件图分析，该冲压件采⽤3mm的Q235钢板冲压⽽成，可保证⾜够的刚度与强度。

并可看出该零件的成形⼯序有落料、冲孔、拉深、翻边，其难点为该成形件的拉深和翻边。

该零件形状对称，⽆尖⾓和其它形状突变，为典型的板料冲压件。

通过计算此零件可按圆筒件拉深成形，因其尺⼨精度要求不⾼，⼤批量⽣产，因此可以⽤冲压⽅法⽣产，并可⼀次最终成形，节约成本，降低劳动。

2.2确定冲压⼯艺⽅案经过对冲压件的⼯艺分析后，结合产品图进⾏必要的⼯艺计算，并在分析冲压⼯艺类型、冲压次数、冲压顺序和⼯序组合⽅式的基础上，提出各种可能的冲压分析⽅案[]10。

1）冲压的⼏种⽅案（1）落料、冲孔、拉深、翻边单⼯序模具⽣产。

（2）落料、冲孔复合模，拉深、翻边复合模⽣产。

（3）落料、冲孔连续进⾏采⽤级进模⽣产，拉深、翻边复合模⽣产。

（4）落料、冲孔、拉深、翻边复合模⽣产。

⽅案⼀：结构简单，需要四道⼯序，四套模具才能完成⼯件的加⼯，成本⾼。

⽅案⼆：加⼯⼯序减少，节省加⼯时间，制造精度⾼，成本相应减少，提⾼了劳动⽣产率。

⽅案三：在⽅案⼆的基础上加⼤了制造成本，既不经济⼜不实惠。

⽅案四：在⽅案⼆的基础上⼜减少了加⼯⼯序，⼜节省加⼯时间，制造精度⾼，成本相应减少，⼜提⾼了劳动⽣产率。

⼀个⼯件往往需要经过多道⼯序才能完成，编制⼯序⽅案时必须考虑两种情况：单⼯序模分散冲压或⼯序组合采⽤复合模连续冲压，这主要取决于冲压件的⽣产批量，尺⼨⼤⼩和精度等因素。

通过产品质量、⽣产率、设备条件、模具制造和寿命、操作安全以及经济效益等⽅⾯的综合分析，⽐较决定采⽤⽅案四。

即：落料、冲孔、拉深、翻边→成品。

2）各加⼯⼯序次数的确定根据⼯件的形状和尺⼨及极限变形程度可进⾏以下决定：落料、冲孔、拉深、翻边各⼀次。

冲压模具结构最清晰讲解图文原创

•材质： SLD，硬度HRC58~62 。
•加工顺序= 锯床铣床大水磨真空热处理深冷处理大水磨线割（快）精磨
•
生成坯料铣孔和槽表面平整加工增加硬度与防锈表面粗平整快走丝加工孔确保平整
•脱料板，1.放置压卸料和折弯镶件，保证位置的精确性；2.当模具下行
，脱料板先预压冲压材料；冲子冲剪完成后，借由卸料弹簧提供的力将冲子与冲压材料分离。
•折弯镶件，尾部紧靠脱料垫板，合模时与料带接触从而成型。 •压卸料镶件，尾部紧靠脱料垫板，包裹下料冲子，预压和卸料。
•引导针，冲裁形成延边料的定位孔，料带行进靠引导针带动。数量越多则精度越高。
•材质： SLD，硬度HRC58~62 。
•加工顺序= 锯床铣床大水磨真空热处理深冷处理粗磨
•
生成坯料铣孔和槽表面平整加工
•锁板螺丝，将下垫板+下模板锁紧为一个整体。
•浮料销，当成型入子或镶件高出下模板时，需要浮料销撑起料带，才能正常送料。
•导柱避位孔，内导柱上下运动需要避空对应位置。
•U型槽，将模具锁紧在机床。
•材质：45钢，自身硬度，无特别要求。
•加工顺序= 锯床铣床大水磨线割（慢）镀硬铬
•
生成坯料铣孔和槽表面平整加工慢走丝加工孔防锈
，进行放电腐蚀
•达到最终形状。
•1 线割 •取常用材料，快走丝将坯料切割接近零件尺寸，并钻孔后慢走丝加工通孔。
•2 磨 •磨掉上工站残留线头，将所有磨床能加工的尺寸全部磨成零件的设计尺寸。
•3 PG •用光学研磨机床PG 加工细小倒角。
•4 放电 •先用CNC加工电极再将电极安装到火花机，进行放电腐蚀 •达到最终形状。

冷冲压模具毕业设计,附图纸.

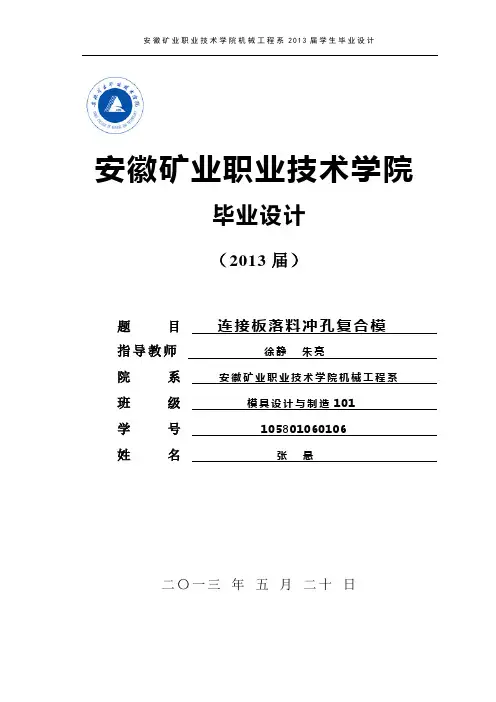

安徽矿业职业技术学院毕业设计（2013届）题目连接板落料冲孔复合模指导教师徐静朱亮院系安徽矿业职业技术学院机械工程系班级模具设计与制造101学号105801060106姓名张悬二〇一三年五月二十日摘要本文应用所学专业理论课程和生产实际知识进行了冷冲压模具设计工作的实际训练，从而培养和提高学生独立工作能力，巩固与扩充了冷冲压模具设计等课程所学的内容。

通过本次设计，掌握冷冲压模具设计的方法和步骤，掌握冷冲压模具设计的基本技能，懂得了怎样分析零件的工艺性，怎样确定工艺方案，了解了模具的基本结构，提高了计算能力，绘图能力，熟悉了相应工程设计规范和标准，同时对相关的课程进行了全面的复习，使独立思考能力有了提高。

本设计采用落料冲孔复合模，模具设计制造简便易行。

落料冲裁效果好，能极大地提高生产效率。

本设计主要工序包括：冲孔和落料。

本设计分别论述了产品工艺分析，冲压方案的确定，工艺计算，模板及主要零件设计，模具装配等问题。

本设计的内容是确定复合模内型和结构形式以及工艺性，绘制模具总图和非标准件零件图。

关键词：冷冲压；模具设计；绘图。

目录前言 (1)1 工艺方案分析与确定 (2)1.1 零件的工艺分析 (2)1.2 工艺方案的确定 (2)1.3 排样的确定 (3)2 工艺设计与计算 (5)2.1 冲压力与压力中心的计算 (5)2.2 工作零件刃口尺寸计算 (6)2.3工作零件结构设计与其他模具结构零件 (7)2.4 冲压设备的选用 (10)3 模具的装配 (11)4 工件，模具图 (12)总结 (13)致谢..................................... . (14)参考文献 (15)前言随着科学技术的发展需要，模具已成为现代化不可缺少的工艺装备，模具设计是模具专业一个最重要的教学环节,是一门实践性很强的学科，是我们对所学知识的综合运用，通过对专业知识的综合运用，使学生对模具从设计到制造的过程有了一个基本的了解和认识，为以后的工作及进一步学习深造打下了坚实的基础。

冲压设计说明书配图纸

课程设计说明书目录1 冲压工艺分析 (3)1.1 冲裁件的结构工艺性 (3)1.2 零件尺寸精度与表面粗糙度分析 (3)1.3 零件材料分析 (4)1.4 冲压加工的工艺分析 (4)3 工艺尺寸计算 (5)3.1排样、计算条料宽度及确定步距 (5)3.2 冲裁力的计算 (7)3.3 压力中心的计算 (8)3.4 刃口尺寸的计算 (10)4 模具零件设计 (11)4.1 卸料板的设计 (11)4.2 弹性元件橡胶的设计 (11)4.3 落料凹模 (12)4.4 模架的选择 (13)4.5 凸凹模固定板，凸模固定板厚度 (14)4.6 凸模的设计 (15)4.7 凸凹模的设计 (16)5 参考资料 (17)6 附录： (17)课题材料08钢，料厚2mm，生产批量，小批量图1—零件尺寸1 冲压工艺分析1.1 冲裁件的结构工艺性由零件图可知，该零件结构简单，呈T行，上下对称，可采用少废料排样。

零件内部有两个较大直径的孔，零件外形存在清角。

无悬臂和窄槽。

两孔的尺寸d>1.0t，两孔之间的间距d1>1.5t，两圆孔的孔边距k>1.5t。

符合工艺性。

、图2—两件尺寸1.2 零件尺寸精度与表面粗糙度分析工件为图一冲孔落料件，材料厚度为2毫米，冲裁件尺寸较大。

零件图上所有尺寸均未标注公差，属自由公差，可按IT14级确定工件尺寸的公差。

通过普通冲裁即可达到零件精度要求。

1.3 零件材料分析材料为08钢，厚度t=2mm材质为极软的碳素钢，。

抗拉强度σb (MPa)：≥325，屈服强度σs (MPa)：≥195，抗剪切强度τ（MPa)≥260。

其强度、硬度较低，而韧性、塑性却较高，适合冲裁。

图3—材料性能1.4 冲压加工的工艺分析根据工件的形状、尺寸、精度分析，孔的直径寸，孔边距等，都能满足冲裁加工工艺要求。

但为了提高模具寿命，建议将所有90°清角改为R1的圆角。

结论：综合以上材料性能、零件结构、尺寸精度的分析，该零件可以采用普通冲裁的方法获得。

（E字形铁芯冲片模具设计）铁心冲片的冲压模具设计（含全套CAD图纸）.pdf

毕业设计说明书题目专业班级姓名学号指导教师20**年 5 月 15 日目录一、设计任务书 (2)二、零件的工艺分析及工艺方案 (4)三、排样方案 (6)四、冲压力计算及设备选择 (10)五、压力中心计算 (12)六、模具结构草图 (15)七、工作零件设计 (16)八、卸料装置的设计 (28)九、标准件的选用 (30)十、设备校核 (35)十一、设计总结 (37)十二、凸凹模加工工艺规程编制 (38)十三、参考资料 (40)第 1 页设计任务书毕业设计（论文）内容及要求：一、原始数据：1. 产品零件图：如下图2. 材料：DR510；厚：1.03. 生产批量：大批量二、设计要求：1.在满足生产率保证产品质量的同时，要求成本低，模具寿命长；2.模具的制造工艺性良好，装配方便；3.操作安全、方便；4.便于搬运、安装；5.外形美观。

三、设计图纸：1. 模具总装图一张2. 全部模具零件图纸（其中至少有一张 A2 以上电脑绘图）四、设计说明书1. 资料数据充分，并标明数据出处。

2.计算过程详细、完全。

3.公式的字母含义应标明，有时还应标注公式的出处。

第 2 页4. 内容条理清楚，按步骤书写。

5. 说明书要求用计算机打印出来。

五、自选一个重要模具零件编制加工工艺规程六、参考资料第 3 页第二章零件的工艺分析及工艺方案零件图如下所示：零件图1. 形状：铁心冲片形状如“山”字形，其长为 48mm，宽为 24.6mm，两边距底边 21mm 和 5mm 处各有一个直径为 3mm 的孔，并与中心线对称。

因此其形状较简单。

第 4 页第 5页1) 本零件采用有较高精度的滑动导向进行冲裁，模架为中间导柱模架；2) 本零件采用条料送进；3) 模具中采用导尺和挡料销定位。

第三章排样方案1、毛坯尺寸的计算：1)、排样图如下：参考《冷冲压工艺与模具设计》P56第 6 页从工件的形状尺寸来看，为使模具制造更简单、方便，我们优先选用直排。

冲压模具设计图纸
